Type de produit	Lustre 3 lumières à DEL
Marque	Elan
Modèle	Crushed Ice 83496
Couleur	Non spécifié (probablement blanc ou argenté)
Matériau	Métal et verre (abat-jour en verre)
Nombre de lumières	3 (assemblages de DEL supérieur, centre, inférieur)
Alimentation	Pilote de DEL fourni (câble d'alimentation avec fil noir/blanc)
Tension d'entrée	120 V (standard résidentiel)
Longueur des câbles de suspension	Réglable (raccord à compression)
Dimensions (hors tout)	Non spécifiées (hauteur réglable)
Poids	Environ 2 kg (estimation)
Utilisation	Intérieur uniquement
Installation	Sur boîte de sortie au plafond, conforme au CNE
Outils requis	Tournevis cruciforme et plat, pince à dénuder, ruban isolant, échelle, lunettes de sécurité
Temps d'assemblage	30 à 60 minutes
Entretien et nettoyage	Linge doux humide et savon non abrasif ; ne pas utiliser de nettoyants pour vitres ; abat-jour en verre lavable à la main
Pièces détachées	Support de fixation (XBAR83496), capuchon de connexion (WC001), vis à métaux courtes (SCR832X050), vis du pavillon (CS83496), pièce d'ancrage (AS0), rondelle (W83496), vis à pièce d'ancrage (AB001)
Garantie	Service à la clientèle pour pièces de rechange
Sécurité	Couper l'électricité avant installation ; ne pas regarder directement les DEL ; contient des produits chimiques (Proposition 65 de la Californie)

FOIRE AUX QUESTIONS - Crushed Ice 83496 ELAN

Comment installer le lustre Crushed Ice 83496 ?

Suivez les instructions d'assemblage fournies : fixez le support de fixation au plafond, réglez la longueur des câbles via le raccord à compression, connectez les fils électriques (noir à noir, blanc à blanc, mise à la terre) et fixez le pavillon. Coupez toujours le courant avant de commencer.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis cruciforme, d'un tournevis à tête plate, d'une pince à dénuder, de ruban isolant, d'une échelle et de lunettes de sécurité. Les outils ne sont pas fournis.

Le luminaire peut-il être utilisé avec un variateur ?

La notice ne mentionne pas la compatibilité avec un variateur. Utilisez uniquement le pilote de DEL fourni et respectez les spécifications électriques.

Comment nettoyer le lustre ?

Utilisez un linge doux et humide avec un savon non abrasif. N'utilisez pas de nettoyants pour vitres car ils pourraient endommager le fini métallique. Les abat-jour en verre se nettoient à la main dans de l'eau tiède savonneuse, pas au lave-vaisselle.

Que faire si une LED ne s'allume pas ?

Vérifiez d'abord que le courant est bien coupé. Inspectez les connexions électriques et assurez-vous que tous les fils sont correctement branchés. Si le problème persiste, contactez le service client au 1 855 226-7169.

Où puis-je obtenir des pièces de rechange ?

Appelez le service à la clientèle au 1 855 226-7169, du lundi au vendredi de 8h à 16h (HNE). Les numéros de pièces sont listés dans la notice (ex : support de fixation XBAR83496).

Ce lustre est-il adapté à une utilisation en extérieur ?

Non, ce luminaire est réservé à une utilisation intérieure uniquement, comme indiqué dans les consignes de sécurité.

Comment régler la longueur des câbles ?

Maintenez le pavillon contre le plafond pour déterminer la longueur souhaitée. Poussez vers le haut le tube à ressort du raccord à compression pour libérer le câble et ajustez-le. Relâchez le raccord pour le bloquer.

Le lustre est-il conforme aux normes de sécurité ?

Oui, il est conçu pour une installation conforme au Code national de l'électricité et aux spécifications locales. Il contient des produits chimiques listés par la proposition 65 de la Californie, donc lavez-vous les mains après manipulation.

Quelle est la garantie de ce produit ?

La notice ne précise pas la durée de garantie, mais le service à la clientèle fournit des pièces de rechange. Contactez le 1 855 226-7169 pour toute question.

MODE D'EMPLOI Crushed Ice 83496 ELAN

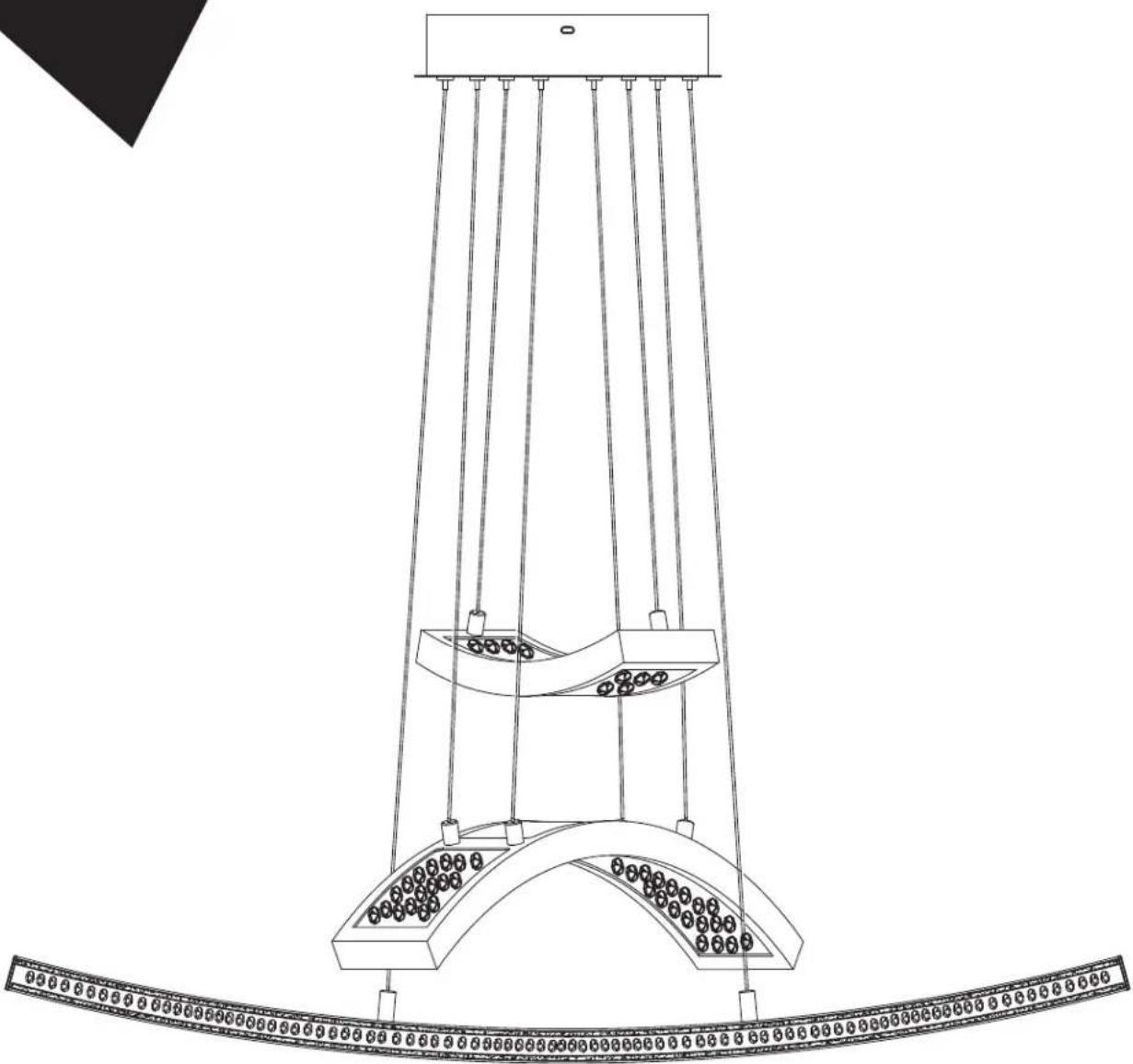

LUSTRE 3 LUMIÈRES À DEL

MODÈLE #83496

Numéro de série Date d'achat

Des questions, des problèmes, des pièces manquantes? Avant de retourner l'article au détaillant, appelez notre service à la clientèle au 1 855 226-7169, entre 8 h et 16 h (HNE), du lundi au vendredi.

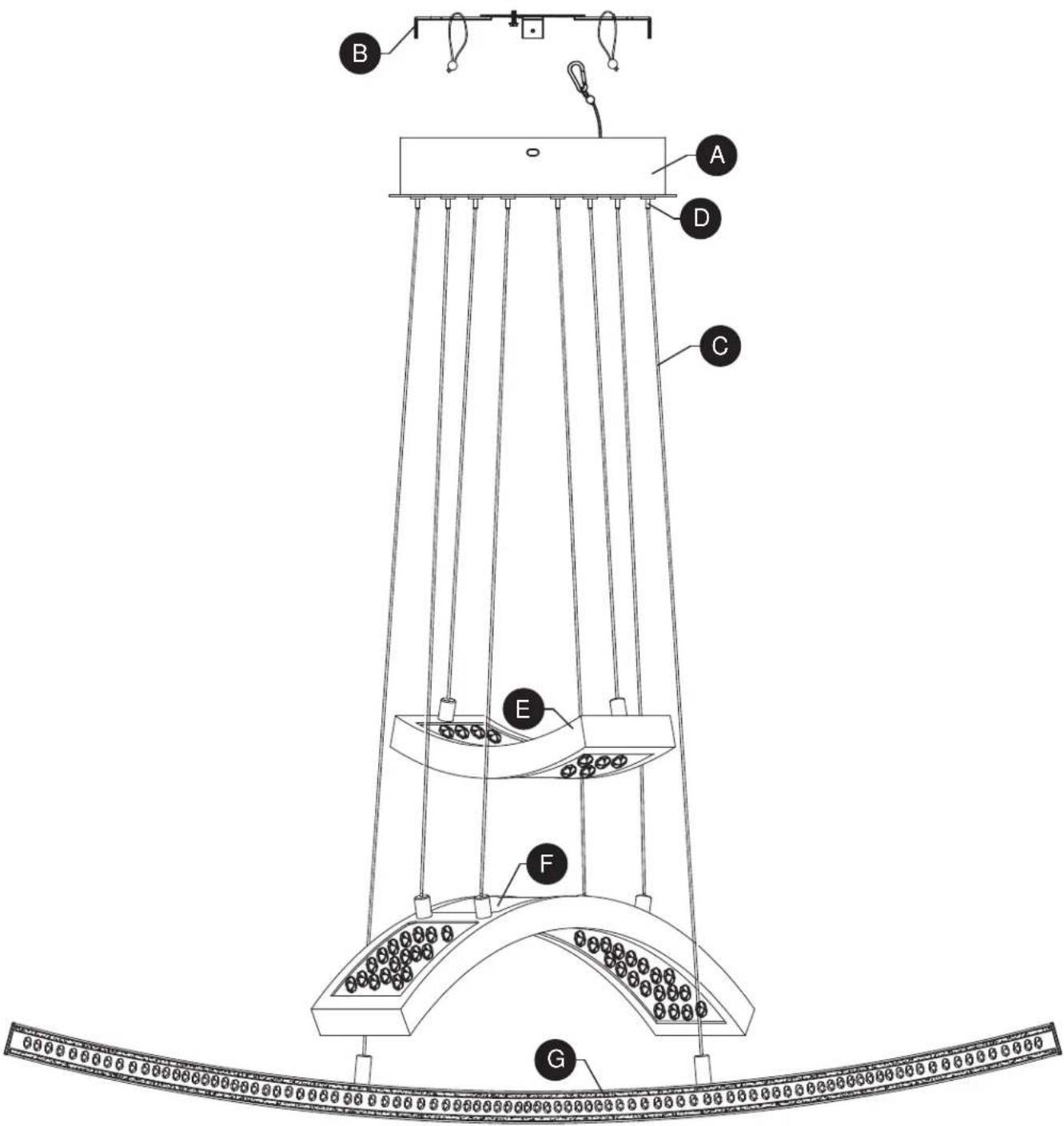

PIÈCE	DESCRIPTION	QUANTITÉ
A	Pavillon
B	Support de fixation 1
C	Câble
D	Raccord à compression 8
E	Assemblage de DEL supérieur 1
F	Assemblage de DEL centre 1
G	Assemblage de DEL inférieur 1

Capuchon de connexion Qté : 3

Vis à métaux courtes Qté : 2

Vis du pavillon Qté : 4

Pièce d'ancrage Qté : 4

Rondelle Qté : 4

Vis à pièce d'ancrage Qté : 4

CONSIGNES DE SÉCURITÉ

Veuillez vous assurer de lire et de comprendre l'intégralité du présent guide avant d'assembler, d'utiliser ou d'installer ce produit.

AVERTISSEMENT

• IMPORTANT : Ne faites JAMAIS de travail sans couper l'électricité.
• Rendez-vous au coffre de fusibles principal ou au disjoncteur de votre demeure. Placez l'interrupteur principal en position d'arrêt (« OFF ») et dévissez le(s) fusible(s), ou placez en position d'arrêt (« OFF ») l'(les) interrupteur(s) des disjoncteurs qui alimentent le luminaire ou la pièce dans laquelle vous travaillez.
• Placez l'interrupteur mural en position d'arrêt (« OFF »). Si le luminaire à remplacer est doté d'un interrupteur ou à chaîne, placez-le en position d'arrêt (« OFF »).
• Ne touchez pas de DEL chaude.
• Le rendement lumineux de la DEL est assez fort pour blesser les yeux. Il faut prendre des précautions pour éviter de regarder directement les DEL sans protéger les yeux pendant plus de quelques secondes.
• AVERTISSEMENT : En vertu de la proposition 65 de la Californie : Ce luminaire contient des produits chimiques reconnus par l'État de la Californie comme étant la cause de cancers, d'anomalies congénitales et d'autres problèmes liés aux fonctions reproductrices. Lavez-vous les mains après l'avoir manipulé.

MISE EN GARDE

• Prenez soin de lire et de comprendre toutes les instructions et illustrations avant de commencer l'assemblage et l'installation de ce luminaire.
• Si vous avez des doutes à propos de l'installation, ou si le luminaire ne fonctionne pas correctement, veuillez communiquer avec un électricien qualifié.
• Toutes les pièces doivent être utilisées tel qu'il est indiqué dans ces instructions. Ne remplacez pas les pièces, n'en laissez pas de côté et ne les utilisez pas si elles sont usées ou brisées. Le non-respect de ces instructions peut annuler l'homologation UL, la certification CSA et/ou l'homologation ETL de ce luminaire.
• Ce luminaire est pour une installation conformément au Code national de l'électricité (CNE) et toutes les spécifications locales du code.
• Ce luminaire est réservé à une utilisation intérieure.
• Utilisez SEULEMENT le pilote de DEL fourni pour alimenter le luminaire.
• Le câble du pilote ne doit pas être utilisé à travers ni caché derrière les murs, les planchers ou les plafonds.
• N'utilisez PAS le plafonnier si des lumières ne fonctionnent pas ou ne fonctionnent pas correctement ou si le plafonnier pourrait être encore plus endommagé.

Avant de commencer l'assemblage du produit, assurez-vous d'avoir toutes les pièces. Comparez les pièces dans l'emballage avec la liste du contenu. S'il y a des pièces manquantes ou endommagées, ne tentez pas d'assembler le produit.

Temps d'assemblage approximatif : de 30 à 60 minutes

Outils requis pour l'assemblage (non fournis) : tournevis cruciforme, tournevis à tête plate, pinces à dénuder, ruban isolant, échelle, lunettes de sécurité.

INSTRUCTIONS POUR L'ASSEMBLAGE

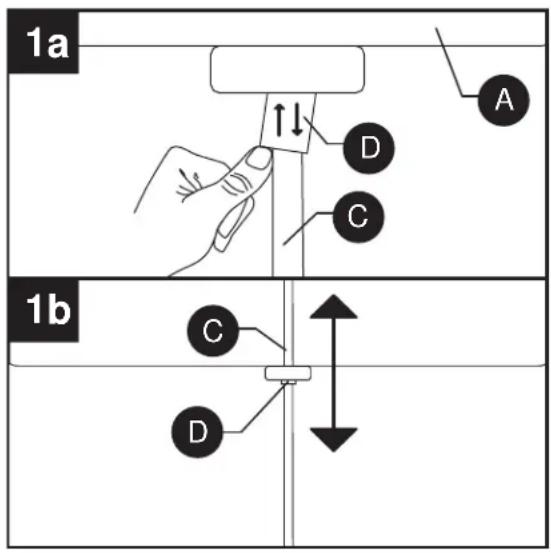

1. La longueur des câbles de suspension (C) de ce luminaire est réglable. Maintenez le pavillon (A) du luminaire contre le plafond pour déterminer la longueur désirée avant l'assemblage complet du luminaire.

Le câble (C) est maintenu en place par un raccord à compression (D). Poussez vers le haut et maintenez le tube à ressort du raccord (D) pour libérer le câble (C) et permettre le réglage.

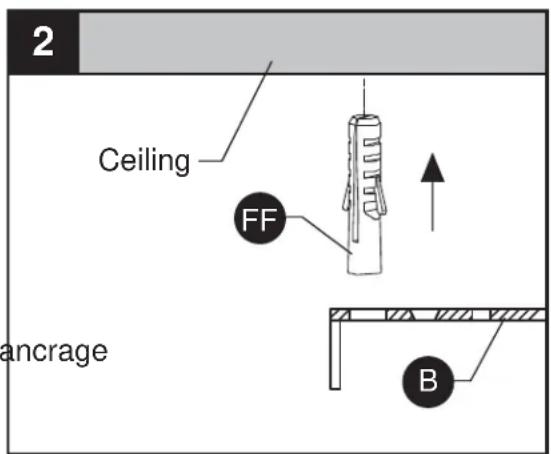

1. Placez temporairement le support de fixation (DD) au plafond. Marquez les emplacements des ancrages (FF). Utilisez une perceuse équipée d'un foret de 9/32 po afin de percer les trous pour les ancrages (FF). Insérez les ancrages (FF) dans les trous.

Quincaillerie utilisée

x 4Pièce d'ancrage

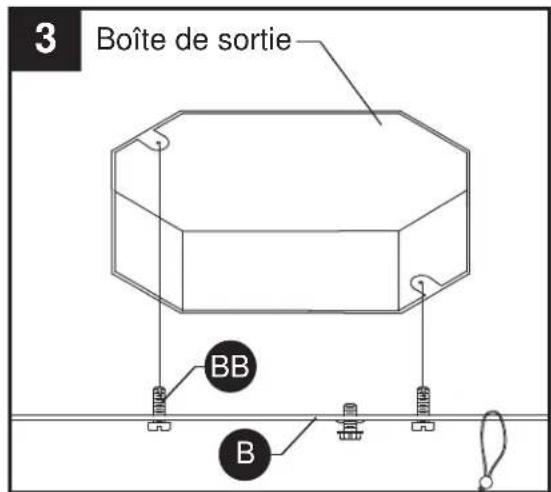

1. Fixez le support de fixation (B) à la boîte de sortie à l'aide des vis à métaux courtes (BB).

Quincaillerie utilisée

Vis à métaux courtes

x 2

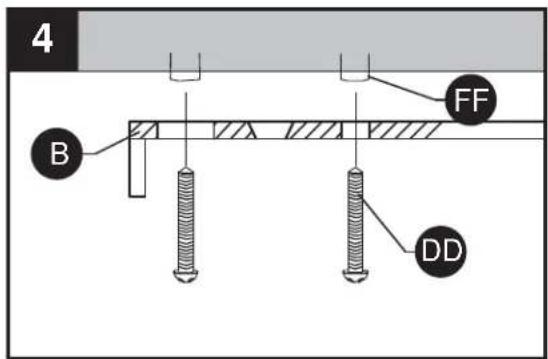

1. Vissez les vis d'ancrage (DD) à travers le support de fixation (B) et dans les ancrages (FF).

Quincaillerie utilisée

Vis à pièce d'ancrage

x 2

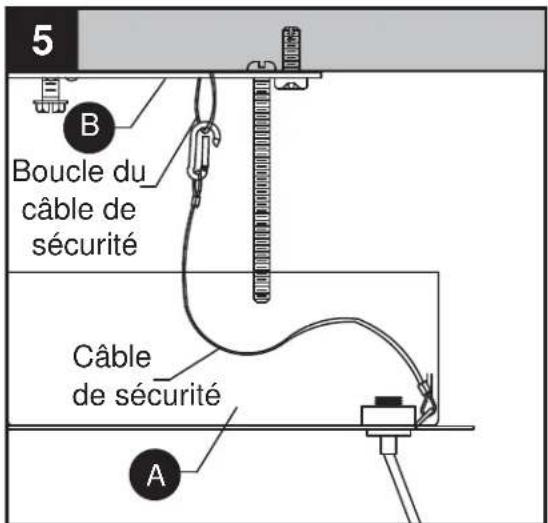

1. Connectez le câble de sécurité situé dans le pavillon (A) à la boucle du câble de sécurité située sur le support de fixation (B).

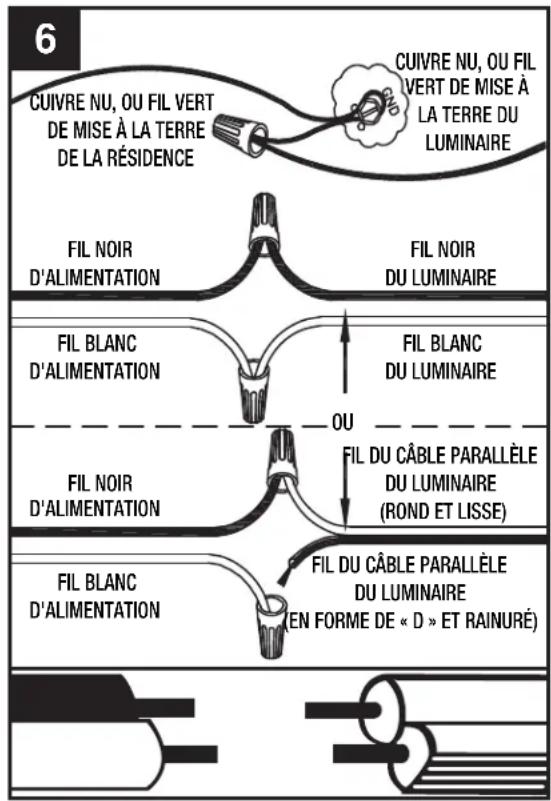

6. Guide de raccordement électrique

Fil de mise à la terre :

- Pour une installation aux États-Unis : enroulez le fil de mise à la terre provenant de la boîte de sortie autour de la vis de mise à la terre (EE) située sur le support de fixation (DD), à au moins 5 cm (2 po) de l'extrémité du fil. Serrez la vis de mise à la terre (EE). Si le luminaire est fourni avec un fil de mise à la terre, raccordez-le au fil de mise à la terre de la boîte de sortie à l'aide d'un connecteur de fils (AA).

- Pour une installation au Canada : si le luminaire est fourni avec un fil de mise à la terre, enroulez-le autour de la vis de mise à la terre (EE) située sur le support de fixation (DD). Serrez la vis de mise à la terre (EE).

Fils d'alimentation :

• Connectez le fil neutre d'alimentation (blanc) provenant de la boîte de sortie au fil neutre du luminaire (fil blanc ou fil parallèle en forme de « D » et rainuré).
• Connectez le fil d'alimentation chargé (noir) provenant de la boîte de sortie au fil du luminaire (fil noir ou fil parallèle, rond et lisse).

REMARQUE :

Le luminaire aura soit 2 fils (1 noir et 1 blanc), soit un câble parallèle SPT-2 de luminaire composé d'un fil rond et lisse et un fil rainuré en forme de « D ».

Quincaillerie utilisée

x 3Capuchon

Quincaillerie utilisée

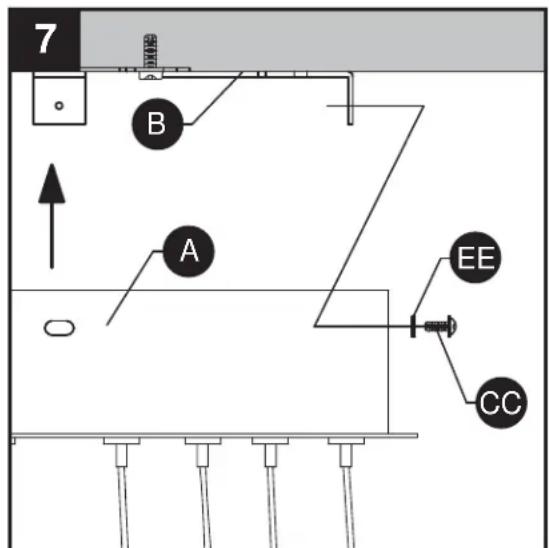

Vis du pavillon

x 4

Rondelle x 4

• Vérifiez toujours que le courant est coupé avant de nettoyer le luminaire.
• Utilisez un linge doux et humide ainsi qu'un savon non abrasif. N'utilisez jamais de nettoyants pour vitres; vous risqueriez d'endommager le fini métallique du luminaire.
• Les abat-jour en verre peuvent être nettoyés dans un évier couvert de serviettes, à l'aide d'eau tiède et de savon doux. Ne nettoyez pas les abat-jour dans un lave-vaisselle.

DÉPANNAGE

PROBLÈME CAUSE POSSIBLE MESURE CORRECTIVE
Le luminaire ne s'allume pas.	1. Le luminaire est mal branché.	1. Vérifiez si le luminaire est bien branché.

GARANTIE

Pour obtenir des pièces de rechange, appelez notre service à la clientèle au 1 855 226-7169, entre 8 h et 16 h (HNE), du lundi au vendredi.

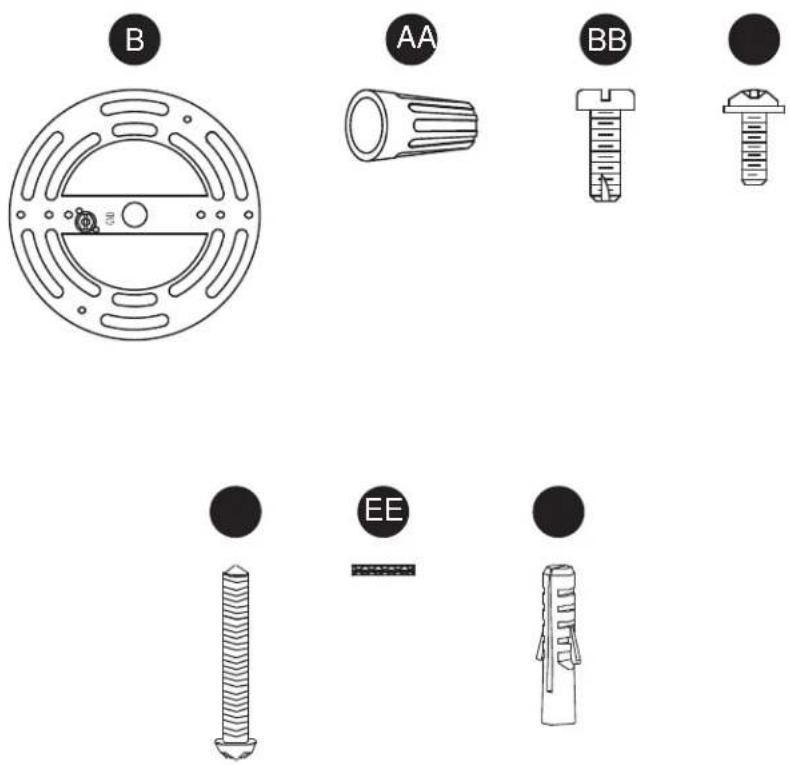

PIÈCE	DESCRIPTION	No DE PIÈCE
B	Support de fixation XBAR83496
AA	Capuchon de connexion WC001
BB	Vis à métaux courtes SCR832X050
CC	Vis du pavillon CS83496
DD	Pièce d'ancrage	AS0
EE	Rondelle	W83496
FF	Vis à pièce d'ancrage AB001
