3EB968LH - Cuisinière BALAY - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Cuisinière BALAY 3EB968LH, 60 cm, 4 foyers vitrocéramiques, classe énergétique A.
Type de cuisson	Vitrocéramique avec commandes tactiles.
Dimensions	Largeur : 60 cm, Hauteur : 85 cm, Profondeur : 60 cm.
Capacité du four	66 litres, four à convection naturelle.
Fonctions du four	Chaleur tournante, grill, éclairage intérieur.
Utilisation	Facilité d'utilisation avec des commandes intuitives et un affichage numérique.
Entretien	Nettoyage facile grâce à la surface vitrocéramique et à l'intérieur émaillé du four.
Sécurité	Protection contre la surchauffe, témoins de chaleur résiduelle.
Informations générales	Garantie de 2 ans, service après-vente disponible.

FOIRE AUX QUESTIONS - 3EB968LH BALAY

Comment allumer la cuisinière BALAY 3EB968LH ?

Pour allumer la cuisinière, tournez le bouton de commande correspondant à la zone de cuisson souhaitée et sélectionnez la puissance désirée. Assurez-vous que la plaque est bien connectée à l'alimentation électrique.

Que faire si la cuisinière ne chauffe pas ?

Vérifiez si la cuisinière est correctement branchée à la prise électrique et si le disjoncteur n'a pas sauté. Assurez-vous également que les boutons de commande sont correctement réglés.

Comment nettoyer la surface vitrocéramique de la cuisinière ?

Utilisez un nettoyant spécial pour vitrocéramique et un chiffon doux. Évitez les éponges abrasives qui pourraient rayer la surface.

La cuisinière émet des bruits étranges, que faire ?

Des bruits peuvent être normaux lors de la chauffe. Cependant, si les bruits persistent ou semblent anormaux, débranchez la cuisinière et contactez le service client.

Comment régler les zones de cuisson de la cuisinière ?

Les zones de cuisson peuvent être réglées en tournant les boutons de commande. Chaque zone dispose de différentes intensités de chaleur que vous pouvez ajuster selon vos besoins.

Que faire si l'indicateur de chaleur résiduelle ne s'éteint pas ?

L'indicateur de chaleur résiduelle reste allumé tant que la surface est chaude. Attendez que la surface refroidisse avant de vous en approcher. Si l'indicateur reste allumé après refroidissement, contactez le service après-vente.

La cuisinière affiche un code d'erreur, que signifie-t-il ?

Consultez le manuel d'utilisation pour identifier les codes d'erreur. Si vous ne trouvez pas d'informations, contactez le service client pour obtenir de l'aide.

Comment utiliser la fonction de minuterie ?

Pour utiliser la minuterie, appuyez sur le bouton de minuterie et réglez le temps souhaité à l'aide des boutons de commande. La minuterie émettra un signal sonore à la fin du temps imparti.

La cuisinière ne répond pas aux commandes, que faire ?

Essayez de débrancher la cuisinière pendant quelques minutes, puis rebranchez-la. Si le problème persiste, contactez le service après-vente.

Comment installer la cuisinière BALAY 3EB968LH ?

Pour l'installation, suivez le manuel d'installation fourni avec le produit. Assurez-vous que la cuisinière est installée sur une surface plane et stable, et qu'elle est correctement raccordée à l'électricité.

MODE D'EMPLOI 3EB968LH BALAY

Lisez attentivement cette notice.
- Seul un spécialiste/agree est autorisé à brancher l'appareil.
- Une installation, une ouverture de l'appareil, un raccordement ou un montage incorrects annulent la validité de la garantie du produit.
- Avant toute intervention sur l'appareil, coupez l'alimentation électrique.
- Àprous l'installation, s'assurer que l'utilisateur n'a aucun accès aux pieces électriques.
- N'utilissez jamais cet apparéil dans un bateau ou un vehicule.

Installation en toute sécurité

Respectez les consignes de sécurité lorsqu'elles ne sont pas concernés.

La sécurité de l'appareil à l'utilisation est garantie s'il a été incorpore conformément aux instructions de montage. Le monteur est responsable du fonctionnement correct de l'appareil sur le lieu où ce dernier est installé.

AVERTISSEMENT - Danger :gnétisme !

L'appareil contient des aimants permanents.
Ceux-ci peuvent influer sur des implants
électroniques, par ex. des stimulateurs
cardiaques ou des pompes à insuline.

Les personnes portant un implant électronique doivent donc respecter une distance minimum de 10 cm avec l'appareil.

AVERTISSEMENT - Risque de blessure!

Les pieces accessibles lors de l'installation peuvent partager des arêtes vives et provoquer des coupures.

• Portez des gants de protection.
  Les produits chimiques peuvent etre dangereux. Les recommandations des fabricants de produits chimiques doivent etre respectees lors de la manipulation de produits chimiques.
• Portez un équipement de protection.

Conseils concernant le branchement électrique

Respectez les conseils suivant pour pouvoir effectuer le branchement électrique de l'appareil en toute sécurité.

• Seul un spécialiste agreeé ou un technicien de service spécifique formé est habilité à raccorder l'appareil. La personne doit être agrée conformément aux règlementations locales du pays et de la compétie d'électricité.
• Raccorder l'appareil à une installation fixe et des sectionneurs correspondants doivent être installés conformément aux prescriptions d'installation.
• Le fabricant décline toute responsabilité pour des dérangements ou dommages éventuels dus à une installation électrique incorrecte.

Type de connexion

• Cet apparéil est conforme à la classe de protection 1. Par conséquent, utiliser l' apparéil uniquement avec une prise à conducteur de protection.

Cordon d'alimentation

Le cordon d'alimentation peut être raccordé à la prise de raccordement de la table de cuisson ou être joint à l'appareil.

• Vous trouvez les valeurs de raccordement requises sur la plaque signalétique et sur le schéma de raccordement.
  Utiliser uniquement le cable de raccordement fourni avec l'appareil ou fourni par le service après-venture. Si vous avez besoin d'un cable plus long, contactez le service après-venture. Des cordons d'alimentation secteur jusqu'à 2,20 m de longueur sont disponibles.

Conseils concernant les meubles d'encastrement

• Vous pouvez installer la table à induction uniquement via des tiroirs ou des jours à ventilation force. Ne pas installer de réfrigerateur, de lave-vaisse, de four non ventilé ou de lave-linge sous la table de cuisson.
  S'assurer que les meubles d'encastrement résistant à la chaleur jusqu'àau moins 90^

Plan de travail

Respecter les recommendations du fabricant du plan de travail.

• A plat, à l'horizontal, stable.
  Le plan de travail dans lequel vous intégrez l'appareil doit pouvoir supporter une charge d'environ 60 kg.
  Pour des plans de travail minces, utiliser un matérielieau de renforcement résistant à la chaleur et à l'humidité.
• Vérifier la planéité de la table de cuisson une fois qu'elle est montée.

Hotte

La distance entre la hotte et la table de cuisson doit etre au moins égale à la distance indiquée dans les instructions de montage de la hotte.

Préparation des meubles d'encastrement

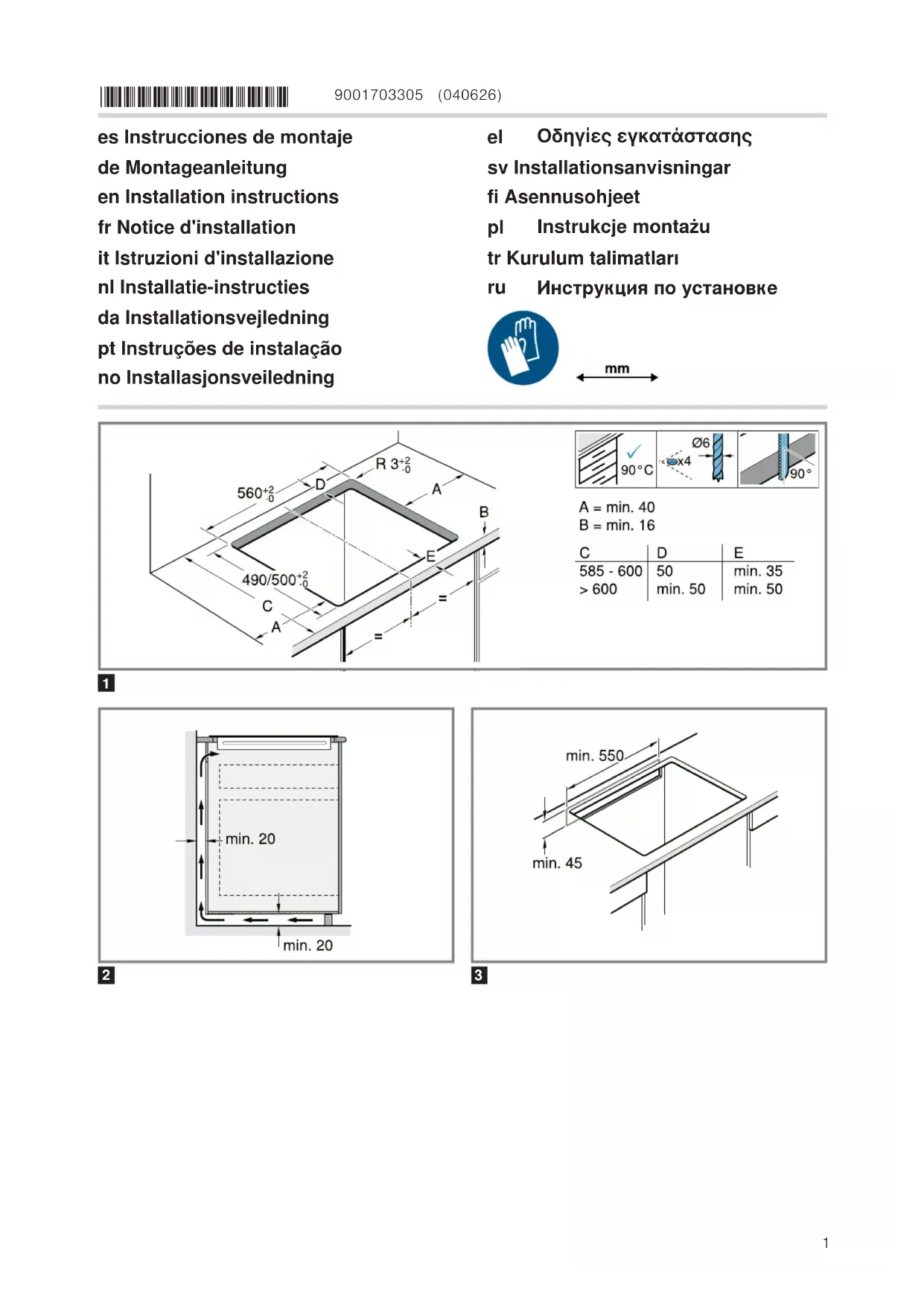

1. Marquer la découpe des meubles selon le croquis de montage.

2. Veiller à ce que l'angle du chant de la découvert par rapport au plan de travail soit de 90^ . Fig. 1

3. Eliminer les copeaux après les travaux de découpe.

4. Sceller les chants de découverte de façon thermostable.

Ventilation

Afin de garantir un fonctionnement correct de l'appareil, la table de cuisson doit être suffisamment ventilée. La ventilation dans la partie inférieure de l'appareil requiert une amende d'air frais suffisante. Par conséquent, adapter si nécessaire le mobilier à cette fin.

1. Respecter une distance minimale entre l'arrière du meuble et la paroi de la cuisine.

$$ \rightarrow \text {F i g .} 2 $$

1. Dégager une ouverture en haut à l'arrière du meuble.

$$ \rightarrow \text {F i g .} 3 $$

1. Si la distance minimale de 20 m n'est pas respectée à l'arrière du meuble,创建工作 une ouverture au fond.

$$ \rightarrow \text {F i g .} 4 $$

1. Ne pas fermer le socle inférieur de façon hermétique.

Remarque: Si vous monter l'appareil dans un flot de cuisson ou à un autre emplacement non décrit, veiller à une ventilation ajustée de la table de cuisson.

Montage au-dessus d'un tiroir

• Afin d'assurer une bonne ventilation, la distance entre la surface du plan de travail et la partie supérieure du tiroir doit être de 65~mm .

$$ \rightarrow F i g. \boxed {5} $$

Montage au-dessus d'un four

Pour garantir une bonne ventilation, la distance entre la partie supérieure du plan de travail et la surface de la façade du four doit être de 30 mm et la distance minimale entre le four et la table de cuisson doit être de 5 mm.

• Consultez les instructions de montage du four si vous doivent agrandir la distance entre la table de cuisson et le four.

$$ \rightarrow F i g. \quad 6 $$

Poser le cordon d'alimentation dans la prise de raccordement

Condition: Pour les apparèils sans bloc secteur prémonté.

1. Retourner la table de cuisson et placer un chiffon ou une autre surface sur le fond de l'emballage pour éviter toute rayure.

$$ \rightarrow \text {F i g .} 7 $$

1. Soulevez le couvercle de la prise de raccordement à l'aide d'un tournevis.

$$ \rightarrow F i g. \quad 8 $$

1. Desserrez la vis de fixation et soulevez le collier de serrage à l'aide d'un tournevis.

$$ \rightarrow \operatorname {F i g}. \quad 9 $$

1. Effectuer le raccordement à la prise de raccordement uniquement conformément à la figure :

$$ \rightarrow \text {F i g .} 1 0 $$

• BN : marron
• BU:bleu
• GN/YE : jaune et vert
  -BK:noir
• GY:gris

Remarque:Lorsque you effectuer le raccordement selon le schema de raccordement 2L/2N, il convient de modifier la disposition des ponts de façon correspondante au schema de raccordement.

1. Avec le raccordement du cable, serrer les vis de la prise de raccordement correctement.
2. Fixer le cordon d'alimentation avec le collier de serrage et serrer les vis de fixation. Fig. 11
3. Placer les cables dans la partie centrale de la prise de raccordement. Fermez le couvercle de la prise de raccordement.

Mise en place de la table de cuisson

$$ \rightarrow \text {F i g .} $$

1. Ajuster la table de cuisson dans la partie antérieure de la niche d'encastrement.
2. Introduire la table de cuisson dans la découpe. → Fig. 13
3. En presence de plans de travail carreles, etanchéifier les joints du carrelage avec un joint en silicone.

Remarque: Ne pliez pas ou ne Coincez pas le cable de raccordement et tenez-le éloigné des arêtes coupantes et des éléments chauds.

Branchement de l'appareil

Condition: Respecter les valeurs de raccordement figurant sur la plaque signalétique.

1. Proceder au raccordement uniquement selon le schema de raccordement :

→Fig. 14, →Fig. 15
- BN : marron
- BU:bleu
- GN/YE : jaune et vert
-BK:noir
- GY:gris

Remarque : Selon le type de raccordement, vous nevez modifier eventuelflement les bornes fournies par l'usine. Pour ce faire, vous nevez eventuelflement raccourcir les bornes et enlever la matière isolante pour utiliser une borne reliant deux cables.

1. Vérifier l' état de fonctionnement : si l'affichage de l'appareil L400 du établissement celsa signifie qu'il n'est pas correctement raccordé. Debrancher l'appareil de l'alimentation secteur et vérifier le branchement du cable d'alimentation au réseau électrique.

Combinaisons speciales

Si vous installez la table de cuisson au-dessus d'un four d'une autre marque, utilisez un plateau vapeur en bois.

$$ \rightarrow \text {F i g .} 1 6 $$

Démonter l'appareil

ATTENTION!

Les outils risquent endommager l'appareil.
- Ne jamais extraire l'appareil en faisant levier.

1. Debrancher l'appareil du réseau électrique.
2. Faireoirlatelabedecuissonenlappoussantparlebas.
