3EB968LH - Liesi BALAY - Ilmainen käyttöohje ja opas

Merkki	Balay
Malli	3EB968LH
Tuotetyyppi	Induktioliesi
Suojausluokka	1
Sähköliitäntä	Vain valtuutetun asiantuntijan toimesta
Suojajohdin	Pakollinen
Virtajohto	Toimitettu kaapeli, pituus jopa 2,20 m (saatavana lisävarusteena)
Tuuletus tarpeellinen	Kyllä, aukko kalusteen takana tai pohjassa
Vähimmäisetäisyys liesituulettimeen	Noudata liesituulettimen ohjeita
Vähimmäisetäisyys uuniin	5 mm liesilevyn ja uunin välillä, 30 mm työtason ja uunin etuosan välillä
Vähimmäisetäisyys laatikkoon	65 mm työtason ja laatikon yläosan välillä
Työtason lämmönkestävyys	Vähintään 90 °C
Työtason enimmäiskuormitus	Noin 60 kg
Pysyvät magneetit	Kyllä, pidä 10 cm:n etäisyys elektronisille implanteille
Turvallisuus	Irrota verkkovirrasta ennen toimenpiteitä, käytä suojakäsineitä
Asennus uunin päälle	Mahdollista, vähimmäisetäisyys 5 mm
Erityisyhdistelmät	Käytä puista höyryalustaa, jos uuni on toista merkkiä
Kytkentäkaavio	Käyttöohjeen kuvat 14 ja 15
Virheilmoitus L400	Ilmaisee kytkentävian, tarkista liitäntä

Usein kysytyt kysymykset - 3EB968LH BALAY

Miten Balay 3EB968LH -induktioliesi kytketään?

Kytkennän saa suorittaa vain valtuutettu asiantuntija. Käytä ainoastaan toimitettua kaapelia ja noudata kytkentäkaaviota (kuvat 14 ja 15). Laite on liitettävä pistorasiaan, jossa on suojajohdin.

Mitä turvaetäisyyksiä on noudatettava asennuksessa?

Noudata vähimmäisetäisyyttä 5 mm liesilevyn ja uunin välillä, 65 mm laatikon kanssa. Kalusteen takaosan on oltava avoin tuuletusta varten. Liesituulettimen osalta noudata sen ohjeita.

Mitä virheilmoitus L400 tarkoittaa liesilevyssä?

Virheilmoitus L400 ilmaisee kytkentävian. Irrota laite verkkovirrasta ja tarkista virtajohdon liitäntä sähköverkkoon.

Voinko asentaa liesilevyn toisen merkin uunin päälle?

Kyllä, mutta on suositeltavaa käyttää puista höyryalustaa vaurioiden välttämiseksi. Noudata turvaetäisyyksiä.

Mitä käsineitä tulee käyttää asennuksen aikana?

Käytä suojakäsineitä välttääksesi viiltoja käsitellessäsi saatavilla olevia osia.

Miten Balay liesilevy puhdistetaan?

Käytä pehmeää liinaa ja keraamisille pinnoille sopivaa puhdistusainetta. Vältä hankaavia tuotteita.

Mikä on vähimmäiskorkeus liesilevyn alla hyvän tuuletuksen takaamiseksi?

Jos kalusteen takaosa on alle 20 mm etäisyydellä seinästä, tee aukko kalusteen pohjaan. Alapuhallus on välttämätön.

Voinko käyttää laatikkoa liesilevyn alla?

Kyllä, edellyttäen että työtason ja laatikon yläosan välinen etäisyys on 65 mm tuuletuksen varmistamiseksi.

Miten liesilevy puretaan?

Irrota laite verkkovirrasta. Älä käytä työkaluja vivuttamiseen. Työnnä levyä alhaalta ylöspäin irrottaaksesi sen.

Mistä löydän sähkökytkentäkaavion?

Kytkentäkaavio on käyttöohjeessa, kuvat 14 ja 15. Noudata värikoodeja (BN: ruskea, BU: sininen, jne.).

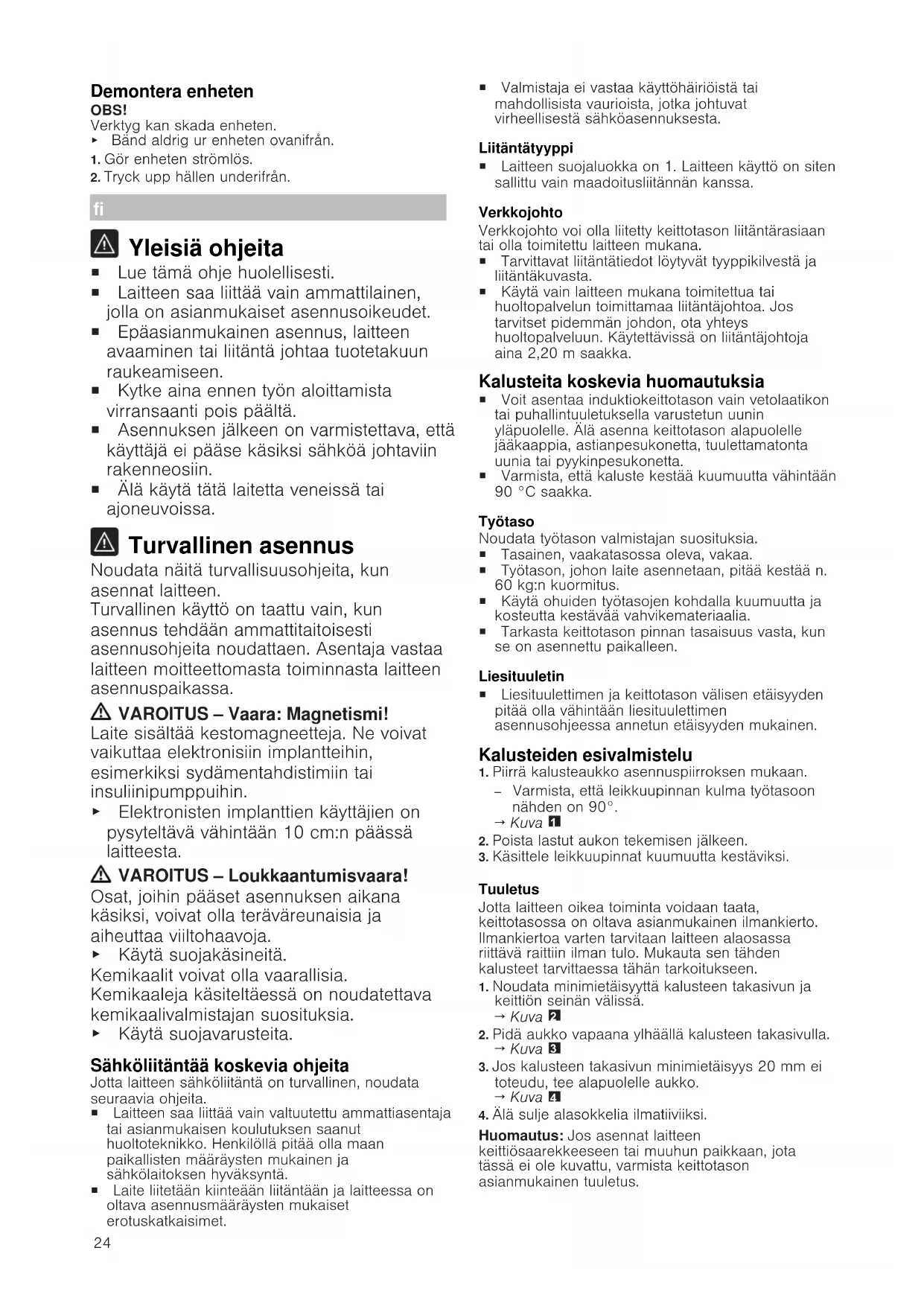

KÄYTTÖOHJE 3EB968LH BALAY

Lue tāmā ohje huolellisesti.
Laitteen saa liittä vain ammattilainen, jolla on asianmukaiset asennusoikeudet.
- Epäasianmukainen asennus, laitteenavaaminen tai liitäntä johtaa tuotetakuunraukeamiseen.
Kytke aina ennen työn aloittamista virransaanti bois paalta.
■ Asennuksen jälkeen on varmistettava, että käytäja ei paase käsiki sahkoä johtaviin rakenneosiin.
- Alä käytä tata laitetta veneissä tai ajoneuvoissa.

Turvallinen asennus

Noudata naita turvallisuusohjeita, kun asennat laitteen.

Turvallinen käytö on taattu vain, kun asennus tehdään ammattitaitoisesti asennusohjeita noudattaen. Asentaja vastaa laitteen moitteettomasta toiminnasta laitteen asennuspaikassa.

VAROITUS - Vaara: Magnetismi!

Laite sisältaa kestomagneetteja. Ne voivat vaikuttaa elektronisiin implantteihin, esimerkiki sydämentahdistimiin tai insuliinipumppuihin.

• Elektronisten implanttien käytäjien on pysyteltävää vähintään 10 cm:n paüssa laitteesta.

VAROITUS - Loukkaantumisvaara!

Osat, joihin pääset asennuksen aikana käsiki, voivat olla teräväreunaisia ja aiheuttaa viiltohaavoja.

Käytä suojakäsineita.

Kemikaalit voivat olla vaarallisia.

Kemikaaleja käsitetäessä on noudatettavakemikaalivalmistajan suosituksia.

Käytä suojavarusteita.

Sahkoliitantaa koskevia ohjeita

Jotta laitteen sahkoliitanta on turvallinen, noudata seuraavia ohjeita.

Laitteen saa litttaa vain valtuutettu ammattiasentaja tai asianmukaisen koulutuksen saanut huoltoteknikko. Henkilolla pitaa olla maan paikallisten märäysten mukainen ja sahkölaitoksen hyväksyntä.
Laite liitetaan kiinteaaan litantaaan ja laitteessa on oltava asennusmaaraysten mukaiset erotuskatkaisimet.

Valmistaja ei vastaa kayttohairiosta tai mahdollisista vauroista, jotka johtuvat virheellisetä sahkoaasennukstesta.

Liitantatyppi

Laitteen suojaluokka on 1. Laitteen kaytö on siten sallitu vain maadoitusliitännän kanssa.

Verkkjoho

Verkkojohto voi olla liitety keittotason liitantarasiaan tai olla toimitettu laitteen mukana.

• Tarvittavat liitantätiedot lôtyvat tyyppikilvesta ja liitantäkuvasta.
  Käytä vain laiteen mukana toimitettua tai huoltopalvelun toimittamaa liitäntäjohtoa. Jos tarvitset pidemman johdon, ota yhteys huoltopalveluun. Käytettävissä on liitäntäjohtoja aina 2,20 m saakka.

Kalusteita koskevia huomautuksia

Voit asentaa induktiokeittotason vain vetolaatikon tai puhallintuuletuksella varustetun uunin ylapuolle. Ala asenna keittotason alapuolle jäkaappia, astianpesukonetta, tuulettamatonta uunia tai pyykinpesukonetta.
- Varmista, etta kaluste kestaa kuumuutta vahintaan 90^ saakka.

Tyotaso

Noudata tyotason valmistajan suosituksia.

Tasainen, vaakatasossa oleva, vakaa.
Tyotason, johon laite asennetaan, pitaa kestaan. 60 kg:n kuormitus.
Käytä ohuiden työtasojen kohdalla kuumuutta ja kosteuttkakestävää vahvikemateriaialia.
Tarkasta keittotason pinnan tasaisuus vasta, kun se on asennettu paikalleen.

Liesituuletin

• Liesituulettimen ja keittotason valisen etäisyden pitäa olla vahintään liesituulettimen asennusohjeessa annetun etäisyden mukainen.

Kalusteiden esivalmistelu

1. Piirra kalusteaukko asennuspiirroksen mukaan.

2. Varmista, etta leikkuupinnan kulma tyotasoon nahden on 90^ .
   →Kuva 1

3. Poista lastut aukon tekemisen jälkeen.

4. Käsittele leikkuupinnat kuumuutta kestäviksi.

Tuuletus

Jotta laiteen oikea toiminta voidaan taata, keittotasossa on oltava asianmukainen ilmankiero. Ilmankieroa varten tarvitaan laitteen alaosassa riittavraitiin ilman tulo. Mukauta sen tahden kalusteet tarvittaessa tahan tarkoitukseen.

1. Noudata minimietäisyytta kalusteen takasivun ja keittion seinan valissä.
   →Kuva 2
2. Pidä aukko vapaana ylhaällä kalusteen takasivulla. → Kuva 3
3. Jos kalusteen takasivun minimietäisyys 20mm ei toteudu, tee alapuollea uako.
   →Kuva 4
4. Åla sulje alasokkelia ilmatiiviiksi.

Huomautus: Jos asennat laitteen keittiösaarekkeeseen tai muuhun paikkaan, jota tassä ei ole kuvattu, varmista keittotason asianmukainen tuuletus.

Asennus vetolaatikon ylapuolle

Hyvän tuuletuksen varmistamiseksi pitäa työtason ylapinnan ja laatikon ylaosan valisen etäisyyden pitäa olla 65 mm.
→Kuva5

Asennus uunin ylapuolle

Hyvan tuuletuksen varmistamiseksi pitaa tyotason ylaosan ja uunin etulevyn pinnan valisen etaisyyden olla 30~mm ja uunin ja keittotason vahimmäsetaisyyden 5 mm.
- Katso ohjeet uunin asennusohjeesta, jos keittotason ja uunin valista etaisyytta on suurrennettava.
→Kuva

Verkkojohdon asentaminen liitäntärasiaan

Vaatimus: Laitteet, joissa ei ole ennakkoasennettua verkko-osaa.

1. Kännä keittotaso ylosalaisin ja aseta se pakkauksen pohjan paalle, liinalle tai muulle pinnalle, jotta valtat naarmuuntumisen. Kuva
2. Nosta liitantarasian kanta ruuvimeisselin avulla. Kuva
3. Irrota kiinnitysruuvi ja nosta kiristintaruuvimeisselin avulla. Kuva 9

4. Liitä liitäntärasiaan vain kuvan osoittamalla tavalla: → Kuva 10

5. BN:ruskea

6. BU: sininen
7. GN/YE: keltainen ja vihrea
8. BK: musta
9. GY: harmaa

Huomautus: Kun teet liittannan liitantakaavion 2L/ 2^ mukaan, muuta silloitusten jarestysta kaaviota vastaavasti.

1. Kirista liitantarasiassa olevat ruuvit kaapelilitannan jälkeen asianmukaisesti.
2. Kiinnita verkkojho to kiristimella ja kirista kiinnitsruuvi.

→Kuva 11

1. Sijota johdot liitantarasian keskelle. Sulje liitantarasian kansi.

Keittotason asennus

1. Sovita keittotaso asennustilan etuosaan. Kuva 12
2. Aseta keittotaso aukkoon. Kuva 13
3. Jos työtaso on kaakeloitu, tiivista kaakelisaumat silikonilla.

Huomautus: Äla taita liitantäjohtoa tai jata sita puristuksiin alakä vie sita teravien kulmien ja kuumien osien lahelle.

Laitteen liittäminen

Vaatimus: Ota typpikilvessä olevat liitantätiedot huomioon.

→Kuva14,→Kuva15
- BN:ruskea
- BU: sininen
- GN/YE: keltainen ja vihrea
- BK: musta
- GY: harmaa

Huomautus: Liitantatyypista riippuen saatat joutua muuttamaan tehtaalta toimitettjen liittimien paikkoja. Tata varten sinun on mahdollisesti lyhennettava liittimiä ja poistettava eriste, jotta voit kayttä kaksi johtoa yhdistaväa liitinta.
2. Tarkasta kayttovalmius:Jos laitteen nayttoon ilmestyy 400ai Eositta ole liitetty oikein. Irrota laite sahkoverkosta ja tarkasta virtajohdon liitantaa sahkoverkloon.

Erityiset yhdistelmät

Jos asennat keittotason toista merkkiä olevan uunin ylapuollelle, käytä puista valipohjaa.

Kuva 16

Laitteen irrotus HUOMIO!

Tyokalut voivat vauroittaa laitetta.

• Älä nosta laitetta ylhaälta pän pois paikaltaan.
• Irrota laite sahköverkosta.
• Paina keittotaso alhaalta pain bois paikaltaan.
