MODE D'EMPLOI Invisa 850 GoldenEar

Invisa 525 • 650 • 850 Haut-Parleur Encastrable au Mur et au Plafond

Manuel de l'utilisateur

Félicitation

Félicitations et merci d'avoir acheté des enceintes GoldenEar's™ Invisa®. Vous êtes sur le point d'entendre la différence spectaculaire que ces haut-parleurs encastrables au mur/plafond apporteront à votre système de musique résidentiel.

Ce produit extraordinaire est le fruit des nombreuses années d'expérience de nos ingénieurs dans le développement d'enceintes acoustiques. Pour assurer des performances maximales, veuillez prendre un moment pour lire complètement le manuel de l'utilisateur et vous familiariser avec les instructions d'installation et de configuration de vos enceintes Invisa®.

Pour plus d'informations sur la technologie sur laquelle repose votre nouveau système d'enceintes, visitez notre site web à www.GoldenEar.com. Pour toute autre question, adressez-vous à votre revendeur GoldenEar™ autorisé ou visitez la page FAQ dans la section Support de notre site web.

Votre nouveau Haut-Parleur GoldenEar

Les Haut-Parleurs GoldenEar Invisa® encastrables au mur/plafond sont conçus pour s'adapter parfaitement à une grande variété d'applications. Leur grille à profil mince et leur conception presque invisible permettent une intégration parfaite dans une grande variété de solutions résidentielles. Pour obtenir les meilleures performances possibles et prolonger la durée de vie du produit, nous vous recommandons fortement de suivre les directives de placement et de configuration fournies dans ce manuel.

Nettoyage

N'utilisez pas de nettoyant puissant ou abrasif sur les grilles de vos nouvelles enceintes. Nettoyez-les uniquement avec un chiffon humide, mais ne les mouillez pas.

Prévenir les dommages aux haut-parleurs

UTILISER UN AMPLICATEUR APPROPRIÉ. À volume élevé, un amplificateur très puissant peut surcharger vos haut-parleurs et les endommager. Et si l'amplificateur n'est pas assez puissant, il peut produire une distorsion pouvant facilement endommager votre enceinte. (Consultez votre revendeur pour obtenir de l'aide.)

NE VOUS LAISSEZ PAS TROMPER PAR LE CONTRÔLE DU VOLUME. Il ajuste uniquement le niveau sonore, ce n'est pas une indication de la puissance de sortie. Si vos haut-parleurs commencent à avoir un son dur ou grinçant ou si vous entendez d'autres formes de distorsion, baissez immédiatement le volume !

UNE CONFIGURATION APPROPRIÉE EST LA CLÉ. Veuillez noter : évitez d'utiliser les commandes de tonalité et les commandes de Loudness, car elles nécessiteront encore plus de puissance de la part d'un amplificateur.

Les haut-parleurs GoldenEar Invisa® sont efficaces et peuvent être poussés à des niveaux d'écoute élevés avec une puissance d'amplification modérée. Ils sont également capables de gérer la sortie d'amplificateurs très puissants. Pour éviter d'endommager vos enceintes, veuillez lire toutes les directives suivantes avant de les brancher.

Distorsion par l'amplificateur — La plus grande menace pour les enceintes !

La distorsion par l'amplificateur est la principale cause de dommages aux enceintes. Aux niveaux sonores élevés, l'amplificateur peut atteindre ses limites d'amplification propre. Il commence alors à produire une distorsion du signal dommageable pour les enceintes. Cela peut endommager tout enceinte très rapidement, quelle que soit sa marque ! Les amplificateurs les plus puissants sont en fait les plus sûrs. Exemple Un amplificateur de 40 W par canal présentera une distorsion importante au-dessus de 40 W. S'il est poussé à 50 W, cet amplificateur fournira un signal dont la distorsion peut endommager les enceintes ! Cependant, un amplificateur de 100 W par canal présente très peu de distorsion en dessous de 100 W. Ainsi, lorsque l'enceinte nécessite 50 W, cet amplificateur plus puissant fournira un signal propre moins susceptible d'endommager l'enceinte (s'adresser au revendeur GoldenEar pour toute recommandation concernant l'amplificateur).

Réglage du volume

Ne pas se fier au réglage de volume sur le récepteur ou préamplificateur. Il modifie uniquement le niveau d'écoute, ce n'est pas une commande de « puissance de sortie ». Le niveau de puissance de l'amplificateur effectivement utilisé à un réglage de volume donné dépend uniquement de la nature du signal source qu'on est en train d'écouter (à un réglage de volume donné, un passage musical calme utilise moins de puissance d'amplificateur qu'un passage plus bruyant). Avec un signal source typique, la puissance de sortie nominale de nombreux récepteurs/amplificateurs est souvent atteinte lorsque le volume est réglé à environ -10 dB, ou entre les positions « 11 h » et « 1 h » d'un bouton de réglage analogique (si les commandes de grave/aigu et de loudness ne sont pas utilisées, sinon la puissance nominale peut être atteinte à des réglages de volume même inférieurs à cela). Garder à l'esprit que tous les amplificateurs produisent de la distorsion lorsqu'ils fonctionnent au-delà de leur puissance de sortie nominale. La distorsion qui en résulte endommage toutes les enceintes ! Aux niveaux so-nores élevés, veiller à être à l'écoute du point de distorsion audible. Si le son des enceintes semble déformé, baisser le volume sinon les enceintes et l'amplificateur peuvent être endommagés ! Ce type de dommage constitue un emploi abusif et n'est pas couvert par la garantie. Si des volumes plus élevés sont souhaités, envisager un amplifi-cateur plus puissant.

Mais il y a une limite !

Même avec des amplificateurs plus puissants et plus sûrs, il y a un point où ils produisent plus de puissance que les enceintes peuvent absorber. À ce point, les enceintes sont surchargées, ce qui finit par les endommager. Aux niveaux sonores élevés, ne pas augmenter les commandes de grave / aigu au-delà de zéro et s'assurer que tous les boutons de loudness / contour / bass EQ sont en position désactivée (sinon la puissance de sortie nominale est atteinte même à des réglages de volume inférieurs).

Le bon niveau de puissance

Une plage de puissance nominale est fournie dans les caractéristiques techniques pour indiquer les puissances d'alimentation minimale et maximale approximatives des enceintes GoldenEar Invisa®. Il est conseillé d'utiliser des amplificateurs de puissance égale ou supérieure à celle des enceintes car leur plus grande réserve de puissance produira un meilleur son. Mais veiller à toujours utiliser les enceintes dans leur plage de puissance nominale afin d'éviter les dommages, c'est-à-dire en maintenant le niveau d'écoute en dessous du point où une distorsion est clairement audible.

Réglage des commandes de basses et d'aigus sur le récepteur ou l'amplificateur

Normalement, nous vous recommandons de régler les commandes « Bass » et « Treble » sur flat (ou off, ou 0 dB). Il en va de même pour un égaliseur graphique ; nous vous recommandons de le laisser à plat (ou éteint). Cela vous donnera le son le plus précis et le plus naturel. Si vous voulez plus de basses, augmentez la commande « Niveau » de votre caisson de basses (ou augmentez le niveau du caisson de basses sur votre récepteur audio/vidéo), en gardant à l'esprit que même un petit tour de bouton peut faire une grande différence dans le son. La raison de cette recommandation est que nous avons découvert que ce qui est souvent considéré comme un mauvais son des haut-parleurs est en fait un problème causé par l'utilisation des commandes de tonalité. En cas de doute, laissez-les de côté (à plat) ; cela se traduit presque toujours par les performances du système de sondage les meilleurs possibles et les plus naturelles.

Emplacement des Haut-Parleurs

Les haut-parleurs GoldenEar Invisa® sont conçus pour permettre un placement flexible tout en offrant une très grande fenêtre sonore dans toute votre salle d'écoute. N'oubliez pas que même si les recommandations suivantes sont généralement valables, toutes les pièces et configurations d'écoute sont quelque peu uniques, alors ne craignez pas d'expérimenter avec les enceintes.

N'oubliez pas que ce qui vous semble le mieux est correct.

Acoustique de la pièce

Les enceintes GoldenEar Invisa® sont conçues pour fournir un son exceptionnel dans un large éventail d'installations domestiques. Il est toutefois important de noter que le type de construction, les dimensions et le mobilier de la pièce influent tous sur la qualité du son final qui sera obtenu avec ces enceintes. La pièce impose son propre caractère aux capacités de reproduction du système d'enceintes. Concernant la pièce, on notera que :

• Les fréquences moyennes et élevées sont absorbées par les tissus d'ameublement dans la pièce : ride aux, tapis, canapés, revêtements muraux, etc. Une trop grande quantité de tels matériaux peut produire un son quelque peu sourd. La même pièce sans aucun tissu d'ameublement peut produire un son globalement éclatant. La quantité typique de tissus d'ameublement trouvée dans la majorité des logements offre les bonnes caractéristiques acoustiques permettant aux enceintes de produire un son équilibré.
• Les sols et les murs de béton ont tendance à aggraver les problèmes d'onde stationnaire basse fréquence et sont moins souhaitables.
• Les pièces dont la hauteur, la largeur et la longueur sont comparables sont à éviter car elles peuvent présenter d'importants problèmes d'onde stationnaire basse fréquence. Cela peut avoir pour effet de réduire la clarté du son. Si aucune autre pièce n'est utilisable, jouer sur le placement des enceintes pour minimiser les problèmes acoustiques.

Le soin qu'on prendra à placer correctement les enceintes se traduira par un plus grand plaisir d'écoute. C'est pourquoi il convient de garder les règles ci-dessous à l'esprit lors du choix de l'emplacement des enceintes

EMPLACEMENT: Lorsque vous préparez l'installation de vos enceintes, choisissez un emplacement présentant l'espace requis entre les montants du mur ou les solives du plafond. Assurez-vous de vérifier le câblage, les conduits, les conduites d'eau, les conduits de chauffage et de climatisation, et autres obstructions avant de découper le trou d'installation.

EXACTITUDE DU TIMBRE : Pour obtenir le timbre le plus exact et naturel possible, les haut-parleurs de fréquences aiguës des enceintes doivent se trouver à peu près à hauteur des oreilles.

ÉQUILIBRE DES GRAVES : Le placement des enceintes dans les coins tend à exagérer les graves et à réduire la clarté d'ensemble. Essayer de placer les enceintes à 20 cm ou plus du mur arrière et aussi loin que possible des murs latéraux. Cela assure un meilleur résultat dans les graves et une clarté optimale dans les médiums.

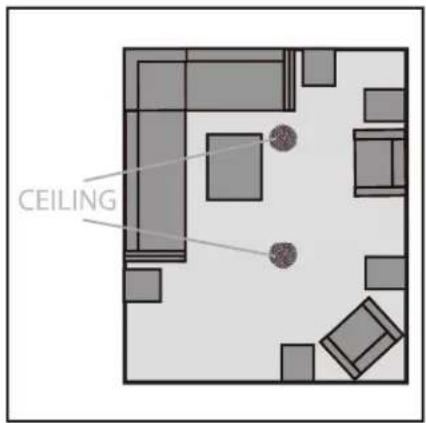

Positionnement des haut-parleurs de plafond Invisa® pour l'audio distribué

Pour les applications au plafond destinées à la lecture de musique dans toute la maison, positionnez les enceintes par paires stéréo gauche/droite de manière à ce qu'elles soient à peu près aussi éloignées l'une de l'autre que la distance par rapport aux positions moyennes des auditeurs. Pour les très grands espaces, vous souhaiterez peut-être installer des paires d'enceintes stéréo supplémentaires environ tous les vingt à vingt-cinq pieds. (Voir la figure à droite).

CEILING

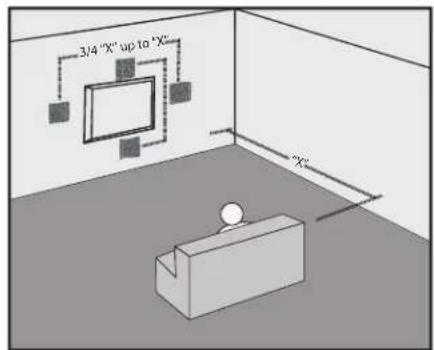

Positionnement d'Invisa® comme Haut-Parleurs Principaux du Canal Gauche/Centre/Droit

Dans les installations encastrées, pour une meilleure image, mesurez la distance entre votre zone d'écoute principale et l'enceinte avant gauche (nous appellerons cette distance « X »). Pour une image optimale et une scène sonore plus large, placez les enceintes à une distance « X » les unes des autres (et pas moins de 3/4 de cette distance – 3/4 de « X » jusqu'à « X »). Pour les installations Home Cinéma avec L/C/R encastrés dans les murs, placez l'enceinte centrale au-dessus ou en dessous de votre téléviseur, selon la position la plus proche du niveau des oreilles, comme indiqué sur cette figure :

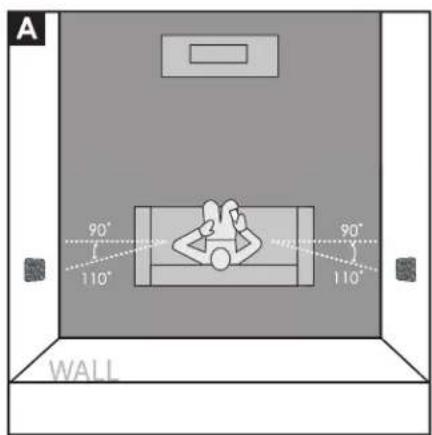

Positionnement d'Invisa® en tant qu'Enceintes Ambiophoniques/Arrière/Hauteur

Lorsqu'elles sont utilisées comme canaux ambiophoniques dans un système 5.1, les enceintes Invisa® peuvent être situées sur le côté, au-dessus ou derrière les auditeurs. Lorsqu'elles sont utilisées sur les côtés, veillez à ne jamais placer les enceintes en avant des auditeurs (Figure A).

A 90° 110° 90° 110° WALL

Manuel de l'utilisateur Invisa 525 • 650 • 850

Si les enceintes sont installées dans le mur comme canaux arrière ambiophoniques, il est suggéré de les éloigner assez largement les unes des autres si possible. Par exemple, s'il y a un canapé au centre du mur arrière sur lequel les auditeurs vont s'asseoir, essayez de placer les enceintes plus écartées que le canapé (voir Figure B).

Les enceintes ambiophoniques et arrière encastrables doivent toujours être positionnées au niveau des oreilles ou à proximité si elles sont utilisées dans un système doté de canaux en hauteur. Si vous n'utilisez pas les canaux en hauteur, placez les enceintes Ambiophonique/Arrière aussi haut que possible dans la pièce.

Les installations au plafond dans les coins arrière constituent également un bon emplacement pour les enceintes ambiophoniques (Figure B) pour les systèmes sans canaux en hauteur.

Les haut-parleurs des canaux arrière d'un système 7.1 doivent être placés à peu près aussi éloignés que les enceintes principales avant, comme illustré (Figure C).

B WALL CEILING

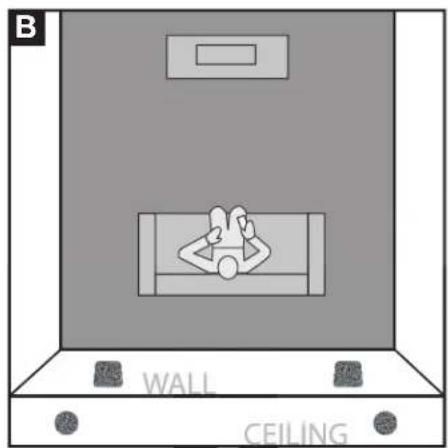

Positionnement d'Invisa dans le mur en tant qu'enceintes ambiophoniques

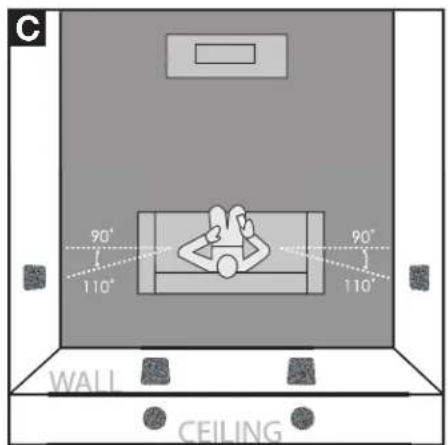

C 90° 110° 90° 110° WALL CEILING

Positionnement d'Invisa dans le mur/plafond comme enceintes arrière

Les enceintes encastrées au plafond pour les canaux de hauteur, illustrées dans une configuration de système 7.1.4 par exemple, doivent être placées à peu près aussi loin les unes des autres que les enceintes principales avant, comme illustré (Figure D), juste devant et derrière la zone d'écoute principale.

D 90° ( ) 110° 90° ( ) 110° WALL

Positionnement des enceintes de plafond Invisa

Rodage des enceintes

Le système d'enceintes GoldenEar Invisa® doit produire un son de qualité dès la première mise sous tension. Toutefois, une péri-ode de rodage de 40 à 60 heures ou plus de fonctionnement normal est nécessaire pour atteindre pleinement des résultats de niveau audiophile.

Le rodage permet aux suspensions de haut-parleur de s'assouplir et aux composants du filtre de « cicatriser », produisant des graves plus pleins et plus clairs, un « épanouissement » plus large des médiums et une reproduction plus fluide des fréquences élevées

Peinture de couleur assortie (facultatif)

Vos nouvelles enceintes Invisa encastrables au mur/au plafond comprennent une grille « sans bord » pouvant être peinte qui recouvre complètement l'enceinte installée. La grille est disponible dans un blanc neutre pour se fondre dans la plupart des zones. Toutefois, pour une installation « furtive » ultime, elle peut être peinte pour s'agencer à n'importe quel décor. VEUILLEZ NOTER : Le non-respect des instructions ci-dessous peut entraîner une grave dégradation de la qualité sonore !

Veuillez Noter:

- Ne peignez pas la grille avec un pinceau ou un rouleau – cela obstruerait les perforations acoustiques de la grille et étoufferait le son.

• Il n'est pas nécessaire de retirer le tissu de support, ou le canevas, de la grille avant de peindre.
• Ne faites pas durcir la finition à chaud.
• Ne peignez pas les grilles lorsqu'elles sont fixées au haut-parleur.

Pour peindre, suivez ces étapes :

1. Retirez la grille du haut-parleur et placez-la sur une toile de protection.
2. Pulvérisez de la peinture sur la grille avec :
   i. Une peinture en aérosol qui correspond étroitement à la couleur et à la brillance souhaitées
   ii. Une bombe aérosol sur mesure, de couleur assortie à votre finition de peinture
   iii. La peinture au latex d'intérieur utilisée pour peindre le plafond ou le mur, mais diluée selon les recommandations du fabricant de peinture/du fabricant de pistolet pulvérisateur.
3. Dans un endroit bien ventilé, appliquez plusieurs couches légères de peinture, pulvérisées à un angle d'environ 60 degrés par rapport à la surface de la grille, en laissant la grille sécher complètement entre les couches. Suivez les instructions du fabricant de peinture.
4. Pour garantir une application uniforme de la peinture, chaque couche doit être appliquée dans plusieurs directions (au moins quatre).
5. Une fois que la grille peinte a complètement séché, si nécessaire, vous pouvez utiliser un pinceau ou un petit rouleau pour retoucher le bord extérieur de la grille – veillez simplement à ne pas mettre de peinture supplémentaire sur la surface perforée de la grille.

Instructions d'Installation

L'installation de vos nouvelles enceintes Invisa® nécessite l'utilisation d'outils tels qu'une perceuse, un tournevis, des scies et éventuellement d'autres outils électriques. L'installateur doit connaître tous les codes du bâtiment et/ou de prévention des incendies applicables. Il faut veiller à ce que la zone derrière le mur ou le plafond où vous prévoyez d'installer les enceintes soit dégagée de toute obstruction. Lorsque vous percez le trou et faites passer les fils à travers les murs et/ou les plafonds, il faut veiller à éviter les conduites électriques, d'eau, de gaz et/ou de chauffage et de climatisation, et les risques correspondants pour votre sécurité et les risques de dommages matériels.

Si vous n'êtes pas à l'aise avec ce qui précède et/ou effectuez les procédures d'installation suivantes, nous vous suggérons fortement de confier l'installation de vos enceintes à un entrepreneur professionnel (consultez votre revendeur GoldenEar).

Outils nécessaires:

• Crayon
• Scie à cloison sèche, scie cloche, couteau utilitaire ou autre outil de coupe adapté au matériau du mur.
  • Tournevis à tête Phillips
• Perceuse électrique avec foret approprié (en option, pour commencer la coupe du mur)

Installation dans des murs ou des plafonds existants

Pour les nouvelles constructions (pré-cloison sèche), utilisez nos supports de pré-constructions sur-mesure, vendus séparément.

REMARQUE : Vous devez d'abord installer des câbles pour haut-parleur de calibre et de type appropriés. Pour un son optimal, nous vous recommandons fortement d'utiliser un câble d'enceinte de haute qualité.

Utilisez uniquement un câble conçu pour une utilisation murale. (Norme UL CL2, CL3 et CM, norme CSA FT4).

1. Assurez-vous que le matériau du mur peut supporter le poids des enceintes que vous prévoyez d'installer (voir la page des spécifications pour les poids).
2. Assurez-vous que l'emplacement sélectionné est exempt de poteaux, de câblage électrique, de conduites d'eau ou de gaz, etc. Avant l'installation, maintenez l'enceinte à l'emplacement sélectionné pour vous assurer qu'elle est dégagée de tout obstacle.

VEUILLEZ NOTER : Votre découpe doit être à au moins 2" (50 mm) des murs/plafonds adjacents, des montants internes et de tout tuyau.

1. Placez le gabarit de montage inclus sur le mur ou le plafond à l'emplacement de votre choix. Utilisez le crayon pour tracer le contour du modèle (Figure 1).

2. Découpez soigneusement un trou avec l'outil de coupe approprié le long de la trace au crayon, comme suit : Commencez le trou en perçant un trou à l'intérieur de la ligne au crayon (placez le foret juste à l'intérieur de la ligne). Utilisez ce trou pour insérer l'outil de coupe et commencer à couper — veillez à ne pas couper en dehors de la ligne du gabarit ! (Figure 2).

• Pour une performance optimale, placez sans serrer deux morceaux d'isolant en fibre de verre standard dans le mur, un juste au-dessus du trou et un juste en dessous. Une pièce de 8"x10" devrait bien fonctionner, R-12 pour un mur 2x4, R-20 pour un mur 2x6.
• Placez également un morceau d'isolant en fibre de verre d'une demi-épaisseur coupé à la hauteur de l'enceinte dans le mur juste derrière le trou de montage.

6. Pour Montage au Plafond:

• Pour des performances optimales, placez sans serrer un morceau d'isolant en fibre de verre standard, coupé pour s'adapter à la taille des solives, au-dessus de l'enceinte et s'étendant sur environ 15" ou plus au-delà de l'enceinte.;
• Pour les solives plus hautes, placez également un isolant en fibre de verre contre les solives de chaque côté du trou de montage.

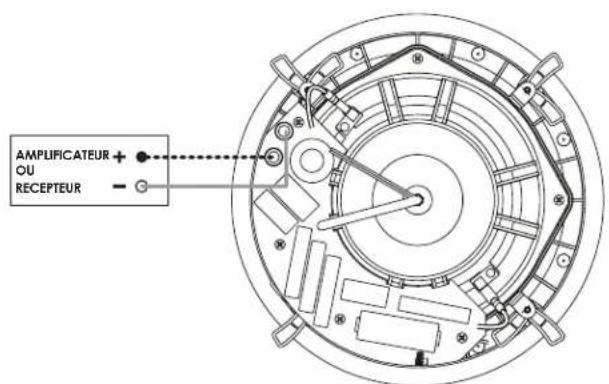

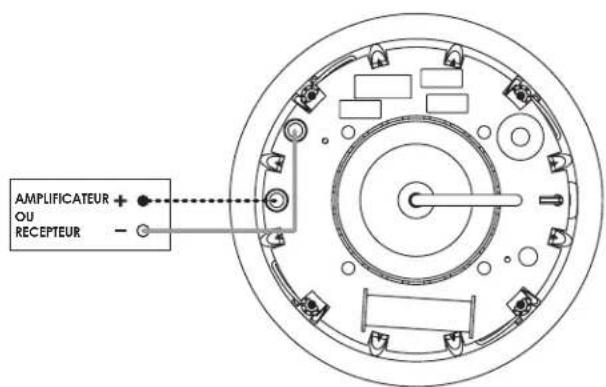

7. Tirez le fil du haut-parleur hors du trou et connectez le haut-parleur comme suit:

• Vos enceintes Invis sont équipées d'un ensemble de quatre connecteurs à ressort de haute qualité qui peuvent être utilisés avec du fil dénudé. Assurez-vous que tous les fils sont fermement fixés. Utilisez toujours un fil d'enceinte de haute qualité, de calibre correct (voir ci-dessus) et d'un calibre suffisant pour les distances que vous parcourez (consultez votre revendeur pour obtenir de l'aide).
• Dénudez 1/2" (12 mm) d'isolant de chacun des deux conducteurs pour exposer le métal, torsadez les brins de chacun en deux brins simples non effilochés. Répétez l'opération pour les deux conducteurs de l'autre canal.
• Tenez le haut-parleur jusqu'à la découpe et connectez les câbles. Une polarité (ou phase) appropriée est essentielle pour une image stéréo et des performances de basses appropriées. Connectez la borne rouge (+) de votre récepteur ou amplificateur aux bornes rouge (+) du haut-parleur Invisa et la borne noire (-) de votre récepteur ou amplificateur à la borne noire (-) du haut-parleur Invisa. (Voir la figure 3). La plupart des câbles d'enceintes sont soit codés par couleur, soit comportent un indicateur (nervure ou écriture) sur l'un des conducteurs pour aider à maintenir cette polarité cohérente. Il est essentiel que toutes les enceintes soient connectées de la même manière (en phase) à son propre canal de l'amplificateur. Si vous ressentez un manque important de basses, il est probable qu'une enceinte soit déphasée (+ et – inversées) avec l'autre.
• Appuyez sur le haut de la borne à poussoir de l'enceinte pour révéler le trou pour le fil dans le poteau. Insérez le fil dans le trou et relâchez votre pression sur la borne. Répétez l'opération pour les quatre connexions.

AMPLIFICATEUR + OU RECEPTEUR -

3A (525/650)

AMPLIFICATEUR + OU RECEPTEUR

3B (850)

Manuel de l'utilisateur Invisa 525 • 650 • 850

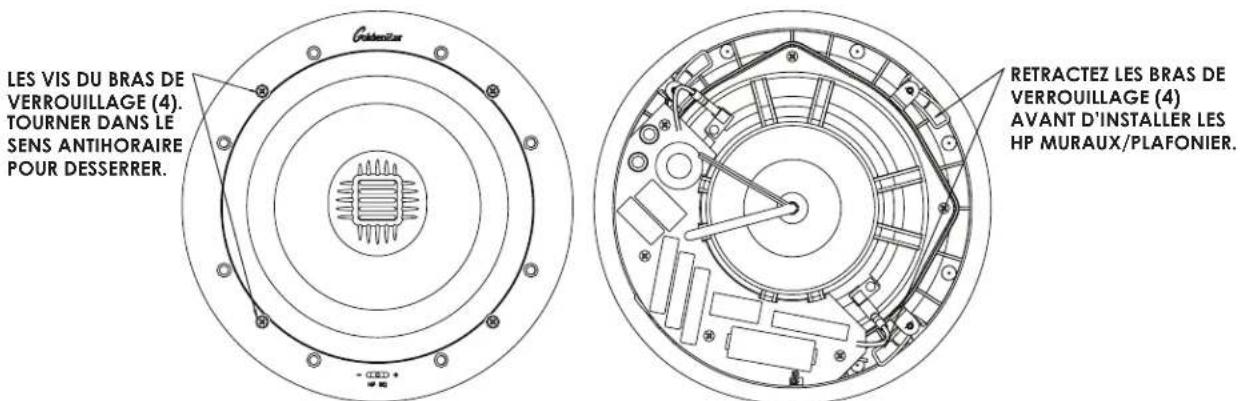

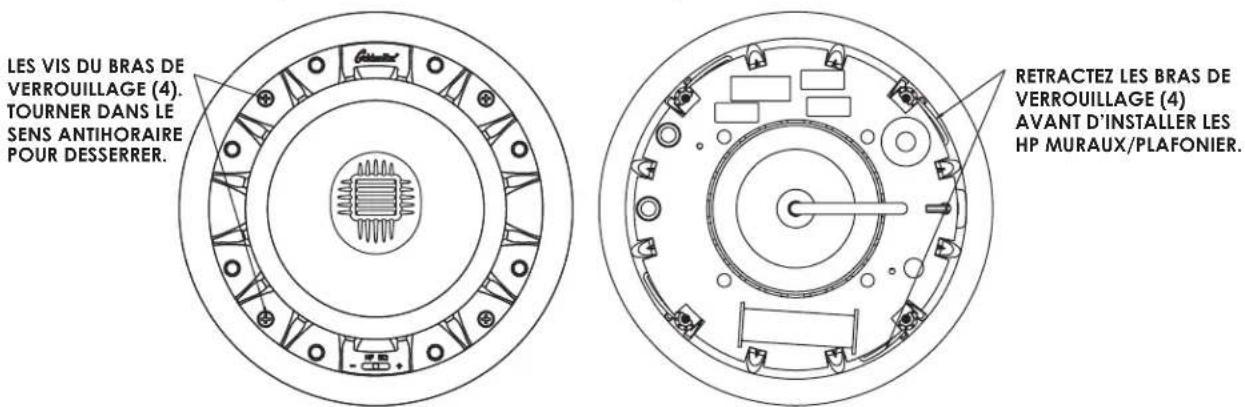

1. Desserrez les quatre bras de verrouillage rotatifs de l'enceinte en tournant les vis du bras à l'avant de l'enceinte d'un demi-tour à un tour dans le sens inverse des aiguilles d'une montre, juste assez pour permettre au bras de verrouillage de bouger librement (Figure 4).

- Assurez-vous que les bras de verrouillage rotatifs sont positionnés vers l'intérieur (Figure 5) afin que votre haut-parleur s'insère dans votre trou découpé.

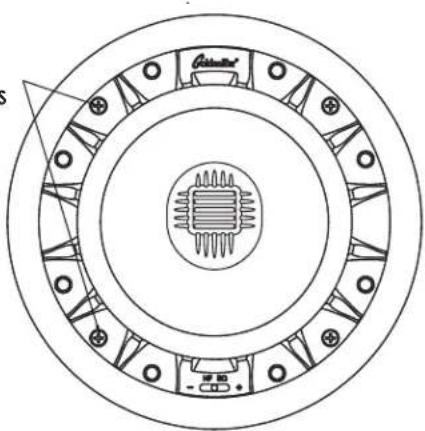

LES VIS DU BRAS DE VERROUILLAGE (4). TOURNER DANS LE SENS ANTIHORAIRE POUR DESSERRER. RETRACTEZ LES BRAS DE VERROUILLAGE (4) AVANT D'INSTALLER LES HP MURAUX/PLAFONIER.

Figure 4A (525/650) Figure 5A (525/650)

LES VIS DU BRAS DE VERROUILLAGE (4). TOURNER DANS LE SENS ANTIHORAIRE POUR DESSERRER. RETRACTEZ LES BRAS DE VERROUILLAGE (4) AVANT D'INSTALLER LES HP MURAUX/PLAFONIER.

Figure 4B (850) Figure 5B (850)

1. En tenant la lèvre avant du haut-parleur avec vos pouces et vos index, glissez délicatement le haut-parleur dans la découpe et maintenez-le fermement en place. (Figure 6).

1. Tout en maintenant en place, serrez les quatre vis du bras de verrouillage à l'aide d'un tournevis (Figure 7). Cela fera pivoter les bras de verrouillage et fixera l'enceinte au mur/plafond. NE SERREZ PAS TROP les vis du bras de verrouillage car cela pourrait endommager la cloison sèche. Si vous utilisez un tournevis électrique ou une perceuse, réglez le couple sur une valeur ne dépassant pas 7 po-lb (8dN-m).

TOURNER LES VIS (4) DU BRAS DANS LE SENS HORAIRE POUR SERRER LES BRAS DE VERROUILLAGE ET SÉCURISER LEHAUT- PARLEUR À LA SURFACE DE MONTAGE

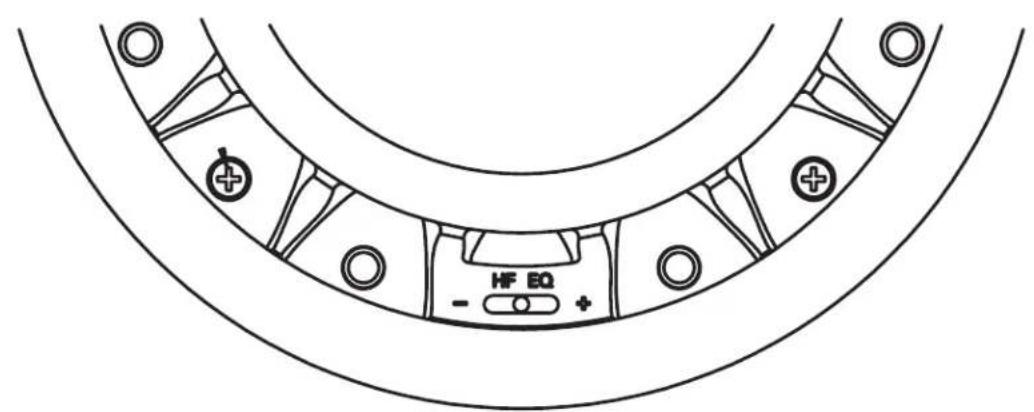

Réglage du contrôle d'égalisation haute fréquence du haut-parleur Invisa (commutateur HF EQ)

Nous suggérons de commencer avec la commande HF EQ (Figure 8) en position « + », dans des pièces typiques avec un équilibre de surfaces réfléchissantes et absorbantes. Si toutefois votre salle d'écoute est trop « brillante » en raison de nombreuses surfaces dures et réfléchissantes, sélectionnez la position centrale pour compenser efficacement ce type de problème acoustique de la pièce. Si le son dans la position d'écoute est encore trop brillant, sélectionnez la position « - » pour compenser davantage.

1. Fixez la grille en la plaçant sur le haut-parleur installé et en alignant les puissants aimants miniatures.

Réglage du Tweeter Pivotant

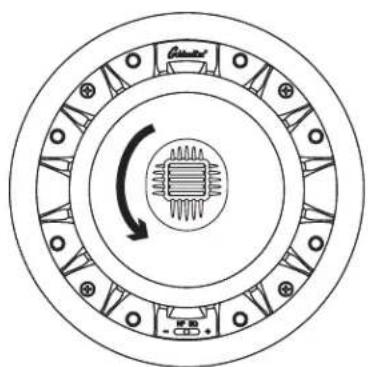

Les enceintes Invisa® intègrent un assemblage de tweeter orientable pour compenser les situations de placement moins qu'idéales et pour permettre un ajustement angulaire efficace pour les paires encastrées dans les murs. Si votre emplacement d'installation est tel que la zone d'écoute principale est bien éloignée de l'axe de l'enceinte, l'ensemble tweeter peut être tourné et incliné pour lui permettre d'être « dirigé » vers la zone d'écoute (voir Figure 9).

Pour orienter l'assemblage vers les meilleurs résultats :

1. Une fois le haut-parleur installé et la grille retirée, faites pivoter l'assemblage du tweeter de manière que les barres/fentes soient horizontales lorsqu'elles sont vues depuis la position d'écoute ;
2. Encore une fois, tout en regardant depuis la position d'écoute, inclinez l'ensemble du tweeter vers la position d'écoute ;
3. Pour les applications In-Wall, inclinez le tweeter vers l'intérieur vers le centre pour créer un ajustement angulaire.

Si vous rencontrez des difficultés avec vos haut-parleurs Invisa®, essayez les suggestions décrites ci-dessous. Si vous rencontrez toujours des problèmes, veuillez consulter votre revendeur agréé GoldenEar pour obtenir de l'aide.

1. Vérifier que tous les câbles de raccordement et cordons d'alimentation du système sont fermement branchés.
2. Vérifiez qu'aucun corps étranger ou liquide n'a pénétré dans le haut-parleur.
3. Si aucun son ne sort ou si le son est déformé d'une manière ou d'une autre et que vous êtes sûr que le système est correctement configuré, veuillez apporter le haut-parleur à votre revendeur agréé GoldenEar pour obtenir de l'aide. Mais assurez-vous d'appeler d'abord.

Service après-vente

Le service après-vente et le recours à la garantie pour les enceintes GoldenEar sont normalement assurés par le revendeur GoldenEar local. Toutefois, pour nous renvoyer l'enceinte directement, veiller à nous contacter d'abord, décrire le problème et demander une autorisation de renvoi ainsi que l'adresse du centre de service après-vente du fabricant le plus proche. Remarque : l'adresse indiquée dans ce document est celle de nos bureaux. Ne jamais renvoyer les enceintes à nos bureaux ni les renvoyer sans nous avoir d'abord contactés et obtenu une autorisation de renvoi.

The Quest Group dba

GoldenEar™

2621 White Road

Irvine, CA 92614 USA

Phone: [phone]

Nous sommes heureux d'offrir notre assistance pour toute question concernant les enceintes Invisa® et leur installation. Veuillez-vous adresser au revendeur GoldenEar le plus proche ou nous contacter directement au ([phone].

Directives de Recyclage et de Réutilisation pour l'Europe

Conformément à la directive WEEE (Waste Electrical and Electronic Equipment) de l'Union européenne en vigueur le 13 août 2005, nous souhaitons vous informer que ce produit peut contenir des matériaux réglementés qui, lors de leur élimination, selon la directive WEEE, nécessitent une réutilisation et un recyclage spéciaux.

Pour cette raison, GoldenEar (fabricant des haut-parleurs GoldenEar) s'est arrangé avec nos distributeurs dans les pays membres de l'Union européenne pour collecter et recycler ce produit sans frais pour vous. Pour trouver votre distributeur local, veuillez contacter le revendeur auprès duquel vous avez acheté ce produit ou rendez-vous sur notre site Web à l'adresse www.goldenear.com

Veuillez noter que le produit relève uniquement de la directive WEEE. Lors de l'élimination des emballages et autres matériels d'expédition, nous vous encourageons à recycler par les processus standards.

Fiches Techniques

Invisa® 525

Système Haut-Parleurs: Un tweeter AMT à ruban plié à haute vitesse et pivotant Un Haut-parleur Haute Définition de Médium/Grave avec Saladier Moulé de 5,25" (13,33 cm)

Efficacité: 90dB 1W/1M @ 4Ω (2.83V/1M)

Réponse de Fréquences: 45Hz–35kHz typical (-6dB on axis @ 100Hz, réponse anéchoïque des graves)

Système Haut-Parleurs: Un tweeter AMT à ruban plié à haute vitesse et pivotant Un Haut-parleur Haute Définition de Médium/Grave avec Saladier Moulé de 6.5" (16.5cm)

Efficacité: 90dB 1W/1M @ 4Ω (2.83V/1M)

Réponse de Fréquences: 43Hz–35kHz typique (-6dB on axis @ 65Hz, réponse anéchoïque des graves)

Dimensions: Haut-Parleur: 8.1" (20.6cm) diamètre x 3.4" (8.7cm) P Découpage: 7.1" (18cm) diamètre

Poids: Produit: 4 livres (1.8kg); Emballage: 5.5 livres (2.5kg)

Invisa® 850

Système Haut-Parleurs: Un tweeter de niveau Référence AMT à ruban plié à haute vitesse et pivotant Un Haut-parleur Haute Définition de Médium/Grave avec Bouchon de Phase à Multiples Ailettes (MVPP) et Saladier Moulé de 8" (20.3cm)

Efficacité: 91dB 1W/1M @ 4Ω (2.83V/1M)

Réponse de Fréquences: 40Hz–35kHz typique (-6dB on axis @ 70Hz, réponse anéchoïque des graves)

Poids: Produit: 7 livres (3.1kg); Emballage: 8.5 livres (3.9kg)

Les spécifications sont sujettes à changement sans préavis.

GoldenEar™

Garantie limitée

5 ANS POUR LES HAUT-PARLEURS ET LES CAISSES, 3 ANS POUR LES COMPOSANTS ELECTRONIQUES

GoldenEar™ garantit à l'acheteur de détail initial seulement que cette enceinte GoldenEar (le « Produit ») pièces et main-d'œuvre pendant une période de cinq (5) ans pour les haut-parleurs et les caisses et de trois (3) ans pour les composants électroniques à compter de la date de l'achat initial auprès d'un revendeur GoldenEar autorisé. Toutefois, cette garantie est automatiquement résiliée avant l'expiration du délai de cinq (5) ans pour les haut-parleurs et les caisses et de trois (3) ans pour les composants électroniques si l'acheteur de détail initial revend ou cède le Produit à tout tiers. L'acheteur de détail initial est désigné par « vous » ci-après. Les produits défectueux doivent être renvoyés accompagnés d'un justificatif de la date d'achat en port payé, assurance comprise, au revendeur autorisé auprès duquel vous avez acheté le Produit ou au centre de service après-vente du fabricant le plus proche. Le ou les Produits doivent être renvoyés dans l'emballage d'expédition d'origine ou son équivalent ; dans tous les cas, les risques de perte ou de dommages durant le transport sont assumés par vous. Si, après examen par le fabricant ou un revendeur GoldenEar autorisé, il est déterminé que le produit présente un défaut de pièce ou de main-d'œuvre à tout moment durant cette période de garantie, GoldenEar ou le revendeur GoldenEar autorisé s'engage, à son entière discrélation, à réparer ou à échanger ce Produit sans frais supplémentaires, sous réserve des conditions ci-dessous. Tous les Produits et pièces échangés deviennent la propriété de GoldenEar. Les Produits échangés ou réparés en vertu de la présente Garantie nous seront renvoyés dans un délai raisonnable en port dû.

La présente Garantie ne couvre pas les pièces et la main-d'œuvre nécessaires pour réparer les dommages causés par un accident, emploi abusif ou détourné, négligence, moyens d'emballage ou d'expédition insuffisants, utilisation commerciale, tension supérieure à la valeur maximale nominale de l'appareil, problème cosmétique de la caisse non directement imputable à un défaut de pièces ou de main-d'œuvre ou entretien, réparation ou modification du Produit n'ayant pas été autorisé par GoldenEar. GoldenEar n'offre aucune Garantie sur ses Produits s'ils ont été achetés auprès de revendeurs ou commerces autres que des revendeurs GoldenEar autorisés. Cette Garantie remplace toute autre garantie expresse. Si ce Produit présente un défaut de pièces ou de main-d'œuvre couvert par la Garantie ci-dessus, votre unique recours sera sa réparation ou son échange conformément aux dispositions ci-dessus. GoldenEar ne pourra en aucun cas être tenue responsable envers vous de quelconques dommages accidentels ou indirects résultant de l'utilisation ou l'incapacité à utiliser le Produit, même si GoldenEar ou un revendeur GoldenEar autorisé a été informé de la possibilité de tels dommages, ou en cas d'une quelconque réclamation par un tiers. Certaines juridictions n'autorisent pas l'exclusion ou les limites sur les dommages indirects et les limites ci-dessus peuvent ne pas s'appliquer à vous.

Toutes les garanties implicites sur le Produit sont limitées à la durée de la présente Garantie expresse. Certaines juridictions n'autorisent pas des limites sur la durée d'une Garantie implicite et les limites ci-dessus peuvent ne pas s'appliquer à vous.

CE UK CA

Ce produit est conforme aux exigences essentielles de la directive EMC 89/336/CEE

Copyright © 2023 GoldenEar. Tous droits réservés.

La reproduction en tout ou partie sans notre autorisation expresse est interdite.
