Type de produit	Détecteur d'inondation sans fil
Marque	Chuango
Modèle	WI210
Alimentation	2 piles AAA / LR03 1,5 V (fournies)
Autonomie en veille	12 mois
Intensité statique	< 29 μA
Intensité en alarme	< 23 mA
Distance de transmission	< 80 m (en zone dégagée)
Fréquence radio	433,92 MHz
Matériau du boîtier	Plastique ABS
Température de fonctionnement	-20 °C à +55 °C
Humidité de fonctionnement	< 80 % (sans condensation)
Dimensions du détecteur (L x l x H)	54 x 14,5 x 107 mm
Dimensions de la sonde (L x l x H)	35 x 30 x 15 mm
Poids (estimé avec piles)	Environ 100 g
Fonction principale	Détection d'inondation par conductivité des liquides
Type d'alarme	Signal sans fil vers le tableau de commande
Indicateur lumineux	Clignotement selon l'état
Contact anti-sabotage	Oui
Entretien	Remplacement des piles, nettoyage des sondes
Fixation	Vis pour la sonde, ruban adhésif double-face pour l'émetteur-récepteur

FOIRE AUX QUESTIONS - WI210 Chuango

Comment installer le détecteur d'inondation WI210 ?

Retirez la bande isolante des piles, puis fixez la sonde horizontalement à l'aide de vis à l'endroit où une fuite pourrait se produire. Fixez l'émetteur-récepteur avec du ruban adhésif double-face à une hauteur où le liquide n'atteint pas normalement, et dressez l'antenne.

Comment associer le détecteur au tableau de commande ?

Mettez le tableau de commande en mode d'acquisition, puis simulez une alarme en mettant la sonde en contact avec de l'eau. Un bip sonore confirme la connexion réussie.

Quelle est la portée du signal sans fil ?

La distance de transmission est inférieure à 80 mètres en zone dégagée.

Comment remplacer les piles du détecteur ?

Ouvrez le capot arrière avec un tournevis, remplacez les piles par deux nouvelles piles AAA/LR03 en respectant les polarités. Refermez le capot.

Que signifie le clignotement de l'indicateur lumineux ?

Un clignotement une fois indique une détection de liquide et l'envoi d'un signal. Un clignotement toutes les 2 secondes signifie que les piles sont presque épuisées.

Le détecteur peut-il être utilisé à l'extérieur ?

Il est conçu pour une utilisation en intérieur. La température de fonctionnement est de -20°C à +55°C, mais l'humidité ne doit pas dépasser 80% sans condensation.

Est-ce que le détecteur est résistant à l'eau ?

Le boîtier du détecteur n'est pas étanche. Seule la sonde entre en contact avec l'eau pour détecter une inondation. L'émetteur-récepteur doit être placé hors de portée des liquides.

Que faire si le détecteur ne s'associe pas au tableau ?

Vérifiez que les piles sont correctement insérées et que le tableau est en mode acquisition. Assurez-vous que la sonde est bien en contact avec l'eau. Si le problème persiste, contactez le support technique.

Quelle est la fréquence radio utilisée ?

Le détecteur utilise une fréquence de 433,92 MHz.

Comment nettoyer le détecteur ?

Nettoyez les sondes avec un chiffon doux et sec si des résidus s'accumulent. N'utilisez pas de produits chimiques. Remplacez les piles si nécessaire.

MODE D'EMPLOI WI210 Chuango

Ce détecteur d'inondation sans fil fonctionne selon le principe de la conductivité des liquides. Le détecteur est fiable et son installation est simple. Lorsqu'un liquide atteint les deux sondes du détecteur, un signal sans fil est envoyé vers le tableau de commande. Il est particulièrement adapté aux salles informatiques, ateliers et à tout local qui a besoin d'être protégé contre les inondations. Deux piles de type AAA ou LR03 de 1,5 V sont fournies avec le détecteur et garantissent une autonomie en veille de 12 mois.

Vue d'ensemble du produit

Indicateur lumineux Émetteur récepteur Sonde

Description de l'indicateur lumineux

Clignote une fois : Liquide détecté, envoi d'un signal sans fil vers le tableau de commande.

Clignote une fois toutes les 2 secondes : pile presque épuisée, Veuillez remplacer les piles immédiatement.

Description de la carte de circuit imprimé

Contact anti- sabotage AAA 1.5V LR03 AAA 1.5V LR03

Connexion avec le tableau de commande

Vérifiez que le tableau de commande est en mode d'acquisition puis simulez une alarme en mettant en contact la sonde du détecteur avec de l'eau. Lorsqu'un signal d'alarme est reçu par le tableau de commande, un bip sonore, qui indique que la connexion a été établie avec succès, retentit.

FR FR

Installation

1. Retirez la bande isolante ; le détecteur entrera en mode de fonctionnement normal.
2. Utilisez des vis pour fixer la sonde horizontalement sur le site de détection.
3. Utilisez du ruban adhésif double-face pour fixer l'émetteur-récepteur à une hauteur à laquelle le liquide n'est pas sensé atteindre dans les conditions normales et dressez l'antenne.

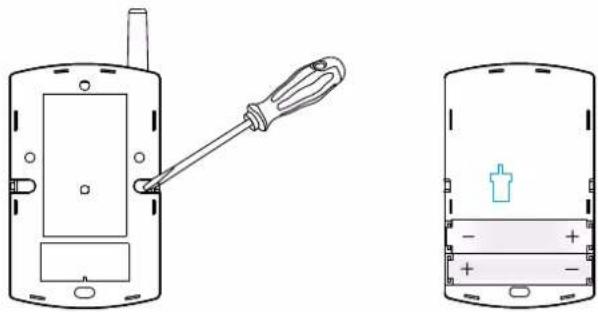

Remplacement des piles

Ouvrez le capot arrière avec un tournevis et remplacez les piles par des neuves en respectant les signes de polarité positive et négative.

Alimentation : 3 V CC (2 piles AAA ou LR03 1,5 V)

Intensité statique : < 29 μA

Intensité en alarme : < 23 mA

Distance de transmission : < 80 m (en zone dégagée)

Fréquence radio : 433-92 MHz

Matériau du boîtier : Plastique ABS

Condition de fonctionnement:

Température : -20 °C \~ +55 °C

Humidité relative : < 80 % (sans condensation)

Dimensions du détecteur (L x I x H) : 54 x 14,5 x 107 mm

Dimensions de la sonde (L x l x H) : 35 x 30 x 15 mm
