MODE D'EMPLOI BBH3230GB BOSCH

onservez cette notice d'utilisation. Si vous remettez l'aspirateur à une tierce personne, veuillez-y joindre sa notice d'utilisation. Utilisation conforme à l’usage prévu Respectez les consignes d‘utilisation afin d‘utiliser l‘ap- pareil correctement et en toute sécurité. Utilisez l‘appareil uniquement : en conformité avec la présente notice d’utilisation. avec des pièces et accessoires d’origine. En cas de dommages dus à l’utilisation de produits tiers, le droit à la garantie expire. pour nettoyer les surfaces. pour un usage domestiqu e privé et dans les pièces fermées d’un domicile, à la température ambiante. à une hauteur maximale de 2000 m au-dessus du ni- veau de la mer. Pour éviter des blessures et des dommages , l'aspira- teur ne doit pas être utilisé pour : aspirer sur des personnes ou des animaux. l'aspiration de : − substances nocives, coupantes, chaudes ou incan- descentes. − substances humides ou liquides. − substances et gaz facilement inflammables ou explosifs. −cendres, suie des poêles et d'installations de chauffage central. − poussières de toner provenant d'imprimantes et de photocopieurs. Pièces détachées, accessoires Tout comme nos pièces détachées d'origine, nos ac- cessoires d'origine et nos accessoires spéciaux sont adaptés aux propriétés et aux exigences de nos aspira- teurs. Par conséquent, nous vous recommandons d'uti- liser exclusivement nos pièces détachées d'origine, nos accessoires d'origine et nos accessoires spéciaux d'origine. Ainsi, vous pouvez garantir une grande durée de vie ainsi qu'une qualité supérieure durable de la puissance d e nettoyage de votre aspirateur.

Remarque: L'utilisation de pièces détachées et d'accessoires/ accessoires spéciaux non appropriés ou de qualité moindre peut entraîner des dommages sur votre as- pirateur qui ne sont pas couverts par notre garantie dans la mesure où ces dommages ont expressément été causés par l'utilisation de tels produits. Consignes de sécurité Cet aspirateur répond aux règles techniques reconnues et aux prescriptions de sécu- rité applicables. L'appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacités phy- siques, sensorielles ou men- tales restreintes ou ayant un manque d'expérience et / ou de connaissances s'ils sont sous surveillance ou ont été informés de la manipula- tion sûre de l'appareil et ont compris les dangers qui en résultent. Ne permettez jamais aux en- fants de jouer avec l’appareil. Le nettoyage de l’appareil, et l’entretien par l’utilisateur, sont des activités qu’il ne faut pas permettre aux en- fants sans surveillance. Les sacs plastiques et les films doivent être conservés hors de la portée de jeunes enfants et être éliminés. >= Il y a risque d'asphyxie ! Utilisation correcte Pour recharger, utiliser exclusivement le câble de charge compris dans la livraison. Raccorder et mettre en service le cordon de charge uniquement selon les indications figurant sur la plaque signalétique. Rangez et chargez l'appareil uniquement à l'intérieur. N'exposez pas l'appareil à des températures infé- rieures à 0°C e t supérieures à 40°C. Ne jamais aspirer sans sac aspirateur ou bac à pous- sières, filtre de protection du moteur et filtre de sortie d'air. >= L'appareil risque d'être endommagé ! Evitez d'aspirer avec le suceur et le tube à proximité de la tête. >= Il y a risque de blessure ! Ne plus utiliser le cordon de charg e s'il est endom- magé ; le remplacer par un câble de chargement d'ori- gine. Pour débrancher le cordon de charge, ne pas tirer sur le cordon d'alimentation mais sur la fiche. Ne pas tirer le cordon de charge par-dessus d'arêtes coupantes et ne pas le coincer. Avant tous travaux sur l'aspirateur, éteindre l'appareil ou bien débrancher le cordon de charge du s ecteur.11 Ne pas mettre l'aspirateur en service s'il est défec- tueux. En cas de panne, éteindre l'appareil ou bien débran- cher le cordon de charge du secteur. Pour éviter tout danger, seul le service après-vente agréé est autorisé à effectuer des réparations et à remplacer des pièces sur l’aspirateur. Dans l es cas suivants, il faut immédiatement mettre l'appareil hors service et appeler le service après- vente : − si par inadvertance vous avez aspiré du liquide ou si du liquide est parvenu à l'intérieur de l'appareil − si l'appareil est tombé et est endommagé. Ne pas exposer l'aspirateur aux influences atmosphé- riques, à l'humidité ni aux sources d e chaleur. Ne pas mettre des substances inflammables ou à base d'alcool sur les filtres (filtre de protection du moteur, filtre de sortie d'air etc.). L'aspirateur n'est pas approprié au travail de chantier. >= L'aspiration de gravats risque d'endommager l'appareil. Eteignez l'appareil si vous ne l'utilisez pas. Pour des raisons de sécurité, l’appareil est équipé d’une sécurité anti-surchauffe afin de protéger la batterie et les moteurs. Si la batterie ou l’appareil deviennent trop chauds, l’appareil s’éteint automati- quement. >= L’appareil doit refroidir pendant environ 30 min avant de pouvoir de nouveau être utilisé. L'emballage protège l'aspirateur des dommages pen- dant le transport. Nous recommandons par consé- quent de conserve r l'emballage pour des transports ultérieurs. Batterie au lithium-ion Lisez toutes les notices et consignes de sécurité. >=Le non-respect des notices et consignes de sécu- rité peut provoquer des chocs électriques, des incendies et/ou de graves blessures. Conservez toutes les notices et consignes de sécurité pour une utilisation ultérieure. Protégez la batterie d e la chaleur, par ex. même contre une exposition prolongée aux rayons du soleil, un in- cendie, l'eau et l'humidité. >= Il existe un risque d'explosion. En cas d'endommagement et d'utilisation incorrecte de la batterie, des vapeurs peuvent s'échapper. Res- pirez de l'air frais et en cas de troubles, consultez un médecin. >=Les vapeurs peuvent irriter les voies respiratoires. En cas d’utilisation inadéquate, du liquide peut s'échapper de la batterie. Évitez tout contact avec ce liquide. En cas de contact accidentel, rincez abondam- ment à l'eau. Si du liquide entre en contact avec vos yeux, consultez immédiatement un médecin. >=Le liquide s'échappant d'une batterie pe ut irriter la peau ou provoquer des brûlures. Remarques sur le transport Les batteries au lithium-ion intégrées sont soumises aux exigences du droit relatif aux marchandises dange- reuses. Les batteries peuvent être transportées par l'utilisateur sur la route sans autres dispositions. En cas d'expédition par un tiers (par ex. transport aérien ou routier), des exigences particulières doiv ent être res- pectées en termes d'emballage et de marquage. Dans ce cas, pour la préparation de l'équipement à envoyer, il faut faire appel à un expert spécialisé dans le transport de marchandises dangereuses. Conseils pour la mise au rebut Eliminez l’emballage en respectant l’envi-ron- nement. Cet appareil est marqué selon la di- rective européenne 2012/19/UE relative aux appareils électriques et électroniques usa- gés (waste e lectrical and electronic equip- ment – WEEE). La directive définit le cadre pour une reprise et une récupération des ap- pareils usagés applicabl es dans les pays de la CE. S’informer auprès du revendeur sur la procédure actuelle de recyclage. Emballage L'emballage protège l'aspirateur des dommages pendant le transport. Il est constitué de matériaux écologiques et est donc recyclable. Les matériaux d'emballage qui ne sont plus utilisés doivent être mis au rebut aux points collecteurs du système de

cyclage « Point vert ». Appareil usagé Cet appareil contient des accus lithium-ion rechar- geables. C'est pourquoi l'appareil doit uniquement être mis au rebut par le service après-vente et le commerce spécialisé agréés. Accus/piles Veuillez observer les remarques relatives au trans- port. Seul du personnel spécialisé est autorisé à retir

les accus intégrés, pour la mise au rebut. L'ouverture de la coque du boîtier peut détruire l'aspirateur. Uniquement pour les professionnels qualifiés: Pour sortir l'accu de l'aspirateur, actionnez le bou- ton Marche/Arrêt (Fig.

) jusqu'à ce que l'accu soit entièrement déchargé. Dévissez les vis du boîtier et retirez la coque du boîtier pour sortir l'ac- cu. Pour éviter tout court-circuit, séparez les raccor- dement de l'accu les uns après les autres et isolez immédiatement les pôles. Même en cas de décharge totale, l'accu contient une capacité résiduelle pouvant être libérée en cas de court-circuit.12

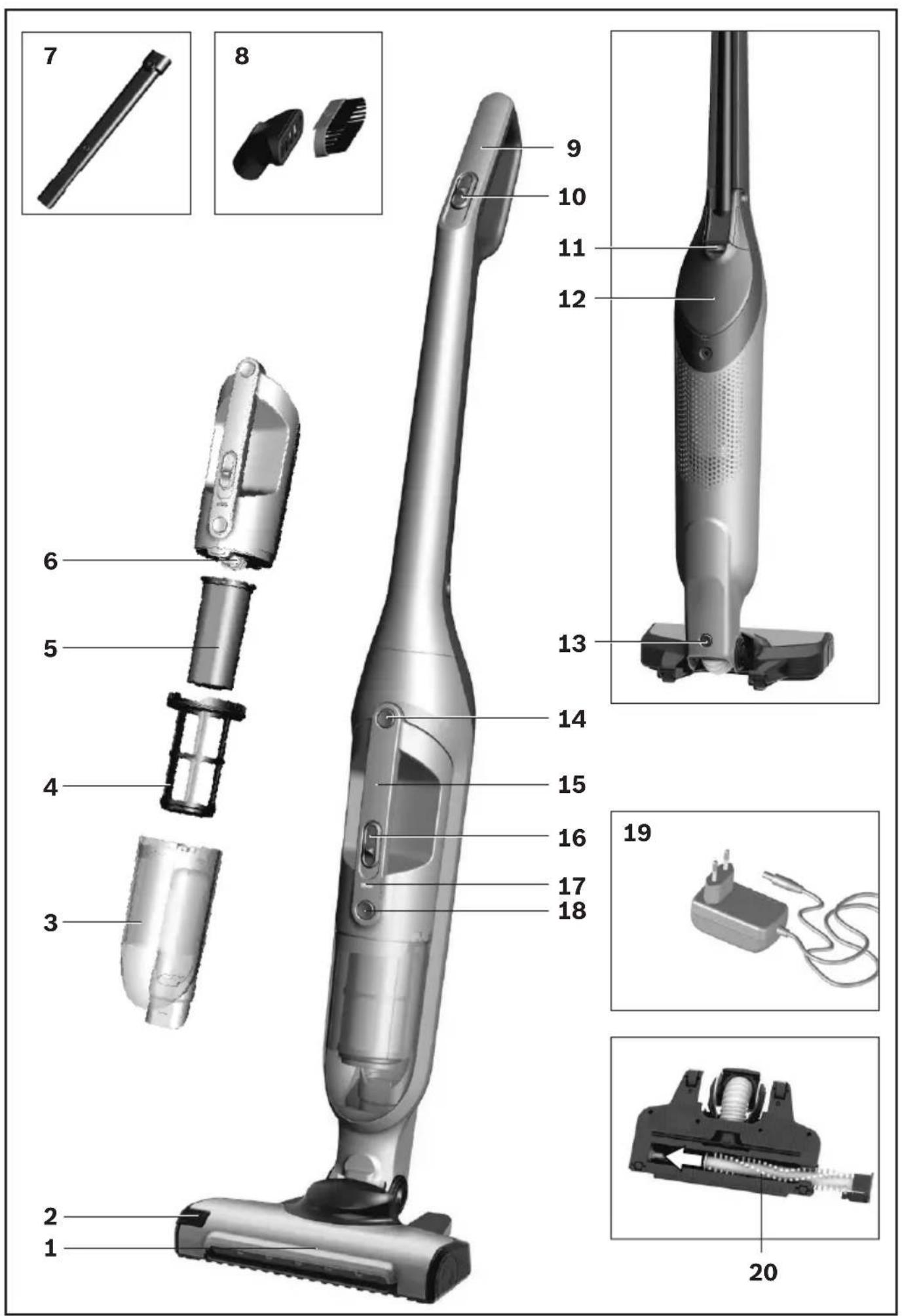

Nous vous remercions d'avoir choisi un aspirateur Bosch de la série BBH3/BCH3. Cette notice d'utilisation présente différents modèle s BBH3/BCH3. Il se peut donc que toutes les caractéris- tiques et les fonctions décrites ici ne concernent pas votre aspirateur. Utilisez exclusivement les accessoires d'origine Bosch. Ils sont spécialement conçus pour vot- re aspirateur, pour vous permettre d'obtenir un résul- tat de nettoyage optim al. Description de l'appareil 1 Brosse pour sols avec électrobrosse 2 Bouton de déverrouillage de la brosse rotative 3 Collecteur de poussières 4 Unité de filtre extérieure 5 Cartouche de filtre avec filtre de protection du moteur et filtre mousse 6 Bloc moteur 7 Suceur long télescopique* 8 Suceur combiné* 9 Poignée de l'aspirateur balai 10 Commutat eur à curseur de l'aspirateur balai 11 Emplacement pour suceur télescopique 12 Compartiment de rangement pour suceur combiné 13 Bouton de déverrouillage de la brosse pour sols 14 Bouton de déverrouillage de l'aspirateur à batterie portatif 15 Poignée de l'aspirateur à batterie portatif 16 Commutateur à curseur de l'aspirateur à batterie portatif 17 Témoin de l'état de charge de la batterie 18 Bouton de déverrouillage du collecteur de pous- sières 19 Cordon de charge* 20 Brosse rotative Avant la première utilisation Figure

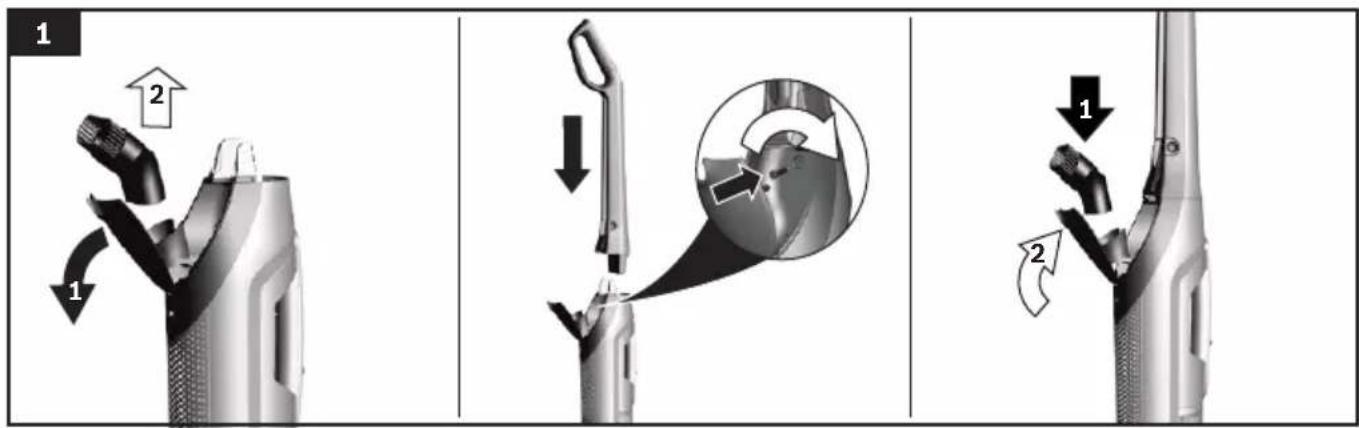

Ouvrez le compartiment de rangement et retirez le suceur combiné.

Fixez la poignée avec précaution sur le boîtier prin- cipal et vissez-la.

Posez l'accessoire combiné dans le compartiment de rangement et fermez ce de rnier. Figure

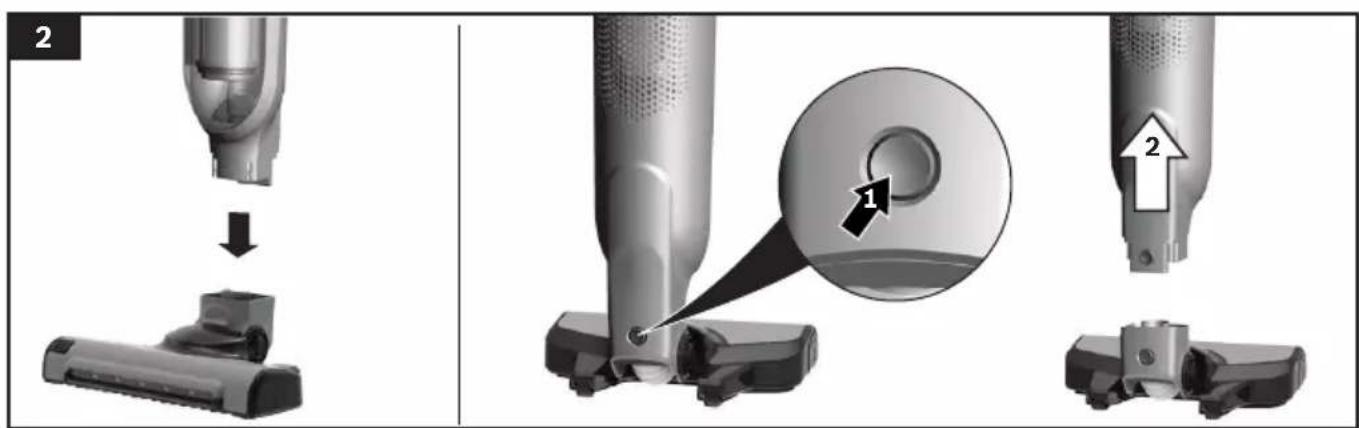

Fixez l'aspirateur balai dans la brosse pour sols et encliquetez-le.

Pour désenclencher la brosse pour sols, appuyez sur le bouton de déverrouillage et retire z l'aspirateur ba- lai de la brosse. Rechargement

Attention : Avant d'utiliser l'aspirateur pour la première fois, ses batteries doivent être entièrement chargées. Pour recharger la batterie, utilisez exclusivement le chargeur compris dans la livraison. Raccordez et mettez en service le chargeur uniquement selon les indications figurant sur la plaque signalétique. Ne rechargez pas l'appareil à des températures inféri- eur es à 0°C ni supérieures à 40°C. Figure

Pour recharger l'aspirateur, placez-le à proximité d'une prise. L'appareil peut être posé librement dans la pièce. Figure

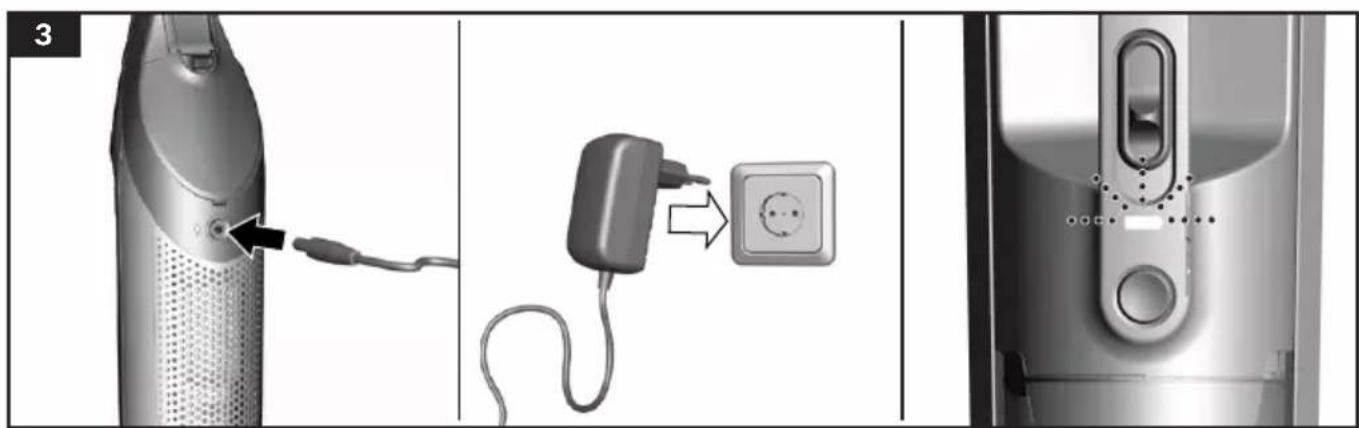

Connectez le chargeur dans la prise située à l'arrière de l'appareil.

Connectez la fiche du câble de charge dans la prise secteur.

Le témoin de charge clignote lentement en blanc pendant le chargement.

Lorsque la batterie est complètement chargée, le tém oin de charge s'allume en bleu et s'éteint après quelques minutes. La batterie n'est alors plus char- gée. Pour vérifier si la charge est correcte, débran- chez brièvement l'appareil du secteur. Le témoin s'allume ensuite de nouveau en blanc.

Il n'est pas souhaitable de laisser l'appareil, une fois entièrement chargé, connecté au câble de charge e t à la prise.

Le bloc secteur du cordon de charge et l'appareil chauffent pendant la charge. Cela est normal et sans risque. Témoin de fonctionnement État de fonctionnement Fonction témoin de la batterie Mode normal Le témoin s'allume en blanc Charge de la batterie < à 20 % Le témoin clignote en rouge La batterie est vide Le témoin s'éteint Processus de charge Le témoin clignote lente- ment en blanc La batterie est entière- ment chargée Le témoin s'allume en blanc et s'éteint après environ 2 minutes Sécurité de sur/sous- température L'af fich a ge s'allume en rouge e t s'éteint après environ 10 secondes.

• selon l'équipement20 Utilisation de l'aspirateur balai Aspiration Figure

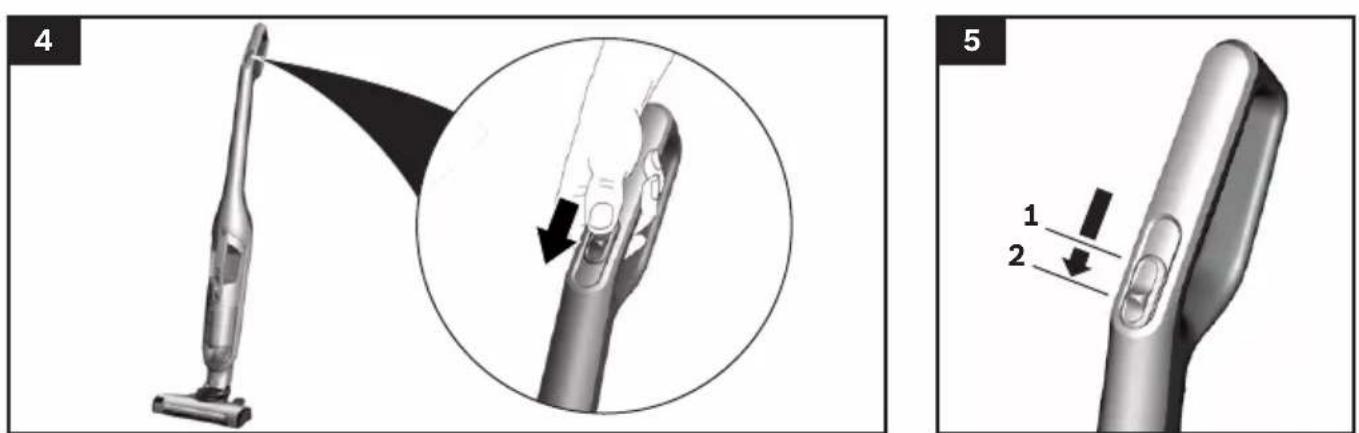

Actionnez le commutateur à curseur dans le sens de la flèche. Réglage de la puissance d'aspiration Figure

Poussez le commutateur à curseur dans la position souhaitée pour régler la puissance d'aspiration :

Niveau de puissance 1 1 Aspiration avec une brosse électrique activée. Pour des tâches de nettoyage usuelles sur toutes les sur- faces. L'appar eil atteint la durée de marche maximale dans ce réglage.

Niveau de puissance 2 2 Aspiration avec une brosse électrique activée. Pour des tâches de nettoyage difficile s sur toutes les sur- faces (surtout sur les tapis). L'appar eil atteint une durée de marche plus courte dans ce réglage. Durée de marche Comme toutes les batteries au Lithium-Ion, la batterie peut s'user naturellement. Ave c le temps, la capacité de la batterie diminue, ainsi que sa durée de marche. Il s'agit là d'un processus de vieillissement naturel qui ne vient pas d'un défaut de matériaux ou de fabrica- tion, ni d'un vice. BBH3/BCH3 25,2V BBH3/BCH3 21,6V En mode normal avec une brosse pour sols pour des tâches de net- toyage normales Jusqu'à 55 min. Jusqu'à 50 min. En mode turbo avec embout électrique pour plancher ou aspirateur manuel sur piles pour des tâches de nettoya- ge complexes. Jusqu'à 20 min. Jusqu'à 18 min. Figure

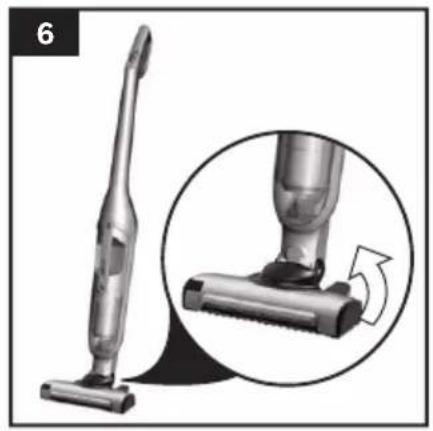

Lors de courtes pauses d'aspiration, l'appareil peut être posé librement dans la pièce. Pour cela, bascu- lez l'aspirateur légèrement vers l'avant en direction de la brosse.

Attention : pour ranger l'appareil, éteignez-le impérativement du fait que la brosse rotative risque d'endommager le revêtement de sol lors de l'immobilisation de l'aspirateur. Utilisation de l'aspirateur à batterie portatif Figure

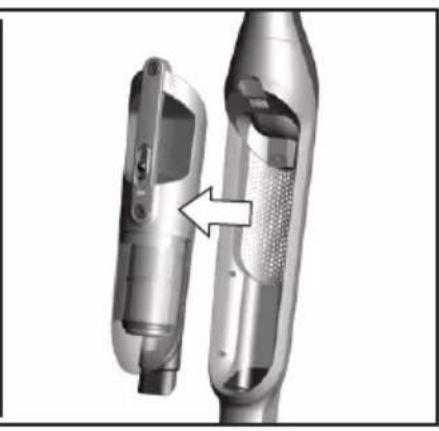

Déverrouillez l'aspirateur à batterie portatif en acti- onnant le bouton de déverrouillage et extrayez-le de l'aspirateur balai. Aspiration avec des accessoires supplé- mentaires Figure

Pour aspirer à des endroits difficiles d'accès et au- dessus de la tête.

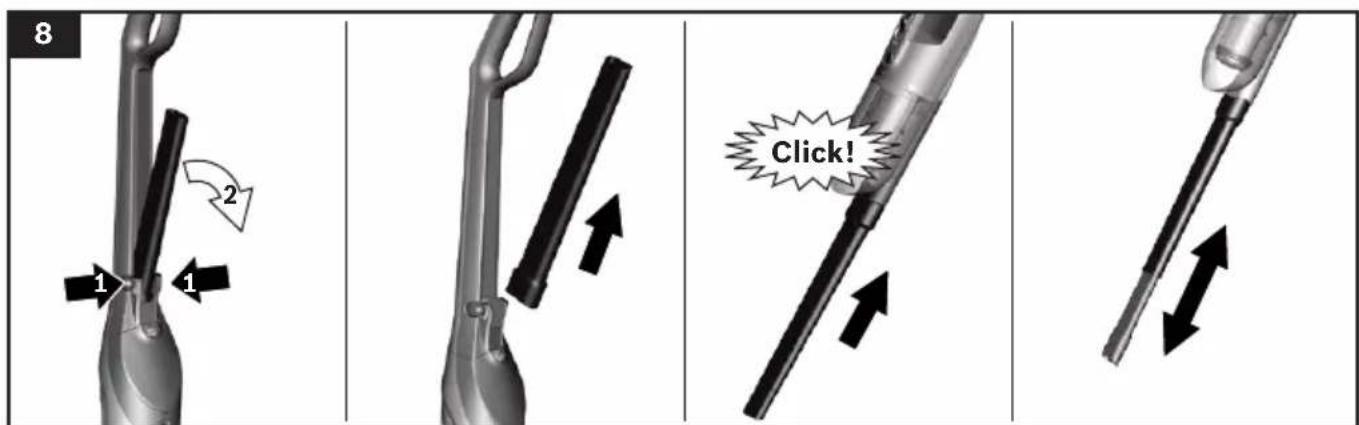

Ouvrez l'emplacement de l'accessoire via la poignée encastrée, retirez le suceur long, placez-le sur le trou d'aspiration de l'aspirateur à batterie portatif et encliquetez-le.

Le suceur long peut être étendu si nécessaire. Pour ce faire, appuyez sur le bouton de déverrouillage, étirez le suceur long et encliquetez-le à sa position finale.

Après utilisation, repliez si nécessaire le suceur long, placez-le dans l'emplacement pour acces- soires et fermez ce dernier. Figure

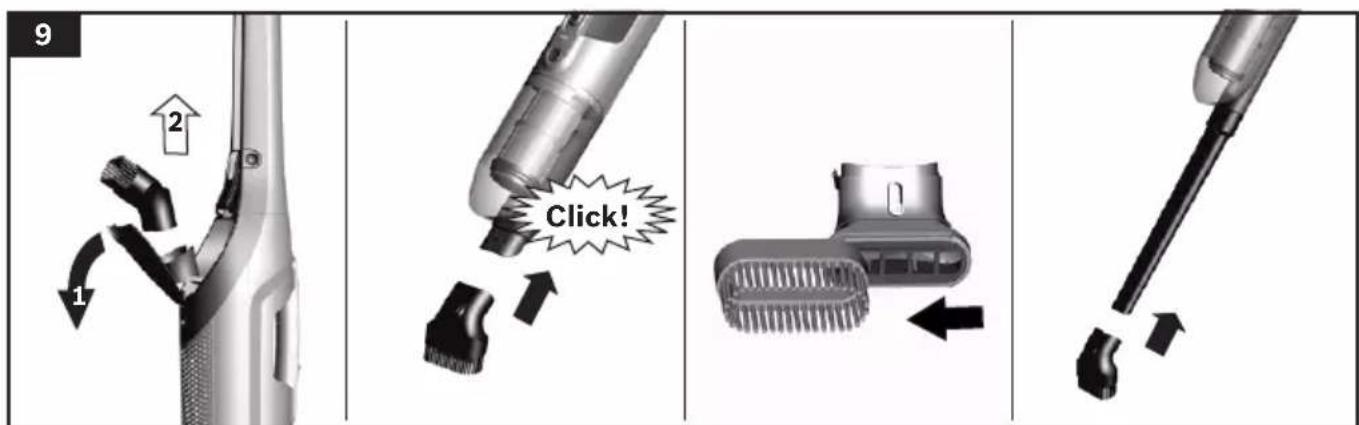

Suceur combiné avec brosse aspirateur et suceur ameublement pour aspirer les châssis de fenêtres, armoires, meubles etc.

Ouvrez le compartiment de rangement, retirez le su- ceur combiné, placez-le sur le trou d'aspiration de l'aspirateur à batterie portatif et encliquetez-le.

L'accessoire brosse pour meuble peut être expulsé sur le côté. Le suceur ameublement se trouve en dessous.

Le suceur combiné peut aussi être placé au sommet du suceur long.

Après utilisation, rangez de nouveau le suceur com- biné dans le compartiment des accessoires, refer- mez ce dernier et enclique tez-le. Recharge de l'aspirateur à batterie portatif Figure

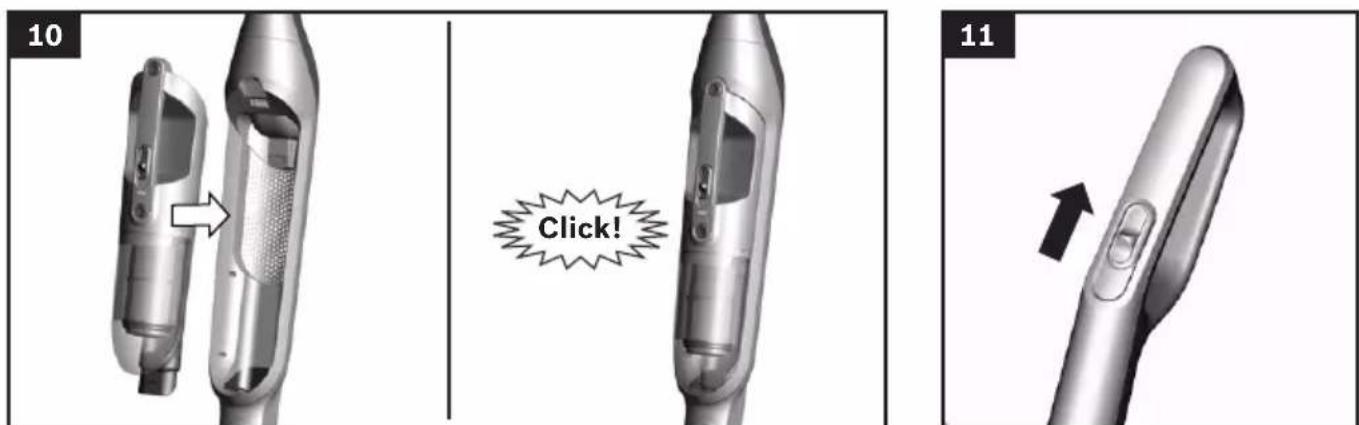

Pour recharger l'aspirateur à batterie portatif, re- mettez-le dans l'aspirateur balai et verrouillez-le. Vérifiez le bon positionnement. Après utilisation Figure

Éteignez l'appareil après le nettoyage.

• selon l'équipement21 Vidage du bac à poussières Afin d'obtenir un résultat de nettoyage optimal, il est recommandé de vider le collecteur de poussières après chaque utilisation, et au plus tard lorsque la poussière a atteint le repère du collecteur de poussières. Nous vous recommandons de veiller à ne pas dépasser le repère du collecteur de poussières, car cela conduit à un important encrassement du filtre. Figure

Retirez l'aspirateur à batterie portatif de l'aspirateur balai. Figure

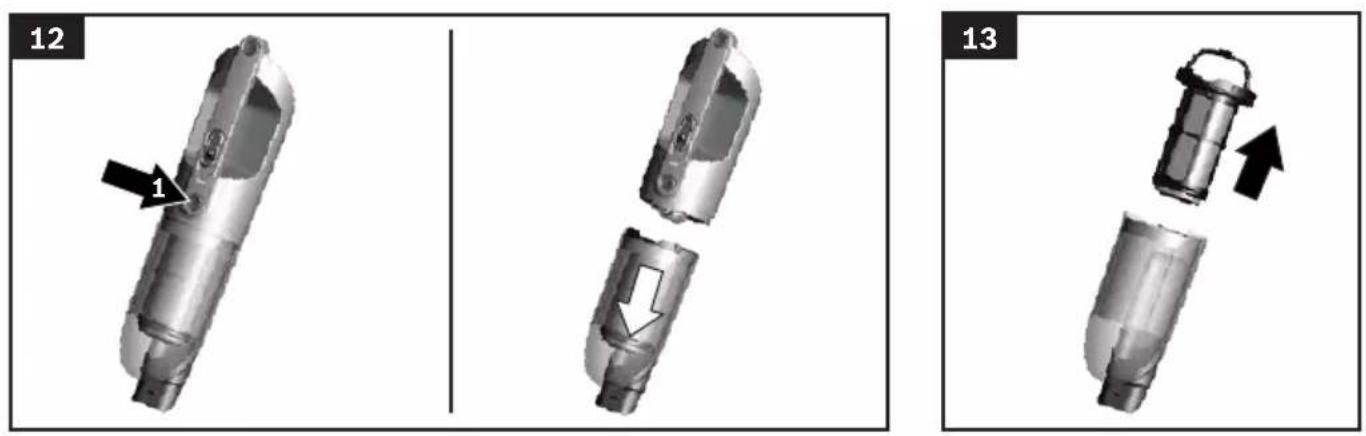

Déverrouillez le bac à poussières à l'aide du bouton de déverrouillage et retirez-le du bloc-moteur. Figure

Extrayez l'unité de filtre du collecteur de poussières.

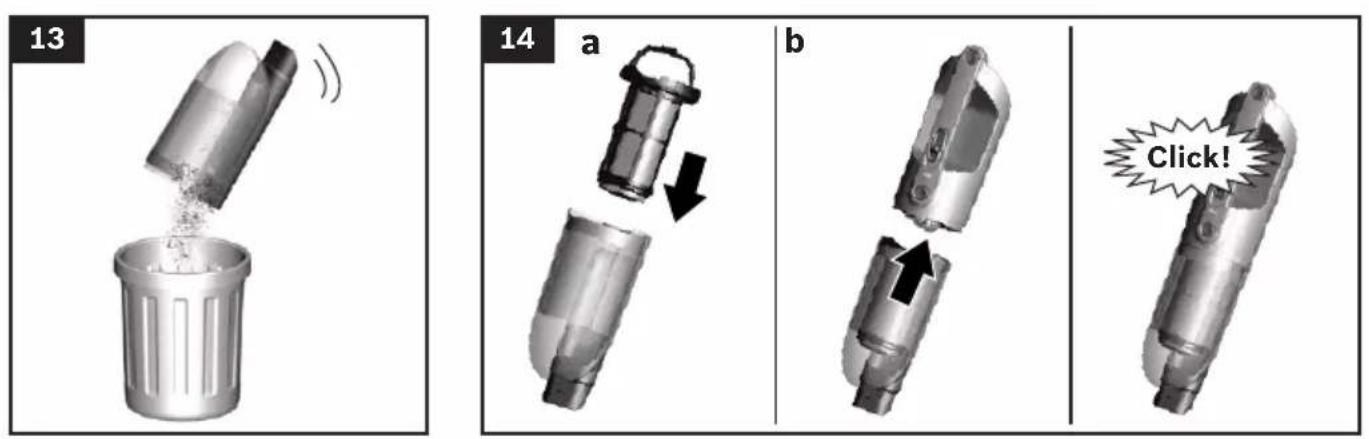

Videz le collecteur de poussières. Figure

Éliminez les saletés éventuellement présentes en- dessous de l'ouverture d'éjection. a) Insérez l'unité de filtre dans le collecteur de pous- sière s, tout en veillant à ce qu'elle soit correctement en place b) Posez le bac à poussières sur le bloc-moteur et ver- rouillez-le de manière audible.

Attention : si vous sentez une résistance en installant le collecteur de poussières, vérifiez si les filtres sont au complet et si l'unité de filtre et le collecteur de poussières sont correctement mis en place. Nettoyage des filtres L'unité de filtre extérieure et la cartouche de filtre doi- vent être nettoyées régulièrement, afin qu e l'aspirateur fonctionne de façon optimale.

Attention : le nettoyage du filtre est uniquement possible lorsque l'appareil est éteint. N'aspirez jamais sans unité de filtre extérieure avec la cartouche de filtre en place. Figure

Nettoyage de l'unité de filtre extérieure

Mise hors tension de l'appareil. Figure

Retirez l'aspirateur à batterie portatif de l'aspirateur balai. Figure

Déverrouillez le bac à poussières à l'aide du bouton de déverrouillage et retirez-le du bloc-moteur. Figure

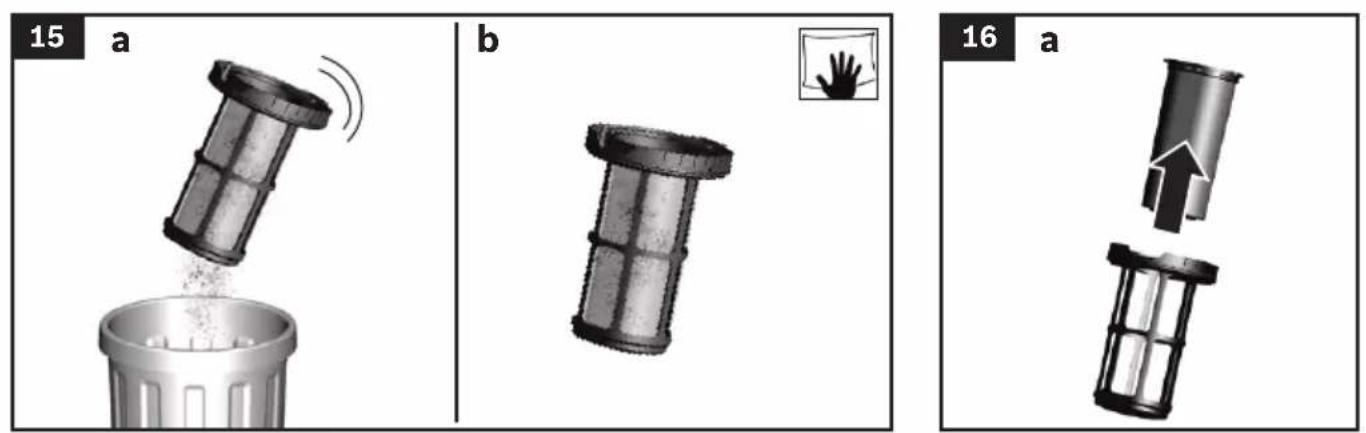

Extrayez l'unité de filtre du collecteur de poussières. a) Généralement il suffit de secouer ou de tapoter légère- ment toute l'unité de filtre lors du vidage du collecteur de poussières, afin que les éventuelles saletés se dé- collent. b) Si cela ne suffit pas, veuillez utiliser un chiffon sec pour enlever les saletés sur la surface. Figure

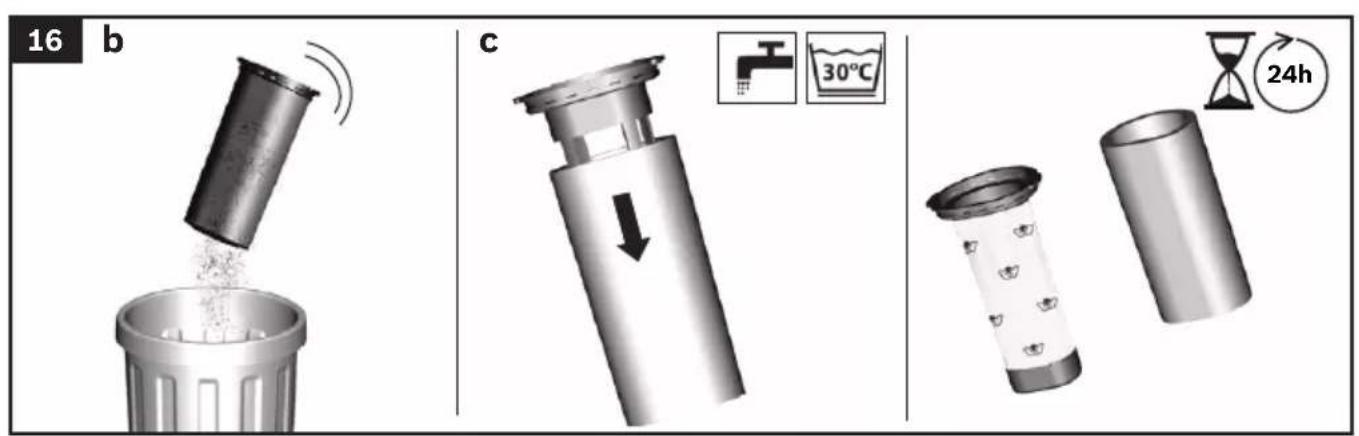

Nettoyage de la cartouche de filtre a) Extrayez la cartouche de filtre de l'unité de filtre. b) Nettoyez d'abord la cartouche de filtre en la tapotant. c) Retirez le filtre mousse de la protection du moteur et lavez-le séparément. Laissez complètement sécher le filtre mousse et le filtre de protection du moteur, (env. 24h).

Après le montage du filtre mousse, remettez en place l'unité de filtre dans le collecteur de poussières. En cas de besoin, il est possible d'acheter de s filtres neufs auprès de notre service après-vente. Nettoyage de la brosse pour sols Avant chaque entretien, éteignez l'aspirateur et dé- branchez-le ou bie n séparez-le du cordon de charge. Figure

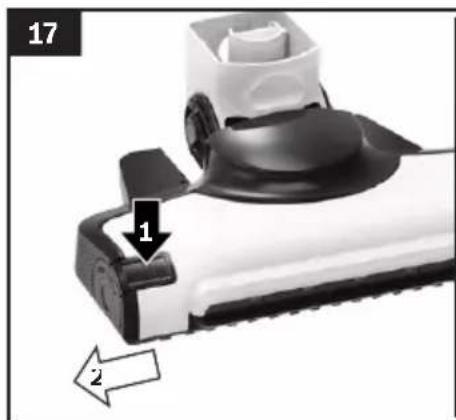

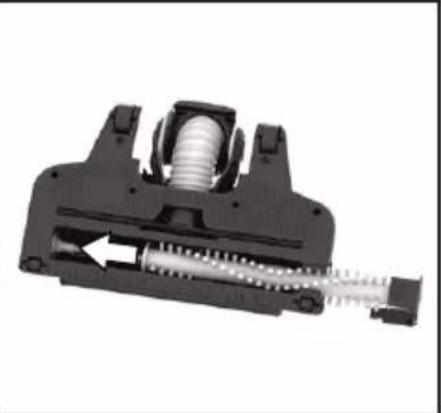

Déverrouillez la brosse rotative en appuyant sur le bouton de déverrouillage et retirez-la latéralement de la brosse pour sols.

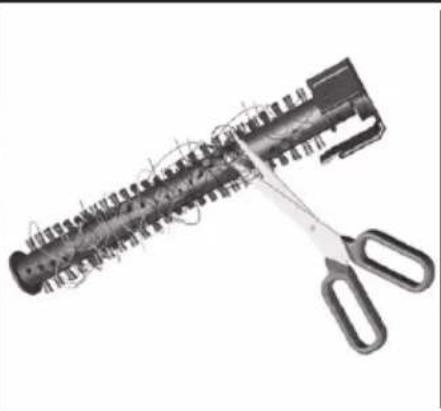

Coupez les fils et cheveux enroulés avec des ciseaux le long de l'encoche prévue à cet effet et enlevez-les.

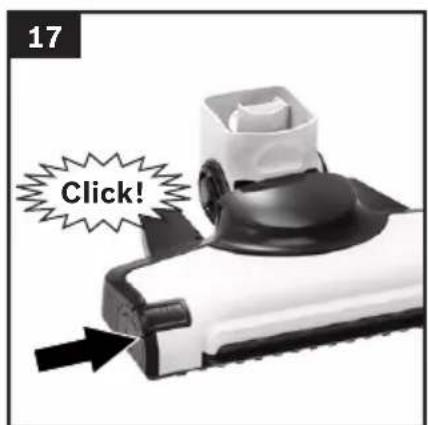

Introduisez la brosse rotative latéralement dans la brosse pour sols, le long de la tige de guidage, et verrouillez-la au moyen du bouton de déverrouillage.

Attention : la brosse pour sols doit uniquement être utilisée avec la brosse rotative en place.

Attention : Le s brosses pour sols sont soumises à une certai- ne usure en fonction de la nature de votre sol dur (par ex. carrelages rustiques, rugueux). C'est pour- quoi, vous devez vérifier régulièrement la semelle de la brosse. Des semelles de brosse usées, à arêtes coupantes, peuvent occasionner des dommages sur d es sols durs fragiles tels que parquets ou lino- léum. Le fabricant décline toute responsabilité pour d'éventuels dommages résultant d'une brosse pour sols usée. Entretien Avant chaque nettoyage de l'aspirateur balai ou de l'aspirateur à batterie portatif, il faut l'éteindre et le séparer du cordon de charge. L'aspirateur et le s acces- soires peuvent être entretenus avec un produit de net- toyage pour plastique usuel du commerce.

Attention : n'utilisez pas de produits récurants, de nettoyants pour vitres ni de nettoyants universels. Ne plongez jamais l'aspirateur dans l'eau. Sous réserve de modifications techniques.

• selon l'équipement22
