QM45A - Machine à glace Manitowoc - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de machine	Machine à glace Manitowoc QM45A
Capacité de production	Environ 200 kg de glace par jour
Type de glace produite	Glace en cubes
Dimensions (L x P x H)	Environ 61 x 76 x 91 cm
Poids	Environ 70 kg
Alimentation électrique	230 V, 50 Hz
Consommation d'eau	Environ 4,5 litres par cycle
Utilisation	Idéale pour les restaurants, bars et événements
Maintenance	Nettoyage régulier recommandé, vérification des filtres
Sécurité	Équipée de dispositifs de sécurité pour éviter les surcharges
Garantie	Garantie limitée de 2 ans sur les pièces
Accessoires inclus	Pas d'accessoires spécifiques inclus

FOIRE AUX QUESTIONS - QM45A Manitowoc

Pourquoi ma machine à glace Manitowoc QM45A ne produit-elle pas de glace ?

Vérifiez si la machine est correctement alimentée en électricité et si le robinet d'eau est ouvert. Assurez-vous également que le filtre à eau n'est pas obstrué.

Comment nettoyer la machine à glace Manitowoc QM45A ?

Pour nettoyer, éteignez la machine et débranchez-la. Utilisez un nettoyant recommandé par le fabricant pour nettoyer l'intérieur et l'extérieur, puis rincez soigneusement.

La glace produite a une odeur ou un goût désagréable, que faire ?

Cela peut être dû à un filtre à eau sale ou à une mauvaise qualité de l'eau. Remplacez le filtre et utilisez de l'eau propre. Nettoyez également la machine.

Comment régler la taille des glaçons produits par ma Manitowoc QM45A ?

La taille des glaçons peut être réglée via le panneau de contrôle. Consultez le manuel d'utilisation pour des instructions spécifiques sur le réglage.

Quel est le niveau sonore normal pour la Manitowoc QM45A ?

Un niveau sonore normal se situe entre 55 et 70 décibels. Si la machine produit un bruit excessif, il peut y avoir un problème mécanique.

La machine affiche un code d'erreur, que dois-je faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Suivez les instructions pour le résoudre ou contactez le service technique si nécessaire.

À quelle fréquence dois-je entretenir ma machine à glace Manitowoc QM45A ?

Un entretien régulier est recommandé tous les 6 mois, mais cela peut varier selon l'utilisation. Vérifiez régulièrement les filtres et nettoyez la machine.

Comment installer la Manitowoc QM45A ?

Assurez-vous que la machine est placée sur une surface plane et stable. Suivez les instructions d'installation dans le manuel pour raccorder l'eau et l'électricité.

MODE D'EMPLOI QM45A Manitowoc

Références des modèles 25

Accessoires 25

Système de filtration d'eau Tri-Liminator 25

Nettoyant et désinfectant Manitowoc 25

Section 2

Instructions d'installation 26

Emplacement de la machine à glaçons 26

Machine à glaçons Chaleur de rejet 26

Niveler la machine à glaçons 26

Alimentation électrique 27

Tension 27

Fusible/Disjoncteur 27

Caractéristiques électriques 27

Service d'eau/Évacuations d'eau 27

Alimentation en eau 27

Raccordements d'évacuation 27

Dimensionnement/Raccordement des conduites d'alimentation en eau

et d'évacuation 28

Liste de vérification d'installation 29

Avant la mise en marche de la machine à glaçons 29

Inspection de la machine à glaçons 29

Section 3

Fonctionnement

Séquence de fabrication des glaçons 30

Mise en marche initiale ou mise en marche après arrêt automatique ..... 30

Séquence de congélation 30

Séquence de démoulage 30

Arrêt automatique 30

Vérifications opérationnelles 31

Généralités 31

Système de siphonnement 31

Contrôle du robinet à flotteur d'eau 31

Contrôle du niveau d'eau 32

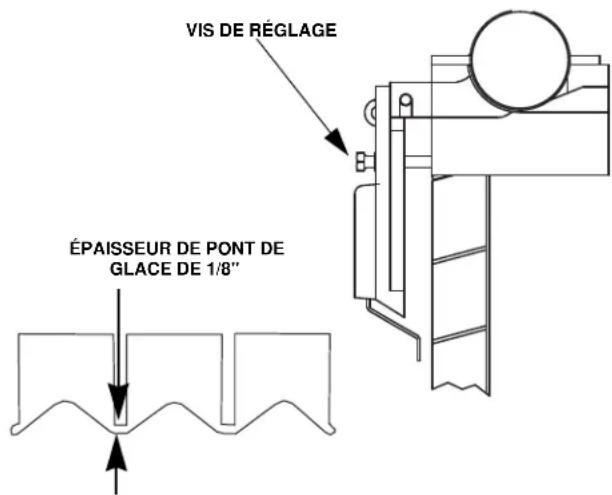

Contrôle de l'épaisseur du pont de glace 32

Table des matières (suite)

Section 4 Entretien

Nettoyage et désinfection intérieurs 33

Généralités 33

Procédure de nettoyage et de désinfection 33

Nettoyage extérieur 38

Nettoyage du condenseur 39

Mise hors service/Hivérisation 39

Section 5 Service clientèle

Liste de vérification 40

Fonction de limite de sécurité 41

Garantie commerciale de la machine à glaçons 42

Garantie limitée résidentielle de la machine à glaçons 43

Section 1 Généralités

Références des modèles

Le présent manuel s'applique aux modèles suivants :

QM45A 115/60/1
QM45A 230/50/1
QM45A 230/60/1

Accessoires

Contacter le distributeur Manitowoc pour obtenir ces accessoires en option :

SYSTÈME DE FILTRATION D'EAU TRI-LIMINATOR

Conçus spécifiquement pour les machines à glaçons Manitowoc, les filtres à eau Tri-Liminator sont une méthode efficace, fiable et abordable pour empêcher la formation de tartre, filtrer les sédiments et éliminer le goût et l'odeur du chlore.

NETTOYANT ET DÉSINFECTANT MANITOWOC

Le nettoyant et le désinfectant pour machines à glaçons Manitowoc sont disponibles en bouteilles pratiques de 473 ml (16 oz) et de 3,78 l (1 gallon). Ce nettoyant et ce désinfectant sont les seuls produits approuvés pour les machines Manitowoc.

Référence du nettoyant Référence du désinfectant
16 oz	94-0456-3 16 oz	94-0565-3
1 Gallon	94-0580-3 1 Gallon	94-0581-3

Section 2 Instructions d'installation

Emplacement de la machine à glaçons

Le choix de l'emplacement pour la machine à glaçons doit respecter les critères suivants. Si l'un de ces critères n'est pas respecté, choisir un autre emplacement.

• L'emplacement doit se trouver à l'intérieur.
- L'emplacement doit être exempt d'agents aéroportés et de toute autre substance contaminante.
- La température de l'air doit être au moins de 2°C (35°F) sans toutefois excéder 43 °C (110 °F).
- L'emplacement ne doit pas se trouver à proximité d'appareils générateurs de chaleur ou à la lumière directe du soleil.
- L'emplacement doit pouvoir supporter le poids de la machine à glaçons et un bac plein de glaçons.
- L'emplacement doit prévoir suffisamment de dégagement pour les prises d'eau, raccordements de vidange et raccordements électriques à l'arrière de la machine à glaçons.
- L'emplacement ne doit pas obstruer l'écoulement d'air dans la machine ou autour de celle-ci (le débit d'air du condenseur entre et sort sur le devant). Consulter le tableau ci-dessous pour obtenir les conditions d'espace requises.

	Autonomes refroidis à l'air
Haut/Côtés 1	27 mm (5")*
Arrière 127	mm (5")*

REMARQUE : La machine à glaçons peut être encastrée dans une armoire.

* Il n'y aucune exigence de dégagement minimum pour le haut ou la gauche et la droite de la machine à glaçons. Les valeurs indiquées sont recommandées uniquement pour un fonctionnement et un entretien efficaces.

Attention

La machine à glaçons doit être protégée si elle est susceptible d'être soumise à des températures inférieures à 0 °C (32 °F). Toute défaillance due à une exposition à des températures inférieures à 0 °C n'est pas couverte par la garantie. Voir « Mise hors service/Hivérisation » Section 4.

Machine à glaçons Chaleur de rejet

SérieMachine à glaçons	Chaleur de rejection*
	Climatisation** Crête
QM45 1750	2600

* B.T.U./Heure
** Étant donné que la chaleur de rejection varie pendant le cycle de fabrication de glaçons, les chiffres représentés sont une moyenne.

Les machines à glaçons, tout comme tout autre équipement de réfrigération, rejettent la chaleur par le condenseur. Il est utile de connaître la quantité de chaleur rejetée par la machine à glaçons lors du dimensionnement du matériel de conditionnement d'air où sont installées les machines à glaçons autonomes refroidies par l'air.

Niveler la machine à glaçons

Après avoir déplacé la machine à glaçons dans son emplacement d'installation, il faut la niveler pour un fonctionnement approprié. Suivre ces étapes pour niveler la machine à glaçons :

1. Vérifier la mise à niveau de la machine à glaçons d'avant en arrière et latéralement.
2. Si la machine à glaçons n'est pas de niveau, ajuster les patins de nivellement sur chaque coin de la base de la machine à glaçons si besoin est.

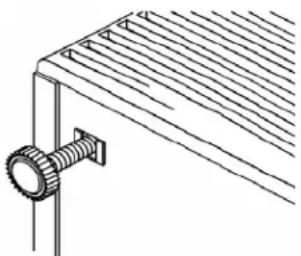

Patin de nivellement

1. Vérifier la mise à niveau de la machine à glaçons après chaque réglage des patins de nivellement.
2. Répéter les étapes 2 et 3 jusqu'à ce que la machine à glaçons soit de niveau d'avant en arrière et latéralement.

Alimentation électrique

Avertissement

Tout le câblage doit être conforme aux codes locaux, régionaux et nationaux.

Phase de tension Intensité totale
230/50/1 2,6
230/60/1 3,1
115/60/1 5,2

TENSION

La variation de tension admissible maximale est de ±10 % de la tension nominale sur la plaque de référence/numéro de série de la machine à glaçons (lorsque la charge électrique est la plus haute).

vertissement

La machine à glaçons doit être mise à la terre conformément aux codes de l'électricité nationaux et locaux.

vertissement

Ne jamais utiliser de rallonge. Si une prise en se trouve pas à portée du cordon d'alimentation de la machine à glaçons, faire câbler une prise d'intensité appropriée plus près de la machine à glaçons.

FUSIBLE/DISJONCTEUR

Un fusible/disjoncteur séparé doit être fourni pour chaque machine à glaçons.

REMARQUE : Un sectionneur doit être fourni pour un câblage sur site.

CARACTÉRISTIQUES ÉLECTRIQUES

Les caractéristiques électriques permettent de sélectionner la dimension de câble de l'alimentation électrique. La dimension de câble (ou le calibre) dépendant également de l'emplacement, des matériaux utilisés, de la longueur de la conduite, etc., celles-ci doivent être déterminées par un électricien qualifié.

Service d'eau/Évacuations d'eau ALIMENTATION EN EAU

En fonction des conditions d'eau locales, il peut s'avérer nécessaire de traiter l'eau pour empêcher la formation de tartre, filtrer les sédiments, éliminer le chlore et améliorer le goût et la clarté.

Important

Pour installer un système de filtration d'eau Tri-Liminator Manitowoc, consulter les Instructions d'installation fournies avec le système de filtration pour les raccordements d'arrivée d'eau de fabrication des glaçons.

Suivre ces directives pour l'installation des lignes d'arrivée d'eau :

• Connecter à une alimentation en eau potable uniquement.
• Ne pas raccorder la machine à glaçons à une alimentation en eau chaude. S'assurer que tous les restricteurs d'eau chaude installés pour les autres appareils fonctionnent (clapets de non-retour sur robinets d'éviers, lave-vaisselle, etc.)
• Si la pression de l'eau dépasse la pression maximale recommandée, se procurer un régulateur de pression d'eau auprès d'un distributeur Manitowoc.
• Installer un robinet d'arrêt de l'eau pour les lignes d'eau de fabrication de glaçons et d'eau du condenseur (le cas échéant).
• Isoler les conduites d'eau pour prévenir la condensation.

Important

La conduite d'arrivée d'eau est connectée au robinet d'eau. Ce robinet est situé juste derrière le panneau avant de la machine à glaçons.

RACCORDEMENTS D'ÉVACUATION

Suivre ces directives lors de l'installation des conduites d'évacuation pour empêcher l'eau de retourner s'écouler dans la machine à glaçons et dans le bac de stockage :

• Les lignes d'évacuation doivent avoir une inclinaison de 2,5 cm par mètre (1,5 pouce par 5 pieds) et ne doivent pas créer de siphons.
• Le siphon de sol doit être suffisamment grand pour recevoir l'eau provenant de toutes les évacuations.
• Isoler la ligne d'évacuation du bac pour éviter les problèmes de condensation.

DIMENSIONNEMENT/RACCORDEMENT DES CONDUITES D'ALIMENTATION EN EAU ET D'ÉVACUATION

Attention

La tuyauterie doit être conforme aux codes locaux et régionaux.

	Température de l'eau	Pression d'eau	Raccordement de la machine à glaçons	Dimension de tubulure jusqu'à raccordement de machine à glaçons
Arrivée d'eau pour la fabrication de glaçons	0,6 °C (33 °F) Min.132,2 °C (90 °F) Max.2	137,9 kPA (20 psi) Min.1551,5 kPA (80 psi) Max.2	Connexion de tuyau mâle de 3/8"	0,95 cm (3/8") diamètre intérieur minimum
Évacuation d'eau pour la fabrication de glaçons/le bac	— —		Tube flexible de 1,59 cm (5/8") de diamètre intérieur	1,59 cm (5/8") diamètre intérieur minimum

^1 Min. = Minimum
^2 Max. = Maximum

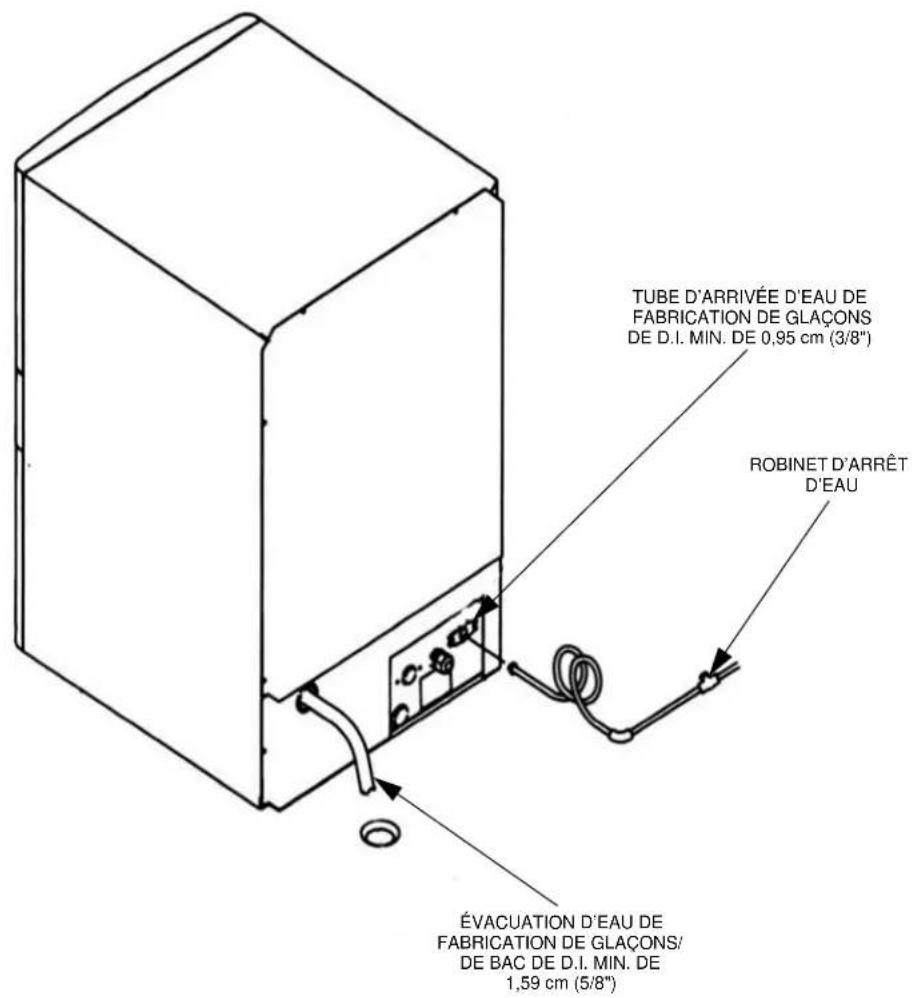

TUBE D'ARRIVÉE D'EAU DE FABRICATION DE GLAÇONS DE D.I. MIN. DE 0,95 cm (3/8") ROBINET D'ARRÊT D'EAU ÉVACUATION D'EAU DE FABRICATION DE GLAÇONS/ DE BAC DE D.I. MIN. DE 1,59 cm (5/8")

Dimensionnement/Raccordement types des conduites d'alimentation en eau et d'évacuation

Liste de vérification d'installation

La machine est-elle à niveau ?

Tout l'emballage interne a-t-il été retiré ?

Tous les raccordements électriques et d'eau ont-ils été effectués ?

La tension d'alimentation a-t-elle été testée et vérifiée par rapport à la valeur nominale indiquée sur la plaque signalétique ?

Y a-t-il un espace approprié autour de la machine à glaçons pour la circulation d'air ?

La machine à glaçons a-t-elle été installée là où des températures ambiantes resteront dans la fourchette de 2 à 43 °C (35 à 110 °F) ?

La machine à glaçons a-t-elle été installée là où la température d'eau entrante restera dans la fourchette de 1 à 32 °C (33 à 90 °F) ?

Tous les fils électriques sont-ils exempts de contact des lignes de réfrigération et de l'équipement mobile ?

Le propriétaire/l'opérateur ont-ils été informés de l'entretien et de l'utilisation du nettoyant et du désinfectant Manitowoc ?

Le propriétaire/l'opérateur a-t-il rempli la carte de garantie ?

La machine à glaçons et le bac ont-ils été désinfectés ?

Ce manuel a-t-il été remis au propriétaire ou à l'opérateur ?

Avant la mise en marche de la machine à glaçons

Toutes les machines à glaçons Manitowoc sont mises en route et ajustées en usine avant l'expédition.

Normalement, les nouvelles installations ne requièrent aucun ajustement.

Pour garantir un bon fonctionnement, suivre les Contrôles opérationnels. La mise en marche de la machine à glaçons et exécuter les contrôles opérationnels sont la responsabilité du propriétaire/de l'opérateur.

Les réglages et les procédures de maintenance indiqués dans ce manuel ne sont pas couverts par la garantie.

Inspection de la machine à glaçons

Vérifier tous les raccords et conduites d'eau pour fuites éventuelles. S'assurer également que la tuyauterie de réfrigération ne frotte pas ou ne vibre pas contre d'autres tubes, panneaux, etc.

Ne rien mettre (boîtes, etc.) devant la machine à glaçons. Il doit y avoir un débit d'air adéquat dans et autour de la machine à glaçons pour maximiser la production de glaçons et garantir une longue vie des composants.

vertissement

RISQUE DE BLESSURES CORPORELLES

Ne pas utiliser un équipement qui aura été mal utilisé, abusé, négligé, endommagé ou dont les spécifications originales de fabrication auront été altérées/modifiées.

Section 3 Fonctionnement

Séquence de fabrication des glaçons

MISE EN MARCHE INITIALE OU MISE EN MARCHE APRÈS ARRÊT AUTOMATIQUE

1. Équilibrage de pression

Avant le démarrage du compresseur, le robinet de gaz chaud est sous tension pendant 15 secondes pour équilibrer les pressions pendant la mise en marche initiale du système de réfrigération.

2. Mise en marche du système de réfrigération

Le compresseur démarre après l'équilibrage de pression de 15 secondes et reste en marche pendant toutes les séquences de congélation et de démoulage. Le robinet de gaz chaud reste sous tension pendant 5 secondes pendant la mise en marche initiale du compresseur, puis se ferme.

Au moment du démarrage du compresseur, le moteur du ventilateur de condenseur (modèles refroidis à l'air) est mis sous tension pendant toutes les séquences de congélation et de démoulage. Le moteur du ventilateur étant par une commande par pression de cycle de ventilateur, il peut par conséquent, effectuer des révolutions en alternance. (Le compresseur et le moteur du ventilateur de condenseur sont câblés par le relais. En conséquence, à chaque fois que la bobine de relais est sous tension, le compresseur et le moteur de ventilateur sont alimentés.)

SÉQUENCE DE CONGÉLATION

3. Prérefroidissement

Le compresseur est sous tension pendant 30 secondes avant l'écoulement d'eau pour prérefroidir l'évaporateur.

4. Congélation

La pompe à eau démarre après le prérefroidissement de 30 secondes. Un écoulement uniforme d'eau est dirigé sur l'évaporateur et dans chaque cellule de glaçon où elle se congèle.

Lorsque suffisamment de glaçons se sont formés, l'écoulement d'eau (pas les glaçons) entre en contact avec la sonde d'épaisseur de glace. Au bout de 7 secondes environ de contact continu avec l'eau, la séquence démoulage est initiée. La machine à glaçons ne peut initier une séquence de démoulage qu'après avoir excédé un temps de congélation de 6 minutes.

SÉQUENCE DE DÉMOULAGE

5. Démoulage

La pompe à eau est mise hors tension et stoppe l'écoulement sur l'évaporateur. Le niveau montant de l'eau dans le bac de puisard détourne l'eau en la faisant sortir du tube de trop-plein, en purgeant tous les minéraux excessifs du bac de puisard. Le robinet de gaz chaud s'ouvre également pour détourner le gaz frigorigène chaud dans l'évaporateur.

Le gaz frigorigène chauffe l'évaporateur entraînant le glissement des cubes, comme une feuille, de l'évaporateur et dans le bac de stockage. La feuille glissante de cubes entre en contact avec l'amortisseur de glaçons, en ouvrant le commutateur de bac.

L'ouverture et la fermeture instantanées du commutateur de bac termine la séquence de démoulage et remet la machine à glaçons en séquence de congélation (étapes 3 - 4).

ARRÊT AUTOMATIQUE

6. Arrêt automatique

Lorsque le bac de stockage est plein à la fin d'une séquence de démoulage, la feuille de glaçons ne se dégage pas de l'amortisseur de glaçons et le maintiendra enfoncé. Une fois que l'amortisseur de glaçons est maintenu ouvert pendant 7 secondes, la machine à glaçons s'arrête. La machine reste arrêtée pendant 3 minutes avant qu'elle puisse redémarrer automatiquement.

La machine à glaçons reste arrêtée jusqu'à ce que suffisamment de glaçons aient été retirés du bac de stockage pour permettre aux glaçons de tomber à l'écart de l'amortisseur. Au fur et à mesure que l'amortisseur de glaçons bascule en position de fonctionnement, le commutateur de bac se referme et la machine à glaçons se remet en marche (étapes 1 - 2), à condition que le délai de 3 minutes soit terminé.

Vérifications opérationnelles

GÉNÉRALITÉS

Cette machine à glaçons Manitowoc a été mise en route et ajustée en usine avant l'expédition. Normalement, une machine à glaçons nouvellement installée ne requiert pas d'être ajustée.

Pour garantir un bon fonctionnement, toujours suivre les contrôles opérationnels avant de mettre la machine à glaçons en marche :

• pour la première fois
- après une période prolongée hors service
- après le nettoyage et la désinfection

Les réglages de routine et les procédures de maintenance périodique indiqués dans ce manuel ne sont pas couverts par la garantie.

SYSTÈME DE SIPHONNEMENT

Pour réduire les dépôts de minéraux et la fréquence du nettoyage, l'eau dans le bac de puisard doit être purgée pendant chaque cycle de démoulage.

Lorsque la pompe à eau est hors tension, le niveau dans le bac à eau monte au-dessus du tuyau d'alimentation vertical démarrant ainsi une action de siphon. L'action de siphon s'arrête lorsque le niveau d'eau dans le bac de puisard baisse. Lorsque l'action de siphon s'arrête, le robinet à flotteur remplit le bac à eau au niveau correct.

Contrôle du système de siphonnement

Suivre les étapes 1 à 6 sous la section Contrôle du niveau d'eau.

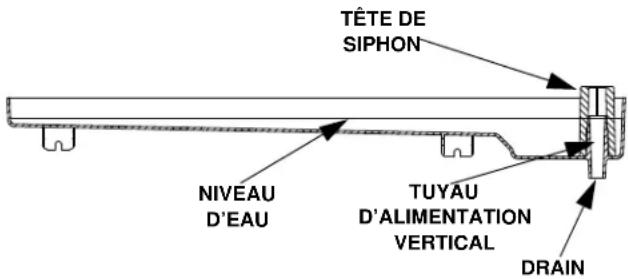

TÊTE DE SIPHON NIVEAU D'EAU TUYAU D'ALIMENTATION VERTICAL DRAIN

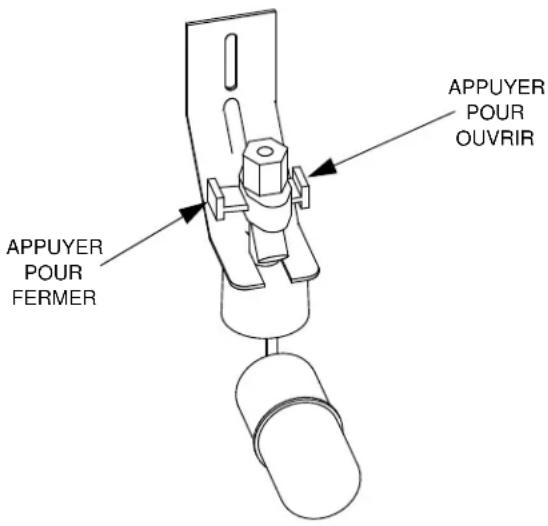

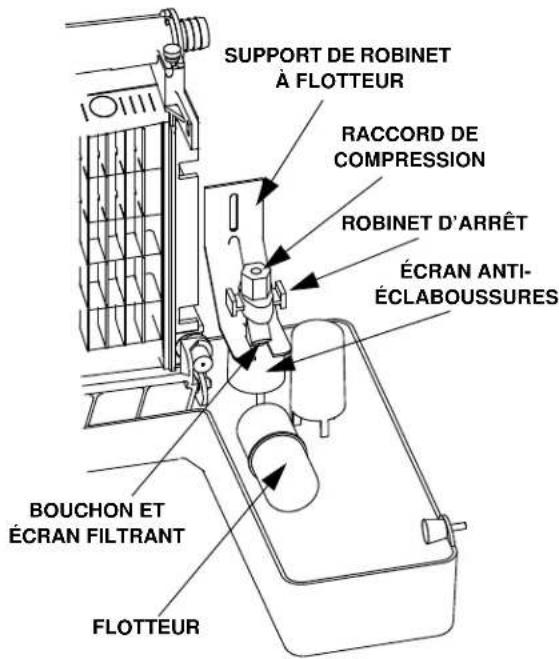

CONTRÔLE DU ROBINET À FLOTTEUR D'EAU

Avant que l'eau ne s'écoule dans le bac à eau, l'arrêt du robinet à flotteur doit être en position OPEN (OUVERTE).

APPUYER POUR FERMER APPUYER POUR OUVRIR

CONTRÔLE DU NIVEAU D'EAU

Contrôler le niveau d'eau pendant que la machine à glaçons se trouve en mode ICE et que la pompe à eau fonctionne. Le niveau d'eau correct se trouve entre 6,3 mm (1/4") et 9,5 mm (3/8") sous le haut du tuyau d'alimentation vertical. Un trait dans le bac à eau indique le niveau correct.

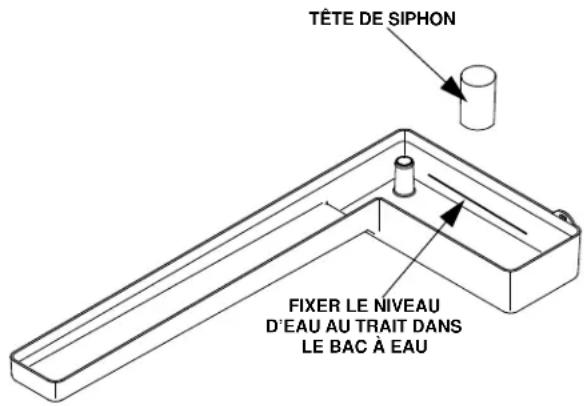

TÊTE DE SIPHON FIXER LE NIVEAU D'EAU AU TRAIT DANS LE BAC À EAU

Le robinet à flotteur est réglé en usine pour le niveau d'eau approprié. Si des réglages s'avèrent nécessaires :

1. Vérifier que la machine à glaçons est de niveau (voir page 4-6).
2. Retirer la tête de siphon du tuyau d'alimentation vertical.
3. Mettre le commutateur à bascule principal ON/OFF/WASH en position ON et attendre jusqu'à ce que le robinet à flotteur arrête d'ajouter de l'eau.
4. Ajuster le niveau d'eau (6,3 à 9,5 mm [1/4" à 3/8"] sous le tuyau d'alimentation vertical) au trait dans le bac à eau :
5. Desserrer les deux vis sur le support de robinet à flotteur.
6. Remonter ou abaisser l'ensemble de robinet à flotteur selon les besoins, puis resserrer les vis.
7. Mettre le commutateur à bascule principal ON/OFF/WASH en position OFF. Le niveau d'eau dans le bac remontera au-dessus du tuyau d'alimentation vertical et s'écoulera dans l'évacuation.
8. Remettre la tête de siphon sur le tuyau d'alimentation vertical et vérifier le niveau d'eau et l'action de siphon en répétant les étapes 3 à 5.

CONTRÔLE DE L'ÉPAISSEUR DU PONT DE GLACE

La sonde d'épaisseur des glaçons est réglée en usine pour maintenir l'épaisseur du pont de glace à 3.2 mm (1/8").

1. Inspector le pont connectant les glaçons. Son épaisseur doit être d'environ 3.2 mm (1/8").
2. Si un réglage est nécessaire, tourner la vis de réglage de la sonde d'épaisseur des glaçons dans le sens des aiguilles d'une montre pour augmenter l'épaisseur du pont ou dans le sens contraire des aiguilles d'une montre pour diminuer l'épaisseur du pont.

REMARQUE : Si la vis de réglage est tournée de 1/3, l'épaisseur des glaçons changera d'environ 1,5 mm (1/16").

VIS DE RÉGLAGE ÉPAISSEUR DE PONT DE GLACE DE 1/8"

Veiller à ce que le fil de la sonde d'épaisseur des glaçons et le support n'entravent pas le mouvement de la sonde.

Section 4 Entretien

Nettoyage et désinfection intérieurs GÉNÉRALITÉS

Nettoyer et désinfecter la machine à glaçons tous les six mois pour un fonctionnement efficace. Si la machine à glaçons requiert un nettoyage et une désinfection plus fréquents, contacter une entreprise de maintenance qualifiée pour tester la qualité de l'eau et recommander un traitement approprié de l'eau.

La machine à glaçons doit être démontée pour le nettoyage et la désinfection.

Attention

Utiliser uniquement le nettoyant (référence 94-0546-3) et le désinfectant (référence 94-0565-3) pour machine à glaçons approuvés par Manitowoc. Utiliser ces solutions sans tenir compte des instructions figurant sur les étiquettes est une violation de la loi fédérale. Lire et comprendre toutes les étiquettes imprimées sur les flacons avant utilisation.

PROCÉDURE DE NETTOYAGE ET DE DÉSINFECTION

Attention

Ne pas mélanger les solutions nettoyantes et désinfectantes ensemble pour machines à glaçons. Utiliser ces solutions sans tenir compte des instructions figurant sur les étiquettes est une violation de la loi fédérale.

Avertissement

Porter des gants en caoutchouc et des lunettes de sécurité (et/ou un masque) lors de la manipulation du nettoyant ou du désinfectant pour machine à glaçons.

Utiliser le nettoyant pour machine à glaçons pour éliminer le tartre et les dépôts minéraux. Le désinfectant pour machine à glaçons désinfecte et élimine les algues et tout film biologique.

Étape 1 Régler l'interrupteur à bascule sur la position OFF une fois que les glaçons tombent de l'évaporateur à la fin d'un cycle de récupération des glaçons. Ou mettre l'interrupteur en position OFF et laisser fondre la glace hors de l'évaporateur.

Attention

Ne jamais utiliser quoi que ce soit pour forcer la glace à sortir de l'évaporateur et ce, pour éviter tout dommage.

Étape 2 Retirer tous les glaçons du bac.

Étape 3 Pour démarrer un cycle de nettoyage, mettre le commutateur à bascule en position WASH.

Étape 4 Ajouter la quantité appropriée du nettoyant pour machines à glaçons Manitowoc au bac d'eau.

Modèle Quantité de nettoyant

QM45 45 ml (1,5 onces)

Étape 5 Attendre la fin du cycle de nettoyage (22 minutes environ) puis placer le commutateur à bascule en position OFF, mettre hors tension et couper les alimentations en eau à la machine à glaçons.

Avertissement

Couper l'alimentation de la machine à glaçons au niveau de la boîte de distribution électrique avant de continuer.

Étape 6 Retirer les pièces à nettoyer.

A. Supprimer Deux Thumbscrews et L'eau Pomper Parcourir ( quand Utilisée ).

B. Retirer le tuyau en vinyle

- Débrancher le tuyau d'eau du tube de distribution et de la pompe à eau.

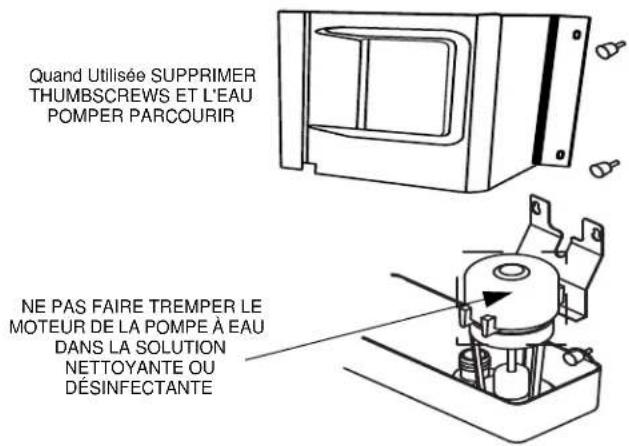

C. Retirer la pompe à eau

- Débrancher le cordon d'alimentation de la pompe à eau.

Quand Utilisée SUPPRIMER THUMBSCREWS ET L'EAU POMPER PARCOURIR NE PAS FAIRE TREMPER LE MOTEUR DE LA POMPE À EAU DANS LA SOLUTION NETTOYANTE OU DÉSINFECTANTE

• Desserrer les vis maintenant le support de fixation de pompe à la cloison.
• Soulever la pompe et l'ensemble de support des vis de fixation.

D. Retrait de la sonde d'épaisseur de glaçons

- Comprimer le côté de la sonde d'épaisseur de glaçons près de l'axe d'articulation supérieur et retirer du support.

REMARQUE : À ce point, la sonde d'épaisseur de glaçons peut aisément être nettoyée. Si un retrait complet est souhaité, suivre le fil de la sonde d'épaisseur de glaçons à la bague de cloison (point de sortie) dans la paroi arrière. Faire sortir la bague de cloison de la paroi arrière en insérant les ongles ou un objet plat entre la paroi arrière et la bague et pousser vers l'avant. Tirer la bague de cloison et le fil vers l'avant jusqu'à ce que le connecteur soit accessible, puis déconnecter le fil du connecteur.

Nettoyage de la sonde d'épaisseur de glaçons

- Mélanger une solution de nettoyant pour machines à glaçons Manitowoc et d'eau (2 onces [60 ml] de nettoyant pour 16 onces [500 ml] d'eau) dans un récipient.

- Tremper la sonde d'épaisseur de glaçons pendant au moins 10 minutes.

Nettoyer toutes surfaces de sonde d'épaisseur de glaçons et vérifier que la cavité de sonde d'épaisseur de glaçons est propre. Rincer à fond à l'eau propre puis sécher complètement. Un rinçage et un séchage incomplets de la sonde d'épaisseur de glaçons peuvent entraîner un démoulage prématuré.

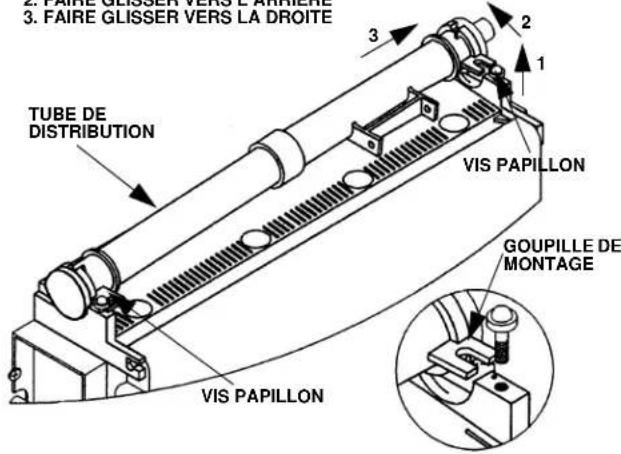

E. Retrait du tube de distribution d'eau

1. RELEVER
2. FAIRE GLISSER VERS L'ARRIÈRE
3. FAIRE GLISSER VERS LA DROITE

3. FAIRE GLISSER VERS LA DROITE TUBE DE DISTRIBUTION VIS PAPILLON GOUPILLE DE MONTAGE VIS PAPILLON

• Desserrer les deux vis papillon qui maintiennent le tube de distribution.
• Lever le côté droit du tube de distribution de la goupille de montage, puis le faire glisser vers l'arrière et vers la droite.

Attention

Ne pas forcer ce retrait. S'assurer que la goupille de montage est dégagée du trou avant de faire sortir le tube de distribution en le glissant.

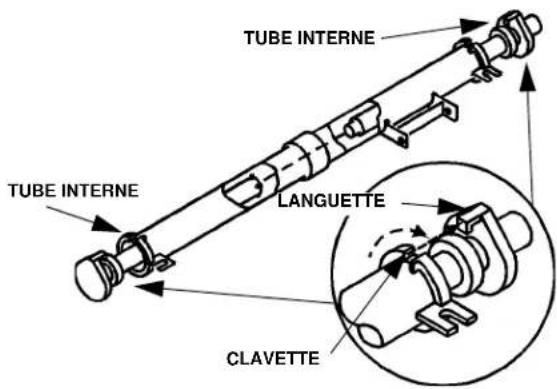

Démontage

• Tourner les deux extrémités du tube interne jusqu'à ce que les languettes soient alignées avec les rainures.
• Tirer les extrémités du tube interne vers l'extérieur.

TUBE INTERNE TUBE INTERNE LANGUETTE CLAVETTE

F. Retrait du robinet à flotteur

- Faire tourner l'écran anti-éclaboussures dans le sens contraire des aiguilles d'une montre d'un tour ou deux.

SUPPORT DE ROBINET À FLOTTEUR RACCORD DE COMPRESSION ROBINET D'ARRÊT ÉCRAN ANTI- ÉCLABOUSSURES BOUCHON ET ÉCRAN FILTRANT FLOTTEUR

• Tirer le robinet à flotteur vers l'avant et hors du support de fixation.
• Déconnecter le tube d'arrivée d'eau du robinet à flotteur au niveau du raccord de compression.
• Retirer le bouchon et l'écran filtrant pour nettoyage.

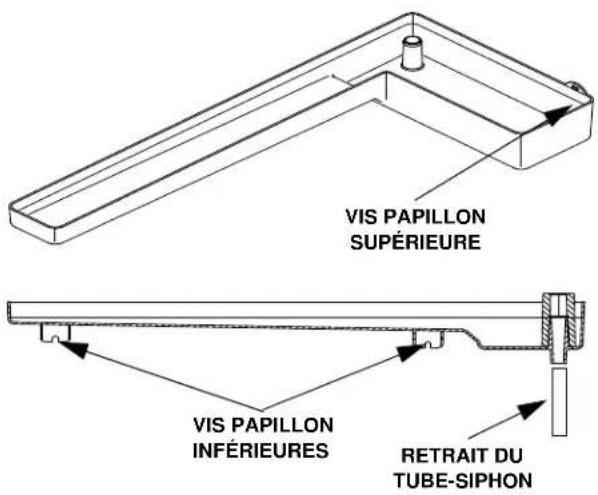

G. Retrait du bac à eau

• Appliquer une pression vers le bas sur le tube-siphon et retirer du fond du bac à eau.
• Retirer la vis papillon supérieure.
• Tout en supportant le bac à eau, retirer les deux vis papillon de dessous le bac à eau.
• Retirer le bac à eau de la zone du bac.

VIS PAPILLON SUPÉRIEURE VIS PAPILLON INFÉRIEURES RETRAIT DU TUBE-SIPHON

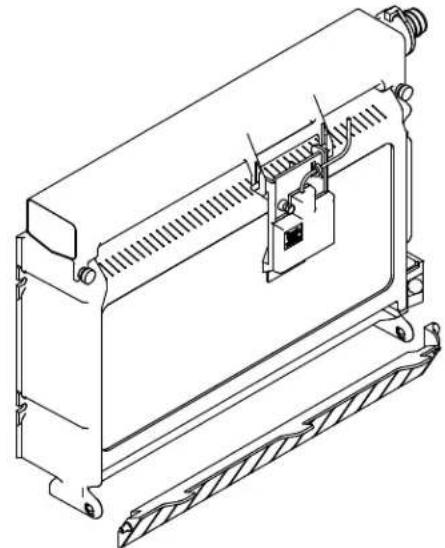

H. Retrait de l'amortisseur de glaçons.

• Saisir l'amortisseur de glaçons et appliquer une pression sur le support de fixation gauche.
• Appliquer une pression sur le support de fixation droit avec le pouce.
• Tirer l'amortisseur de glaçons vers l'avant lorsque la goupille droite de l'amortisseur de glaçons se désengage.

Installation

• Placer l'amortisseur de glaçons dans le support de fixation gauche et appliquer une pression sur le support de fixation gauche.
• Appliquer une pression sur le support de fixation droit avec le pouce.
• Pousser l'amortisseur de glaçons vers l'évaporateur jusqu'à ce que la goupille droite d'amortisseur s'enclenche.

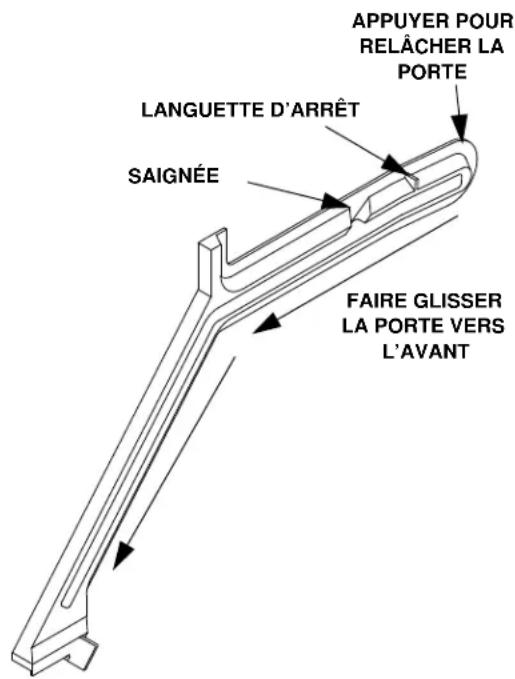

I. Retrait de la porte du bac

• Saisir l'arrière de la porte du bac et pousser la porte du bac vers l'avant de 13 cm (5") environ.
• Faire glisser la porte de bac vers l'arrière tout en appliquant une pression vers le haut (les goupilles de porte arrière glisseront dans la saignée et glisseront vers l'arrière jusqu'à la languette d'arrêt).
• Tout en appliquant de la pression contre la porte de bac, appuyer sur l'arrière de chaque coulisse de porte de bac jusqu'à ce que les goupilles de porte se dégagent des languettes d'arrêt.
• Faire glisser les goupilles de porte arrière de l'extrémité puis sous la coulisse de porte. Faire glisser la porte de bac vers l'avant en permettant à l'arrière de la porte de s'abaisser dans le bac. Continuer vers l'avant avec la porte de bac jusqu'à ce que les goupilles avant touchent le fond de la coulisse.
• Soulever le côté droit de la porte jusqu'à ce que les goupilles avant dégagent la coulisse, puis retirer la porte du bac.

Languette d'ARRÊT SAIGNÉE APPUYER POUR RELÂCHER LA PORTE FAIRE GLISSER LA PORTE VERS L'AVANT

Étape 7 Mélanger une solution nettoyante avec de l'eau chaude. Selon la quantité de dépôt minéral, une quantité plus importante de solution peut être requise. Utiliser le rapport dans le tableau ci-dessous pour mélanger suffisamment de solution pour nettoyer toutes les pièces.

Type de solution	Eau Mélangée avec
Nettoyant 4	(1 gallon) 500 ml (16 oz) de nettoyant

Étape 8 Utiliser la moitié de la solution nettoyant/eau pour nettoyer tous les composants. La solution nettoyante mousse lorsqu'elle st en contact avec du tartre ou des dépôts minéraux ; lorsque la formation de mousse s'arrête, utiliser une brosse en nylon à poils souples, une éponge ou un chiffon (pas une brosse métallique) pour nettoyer soigneusement les pièces. Faire tremper les pièces pendant 5 minutes (15 - 20 minutes pour les pièces fortement entartrées). Rincer tous les composants à l'eau claire.

Étape 9 Pendant le trempage des composants, utiliser la moitié de la solution nettoyant/eau pour nettoyer toutes les surfaces de zone alimentaire de la machine à glaçons et du bac. Utiliser une brosse en nylon ou un chiffon pour nettoyer les zones suivantes de la machine à glaçons :

• Pièces en plastique de l'évaporateur – y compris les parties supérieures, inférieures et latérales
  • Fond, côtés et dessus du bac

Rincer complètement toutes les zones à l'eau claire.

Étape 10 Mélanger une solution désinfectante avec de l'eau chaude.

Type de solution	Eau Mélangée avec
Désinfectant	23 l (6 gallons)	120 ml (4 oz) de désinfectant

Étape 11 Utiliser la moitié de la solution désinfectant/eau pour désinfecter tous les composants retirés. Utiliser un chiffon ou une éponge pour appliquer abondamment la solution sur toutes les surfaces des pièces retirées ou faire tremper les pièces retirées dans la solution désinfectant/eau. Ne pas rincer les pièces après la désinfection.

Étape 12 Utiliser la moitié de la solution désinfectant/eau pour désinfecter toutes les surfaces de zone alimentaire de la machine à glaçons et du bac. Utiliser un chiffon ou une éponge pour appliquer abondamment la solution. Lors de la désinfection, faire particulièrement attention aux zones suivantes :

• Pièces en plastique de l'évaporateur – y compris les parties supérieures, inférieures et latérales
  • Fond, côtés et dessus du bac

Ne pas rincer les zones désinfectées.

Étape 13 Remettre tous les composants retirés en place.

Étape 14 Remettre la machine à glaçons sous tension et ouvrir l'alimentation en eau, puis placer le commutateur à bascule en position WASH.
Étape 15 Ajouter la quantité appropriée du désinfectant pour machines à glaçons Manitowoc au bac d'eau.

Modèle Quantité de désinfectant

QM45 145 ml (0,5 onces)

Étape 16 Attendre la fin du cycle de désinfection (22 minutes environ) puis placer le commutateur à bascule en position OFF, mettre hors tension et couper les alimentations en eau à la machine à glaçons.

AvertissementCouper l'alimentation de la machine à glaçons au niveau de la boîte de distribution électrique avant de continuer.

Étape 17 Refaire l'étape 6 pour retirer les pièces devant être désinfectées à la main.

Étape 18 Mélanger une solution désinfectante avec de l'eau chaude.

Type de solution	Eau Mélangée avec
Désinfectant 23 l (6 gallons) 120 ml (4 oz) de désinfectant

Étape 19 Utiliser la moitié de la solution désinfectant/eau pour désinfecter tous les composants retirés. Utiliser un chiffon ou une éponge pour appliquer abondamment la solution sur toutes les surfaces des pièces retirées ou faire tremper les pièces retirées dans la solution désinfectant/eau. Ne pas rincer les pièces après la désinfection.

Étape 20 Utiliser la moitié de la solution désinfectant/eau pour désinfecter toutes les surfaces de zone alimentaire de la machine à glaçons et du bac. Utiliser un chiffon ou une éponge pour appliquer abondamment la solution. Lors de la désinfection, faire particulièrement attention aux zones suivantes :

• Pièces en plastique de l'évaporateur – y compris les parties supérieures, inférieures et latérales
  • Fond, côtés et dessus du bac

Ne pas rincer les zones désinfectées.

Étape 21 Remettre tous les composants retirés en place.
Étape 22 Remettre la machine à glaçons sous tension et ouvrir l'alimentation en eau, puis placer le commutateur à bascule en position ICE.

Nettoyage extérieur

Nettoyer la zone entourant la machine à glaçons aussi souvent qu'il le faut pour maintenir sa propreté et un fonctionnement efficace.

Éponger la poussière et la saleté sur l'extérieur de la machine à glaçons avec de l'eau et un savon doux. Essuyer à l'aide d'un chiffon propre et doux.

Utiliser un produit à nettoyer/polir pour acier inoxydable de qualité commerciale selon les besoins.

Nettoyage du condenseur

Avertissement

Couper l'alimentation de la machine à glaçons au niveau de l'interrupteur de distribution électrique avant de nettoyer le condenseur.

Un condenseur sale restreint le débit d'air, entraînant ainsi des températures de fonctionnement excessivement élevées. Ce qui réduit la production de glaçons et raccourcit la durée de vie des composants. Nettoyer le condenseur au moins tous les six mois. Suivre les étapes ci-dessous.

Avertissement

Les ailettes du condenseur sont coupantes. Faire attention en les nettoyant.

1. Le filtre en aluminium lavable sur les machines à glaçons autonomes est conçu pour attraper la poussière, la saleté, les peluches et la graisse. Ceci permet de conserver le condenseur propre. Nettoyer le filtre avec une solution d'eau et de savon doux.
2. Nettoyer l'extérieur du condenseur à l'aide d'une brosse douce ou d'un aspirateur avec une brosse. Nettoyer de haut en bas, non pas latéralement. Faire attention de ne pas plier les ailettes de condenseur.
3. Éclairer une lampe de poche dans le condenseur pour inspecter toute présence éventuelle de saleté entre les ailettes. S'il reste de la saleté : Souffler de l'air comprimé à travers les ailettes de condenseur de l'intérieur. Faire attention de ne pas plier les pales de ventilateur.
4. Utiliser un nettoyant commercial pour serpentin de condenseur. Suivre les directions et respecter les mises en garde du nettoyant.
5. Redresser toute ailette de condenseur courbée à l'aide d'un peigne à ailettes.
6. Essuyer soigneusement les pales de ventilateur et le moteur à l'aide d'un chiffon doux. Ne pas courber les pales de ventilateur. Si les pales de ventilateur sont excessivement sales, laver à l'eau chaude savonneuse et bien rincer.

Attention

Si les pales de ventilateur de condenseur sont nettoyés à l'eau, couvrir le moteur de ventilateur pour prévenir tout dommage d'eau.

Mise hors service/Hivérisation

Prendre des précautions si la machine à glaçons doit être enlevée pour service pendant une période prolongée ou être exposée à des températures ambiantes de 0 °C (32 °F) ou moins.

Attention

Si de l'eau reste dans la machine à glaçons à des températures inférieures à 0 °C, des composants pourraient être gravement endommagés. Les dommages de cette nature ne sont pas couverts par la garantie.

Suivre la procédure en vigueur ci-dessous.

1. Débrancher l'alimentation électrique au niveau du disjoncteur ou de l'interrupteur de distribution électrique.
2. Couper l'alimentation en eau.
3. Vider l'eau du bac à eau.
4. Débrancher et évacuer la conduite d'eau entrante de fabrication de glaçons à l'arrière de la machine à glaçons.
5. Souffler de l'air comprimé dans les ouvertures de l'eau entrante et de l'évacuation à l'arrière de la machine à glaçons jusqu'à ce qu'il n'y ait plus d'eau sortant des conduites d'eau entrante ou de l'évacuation.
6. S'assurer que l'eau n'est pas piégée dans l'une des conduites d'eau, d'évacuation, de distribution, etc.

Section 5 Service clientèle

Liste de vérification

En cas de problème pendant le fonctionnement de la machine à glaçons, suivre la liste de vérification ci-dessous avant de contacter le service technique. Les réglages périodiques et procédures d'entretien ne sont pas couverts par la garantie.

Problème Cause possible Mesure corrective
La machine à glaçons ne fonctionne pas.	Absence d'alimentation électrique à la machine à glaçons.	Remplacer le fusible/réinitialiser le disjoncteur/activer l'interrupteur principal/brancher le cordon dans la prise.
	Interrupteur à bascule ON/OFF/WASH mal réglé.	Mettre l'interrupteur à bascule en position ON.
	Amortisseur en position ouverte (vers le bas).	L'amortisseur doit être en position verticale et capable d'osciller librement.
La machine à glaçons s'arrête et peut être remise en marche en déplaçant l'interrupteur à bascule sur OFF puis sur ICE.	La fonction de limite de sécurité arrête la machine à glaçons.	Se reporter à « Fonction de limite de sécurité » à la page suivante.
La machine à glaçons ne libère pas les glaçons ou est lente à récupérer les glaçons.	La machine à glaçons est sale. Nettoyer et désinfecter la machine à glaçons.
	La machine à glaçons n'est pas nivelée. Nivelier la machine à glaçons.
	Température ambiante basse autour de la machine à glaçons.	La température ambiante doit être au moins de 2 °C (35 °F).
La machine à glaçons ne cycle pas en mode de récupération.	Le verrouillage de temps de congélation de six minutes n'est pas encore arrivé à échéance.	Attendre que le verrouillage de congélation arrive à échéance.
	La sonde d'épaisseur des glaçons est sale. Nettoyer et désinfecter la machine à glaçons.
	Le fil de sonde d'épaisseur des glaçons est débranché.	Raccorder le fil.
	La sonde d'épaisseur des glaçons est déréglée.	Régler la sonde d'épaisseur de glaçons.
	Remplissage de glaçon irrégulier (mince sur le dessus de l'évaporateur).	Voir la section « Glaçons creux ou incomplets » à la page suivante.
La qualité des glaçons est médiocre (mous ou opaques).	Qualité médiocre de l'eau entrante. Contacter une entreprise de maintenance qualifiée pour tester la qualité de l'eau entrante et faire les recommandations de filtre appropriées.
	La filtration de l'eau est médiocre. Changer le filtre.
	La machine à glaçons est sale. Nettoyer et désinfecter la machine à glaçons.
	Siphon d'eau ne fonctionne pas. Vérifier le système de siphon d'eau.
	L'adoucisseur d'eau ne fonctionne pas correctement (le cas échéant).	Réparer l'adoucisseur d'eau.

Suite à la page suivante ...

Problème Cause possible Mesure corrective
La machine à glaçons produit des glaçons creux et incomplets, ou le motif de remplissage de glaçons sur l'évaporateur est incomplet.	La sonde d'épaisseur des glaçons est déréglée.	Régler la sonde d'épaisseur de glaçons.
	Le niveau du bac à eau est trop élevé ou trop bas.	Contrôler le niveau d'eau.
	La crépine du robinet à flotteur d'eau est sale.	Retirer et nettoyer la crépine.
	La filtration de l'eau est médiocre. Changer le filtre.
	Eau d'arrivée chaude. Raccorder la machine à glaçons à une alimentation en eau froide.
	Le robinet à flotteur d'eau ne fonctionne pas. Retirer le robinet à flotteur d'eau et le nettoyer.
	Pression d'eau entrante incorrecte. La pression d'eau doit être de 137,9 - 551,5 kPA (20-80 psi).
	La machine à glaçons n'est pas nivelée. Nivelier la machine à glaçons.
Faible capacité de glaçons. La crépine du robinet à flotteur d'eau est sale.		Retirer et nettoyer la crépine.
		L'alimentation d'eau entrante est fermée. Ouvrir le robinet de service d'eau.
		Le robinet à flotteur d'eau est coincé ouvert ou fuit. Retirer le robinet à flotteur d'eau et le nettoyer.
		Le condenseur est sale. Nettoyer le condenseur.
		Température ambiante élevée autour de la machine à glaçons. La température ambiante ne doit pas être supérieure à 43 °C (110 °F).
		Espace inapproprié autour de la machine à glaçons. Fournir espace adéquat.
		Objets empilés autour de la machine à glaçons, bloquant le débit d'air vers le condenseur. Retirer les articles bloquant le débit d'air.

Fonction de limite de sécurité

En plus des contrôles de sécurité standard, la machine à glaçons Manitowoc comporte des limites de sécurité intégrées qui arrêteront la machine à glaçons dans l'éventualité de conditions susceptibles de provoquer une défaillance de composants principaux.

Avant de contacter le service technique, redémarrer la machine à glaçons en respectant la procédure suivante :

1. Mettre l'interrupteur ON/OFF/WASH en position OFF puis en position ON.

A. Si la limite de sécurité a arrêté la machine à glaçons, celle-ci se remettra en marche après un court délai. Passer à l'étape 2.
B. Si la machine à glaçons ne se remet pas en marche, voir la section « La machine à glaçons ne fonctionne pas » à la page précédente.

1. Laisser fonctionner la machine à glaçons pour voir si la condition se répète.

A. Si la machine à glaçons s'arrête à nouveau, c'est que la condition s'est répétée. Contacter le service technique.
B. Si la machine à glaçons continue de fonctionner c'est que la condition s'est rectifiée d'elle-même. Laisser la machine à glaçons continuer à fonctionner.

Garantie commerciale de la machine à glaçons

Manitowoc Ice, Inc. (ci-après appelée la « SOCIÉTÉ ») garantit, pendant une période de trente-six mois à compter de la date d'installation (exception faite de la limitation ci-dessous), que les nouvelles machines à glaçons fabriquées par la SOCIÉTÉ sont exemptes de tout défaut de matériaux ou de fabrication à condition d'une utilisation et d'entretien normaux et appropriés tels que spécifiés par la SOCIÉTÉ, et avec une installation et une mise en service appropriées conformes au manuel d'instructions fourni avec la machine à glaçons. La garantie de la SOCIÉTÉ ci-après relative au compresseur s'applique pendant vingt-quatre mois supplémentaires, à l'exclusion des frais de main d'œuvre, et relative à l'évaporateur pendant vingt-quatre mois supplémentaires, y compris les frais de main d'œuvre.

L'obligation de la SOCIÉTÉ en vertu de la présente garantie est limitée à la réparation ou au remplacement des pièces, des composants ou des ensembles qui, selon la SOCIÉTÉ, sont défectueux. La présente garantie est également limitée au coût des pièces, composants ou ensembles, et aux frais de main d'œuvre au salaire de base sur le lieu du service technique.

Les tarifs de taux de base et horaires, tels que publiés de temps à autre par la SOCIÉTÉ, s'appliquent à toutes les procédures de service. Les frais supplémentaires, y compris mais sans s'y limiter, le temps de déplacement, la majoration pour travail supplémentaire, le coût des matériaux, l'accès à la machine à glaçons ou son retrait, ou encore l'expédition, sont à la charge du propriétaire, tout comme le sont l'entretien, les réglages, le nettoyage et les achats de glaçons. Le travail couvert par la présente garantie doit être effectué par un représentant du service technique sous contrat de la SOCIÉTÉ ou par un organisme de service de réfrigération tel que qualifié et homologué par le distributeur local de la SOCIÉTÉ. La responsabilité de la SOCIÉTÉ en vertu de la présente garantie ne sera en aucun cas supérieure au prix d'achat réel payé par le client pour la machine à glaçons.

La garantie précédente ne s'appliquera pas à (1) toute pièce ou tout ensemble qui auront été altérés, modifiés ou changés ; (2) toute pièce ou tout ensemble qui auront été soumis à une mauvaise utilisation, un abus, une négligence ou des accidents ; (3) toute machine à glaçons qui aura été installée et/ou entretenue à l'encontre des instructions techniques fournies par la SOCIÉTÉ ; ou (4) toute machine à glaçons qui aura été initialement installée plus de cinq ans à compter de la date de production du numéro de série. La présente garantie ne s'applique pas si le système de réfrigération de la machine à glaçons est modifié par un condenseur, un récupérateur de chaleur ou d'autres pièces ou ensembles non fabriqués par la SOCIÉTÉ, sauf en cas de l'approbation écrite par la SOCIÉTÉ de ces modifications pour des emplacements spécifiques.

LA PRÉSENTE GARANTIE REMPLACE TOUTES LES AUTRES GARANTIES DE TOUTE SORTE, EXPRESSES OU TACITES, Y COMPRIS TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU D'ADAPTATION À UN USAGE PARTICULIER. En aucun cas, la SOCIÉTÉ ne peut être tenue responsable des dommages spéciaux, indirects, accessoires ou consécutifs. Lors de l'échéance de la période de garantie, la responsabilité de la SOCIÉTÉ en vertu de la présente garantie viendra à échéance. La garantie précédente constitue la seule responsabilité de la SOCIÉTÉ et le recours exclusif du client ou de l'utilisateur.

Pour assurer un service de garantie prompt et permanent, la carte de garantie doit être remplie et envoyée à la SOCIÉTÉ dans les cinq (5) jours suivant la date d'installation.

Remplir ce qui suit et conserver cette information :

Distributeur/Revendeur

Référence de modèle

Numéro de série

Date d'installation

MANITOWOC ICE, INC.

2110 So. 26th St., P.O. Box 1720, Manitowoc, WI 54221-1720 USA

Téléphone : 920-682-0161 • Fax : [phone]

Site Web - www.manitowocice.com

Formulaire 80-0375-3 Rév. 01-02

Garantie limitée résidentielle de la machine à glaçons

CE QUE COUVRE LA PRÉSENTE GARANTIE LIMITÉE

Sous réserve des exclusions et limitations ci-dessous, Manitowoc Foodservice (« Manitowoc ») garantit au client d'origine toute nouvelle machine à glaçons fabriquée par Manitowoc (le « Produit ») contre tout défaut de matériau ou vice de fabrication pendant la période de garantie décrite ci-dessous dans des conditions normales d'utilisation et d'entretien, et suite à une installation et une mise en service correctes conformément au manuel d'instructions fourni avec le Produit.

PÉRIODE DE CETTE GARANTIE LIMITÉE

Produit couvert Période de garantie

Machine à glaçons Douze (12) mois

à compter de la date de vente

PERSONNES COUVERTES PAR CETTE GARANTIE LIMITÉE

La présente garantie limitée s'applique uniquement au client d'origine du Produit et n'est pas transférable.

OBLIGATIONS DE MANITOWOC ICE DANS LE CADRE DE CETTE GARANTIE LIMITÉE

En cas de défaut et de réception par Manitowoc d'une déclaration de dommage valide avant l'expiration de la période de garantie, Manitowoc doit, sur sa décision : (1) réparer le Produit à ses frais, y compris les frais de main d'œuvre standard en heures normales, (2) remplacer le Produit par un nouveau produit ou un produit équivalent à l'original ou (3) rembourser le prix d'achat du Produit. Les pièces de rechange sont garanties pendant 90 jours ou pour le reste de la période de garantie d'origine, si elle est plus longue. Les éléments précédents constituent l'unique obligation de Manitowoc et le recours exclusif du client en cas de rupture de la présente garantie limitée. La responsabilité de Manitowoc dans le cadre de la présente garantie limitée se limite au prix d'achat du Produit. Toutes dépenses supplémentaires, y compris mais sans s'y limiter, le temps de déplacement pour service, les frais de main d'œuvre d'heures supplémentaires ou de majoration, l'accessibilité au Produit ou son retrait, ou l'expédition sont à la charge du client.

OBTENTION DE SERVICE DE GARANTIE

Pour obtenir un service de garantie ou toute information concernant le Produit, veuillez nous contacter : MANITOWOC FOODSERVICE

2110 So. 26th St.

P.O. Box 1720,

Manitowoc, WI 54221-1720 USA

Téléphone : 920-682-0161 Fax : [phone]

www.manitowocice.com

CE QUI N'EST PAS COUVERT

La présente garantie limitée ne couvre pas, et laisse à votre seule responsabilité, les frais de ce qui suit : (1) maintenance périodique ou de routine, (2) réparation ou remplacement du Produit ou des pièces suite à une usure normale, (3) défauts ou dommages du Produit ou des pièces du fait d'une mauvaise utilisation, d'une utilisation abusive, de négligences ou d'accidents, (4) défauts ou dommages du Produit ou des pièces du fait d'altérations, de modifications ou de changements incorrects ou non autorisés et (5) défauts ou dommages d'un Produit non installé et/ou maintenu conformément au manuel d'instructions ou aux spécifications techniques fournis par Manitowoc. Dans la mesure où ces exclusions de garantie dépendent des lois nationales, il est possible qu'elles ne vous concernent pas.

SAUF TEL QU'INDIQUÉ PAR LA PHRASE SUIVANTE, LA PRÉSENTE GARANTIE LIMITÉE REPRÉSENTE LA SEULE ET UNIQUE GARANTIE DE MANITOWOC CONCERNANT LE PRODUIT. TOUTES LES GARANTIES TACITES SONT STRICTEMENT LIMITÉES À LA DURÉE DE LA GARANTIE LIMITÉE S'APPLIQUANT AUX PRODUITS, COMME INDIQUÉ PRÉCÉDEMMENT, Y COMPRIS, SANS TOUTEFOIS S'Y LIMITER, TOUTE GARANTIE DE QUALITÉ MARCHANDE OU D'ADAPTATION À UN USAGE PARTICULIER.

Certains pays ne permettant pas de limitations sur la durée d'une garantie tacite, il est possible que la limitation ci-dessus ne vous concerne pas.

EN AUCUN CAS, MANITOWOC OU UNE DE SES FILIALES, NE PEUT ÊTRE TENUE POUR RESPONSABLE DU CLIENT OU DE TOUTE AUTRE PERSONNE EN CAS DE DOMMAGES ACCESSOIRES, CONSÉCUTIFS OU PARTICULIERS DE TOUTE NATURE (Y COMPRIS, MAIS SANS TOUTEFOIS S'Y LIMITER, UNE PERTE DE PROFITS, DE REVENUS OU COMMERCIALE) DÉCOULANT, OU LIÉS DE QUELQUE MANIÈRE QUE CE SOIT, AU PRODUIT, À UNE RUPTURE DE LA PRÉSENTE GARANTIE LIMITÉ, OU À TOUTE AUTRE CAUSE, QUELLE QU'ELLE SOIT, BASÉE SUR LE CONTRAT, SUR LA RESPONSABILITÉ CIVILE OU TOUTE AUTRE RESPONSABILITÉ.

Certaines juridictions ne permettant pas l'exclusion ou la limitation de dommages accessoires ou consécutifs, il est possible que cette limitation ou exclusion ci-dessus ne vous concerne pas.

APPLICATION DES LOIS NATIONALES

La présente garantie limitée vous offre des droits légaux spécifiques et il se peut que vous ayez d'autres droits qui varient d'une juridiction à une autre.

CARTE DE GARANTIE

Pour assurer un service de garantie prompt et permanent, cette carte de garantie doit être remplie et envoyée à Manitowoc dans les trente (30) jours suivant la date de vente. Remplir la carte de garantie suivante et l'envoyer à Manitowoc.
