Type de produit	Détecteur à ultrasons
Marque	IFM
Modèle	UIT501 (également UIT502, UIT504, UIT505, UIT507, UIT508, UIT520)
Fonctions principales	Détection d'objets, surveillance de niveaux, sortie de commutation et analogique, interface IO-Link
Alimentation	24 V CC (via bornes L+ et L-)
Dimensions	Non spécifiées dans la notice, consulter la fiche technique sur www.ifm.com
Poids	Non spécifié dans la notice
Matière du boîtier	Métal (selon UL 508)
Couleurs des fils	BK (noir) : OUT1, BN (brun) : L+, BU (bleu) : L-, WH (blanc) : OUT2
LED indicateurs	2 LED jaunes (état 1/2), 1 LED verte (écho)
Réglages	Par bouton Teach (appui court/long) ou via IO-Link
Zone morte	Présente, consulter la fiche technique pour la distance exacte
Distance de détection	Variable selon l'objet et le réglage, programmable via Teach
Sorties	OUT1 : commutation / IO-Link ; OUT2 : analogique (0-10 V / 4-20 mA)
Communication	IO-Link (nécessite maître IO-Link)
Température d'utilisation	Non spécifiée dans la notice, consulter la fiche technique
Indice de protection	Non spécifié dans la notice
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif. Ne pas utiliser de produits chimiques.
Sécurité	Respecter les consignes de sécurité : utilisation prévue, montage par personnel qualifié, mise hors tension avant raccordement.
Pièces détachées et réparabilité	Contacter IFM ou consulter www.ifm.com pour les pièces de rechange. Aucune pièce réparable par l'utilisateur.
Informations générales	Notice téléchargeable gratuitement au format PDF sur notice-facile.com. Version originale : 80278205 / 00 10 / 2021.

FOIRE AUX QUESTIONS - UIT501 IFM

Comment brancher le détecteur UIT501 ?

Mettre l'installation hors tension. Raccorder les fils : BN (brun) à L+, BU (bleu) à L-, BK (noir) à la sortie OUT1, WH (blanc) à la sortie OUT2. Se référer au schéma de la notice.

Que signifient les LED sur l'appareil ?

Les deux LED jaunes indiquent l'état des sorties 1 et 2. La LED verte (écho) s'allume lorsque l'objet ou l'arrière-plan est détecté. Elles servent également à l'aide au réglage.

Comment régler les points de commutation avec le bouton Teach ?

Appuyer 2 à 6 secondes pour entrer en mode programmation (LED jaunes clignotent 1 Hz). Placer l'objet sur P1, appuyer 1 seconde (clignotement 2,5 Hz). Placer l'objet sur P2, appuyer 1 seconde (clignotement 4 Hz). La programmation est terminée.

Comment restaurer les réglages usine ?

Orienter l'appareil de façon à ce qu'aucun écho ne soit reçu (LED verte éteinte). Entrer en mode programmation (appui 2-6 s), puis appuyer 1 seconde. Les LED jaunes clignotent brièvement (4 Hz) et les réglages usine sont restaurés.

Puis-je utiliser l'interface IO-Link avec ce détecteur ?

Oui, l'appareil dispose d'une interface IO-Link. Vous avez besoin d'un maître IO-Link et d'un logiciel approprié. Les fichiers IODD et les informations sont disponibles sur www.ifm.com.

Quelle est la zone morte du UIT501 ?

La zone morte n'est pas précisée dans la notice. Consultez la fiche technique sur www.ifm.com pour les valeurs exactes. Dans cette zone, aucun objet n'est détecté.

Que faire si la détection ne fonctionne pas ?

Vérifiez que l'objet n'est pas dans la zone morte, que la surface n'absorbe pas les ultrasons, que les LED indiquent un écho (verte allumée) et que le câblage est correct. Vous pouvez également restaurer les réglages usine.

Le détecteur peut-il être utilisé en extérieur ?

La notice ne précise pas d'utilisation en extérieur. Vérifiez l'indice de protection sur la fiche technique. En général, ces capteurs sont conçus pour un environnement industriel intérieur.

Comment inverser le comportement des sorties ?

Appuyer sur le bouton Teach pendant plus de 6 secondes. Les LED jaunes clignotent rapidement (>10 Hz) puis brièvement (>4 Hz). La fonction de sortie est inversée (normalement ouvert devient normalement fermé).

Où trouver la notice complète du UIT501 ?

La notice est disponible gratuitement au format PDF sur notice-facile.com. Vous pouvez également la télécharger sur le site d'IFM (www.ifm.com) en recherchant la référence 80278205.

MODE D'EMPLOI UIT501 IFM

Notice d'utilisation

Détecteur réflexion directe à ultrasons

avec IO-Link

UIT501

UIT502

UIT504

UIT505

UIT507

UIT508

UIT520

80278205 / 00 10 / 2021

1 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ 2 Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
  • Assurer une protection efficace des appareils et des câbles contre l'endommagement.

2 Fonctionnement et caractéristiques

Détecteur à ultrasons pour la surveillance de niveaux et la détection d'objets.

3 Montage

▶ Fixer l'appareil à l'aide d'un dispositif de fixation

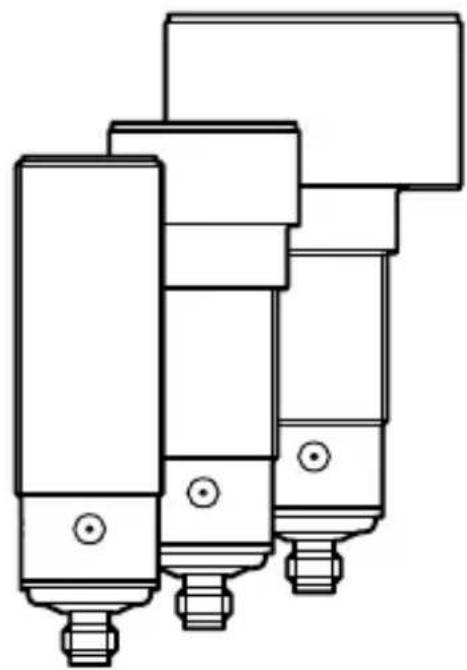

1/2 : LED d'état 1/2 (jaunes), aide au réglage et indication de sortie
3 : LED écho (verte), allumée lorsque l'objet ou l'arrière-plan est détecté
4 : bouton Teach

Des surfaces qui absorbent le son ont un effet négatif sur le bon fonctionnement.

▶ Tenir compte de la zone morte (→ Fiche technique) : Dans la zone morte, il n'y a pas de détection d'objets.

Pour appareils avec boîtier métallique (selon UL 508) :

▶ Respecter une distance minimum de 12,7 mm entre le capteur et les parties non isolées sous tension.

Plus d'informations sont disponibles sur www.ifm.com

→ Informations générales sur le montage et le fonctionnement

4 Raccordement électrique

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil (selon le type choisi) :

BK : noir

BN : brun

BU : bleu

WH : blanc

Couleurs selon DIN EN 60947-5-2

• OUT1 : sortie de commutation / IO-Link
- OUT2 : sortie analogique

5 Réglages

Le réglage et le paramétrage de l'appareil sont effectués via IO-Link ( → 5.1) ou via le bouton Teach ( → 5.2).

5.1 IO-Link

Cet appareil dispose d'une interface de communication IO-Link permettant l'accès direct aux données de process et de diagnostic. De plus, le paramétrage de l'appareil est possible pendant le fonctionnement. L'utilisation de l'appareil via l'interface IO-Link nécessite un maître IO-Link.

Pour une communication hors fonctionnement, il vous suffit d'un PC, d'un logiciel IO-Link approprié et d'un câble adaptateur IO-Link.

Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et le logiciel IO-Link sont disponibles sur www.ifm.com.

5.2 Bouton Teach

5.2.1 Démarrer le mode de programmation

▶ Appuyer sur le bouton Teach pendant 2 s...6 s.

Les LED d'état 1/2 jaunes clignotent (1 Hz), l'appareil est en mode de programmation.

En cas de programmation non réussie, l'appareil retourne au réglage précédent.

5.2.2 Régler le comportement des sorties

▶ Démarrer le mode de programmation ( → 5.2.1).

▶ Positionner l'objet sur P1 (fig. 1 ou 2).

▶ Appuyer sur le bouton Teach pendant 1 s.

Les LED d'état 1/2 jaunes clignotent (2,5 Hz), le réglage P1 est terminé.

▶ Positionner l'objet sur P2 (fig. 1 ou 2).

▶ Appuyer sur le bouton Teach pendant 1 s.

Les LED d'état 1/2 jaunes clignotent brièvement (4 Hz), le réglage P2 est terminé.

5.2.3 Inverser le comportement des sorties

▶ Appuyer sur le bouton Teach > 6 s.

Les LED d'état 1/2 jaunes clignotent (> 10 Hz).

Les LED d'état 1/2 jaunes clignotent brièvement (> 4 Hz).

La fonction de sortie est inversée.

5.2.4 Restaurer les réglages usine

▶ Orienter l'appareil de façon à ce qu'aucun écho ne soit reçu.

LED écho verte éteinte.

▶ Démarrer le mode de programmation ( → 5.2.1).

▶ Appuyer sur le bouton Teach pendant 1 s.

Les LED d'état 1/2 jaunes clignotent brièvement (4 Hz), les réglages usine sont restaurés.

En cas de détection d'objets, les signaux de sortie suivants sont fournis :

Fig. 1 : fonction fenêtre P1 > P2

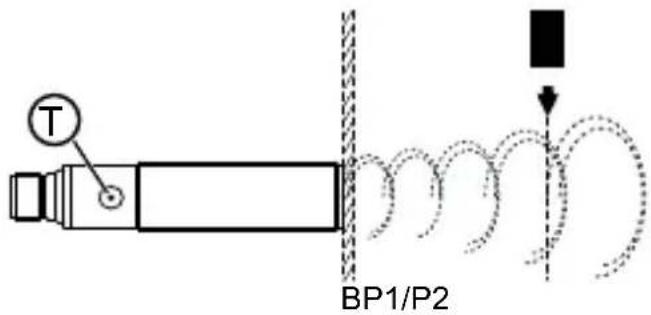

Fig. 2 : fonction hystérésis P1 = P2

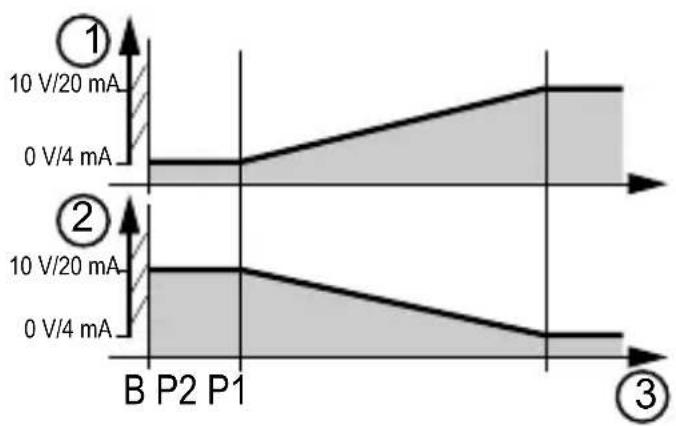

Signal analogique pour la fonction fenêtre Signal analogique pour la fonction

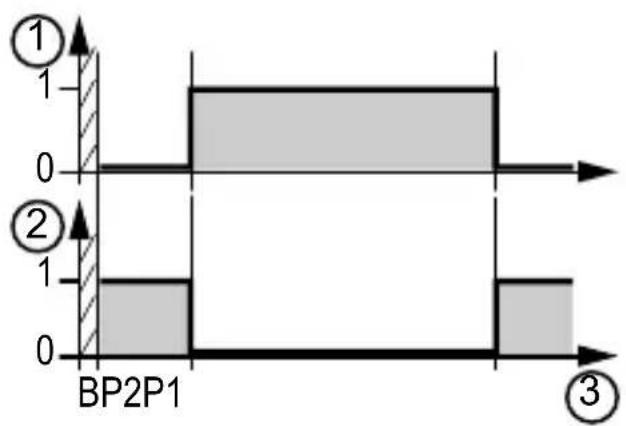

Signal de commutation pour la fonction fenêtre

Signal de commutation pour la fonction hystérésis

1: comportement des sorties
2: signal de sortie inversé
3: distance à l'objet
4: réglages usine

B : zone morte
P : position programmée par Teach
T : bouton Teach
