Type de produit	Barrage photoélectrique (capteur de proximité)
Marque	IFM
Modèle	O6E301
Tension d'alimentation	Selon EN 50178, typiquement 10-30 V DC
Type de sortie	PNP ou NPN (configurable)
Portée	Non spécifiée, orientation exacte nécessaire pour portée max
Indicateurs LED	LED verte (stabilité), LED jaune (commutation)
Fonction de commutation	Obscurcissement (détection d'objet) ou éclairage (absence d'objet)
Raccordement électrique	Connecteur M8 (3 ou 4 broches) ou M12, câble
Couleurs des fils	BN = brun, BU = bleu, BK = noir
Réglage de sensibilité	Oui (via potentiomètre ou teach-in)
Montage	Émetteur (O6S) et récepteur (O6E) à orienter face à face
Entretien	Nettoyer la lentille sans solvants agressifs
Réparation	Uniquement par le fabricant
Élimination	Respecter les réglementations nationales
Normes	EN 50178
Documentation	Notice de 6 pages (PDF)

FOIRE AUX QUESTIONS - O6E301 IFM

Comment monter correctement le barrage photoélectrique O6E301 ?

Fixez d'abord le récepteur (O6E...) à l'aide d'un dispositif de fixation. Orientez ensuite l'émetteur (O6S...) face au récepteur. Une orientation exacte est nécessaire pour atteindre la portée maximale.

Quelle est la tension d'alimentation recommandée ?

L'alimentation doit respecter la norme EN 50178. Typiquement, une tension continue de 10 à 30 V DC convient.

Comment raccorder électriquement l'appareil ?

Le raccordement doit être effectué par un électricien qualifié, hors tension. Utilisez les connecteurs M8 (3 ou 4 broches), câble ou déport M12. Couleurs des fils : BN = brun (+), BU = bleu (-), BK = noir (sortie).

Que signifient les LED verte et jaune ?

La LED verte indique une tension d'alimentation et un signal stable. La LED jaune indique l'état de commutation : allumée si un objet est détecté (mode obscurcissement) ou si aucun objet n'est détecté (mode éclairage).

Comment régler la fonction de sortie (PNP/NPN) ?

La fonction de sortie est configurable. Reportez-vous à la section 6.1 de la notice. Le réglage s'effectue généralement par un commutateur ou un cavalier.

Comment nettoyer la lentille du capteur ?

Dégagez la lentille de tout encrassement. N'utilisez pas de solvants ou de produits qui pourraient endommager les parties en plastique. Un chiffon doux et sec suffit.

Que faire si le capteur ne commute pas correctement ?

Vérifiez d'abord l'alimentation et le câblage. Assurez-vous que l'émetteur et le récepteur sont bien alignés. Contrôlez le réglage de sensibilité (section 6.2) et l'état des LED.

L'appareil est-il réparable par l'utilisateur ?

Non. Les détecteurs défectueux doivent être réparés uniquement par le fabricant IFM.

Comment éliminer l'appareil en fin de vie ?

Respectez les réglementations nationales en vigueur pour une élimination écologique. Ne jetez pas l'appareil avec les déchets ménagers.

Où trouver les données techniques complètes ?

Consultez le site web d'IFM à l'adresse www.ifm.com pour les données techniques et informations supplémentaires.

MODE D'EMPLOI O6E301 IFM

Notice d'utilisation Barreau photoélectrique

efector200

O6E3 / O6S3

O6E300 / 02 11/2015

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat

Désignation d'une touche, d'un bouton ou d'un affichage

Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

2 Fonctionnement et caractéristiques

Le barrage photoélectrique détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

3 Montage

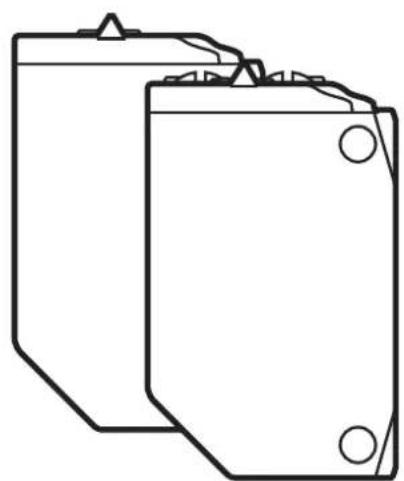

Émetteur Récepteur

Monter le récepteur (O6E...) à l'aide d'un dispositif de fixation.

Orienter l'émetteur (O6S...) vers le récepteur et le fixer de la même manière. Portée maximale seulement en cas d'orientation exacte.

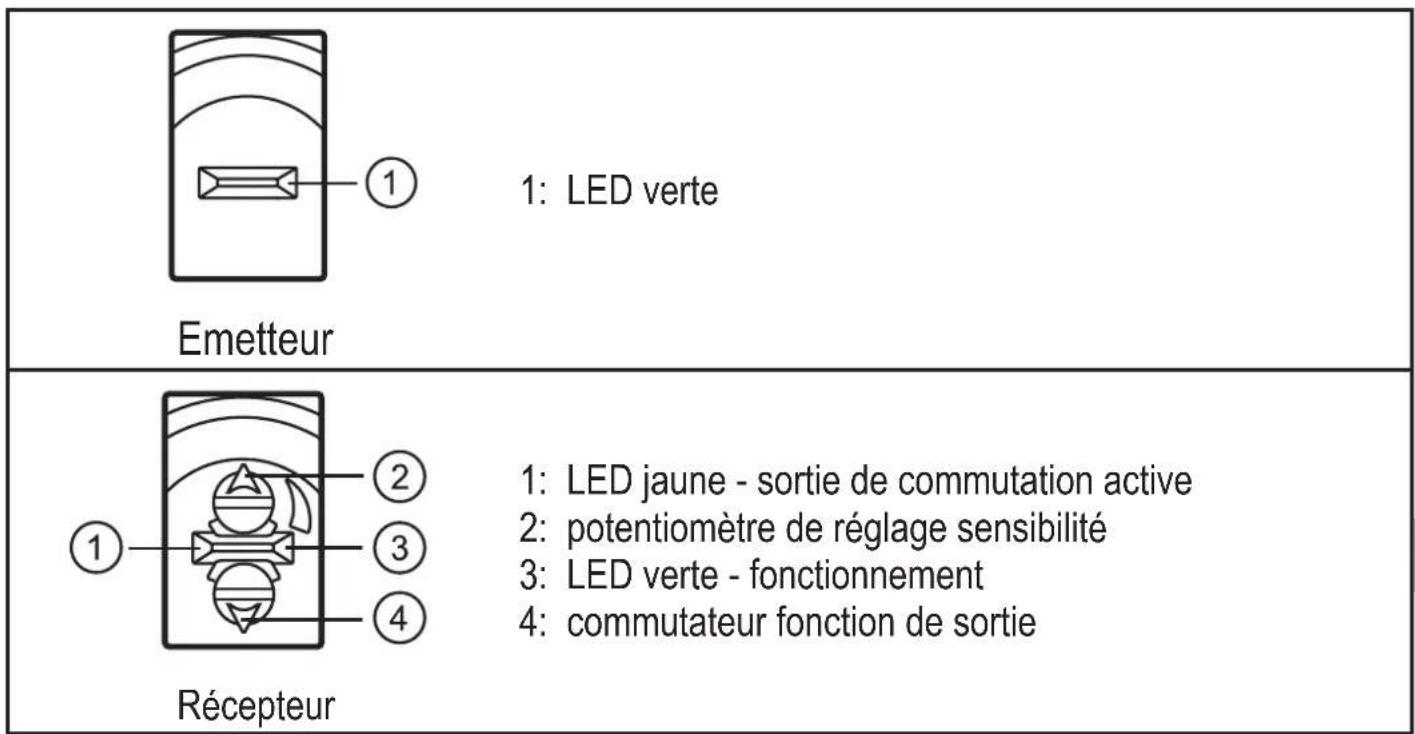

4.1 Affichage de stabilité

La LED verte s'allume en cas de tension d'alimentation fournie et signal stable du détecteur.

	signal stable	seuil de commutation		signal stable
éclairement
LED verte allumée éteinte éteinte allumée
LED jaune	allumée	allu-mée	eteinte éteinte
obscurcissement
LED verte allumée éteinte éteinte allumée
LED jaune	eteinte éteinte		allu-mée	allumée

5 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

• Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés. Assurer une alimentation en tension selon EN 50178.

Mettre l'installation hors tension. Raccorder l'appareil comme suit :

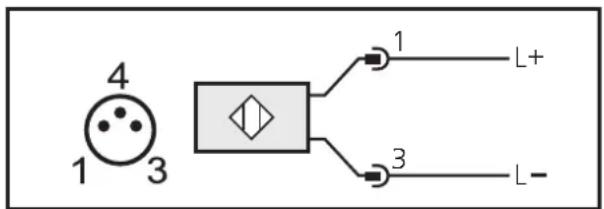

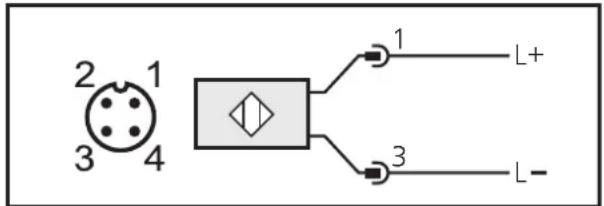

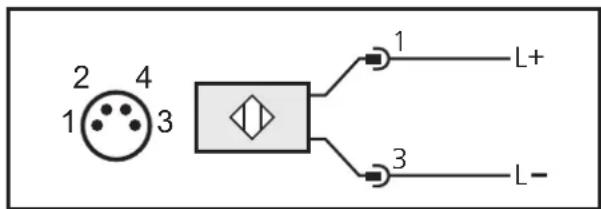

5.1 Émetteur

Connecteur déport M12 Câble *

Connecteur M8, 3 broches Connecteur M8, 4 broches

• Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir

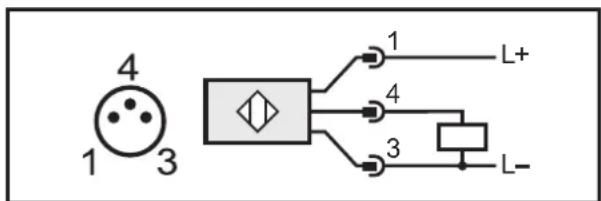

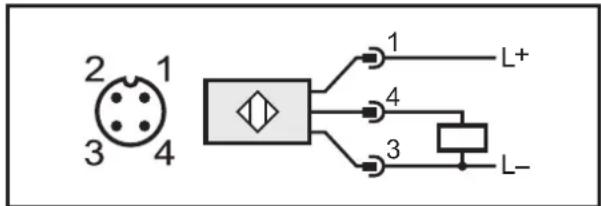

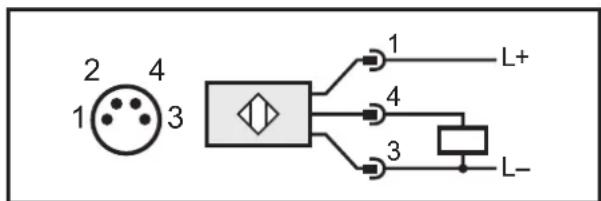

5.2.1 PNP

Connecteur déport M12 Câble *

Connecteur M8, 3 broches Connecteur M8, 4 broches

• Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir

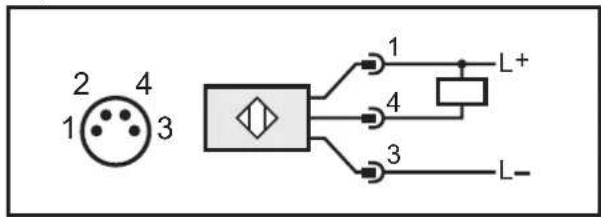

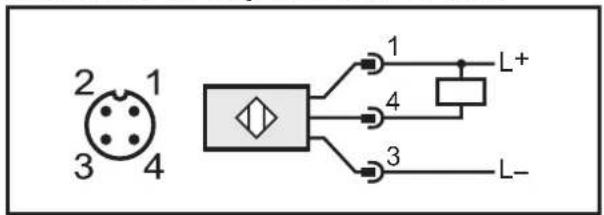

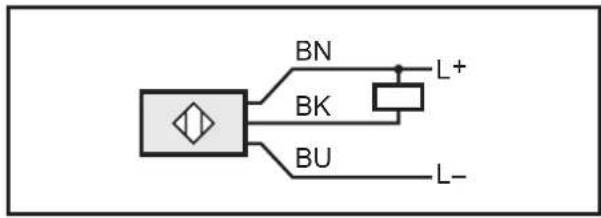

5.2.2 NPN

Connecteur déport M12 Câble*

Connecteur M8, 3 broches Connecteur M8, 4 broches

• Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir

6 Réglages

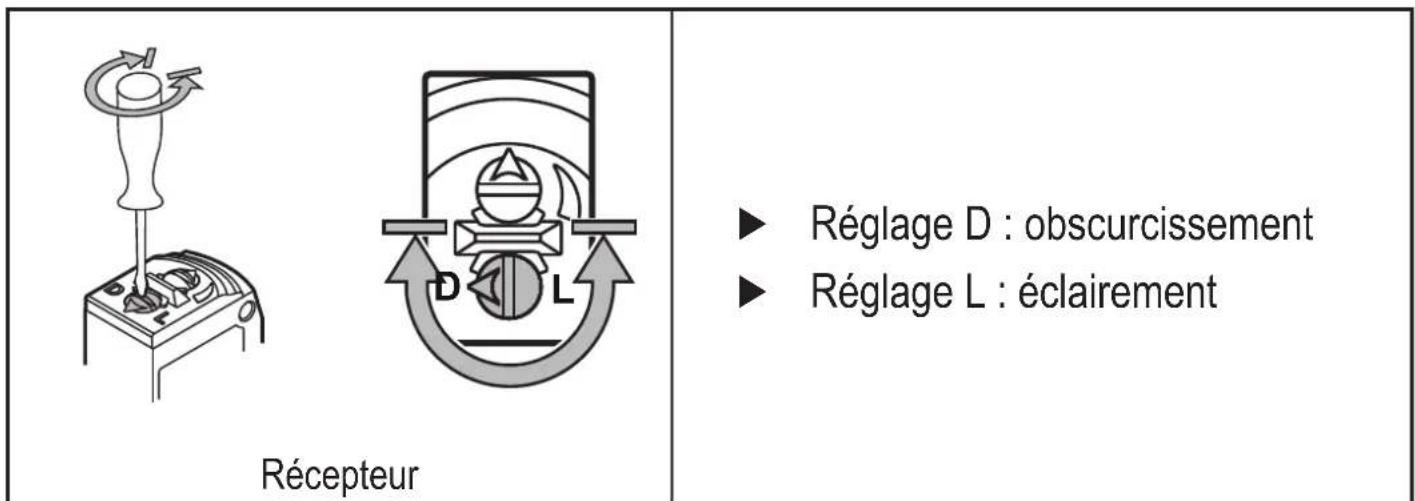

6.1 Régler la fonction sortie

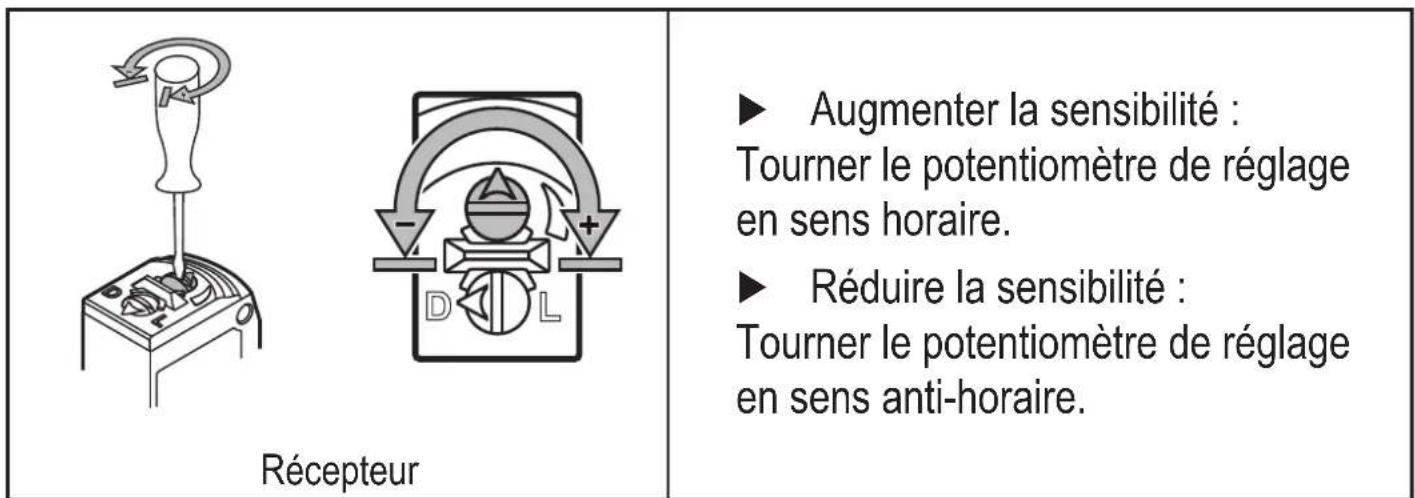

6.2 Régler la sensibilité

7 Fonctionnement

Vérifier le bon fonctionnement de l'appareil.

La LED verte est allumée si l'appareil est opérationnel. Commutation obscurcissement : la sortie est commutée / la LED jaune est allumée lorsqu'un objet est détecté. Commutation éclairage : la sortie est commutée / la LED jaune est allumée lorsque aucun objet n'est détecté.

8 Maintenance, réparation, élimination

Dégager la lentille de l'appareil de tout encrassement.

Pour le nettoyage, ne pas utiliser de solvants ou de produits qui pourraient abimer les parties en plastique. S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Des détecteurs défectueux ne doivent être réparés que par le fabricant.

Données techniques et informations supplémentaires sur notre site web à www.ifm.com
