MODE D'EMPLOI QWNI14I47EXDE SHARP

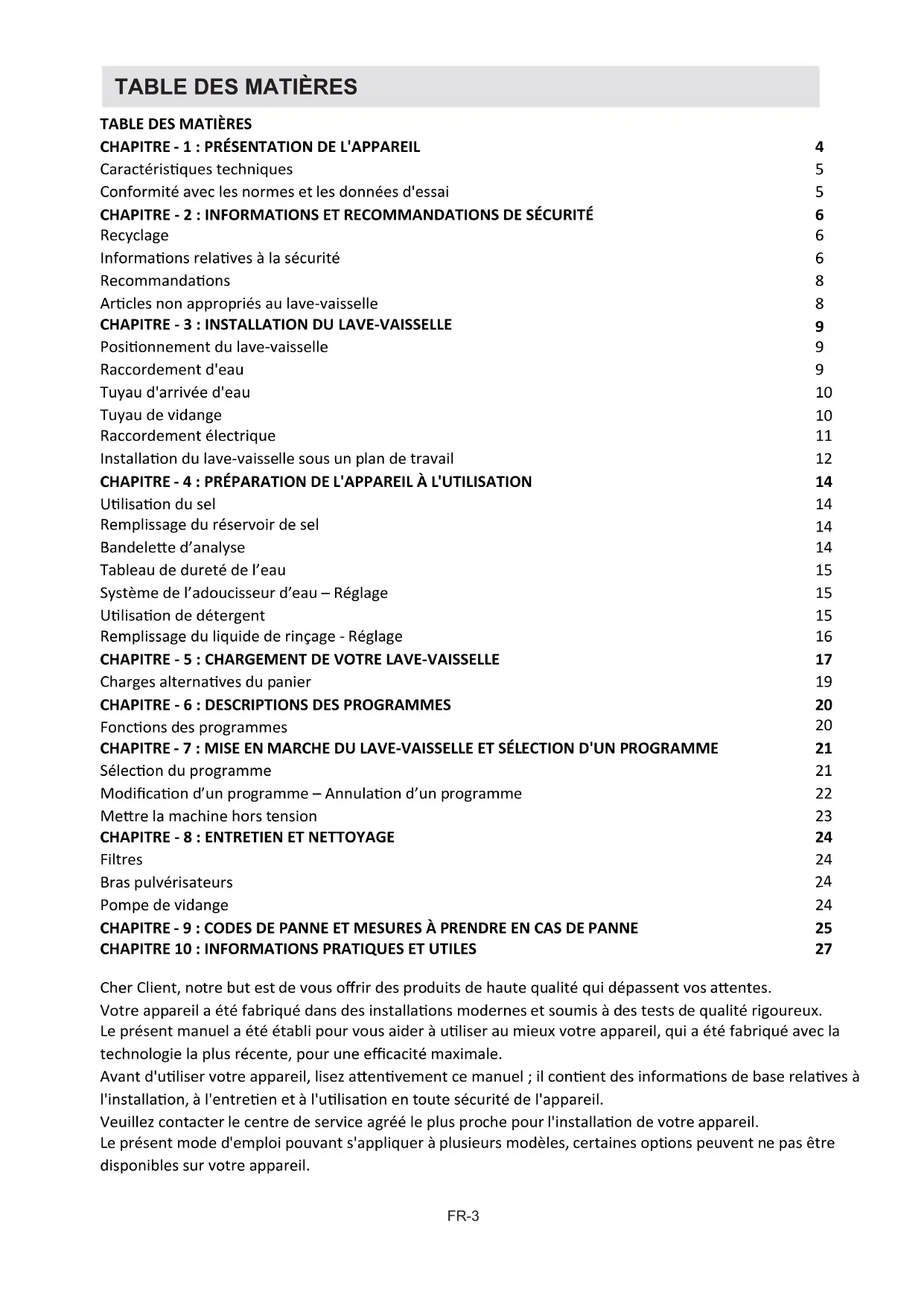

Caractéristiques techniques Conformité avec les normes et les données d'essai CHAPITRE - 2 : INFORMATIONS ET RECOMMANDATIONS DE SÉCURITÉ Recyclage Informations relatives à la sécurité Recommandations Articles non appropriés au lave-vaisselle

CHAPITRE - 3 : INSTALLATION DU LAVE-VAISSELLE

Positionnement du lave-vaisselle Raccordement d'eau Tuyau d'arrivée d'eau Tuyau de vidange Raccordement électrique Installation du lave-vaisselle sous un plan de travail CHAPITRE - 4 : PRÉPARATION DE L'APPAREIL À L'UTILISATION Utilisation du sel Remplissage du réservoir de sel Bandelette d’analyse Tableau de dureté de l’eau Système de l’adoucisseur d’eau – Réglage Utilisation de détergent Remplissage du liquide de rinçage - Réglage

Filtres Bras pulvérisateurs Pompe de vidange CHAPITRE - 9 : CODES DE PANNE ET MESURES À PRENDRE EN CAS DE PANNE

Cher Client, notre but est de vous offrir des produits de haute qualité qui dépassent vos attentes. Votre appareil a été fabriqué dans des installations modernes et soumis à des tests de qualité rigoureux. Le présent manuel a été établi pour vous aider à utiliser au mieux votre appareil, qui a été fabriqué avec la technologie la plus récente, pour une efficacité maximale. Avant d'utiliser votre appareil, lisez attentivement ce manuel ; il contient des informations de base relatives à l'installation, à l'entretien et à l'utilisation en toute sécurité de l'appareil. Veuillez contacter le centre de service agréé le plus proche pour l'installation de votre appareil. Le présent mode d'emploi pouvant s'appliquer à plusieurs modèles, certaines options peuvent ne pas être disponibles sur votre appareil.FR-4

1. Panier supérieur avec supports

2. Bras pulvérisateur supérieur

4. Bras pulvérisateur inférieur

6. Plaque signalétique

7. Panneau de commande

8. Distributeur de détergent et de liquide de rinçage

9. Panier à couverts

10. Récipient de sel

11. Loquet de glissière du panier supérieur

12.2. Unité de séchage ac: Ce système offre de meilleures performances de séchage pour votre vaisselle.FR-5 Caractéristiques techniques Conformité aux normes et aux données de test/ Déclaration de conformité

Ce produit répond aux exigences de toutes les directives européennes en vigueur ainsi qu’à toutes les normes harmonisées correspondantes, qui prévoient le marquage CE. Veuillez visiter www.sharphomeappliances.com pour une copie électronique de ce manuel d’utilisation. CHAPITRE - 2 : INFORMATIONS ET RECOMMANDATIONS DE SÉCURITÉ Capacité 13 couverts Hauteur 820 mm - 870 mm Largeur 598 mm Profondeur 570 mm Poids net 38 kg Alimentation électrique 220-240 V, 50 Hz Puissance totale 1900 W Puissance de chauffage 1800 W Puissance de pompe 100 W Puissance de pompe de vidange 30 W Pression d'alimentation en eau 0.03 MPa (0,3 bar)-1 MPa (10 bar) Courant 10 AFR-6 CHAPITRE - 2 : INFORMATIONS ET RECOMMANDATIONS DE SÉCURITÉ Recyclage

• Certains composants et emballages sont fabriqués à partir de matériaux recyclables.

• Les éléments en matière plastique portent les inscriptions internationales : (>PE< , >PS< , >POM<, >PP<, ....)

• Les éléments en carton sont fabriqués à partir de papier recyclé et doivent être déposés dans les bacs de tri sélectif prévus à cet effet.

• Évitez de placer ces matériaux dans des bacs à déchets. Les déposer dans un centre de recyclage.

• Contactez les centres concernés pour obtenir des informations sur les méthodes et points de mise au rebut. Informations relatives à la sécurité Lorsque vous recevez votre appareil

• Si l'emballage de votre appareil présente des dommages, veuillez contacter votre revendeur.

• Déballez les matériaux d'emballage comme indiqué et mettez-les au rebut conformément aux règles applicables. Consignes à respecter lors de l'installation de l'appareil

• Installez votre lave-vaisselle dans un endroit adéquat, ne posant pas de risque pour la sécurité et de niveau.

• Procédez à l'installation et au raccordement de votre lave-vaisselle en suivant les instructions.

• Ce lave-vaiselle ne doit être installé et réparé que par un service après vente agréé.

• N'utilisez que les pièces détachées d'origine.

• Avant l'installation, vérifiez que le lave-vaisselle est débranché.

• Vérifiez que votre prise électrique est conforme aux normes en vigueur.

• Assurez-vous que tous les branchements électriques correspondent aux valeurs indiquées sur la plaque signalétique.

• Assurez-vous que le lave-vaisselle n'est pas posé sur le câble d'alimentation.

• Ne branchez jamais le lave-vaisselle au moyen d'une rallonge électrique ou d'une prise multiple. Veillez à ce que la prise soit facilement accessible une fois l'installation terminée.

• Après l'installation du lave-vaisselle, faites-le fonctionner à vide lors de la première utilisation. Usage quotidien

• Ce lave-vaisselle est exclusivement destiné à un usage domestique. Ne l'utilisez à aucune autre fin. Toute utilisation du lave-vaisselle à des fins commerciales ou professionnelles annule la garantie.

• Ne montez pas, ne vous asseyez pas ou ne placez pas de charge sur la porte ouverte du lave-vaisselle, car ce dernier pourrait se renverser.FR-7

• N’utilisez jamais de détergent ou de liquide de rinçage qui ne sont pas conçus spécifiquement pour lave-vaisselle. Notre société déclinera toute responsabilité pour les dégâts liés à l’utilisation de ces produits.

• L’eau contenue dans la cuve de lavage du lave-vaisselle n’est pas potable. Ne la buvez pas.

• En raison du danger d’explosion, ne placez aucun dissolvant chimique ou solvant dans le lave-vaisselle.

• Vérifiez que les objets en plastique résistent à la chaleur avant de les laver au lave-vaisselle.

• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et des personnes avec des capacités physiques, sensorielles ou mentales réduites ou sans expérience ni connaissances, s'ils sont supervisés, ont reçu des instructions relatives à l'utilisation sécurisée de l'appareil et comprennent les dangers qui y sont associés. Empêchez que des enfants jouent avec l'appareil. De même, les enfants sans surveillance ne doivent pas procéder au nettoyage ou à l'entretien de la machine.

• Évitez de placer des objets inappropriés et lourds excédant la capacité maximale du panier du lave-vaisselle. Notre société ne sera en aucun cas responsable de tout dommage sur les parties intérieures.

• N'ouvrez jamais la porte lorsque l'appareil est en marche. Un dispositif de sécurité met le lave-vaisselle à l'arrêt en cas d'ouverture de la porte.

• Ne laissez pas la porte de votre lave-vaisselle ouverte pour éviter tout accident.

• Installez les couteaux et autres objets pointus dans le panier à couverts, pointe en bas.

• Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant, ou par un technicien agréé afin d'éviter tout danger.

Avertissement : Évitez de vous tenir devant la porte lorsque que le signal

sonore d’ouverture automatique retentit. Pour la sécurité des enfants

• Après le déballage du lave-vaisselle, veillez à tenir les matériaux d'emballage hors de portée des enfants.

• Ne laissez pas les enfants jouer avec ou mettre en marche le lave-vaisselle.

• Tenez les détergents et liquides de rinçage hors de la portée des enfants.

• Tenir les enfants à l'écart du lave-vaisselle lorsqu’il est ouvert : il peut contenir des résidus de substances de nettoyage.

• Veillez à ce que votre ancien lave-vaisselle ne pose aucun risque à vos enfants. Il existe des cas connus d'enfants retenus enfermés dans des lave-vaisselleFR-8 Pour éviter une telle situation, brisez le loquet de la porte de votre ancien appareil et coupez les câbles électriques. En cas de dysfonctionnement

• Les réparations effectuées par des personnes autres que le personnel de service agréé annulent la garantie de votre appareil.

• Avant d’effectuer toute réparation sur le lave-vaisselle, prenez soin de la débrancher du réseau électrique. Coupez les fusibles ou débranchez le lave-vaisselle. Ne pas tirer sur le câble pour débrancher le lave-vaisselle. Prenez soin de fermer l’arrivée d’eau. Recommandations

• Pour ne pas gaspiller l’eau et l’énergie, enlevez les gros résidus d’aliments avant de mettre la vaisselle dans le lave-vaisselle. Mettez le lave-vaisselle en marche après l’avoir entièrement chargé

• N’utilisez le programme de trempage que si nécessaire.

• Installez les objets creux tels que les bols, verres et pots de manière à ce qu’ils soient tournés vers le bas.

• Il est conseillé de ne pas surcharger le lave-vaisselle et de ne pas y installer de la vaisselle de nature différente de celle indiquée. Ne pas laver en lave-vaisselle :

• Il s’agit notamment de cendres de cigarettes, de restes de bougie, de cirage, de substances chimiques, de matériaux à base d’alliages ferreux ;

• Fourchettes, cuillères et couteaux à manche en bois, en corne ou en ivoire ou incrusté de nacre ; objets collés, peinture, articles maculés de produits chimiques abrasifs, acides ou basiques.

• Objets ne résistant pas à la chaleur et récipients en cuivre ou étamés.

• Objets en aluminium et en argent (ils peuvent se décolorer ou se ternir).

• Certains types de verre délicat, des objets en porcelaine aux motifs d’ornement imprimés qui s’effacent juste après le premier lavage ; certains articles en cristal qui perdent leur transparence avec le temps, un couvert précieux non résistant à la chaleur, des verres en cristal au plomb, des planches à découper en bois, des articles fabriqués à base de fibre synthétique ;

• Les articles absorbants tels que les éponges ou les torchons ne sont pas lavables en lave-vaisselle. Attention :Prenez soin d’acheter des articles lavables en lave-vaisselle à partir d’aujourd’hui.

Positionnement du lave-vaisselle Au moment de choisir le lieu d’installation de votre lave-vaisselle, privilégiez les endroits faciles d’accès pour un chargement et un déchargement faciles de la vaisselle. N'installez pas votre lave-vaisselle dans un lieu où la température ambiante peut descendre sous 0 °C. Avant de le positionner, sortez le lave-vaisselle de son emballage en respectant les avertissements apposés sur celui-ci. Positionnez le lave-vaisselle à proximité d'une arrivée et d'une évacuation d'eau. Vous devez installer votre lave-vaisselle de manière à ne pas modifier les raccords une fois ceux-ci effectués. Ne saisissez pas le lave-vaisselle par la porte ou par le panneau de commande pour la déplacer. Prenez soin de laisser un espace autour du lave-vaisselle de manière à pouvoir le déplacer facilement d'avant en arrière pendant le nettoyage. Prenez soin de ne pas coincer les tuyaux d'arrivée d'eau et de vidange en positionnant le lave-vaisselle. En outre, prenez soin de ne pas coincer le câble électrique sous le lave-vaisselle. Réglez les pieds réglables du lave-vaisselle de manière à ce qu'il soit à niveau et bien stable. Le bon positionnement du lave-vaisselle est essentiel pour une bonne ouverture et fermeture de la porte. Si la porte de votre lave-vaisselle ne se ferme pas correctement, vérifiez que le lave-vaisselle est à niveau et stable sur le sol ; dans le cas contraire, réglez les pieds et positionnez l’appareil de manière stable. Raccordement d’eau Assurez-vous que la tuyauterie intérieure est adaptée à l’installation d’un lave- vaisselle. Nous vous recommandons en outre d’installer un filtre à l’arrivée d’eau de votre domicile, de manière à éviter qu’une contamination (sable, argile, rouille, etc.) éventuellement transportée dans le système d’approvisionnement en eau ou dans la tuyauterie intérieure cause tout dommage au lave-vaisselle, et à prévenir tout désagrément tel que le jaunissement de la vaisselle ou la formation de dépôts après le lavage.FR-10 Prenez en compte le marquage sur le tuyau d’arrivée d’eau ! Si les modèles sont marqués avec 25 °, la température de l’eau peut être au maximum de. 25 °C (eau froide). Pour tous les autres modèles : Eau froide de préférence ; eau chaude max. température 60 C. Tuyau d'arrivée d'eau N'utilisez jamais le tuyau d'arrivée d'eau de votre ancien lave-vaisselle. Utilisez plutôt le tuyau neuf fourni avec l'appareil. Si vous souhaitez raccorder un tuyau d'arrivée d'eau neuf ou longtemps inutilisé à votre lave-vaisselle, faites au préalable couler de l'eau dans celui-ci pendant un moment. Raccorder à la main le tuyau d'arrivée d'eau directement au robinet d'arrivée. Veillez à ce que la pression du robinet soit de 0,03 MPa (0,3 bar) minimum et de 1 MPa (10 bar) maximum. Si la pression d'eau est supérieure à 1 MPa (10 bar), installez un réducteur de pression. Une fois le raccordement effectué, ouvrez le robinet à fond et vérifiez l'étanchéité. Pour la sécurité de votre lave-vaisselle, veuillez toujours fermer le robinet d'arrivée d'eau après la fin de chaque programme de lavage. NB :Certains modèles utilisent un système Aquastop. Si votre lave-vaisselle est équipé de la fonction Aquastop, il y a du courant avec une tension dangereuse. Ne coupez pas l'embout Aquastop. Veillez aussi à ce qu'il ne soit pas plié ou tordu. Tuyau de vidange Vous pouvez raccorder le tuyau de vidange, soit directement à une vidange fixe, soit au raccord spécial sous l'évier. Au moyen d'un tuyau coudé spécial (si disponible), vous pouvez vidanger le lave- vaisselle directement dans l'évier en accrochant le tuyau coudé au bord de l’évier. Assurez-vous que le raccordement est effectué à au moins 50 cm et au plus à 110 cm du niveau du sol.

Avertissement : Lorsque vous utilisez un tuyau de vidange de plus de 4

m de long, la vaisselle peut ne pas être lavée correctement. Dans ce cas, notre société déclinera toute responsabilité.

CHAPITRE - 3 : INSTALLATION DU LAVE-VAISSELLEFR-11

Raccordement électrique Votre lave-vaisselle doit être raccordé à une prise de terre dont la tension et l'intensité correspondent aux valeurs prévues (suivant les normes en vigueur). Si votre logement ne comporte pas de prise de terre, faites-en installer une par un électricien qualifié. En cas d'utilisation sans prise de terre, notre société dégagera toute responsabilité pour toute panne qui pourrait se produire. Intensité du fusible intérieur : 10-16 A. Votre lave-vaisselle est configuré pour fonctionner en 220-240 V. Si votre domicile est en 110 V, intercalez un transformateur 110/220 V - 3 000 W. Le lave-vaisselle doit être débranché pendant le positionnement. Utilisez toujours la prise fournie avec l’appareil. À basse tension, l'efficacité de votre lave-vaisselle est diminuée. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire, afin d’éviter un danger. Dans le cas contraire, des accidents peuvent se produire. Pour des raisons de sécurité, assurez-vous de toujours débrancher la prise à la fin du programme. Afin d’éviter une électrocution, évitez de débrancher l’appareil lorsque vos mains sont mouillées. Débranchez toujours votre lave-vaisselle par la prise. Ne jamais tirer sur le câble électrique lui-même. La fiche de cet appareil peut comporter un fusible de 13 A selon le pays d'utilisation. (Par exemple le Royaume-Uni, l’Arabie Saoudite)

CHAPITRE - 3 : INSTALLATION DU LAVE-VAISSELLEFR-12

CHAPITRE - 4 : PRÉPARATION DE L’APPAREIL À L’UTILISATION AVANT D’UTILISER L’APPAREIL Préparation de votre lave-vaisselle pour la première utilisation.

• Assurez-vous que les spécifications électriques et d'alimentation en eau correspondent aux valeurs indiquées par les instructions d’installation de l’appareil.

• Retirez tous les matériaux d’emballage à l’intérieur de l’appareil.

• Réglez l’adoucisseur d’eau.

• Remplissez le compartiment de liquide de rinçage. Utilisation du sel Pour bien fonctionner, le lave-vaisselle a besoin d’une eau douce, c’est-à-dire moins calcaire. Dans le cas contraire, des résidus de calcaire blanc resteront sur la vaisselle et sur les équipements intérieurs. Cela aura alors une incidence négative sur les performances de lavage, de séchage et de brillance de votre appareil. L’adoucisseur d’eau doit être régénéré de sorte qu’il conserve les mêmes performances pour chaque cycle de lavage. À cet effet, veuillez utiliser du sel pour lave-vaisselle. Veuillez utiliser uniquement du sel spécial pour lave-vaisselle afin d’adoucir l’eau de la machine. N’utilisez pas de sel de table ou en poudre qui est facilement soluble dans l’eau. L’utilisation de tout autre type de sel peut abîmer votre machine. Remplissage du compartiment de sel (SI DISPONIBLE) Pour bien fonctionner, le lave-vaisselle a besoin d’une eau douce, c’est-à-dire moins calcaire. Dans le cas contraire, des résidus de calcaire blanc resteront sur la vaisselle et sur les équipements intérieurs. Cela aura alors une incidence négative sur les performances de lavage, de séchage et de brillance de votre appareil. Lorsque l’eau s’écoule dans l’adoucisseur, les ions formant l’hydrométrie sont éliminés de l’eau ; elle atteint ainsi la douceur nécessaire pour un résultat de lavage optimal. En fonction du taux d’hydrométrie du flux d’hydraulique entrant, ces ions durcissant l’eau s’accumulent rapidement dans l’adoucisseur. L’adoucisseur d’eau doit être rafraîchi de sorte qu’il conserve les mêmes performances au cours du prochain cycle de lavage. À cet effet, veuillez utiliser du sel pour lave-vaisselle. Veuillez utiliser uniquement du sel spécial pour lave-vaisselle afin d’adoucir l’eau de la machine. N’utilisez pas de sel de table ou en poudre qui est facilement soluble dans l’eau. L’utilisation de tout autre type de sel peut abîmer votre machine. Remplissage du réservoir de sel Pour ajouter du sel régénérant, ouvrez le couvercle du réservoir de sel en le tournant dans le sens anti-horaire. (1) (2) À la première utilisation, mettez 1 kg de sel et de l’eau (3) dans le réservoir jusqu’à ce qu’il déborde presque. Si possible, utilisez l’entonnoir (4) pour un remplissage plus facile. Replacez le couvercle et fermez-le. Après tous les 20 à 30 cycles, ajoutez du sel dans votre appareil jusqu’à en faire le plein (environ 1 kg). N'ajoutez de l'eau dans le réservoir de sel qu'à la première utilisation. Utilisez du sel régénérant fabriqué spécialement pour une utilisation dans les lave-vaisselle. Lorsque vous démarrez votre lave-vaisselle, le réservoir de sel se remplit d’eau. Par conséquent, veuillez introduire le sel régénérant dans l’appareil avant de le démarrer. Si vous ne démarrez pas votre appareil immédiatement après que le sel régénérant a débordé, exécutez un court programme de lavage afin de le protéger contre la corrosion. Bandelette d’analyse Faites couler l’eau du robinet (1 min.) Gardez la bande- lette dans l’eau (1 sec) Secouez la bandelette. Patientez (1 min.) Réglez le niveau de dureté de votre appareil.

1FR-13 CHAPITRE - 4 : PRÉPARATION DE L’APPAREIL À L’UTILISATION Tableau de dureté de l’eau Système de l’adoucisseur d’eau Le lave-vaisselle est équipé d’un adoucisseur d’eau qui réduit la dureté de l’alimentation en eau principale. Pour connaître le niveau de dureté de l’eau du robinet, contactez votre compagnie de distribution d’eau ou utilisez la bandelette d’analyse (si disponible). Réglages Pour modifier le niveau de sel, suivez les étapes ci-dessous:

• Ouvrez la porte de la machine.

• Allumez la machine, et appuyez sur le bouton Programme dès que la machine est allumée.

• Maintenez le bouton Programme enfoncé jusqu’à ce que tous les voyants clignotent une fois.

• La machine affiche le dernier réglage.

• Réglez le niveau en appuyant sur le bouton de sélection de programme.

• Éteignez la machine pour enregistrer les réglages effectués. Utilisation de détergent Utilisez uniquement des détergents spécialement conçus pour les lave-vaisselle domestiques. Gardez vos détergents dans un endroit frais et sec, hors de la portée des enfants.

• Ajoutez la quantité recommandée de détergent pour le programme sélectionné afin de garantir une meilleure performance. La quantité de détergent nécessaire varie en fonction du cycle de lavage, de la taille de chargement, et du degré de saleté de la vaisselle.

• Ne dépassez pas la quantité de détergent nécessaire dans le compartiment ; auquel cas, des traces blanches ou des taches bleutées peuvent apparaître sur les verres et sur la vaisselle, ce qui peut provoquer la corrosion du verre. L’utilisation continue d’une quantité trop élevée en détergent peut endommager la machine.

• L’utilisation de détergent en trop faible quantité peut provoquer un mauvais nettoyage, et des traces blanches apparaissent dans l’eau dure.

• Référez-vous aux instructions du fabricant du détergent pour plus d’informations.

• Remplissage du détergent Appuyez sur le loquet pour ouvrir le distributeur et versez le détergent. Fermez le couvercle et appuyez dessus jusqu’à ce qu’il se verrouille en place. Le distributeur doit être rempli immédiatement avant l’exécution d’un nouveau programme. Si la vaisselle est très sale, ajoutez du détergent supplémentaire dans le distributeur. DETERGENT Niveau Allemand dH Français

Anglais dE Indicateur 1 0-5 0-9 0-6 Les voyants LED P1-9h sont allumés. 2 6-11 10-20 7-14 Les voyants LED P2-9h sont allumés. 3 12-17 21-30 15-21 Les voyants LED 1/2-9h sont allumés. 4 18-22 31-40 22-28 Les voyants LED 3h-9h sont allumés. 5 23-31 41-55 29-39 Les voyants LED 6h-9h sont allumés. 6 32-50 56-90 40-63 Les voyants LED P1-6h-9h sont allumés.FR-14 CHAPITRE - 4 : PRÉPARATION DE L’APPAREIL À L’UTILISATION Utilisation de détergents mixtes L’utilisation de ces produits doit être conforme aux instructions du fabricant. Évitez de mettre du détergent combiné dans le compartiment intérieur ou dans le panier à couverts. Les détergents combinés contiennent à la fois du détergent, du liquide de rinçage, des substances de remplacement du sel et des composants supplémentaires en fonction du mélange. Nous vous recommandons d’éviter les détergents combinés pour les programmes courts. Veuillez utiliser des détergents en poudre pour de tels programmes. Si vous rencontrez un problème lors de l’utilisation des détergents combinés, veuillez contacter le fabricant du détergent. Lorsque vous arrêtez d’utiliser des détergents combinés, assurez-vous que les réglages de la dureté de l’eau et du liquide de rinçage sont au niveau correct. Utilisation du liquide de rinçage Le liquide de rinçage vous permet d'obtenir une vaisselle sèche, sans traces d'eau. Le liquide de rinçage est automatiquement utilisé lors du rinçage à chaud. Si le réglage du liquide de rinçage est trop faible, la vaisselle ne sera pas correctement séchée. Si le réglage est trop fort, le liquide laissera des traces bleutées sur les verres et/ou sur la vaisselle. Remplissage du liquide de rinçage et réglage Pour remplir le compartiment du produit de rinçage, ouvrir le couvercle du compartiment du produit de rinçage. Remplir le compartiment de produit de rinçage jusqu’au niveau MAX, puis refermer le couvercle. Veillez à ne pas trop remplir le compartiment du produit de rinçage et essuyez les éclaboussure. Suivez les étapes ci-après pour modi ier le niveau du liquide de rinçage avant de mettre la machine en marche : Appuyez sur le bouton de programme et maintenez-le vers le bas.

• Ouvrez la porte de la machine.

• Allumez la machine, et appuyez sur le bouton Programme dès que la machine est allumée. Maintenez le bouton Programme enfoncé jusqu’à ce que tous les voyants clignotent deux fois.

• Le réglage du liquide de rinçage suit celui de la dureté de l’eau.

• La machine affiche le dernier réglage.

• Changez le niveau en appuyant sur le bouton de sélection de programme.

• Éteignez la machine pour enregistrer les réglages effectués.

• Le réglage du niveau de liquide de rinçage en usine est de « 4 ». Si la vaisselle ne sèche pas correctement ou si elle comporte des taches, augmentez le niveau. Si les taches bleues se forment sur votre vaisselle, baissez le niveau. Niveau Dose de brillant Indicateur 1 Le liquide de rinçage n’est pas distribué Les voyants LED P1- 9h sont allumés. 2 1 dose est distribuée Les voyants LED P2- 9h sont allumés. 3 2 doses sont distribuées Les voyants LED 1/2-9h sont allumés. 4 3 doses sont distribuées Les voyants LED 3h- 9h sont allumés. 5 4 doses sont distribuées Les voyants LED 6h- 9h sont allumés.FR-15

CHAPITRE - 5 : CHARGEMENT DE VOTRE LAVE-VAISSELLE

Pour obtenir les meilleurs résultats, suivez ces directives de chargement. Le fait de charger le lave-vaisselle jusqu’à la capacité indiquée par le fabricant contribuera à réaliser des économies d’énergie et d’eau. Le pré-rinçage manuel des articles de vaisselle entraîne une augmentation de la consommation d’eau et d’énergie et n’est pas recommandé. Vous pouvez placer les tasses, les verres, les verres à pied, les petites assiettes, les bols, etc. dans le panier supérieur. N’appuyez pas les verres à pied les uns contre les autres, sinon ils ne peuvent pas rester stables et peuvent être endommagés. Lorsque vous placez des verres et des gobelets à long pied, appuyez-les contre le bord du panier ou le support et non contre d’autres objets. Placez tous les récipients tels que tasses, verres et casseroles dans le lave-vaisselle avec leur ouverture vers le bas, sinon l’eau peut s’accumuler sur les objets. S’il y a un panier à couverts dans la machine, il est recommandé d’utiliser le porte-couverts an d’obtenir le meilleur résultat. Placez tous les objets de grande taille (casseroles, poêles, couvercles, assiettes, bols, etc.) et très sales dans le casier du bas. Les plats et les couverts ne doivent pas être placés les uns au-dessus des autres.

AVERTISSEMENT : Veillez à ne pas entraver la rotation des bras gicleurs.

AVERTISSEMENT :Assurez-vous qu’après avoir chargé la vaisselle, cela n'empêche pas l‘ouverture du

distributeur de détergent. Recommandations Enlevez tout résidu important sur la vaisselle avant de la mettre dans la machine. Démarrez la machine à pleine charge. Ne surchargez pas les tiroirs et ne placez pas la vaisselle dans le mauvais panier.

AVERTISSEMENT : Pour éviter toute blessure, placez les couteaux à long manche et pointus sur les

paniers, avec leurs pointes tournées vers le bas ou placées horizontalement.FR-16

CHAPITRE - 5 : CHARGEMENT DE VOTRE LAVE-VAISSELLE

Réglage en hauteur du panier supérieur lorsque celui-ci est plein Le mécanisme de réglage de la hauteur du panier supérieur de votre machine a été conçu pour vous donner la possibilité d’ajuster la hauteur de ce panier supérieur vers le haut ou vers le bas, sans l’enlever de la machine lorsqu’il est plein. Et créer ainsi des espaces plus grands ou plus petits entre les paniers supérieur et inférieur. Le panier de votre machine a été réglé à la position supérieure en réglage d’usine. Afin de lever votre panier, tenez-le des deux côtés et tirez-le vers le haut. Afin de le baisser, tenez-le à nouveau des deux côtés, tirer vers le haut et lâcher lentement. Dans le mécanisme de réglage du panier chargé, assurez- vous que les deux côtés se trouvent au même niveau.

Quatre racks pliants Les paniers pliants sont conçus de manière à ce que les gros articles, tels que les casseroles et les poêles, puissent être facilement placés dans le lave-vaisselle. Chaque section peut être pliée séparément. Les racks peuvent être rabattus ou relevés, comme le montrent les images ci-dessous.FR-17

CHAPITRE - 5 : CHARGEMENT DE VOTRE LAVE-VAISSELLE

Charges alternatives du panier Panier inférieur Panier supérieur Charges mal équilibrées Remarque importante pour les essais en laboratoire Pour de plus amples informations sur les essais de performance, veuillez nous contacter à l'adresse suivante : « dishwasher@standardtest.info ». Dans votre courriel, veuillez indiquer le nom du modèle et le numéro de série (20 chiffres) inscrits sur la porte de l'appareil. Un chargement incorrect peut entraîner de mauvaises performances de lavage et de séchage. Veuillez suivre les recommandations du fabricant pour obtenir un bon résultat.FR-18

P1 P2 P3 P4 P5 Nom du programme : Eco 50° Intensive 65°C Auto Express 50’ 65° Quick 30’ 40° Prewash Type de saleté : Programme standard pour la vaisselle normalement salie utilisée quotidiennement avec des consommations d’énergie et d’eau réduites. Convient pour la vaisselle très sale. Programme Auto pour la vaisselle très sale. Convient pour la vaisselle normalement salie, utilisée quotidiennement avec un programme plus rapide. Convient pour la vaisselle légèrement sale et un lavage rapide. Convient pour rincer la vaisselle que vous prévoyez de laver plus tard. Degré de saleté : Moyen Lourd Lourd Moyen Voyant Voyant “Quantité de détergent : A : 25 cm3 B : 15 cm3” A A A A A - Durée du programme (h/min) : 03:25 01:57 01:25 - 01:57 00:50 00:30 00:15 Consommation électrique (kWh/cycle) :

0.937 1.700 1.450 - 1.700 1.100 0.740 0.020

Consommation d’eau (l/cycle) :

• La durée du programme peut varier en fonction de la quantité de vaisselle, de la température de l’eau, de la température ambiante et des fonctions supplémentaires sélectionnées.

• Les valeurs indiquées pour des programmes autres que le programme éco ne sont fournies qu’à titre indicatif

• Le programme Éco est conçu pour le nettoyage normal du couvert sale. Dans ce domaine d’utilisation, il est le plus efficace en termes de consommation d’énergie et d’eau, et il est utilisé pour évaluer la conformité de l’appareil conformément à la législation écoconception de l’UE.

• Le nettoyage de couvert au sein du lave-vaisselle d’un foyer consomme généralement moins d’énergie et d’eau lorsqu’il est utilisé, par rapport au nettoyage à la main où le lave-vaisselle du foyer est utilisé selon les consignes du constructeur.

• N’utilisez que du détergent en poudre pour les programmes courts.

• Les programmes courts ne comportent pas de séchage.

• Pour faciliter le séchage, nous recommandons d’ouvrir légèrement la porte une fois le cycle terminé.

• Vous pouvez accéder à la base de données du produit où sont stockées les informations de votre modèle en scannant le code QR de l’étiquette énergétique. REMARQUE : D’après les réglementations 1016/2010 et 1059/2010, les valeurs de consommation énergétique du programme Éco peuvent varier. Ce tableau est disponible en ligne avec les réglementations 2019/2022 et 2017/2022.FR-20 CHAPITRE - 7 : MISE EN MARCHE DU LAVE-VAISSELLE ET SÉLECTION

Sélection du programme et utilisation de la machine

1. Bouton Marche/Arrêt

2. Bouton de sélection de programme

4. Bouton de départ différé

iv. Indicateur de sel

v. Indicateur d’aide au rinçage

vi. Indicateur de fin de programme

1. Bouton Marche/Arrêt

Allumez la machine en appuyant sur le bouton Marche/Arrêt. Lorsque la machine est en marche, l’indicateur de fin de programme (vi) s’allume.

2. Bouton de sélection de programme

Sélectionnez un programme approprié pour votre vaisselle en appuyant sur le bouton de sélection de programme. La LED de programme (i) correspondant au programme sélectionné s’allume et l’indicateur de fin de programme (vi) s’éteint. Le programme démarre automatiquement lorsque la porte est fermée.

3. Bouton de demi-charge

Appuyez sur la touche Demi-charge pour réduire la durée d’un programme et ainsi diminuer votre consommation d’énergie et d’eau. Lorsque l’option demi-charge est sélectionnée, le voyant Led de demi-charge (ii) s’allume.

4. Bouton de départ différé

Appuyez sur le bouton de départ différé pour retarder le démarrage d’un programme de 3, 6 ou 9 heures. Appuyez une fois pour retarder l’heure de début de 3 heures, deux fois pour 6 heures et trois fois pour 9 heures. Appuyez sur le bouton départ Ouvrez la porte et sélectionnez un nouveau programme en utilisant le bouton de sélection de programme. Après avoir fermé la porte, le nouveau programme reprendra le cours de l’ancien programme. REMARQUE : Ouvrez d’abord légèrement la porte pour arrêter un programme avant qu’il ne soit terminé afin d’éviter les fuites d’eau. Annulation d’un programme Suivez les étapes ci-dessous pour annuler un programme en cours de fonctionnement.FR-21 CHAPITRE - 7 : MISE EN MARCHE DU LAVE-VAISSELLE ET SÉLECTION

Lorsque la porte de votre machine est ouverte, le voyant correspondant au dernier programme sélectionné s’éclaire. Appuyez sur le bouton de sélection de programme et maintenez-le enfoncé pendant 3 secondes. L’indicateur de fin de programme clignote et le voyant du programme s’éteint. Le processus d’évacuation de l’eau commence après la fermeture de la porte de la machine et se poursuit pendant

secondes. Un signal sonore retentit 5 fois lorsqu’un programme est annulé et l’indicateur de fin de programme s’allume. Mettre la machine hors tension L’indicateur de fin de programme s’allume lorsque le programme de lavage est terminé. Un signal sonore retentit également 5 fois. Vous pouvez alors éteindre votre lave-vaisselle en appuyant sur le bouton Marche/Arrêt. Débranchez la fiche et fermez le robinet d’eau. REMARQUE : Évitez d’ouvrir la porte avant la fin du programme. REMARQUE : Si la porte du lave- vaisselle est ouverte ou en cas de coupure de courant pendant le lavage, la machine relance le programme une fois la porte fermée ou le courant rétabli. REMARQUE: En cas de coupure de courant ou si la porte de la machine est ouverte pendant le séchage, le programme se termine. Votre machine est prête pour un autre programme.FR-22 CHAPITRE - 7 : MISE EN MARCHE DU LAVE-VAISSELLE ET SÉLECTION

tant que la porte est ouverte, et l’appareil sera toujours allumé sauf s’il est éteint par l’utilisateur. 5.. Éteignez la machine pour enregistrer l réglages effectués. En réglage usine, le mode économie d’énergie est activé. Infoled 2.1 (selon le modèle) Indicateur LED Statut de la machine Rouge, en continu Un programme est en cours. Rouge, clignotant Annulation d’un programme. Rouge, clignotement rapide La machine présente une anomalie. Se reporter à la section "Alerte automatique de pannes et conduite à tenir". Vert, en continu Fin d’un programme.FR-23

CHAPITRE - 8 : ENTRETIEN ET NETTOYAGEFR-24

CHAPITRE - 9 : CODES DE PANNE ET MESURES À PRENDRE

Les procédures d’installation et de réparation doivent toujours être effectuées par une personne qualifiée afin d’éviter d’éventuels risques. Le fabricant ne peut être tenu responsable des dommages pouvant résulter de procédures effectuées par des personnes non autorisées. Les réparations ne peuvent être effectuées que par des techniciens. Si un composant doit être remplacé, assurez-vous que seules des pièces de rechange d’origine sont utilisées. Des réparations incorrectes ou l’utilisation de pièces de rechange non d’origine peuvent causer des dommages considérables et exposer l’utilisateur à des risques considérables. Les coordonnées de votre service client se trouvent à la fin de ce document. Les pièces de rechange fonctionnelles peuvent, selon la procédure d'écoconception, être obtenues auprès du service clientèle pendant une période d'au moins 10 ans à compter de la date à laquelle votre appareil a été mis sur le marché dans l'Espace Economique Européen.

ÉVENTUELLES DÉFAILLANCES CONDUITE À TENIR P1 P2 1/2 3 h 6 h Défaillance machine d’entrée d’eau Assurez-vous que le robinet d’entrée d’eau est ouvert et que l’eau s’écoule. Séparez le tuyau du robinet et nettoyez le filtre du tuyau. Contactez le service d’entretien si l’erreur persiste. Défaillance de pression machine Contactez le service d’entretien. Arrivée d’eau continue Fermez le robinet et contactez le service d’entretien. Incapacité à évacuer l’eau Le tuyau d’évacuation d’eau et les filtres peuvent être bouchés. Annulez le programme. Si l’erreur persiste, contactez le service d’entretien. Contactez le service d’entretien. Chauffage défaillant Contactez le service d’entretien. Débordement d’eau Débranchez l’appareil et fermez le robinet. Contactez le service d'entretien. Carte électronique défectueuse Contactez le service d'entretien. Surchauffe Contactez le service d’entretien. Capteur de chauffage défaillant Contactez le service d’entretien. Défaillance haute tension Contactez le service d’entretien. Défaillance basse tension Contactez le service d'entretien.FR-25 CHAPITRE - 9 : CODES DE PANNE ET MESURES À PRENDRE

Si vous avez besoin d’assistance, contactez la HOTLINE CONSOMMATEUR ou le service après-vente pour des informations complémentaires au numéro suivant (N° non surtaxé) : HOTLINE CONSOMMATEUR Ouvert du lundi au vendredi de 9h00 à 18h30 Le samedi de 9h00 à 12h00 et de 14h00 à 17h30FR-31 Visitez notre site sharphomeappliances.com Service & SupportHome Appliances QW-NI14I47EX-DE Dishwasher FR-1NL-3 INHOUD HOOFDSTUK-1: PRODUCTTOELICHTING Technische specicaties 5 Voldoet aan de normen en testgegevens 5
