DCS8635LH - Caméra de surveillance D-LINK - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Caméra de surveillance
Résolution vidéo	1080p Full HD
Vision nocturne	Oui, avec infrarouge
Angle de vue	130 degrés
Connectivité	Wi-Fi (802.11n)
Stockage	Cloud et carte microSD (jusqu'à 256 Go)
Détection de mouvement	Oui, avec alertes en temps réel
Audio bidirectionnel	Oui, microphone et haut-parleur intégrés
Application mobile	D-Link app pour iOS et Android
Installation	Facile, avec support mural inclus
Alimentation	Adaptateur secteur inclus
Dimensions	Dimensions compactes pour une installation discrète
Garantie	2 ans

FOIRE AUX QUESTIONS - DCS8635LH D-LINK

Comment connecter ma caméra D-LINK DCS8635LH au Wi-Fi ?

Assurez-vous que votre smartphone est connecté au réseau Wi-Fi. Ouvrez l'application mydlink, sélectionnez 'Ajouter un appareil', puis suivez les instructions à l'écran pour connecter la caméra à votre réseau Wi-Fi.

Que faire si la caméra ne se connecte pas au Wi-Fi ?

Vérifiez que le mot de passe du Wi-Fi est correct et que la caméra est à portée du routeur. Redémarrez la caméra et réessayez la connexion. Si le problème persiste, réinitialisez la caméra aux paramètres d'usine.

Comment accéder à la vidéo en direct de ma caméra ?

Ouvrez l'application mydlink sur votre smartphone et connectez-vous à votre compte. Sélectionnez la caméra DCS8635LH dans la liste des appareils pour accéder à la vidéo en direct.

La qualité de l'image est mauvaise, que faire ?

Assurez-vous que la caméra est correctement positionnée et qu'il n'y a pas d'obstacles bloquant la vue. Vérifiez également votre connexion Internet, car une bande passante faible peut affecter la qualité de l'image.

Comment régler les paramètres de détection de mouvement ?

Dans l'application mydlink, sélectionnez votre caméra, allez dans les paramètres, puis dans 'Détection de mouvement' pour ajuster la sensibilité et les zones de détection.

Comment mettre à jour le firmware de ma caméra ?

Ouvrez l'application mydlink, sélectionnez votre caméra, puis allez dans les paramètres. Si une mise à jour est disponible, vous verrez une option pour mettre à jour le firmware directement depuis l'application.

Que faire si je ne reçois pas de notifications ?

Vérifiez les paramètres de notification dans l'application mydlink et assurez-vous que les notifications sont activées. Assurez-vous également que les paramètres de votre téléphone permettent la réception de notifications de l'application.

Comment réinitialiser la caméra aux paramètres d'usine ?

Maintenez enfoncé le bouton de réinitialisation situé à l'arrière de la caméra pendant environ 10 secondes jusqu'à ce que les LED clignotent. Cela réinitialisera la caméra aux paramètres d'usine.

Quelle est la portée de la caméra DCS8635LH ?

La portée de la caméra dépend de votre réseau Wi-Fi, mais en général, elle peut fonctionner jusqu'à 30 mètres en espace ouvert sans obstacles.

La caméra ne s'allume pas, que faire ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise fonctionne. Essayez d'utiliser un autre adaptateur ou une autre prise pour voir si cela résout le problème.

MODE D'EMPLOI DCS8635LH D-LINK

Caméra extérieure Wi-Fi 2K QHD panoramicque et zoom

D-Link

Manuel d'utilisation

04/09/2021

Matériel:A1

Version du manuel: 1,00

Présentation du manuel

D-Link se reserve le droit de reviser ce document et d'en modifier le contenu sans aucune obligation de préavis. Les informations containues dans le present document peuventvenir obsoleté à mesure que nos services et sites Web se développement et changent. Consultez le site Web www.mydlink.com pour obtenir les informations les plus à jour.

Révisions du manuel

Révision Date Description
1,00 04/09/2021 Version initiale

Marques commerciales

D-Link et le logo D-Link sont des marques commerciales ou des marques déposées de D-Link Corporation ou de ses filiales aux États-Unis ou dans d'autres pays. Tous les autres noms de société ou de produit mentionnés dans ce document sont des marques ou des marques déposées de leur société respective.

Copyright © 2021 par D-Link Corporation, Inc.

Tous droits réservés. Toute reproduction partielle ou totale de ce document est interdite sans l'autorisation écrite de D-Link Corporation, Inc.

Table des matières

Présentation du produit. 1

Contenu de la boite 1

Introduction 2

Configuration système requise 2

Vue d'ensemble du matériel. 3

Avant 3

Bas. 4

Comportement des voyants 5

Installation 6

Sécurité 6

Avant de commencer 6

Éléments à prendre en compte avant d'instructor le réseau sans fil 7

Configuration de laamera par l'application mydlink....8

Installation du périhérique 10

Installation de laamera 11

Installation sur un pied 11

Montage au mur ou au plafond 12

Utilisation de l'application mydlink. 14

Contrôle de votre périphérique 14

Paramètres du périhérique 16

Résolution des problèmes 18

Caracteristiques techniques 19

Présentation du produit Contenu de la boîte

Caméra extérieure Wi-Fi 2K QHD panoramicique et zoom

Adaptateur secteur

Accessoires

Guide d'installation rapide

Collier de cable

Si I'un des éléments ci-dessus est manquant, veuillez contacter votre revendeur.

Remarque: L'utilisation d'une alimentation dont la tension differe de celle de votre produit l'endommagera et en annulera la garantie.

Introduction

Plus besoin de se battre pour trouver l'angle parfait, le DCS-8635LH vous permet de regler votreamera sur 270 degrés. Avec une résolution QHD 1440p à 25 images par seconde, vous ne manquerez jamais un moment. De plus, la fonction intégrée de détction des personnes basée sur l'intelligence artificielle identifie intelligemment les mouvements humains, de sorte que vous ne receivez des alertes que lorsque cela est important. Le son amélioré et la détction de mouvement aident pour les charges importantes, et grâce à la technologie Bluetooth Low Energy (BLE) intégrée – il s'agit de l'une de nos cameras les plus facies à installer à ce jour!

Configuration système requise

Configuration réseau requise	• Réseau Ethernet 10/100 ou réseau sans fil 802.11n/ac • Une connexion Internet • Un routeur connecté au modem haut débit, ou une Box
Applications mydlinkTM requises	• Appareil iOS ou Android (Veuillez vous reporter à la page de la boutique de l'application mobile pour vérifier si votre apparéil est compatible.) • Compte de messagerie (pour l'enregistrement du service mydlink)

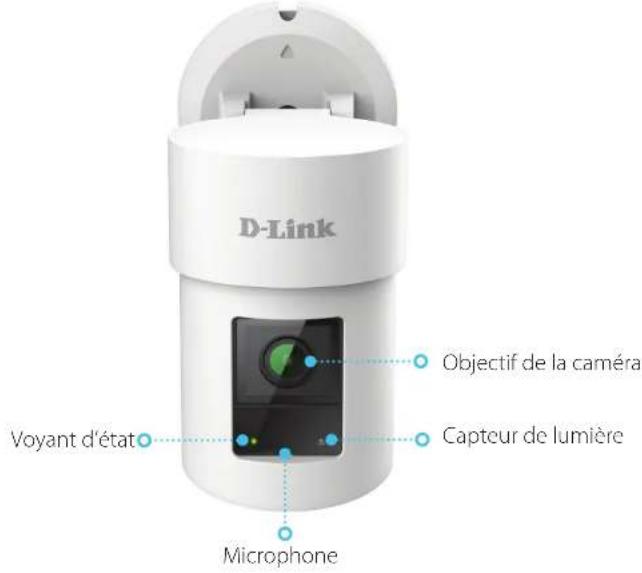

Vue d'ensemble du matériel

Avant

Voyant d'état	Voir Comportement des voyageurs en page 5 pour de plus amples informations.
Microphone Prend le son près de votreamera.
Capteur de lumière	Le capteur amovible IR-Cut surveille les conditions d'éclairage et commute entre les couleurs et l'infrarouge en conséquence.
Objectif de laamera Enregistre la vente de la zone autour de laamera.

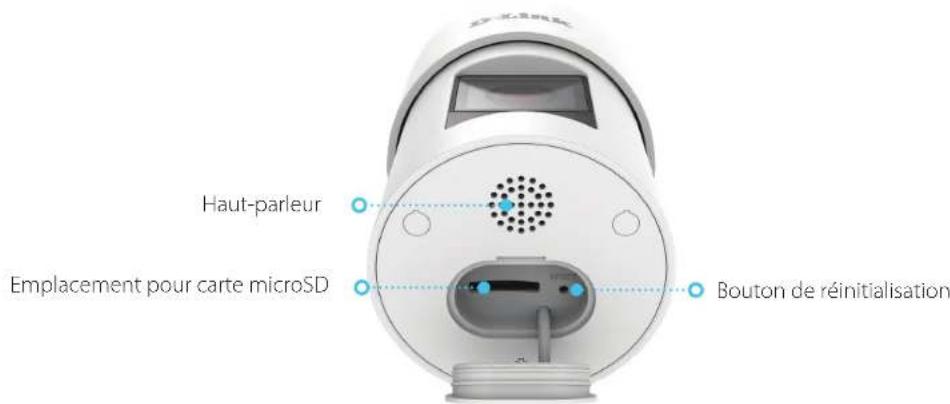

Bas

Haut-parleur Fournit une lecture audio pour la fonction audio bidirectionnelle.
Emplacement pour carte microSD	Fente pour carte microSD ; prend en charge jusqu'à 256 Go.
Bouton de réinitialisation	Maintenez le bouton,enforcé pour réinitialiser laamera aux paramètres d'usine par défaut.

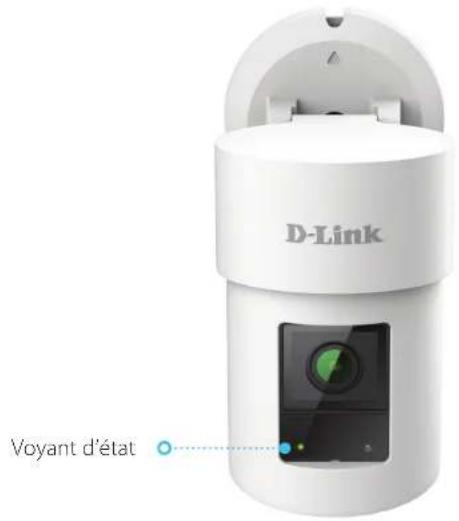

Comportement des voyants

Voyant d'état	●	Connecté au réseau et à mydlink.
	●	Démarriage.
	●	Prêt à être configuré.
	●	Microprogramme en cours de mise à jour - ne mettez pas l'appareil hors tension.
	●	Délai d'attente pour la configuration - veuillez redémarrer l'appareil.

Installation Sécurité

Veuillez litre l'ensemble des instructions de sécurité et de fonctionnement avant d'utiliser votre périphérique :

• N'ouvre pas le périhérique et ne tentez pas de le réparer.
  N'immergez pas le périhérique dans un liquide et ne tentez pas de le nettoyer à l'aide de liquides ou de solvants. Pour nettoyer le périhérique, débranchez-le de la prise de courant et utilisez une serviette humide pour l'essuyer delicatement.

Avant de commencer

Planifiez l'emplacement de votreamera :

• Vérifiez que votreamera est électriquement conçue pour fonctionner avec l'alimentation électrique disponible dans cette région.
• Connectez l'adaptateur d'alimentation de laamera à une prise électrique qui n'est pas contrôle par un interrupteur mural. Cela vous évitera de couper accidentellement l'alimentation du périphérique.
  Veillez a brancher le périhérique sur une prise électrique correctement mise à la terre afin d'eviter tout risque deCHOE.
  electrique.
  Assurez-vous que le périphérique est solidement installé.

Éléments à prendre en compte avant d'installer le réseau sans fil

Le Camera extérieure Wi-Fi 2K QHD panoramicque et zoom DCS-8635LH vous permit de visionner des séquences video de praticquement n'importe ou dans la plage de fonctionnement de votre réseau sans fil. Vous doivent garder a l'esprit que le nombre, l'épaissur et l'emplacement des murs, plafonds ou autres objets a travers lesquels les signaux sans fil doivent passer peuvent limiter la portée. En général, les portées varient en fonction des types de matériel et du bruit RF (radiofréquence) de fond de votre domicile ou votre entreprise. Pour optimiser la portée de votre réseau sans fil, suivez ces conseils de base :

1. Limitez au minimum le nombre de murs et de plafonds entre laamera et le point d'accès sans fil. Chaque mur ou plafond peut réduire la portée de votreamera de 1 à 30 metres. Placez les apparéils de façon à limiter le nombre de murs ou de plafonds.
2. Faites attention à la ligne directe entre les périphériques en réseau. Un mur de 50 cm d'épaissur avec une inclinaison de 45 degrés équivaut à un mur de presque 1 mètre d'épaissur. Avec une inclinaison de 2 degrés, il équivaut à un mur de plus de 14 mètres d'épaissur! Si vous foulez améliorer la réception, placez les apparéils de sorte que le signal passé directement à travers le mur ou le plafond (au lieu de l'incliner).
3. Les matériaux de construction font une différence. Une porte pleine en métal ou des tiges en aluminium peuvent avoir des conséquences négatives sur la portée. Essayez de placer les points d'accès, les routeurs sans fil et les camères de sorte que le signal passse par une cloison sèche ou des portes ouvertes. Certains matériaux et objets, comme le verre, l'acier, le métal, les parois d'iso1ation, l'eau (aquariums), les miroirs, les classeurs, les briques et le béton, dégradent le signal du réseau sans fil.
4. Eloignez your product (au moins 1 à 2 metres) des appareils ou des dispositifs electriques qui émettent des RF.

Configuration de laamera par l'application mydlink

1/ Telechargez l'application mydlink depuis l'App Store (iOS) ou Google Play (Android) en scannant le code QR.

Remarque: Assurez-vous que votre smartphone est connecté sans fil au réseau sur lequel la DCS-8635LH se trouvera.

2/ Lancez l'application mydlink et creez un nouveau compte ou connectez-vous à votre compte existant.

Remarque: Si on vous demande de permettre à l'application d'acceder à votre emplacement ou d'envoyer des notifications, selectionnez Autoriser. Assurez-vous que les services de localisation et Bluetooth sont activés dans les paramétres de votre téléphone.

3

Mettez laamera sous tension et attendez que levoyant d'etat clignote en orange.

Remarque: Assurez-vous que le Bluetooth de votre appareil mobile est activé.

4

Placez votre CAMERA à côté de votre smartphone. Une invite apparaitra - appuyez sur Add Device (Ajouter un périhérique), puis suivez les instructions de l'application.

Installation du périphérique

Pour tirer le meilleur parte de la vue et des caractéristiques de votreamera, veuillez prendre en considération les directives de placement suivantes.

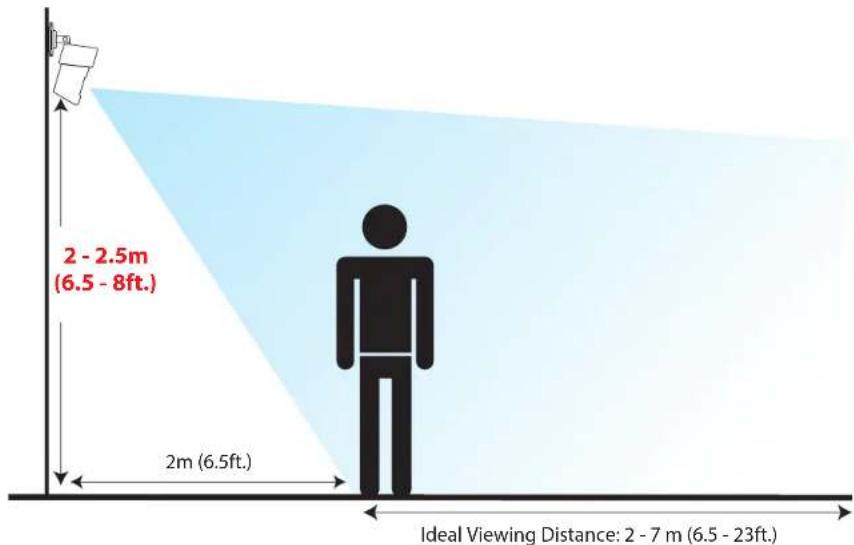

Hauteur: Installéz laamera entre 2 et 2,5 mètres du sol. Des points d'installation plus élevés ou plus bas diminueront considérablement la précision de la détction des personnes.

Détection de personnes : La détction de personne fonctionne correctement lorsque le sujeit se trouve entre 2 et 7 mètres de laamera. La précision de la détction diminue en dehors de cette plage.

Installation de laamera Installation sur un pied

1/ Placez la plaque de base contre le poteau et assurez-vous que la flèche est dirigée vers le haut. UP

2/ Faites passer les serre-câbles dans les fentes de la plaque de base. Veiliez à ce que le côté texturé des attaches de cable soit tourné vers le poteau pour éviter tout glissement. Ensuite, fixez les attaches en plastique autour du poteau pour sécuriser la plaque de base.

3/ Alignez la flèche sur la base de laamera avec le point sur la plaque de base et tournez dans le sens des aiguilles d'une montre pour les fixer ensemble.

Montage au mur ou au plafond

Le périhérique peut être monté sur un mur ou au plafond.

1/ Collez l'autocollant d'alignement à l'endroit où vous VOULEZ monter laamera, et assurez-vous que les trous sont de niveau. Utilisez ensuite un foret de 6 mm pour percer deux trous de 26 mm de profondeur.

Enoncez les chevilles en plastique pour soutenir les vis.

3/ Alignez la plaque de base sur les trous et fixez-la solidement à l'aide de vis.

1. Alignez la flèche sur la base de laamera avec le point sur la plaque de base et tournez dans le sens des aiguilles d'une montre pour les fixer ensemble.

5/ Ajustez laamera a la position désirée.

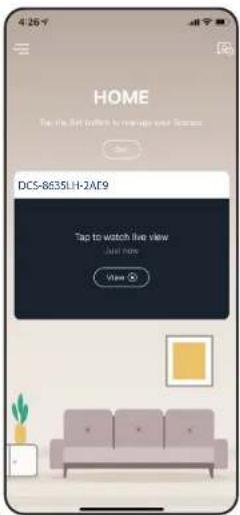

Utilisation de l'application mydlink Contrôle de votre péripérisque

Remarque: Les captures d'écran sont uniquement représentatives. L'application mydlink est régulierement mise à jour et peut donc sembler différente.

Après avoir configuré votre Caméra extérieure Wi-Fi 2K QHD panoramicque et zoom DCS-8635LH avec un compte mydlink dans l'application mydlink, vous pourrez acceder à distance à votre caméra via l'application. Àpres vous être connecté à votre compte mydlink, vous verrez un écran similaire à celui de droite.

Pour acceder aux options de contrôle du périphérique, touchez pour regarder la vue en direct, puis touchez à nouveau pour acceder à la page de contrôle. Les commandes suivantes sont disponibles :

	Audio	Appuyez sur pour désactiver le son. Appuyez sur pour activer le son.
	Instantané	Appuyez sur pour activer un instantané du flux videoo.
	Enregistrement	Appuyez sur pour activer l'enregistrement de flux videoo.
	Incliner pour déplacer	Touchez pour déplacer votre périphérique latéralement afin de contrôler votreamera.
	Conversation bidirectionnelle	Maintenez enforcé pour envoyer votre voix au haut-parleur intégré de laamera.
	Sirène	Touchez pour activer et désactiver la sirène. La sirène s'éteint automatiquement une fois le délié de temporisation atteint.

Section 3 - mydlink

1440p	Résolution videoo	Appuyez sur 1440p pour utiliser une réserve de résolution 1440p. Appuyez sur 720P pour utiliser une réserve de résolution 720p.
	Prérogliages de laamera	Enregistrez et accédez rapidement jusqu'à 5 vues différences deamera. Le bouton est votre point d'accueil. Pour définir d'autres points de vue, appuyez sur le bouton , puis sur l'écran de visualisation en direct et utilisez les flèches pour définir votre vue prédéfinie. Une pression prolongée sur le bouton permit d'enregistrer un instantané de cet endroit.
	Pointer pour accéder	Utilissez l'icone pour appuyer n'importe où sur le panorama afin de changer votre vue en direct.
	Vérifier les alentours	Appuyez sur pour déplacer le champ de vision

Paramètres du périphérique

Pour acceder à la page des paramètres du périphérique :

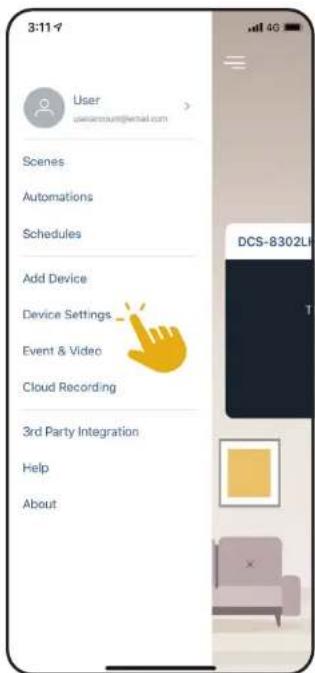

1. Appuyez sur =
2. Appuyez sur Paramètres du périphérique.

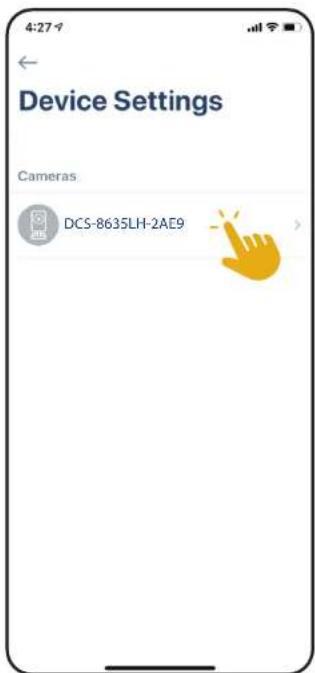

3. Touchez le périphérique pour lequel vous souhaitez acceder aux paramètres.

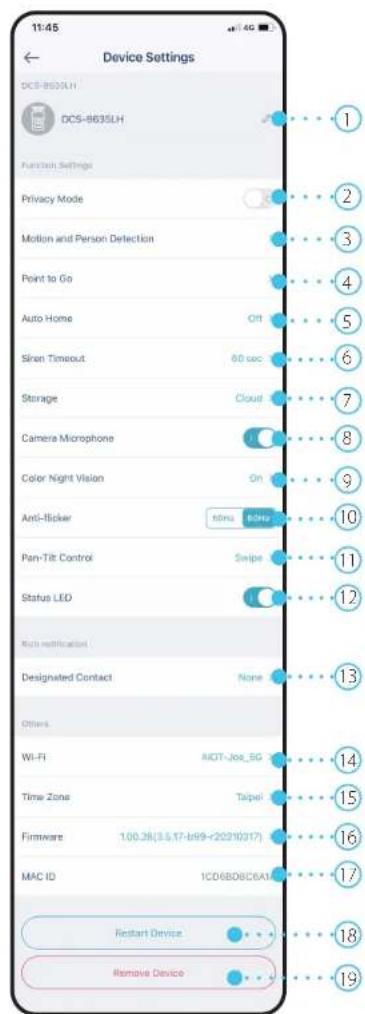

La page du périphérique contient plusieurs options pour configurer votreamera.

Section 3 - mydlink

1 Nom du périphérique Appuyez pour d'activer le nom du périphérique.
2 Mode privé Appuyez pour activer. Le mode de confidentialité désactive le flux de laamera.
3	Détection de mouvements et de personnes
4 Pointer pour accéder
5 Origine automatique
6 Délambda la sirène
7 Stockage
8 Micro de laamera
9 Vision nocturne en couleur
10 Anti-scintillagement
11 Contrôle panoramicique/inclinaison
12 Voyant d'etat
13 Contact désigné
14 Wi-Fi
15 Fuseau hora
16 Microprogramme
17 ID MAC Identifie lepériphérique pour le support technique.
18 Redémarrer le périphérique
19 Supprimer laamera

Résolution des problèmes

Que doit je faire si mon péripérisque ne fonctionne pas correctement?

RéinitialisEZ le periphérique et réinstallez-le. Pour réinitialiser vos pephérique, utilisez une attache trombone pour appuyer de maniere prolongée sur le bouton Reset (Réinitialiser) jusqu'à ce que le voyant devienne rouge fixe.

Pendant l'installation, assurez-vous que :

• cette routeur est connecté à Internet et le Wi-Fi est activé
• cette catégorie est destinée à la technologie Bluetooth
• voiture periphérique mydlink est à portée de votre réseau Wi-Fi

Comment puis-je utiliser des commandes vocales pour contrôle mon périphérique?

Le périhérique fonctionne à la fois avec Amazon Alexa et Google Assistant. Pour obtenir des instructions sur la configuration de ces services, visitez les sites Web suivants :

Alexa : dlink.com/en/alexa

L'Assistant Google : dlink.com/en/google-assistant

Pourquoi ma carte microSD ne fonctionne pas/n'est pas prise en charge?

La carte microSD doit être formée dans le système de fichiers approprié (FAT32) avant de pouvoir être utilisée avec ce produit. Cela peut être fait dans l'application mydlink en selectionnant la fonction Format dans le menu de stockage sous Device Settings (Paramétres du périhérique).

Quel est mon nom d'utilisateur et mon mot de passé pour configurer mon périphérique avec un système ONVIF ?

Pour connecter votre périphérique à un système ONVIF, entrez « admin » comme nom d'utilisateur et utilisez le code PIN de leur périphérique mydlink comme mot de passer. Vous trouvez le code PIN sur l'étiquette de votre périphérique.

Caracteristiques techniques

Général
Compression video - H.265 et H.264
Résolution maximale - 4 mègapiels (QHD)
Nombre max. d'Images - 1440p (2560 x 1440)
Capteur d'image - Capteur progressif CMOS 1/2,7"
Jour et nuit - LED IR - 7 m (23 pi)
Longueur focale - 3,3 mm
Ouverture - F2,0
Angle de vue - (H) 105,4° (V) 56,4° (D) 125°
Panoramaque motorisé - Oui (-135° à +135° total 270°)
Audio - Microphone et haut-parleur intégrés
Codec audio - MPEG-2 AAC LC
Fonctionnalités
Norme Wireless IEEE - Sans fil 802.11 n/ac, 2T2R
Bande de fonctionnement Wi-Fi	• Doubleiband 2,4 GHz et 5 GHz
Protocole de sécurité	• WPA3, TLS
Bluetooth	• Bluetooth Low Energy 5.0
Protocoles réseau	• IPv4, IPv6, client DHCP/DHCPv6, Bonjour (mDNS et DNS-SD), profil ONVIF S/T, RTSP, SRTP, RTP, HTTPS
Logiciel
Gestion des péripériques	• Application mydlink (iOS et Android), portail mydlink
Caracteristiques	• Détéction de mouvements, détéction de personnes, détéction desons, détéction de vehicules, détéction de bris de verre
Enregistrement	• Enregistrement sur le cloud mydlink, enregistrement sur carte microSD (jusqu'à 256 Go de capacité)
Notifications	• Notifications Push avec un instantané et des touches d'action rapide (2 numérios de contact désignés et vue en direct)
Assistants vocaux	• Amazon Alexa, l'assistant Google
Physique
Entrée d'alimentation	• 100 à 240 V CA, 50/60 Hz
Sortie	• 12V 1A
Consommation électrique maximale	• 7 W
Longueur de cable	• Caméra : 1 m • Adaptateur : 3 m

Annexe A - Caracteristiques techniques

Intérieur/extérieur - Pour un usage extérieur

Température de fonctionnement + 25 à 45°C

Temperature de stockage - De-20 à 70°

Humidité en fonctionnement/stockage - Max. 90% sans condensation

Poids · 342g

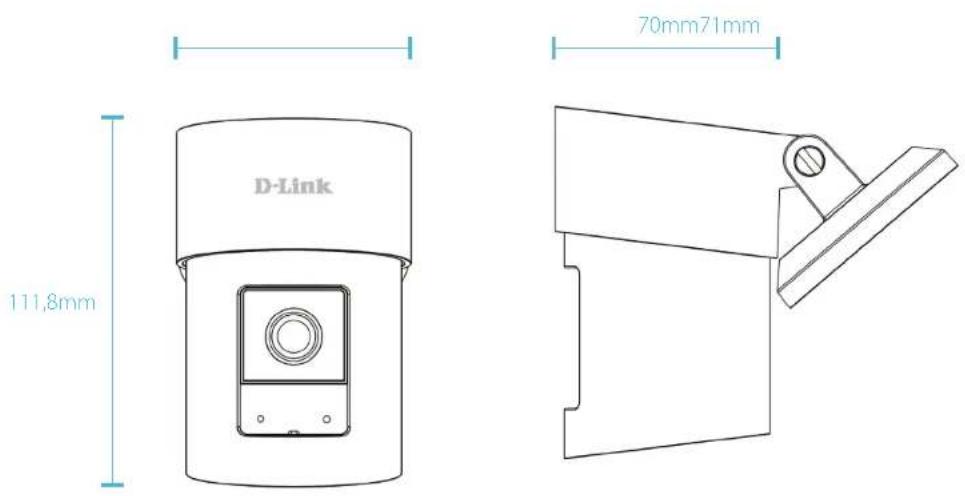

Dimensions·71×111,8×70mm

Certifications · CE, FCC, IC, RCM, NCC, BSMI

L'utilisation d'appareils audio ou video pour enregistrer l'image ou le son d'une personne à son insu et sans son consentement est interdite dans certains Etats ou juridictions. L'utiliser assume I entiere responsabilité de la conformité aux lois nationales ou locales applicables. Carte microSD non fournie. Prend en charge une capacité jusqu'à 256 Go.
