MODE D'EMPLOI Signa S4 POLK

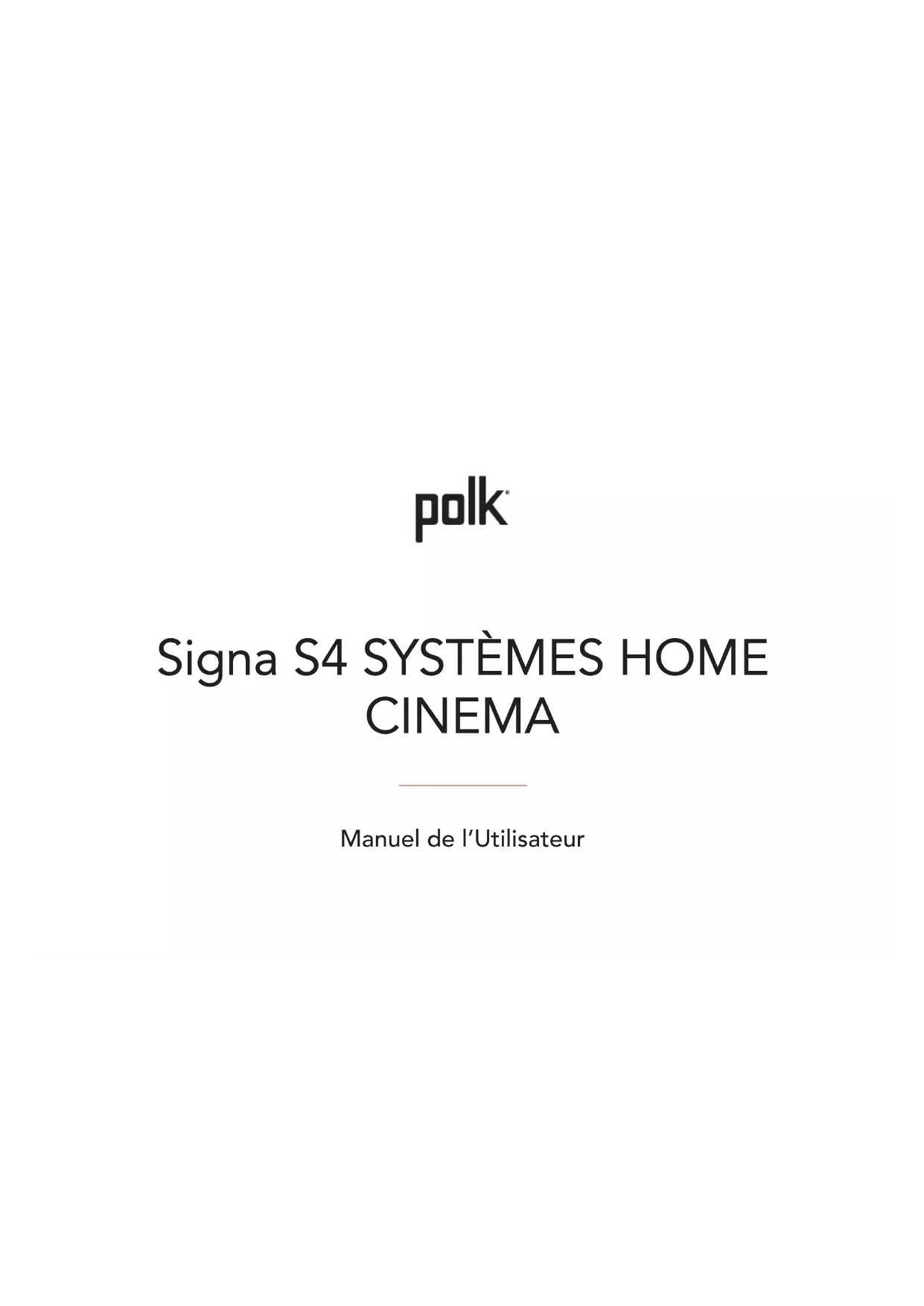

• Manuel de l’Utilisateur 1À propos des manuels p. 4
• À propos des descriptions de ce manuel p. 4
• Accessoires p. 5
• Insertion des piles p. 6
• Portée de la télécommande p. 6
• Nomenclature et fonctions p. 7
• Barre de son p. 7
• Subwoofer p. 11
• Télécommande p. 12
• Connexions p. 14
• Positionnement p. 14
• Positionnement de la barre de son devant un téléviseur p. 14
• Accrocher la barre de son sur un mur p. 15
• Positionnement du subwoofer p. 17
• Connexion d’un téléviseur p. 18
• Téléviseur équipé d’un connecteur HDMI et compatible avec l’eARC (Enhanced Audio Return Channel) ou l’ARC (Audio Return Channel) Téléviseur équipé d’un connecteur HDMI et incompatible avec la fonction eARC ou ARC / un téléviseur équipé d’un connecteur numérique optique p. 19

• Téléviseur équipé d’un connecteur borne HDMI et incompatible avec la fonction eARC ou ARC / un téléviseur équipé d’un connecteur analogique p. 21
• Connexion des cordons d’alimentation p. 22
• Lecture p. 23
• Profiter de la télévision, de films et de musique p. 23
• Réglage du volume p. 24
• Réglage du volume du subwoofer p. 24
• Coupure temporaire du son p. 24
• Lecture de musique sur un périphérique Bluetooth p. 25
• Appariement d’un périphérique Bluetooth pour la première fois Appariement avec d’autres périphériques Bluetooth p. 25

• Lecture de musique sur un périphérique Bluetooth apparié p. 26
• Réglages p. 27
• Réglages p. 27
• Sélection d’un mode d’écoute p. 27
• Mise en veille automatique (fonction de veille automatique) p. 28
• Réduction de la consommation d’énergie en mode veille (fonction de veille prolongée) p. 28
• Activation ou désactivation de la mise en veille par la fonction de contrôle HDMI p. 29
• Mise sous tension automatique en fonction de la lecture de l’appareil (fonction de contrôle de la mise sous tension automatique) p. 30
• Utilisation de cet appareil à l’aide de la télécommande d’un téléviseur p. 31
• Contenu Connexions Lecture Réglages Conseils Annexe 2Conseils p. 33
• Dépistage des pannes p. 33
• L’alimentation ne se met pas sous/hors tension p. 34
• Les opérations ne peuvent pas être effectuées via la télécommande p. 35
• Difficulté à enseigner les commandes de la télécommande de cet appareil p. 35
• Aucun son n’est émis p. 36
• La lecture Bluetooth ne fonctionne pas La fonction de contrôle HDMI n’est pas opérationnelle p. 37

Un son est émis par les haut-parleurs du téléviseur

Spécifications ................................................................... 42 Barre de son ...................................................................... 42 Subwoofer ......................................................................... 45 Contenu Connexions Lecture Réglages Conseils Annexe 3Nous vous remercions d’avoir acquis cet appareil Polk. Pour un fonctionnement optimal, veuillez lire attentivement ce manuel de l’utilisateur avant de vous servir de l’unité. Après avoir lu le manuel, veuillez le conserver pour toute référence future. À propos des manuels Les manuels suivants sont inclus dans cet appareil.

Instructions de sécurité (fourni)/Mises en garde concernant l’utilisation des piles (fourni) : décrit les précautions à prendre afin d’utiliser cet appareil correctement et en toute sécurité. Veuillez lire attentivement ce document avant d’utiliser cet appareil.

Guide de démarrage rapide (fourni) : décrit les bases de l’utilisation de cet appareil. Veuillez lire ce document lorsque vous utilisez cet appareil pour la première fois.

Manuel de l’Utilisateur (ce manuel) : décrit les détails de l’utilisation de cet appareil. Décrit également le dépannage. À propos des descriptions de ce manuel

Le Signa S4 (barre de son et subwoofer) est décrit comme cette unité dans ce manuel.

Dans ce manuel, lorsque vous pouvez faire fonctionner soit la barre de son, soit la télécommande, les opérations pour le contrôle à distance sont principalement décrites.

Les symboles utilisés dans ce manuel ont les significations suivantes. Des informations telles que les précautions d’utilisation et les restrictions de fonctionnement. Informations telles que les notes supplémentaires qu’il vous est utile de connaître.

Le contenu de cet appareil peut être mis à jour sans préavis. Contenu Connexions Lecture Réglages Conseils Annexe 4Accessoires Assurez-vous que les articles suivants sont fournis avec l’appareil.

Guide de démarrage rapide Instructions de sécurité Gabarit de montage mural TélécommandeEntretoises de montage mural Câble optiqueCâble HDMI Cordons d’alimentation Piles R03/AAA Précautions d’utilisation des piles Contenu Connexions Lecture Réglages Conseils Annexe 5Insertion des piles

Faites glisser le couvercle arrière de la télécommande dans le sens indiqué par la flèche.

Insérez correctement deux piles dans le compartiment à pile comme indiqué. Piles

Remettez le couvercle en place. REMARQUE

Ôtez les piles de la télécommande si vous ne l’utilisez pas pendantlongtemps. En cas de fuite du liquide de pile, essuyez soigneusement l’intérieur ducompartiment avant d’insérer d’une nouvelle pile. Portée de la télécommande Pointez la télécommande vers le capteur de télécommande de l’unité.

30° 30° Environ 23 ft/7 m Contenu Connexions Lecture Réglages Conseils Annexe 6Nomenclature et fonctions Barre de son

Touche d’alimentation (c)Permet de mettre la barre de son sous/hors tension (veille). (v p. 23)Établit une liaison avec l’alimentation de la barre de son etmet le subwoofer sous/hors tension (veille). Touche de la source d’entrée (d) Elle permet de sélectionner la source d’entrée. (v p. 23) Permet de commuter la source d’entrée chaque fois que vousappuyez sur la touche. Touche Bluetooth (g) Permet de commuter la source d’entrée sur “Bluetooth”. (v p. 25)

Permet d’apparier des périphériques Bluetooth. (v p. 25)

Touches du volume (+, –) Elles permettent d’ajuster le niveau du volume. (v p. 24) Contenu Connexions Lecture Réglages Conseils Annexe

Tableau de la DEL d’état L’état, tel que l’alimentation, la source d’entrée, le format audio ou le mode de son, s’affiche. (v p. 9)

Capteur de télécommande Il reçoit les signaux provenant de la télécommande. (v p. 6) Contenu Connexions Lecture Réglages Conseils Annexe

Tableau de la DEL d’état

TV (HDMI eARC/ARC) TV (OPTICAL) AUX Source d’entrée Arrêt (veille) Activé Alimentation Bluetooth USB Dolby Atmos Format audio [Par ex.] Source d’entrée : TV (HDMI eARC/ARC) Dolby (autre qu’Atmos) Format audio non pris en charge PCM (ou pas de signal) Mode film Mode son [Par ex.] Source d’entrée : TV (HDMI eARC/ARC) Mode musique Mode nocturne Clignote une fois Clignote deux fois Clignote trois fois Réglage de la voix 1 Clignote une fois Réglage de la voix 2 Clignote deux fois Réglage de la voix 3 Clignote trois fois Contenu Connexions Lecture Réglages Conseils Annexe

Orifice pour crochet mural Utilisé pour monter la barre de son sur un mur. (v p. 15)

Connecteur d’entrée audio AUX Permet d’utiliser un câble audio stéréo de 3,5 mm disponible dans le commerce pour raccorder un périphérique audio. (v p. 21)

Connecteur d’entrée optique (TV (OPTICAL)) Utilisez le câble optique fourni pour connecter un téléviseur doté d’une borne optique. (v p. 20)

Connecteur HDMI (TV (HDMI) eARC/ARC) Utilisez le câble HDMI fourni pour connecter un téléviseur compatible avec la fonction eARC ou ARC. (v p. 19)

Port USB La lecture USB est disponible. (v p. 23)

Prise CA Utilisée pour brancher le cordon d’alimentation. (v p. 22) Contenu Connexions Lecture Réglages Conseils Annexe 10Subwoofer

Tableau de la DEL d’état Affiche l’état du subwoofer. Indication de la DEL État Lorsque l’alimentation du subwoofer est en veille Lorsque la barre de son et le subwoofer sont connectés sans fil

La barre de son et le subwoofer sont connectés sans fil par défaut(réglage d’usine). Si aucun son n’est reproduit sur le subwoofer, reconnectez la barre de son et le subwoofer sans fil. (v p. 36)

Prise CA Utilisée pour brancher le cordon d’alimentation. (v p. 22)

Contenu Connexions Lecture Réglages Conseils Annexe 11Télécommande

Touche d’alimentation (c) Permet de mettre la barre de son sous/hors tension (veille). (v p. 23) Établit une liaison avec l’alimentation de la barre de son et met le subwoofer sous/hors tension (veille).

Touches de la source d’entrée (TV, AUX, g) Elle permet de sélectionner la source d’entrée. (v p. 23)

Touches du volume (VOL +, –) Elles permettent d’ajuster le niveau du volume. (v p. 24)

Touche du mode nocturne (3) Permet de compresser la plage dynamique (différence entre les sont forts et faibles) pour faciliter l’écoute à faible volume. (v p. 27)

Touche du mode film (4) Profitez d’un son surround comme au cinéma. (v p. 27)

Émetteur infrarouge de télécommande Il transmet les signaux provenant de la télécommande. (v p. 6)

Touche de mise en sourdine (

Cette touche met en sourdine la sortie audio. Appuyez de nouveau pour couper la sourdine. (v p. 24) Contenu Connexions Lecture Réglages Conseils Annexe 12o

Touche permettant d’ajuster le subwoofer (BASS +, -) Permet d’ajuster le niveau de volume du subwoofer. (v p. 24)

Touche du mode musique (2) Profitez d’un large champ acoustique englobant pour une présence complète. (v p. 27)

Boutons de réglage de la voix (VOICE ADJUST 1, 2, 3) Réglez le volume des dialogues de films, des chansons, etc., de manière à mieux les entendre. (v p. 27) Réglable sur 3 niveaux. Réglez l’option sur la valeur souhaitée. Contenu Connexions Lecture Réglages Conseils Annexe 13Positionnement Positionnement de la barre de son devant un téléviseur Placez la barre de son en face de votre téléviseur, etc., sur une surface plane. REMARQUE

Si vous placez la barre de son en face de votre téléviseur, veillez à ce qu’elle ne masque pas le capteur de lumière de la télécommande du téléviseur, etc. Contenu Connexions Lecture Réglages Conseils Annexe 14Accrocher la barre de son sur un mur La barre de son peut être fixée au mur à l’aide des deux trous de serrure prévus à cet effet à l’arrière de la barre. Lorsque vous accrochez la barre sur un mur, placez-la à plat, en position verticale. Pour garantir la sécurité, il est préférable de faire appel à un entrepreneur pour monter la barre de son sur le mur. REMARQUE

Pour utiliser l’appareil en toute sécurité, éviter de poser des objets dessus ou d’en accrocher en dessous.

N’essayez pas d’installer la barre de son sur un mur constitué de matériaux susceptibles de s’effriter facilement, comme du mortier ou du contreplaqué décoratif. Si vous le faites, la vis risque de s’arracher et la barre de son de tomber, ce qui pourrait vous blesser ou endommager la barre de son.

Veillez à fixer les câbles de connexion au mur afin d’éviter qu’ils ne soient tirés ou qu’on trébuche dessus, ce qui pourrait entraîner la chute de l’appareil. Une fois le travail de montage terminé, vérifiez que l’appareil est fermement fixé.

De plus, vérifiez périodiquement que l’appareil est solidement fixé et qu’il ne risque pas de chuter.

Polk ne peut accepter aucune responsabilité pour les dommages, les blessures ou les accidents causés par des problèmes liés à l’emplacement ou à la méthode de montage.

(B) (A) (A) Profondeur du téléviseur monté (B) Espace nécessaire entre le bas du téléviseur et le haut de la barre de son. Moins de 2,5 po (64 mm) Plus de 2 po (50 mm) 2,5 po – 4,5 po (64 – 102 mm) Plus de 4 po (102 mm) Plus de 4 po (102 mm) Plus de 7,5 po (191 mm) Contenu Connexions Lecture Réglages Conseils Annexe

Pour accrocher la barre de son à un mur, utilisez le gabarit de montage mural fourni.

Collez le gabarit à l’endroit où vous souhaitez installer la barre de son. Laissez suffisamment d'espace entre le téléviseur et la barre de son pour que le son des enceintes Atmos en haut de la barre, qui se projette vers le plafond, ne soit pas bloqué par le téléviseur. Reportez-vous au tableau de la page précédente pour connaître les recommandations d'espacement. (v p. 15)

Vissez dans le mur les vis de montage mural en suivant le gabarit. Vissez une vis autotaraudeuse (disponible dans le commerce, d’un diamètre de 3/16 po/5 mm à 1/4 po/6 mm) dans un mur suffisamment solide pour supporter le poids de la barre de son, ou dans un matériau de renforcement du mur.

Retirez le gabarit du mur.

Montez les entretoises de fixation murale incluses à l’arrière de la barre de son. Les entretoises de fixation murale créent un espace pour le passage des cordons entre la barre de son et le mur.

Accrochez la barre de son aux vis. Contenu Connexions Lecture Réglages Conseils Annexe 16Positionnement du subwoofer Placez le subwoofer dans un endroit plat, à proximité de la barre de son.

Contenu Connexions Lecture Réglages Conseils Annexe 17Connexion d’un téléviseur La manière de connecter un téléviseur dépend des bornes et des fonctions dont dispose votre téléviseur.

Activez la fonction de contrôle HDMI du téléviseur lorsque vous utilisez un câble HDMI pour raccorder cet appareil à votre téléviseur. (Consultez le manuel de l’utilisateur du téléviseur pour plus de détails.)

Lorsque vous utilisez cet appareil, désactivez le haut-parleur du téléviseur ou réduisez le volume.

Une connexion par câble HDMI est recommandée, mais elle est également possible sans ce câble. REMARQUE

Assurez-vous que tous les périphériques sont éteints lors du raccordement.

Ne branchez pas les cordons d’alimentation des périphériques sur une prise tant que tous les périphériques ne sont pas connectés. Contenu Connexions Lecture Réglages Conseils Annexe 18Téléviseur équipé d’un connecteur HDMI et compatible avec l’eARC (Enhanced Audio Return Channel) ou l’ARC (Audio Return Channel) Utilisez le câble HDMI fourni pour connecter cet appareil à un téléviseur compatible avec la fonction eARC ou ARC.

Câble HDMI (fourni) Barre de son (panneau arrière)

Le téléviseur doit également être compatible avec la fonction eARC ou ARC. Contenu Connexions Lecture Réglages Conseils Annexe 19Téléviseur équipé d’un connecteur HDMI et incompatible avec la fonction eARC ou ARC / un téléviseur équipé d’un connecteur numérique optique Utilisez les câbles HDMI et optique fournis pour connecter cet appareil à votre téléviseur.

Barre de son (panneau arrière) Câble optique (fourni) Câble HDMI (fourni)

Alignez le câble optique sur la forme de la borne pour l’insérer. Contenu Connexions Lecture Réglages Conseils Annexe 20Téléviseur équipé d’un connecteur borne HDMI et incompatible avec la fonction eARC ou ARC / un téléviseur équipé d’un connecteur analogique Utilisez le câble HDMI fourni et un câble audio stéréo de 3,5 mm disponible dans le commerce pour connecter cet appareil à votre téléviseur.

Barre de son (panneau arrière) Câble HDMI (fourni) Câble audio stéréo de 3,5 mm (vendu séparément) Contenu Connexions Lecture Réglages Conseils Annexe 21Connexion des cordons d’alimentation Une fois toutes les connexions effectuées, insérez la fiche d’alimentation dans la prise murale.

Subwoofer (panneau arrière) Barre de son (panneau arrière) Cordon d’alimentation (fourni) Cordon d’alimentation (fourni) Branchez sur une prise murale (120 V CA, 60 Hz) Contenu Connexions Lecture Réglages Conseils Annexe 22Profiter de la télévision, de films et de musique

Touches de la source d’entrée VOL

Mettez le téléviseur et les périphériques connectés sous tension.

Appuyez sur c pour mettre l’appareil sous tension.

Appuyez sur la touche de la source d’alimentation. TV :Appareil connecté au téléviseur ((HDMI)eARC/ARC, OPTICAL)AUX : Appareil connecté à AUX (ANALOG)g :Périphérique Bluetooth

Mettez en lecture le périphérique connecté à cet appareil. Pour plus de détails, consultez le manuel du périphériquecorrespondant. Connectez un téléviseur compatible avec le contrôle HDMI et cepériphérique via HDMI, puis activez le contrôle HDMI pour activer le contrôle de la liaison à partir de l’un des périphériques. (v p. 40)

Maintenez 2 enfoncé pendant 5 secondes ou plus pour basculer lasource d’entrée sur USB. Les fichiers musicaux du lecteur flash USB sontlus automatiquement. Contenu Connexions Lecture Réglages Conseils Annexe 23Réglage du volume

Utilisez VOL + ou VOL – pour régler le volume. Lorsque vous appuyez sur le bouton, la DEL d’état s’allume pour correspondre au volume actuel.

Chaque fois que vous appuyez sur une touche de volume, les DEL d’état clignotent et le nombre de DEL qui clignotent augmente ou diminue en fonction du volume réglé.

Les DEL d’état clignotent trois fois lorsque le volume maximum ou minimum est atteint.

Lorsque l’appareil est mis sous tension, il démarre avec le niveau devolume qui était réglé avant d’être mis en veille. Toutefois, si le volumeétait précédemment réglé sur élevé, il démarre avec le réglage duvolume abaissé à un certain niveau. Réglage du volume du subwoofer

Utilisez BASS + ou BASS – pour régler le volume du subwoofer. Lorsque vous appuyez sur le bouton, la DEL d’état s’allume pour correspondre au volume actuel du subwoofer.

La DEL d’état clignote chaque fois que vous appuyez sur le bouton, et le nombre de DEL clignotantes augmente ou diminue en fonction du volume du subwoofer.

Lorsque le volume du subwoofer atteint le maximum ou le minimum, la DEL d’état clignote trois fois. Coupure temporaire du son

Appuyez sur . Toutes les DEL d’état clignotent.

Pour annuler, appuyez à nouveau sur . Contenu Connexions Lecture Réglages Conseils Annexe 24Lecture de musique sur un périphérique Bluetooth Les fichiers musicaux sur les périphériques Bluetooth tels que les smartphones, les lecteurs de musique numérique, etc. peuvent être lus sur cet appareil via un appariement et en connectant cet appareil à l’aide du périphérique Bluetooth..

Appariement d’un périphérique Bluetooth pour la première fois Jumeler un appareil Bluetooth avec l’appareil.Une fois le périphérique Bluetooth apparié, il n’a pas besoind’être apparié à nouveau. Appuyez sur c pour mettre l’appareil sous tension. Appuyez sur g pour passer à la source d’entrée“Bluetooth”.Bascule automatiquement en mode d’appariement lors dela première utilisation.La DEL de l’état clignote en bleu lorsque cet appareil est enmode de couplage. Activez les réglages Bluetooth sur votrepériphérique Bluetooth. Sélectionnez “Polk Signa S4” à partir de la liste despériphériques affichée sur l’écran du périphériqueBluetooth.La DEL de l’état s’allume en bleu et ce périphérique et lepériphérique Bluetooth sont appariés.ContenuConnexions Lecture Réglages Conseils Annexe 25Appariement avec d’autres périphériques Bluetooth

Appuyez sur c pour mettre l’appareil sous tension.

Appuyez sur g pour passer à la source d’entrée “Bluetooth”.

Activez les réglages Bluetooth sur votre périphérique Bluetooth.

Maintenez enfoncée la touche g pendant 3 secondes. Cet appareil entre en mode d’appariement, et la DEL d’état clignote en bleu de façon répétée.

Sélectionnez “Polk Signa S4” à partir de la liste des périphériques affichée sur l’écran du périphérique Bluetooth. La DEL de l’état s’allume en bleu et ce périphérique et le périphérique Bluetooth sont appariés. Lecture de musique sur un périphérique Bluetooth apparié

Appuyez sur c pour mettre l’appareil sous tension.

Appuyez sur g pour passer à la source d’entrée “Bluetooth”.

Activez les réglages Bluetooth sur votre périphérique Bluetooth. La DEL d’état s’allume en bleu et établit la connexion avec le dernier périphérique Bluetooth connecté. Si la connexion est coupée, rétablissez-la.

Écoutez de la musique à l’aide de n’importe quelle application sur votre périphérique Bluetooth. Contenu Connexions Lecture Réglages Conseils Annexe 26Réglages Effectuez les opérations et les réglages ci-dessous si nécessaire.. Boutons de mode de son VOL

Sélection d’un mode d’écoute

Appuyez sur le bouton du mode sonore poursélectionner un mode sonore.Lorsque vous appuyez sur le bouton, la DEL d’état la plus à droite clignote et le mode sonore change. (v p. 9) 4 :Profitez d’un son surround commeau cinéma.3 :Permet de compresser la plagedynamique (différence entre lessont forts et faibles) pour faciliterl’écoute à faible volume.2 :Profitez d’un large champacoustique englobant pour uneprésence complète.VOICE ADJUST1 / 2 / 3 :Réglez le volume des dialogues defilms, des chansons, etc., demanière à mieux les entendre.Réglable sur 3 niveaux. Réglezl’option sur la valeur souhaitée.Contenu Connexions Lecture Réglages Conseils Annexe 27Mise en veille automatique (fonction de veille automatique) Activez ou désactivez la fonction de veille automatique. Lorsque la fonction de veille automatique est activée, l’alimentation électrique de cet appareil se met automatiquement en veille si aucune opération n’a été effectuée pendant environ 20 minutes ou plus et que le son n’est pas émis.

Maintenez enfoncée la touche 3 pendant 5 secondes ou plus.

La fonction de veille automatique s’active ou se désactive et la DEL d’état clignote comme indiqué ci- dessous.

Désactivé (Défaut) Activé Mode de veille automatique Réduction de la consommation d’énergie en mode veille (fonction de veille prolongée) Cet appareil peut être placé en mode de veille profonde, dans lequel sa consommation d’énergie en veille est inférieure à celle du mode de veille normal. Effectuez les étapes suivantes pour mettre cet appareil en mode de veille profonde.

Maintenez VOICE ADJUST 3 enfoncé pendant environ 5 secondes ou plus.

La fonction de veille profonde est activée ou désactivée et la DEL d’état clignote comme indiqué ci-dessous.

Désactivé (Défaut) Activé Fonction de veille profonde Contenu Connexions Lecture Réglages Conseils Annexe

Lorsque vous appuyez sur le bouton d’alimentation alors que la fonctionde veille profonde est activée, toutes les DEL d’état clignotent trois foisen blanc et l’appareil passe en mode de veille profonde. Lorsque vous appuyez sur le bouton d’alimentation alors que la fonctionde veille profonde est désactivée, toutes les DEL d’état clignotent envert trois fois et l’appareil passe en mode veille normal. REMARQUE

Lorsque cet appareil est en mode veille prolongée, il ne peut pas êtreallumé en effectuant des opérations de streaming avec une connexionBluetooth. Lorsque cet appareil est en mode de veille profonde, la fonction decontrôle de mise en marche automatique des entrées optiques et AUX ne peut pas mettre l'appareil en marche. (v p. 30) Activation ou désactivation de la mise en veille par la fonction de contrôle HDMI Dans les paramètres par défaut, le contrôle HDMI met automatiquement l’appareil en mode veille, lié à la mise en veille du téléviseur. Lorsque la fonction de liaison en veille via le contrôle HDMI est désactivée, la lecture de la musique peut se poursuivre sans que cet appareil se mette en veille, même si le téléviseur est mis en veille alors qu’un lecteur de musique ou un autre appareil est connecté et en cours de lecture.

Maintenez enfoncée la touche 4 pendant 5 secondes ou plus.

La fonction de contrôle de la liaison en attente via HDMI s’active ou se désactive et la DEL d’état clignote comme indiqué ci-dessous.

Mise en veille via la fonction de contrôle HDMI Désactivé Activé (Défaut) Contenu Connexions Lecture Réglages Conseils Annexe 29Mise sous tension automatique en fonction de la lecture de l’appareil (fonction de contrôle de la mise sous tension automatique) Si vous activez la fonction de contrôle automatique et que la lecture est lancée par l’appareil de lecture alors que cet appareil est en veille, l’appareil est automatiquement mis sous tension et la lecture commence. En outre, si l’appareil est sous tension, la source d’entrée est automatiquement commutée en fonction de la lecture de l’appareil de lecture. La fonction de contrôle de la mise en marche automatique peut être activée ou désactivée pour chaque source d’entrée.

Passez à la source d’entrée que vous voulez régler.

Sur la télécommande, appuyez sur le bouton qui correspond à la source d’entrée que vous voulez régler pendant cinq secondes ou plus. Source d’entrée Bouton TV (HDMI) eARC/ARC TV OPTICAL TV AUX AUX Les DEL d’état de l’affichage de la source d’entrée actuelle clignotent trois fois.

Désactivé Activé (Défaut) Fonction de contrôle automatique [Ex.] Source d’entrée :TV (HDMI) eARC/ARC

Même si la fonction de contrôle automatique est activée pour l’entréeoptique ou l’entrée AUX, la source d’entrée ne change pasautomatiquement pendant la lecture HDMI (eARC/ARC). Lorsque cet appareil est en mode de veille profonde, la fonction decontrôle de mise en marche automatique des entrées optiques et AUX ne peut pas mettre l'appareil en marche. (v p. 28) Contenu Connexions Lecture Réglages Conseils Annexe 30Utilisation de cet appareil à l’aide de la télécommande d’un téléviseur Il existe trois façons d’utiliser cet appareil à l’aide de latélécommande d’un téléviseur. Fonction de contrôle HDMIConnectez cet appareil à un téléviseur prenant en charge lafonction de contrôle HDMI à l’aide d’un câble HDMI et activezle réglage des commandes HDMI sur le téléviseur poureffectuer des opérations de base sur cet appareil(changement de source d’entrée, mise sous et hors tension,réglage du volume) avec la télécommande du téléviseur.Reportez-vous à “Fonction de contrôle HDMI” pour en savoir plus sur la fonction de contrôle HDMI. (v p. 40)

Fonction de préréglage de la télécommandeCet appareil est préréglé de telle sorte que vous pouvez réglerle volume en utilisant la touche de réglage du volume sur lestélécommandes des téléviseurs des principaux fabricants.Ceci est utile lorsque le téléviseur que vous utilisez ne prendpas en charge le contrôle HDMI, ou lorsque vous vousconnectez à un téléviseur qui n’a pas de connecteur HDMI. Fonction d’apprentissage à distanceSi votre téléviseur ne prend pas en charge la fonction decontrôle HDMI et la fonction de préréglage de latélécommande, utilisez la fonction d’apprentissage de latélécommande de cet appareil. Cela vous permet de fairefonctionner cet appareil avec la télécommande d’untéléviseur. (“Utilisation de la fonction d’apprentissage àdistance” (v p. 31))

Utilisation de la fonction d’apprentissage à distance

Appuyez sur d de l’unité principale et maintenez-le enfoncé pendant 3 secondes ou plus. Parmi les DEL de l’affichage d’état, une DEL blanche sedéplace d’avant en arrière de gauche à droite et indiqueque le mode d’apprentissage du contrôle à distance acommencé.

Dirigez la télécommande de cet appareil vers le capteur de télécommande de cet appareil et appuyez une fois sur la touche de la télécommande pour apprendre (par exemple VOL +). Toutes les DEL d’état clignotent en blanc.. Environ 1 ft/30 cm Contenu Connexions Lecture Réglages Conseils Annexe

Pointez la télécommande du téléviseur sur le capteur de télécommande de cet appareil et appuyez une fois sur la touche de la télécommande à apprendre (par exemple, la touche pour augmenter le volume). Si l’apprentissage est réussi, la DEL d’état la plus à droite clignote en vert trois fois. Si l’apprentissage échoue, la DEL d’état la plus à droite clignote trois fois en rouge. Répétez les étapes 2 et 3 si cela se produit.

Lorsque les DEL d’état clignotent à nouveau en blanc, appuyez à nouveau sur la touche de la télécommande du téléviseur (par exemple, la touche pour augmenter le volume).

Pour apprendre une nouvelle fonction, répétez les étapes 2 et 3 avec la fonction suivante.

Appuyez sur d de l’unité principale et maintenez-le enfoncé pendant 3 secondes ou plus. La DEL d’état la plus à droite clignote trois fois en blanc et indique que le mode d’apprentissage de la télécommande est terminé. L’appareil quitte le mode d’apprentissage de la télécommande.

Vérifiez que l’opération (par exemple, l’augmentation du volume) peut être effectuée sur cet appareil avec la télécommande du téléviseur.

Pour supprimer toutes les données apprises, appuyez sur d sur la barre de son pendant 10 secondes jusqu’à ce que toutes les DEL d’état clignotent en violet cinq fois.

Les opérations ne peuvent pas être effectuées avec la fonction d’apprentissage de la télécommande pendant la mise en veille profonde.

D’autres opérations ne peuvent pas être effectuées en mode d’apprentissage de la télécommande.

Selon le type de télécommande du téléviseur, l’apprentissage de la télécommande peut ne pas être possible. Contenu Connexions Lecture Réglages Conseils Annexe 32Dépistage des pannes Si un problème se produit, vérifiez d’abord les points suivants :

1. Les connexions sont-elles correctes ?

2. L’appareil est-il utilisé conformément aux descriptions du manuel de l’utilisateur ?

3. Les autres composants fonctionnent-ils correctement ?

Si cet appareil ne fonctionne pas correctement, vérifiez les symptômes dans cette section. Si les symptômes ne correspondent pas à l’un de ceux décrits ici, veuillez consulter votre revendeur, car cela pourrait être dû à un défaut dans cet appareil. Dans ce cas, débranchez immédiatement l’alimentation et contactez le magasin où vous avez acheté cet appareil. Contenu Connexions Lecture Réglages Conseils Annexe 33L’alimentation ne se met pas sous/hors tension L’appareil ne s’allume pas.

Vérifiez que la fiche d’alimentation est correctement introduite dans la prise murale. (v p. 22)

Si l’alimentation de cet appareil ne peut être mise en marche avec la télécommande du téléviseur, appuyez sur la touche c pour mettre l’appareil sous tension. (v p. 40)

Activez la fonction de contrôle HDMI du téléviseur lorsque vous utilisez un câble HDMI pour connecter cet appareil à votre téléviseur compatible avec le contrôle HDMI. (Consultez le manuel de l’utilisateur du téléviseur pour plus de détails.)

Si l’alimentation ne peut pas être mise en marche par une connexion Bluetooth, elle est en mode de veille profonde. Appuyez sur c pour mettre l’appareil sous tension. (v p. 28)

Si vous réglez la fonction de contrôle de la mise en marche automatique sur arrêt, l’appareil ne s’allumera pas automatiquement même si la lecture est lancée par le téléviseur ou le périphérique de lecture. (v p. 30)

Si l'appareil ne peut pas être mis sous tension à l'aide de la fonction de commande automatique des entrées optiques et AUX, il est en mode de veille profonde. Appuyez sur la touche c pour mettre l'appareil sous tension. (v p. 30) L’appareil se met automatiquement hors tension.

Si aucune opération n’a été effectuée pendant 20 minutes ou plus et qu’il n’y a pas d’entrée audio, cet appareil passe automatiquement en mode de déclenchement vocal. Remettez l’appareil sous tension. Pour éviter que l’alimentation ne soit coupée automatiquement, désactivez la fonction de veille automatique. (v p. 28) Même si le téléviseur est éteint, l’appareil ne s’éteint pas automatiquement.

Si la fonction de contrôle de la mise en veille via HDMI est désactivée, cet appareil ne passera pas en veille même si l’alimentation du téléviseur connecté via HDMI est coupée. (v p. 29)

Si la source d’entrée est Bluetooth, cet appareil ne passera pas en mode veille même si l’alimentation du téléviseur connecté via HDMI est coupée. L’alimentation est coupée et la DEL d’état la plus à gauche clignote en rouge.

Le circuit de protection a été activé en raison d’une augmentation de la température dans la barre de son. Débranchez le cordon d’alimentation de l’appareil, patientez une heure environ jusqu’à ce qu’il ait suffisamment refroidi. Puis, mettez l’appareil à nouveau sous tension.

Rallumez l’appareil et baissez le volume. Contenu Connexions Lecture Réglages Conseils Annexe 34Les opérations ne peuvent pas être effectuées via la télécommande Les opérations ne peuvent pas être effectuées via la télécommande.

Les piles sont usées. Remplacez-les par des piles neuves. (v p. 6)

Faites fonctionner la télécommande à une distance d’environ 23 ft/7 m de cet appareil et à un angle de 30°. (v p. 6)

Retirez tout obstacle se trouvant entre cet appareil et la télécommande.

Insérez les piles en respectant la polarité indiquée par les repères f et e. (v p. 6)

Le capteur de télécommande de cet appareil est exposé à une forte lumière (soleil, lampe fluorescente de type inverseur, etc.). Déplacez cet appareil afin que le capteur de télécommande ne soit plus exposé à une forte lumière. Difficulté à enseigner les commandes de la télécommande de cet appareil Difficulté à enseigner les commandes de la télécommande de cet appareil.

N’oubliez pas que si cet appareil peut apprendre presque toutes les commandes à distance IR (infrarouge), il reste quelques rares formats de code qui ne peuvent pas être enseignés. Contenu Connexions Lecture Réglages Conseils Annexe 35Aucun son n’est émis Aucun son n’est émis.

Vérifiez les connexions de tous les appareils. (v p. 18)

Insérez complètement les câbles de connexion.

Vérifiez que les bornes d’entrée et les bornes de sortie ne sont pas inversément reliées.

Vérifiez l’état des câbles.

Vérifiez qu’une source d’entrée correcte est sélectionnée. (v p. 23)

Assurez-vous que le volume n’est pas mis en sourdine. (v p. 24)

Si la DEL d’état s’allume en rouge, cela signifie qu’un signal audio qui n’est pas pris en charge par cet appareil est entré. (v p. 9) Dans ce cas, réglez le format audio sur “PCM” sur le périphérique de sortie audio. Aucun son n’est émis par le subwoofer.

En cas de présence d’un obstacle entre la barre de son et le subwoofer, éliminez-le ou rapprochez le subwoofer de la barre de son.

Pour éviter les interférences électromagnétiques, placez cet appareil à l’écart des fours à micro-ondes, des périphériques connectés via réseau local sans fil et d’autres périphériques Bluetooth.

Assurez-vous que la DEL d’état du subwoofer est allumée en vert. Si elle n’est pas allumée, cela peut indiquer que la barre de son et le subwoofer ne sont pas connectés sans fil. Effectuez à nouveau la connexion selon les étapes suivantes.

Appuyez sur la touche c pour mettre l’appareil sous tension.

Appuyez sur le bouton CONNECT du subwoofer et maintenez-le enfoncé pendant 3 secondes ou plus. La DEL d’état du subwoofer clignote en vert, le subwoofer entre en mode d’appariement.

Appuyez sur les boutons g sur la barre de son et + pendant 5 secondes ou plus jusqu’à ce que la DEL d’état de la barre de son clignote en rouge. La barre de son entre en mode d’appariement, le subwoofer se connecte automatiquement sans fil à la barre de son. Effectuez à nouveau les étapes A à C s’ils ne se connectent pas. Contenu Connexions Lecture Réglages Conseils Annexe 36La lecture Bluetooth ne fonctionne pas Appariement avec un périphérique Bluetooth impossible.

Cela peut être dû au fait que Bluetooth n’est pas activé sur le périphérique Bluetooth. Voir le manuel de l’utilisateur du périphérique Bluetooth pour activer la fonction Bluetooth.

Il est possible que cet appareil soit apparié avec un autre périphérique Bluetooth. Sélectionnez cet appareil à partir de la liste des périphériques affichée sur l’écran du périphérique Bluetooth.

Amenez le périphérique Bluetooth à proximité de cet appareil.

Mettez le périphérique Bluetooth hors tension puis sous tension, et ensuite essayez à nouveau.

1 seul périphérique Bluetooth peut être connecté à la fois.

La connexion de l’appareil mobile Bluetooth fonctionne mal. Mettez l’appareil mobile sous tension, supprimez les informations d’appariement et appariez à nouveau cet appareil avec l’appareil mobile. Le son est coupé.

Amenez le périphérique Bluetooth à proximité de cet appareil.

Supprimez tout obstacle entre le périphérique Bluetooth et cet appareil.

Pour éviter les interférences électromagnétiques, placez cet appareil à l’écart des fours à micro-ondes, des périphériques connectés via réseau local sans fil et d’autres périphériques Bluetooth.

Procédez à nouveau à l’appariement du périphérique Bluetooth. (v p. 25) Contenu Connexions Lecture Réglages Conseils Annexe 37La fonction de contrôle HDMI n’est pas opérationnelle La fonction de contrôle HDMI n’est pas opérationnelle.

Vous pouvez faire fonctionner les dispositifs qui ne sont pas compatibles avec la fonction de contrôle HDMI. De plus, en fonction du dispositif connecté ou des réglages, la fonction de contrôle HDMI peut ne pas fonctionner. Dans ce cas, faites fonctionner le dispositif externe directement.

Vérifiez que le réglage de la fonction de contrôle HDMI est activé sur tous les dispositifs connectés à cet appareil. Un son est émis par les haut-parleurs du téléviseur Un son est émis par les haut-parleurs du téléviseur.

Désactiver les haut-parleurs du téléviseur (généralement une option du menu de configuration, mais un interrupteur sur le panneau arrière de certains téléviseurs). Contenu Connexions Lecture Réglages Conseils Annexe 38Réinitialisation des réglages d’usine Effectuez cette procédure si l’affichage est anormal ou si aucune opération ne peut être effectuée. Divers réglages sont réinitialisés aux valeurs d’usine par défaut. Refaire les réglages.

Appuyez sur c pour mettre l’appareil sous tension.

Appuyez simultanément de manière prolongée sur c, d et + pendant au moins 5 secondes. La DEL d’état clignote trois fois en rouge.

Patientez environ 10 secondes après l’extinction de la DEL, puis appuyez sur c. Tous les paramètres reviennent aux paramètres d’usine après le redémarrage de la barre de son. Contenu Connexions Lecture Réglages Conseils Annexe 39À propos de HDMI Cet appareil prend en charge les fonctions HDMI suivantes.

Fonction ARC (Audio Return Channel) Profitez des films, de la musique, etc., sur votre téléviseur simplement en connectant un téléviseur compatible avec la fonction ARC à cet appareil via HDMI.

Fonction eARC (Enhanced Audio Return Channel) La fonction eARC est compatible avec les formats audio compatibles avec la fonction ARC conventionnelle, en plus des formats PCM linéaire multicanaux, Dolby TrueHD, Dolby Atmos et autres formats audio qu’une fonction ARC conventionnelle ne peut pas transmettre. En outre, le raccordement à un téléviseur compatible avec la fonction eARC permet de profiter d’une lecture sonore de meilleure qualité du contenu audio lu sur votre téléviseur.

Fonction de contrôle HDMI Connectez un téléviseur compatible avec le contrôle HDMI et ce périphérique via HDMI, puis activez le contrôle HDMI pour activer le contrôle de la liaison à partir de l’un des périphériques.

Permutation de la source d’entrée Si le téléviseur est allumé, cet appareil s’allume automatiquement et commute sur la source d’entrée.

Mise hors tension du lien La mise hors tension du téléviseur est liée, de sorte que cet appareil s’éteint également.

Ajustement du volume Vous pouvez régler le volume de cet appareil à l’aide de la télécommande du téléviseur.

Permutation de la destination de sortie audio Si cet appareil est allumé, le son du téléviseur est émis par cet appareil. Si cet appareil est hors tension, le son du téléviseur est reproduit à partir des haut-parleurs du téléviseur. REMARQUE

Selon le téléviseur connecté, il est possible que certaines fonctions ne soient pas opérationnelles. Contenu Connexions Lecture Réglages Conseils Annexe 40Renseignements relatifs aux marques commerciales La marque et les logos Bluetooth

sont des marques commerciales déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par Polk Audio est soumise à licence. Les autres marques et noms commerciaux sont la propriété de leurs propriétaires respectifs. Dolby, Dolby Atmos et le symbole du double D sont des marques déposées de Dolby Laboratories Licensing Corporation. Fabriqué sous licence de Dolby Laboratories. Œuvres confidentielles non publiées. Copyright © 2012-2021 Dolby Laboratories. Tous droits réservés. HDMI, HDMI High-Definition Multimedia Interface et le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. Contenu Connexions Lecture Réglages Conseils Annexe 41Spécifications Barre de son

Généralités Température de fonctionnement : 41 °F - 95 °F (5 °C - 35 °C)Alimentation : CA 100 - 240 V, 50/60 HzConsommation : 40 WConsommation électrique en mode veille : 1,5 WConsommation électrique en mode veilleprolongée :0,3 WEntrée analogique max. : 2 VrmsFréquence d’échantillonnage : 32 kHz, 44,1 kHz, 48 kHz Formats audio pris en charge : Linear PCM, Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos Contenu Connexions Lecture Réglages Conseils Annexe 42o Section sans fil Plage des fréquences utilisées : 2,4 GHz (subwoofer de basses sans fil)

Section Bluetooth Système de communication : Version Bluetooth 5.0 Puissance de transmission : Classe de puissance 2 Portée de communication maximale : Environ 32,8 pi/10 m en ligne de visée

Plage des fréquences utilisées : Bande 2,4 GHz Schéma de modulation : FHSS (Frequency-Hopping Spread Spectrum) Profils pris en charge : A2DP (Advanced Audio Distribution Profile) 1.3 AVRCP (Audio Video Remote Control Profile) 1.6 Codec correspondant : SBC Portée de transmission (A2DP) : 20 Hz – 20 000 Hz

La plage de communication réelle varie suivant l’influence de facteurs tels que les obstacles entre les appareils, les ondes électromagnétiques émises par les fours à micro-ondes, l’électricité statique, les téléphones sans fil, la sensibilité de la réception, la performance de l’antenne, le système d’exploitation, le logiciel de l’application, etc. Contenu Connexions Lecture Réglages Conseils Annexe 43o Dimensions (Unité : po (mm))

Poids : 6 lbs 6 oz (2,9 kg) Contenu Connexions Lecture Réglages Conseils Annexe 44Subwoofer

Généralités Température de fonctionnement : 41 °F - 95 °F (5 °C - 35 °C)Alimentation : CA 100 - 240 V, 50/60 HzConsommation : 40 WConsommation électrique en mode veille : 0,3 WConsommation électrique en mode veilleprolongée :0,3 W

Poids : 9 lbs 1 oz (4,1 kg) Contenu Connexions Lecture Réglages Conseils Annexe
