ETX8620 - Moniteur Legamaster - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Moniteur Legamaster ETX8620, écran tactile, résolution Full HD, technologie LED, connectivité HDMI et USB.
Utilisation	Idéal pour les présentations, les salles de réunion et l'enseignement interactif.
Maintenance et réparation	Nettoyage de l'écran avec un chiffon doux, mise à jour du firmware recommandée pour des performances optimales.
Sécurité	Conforme aux normes de sécurité CE, protection contre les surcharges électriques.

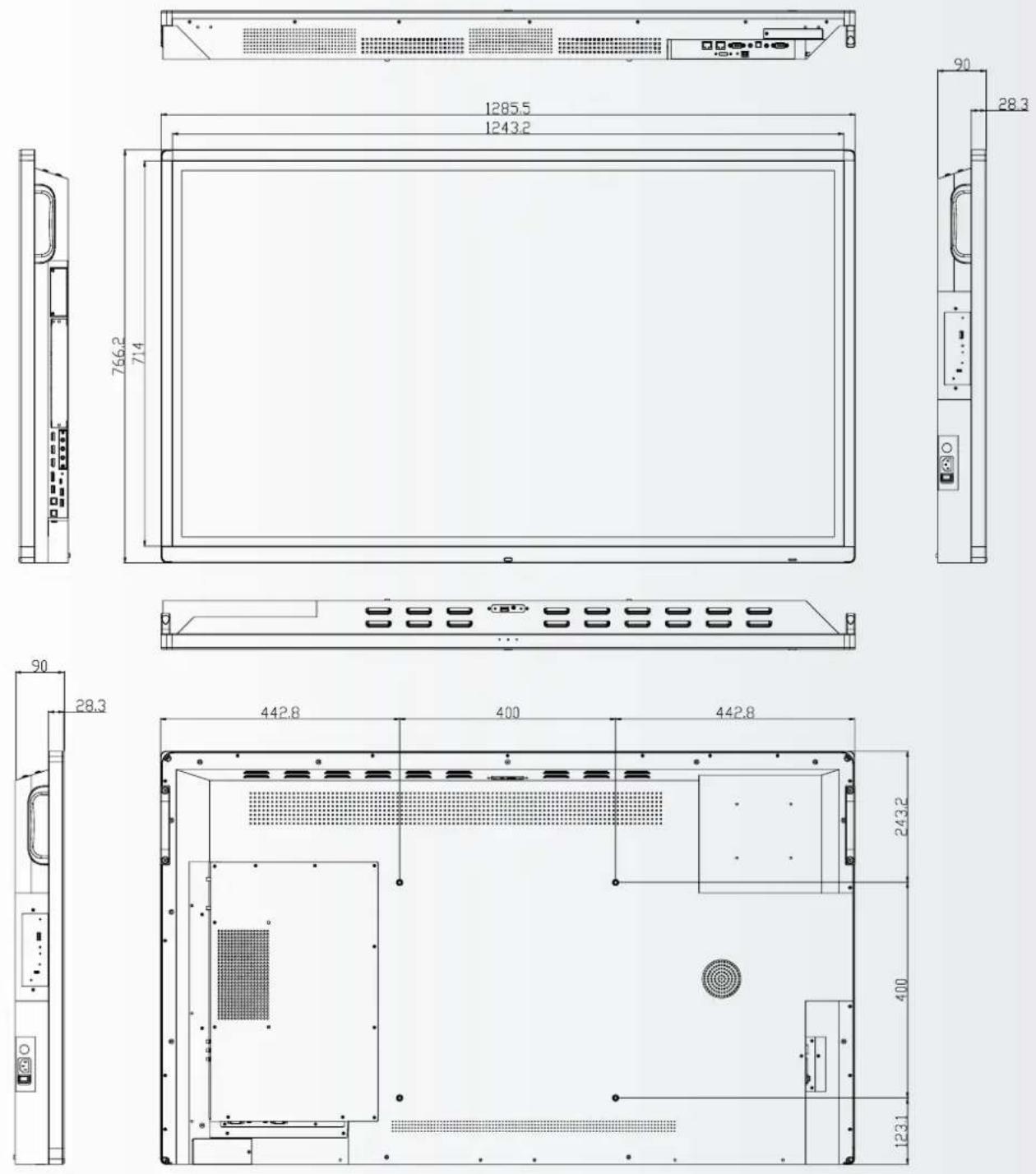

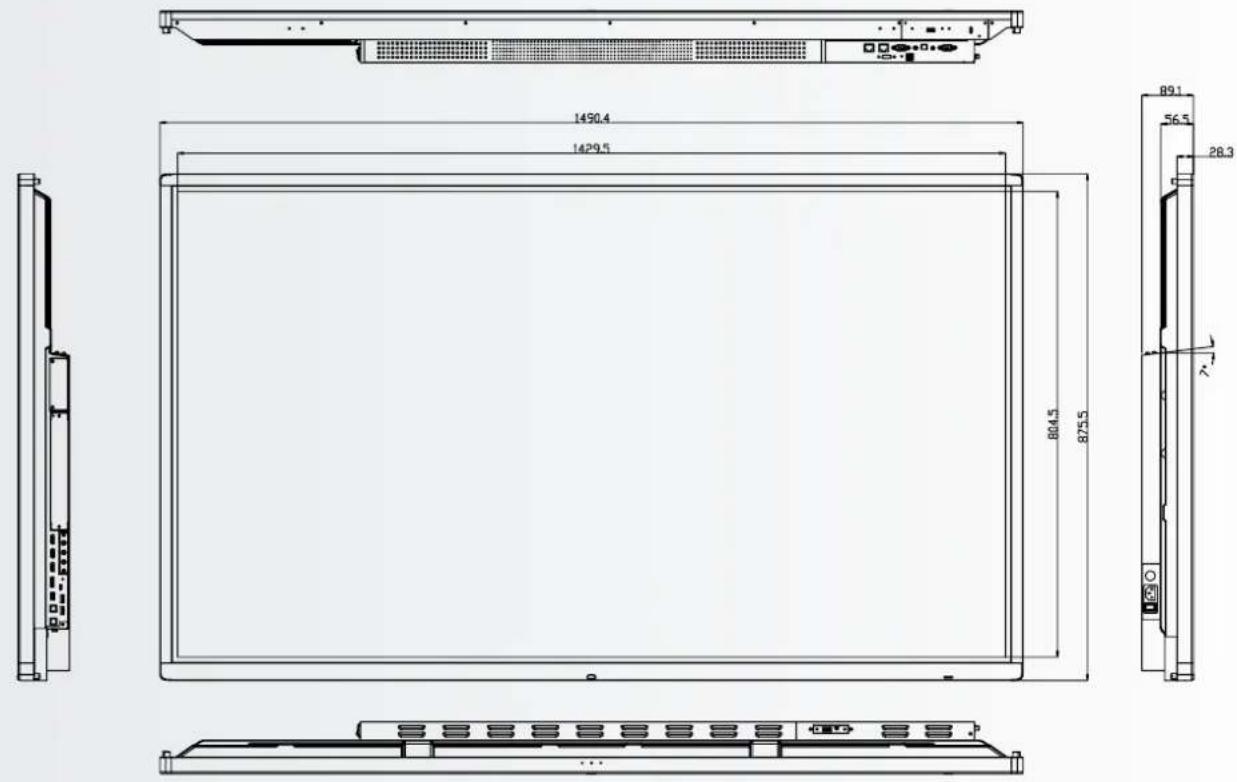

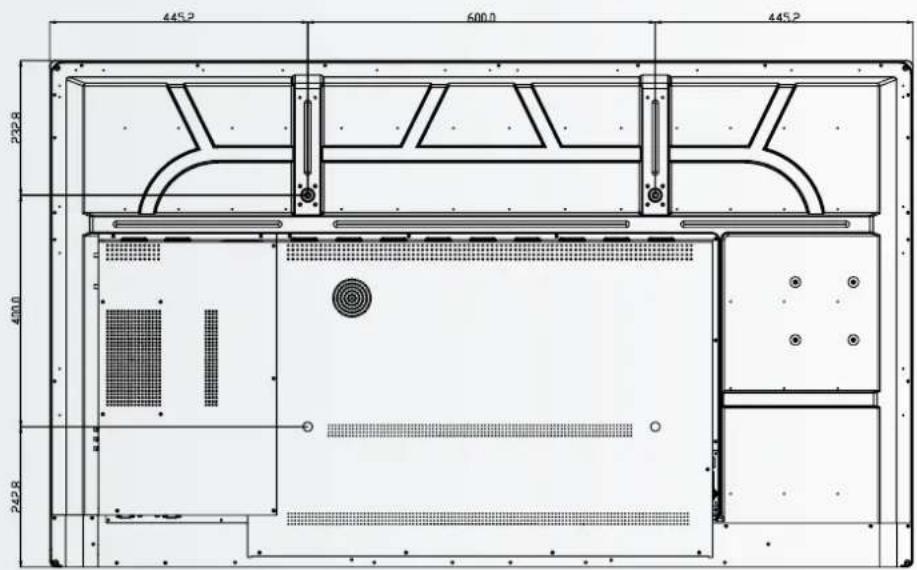

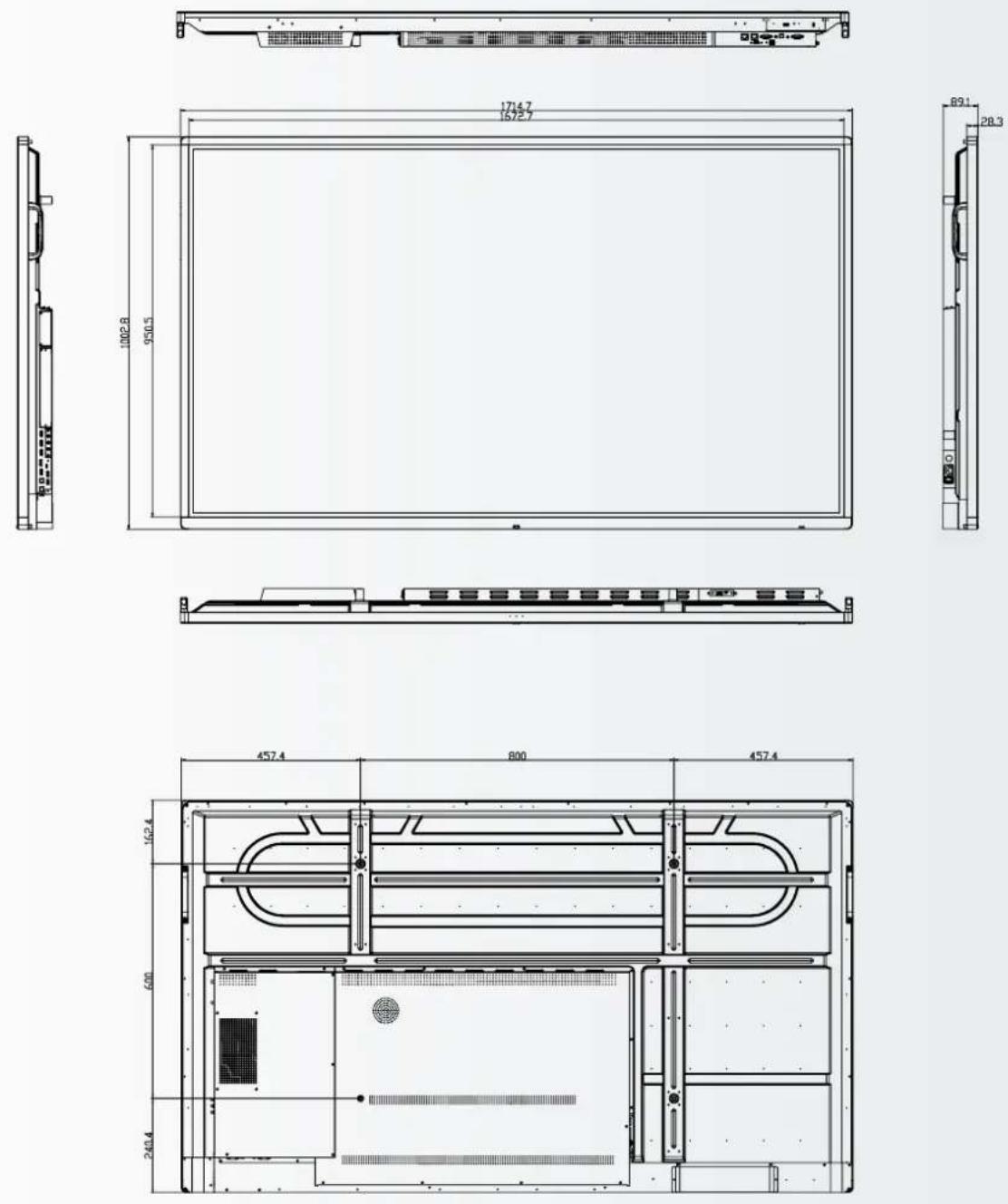

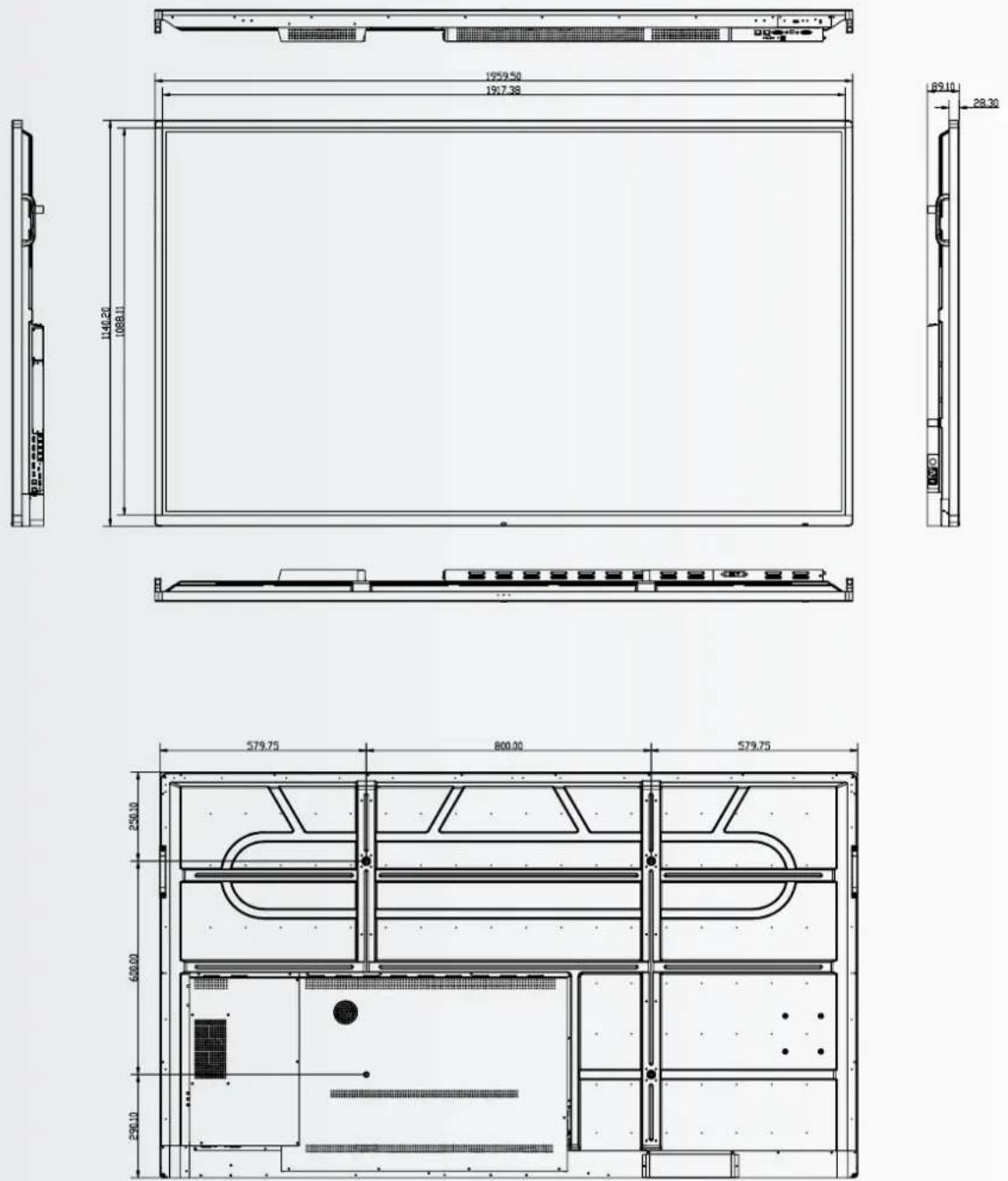

Informations générales	Garantie de 2 ans, support technique disponible, dimensions et poids à vérifier selon l'installation.

FOIRE AUX QUESTIONS - ETX8620 Legamaster

Comment allumer le moniteur Legamaster ETX8620 ?

Pour allumer le moniteur, appuyez sur le bouton d'alimentation situé sur le côté inférieur droit de l'appareil.

Que faire si le moniteur ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché à la prise murale et au moniteur. Assurez-vous également que la prise fonctionne.

Comment connecter mon ordinateur au moniteur Legamaster ETX8620 ?

Utilisez un câble HDMI ou DisplayPort pour connecter votre ordinateur au moniteur. Branchez une extrémité au port de votre ordinateur et l'autre au port du moniteur.

Pourquoi l'image sur le moniteur est-elle floue ?

Vérifiez que la résolution de votre ordinateur est réglée sur la résolution native du moniteur. Pour le Legamaster ETX8620, la résolution native est de 1920 x 1080 pixels.

Comment régler le volume du moniteur ?

Utilisez les boutons de commande situés sur le côté du moniteur pour accéder au menu et ajuster le volume.

Comment réinitialiser le moniteur aux paramètres d'usine ?

Accédez au menu des paramètres et sélectionnez l'option 'Réinitialiser aux paramètres d'usine'. Confirmez votre choix pour effectuer la réinitialisation.

Le moniteur ne détecte pas mon appareil, que faire ?

Assurez-vous que le câble vidéo est bien connecté. Essayez de redémarrer le moniteur et l'appareil source. Si le problème persiste, testez avec un autre câble.

Comment nettoyer l'écran du moniteur ?

Utilisez un chiffon doux et sec pour essuyer l'écran. Évitez les produits chimiques agressifs qui pourraient endommager la surface.

Où puis-je trouver le mode d'emploi du Legamaster ETX8620 ?

Le mode d'emploi est disponible en ligne sur le site officiel de Legamaster dans la section support ou téléchargement.

Le moniteur fait un bruit étrange, que dois-je faire ?

Vérifiez si le bruit provient d'un ventilateur ou d'une autre pièce. Si le bruit persiste, contactez le service clientèle pour obtenir de l'aide.

MODE D'EMPLOI ETX8620 Legamaster

• Transporter le produit droit avec son emballage approprié. Éviter de placer le produit avec la face orientée vers le haut ou le bas. Manipuler avec précaution.

• Ne pas envoyer une image statique (fixe) à l‘e-Screen car cela risque de provoquer une incrustation de image ou un phénomène de rémanence d‘image.

• L‘incrustation de l‘image et/ou la rémanence d‘image n‘est pas couverte par la garantie.

• Veiller à changer régulièrement l‘image à l‘e- Screen. Il est recommandé de éteindre l‘e-Screen durant au moins 6 heures après 16 heures d‘utilisation en 24 heures pour éviter la rémanence d‘image.

• Ce produit n‘est pas garanti pour tout dommage causé par la catastrophe naturelle (telle que les séismes, les orages, etc.), les incendies, les actes commis par les tiers, les accidents, le défaut d‘utilisation et la mauvaise utilisation intentionnelle du propriétaire ou l‘utilisation dans d‘autres conditions inappropriées.

• Ce produit n‘est pas garanti pour les dommages indirects (tels que la perte de bénéfices ou l‘interruption des affaires, la modification ou l‘effacement des données enregistrées, etc.) causés par l‘utilisation ou l‘incapacité à utiliser ce produit.

• Ce produit n‘est pas garanti pour tout dommage causé par une utilisation inappropriée, ou par le non-respect des instructions du manuel de l‘utilisateur.

• Ce produit n‘est pas garanti pour tout dommage causé par une mauvaise utilisation ou un mauvais fonctionnement dû à l‘utilisation simultanée de ce produit et de l‘équipement connecté ou du logiciel.

• Ce produit n‘est pas garanti pour tout dommage causé par la négligence des instructions d‘installation décrites.

• Ce produit n‘est pas garanti pour tout dommage causé par une installation incorrecte.

• Ce produit n‘est pas garanti pour tout dommage causé par le démontage, la modification ou la réparation par des personnes non agréées ou un centre de service non-agréé.60 ETX-SERIES – MANUEL DE L‘UTILISATEUR – FRANÇAIS

Avant d‘utiliser cet e-Screen, veuillez lire attentivement le présent manuel de l‘utilisateur afin d‘assurer une protection contre les dommages matériels, votre sécurité personnelle et celle des autres personnes.

• Lisez et suivez toutes les instructions et les consignes de sécurité que contient ce manuel.

• Pour l‘installation ou les réglages, suivez les instructions du présent manuel et confier toute révision ou tout entretien à du personnel qualifié de service après-vente. Si l‘e-Screen dégage de la fumée ou une odeur singulière, débranchez immédiatement la prise de courant. Le non-respect de cette instruction risque de provoquer un incendie ou une électrocution. Contactez votre revendeur pour faire inspecter l‘écran. Si l‘e-Screen a été allumé mais aucune image n‘apparaît, débranchez immédiatement sa fiche électrique de la prise de courant. Le non-respect de cette instruction risque de provoquer un incendie ou une électrocution. Contactez votre revendeur pour faire inspecter l‘écran. En cas de projections d‘eau ou de pénétration d‘objets à l‘intérieur de l‘e-Screen, débranchez immédiatement sa fiche électrique de la prise de courant. Le non-respect de cette instruction risque de provoquer un incendie ou une électrocution. Contactez votre revendeur pour faire inspecter l‘écran. Si l‘e-Screen tombe ou le coffret est abîmé, débranchez immédiatement sa fiche électrique de la prise de courant. Le non-respect de cette instruction risque de provoquer un incendie ou une électrocution. Contactez votre revendeur pour faire inspecter l‘écran. Si le cordon d‘alimentation ou la fiche est abîmé(e) ou s‘échauffe, éteignez l‘écran à l‘aide de son interrupteur Marche-Arrêt principal, assurez-vous que la fiche électrique a refroidi et retirez-la. Si l‘e-Screen continue à être utilisé dans cet état, il risque de provoquer un incendie ou une électrocution. Contactez votre revendeur pour un remplacement.61

CONSIGNES DE SÉCURITÉ

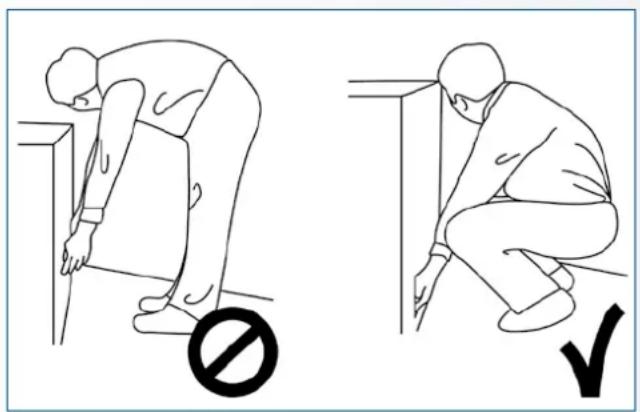

Transport du produit : Ce produit est lourd ; suivez les techniques de levage adéquates, conformément aux images ci-dessous. Le non-respect de cette instruction risque d‘entraîner des blessures.

2.2. AVIS DE DÉPLACEMENT ET DE

TRANSPORT Déplacement de produit : Le déplacement de l‘produit nécessite au moins quatre personnes. Toute tentative de déplacement de l‘produit par une seule personne risque d‘entraîner la chute de l‘écran et/ou de graves blessures. Lors du déplacement d‘un écran dans son carton d‘expédition, soulevez le carton à l‘aide des poignées blanches. 2.3. INSTALLATION Ne pas installer l‘écran dans un environnement très chaud. Si l‘e-Screen est utilisé à haute température ou dans la lumière directe du soleil, le boîtier ou d‘autres pièces risquent de se déformer ou de s‘abîmer, ce qui entraîne une surchauffe ou une électrocution. Ne pas installer l‘écran dans un environnement très humide. Cela risque d‘entraîner une surchauffe ou une électrocution. Ne pas installer près de sources de chaleur telles que des radiateurs, des bouches d‘air chaud, des poêles, ou d‘autres appareils qui produisent de la chaleur. Cela risque de provoquer un incendie ou une électrocution. Ne pas surcharger les prises de courant ou les câbles au-delà de leur capacité électrique. Ne pas utiliser des rallonges car cela risque de provoquer un incendie ou une électrocution. Ne pas brancher la fiche électrique sur une prise de courant autre que 100~240 V AC. Cela risque de provoquer un incendie ou une électrocution.

• Ne pas utiliser une fiche électrique endommagée ou une prise de courant usée.

• Ne pas brancher une fiche électrique inappropriée car cela risque de provoquer un incendie ou une électrocution. Ne pas placer l‘e-Screen sur une étagère ou une surface instable. L‘e-Screen risque de tomber et de provoquer des blessures. Installer l‘écran sur une surface horizontale, stable, plane. Ne pas placer des objets sur l‘e-Screen.

• Si l‘e-Screen est recouvert ou si les orifices de ventilation sont obturées, l‘écran risque de surchauffer et de provoquer un incendie.

• La pénétration de pièces métalliques ou d‘un liquide dans l‘écran risque de provoquer un incendie ou une électrocution.

• Ne pas mettre des objets lourds sur l‘e-Screen car ils risquent de tomber et de provoquer des blessures.

• Maintenir la distance minimale de 10 cm entre l‘écran, le mur et/ou d’autres objets afin d‘assurer une ventilation suffisante. ETX-SERIES – MANUEL DE L‘UTILISATEUR – FRANÇAIS62

CONSIGNES DE SÉCURITÉ

Ne pas déplacer l‘e-Screen lorsqu‘il est raccordé au cordon d‘alimentation et aux câbles AV.

• Lors du déplacement de l‘e-Screen, veiller à débrancher la fiche électrique et les câbles de la prise de courant ou de la source.

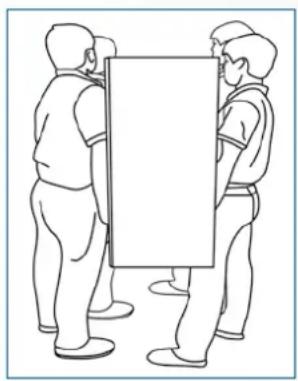

• Lors du déballage ou du transport de l‘e-Screen, au moins 4 personnes sont nécessaires. Veiller à transporter l‘e-Screen en position droite.

• Transporter l‘e-Screen en position droite. Éviter de placer l‘e-Screen avec la face orientée vers le haut ou le bas.

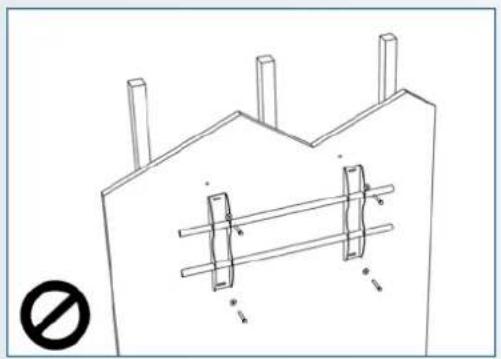

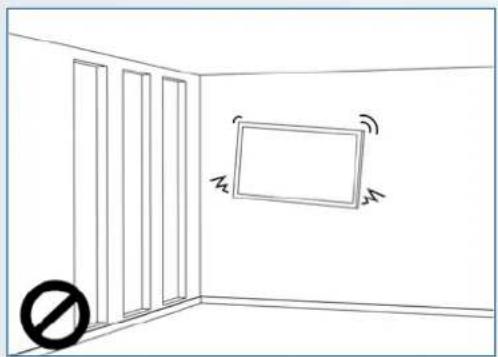

1. Assurez-vous que le support est fixé à un mur plein / pilier plein.

2. Après le montage, ne le tirez pas et ne le secouez pas.63

CONSIGNES DE SÉCURITÉ

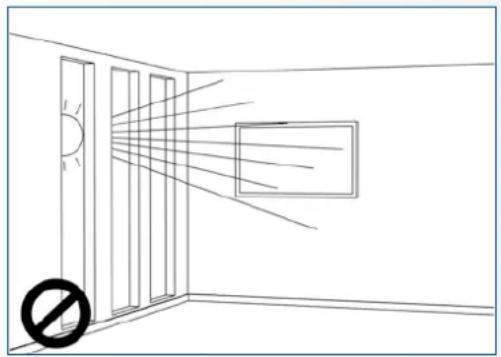

3. N‘installez pas dans un endroit exposé directement à la lumière du soleil ou dans un endroit

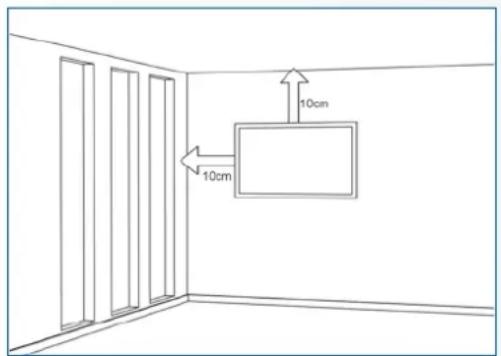

4. Il est recommandé d‘installer le support à plus de 10 cm de chaque angle du mur, verticalement par

Si vous rencontrez un problème durant une installation, contactez votre distributeur pour obtenir de l‘aide. Ne réparez pas et n‘ouvrez pas l‘e-Screen par vous-même. Le non-respect de cette instruction risque de provoquer un incendie ou une électrocution. Contactez votre revendeur pour faire inspecter l‘écran. Protection et utilisation correcte du cordon d‘alimentation et de la fiche électrique.

• Ne pas pincer le cordon d‘alimentation/fiche électrique entre des surfaces dures.

• Ne pas marcher sur le cordon d‘alimentation/fiche électrique.

• Avant de brancher la fiche électrique sur la prise de courant murale, il faut raccorder le cordon d‘alimentation à l‘écran.

• Le fait d’utiliser un e-Screen dont le câble d’alimentation est endommagé ou n’est pas d’origine peut endommager l’écran et provoquer un incendie ou une électrocution. Utilisation de rallonges (pas recommandées) Si une rallonge doit être utilisée, il convient de vérifier si la tension nominale est supérieure à la consommation maximale de courant de l‘écran. Une tension nominale inférieure à celle de l‘écran provoquera une surchauffe du cordon d‘alimentation. Ne pas faire fonctionner l’écran en cas d’orage ou de foudre. Débrancher la fiche d’alimentation de la prise secteur. ETX-SERIES – MANUEL DE L‘UTILISATEUR – FRANÇAIS64 Manipuler l’e-Screen avec précaution et prévenir les bris de verre.

• Si la vitre de l‘e-Screen est cassée, il se peut qu‘il y ait des fuites de liquide. Ne pas toucher le liquide.

• Si ce liquide entre en contact avec la peau ou les yeux, rincer immédiatement à l’eau claire et consulter un médecin. Précautions à prendre avec les piles de la télécommande

• Utiliser uniquement des piles AAA approuvées.

• Veiller à introduire les piles en respectant la polarité (bornes + et -).

• Ne pas recharger, chauffer, démonter, court-circuiter ou jeter les piles dans un feu.

• Ne pas associer une pile neuve à une pile usagée.

• Ne pas mélanger les différents types de piles (utiliser uniquement le type spécifié). Ne pas utiliser n‘importe quel liquide sur l‘e- Screen.

• En cas de projection de liquide sur l‘e-Screen, débrancher et demander à un membre du personnel de service après-vente qualifié de vérifier le produit.

• En cas de projection de liquide sur la vitre de l‘écran, il convient de le nettoyer immédiatement à l‘aide d‘un chiffon sec et doux.

• Ne pas utiliser un produit chimique abrasif sur l‘e-Screen

• La pénétration de pièces métalliques ou d‘un liquide dans l‘e-Screen risque de provoquer un incendie ou une électrocution. Ne pas installer ou débrancher la fiche électrique avec les mains mouillées. Cela risque de provoquer une électrocution. Si l‘e-Screen ne sera pas utilisé pendant une longue période, débrancher l‘écran. Sinon, cela risque de provoquer l‘usure prématurée des composants électriques ou un incendie.

CONSIGNES DE SÉCURITÉ

2.6. NETTOYAGE Débrancher la fiche électrique avant le nettoyage. Le non-respect de cette instruction risque de provoquer une électrocution ou un dommage. Nettoyage de la surface de l‘écran

• Lorsque la surface de l‘écran se salit, essuyer légèrement la surface à l‘aide d‘un chiffon doux et propre.

• Si la surface doit être davantage nettoyée, humidifier légèrement le chiffon.

• Ne pas laisser un liquide quelconque pénétrer dans l‘e-Screen car cela risque de provoquer une électrocution ou un dommage.

• Ne pas nettoyer l‘e-Screen avec de l‘alcool, des solvants ou de l‘ammoniac, car cela pourrait abîmer l‘e-Screen. ETX-SERIES – MANUEL DE L‘UTILISATEUR – FRANÇAIS65 ETX-SERIES – MANUEL DE L‘UTILISATEUR – FRANÇAIS 3.2. ACCESSOIRES INCLUS

4.1. CONDITIONS AMBIANTES Lors de l‘utilisation de l‘écran, les conditions ambiantes de la pièce ne doivent pas être supérieures à celles indiquées ci-après:

• Température de fonctionnement : De -5 ˚C à 45 ˚C (de 41 ˚F à 104 ˚F)

• Humidité : inférieure à 90 % HR (max.) ÉlémentTélécommande infrarouge (piles incluses) Câble HDMIType USB Câble B à A Cordon d‘alimentation2-in-1 stylus2 stylets de haute précisionEasyfix Cable clipsLecteur USB avec manuel d‘utilisation, UPDD driver (pour les ordinateurs Apple) et dernière version de firmware

3. CONTENU DU CARTON

• L‘e-Screen est emballé avec des coussins destinés à assurer sa protection au cours de l‘expédition.

• Avant de déballer l‘écran, préparez une surface stable, plane et propre près d‘une prise de courant murale.

• Placez le carton en position droite et ouvrez le haut du carton avant de retirer les coussins supérieurs. 3.1. DÉBALLAGE

• Étape 1: Retirez la poignée blanche et coupez les bandes

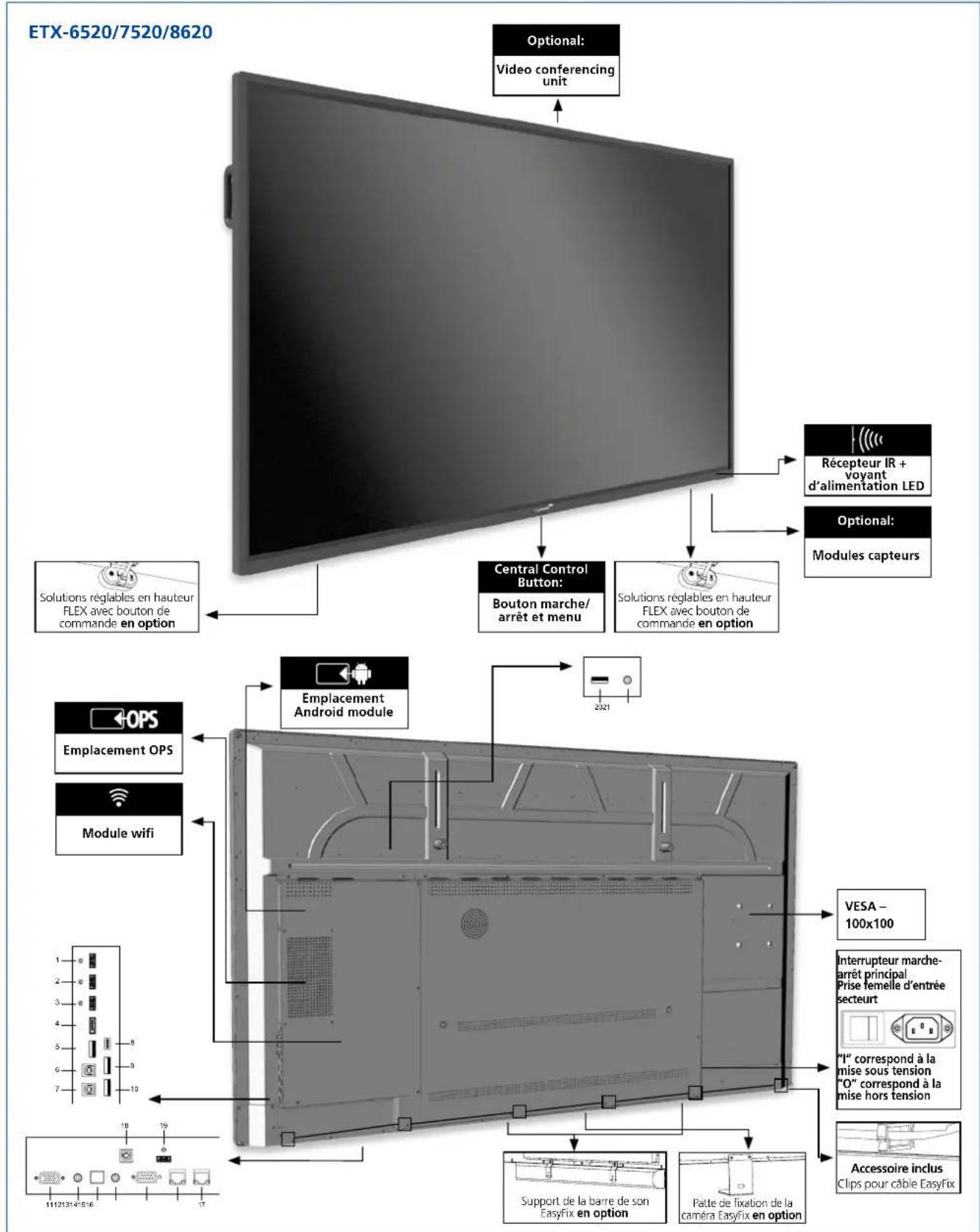

• Étape 2: Retirez le coussin supérieur et sortez le sac accessoire.66 Récepteur IR + voyant d‘alimentation LED Modules capteurs Bouton marche/ arrêt et menu Optional: Central Control Button: Central Control Button: Solutions réglables en hauteur FLEX avec bouton de commande en option Solutions réglables en hauteur FLEX avec bouton de commande en option Video conferencing unit Optional:

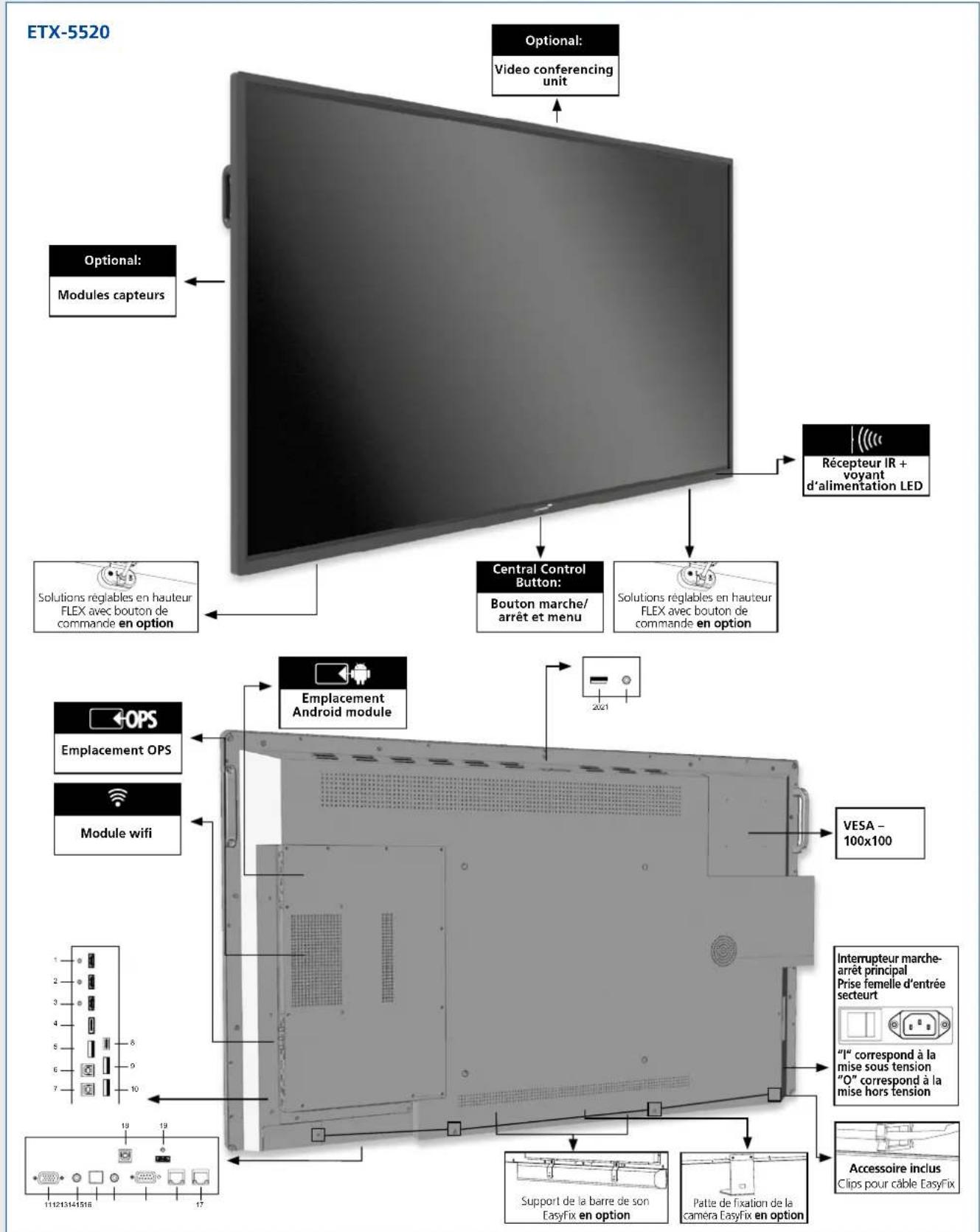

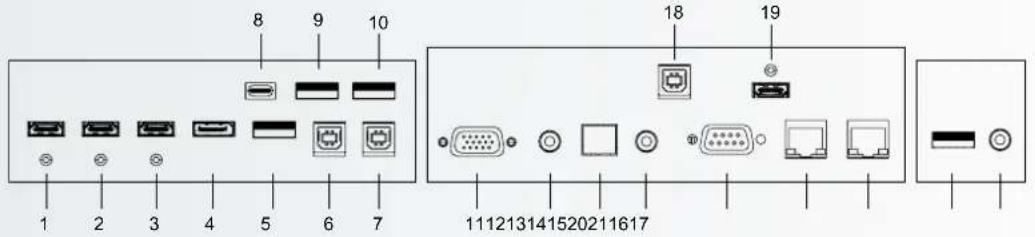

Emplacement Android module ETX-SERIES – MANUEL DE L‘UTILISATEUR – FRANÇAIS INSTALLATION 4.2. VUE GÉNÉRALE DE L’ÉCRAN ETX-5520 “I“ correspond à la mise sous tension “O” correspond à la mise hors tension Interrupteur marche- arrêt principal Prise femelle d‘entrée secteurt67 ETX-SERIES – MANUEL DE L‘UTILISATEUR – FRANÇAIS INSTALLATION Récepteur IR + voyant d‘alimentation LED Modules capteurs Bouton marche/ arrêt et menu Optional: Central Control Button: Central Control Button: Solutions réglables en hauteur FLEX avec bouton de commande en option Solutions réglables en hauteur FLEX avec bouton de commande en option Video conferencing unit Optional:

“I“ correspond à la mise sous tension “O” correspond à la mise hors tension Interrupteur marche- arrêt principal Prise femelle d‘entrée secteurt Emplacement OPS Support de la barre de son EasyFix en option VESA – 100x100 Accessoire inclus Clips pour câble EasyFix Patte de fixation de la caméra EasyFix en option Module wifi

Sortie HDMIPeut être utilisée pour raccorder l’e-Screen à un moniteur externe. HDMI (ARC) Entrée vidéo numérique conforme à HDCP pour appareils compatibles ARC. HDMI 2 Entrées vidéo numérique conformes à HDCP permettant de connecter les sources HDMI DisplayPortConforme à DisplayPort 1.2, 1.1a et DisplayPort-HDCP 1.1, entrée SD/HD permettant de connecter les sources vidéo des composants SDTV, EDTV ou HDTV. USB 2.0Port USB-A 2.0 permettant de connecter des appareils à l’aide d’un câble USB. Egalement utilisé comme port de service. Touch USB 1Port USB standard, de type B, pour la fonctionnalité tactile de l‘écran. Permet une liaison automatique à HDMI 1. Touch USB 2Port USB standard, de type B pour la fonctionnalité tactile de l‘écran. Liaison à HDMI 2, DisplayPort et VGA. USB-CUn port USB-C prenant en charge l‘alimentation électrique, USB 3.0 et DisplayPort. Veuillez vous assurer que des câbles certifiés prenant en charge ces fonctionnalités sont utilisés. 9-10 USB-A 3.0Port USB-A 3.0 permettant de connecter des appareils à l’aide d’un câble USB. Entrée VGA (D-Sub 15 broches)Permet de connecter des composants RVB ou des jacks de sortie d‘un composant, tels qu‘un ordinateur personnel Entrée audio du PCPermet de connecter la sortie audio depuis un ordinateur personnel. SPDIFPermet de connecter les haut-parleurs numériques alimentés externes ou un amplificateur/ récepteur audio Sortie audio Permet de connecter les haut-parleurs alimentés externes ou un amplificateur/ récepteur audio externe. Entrée RS232C Un connecteur D-sub 9 broches permettant son raccordement à un PC ou à un système de commande

Port du réseau local (LAN)Un connecteur RJ-45 permettant de raccorder un PC ou le système d‘automatisation/commande d‘un home cinéma via un câble Cat 5. Touch USB 3Un port USB standard, de type B, pour la fonctionnalité tactile de l‘écran. Lié à HDMi 3. HDMi 3Entrées vidéo numériques compatibles HDCP pour la connexion de sources HDMI. USB-A 3.0Port USB 3.0 pour la connexion de l‘EasyFix Video Conferencing Unit. PC Audio InEntrée audio pour la connexion de l‘EasyFix Video Conferencing Unit.1234 5

Étiquette Désignation Allumer ou éteindre l‘écran Retour Boutons de navigation Sélectionner / confirmer (dans le menu) ou Freeze (press and hold enfoncée toute source sauf Android) Menu Home Pour sélectionner chaque source, en séquence Pour réduire le volume sonore Pour désactiver le son Augmenter le volume sonore69 ETX-SERIES – MANUEL DE L‘UTILISATEUR – FRANÇAIS INSTALLATION / UTILISATIONS

4.4.1. Remplacement des piles de la

1. Enlevez le couvercle des piles

Faites glisser le couvercle des piles et retirez-le dans le sens de la flèche.

2. Insérez les piles

Alignez les deux piles AAA et insérez-les en respectant la polarité (bornes positive et négative indiquées dans la télécommande).

3. Fermez le couvercle des piles

Reposez le couvercle des piles dans le sens de la flèche et enclenchez-le en place.

I. L‘élimination des piles usagées doit être conforme

aux règlements locaux.

II. Évitez de conserver d‘anciennes piles usagées à

l‘intérieur de la télécommande, car cela provoque des fuites du liquide interne entraînant la rouille du métal ou l‘endommagement irrémédiable de la télécommande.

III. Piles à utiliser selon les instructions.

ATTENTION À propos de la télécommande

• Ne la faites pas tomber, ne la secouez pas et ne la cognez pas.

• Ne pas exposer à l‘humidité, aux liquides, aux températures élevées et / ou aux lumière directe du soleil.

• Ne la démontez pas. Avant d‘utiliser l‘écran pour la première fois, veuillez le mettre à jour avec la dernière version du micrologiciel. Les écrans électroniques ETX peuvent être mis à jour de deux manières : par voie hertzienne (connexion Internet requise) ou à l‘aide d‘une clé USB. Pour mettre à jour la dernière version du micrologiciel, ouvrez le menu de lancement rapide en appuyant sur le bouton de commande central de l‘écran électronique. Dans ce menu, cliquez sur le bouton „Paramètres“ pour ouvrir le menu des paramètres. Dans le menu des paramètres, sélectionnez „Appareil“, puis „Mises à jour du système“. La section des mises à jour est protégée par un code pin (pin par défaut = 0000)

1. Mise à jour locale : insérez une clé USB contenant un fichier update.zip (fourni avec l‘écran) dans le port USB

2.0 sur le côté de l‘écran. Sélectionnez „mise à jour locale“ et sélectionnez le lecteur USB. Le processus de

mise à jour démarre.

2. Mise à jour Over-the-Air : Sélectionnez „Mise à jour en ligne“. Le système vérifiera si une nouvelle version du

microprogramme est disponible. Si une version plus récente est disponible, le système demandera une mise à jour. Veuillez confirmer, après quoi le processus de mise à jour commencera POUR LES QUESTIONS FRÉQUEMMENT POSÉES, VEUILLEZ CONSULTER LE SITE :

WWW.FAQ.LEGAMASTER.COM70

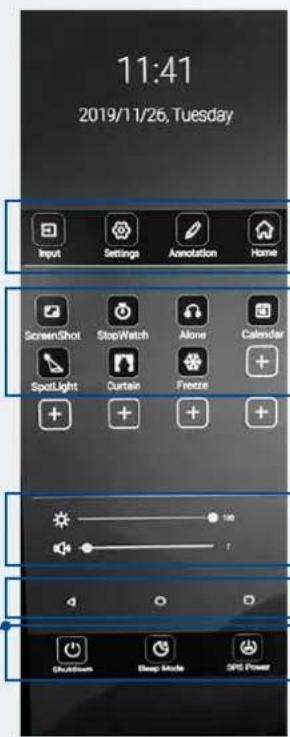

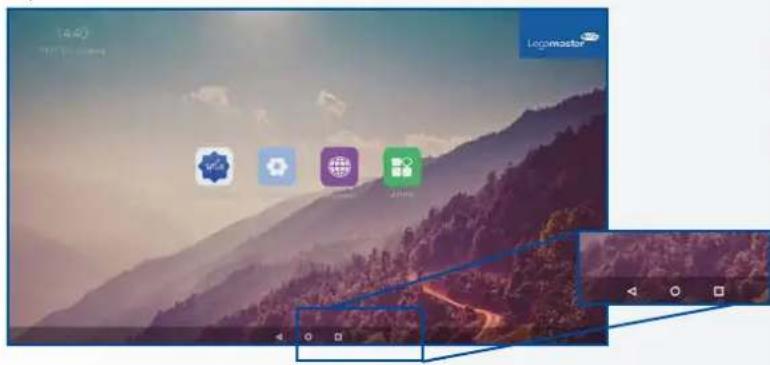

UTILISATIONS ETX-SERIES – MANUEL DE L‘UTILISATEUR – FRANÇAIS En appuyant une fois sur le bouton de commande central, le menu de lancement rapide s‘ouvre. Ce menu personnalisable permet d‘accéder rapidement aux fonctions les plus courantes de l‘écran.

• Entrée : Cliquez pour sélectionner l‘entrée / la source souhaitée

• Réglages : Ouvre le menu des paramètres (voir 5.4)

• Home : Ouvre le lanceur Android

• Capture d‘écran : effectue une capture d‘écran instantanée et l‘enregistre dans le système de fichiers, ou lorsqu‘une clé USB est insérée (dans un port USB 3.0) dans le lecteur USB

• Chronomètre : Ouvre un écran d‘horloge avec des fonctions de minuterie, de chronomètre et d‘alarme

• Seul : Éteint l‘écran, mais continue à jouer le son. Réveille l‘écran en le touchant avec 2 doigts.

• Calendrier : ouvre un calendrier

• Pleins feux : Active un projecteur. Le projecteur peut être déplacé, agrandi ou réduit.

• Rideau : active la fonction rideau

• Ne bougez plus : Gèle l‘écran. Pour le débloquer, appuyez à nouveau sur l‘icône „geler“.

• Curseur de luminosité

• Volume-slider Boutons d‘action :

• < Retour / écran précédent

• O Home (écran d‘accueil du lanceur Legamaster)

• vue d‘ensemble : Montre toutes les applications ouvertes et permet aux utilisateurs de passer rapidement d‘une application à l‘autre ou de fermer toutes les applications ouvertes en même temps. Boutons d‘alimentation :

• Shutdown : éteint l‘écran et, le cas échéant, l‘ordinateur OPS.

• Mode veille : induit un mode dans lequel l‘écran et l‘audio sont éteints, mais dont l‘écran peut se remettre en marche en un clin d‘œil en touchant l‘écran avec 2 doigts, ou en appuyant sur le bouton de contrôle central

• OPS-power : permet d‘allumer ou d‘éteindre l‘ordinateur OPS.

Veuillez vous assurer que l‘écran est branché sur une prise de courant alternatif à l‘aide du câble d‘alimentation fourni. Réglez l‘interrupteur CA sur „l“. L‘écran sera en mode veille (indiqué par un voyant rouge) Pour allumer l‘écran, appuyez une fois sur le bouton de commande central ou sur le bouton d‘alimentation de la télécommande. Pour éteindre le moniteur, appuyez sur le bouton de commande central et maintenez-le enfoncé pendant 2 secondes, ou appuyez sur le bouton d‘alimentation de la télécommande. L‘écran passe alors en mode veille. Pour couper complètement le courant, mettez l‘interrupteur CA sur „O“ ou débranchez le cordon d‘alimentation CA de la prise de courant.71 UTILISATIONS ETX-SERIES – MANUEL DE L‘UTILISATEUR – FRANÇAIS 5.4. SETTINGS MENU Ci-dessous, vous trouverez un aperçu complet du menu des paramètres de l‘écran électronique de l‘ETX-XX20, ainsi qu‘une explication_x000D_ des paramètres._x000D_ MAIN SETTINGS CATEGORY SETTING CATEGORY

Les e-Screens ETX-XX20 (PLUS) offrent aux utilisateurs la possibilité de désactiver Android. Pour désactiver ou activer Android, utilisez la télécommande_x000D_ contrôle fourni avec l‘écran. (lentement) Appuyez sur : Source / Gauche / Droite / Plus / Moins Un promt apparaîtra (Android enable) ; sélectionnez ON pour activer Android, appuyez sur OFF pour le désactiver NOTE : la désactivation d‘Android limite les fonctionnalités de l‘écran. Certains paramètres ne sont pas accessibles ou modifiables_x000D_ après qu‘Android ait été désactivé. Les e-Screens ETX-xx20 (PLUS) peuvent être mis à jour avec une nouvelle version de firmware. Les mises à jour peuvent être effectuées à l‘aide d‘un_x000D_ Clé USB ou over-the-air“

5.5.1 Mise à jour de l‘écran électronique à l‘aide

d‘une clé USB Chargez le fichier update.zip sur une clé USB, et insérez-le dans le port USB 2.0 sur le côté de l‘écran ETX e-Screen. Allez à le menu des paramètres de l‘écran électronique ETX. Dans la section Autres“ du menu, sélectionnez „Appareil“. Sélectionnez „Mises à jour du système“ et choisissez „mise à jour locale“. Entrez le code PIN du système, puis sélectionnez la clé USB avec le fichier update.zip Suivez les instructions jusqu‘à ce que vous soyez prêt“. Après avoir terminé le processus de mise à jour, veuillez éteindre complètement le système (en utilisant l‘interrupteur CA).

5.5.2 Mise à jour de l‘écran électronique „en direct

Assurez-vous que l‘ETX e-Screen dispose d‘une connexion internet active. Allez dans le menu des paramètres de l‘ETX e-Screen. disponible, cliquez sur le bouton „télécharger“ pour lancer le processus de mise à jour“. Dans la section Autres“ du menu, sélectionnez „Appareil“. Sélectionnez „Mises à jour du système“ et choisissez „Mise à jour en ligne“. Saisissez le code pin du système. Le système vérifiera les mises à jour disponibles. Lorsqu‘une version plus récente du firmware est disponible, cliquez sur le bouton „télécharger“ pour lancer le processus de mise à jour“. NOTE : veuillez vérifier que l‘URL du serveur est correcte http://68.66.241.101:8080/ota/upgrade Après avoir terminé le processus de mise à jour, veuillez éteindre complètement le système (en utilisant l‘interrupteur CA).

6. UTILISATION TACTILE

Pour pouvoir contrôler différentes sources (compatibles) en utilisant les fonctions tactiles de l’e-Screen, il faut une connexion dédiée entre l’e-Screen et la source via un câble USB (fourni):

1. Connectez la source à l’écran à l’aide d’un câble vidéo (VGA, HDMi, DisplayPort)

2. Utilisez le câble USB fourni pour connecter la source à l’écran en utilisant le connecteur USB-A pour la source et

le connecteur USB-B sur l’écran.

3. Allumez l’écran et la source. Il peut falloir jusqu’à 5secondes pour que la fonctionnalité tactile devienne active.

4. lorsqu‘un câble USB-C à USB-C approprié est utilisé, la vidéo, l‘alimentation électrique et la connectivité tactile

L‘écran utilise un simple protocole de contrôle textuel pour recevoir les requêtes des dispositifs de contrôle et pour fournir des réponses à ces dispositifs. Cette section décrit comment envoyer des messages de contrôle par une liaison série entre l‘écran et un système de contrôle/automatisation ou un PC exécutant un programme d‘émulation de terminal tel que Windows

HyperTerminal ou Tera Term. Raccordez votre système de contrôle ou votre PC à l‘entrée RS-232 de l‘écran. Configurez le contrôleur RS-232 ou le port série d‘un PC comme suit: 115200, 8bits, sans parité, 1bit de stop.

FCC: FCC CFR Titre 47 Partie 15 Sous-partie B CB: IEC62368-1

CONFERENCING UNIT Transforme instantanément l‘écran ETX e-Screen en un écran de vidéoconférence complet.

13.1.1 Spécifications

• Résolution de la caméra : 1920x1080 / 1280x720 @ 30 hz

• Réseau de 4 microphones, distance de captage de la voix jusqu‘à 8 mètres

• Annulation automatique de l‘écho

• Le pouvoir : DC 5V±0,2V, 60 Hz // 370 mA

• Systèmes d‘exploitation pris en charge : Windows / Android

• Utilisez les 2 vis et fixez l‘appareil sur le cadre supérieur de l‘écran électronique ETX-XX20 (PLUS)

• Branchez le câble USB dans la fente USB supérieure (n° 20)

• Branchez le câble audio dans le port d‘entrée audio supérieur (n° 21)

13.1.3 Fonctionnement

• L‘appareil est plug-and-play, ouvrez n‘importe quelle application sur Android, OPS ou tout PC connecté. Permettre à l‘ETX e-Screen de passer du sommeil au réveil en fonction de la présence dans la chambre

13.2.1 Spécifications

• Méthode de détection : Infrarouge

• Angle de détection : 100

• Portée de détection : 5-7 m

• Branchez l‘appareil sur le port USB-A situé sur le cadre inférieur de l‘écran, ou (ETX-5520 uniquement) sur le côté gauche de l‘écran.

• Fixez l‘appareil sur l‘écran à l‘aide des 2 vis fournies

13.1.3 Fonctionnement

L‘appareil est prêt à l‘emploi. L‘unité est contrôlée par les réglages ci-dessous, qui se trouvent dans le menu des réglages de l‘écran électronique ETX-XX20. Accédez au menu des paramètres. Dans la partie „système“ du menu des paramètres, appuyez sur la touche „Power“ :

• Activez le paramètre „motion wake-up“ pour permettre au capteur de proximité de faire passer l‘ETX e-Screen du mode veille au mode travail

• Utilisez le paramètre „détection de mouvement“ pour permettre à l‘ETX e-Screen de se mettre en mode veille lorsqu‘aucune présence n‘est détectée dans le champ de vision du capteur de proximité pendant un certain temps.86
