Type d'appareil	Congélateur coffre Space Max
Technologie Space Max	Paniers suspendus offrant jusqu'à 70 % d'espace supplémentaire
Capacité totale (WHM4611 2)	437 litres
Dimensions H x L x P	91,6 x 140,5 x 69,8 cm
Classe énergétique	F
Niveau sonore	44 dB(A)
Gaz réfrigérant	R600a (isobutane, naturel)
Classe climatique	SN-T (10 - 43 °C)
Pouvoir de congélation	21 kg / 24 h
Autonomie sans courant	35 heures
Nombre de paniers	4 paniers Space Max
Dégivrage	Manuel avec vidange intégrée
Fonction congélation rapide	Oui
Éclairage intérieur	Oui
Mobilité	2 pieds fixes + 2 roulettes
Couleur	Blanc
Poids net	47 kg

FOIRE AUX QUESTIONS - SPACE MAX WHIRLPOOL

Comment activer la fonction congélation rapide sur mon Whirlpool Space Max ?

Appuyez sur la touche dédiée (voyant lumineux s'allume) avant d'introduire une grande quantité d'aliments frais. L'appareil descend en température plus rapidement pour préserver la qualité des produits. Désactivez la fonction manuellement ou laissez l'appareil la couper automatiquement après quelques heures.

Combien de temps les aliments restent-ils congelés en cas de coupure de courant ?

Sur le modèle WHM4611 2, l'autonomie est de 35 heures. Cette durée dépend du taux de remplissage, de la température ambiante et de la dernière température interne. Ne rouvrez pas le couvercle pendant la coupure pour conserver le froid le plus longtemps possible.

À quelle fréquence doit-on dégivrer le congélateur Space Max ?

Dégivrez dès que la couche de givre atteint environ 5 mm d'épaisseur, généralement une à deux fois par an. Un givre excessif réduit les performances énergétiques et la capacité utile. Videz l'appareil, éteignez-le et laissez le givre fondre naturellement.

Comment vider l'eau de dégivrage ?

Le Whirlpool Space Max est équipé d'un système de vidange intégré. Positionnez un récipient sous le bouchon de vidange situé à l'avant en bas de l'appareil, puis retirez le bouchon pour laisser l'eau s'écouler. Replacez le bouchon avant de remettre en route.

Dans quelle pièce peut-on installer le congélateur Space Max ?

La classe climatique SN-T permet une utilisation dans des pièces dont la température ambiante est comprise entre 10 et 43 °C. Il peut donc être placé en cuisine, garage chauffé, cellier ou buanderie. Évitez les pièces non chauffées en hiver si la température descend sous 10 °C.

Pourquoi mon congélateur chauffe-t-il sur les côtés ou à l'arrière ?

C'est tout à fait normal : les parois de l'appareil servent de condenseur et dissipent la chaleur extraite de l'intérieur. Veillez à respecter un dégagement minimal de 5 cm sur les côtés et à l'arrière pour permettre une bonne ventilation et éviter une surchauffe du compresseur.

Mon Whirlpool Space Max fait un bruit de gargouillement, est-ce normal ?

Oui, ce bruit est lié à la circulation du réfrigérant R600a (isobutane) dans le circuit de réfrigération. Les bruits de démarrage et d'arrêt du compresseur sont également normaux. Un bruit fort et continu ou des vibrations inhabituelles peuvent indiquer que l'appareil n'est pas de niveau.

Quel est le pouvoir de congélation maximal par 24 heures ?

Sur le modèle WHM4611 2, le pouvoir de congélation est de 21 kg par 24 heures. Pour ne pas dépasser cette capacité, répartissez les nouvelles denrées sur les bords du coffre et activez la congélation rapide avant l'ajout. Ne dépassez pas les 3/4 du volume indiqué sur l'étiquette.

Comment nettoyer l'intérieur du congélateur Space Max ?

Après dégivrage, nettoyez l'intérieur avec un chiffon doux imbibé d'eau tiède additionnée d'une cuillère à café de bicarbonate de soude. Évitez les produits abrasifs, les solvants ou les éponges métalliques qui abîment les parois. Séchez soigneusement avant de remettre en fonctionnement.

Combien de paniers sont fournis et comment les utiliser ?

Le modèle WHM4611 2 est livré avec 4 paniers Space Max qui s'accrochent sur les bords du coffre. Cette technologie permet d'exploiter jusqu'à 70 % d'espace supplémentaire. Placez les petits articles dans les paniers et les pièces volumineuses au fond du coffre pour optimiser le rangement.

Quel réfrigérant est utilisé et est-il dangereux ?

Le Whirlpool Space Max utilise le gaz R600a (isobutane), un réfrigérant naturel à faible impact environnemental (GWP très bas). En cas de fuite (odeur inhabituelle), aérez immédiatement la pièce, évitez toute flamme nue et contactez le service après-vente Whirlpool. Ne tentez pas de réparer vous-même le circuit réfrigérant.

Comment contacter le service après-vente Whirlpool ?

Rendez-vous sur www.whirlpool.fr rubrique Service et Support pour télécharger le mode d'emploi et contacter l'assistance. Munissez-vous du numéro de modèle (ex. WHM4611 2) et du numéro de série figurant sur la plaque signalétique à l'intérieur du coffre.

MODE D'EMPLOI SPACE MAX WHIRLPOOL

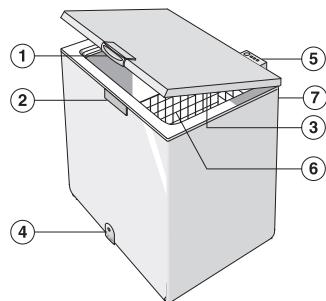

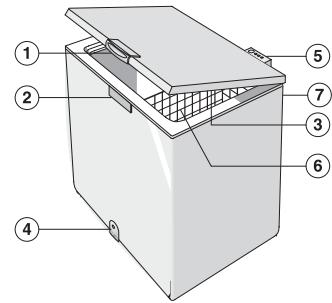

I. Poignée 2. Verrouillage de sécurité (si présent) 3. Joint 4. Bouchon de la goulotte d'évacuation de l'eau (si) 5. Bandeau de commande 6. Panier (si présent) 7. Condenseur (situé à l'arrière)

Classe Climatique	T'amb. (°C)	T'amb. (°F)
SN	De 10 à 32	De 50 à 90
N	De 16 à 32	De 61 à 90
ST	De 16 à 38	De 61 à 100
T	De 16 à 43	De 61 à 110

Installation

• Consultez le chapitre "AVANT D'UTILISER L'APPAREIL".
• Retirez l'appareil de son emballage.
• Retirez les 4 embouts installés entre la porte et l'appareil.

Assurez-vous que le bouchon de la goulotte d'évacuation de l'eau de dégivrage (si disponible) est correctement mis en place (4). - Afin d'obtenir des performances élevées et éviter d'endommager la porte de l'appareil lorsque vous l'ouvre, veillez à garantir une distance d'au moins 7 cm entre l'appareil et la paroi arrière et un espace de 7 cm de chaque côté de celui-ci. Montez les accessoires (si disponibles).

I. Thermostat : permet de régler la température interne de l'appareil. 2. Voyant rouge (si prévu) : lorsqu'il s'allume, il indique que la température interne de l'appareil n'est pas encore suffisamment froide. 3. Voyant vert (si prévu) : lorsqu'il est allumé, il indique que l'appareil est en marche. 4. Voyant jaune (si prévu) : lorsqu'il est allumé, il indique que la fonction de congélation rapide est activée. 5. Touche de congélation rapide (si prévue) : active/désactive la fonction de congélation rapide.

Mise en service de l'appareil

• La température de l'appareil a déjà été préréglée en usine pour le fonctionnement à la température conseillée de -18 °C.
• Branchement de l'appareil. Le voyant vert s'allume (si présent). Le voyant rouge s'allume également (si), pour indiquer que le congélateur n'a pas atteint la température nécessaire pour pouvoir y introduire les aliments. Il s'éteint généralement 6 heures après avoir mis le congélateur en marche.
• Après avoir branché l'appareil et atteint la température correcte (il faut compter environ une heure pendant laquelle la porte ne s'ouvre pas), assurez-vous que la fonction de congélation rapide est désactivée (le voyant jaune, si prévu, est éteint).
• Placez les aliments uniquement après que le voyant rouge est éteint (si).
• Le joint de la porte étant parfaitement étanche, il n'est pas possible de rouvrir la porte du congélateur immédiatement après l'avoir fermée. Il est nécessaire d'attendre quelques minutes avant de rouvrir la porte du congélateur.

Réglage des températures

Sélectionnez la température correcte avec le thermostat. Pour régler la température de l'appareil, procédez comme suit:

• Tournez le bouton du thermostat sur la position I si vous souhaitez avoir une température de conservation moins froide.
• Tournez le bouton du thermostat sur la position 6 si vous souhaitez avoir une température de conservation plus froide.
• En cas de chargement partiel, c'est-à-dire lorsque le chargement est positionné au-dessous du symbole "e" indiqué à l'intérieur de l'appareil (si présente), il est conseillé de régler le thermostat sur les positions les plus basses (sur la position "e" lorsqu'elle est indiquée sur l'échelle de réglage du thermostat).

Avant d'utiliser l'appareil

L'appareil que vous venez d'acheter est réservé exclusivement à des fins domestiques et sert à conserver les aliments surgelés, à congeler des aliments frais et à fabriquer des glacons.

La mise à la terre de l'appareil est obligatoire. Le fabricant décline toute responsabilité pour tous dommages eventuels subsis par des personnes, des animaux ou des biens, resulting du non-respect des normes mentionnées ci-dessus.

Après avoir déballé l'appareil, assurez-vous qu'il n'est pas endommagé, que la porte ferme parfaitement et que le joint n'est pas déformé. Tout dommage éventuel devra être signalé au revendeur dans un délai de 24 heures.

1. Nous conseillons d'attendre au moins deux heures avant de mettre l'appareil en service, afin de permettre au circuit de réfrigération d'être pleinement performant.
2. Assurez-vous que l'installation et le branchement électrique ont été réalisés par un technicien qualifié, conformément aux instructions du fabricant et aux normes locales en vigueur en matière de sécurité.
3. Nettoyez l'intérieur de l'appareil avant de l'utiliser.
4. Avant de brancher l'appareil, assurez-vous que la tension correspond aux indications fournies sur la plaque signalétique située à l'arrière de l'appareil.
5. Les branchements électriques doivent être conformes aux normes locales en vigueur.

Congélation des aliments

Préparation des aliments frais pour la congélation

• Enveloppez hermétiquement l'aliment frais à congeler dans : des feuilles de papier aluminium, une pellicule transparente, des emballages plastiques imperméables, des récipients en polyéthylene à couvercle, des récipients adaptés à la congélation des aliments.
• Les aliments doivent être frais, mûrs et de qualité optimale.
• Il est conseillé de congeler les fruits et les légumes si possible immédiatement après les avoir cueillis/récoltés, ceci afin de conserver intactes les substances nutritives, la constance, la couleur et le goût de ces alimentés.
• Laissez toujours refroidir les aliments chauds avant de les introduire dans le congélateur.

Congélation des aliments frais

• Placez les aliments à congeler en contact direct avec les parois verticales du congélateur:

A) - aliments à congeler, B) - aliments déjà congelés.

• Évitez de mettre les aliments à congeler en contact direct avec les aliments déjà congelés.
• Pour congeler correctement et plus rapidement, nous vous suggérons de répartir les aliments en petites portions ; cette précaution s'avérera utile au moment de l'utilisation des aliments congelés. I. Au moins 24 heures avant d'effectuer la congélation d'aliments frais dans l'appareil, appuyez sur la touche de

congélation rapide. Pour les appareils qui ne possèdent pas cette touche, réglez le thermostat sur la position Hz.

1. Placez les aliments à congeler et tenez la porte de l'appareil fermée pendant 24 heures. Une fois écoulé ce temps, désactivez la fonction de congélation rapide (si prévue).

Conservation des aliments

Référez-vous au tableau figurant sur l'appareil (si

préSENT)	MOIS	ALIMENTS
Classement des aliments
congelezés	1-3	4

Introduisez et rangez les produits congelés dans le congélateur; il est conseillé d'indiquer la date limite de conservation sur l'emballage, afin d'assurer une consommation selon alimentes. Conseils pour la conservation des aliments surgelés Au moment d'acheter des aliments surgelés, vérifiez que : - L'emballage ou le paquet est intact, car l'aliment pourrait se détériorer. Si un paquet est gonflé ou s'il présente des taches d'humidité, il n'a pas été conservé dans les conditions optimales et il peut avoir subi un début de décongélation.

• Achetez les produits surgelés en dernier lieu et utilisez des sacs isothermes pour leur transport.
• Dès l'arrivée à la maison, mettez immédiatement les aliments surgelés dans le congélateur.
• Evitez ou réduisez au maximum les variations de température. Respectez la date de péremption indiquée sur l'emballage.
• Suivez toujours les instructions figurant sur l'emballage pour la conservation des aliments congelés.

Remarque: Consommiez immédiatement les alimentés décongelés ou partiellement décongelés. Ne recongelez pas un aliment décongelé, sauf dans le cas où cet aliment a été utilisé dans la préparation d'un plat qui en prévoit la cuisson. Une fois cuit, l'aliment décongelé peut à nouveau être congelé. En cas de coupure de courant prolongée: - N'ouvrez pas la porte du congélateur si ce n'est pour placer les accumulateurs de froid (si disponibles) au-dessus des alimentés congelés, sur les côtés droit et gauche du congélateur. Ceci évitera à la température de monter trop rapidement.

• Après l'installation, vérifie que l'appareil n'est pas posé sur le câble d'alimentation.
• N'introduisez pas de récipients en verre contenant des liquides dans le congélateur, car ils pourraient exploser.
• Ne mangez pas les gants ou les glaces immédiatement après les avoir sortis du congélateur, car ils pourraient causer des brûlures dues au froid.
• Débranchez le cordon d'alimentation ou coupez le courant avant d'intervenir sur l'appareil pour son entretien ou nettoyage.
• N’installez pas le congélateur dans un endroit exposé au rayonnement solaire direct ou à proximité de sources de chaleur, car cela entraînera une augmentation de la consommation énergétique.
• N'entreposez pas et n'utilisez pas d'essence, de liquides ou de gaz inflammables à proximité de l'appareil ou de tout autre appareil ménager. Les émanations peuvent provoquer un risque d'incendie ou d'explosion.
• Installez l'appareil et mettez-le de niveau sur un sol en mesure de supporter son poids, dans un endroit adapté à ses dimensions et à son usage.
• Installez l'appareil dans une pièce sèche et correctement ventilée. L'appareil est conçu pour fonctionner à des températures ambiantes comprises dans les intervalles suivants, définis sur base de la classe climatique figurant sur la plaque signalétique placée à l'arrière de l'appareil. L'appareil risque de ne pas fonctionner correctement s'il reste pendant une longue période à une température supérieure ou inférieure à l'intervalle prévu.
• Laissez l'appareil branché, même lorsqu'il est vide pendant de courtes périodes.
• Déplacez l'appareil en veillant à ne pas endommager le revêtement de sol (parquet, par ex).
• N'utilise pas de dispositifs mécaniques de moyens autres que ceux recommendés et/ou fournis par le fabricant pour accélérer le processus de dégivrage.
• N'utilise jamais d'appareils électriques à l'intérieur du compartiment autres que ceux recommendés par le fabricant.
• Cet appareil ne doit en aucun cas être utilisé par des enfants en bas âge ou des personnes handicapées physiques, mentales, sensorielles ou inexprimentées sans l'aide d'une personne responsable de leur sécurité. Pour éviter tout risque d'étouffement et d'emprisonnement, interdisez aux enfants de jouer ou de se cacher dans l'appareil.
• Le câble doit être remplacé exclusivement par un technicien agréé.
• N'utilisez pas d'adaptateurs, de rallonges ni de prises multiples. Pour permettre l'appareil hors tension, débranchez son cordon d'alimentation ou actionnez l'interrupteur bipolaire installé en amont de la prise.
• Contrôlez que le voltage indiqué sur la plaque signalétique correspond à la tension de votre habitation.
• N'avalez pas le liquide (atoxique) contenu dans les accumulateurs de froid (s'ils sont fournis).
• Limitez les ouvertures du couvercle de l'appareil.

Degivrage de l'appareil

Nous vous conseillons de dégivrer le congélateur lorsque la formation de glace sur les parois atteint 5 à 6 mm d'épaisseur.

• Débranche l'appareil.
• Retirez les alimentés du congélateur, enveloppées dans du papier journal et déposez-les dans un endroit frais ou un sac isotherme. Laissez la porte du congélateur ouverte.
• Retirez le bouchon intérieur de la goulotte d'évacuation (si présent).
• Retirez le bouchon extérieur de la goulotte d'évacuation (si présent) et positionnez-le comme illustré dans la figure.
• Installez une bassine sous la goulotte pour y recueillir l'eau. S'il est disponible, utilisez le séparateur. Pour accélérer l'opération de dégivrage, utilisez une spatule pour décoller le givre des parois du congelateur.
• Retirez le givre du fond du congélateur. Pour éviter tout dommage irréparable, n'utilisez aucun objet métallique pointu ou tranchant pour racler la glace. N'utilisez aucun produit abrasif et ne chauffez pas artificiellement l'intérieur du congélateur.
• Essuyez soignement l'intérieur du congélateur.
• Une fois le dégivrage terminé, remplacez le bouchon.

Nettoyage et entretien

• Retirez le givre qui s'est formé sur les bords supérieurs (voir Guide de Diagnostic Rapide).
• Après le dégivrage, nettoyez l'intérieur à l'aide d'une éponge imbibée d'eau tiède et/ou d'un détergent neutre.
• Nettoyez la grille de ventilation latérale (si présente).
• Retirez la poussière du condenseur qui se trouve à l'arrière de l'appareil. Débranchez l'appareil avant toute opération d'entretien. N'utilisez ni détergents abrasifs ni éponges métalliques, ni détachants (ex. dissolvant, trichloréthylène) pour nettoyer l'appareil.

Afin de garantir le fonctionnement optimal de l'appareil, nous vous conseillons de procéder aux opérations de nettoyage et d'entretien au moins une fois par an.

L'ampoule sur la porte

• Débranchez l'appareil.
• Retirez le capot en suivant les indications de la figure et en respectant l'ordre indiqué.
• Dévissez l'ampoule et replacez-la par une neue en vérifiant que la tension et la puissance sont les mêmes.
• Remplacez le capot et rebranchez l'appareil.

Diagnostic RAPIDE

1. Le voyant rouge (si présent) reste allumé.
2. Une opération de dégivrage a-t-elle été activée?
3. La porte du congélateur est-elle fermée correctement? L'appareil n'est-il pas installé à proximité d'une source de chaleur ?
4. Le thermostat est-il dans la position correcte? La grille d'aération et le condenseur sont-ils propres?
5. L'appareil est trop bruyant.
6. L'appareil est-il installé parfaitement de niveau ? L'appareil n'entre-t-il pas en contact avec d'autres meubles ou objets susceptibles de provoquer des vibrations?
7. Avez-vous retiré l'emballage de la base du congélateur ?

Mode d'emploi

Remarque: Un léger bruit causé par la circulation du gaz réfrigérant doit être considéré comme normal, même si le compresseur est à l'arrêt.

1. Le voyant vert est éteint (si présent) et l'appareil ne fonctionne pas.
2. Y a-t-il une coupure de courant? La fiche est-elle correctement introduite dans la prise de courant?
3. Le cordon d'alimentation n'est-il pas endommagé?
4. Le voyant vert est éteint (si présent) et l'appareil fonctionne.
5. Le voyant vert est défectueux. Contactez le service après-vente pour le remplacement.
6. Le compresseur fonctionne en permanence.
7. Y a-t-il des alimentés chauds dans le congélateur ?
8. La porte du congélateur est-elle restée longtemps ouverte? L'appareil est-il installé dans une pièce trop chaude ou à proximité d'une source de chaleur?
9. Le thermostat est-il dans la position correcte?
10. La touche de congélation rapide (si prévue) a-t-elle été enforcée par erreur?
11. Formation excessive de givre sur les bords supérieurs.
12. Les bouchons d'évacuation de l'eau de dégivrage sont-ils placés correctement?
13. La porte du congélateur est-elle fermée correctement?
14. Le joint de la porte du congélateur est-il endommagé ou déformé? (Voir le chapitre "Installation")
15. Avez-vous retiré les 4 entreprises ? (Voir le chapitre "Installation")
16. Formation de condensation sur les parois extérieures de l'appareil.
17. Il est normal que de la condensation se forme dans des conditions climatiques particulières (humidité supérieure à 85 %) ou si l'appareil est installé dans une pièce humide ou peu ventilée. Ceci ne compromet en aucune façon les performances de l'appareil.
18. La couche de givre sur les parois internes de l'appareil n'est pas uniforme.
19. Ce phénomène est tout à fait normal.

1. Emballage

L'emballage est recyclable à 100% et porte le symbole du recyclage. Pour la mise au rebut, suivez les réglementations locales en vigueur. Les matériaux d'emballage (sachets en plastique, éléments en polystyrène, etc.) doivent être conservés hors de portée des enfants car ils constituent une source potentielle de danger.

2. Mise au rebut

Cet appareil a été fabriqué avec des matériaux recyclables. Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE relative aux Déchets

D'équipements électriques et électroniques (DEEE ou WEEE). En procédant à la mise au rebut correcte de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que cet appareil ne peut en aucun cas être traité comme une ordure ménagère. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Au moment de la mise au rebut, rendez l'appareil inutilisable en sectionnant le câble d'alimentation et en démontant les portes et les grilles, de façon à ce que les enfants ne puissent accéder facilement à l'intérieur de celui-ci.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation. Remettez l'appareil à un centre de collecte spécialisée ; l'appareil ne doit pas être laissé sans surveillance, même que quelques jours, car il est une source de danger potentielle pour les enfants. Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société locale de collecte des ordures ménagères ou directement à votre revendeur.

Informations :

Cet appareil n'utilise pas de CFC. Le circuit réfrigérant contient du R134a (HFC) ou du R600a (HC) voir plaque signalétique à l'intérieur de l'appareil. Pour les appareils contenant de l'isobutane (R600a) : l'isobutane est un gaz naturel qui est sans danger pour l'environnement, mais il est inflammable. Il est donc indispensable de s'assurer que les tuyaux du circuit de réfrigération sont en parfait état. Cet appareil pourrait contenir du gaz à effet de serre fluoré réglementé par le Protocole de Kyoto. Le gaz réfrigérant est hermétiquement scellé. Gaz réfrigérant : le R134a a une puissance de réchauffement global (GWP) de 1300.

Déclaration de conformité

Cet apparéil est destiné à la conservation de produits alimentaires et est fabriqué conformément au règlement CE No. 1935/2004 C€ - Cét'article a été consu, construit et commercialisé conformément aux :

• objectifs de sécurité de la Directive Basse Tension 2006/95/CE (qui remplace la directive 73/23/CEE et ses ultérieures modifications);
• conditions requises en matière de protection de la Directive "CEM" 2004/108/CE.
• La sécurité électriche de l'appareil est garantie uniquement lorsqu'il est correctement branché à une installation de mise à la terre efficace et conforme à la Loi.

Avant de contacter le service après-vente :

1. Vérifiez s'il n'est pas possible d'éliminer les pannes sans aide. 2. Remettez l'appareil en marche pour vous assurer que l'inconvénient a été éliminé. Si tel n'est pas le cas, débranchez à nouveau l'appareil et réessayez une heure après. 3. Si le problème persiste, contactez le Service Àprous-vente.

• le type de panne,
• le modele,
• le numéro de Service (numéro qui se trouve après le mot SERVICE, sur la plaque signalétique placée à l'arrière de l'appareil)
• toute adresse complète,
• votre numéro de téléphone avec l'indicatif.
