Caractéristiques	Détails
Type de produit	Sèche-linge
Capacité de séchage	8 kg
Type de condensation	Condensation avec réservoir
Classe énergétique	A++
Programmes de séchage	Différents programmes adaptés aux textiles
Dimensions (L x P x H)	600 x 600 x 850 mm
Poids	45 kg
Niveau sonore	65 dB
Fonctionnalités supplémentaires	Départ différé, affichage numérique
Entretien	Nettoyage régulier du filtre à peluches et du réservoir d'eau
Sécurité	Protection contre la surchauffe, verrouillage enfant
Garantie	2 ans

FOIRE AUX QUESTIONS - DV81M5210IW SAMSUNG

Pourquoi mon sèche-linge SAMSUNG DV81M5210IW ne démarre-t-il pas ?

Vérifiez que l'appareil est bien branché à une prise électrique fonctionnelle. Assurez-vous également que la porte est bien fermée et que le bouton de démarrage est enfoncé.

Mon sèche-linge ne chauffe pas, que faire ?

Vérifiez si le filtre à peluches est propre et que le réservoir d'eau n'est pas plein. Assurez-vous que l'alimentation en air n'est pas obstruée et que le tuyau d'évacuation n'est pas plié ou obstrué.

Des erreurs s'affichent sur l'écran de mon sèche-linge, que signifient-elles ?

Consultez le manuel d'utilisation pour connaître la signification des codes d'erreur. En général, les codes indiquent des problèmes spécifiques, comme un filtre à peluches obstrué ou une surchauffe.

Pourquoi mon linge est-il encore humide après le cycle ?

Il se peut que vous ayez surchargé le sèche-linge. Essayez de réduire la charge et assurez-vous que le programme de séchage choisi est approprié pour le type de linge que vous mettez à sécher.

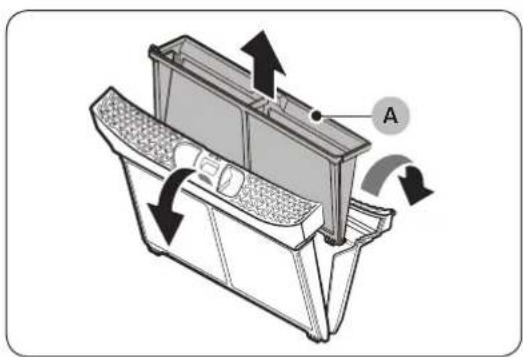

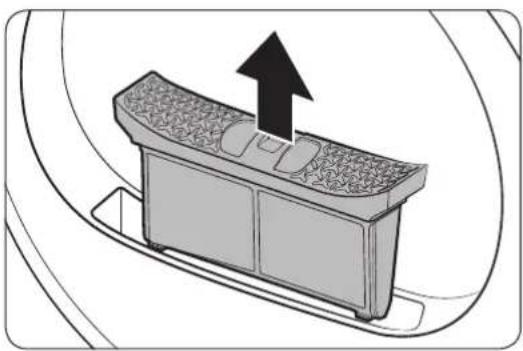

Comment nettoyer le filtre à peluches de mon sèche-linge ?

Ouvrez le panneau du filtre à peluches, retirez le filtre et enlevez les peluches à la main ou sous l'eau courante. Assurez-vous de le remettre en place correctement avant de redémarrer l'appareil.

Le sèche-linge fait des bruits étranges, que dois-je faire ?

Vérifiez si des objets étrangers sont coincés dans le tambour. Si le bruit persiste, il peut être nécessaire de contacter un technicien pour diagnostiquer un éventuel problème mécanique.

Comment régler la minuterie de mon sèche-linge ?

Utilisez le bouton de sélection de programme pour choisir la durée de séchage souhaitée. Consultez le manuel d'utilisation pour plus de détails sur les réglages spécifiques.

Puis-je utiliser mon sèche-linge pour tous les types de tissus ?

Vérifiez les étiquettes d'entretien de vos vêtements. Certains tissus délicats ne doivent pas être séchés en machine. Utilisez les programmes adaptés pour chaque type de tissu.

Comment éviter que mon sèche-linge sente mauvais ?

Assurez-vous de nettoyer régulièrement le filtre à peluches et le réservoir d'eau. Laissez la porte ouverte après utilisation pour permettre à l'intérieur de sécher.

Le sèche-linge consomme-t-il beaucoup d'énergie ?

Le SAMSUNG DV81M5210IW est conçu pour être économe en énergie. Utilisez les programmes éco pour réduire la consommation d'électricité.

MODE D'EMPLOI DV81M5210IW SAMSUNG

Sèche-linge avec pompe à chaleur

Manuel d'utilisation

DV9 M52 / DV8 M52 / DV7 M52 / DV9 M50 * / DV8 M50 / DV7 M50 *

Consignes de sécurité 4

Remarques importantes sur les consignes de sécurité 4 Symboles de sécurité importants 4 Consignes de sécurité importantes 5 Avertissements importants concernant l'installation 8 Avertissements importants concernant l'utilisation 9 Mises en garde concernant l'utilisation 11 Avertissements importants concernant le nettoyage 12 Instructions concernant les déchets DEEE 13

Installation 14

Ce qui est inclus 14 Conditions d'installation 16 Sèche-linge 18 Tuyau de vidange (si nécessaire) 19 Liste de vérification pour l'installation 22 Avant d'utiliser le sèche-linge 22 Inversion du hublot 22

Opérations 30 Panneau de commande 30 Mise en marche 36 Fonctions spéciales 40

Maintenance 41 Panneau de commande 41 Extérieur 41 Tambour 41 Filtre à peluches 41 Réserveau d'eau 43 Échangeur de chaleur 44

Dépannage 46 Contrôles 46 Codes d'information 47

Francais2

Annexe 48

Tableau des symboles textiles 48

Protection de l'environnement 49

Caractéristiques techniques 50

Données de consommation 52

Fiche technique des sèche-linge domestiques 54

Consignes de sécurité

Félicitations pour l'achat de votre nouveau séche-linge Samsung. Ce manuel contient de précieuses informations concernant l'installation, l'utilisation et l'entretien de votre appareil. Prenez le temps de le lire pour tirer pleinement profit de tous les avantages et de toutes les fonctionnalités de votre séche-linge.

Remarques importantes sur les consignes de sécurité

Les consignes de sécurité et les avertissements décrits dans le présent manuel ne sont pas exhaustifs. Il est de votre responsabilité de faire preuve de bon sens, de prudence et de discernement lors de l'installation, de la maintenance et de l'utilisation de votre séche-linge.

Contactez toujours le fabricant en cas de problème ou de situation que vous ne comprenez pas.

Symboles de sécurité importantes

Signification des icônes et symboles utilisés dans le présent manuel d'utilisation :

Avertissement

Risques ou pratiques inadaptées susceptibles de causer des blessures graves voire mortelles et/ou des dommages matériels.

Attention

Risques ou pratiques inadaptées susceptibles de causer des blessures et/ou des dommages matériels.

Remarque

Indique la présence d'un risque de blessures ou de dommages matériels

Lisez les instructions.

Ces symboles d'avertissement ont pour but d'éviter tout risque de blessure corporelle.

Respectez-les en toutes circonstances.

Lisez attentivement le présent manuel et conservez-le en lieu sûr afin de pouvoir le consulter ultérieurement.

Lisez attentivement toutes les consignes avant d'utiliser l'appareil.

Comme avec tout équipement électrique ou important des pièces mobiles, il existe un certain nombre de dangers potentiels. Pour utiliser cet appareil en toute sécurité, familiarisez-vous avec son fonctionnement et restez prudent lorsque vous l'utilisez.

Avertissement - risque d'incendie

• L'installation du séche-linge doit être effectuée par un technicien qualifié. L'installation du séche-linge doit se faire conformément aux instructions du fabricant et aux réglementations locales. Pour réduire les risques de blessures graves voir mortelles, suivez toutes les consignes d'installation.

Français4

Avertissement

Afin de réduire les risques d'incendie, d'électrocution ou de blessures physiques lors de l'utilisation de l'appareil, des précautions de base doivent être prises :

1. Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris les enfants) inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites, sauf si celles-ci sont sous la surveillance ou ont reçu les instructions d'utilisation appropriées de la personne responsable de leur sécurité.
2. Pour une utilisation en Europe : Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites si celles-ci sont sous surveillance ou ont reçu les instructions pour une utilisation appropriée et en toute sécurité et s'ils sont conscients des dangers impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance par l'utilisateur ne doit pas être effectué par des enfants sans surveillance.
3. Les enfants ne doivent pas utiliser l'appareil sans la surveillance d'un adulte.
4. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son réparateur ou une personne disposant des qualifications équivalentes afin d'éviter tout danger.
5. Les ensembles de tuyaux neufs fournis avec l'appareil doivent être utilisés et les anciens tuyaux ne doivent pas être reemployés.
6. Pour les appareils comportant des orifices de ventilation à la base, veillez à ce que ceux-ci ne soient pas obstrués par de la moquette.
7. Pour une utilisation en Europe : Les enfants de moins de 3 ans ne doivent pas s'approcher de l'appareil s'ils sont sans surveillance.

Consignes de sécurité

1. ATTENTION: Afin d'éviter tout risque du à une réinitialisation par inadvertance du dispositif de protection thermique, cet appareil ne doit pas être alimenté via un dispositif de commutation externe, tel qu'un programmateur, ou est connecté à un circuit qui est régulièrement activé ou désactivé par le fournisseur d'énergie.
2. Le séche-linge ne doit pas être utilisé si des produits chimiques industriels ont été utilisés pour le nettoyage.
3. Le piège à peluches doit être nettoyé fréquemment, le cas échéant.
4. Vous devez nettoyer régulièrement les peluches accumulées autour du sèche-linge. (Ne s'applique pas aux appareils prévus avec une évacuation vers l'extérieur du bâtiment)
5. Une ventilation appropriée doit être présente pour éviter le retour des gaz dans la pièce pour les-appareils brûlant d'autres combustibles, y compris ceux faisant appel à des flammes ouvertes.
6. Ne faites jamais sécher du linge sale.
7. Le linge ayant été sali avec des produits tels que l'huile de cuisine, l'acétone, l'alcool, l'essence, le kérosène, certains détergents ménagers et détachants, la térébenthine, les cires et les décapants doit être lavé à l'eau chaude avec une quantité supplémentaire de lessive avant de pouvoir le faire sécher dans le sèche-linge.
8. Des éléments tels que le caoutchouc mousse (mousse de latex), les bonnets de douche, les tissus imperméables, les articles et les vêtements en caoutchouc ou les oreillers à base de caoutchouc mousse ne doivent pas être séchés dans le sèche-linge.
9. Les adoucissants, ou les produits similaires, doivent être utilisés de la manière indiquée dans leurs instructions.
10. Pendant la fin d'un cycle de séchage, aucune chaleur n'est émise (cycle de refroidissement) afin de garantir que le linge sera laissé en fin de cycle à une température qui ne l'endommage pas.
11. Retirez tous les objets des poches tels que les briquets et les allumettes.

Français6

1. AVERTISSEMENT: N'arrêtez jamais un séche-linge à tambour avant la fin du cycle de séchage, sauf si vous sortez et étendez immédiatement le linge afin que la chaleur se dissipe.
2. L'air d'évacuation ne doit pas être éliminé dans un conduit qui est utilisé pour l'évacuation de fumées provenant d'appareils brûlant du gaz ou d'autres combustibles.
3. L'appareil ne doit pas être installé derrière une porte verrouillable, une porte coulissante ou une porte possédant une charnière du côté opposé à celui du sèche-linge, d'une telle manière que l'ouverture totale du hublot du sèche-linge soit restreinte.
4. AVERTISSEMENT: L'appareil ne doit pas être alimenté via un dispositif de commutation externe, tel qu'un programmateur, ou être connecté à un circuit qui est régulièrement activé ou désactivé par le fournisseur d'énergie.

Modèle avec pompe à chaleur uniquement : Les instructions devront également inclure le fond de ce qui suit :

AVERTISSEMENT : Dans le boîtier de l'appareil ou dans la structure intégrée, assurez-vous que les orifices de ventilation soient toujours dégagés.

AVERTISSEMENT: N'endommagez pas le circuit de fluide frigorigène.

Avertissement

L'installation de cet appareil doit être effectuée par un technicien ou un centre de réparation qualifié.

• Le non-respect de cette consigne peut entraîner des électrocutions, des incendies, une Explosion, des problèmes avec l'appareil ou des blessures.

Branchez le cordon d'alimentation sur une prise murale et utilisez cette prise uniquement pour cet appareil. N'utilisez pas de rallonge.

• Le fait de partager une prise murale avec d'autres appareils à l'aide d'une multiprise ou d'une rallonge peut entraîner des électrocutions ou des incendies. Assurez-vous que la tension, la fréquence et le courant sont identiques à ceux inscrits sur les caractéristiques techniques de l'appareil. Le non-respect de cette consigne peut entraîner des électrocutions ou des incendies. Branchez correctement le cordon d'alimentation à la prise murale.

Éliminez régulièrement toute eau, poussière ou corps étranger au niveau des prises murales et des zones de contact à l'aide d'un chiffon sec.

• Débranchez le cordon d'alimentation et nettoyez-le à l'aide d'un chiffon sec.
• Le non-respect de cette consigne peut entraîner des électrocutions ou des incendies.

Conservez tous les matériaux d'emballage hors de portée des enfants; les matériaux d'emballage représentent des dangers pour les enfants. - Si un enfant met un sac en plastique sur sa tête, il risque de s'asphyxier.

Cet appareil doit être correctement mis à la terre.

Ne reliez pas le conducteur de terre de l'appareil à un tuyau de gaz, un tuyau de canalisation en plastique ou une ligne téléphonique.

Cela pourrait causer des électrocutions, des incendies, une explosion ou des problèmes avec l'appareil. - Ne branchez jamais le cordon d'alimentation sur une prise qui n'est pas correctement reliée à la terre et qui n'est pas conforme aux réglementations locales et nationales en vigueur.

N'installez pas l'appareil en extérieur.

N'utilisez pas de prise ou de cordon d'alimentation endommagé(e) ou de prise murale mal fixée.

• Cela pourrait entraîner une électrocution ou un incendie.

Si la prise (cordon d'alimentation) est endommagée, elle doit être remplacée par le fabricant, son réparateur ou un technicien de qualification équivalente, afin d'éviter tout danger.

Cet appareil doit être positionné de manière à ce que la prise électrique soit accessible après installation.

Ne tirez pas et ne pliez pas excessivement le cordon d'alimentation.

Ne vrilles pas et n'attachez pas le cordon d'alimentation.

N'accrochez pas le cordon d'alimentation sur un objet métallique, ne posez pas d'objet lourd sur le cordon d'alimentation, ne l'insérez pas entre des objets et ne le coincez pas dans l'espace situé derrière l'appareil.

François8

• Cela pourrait entraîner une électrocution ou un incendie. Ne tirez pas sur le cordon d'alimentation pour le débrancher.
• Débranchez le cordon en tenant la prise.
• Le non-respect de cette consigne peut entraîner des électrocutions ou des incendies.

Cet appareil doit être correctement mis à la terre. Ne branchez jamais le cordon d'alimentation sur une prise qui n'est pas correctement reliée à la terre et qui n'est pas conforme aux réglementations locales et nationales en vigueur. Consultez les consignes d'installation pour relier cet appareil à la terre.

Installez cet appareil à un emplacement dont la surface est solide et plane.

• Le non-respect de cette consigne peut entraîner des vibrations et des bruits anormaux ou des problèmes avec l'appareil.

Étant donné qu'un composant de la laque à cheveux peut affecter la propriété hydrophile de l'échangeur de chaleur et alors entraîner la formation d'humidité sur la surface extérieure de l'appareil lors du refroidissement, n'installez pas cet appareil dans un salon de beauté.

L'appareil doit être positionné de telle manière que la prise de courant, les robinets d'arrivée d'eau et les tuyaux d'évacuation restent accessibles en permanence.

Avertissement

Ne laissez pas les enfants ou les animaux domestiques aller sur ou dans l'appareil. Lors de la mise au rebut de l'appareil, démontez le verrou du hublot (levier)

• Afin d'éviter tout risque de chute et de blessures.
• Si un enfant se retrouve enfermé dans l'appareil, il risque de s'asphyxier.

Ne tentez pas d'accéder à l'intérieur de l'appareil lorsque le tambour tourne. Ne vous asseyez pas sur l'appareil et ne vous appuyez pas contre son hublot ; vous risqueriez de le faire basculer et de vous blesser.

Ne faites sécher que du linge préalablement essoré dans un lave-linge.

Ne faites jamais sécher du linge sale.

Ne buvez pas l'eau de condensation.

N'arrêtez jamais un sèche-linge à tambour avant la fin du cycle de séchage, sauf si vous sortez et étendez immédiatement le linge afin que la chaleur se dissipe.

Ne faites pas sécher de linge ayant été en contact avec des substances inflammables (ex. : essence, kérosène, benzène, solvant, alcool, etc.).

• vous risqueriez de vous électrocuter ou de provoquer un incendie ou une explosion. Ne laissez pas les animaux domestiques s'approcher du séche-linge. Cela pourrait entraîner une électrocution ou des blessures.

Consignes de sécurité

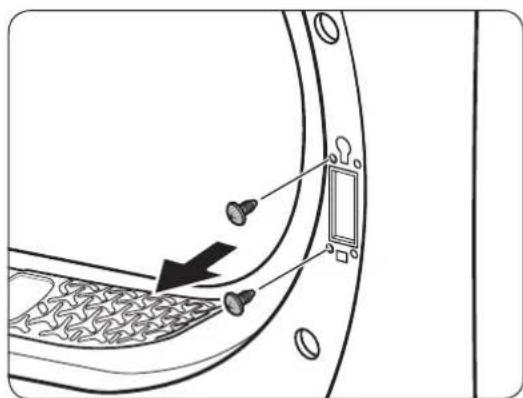

Avant de mettre l'appareil au rebut, démontez le hublot et le cordon d'alimentation

• Afin d'éviter de provoquer des blessures ou d'endommager le cordon. Ne touchez pas la prise d'alimentation avec des mains mouillées. Cela pourrait entraîner une électrocution.

En cas de fuite de gaz (gaz de ville, propane, gaz LP), ne touchez pas l'appareil ou le cordon d'alimentation et aérez immédiatement.

• Pour ce faire, n'utilisez pas un ventilateur.
• Une étincelle peut entraîner une explosion ou un incendie.

Ne procédez pas à la réparation, au remplacement ou à l'entretien des pièces de l'appareil sauf si le manuel de réparation par l'utilisateur contient des recommandations spécifiques en la matière. Vous devez en outre disposer des compétences requises pour réaliser l'opération.

Ne tentez pas de réparer, de démonter ou de modifier l'appareil vous-même.

N'utilisez pas de fusible (cuivre, fil d'acier, etc.) autres que le fusible standard. En cas de besoin de réparation ou de réinstallation de l'appareil, contactez le centre de réparation le plus proche. Le non-respect de cette consigne peut entraîner des électrocutions, des incendies, des problèmes avec l'appareil ou des blessures.

L'appareil que vous avez acheté est prévu pour une utilisation domestique uniquement.

L'utilisation à des fins professionnelles est considérée comme une utilisation non conforme de l'appareil. Dans ce cas, l'appareil ne sera pas couvert par la garantie standard prévue par Samsung et Samsung ne saura en aucun cas être tenu pour responsable en cas de dysfonctionnements ou dommages résultat d'une utilisation non conforme.

Si l'appareil émet des bruits anormaux ou dégage une odeur de brûlé ou de la fumée, coupez immédiatement l'alimentation électrique et contactez le centre de réparation.

• Dans le cas contraire, cela pourrait entraîner une électrocution ou un incendie.

Ne laissez pas les enfants (ou les animaux domestiques) jouer sur ou dans l'appareil. Le hublot de l'appareil ne s'ouvre pas facilement de l'intérieur ; un enfant peut donc se blesser gravement si il est enfermé dans l'appareil.

Francais10

Attention

Ne montez pas sur l'appareil et ne placez pas d'objets (tels que du linge, des bougies allumées, des cigarettes allumées, de la vaisselle, des produits chimiques, des objets métalliques, etc.) sur l'appareil.

Cela pourrait causer des électrocutions, des incendies, des problèmes avec l'appareil ou des blessures.

Ne touchez pas le hublot en verre ni l'intérieur du tambour pendant ou juste après le séchage : ces éléments peuvent en effet devenir très chauds.

• Cela pourrait entraîner des brûlures.

La vitre du hublot devient chaude pendant un cycle de lavage et de séchage. Par conséquent, ne touchez pas la vitre du hublot.

De même, ne laissez pas les enfants jouer autour du lave-linge ou toucher la vitre du hublot.

Cela pourrait entraîner des brûlures.

Ne actionnez pas les boutons à l'aide d'objets tranchants tels que des aiguilles, des couteaux, vos ongles etc.

• Cela pourrait entraîner une électrocution ou des blessures.

Ne faites pas sécher de linge contenant des élastiques (latex) ou d'autres matériaux semblables au caoutchouc.

• Le caoutchouc pourrait s'enflammer sous l'effet de la chaleur.

Ne faites pas sécher de linge ayant été en contact avec de l'huile végétale ou de l'huile de cuisson : même lavés, les articles en contiennent encore. Utilisez le cycle de refroidissement afin de ne pas faire chauffer ce linge.

• La chaleur issue de l'oxydation de l'huile pourrait entraîner un incendie.

Assurez-vous que toutes les poches des vêtements à faire sécher sont vides.

• Les objets durs et pointus, comme les pièces de monnaie, les épingles de suture, les clous, les vis ou les pierres, peuvent occasionner d'importants dégâts à l'appareil.

Evitez de faire sécher des vêtements ayant de grandes boucles, des boutons ou d'autres parties métalliques lourdes (fermetures éclair, crochets et œillets, couvre-boutons).

Si nécessaire, utilisez un filtre à linge pour le linge petit et léger tel que des ceintures en tissu, des liens de tablier et des soutiens-gorge avec armatures susceptibles de se détacher ou de se casser pendant un cycle.

Les feuilles pour séche-linge sont compatibles avec ce modèle et sont recommandées pour obtenir des performances de séchage.

Les feuilles pour séche-linge permettent également de réduire l'électricité statique produite au cours d'un cycle du séchage. L'électricité statique peut endommager le linge ainsi que l'appareil.

N'utilise pas le sèche-linge à proximité de poussières explosives (ex.: poussières de charbon, farine de blé, etc.).

• Cela pourrait entraîner une électrocution, un incendie ou une explosion.

N'entreposez pas de matériaux inflammables à proximité de l'appareil.

• Vous risqueriez de libérer des gaz toxiques, d'endommager des pièces, de vous électrocuter ou de provoquer un incendie ou une explosion.

Consignes de sécurité

L'appareil ne doit pas être installé derrière des portes verrouillables, etc. Ne touchez pas l'arrière de l'appareil lors du séchage ou juste après qu'il soit terminé. L'appareil reste chaud et peut occasionner des brûlures.

Contient des gaz à effet de serre fluorés.

Équipement hermétiquement scellé.

Ne laissez les gaz s'échapper dans l'atmosphère.

Fluide frigorigène (type) : R-134a (GWP = 1430)

Fluide frigorigène (charge)

DV*M52**:0,37kg,0,529tCOe DV*M50**:0,32kg,0,458tCO e

Avertissement

Ne nettoyez pas l'appareil en pulvérisant directement de l'eau dessus.

N'utilisez pas de benzène, de diluant ou d'alcool pour nettoyer l'appareil.

Cela pourrait entraîner des décolorations, des déformations, des dommages, des chocs électriques ou un incendie. Avant d'effectuer une opération de nettoyage ou de maintenance, débranchez le cordon d'alimentation de la prise murale. - Le non-respect de cette consigne peut entraîner des électrocutions ou des incendies.

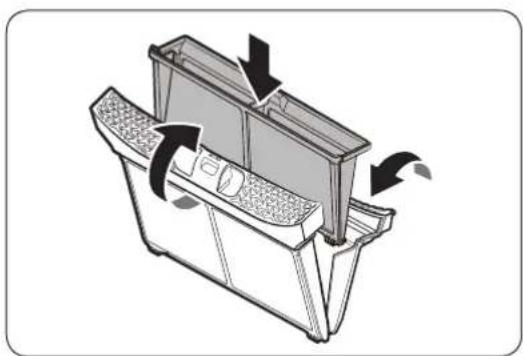

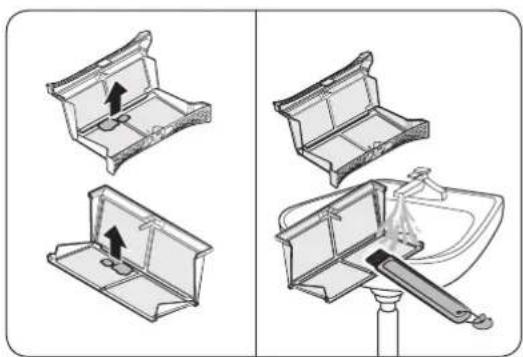

Nettoyez le compartiment du filtre avant et après chaque utilisation.

Nettoyez régulièrement l'intérieur de l'appareil en faisant appel à un technicien de maintenance agréé.

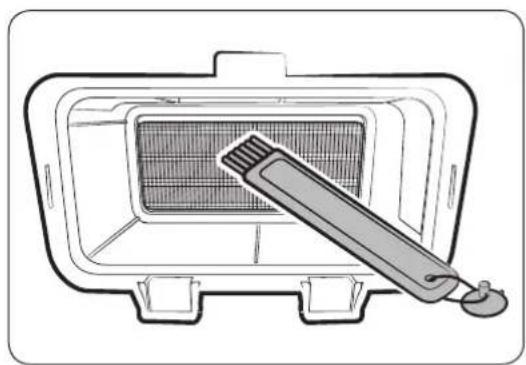

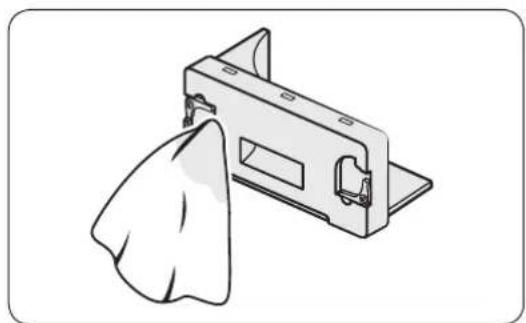

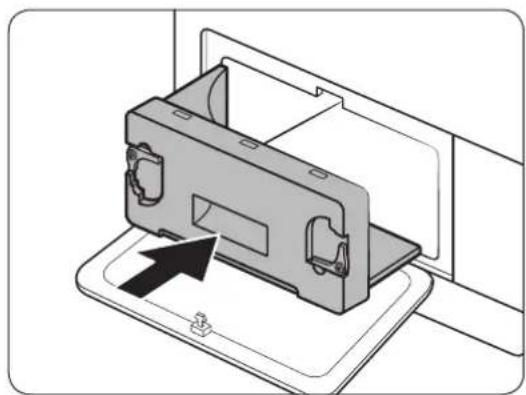

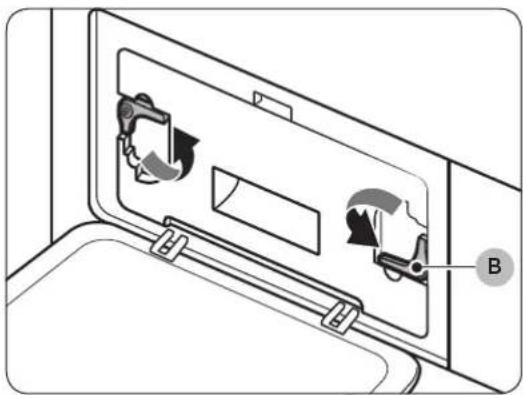

Nettoyez l'échangeur de chaleur à l'aide d'une brosse douce ou d'un aspirateur une fois par mois. Ne touchez pas l'échangeur de chaleur avec les mains. Sinon, vous risquez de vous blesser.

L'intérieur du sèche-linge doit être nettoyé régulièrement par un technicien de maintenance qualifié.

François12

Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques et électroniques)

(Applicable aux pays disposant de systèmes de collecte séparés)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets représentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets.

Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.

Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.

Pour en savoir plus sur les engagements environnementaux de Samsung et les obligations réglementaires à l'égard des appareils, par ex. les directives REACH, DEEE ou Batteries, rendez-vous sur notre page relative au développement durable disponible sur www.samsung.com.

Ce qui est inclus

Déballez soigneusement le sèche-linge. Maintenez tous les matériaux d'emballage hors de la portée des enfants. Les pièces et l'emplacement des pièces indiqués ci-dessous peuvent différer de ceux sur votre sèche-linge. Avant l'installation, assurez-vous que le sèche-linge possède toutes les pièces répertoriées ici. Si le sèche-linge et/ou des pièces sont endommagées ou manquantes, prenez contact avec le service clientèle Samsung le plus proche.

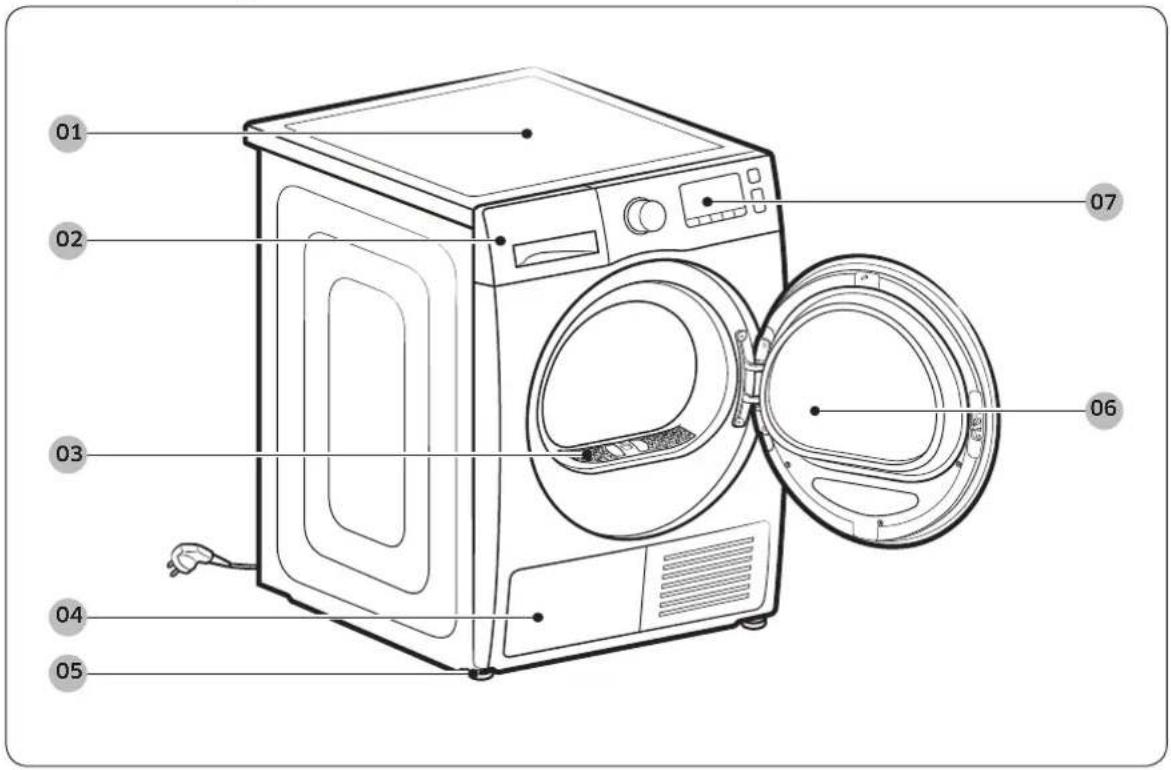

Schéma du sèche-linge

01 Capot supérieur 02 Réservoir d'eau 03 Filtre à peluches 04 Échangeur de chaleur 05 Pied réglable 06 Hublot 07 Panneau de commandes

Francais14

Manuel d'utilisation

Grille de séchage (modèles applicables uniquement)

Brosse de nettoyage

Accessoires (non fournis)

Kit de superposition avec support

Le kit de superposition permet de placer le séche-linge par-dessus un lave-linge. Veuillez noter que le kit de superposition ne peut être utilisé qu’avec les lave-linge et séche-linge Samsung. Pour acheter un kit de superposition (ref. SK-DH; SK-DA; SKK-DF), prenez contact avec un centre de dépannage Samsung ou un revendeur local d'appareils ménagers. Le kit de superposition diffère selon le modèle. Pour obtenir des instructions de superposition avec le séche-linge, reportez-vous au manuel d'installation inclus dans le kit de superposition. Pour obtenir des informations sur la disponibilité du kit de superposition pour un modèle spécifique, reportez-vous au manuel d'installation inclus dans le kit de superposition.

Remarque

L'installation de ce sèche-linge doit être effectuée par un installateur qualifié. Si une intervention est requise en raison d'une installation incorrecte ou défectueuse, il est considéré qu'elle relève de la responsabilité du propriétaire et cela peut entraîner l'annulation de la garantie. Conservez ces instructions pour pouvoir vous y reporter ultérieurement.

Avertissement

• Ne branchez pas le cordon d'alimentation sur une prise murale tant que le sèche-linge n'est pas complètement installé.
• Demandez l'aide de deux personnes ou plus pour déplacer le sèche-linge.
• Ne laissez pas les enfants (ou les animaux domestiques) jouer sur, dans ou autour du sèche-linge. Une bonne supervision est nécessaire en tout temps.
• Maintenez tous les matériaux d'emballage hors de la portée des enfants.
• Ne remplacez pas par vous-même un cordon ou une prise d'alimentation endommagée. Faites appel à Samsung ou un technicien d'entretien qualifié pour remplacer un cordon ou une prise d'alimentation endommagée.
• Ne tentez pas de réparer, de démonter ou de modifier le séche-linge. Pour toute réparation, prenez contact avec le centre de dépannage Samsung le plus proche. Retirez le hublot/les couvercles des appareils mis au rebut pour éviter qu'un enfant ne s'étouffe à l'intérieur. Si le sèche-linge émet des bruits anormaux ou dégage une odeur de brûlé ou de la fumée, débranchez-le immédiatement et prenez contact avec le centre de dépannage Samsung le plus proche.
• Ne débranchez pas le sèche-linge lorsqu'il est en cours d'utilisation.
• N'entreposez pas d'objets inflammables à proximité du sèche-linge.

Français16

Choix de l'emplacement

Choisissez une surface solide et de niveau qui résistera aux vibrations. Optez pour un emplacement depuis lequel vous avez facilement accès à une prise à 3 broches mise à la terre.

Avertissement

• Installez le sèche-linge en intérieur uniquement.
• N'installez pas le sèche-linge dans des endroits exposés aux intempéries.
• N'installez pas le sèche-linge dans un environnement où la température peut chuter en dessous de 5°C ou monter au-dessus de 35°C.
• N'installez pas le sèche-linge dans un endroit où du gaz risque de fuir. N'obstruez pas l'entrée d'air de la grille de refroidissement située à l'avant du sèche-linge.

Encastrement dans une niche ou installation dans un placard

Pour une installation dans une niche ou un placard, le sèche-linge doit respecter les dégagements minimums suivants :

Côtés Haut Avant	Arrière
25 mm 25 mm 490 mm 51 mm

Si vous souhaitez superposer le sèche-linge et un lave-linge, veillez à laisser un espace libre d'au moins 490 mm à l'avant de la niche ou du placard.

Exigences électriques et de mise à la terre

Le sèche-linge nécessite une alimentation électrique de 220 à 240 V CA, 50 Hz. - Le sèche-linge doit être correctement mis à la terre. En cas de panne ou de défaillance du sèche-linge, la mise à la terre réduira le risque d'électrocution en fournissant au courant électrique un chemin de moindre résistance. Le sèche-linge est fourni avec un cordon d'alimentation qui possède une prise de mise à la terre à 3 broches. La prise doit être branchée sur une prise secteur appropriée, correctement installée et mise à la terre conformément à toutes les dispositions et réglementations locales. - Pour toute question concernant les exigences électriques ou de mise à la terre, veuillez prendre contact avec Samsung ou un électricien qualifié.

Avertissement

• Branchez l'appareil sur une prise murale à 3 broches mise à la terre. N'utilisez pas de prise ou de cordon d'alimentation endommagé(e) ou de prise murale mal fixée ou endommagée. N'utilisez pas de rallonge ni d'adaptateur avec cet appareil.
• Un branchement incorrect du conducteur de mise à la terre peut créer un risque d'électrocution. Si vous n'êtes pas sûr que le sèche-linge soit correctement mis à la terre, vérifiez avec un électricien qualifié.
• Ne modifiez d'aucune façon la fiche, le cordon ou la prise d'alimentation.
• Ne reliez pas un conducteur de terre à une canalisation de plomberie en plastique, un conduit de gaz ou une canalisation d'eau chaude.

Sèche-linge

Avant d'instruire le sèche-linge, assurez-vous d'avoir lu la section Conditions d'installation en page 16. Veuillez noter que les instructions suivantes concernent une installation sans utiliser de tuyau de vidange. Pour connaître les instructions en cas d'utilisation d'un tuyau de vidange, reportez-vous à la section suivante, Tuyau de vidange. Pour des questions pratiques, pensez à installer le sèche-linge après votre lave-linge.

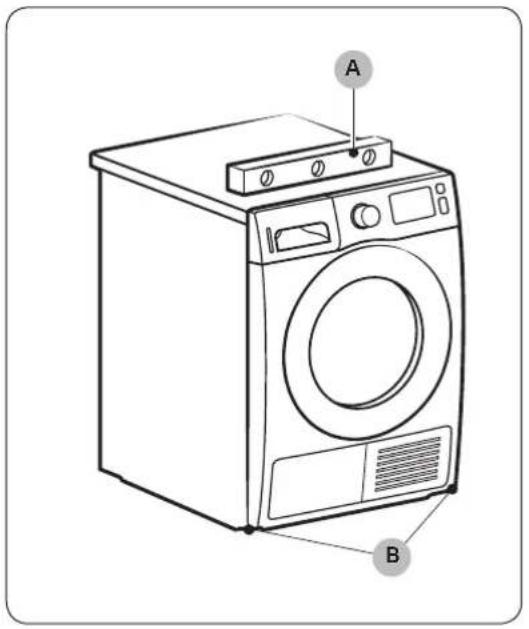

1. Faites glisser doucement le sèche-linge à l'emplacement souhaité.
2. Utilisez un niveau (A) et vérifiez que le séche-linge est bien à plat de gauche à droite et de l’avant à l’arrière.
3. Si le sèche-linge n'est pas de niveau, ajustez le pied de réglage (B). Faites tourner le pied dans le sens antihoraire pour le rétracter. Faites tourner le pied dans le sens horaire pour le déployer.
4. Une fois le sèche-linge de niveau, assurez-vous qu'il repose fermement sur le sol.
5. Branchez le sèche-linge.

Remarque

Pour positionner le séche-linge à la même hauteur que votre lave-linge, rétractez entièrement (C) les pieds réglables en les faisant tourner dans le sens antihoraire, puis desserrez-les (D) en les faisant tourner dans le sens horaire. - Déployez le pied de réglage jusqu'à la hauteur nécessaire. Si vous étendez les pieds réglables plus que nécessaire, les vibrations seront plus importantes.

Tuyau de vidange (si nécessaire)

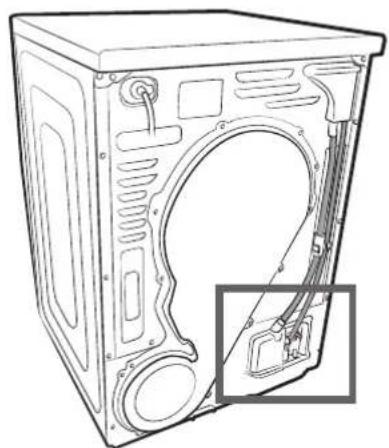

Le sèche-linge est équipé d'un réservoir d'eau intégré. Toutefois, si vous ne souhaitez pas utiliser le réservoir d'eau, vous pouvez installer le tuyau de vidange. Le tuyau en option fourni (long tuyau de vidange) peut être utilisé en tant que rallonge du tuyau de vidange.

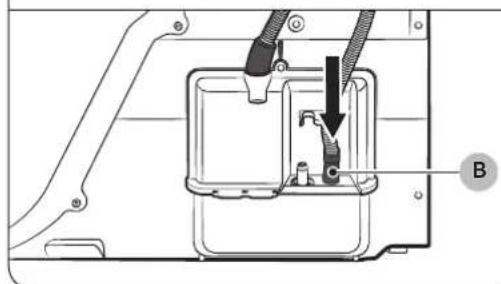

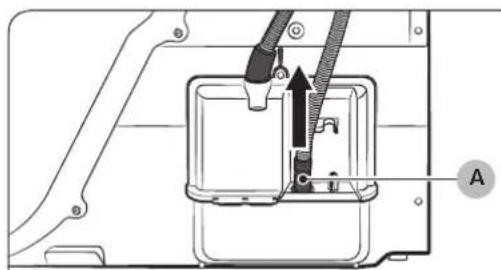

1. Retirez le tuyau de vidange au niveau de l'orifice (A) et insérez-le dans l'orifice (B).

Installation

Au-dessus d'un lavabo :

1. Insérez une extrémité du tuyau en option (long tuyau de vidange) dans l'orifice (A).
2. Insérez l'autre extrémité (sortie) du tuyau en option sur le système de vidange de l'une des façons suivantes :
3. Assurez-vous de placer l'extrémité du tuyau en option à moins de 90 cm (*) de la partie inférieure du séche-linge.
4. Pour incurver une partie du tuyau en option, utilisez le guide de tuyau (B) en plastique fourni et fixez le guide sur le mur à l'aide d'un crochet ou sur le robinet avec un bout de ficelle. Assemblez le tuyau de vidange (A) et le guide de tuyau (B), et fixez-les à l'aide du serre-câble (C).
5. Il est possible de vidanger l'eau de condensation en raccordant directement le tuyau fourni (long tuyau de vidange) à la sortie de vidange.

Attention

Ne branche pas de rallonge sur le tuyau de vidange. De l'eau risque de fuir au niveau de la zone de raccordement. Utilisez un long tuyau de vidange.

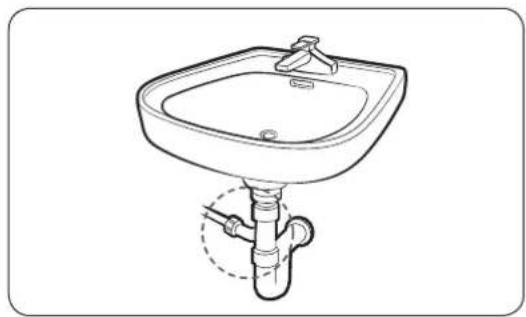

En utilisant le tuyau de vidange du lavabo

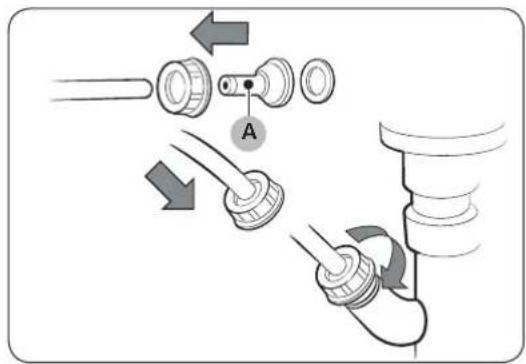

1. Assemblez le raccord de tuyau (A) et attachez-le sur l'extrémité du tuyau en option comme indiqué.

Attention

Pour éviter toute fuite d'eau, assurez-vous de relier fermement le tuyau et le raccord.

1. Raccordez directement l'adaptateur de tuyau au conduit de vidange du lavabo.

Liste de vérification pour l'installation

Le sèche-linge est branché à une prise correctement reliée à la terre. Tous les matériaux d'emballage ont été complètement retirés et correctement mis au rebut. - Le sèche-linge est de niveau et repose fermement sur le sol. - Allumez le sèche-linge pour vérifier qu'il fonctionne, chauffe et s'arrête. - Lancez un cycle Temps de Séchage pendant 20 minutes pour voir si le code d'information HC s'affiche. Si c'est le cas, prenez contact avec un centre de dépannage local. - Après l'installation, nous vous recommandons d'attendre au moins 1 heures avant d'utiliser le sèche-linge.

Avant d'utiliser le sèche-linge

Assurez-vous qu'il ne reste aucun accessoire à l'intérieur du tambour. - Branchez le cordon d'alimentation juste avant d'utiliser le sèche-linge. N'obturez pas l'entrée d'air de la grille de refroidissement située à l'avant du sèche-linge. - Ne placez pas d'objets inflammables à proximité du sèche-linge et veillez à la propreté de son environnement. Veillez à ce que le sèche-linge soit de niveau. - Ne retirez pas les pieds réglables du sèche-linge. Ils permettent d'assurer la mise à niveau du sèche-linge par rapport au sol.

Inversion du hublot

Il se peut qu'il vous soit utile d'inverser le sens du hublot selon l'emplacement d'installation ou vos besoins.

Avertissement

Assurez-vous que l'inversion du hublot est réalisée par un technicien qualifié.

Type 1

1. Ouvrez le hublot et desserrez les deux vis sur la charnière du hublot. Tout en tenant le hublot avec les deux mains, levez-le délicatement pour le retirer.

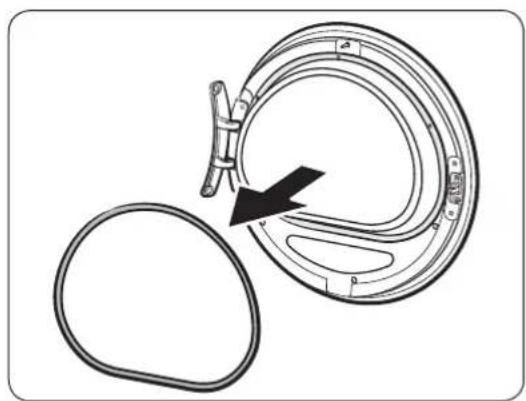

1. Utilisez un objet fin pour dégager le joint du hublot.

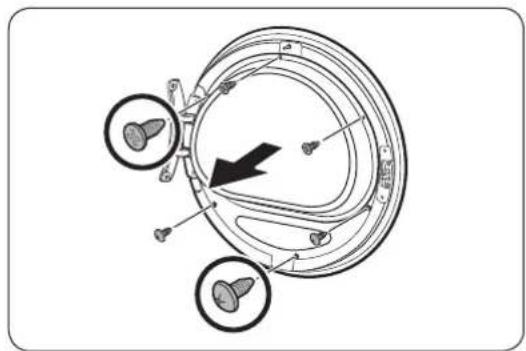

2. À l'intérieur du hublot, retirez les 3 vis supérieures et les 3 vis inférieures sur le dispositif de fixation du verre puis retirez ce dernier.

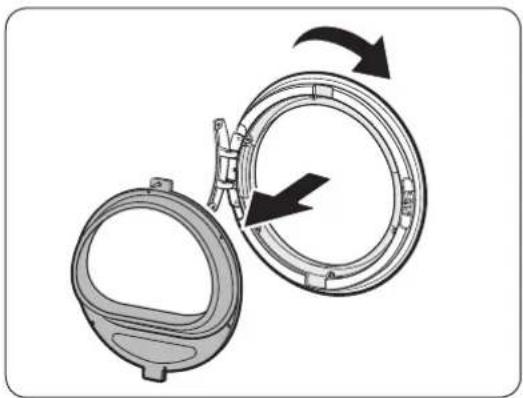

3. Tournez ensuite le cache du hublot à 180 degrés.

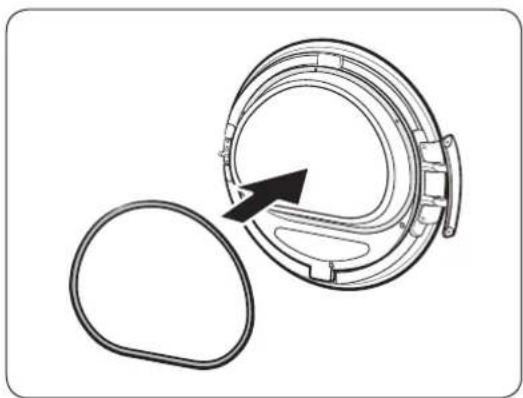

Installation

Installation

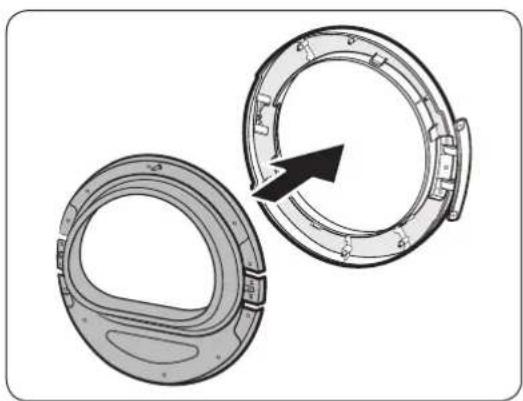

1. Insérez le dispositif de fixation du verre dans la nouvelle position du cache du hublot. Assurez-vous que la charnière du hublot est dans la même position, comme indiqué sur l'illustration.

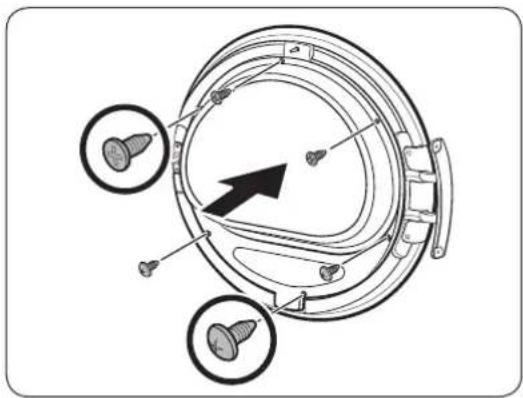

2. Serrez les 3 vis supérieures et les 3 vis inférieures sur le dispositif de fixation du verre.

Remarque

Les vis ont des formes différentes en fonction de leur dimension. Assurez-vous de serrer les bonnes vis. 7. Insérez le joint du hublot dans la bonne position.

Francais24

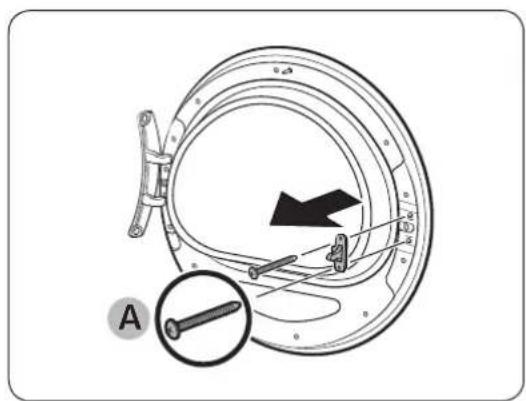

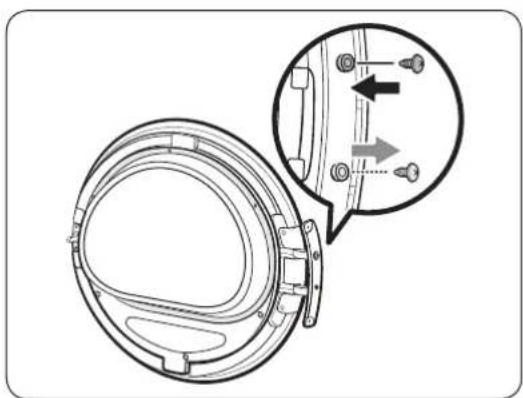

1. Retirez les 2 vis restantes après avoir retiré la charnière du hublot.

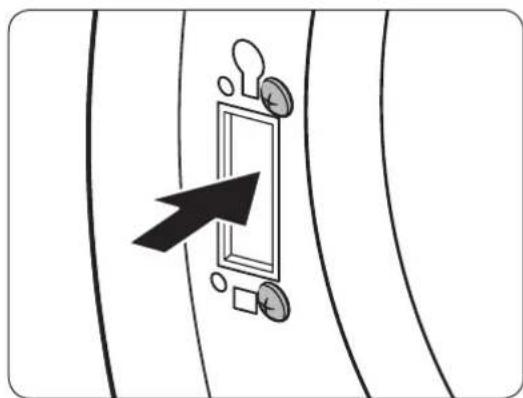

2. Desserrez les 4 vis du dispositif de fermeture. Retirez le dispositif de fermeture puis reinserez-le sur le côté opposé.

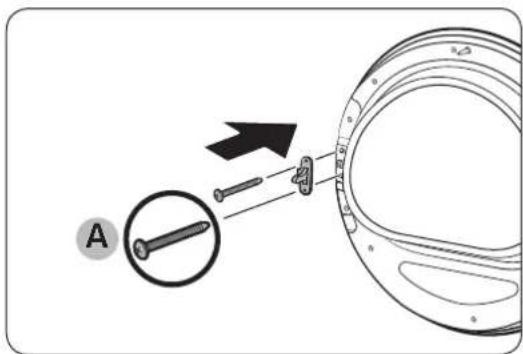

3. Sur le cadre opposé de la charnière, serrez les 2 vis rétiées à l'étape 7 ci-dessus. Notez que vous devez les serrer sur la croite (en haut à droite et en bas à droite) du cadre.

Installation

oue

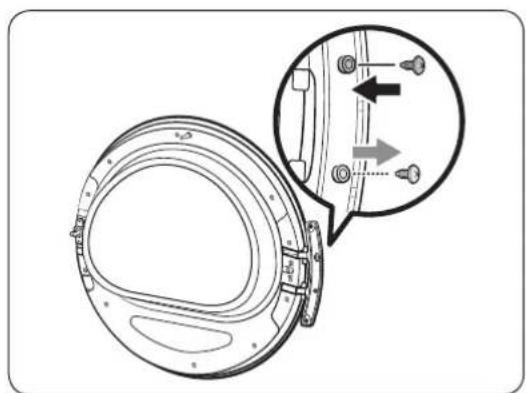

1. Déplacez les vis inférieures de la charnière du hublot vers le côté supérieur de la charnière du hublot. Ensuite, serrez les vis. (Modèles DV M5 1 /DV M5 2 /DV M5 3° uniquement)

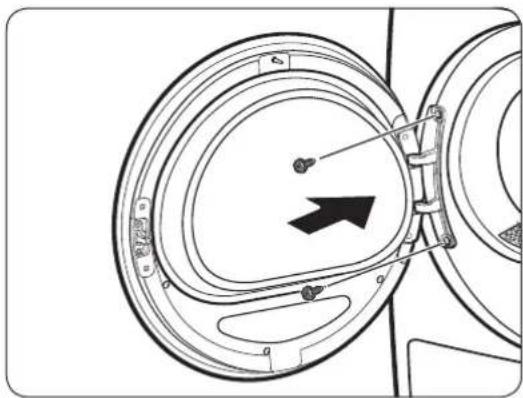

1. Placez la charnière du hublot sur le côté opposé puis serrez les 2 vis pour fixer le hublot sur le sèche-linge.

Type 2 (Modèles DV M5 K )

1. Retirez la charnière du hublot puis le hublot.
2. Retirez les 2 vis à boulon sur le hublot.

Francais26

1. Retirez les 2 vis (A) au niveau du dispositif de fermeture.

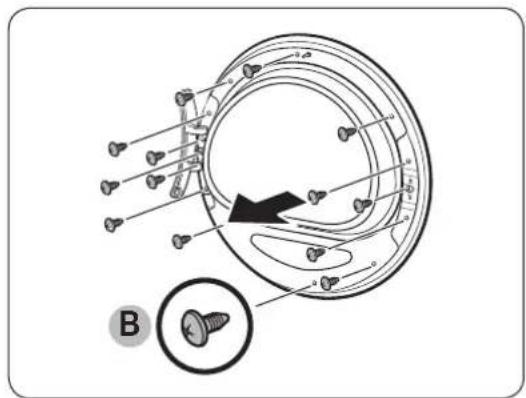

2. Retirez les 14 vis (B) au niveau du dispositif de fixation intérieur.

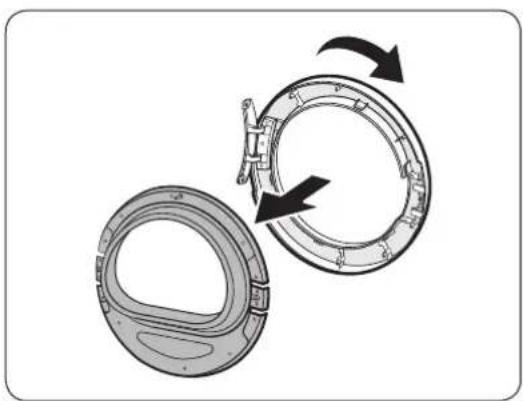

3. Retirez le verre du dispositif de fixation intérieur, puis tournez le cache du hublot de 180 degrés.

Installation

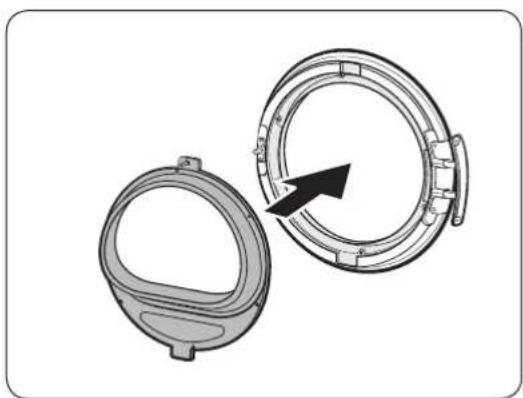

1. Insérez le verre du dispositif de fixation intérieur dans le cache du hublot inversé.

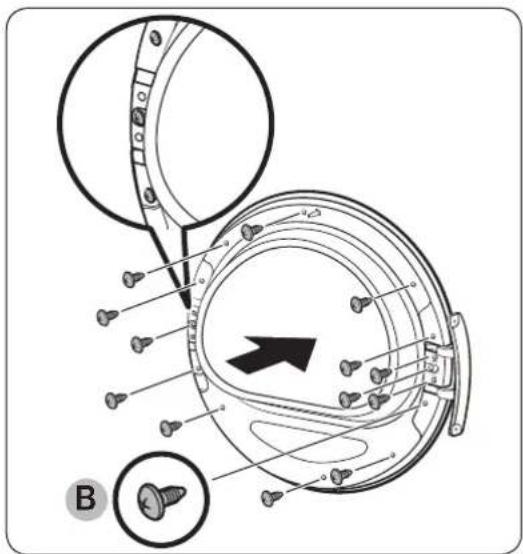

2. Serrez les 14 vis (B) sur le dispositif de fixation intérieur.

Attention

Assurez-vous de serrer les vis (B) sur le dispositif de fixation intérieur et non les vis (A).

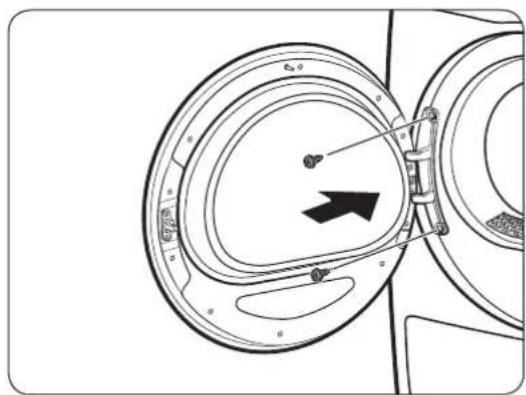

1. Serrez les 2 vis (A) sur le dispositif de fermeture du hublot.

Attention

Assurez-vous de serrer les vis (A) sur le dispositif de fermeture du hublot et non les vis (B).

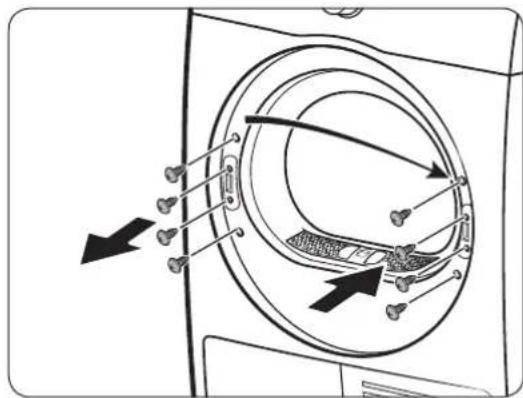

1. Déplacez les vis inférieures de la charnière du hublot vers le côté supérieur de la charnière du hublot. Ensuite, serrez les vis.
2. Fixez la charnière du hublot sur le côté opposé. - Serrez les 2 vis à boulon.

Remarque

Pour remettre le hublot dans sa position initiale, suivez ces étapes à nouveau. Veuillez noter que le hublot, les charnières et les autres pièces seraient alors dans le sens opposé à celui indiqué dans ces étapes.

Opérations

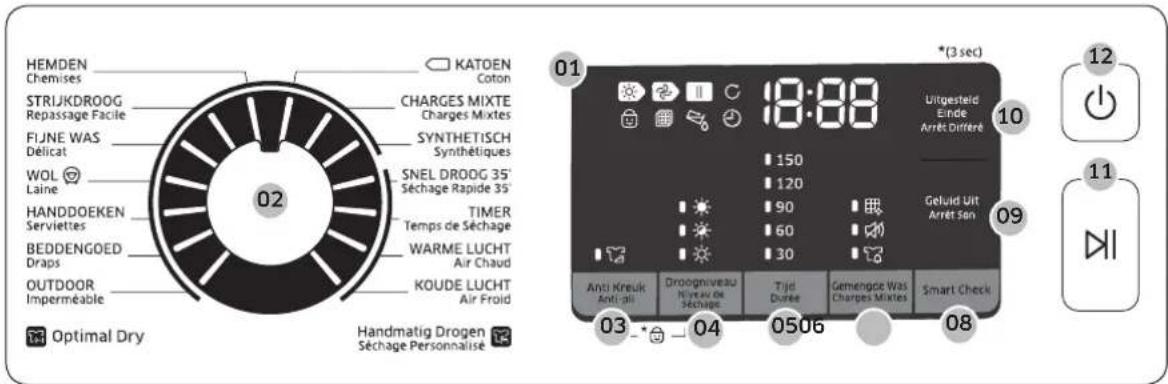

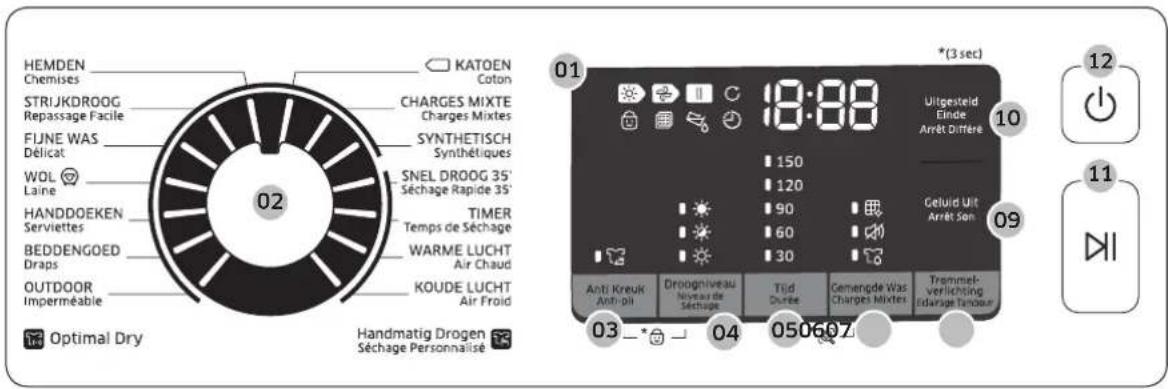

Panneau de commande

DV9 M5 / DV8 M5 **

DV7 M5 ****

Francais30

01 Affichage numérique	Affiche toutes les informations des cycles, notamment la durée d'un cycle, les codes d'information et l'état du sèche-linge. Reportez-vous au tableau ci-dessous pour obtenir des détails sur l'état.
	Séchage en cours	©	Fonction Sécurité Enfants activée/désactivée
	Refroidissement en cours Anti-pii	©
	Arrêt	©	Alarme de nettoyage de l'échangeur de chaleur
	Fonction Anti-pii en cours Arrêt Son	©
	Vérifier le filtré Charges Mixtes	©
	Arrêt Différé Smart Check	©
	Videz le réservoir d'eau.
02 Sélecteur de cycle	Tournez la molette pour sélectionner un cycle. Reportez-vous à la section Présentation des cycles en page 33 pour connaître les cycles disponibles.
03 Anti-pii	Permet d'ajouter environ 2 heures d'action intermittente du tambour à la fin du cycle sélectionné afin de réduire les plis sur le linge. Un grand cercle apparaît sur le panneau d'affichage et le tambour tourne de façon intermittente. Pour activer la fonction, appuyez sur le bouton Anti-pii. Le tímoin correspondant s'allume.
04 Niveau de Sèchage	Appuyez sur ce bouton pour sélectionner le niveau de séchage avec les cycles Chemises, Serviettes, Coton, Charges Mixtes et Synthétiques. Le niveau de séchage peut être régle sur trois niveaux (1 à 3). Le niveau 1 est utilisé pour faire secher partiellement des articles qui seront posés à plat ou pendus. Le niveau 3 est le plus fort des trois et il est utilisé pour faire secher des charges plus importantes ou volumineuses.
05 Durée	Appuyez sur ce bouton pour ajuster la durée du cycle pour les cycles Temps de Sèchage, Air Chaud et Air Froid. Les options de durée suivantes (unité : minutes) sont disponibles : 30, 60, 90, 120 et 150. • Les réglages de 120 et 150 minutes ne sont pas disponibles pour les cycles Air Chaud et Air Froid. • Le temps de séchage exact varie en fonction du taux d'humidité du linge.

Opérations

06 Charges Mixtes	Cette alarmé est disponible uniquement avec les cycles Chemises, Coton, Charges Mixtes et Synthétiques. Si une charge comprend des vêtements avec des tissus différents, le témoin de la fonction Charges Mixtes (Védignote lorsque le niveau de séchage moyen de l'article est de 80 %. Cela vous permit de prendre les articles que vous ne souhaitez pas entierement secs ou qui s'estent rapidement hors du sèche-linge tout en permettant aux autres de continuer à sécher.
07 Eclairage Tambour (DV9*M5****/ DV8*M5****)	Appuyez sur ce bouton pour allumer/étéindre l'éclairage interieur. L'éclairage resté allumé pendant 5 minutes après son activation, puis s'était automatiquement.
08 Smart Check (DV7*M5****)	Si le sèche-linge a déetecté un problème, la fonction Smart Check vous permet de vérifier l'état du sèche-linge sur un smartphone.
09 Arrêt Son	Appuyez sur ce bouton pour activer/désactiver le son du panneau de commande. Le réglage du son est enregistré lorsque vous éteignez le sèche-linge et que vous le rallumez.
10 Arrêt Différé	Vous pouvez ajuster l'heure de fin du cycle sélectionné par increments d'une heures et ce jusqu'à 24 heures.
11 Départ/Pause	Appuyez sur ce bouton pour démarrer oumettre en pause un cycle. Si le sèche-linge est en cours d'utilisation, appuyez une seule fois sur ce bouton pourmettre en pause l'appareil. Appuyez à nouveau dessus pour reprendre le fonctionnement.
12 Marche/Arrêt	Appuyez sur ce bouton pour allumer/étéindre le sèche-linge. Si le sèche-linge reste allumé pendant plus de 10 minutes sans qu'aucun bouton ne soit actionné, il s'était automatiquement.

Francais32

Présentation des cycles

Cycle Description		Charge maximale (kg)
Chemises Permet de secherrapidement un vêtement tel qu'une chemise. 4
Repassage Facile	Ce cycle arrêté le processus de séchage avec un peu d'humidité restante, ce qui facilité le repassage.	4
Délicat Pour les articles àmanipuler avec soin, tels que de la lingerie. 2
Laine	Pour les lainages lavables en machine et séchables en sèche-linge uniquement.Pour obtenir un résultat optimal, tournez le linge à l'envers avant de le faire sécher.	2
Serviettes	Utilisez ce bouton pour faire sécher du linge tel que des serviettes de bain.	6
Draps	Pour les articles volumineux, comme les couvertures, les draps, les couettes et les duvets légers.	2
Imperméable	Pour les vêtements d'extérieur tels que les vêtements de ski et de montagne, de même que pour les tissus comme le spandex, le stretch et la microfibre. Il est recommendé d'utiliser ce cycle après avoir lavé votre linge en utilisant le cycle Imperméable dans votre lave-linge.	2
Air Froid	Tous les types de tissus. Pour rafraîchir ou aérer le linge qui n'a pas été porté depuis longtemps.	-
Air Chaud	Pour les petits articles pré-sèchés. Le temps de séchage régle par défaut est de 30 minutes.Cycle minuté pour tous les types de tissus, sauf la laine et la soie.Faites sécher le linge qui est encore un peu humide ou qui a déjà été pré-sèché. Convient également pour le séchage ultérieur du linge épais à plusieurs couches qui ne sèche pas facilement.REMARQUECe cycle est adapté au séchage de vêtements individuels en laine, de chaussures de sport et de jouets souples. Ne faites sécher ces articles qu'en utilisant un panier pour le linge en laine.	-

Opérations

Cycle Description		Charge maximale (kg)
Temps de Séchage	Utilisez ce bouton pour régler le temps de séchage de votrechoix.1. Tournez le sélecteur de cycle pour sélectionner Temps de Séchage.2. Appuyez sur le bouton Durée pour régler le temps de séchage entre 30 minutes et 150 minutes. Maintenez votre doigt appuyé sur le bouton Durée pour parcourir les différentes options de durée disponibles, par incrèments de 30 minutes.REMARQUELa durée réelle d'un cycle peut varier en fonction du niveau de séchage du linge.	-
Séchage Rapide \(35^{\prime}\)	Pour faire sécher des articles légers synthétiques en coton ou du linge nécessitant un séchage rapide Le temps de séchage par défaut est de 35 minutes.	1
Synthétiques	Pour les chemisiers et Chemises peu sales, en polyester (Diolen, Trevira), polyamide (Perlon, Nylon) ou autre matière similaire.	4
Charges Mixtes	Pour les charges mixtes composées de tissus en coton et synthétiques.	Maxi.
Coton	Pour les vêtements en coton légers, les draps, le linge de table, les sous-vêtements, les serviettes et les t-shirts.	Maxi.

Français34

Remarque

Pour des résultats optimaux, respectez les recommandations de volume de charge pour chaque cycle de séchage.

• Charge importante : Remplissez le tambour aux 3/4 environ. Au-delà de cette limite, n'ajoutez pas d'articles supplémentaires afin que le linge tourne librement. Charge moyenne : Remplissez le tambour à la moitié environ.
• Petite charge : Remplissez le tambour avec 3 à 5 articles (pas plus du 1/4)

Cycle Articles recommandés Volume de charge Niveau de Séchage
Chemises	Chemises ou blouses en coton sans repassage, lin, fibres synthétiques ou mélange de tissus.	4	Disponible
Repassage facile	Ce cycle arrêté le processus de séchage avec un peu d'humidité restante, ce qui facilité le repassage.	4	Non disponible
Délicat Soie, tissus	fins et lingerie.	2	Non disponible
Laine	Pour les lainages lavables en machine et séchables en séche-linge uniquement.	2	Non disponible
Serviettes	Utilisez ce bouton pour faire sécher du linge tel que des serviettes de bain.	6	Disponible
Draps	Pour les articles volumineux, comme les couvertures, les draps, les couettes et les duvets légers.	2	Non disponible
Imperméable	Pour les vêtements d'extérieur tels que les vêtements de ski et de montagne, de même que pour les tissus comme le spandex, le stretch et la microfibre.	2	Non disponible
Air Froid	Tous les types de tissus. Pour rafraîchir ou aérer le linge qui n'a pas été porté depuis longtemps.	- Non disponible
Air Chaud	Articles de petite taille et vêtements humides Linge du quotidien adapté au séchage par diffusion de chaleur	- Non disponible
Temps de Séchage	Tous les types de tissus; programme minuté	-	Non disponible
Séchage Rapide 35° Synthétiques et vêtements en coton légers		1	Non disponible
Synthétiques Synthétique ou tissus métissés		4	Disponible
Charges Mixtes Charges mixtes composées de tissus en coton et synthétiques		7,8,9	Disponible
Coton	Pour les vêtements en coton légers, les draps, le linge de table, les sous-vêtements, les serviettes et les t-shirts.	7,8,9	Disponible

Étapes simples pour démarrer

1. Appuyez sur le bouton Marche/Arrêt pour allumer le sèche-linge.
2. Chargez le sèche-linge et fermez le hublot.
3. Tournez le sélecteur de cycle pour sélectionner un cycle.
4. Modifiez les paramètres du cycle (Niveau de Séchage et Durée) selon vos besoins.
5. Sélectionnez les réglages et les options nécessaires selon vos préférences. (Anti-chi, Éclairage Tambour, Charges Mixtes, et/ou Arrêt Différé).
6. Appuyez sur le bouton Départ/Pause. Le voyant du séche-linge s'allume et la durée estimée du cycle apparait à l'écran.

Remarque

Le nombre de réglages et d'options disponibles varie d'un cycle à l'autre.

Pour changer de cycle pendant le fonctionnement

1. Appuyez sur Départ/Pause pour interrompre le fonctionnement.
2. Sélectionnez un autre cycle.
3. Maintenez le bouton Départ/Pause enfoncé pour lancer un nouveau cycle.

Tri et charge

N'introduisez qu'une seule charge de linge à la fois dans le sèche-linge. - Évitez de mélanger les articles lourds et légers ensemble. Pour améliorer l'efficacité du séchage pour un ou deux articles, ajoutez une serviette sèche à la charge. Pour des résultats optimaux, démêlez les articles avant de les introduire dans le sèche-linge. Une surcharge peut limiter l'action du tambour et ainsi entraîner un séchage inégal et ALTERER l'effet anti-froissage. - Sauf indication contraire stipulée sur l'étiquette d'entretien, évitez de faire sécher des articles en laine ou en fibre de verre. - Évitez de mettre des articles non lavés au sèche-linge. - Ne faites pas sécher des articles salis avec de l'huile, de l'alcool, de l'essence, etc.

François36

Grille de séchage (modèles applicables uniquement)

Réglez le temps de séchage jusqu'à 150 minutes en fonction du taux d'humidité et du poids des articles à faire sécher. Si vous utilisez la grille de séchage, il est recommandé d'utiliser le cycle Temps de Séchage.

Grille de séchage

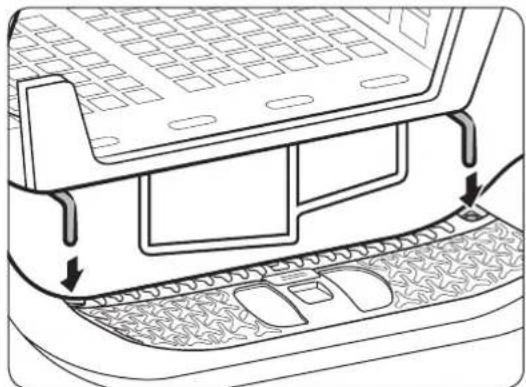

1. Placez la grille de séchage dans le tambour, en insérant les rebords avant de la grille dans les trous du diaphragme du hublot.
2. Placez le linge sur la grille en laissant suffisamment d'espace pour que l'air puisse circuler. Pour les vêtements, pliez-les et placez-les à plat sur la grille. Pour les chaussures, placez-les avec les semelles vers le bas.
3. Fermez le hublot puis appuyez sur le bouton Marche/Arrêt. Sélectionnez Temps de Séchage puis appuyez sur Durée pour sélectionner le temps de séchage.
4. Appuyez sur le bouton Départ/Pause.

Opérations

Suggestions de séchage

Articles (maximum 1,5 kg) Description
Pulls lavables (mettre en forme et poser à plat sur la grille)	Si vous utilisez la grille de séchage, pliez et posez les vêtements à plat afin d'éviter qu'ils ne se froissent.
Peluches (garnies de fibres de coton ou de polyester)
Peluche (garnies de mousse ou de caoutchoc)
Oreillers à base de caoutchoc mousse
Baskets Pour faire sécher des chaussures de sport, placez les sur la grille, semelles vers le bas.

Attention

Faire sécher à chaud des articles en plastique, en caoutchouc ou en caoutchouc mousse peut endommager l'article et engendrer un risque d'incendie. - Afin d'éviter d'endommager les chaussures, utilisez la grille de séchage.

Francais38

Guide des cycles

Suivez toujours les instructions de l'étiquette d'entretien lors du séchage. Si elles ne sont pas présentes, reportez-vous au tableau suivant.

Couvre-lits et couettes	Utilissez le réglage de température Elevée.
Couvertures	Pour des résultats optimaux, faites sécher une seule couverture à la fois.
Couches en tissu • Utilissez le réglage de température Elevée.
Articles garnis de duvet	Ne faites pas sécher ces articles à un réglage impliquant de la chaleur. Le non-respect de cette consigne risque de provoquer un risque d'incendie. Utilissez uniquement le cycle Air Froid.
Caoutchouc mousse (tapis, peluches, etc.)	Ne faites pas sécher ces articles à un réglage impliquant de la chaleur. Le non-respect de cette consigne risque de provoquer un risque d'incendie. Utilissez uniquement le cycle Air Froid.
Oreillers	Ajoutez quelques serviettes sèches pour favoriser l'action du tambour et faire gonfler les articles. Ne faites pas sécher des oreillers à base de capoc ou de mousse avec un réglage impliquant de la chaleur. Utilissez uniquement le cycle Air Froid.
Plastiques (rideaux de douche, baches, etc.)	Utilissez le cycle Air Froid ou Temps de Séchage. Réglez le niveau de séchage sur un réglage inférieur ou sur le plus bas.

Attention

N'utilise pas le sèche-linge pour faire sécher des articles qui ne sont pas répertoriés ci-dessus.

Arrêt différé

Vous pouvez régler le sèche-linge de sorte qu'il effectue un cycle sélectionné à l'heure de votre choix.

1. Sélectionnez un cycle avec les options nécessaires.
2. Appuyez plusieurs fois sur le bouton Arrêt Différé pour régler une heure comprise entre 1 heures et 24 heures, par incréments d'une heure.
3. Appuyez sur le bouton Départ/Pause. Le témoin correspondant clignote et l'horloge commence le compte à rebours jusqu'à l'heure réglée.

Remarque

Pour annuler les réglages de la fonction Arrêt Différé, redémarrez le séche-linge à l'aide du bouton Marche/Arrêt.

Sécurité enfants

La fonction Sécurité Enfants empêche les enfants de jouer avec le séche-linge. Lorsque la fonction Sécurité Enfants est activée, seul le bouton Marche/Arrêt est opérationnel.

Pour activer/désactiver la fonction Sécurité Enfants, maintenez les boutons Charges Mixtes et Smart Control ou Anti-pei et Niveau de Séchage simultanément enfoncés pendant 3 secondes.

Remarque

Si la fonction Sécurité Enfants est activée et que le séche-linge est éteint puis rallumé, la fonction Sécurité Enfants reste activée.

Smart check

Si le sèche-linge a détecté un problème, la fonction Smart Check vous permet de vérifier l'état du sèche-linge sur un smartphone. Veuillez noter que la fonction Smart Check ne peut être utilisée qu'avec les smartphones des séries Galaxy et iPhone. Pour utiliser la fonction Smart Check, assurez-vous d'avoir téléchargé l'application Samsung Smart Washer/ Dryer, puis suivez les étapes indiquées ci-dessous.

1. Maintenez les boutons Durée et Charges Mixtes enfoncés pendant 3 secondes, ou appuyez sur le bouton Smart Check. La DEL sur le panneau d'affichage tourne et le code de la fonction Smart Check s'affiche.
2. Sur le smartphone, ouvrez l'application Samsung Smart Washer/Dryer et appuyez doucement sur le bouton Smart Check.
3. Réglez l'appareil photo de votre smartphone sur le code de la fonction Smart Check affiché sur le panneau d'affichage.
4. Si le code d'information est reconnu, l'application fournit des informations détaillées sur le problème ainsi que les instructions supplémentaires.

Remarque

• Si de la lumière est réfléchie sur l'écran du séchelinge, le smartphone peut ne pas reconnaître le code d'information.
• Si le smartphone ne parvient pas à reconnaître le code, saisissez manuellement le code d'information sur le smartphone.

Maintenance

• Ne nettoyez pas le sèche-linge en pulvérisant directement de l'eau dessus.
• Ne le nettoyez pas en utilisant du benzène, du diluant, de l'alcool ou de l'acétone. Cela pourrait entraîner une décoloration, une déformation, des dommages, une électrocution ou un incendie.
• Avant de nettoyer le sèche-linge, veillez à débrancher le cordon d'alimentation.

Panneau de commande

Nettoyez-le avec un chiffon doux et humide. N'utilisez pas de produits de nettoyage abrasifs. Ne vaporisez aucun produit d'entretien directement sur le panneau de commande. Essuyez immédiatement toute éclaboussure ou liquide sur le panneau de commande.

Exterieur

Nettoyez-le avec un chiffon doux et humide. N'utilisez pas de produits de nettoyage abrasifs. Évitez d'utiliser ou de placer des objets tranchants ou lourds près de/sur le sèche-linge. Posez vos produits de nettoyage et désinfectants sur le socle (vendu séparément) ou dans un récipient de stockage séparé.

Tambour

Nettoyez-le avec un chiffon humide imbibé d’un détergent doux et non abrasif adapté aux surfaces en inox. Essuyez les résidus restants avec un chiffon propre et sec.

Filtre à peluches

Nettoyez le filtre à peluches après chaque cycle.

1. Ouvrez le hublot et tirez le filtre à peluches vers le haut pour le retirer.

Maintenance

1. Ouvrez le filtre extérieur et retirez le filtre interieur (A).
2. Dépliez à la fois les filtres intérieur et extérieur.
3. Retirez les peluches présentes sur les deux filtres, puis nettoyez les filtres à l'aide de la brosse de nettoyage.

Remarque

Pour nettoyer les filtres en profondeur, nettoyez-les à l'eau courante, puis faites-les sécher complètement.

1. Placez le filtre interieur dans le filtre extérieur, puis reinserez le filtre à peluches dans sa position d'origine.

Attention

Nettoyez le filtre à peluches après chaque cycle. Si vous ne le faites pas, les performances de séchage risquent de se dégrader. - Ne faites pas fonctionner le sèche-linge si le filtre intérieur n'est pas inséré dans le filtre extérieur. Utiliser le sèche-linge avec un filtre à peluches mouillé peut provoquer des moisissures, des mauvaises odeurs ou une baisse des performances de séchage.

Francais42

Réservoir d'eau

Pour éviter toute fuite, videz le réservoir d'eau après chaque cycle.

1. Avec vos deux mains, tirez le réservoir d'eau (A) en avant pour le retirer.

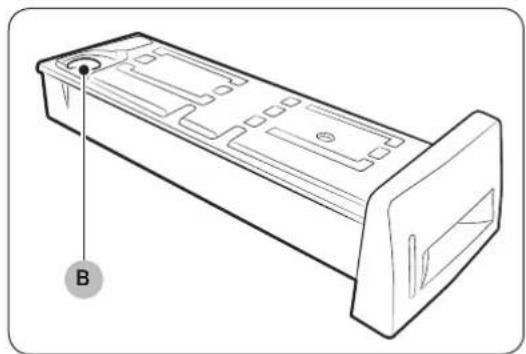

2. Videz l'eau via l'orifice de vidange (B), puis remettez le réservoir d'eau en place.

Remarque

Si vous videz le réservoir d'eau et que vous appuyez sur le bouton Départ/Pause, le témoin correspondant s'éteint.

Échangeur de chaleur

Nettoyez le changeur de chaleur au moins une fois par mois. (ou lorsque la sonnerie retentit et que le voyant du changeur thermique s'allume à l'écran.)

1. Appuyez doucement sur la zone supérieure du cache extérieur (A) pour l'ouvrir.
2. Déverrouillez les fixations (B).
3. Retirez le cache intérieur (C).

Francais44

1. Nettoyez l’échangeur de chaleur à l’aide de la brosse de nettoyage fournie ou d’un aspirateur équipé d’un accessoire brosse. Veillez à ne pas plier ou endommager les ailettes de l’échangeur de chaleur lors du nettoyage. Cela risquerait de réduire les performances de séchage.

Attention

• Afin d'éviter de vous blesser ou de vous brûler, ne touchez pas et ne nettoyez pas l'échangeur de chaleur à mains nues.
• Ne utilisez pas d'eau pour nettoyer l'échangeur de chaleur.
• Nettoyez le cache intérieur à l'aide d'un chiffon doux et humide.
• Réinsérez le cache intérieur dans sa position d'origine, puis verrouillez les fixations.
• Fermez le cache extérieur.

Remarque

Une fois le nettoyage terminé, assurez-vous que les fixations sont verrouillées.

Contrôles

Si vous rencontrez un problème avec votre sèche-linge, consultez tout d'abord le tableau suivant et essayez les suggestions proposées.

Symptôme Action
Le sèche-linge ne fonctionne pas.	• Assurez-vous que le hublot est complètement fermé. • Assurez-vous que le cordon d'alimentation est branché. • Vérifiez le disjoncteur et les fusibles de votre domicile. • Videz le réservoir d'eau. • Nettoyez le filtre à peluches
Le sèche-linge ne chauffe pas.	• Vérifiez le disjoncteur et les fusibles de votre domicile. • Sélectionnez un autre réglage de chaleur que Air Froid. • Vérifiez le filtre à peluches et le filtre de l'échangeur de chaleur. Nettoyez-les si nécessaire. • Le sèche-linge est peut-être en phase de refroidissement du cycle.
Le sèche-linge ne sèche pas.	Vérifiez les points mentionnés ci-dessus, plus... • Assurez-vous que le sèche-linge n'est pas en surcharge. • Triez les articles légers et lourds séparément. • Repositionnez les articles de grandes tailles et volumineux pour assurer un séchage homogène. • Vérifiez que le sèche-linge se vidange correctement. • Pour les petites charges, ajoutez quelques serviettes sèches. • Nettoyez le filtre à peluches et le filtre de l'échangeur de chaleur.
Le sèche-linge est bruyant.	• Vérifiez l'absence de pieces de monnaie, de boutons, de briquets, etc. • Assurez-vous que le sèche-linge est de niveau et repose fermement sur le sol. • Il est possible que le sèche-linge bourdonne à cause de l'air circulant dans le tambour et le ventilateur. Ceci est tout à fait normal.
Le sèche-linge ne sèche pas le linge uniformément.	• Les coutures, poches et autres parties des vêtements sont plus difficiles à sécher que d'autres. Ceci est tout à fait normal. • Triez les articles lourds et légers séparément.
Le sèche-linge émet une odeur étrange.	• Il est possible que le sèche-linge aspire les odeurs domestiques générées dans l'air environnant, puis qu'il les rejette. Ceci est tout à fait normal.
Le sèche-linge s'accroTE avant que le linge ne soit sec.	• Il n'y a pasASFZde linge dans le sèche-linge. Ajoutez plus d'article et reliancez le cycle. • Il y a trop de linge dans le sèche-linge. Retirez des articles et reliancez le cycle.

Francais46

Symptôme Action
Les vêtements sont peluchex.	• Assurez-vous que le filtre à peluches est propre avant chaque cycle.• Faites sécher les articles produitant des peluches (serviettes duveteuses) séparément des vêtements qui attrient ces peluches (pantalons en lin noirs).• Répartissez les charges importantes en plusieurs charges plus petites.
Les vêtements sont encore floissés après le cycle Anti-qli.	• Préférez les petites charges de 1 à 4 articles.• Allégez la charge. Chargez des articles de type similaire.
Les vêtements gardent une odeur après le cycle Air Froid.	• Assurez-vous d'avoir soignement lavé le linge imprégné d'odeurs fortes.

Codes d'information

Si le sèche-linge ne parvient pas à fonctionner, un code d'information devrait apparaître sur l'écran. Consultez le tableau ci-dessous et essayez les suggestions proposées.

Code d'information Signification Action
tC	Problème avec le capteur de température de l'air	Nettoyez le filtré à peluches et/ou le filtré de l'échangeur de chaleur. Si le problème persiste,appelez le centre de dépannage.
tC5	Problème avec le capteur de température du compresseur	Attendez 2 à 3 minutes. Mettez l'appareil sous tension et redémarrez-le.
dC	Fonctionnement du séche-linge avec le hublot ouvert	Fermez le hublot, puis redémarrez l'appareil. Si le problème persiste,appelez le centre de dépannage.
HC Surchauffe du comprésseur Appelez le service de dépannage.
9C2 Tension basse détectée		Vérifiez que le cordon d'alimentation est branché. Si le problème persiste,appelez le centre de dépannage.
5C	Réservoir d'eau pleinLa pompé de vidange est hors service.	Videz le réservoir d'eau, mettez l'appareil sous tension et redémarrez-le. Si le problème persiste,appelez le centre de dépannage.
FIL+tEr (la sonnerie retentit)	L'échangeur de chaleur doit être nettoyé	Nettoyez l'échangeur de chaleur.

Pour tout code non répertorié ci-dessus, ou si le code d'information continue d'apparaître, appelez le centre de dépannage.

Tableau des symboles textiles

Les symboles suivants fournissent des conseils d'entretien des vêtements. Les étiquettes d'entretien des vêtements incluent des symboles relatifs au séchage, au blanchiment, au repassage et au nettoyage à sec, le cas échéant. L'utilisation de ces symboles garantit la cohérence des informations entre les fabricants de vêtements (articles nationaux ou importés). Respectez ces symboles d'entretien afin d'optimiser la durée de vie de votre linge et d'éviter les problèmes de lavage.

Cycle de lavage

	Normal
	Permanent Press / Wrinkle Resistant / Anti-qli
	Gentle / Delicat
	Lavage à la main

Température de l'eau

•••	Chaude
••	Tiède
••	Froide

Remarque

Les points représentent la température appropriée de l'eau de lavage. La plage de températures pour le réglage Hot (Chaude) est comprise entre 41 et 52°C, pour le réglage Warm (Tiède) entre 29 et 41°C et pour le réglage Cold (Froide) entre 16 et 29°C. (La température de l'eau de lavage doit être d'au moins 16°C pour activer les agents nettoyants et obtenir un lavage efficace.)

Agent de blanchiment

○	Tout type d'agent de blanchiment autorisé (si nécessaire)
○	Non chloré (non décolorant) Agent de blanchiment (si nécessaire)
○	Cycle de séchage en machine

Normal

○	Permanent Press / Wrinkle Resistant / Anti-qli
○	Gentle/ Délicut

Instructions spéciales

Séchage en suspension

Séchage sans essorage

Séchage à plat

Réglage de chaleur

ˆˆˆ	Élevée
ˆˆˆ	Moyenne
ˆˆ	Basse
ˆˆ	Toutes températures
ˆˆ	Pas de chaleur/d'air

Prêt à repasser ou températures vapeur

Élevée

Moyenne

Basse

Symboles d'avertissement pour le lavage

	Ne pas laver
	Ne pas tordre
	Agent de blanchiment interdit
	Pas de séchage en machine
	Pas de vapeur (ajoutée au fer à repasser)
	Pas de repassage

Nettoyage à sec

○	Nettoyage à sec
○	Pas de nettoyage à sec
□	Séchage en suspension
□□	Séchage sans essorage
-	Séchage à plat

Protection de l'environnement

Cet appareil a été fabriqué à partir de matériaux recyclables. Si vous décidez de le mettre au rebut, veuillez respecter les normes locales en matière de mise au rebut des déchets. Coupez cordon d'alimentation de façon à ce que l'appareil ne puisse pas être raccordé à une source électrique. Enlevez le hublot pour que des animaux et des jeunes enfants ne se retrouvent pas piégés à l'intérieur de l'appareil.

Caractéristiques techniques

DV9 M52, DV8 M52, DV7 M52 *

TYPE SÉCHE-LINGE À CHARGEMENT NT FRONTAL

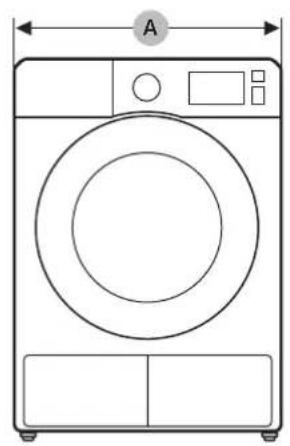

DIMENSIONS	A 600 mm
	B 850 mm
	C 600 mm
	D 640 mm
	E 1095 mm
POIDS 50 kg
NORMES ÉLECTRIQUES	220-240 V / 50 Hz	550-600 W
TEMPÉRATURE AUTORISÉE 5-35 °C

Francais50

DV9 M50, DV8 M50, DV7 M50 *

TYPE SÉCHE-LINGE À CHARGEMENT FRONTAL
DIMENSIONS	A 600 mm
	B 850 mm
	C 600 mm
	D 640 mm
	E 1095 mm
POIDS 50 kg
NORMES ÉLECTRIQUES	220-240 V / 50 Hz	750-850 W
TEMPÉRATURE AUTORISÉE 5-35 °C

Annexe

Données de consommation

Modèle Cycle	Charge (kg)* Énergie (kWh)			Durée maxi. (minutes)
DV9*M52****	Coton**	9 1,56 188
		4,5 0,9 130
	Repassage facile** 9 1	1 130
	Synthétiques 4,5 0,71 86
DV8*M52****	Coton**	8 1,43 169
		4 0,8 120
	Repassage facile** 8 1	02 118
	Synthétiques 4 0,65 80
DV7*M52****	Coton**	7 1,26 148
		3,5 0,73 110
	Repassage facile** 7 0	94 108
	Synthétiques 3,5 0,61 75

*: Poids du linge sec

**: Programme test EN 61121:2013

Les données sans astérisque (*) ont été calculées sur la base du programme test EN 61121:2013.

Les données de consommation peuvent différer des valeurs nominales indiquées ci-dessus, selon la taille de la charge, les types de textiles, les taux d'humidité résiduelle après essorage, les variations de l'alimentation électrique et les éventuelles options supplémentaires sélectionnées.

Francais52

Modèle Cycle	Charge (kg)* Énergie (kWh)			Durée maxi. (minutes)
DV9*M50****	Coton**	9 2,20 190
		4,5 1,12 130
	Repassage facile** 9 1	70 155
	Synthétiques 4,5 0,85 78
DV8*M50****	Coton**	8 1,87 170
		4 1,10 125
	Repassage facile** 8 1	54 140
	Synthétiques 4 0,78 72
DV7*M50****	Coton**	7 1,67 150
		3,5 1,00 120
	Repassage facile** 7 1	43 130
	Synthétiques 3,5 0,67 68

: Poids du linge sec : programme test EN 61121:2013 Les données sans astérisque (*) ont été calculées sur la base du programme test EN 61121:2013. Les données de consommation peuvent différer des valeurs nominales indiquées ci-dessus, selon la taille de la charge, les types de textiles, les taux d'humidité résiduelle après essorage, les variations de l'alimentation électrique et les éventuelles options supplémentaires sélectionnées.

Fiche technique des sèche-linge domestiques

Fiche de données techniques pour les séche-linge domestiques

Tel que détaillé dans le Règlement UE n° 392/2012

Remarque

Chaque astérisque « * » représente un chiffre (de 0 à 9) ou une lettre (de A à Z) qui varie d'un module à l'autre.

Samsung
Nom du modele DV7"M52**** DV8"M52**** DV9"M52****
Capacité kg 7 8 9
Type Condensateur Condensateur Condensateur
Classe énergétique
A+++ (très économe) à D (peu économe) A+++ A+++ A+++
Consommation d'énergie
Consommation d'énergie annuelle (AE_C)1	kWh/an 158,0	176,0	194,0
Sèche-linge automatique Oui Oui Oui
Consommation d'énergie (E_dry) Programme pour coton standard en charge pleine	kWh 1,26 1,43 1,56
Consommation d'énergie (E_dry.1/2) Programme pour coton standard en demi-charge	kWh 0,73 0,80 0,90
mode Off (Éteint) et mode Left-on (Veille)
Consommation d'énergie en mode Off (Éteint) (P_0) en charge pleine	W 0,50 0,50	0,50
Consommation en mode Left-on (Veille) (P_1) en charge pleine	W	5.00	5.00	5.00
Durée du mode Left-on (Veille)	min	10	10	10
Cycle auquel les informations sur l'étiquette et la fiche technique rengoient2		Coton + Niveau de Séchage 2 + (Anti-froissage désactivée)
Durée du programme standard
Durée de programme pondérée Programme pour coton standard en charge pleine et en demi-charge	min	126	141	155
Durée de programme (T_dry) Programme pour coton standard en charge pleine	min	148	169	188
Durée de programme (T_dry.1/2) Programme pour coton standard en demi-charge	min	110	120	130
Classe d'efficacité de condensation
A (très efficace) à G (peu efficace)		B B	B
Efficacité de condensation moyenne en charge pleine	%	81	81	81
Efficacité de condensation moyenne en demi-charge	%	81	81	81
Efficacité de condensation pondérée	%	81	81	81
Niveau sonore
Séchage en charge pleine	dB (A) re 1 pW	65	65	65
Nom de la société		Samsung Electronics Co., Ltd.

Francais54

Samsung
Nom du modele DV7*M50*** DV8*M50*** DV9*M50***
Capacité kg 7 8 9
Type Condensateur Condensateur Condensateur
Classe énergétique
A+++ (très économe) à D (peu économe) A++ A++ A++
Consommation d'énergie
Consommation d'énergie annuelle (AE_C)1	kWh/an 211,0	235,0 258,0
Séche-linge automatique Oui Oui Oui
Consommation d'énergie (E_dry) Programme pour coton standard en charge pleine	kWh 1,67 1,87 2,20
Consommation d'énergie (E_dry.1/2) Programme pour coton standard en demi-charge	kWh 1,00 1,10 1,12
mode Off (Éteint) et mode Left-on (Veille)
Consommation d'énergie en mode Off (Éteint) (P_0) en charge pleine	W	0,50 0,50 0	50
Consommation en mode Left-on (Veille) (P_1) en charge pleine	W	5,00	5,00	5,00
Durée du mode Left-on (Veille)	min	10	10	10
Cycle auquel les informations sur l'étiquette et la fiche technique renvoient2		Coton + Niveau de Séchage 2 + (Anti-froissage désactivée)
Durée du programme standard
Durée de programme pondérée Programme pour coton standard en charge pleine et en demi-charge	min	133	144	156
Durée de programme (T_dry) Programme pour coton standard en charge pleine	min	150	170	190
Durée de programme (T_dry.1/2) Programme pour coton standard en demi-charge	min	120	125	130
Classe d'efficacité de condensation
A (très efficace) à G (peu efficace)		B B	B
Efficacité de condensation moyenne en charge pleine	%	81	81	81
Efficacité de condensation moyenne en demi-charge	%	81	81	81
Efficacité de condensation pondérée	%	81	81	81
Niveau sonore
Séchage en charge pleine	dB (A) re 1 pW	65	65	65
Nom de la société		Samsung Electronics Co., Ltd.

Remarque

1. La consommation d'énergie annuelle est mesurée avec 9 kg et 258 kWh (8 kg et 235 kWh) utilisés par an, sur la base de 160 cycles de séchage du programme standard pour coton en charge pleine et en demi-charge et la consommation des modes de faible puissance. La consommation d'énergie réelle par cycle dépendra de la façon dont l'appareil est utilisé.
2. Le « programme standard pour coton » utilisé en charge pleine et en demi-charge est le programme de séchage standard auquel les informations de l'étiquette et de la fiche renvoient; ce programme est approprié au séchage du linge en coton normalement mouillé et il s'agit du programme le plus efficace en termes de consommation d'énergie pour le coton. Les données de consommation peuvent différer des valeurs nominales indiquées ci-dessus, selon la taille de la charge, les types de textiles, les taux d'humidité résiduelle après essorage, les variations de l'alimentation électrique et les éventuelles options supplémentaires sélectionnées.
