Type de produit	Carte adaptateur série RS232 PCI Express 4 ports
Marque	StarTech.com
Modèle	PEX4S952 / PEX4S952LP
Interface bus	PCI Express x1 (spec 1.1)
Chipset	Oxford OXPCle954
UART	16C950
Nombre de ports	4
Connecteurs externes	4 x DB-9 mâle
Connecteurs internes	1 x LP4 Molex (alimentation)
Taux de transfert max	460 Kbps
Protocole pris en charge	RS-232
Systèmes d'exploitation compatibles	Windows 2000/XP/Server 2003/Vista, Linux Kernel 2.4.x/2.6.x
Alimentation	Via slot PCI Express ; optionnellement via LP4 Molex pour power over serial
Modes d'alimentation des ports	5V, 12V, RI (configurable via jumpers)
Précautions de sécurité	Utiliser un bracelet antistatique ; débrancher l'alimentation avant installation
Garantie	À vie
Support technique	À vie
Contenu de l'emballage	Carte, câble DB9 4 ports, supports profil complet/bas, manuel, CD pilote
Compatibilité emplacements	PCI Express x1, x4, x8, x16
Certifications	FCC classe B

FOIRE AUX QUESTIONS - PEX4S952 StarTech.com

Comment installer la carte PEX4S952 ?

Éteignez l'ordinateur, débranchez l'alimentation, ouvrez le boîtier, insérez la carte dans un emplacement PCI Express libre (x1, x4, x8 ou x16), fixez-la, rebranchez l'alimentation et démarrez. Installez le pilote à partir du CD fourni. Portez un bracelet antistatique pour éviter les dommages.

Quels systèmes d'exploitation sont supportés ?

La carte est compatible avec Windows 2000/XP/Server 2003/Vista (32/64 bits) et Linux Kernel 2.4.x/2.6.x.

Quelle est la vitesse maximale de transmission ?

Le débit maximal est de 460 Kbps par port, grâce à l'UART 16C950.

Puis-je alimenter des périphériques série via la carte ?

Oui, la carte supporte le power over serial. Vous pouvez configurer chaque port en 5V, 12V ou RI (sans alimentation) via des jumpers. Pour une alimentation externe, branchez le connecteur LP4 Molex.

Comment configurer l'alimentation des ports ?

Repérez les jumpers sur la carte. Chaque port a un cavalier pour sélectionner le mode : 5V, 12V ou RI. Consultez la notice pour l'emplacement exact.

La carte est-elle compatible avec tous les emplacements PCI Express ?

Oui, la carte utilise une interface PCI Express x1 mais fonctionne dans les emplacements x4, x8 et x16.

Que faire si la carte n'est pas détectée ?

Vérifiez que la carte est correctement insérée. Assurez-vous que le système dispose d'un emplacement PCI Express libre. Installez les pilotes adaptés à votre système d'exploitation. Consultez le Gestionnaire de périphériques pour voir si des ports COM supplémentaires apparaissent.

Comment vérifier l'installation des pilotes ?

Dans Windows, ouvrez le Gestionnaire de périphériques, développez Ports (COM et LPT). Quatre nouveaux ports COM doivent apparaître. Si ce n'est pas le cas, réinstallez les pilotes.

Où trouver les derniers pilotes ?

Les pilotes sont disponibles sur le site de StarTech.com : www.startech.com/downloads. Saisissez le modèle PEX4S952.

Quelle est la garantie du produit ?

La carte bénéficie d'une garantie à vie contre les défauts de matériaux et de fabrication. Le support technique est également à vie.

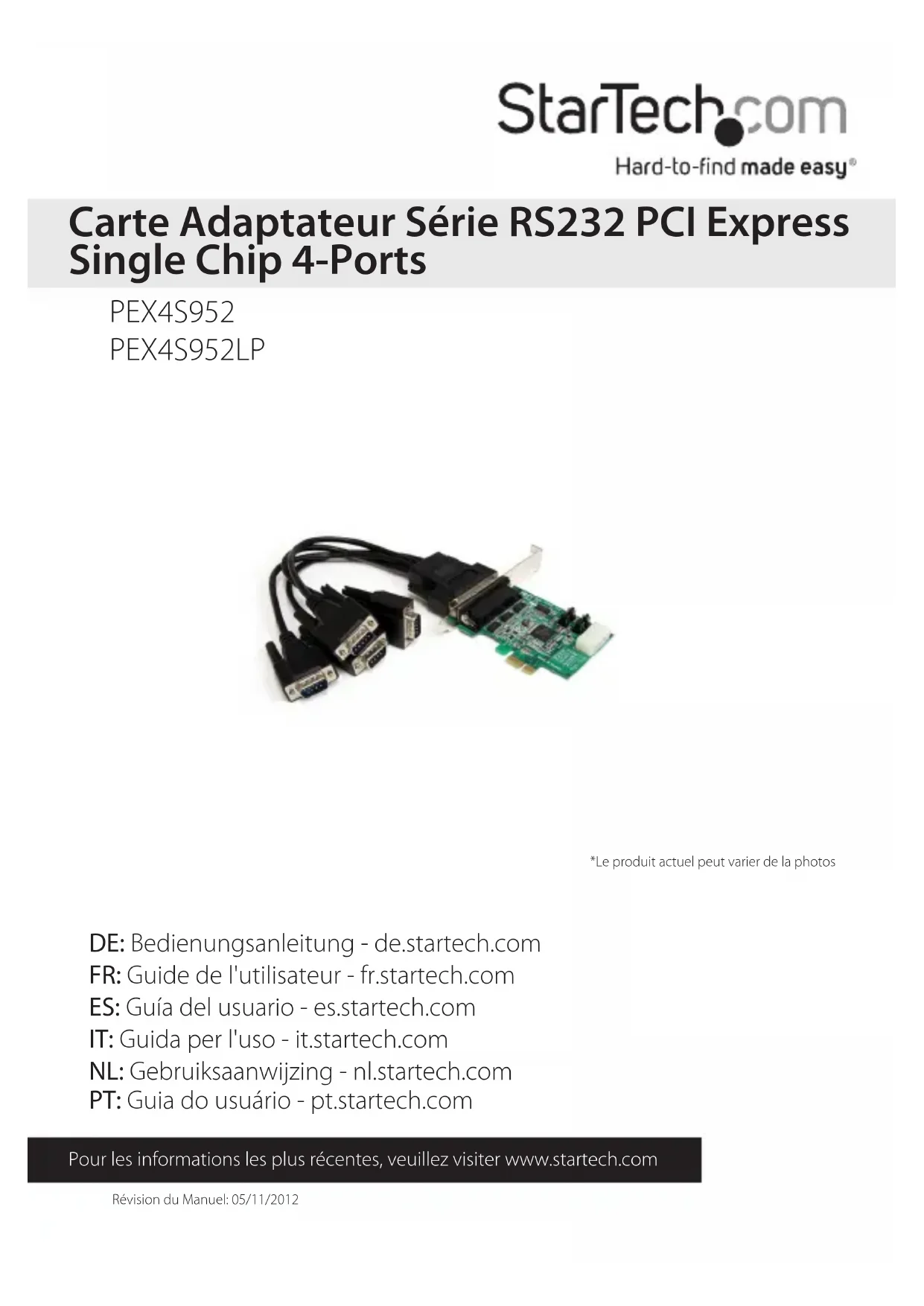

MODE D'EMPLOI PEX4S952 StarTech.com

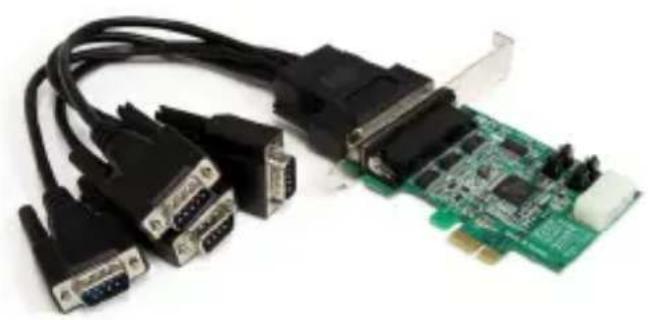

Carte Adaptateur Série RS232 PCI Express Single Chip 4-Ports

PEX4S952

PEX4S952LP

*Le produit actuel peut varier de la photos

FR: Guide de l'utilisateur - fr.startech.com

Pour les informations les plus récentes, veuilles visiter www.startech.com

Déclaration de conformité FCC

Cet équipement a eté testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génére, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causeer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produit pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouraged à essayer de corriger l'interfERENCE par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter votre revendeur ou un technician radio / TV pour de l'aide.

Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés hierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Table des Matieres

Introduction 1

Contenu de l'Emballage 1
Configuration Requise. 1

Installation 2

Réglage du Mode d'Alimentation 2
Installation du Matériel 3
Installation du Pilote 3

Windows® 2000/XP/Server 2003 3
WindowsVista 3

Vérification de l'Installation 4
Windows® 2000/XP/Server 2003/Vista

Specifications 5

Informations sur la Garantie 6

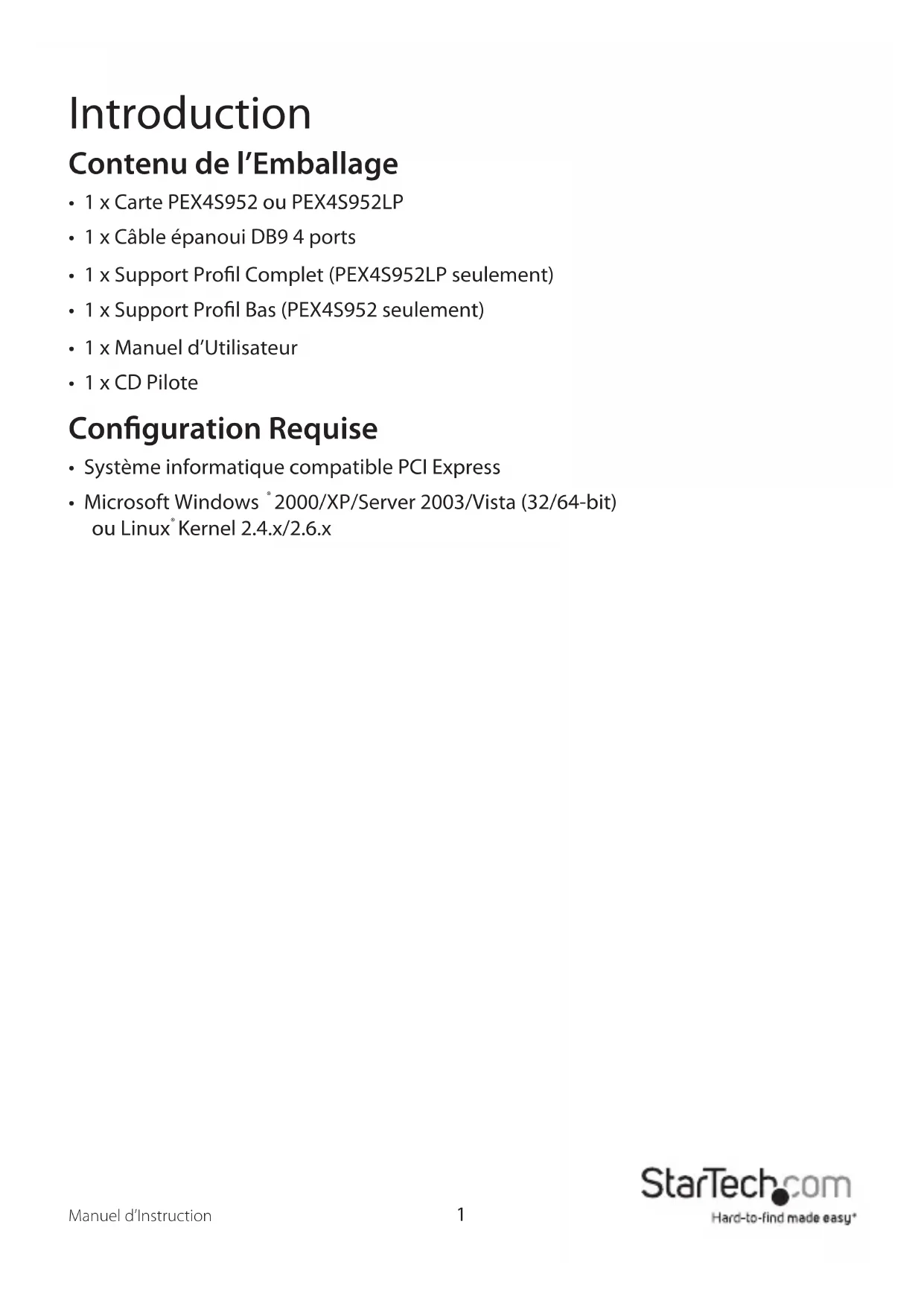

Introduction

Contenu de l'Emballage

• 1 x Carte PEX4S952 ou PEX4S952LP
• 1 x Câble épanoui DB9 4 ports
• 1 x Support Profil Complet (PEX4S952LP seulment)
• 1 x Support Profil Bas (PEX4S952 seulment)
  1 x Manuel d'Utilisateur
  1 x CD Pilote

Configuration Requise

• Système informatique compatible PCI Express
• Microsoft Windows 2000/XP/Server 2003/Vista (32/64-bit) ou Linux Kernel 2.4.x/2.6.x

Installation

ATTENTION! Les Cartes PCI Express, comme tout autre matériel informatique, peuvent être gravement endommagées par l'électricité statique. Assurez-vous que vous étés correctement relié à la terre avant d'ouvrir votre boîtier d'ordinateur ou de toucher votre carte PCI Express. StarTech.com vous recommende de porter un bracelet antistatique lors de l'installation de toute composante informatique. Si un bracelet antistatique est indisponible, déchargez-vous de toute l'accumulation d'électricité statique en touchant une grande surface métallique reliée à la terre ( comme le boîtier de l'ordinateur) pendant plusieurs secondes. Faites également attention à saisir la carte PCI Express par ses bords et non pas par les connecteurs dorés.

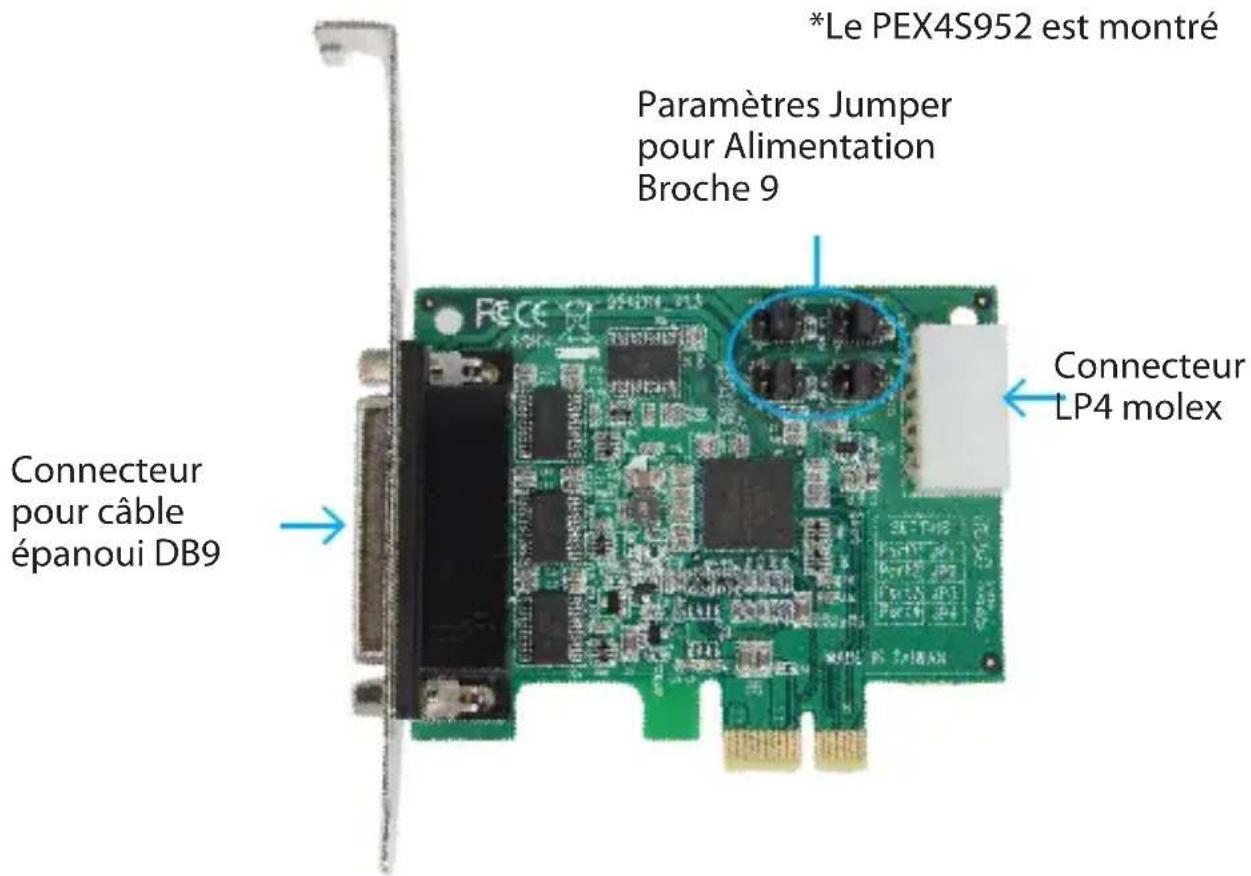

Réglage du Mode d'Alimentation

Cette carte est spécialement conçue pour permettre une alimentation de sortie depuis la nouvelle brochure du/des connecteur(s) DB9 pour les périhériques qui supportent le 'power over serial'. Cette carte permet aux utilisateurs de définir chaque port sur 5V, 12V, ou RI (pas de puissance) via les paramètres de jumper sur la carte. Les utilisateurs peuvent égalementCHOISIR DE REGIER LA PUSSANCE NECESSAIRE DIRECTEMENT A partir de l'alimentation du système en connectant le connecteur d'alimentation LP4 Molex.

Installation du Matériel

1. Éteignez votre ordinateur et les périphériques connectés à l'ordinateur (ex : Imprimantes, disques durs externes, etc). Débranchez le cable d'alimentation à l'arrête de l'alimentation de l'ordinateur.
2. Retirez le capot du boitier de l'ordinateur. Consultez la documentation de votre système informatique pour plus de détails.
3. Localisez un emplacement PCI Express ouvert et retirez le couvercle en métal à l'arrête du boîtier de l'ordinateur. Notez que cette carte fonctionne dans les emplacements PCI Express à voies supplémentaires (ex : emplacements x4, x8 ou x16). 4. Insérez la carte dans l'emplacement PCI Express disponible et fixez le support à l'arrête du boîtier.
4. OPTIONNEL: Si l'alimentation provient du système informatique (voir "Réglage du Mode d'alimentation"), branchez la prise LP4 Molex dans la carte.
5. Replacez le capot sur l'ordinateur.
6. Insérez le cable d'alimentation dans la prise d'alimentation.

Installation du Pilote

Windows® 2000/XP/Server 2003

1. Lorsque l'assistant Nouveau matériel détecté s'affiche sur l'écran, inséréz le CD dans votre lecteur CD-ROM. Si vous étés invite à vous connecter à Windows Update, veillez selectionner l'option "Non, pas cette fois" et cliquez sur Suivant.
2. Sélectionnez l'option "Installer le pilote automatiquement (recommandé)" puis cliquez sur le bouton Suivant.
3. Windows devrait maintainant commencer à chercher les pilotes. Une fois que ce sera terminé, cliquez sur le bouton Terminer.

Windows® Vista

1. Lorsque la fenêtre Nouveau matériel détecté s'affiche sur l'écran, cliquez sur "Recherche et installer le pilote logiciel (recommande)". Si vous étés invite à recherche en ligne, Sélectionnez "Ne pas rechercher en ligne".
2. Lorsque vous étés invite à insérer le disque, insérez le CD de pilotes livre avec la carte dans votre lecteur CD-ROM et Windows va automatiquementrialer à la fouille du CD.
3. Si une fenêtre de dialogue Sécurité Windows apparait, cliquez sur "Installer ce pilote quand même" pour continuer.
4. Une fois le pilote installé, cliquez sur le bouton Fermer.

Vérification de l'Installation

Windows® 2000/XP/Server 2003/Vista

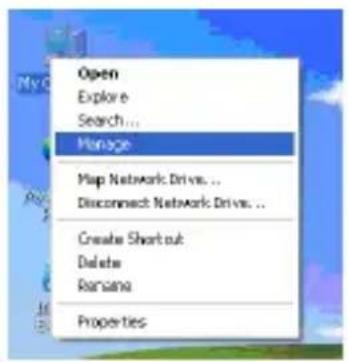

1. A partir du bureau principal, faites un clic droit sur Mon Ordinateur, puis selectionnez Gérer.

1. Dans la nouvelle fenêtre Gestion de l'ordinateur, Sélectionnez Gestionnaire de périphériques dans le panneau gauche de la fenêtre.
2. Double-cliquez sur Ports (COM et LPT). Le nombre approprié de ports COM supplémentaires devrait être visible. Les ports sont prêts à se connecter à de nouveaux dispositifs.

Spcifications

	PEX4S952 PEX4S952LP
Interface Bus PCI Express x1 (base spec 1.1)
Chipset Oxford OXPCle954
UART 16C950
Connecteurs Externes 4 x DB-9 môle
Connecteurs Internes 1 x LP4 molex
Taux Maximum de Transfert de Données	460 Kbps
Protocole pris en charge RS-232
Systèmes d'Exploitation Compatibleles	Windows® 2000/XP/Server 2003/Vista, Linux® Kernel 2.4.x/2.6.x

Support Technique

La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargesements.

Pour les derniers pilotes/logiciels, veuillez visitor www.startech.com/downloads

Informations sur la Garantie

Ce produit est couvert par une garantie à vie.

En outre, StarTech.com garantit ses produits contre les defauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être returnés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pieces et la main d'oeuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage resultant d'une mauvaise utilisation, abus, modification ou l'usure normale.

Limitation de Responsabilité

Enaucuncasla responsabilitédeStarTech.comLtdetStarTech.comUSALLPouleurs dirigeants,administrateurs,employés ou mandataires)ne pourra'êtreengagée pour des dommages (directs ou indirects, speciaux,punitifs, consécutifs ou non), perte de profits,perte d'exploitation,ou touteperte péculinaire,résultant de ou lié à l'utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs.Si ces lois s'appliquent,les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s'appliqueràvous.
