Type de produit	Gyrophare LED
Marque	Epcom
Modèle	X6465R
Dimensions (montage permanent)	L: 5,1 po x H: 4,2 po
Dimensions (montage magnétique)	L: 5,1 po x H: 4,3 po
Poids (montage permanent)	0,6 lb
Poids (montage magnétique)	1,6 lb
Tension (modèle 6465X)	12 à 80 VCC
Tension (modèle 6465X-MG)	12 à 24 VCC
Appel de courant	100 mA
Fréquence d'éclat (mode Pulse 8)	85 FPM
Type de montage	Permanent ou magnétique
Alimentation	Cordon de 15 pieds avec fiche allume-cigare (modèle magnétique)
Couleurs de lentille disponibles	Ambre, Bleue, Transparent, Vert, Rouge
Références lentilles de rechange	R6400LA, R6400LB, R6400LC, R6400LG, R6400LR
Fusible recommandé	3 A sur ligne positive
Garantie	36 mois limitée
Entretien	Nettoyer avec un chiffon doux et sec
Utilisation	Véhicules industriels, avertissement d'urgence
Température de fonctionnement	Non précisée

FOIRE AUX QUESTIONS - X6465R Epcom

Quelle est la tension d'alimentation du X6465R ?

La tension dépend du modèle : pour le modèle 6465X, elle est de 12 à 80 VCC ; pour le modèle magnétique 6465X-MG, de 12 à 24 VCC.

Comment installer la balise en montage permanent ?

Placez l'unité sur la surface souhaitée, marquez les emplacements, percez trois trous de 0,1875 po et un trou pour le fil. Utilisez du matériel n°10 et un œillet pour le passage des fils.

Quelle est la vitesse maximale recommandée avec le montage magnétique ?

La vitesse maximale recommandée est de 65 mph (104 km/h) sur une route bien entretenue, avec la balise placée au centre d'un toit en acier.

Quelles sont les couleurs de lentille disponibles et leurs références ?

Les couleurs disponibles sont : Ambre (R6400LA), Bleue (R6400LB), Transparent (R6400LC), Vert (R6400LG) et Rouge (R6400LR).

Puis-je utiliser un interrupteur pour contrôler la balise ?

Oui, vous pouvez employer un interrupteur sur la ligne positive pour contrôler l'allumage et l'arrêt. Un fusible de 3 A doit être installé sur cette ligne.

Que faire si la lentille est endommagée ?

N'utilisez pas de pièces cassées. Remplacez la lentille par une lentille de rechange correspondant à la couleur souhaitée (références R6400L*). Contactez le distributeur si nécessaire.

Quelle est la durée de la garantie ?

La garantie limitée est de 36 mois à compter de la date d'achat. Elle couvre les vices de fabrication et de main-d'œuvre.

Est-il sécuritaire d'utiliser la balise sans lentille ?

Non, l'utilisation sans lentille endommagera le produit et ces dommages ne sont pas couverts par la garantie.

Quelle est la fréquence d'éclat en mode Pulse 8 ?

La fréquence d'éclat est de 85 FPM (éclats par minute) en mode Pulse 8.

Comment nettoyer la balise ?

Utilisez un chiffon doux et sec pour nettoyer la lentille et le boîtier. Évitez les produits abrasifs qui pourraient rayer la surface.

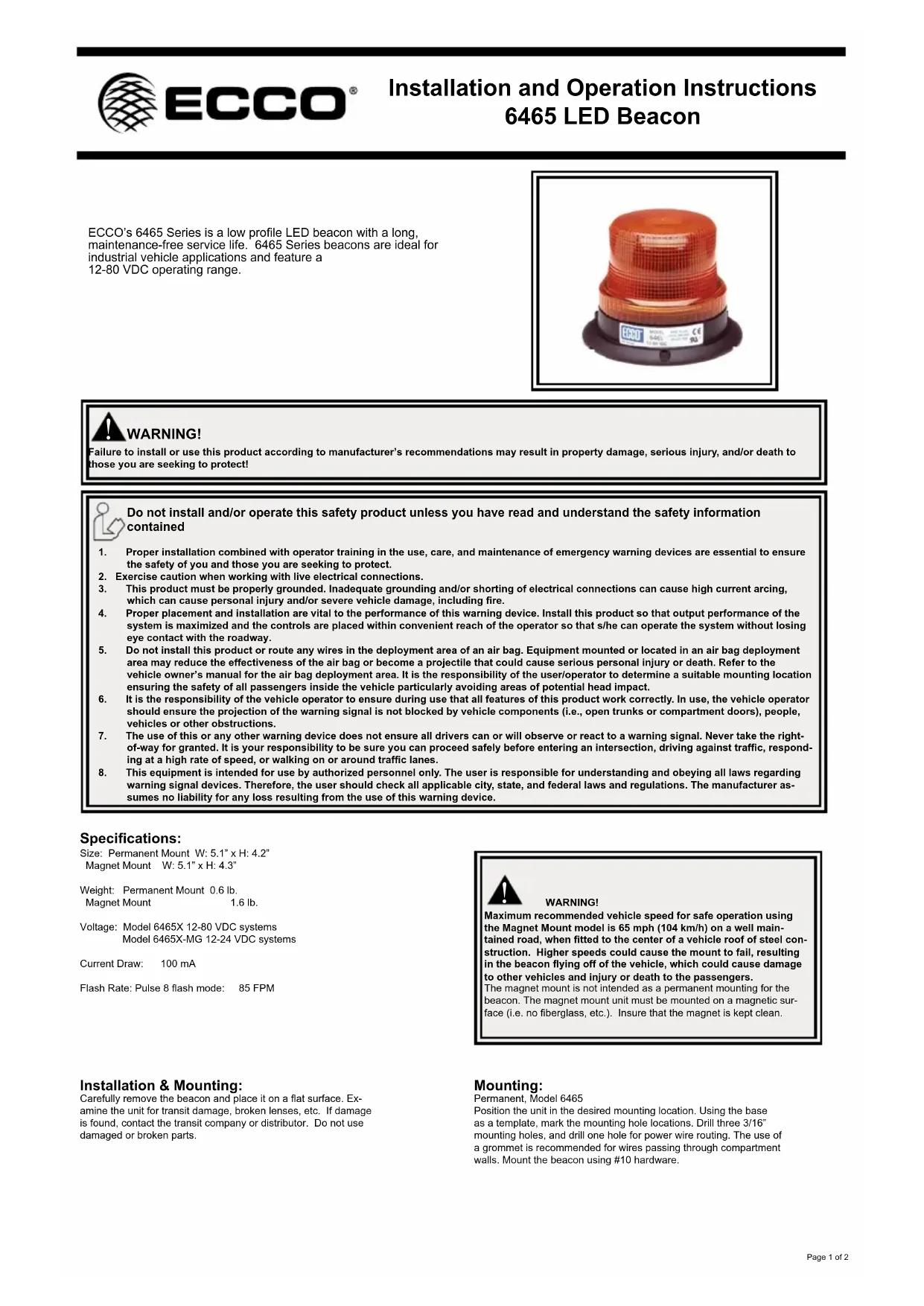

MODE D'EMPLOI X6465R Epcom

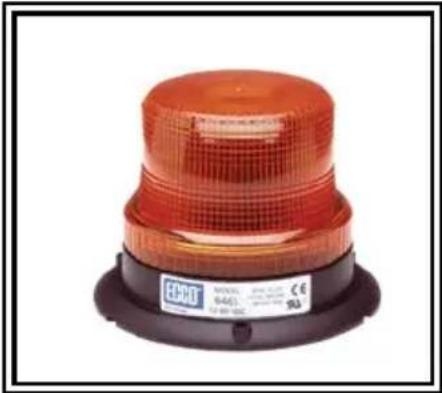

La série 6465 d'Ecco est une balise DEL discreté avec une longue durée de vie utilis sans besoin de maintenance. Les balises de la série 6465 sont idéales pour les applications de vehicules industriels et ont une plage de fonctionnement de 12 à 80 V CC.

AVERTISSEMENTI

Le non-respect des recommandations d'installation ou d'utilisation du fabricant peut entrainer des matériels, de graves blessures et/ou votre mort et celle de ceux que vous cherchez à protégger!

N'installé et/ou n'utilise ce produit de sécurité que si vous avez lu et compris les informations de sécurité contenues dans ce manuel.

1. Une bonne installation et une parfaite connaissance de l'utilisation, de l'entretien et de la maintenance des dispositifs d'advertisement d'urgence sont essentielles pour assurer toute sécurité et celle des personnes que vous cherchez à protégger.
2. Faibles preuve de prudence lorsque vous manipuez des connexions électriques.
3. Ce produit doit etre correctement mis a la terre. Une mise a la terre inappropriee et/ou un court-circuitage des connexions electriques neuvent entrainer des arcs electriques de haute Intensite qui neuvent, au leur tour, provoquer des blessures et/ou de graves dommages au vehicule, notament des incendes.
4. Un placement et une installation appropriés sont indispensablees au bon fonctionnement de ce dispositif d'avertissement. Installeze ce produit pour que les performances de sortie du système seront maximisées et que les contrôles soient à portée de main du conducteur pour lui permettre d'utiliser le système sans quitter des yeux la zone de travail.
5. Ni I installation de ce produit ni le passage des cables ne doit entraver le deploement d'un coussin gonfable. L'equipement monte ou localise dans la zone de deploement d'un coussin gonfable peut réduire l'efficacité du coussin gonfable ou se transformer en projeté pouvant provoquer des blessures graves ou la mort. Reportez-vous au manuel de l'usage de la voiture pour connaître la zone de deploiment du coussin gonfable. Il est de la responsabilité de l'utilisateur/l'opérateur de déterminer un emplacement de montage adapté, garantissant la sécurité de tous les passagers du vehicule en evitant particulièrement les zones de chocs potentiels au niveau de la tete.
6. Pendant l'utilisation, il incombe au conducteur du vehicule de s'assurer que toutes les fonctions de ce produit sont parfaitement opérationnelles. Lors de l'utilisation, le conducteur du vehicule doit s'assurer que la projection du signal d'advertisement n'est pas bloquée par des composants du vehicule (p. ex., coffres ouverts ou portes de compartmentement ouvertes), des personnes, des vehicules ou d'autres obstacles.
7. L'utilisation de ce dispositif ou de tout autre dispositif d'ajretissement ne garantit pas que tous les conducteurs verront le signal d'ajretissement ni qu'ils agiront en consquence. Ne tenez jamais la priorite pour acquise. Vous etes tenu de vous assurer que vous pourrez agir en toute sécurité avant de vous engager dans une intersection, conduire en sens inverse de la circulation, réagir a une vitesse elevée ou marcher sur des voies de circulation ou autour d'elles.
8. Cet équipement est conqu pour n'etre utilise que par du personnel autorisé. L'utilisateur est tenu de comprendre l'ensemble des lois concernant les dispositifs d'advertissement d'urgence, et de les respecter. L'utilisateur est donc tenu de vérifier toutes les reglementations et lois municipales, nationales et federales applicables. Le fabricant n'assume aucune responsabilité pour toute perte resultant de l'utilisation de ce dispositif d'advertissement.

\section*{Caracteristiques techniques}

Dimensions: Montage définitif 1:5,1 po. x H:4.2"

Montage magnétique I:5,1 po. xH:4.3"

Poids: Montage définitif 0,6 lb.

Montage magnétique 1,6 lb.

Tension : Systemes du modele 6465X, 12 à 80 VCC

Systèmes du modele 6465X-MG,12 à 24 VCC

Appel de courant: 100 mA

Frequence d'éclat: Mode de Pulse 8: 85 FPM

ERTISSEMENT!

La vitesse maximale recommende du vehicule pour un fonctionnement sur avec le mode de montage magnétique est de 65 mph (104 km/h) sur une route bien entretenue, lorsque l'unité est placée au centre d'un toit de vehicule en acier. Si vous roulez à des vittesses élevées, la balise pourrait se détacher du vehicule et endommager d'autres vehicules, et blesser voir tuer les passagers.

Le montage magnétique n'est pas destiné à être un montage permanent de la balise. L'unité à montage magnétique doit être montée sur une surface magnétique (pas de fibres de verre, etc.). Assurez-vous de gérer l'aimant propre.

Installation et montage :

Sortez delicatement la balise et place-la sur une surface plane. Assurez-vous que le unité n'a pas ete endommagee par le transport, que les lentilles ne sont pas cassetes, etc. Si you reperez un dommage, contactez le distributeur ou la société de transport. N'utilise pas de pieces cassetes ou abimees.

Montage :

Permanent,modele 6465

Placez l'unité sur la surface de montage souhaitée. En vous aidant de la base, marquez les emplacements des orifices de montage. Percez trois orifices de montage de 0,1875 po. et perzez un trou pour l'acheminement du fil d'alimentation.

L'utilisation d'un œillet est recommendée pour les fils passant à travers les parois du compartment. Installez la balise avec le matériel n° 10.

Important! Cette unité est un outil de sécurité et doit être reliée à son propre point d'impulsion distinct muni d'un fusible pour assurer son fonctionnement continu au cas où un autre accessoire électrique tomberait en panne.

Montage :

Temporaire,modele6465-MG

Le modele 6465-MG est livre avec un aimant, un cordon de quinze pieds et une fiche allume-cigare. Un kit de montage magnetique existe également pour le modele 6465.

Remarque: Ces unités ne sont pas scelledes sur la partie inférieure. Pour le fonctionnement dans un environnement extrément humide ou comme protection supplémentaire contre l'humidité, il est recommendé de sceller l'orifice de sorte du cable sur la partie inférieure avec un matériel d'étanchéité flexible.

Remarque: si vous faites fonctionner le vehicule sans la lentille installee sur le produit, vous causerez des dommages NON couverts par la garantie.

ATTENTION : HAUTE TENSION ! Avant l'entretien de la lampe, désactivez l'unité et attendez cinq minutes.

Câblage :

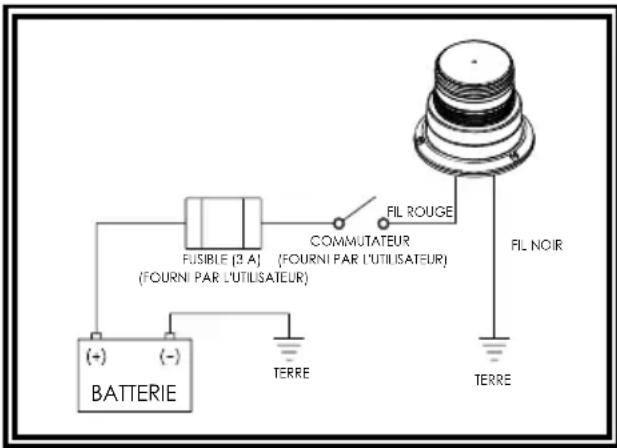

Le raccordement de cette configuration est tel queprésenté dans la figure 1 ci-dessous. La ligne positive doit dispose d'un fusible 3 ampères, tel que décrit. Il est possible d'employer un interrupteur pour contrôler la fonction d'allumage et d'arrêt.

FIGURE 1

Pièces de rechange :

Description

Référence

Lentille: Ambre

R6400LA

Bleue

R6400LB

Transparent

R6400LC

Vert

R6400LG

Rouge

R6400LR

Garantie limitée et limitation de responsabilité du fabricant :

Le fabricant garantit qu'a la date d'achat ce produit sera conforme aux caractéristiques techniques définies par ses soins (disponibles sur demande) et qu'il est exempt de vices de fabrication et de main-d'oeuvre. La presente garantie limite est valable trente-six (36) mois à compter de la date d'achat. D'autres garanties peuvent s'applique. Pour plus d'informations, contactez le fabricant. Le fabricant réparera ou remplacera, à son entière discrétion, tout produit qu'il jugera défectueux, sous réserve de la presente garantie limite.

LA PRESENTE GARANTIE LIMITEE EST NULLE ET NON AVENUE EN CAS D'ENDOMMAGEMENT DE PIECES OU DE PRODUITS RÉSULTANT D'UNE ALTERNATION, D'UN ACCIDENT, D'UN ABUS, D'UNE MAUVAISE UTILISATION, D'UNE NÉGLIGENCE, DE MODIFICATIONS NON AUTORISEES, D'UN INCENDIE OU D'UNE DANGER, D'UNE MAUVAISE INSTALLATION OU D'UN FONCTIONNEMENT INCORRECT; OU ENCORE D'UN ENTRETIEN NON CONFORME AUX PROCÉDURES D'ENTRETIEN Définiées dans LES INSTRUCTIONS D'INSTALLATION ET D'UTILISATION DU FABRICANT.

LES DÉCLARATIONS OU OBSERVATIONS ORALES AU SUJET DU PRODUIT QUI POURRAIENT AVOIR ÉTÉ FAITES PAR DES VENDEURS, DES REVENDEURS, DES AGENTS OU D'AUTRES REprésentANTS DU FABRICANT NE CONSTITUENT PAS DES GARANTIES. LA PRESENTE GARANTIE LIMÉNT DE PEUT ÉTRE MODIFIÉE ET SON CHAMP D'APPLICATION NE PEUT ÉTRE ÉLARGI EXCEPTE EN VERTU D'UN ACCORD ÉCRIT SIGNÉ PAR UN REprésentANT AUTORISÉ DU FABRICANT QUI FAIT EXPRESSÉMÉ RÉFERENCE À LA PRESENTE GARANTIE.

Exclusion d'autres garanties: LE FABRICANT N'ACCORDE AUCUNE AUTRE GARANTIE, EXPRESSE OU TACITE. LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGEPARTICULIER SONT EXCLUES ET NE S'APPLIQUERONT PAS AU PRODUIT. LE SEUL ET UNIQUE RECOURS DE L'ACHETEUR CONTRE LE FABRICANT CONCERNANT LE PRODUIT ET SON UTILISATION, QUEL QUE SOIT LE FONDERMENT DE RESPONSABILITÉ INVOQUÉ (RESPONSABILITÉ CONTRACTUELLE, DÉLICTUELLE OU AUTRE), SERA LE REMPLACEMENT OU LA RÉPARATION DU PRODUIT COMME INDIQUÉ CI-DESSUS.

Limitation de responsabilité: EN CAS DE RESPONSABILITÉ POUR DES DOMMAGES DÉCOULANT DE LA PRESENTE GARANTIE LIMITEE OU TOUTE AUTRE RECLAMATION RELATIVE AUX PRODUITS DU FABRICANT, LA RESPONSABILITÉ DU FABRICANT SE LIMITERA AU MONTANT PAYÉ POUR LE PRODUIT LORS DE L'ACHAT INITIAL. LE FABRICANT NE SERA EN AUCUN CAS RESPONSABLE DU MANQUE À GAGNER, DU COÛT DE L'ÉQUIPEMENT DE SUBSTITUTION OU DE LA MAIN-D'ÉVivre, DES DOMMAGES MATériELS OU D'AUTRES DOMMAGESPARTICULARIS, INDIRECTS OU ACCESSOIERS FONDÉS SUR UN RECLAMATION POUR RUIPTURE DE CONTRAT, MAUVAISE INSTALLATION, NÉGLENCE OU TOUTE AUTRE RECLAMATION, MÉME SI LE FABRICANT OU L'UN DE SES REprésentANTS A ETÉ INFORMÉ DE L'EVENTUALITE DE TELS DOMMAGES. LE FABRICANT NE S'ACQUITTERA D'AUCUNE AUTRE OBLIGATION OU RESPONSABILITÉ QUANT AU PRODUIT OU SA VENTE, SON FONCTIONNEMENT ET SON UTILISATION, ET N'ADMET NI N'AUTORISE L'HYPOTHÉSE DE TOUTE AUTRE OBLIGATION OU RESPONSABILITÉ EN RELATION AVEC CE PRODUIT.

La presente garantie limitée you accorde des droits juridiques specifiques. You pouze egalement jour d'autres droits, lesquels peuvent varier d'un et a l'autre. Certains Etats n'autorisent pas l'exclusion ou la limitation de dommages indirects ou accessoires.

ECCO

833 West Diamond St

Boise, Idaho 83705

Le Service Client

États-Unis 800.635.5900

Royaume-Uni [phone]

AUS [phone]

www.eccoesg.com
