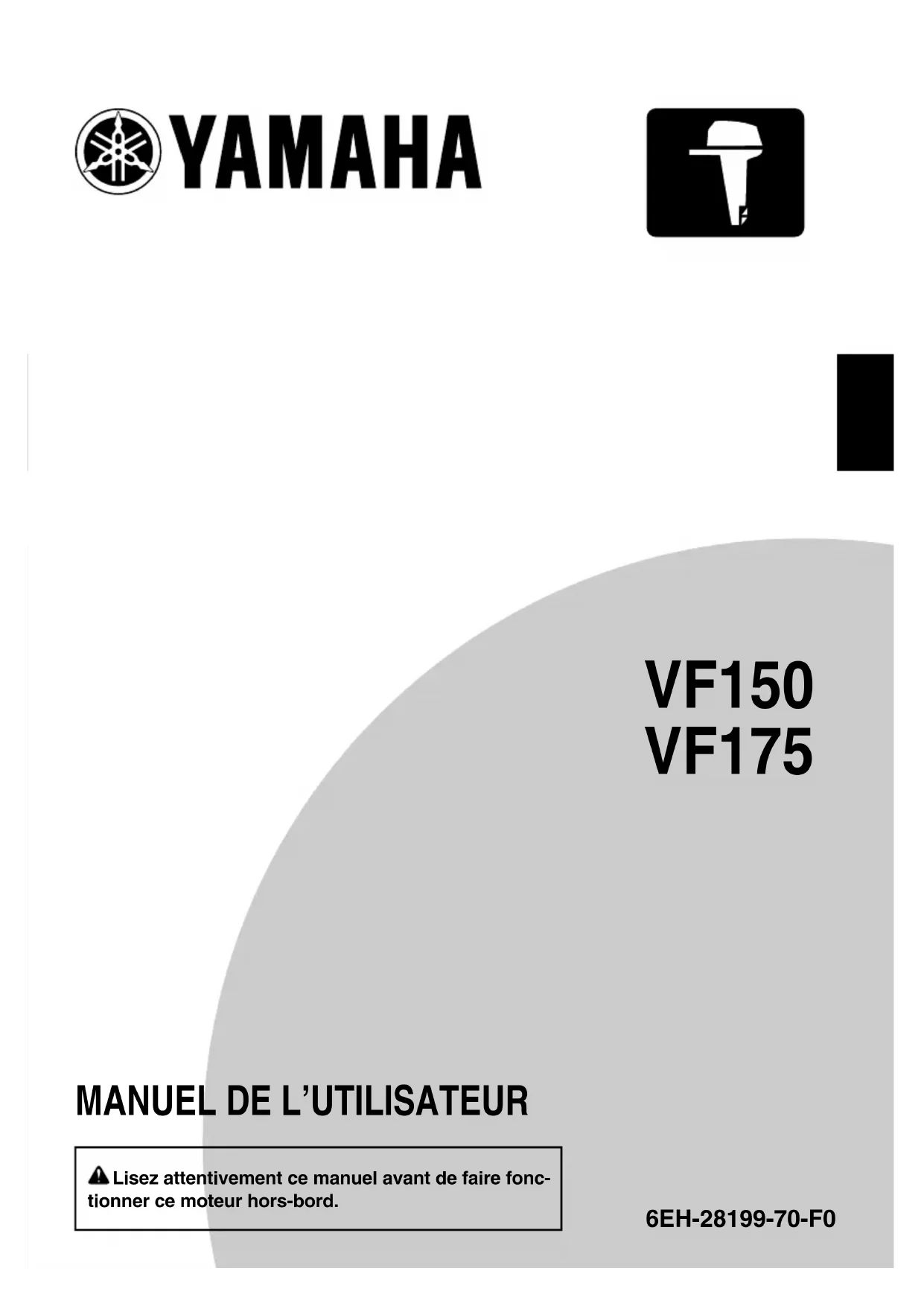

MODE D'EMPLOI VF175 (2020) YAMAHA

VF150 VF175 6EH-28199-70-F0 Lisez attentivement ce manuel avant de faire fonc- tionner ce moteur hors-bord. MANUEL DE L’UTILISATEURLisez attentivement ce manuel avant de faire fonctionner ce moteur hors- bord. Conservez ce manuel à bord dans un sac étanche lorsque vous navi- guez. Ce manuel doit accompagner le moteur hors-bord s’il est vendu.FMU25108 Avis au propriétaire Nous vous remercions d’avoir sélectionné un moteur hors-bord Yamaha. Le présent ma- nuel de l’utilisateur comporte les informations requises pour une utilisation, un entretien et des manipulations corrects. La bonne com- préhension de ces instructions assez sim- ples contribuera à vous procurer un maxi- mum de satisfactions de votre nouveau Yamaha. Si vous avez des questions relati- ves au fonctionnement ou à l’entretien de vo- tre moteur hors-bord, consultez un distribu- teur Yamaha. Les informations importantes contenues dans le présent manuel de l’utilisateur sont mises en évidence de la façon suivante. : C’est le symbole d’alerte de sécurité. Il sert à vous alerter en cas de risques de bles- sures potentiels. Conformez-vous à tous les messages de sécurité qui suivent ce symbole afin d’éviter toute blessure, voire la mort. FWM00782 Un AVERTISSEMENT indique une situ- ation dangereuse qui, si elle ne peut être évitée, pourrait entraîner des blessures graves, voire la mort. FCM00702 Un ATTENTION indique les consignes spéciales qui doivent être respectées afin d’éviter d’endommager le moteur hors- bord ou d’autres biens. REMARQUE: Une REMARQUE fournit des informations importantes qui facilitent et expliquent les dif- férentes procédures. Yamaha travaille continuellement à l’amélio- ration de la conception et de la qualité de ses produits. Par conséquent, bien que le pré- sent manuel contienne les dernières infor- mations produit disponibles au moment de la mise sous presse, il peut y avoir de légères différences entre votre moteur hors-bord et le présent manuel. Si vous avez des questions au sujet du présent manuel, consultez votre revendeur Yamaha. Pour garantir la longévité de ce produit, Yamaha recommande que vous utilisiez le produit et que vous appliquiez les inspections et l’entretien périodiques spécifiques en sui- vant correctement les instructions du manuel de l’utilisateur. Tout dommage résultant de la négligence de ces instructions n’est pas cou- vert par la garantie. Certains pays appliquent des lois ou des ré- glementations interdisant aux utilisateurs de faire sortir le produit du pays où il a été ache- té, et il peut s’avérer impossible d’enregistrer le produit dans le pays de destination. De plus, la garantie peut ne pas s’appliquer dans certaines régions. Si vous planifiez d’emme- ner le produit dans un autre pays, consultez le revendeur chez qui le produit a été acheté pour des informations complémentaires. Si le produit a été acheté d’occasion, veuillez consulter votre revendeur le plus proche pour votre réenregistrement de client et pour être habilité à faire appel aux services spécifiés. REMARQUE: Le VF150LA, VF150XA, VF175LA, VF175XA et les accessoires standard ser- vent de base aux explications et aux illustra- tions contenues dans le présent manuel. De ce fait, certaines caractéristiques peuvent ne pas s’appliquer à tous les modèles. Informations importantes sur le manuelFMU25123 VF150, VF175

MANUEL DE L’UTILISATEUR

©2020 par Yamaha Motor Co., Ltd. 1ère Edition, février 2020 Tous droits réservés. Toute réimpression ou utilisation non autorisée sans la permission écrite de Yamaha Motor Co., Ltd. est explicitement interdite. Imprimé au Japon Informations importantes sur le manuelInformations de sécurité.................. 1 Sécurité du moteur hors-bord...

• Hélice p. 1
• Pièces en rotation p. 1
• Pièces brûlantes p. 1
• Choc électrique p. 1
• Système de trim p. 1
• Cordon de coupure du moteur p. 1
• Essence p. 2
• Exposition au carburant et coulures p. 2
• Monoxyde de carbone p. 2
• Modifications p. 2
• Sécurité de la navigation p. 2
• Alcool et médicaments p. 2
• Gilets de sauvetage p. 2
• Baigneurs p. 3
• Passagers p. 3
• Surcharge p. 3
• Evitez les collisions p. 3
• Collisions avec des objets flottants ou immergés p. 4
• Météo p. 4
• Initiation du passager p. 4
• Publications sur la sécurité de la navigation p. 4
• Lois et réglementations p. 4
• Informations générales p. 6
• Enregistrement des numéros d’identification p. 6
• Numéro de série du moteur hors-bord p. 6
• Numéro de clé p. 6
• Déclaration CE de conformité (DoC) p. 6
• Étiquette CE p. 7
• Étiquette marquant la conformité p. 7
• Lisez les manuels et les étiquettes p. 9
• Etiquettes d’avertissement p. 9
• Enregistrement des données du moteur p. 11
• Spécifications et exigences p. 13
• Spécifications p. 13
• Conditions d’installation p. 14
• Puissance nominale du bateau p. 14
• Montage du moteur hors-bord p. 14
• Conditions de commande à distance p. 14
• Exigences pour la batterie p. 15
• Spécifications de la batterie p. 15
• Sélection de l’hélice p. 15
• Sécurité de démarrage embrayé p. 16
• Exigences concernant l’huile moteur p. 16
• Exigences pour le carburant p. 17
• Essence p. 17
• Eau boueuse ou acide p. 18
• Peinture antifouling p. 18
• Exigences relatives à l’élimination du moteur hors-bord p. 18
• Equipement de secours p. 18
• Informations sur le contrôle des émissions p. 18
• Etiquettes à étoiles p. 19
• Composants p. 21
• Diagramme des composants p. 21
• Eléments optionnels p. 24
• Boîtier de commande à distance p. 24
• Levier de commande à distance p. 25
• Commande de verrouillage de point mort p. 25
• Accélérateur au point mort p. 26
• Régleur de friction de l’accélérateur p. 26
• Cordon du coupe-circuit du moteur et agrafe p. 27
• Interrupteur principal p. 28
• Interrupteur de trim sur la commande à distance p. 28
• Interrupteur de trim sur le capot inférieur p. 29
• Dérive avec anode Table des matièresLevier support de relevage pour modèle à système de trim p. 29

• Levier de verrouillage du capot p. 30
• Dispositif de rinçage p. 31
• Filtre à carburant p. 31
• Axe de support de relevage (optionnel) p. 31
• Instruments et indicateurs p. 33
• Compte-tours numérique p. 33
• Compte-tours p. 33
• Indicateur de trim p. 33
• Compteur d’heures p. 33
• Indicateur d’alerte de faible pression d’huile p. 34
• Indicateur d’alerte de surchauffe p. 34
• Indicateur de vitesse numérique p. 34
• Indicateur de vitesse p. 35
• Jauge de carburant p. 35
• Compteur journalier / Horloge / Voltmètre p. 35
• Indicateur d’alerte de niveau de carburant p. 36
• Indicateur d’alerte de faible tension de la batterie p. 37
• Indicateur de gestion de carburant p. 37
• Indicateur de débit de carburant p. 37
• Indicateur de consommation de carburant / Indicateur d’économie de carburant / Synchroniseur de régime de moteurs jumeaux p. 38
• Indicateur d’alerte du séparateur d’eau p. 39
• Compteurs multifonction 6Y8 p. 40
• Système de commande du moteur p. 44
• Système d’alerte p. 44
• Alerte de surchauffe p. 44
• Alerte de faible pression d’huile p. 44
• Alerte du séparateur d’eau p. 45
• Installation p. 47
• Installation p. 47
• Montage du moteur hors-bord p. 47
• Opération p. 49
• Fonctionnement pour la première fois p. 49
• Plein d’huile moteur p. 49
• Rodage du moteur p. 49
• Connaissez votre bateau p. 50
• Contrôles avant le démarrage du moteur p. 50
• Niveau de carburant p. 50
• Dépose du capot supérieur p. 50
• Système d’alimentation p. 51
• Commandes p. 51
• Cordon du coupe-circuit du moteur p. 51
• Huile moteur p. 52
• Moteur hors-bord p. 52
• Dispositif de rinçage p. 52
• Installation du capot supérieur p. 53
• Contrôle du système de trim p. 54
• Batterie p. 55
• Remplissage de carburant p. 55
• Utilisation du moteur p. 56
• Branchement de l’alimentation p. 56
• Démarrage du moteur p. 56
• Contrôles après le démarrage du moteur p. 58
• Eau de refroidissement p. 58
• Mise à température du moteur p. 59
• Procédure de préchauffage du moteur p. 59
• Contrôles après la mise à température du moteur p. 59
• Changement de vitesses p. 59
• Contacteurs d’arrêt p. 59
• Changement de vitesses p. 59
• Arrêt du bateau p. 61
• Arrêt du moteur p. 61
• Procédure d’arrêt du moteur Table des matièresRéglage du trim du moteur hors-bord p. 61

• Réglage de l’angle de trim p. 62
• Réglage du trim du bateau p. 63
• Relevage et abaissement p. 63
• Procédure de relevage p. 64
• Procédure d’abaissement p. 67
• Eaux peu profondes p. 68
• Navigation en eau peu profonde p. 68
• Navigation dans d’autres conditions p. 69
• Entretien p. 70
• Transport et remisage du moteur hors-bord p. 70
• Remisage du moteur hors-bord p. 70
• Procédure p. 70
• Lubrification p. 72
• Rinçage du passage d’eau de refroidissement p. 72
• Nettoyage du moteur hors-bord p. 73
• Contrôle des surfaces peintes du moteur hors-bord p. 73
• Entretien périodique p. 74
• Pièces de rechange p. 74
• Conditions d’utilisation éprouvantes p. 74
• Tableau de maintenance 1 p. 75
• Tableau de maintenance 2 p. 78
• Graissage p. 79
• Inspection de la bougie p. 81
• Contrôle du régime de ralenti du moteur p. 82
• Renouvellement de l’huile moteur p. 82
• Remplacement du filtre à huile moteur p. 87
• Pourquoi Yamalube p. 88
• Vérification des fils et des connecteurs p. 89
• Inspection de l’hélice p. 90
• Dépose de l’hélice p. 90
• Installation de l’hélice p. 91
• Renouvellement de l’huile pour engrenages p. 92
• Inspection et remplacement des anodes p. 94
• Inspection de la batterie p. 95
• Connexion de la batterie p. 95
• Déconnexion de la batterie p. 96
• Dépannage p. 98
• Recherche de pannes p. 98
• Action temporaire en cas d’urgence p. 102
• Dommage dû à un impact p. 102
• Remplacement du fusible p. 102
• Le système de trim ne fonctionne pas p. 103
• L’alerte du séparateur d’eau est activée après avoir quitté le port p. 104
• Traitement d’un moteur hors-bord submergé p. 105
• Index Table des matièresFMU33623 Sécurité du moteur hors-bord Observez ces précautions en permanence. FMU36502 Hélice Les personnes qui entrent en contact avec l’hélice risquent de se blesser ou d’être tuées. L’hélice peut continuer à tourner mê- me lorsque le moteur est au point mort, et les arêtes vives de l’hélice peuvent couper, mê- me à l’arrêt. p. 106

Arrêtez le moteur si une personne se trou- ve dans l’eau à proximité de vous.

Maintenez les personnes hors de portée de l’hélice, même lorsque le moteur est coupé. FMU40272 Pièces en rotation Les mains, les pieds, les cheveux, les bijoux, les vêtements, les sangles de gilet de sau- vetage, etc., risquent d’être happés par les pièces internes en rotation du moteur, ce qui peut provoquer de graves blessures, voire la mort. Laissez le capot en place autant que pos- sible. Ne retirez pas et ne replacez pas le ca- pot supérieur pendant que le moteur tourne. Faites uniquement fonctionner le moteur avec le capot supérieur déposé conformé- ment aux instructions spécifiques du manuel. Gardez les mains, les pieds, les cheveux, les bijoux, les vêtements, les sangles de gilet de sauvetage, etc., à l’écart des pièces en rota- tion exposées. FMU33641 Pièces brûlantes Pendant et après l’utilisation, les pièces du moteur sont suffisamment brûlantes que pour occasionner des blessures. Evitez de toucher des pièces qui se trouvent sous le capot supérieur tant que le moteur n’a pas refroidi. FMU33651 Choc électrique Ne touchez aucun composant électrique pendant le démarrage et le fonctionnement du moteur. Ils peuvent provoquer un choc électrique ou une électrocution. FMU46150 Système de trim Un membre de votre corps risque de se co- incer entre le moteur hors-bord et le support de fixation lorsque le moteur hors-bord est relevé ou abaissé. Veillez à toujours vous te- nir à l’écart de cette zone. Assurez-vous que personne ne se trouve dans cette zone avant d’actionner le mécanisme de trim. Les interrupteurs de trim fonctionnent même lorsque vous amenez l’interrupteur principal sur la position “ ” (arrêt). Veillez à ce que les personnes se tiennent à l’écart des inter- rupteurs de trim lorsque vous travaillez sur le moteur hors-bord. Ne restez jamais sous le moteur hors-bord lorsqu’il est relevé, même si l’axe de support de relevage est installé ou si le levier support de relevage est verrouillé. Une chute acci- dentelle du moteur hors-bord peut provoquer de graves blessures. FMU33672 Cordon de coupure du moteur Attachez le cordon de coupure du moteur de façon à ce que le moteur s’arrête si l’opéra- teur tombe par-dessus bord ou quitte la bar- re. Cela empêche le bateau de continuer sous l’impulsion du moteur et de laisser des personnes échouées ou de heurter des per- sonnes ou des objets. En cours d’utilisation, attachez toujours le cordon du coupe-circuit du moteur à une par- Informations de sécurité 1tie résistante de vos vêtements, au bras ou à la jambe. Ne le retirez pas pour quitter la bar- re en cours de navigation. N’attachez pas le cordon à des vêtements qui risquent de se déchirer et ne le faites pas cheminer là où il risque de se coincer et l’empêcher ainsi de remplir sa fonction. Ne faites pas cheminer le cordon là où il ris- que d’être tiré accidentellement. Si le cordon est tiré en cours de navigation, le moteur s’arrêtera et vous perdrez pratiquement le contrôle du bateau. Le bateau risque de ra- lentir brusquement et de projeter les person- nes et les objets en avant. FMU33811 Essence L’essence et ses vapeurs sont hautement inflammables et explosives. Faites tou- jours le plein de carburant en appliquant la procédure décrite à la page 56 afin de ré- duire le risque d’incendie et d’explosion. FMU33821 Exposition au carburant et coulures Veillez à ne pas renverser d’essence. Si vous avez renversé de l’essence, essuyez-la im- médiatement au moyen de chiffons secs. Eli- minez correctement les chiffons. Si vous renversez de l’essence sur vous, la- vez-vous immédiatement à l’eau et au savon. Changez de vêtements si vous renversez de l’essence dessus. Si vous avalez de l’essence, si vous inhalez de grandes quantités de vapeur d’essence ou si vous recevez de l’essence dans les yeux, consultez immédiatement un médecin. Ne siphonnez jamais du carburant avec la bouche. FMU33901 Monoxyde de carbone Ce produit émet des gaz d’échappement qui contiennent du monoxyde de carbone, un gaz inodore et incolore qui peut causer des lésions cérébrales, voire la mort en cas d’in- halation. Les symptômes sont des nausées, des vertiges et la somnolence. Veillez à ce que le cockpit et la cabine soient bien aérés. Evitez d’obstruer les sorties d’échappement. FMU33781 Modifications Ne tentez pas de modifier ce moteur hors- bord. Les modifications à votre moteur hors- bord risque d’en altérer la sécurité et la fiabi- lité et de rendre votre bateau dangereux ou en contravention avec la loi. FMU33742 Sécurité de la navigation Cette section aborde quelques-unes des nombreuses précautions de sécurité impor- tantes que vous devez observer lorsque vous naviguez. FMU33711 Alcool et médicaments Ne naviguez jamais après avoir consommé de l’alcool ou absorbé des médicaments. L’intoxication est l’un des facteurs les plus courants des accidents de la navigation. FMU40281 Gilets de sauvetage Emportez un gilet de sauvetage homologué pour chaque occupant. Yamaha recomman- de que vous portiez un gilet de sauvetage chaque fois que vous naviguez. Au minimum, les enfants et les personnes ne sachant pas nager devraient toujours porter un gilet de sauvetage, de même que tout le monde de- vrait porter un gilet de sauvetage lorsque les conditions de navigation sont potentielle- ment dangereuses. Informations de sécurité 2FMU33732 Baigneurs Observez toujours attentivement les person- nes qui se trouvent dans l’eau, comme les baigneurs, les skieurs et les plongeurs, lors- que le moteur tourne. Si quelqu’un se trouve dans l’eau à proximité du bateau, passez au point mort et arrêtez le moteur. Restez à l’écart des zones de baignade. Les baigneurs sont difficiles à voir. L’hélice peut continuer à tourner même lors- que le moteur est au point mort. Arrêtez le moteur si une personne se trouve dans l’eau à proximité de vous. FMU33752 Passagers Consultez les instructions fournies par le fa- bricant de votre bateau pour plus de détails sur l’emplacement approprié des passagers dans votre bateau et veillez à ce que tous les passagers soient positionnés correctement avant d’accélérer et lorsque vous naviguez au-delà du régime de ralenti. Les personnes qui se tiennent debout ou assises à un en- droit inapproprié risquent d’être projetées par-dessus bord ou dans le bateau sous l’ac- tion des vagues, des sillages ou de change- ments brusques de vitesse ou de direction. Même lorsque les passagers sont position- nés correctement, prévenez-les si vous de- vez effectuer une manœuvre inhabituelle. Evitez toujours de faire sauter le bateau sur les vagues ou les sillages. FMU33763 Surcharge Ne surchargez pas le bateau. Consultez la plaque d’homologation du bateau ou le fabri- cant du bateau pour le poids et le nombre maximum de passagers. Veillez à ce que le poids soit correctement réparti conformé- ment aux instructions du fabricant du bateau. Une surcharge ou une répartition incorrecte du poids peuvent compromettre la manœu- vrabilité et provoquer un accident, le chavi- rage ou la submersion du bateau. FMU33773 Evitez les collisions Vérifiez constamment la présence de per- sonnes, d’objets et d’autres bateaux. Soyez vigilant aux conditions qui limitent votre visi- bilité ou entravent votre vision des autres. ZMU06025 Adoptez une navigation défensive à des vi- tesses sûres et observez une distance de sécurité par rapport aux personnes, aux ob- jets et aux autres bateaux.

Ne suivez pas directement d’autres ba- teaux ni des skieurs nautiques.

Evitez les virages serrés et les autres ma- nœuvres qui ne permettent pas aux autres de comprendre où vous allez.

Evitez les zones comportant des objets submergés et les eaux peu profondes.

Pilotez votre bateau en fonction de vos li- mites et évitez les manœuvres agressives afin de réduire les risques de perte de con- trôle, d’éjection et de collision.

Anticipez pour éviter les collisions. N’ou- bliez pas que les bateaux n’ont pas de freins et que l’arrêt du moteur ou la réduc- tion des gaz peut entraîner une perte de manœuvrabilité. Si vous n’êtes pas certain que vous pourrez vous arrêter à temps Informations de sécurité 3avant un obstacle, donnez des gaz et virez dans une autre direction. FMU48100 Collisions avec des objets flottants ou immergés Si le moteur hors-bord heurte un objet flottant ou un obstacle dans l’eau pendant la croisiè- re, il peut se produire ce qui suit :

Les passagers et tout équipement ou ba- guage non attaché pourraient être projetés en avant en raison de la décélération sou- daine.

Des parties du moteur hors-bord pour- raient se détacher suite à l’impact et pour- raient être projetées dans le bateau.

Le bateau ou le moteur hors-bord pourrait être endommagé suite à l’impact. Si vous utilisez le bateau dans une zone où il peut y avoir des objets flottants ou des obs- tacles dans l’eau, assurez-vous d’ajuster l’angle de trim du moteur hors-bord, de ra- lentir et de manœuvrer avec prudence. Pour plus d’informations, voir la page 68. Si le moteur hors-bord heurte un objet flottant ou un obstacle dans l’eau, assurez-vous qu’il n’y a aucune anomalie avec le bateau et le moteur hors-bord. À la moindre anomalie dé- tectée, retournez au port le plus proche à pe- tite vitesse et demandez à un revendeur Yamaha d’inspecter le moteur hors-bord. FMU33791 Météo Informez-vous toujours des conditions mé- téorologiques. Consultez les prévisions mé- téorologiques avant de naviguer. Evitez de naviguer par mauvais temps. FMU33881 Initiation du passager Assurez-vous qu’au moins un autre passa- ger est initié au pilotage du bateau en cas d’urgence. FMU33891 Publications sur la sécurité de la na- vigation Informez-vous sur les règles de sécurité de la navigation. Des publications et des informa- tions complémentaires peuvent être obte- nues auprès de multiples organisations de plaisance. FMU33602 Lois et réglementations Vous devez connaître et vous conformer aux lois et aux règlements de la navigation appli- cables dans les eaux où vous comptez navi- guer. Différentes règles de navigation sont Informations de sécurité 4applicables suivant la région géographique, mais elles sont généralement toutes identi- ques au code de la route international. Informations de sécurité 5FMU25172 Enregistrement des numéros d’identification FMU25186 Numéro de série du moteur hors-bord Le numéro de série du moteur hors-bord est estampillé sur l’étiquette apposée sur le côté bâbord du support de fixation. Consignez le numéro de série de votre mo- teur hors-bord dans les espaces prévus pour faciliter la commande de pièces détachées auprès de votre concessionnaire Yamaha ou à titre de référence pour le cas où votre mo- teur hors-bord serait volé.

1. Emplacement du numéro de série du moteurhors-bord

Désignation du modèle3. Hauteur du tableau AR du moteur4. Code de modèle approuvéFMU40392 Numéro de clé Un contacteur principal à clé équipe la platine de contrôle ou le boîtier de commande à dis- tance. Le numéro d’identification de la clé est estampillé sur votre clé comme indiqué dans l’illustration. Consignez ce numéro dans l’es- pace prévu à cet effet à titre de référence pour commander une nouvelle clé.

1. Numéro de cléFMU38983

Déclaration CE de conformité (DoC) Cette déclaration est fournie avec les mo- teurs hors-bord conformes aux réglementa- tions européennes. Ce moteur hors-bord satisfait à certaines par- ties de la directive du Parlement européen sur les machines. Chaque moteur hors-bord conforme est ac- compagné de la DoC CE. La DoC CE con- tient les informations suivantes ;

Nom du fabricant du moteur

Désignation du modèle

Code de produit du modèle (code de mo- dèle agréé)

Code des directives auxquelles il satisfait Informations générales 6FMU38996 Étiquette CE Cette étiquette est apposée sur les moteurs hors-bord conformes aux réglementations européennes. Les moteurs hors-bords identifiés par ce marquage “CE” sont conformes aux directi- ves 2006/42/CE, 94/25/CE ‐ 2003/44/CE, 2014/30/UE, et 2004/108/CE, 2013/53/UE.

1. Emplacement du marquage CE

ZMU06040 FMU46133 Étiquette marquant la confor- mité Les moteurs identifiés au moyen de cette éti- quette satisfont aux réglementations de cha- que pays. Cette étiquette est apposée sur le support de fixation ou sur le support pivot.

1. Emplacement de l’étiquette marquant la con-formité

Marque de conformité réglementaire (RCM) Les moteurs identifiés au moyen de cette marque satisfont à certaines parties de l’Aus- tralian Radio Communications Act. ZMU08190

1. Marque de conformité réglementaire (RCM)

Etiquette de conformité ICES-002 Les moteurs identifiés au moyen de cette marque satisfont à toutes les exigences des Canadian Interference Causing Equipment Regulations. Informations générales 7ZMU08191

1. Etiquette de conformité ICES-002

Informations générales 8FMU33524 Lisez les manuels et les étiquettes Avant d’utiliser ou de travailler sur ce moteur hors-bord :

Lisez les manuels fournis avec le bateau.

Lisez toutes les étiquettes apposées sur le moteur hors-bord et le bateau. Si vous désirez des informations complémentaires, consultez votre revendeur Yamaha. FMU33836 Etiquettes d’avertissement Si ces étiquettes sont endommagées ou manquantes, contactez votre revendeur Yamaha pour obtenir des étiquettes de remplacement.

6EE-G2794-506EE-H1994-50 FMU34652 Contenu des étiquettes Les étiquettes d’avertissement ci-dessus ont la signification suivante.

Garder les mains, les cheveux et les vê- tements à l’écart des pièces en rotation lorsque le moteur tourne.

Ne touchez et ne retirez aucune pièce électrique lors du démarrage ou de l’uti- lisation.

Lire le Manuel de l’Utilisateur et les éti- quettes.

Portez un gilet de sauvetage homolo- gué.

Attachez le cordon d’arrêt du moteur (coupe-circuit) à votre gilet de sauveta- ge, à votre bras ou à votre jambe pour que le moteur s’arrête si vous quittez accidentellement la barre. Cela permet d’éviter que le bateau ne poursuive sa route sans contrôle. Informations générales 10FMU33851 Autres étiquettes

FMU35133 Symboles Les symboles ci-dessous ont la signification suivante. Attention/Avertissement ZMU05696 Lisez le manuel de l’utilisateur ZMU05664 Danger causé par la rotation continue ZMU05665 Danger électrique ZMU05666 FMU48000 Enregistrement des données du moteur L’ECM de ce modèle stocke certaines don- nées du moteur pour aider au diagnostic des dysfonctionnements et pour la recherche, l’analyse statistique et le développement. Bien que les capteurs et les données enre- gistrées varient selon le modèle, les princi- paux points de données sont les suivants :

État du moteur et données de performance du moteur Ces données ne seront téléchargées que lorsqu’un outil spécial de diagnostic des pan- nes Yamaha est fixé au moteur, par exemple au cours de vérifications de maintenance ou de procédures d’entretien. Les données de moteur téléchargées seront traitées de ma- nière appropriée conformément à la politique de confidentialité suivante. Informations générales 11Politique de confidentialité https://www.yamaha-motor.eu/fr/ privacy/privacy-policy.aspx Yamaha ne divulguera jamais ces données à un tiers sauf dans les cas suivants. En outre, Yamaha peut fournir des données sur les moteurs à un entrepreneur afin d’externaliser les services liés au traitement des données du moteur. Même dans ce cas, Yamaha de- mandera à l’entrepreneur de traiter correcte- ment les données du moteur que nous avons fournies et Yamaha gérera les données de manière appropriée.

Avec le consentement du propriétaire du bateau

Lorsque la loi l’exige

À l’usage de Yamaha en cas de litige

À des fins générales de recherche menées par Yamaha lorsque les données ne sont pas liées à un moteur ou à un propriétaire particulier Informations générales 12FMU40501 Spécifications REMARQUE: “(SUS)” indique que la spécification s’appli- que au moteur hors-bord lorsqu’il est équipé d’une hélice en acier inoxydable. FMU48360 Dimensions et poids: Longueur hors tout: 920 mm (36.2 in) Largeur hors tout: 548 mm (21.6 in) Hauteur hors tout L: 1742 mm (68.6 in) Hauteur hors tout X: 1869 mm (73.6 in) Hauteur du tableau AR du moteur L: 516 mm (20.3 in) Hauteur du tableau AR du moteur X: 643 mm (25.3 in) Poids à vide (SUS) L: 223 kg (492 lb) Poids à vide (SUS) X: 227 kg (500 lb) Performances: Plage de fonctionnement à plein régime: 5000–6000 tr/min Puissance nominale:

110.3 kW (150 CV) (VF150A)

128.7 kW (175 CV) (VF175A)

Système d’allumage: TCI Bougie (NGK): LFR6A-11 Écartement de la bougie: 1.0–1.1 mm (0.039–0.043 in) Système de direction: Commande à distance Starter: Électrique Système de carburation de démarrage: Injection de carburant Jeu de soupape IN (moteur froid): 0.17–0.24 mm (0.0067–0.0094 in) Jeu de soupape EX (moteur froid): 0.31–0.38 mm (0.0122–0.0150 in) Puissance nominale de la batterie (CCA/ EN): 640–1080 A Puissance nominale de la batterie (20HR/ IEC): 80 Ah Puissance maximale du générateur: 50 A Embase: Positions du changement de vitesses: Marche avant-point mort-marche arrière Rapport d’engrenage:

1.86 (26/14) (VF175A)

2.00 (28/14) (VF150A)

Système de correction de trim et relevage: Assiette et relevage assistés Marque de l’hélice: M/T Carburant et huile: Carburant recommandé: Supercarburant sans plomb Indice d’octane recherche min. (RON):

Spécifications et exigences 13Huile moteur recommandée: Huile pour moteur hors-bord 4 temps YAMALUBE 4 Qualité d’huile moteur recommandée 1:

SAE 10W-30/10W-40/5W-30

API SE/SF/SG/SH/SJ/SL Quantité d’huile moteur (sans remplacement du filtre à huile):

4.3 L (4.55 US qt, 3.78 Imp.qt)

Quantité d’huile moteur (avec remplacement du filtre à huile):

4.5 L (4.76 US qt, 3.96 Imp.qt)

Système de lubrification: Carter humide Huile pour engrenages recommandée: Huile pour engrenages de hors-bord YAMALUBE ou huile de transmission hypoïde Qualité d’huile pour engrenages recommandée: SAE 90 API GL-4 / SAE 80W API GL-5 /

Quantité d’huile pour engrenages:

0.980 L (1.036 US qt, 0.862 Imp.qt)

Niveau de bruit et de vibrations: Niveau de pression acoustique opérateur (ICOMIA 39/94):

FMU33556 Conditions d’installation FMU33566 Puissance nominale du bateau FWM01561 La surmotorisation d’un bateau peut en- traîner une grave instabilité. Avant d’installer le(s) moteur(s) hors-bord, vérifiez que la puissance totale de votre (vos) moteur(s) hors-bord n’excède pas la puis- sance nominale du bateau. Consultez la pla- que d’homologation du bateau ou contactez le fabricant. FMU40491 Montage du moteur hors-bord FWM02501

Un montage incorrect du moteur hors- bord peut entraîner des conditions dan- gereuses comme une mauvaise ma- nœuvrabilité, une perte de contrôle ou un risque d’incendie.

Comme le moteur hors-bord est très lourd, un équipement et une formation spéciaux sont nécessaires pour le mon- ter en toute sécurité. Votre revendeur ou toute autre personne ex- périmentée dans le montage doit monter le moteur hors-bord en utilisant l’équipement adéquat et en appliquant les instructions de montage complètes. Pour plus d’informa- tions, voir page 47. FMU33582 Conditions de commande à distance FWM01581

Si le moteur démarre en prise, le bateau risque de bouger de façon brusque et imprévue, risquant ainsi de provoquer une collision ou de faire passer les pas- sagers par-dessus bord.

Si le moteur démarre en prise, c’est que la sécurité de démarrage embrayé ne fonctionne pas correctement et vous devez cesser toute utilisation du mo- teur hors-bord. Contactez votre reven- deur Yamaha. Spécifications et exigences 14L’unité de commande à distance doit être équipée d’un (de) dispositif(s) de sécurité de démarrage embrayé. Ce dispositif empêche le moteur de démarrer s’il n’est pas au point mort. FMU25695 Exigences pour la batterie FMU25723 Spécifications de la batterie Puissance nominale de la batterie (CCA/EN): 640–1080 A Puissance nominale de la batterie (20HR/IEC): 80 Ah Le moteur ne démarrera pas si la tension de la batterie est trop faible. FMU36293 Montage de la batterie Montez correctement le support de la batterie à un endroit sec, bien aéré et exempt de vi- brations sur le bateau. AVERTISSEMENT! Ne placez pas d’objets inflammables ni d’objets en vrac ou métalliques dans le même compartiment que la batterie. Un incendie, une explosion ou des étincelles pourraient en résulter. [FWM01821] Câble de batterie La taille et la longueur du câble de batterie sont d’une importance cruciale. Consultez votre revendeur Yamaha à propos de la taille et la longueur du câble de batterie. FMU36303 Plusieurs batteries Pour connecter plusieurs batteries, comme pour une configuration à plusieurs moteurs ou une batterie auxiliaire, consultez votre re- vendeur Yamaha sur la sélection et le câbla- ge correct de la batterie. Répartiteur de batterie Votre moteur hors-bord est capable de re- charger une batterie auxiliaire séparée de- puis la batterie de démarrage à l’aide d’un fil répartiteur en option. Contactez votre reven- deur Yamaha pour l’installation optionnelle d’un fil répartiteur avec une protection contre les surintensités. FMU46171 Sélection de l’hélice Après avoir sélectionné un moteur hors-bord, la sélection de l’hélice adéquate est l’une des décisions d’achat la plus importante qu’un plaisancier a à faire. Le type, la taille et le modèle de votre hélice ont un impact direct sur l’accélération, la vitesse de pointe, les économies de carburant et même sur la du- rée de vie du moteur. Yamaha conçoit et fa- brique des hélices pour tous les moteurs hors-bord Yamaha et pour chaque type d’ap- plication. Votre revendeur Yamaha peut vous aider à sélectionner l’hélice adéquate en fonction de vos besoins de navigation. Sélectionnez une hélice qui permet au moteur d’atteindre la plage de régime moyenne ou supérieure à plein gaz avec la charge maximum du ba- teau. D’une manière générale, sélectionnez une hélice avec un plus grand pas pour la navigation avec une faible charge et une hé- lice avec un plus petit pas pour naviguer avec une charge plus lourde. Si vous transportez des charges qui varient fortement, sélection- nez une hélice qui permet au moteur de tour- ner dans la plage de régime adaptée à votre charge maximum, mais n’oubliez pas que vous devez réduire les gaz afin de rester dans la plage de régime préconisée lorsque vous transportez des charges plus légères. VF150LA, VF175LA: Spécifications et exigences 15Yamaha recommande “Ventless Design For new 4-stroke VMAX SHO ” pour votre hélice. Pour plus d’informations, consultez votre re- vendeur Yamaha. VF150XA, VF175XA: Yamaha recommande l’utilisation d’une héli- ce adaptée au “amortisseur de sélection (Shift Dampener System)”. Pour plus d’infor- mations, consultez votre revendeur Yamaha. Pour contrôler l’hélice, voir page 90. Exemple d’hélice

1. Diamètre de l’hélice en pouces

Pas de l’hélice en pouces3. Type d’hélice (marque d’hélice)FMU25771 Sécurité de démarrage em- brayé Les moteurs hors-bord Yamaha et les boî- tiers de commande à distance agréés par Yamaha sont équipés d’un (de) dispositif(s) de sécurité de démarrage embrayé. Cette fonction ne permet au moteur de démarrer que s’il est au point mort. Sélectionnez tou- jours le point mort avant de faire démarrer le moteur. FMU41953 Exigences concernant l’huile moteur Sélectionnez un grade d’huile en fonction des températures moyennes dans la zone géographique où le moteur hors-bord sera utilisé. Huile moteur recommandée: Huile pour moteur hors-bord 4 temps YAMALUBE 4 Qualité d’huile moteur recommandée

API SE/SF/SG/SH/SJ/SL Qualité d’huile moteur recommandée

Quantité d’huile moteur (sans remplacement du filtre à huile):

4.3 L (4.55 US qt, 3.78 Imp.qt)

Quantité d’huile moteur (avec remplacement du filtre à huile):

4.5 L (4.76 US qt, 3.96 Imp.qt)

Si les grades d’huile mentionnés dans le groupe d’huile moteur recommandé 1 ne sont pas disponibles, sélectionnez un autre grade d’huile dans le groupe d’huile moteur recommandé 2. Grade d’huile moteur recommandé 1 ZMU06854122˚F 50˚C

10W–3010W–405W–30 Spécifications et exigences 16Grade d’huile moteur recommandé 2 ZMU06855122˚F 50˚C

15W–4020W–4020W–50 FMU36361 Exigences pour le carburant FMU40203 Essence Utilisez une essence de bonne qualité qui présente l’indice d’octane minimum. Si des cognements ou des cliquetis se produisent, utilisez de l’essence d’une autre marque ou du carburant sans plomb de qualité supéri- eure. Carburant recommandé: Supercarburant sans plomb Indice d’octane recherche min. (RON):

N’utilisez pas d’essence plombée. L’es- sence plombée peut endommager gra- vement le moteur.

Veillez à ce que de l’eau ni des conta- minants ne pénètrent dans le réservoir de carburant. Du carburant contaminé peut provoquer une altération des per- formances et des dommages au mo- teur. Utilisez uniquement de l’essence fraîche qui a été stockée dans des con- teneurs propres. E5 E10 REMARQUE:

Cette marque identifie le carburant recom- mandé pour ce moteur hors-bord comme spécifié par le Règlement européen (EN228).

Vérifiez que la buse d’essence a le même identifiant lorsque vous faites le plein. Essence-alcool Il existe deux types d’essence-alcool : l’es- sence-alcool contenant de l’éthanol (E5 et E10) et celle contenant du méthanol. De l’éthanol peut être employé si la teneur en éthanol ne dépasse pas 10% et si le carbu- rant satisfait aux conditions d’indice d’octane minimum. E85 est un mélange de carburant contenant 85% d’éthanol et ne peut pas être utilisé dans votre moteur hors-bord. Tous les mélanges à l’éthanol contenant plus de 10% d’éthanol risquent d’endommager le système d’alimentation ou de causer des problèmes de démarrage et de fonctionnement du mo- teur. Yamaha déconseille l’usage d’essence- alcool contenant du méthanol parce qu’elle risque d’endommager le système d’alimen- tation ou de réduire les performances du mo- teur. Il est recommandé d’installer un ensemble de filtre à carburant marin à séparateur d’eau (10 microns minimum) entre le réservoir de carburant de votre bateau et le moteur hors- bord lorsque vous employez de l’éthanol. L’éthanol est réputé pour permettre l’absorp- Spécifications et exigences 17tion de l’humidité dans le réservoir de carbu- rant et les systèmes du bateau. L’humidité dans le carburant peut provoquer la corro- sion des composants métalliques du systè- me d’alimentation, des problèmes de démar- rage et de fonctionnement, ce qui nécessite une maintenance additionnelle du système d’alimentation. FMU36881 Eau boueuse ou acide Yamaha vous conseille vivement de faire in- staller par votre revendeur le kit de pompe à eau plaqué chrome proposé en option si vous utilisez le moteur hors-bord dans des eaux boueuses ou acides. Il peut cependant ne pas s’avérer nécessaire sur certains mo- dèles. FMU36331 Peinture antifouling Une coque propre améliore les performan- ces du bateau. La coque du bateau doit dans toute la mesure du possible rester exempte de concrétions marines. Si nécessaire, la co- que du bateau peut être revêtue d’une pein- ture antifouling agréée dans votre zone géo- graphique afin d’inhiber les concrétions ma- rines. N’utilisez pas de peinture antifouling qui con- tient du cuivre ou du graphite. Ces peintures peuvent provoquer une corrosion plus rapide du moteur. FMU40302 Exigences relatives à l’élimina- tion du moteur hors-bord N’éliminez jamais le moteur hors-bord illéga- lement (décharge). Yamaha recommande de consulter le revendeur au sujet de l’élimina- tion du moteur hors-bord. FMU36353 Equipement de secours Conservez les éléments suivants à bord en cas de panne du moteur hors-bord.

Une trousse à outils contenant un assorti- ment de tournevis, de pinces, de clés (y compris les dimensions métriques) et de la bande isolante.

Feu à éclats étanche à l’eau avec piles supplémentaires.

Un cordon du coupe-circuit du moteur sup- plémentaire avec agrafe.

Pièces de rechange, comme un jeu de bougies supplémentaire. Pour plus détails, consultez votre revendeur Yamaha. FMU39001 Informations sur le contrôle des émissions Les étiquettes suivantes sont apposées sur les moteurs hors-bord qui sont conformes aux réglementations US. FMU25232 Ce moteur satisfait au règlement de l’U.S. Environmental Protection Agency (EPA) pour les moteurs marins SI. Pour plus de dé- tails, voir l’étiquette apposée sur le moteur. FMU31563 Étiquette d’homologation du certificat de contrôle des émissions Cette étiquette est apposée à l’emplacement indiqué. New Technology; (4-stroke) MFI

1. Emplacement de l’étiquette d’homologation

Spécifications et exigences 18EMISSION CONTROL INFORMATIONTHIS ENGINE CONFORMS TO CALIFORNIA EXHAUSTAND U.S. EPA EXHAUST AND EVAP REGULATIONS FOR SIMARINE ENGINES. REFER TO OWNER’S MANUAL FORMAINTENANCE SPECIFICATIONS AND ADJUSTMENTS.FAMILY :DISPLACEMENT : litersMAX POWER : kWEPA/CA FEL : HC+NOx ,CO g/kW-hEPA CERTIFIED EVAP COMPONENTS :YAMAHA MOTOR CO.,LTD.ZMU06894 FMU25275 Etiquettes à étoiles Votre moteur hors-bord est identifié au moyen d’une étiquette à étoiles du California Air Resources Board (CARB). Voir ci-des- sous pour une description de l’étiquette de votre modèle.

1. Emplacement de l’étiquette à étoile

FMU40331 Une Etoile—Faibles émissions L’étiquette à une étoile identifie les moteurs qui satisfont aux normes d’émissions d’échappement 2001 pour scooters nauti- ques et moteurs hors-bord marins de l’Air Resources Board. Les moteurs qui satisfont à ces normes produisent 75% d’émissions en moins que les moteurs deux temps à carbu- ration classique. Ces moteurs sont équiva- lents aux normes 2006 de l’U.S. EPA pour les moteurs marins. ZMU01702 FMU40341 Deux étoiles—Très faibles émissions L’étiquette à deux étoiles identifie les mo- teurs qui satisfont aux normes d’émissions d’échappement 2004 pour scooters nauti- ques et moteurs hors-bord marins de l’Air Resources Board. Les moteurs qui satisfont à ces normes produisent 20% d’émissions en moins que les moteurs à Une étoile ‐ Faibles émissions. ZMU01703 FMU40351 Trois Etoiles—Emissions ultra faibles L’étiquette à trois étoiles identifie les moteurs qui satisfont aux normes d’émissions d’échappement 2008 pour scooters nauti- ques et moteurs hors-bord marins et aux nor- mes d’émissions d’échappement 2003-2008 pour moteurs marins en-bord et à transmis- sion en Z de l’Air Resources Board. Les mo- teurs qui satisfont à ces normes produisent 65% d’émissions en moins que les moteurs à Une étoile ‐ Faibles émissions. Spécifications et exigences 19ZMU01704 FMU33862 Quatre étoiles—Emissions extrêmement faibles L’étiquette à quatre étoiles identifie les mo- teurs satisfaisant aux normes d’émissions d’échappement 2009 de l’Air Resources Board pour moteurs marins en-bord et à transmission en z. Les moteurs marins hors- bord et pour scooters nautiques peuvent également être conformes à ces normes. Les moteurs qui satisfont à ces normes produi- sent 90% d’émissions en moins que les mo- teurs à Une étoile ‐ Faibles émissions. ZMU05663 Spécifications et exigences 20FMU46722 Diagramme des composants REMARQUE:

• Peuvent ne pas être exactement comme illustré ; peuvent également ne pas être inclus dans l’équipement standard de tous les modèles (commande du revendeur). VF150LA, VF175LA

Levier de verrouillage du capot3. Support de presse4. Système de trim5. Anode6. Dispositif de rinçage Plaque anticavitation8. Hélice*9. Entrée d’eau de refroidissement Composants 21VF150XA, VF175XA

Levier de verrouillage du capot

6. Dispositif de rinçage

10.Entrée d’eau de refroidissement Composants

Levier de verrouillage du capot

4. Interrupteur de trim

5. Vis de niveau d’huile

6. Bouchon de remplissage d’huile

7. Boîtier à fusibles

8. Filtre à carburant

9. Entrée d’eau de refroidissement

10.Vis de purge d’huile pour engrenages Composants 23FMU46731 Eléments optionnels Les éléments suivants sont disponibles auprès de votre distributeur Yamaha. Pour plus de détails, consultez votre revendeur Yamaha.

1. Boîtier de commande à distance (type à mon-

2. Boîtier de commande à distance (type à mon-

3. Platine de contrôle (à utiliser avec le type à

4. Platine de contrôle (à utiliser avec le type pour

6. Compte-tours numérique

7. Indicateur de vitesse numérique

8. Système de gestion du carburant

9. Compte-tours multifonction 6Y8

10.Compteur de vitesse & jauge de carburant multifonction 6Y8 FMU40611 Boîtier de commande à distance Le boîtier de commande à distance est équi- pé du levier de commande à distance et de contacteurs électriques.

1. Interrupteur de trim

Levier de commande à distance

3. Bouton d’accélération au point mort

4. Contacteur de coupure du moteur

5. Régleur de friction de l’accélérateur

6. Commande de verrouillage de point mort

1. Interrupteur de trim

Levier de commande à distance

3. Bouton d’accélération au point mort

4. Régleur de friction de l’accélérateur

FMU26191 Levier de commande à distance Déplacez ce levier vers l’avant depuis le point mort pour engager la marche à avant. Tirez le levier du point mort vers l’arrière pour engager la marche arrière. Le moteur conti- nue de tourner au ralenti jusqu’à ce que le levier ait été déplacé d’environ 35° (on sent un arrêt). Déplacez le levier au-delà de l’arrêt pour ouvrir le papillon et le moteur commen- ce à accélérer.

6. Complètement ouvert

6. Complètement ouvert

FMU40631 Commande de verrouillage de point mort Le verrouillage au point mort empêche le le- vier de commande à distance d’être déplacé accidentellement du point mort vers l’avant ou vers l’arrière. Pour déplacer le levier de commande à dis- tance vers l’avant ou vers l’arrière depuis la position du point mort, relevez la commande de verrouillage au point mort et déplacez en- suite le levier de commande à distance.

1. Commande de verrouillage de point mort

Composants 25FMU26234 Accélérateur au point mort Pour ouvrir le papillon des gaz sans engager la marche avant ou arrière, appuyez sur le bouton de l’accélérateur au point mort et dé- placez le levier de commande à distance.

1. Bouton d’accélération au point mort

3. Complètement ouvert

1. Bouton d’accélération au point mort

3. Complètement ouvert

Le bouton d’accélération au point mort ne peut être actionné que lorsque le levier de commande à distance se trouve au point mort.

Lorsque vous avez appuyé sur le bouton, le papillon commence à s’ouvrir dès que vous déplacez le levier de commande à distance de plus de 35°.

Après avoir utilisé l’accélérateur au point mort, ramenez le levier de commande à distance au point mort. Le bouton de l’ac- célérateur au point mort revient automati- quement sur sa position de départ. La commande à distance peut ensuite être engagée normalement en marche avant ou arrière. FMU40606 Régleur de friction de l’accélérateur Le régleur de friction de l’accélérateur peut être utilisé pour régler la résistance au mou- vement du levier de commande à distance, et peut être ajusté en fonction des préférences de l’opérateur. Ajustez le régleur de friction de l’accélérateur conformément à la procé- dure suivante. (1) Déposez le capuchon.

(2) Pour augmenter la résistance, tournez le régleur dans le sens horaire. Pour dimi- Composants 26nuer la résistance, tournez le régleur dans le sens antihoraire. AVERTISSEMENT! Ne serrez pas ex- cessivement le régleur de friction. Si la résistance est trop forte, il peut s’avérer difficile d’actionner le levier de commande à distance, ce qui peut résulter en un accident. [FWM02581]

1. Régleur de friction de l’accélérateur

1. Régleur de friction de l’accélérateur

(3) Installez le capuchon. FMU25996 Cordon du coupe-circuit du moteur et agrafe L’agrafe doit être attachée au contacteur de coupure du moteur pour que le moteur puis- se fonctionner. Le cordon doit être attaché à un endroit résistant des vêtements de l’opé- rateur, au bras ou à la jambe. Si l’opérateur tombe par-dessus bord ou quitte la barre, le cordon retire l’agrafe et le circuit d’allumage du moteur est coupé. Cela empêche le ba- teau de continuer sous l’impulsion du moteur. AVERTISSEMENT! En cours d’utilisation, attachez le cordon du coupe-circuit du moteur à une partie résistante de vos vê- tements, au bras ou à la jambe. N’attachez pas le cordon à un vêtement susceptible de se déchirer. Ne faites pas passer le cordon là où il risque d’être coincé, ce qui l’empêcherait de fonctionner. Evitez de ti- rer accidentellement sur le cordon en cours de fonctionnement normal. Une perte de puissance signifie la perte d’une grande partie de la manœuvrabilité. De même, sans la puissance du moteur, le bateau risque de ralentir brusquement. Ce qui pourrait projeter les personnes et les objets vers l’avant. [FWM00123]

1. Cordon de coupure du moteur

3. Contacteur de coupure du moteur

1. Cordon de coupure du moteur

3. Contacteur de coupure du moteur

FMU26092 Interrupteur principal L’interrupteur principal commande le systè- me d’allumage ; son fonctionnement est dé- crit ci-dessous.

” (arrêt) Lorsque l’interrupteur principal se trouve sur la position “ ” (arrêt), les circuits électri- ques sont déconnectés et la clé peut être re- tirée.

“ ” (marche) Lorsque l’interrupteur principal se trouve sur la position “ ” (marche), les circuits électri- ques sont connectés et la clé ne peut être retirée.

“ ” (démarrer) Lorsque l’interrupteur principal se trouve sur la position “ ” (démarrer), le moteur du démarreur tourne pour faire démarrer le mo- teur. Dès que vous relâchez la clé, elle re- vient automatiquement sur la position “ ” (marche). ZMU06245

OFF START FMU32054 Interrupteur de trim sur la commande à distance Le système de trim ajuste l’angle du moteur hors-bord par rapport au tableau AR. Lors- que vous appuyez sur l’interrupteur

” (re- lever), le moteur hors-bord s’incline vers le haut, puis se relève. Lorsque vous appuyez sur l’interrupteur “ ” (abaisser), le moteur hors-bord s’abaisse, puis s’incline vers le bas. Dès que vous relâchez l’interrupteur, le moteur hors-bord s’arrête dans sa position actuelle. Pour des instructions sur l’utilisation de l’interrupteur du système de trim, voir pa- ges 61 et 63. Composants 28DN

1. Interrupteur de trim

1. Interrupteur de trim

FMU26156 Interrupteur de trim sur le capot infé- rieur L’interrupteur de trim est situé sur le côté du capot inférieur. Lorsque vous appuyez sur l’interrupteur “ ” (relever), le moteur hors- bord s’incline vers le haut, puis se relève. Lorsque vous appuyez sur l’interrupteur “ ” (abaisser), le moteur hors-bord s’abaisse, puis s’incline vers le bas. Dès que vous relâ- chez l’interrupteur, le moteur hors-bord s’ar- rête dans sa position actuelle. Pour les instructions d’utilisation de l’inter- rupteur de trim, voir page 63. FWM01032 Utilisez uniquement l’interrupteur de trim situé sur le capot moteur lorsque le ba- teau est à l’arrêt complet et le moteur cou- pé. L’utilisation de cet interrupteur en cours de navigation accroît le risque de passer par-dessus bord et peut distraire l’opérateur, augmentant ainsi le risque de collision avec un autre bateau ou un obs- tacle.

1. Interrupteur de trim

FMU26246 Dérive avec anode FWM00841 Une dérive mal ajustée peut entraîner des difficultés de manœuvrabilité. Effectuez toujours un test de navigation après que la dérive a été installée ou remplacée afin de vous assurer que la direction est cor- recte. Assurez-vous que vous avez serré le boulon après avoir réglé la dérive. La dérive doit être ajustée de façon à ce que la commande de direction puisse être tour- née vers la gauche ou vers la droite en ap- pliquant une force identique. Si le bateau tend à virer à gauche (bâbord), tournez l’extrémité arrière de la dérive vers bâbord “A” dans l’illustration. Si le bateau tend à virer à droite (tribord), tournez l’extré- mité arrière de la dérive vers tribord “B” dans l’illustration. Composants 29FCM00841 La dérive sert également d’anode pour protéger le moteur contre la corrosion électrochimique. Ne peignez jamais la dé- rive car elle deviendrait inefficace comme anode.

ZMU07743 Couple de serrage du boulon : 42 N·m (4.2 kgf·m, 31 lb·ft) FMU26342 Levier support de relevage pour mo- dèle à système de trim Pour maintenir le moteur hors-bord en posi- tion relevée, verrouillez le levier de support de relevage sur le support de fixation.

FCM00661 N’utilisez pas le levier ou le bouton de support de relevage lorsque vous remor- quez le bateau. Le moteur hors-bord pour- rait se déverrouiller du support de releva- ge et retomber. Si le moteur ne peut être remorqué en position de fonctionnement normale, employez un dispositif de sup- port pour le verrouiller en position rele- vée. FMU40762 Levier de verrouillage du capot Les leviers de verrouillage du capot sont uti- lisés pour fixer le capot supérieur. Composants

1. Levier de verrouillage du capot

1. Levier de verrouillage du capot

FMU40803 Dispositif de rinçage Ce dispositif de rinçage est utilisé pour net- toyer les passages d’eau de refroidissement du moteur à l’aide d’un flexible de jardin et d’eau du robinet. Pour des instructions con- cernant l’utilisation du dispositif de rinçage, voir page 72.

1. Dispositif de rinçage

FMU41312 Filtre à carburant Le filtre à carburant sert à éliminer les corps étrangers et à séparer l’eau du carburant. Si l’eau séparée du carburant dépasse un vo- lume spécifique, le système d’alerte est acti- vé. Pour plus d’informations, voir page 45.

1. Filtre à carburant

FMU40595 Axe de support de relevage (option- nel) L’axe de support de relevage est disponible en option pour ce moteur hors-bord. L’axe de support de relevage sert à sécuriser le mo- teur hors-bord en position relevée. Installation de l’axe de support de relevage (1) Relevez complètement le moteur hors- bord. (2) Insérez l’axe de support de relevage en- tre le support pivot et le support de fixa- tion du côté tribord du moteur hors-bord jusqu’à ce que la plaque de l’axe de sup- port de relevage entre en contact avec le support pivot. Insérez l’axe de support de relevage de façon à ce que l’extrémité de la plaque soit orientée dans la direc- tion indiquée dans l’illustration et posi- tionnez l’axe de support de relevage de- vant les saillies du support de fixation. Composants

(3) Tournez l’axe de support de relevage vers la proue de façon à ce que la plaque entre en contact avec le support de fixa- tion.

(4) Abaissez lentement le moteur hors-bord jusqu’à ce que le support pivot entre en contact avec l’axe de support de releva- ge, et vérifiez ensuite si l’axe de support de relevage est correctement maintenu en place. Dépose de l’axe de support de relevage (1) Relevez complètement le moteur hors- bord, et retirez ensuite l’axe de support de relevage.

(2) Abaissez le moteur hors-bord. Composants 32FMU41391 Compte-tours numérique Le compte-tours indique le régime du moteur et remplit les fonctions suivantes. Tous les segments du compteur s’allument momentanément après que le contacteur principal est enclenché et reviennent ensuite à la normale.

Indicateur de trim3. Compteur d’heures4. Indicateur d’alerte de faible pression d’huile5. Indicateur d’alerte de surchauffe6. Bouton de réglage7. Bouton de modeFMU36051 Compte-tours Le compte-tours indique le régime du moteur en centaines de tours par minute (tr/min). Par exemple, si le compte-tours indique “22” cela signifie que le moteur tourne à 2200 tr/min. FMU26622 Indicateur de trim Cet indicateur donne l’angle de trim de votre moteur hors-bord.

Mémorisez les angles de trim qui offrent les meilleures performances avec votre bateau dans différentes conditions d’utili- sation. Ajustez l’angle de trim suivant la position voulue à l’aide de l’interrupteur du système de trim.

Si l’angle de trim de votre moteur dépasse la plage de trim opérationnelle, le segment supérieur de l’indicateur de trim se met à clignoter. ZMU01740 FMU26652 Compteur d’heures Ce compteur indique le nombre d’heures de fonctionnement du moteur. Il peut être réglé pour indiquer le nombre total d’heures de fonctionnement ou le nombre d’heures du trajet en cours. L’affichage peut également être activé et désactivé. ZMU01741 Pour changer le format d’affichage, appuyez sur le bouton “ ” (mode). Le compteur peut indiquer le nombre total d’heures ou le nombre d’heures journalier, ou ne rien affi- cher du tout. Pour réinitialiser le compteur d’heures jour- nalier, appuyez simultanément sur les bou- tons “ ” (régler) et “ ” (mode) pendant plus de 1 seconde alors que le nombre d’heu- Instruments et indicateurs 33res journalier est affiché. Cela ramène le compteur d’heures journalier à 0 (zéro). Le nombre total d’heures de fonctionnement du moteur ne peut pas être remis à zéro. FMU40812 Indicateur d’alerte de faible pression d’huile Si la pression d’huile tombe trop bas, cet in- dicateur d’alerte se met à clignoter. Pour plus d’informations, voir la page 44. FCM02302

Ne continuez pas à faire fonctionner le moteur si l’indicateur d’alerte de faible pression d’huile est activé et si le ni- veau d’huile moteur est bas. Le moteur subirait de graves dommages.

L’indicateur d’alerte de faible pression d’huile n’indique pas le niveau d’huile moteur. Pour contrôler le niveau d’hui- le, utilisez la jauge d’huile. Pour plus d’informations, voir la page 52. ZMU01736

1. Indicateur d’alerte de faible pression d’huile

FMU26584 Indicateur d’alerte de surchauffe Si la température du moteur augmente trop, l’indicateur d’alerte se met à clignoter. Pour plus d’informations sur la lecture de l’indica- teur, voir page 44. FCM00053 Ne continuez pas à faire fonctionner le moteur si l’indicateur d’alerte de sur- chauffe est activé. Le moteur subirait de graves dommages. ZMU01737

1. Indicateur d’alerte de surchauffe

FMU26603 Indicateur de vitesse numéri- que Ce compteur indique la vitesse du bateau et d’autres informations.

1. Indicateur de vitesse

3. Compteur journalier/horloge/voltmètre

4. Indicateur(s) d’alerte

Tous les segments du compteur s’allument momentanément après que le contacteur principal est enclenché et reviennent ensuite à la normale. Instruments et indicateurs 34FMU36062 Indicateur de vitesse L’indicateur de vitesse affiche des km/h, des mph ou des nœuds, suivant la préférence de l’opérateur. Sélectionnez les unités de me- sure voulues en réglant l’interrupteur de pro- grammation situé à l’arrière du compteur. Voir l’illustration pour les réglages. km/h (km) mph (mile)knots(mile) ZMU07001

2. Interrupteur de programmation (pour l’unité de

3. Interrupteur de programmation (pour le cap-

teur de réservoir de carburant) FMU26714 Jauge de carburant Le niveau de carburant est indiqué au moyen de huit segments. Lorsque tous les segments sont apparents, c’est que le réservoir de car- burant est plein. ZMU07002 L’indication de niveau de carburant peut manquer de précision selon la position du capteur dans le réservoir de carburant et l’at- titude du bateau sur l’eau. Si vous naviguez avec le trim réglé pour relever la proue ou en virages continuels, la jauge pourra donner de fausses indications. Ne réglez pas le sélecteur pour le détecteur de carburant. Un réglage incorrect du sélec- teur de la jauge donnera de fausses indica- tions. Consultez votre distributeur Yamaha sur la façon de régler correctement le sélec- teur. ATTENTION: Une panne de carbu- rant peut endommager le moteur. [FCM01771] FMU36072 Compteur journalier / Horloge / Volt- mètre L’affichage indique le compteur journalier, l’horloge ou le voltmètre. Pour changer l’affichage, appuyez plusieurs fois de suite sur le bouton “ ” (mode) jus- qu’à ce que l’indicateur sur la face avant du compteur se place sur “ ” (compteur jour- nalier), “ ” (horloge), ou “ ” (voltmè- tre). FMU26692 Compteur journalier Ce compteur affiche la distance parcourue par le bateau depuis la dernière remise à zé- ro du compteur. La distance parcourue est indiquée en kilo- mètres ou en miles, suivant l’unité de mesure sélectionnée pour l’indicateur de vitesse. Pour remettre à zéro le compteur journalier, appuyez simultanément sur les boutons “

(régler) et “ ” (mode). La distance parcourue est conservée en mé- moire grâce à l’alimentation de la batterie. Les données mémorisées sont perdues si la batterie est déconnectée. Instruments et indicateurs

mile SPEED YAMAHA set mode ZMU07003 FMU40842 Horloge Pour régler l’horloge (1) Appuyez sur le bouton “ ” (mode) pour changer faire passer l’affichage au mode “ ” (horloge). (2) Appuyez sur le bouton “ ” (régler). L’af- fichage en heures se met à clignoter. (3) Appuyez sur le bouton “ ” (mode) jusqu’à ce que la valeur voulue en heu- res s’affiche. (4) Appuyez de nouveau sur le bouton “ ” (régler). L’affichage en 10 minutes se met à clignoter. (5) Appuyez sur le bouton “ ” (mode) jusqu’à ce que la valeur voulue en 10 minutes s’affiche. (6) Appuyez de nouveau sur le bouton “

(régler). L’affichage en minutes se met à clignoter. (7) Appuyez sur le bouton “ ” (mode) jusqu’à ce que la valeur voulue en minu- tes s’affiche. (8) Appuyez de nouveau sur le bouton “

(régler) pour faire démarrer l’horloge.

mile SPEED YAMAHA set mode ZMU07004 L’horloge fonctionne sur l’alimentation de la batterie. La déconnexion de la batterie en- traîne l’arrêt de l’horloge. Remettez l’horloge à l’heure après avoir connecté la batterie. FMU36081 Voltmètre Le voltmètre affiche la tension de la batterie en volts (V). FMU26723 Indicateur d’alerte de niveau de car- burant Lorsque le niveau de carburant baisse à un segment, le segment d’alerte de niveau de carburant se met à clignoter. Ne continuez pas à faire fonctionner le mo- teur à plein régime si un dispositif d’alerte a été activé. Retournez au port en régime em- brayé. ATTENTION: Une panne de carbu- rant peut endommager le moteur. [FCM01771]

1. Segment d’alerte de niveau de carburant

Instruments et indicateurs 36FMU26733 Indicateur d’alerte de faible tension de la batterie Lorsque la tension de la batterie diminue, l’indicateur est activé automatiquement et cli- gnote. Si un dispositif d’alerte est activé, retournez au port sans tarder. Pour la charge de la bat- terie, consultez votre distributeur Yamaha.

1. Indicateur de faible charge de la batterie

FMU26742 Indicateur de gestion de carbu- rant Le système de gestion du carburant indique le niveau de consommation de carburant pendant que le moteur tourne. ZMU01748

1. Indicateur de débit de carburant

2. Indicateur de consommation de carburant / In-

dicateur d’économie de carburant / Synchro- niseur de régime de moteurs jumeaux

3. Indicateur d’alerte du séparateur d’eau (fonc-

tionne uniquement si le détecteur a été instal- lé) Tous les segments du compteur s’allument momentanément après que le contacteur principal est enclenché et reviennent ensuite à la normale. FMU26753 Indicateur de débit de carburant L’indicateur de débit de carburant affiche le volume du débit de carburant pour une durée d’une heure au régime actuel du moteur.

L’indicateur de débit de carburant affiche des litres/heure ou des gallons/heure, sui- vant les préférences de l’opérateur. Sélec- tionnez les unités de mesure voulues en réglant l’interrupteur de programmation si- tué à l’arrière du compteur durant l’instal- lation.

1. Interrupteur de programmation

L’indicateur de consommation de carbu- rant et l’indicateur d’économie de carbu- rant affichent la même unité de mesure. Les indications de débit de carburant ne sont pas précises lorsque le moteur tourne à moins d’environ 1300 tr/min. Suivant les cy- cles de fonctionnement (marche/arrêt) de la pompe à carburant, le compteur indique soit l’absence de débit de carburant soit un débit supérieur à la consommation moyenne réel- le. Moteurs jumelés : l’indicateur de débit de carburant peut afficher le débit de carburant Instruments et indicateurs 37de l’un des deux moteurs ou des deux mo- teurs à la fois. ZMU01749 Pour changer l’affichage du débit de carbu- rant, appuyez plusieurs fois de suite sur le bouton

” (régler) jusqu’à ce que le comp- teur indique “ ” (pour le débit de carburant du moteur tribord uniquement), “ ” (pour le débit de carburant du moteur bâbord uniquement)

” (pour le débit de carburant total des deux moteurs). FMU36091 Indicateur de consommation de car- burant / Indicateur d’économie de carburant / Synchroniseur de régime de moteurs jumeaux L’affichage indique soit le compteur de con- sommation de carburant, l’indicateur d’éco- nomie de carburant ou le synchroniseur de régime des deux moteurs. Pour changer l’affichage, appuyez plusieurs fois de suite sur le bouton “ ” (mode) jus- qu’à ce que l’indicateur sur la face avant du compteur se place sur “ ” (compteur de consommation de carburant), “ ” (indi- cateur d’économie de carburant) ou “ ” (synchroniseur de régime des moteurs jume- lés). FMU26762 Indicateur de consommation de carbu- rant Ce compteur affiche la quantité totale de car- burant consommé depuis la dernière remise à zéro du compteur. Pour remettre à zéro le compteur de con- sommation de carburant, appuyez simulta- nément sur les boutons “ ” (régler) et “ ” (mode). ZMU01751 FMU26772 Indicateur d’économie de carburant Ce compteur indique la distance approxima- tive par litre ou par gallon en cours de navi- gation. ZMU01752 Si des moteurs jumelés sont installés sur vo- tre bateau, le compteur affiche uniquement le rapport d’économie de carburant total pour les deux moteurs.

La consommation de carburant varie for- tement suivant le design du bateau, le poids, l’hélice utilisée, l’angle de trim du moteur, l’état de la mer (y compris le vent) Instruments et indicateurs 38et la position de l’accélérateur. La consom- mation de carburant varie aussi légère- ment avec le type d’eau (salée, douce, et les niveaux de contamination), la tempé- rature et l’humidité de l’air, la propreté de la coque du bateau, la hauteur de montage du moteur, la maîtrise de l’opérateur et la formule spécifique de l’essence (carburant d’été ou d’hiver et quantité d’additifs).

L’indicateur de vitesse numérique Yamaha et le système de gestion du carburant cal- culent la vitesse, la distance parcourue et le rapport d’économie par le mouvement de l’eau à la poupe du bateau. Cette dis- tance peut varier fortement de la distance réellement parcourue en raison des cou- rants, de l’état de la mer et de la condition du détecteur de vitesse de l’eau (si partiel- lement obstrué ou endommagé).

Les moteurs peuvent présenter des diffé- rences de consommation individuelles en raison de variations au niveau de la fabri- cation. Ces variations peuvent même être plus importantes encore si les moteurs n’ont pas été fabriqués la même année. De plus, les variations au niveau des hélices, même de dimensions de base identiques pour un même modèle, peuvent également causer de légères variations de consom- mation de carburant. FMU26783 Synchroniseur de régime pour moteurs jumelés Ce compteur affiche la différence de régime (tr/min) entre les moteurs bâbord et tribord à titre de référence pour la synchronisation du régime des deux moteurs. ZMU01753

1. Le régime du moteur tribord est plus élevé

2. Le régime du moteur bâbord est légèrement

3. Le régime des moteurs bâbord et tribord est

4. Le régime du moteur tribord est légèrement

Le régime du moteur tribord est plus élevé Si le régime des deux moteurs n’est pas syn- chronisé pendant la navigation, ils peuvent être synchronisés en ajustant l’angle de trim ou l’accélérateur. Si de grandes différences d’angle de trim ou d’accélérateur sont nécessaires pour syn- chroniser les moteurs, consultez votre reven- deur Yamaha pour le réglage des câbles d’accélérateur. FMU26794 Indicateur d’alerte du séparateur d’eau Cet indicateur se met à clignoter lorsque de l’eau s’est accumulée dans le séparateur Instruments et indicateurs 39d’eau. En pareil cas, arrêtez le moteur et vi- dez l’eau contenue dans le séparateur. Cet indicateur fonctionne uniquement si un détecteur de séparateur d’eau est installé. ZMU01755 FMU46654 Compteurs multifonction 6Y8 Il y a deux types de compteurs multifonction 6Y8.

Compte-tours multifonction 6Y8

Compteur de vitesse & jauge de carburant multifonction 6Y8 Compte-tours multifonction 6Y8 SET MODE ZMU08407

1. Bouton de réglage

Indicateur de trim3. Affichage multifonction Compteur de vitesse & jauge de carburant multifonction 6Y8 SET MODE ZMU08409

1. Bouton de réglage

1. Indicateur de vitesse

Jauge à carburant3. Affichage multifonction Instruments et indicateurs 40REMARQUE: Les informations affichées sur l’affichage multifonction peuvent être modifiées. Pour plus d’informations sur d’autres réglages ou pour modifier les informations affichées, voir le manuel d’utilisation fourni avec le comp- teur multifonction 6Y8. Ce manuel couvre l’affichage d’avertisse- ment du compte-tours multifonction 6Y8. Re- portez-vous aux sections suivantes pour plus d’informations sur les indicateurs d’alerte. Indicateurs

1. Indicateur Yamaha Security System (en op-

Indicateur d’alerte du séparateur d’eau

3. Indicateur d’alerte de défaillance du moteur

4. Indicateur de tension de batterie

5. Indicateur d’alerte de surchauffe

6. Indicateur d’alerte de faible pression d’huile

7. Indicateur de pression d’eau de refroidisse-

ment (en option) Indicateur Yamaha Security System (en option) Cet indicateur apparaît lorsque le Yamaha Security System se trouve en mode verrouil- lage. Mode de verrouillage SET MODE ZMU08412

1. Indicateur Yamaha Security System (en op-

tion) Assurez-vous que l’indicateur Yamaha Se- curity System est éteint avant de mettre le moteur en marche. Indicateur d’alerte du séparateur d’eau Si de l’eau s’est accumulée dans le sépara- teur d’eau (filtre à carburant) lorsque vous naviguez, le séparateur d’eau-indicateur d’alerte se met à clignoter.

1. Indicateur d’alerte du séparateur d’eau

Arrêtez immédiatement le moteur et consul- tez la page 102 de ce manuel pour vidanger l’eau du filtre à carburant. Regagnez rapide- ment le port et consultez immédiatement un revendeur Yamaha. FCM00911 De l’eau mélangée dans l’essence peut causer de grave dommages au moteur. Instruments et indicateurs 41Indicateur d’alerte de défaillance du mo- teur Si le moteur a une défaillance lorsque vous naviguez, l’indicateur d’alerte de défaillance du moteur se met à clignoter. Regagnez ra- pidement le port et consultez immédiatement un revendeur Yamaha.

1. Indicateur d’alerte de défaillance du moteur

FCM00921 En pareil cas, le moteur ne fonctionne pas correctement. Consultez immédiatement un distributeur Yamaha. Alerte de faible tension de batterie Si la tension de la batterie chute, la valeur de tension de la batterie se met à clignoter.

1. Valeur de tension de la batterie

Regagnez rapidement le port si le dispositif d’alerte de faible tension de la batterie est activé. Pour recharger la batterie, consultez votre distributeur Yamaha. Indicateur d’alerte de surchauffe Si la température du moteur augmente trop en cours de navigation, l’indicateur d’alerte de surchauffe se met à clignoter, et le régime moteur diminue automatiquement à environ 2000–3500 tr/min.

1. Indicateur d’alerte de surchauffe

Arrêtez immédiatement le moteur si le vi- breur retentit et si le dispositif de surchauffe est activé. Vérifiez si l’entrée d’eau de refroi- dissement n’est pas obstruée. FCM01594

Ne continuez pas à faire fonctionner le moteur si l’indicateur d’alerte de sur- chauffe clignote. Le moteur subirait de graves dommages.

Ne continuez pas à faire fonctionner le moteur si un dispositif d’alerte a été ac- tivé. Consultez votre distributeur Yamaha si le problème ne peut être lo- calisé et corrigé. Indicateur d’alerte de faible pression d’huile Si la pression d’huile moteur baisse trop, l’in- dicateur d’alerte de faible pression d’huile se met à clignoter et le régime moteur baisse automatiquement à environ 2000–3500 tr/min. Instruments et indicateurs

1. Indicateur d’alerte de faible pression d’huile

Arrêtez immédiatement le moteur si le vi- breur retentit et si l’indicateur d’alerte de fai- ble pression d’huile clignote. Vérifiez le ni- veau d’huile moteur et faites l’appoint si né- cessaire. Si le dispositif d’alerte est activé alors que le niveau d’huile moteur approprié est maintenu, consultez votre revendeur Yamaha. FCM01602 Ne continuez pas à faire fonctionner le moteur lorsque le dispositif d’alerte de faible pression d’huile est activé. Le mo- teur subirait de graves dommages. Instruments et indicateurs 43FMU26806 Système d’alerte FCM00093 Ne continuez pas à faire fonctionner le moteur si un dispositif d’alerte a été acti- vé. Consultez votre distributeur Yamaha si le problème ne peut être localisé et cor- rigé. FMU43754 Alerte de surchauffe Ce moteur est équipé d’un dispositif d’alerte de surchauffe. Si la température du moteur augmente trop, ce dispositif d’alerte est acti- vé.

Le régime du moteur baisse automatique- ment à 2000–3500 tr/min.

L’indicateur d’alerte de surchauffe s’allume ou se met à clignoter (si équipé). ZMU05422

Le vibreur retentit (si équipé sur la barre franche, le boîtier de commande à distance ou le pupitre de l’interrupteur principal). ZMU06297 ZMU07012 Lorsque le système d’alerte est activé, arrê- tez le moteur et vérifiez si les entrées d’eau de refroidissement ne sont pas obstruées:

Vérifiez l’angle de trim pour vous assurer que l’entrée d’eau de refroidissement est submergée.

Vérifiez si l’entrée d’eau de refroidisse- ment n’est pas obstruée. FMU41182 Alerte de faible pression d’huile Le moteur hors-bord est équipé d’un système d’alerte de faible pression d’huile. Si la pres- sion d’huile moteur est faible, le système d’alerte est activé.

Le régime du moteur baisse automatique- ment à environ 2000–3500 tr/min.

L’indicateur d’alerte de faible pression d’huile s’allume ou se met à clignoter. Système de commande du moteur 44ZMU05431

Le vibreur retentit. ZMU06297 ZMU07012 Si le système d’alerte est activé, arrêtez le moteur aussi rapidement que votre sécurité le permet. Vérifiez le niveau d’huile et ajoutez de l’huile moteur si nécessaire. Si le niveau d’huile est correct et si le système d’alerte ne s’arrête pas, consultez votre revendeur Yamaha. FMU43953 Alerte du séparateur d’eau Le moteur hors-bord est équipé d’un système d’alerte de séparateur d’eau. Si l’eau sépa- rée du carburant dépasse un volume spéci- fique, le système d’alerte est activé.

L’indicateur d’alerte de séparateur d’eau s’allume ou se met à clignoter. ZMU05424

Le vibreur sonore retentit par intermittence lorsque le levier de commande à distance est au point mort. ZMU06297 ZMU07012 Lorsque le système d’alerte est activé, arrê- tez le moteur et vérifiez le filtre à carburant. S’il y a de l’eau dans le carburant, consultez un revendeur Yamaha. Système de commande du moteur 45FCM02341 Bien que le vibreur s’arrête lorsque le mo- teur a démarré et que le levier de com- mande à distance est été amené sur la po- sition de marche avant ou arrière, n’utili- sez pas le moteur hors-bord. Le moteur risque sinon de subir de graves domma- ges. Système de commande du moteur 46FMU41213 Installation Les informations présentées dans cette sec- tion sont uniquement fournies à titre de réfé- rence. Il n’est pas possible de fournir des ins- tructions complètes pour toutes les combi- naisons de bateau et de moteur hors-bord possibles. Un montage correct dépend en partie de l’expérience et de la combinaison spécifique du bateau et du moteur hors-bord. FWM02573

La surmotorisation d’un bateau peut entraîner une grave instabilité. Ne mon- tez pas un moteur hors-bord dont la puissance en chevaux-vapeur dépasse la capacité maximale du bateau qui est spécifiée sur la plaque d’homologation du bateau. Si le bateau ne porte pas de plaque d’homologation, consultez le fa- bricant du bateau.

Un montage incorrect du moteur hors- bord peut entraîner des conditions dan- gereuses, comme une mauvaise ma- nœuvrabilité, une perte de contrôle ou un risque d’incendie. Faites monter vo- tre moteur hors-bord correctement par votre revendeur Yamaha. FMU41271 Montage du moteur hors-bord Le moteur hors-bord doit être monté de façon à ce que le bateau soit bien équilibré. Sinon, le bateau pourra être difficile à manœuvrer. Montez le moteur hors-bord dans l’axe (ligne de quille) du bateau.

1. Axe (ligne de quille)FMU41065

Hauteur de montage La hauteur de montage de votre moteur hors- bord affecte son rendement et sa fiabilité. S’il est monté trop haut, l’hélice risque de venti- ler, ce qui réduira la propulsion en raison d’un glissement excessif de l’hélice, et l’entrée d’eau du système de refroidissement risque de ne pas recevoir suffisamment d’eau, ce qui peut provoquer une surchauffe. Si le mo- teur est monté trop bas, la résistance dans l’eau (traînée) augmentera, réduisant ainsi le rendement et les performances du moteur. La hauteur de montage optimale dépend de la combinaison du bateau et du moteur hors- bord. Consultez votre revendeur Yamaha ou tout autre fabricant de bateaux pour plus d’in- formations sur la détermination de la hauteur de montage adéquate. FCM01635

Vérifiez si l’orifice de ralenti reste assez haut pour éviter que de l’eau pénètre à l’intérieur du moteur, même lorsque le bateau est stationnaire avec une charge maximum.

Une hauteur incorrecte du moteur ou des obstructions à un écoulement flui- de de l’eau (comme le modèle et l’état du bateau, ou des accessoires comme des échelles de bain ou des émetteurs Installation 47de sondeur) peuvent créer des projec- tions d’embruns pendant que vous na- viguez. Si le moteur hors-bord est utili- sé en continu en présence de projec- tions d’embruns, une quantité d’eau suffisante pour endommager grave- ment le moteur risque de pénétrer via l’entrée d’air du capot supérieur. Elimi- nez la cause des projections d’em- bruns.

Installation 48FMU36382 Fonctionnement pour la pre- mière fois FMU40512 Plein d’huile moteur Le moteur hors-bord est expédié départ usi- ne sans huile moteur. Si votre revendeur Yamaha ne remplit pas le moteur d’huile mo- teur, vous devez faire le plein d’huile moteur avant de le faire démarrer. ATTENTION: Vérifiez si le plein d’huile du moteur a été effectué avant de faire fonctionner le mo- teur pour la première fois. Sinon, le mo- teur risque d’être gravement endomma- gé. [FCM02241] L’étiquette suivante, qui est apposée sur le moteur hors-bord lorsqu’il est expédié de l’usine, doit être enlevée après que le plein d’huile moteur a été effectué pour la première fois. Pour plus d’informations sur la vérifica- tion du niveau d’huile moteur, voir page 52. ZMU01710 FMU30175 Rodage du moteur Votre nouveau moteur requiert une période de rodage pour permettre aux surfaces en contact de s’araser uniformément. Un roda- ge correctement effectué permet de garantir de bonnes performances et une plus grande durée de vie utile du moteur. ATTENTION: La négligence de la procédure de rodage peut entraîner une réduction de la durée de vie utile du moteur et même de graves dommages au moteur. [FCM00802] FMU41223 Procédure de rodage du moteur Votre nouveau moteur requiert une période de rodage de 10 heures pour permettre aux surfaces en contact des pièces mobiles de s’araser uniformément. Faites tourner le moteur dans l’eau et sous charge (en prise avec une hélice installée) pendant 10 heures de la façon suivante. Pen- dant le rodage du moteur, évitez les régimes de ralenti prolongés, les eaux agitées et les zones densément fréquentées. (1) Pendant la 1ère heure de fonctionne- ment: Faites tourner le moteur à différents ré- gimes jusqu’à 2000 tr/min ou approxi- mativement à 1/2-puissance. (2) Pendant la 2ème heure de fonctionne- ment: Augmentez le régime du moteur de ma- nière à faire planer le bateau (mais évi- tez de le faire tourner à plein gaz), puis réduisez les gaz tout en maintenant le bateau à une vitesse de planage. (3) Pendant les 8 heures de fonctionnement suivantes: Faites tourner le moteur à n’importe quel régime. Evitez cependant de faire tour- ner le moteur à plein régime pendant plus de 5 minutes d’affilée. Opération 49(4) Après les 10 premières heures de fonc- tionnement: Faites fonctionner le moteur normale- ment. FMU36402 Connaissez votre bateau Tous les bateaux présentent des caractéris- tiques de manœuvrabilité uniques. Naviguez précautionneusement lorsque vous appre- nez comment votre bateau manœuvre dans différentes conditions et avec différents an- gles de trim (voir page 61). FMU36414 Contrôles avant le démarrage du moteur FWM01922 Si l’un des éléments du “Contrôles avant le démarrage du moteur” ne fonctionne pas correctement, faites-le inspecter et réparer avant d’utiliser le moteur hors- bord. Un accident risque sinon de se pro- duire. FCM00121 Ne faites pas démarrer le moteur hors de l’eau. Une surchauffe et de graves dom- mages pourraient en résulter. FMU40521 Niveau de carburant Vérifiez si vous disposez de suffisamment de carburant pour votre sortie. Une bonne règle de base consiste à utiliser 1/3 de votre car- burant pour arriver à destination, 1/3 pour en revenir et à en conserver 1/3 comme réserve de secours. Avec le bateau en niveau hori- zontal sur une remorque ou dans l’eau, tour- nez l’interrupteur principal sur la position “ ” (marche) et vérifiez le niveau de carburant. Pour les instructions de remplissage de car- burant, voir page 55. FMU40774 Dépose du capot supérieur Pour les contrôles suivants, déposez le capot supérieur du capot inférieur. Pour déposer le capot supérieur, relevez les leviers de verrouillage du capot et soulevez le capot supérieur.

1. Levier de verrouillage du capot

Capot inférieur3. Capot supérieur

1. Levier de verrouillage du capot

Capot inférieur3. Capot supérieur Opération 50FMU36443 Système d’alimentation FWM00061 L’essence et ses vapeurs sont hautement inflammables et explosives. Eloignez les étincelles, les cigarettes, les flammes et toutes les sources d’allumage. FWM00911 Une fuite de carburant peut provoquer un incendie ou une explosion.

Contrôlez régulièrement la présence de futies de carburant.

Si vous découvrez une fuite, faites im- pérativement réparer le système d’ali- mentation par un mécanicien qualifié. Des réparations incorrectes peuvent rendre dangereuse l’utilisation du mo- teur hors-bord. FMU36453 Contrôle de la présence de fuites de car- burant

Vérifiez s’il y a des fuites de carburant ou des vapeurs d’essence dans le bateau.

Vérifiez si le système d’alimentation ne présente pas de fuite de carburant.

Vérifiez le réservoir de carburant et les conduites d’alimentation quant à la pré- sence de fissures, de gonflements ou autre dommage. FMU37323 Contrôle du filtre à carburant Vérifiez si le filtre à carburant est propre et exempt d’eau. S’il y a de l’eau dans le car- burant, ou s’il y a une quantité significative de débris, le réservoir à carburant doit être véri- fié et nettoyé par un revendeur Yamaha.

1. Filtre à carburant

Tournez le volant à fond vers bâbord et vers tribord. Vérifiez si le fonctionnement est régulier et sans hésitations sur toute la course, sans blocage ni jeu excessif.

Actionnez plusieurs fois de suite le levier de commande à distance pour vous assu- rer qu’il ne marque aucune hésitation sur sa course. Le fonctionnement doit être ré- gulier sur toute la course.

Vérifiez si les connexions du câble d’accé- lérateur et du câble d’inverseur ne sont pas endommagées ou desserrées. ZMU07751 FMU40363 Cordon du coupe-circuit du moteur Vérifiez le cordon de coupe-circuit du moteur et l’agrafe quant à la présence de domma- Opération 51ges, comme des coupures, des ruptures et des traces d’usure. ZMU06873

Cordon de coupure du moteur FMU40994 Huile moteur (1) Placez le moteur hors-bord en position verticale (pas incliné). ATTENTION: Si le moteur hors-bord n’est pas de ni- veau, le niveau d’huile indiqué sur la jauge d’huile risque de manquer de précision. [FCM01862] (2) Retirez la jauge d’huile et essuyez-la.

(3) Insérez complètement la jauge d’huile et retirez-la à nouveau. (4) Vérifiez si le niveau d’huile sur la jauge d’huile se situe entre les repères de ni- veau inférieur et supérieur. Consultez votre revendeur Yamaha si le niveau d’huile n’est pas au niveau correct ou si l’huile présente un aspect laiteux ou est souillée.

FMU40412 Moteur hors-bord

Vérifiez si le moteur hors-bord est monté correctement et vérifiez si les boulons de montage du moteur hors-bord sont bien serrés.

Contrôlez si l’hélice n’est pas endomma- gée.

Contrôlez la présence de fuites d’huile mo- teur. FMU36494 Dispositif de rinçage Vérifiez que le connecteur du tuyau d’arro- sage est correctement vissé sur le raccord de la cuvette. ATTENTION: Si le connecteur du tuyau d’arrosage n’est pas correcte- ment raccordé, de l’eau de refroidisse- ment risque de s’écouler et le moteur de surchauffer en cours d’utilisation. [FCM01802] Opération

Connecteur de tuyau d’arrosage

3. Dispositif de rinçage

FMU40752 Installation du capot supérieur (1) Vérifiez si le joint en caoutchouc n’est pas endommagé. Si le joint en caout- chouc est endommagé, faites-le rempla- cer par un revendeur Yamaha.

1. Joint en caoutchouc

Capot inférieur (2) Vérifiez si le joint en caoutchouc est cor- rectement engagé tout autour du capot supérieur. (3) Vérifiez si les trois leviers de verrouillage du capot sont dégagés vers l’extérieur. (4) Alignez les 3 saillies du dessus du capot supérieur sur les supports correspon- dants du capot inférieur, et placez en- suite le capot supérieur sur le capot in- férieur.

(5) Poussez les leviers de verrouillage du capot vers l’intérieur pour fixer le capot supérieur.

1. Levier de verrouillage du capot

1. Levier de verrouillage du capot

(6) Vérifiez le montage du capot supérieur en appuyant dessus des deux mains. ATTENTION: Si le capot supérieur n’est pas installé correctement, des projections d’eau peuvent entrer sous le capot supérieur et endomma- ger le moteur, ou le capot supérieur risque de s’arracher en cours de na- vigation à grande vitesse. [FCM02371] ZMU07760 FMU46180 Contrôle du système de trim FWM04270

Ne restez jamais sous l’embase lors- qu’elle est relevée, même si l’axe de support de relevage est installé ou si le levier support de relevage est verrouil- lé. Une chute accidentelle du moteur hors-bord peut provoquer de graves blessures.

Un membre de votre corps risque de se coincer entre le moteur hors-bord et le support de fixation lorsque le moteur hors-bord est relevé ou abaissé.

Assurez-vous que personne ne se trou- ve à proximité du moteur hors-bord avant d’effectuer ce contrôle. (1) Vérifiez si le système de trim ne présente pas de fuites de liquide. ZMU06969 (2) Actionnez chacun des interrupteurs de trim du capot inférieur et du boîtier de commande à distance pour vous assurer que tous les interrupteurs fonctionnent.

1. Interrupteur de trim

1. Interrupteur de trim

(3) Relevez le moteur hors-bord et vérifiez si la tige d’inclinaison et les tiges de trim sont complètement déployées.

1. Tige d’inclinaison2. Tige de trim

(4) Vérifiez si la tige d’inclinaison et les tiges de trim ne sont pas corrodées ou en- dommagées. (5) Abaissez le moteur hors-bord. Vérifiez si la tige d’inclinaison et les tiges de trim fonctionnent correctement. FMU36585 Batterie Vérifiez la charge de la batterie. Si votre ba- teau est équipé d’un indicateur de vitesse numérique Yamaha, les fonctions de voltmè- tre et d’alerte de batterie faible vous aideront à contrôler la charge de la batterie. Une bat- terie en bon état fournira au moins 12 volts. Contrôlez si les connexions de la batterie sont propres, bien serrées et recouvertes de protections isolantes. Les connexions élec- triques de la batterie et des câbles doivent être propres et correctement raccordés, si- non la batterie ne permettra pas de faire dé- marrer le moteur. Si la batterie a besoin d’être chargée, veuillez consulter votre revendeur Yamaha ou les instructions du fabricant de la batterie. FMU30027 Remplissage de carburant FWM01831

L’essence et ses vapeurs sont haute- ment inflammables et explosives. Effec- tuez toujours le plein de carburant con- formément à cette procédure afin de ré- duire le risque d’incendie et d’explo- sion.

L’essence est toxique et peut causer des blessures, voire la mort. Manipulez l’essence précautionneusement. Ne si- phonnez jamais de l’essence avec la bouche. Si vous avalez de l’essence, si vous inhalez de grandes quantités de vapeur d’essence ou si vous recevez de l’essence dans les yeux, consultez im- médiatement un médecin. Si vous ren- versez de l’essence sur votre peau, la- vez-vous à l’eau et au savon. Si vous renversez de l’essence sur vos vête- ments, changez de tenue. (1) Assurez-vous que le moteur est à l’arrêt. (2) Assurez-vous que le bateau se trouve à un endroit extérieur bien aéré, soit cor- rectement amarré soit sur une remor- que. (3) Assurez-vous que personne ne se trou- ve dans le bateau. (4) Ne fumez pas et restez à l’écart des étin- celles, des flammes, des décharges Opération 55d’électricité statique et de toute autre source d’allumage. (5) Si vous utilisez un conteneur portable pour stocker le carburant et faire le plein, utilisez uniquement un conteneur à ES- SENCE homologué localement. (6) Mettez le bec du pistolet de remplissage en contact avec l’ouverture de l’orifice de remplissage ou de l’entonnoir afin d’évi- ter la production d’étincelles électrosta- tiques. (7) Remplissez le réservoir de carburant, mais ne le surremplissez pas. AVERTISSEMENT! Ne surremplissez pas. Sinon, le carburant peut se dila- ter et déborder si la température aug- mente. [FWM02611] (8) Serrez correctement le bouchon du ré- servoir de carburant. (9) Essuyez immédiatement les éventuelles coulures d’essence avec des chiffons secs. Eliminez les chiffons conformé- ment aux lois et réglementations locales. FMU40252 Utilisation du moteur FWM02601 Ce produit émet des gaz d’échappement qui contiennent du monoxyde de carbo- ne, un gaz inodore et incolore qui peut causer des lésions cérébrales, voire la mort en cas d’inhalation. Les symptômes sont des nausées, des vertiges et la som- nolence. Veillez à ce que le cockpit et la cabine soient bien aérés. Evitez d’obs- truer les sorties d’échappement. FMU41291 Branchement de l’alimentation (1) Si votre bateau est équipé d’un sélecteur de réservoir de carburant, tournez le sé- lecteur sur le réservoir de carburant ap- proprié. (2) Actionnez la pompe d’amorçage avec la flèche orientée vers le haut jusqu’à ce que vous la sentiez devenir plus ferme.

Démarrage du moteur FWM01601 Avant de faire démarrer le moteur, assu- rez-vous que le bateau est solidement amarré et que vous pouvez éviter d’éven- tuels obstacles. Assurez-vous qu’il n’y a pas de baigneurs dans l’eau à proximité de vous. FMU40643 Procédure de démarrage du moteur FWM02592

La négligence de la fixation du cordon du coupe-circuit du moteur peut entraî- ner l’éloignement du bateau si l’opéra- teur est éjecté. En cours d’utilisation, attachez le cordon du coupe-circuit du moteur à une partie résistante de vos vêtements, au bras ou à la jambe. N’at- tachez pas le cordon du coupe-circuit du moteur à un vêtement susceptible de se déchirer. Ne faites pas passer le cor- don du coupe-circuit du moteur là où il Opération 56risque d’être coincé, ce qui l’empêche- rait de fonctionner.

Evitez de tirer accidentellement sur le cordon du coupe-circuit du moteur en cours de fonctionnement normal. Une perte de puissance signifie la perte d’une grande partie de la manœuvrabi- lité. De même, sans la puissance du mo- teur, le bateau risque de ralentir brus- quement. Ce qui pourrait projeter les personnes et les objets vers l’avant. (1) Amenez le levier de commande à dis- tance au point mort. REMARQUE: Le dispositif de sécurité de démarrage em- brayé empêche le moteur de démarrer sauf s’il est au point mort. ZMU07034

(2) Attachez le cordon du coupe-circuit du moteur à une partie résistante de vos vêtements, au bras ou à la jambe. Atta- chez ensuite l’agrafe située à l’autre ex- trémité du cordon du coupe-circuit du moteur au contacteur de coupure du mo- teur. ZMU07037 ZMU04628 (3) Tournez l’interrupteur principal sur la po- sition “ ” (marche). ZMU07031

OFF Opération 57ZMU06927

OFF (4) Tournez l’interrupteur principal sur la po- sition “ ” (démarrer), et maintenez- le sur cette position pendant 5 secondes maximum. ZMU07032

START (5) Dès que le moteur a démarré, relâchez l’interrupteur principal pour le ramener sur la position “ ” (marche). ATTENTION: Ne tournez jamais l’in- terrupteur principal sur la position “ ” (démarrer) pendant que le moteur tourne. Ne laissez pas le mo- teur du démarreur tourner pendant plus de 5 secondes. Si vous faites tourner le moteur du démarreur pen- dant plus de 5 secondes d’affilée, la batterie se déchargera rapidement et il sera impossible de faire démarrer le moteur. Le démarreur risque égale- ment d’être endommagé. Si le moteur ne démarre pas au bout de 5 secon- des, ramenez l’interrupteur principal sur “ ” (marche), attendez 10 secon- des, puis lancez de nouveau le mo- teur. [FCM00193] FMU36511 Contrôles après le démarrage du moteur FMU41361 Eau de refroidissement Vérifiez la constance du débit d’eau de la sortie témoin d’eau de refroidissement. Un débit d’eau continu de la sortie témoin d’eau de refroidissement indique que la pompe à eau pompe l’eau dans les passages d’eau de refroidissement. REMARQUE: Lorsque le moteur a démarré, il peut y avoir un léger décalage avant que de l’eau s’écou- le de la sortie témoin de l’eau de refroidisse- ment. FCM02251 Si de l’eau ne s’écoule pas en permanen- ce de la sortie témoin d’eau de refroidis- sement pendant que le moteur tourne, une surchauffe et de graves dommages peuvent en résulter. Arrêtez le moteur et vérifiez si l’entrée d’eau de refroidisse- ment du carter inférieur n’est pas obs- truée. Consultez votre revendeur Yamaha si le problème ne peut être localisé et cor- rigé. Opération

1. Sortie témoin d’eau de refroidissementFMU27671

Mise à température du moteur FMU41234 Procédure de préchauffage du mo- teur (1) Après avoir fait démarrer le moteur, lais- sez-le chauffer jusqu’à ce que le régime du moteur se stabilise au régime de ra- lenti afin de délivrer des performances de fonctionnement et des accélérations maximales. ATTENTION: La négligen- ce de cette procédure raccourcit la durée de vie utile du moteur. [FCM04550] Régime de ralenti (au point mort): 650–750 tr/min (2) Vérifiez si l’indicateur d’alerte de faible pression d’huile reste éteint. ATTENTION: Si l’indicateur d’alerte de faible pression d’huile clignote après que le moteur a démarré, arrê- tez le moteur. Le moteur risque sinon de subir de graves dommages. Con- sultez votre revendeur Yamaha. [FCM02381]FMU36532 Contrôles après la mise à tem- pérature du moteur FMU36542 Changement de vitesses Alors que le bateau est solidement amarré, et sans actionner l’accélérateur, vérifiez si le moteur passe facilement en marche avant et en marche arrière, et puis au point mort. FMU40461 Contacteurs d’arrêt Appliquez la procédure suivante pour vérifier si l’interrupteur principal et le coupe-circuit de sécurité du moteur fonctionnent correcte- ment.

Vérifiez si le moteur s’arrête lorsque vous amenez l’interrupteur principal sur la posi- tion “ ” (arrêt).

Vérifiez si le moteur s’arrête lorsque l’agra- fe est retirée du coupe-circuit de sécurité du moteur.

Vérifiez si le moteur ne démarre pas lors- que l’agrafe est retirée du contacteur de coupure du moteur. FMU31734 Changement de vitesses FWM00181 Avant d’embrayer, assurez-vous qu’il n’y a pas de baigneurs ni d’obstacles dans l’eau à proximité de vous. FCM01611 Faites chauffer le moteur avant d’enclen- cher la marche avant/arrière. Jusqu’à ce que le moteur soit arrivé à température, il se peut que le régime de ralenti soit un peu plus rapide qu’à la normale. Le régi- me de ralenti rapide peut vous éviter de passer au point mort. Si cela se produit, arrêtez le moteur, passez au point mort, Opération 59puis faites redémarrer le moteur et lais- sez-le chauffer. Pour quitter le point mort (1) Relevez la commande de verrouillage au point mort (si équipée).

1. Commande de verrouillage de point mort

(2) Déplacez le levier de commande à dis- tance d’environ 35° (vous sentez un dé- clic) d’un geste ferme et vif vers l’avant (pour la marche avant) ou vers l’arrière (pour la marche arrière). ZMU07035

35˚ 35˚ Pour passer de la prise (marche avant/arriè- re) au point mort (1) Coupez les gaz de façon à ce que le mo- teur ralentisse jusqu’au régime de ralen- ti. ZMU07036

ZMU06931 F R (2) Lorsque le moteur tourne au ralenti en prise, amenez le levier de commande à distance au point mort d’un geste ferme et vif. ZMU07034

Opération 60ZMU06926

FMU40473 Arrêt du bateau FWM01511

N’utilisez pas la fonction de marche ar- rière pour ralentir ou arrêter le bateau, car vous risqueriez de perdre le contrô- le du bateau, d’être éjecté, ou encore de causer un impact dans le volant ou d’autres parties du bateau. Cela pour- rait accroître le risque de blessures gra- ves. Cela risquerait également d’en- dommager le mécanisme d’inverseur.

Ne passez pas en marche arrière lors- que vous naviguez à une vitesse de pla- nage. Une perte de contrôle, la submer- sion du bateau ou des dommages pour- raient en résulter. Le bateau n’est pas équipé d’un système de freinage séparé. La résistance de l’eau l’ar- rête après que l’accélérateur a été fermé et que le moteur est revenu au régime de ra- lenti. La distance d’arrêt varie suivant la mas- se brute, l’état de la surface de l’eau et la di- rection du vent. FMU27822 Arrêt du moteur Avant d’arrêter le moteur, laissez-le d’abord refroidir pendant quelques minutes au ralenti ou à faible régime. Il est déconseillé d’arrêter le moteur immédiatement après avoir navi- gué à haute vitesse. FMU40671 Procédure d’arrêt du moteur (1) Tournez l’interrupteur principal sur la po- sition “ ” (arrêt). ZMU07033

OFF (2) Retirez la clé si vous laissez le bateau sans surveillance. REMARQUE: Le moteur peut également être arrêté en ti- rant sur le cordon de coupure du moteur pour enlever l’agrafe du coupe-circuit du moteur, puis tournez l’interrupteur principal sur

(arrêt). FMU27865 Réglage du trim du moteur hors-bord FWM00741 Un trim (relevé ou abaissé) excessif pour les conditions d’utilisation peut provo- quer une instabilité du bateau et rendre le bateau plus difficile à manœuvrer. Cela augmente les risques d’accidents. Si le Opération 61bateau commence à devenir instable ou difficile à manœuvrer, ralentissez ou ajus- tez l’angle de trim. L’angle de trim du moteur hors-bord contri- bue à déterminer la position de la proue du bateau dans l’eau. Un angle de trim correct permet d’améliorer les performances et les économies de carburant tout en réduisant les contraintes sur le moteur. L’angle de trim cor- rect dépend de la combinaison du bateau, du moteur et de l’hélice. L’angle de trim correct est également affecté par des variables telles que la charge du bateau, l’état de la mer et la vitesse de navigation.

1. Angle de fonctionnement du trim

FMU40422 Réglage de l’angle de trim FWM02472

Assurez-vous que toutes les personnes se tiennent à l’écart du moteur hors- bord lorsque vous ajustez l’angle de trim. Un membre de votre corps risque de se coincer entre le moteur hors-bord et le support de fixation lorsque le mo- teur hors-bord est relevé ou abaissé.

Faites preuve de vigilance lorsque vous essayez un angle de trim pour la pre- mière fois. Augmentez progressive- ment la vitesse et soyez attentif aux éventuels signes d’instabilité et problè- mes de contrôle. Un angle de trim in- correct peut entraîner une perte de con- trôle.

Si le moteur hors-bord est équipé d’un interrupteur de trim situé sur le capot inférieur, utilisez cet interrupteur uni- quement lorsque le bateau est à l’arrêt complet et le moteur coupé. N’ajustez pas l’angle de trim avec cet interrupteur pendant que vous naviguez avec le ba- teau. Ajustez l’angle de trim du moteur hors-bord à l’aide de l’interrupteur de trim.

1. Interrupteur de trim

1. Interrupteur de trim

Pour relever la proue (proue relevée), pous- sez sur le côté “ ” (relever) de l’interrupteur. Pour abaisser la proue (proue abaissée), poussez sur le côté “ ” (abaisser) de l’inter- rupteur. Opération 62Effectuez des tests de fonctionnement avec le moteur hors-bord réglé suivant différents angles de trim afin de trouver la position qui convient le mieux à votre bateau et à vos conditions d’utilisation. FMU27913 Réglage du trim du bateau Lorsque le bateau plane, une attitude de proue relevée produit une diminution de la traînée, une plus grande stabilité et une effi- cacité accrue. C’est généralement le cas lorsque la ligne de quille du bateau est rele- vée d’environ 3 à 5 degrés. Avec la proue re- levée, le bateau peut davantage avoir ten- dance à virer d’un côté ou de l’autre. Com- pensez cette tendance en agissant sur la di- rection. Lorsque la proue du bateau est abaissée, il est plus facile d’accélérer depuis l’arrêt pour faire planer le bateau. ZMU07038 Proue relevée Une proue trop relevée place la proue du ba- teau trop haut par rapport à la surface de l’eau. Les performances et l’économie dimi- nuent parce que la coque du bateau pousse sur l’eau et que la traînée aérodynamique est plus importante. Une proue excessivement relevée peut également faire ventiler l’hélice, ce qui réduit encore les performances, faire “marsouiner” le bateau (bonds dans l’eau), et projeter le pilote et les passagers par-dessus bord. ZMU07039 Proue abaissée Une proue trop abaissée fait “piquer du nez” au bateau, ce qui réduit l’économie de car- burant et ne permet pas d’accélérer facile- ment. Naviguer à grande vitesse avec la proue abaissée rend également le bateau instable. La résistance à la proue est forte- ment accrue, ce qui augmente le risque de “gouverner par la proue” et rend la navigation difficile et dangereuse. ZMU07040 REMARQUE: Selon le type de bateau, l’angle de trim du moteur hors-bord peut avoir un léger effet sur le trim du bateau pendant que vous navi- guez. FMU27948 Relevage et abaissement Si vous arrêtez le moteur pour une certaine durée ou si le bateau est amarré en eau peu profonde, le moteur hors-bord doit être relevé afin de protéger l’hélice et le carter inférieur contre tout dommage résultant d’une colli- Opération 63sion avec des obstacles ainsi que pour ré- duire la corrosion saline. FWM01544 Assurez-vous que toutes les personnes se tiennent à l’écart du moteur hors-bord lorsque vous relevez et que vous abais- sez le moteur hors-bord. Un membre ris- que de se coincer entre le moteur hors- bord et le support de fixation lorsque le moteur hors-bord est relevé et abaissé. FCM00993

Avant de relever le moteur, appliquez la procédure “Arrêt du moteur” dans ce chapitre. Ne relevez jamais le moteur hors-bord pendant que le moteur tour- ne. De graves dommages peuvent ré- sulter d’une surchauffe.

Pour éviter que les passages d’eau de refroidissement gèlent lorsque la tem- pérature ambiante est de 5°C (41°F) ou moins, relevez le moteur hors-bord après qu’il a été arrêté 30 secondes ou plus. FMU46192 Procédure de relevage Relevage lors de l’utilisation de l’axe de sup- port de relevage (1) Positionnez le levier de commande à dis- tance au point mort. ZMU07034

(2) Appuyez sur le côté “ ” (relever) de l’in- terrupteur de trim pour relever complè- tement le moteur hors-bord.

1. Interrupteur de trim

1. Interrupteur de trim

(3) Si vous disposez de l’axe de support de relevage, installez l’axe de support de relevage. Pour plus d’informations sur l’installation de l’axe de support de rele- vage, voir page 31.

(4) Lorsque le moteur hors-bord est soutenu par l’axe de support de relevage, ap- puyez sur le côté “ ” (abaisser) de l’in- terrupteur de trim pour rétracter les tiges de trim. ATTENTION: Assurez-vous que les tiges de trim soient complè- tement rétractées lors de l’amarrage. Cela protège les tiges contre les con- crétions marines et la corrosion, qui pourraient endommager le mécanis- me du système de trim. [FCM00254]

Relevage lors de l’utilisation du levier support de relevage (1) Positionnez le levier de commande à dis- tance au point mort. ZMU07034

(2) Appuyez sur le côté “ ” (relever) de l’in- terrupteur de trim pour relever complè- tement le moteur hors-bord. Opération

1. Interrupteur de trim

1. Interrupteur de trim

(3) Tirez le levier support de relevage vers vous pour soutenir le moteur. AVERTISSEMENT! Après avoir relevé le moteur, veillez à le soutenir au moyen du bouton support de releva- ge ou du levier support de relevage. Sinon, le moteur hors-bord risque de retomber brusquement si la pression d’huile dans le système de trim ou dans le système de relevage assisté venait à baisser. [FWM00263] ATTENTION: N’utilisez pas le levier ou le bouton de support de relevage lorsque vous re- morquez le bateau. Le moteur hors- bord pourrait se déverrouiller du sup- port de relevage et retomber. Si le mo- teur ne peut être remorqué en posi- tion de fonctionnement normale, em- ployez un dispositif de support pour le verrouiller en position relevée. Pour plus d’informations, voir page

(4) Lorsque le moteur hors-bord est soutenu par le levier support de relevage, ap- puyez sur le côté

” (abaisser) de l’in- terrupteur de trim pour rétracter les tiges de trim. ATTENTION: Assurez-vous que les tiges de trim soient complè- tement rétractées lors de l’amarrage. Cela protège les tiges contre les con- crétions marines et la corrosion, qui pourraient endommager le mécanis- me du système de trim. [FCM00254] Opération

FMU46200 Procédure d’abaissement Abaissement lors de l’utilisation de l’axe de support de relevage (1) Si vous utilisez l’axe de support de rele- vage, relevez complètement le moteur hors-bord, et déposez ensuite l’axe de support de relevage.

(2) Appuyez sur le côté “ ” (abaisser) de l’interrupteur de trim pour abaisser le moteur hors-bord.

1. Interrupteur de trim

1. Interrupteur de trim

Abaissement lors de l’utilisation du levier support de relevage (1) Appuyez sur le côté “ ” (relever) de l’in- terrupteur de trim jusqu’à ce que le mo- teur hors-bord soit supporté par la tige d’inclinaison et que le levier support de relevage se dégage. (2) Dégagez le levier support de relevage.

Opération 67(3) Appuyez sur le côté “ ” (abaisser) de l’interrupteur de trim pour abaisser le moteur hors-bord.

1. Interrupteur de trim

1. Interrupteur de trimFMU28063

Eaux peu profondes FMU40702 Navigation en eau peu profonde Le moteur hors-bord peut être relevé partiel- lement pour permettre la navigation en eau peu profonde. FCM02361 Ne relevez pas le moteur de sorte que l’entrée d’eau de refroidissement de l’em- base se trouve au-dessus du niveau de l’eau lorsque vous positionnez le moteur hors-bord et que vous naviguez en eau peu profonde. De graves dommages ris- quent sinon de résulter d’une surchauffe.

1. Entrée d’eau de refroidissementFMU40712

Procédure de navigation en eau peu pro- fonde (1) Amenez le levier de commande à dis- tance au point mort. ZMU07034

(2) Appuyez sur le côté “ ” (relever) de l’in- terrupteur de trim pour relever le moteur hors-bord à la position voulue. AVERTISSEMENT! L’utilisation de l’interrupteur de trim du capot infé- rieur en cours de navigation ou lors- Opération 68que le moteur tourne accroît le risque de passer par-dessus bord et peut distraire l’opérateur, augmentant ain- si le risque de collision avec un autre bateau ou un obstacle. [FWM01851]

1. Interrupteur de trim

(3) Pour ramener le moteur hors-bord sur la position de fonctionnement normale, ap- puyez sur le côté

” (abaisser) de l’in- terrupteur de trim pour abaisser lente- ment le moteur hors-bord.

1. Interrupteur de trimFMU28196

Navigation dans d’autres con- ditions Navigation en eau salée Après avoir navigué dans de l’eau salée, rin- cez les passages d’eau de refroidissement à l’eau douce pour éviter leur obstruction. Rin- cez également l’extérieur du moteur hors- bord à l’eau douce. Navigation en eau boueuse, trouble ou acide Yamaha recommande vivement d’utiliser le kit de pompe à eau plaquée au chrome qui est proposé en option (voir page 18) si vous utilisez le moteur hors-bord dans une eau acide ou fort sédimenteuse, comme de l’eau boueuse ou turbide (trouble). Après avoir na- vigué dans une telle eau, rincez les passages de refroidissement à l’eau douce afin de pré- venir la corrosion. Rincez également l’exté- rieur du moteur hors-bord à l’eau douce. Opération 69FMU46210 Transport et remisage du mo- teur hors-bord FWM04280

Toute fuite de carburant constitue un risque d’incendie. Lors du transport et du remisage du moteur hors-bord, fer- mez la soupape de sélecteur du réser- voir de carburant pour éviter les fuites de carburant.

Ne restez jamais sous le moteur hors- bord lorsqu’il est relevé, même si l’axe de support de relevage est installé ou si le levier support de relevage est ver- rouillé. Une chute accidentelle du mo- teur hors-bord peut provoquer de gra- ves blessures. Le moteur hors-bord doit être transporté sur remorque et remisé en position complète- ment abaissée. Si le moteur hors-bord ne peut être transporté sur remorque en position complètement abaissée, le moteur hors-bord doit être verrouillé en position relevée à l’aide d’un dispositif de support comme le Yamaha Trailering Support. FMU44930 Remisage du moteur hors-bord Si vous remisez votre moteur hors-bord Yamaha pour une période prolongée (2 mois ou plus), il faut appliquer plusieurs procédu- res importantes afin d’éviter des dommages excessifs. Il est conseillé de faire procéder à un entretien de votre moteur hors-bord par un distributeur Yamaha agréé avant de le re- miser. Les procédures suivantes peuvent ce- pendant être exécutées par vous-même, le propriétaire, avec un minimum d’outillage. FCM04450

Pour éviter des problèmes pouvant être causés par la pénétration d’huile du car- ter dans le cylindre, maintenez le mo- teur hors-bord dans la position indi- quée pour le transport et le remisage. Si vous transportez ou remisez le moteur hors-bord sur le côté (pas verticale- ment, côté bâbord uniquement), posez- le sur un coussin après en avoir vidan- gé l’huile moteur.

Ne couchez pas le moteur hors-bord sur le côté avant d’en avoir vidangé com- plètement l’eau de refroidissement, si- non de l’eau risque de pénétrer dans le cylindre par la sortie d’échappement et de causer des dommages au moteur.

Remisez le moteur hors-bord à un en- droit sec, bien aéré et à l’abri du rayon- nement direct du soleil.

Vidangez l’essence restant dans le sé- parateur de vapeur. De l’essence res- tant dans le séparateur de vapeur pen- dant une période prolongée finira par se décomposer et causer des dommages à la conduite d’alimentation. FMU28306 Procédure FMU44323 Rinçage au moyen de l’embout de rinçage FWM00323 Vous risquez de graves blessures si le moteur venait à démarrer accidentelle- ment alors que vous vous trouvez à proxi- mité de l’hélice.

Avant de procéder à l’inspection, à la dépose ou à l’installation de l’hélice, dé- posez les bobines d’allumage des bou- Entretien 70gies. De même, placez la commande d’inverseur au point mort, tournez l’in- terrupteur principal sur “ ” (arrêt) et enlevez la clé, puis retirez l’agrafe du coupe-circuit du moteur. Coupez le coupe-circuit de la batterie si votre ba- teau en est équipé.

Ne maintenez pas l’hélice avec la main lorsque vous desserrez et que vous ser- rez l’écrou de l’hélice. Placez un bloc de bois entre la plaque anticavitation et l’hélice pour éviter que l’hélice tourne. Le rinçage du système de refroidissement est essentiel pour éviter l’obstruction du sys- tème de refroidissement avec du sel, du sa- ble ou des saletés. De plus, le brumisage/ lubrification du moteur est indispensable pour éviter des dommages excessifs au mo- teur dus à la corrosion. Procédez au rinçage et au brumisage en même temps. (1) S’il y a un raccord de carburant ou un robinet de carburant sur le bateau, dé- branchez la conduite d’alimentation du raccord de carburant ou fermez le robi- net de carburant. (2) Lavez l’extérieur du moteur hors-bord à l’eau douce. ATTENTION: Ne vapori- sez pas d’eau dans l’entrée d’air. [FCM01841] Pour plus d’informations, voir pa- ge 73. (3) Déposez le capot supérieur et l’hélice. (4) Installez l’embout de rinçage sur l’entrée d’eau de refroidissement, et ouvrez en- suite l’alimentation d’eau. ATTENTION: Ne faites pas fonctionner le moteur sans l’alimenter en eau de refroidis- sement. Vous risquez soit d’endom- mager la pompe à eau du moteur, soit d’endommager le moteur à la suite d’une surchauffe. Avant de faire dé- marrer le moteur, veillez à alimenter en eau les passages d’eau de refroi- dissement. Evitez de faire tourner le moteur hors-bord à haut régime avec l’embout de rinçage, car il risque si- non de surchauffer. [FCM02001]

REMARQUE: Un embout de rinçage est disponible sépa- rément auprès de votre distributeur Yamaha. (5) Faites tourner le moteur au point mort à un ralenti rapide pendant quelques mi- nutes avec un écoulement d’eau douce. AVERTISSEMENT! Ne touchez pas et ne déposez pas de composants élec- triques lors du démarrage ou pendant que le moteur tourne. Gardez les mains, les cheveux et les vêtements à l’écart du volant et des autres pièces en rotation pendant que le moteur tourne. [FWM00092] ATTENTION: Ne tour- nez jamais l’interrupteur principal sur la position “ ” (démarrer) pen- dant que le moteur tourne. Ne laissez pas le moteur du démarreur tourner pendant plus de 5 secondes. Si vous faites tourner le moteur du démarreur pendant plus de 5 secondes d’affilée, la batterie se déchargera rapidement et il sera impossible de faire démarrer le moteur. Le démarreur risque éga- lement d’être endommagé. Si le mo- Entretien 71teur ne démarre pas au bout de 5 se- condes, ramenez l’interrupteur prin- cipal sur “ ” (marche), attendez 10 secondes, puis lancez de nouveau le moteur. [FCM00193] REMARQUE:

Lorsque vous utilisez l’embout de rinçage, maintenez une pression d’eau adéquate afin qu’il y ait un flux d’eau constant depuis la sortie témoin d’eau de refroidissement.

Si le dispositif d’alerte de surchauffe est activé, coupez le moteur et consultez votre revendeur Yamaha. (6) Juste avant d’arrêter le moteur, vapori- sez rapidement de l’huile à brumiser dans le silencieux d’admission. Si c’est correctement exécuté, le moteur se met alors à fumer excessivement et cale presque. ZMU07858 REMARQUE: Si de l’huile à brumiser n’est pas disponible, consultez votre distributeur Yamaha. (7) Coupez l’alimentation d’eau, et déposez ensuite l’embout de rinçage et essuyez les coulures d’eau. (8) Installez le capot supérieur et l’hélice. (9) Vidangez complètement l’eau de refroi- dissement du moteur hors-bord. Net- toyez soigneusement l’extérieur du mo- teur hors-bord. FMU41072 Lubrification (1) Renouvelez l’huile pour engrenages. Pour les instructions, voir page 92. Vé- rifiez la présence d’eau dans l’huile pour engrenages, ce qui est une indication d’un joint défectueux. Le remplacement du joint doit être effectué avant toute uti- lisation par un revendeur Yamaha agréé. (2) Lubrifiez tous les raccords de graissage. Pour plus d’informations, voir page 79. REMARQUE: En prévision d’un remisage de longue durée, il est recommandé de brumiser le moteur avec de l’huile à brumiser. Contactez votre revendeur Yamaha pour des informations sur l’huile à brumiser et les procédures ap- plicables à votre moteur hors-bord. FMU40964 Rinçage du passage d’eau de refroi- dissement Exécutez cette procédure juste après l’utili- sation pour un rinçage en profondeur. FCM01531 N’appliquez pas cette procédure pendant que le moteur tourne. Vous risquez sinon d’endommager la pompe à eau, ce dont il peut résulter de graves dommages dus à la surchauffe. (1) Débranchez le connecteur du tuyau d’ar- rosage du raccord du capot inférieur. Entretien

Connecteur de tuyau d’arrosage (2) Raccordez le tuyau d’arrosage au con- necteur de tuyau d’arrosage.

1. Flexible de jardin

2. Adaptateur de flexible de jardin (disponible

Connecteur de tuyau d’arrosage (3) Le moteur étant coupé, ouvrez l’alimen- tation d’eau et laissez l’eau s’écouler dans les passages d’eau de refroidisse- ment pendant environ 15 minutes. (4) Coupez l’alimentation d’eau et débran- chez ensuite le tuyau d’arrosage du con- necteur de tuyau d’arrosage. (5) Raccordez le connecteur du tuyau d’ar- rosage au raccord du capot inférieur et serrez-le correctement. ATTENTION: Si le connecteur du tuyau d’arrosage n’est pas correctement raccordé, de l’eau de refroidissement risque de s’écouler et le moteur de surchauffer en cours d’utilisation. [FCM01802] REMARQUE: Lorsque vous rincez les passages d’eau de refroidissement alors que le bateau est à l’eau, relevez le moteur hors-bord jusqu’à ce qu’il soit complètement hors de l’eau pour obtenir de meilleurs résultats. FMU44342 Nettoyage du moteur hors-bord Lors du nettoyage du moteur hors-bord, le capot supérieur doit être installé. (1) Lavez l’extérieur du moteur hors-bord à l’eau douce. ATTENTION: Ne vapori- sez pas d’eau dans l’entrée d’air. [FCM01841]

(2) Vidangez complètement l’eau de refroi- dissement du moteur hors-bord. Net- toyez soigneusement le corps du mo- teur. FMU28463 Contrôle des surfaces peintes du mo- teur hors-bord Vérifiez la présence de rayures, d’entailles ou d’écaillements de la peinture sur le moteur hors-bord. Les zones de peinture endomma- gées sont davantage susceptibles de se cor- Entretien 73roder. Si nécessaire, nettoyez et peignez ces zones. De la peinture de retouche est dispo- nible auprès de votre revendeur Yamaha. FMU2847G Entretien périodique FWM01872 Ces procédures nécessitent des compé- tences mécaniques, de l’outillage et di- verses fournitures. Si vous ne disposez pas des compétences, de l’outillage ni des fournitures spécifiques pour effec- tuer une procédure de maintenance, fai- tes-la exécuter par un revendeur Yamaha ou toute autre mécanicien qualifié. Les procédures impliquent le démontage du moteur et l’exposition de pièces dan- gereuses. Pour réduire le risque de bles- sures par des pièces mobiles, brûlantes ou électriques:

Coupez le moteur et gardez la (les) clé(s) et le cordon de coupe-circuit du moteur sur vous lorsque vous effectuez la maintenance, sauf spécification con- traire.

Les interrupteurs de trim fonctionne- ment même lorsque la clé de contact est coupée. Veillez à ce que les personnes se tiennent à l’écart des interrupteurs lorsque vous travaillez sur le moteur. Lorsque le moteur est relevé, restez à l’écart de la zone située sous le moteur ou entre le moteur et le support de fixa- tion. Assurez-vous que personne ne se trouve dans cette zone avant d’action- ner le mécanisme de trim.

Laissez refroidir le moteur avant de ma- nipuler des pièces ou des liquides brû- lants.

Remontez toujours complètement le moteur avant utilisation. FMU28512 Pièces de rechange Si des pièces de rechange sont nécessaires, utilisez uniquement des pièces d’origine Yamaha ou des pièces de conception et de qualité équivalentes. Une pièce de qualité in- férieure risque de mal fonctionner et la perte de contrôle qui en résulte peut mettre en dan- ger la vie de l’opérateur et des passagers. Les pièces et accessoires d’origine Yamaha sont disponibles auprès de votre revendeur Yamaha. FMU34152 Conditions d’utilisation éprouvantes Des conditions d’utilisation éprouvantes im- pliquent l’exécution d’une ou de plusieurs des opérations suivantes sur une base régu- lière:

Utilisation continue au régime (tr/min) maximum ou presque pendant plusieurs heures

Utilisation continue à bas régime (tr/min) pendant plusieurs heures

Utilisation avec insuffisamment de temps pour le préchauffage et le refroidissement du moteur

Accélérations et décélérations rapides fré- quentes

Changement de vitesses fréquent

Démarrage et arrêt fréquents du (des) mo- teur(s)

Utilisation fluctuant souvent entre des charges légères et importantes Les moteurs hors-bord utilisés dans les con- ditions ci-dessus nécessitent une mainte- nance plus fréquente. Yamaha vous recom- mande de faire procéder à cet entretien deux fois plus souvent que spécifié dans le tableau de maintenance. Par exemple, si un entretien particulier doit être effectué au bout de 50 heures, faites-le plutôt après 25 heures d’uti- lisation. Cela contribuera à prévenir une dé- Entretien 74térioration plus rapide des composants du moteur. FMU46073 Tableau de maintenance 1 REMARQUE:

Reportez-vous aux sections afférentes dans ce chapitre pour des explications sur chaque action spécifique de l’utilisateur.

Le cycle de maintenance dans ces tableaux postule une utilisation de 100 heures par an et un rinçage régulier des passages d’eau de refroidissement. La fréquence de maintenance doit être ajustée si vous utilisez le moteur dans des conditions plus éprouvantes, comme de naviguer à la traîne.

Un démontage et des réparations peuvent s’avérer nécessaires en fonction du résultat des contrôles de maintenance.

Les pièces consommables et les lubrifiants perdront de leur efficacité au fil du temps et par une utilisation normale, quelle que soit la période de garantie.

Si vous naviguez dans de l’eau salée, boueuse ou turbide (trouble), acide, le moteur doit être rincé à l’eau douce après chaque utilisation. Le symbole “ ” indique les contrôles que vous pouvez effectuer vous-même. Le symbole

” indique les travaux qui doivent être effectués par votre revendeur Yamaha. Désignation Actions Initial Toutes les Page 20 heu- res (3 mois) 100 heu- res (1 an) 300 heu- res (3 ans) 500 heu- res (5 ans) Anode(s) (exter- ne(s)) Inspection ou rem- placement si né- cessaire

Anode(s) (inter- ne(s)) *2 Remplacement — Batterie (niveau d’électrolyte, bor- ne) Inspection 95 Batterie (niveau d’électrolyte, bor- ne) Remplissage, charge ou rempla- cement si néces- saire

Fuite d’eau de re- froidissement Inspection ou rem- placement si né- cessaire

Levier de verrouil- lage du capot Inspection 50, 53 Condition/bruit de démarrage du mo- teur Inspection 56 Entretien 75Désignation Actions Initial Toutes les Page 20 heu- res (3 mois) 100 heu- res (1 an) 300 heu- res (3 ans) 500 heu- res (5 ans) Régime de ralenti du moteur / bruit Inspection 82 Huile moteur Remplacement 82 Filtre à huile mo- teur (cartouche) Remplacement 87 Filtre à carburant (peut être démon- té) Inspection ou rem- placement si né- cessaire

Conduite d’alimen- tation (haute pres- sion) Inspection — Conduite d’alimen- tation (haute pres- sion) Inspection ou rem- placement si né- cessaire

Conduite d’alimen- tation (basse pres- sion) Inspection — Conduite d’alimen- tation (basse pres- sion) Inspection ou rem- placement si né- cessaire

Pompe à carburant Inspection ou rem- placement si né- cessaire

Fuite de carburant/ huile moteur Inspection — Huile pour engre- nages Remplacement 92 Points de graissa-

Turbine/corps de pompe à peau Inspection ou rem- placement si né- cessaire

Turbine/corps de pompe à peau Remplacement — Filtre OCV (soupa- pe régulatrice d’huile) Remplacement — Système de trim Inspection 54 Hélice/écrou d’héli- ce/ fendue Inspection ou rem- placement si né- cessaire

Entretien 76Désignation Actions Initial Toutes les Page 20 heu- res (3 mois) 100 heu- res (1 an) 300 heu- res (3 ans) 500 heu- res (5 ans) PCV (soupape ré- gulatrice de pres- sion) Inspection ou rem- placement si né- cessaire

Tige d’inversion / câble d’inversion Inspection, réglage ou remplacement si nécessaire

Bougie(s) Inspection ou rem- placement si né- cessaire

Bobines d’alluma- ge/fils de bobine d’allumage Inspection ou rem- placement si né- cessaire

Amortisseur de sé- lection (Shift Dam- pener System) amortisseur d’héli- ce (VF150XA, VF175XA) Inspection ou rem- placement

Eau de la sortie té- moin d’eau de re- froidissement Inspection 58 Tringle d’accéléra- teur/câble d’accé- lérateur Inspection, réglage ou remplacement si nécessaire

Courroie de distri- bution Inspection ou rem- placement si né- cessaire

Jeu des soupapes Inspection et régla-

Entrée d’eau de re- froidissement Inspection 21 Interrupteur princi- pal / contacteur d’arrêt Inspection ou rem- placement si né- cessaire

Connexions du faisceau de fils/ connexions du cou- pleur de fils Inspection ou rem- placement si né- cessaire

Compteur/jauge (Yamaha) Inspection — FMU46050 *1 couvercle d’échappement *2 culasse, couvercle de carter, passage d’eau de refroidissement, couvercle d’échappement Entretien 77FMU46082 Tableau de maintenance 2 Désignation Actions Toutes les Page 1000 heures Guide d’échappe- ment/collecteur d’échappement Inspection ou rem- placement si né- cessaire

Courroie de distri- bution Remplacement — Entretien 78FMU46620 Graissage Yamaha grease A “ ” (graisse hydrofuge) Yamaha grease D “ ” (graisse anti-corrosion) VF150LA, VF175LA ZMU08013 Entretien 79VF150XA, VF175XA ZMU07775 Entretien 80FMU44333 Inspection de la bougie La bougie est un composant important du moteur. La condition d’une bougie peut don- ner une indication de l’état du moteur. Par exemple, si le centre de la porcelaine de l’électrode est très blanc, cela peut indiquer une fuite de l’admission d’air ou un problème de carburation dans ce cylindre. Ne tentez pas de diagnostiquer des problèmes vous- même. Mais présentez plutôt votre moteur hors-bord à un revendeur Yamaha. Déposez et vérifiez périodiquement la bougie parce que la chaleur et les dépôts provoquent une détérioration et une érosion progressives de la bougie. Pour déposer la bougie (1) Déposez le couvercle de la bobine d’al- lumage.

1. Couvercle de bobine d’allumage

(2) Déposez le boulon de fixation de la bo- bine d’allumage, et déposez ensuite la bobine d’allumage. ATTENTION: N’uti- lisez pas d’outils pour déposer ou in- staller la bobine d’allumage. Vous ris- quez sinon d’endommager le cou- pleur de la bobine d’allumage. [FCM02331]

Bobine d’allumage (3) Déposez la bougie. AVERTISSEMENT! Lors de la dépose ou de l’installation d’une bougie, veillez à ne pas endom- mager l’isolateur. Un isolateur en- dommagé peut provoquer la forma- tion d’étincelles à l’extérieur, ce qui peut entraîner un incendie ou une ex- plosion. [FWM00562] ZMU07778 Pour vérifier la bougie (1) Vérifiez l’état de la bougie. Lorsque l’éro- sion d’une électrode devient excessive ou que les dépôts de carbone et autres sont excessifs, remplacez la bougie par une bougie du type spécifié. Entretien 81Bougie standard: LFR6A-11 (2) Mesurez l’écartement des électrodes à l’aide d’une jauge d’épaisseur. Si l’écar- tement des électrodes est hors spécifi- cations, remplacez la bougie par une bougie du type spécifié.

1. Ecartement des électrodes

Numéro de référence de bougie

3. Marque de bougie (NGK)

Ecartement des électrodes: 1.0–1.1 mm (0.039–0.043 in) Pour installer la bougie (1) Essuyez les saletés des filetages, de l’isolateur et de la surface du joint de la bougie. (2) Installez la bougie et serrez-la au couple spécifié. Couple de serrage de la bougie: 28 N·m (2.8 kgf·m, 21 lb·ft) REMARQUE: Si vous ne disposez pas d’une clé dynamo- métrique au moment où vous réinstallez une bougie, une bonne estimation du couple cor- rect consiste à serrer la bougie de 1/12 tour après l’avoir vissée à la main. Lorsque vous vous installez une nouvelle bougie, une bon- ne estimation du couple correct consiste à serrer la bougie de 1/2 à 2/3 tour après l’avoir vissée à la main. (3) Installez la bobine d’allumage, et serrez ensuite le boulon au couple spécifié. Couple de serrage du boulon: 8 N·m (0.8 kgf·m, 5.9 lb·ft) (4) Installez le couvercle de la bobine d’al- lumage. FMU43962 Contrôle du régime de ralenti du mo- teur FCM01691 Cette procédure doit être exécutée alors que le moteur se trouve dans l’eau. Vérifiez le régime de ralenti du moteur à l’ai- de du compte-tours multifonction 6Y8 ou du compte-tours numérique qui équipe le ba- teau. Les résultats peuvent varier selon que les tests sont réalisés avec le moteur hors- bord dans l’eau. (1) Faites démarrer le moteur et laissez-le chauffer complètement au point mort jusqu’à ce qu’il tourne régulièrement. (2) Vérifiez le régime de ralenti du moteur. Si le régime de ralenti est hors spécifi- cations, consultez un revendeur Yamaha ou tout autre mécanicien quali- fié. Régime de ralenti (au point mort): 650–750 tr/min FMU44473 Renouvellement de l’huile moteur FWM00761

Evitez de vidanger l’huile immédiate- ment après avoir arrêté le moteur. L’hui- Entretien 82le est brûlante et doit être manipulée avec précautions pour éviter les brûlu- res.

Assurez-vous que le moteur hors-bord est fermement fixé sur le tableau AR ou sur un support stable. FCM01711 Renouvelez l’huile moteur après les 20 premières heures ou les 3 premiers mois d’utilisation et, ensuite, toutes les 100 heures ou à des intervalles de 1 an. Sinon, le moteur s’usera prématurément. Pour éviter les coulures d’huile susceptibles d’occasionner des dommages à la nature, il est fortement recommandé d’utiliser un vi- dangeur d’huile pour renouveler l’huile mo- teur. Si un vidangeur d’huile n’est pas dispo- nible, vidangez l’huile en déposant la vis de vidange. Si vous n’êtes pas familiarisé avec la procédure de renouvellement de l’huile moteur, consultez votre revendeur Yamaha. Renouvellement de l’huile moteur à l’aide d’un vidangeur d’huile (recommandé) (1) Placez le moteur hors-bord en position verticale (pas incliné). ATTENTION:

le moteur hors-bord n’est pas de ni- veau, le niveau d’huile indiqué sur la jauge d’huile risque de manquer de précision. [FCM01862] ZMU08017 (2) Faites démarrer le moteur. Laissez-le chauffer et maintenez-le au régime de ralenti pendant 5-10 minutes. (3) Arrêtez le moteur et laissez-le pendant 5-10 minutes. (4) Déposez le capot supérieur. (5) Enlevez le bouchon de l’orifice de rem- plissage d’huile. Retirez la jauge et utili- sez le vidangeur d’huile pour extraire complètement l’huile.

1. Bouchon de remplissage d’huile

1. Vidangeur d’huile

(6) Ajoutez la quantité prescrite d’huile par l’orifice de remplissage. Replacez le bouchon de remplissage et la jauge. ATTENTION: Un remplissage exces- sif d’huile risque de provoquer des fuites ou des dommages. Si le niveau d’huile dépasse le repère de niveau supérieur, videz de l’huile jusqu’à ce que le niveau corresponde à la quan- tité spécifiée. [FCM01851] Entretien 83Huile moteur préconisée: Huile pour moteur hors-bord 4 temps YAMALUBE 4 Quantité d’huile moteur (sans remplacement du filtre à huile):

4.3 L (4.55 US qt, 3.78 Imp.qt)

Quantité d’huile moteur (avec remplacement du filtre à huile):

4.5 L (4.76 US qt, 3.96 Imp.qt)

(7) Laissez le moteur hors-bord pendant 5-10 minutes. (8) Retirez la jauge d’huile et essuyez-la. (9) Insérez la jauge et retirez-la à nouveau. Insérez complètement la jauge dans le guide de jauge, faute de quoi la mesure du niveau d’huile ne sera pas correcte. (10)Vérifiez de nouveau le niveau d’huile à l’aide de la jauge pour vous assurer que le niveau d’huile est compris entre les repères de niveau inférieur et supérieur. Consultez votre revendeur Yamaha si le niveau d’huile n’est pas au niveau spé- cifié.

(11)Faites démarrer le moteur et assurez- vous que l’indicateur d’alerte de faible pression d’huile reste éteint. Assurez- vous également qu’il n’y a pas de fuites d’huile. ATTENTION: Si l’indicateur d’alerte de faible pression d’huile s’al- lume ou s’il y a des fuites d’huile, ar- rêtez le moteur et identifiez la cause. Continuer à naviguer en présence d’un problème peut entraîner de gra- ves dommages pour le moteur. Con- sultez votre distributeur Yamaha si le problème ne peut être localisé et cor- rigé. [FCM01623] (12) Installez le capot supérieur. (13)Eliminez l’huile usagée conformément aux réglementations locales. REMARQUE:

Pour plus d’informations sur l’élimination de l’huile de vidange, consultez votre re- vendeur Yamaha.

Renouvelez l’huile plus souvent si vous uti- lisez le moteur dans des conditions plus éprouvantes, comme un régime embrayé prolongé. Renouvellement de l’huile en vidangeant l’huile L’emplacement de la vis de vidange est dif- férent sur les modèles à tableau arrière L et

X. Pour les modèles à tableau arrière L, sau-

tez les étapes 5 et 14 parce que le cache ne doit pas être déposé. Modèles à tableau arrière L

Entretien 84Modèles à tableau arrière X

Cache (1) Placez le moteur hors-bord en position verticale (pas incliné). ATTENTION: Si le moteur hors-bord n’est pas de ni- veau, le niveau d’huile indiqué sur la jauge d’huile risque de manquer de précision. [FCM01862] ZMU08017 (2) Faites démarrer le moteur. Laissez-le chauffer et maintenez-le au régime de ralenti pendant 5-10 minutes. (3) Arrêtez le moteur et laissez-le pendant 5-10 minutes. (4) Déposez le capot supérieur et le bou- chon de remplissage d’huile.

1. Bouchon de remplissage d’huile

(5) Déposez les boulons et la vis pour retirer le cache du côté tribord. Modèles à tableau arrière X

(6) Préparez un conteneur adéquat pouvant recevoir une quantité d’huile supérieure à la contenance d’huile du moteur. Dé- posez la vis de vidange et le joint tout en maintenant le conteneur sous l’orifice de vidange. Vidangez complètement l’huile. Essuyez immédiatement les éventuelles coulures d’huile. Entretien 85Modèles à tableau arrière L

Joint Modèles à tableau arrière X

Joint REMARQUE: Si l’huile ne s’écoule pas facilement, changez l’angle d’inclinaison ou tournez le moteur hors-bord vers bâbord et vers tribord pour vi- danger l’huile. (7) Placez un nouveau joint sur la vis de vi- dange. Appliquez une fine couche d’hui- le sur le joint et installez la vis de vidan- ge. Couple de serrage de la vis de vidange: 27 N·m (2.7 kgf·m, 20 lb·ft) REMARQUE: Si une clé dynamométrique n’est pas dispo- nible lorsque vous installez la vis de vidange, serrez la vis à la main jusqu’à ce que le joint entre en contact avec la surface de l’orifice de vidange. Serrez ensuite de 1/4 à 1/2 tour de plus. Serrez la vis de vidange au couple spécifié avec une clé dynamométrique dès que possible. (8) Ajoutez la quantité prescrite d’huile par l’orifice de remplissage. Replacez le bouchon de remplissage et la jauge. ATTENTION: Un remplissage exces- sif d’huile risque de provoquer des fuites ou des dommages. Si le niveau d’huile dépasse le repère de niveau supérieur, videz de l’huile jusqu’à ce que le niveau corresponde à la quan- tité spécifiée. [FCM01851] Huile moteur préconisée: Huile pour moteur hors-bord 4 temps YAMALUBE 4 Quantité d’huile moteur (sans remplacement du filtre à huile):

4.3 L (4.55 US qt, 3.78 Imp.qt)

Quantité d’huile moteur (avec remplacement du filtre à huile):

4.5 L (4.76 US qt, 3.96 Imp.qt)

(9) Laissez le moteur hors-bord pendant 5-10 minutes. (10) Retirez la jauge d’huile et essuyez-la. (11)Insérez la jauge et retirez-la à nouveau. Insérez complètement la jauge dans le guide de jauge, faute de quoi la mesure du niveau d’huile ne sera pas correcte. (12)Vérifiez de nouveau le niveau d’huile à l’aide de la jauge pour vous assurer que le niveau d’huile est compris entre les repères de niveau inférieur et supérieur. Consultez votre revendeur Yamaha si le Entretien 86niveau d’huile n’est pas au niveau spé- cifié.

(13)Faites démarrer le moteur et assurez- vous que l’indicateur d’alerte de faible pression d’huile reste éteint. Assurez- vous également qu’il n’y a pas de fuites d’huile. ATTENTION: Si l’indicateur d’alerte de faible pression d’huile s’al- lume ou s’il y a des fuites d’huile, ar- rêtez le moteur et identifiez la cause. Continuer à naviguer en présence d’un problème peut entraîner de gra- ves dommages pour le moteur. Con- sultez votre distributeur Yamaha si le problème ne peut être localisé et cor- rigé. [FCM01623] (14)Appliquez du LOCTITE 572 sur le fileta- ge des boulons et de la vis, et installez ensuite le cache. REMARQUE: LOCTITE 572 est utilisé comme agent d’étanchéité. (15)Installez le capot supérieur. (16)Eliminez l’huile usagée conformément aux réglementations locales. REMARQUE:

Pour plus d’informations sur l’élimination de l’huile de vidange, consultez votre re- vendeur Yamaha.

Renouvelez l’huile plus souvent si vous uti- lisez le moteur dans des conditions plus éprouvantes, comme de naviguer à la traî- ne. FMU48110 Remplacement du filtre à huile mo- teur FWM00761

Evitez de vidanger l’huile immédiate- ment après avoir arrêté le moteur. L’hui- le est brûlante et doit être manipulée avec précautions pour éviter les brûlu- res.

Assurez-vous que le moteur hors-bord est fermement fixé sur le tableau AR ou sur un support stable. Yamaha vous recommande de faire rempla- cer le filtre à huile moteur par un revendeur Yamaha. Si vous effectuez vous-même le remplace- ment, suivez la procédure ci-dessous. Si vous avez des questions, consultez un re- vendeur Yamaha. (1) Vidangez l’huile moteur. Pour plus d’in- formations, voir la page 82. (2) Placez un chiffon sous le filtre à huile moteur. (3) Tournez le filtre à huile moteur dans le sens antihoraire et retirez-le. Entretien 87REMARQUE:

Essuyez toutes les coulures d’huile mo- teur.

Éliminez le filtre à huile moteur retiré con- formément à la réglementation locale. (4) Appliquez de l’huile moteur sur le joint torique du filtre à huile moteur.

(5) Tournez le filtre à huile moteur dans le sens horaire et serrez-le au couple spé- cifié. Filtre à huile moteur : 18 N·m (1.8 kgf·m, 13 lb·ft) (6) Remplissez le moteur avec de l’huile mo- teur. Pour plus d’informations, voir la pa- ge 82. FMU48060 Pourquoi Yamalube L’huile YAMALUBE est un produit YAMAHA d’origine, fruit de la passion et de la convic- tion des ingénieurs que l’huile est une com- posante moteur liquide importante. Nous for- mons des équipes spécialisées dans les do- maines du génie mécanique, de la chimie, de l’électronique et des essais sur piste, afin de leur faire concevoir à la fois le moteur et l’hui- le qu’il utilisera. Les huiles Yamalube béné- ficient des qualités de l’huile de base et d’une proportion idéale d’additifs afin de garantir la conformité de l’huile finale à nos normes de rendement. Les huiles minérales, semi-syn- thétiques et synthétiques Yamalube ont, par conséquent, leurs propres caractères et va- leurs. Grâce à l’expérience acquise par Yamaha au cours de nombreuses années consacrées à la recherche et au développe- ment d’huile depuis les années 1960, l’huile Yamalube est le meilleur choix pour votre moteur Yamaha. Entretien 88FMU29116 Vérification des fils et des connec- teurs

Vérifiez si chaque connecteur est correc- tement engagé.

Vérifiez si chaque fil de masse est correc- tement fixé. VF150LA, VF175LA ZMU08014 VF150LA, VF175LA ZMU08015 VF150XA, VF175XA ZMU07779 Entretien 89VF150XA, VF175XA ZMU07996 FMU40892 Inspection de l’hélice FWM02562 Vous risquez de graves blessures si le moteur venait à démarrer accidentelle- ment alors que vous vous trouvez à proxi- mité de l’hélice. Avant de contrôler, de dé- poser ou d’installer l’hélice, amenez le le- vier de commande à distance au point mort, tournez l’interrupteur principal sur la position “ ” (arrêt), enlevez la clé puis retirez l’agrafe du coupe-circuit du moteur. Coupez le coupe-circuit de la bat- terie si votre bateau en est équipé. Ne maintenez pas l’hélice avec la main lors- que vous desserrez et que vous serrez l’écrou de l’hélice. Placez un bloc de bois en- tre la plaque anticavitation et l’hélice pour empêcher l’hélice de tourner. ZMU06953 Points de contrôle

Vérifiez si chacune des pales de l’hélice ne porte pas de traces d’érosion due à la ca- vitation ou à la ventilation, ou d’autres dommages.

Vérifiez si l’arbre d’hélice n’est pas endom- magé.

Vérifiez si les cannelures ne présentent pas de traces de dommages ni d’usure.

Vérifiez s’il n’y a pas de ligne de pêche en- roulée autour de l’arbre d’hélice.

FMU42632 Dépose de l’hélice (1) Redressez la goupille fendue et ex- trayez-la à l’aide d’une pince. (2) Déposez l’écrou d’hélice, la rondelle et l’entretoise. AVERTISSEMENT! Ne maintenez pas l’hélice avec la main lorsque vous desserrez l’écrou de l’hélice. [FWM01891] Entretien 90VF150LA, VF175LA

7. Rondelle de poussée

6. Rondelle de poussée

(3) Déposez l’hélice, l’entretoise (si équi- pée) et la rondelle de poussée. FMU46221 Installation de l’hélice FCM00502 Veillez à utiliser une nouvelle goupille fen- due et à en replier correctement les extré- mités. L’hélice risque sinon de s’enlever en cours d’utilisation et d’être perdue. (1) Appliquez de la Yamalube Marine Grea- se sur l’arbre d’hélice. (2) Installez la rondelle de poussée, l’entre- toise (si équipée) et l’hélice sur l’arbre d’hélice. ATTENTION: Veillez à instal- ler la rondelle de poussée avant d’ins- taller l’hélice. Le carter inférieur et le moyeu de l’hélice risquent sinon de subir des dommages. [FCM01882] (3) Installez l’entretoise, la rondelle et l’écrou d’hélice. Serrez l’écrou de l’hélice au couple spécifié. VF150LA, VF175LA

7. Rondelle de poussée

6. Rondelle de poussée

Couple de serrage de l’écrou d’hélice: 54 N·m (5.4 kgf·m, 40 lb·ft) (4) Alignez la fente de l’écrou d’hélice sur l’orifice de l’arbre d’hélice. Insérez une nouvelle goupille fendue dans l’orifice et repliez les extrémités de la goupille fen- due. ATTENTION: Ne réutilisez pas la goupille fendue. L’hélice risque sinon de s’enlever en cours d’utilisation. [FCM01892]

REMARQUE: Si la fente de l’écrou d’hélice n’est pas ali- gnée sur l’orifice de l’arbre d’hélice après le serrage de l’écrou d’hélice au couple spéci- fié, serrez un peu plus l’écrou de manière à aligner la fente sur l’orifice. FMU44542 Renouvellement de l’huile pour en- grenages FWM02531

Assurez-vous que le moteur hors-bord est fermement fixé sur le tableau AR ou sur un support stable. Vous risquez d’être gravement blessé si le moteur hors-bord venait à retomber sur vous.

Ne passez jamais sous l’embase lors- qu’elle est relevée. De graves blessures peuvent résulter d’une chute acciden- telle du moteur hors-bord. (1) Relevez le moteur hors-bord de façon à ce que la vis de vidange de l’huile pour engrenages se situe au point le plus bas possible. (2) Placez un conteneur adéquat sous le carter d’embase. (3) Déposez la vis de vidange de l’huile pour engrenages ainsi que le joint. Comme la vis est magnétique, la présence d’une faible quantité de particules métalliques à l’extrémité de la vis est normale. Élimi- nez-les simplement. ATTENTION: La présence d’une quantité excessive de particules métalliques sur la vis ma- gnétique de vidange d’huile pour en- grenages peut indiquer un problème de l’embase. Consultez votre reven- deur Yamaha. [FCM01901] Entretien

1. Vis de purge d’huile pour engrenages

Joint REMARQUE: Utilisez toujours des joints neufs. Ne réutili- sez pas les joints déposés. (4) Déposez la vis de niveau d’huile et le joint pour permettre une vidange com- plète de l’huile. ATTENTION: Vérifiez l’huile pour engrenages usagée après l’avoir vidangée. Si l’huile est d’appa- rence laiteuse ou contient de l’eau ou une grande quantité de particules mé- talliques, cela signifie que le carter d’engrenages est peut-être endom- magé. Faites également vérifier et ré- parer le moteur hors-bord par un re- vendeur Yamaha. [FCM00714]

Vis de niveau d’huile REMARQUE: Pour l’élimination de l’huile usagée, consul- tez votre revendeur Yamaha. (5) Placez le moteur hors-bord en position verticale. Injectez de l’huile pour engre- nages par l’orifice de la vis de vidange de l’huile pour engrenages à l’aide d’un fle- xible ou d’un système de remplissage sous pression. Huile pour engrenages recommandée: Huile pour engrenages de hors-bord YAMALUBE ou huile de transmission hypoïde Qualité d’huile pour engrenages recommandée:

Quantité d’huile pour engrenages:

0.980 L (1.036 US qt, 0.862 Imp.qt)

ZMU08024 (6) Placez un joint neuf sur la vis de niveau d’huile. Lorsque l’huile commence à s’écouler par l’orifice de la vis de niveau d’huile, insérez et serrez la vis de niveau d’huile au couple spécifié. REMARQUE: Appliquez une fine couche d’huile pour en- grenages sur le filetage et le joint de la vis de niveau d’huile avant l’installation. Entretien 93Couple de serrage : 7 N·m (0.7 kgf·m, 5.2 lb·ft) (7) Placez un joint neuf sur la vis de vidange d’huile pour engrenages. Insérez et ser- rez la vis de vidange de l’huile pour en- grenages au couple spécifié. REMARQUE: Appliquez une fine couche d’huile pour en- grenages sur le filetage et le joint de la vis de vidange d’huile pour engrenages avant l’ins- tallation. Couple de serrage : 7 N·m (0.7 kgf·m, 5.2 lb·ft) FMU41137 Inspection et remplacement des ano- des Les moteurs hors-bord Yamaha sont proté- gés contre la corrosion au moyen d’anodes réactives. Inspectez périodiquement les ano- des externes. Eliminez les dépôts à la surfa- ce des anodes. Consultez un revendeur Yamaha pour le remplacement des anodes externes. FCM00721 Ne peignez pas les anodes, car cela les rendrait inefficaces. REMARQUE: Consultez un distributeur Yamaha pour l’ins- pection et le remplacement des anodes in- ternes montées sur le moteur. VF150LA, VF175LA

FMU43971 Inspection de la batterie FWM01903 L’électrolyte de batterie est toxique et cor- rosif, et les batteries génèrent des gaz d’hydrogène explosifs. Lorsque vous tra- vaillez à proximité de la batterie:

Portez des lunettes de protection et des gants en caoutchouc.

Ne fumez pas et n’amenez pas d’autres sources d’allumage à proximité de la batterie. La procédure d’inspection de la batterie varie selon le modèle de la batterie. Cette procé- dure comporte des inspections typiques qui s’appliquent à de nombreuses batteries, mais reportez-vous toujours aux instructions du fabricant de la batterie. FCM01921 Une batterie mal entretenue se détériore- ra rapidement. (1) Contrôlez le niveau d’électrolyte. (2) Contrôlez si la batterie est en bon état et si elle est complètement chargée. Si vo- tre bateau est équipé de l’indicateur de vitesse numérique ou du compte-tours multifonction 6Y8, les fonctions de volt- mètre et d’alerte de faible tension de la batterie vous aideront à contrôler la char- ge de la batterie. Si la batterie doit être chargée, consultez votre revendeur Yamaha. (3) Vérifiez si les connexions de la batterie sont propres, bien serrées et recouver- tes de protections isolantes. AVERTISSEMENT! De mauvaises connexions peuvent produire un court-circuit ou un arc et provoquer une explosion. [FWM01913] FMU44551 Connexion de la batterie FWM00573 Montez correctement le support de la bat- terie à un endroit sec, bien aéré et exempt de vibrations sur le bateau. Installez une Entretien 95batterie complètement chargée dans le support. FCM01125 N’inversez pas les câbles de la batterie. Vous risquez sinon d’endommager les composants électriques. (1) Vérifiez si l’interrupteur principal est tour- né sur la position “ ” (arrêt) avant de travailler sur la batterie. (2) Connectez d’abord le câble positif de la batterie (rouge) à la borne positive (+). Connectez ensuite le câble négatif de la batterie (noir) à la borne négative (-). ZMU01811

1. Câble positif de la batterie (rouge)

Câble négatif de la batterie (noir)

(3) Les contacts électriques de la batterie et des câbles doivent être propres et cor- rectement raccordés, sinon la batterie ne permettra pas de faire démarrer le mo- teur. Raccordement d’une batterie auxiliaire (op- tion) Si vous raccordez une batterie auxiliaire, consultez votre revendeur Yamaha pour le câblage correct. Pour le type de fusible, voir ABYC (E-11).

1. Câble d’isolateur avec protection de circuit

Câble positif de la batterie (rouge)

3. Câble négatif de la batterie (noir)

5. Batterie pour accessoires

6. Batterie de démarrage

7. Câble de connexion négatif

FMU41121 Déconnexion de la batterie (1) Coupez le coupe-circuit de la batterie (si équipé) et l’interrupteur principal. ATTENTION: S’ils restent activés, vous risquez sinon d’endommager le système électrique. [FCM01931] (2) Déconnectez le câble négatif de la bat- terie (noir) de la borne négative (-). ATTENTION: Déconnectez toujours le câble négatif de la batterie (noir) en premier lieu pour éviter un court-cir- cuit et d’endommager le système électrique. [FCM02311] Entretien 96(3) Déconnectez le câble positif de la batte- rie (rouge) de la borne positive (+) et re- tirez la batterie du bateau. (4) Nettoyez, entretenez et remisez la bat- terie conformément aux instructions du fabricant. Entretien 97FMU40973 Recherche de pannes Cette section décrit les causes probables et les remèdes à des problèmes tels que ceux affectant les systèmes d’alimentation, de compression et d’allumage, ou encore des difficultés de démarrage ou une perte de puissance. Veuillez noter que tous les élé- ments de cette section peuvent ne pas s’ap- pliquer à votre modèle. Si votre moteur hors-bord nécessite des ré- parations, présentez-le à un revendeur Yamaha. Si l’indicateur d’alerte de défaillance du mo- teur se met à clignoter, consultez votre re- vendeur Yamaha. Le démarreur ne fonctionne pas. Q. Le levier de commande à distance est-il en prise ? R. Passez au point mort. Q. La capacité de la batterie est-elle faible ou basse ? R. Vérifiez l’état de la batterie. Utilisez une batterie de la capacité préconisée. Q. Les connexions de la batterie sont-elles desserrées ou corrodées ? R. Serrez les câbles de la batterie et nettoyez les bornes de la batterie. Q. Le fusible du relais du démarreur ou du circuit électrique est-il grillé ? R. Vérifiez la cause de la surcharge électri- que et réparez. Remplacez le fusible par un autre d’une intensité correcte. Q. Des composants du démarreur fonction- nent-ils incorrectement ? R. Faites procéder à un entretien par un re- vendeur Yamaha. Le moteur refuse de démarrer (le démar- reur fonctionne). Q. L’agrafe est-elle placée sur le cordon du coupe-circuit du moteur ? R. Installez l’agrafe sur le coupe-circuit du moteur. Q. Le réservoir de carburant est-il vide ? R. Remplissez le réservoir de carburant frais et propre. Q. Le carburant est-il contaminé ou altéré ? R. Remplissez le réservoir de carburant frais et propre. Q. Le filtre à carburant est-il obstrué ? R. Nettoyez ou remplacez le filtre à carbu- rant. Q. La pompe à carburant fonctionne-t-elle in- correctement ? R. Faites procéder à un entretien par un re- vendeur Yamaha. Q. Les bougies sont-elles encrassées ou de type incorrect ? R. Inspectez les bougies. Nettoyez ou rem- placez par des bougies du type préconisé. Q. Les composants du système d’allumage sont-ils défectueux ? R. Faites procéder à un entretien par un re- vendeur Yamaha. Dépannage 98Q. Le câblage d’allumage est-il endommagé ou mal connecté ? R. Vérifiez si les fils sont usés ou endomma- gés. Faites serrer les connexions et rempla- cer les fils rompus ou usés par un revendeur Yamaha. Q. Les composants internes du moteur sont- ils endommagés ? R. Faites procéder à un entretien par un re- vendeur Yamaha. Le régime est irrégulier ou le moteur cale. Q. Les bougies sont-elles encrassées ou de type incorrect ? R. Inspectez les bougies. Nettoyez ou rem- placez par des bougies du type préconisé. Q. Le circuit d’alimentation est-il obstrué ? R. Vérifiez si la conduite d’alimentation est coincée ou pliée, ou s’il y a d’autres obstruc- tions dans le système d’alimentation. Q. Le carburant est-il contaminé ou altéré ? R. Remplissez le réservoir de carburant frais et propre. Q. Le filtre à carburant est-il obstrué ? R. Nettoyez ou remplacez le filtre à carbu- rant. Q. Les composants du système d’allumage sont-ils défectueux ? R. Faites procéder à un entretien par un re- vendeur Yamaha. Q. Le système d’alerte est-il activé ? R. Identifiez et remédiez à la cause de l’aler- te. Q. L’écartement des électrodes de la bougie est-il incorrect ? R. Remplacez la bougie. Q. Le câblage d’allumage est-il endommagé ou mal connecté ? R. Vérifiez si les fils sont usés ou endomma- gés. Faites serrer les connexions et rempla- cer les fils rompus ou usés par un revendeur Yamaha. Q. L’huile moteur spécifiée est-elle utilisée

R. Vérifiez l’huile moteur et renouvelez-la par une huile du type spécifié. Q. Le thermostat fonctionne-t-il incorrecte- ment ou est-il obstrué ? R. Faites procéder à un entretien par un re- vendeur Yamaha. Q. La pompe à carburant fonctionne-t-elle in- correctement ? R. Faites procéder à un entretien par un re- vendeur Yamaha. Q. La vis de mise à pression atmosphérique du réservoir de carburant est-elle bouchée ou obstruée ? R. Dégagez l’obstruction. Q. Le branchement du raccord de carburant est-il incorrect ? R. Branchez-le correctement. Q. Le réglage du câble d’accélérateur est-il incorrect ? R. Faites procéder à un entretien par un re- vendeur Yamaha. Q. Le câble de batterie est-il déconnecté ? R. Connectez-le correctement. Dépannage 99Le vibreur d’alerte retentit ou l’indicateur s’allume. Q. Le système de refroidissement est-il obs- trué ? R. Contrôlez si la prise d’eau de refroidisse- ment n’est pas obstruée. Q. L’indicateur d’alerte de faible pression d’huile est-il allumé ou clignote-t-il ? R. Faites procéder à un entretien par un re- vendeur Yamaha. Q. La plage de température des bougies est- elle incorrecte ? R. Inspectez les bougies et remplacez-les par le type préconisé. Q. L’huile moteur spécifiée est-elle utilisée

R. Vérifiez l’huile moteur et renouvelez-la par une huile du type spécifié. Q. L’huile moteur est-elle contaminée ou al- térée ? R. Renouvelez l’huile moteur avec de l’huile du type spécifié. Q. Le filtre à huile est-il obstrué ? R. Faites procéder à un entretien par un re- vendeur Yamaha. Q. La pompe à huile fonctionne-t-elle incor- rectement ? R. Faites procéder à un entretien par un re- vendeur Yamaha. Q. La pompe à eau et le thermostat fonction- nent-ils incorrectement ? R. Faites procéder à un entretien par un re- vendeur Yamaha. Q. Y a-t-il un excès d’eau dans le filtre à car- burant ? R. Videz le filtre à carburant. La puissance du moteur diminue. Q. L’hélice est-elle endommagée ? R. Faites réparer ou remplacer l’hélice. Q. Le pas ou le diamètre de l’hélice est-il in- correct ? R. Installez une hélice correcte pour faire fonctionner le moteur hors-bord dans sa pla- ge de régime (tr/min) préconisée. Q. Le moteur hors-bord est-il monté à une hauteur incorrecte sur le tableau AR ? R. Faites ajuster le moteur hors-bord à la bonne hauteur sur le tableau AR. Q. Le système d’alerte est-il activé ? R. Identifiez et remédiez à la cause de l’aler- te. Q. La coque du bateau est-elle couverte de concrétions marines ? R. Nettoyez la coque du bateau. Q. Les bougies sont-elles encrassées ou de type incorrect ? R. Inspectez les bougies. Nettoyez ou rem- placez par des bougies du type préconisé. Q. Des algues ou d’autres corps étrangers sont-ils coincés autour du boîtier d’hélice ? R. Eliminez les corps étrangers et nettoyez l’embase. Q. Le circuit d’alimentation est-il obstrué ? R. Vérifiez si la conduite d’alimentation est coincée ou pliée, ou s’il y a d’autres obstruc- tions dans le système d’alimentation. Dépannage 100Q. Le filtre à carburant est-il obstrué ? R. Nettoyez ou remplacez le filtre à carbu- rant. Q. Le carburant est-il contaminé ou altéré ? R. Remplissez le réservoir de carburant frais et propre. Q. L’écartement des électrodes de la bougie est-il incorrect ? R. Remplacez la bougie. Q. Le câblage d’allumage est-il endommagé ou mal connecté ? R. Vérifiez si les fils sont usés ou endomma- gés. Faites serrer les connexions et rempla- cer les fils rompus ou usés par un revendeur Yamaha. Q. Des composants électriques fonction- nent-ils incorrectement ? R. Faites procéder à un entretien par un re- vendeur Yamaha. Q. Le carburant spécifié est-il utilisé ? R. Renouvelez l’huile avec de l’huile du type spécifié. Q. L’huile moteur spécifiée est-elle utilisée

R. Renouvelez l’huile moteur avec de l’huile du type spécifié. Q. Le thermostat fonctionne-t-il incorrecte- ment ou est-il obstrué ? R. Faites procéder à un entretien par un re- vendeur Yamaha. Q. La vis de mise à pression atmosphérique du réservoir de carburant est-elle bouchée ou obstruée ? R. Dégagez l’obstruction. Q. La pompe à carburant fonctionne-t-elle in- correctement ? R. Faites procéder à un entretien par un re- vendeur Yamaha. Q. Le branchement du raccord de carburant est-il incorrect ? R. Branchez-le correctement. Q. La plage de température des bougies est- elle incorrecte ? R. Inspectez les bougies et remplacez-les par le type préconisé. Q. Le moteur réagit-il correctement à la po- sition du levier de commande à distance ? R. Faites procéder à un entretien par un re- vendeur Yamaha. Le moteur produit des vibrations exces- sives. Q. L’hélice est-elle endommagée ? R. Faites réparer ou remplacer l’hélice. Q. L’arbre d’hélice est-il endommagé ? R. Faites procéder à un entretien par un re- vendeur Yamaha. Q. Des algues ou d’autres corps étrangers sont-ils coincés autour de l’hélice ? R. Eliminez-les et nettoyez l’hélice. Q. Les boulons de montage du moteur sont- ils desserrés ? R. Serrez les boulons ou faites procéder à un entretien par un revendeur Yamaha. Q. Le pivot de direction est-il desserré ou en- dommagé ? R. Faites procéder à un entretien par un re- vendeur Yamaha. Dépannage 101FMU29435 Action temporaire en cas d’ur- gence FMU29442 Dommage dû à un impact FWM00871 Le moteur hors-bord peut subir de graves dommages lors d’une collision pendant que vous naviguez ou que vous le trans- portez sur une remorque. De tels domma- ges peuvent rendre le moteur hors-bord d’une utilisation dangereuse. Si le moteur hors-bord heurte un objet dans l’eau, appliquez la procédure suivante. ZMU06999 (1) Arrêtez immédiatement le moteur. (2) Vérifiez si le système de commande et tous les composants ne sont pas en- dommagés. Vérifiez également si le ba- teau ne présente pas de dommages. (3) Même si vous ne découvrez pas de dom- mages, rejoignez lentement et prudem- ment le port le plus proche. (4) Faites vérifier le moteur hors-bord par un distributeur Yamaha avant de l’utiliser à nouveau. FMU46603 Remplacement du fusible FWM00632 L’utilisation d’un fusible incorrect ou d’un morceau de fil peut laisser passer trop de courant. Ce qui peut provoquer des dom- mages au système électrique et constitue un risque d’incendie. Si un fusible a grillé, remplacez le fusible conformément à la procédure suivante. (1) Tournez l’interrupteur principal sur la po- sition “ ” (arrêt). (2) Retirez le couvercle du coffret à fusibles. (3) Déposez le fusible à l’aide d’un extrac- teur de fusible, puis remplacez-le par un fusible de rechange du même ampéra- ge.

1. Couvercle du boîtier à fusibles

Fusible de rechange (10 A, 15 A, 20 A, 30 A)3. Extracteur de fusible4. Fusible principal du moteur de rechange(60 A) Dépannage

1. Fusible principal du moteur (60 A)

2. Fusible de l’interrupteur principal / de l’inter-

rupteur de trim (20 A)

Fusible du papillon électrique (10 A)

4. Fusible de pompe d’alimentation en carburant

5. Fusible de pompe à carburant (15 A)

6. Fusible du relais de démarreur (30 A)

7. Fusible de la Bobine d’allumage / Injecteur de

carburant / Calage variable de l’arbre à ca- mes / ECM (module de contrôle électronique) (30 A)

8. Fusible d’isolateur (60 A)

1. Extracteur de fusible

Consultez votre revendeur Yamaha si le nou- veau fusible grille immédiatement. FMU40984 Le système de trim ne fonctionne pas FWM02331 Ne passez jamais sous le moteur lorsqu’il est relevé. De graves blessures peuvent résulter d’une chute accidentelle du mo- teur hors-bord. Si le moteur hors-bord ne peut être relevé ou abaissé à l’aide du système de trim parce que la batterie est déchargée ou en raison d’une défaillance du système de trim, le mo- teur hors-bord peut être relevé ou abaissé manuellement. (1) Arrêtez le moteur. (2) Desserrez la vis de vanne manuelle en la tournant dans le sens antihoraire jusqu’à ce qu’elle s’arrête.

(3) Relevez le moteur manuellement à la position voulue, puis serrez la vis de van- ne manuelle en la tournant dans le sens horaire. Dépannage 103FMU44371 L’alerte du séparateur d’eau est acti- vée après avoir quitté le port FWM01501 L’essence est hautement inflammable et ses vapeurs sont inflammables et explo- sives.

N’exécutez pas cette procédure sur un moteur chaud ou en train de tourner. Laissez le moteur refroidir.

Il reste du carburant dans le filtre à car- burant. Eloignez les étincelles, les ciga- rettes, les flammes et toutes les sour- ces d’allumage.

Cette procédure entraîne un écoule- ment de carburant. Recueillez le carbu- rant dans un chiffon. Essuyez immédia- tement les éventuelles coulures de car- burant.

Le filtre à carburant doit être remonté soigneusement avec le joint torique, le bol du filtre et les tuyaux en place. Un remontage ou un remplacement mal exécuté peut entraîner une fuite de car- burant, ce qui risque de provoquer un incendie ou une explosion. Si l’indicateur d’alerte du séparateur d’eau se met à clignoter ou si le vibreur retentit, appli- quez la procédure suivante. REMARQUE: Le vibreur retentit uniquement lorsque le le- vier de commande à distance est mis au point mort.

1. Indicateur d’alerte du séparateur d’eau

ZMU06297 ZMU07012 (1) Arrêtez le moteur. (2) Déposez le capot supérieur. (3) Déconnectez le coupleur du capteur de présence d’eau. ATTENTION: Veillez à ce que de l’eau n’entre pas en contact avec le coupleur du contacteur de présence d’eau, faute de quoi un dys- fonctionnement risque de se produi- re. [FCM01951] Dépannage

1. Coupleur du capteur de présence d’eau

(4) Déposez le bol du filtre du boîtier du fil- tre, et déposez ensuite le joint torique du bol du filtre. ATTENTION: Veillez à ne pas tordre le fil du capteur de présen- ce d’eau lorsque vous dévissez le bol du filtre. [FCM01961]

1. Boîtier du filtre2. Joint torique3. Bol du filtre4. Fil du capteur de présence d’eau

(5) Videz l’eau du bol du filtre en la recueil- lant avec un chiffon. (6) Placez le joint torique dans sa position originale sur le bol du filtre du boîtier du filtre, et installez ensuite le bol du filtre sur le boîtier du filtre. ATTENTION: Veillez à ne pas tordre le fil du capteur de présence d’eau lorsque vous vis- sez le bol du filtre sur le boîtier du fil- tre. [FCM01971]

Bol du filtre3. Fil du capteur de présence d’eau (7) Connectez fermement le coupleur du capteur de présence d’eau jusqu’à ce que vous entendiez un déclic. (8) Installez le capot supérieur. (9) Tournez l’interrupteur principal sur la po- sition “ ” (marche) et vérifiez si l’indi- cateur d’alerte du séparateur d’eau reste éteint et si le vibreur ne retentit pas. Si l’indicateur d’alerte du séparateur d’eau se met à clignoter ou si le vibreur retentit, faites vérifier le moteur hors-bord par vo- tre revendeur Yamaha. ATTENTION: Bien que le vibreur s’arrête lorsque le moteur a démarré et que le levier de commande à distance est été amené sur la position de marche avant ou ar- rière, n’utilisez pas le moteur hors- bord. Le moteur risque sinon de subir de graves dommages. [FCM02391] FMU41261 Traitement d’un moteur hors-bord submergé Si le moteur hors-bord a été submergé, pré- sentez-le immédiatement à un revendeur Yamaha. Sinon, de la corrosion risque de se former presque immédiatement. ATTENTION: Ne tentez pas de faire fonc- tionner le moteur hors-bord avant qu’il ait été complètement vérifié. [FCM02321] Dépannage 105A Accélérateur au point mort...................

• Alcool et médicaments p. 2
• Alerte de faible pression d’huile p. 44
• Alerte de surchauffe p. 44
• Alerte du séparateur d’eau p. 45
• Anodes, inspection et remplacement p. 94
• Arrêt du bateau p. 61
• Arrêt du moteur p. 61
• Axe de support de relevage (optionnel) p. 31

• Capot supérieur, dépose p. 50
• Capot supérieur, installation p. 53
• Changement de vitesse (contrôles après la mise à température du moteur) p. 59
• Changement de vitesses p. 59
• Choc électrique p. 1
• Collisions avec des objets flottants ou immergés p. 4
• Commande de verrouillage de point mort p. 25
• Commandes, contrôle p. 51
• Compte-tours p. 33
• Compte-tours numérique p. 33
• Compteur d’heures p. 33
• Compteur journalier p. 35
• Compteurs multifonction 6Y8 p. 40
• Conditions d’installation p. 14
• Conditions d’utilisation éprouvantes p. 74
• Conditions de commande à distance p. 14
• Contacteurs d’arrêt p. 59
• Contrôles après la mise à température du moteur p. 59
• Contrôles après le démarrage du moteur p. 58
• Contrôles avant le démarrage du moteur p. 50
• Cordon de coupure du moteur p. 1
• Cordon du coupe-circuit du moteur p. 51
• Cordon du coupe-circuit du moteur et agrafe p. 27

• Déclaration CE de conformité (DoC) p. 6
• Démarrage du moteur p. 56
• Dérive avec anode p. 29
• Diagramme des composants p. 21
• Dispositif de rinçage p. 31
• , 52 Dommage dû à un impact p. 102

• Eau boueuse ou acide p. 18
• Eau de refroidissement p. 58
• Eaux peu profondes p. 68
• Enregistrement des données du moteur p. 11
• Enregistrement des numéros d’identification p. 6
• Entretien périodique p. 74
• Equipement de secours p. 18
• Essence p. 2
• , 17 Etiquettes à étoiles p. 19
• Etiquettes d’avertissement p. 9
• Evitez les collisions p. 3
• Exigences concernant l’huile moteur p. 16
• Exigences pour la batterie p. 15
• Exigences pour le carburant p. 17
• Exigences relatives à l’élimination du moteur hors-bord p. 18
• Exposition au carburant et coulures p. 2
• Étiquette CE p. 7
• Étiquette d’homologation du certificat de contrôle des émissions p. 18
• Étiquette marquant la conformité p. 7

Fils et connecteurs, vérification............ 89 Filtre à carburant.................................. 31 Filtre à carburant, contrôle................... 51 Index 106Fonctionnement pour la première fois...

Fuites de carburant, contrôle................ 51 Fusible, remplacement....................... 102

• Indicateur d’alerte de faible pression d’huile p. 34
• Indicateur d’alerte de faible tension de la batterie p. 37
• Indicateur d’alerte de niveau de carburant p. 36
• Indicateur d’alerte de surchauffe p. 34
• Indicateur d’alerte du séparateur d’eau p. 39
• Indicateur d’économie de carburant p. 38
• Indicateur de consommation de carburant p. 38
• Indicateur de débit de carburant p. 37
• Indicateur de gestion de carburant p. 37
• Indicateur de trim p. 33
• Indicateur de vitesse p. 35
• Indicateur de vitesse numérique p. 34
• Informations sur le contrôle des émissions p. 18
• Initiation du passager p. 4
• Interrupteur de trim (capot inférieur) p. 29
• Interrupteur de trim (commande à distance) p. 28
• Interrupteur principal p. 28

• L’alerte du séparateur d’eau est activée après avoir quitté le port p. 104
• Le système de trim ne fonctionne pas p. 103
• Levier de commande à distance p. 25
• Levier de verrouillage du capot p. 30
• Levier support de relevage p. 30
• Lisez les manuels et les étiquettes p. 9
• Lois et réglementations p. 4
• Lubrification p. 72

• Météo p. 4
• Mise à température du moteur p. 59
• Modifications p. 2
• Monoxyde de carbone p. 2
• Montage du moteur hors-bord p. 14
• , 47 Moteur hors-bord (surfaces peintes), contrôle p. 73
• Moteur hors-bord submergé p. 105
• Moteur hors-bord, contrôle p. 52

• Navigation dans l’eau salée ou autres conditions p. 69
• Nettoyage du moteur hors-bord p. 73
• Niveau de carburant p. 50
• Numéro de clé p. 6
• Numéro de série du moteur hors-bord p. 6

• Relevage et abaissement p. 63
• Remisage du moteur hors-bord p. 70
• Remplacement du filtre à huile moteur p. 87
• Remplissage de carburant p. 55
• Régime de ralenti du moteur, contrôle p. 82
• Réglage du trim du moteur hors-bord p. 61
• Régleur de friction de l’accélérateur p. 26
• Rinçage au moyen de l’embout de rinçage p. 70
• Rinçage du passage d’eau de refroidissement p. 72
• Rodage du moteur p. 49

• Sécurité de démarrage embrayé p. 16
• Sécurité de la navigation p. 2
• Sécurité du moteur hors-bord p. 1
• Sélection de l’hélice p. 15
• Spécifications p. 13
• Surcharge p. 3
• Synchroniseur de régime pour moteurs jumelés p. 39
• Système d’alerte p. 44
• Système d’alimentation p. 51
• Système de trim p. 1
• Système de trim et unité de relevage, contrôle p. 54

Urgence, action temporaire................ 102 Utilisation du moteur............................. 56
