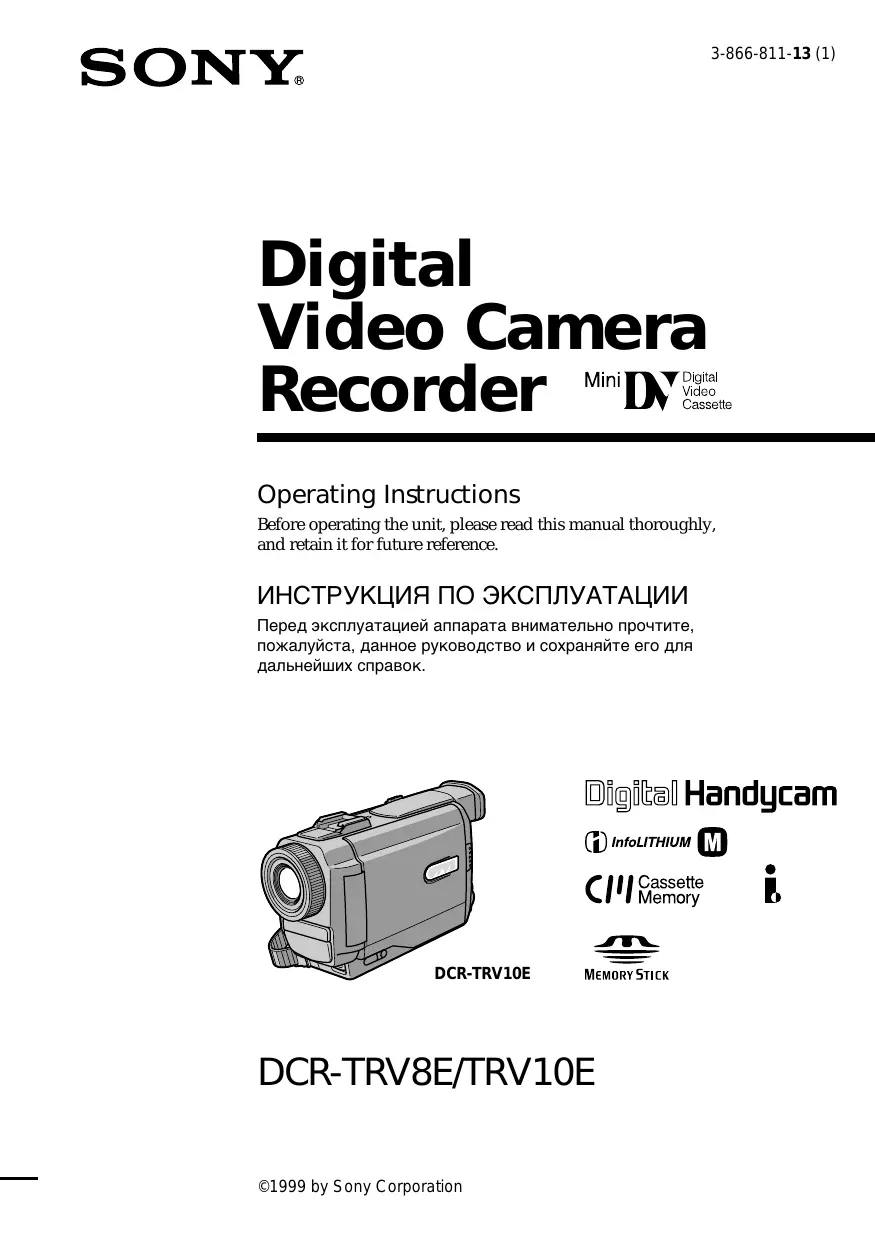

MODE D'EMPLOI DCR-TRV8E SONY
Digital Video Camera Recorder Mini DV Digital Video Cassette
Operating Instructions
Before operating the unit, please read this manual thoroughly, and retain it for future reference.
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Перед эксплуатацией аппарата внимательно прочтите, пожалуйста, данное руководство и сохраняйте его для дальнейших справок.


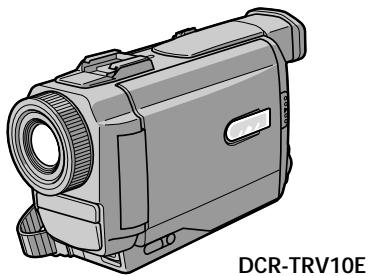

Illustration of a DCR-TRV10E camera with no visible text or symbols on the device itself
Digital Handycam
InfoLITHIUM M
C111 Cassette Memory i
MEMORY STICK
DCR-TRV8E/TRV10E
English
Welcome!
Congratulations on your purchase of this Sony Digital Handycam camcorder. With your Digital Handycam, you can capture life's precious moments with superior picture and sound quality.
Your Digital Handycam is loaded with advanced features, but at the same time it is very easy to use. You will soon be producing home video that you can enjoy for years to come.
WARNING
To prevent fire or shock hazard, do not expose the unit to rain or moisture.
To avoid electrical shock, do not open the cabinet.
Refer servicing to qualified personnel only.
NOTICE ON THE SUPPLIED AC POWER ADAPTOR FOR CUSTOMERS IN THE UNITED KINGDOM
A moulded plug complying with BS1363 is fitted to this equipment for your safety and convenience.
Should the fuse in the plug supplied need to be replaced, a 5 AMP fuse approved by ASTA or BSI to BS1362 (i.e., marked with ◆ or ♥ mark) must be used.
If the plug supplied with this equipment has a detachable fuse cover, be sure to attach the fuse cover after you change the fuse. Never use the plug without the fuse cover. If you should lose the fuse cover, please contact your nearest Sony service station.
ATTENTION
The electromagnetic fields at the specific frequencies may influence the picture and sound of this digital camcorder.
For the customers in Germany
Directive: EMC Directive 89/336/EEC.
92/31/EEC
This equipment complies with the EMC regulations when used under the following circumstances:
- Residential area
- Business district
• Light-industry district
(This equipment complies with the EMC standard regulations EN55022 Class B.)
Русский
Добро пожаловать!
Поздравляем Вас с приобретением данной видеокамеры Digital Handycam фирмы Sony. С помощью Вашей видеокамеры Digital Handycam Вы сможете запечатлеть дорогие Вам мгновения жизни с превосходным качеством изображения и звука. Ваша видеокамера Digital Handycam оснащена усовершенствованными функциями, но в то же время ее очень легко использовать. Вскоре Вы будете создавать семейные видеопрограммы, которыми можете наслаждаться последующие годы.
ПРЕДУПРЕЖДЕНИЕ
Для предотвращения возгорания или опасности электрического удара не выставляйте аппарат на дождь или влагу.
Во избежание поражения электрическим током не открывайте корпус.
За обслуживанием обращаться только к квалифицированному обслуживающему персоналу.
ВНИМАНИЕ
Электромагнитные поля на определенных частотах могут влиять на изображение и звук, воспроизводимое данной цифровой видеокамеры.
АЯ46
Checking supplied accessories .... 5
Quick Start Guide 6
Getting started
Using this manual.... 10
Step 1 Preparing the power supply ...... 12

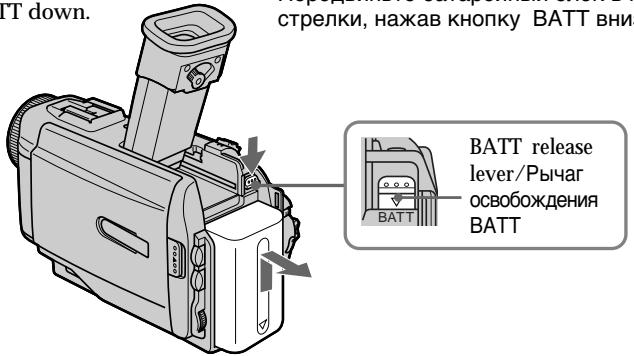

Installing the battery pack 12
Charging the battery pack 13
Connecting to the mains 18
Step 2 Inserting a cassette .... 19
Recording - Basics
Recording a picture 20
Shooting backlit subjects (BACK LIGHT) 27

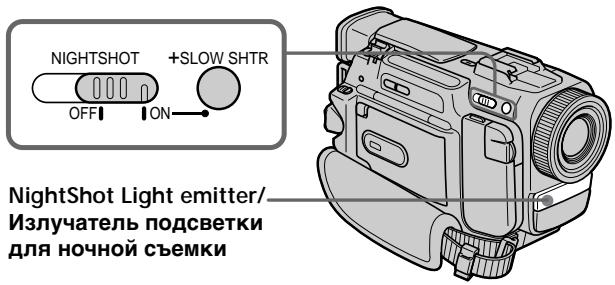

Shooting in the dark (NightShot) 28

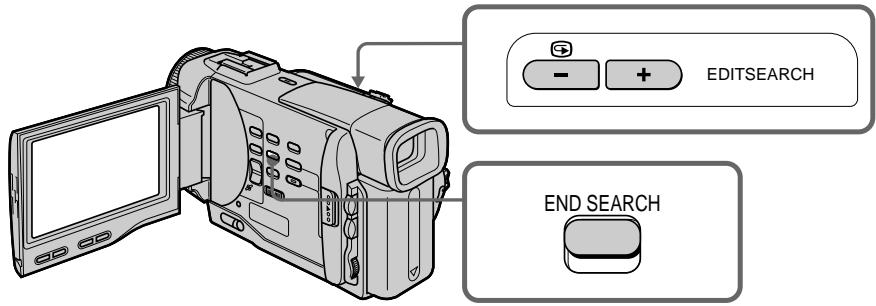

Checking the recording - END SEARCH / EDITSEARCH / Rec Review ...... 31
Playback - Basics
Playing back a tape 33

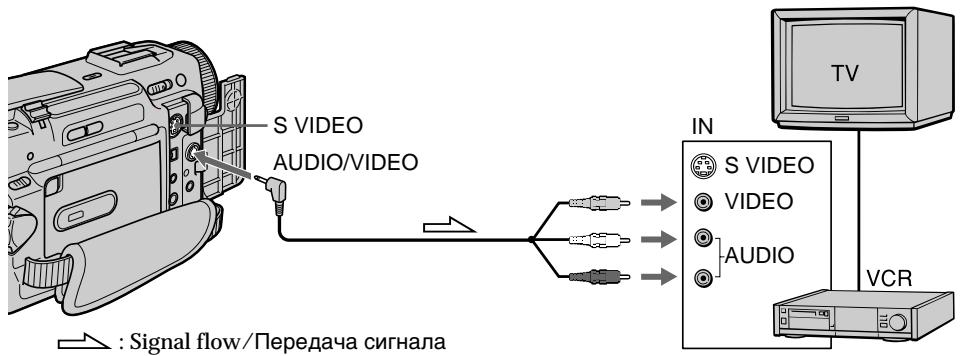

Viewing the recording on TV 38
Advanced Recording Operations

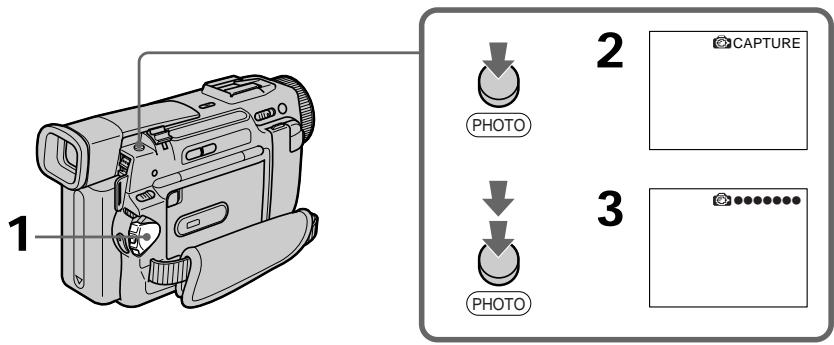

Photo recording 41
Using the wide mode 44

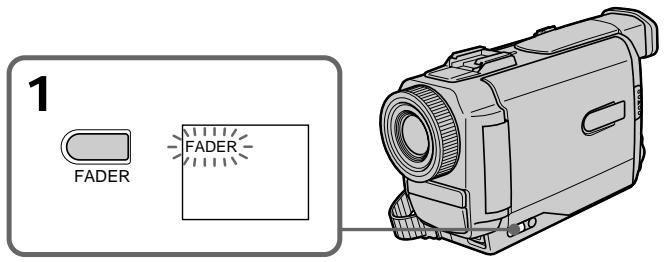

Using the fader function 46
Using special effects

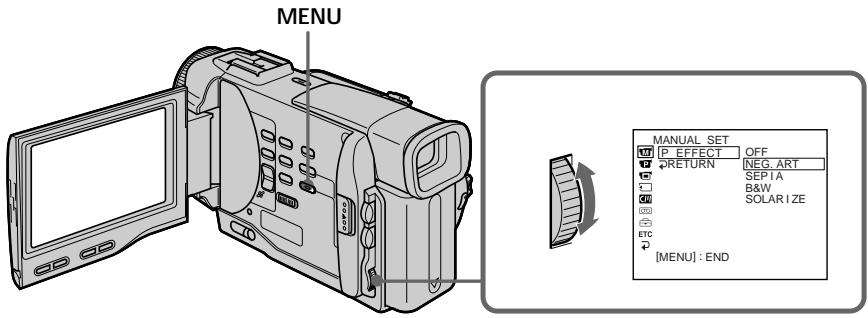

- Picture effect .... 49

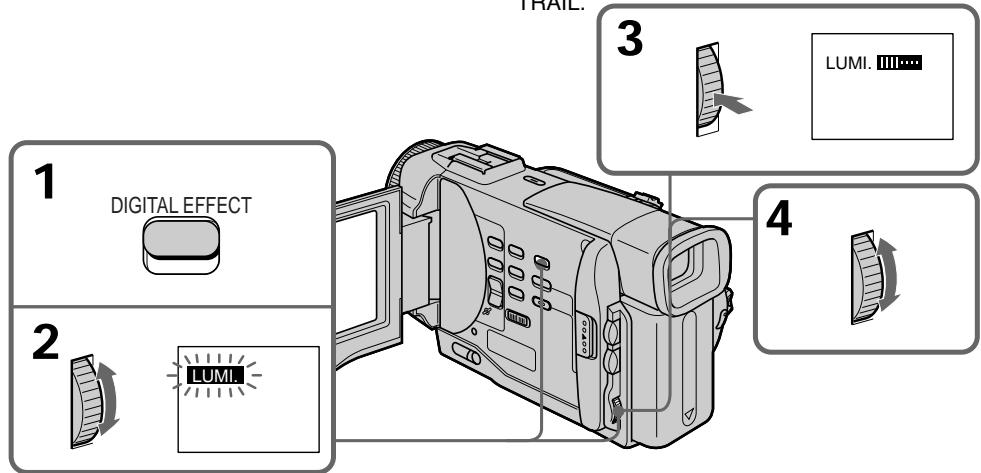

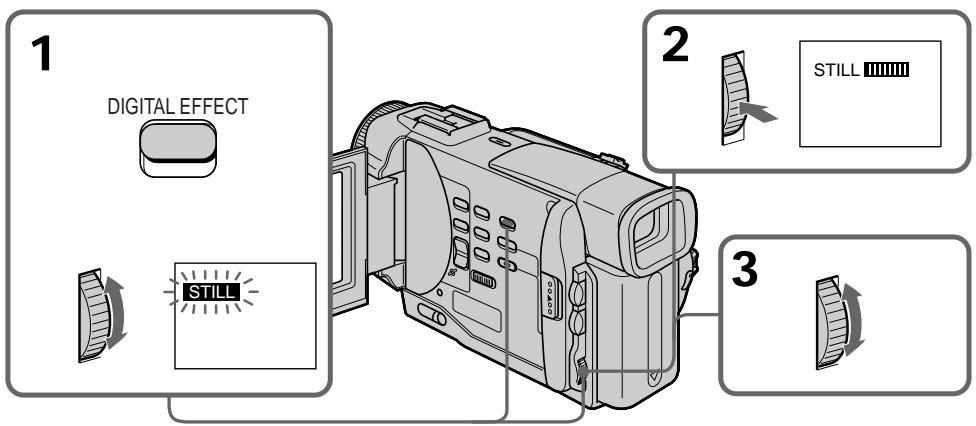

Using special effects - Digital effect 51
Adjusting the white balance manually 54

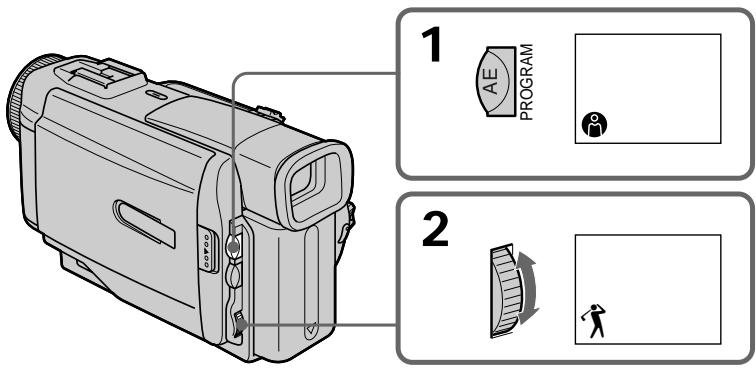

Using the PROGRAM AE function 56

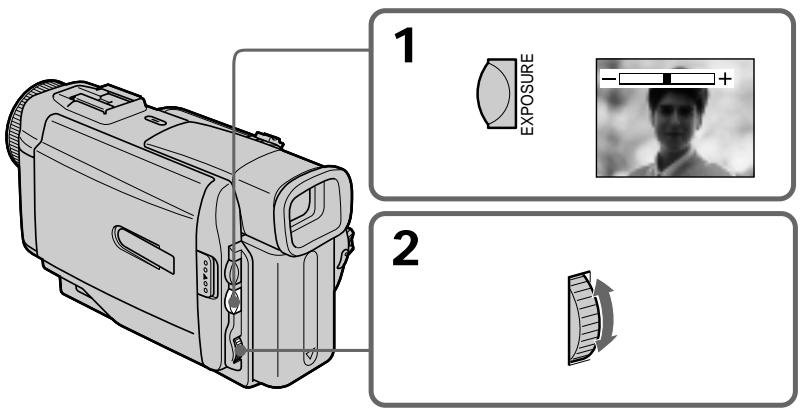

Adjusting the exposure manually 59

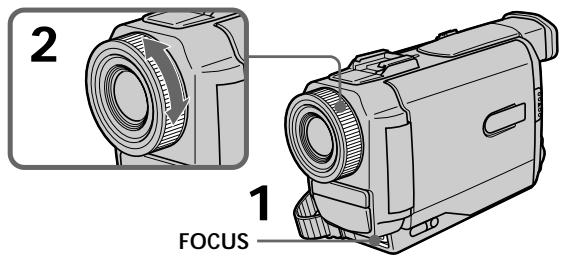

Focusing manually 60
Advanced Playback Operations
Playing back a tape with picture effects ...... 62
Playing back a tape with digital effects ...... 63

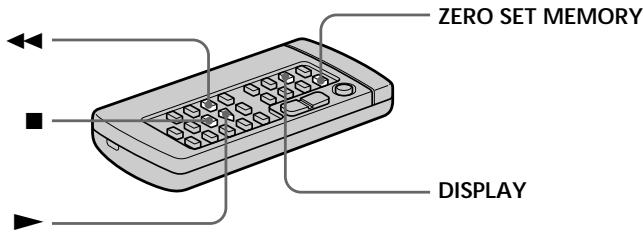

Quickly locating a scene using the zero set memory function 65

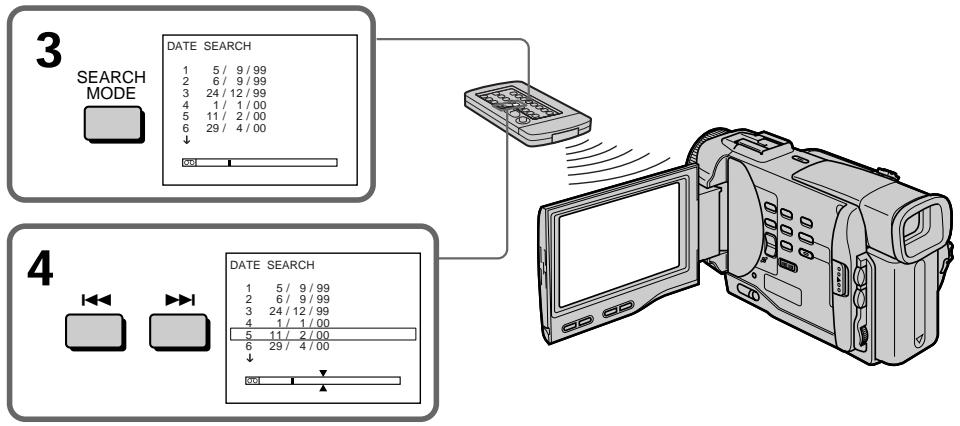

Searching a recording by date – Date search ..... 66

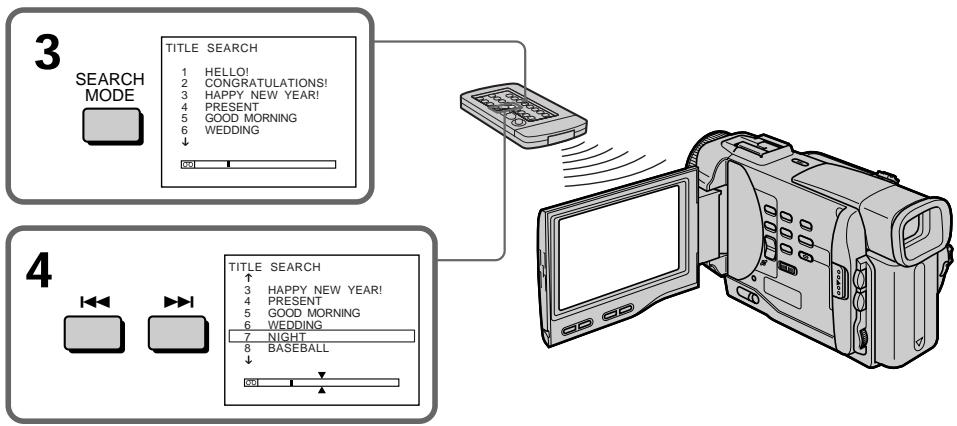

Searching the boundaries of recorded tape by title – Title search 68

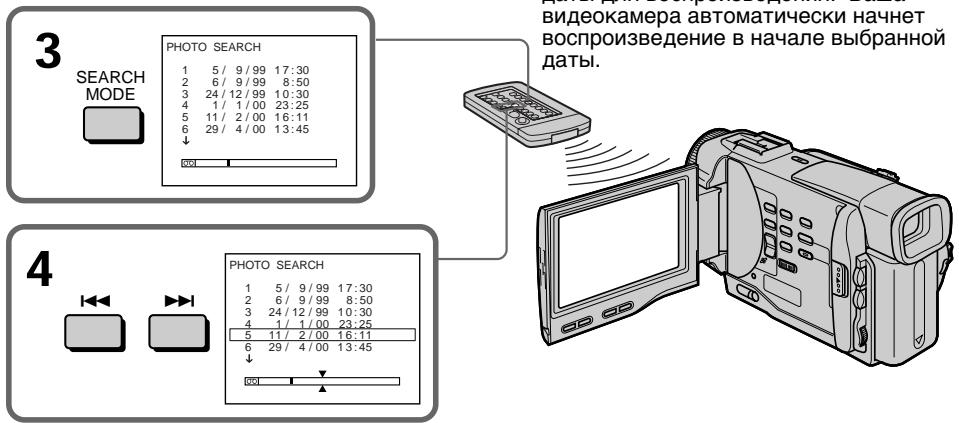

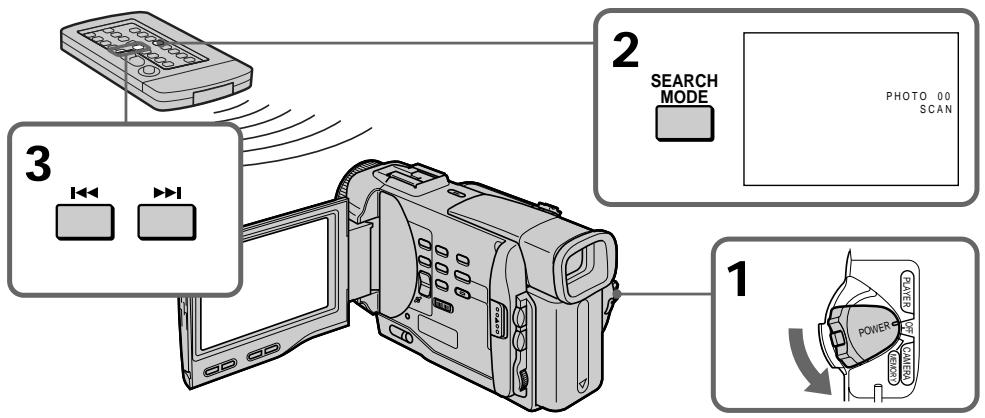

Searching for a photo – Photo search/Photo scan 69
Editing

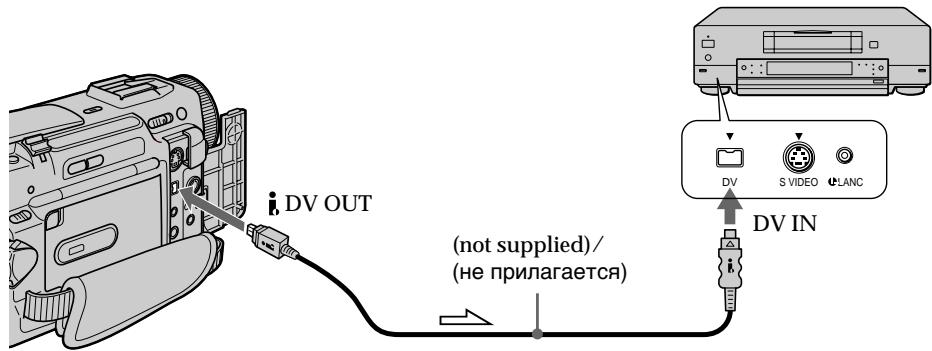

Dubbing a tape 71

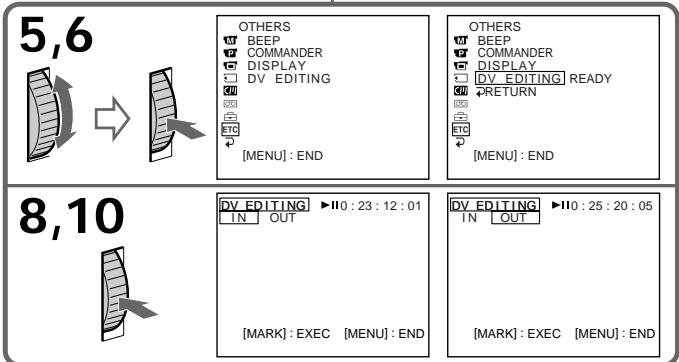

Editing partially on a DV tape - DV synchro-editing (DCR-TRV10E only) ..... 74

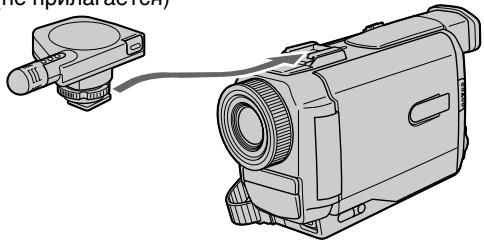

Audio dubbing 76

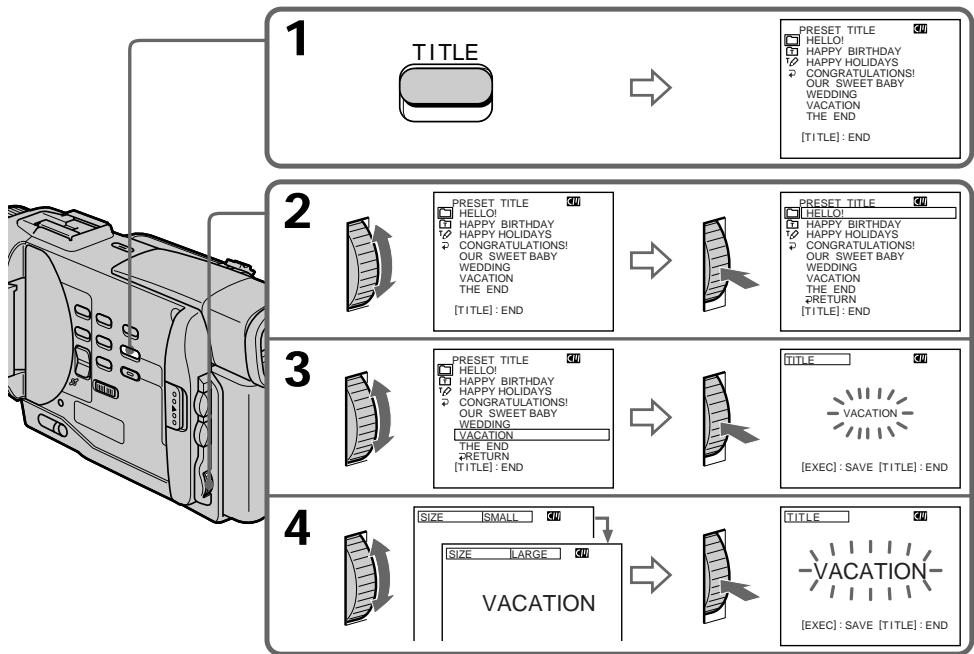

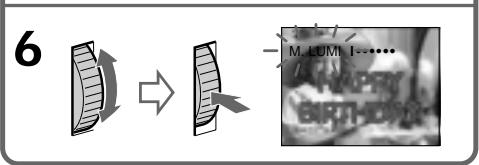

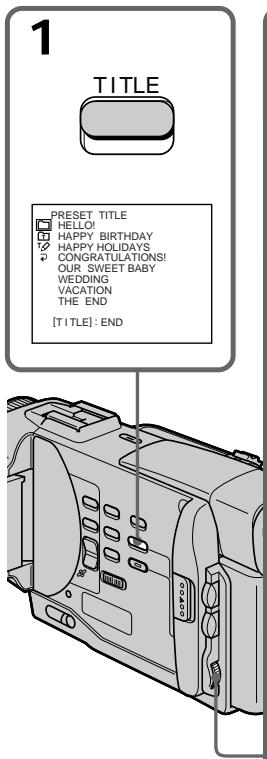

Superimposing a title 79

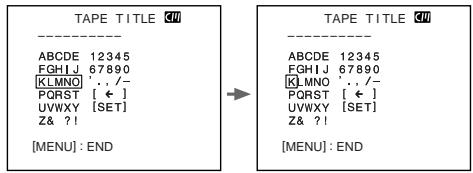

Making your own titles 83

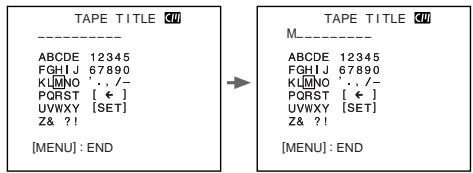

Labeling a cassette 85
Customizing Your Camcorder

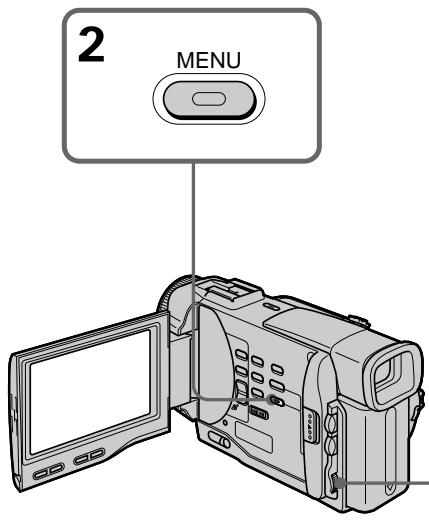

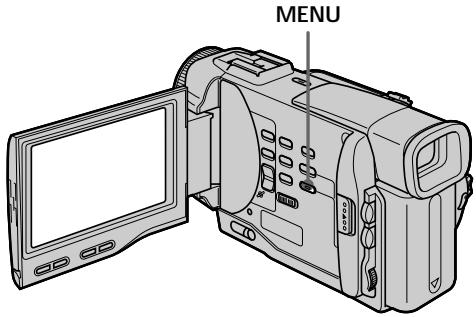

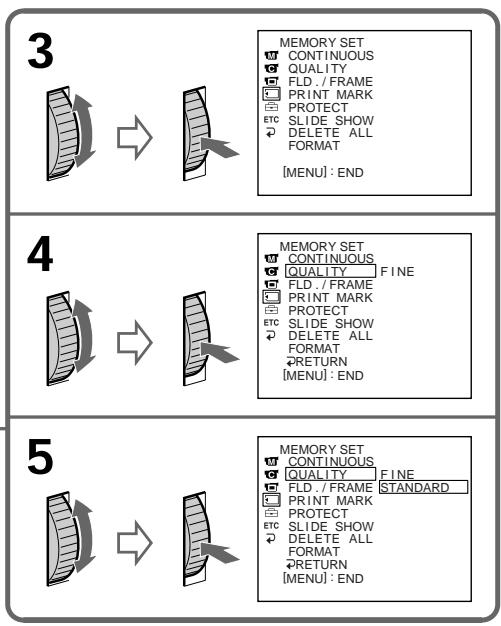

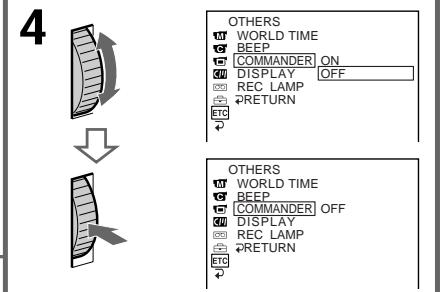

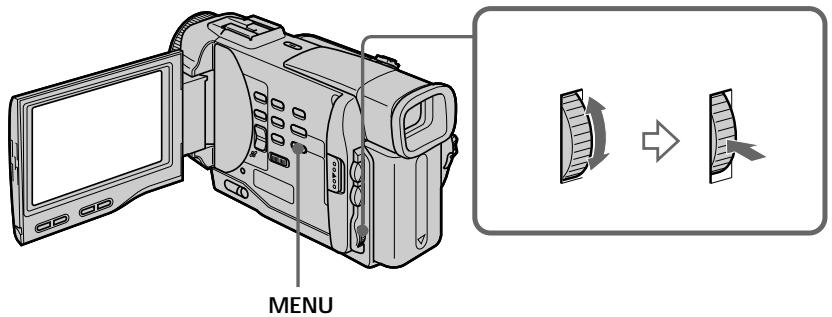

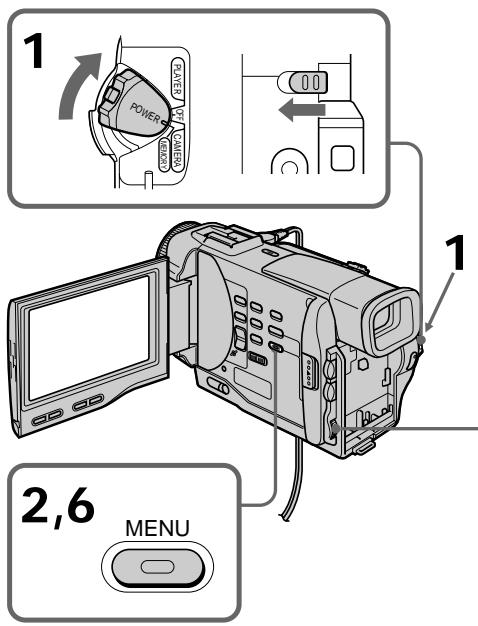

Changing the MENU settings 87

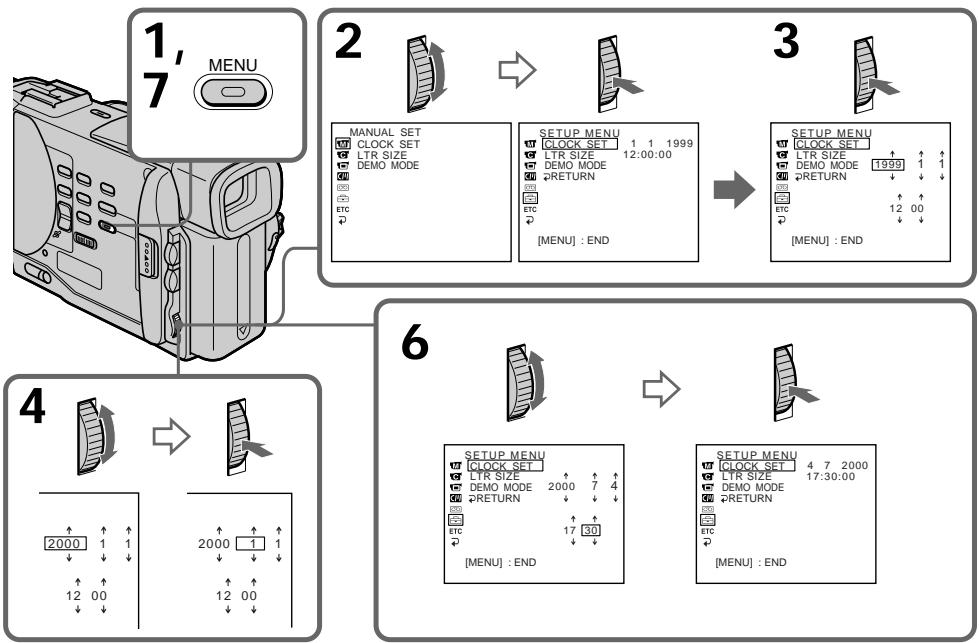

Resetting the date and time 98
Memory Stick operations (DCR-TRV10E only)
Using a Memory Stick-introduction.... 100
Recording still images on Memory Sticks
- Memory photo recording .... 106
Recording an image from a mini DV tape as a still image 110
Copying still images from a mini DV tape

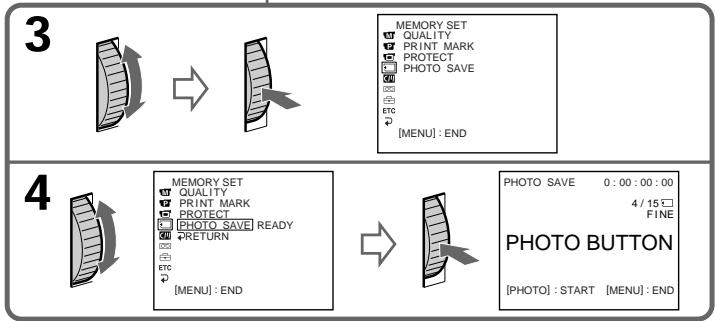

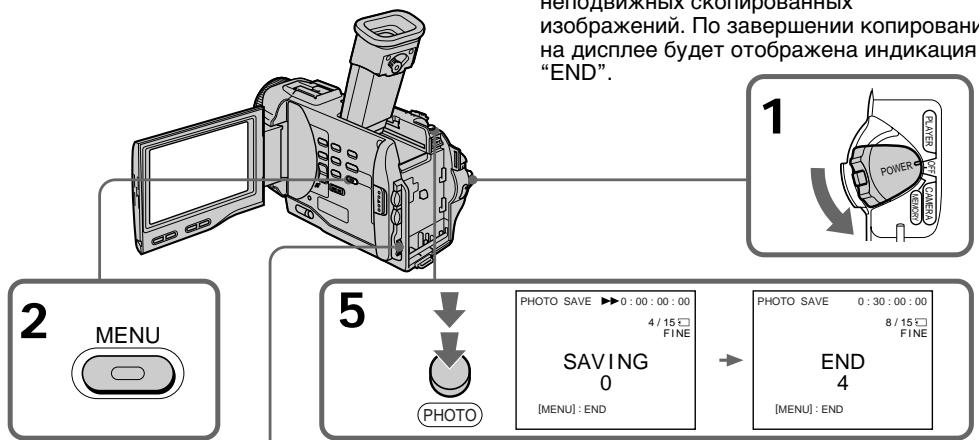

- Photo save 112

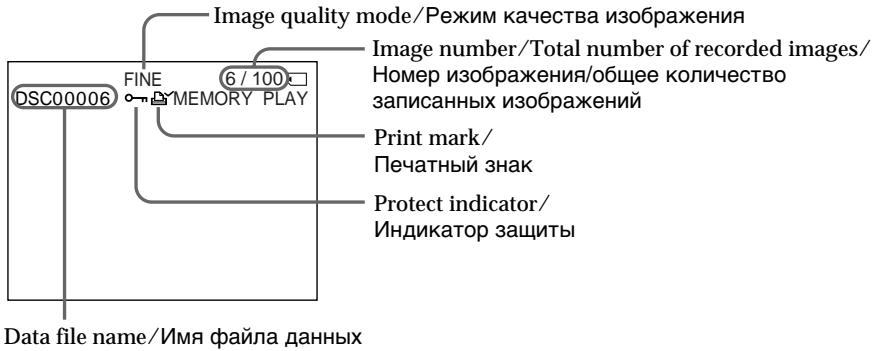

Viewing a still picture – Memory photo playback 114
Superimposing a still picture in a Memory Stick on a moving picture – M. CHROM/M. LUMI/C. CHROM.... 118
Preventing accidental erasure
- Image protection .... 121
Writing a print mark - PRINT MARK ...... 123

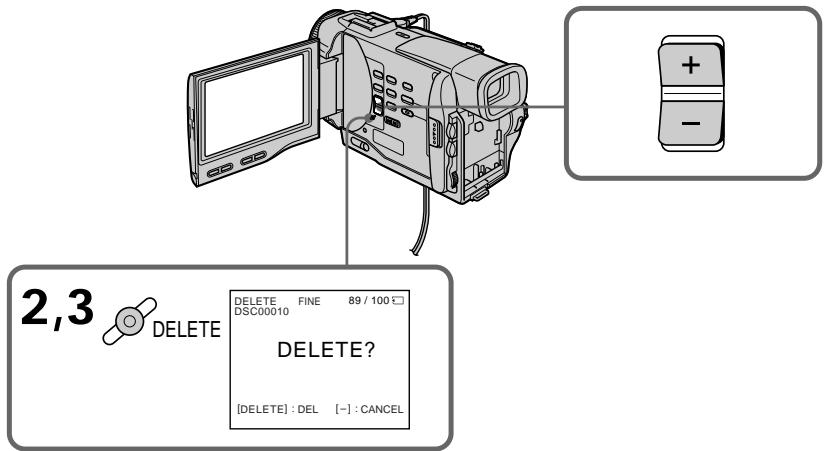

Deleting images 124
Playing back images in a continuous loop

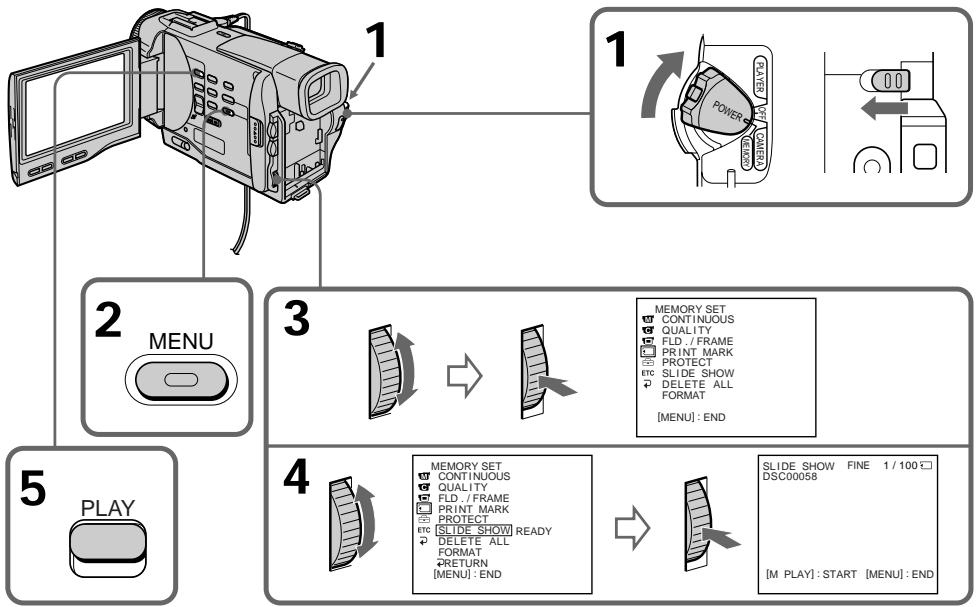

- SLIDE SHOW .... 127

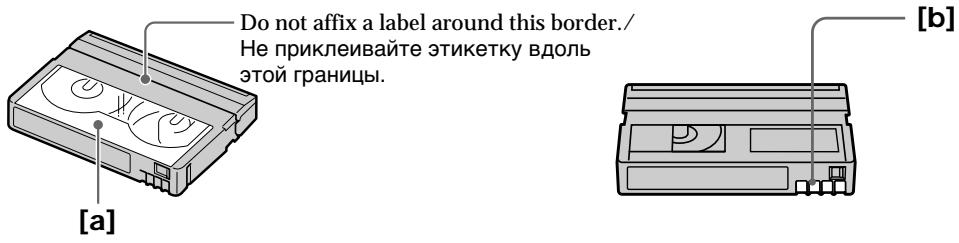

Usable cassettes 129
Troubleshooting.... 132
Self-diagnosis display 137
Warning indicators and messages 138
Using your camcorder abroad 148
Maintenance information and precautions..... 149
Specifications 154
Quick Reference

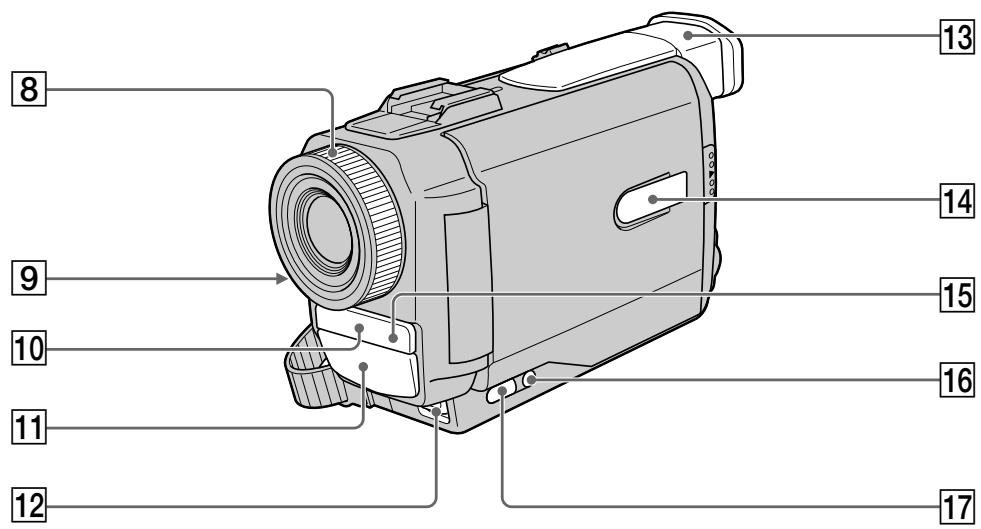

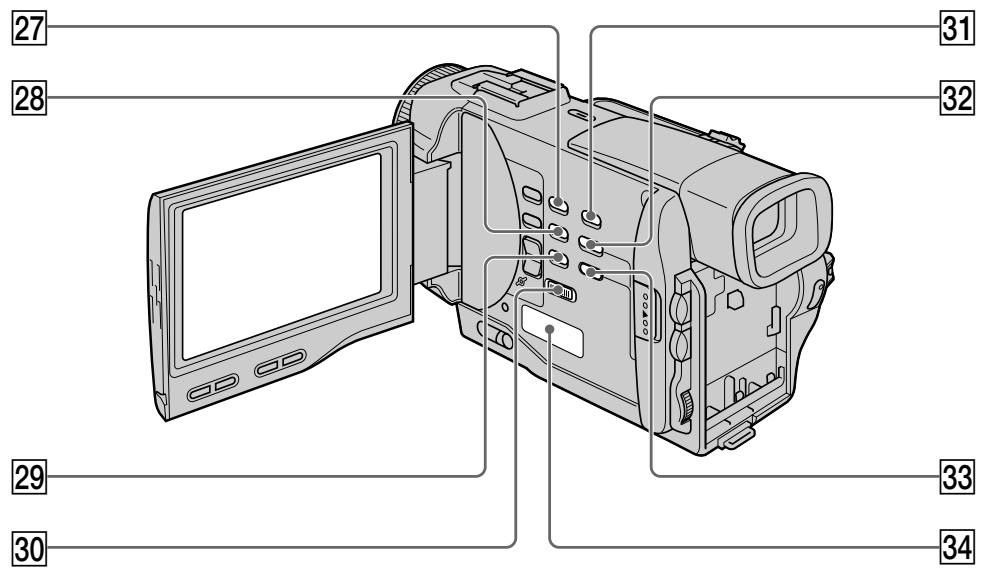

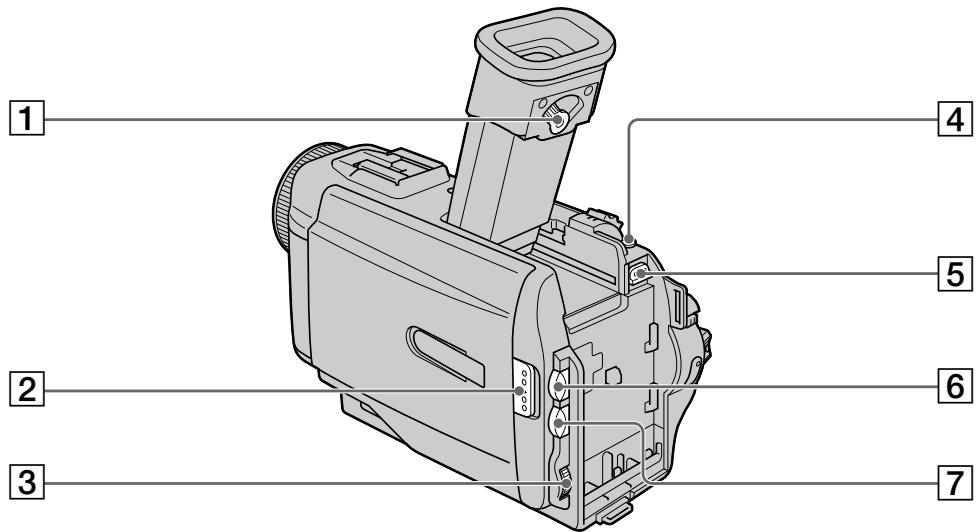

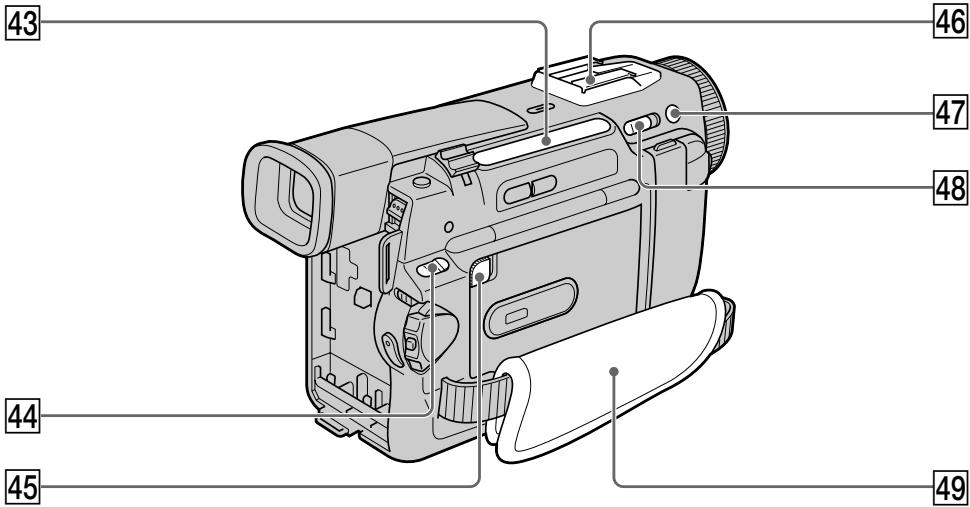

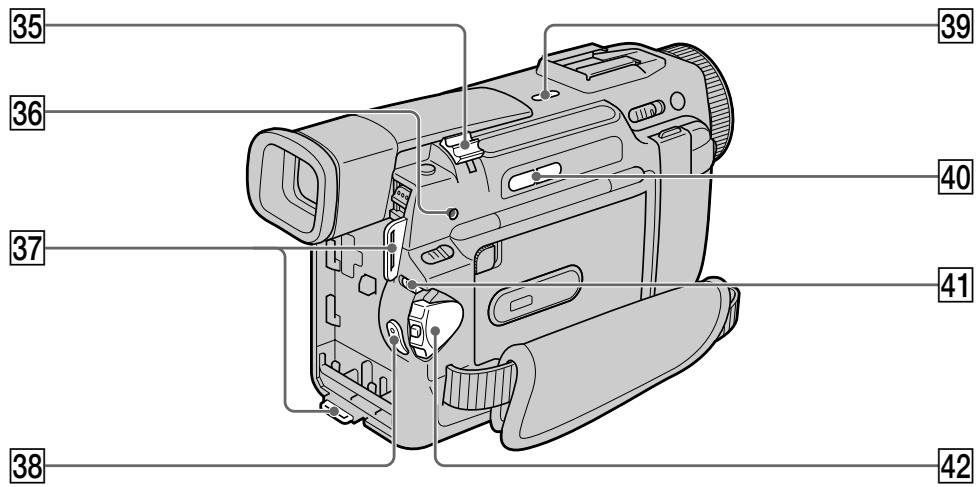

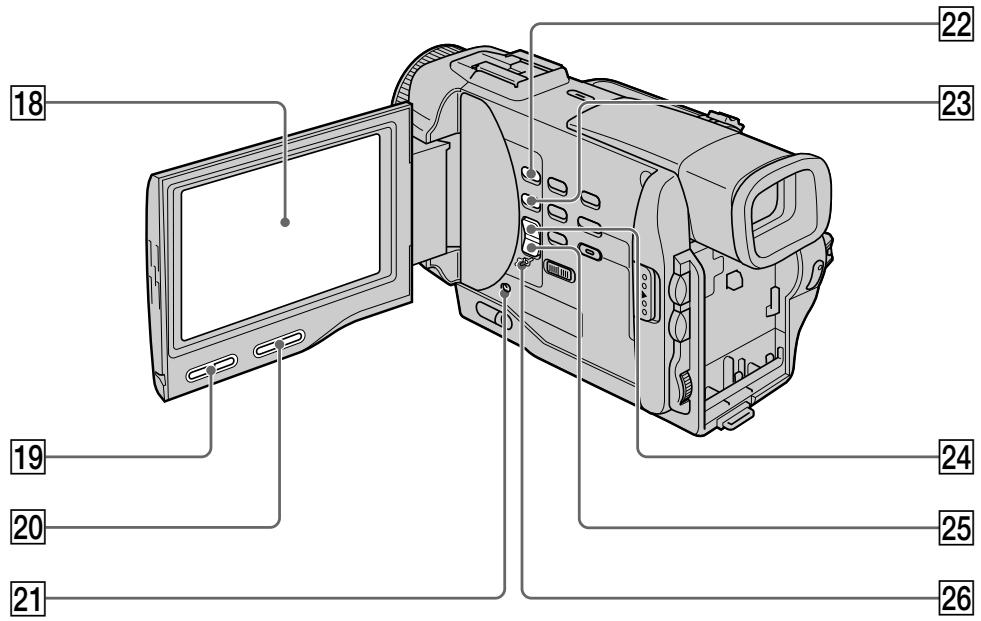

Identifying the parts and controls 156
Quick Function Guide 168
Index 170
- Windows is registered trademarks licensed to Microsoft Corporation, registered in the U.S.A. and other countries.
- All other product names mentioned herein may be the trademarks or registered trademarks of their respective companies.
Furthermore, “TM” and “®” are not mentioned in each case in this manual.
Проверка прилагаемых принадлежностей .... 5
Руководство по быстрому запуску ...... 8
Подготовка к эксплуатации
Использование данного руководства ...... 10
Пункт 1 Подготовка источника питания..... 12
Установка батарейного блока 12
Зарядка батарейного блока 13
Подсоединение к сетевой розетке ..... 18
Пункт 2 Установка кассеты ..... 19
Запись - Основные положения
Запись изображения 20

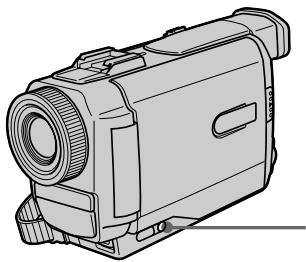

Съемка объектов с задней подсветкой (BACK LIGHT) 27
Съемка в темноте (Ночная съемка) ...... 28
Проверка записи – END SEARCH/
EDITSEARCH/Просмотр записи 31
Воспроизведение - Основные положения
Воспроизведение ленты 33
Просмотр записи на экране телевизора ..... 38
Усовершенствованные операции съемки
Фотосъемка 41
Использование широкоэкранного режима .. 44
Использование функции фейдера 46
Использование специальных эффектов – Эффект изображения 49
Использование специальных эффектов – Цифровой эффект 51
Регулировка баланса белого вручную ..... 54
Использование функции PROGRAM AE ..... 56
Регулировка экспозиции вручную 59
Фокусировка вручную 60
Усовершенствованные операции воспроизведения
Воспроизведение ленты с эффектами изображения 62
Воспроизведение ленты с цифровыми эффектами.... 63
Быстрое отыскание эпизода с помощью функции памяти нулевой отметки ...... 65
Поиск записи по дате – Поиск даты ...... 66
Поиск границ записи на ленте по титру – Поиск титра 68
Поиск фото – Фотопоиск/
Фотосканирование ...... 69
Монтаж
Перезапись ленты 71
Монтаж по частям на ленту DV
– Синхронный монтаж DV
(только модель DCR-TRV10E) ...... 74
Аудиоперезапись 76
Наложение титра 79
Создание Ваших собственных титров ...... 83
Маркировка кассеты 85
Выполнение индивидуальных установок на видеокамере

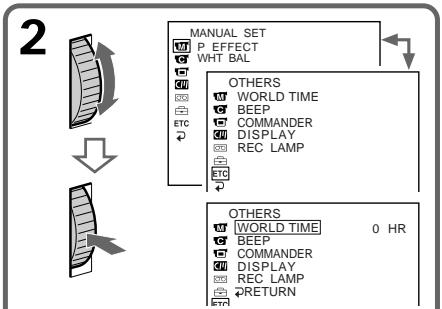

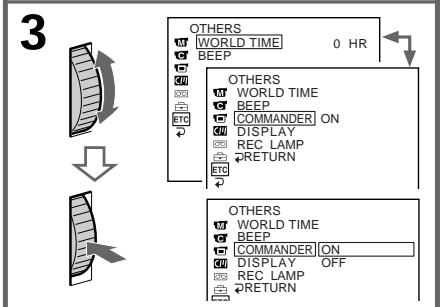

Изменение установок MENU 87
Переустановка даты и времени 98
Операции с Memory Stick (только модель DCR-TRV10E)
Использование Memory Stick
- Введение .... 100
Запись неподвижных изображений на Memory Stick – Фотозапись с сохранением в памяти ..... 106
Запись изображения с ленты мини DV как неподвижного изображения .... 110
Копирование неподвижных изображений с ленты мини DV – Сохранение в памяти фотоснимков.... 112
Просмотр неподвижного изображения – Воспроизведение фотоснимков из памяти 114
Наложение неподвижного изображения из Memory Stick на подвижное изображение – М. CHROM/M. LUMI/C. CHROM ...... 118
Предотвращение случайного стирания ..... 121
– Защита изображения ...... 121
Запись печатных знаков – PRINT MARK ... 123
Удаление изображений 124
Воспроизведение изображений в непрерывной последовательности по замкнутому циклу – SLIDE SHOW ...... 127
Дополнительная информация
Используемые кассеты 129
Поиск и устранение неисправностей ..... 140
Индикация самодиагностики 145
Предупреждающие индикаторы и сообщения 146
Использование Вашей видеокамеры за границей 148
Информация по уходу за аппаратом и меры предосторожности .... 149
Технические характеристики ..... 155
Оперативный справочник
Обозначение частей и регуляторов ..... 156
Руководство по быстрым функциям ...... 169
Алфавитный указатель 171
- Windows является зарегистрированной торговой маркой, принадлежащей фирме Microsoft Corporation, зарегистрированной в США и других странах.
- Все названия изделий, упомянутые в данном руководстве, могут быть торговыми марками или зарегистрированными торговыми марками соответствующих компаний.
К тому же, знаки “™” и “®” не упоминаются в каждом случае в данном руководстве.
Checking supplied accessories
Make sure that the following accessories are supplied with your camcorder.
Проверка прилагаемых принадлежностей
Убедитесь, что следующие принадлежности прилагаются к Вашей видеокамере.
1 /или  RMT-812 RMT-809 | 2 |
3 | 4 | 5 |
6 | 7 | 8 | 9 |
10 | 11 | 1 Беспроводный пульт дистанционного управления (1) (стр. 164)RMT-812: DCR-TRV10ERMT-809: DCR-TRV8E2 Сетевой адаптер переменного тока АС |

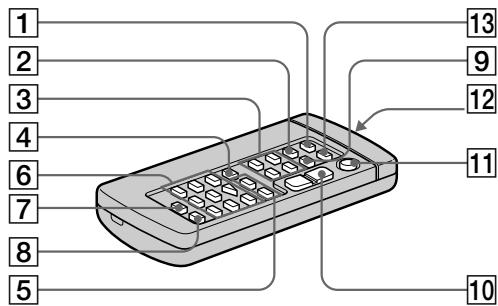

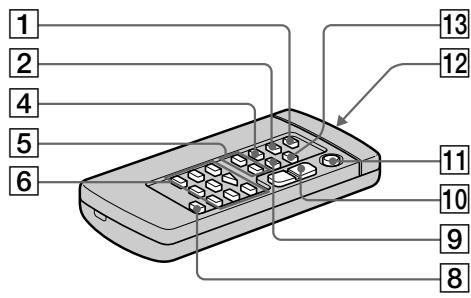

1 Wireless Remote Commander (1) (p. 164)
RMT-812: DCR-TRV10E
RMT-809: DCR-TRV8E
② AC-L10A/L10B/L10C AC power adaptor (1), Mains lead (1) (p. 13)
3 NP-FM50 battery pack (1) (p. 12, 13)

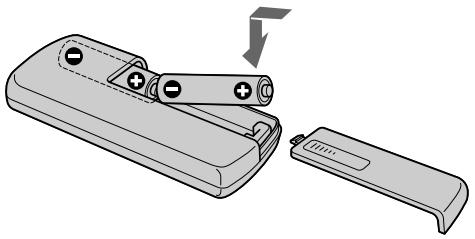

4 R6 (size AA) battery for Remote Commander (2) (p. 165)

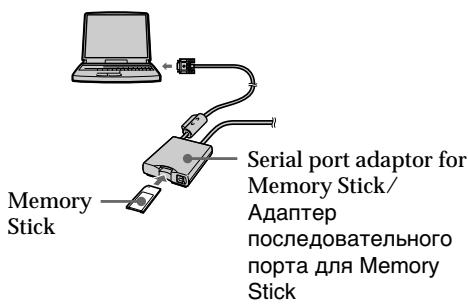

5 Serial port adaptor for Memory Stick (1), PC serial cable (1), AC power adaptor for Serial port adaptor (1) (p. 117) DCR-TRV10E only
⑥ Memory Stick (1) (p. 100)
DCR-TRV10E only
7 A/V connecting cable (1) (p. 38, 71)
8 Shoulder strap (1) (p. 160)
9 Lens cap (1) (p. 20)
10 21-pin adaptor (1) (p. 39)
11 Application software: PictureGear 3.2Lite (CD ROM) (1) (p. 117)
DCR-TRV10E only
② Сетевой адаптер переменного тока АС- L10A/L10B/L10C (1), провод электропитания (1) (стр. 13)
③ Батарейный блок NP-FM50 (1) (стр. 12, 13)
4 Батарейка R6 (размера АА) для пульта дистанционного управления (2)
(стр. 165)
5 Адаптер последовательного порта для Memory Stick (1), PC-шнур
последовательного соединения (1),
сетевой адаптер переменного тока для
адаптера серийного порта (1) (стр. 117)
Только модель
только модель DCR-TRV10E
6 Memory Stick (1) (стр. 100)
Только модель DCR-TRV10E
7 Соединительный кабель аудио/видео (1) (стр. 38, 71)
8 Плечевой ремень (1) (стр. 160)
9 Крышка объектива (1) (стр. 20)
10 21-штырьковый адаптер (1) (стр. 39)
11 Прикладное программное обеспечение: PictureGear 3.2Lite (КД ПЗУ) (1) (стр. 117)
Только модель DCR-TRV10E
This chapter introduces you to the basic features of your camcorder. See the page in parentheses “( )” for more information.

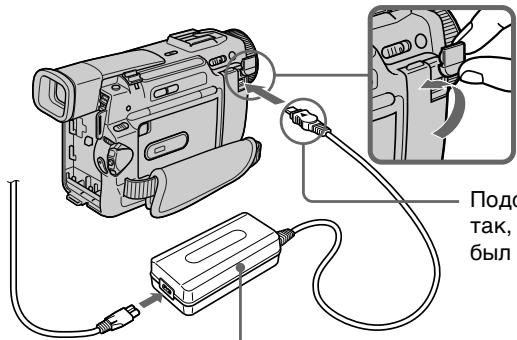

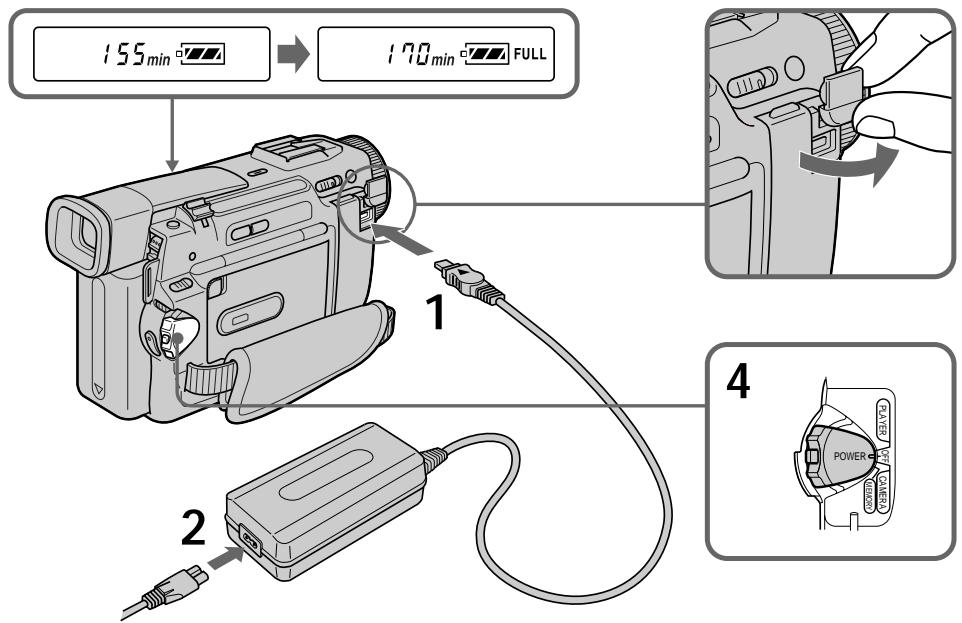

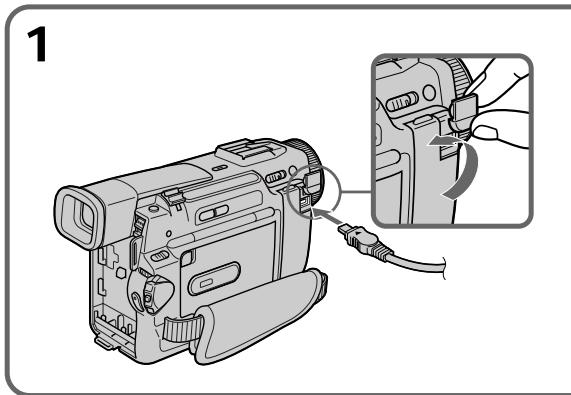

1 Connecting the mains lead (p. 18)
Use the battery pack when using your camcorder outdoors (p. 12).

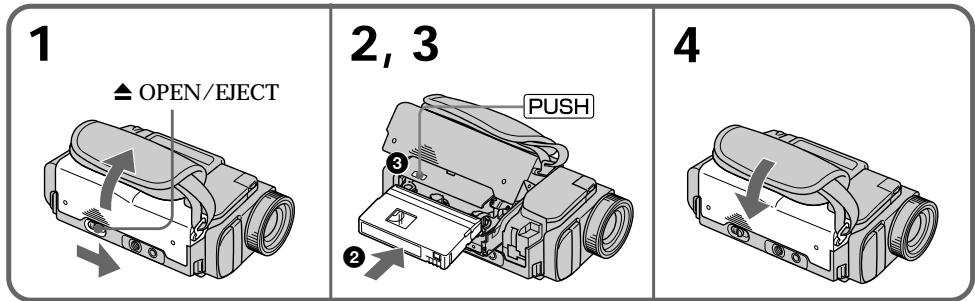

2 Inserting a cassette (p. 19)
1 Slide ▲ OPEN/EJECT in the direction of the arrow and open the lid.
2 Push the middle portion of the back of the cassette to insert.
3 Close the cassette compartment by pressing the PUSH mark on the cassette compartment.
4 After the cassette compartment going down completely, close the lid until it clicks.


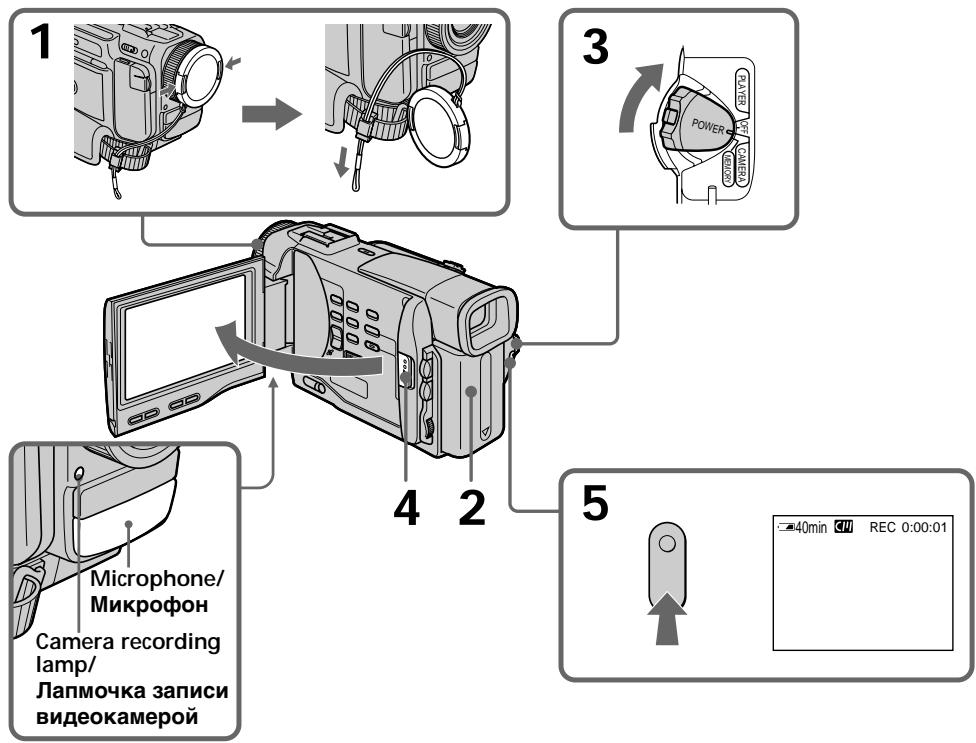

1 Remove the lens cap.

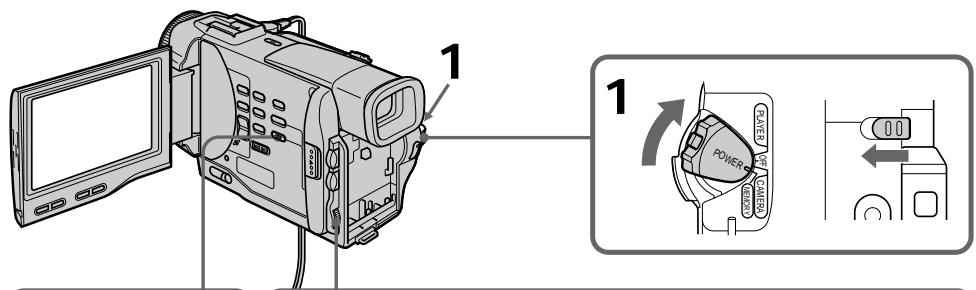

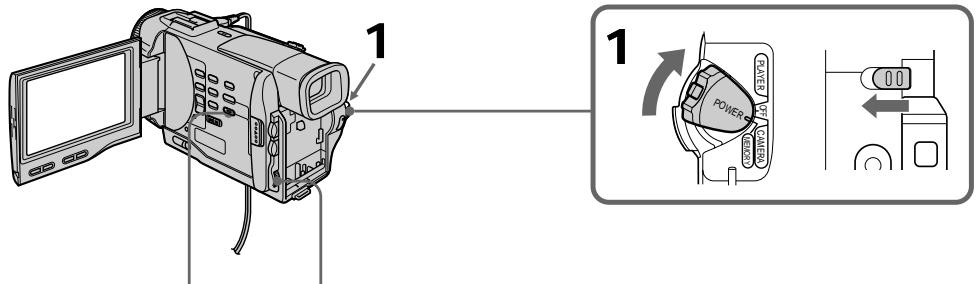

2 Set the POWER switch to CAMERA while pressing the small green button. The picture appears on the LCD screen.
4 Press START/STOP. Your camcorder starts recording. To stop recording, press START/STOP again.

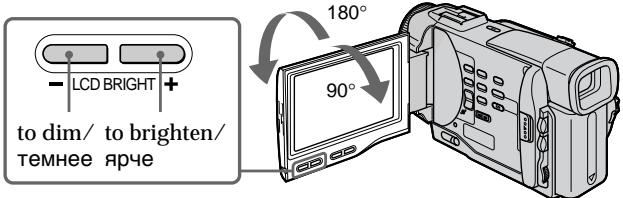

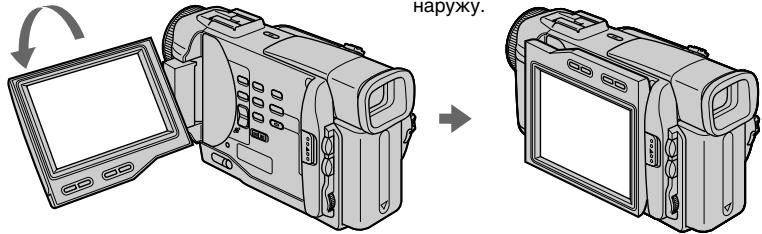

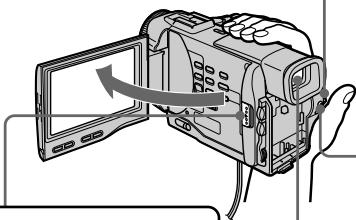

3 Slide OPEN in the direction of the ▶ mark. Then, open the LCD panel.

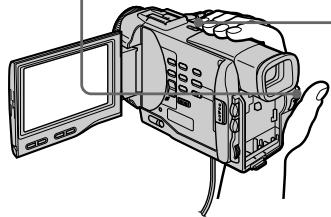

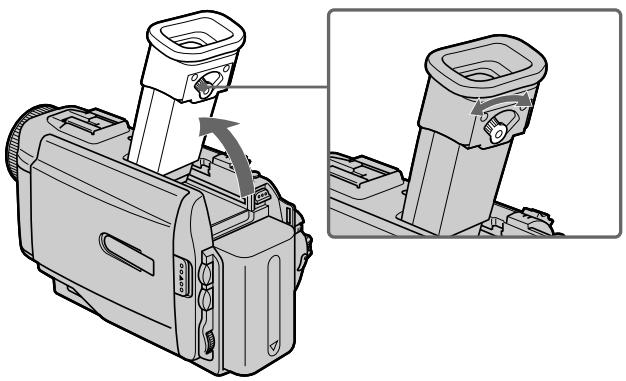

Viewfinder
When the LCD panel is closed, use the viewfinder placing your eye against its eyecup.

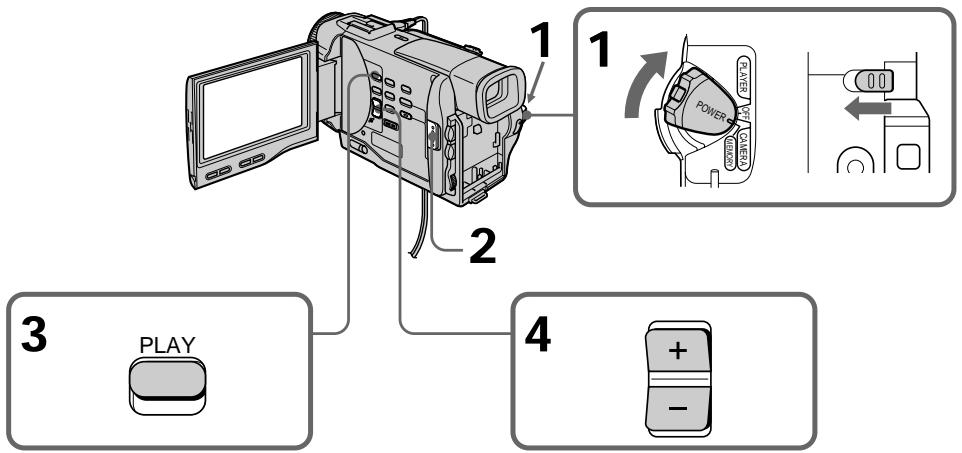

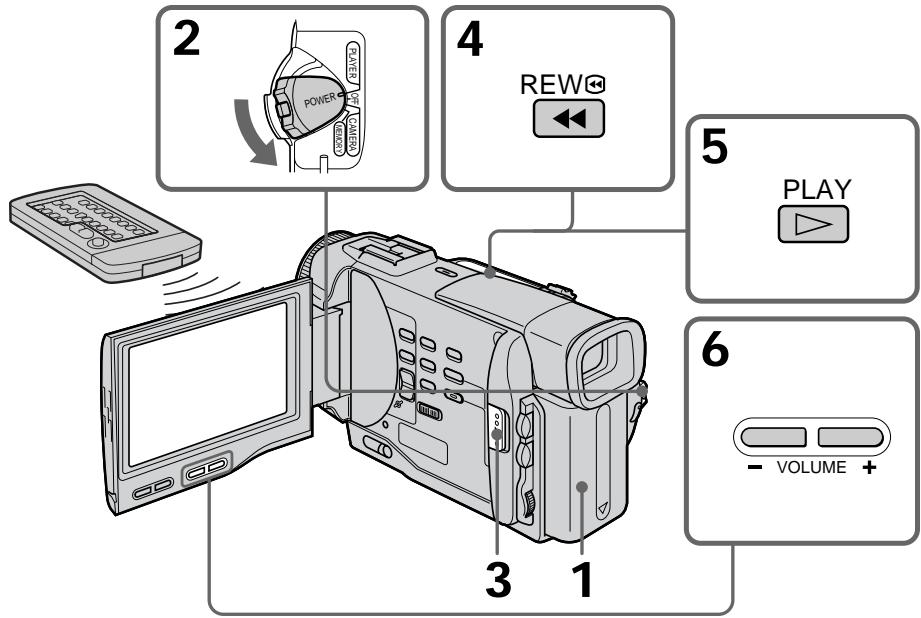

4 Monitoring the playback picture on the LCD screen (p. 33)
1 Set the POWER switch to
PLAYER while
pressing the
small green
button.
② Press ◀◀ to rewind the tape.
③ Press ▶ to start playback.
NOTE
Do not pick up your camcorder by holding the viewfinder, the LCD panel or the battery pack.
Руководство по быстрому запуску
В данной главе приведены основные функции Вашей видеокамеры. Подробные сведения приведены на странице в круглых скобках “( )”.
1

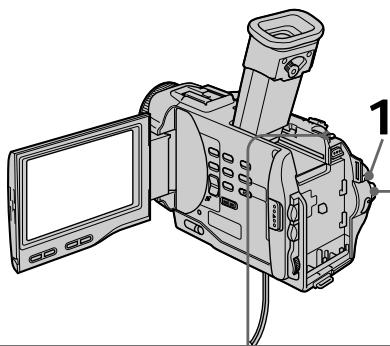

Подсоединение провода электропитания (стр. 18)
При пользовании видеокамерой вне помещения используйте батарейный блок (стр. 12).
Откройте крышку
гнезда DC IN.
Подсоедините штекер так, чтобы его знак ▲ был направлен вверх.
Сетевой адаптер переменного тока (прилагается)
2
Установка кассеты (стр. 19)
1 Передвиньте переключатель ▲ OPEN/EJECT в направлении стрелки и откройте крышку.
② Нажмите посредине задней стороны кассеты для ее установки.
3 Закройте кассетный отсек, нажав метку PUSH на кассетном отсеке.
4 После того, как кассетный отсек полностью опустится вниз, закройте крышку так, чтобы она защелкнулась.
① Снимите крышку объектива.
2 Установите переключатель POWER в положение CAMERA, нажав маленькую зеленую кнопку. На экране ЖКД появится изображение.
4 Нажмите кнопку START/STOP. Ваша видеокамера начнет запись. Для остановки записи нажмите кнопку START/STOP еще раз.
3 Передвиньте кнопку OPEN в направлении кнопки ▶. Затем откройте панель ЖКД
Видоискатель
Если панель ЖКД закрыта, воспользуйтесь видоискателем, приставив глаз к окуляру.
4 Контроль воспроизводимого изображения на экране ЖКД (стр. 33)
① Установите переключатель POWER в
положение
PLAYER, нажав
маленькую
зеленую
кнопку.
2 Нажмите кнопку ◀◀ для перемотки ленты назад.
③ Нажмите кнопку ▶ для начала воспроизведения.
ПРИМЕЧАНИЕ
Не поднимайте видеокамеру, взявшись за видоискатель или панель ЖКД.
Using this manual
The instructions in this manual are for the two models listed in the table below. Before you start reading this manual and operating your camcorder, check the model number by looking at the bottom of your camcorder. The DCR-TRV10E is the model used for illustration purposes. Otherwise, the model name is indicated in the illustrations. Any differences in operation are clearly indicated in the text, for example, “DCR-TRV10E only.”
As you read through this manual, buttons and settings on your camcorder are shown in capital letters.
e.g. Set the POWER switch to CAMERA.
When you carry out an operation, you can hear a beep sound to indicate that the operation is being carried out.
Types of differences
| DCR- | TRV8E | TRV10E |
| DV synchro-editing | — | ● |
| MEMORY mark*(on the POWER switch) | — | ● |
● Provided
— Not provided
* The model with MEMORY marked on the POWER switch is provided with memory functions. See page 100 for details.
Note on Cassette Memory
Your camcorder is based on the DV format. You can only use mini DV cassettes with your camcorder. We recommend you to use a tape with cassette memory CIII.
The functions which depend on whether the tape has the cassette memory or not are:
• End search (p. 31, 37)
- Searching a recording by date – date search (p. 66)
- Photo search (p. 69).
The functions you can operate only with the cassette memory are:
- Searching the boundaries of recorded tape by title – title search (p. 68)
• Superimposing a title (p. 79)
- Making your own titles (p. 83)
- Labeling a cassette (p. 85).
For details, see page 129.
You see this mark in the introduction of the features that operate only with cassette memory.
Tapes with cassette memory are marked by CIII (Cassette Memory).
Использование данного руководства
Инструкции в данном руководстве предназначены для двух моделей, перечисленных в таблице ниже. Перед тем, как прочесть данное руководство и начать эксплуатацию Вашей видеокамеры, проверьте номер модели на нижней стороне Вашей видеокамеры. В качестве иллюстративных целей используется модель DCR-TRV10E. В других случаях номер модели указан на рисунках. Какие-либо расхождения в эксплуатации четко указаны в тексте, например, “только модель DCR-TRV10E.” При чтении данного руководства учитывайте, что кнопки и установки на видеокамере показаны заглавными буквами. Прим. Установите выключатель POWER в положение CAMERA.
При выполнении операции на видеокамере Вы сможете услышать зуммерный сигнал, подтверждающий выполнение операции.
Типы различий
| DCR- | TRV8E | TRV10E |
| Синхронный монтаж DV | — | ● |
| Знак MEMORY*(на переключателе POWER) | — | ● |
● Имеется
— Отсутствует
* В моделях со знаком MEMORY на переключателе POWER имеются функции памяти. Подробные сведения приведены на стр. 100.
Примечание по кассетной памяти
Ваша видеокамера основана на формате DV. Вы можете использовать для Вашей видеокамеры только кассеты мини DV. Рекомендуется использовать ленту с кассетной памятью (II).
Ниже приведены функции, которые зависят от того, имеется ли на ленте кассетная память или нет:
• Поиск конца (стр. 31, 37)
- Поиск записи по дате - Поиск даты (стр. 66)
• Фотопоиск (стр. 69).
Функции, которыми Вы можете управлять только с помощью кассетной памяти, следующие:
- Поиск границ записи на ленте по титру - Поиск титра (стр. 68)
• Наложение титра (стр. 79)
- Создание Ваших собственных титров (стр. 83)
• Маркировка кассеты (стр. 85).
Подробные сведения приведены на стр. 129.
Вы можете увидеть этот знак при описании функций, которыми можно управлять только с помощью кассетной памяти.
Ленты с кассетной памятью маркируются с помощью знака Ⅲ (кассетная память).
Note on TV colour systems
TV colour systems differ from country to country. To view your recordings on a TV, you need a PAL system-based TV.
Copyright precautions
Television programmes, films, video tapes, and other materials may be copyrighted.
Unauthorized recording of such materials may be contrary to the provision of the copyright laws.
Precautions on camcorder care
- The LCD screen and/or the colour viewfinder are manufactured using high-precision technology. However, there may be some tiny black spots and/or bright spots (red, blue or green in colour) that constantly appear on the LCD screen and/or in the colour viewfinder. These spots occur normally in the manufacturing process and do not affect the recorded picture in any way. Effective number of pixels is 99.99% or more.
- Do not let your camcorder get wet. Keep your camcorder away from rain and sea water. Letting your camcorder get wet may cause your camcorder to malfunction. Sometimes this malfunction cannot be repaired [a].
- Never leave your camcorder exposed to temperatures above 60^ (140°F), such as in a car parked in the sun or under direct sunlight [b].
- Do not place your camcorder so as to point the viewfinder or the LCD screen toward the sun. The inside of the viewfinder or LCD screen may be damaged [c].
[a]
[b]
Contents of the recording cannot be compensated if recording or playback is not made due to a malfunction of the camcorder, video tape, etc.
Использование данного руководства
Примечание по системам цветного телевидения
Системы цветного телевидения отличаются в зависимости от страны. Для просмотра Ваших записей на экране телевизора Вам необходимо использовать телевизор, основанный на системе PAL.
Предостережение об авторском праве
Телевизионные программы, кинофильмы, видеоленты и другие материалы могут быть защищены авторским правом.
Нелицензированная запись таких материалов может противоречить положениям закона об авторском праве.
Меры предосторожности при уходе за видеокамерой
- Экран ЖКД и/или цветной видоискатель изготовлены с помощью высокопрецизионной технологии. Однако на экране ЖКД и/или в цветном видоискателе могут постоянно появляться черные или яркие цветные точки (красные, синие или зеленые). Появление этих точек вполне нормально для процесса съемки и никоим образом не влияет на записываемое изображение. Свыше 99,99% экрана предназначено для эффективного использования.
- Не допускайте, чтобы видеокамера становилась влажной. Предохраняйте видеокамеру от дождя и морской воды. Если Вы намочите видеокамеру, то это может привести к неисправности аппарата, которая не всегда может быть устранена [a].
- Никогда не оставляйте видеокамеру в месте с температурой выше 60°C (140°F), как, например, в автомобиле, оставленном на солнце или под прямым солнечным светом [b].
- Не располагайте свою видеокамеру таким образом, чтобы видоискатель или экран ЖКД были направлены на солнце. Иначе может быть повреждено внутреннее устройство видоискателя или экрана ЖКД [с].
[c]
Содержание записи не может быть компенсировано в случае, если запись или воспроизведение не выполнены из-за неисправности видеокамеры, видеоленты и т.п.
Step 1 Preparing the power supply
Пункт 1 Подготовка источника питания
Installing the battery pack
Install the battery pack to use your camcorder outdoors.
(1) Lift up the viewfinder.
(2) Slide the battery pack down until it clicks.
To remove the battery pack
Lift up the viewfinder.
Slide the battery pack out in the direction of the arrow while pressing BATT down.
Установка батарейного блока
Установите батарейный блок для того, чтобы использовать Вашу видеокамеру вне помещения.
(1) Поднимите видоискатель.
(2) Передвиньте батарейный блок вниз до тех пор, пока он не защелкнется.
Для снятия батарейного блока
Поднимите видоискатель.
Передвиньте батарейный блок в направлении
стрелки, нажав кнопку BATT вниз.
After installing the battery pack
Do not carry your camcorder by holding the battery pack. If you do so, the battery pack may slide off your camcorder unintentionally, damaging your camcorder.
If you use the large capacity battery pack
If you install the NP-FM70/FM90 battery pack on your camcorder, extend its viewfinder. Take care not to pinch your finger when lifting the viewfinder up and down.
После установки батарейного блока
Не переносите свою видеокамеру, взявшись за батарейный блок. Если Вы так сделаете, батарейный блок может непроизвольно соскользнуть с Вашей видеокамеры и повредить ее.
При использовании батарейного блока большой емкости
При установке батарейного блока NP-FM70/FM90 на Вашу видеокамеру поднимите видоискатель. Будьте осторожны, чтобы не прищемить Ваш палец при поднимании и опускании видоискателя.
Charging the battery pack
Use the battery pack after charging it for your camcorder.
Your camcorder operates only with the "InfoLITHIUM" battery pack (M series).
“InfoLITHIUM” is a trademark of Sony Corporation.
(1) Open the DC IN jack cover and connect the AC power adaptor supplied with your camcorder to the DC IN jack with the plug's ▲ mark facing up.
(2) Connect the mains lead to the AC power adaptor.
(3) Connect the mains lead to the mains.
(4) Set the POWER switch to OFF. Charging begins. The remaining battery time is indicated in minutes on the display window. When the remaining battery indicator changes to □, normal charge is completed. To fully charge the battery (full charge), leave the battery pack attached for about 1 hour after normal charge is completed until FULL appears in the display window. Fully charging the battery allows you to use the battery longer than usual.
Зарядка батарейного блока
Используйте батарейный блок для Вашей видеокамеры после его зарядки.
Ваша видеокамера работает только с батарейным блоком “InfoLITHIUM” (серии М).
"InfoLITHIUM" является торговой маркой корпорации Sony.
(1)Откройте крышку гнезда DC IN и подсоедините сетевой адаптер переменного тока, прилагаемый к Вашей видеокамере, к гнезду DC IN, так чтобы штекер ▲ был направлен вверх.
(2) Подсоедините провод электропитания к сетевому адаптеру переменного тока.
(3) Подсоедините провод электропитания к сетевой розетке.
(4) Установите переключатель POWER в положение OFF. Начнется зарядка. В окошке дисплея будет отображаться время оставшегося заряда в минутах.
Если индикатор оставшегося заряда изменится на ☐, это значит, что нормальная зарядка завершена. Для полной зарядки батарейного блока (полная зарядка) оставьте батарейный блок прикрепленным на месте приблизительно на один час после завершения нормальной зарядки до тех пор, пока в окошко дисплея не появится индикация FULL. Полная зарядка батарейного блока позволяет Вам использовать батарейный блок дольше чем обычно.
Step 1 Preparing the power supply
Note
Prevent metallic objects from coming into contact with the metal parts of the DC plug of the AC power adaptor. This may cause a short-circuit, damaging the AC power adaptor.

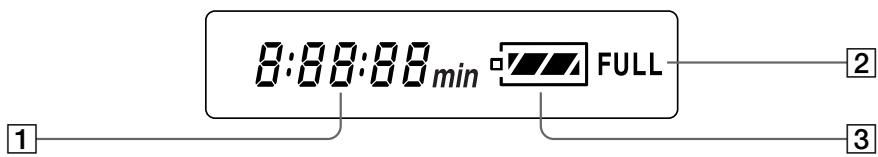

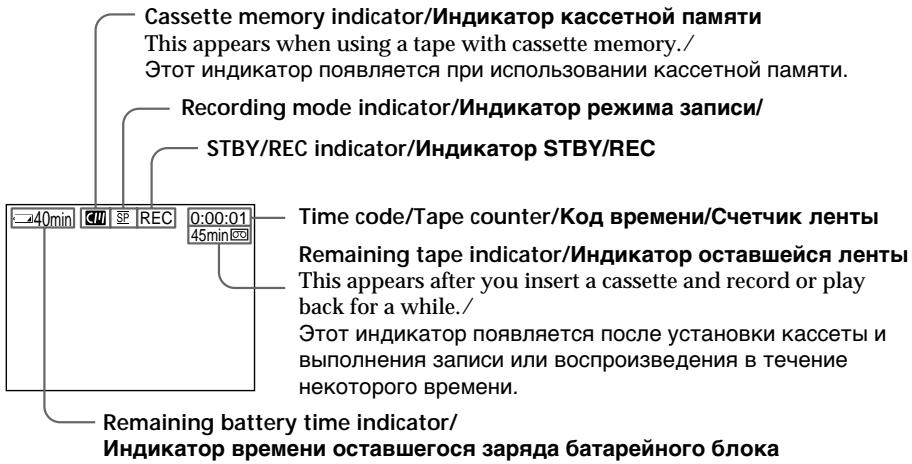

Remaining battery time indicator
The remaining battery time indicator in the display window roughly indicates the recording time.
Until your camcorder calculates the actual remaining battery time
“-- - min” appears in the display window.
If there is a slight difference in shape between the plug of mains lead and the terminal of AC power adaptor
It is ignorable for their mutual connection and power supply.
Plug the mains lead deeply
Be sure to plug the mains lead deeply into the terminal of AC power adaptor so that it is firmly locked. If there is a gap between the plug of mains lead and the terminal of AC power adaptor, it does not affect the efficiency of the AC power adaptor.
While charging the battery pack, no indicator appears or the indicator flashes in the display window in the following cases
- The battery pack is not installed correctly.
- The AC power adaptor is disconnected.
- Something is wrong with the battery pack.
Пункт 1 Подготовка источника питания
Примечание
Не допускайте контакта металлических предметов с металлическими частями штекера постоянного тока сетевого адаптера. Это может привести к короткому замыканию и повреждению Вашей видеокамеры.
Индикатор времени оставшегося заряда батарейного блока
Индикатор времени оставшегося заряда батарейного блока в окошке дисплея приблизительно указывает время записи.
До тех пор, пока Ваша видеокамера не определит действительное время оставшегося заряда батарейного блока
В окошке дисплея будет отображаться индикация “-- - min”.
В случае отличия формы штекера провода электропитания и гнезда сетевого адаптера переменного тока
Соединение между ними и источником питания невозможно.
Подсоединяйте шнур электропитания плотно
Проверьте, чтобы штекер провода электропитания был плотно подсоединен к гнезду сетевого адаптера переменного тока. Если будет зазор между штекером провода электропитания и гнездом сетевого адаптера переменного тока, то сетевой адаптер переменного тока может не работать.
Во время зарядки батарейного блока в окошке дисплея либо не будет никакого индикатора, либо будет мигать индикатор в следующих случаях
– Батарейный блок установлен неправильно.
– Сетевой адаптер переменного тока отсоединен.
– Неисправность батарейного блока.
Charging time/Bремя зарядки
| Battery pack/Батарейный блок | Full charge (Normal charge)/Полная зарядка (нормальная зарядка) |
| NP-FM50 (supplied)/(прилагается) | 150 (90) |
| NP-FM70 | 240 (180) |
| NP-FM90 | 330 (270) |
Approximate number of minutes to charge an empty battery pack
Приблизительное время в минутах для зарядки полностью разряженного батарейного блока
Recording time/Bремя записи
DCR-TRV8E
| Battery pack/Батарейный блок | Recording with the viewfinder/Запись с помощью видоискателя | Recording with the LCD screen/Запись с помощью экрана ЖКД |
| Continuous*/Непрерывная* | Typical**/Типичная** | Continuous*/Непрерывная* | Typical**/Типичная** |
| NP-FM50 (supplied)/(прилагается) | 170 (155) | 90 (80) | 135 (120) | 70 (60) |
| NP-FM70 | 355 (320) | 190 (170) | 285 (255) | 150 (135) |
| NP-FM90 | 540 (485) | 290 (260) | 435 (390) | 230 (210) |
DCR-TRV10E
| Battery pack/Батарейный блок | Recording with the viewfinder/Запись с помощью видоискателя | Recording with the LCD screen/Запись с помощью экрана ЖКД |
| Continuous*/Непрерывная* | Typical**/Типичная** | Continuous*/Непрерывная* | Typical**/Типичная** |
| NP-FM50(supplied)/(прилагается) | 170 (155) | 90 (80) | 135 (120) | 70 (60) |
| NP-FM70 | 355 (320) | 190 (170) | 275 (250) | 145 (135) |
| NP-FM90 | 540 (485) | 290 (260) | 425 (380) | 225 (205) |
Approximate number of minutes when you use a fully charged battery
Numbers in parentheses “( )” indicate the time using a normally charged battery.
* Approximate continuous recording time at 25^ C ( 77^ F). The battery life will be shorter if you use your camcorder in a cold environment.
** Approximate number of minutes when recording while you repeat recording start/stop, zooming and turning the power on/off. The actual battery life may be shorter.
Приблизительное время в минутах при использовании полностью заряженного батарейного блока
Числа в скобках “( )” указывают время при использовании батарейного блока с нормальной зарядкой.
* Приблизительное время непрерывной записи при температуре 25°C (77°F). При использовании видеокамеры в холодных условиях срок службы батарейного блока будет короче.
**Приблизительное время в минутах при записи с неоднократным пуском/остановкой записи, наездом видеокамеры и включением/выключением питания. Фактический срок службы заряда батарейного блока может быть короче.
Playing time/Bремя воспроизведения
DCR-TRV8E
| Battery pack/Батарейный блок | Playing timeon LCD screen/Время воспроизведенияна экране ЖКД | Playing timewith LCD closed/Время воспроизведенияпри закрытом ЖКД |
| NP-FM50 (supplied)/(прилагается) | 140 (125) | 180 (160) |
| NP-FM70 | 295 (265) | 370 (330) |
| NP-FM90 | 450 (400) | 560 (505) |
DCR-TRV10E
| Battery pack/Батарейный блок | Playing timeon LCD screen/Время воспроизведенияна экране ЖКД | Playing timewith LCD closed/Время воспроизведенияпри закрытом ЖКД |
| NP-FM50 (supplied)/(прилагается) | 135 (120) | 180 (160) |
| NP-FM70 | 285 (255) | 370 (330) |
| NP-FM90 | 435 (390) | 560 (505) |
Approximate number of minutes when you use a fully charged battery
Numbers in parentheses “( )” indicate the time using a normally charged battery. The battery life will be shorter if you use your camcorder in a cold environment.
Приблизительное время в минутах при использовании полностью заряженного батарейного блока
Цифры в скобках “( )” указывают время при использовании батарейного блока с нормальной зарядкой. При использовании видеокамеры в холодных условиях срок службы батарейного блока будет короче.
Step 1 Preparing the power supply
After charging the battery pack
Disconnect the AC power adaptor from the DC IN jack on your camcorder.
Note on the remaining battery time indicator during recording
The indicator may not be correct, depending on the conditions in which you are recording. When you close the LCD panel and open it again, it takes about 1 minute for the correct remaining battery time to be displayed.
What is "InfoLITHIUM"?
The “InfoLITHIUM” is a lithium ion battery pack which can exchange data such as battery consumption with compatible video equipment. This unit is compatible with the “InfoLITHIUM” battery pack (M series). Your camcorder operates only with the “InfoLITHIUM” battery.
"InfoLITHIUM" M series battery packs have the InfoLITHIUM mark.
“InfoLITHIUM” is a trademark of Sony Corporation.
Пункт 1 Подготовка источника питания
После зарядки батарейного блока
Отсоедините сетевой адаптер переменного тока от гнезда DC IN на Вашей видеокамере.
Примечания по индикатору времени оставшегося заряда батарейного блока во время записи
Индикатор может быть неправильным в зависимости от условий, в которых выполняется запись. Если Вы закроете панель ЖКД и откроете ее снова, то пройдет около 1 минуты, прежде чем на дисплее появится правильное время оставшегося заряда батарейного блока.
Что такое "InfoLITHIUM"?
“InfoLITHIUM” представляет собой литиево-ионный батарейный блок, который может обмениваться данными, такими как потребление заряда батарейного блока, с совместимой видеоаппаратурой. Это устройство совместимо с батарейным блоком “InfoLITHIUM” (серии М). Ваша видеокамера работает только с батарейным блоком “InfoLITHIUM”. На батарейных блоках “InfoLITHIUM” серии М имеется знак InfoLITHIUM
“InfoLITHIUM” является торговой маркой корпорации Sony Corporation.
Step 1 Preparing the power supply
Connecting to the mains
When you use your camcorder for a long time, we recommend that you power it from the mains using the AC power adaptor.
(1) Open the DC IN jack cover, pulling the cover out a little and rotating it. Connect the AC power adaptor to the DC IN jack on your camcorder with the plug's ▲ mark facing up.
(2) Connect the mains lead to the AC power adaptor.
(3) Connect the mains lead to the mains.
Пункт 1 Подготовка источника питания
Подсоединение к сетевой розетке
Если Вы собираетесь использовать видеокамеру длительное время, рекомендуется использовать питание от электрической сети с помощью сетевого адаптера переменного тока.
(1) Откройте крышку гнезда DC IN, потянув ее на себя и немного повернув ее. Подсоедините сетевой адаптер переменного тока к гнезду DC IN на Вашей видеокамере, так чтобы знак ▲ на штекере был обращен вверх.
(2) Подсоедините провод электропитания к сетевому адаптеру переменного тока.
(3) Подсоедините провод электропитания к сетевой розетке.
2, 3
WARNING
The mains lead must only be changed at a qualified service shop.
PRECAUTION
The set is not disconnected from the AC power source (the mains) as long as it is connected to the mains, even if the set itself has been turned off.
Notes
- The AC power adaptor can supply power even if the battery pack is attached to your camcorder.
- The DC IN jack has “source priority”. This means that the battery pack cannot supply any power if the mains lead is connected to the DC IN jack, even when the mains lead is not plugged into the mains.
- Keep the AC power adaptor away from your camcorder if the picture is disturbed.
Using a car battery
Use Sony DC Adaptor/Charger (not supplied).
ВНИМАНИЕ
Провод электропитания следует заменять только в мастерской квалифицированного обслуживания.
ПРЕДОСТЕРЕЖЕНИЕ
Аппарата не отключается от источника переменного тока до тех пор, пока он подсоединен к электрической сети, даже если сам аппарат и выключен.
Примечания
- Питание от сетевого адаптера переменного тока может подаваться даже в случае, если батарейный блок прикреплен к Вашей видеокамере.
- Гнездо DC IN имеет “приоритет источника”. Это значит, что питание от батарейного блока не может подаваться, если провод электропитания подсоединен к гнезду DC IN, даже если провод электропитания и не подсоединен к сетевой розетке.
- Если изображение искажено, отодвиньте сетевой адаптер переменного тока подальше от видеокамеры.
Использование автомобильного
аккумулятора
Используйте адаптер/зарядное устройство постоянного тока Sony (не прилагается).
Step 2 Inserting a cassette
(1) Slide ▲ OPEN/EJECT in the direction of the arrow and open the lid. The cassette compartment automatically lifts up and opens.
(2) Push the middle portion of the back of the cassette to insert. Insert the cassette in a straight line deeply into the cassette compartment with the window facing out.
(3) Close the cassette compartment by pressing the PUSH mark on the cassette compartment. The cassette compartment automatically goes down.
(4) After the cassette compartment going down completely, close the lid until it clicks.
Пункт 2 Установка кассеты
(1) Передвиньте переключатель ▲ OPEN/EJECT в направлении стрелки. Кассетный отсек автоматически поднимется вверх и откроется.
(2) Нажмите посредине задней стороны кассеты, чтобы вставить ее.
Вставьте кассету по прямой в кассетный отсек до упора, так чтобы окошку было обращено наружу.
(3) Закройте кассетный отсек, нажав метку PUSH на отсеке. Кассетный отсек автоматически опустится вниз.
(4) После того, как кассетный отсек опустится полностью вниз, закройте крышку так, чтобы она защелкнулась.
To eject a cassette
Follow the procedure above and in step 2, take out the cassette.
Notes
- Do not press the cassette compartment down. Doing so may cause malfunction.
- The cassette compartment may not be closed when you press any part of the lid other than the PUSH mark.
When you use mini DV cassette with cassette memory
Read the instruction about cassette memory to use this function properly (p. 129).
To prevent misoperation of your camcorder Set the POWER switch to OFF when you insert and eject a cassette.
To prevent accidental erasure
Slide the write-protect tab on the cassette to expose the red mark.
Для извлечения кассеты
Выполните приведенную выше процедуру в пункте 2, выньте кассету.
Примечания
- Не нажимайте вниз кассетный отсек. Это может привести к неисправности.
- Кассетный отсек может не закрыться, если Вы нажмете какую-либо другую часть на крышке, а не метку PUSH.
При использовании кассеты мини DV с кассетной памятью
Прочтите инструкцию о кассетной памяти для использования этой функции надлежащим образом (стр. 129).
Для предотвращения неправильной эксплуатации Вашей видеокамеры
При установке и извлечении кассеты установите переключатель POWER в положение OFF.
Для предотвращения случайного стирания
Передвиньте лепесток защиты записи на кассете, так чтобы появилась красная метка.
Recording a picture
Your camcorder automatically focuses for you.
(1) Remove the lens cap by pressing both knobs on its sides and attach the lens cap to the grip strap.
(2) Install the power source and insert a cassette. See “Step 1” and “Step 2” for more information (p. 12 to p. 19).
(3) Set the POWER switch to CAMERA while pressing the small green button. Your camcorder is set to the standby mode.
(4) Slide OPEN in the direction of the ▶ mark. Then, open the LCD panel. The viewfinder automatically turns off.
(5) Press START/STOP. Your camcorder starts recording. The “REC” indicator appears. The camera recording lamp located on the front of your camcorder lights up. To stop recording, press START/STOP again.
Запись изображения
Ваша видеокамера автоматически выполняет фокусировку за Вас.
(1) Снимите крышку объектива, нажав обе кнопки на ее кромке, и прикрепите крышку объектива к ремню для захвата.
(2) Установите источник питания и вставьте кассету. Подробные сведения приведены в "Пункте 1" и "Пункте 2" (стр. 12 - 19).
(3) Нажав маленькую зеленую кнопку, установите переключатель POWER в положение CAMERA. Ваша видеокамера будет установлена в режим ожидания.
(4) Передвиньте кнопку OPEN в направлении метки ▶. Затем откройте панель ЖКД. Видоискатель выключится автоматически.
(5) Нажмите кнопку START/STOP. Ваша видеокамера начнет запись. Появится индикатор "REC". Высветится также лампочка записи, расположенная на передней панели видеокамеры. Для остановки записи нажмите кнопку START/STOP еще раз. В видоискателе высветится лампочка записи.
Note
Fasten the grip strap firmly. Do not touch the built-in microphone during recording.
Note on Recording mode
Your camcorder records and plays back in the SP (standard play) mode and in the LP (long play) mode. Select SP or LP in the MENU settings. In the LP mode, you can record 1.5 times as long as in the SP mode.
When you record a tape in the LP mode on your camcorder, we recommend playing the tape on your camcorder.
Note on the lock (DCR-TRV10E only)
When you slide the lock to the right, the POWER switch can no longer be set to MEMORY accidentally. The lock is set to the left before your camcorder leaves the factory.
To enable smooth transition
Transition between the last scene you recorded and the next scene is smooth as long as you do not eject the cassette even if you turn off your camcorder. When you change the battery pack, set the POWER switch to OFF. When you use a tape with cassette memory, however, you can make the transition smooth even after ejecting the cassette if you use the END SEARCH function (p. 31).
If you leave your camcorder in the standby mode for 5 minutes while the cassette is inserted
Your camcorder automatically turns off. This is to save battery power and to prevent battery and tape wear. To resume the standby mode, set the POWER switch to OFF, and to CAMERA again.
When you record in the SP and LP modes on one tape or you record some scenes in the LP mode
The playback picture may be distorted or the time code may not be written properly between scenes.
Примечания
Плотно пристегните ремень для захвата видеокамеры. Не прикасайтесь к встроенному микрофону во время записи.
Примечание по режиму записи
Ваша видекамера выполняет запись и воспроизведение в режиме SP (стандартное воспроизведение) и в режиме LP (долгоиграющее воспроизведение). Выберите команду SP или LP в установках MENU. В режиме LP Вы можете выполнять запись в 1,5 раза дольше по времени, чем в режиме SP. При выполнении записи на ленту в режиме LP на Вашей видеокамере рекомендуется воспроизводить эту ленту также на Вашей видеокамере.
Примечание по фиксатору (только модель DCR-TRV10E)
Если Вы передвинете фиксатор вправо, переключатель POWER уже не может быть случайно установлен в положение MEMORY. Фиксатор установлен влево на предприятии-изготовителе перед отправкой видеокамеры.
Для обеспечения плавного перехода
Переход между последним записанным эпизодом и следующим эпизодом будет плавным до тех пор, пока не извлечете кассету, даже если Вы и выключали Вашу видеокамеру. При замене батарейного блока установите переключатель POWER в положение OFF. Однако при использовании ленты с кассетной памятью Вы можете выполнять плавный переход даже после извлечения кассеты с помощью функции END SEARCH (стр. 31).
Если Вы оставите Вашу видеокамеру в режиме ожидания на 5 минут при вставленной кассете
Ваша видеокамера выключится автоматически. Это предотвращает расход заряда батарейного блока и износ батарейного блока и ленты. Для возобновления режима ожидания установите переключатель POWER в положение OFF, а затем снова в положение CAMERA.
Если Вы выполняете запись в режимах SP и LP на одну ленту или же записываете несколько эпизодов в режиме LP
Воспроизводимое изображение может быть искажено или же код времени может быть не записан надлежащим образом между сценами.
Adjusting the LCD screen
To adjust the brightness of the LCD screen, press either of the two buttons on LCD BRIGHT.
The LCD panel moves about 90 degrees to the viewfinder side and about 180 degrees to the lens side.
If you turn the LCD panel over so that it faces the other way, the 😊 indicator appears in the viewfinder and on the LCD screen (Mirror mode).
Регулировка экрана ЖКД
Для регулировки яркости экрана ЖКД нажмите одну их кнопок на LCD BRIGHT. Панель ЖКД может передвигаться примерно на 90 градусов в сторону видоискателя и примерно на 180 градусов в сторону объектива. Если Вы повернете панель ЖКД так, что будет направлена в другую сторону, в видоискателе и на экране ЖКД появится индикатор 😊 (Зеркальный режим).
When closing the LCD panel, set it vertically until it clicks, and swing it into the camcorder body.
При закрывании панели ЖКД установите ее вертикально, пока не раздастся щелчок, а затем присоедините ее к корпусу видеокамеры.
Note
When using the LCD screen except in the mirror mode, the viewfinder automatically turns off.
When you use the LCD screen outdoors in direct sunlight
The LCD screen may be difficult to see. If this happens, we recommend that you use the viewfinder.
LCD screen backlight
You can change the brightness of the backlight. Select LCD B.L. in the MENU settings.
Even if you adjust the LCD screen backlight or brightness of the LCD screen
The recorded picture will not be affected.
Picture in the mirror mode
The picture on the LCD is a mirror-image. However, the picture will be normal when recorded.
During recording in the mirror mode
ZERO SET MEMORY on the Remote Commander does not work.
Indicators in the mirror mode
The STBY indicator appears as Ⅱ and REC as
●. Some of the other indicators appear mirror-reversed and others are not displayed.
After recording
(1) Set the POWER switch to OFF.
(2) Close the LCD panel.
(3) Eject the cassette.
Примечание
При использовании экрана ЖКД
видоискатель автоматически выключается,
кроме зеркального режима.
Если Вы используете экран ЖКД вне помещения под прямым солнечным светом
Возможно будет трудно разглядеть экран ЖКД. В этом случае рекомендуется использовать видоискатель.
Задняя подсветка экрана ЖКД
Вы можете изменять яркость задней подсветки. Выберите команду LCD B.L. в установках MENU.
Даже в случае регулировки задней подсветки экрана ЖКД или яркости экрана ЖКД
Это не повлияет на записанное изображение.
Изображение в зеркальном режиме
Изображение на экране ЖКД будет отображаться зеркально. Однако запись изображения будет нормальной.
Во время записи в зеркальном режиме
Кнопка ZERO SET MEMORY на пульте
дистанционного управления не работает.
Индикаторы в зеркальном режиме
Индикатор STBY появится в виде ⬆, а индикатор REC в виде ●. Некоторые другие индикаторы появятся в зеркально отображенном виде, а некоторые из них не будут отображаться совсем.
После записи
(1) Установите переключатель POWER в положение OFF.
(2) Закройте панель ЖКД.
(3)Извлеките кассету.
To record pictures with the viewfinder - adjusting the viewfinder
If you record pictures with the LCD panel closed, check the picture with the viewfinder. Adjust the viewfinder lens to your eyesight so that the indicators in the viewfinder come into sharp focus.
Lift up the viewfinder and move the viewfinder lens adjustment lever.
Для записи изображений с помощью видоискателя – регулировка видоискателя
Если Вы будете записывать изображения при закрытой панели ЖКД, проверьте изображение с помощью видоискателя. Отрегулируйте объектив видоискателя в соответствии со своим зрением, так чтобы индикаторы в видоискателе были четко сфокусированы.
Поднимите видоискатель и подвигайте рычаг регулировки объектива видоискателя.
Using the zoom feature
Move the power zoom lever a little for a slower zoom. Move it further for a faster zoom.
Using the zoom function sparingly results in better-looking recordings.
“T” side: for telephoto (subject appears closer)
“W” side: for wide-angle (subject appears farther away)
Использование функции наезда видеокамеры
Передвиньте рычаг приводного вариообъектива слегка для относительно медленного наезда видеокамеры.
Передвиньте его сильнее для ускоренного наезда видеокамеры.
Использование функции наезда видеокамеры в небольшом количестве обеспечивает наилучшие результаты.
Сторона "Т": для телефото (объект приближается)
Сторона "W": для широкоугольного вида (объект удаляется)
Zoom greater than 10× is performed digitally, if you set D ZOOM to ON in the MENU settings. The digital zoom function is set to OFF at the factory. (p. 87)
The right side of the bar shows the digital zooming zone.
The digital zooming zone appears when you set D ZOOM to ON./Правая сторона полосы на экране показывает зону цифровой трансфокации. Зона цифровой трансфокации появится, если Вы установите команду D ZOOM в положение ON.
Наезд видеокамеры более 10× выполняется цифровым методом, если Вы установите команду D ZOOM в положение ON в установках MENU. На предприятии-изготовителе функция цифровой трансфокации установлена в положение OFF (стр. 87).
When you shoot close to a subject
If you cannot get a sharp focus, move the power zoom lever to the “W” side until the focus is sharp. You can shoot a subject that is at least about 80 cm (about 2 feet 5/8 inch) away from the lens surface in the telephoto position, or about 1 cm (about 1/2 inch) away in the wide-angle position.
Notes on digital zoom
- Digital zoom starts to function when zoom exceeds 10 × .
- The picture quality deteriorates as you go toward the “T” side. Set D ZOOM to OFF in the MENU settings. Otherwise the digital zoom activates without notice (p. 87).
При съемке объекта с близкого положения
Если Вы не можете получить четкой фокусировки, передвиньте рычаг приводного вариообъектива сторону "W" до получения четкой фокусировки. Вы можете выполнять съемку объекта в положении телефото, который отстоит по крайней мере на расстоянии 80 см от поверхности объектива или же около 1 см в положении широкоугольного вида.
Примечания к наезду видеокамеры цифровым методом
- Цифровой вариообъектив начинает срабатывать в случае, если наезд видеокамеры превышает 10×.
- Качество изображения ухудшается по мере приближения к стороне "Т". Установите функцию D ZOOM в установках MENU в положение OFF. В противном случае цифровой вариообъектив будет срабатывать без уведомления (стр. 87).

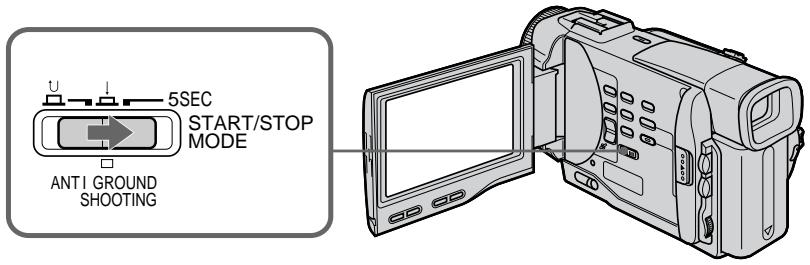

START/STOP MODE setting
Recording starts when you press START/STOP, and stops when you press it again (factory setting).
ANTI GROUND SHOOTING ↓:
Your camcorder records only while you press START/STOP. Use this mode to avoid recording unnecessary scenes.
5SEC: When you press use this mode to START/STOP, your camcorder records for 5 seconds and then stops automatically.
Установка START/STOP MODE
: При нажатии кнопки START/STOP начнется запись, а при повторном нажатии этой кнопки запись остановится (заводская установка).
ANTI GROUND SHOOTING ↓:
Ваша видеокамера будет выполнять
запись только при нажатии кнопки
START/STOP. Используйте этот режим
для избежания записи нежелательных
эпизодов.
5SEC: Если Вы нажмете кнопку START/STOP, видеокамера будет выполнять запись в течение 5 секунд, а затем автоматически остановится.
Notes
- You cannot use the fader function in the 5SEC or ↓ mode.
- The time code does not appear in the 5SEC mode.
To extend the recording time in the 5SEC mode
Five dots (●●●●●) appear, and then disappear at a rate of one per second. To extend the recording time, press START/STOP again before all the dots disappear. Recording continues for about 5 seconds from the moment you press START/STOP.
Примечания
- Вы не можете использовать функцию фейдера в режиме 5SEC или режиме ↓.
- В режиме 5SEC счетчик ленты не появляется.
Для удлинения времени записи в режиме 5SEC
Пять точек (●●●●●) будут появляться, а затем исчезать по одной за секунду. Для удлинения времени записи нажмите кнопку START/STOP перед тем, как исчезнут все точки. Запись будет продолжаться около 5 секунд с момента нажатия кнопки START/STOP.
Indicators displayed in the recording mode
The indicators are not recorded on tape.
Индикаторы, отображаемые в режиме записи
Индикаторы не записываются на ленту.
Time code
The time code indicates the recording or playback time, “0:00:00” (hours : minutes : seconds) in CAMERA mode and “0:00:00:00” (hours : minutes : seconds : frames) in PLAYER mode. You cannot rewrite only the time code.
Remaining tape indicator
The indicator may not be displayed accurately depending on the tape.
Код времени
Код времени указывает время записи или воспроизведения, “0:00:00” (часы, минуты, секунды) в режиме CAMERA и “0:00:00:00” (часы, минуты, секунды: кадры) в режиме PLAYER. Вы не можете перезаписать только код времени.
Индикатор оставшейся ленты
Индикатор может точно не отображаться в зависимости от ленты.
Shooting backlit subjects (BACK LIGHT)
When you shoot a subject with the light source behind the subject or a subject with a light background, use the backlight function.
Press BACK LIGHT in the recording or standby mode.
The ☑ indicator appears in the viewfinder or on the LCD screen.
To cancel, press BACK LIGHT again.
Съемка объектов с задней подсветкой (BACK LIGHT)
Если Вы выполняете съемку объекта с источником света позади него или же объекта со светлым фоном, используйте функцию задней подсветки.
Нажмите кнопку BACK LIGHT в режиме записи или режиме ожидания.
В видоискателе или на экране ЖКД появится индикатор 📋.
Для отмены нажмите кнопку BACK LIGHT еще раз.
BACK LIGHT
If you press EXPOSURE when shooting backlit subjects
The backlight function will be canceled.
Если вы нажмете кнопку EXPOSURE при выполнении съемки объектов с задней подсветкой
Функция задней подсветки будет отменена.
Shooting in the dark (NightShot)
The NightShot function enables you to shoot a subject in a dark place. For example, you can satisfactorily record the environment of nocturnal animals for observation when you use this function.
(1) While your camcorder is in the standby mode, slide NIGHTSHOT to ON.
(2) Press START/STOP to start recording.
☐ and “NIGHTSHOT” indicators flash on the LCD screen or in the viewfinder. To cancel the NightShot function, slide NIGHTSHOT to OFF.
Съемка в темноте (Ночная съемка)
Функция ночной съемки позволяет Вам выполнять съемку объектов в темных местах. Например, Вы сможете с успехом выполнять съемку ночных животных для наблюдения при использовании данной функции.
(1) В то время, когда видеокамера находится в режиме ожидания, передвиньте переключатель NIGHTSHOT в положение ON.
(2) Нажмите кнопку START/STOP для начала записи.
Индикаторы ☐ и "NIGHTSHOT" начнут мигать на экране ЖКД или в видоискателе. Для отмены функции ночной съемки передвиньте переключатель NIGHTSHOT в положении OFF.
Using +SLOW SHTR
The NightShot +Slow shutter mode makes subjects more than four times brighter than those recorded in the NightShot mode.
(1) Slide NIGHTSHOT to ON in the standby or recording mode. Ⓞ indicator appears.
(2) Press +SLOW SHTR until the desired NIGHTSHOT indicator flashes.
The indicator changes as follows:
☐ (NIGHTSHOT) → ☐1 (NIGHTSHOT1) →
☐2 (NIGHTSHOT2) → ☐ (NIGHTSHOT)
To cancel the NightShot + Slow shutter mode, slide NIGHTSHOT to OFF.
Using the NightShot Light
The picture will be clearer with the NightShot Light on. To enable NightShot Light, set N.S.LIGHT to ON in the MENU settings (p. 87).
Использование режима +SLOW SHTR
Режим ночной съемки +медленного затвора позволяет сделать объекты более чем в четыре раза ярче, чем в случае, если Вы будете выполнять съемку в темноте с помощью функции ночной съемки.
(1) Передвиньте переключатель NIGHTSHOT в положение ON в режиме ожидания или режиме записи. Появится индикатор ☐.
(2) Нажимайте кнопку +SLOW SHTR до тех пор, пока не начнет мигать нужный индикатор NIGHTSHOT.
Индикатор будет изменяться следующим образом:
☐ (NIGHTSHOT) → ☐1 (NIGHTSHOT1) →
2 (NIGHTSHOT2) → (NIGHTSHOT)
Для отмены режима ночной съемки +медленного затвора передвиньте переключатель NIGHTSHOT в положение OFF.
Использование подсветки для ночной съемки
Изображение станет ярче, если включить функцию ночной подсветки. Для включения функции ночной подсветки установите переключатель N.S.LIGHT в положение ON в установках MENU (стр. 87).
Notes
- Do not use the NightShot function in bright places (ex. outdoors in the daytime). This may cause your camcorder to malfunction.
- When you keep NIGHTSHOT set to ON in normal recording, the picture may be recorded in incorrect or unnatural colours.
- If focusing is difficult with the autofocus mode when using the NightShot function, focus manually.
While using the NightShot function, you cannot use the following functions:
- Exposure
- PROGRAM AE
- White balance
- Fader*
- Digital effect*
* You cannot use these functions only in the NightShot +Slow shutter mode.
Shutter speed in the NightShot + Slow shutter mode
| Indicator | Shutter speed |
| 1 (NIGHTSHOT1) | 1/12 |
| 2 (NIGHTSHOT2) | 1/3 |
- while the fader function is set or in use
- while the digital effect function is in use
- when NIGHTSHOT is set to OFF
- in the MEMORY mode (DCR-TRV10E only)
NightShot Light
NightShot Light rays are infrared and so are invisible. The maximum shooting distance using the NightShot Light is about 3 m (10 feet). The shooting distance will be twice or more in the NightShot + Slow shutter mode.
Примечания
- Не используйте функцию ночной съемки в ярких местах (например, на улице в дневное время). Это может привести к неисправности Вашей видеокамеры.
- При удержании установки NIGHTSHOT в положении ON при нормальной записи изображение может быть записано в неправильных или неестественных цветах.
- Если фокусировка затруднена в автоматическом режиме при использовании функции ночной съемки, выполните фокусировку вручную.
При использовании функции ночной съемки Вы не можете использовать следующие функции:
- Экспозиция
- PROGRAM AE
– Баланс белого
- Фейдер*
– Цифровой эффект*
* Вы не можете использовать эти функции только в режиме ночной съемки +медленного затвора.
Скорость затвора в режиме ночной съемки +медленного затвора
| Индикатор | Скорость затвора |
| 1 (NIGHTSHOT1) | 1/12 |
| 2 (NIGHTSHOT2) | 1/3 |
Кнопка +SLOW SHTR не работает:
– если установлена или используется функция фейдера
– если используется функция цифрового эффекта
– если переключатель NIGHTSHOT
установлен в положение OFF
– в режиме MEMORY (только модель DCR-TRV10E)
Подсветка для ночной съемки
Лучи подсветки для ночной съемки являются инфракрасными и поэтому невидимыми. Максимальное расстояние для съемки при использовании подсветки для ночной съемки равно примерно 3 м. В режиме ночной суперсъемки +медленного затвора расстояние для съемки будет в два или более раз больше.

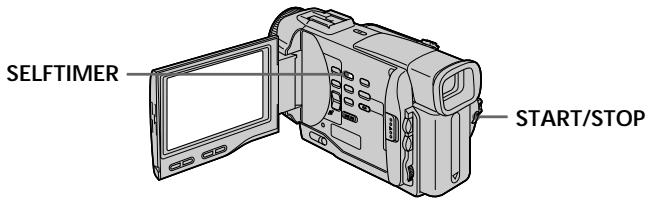

Self-timer recording
You can make a recording with the self-timer. This mode is useful when you want to record yourself.
(1) Press SELFTIMER in the standby mode. The ⭕ (self-timer) indicator appears on the LCD screen or in the viewfinder.
(2) Press START/STOP. Self-timer starts counting down from 10 with a beep sound. In the last two seconds of the countdown, the beep sound gets faster, then recording starts automatically.
Запись по таймеру самозапуска
Вы можете выполнить запись по таймеру самозапуска.
Этот режим является полезным в том случае, если Вы хотите выполнить запись самого себя.
(1) Нажмите кнопку SELFTIMER в режиме ожидания. На экране ЖКД или в видоискателе появится индикатор ⚙️ (таймер самозапуска).
(2) Нажмите кнопку START/STOP.
Таймер самозапуска начнет обратный отсчет от 10 с зуммерным сигналом. В последние две секунды обратного отсчета зуммерный сигнал будет звучать чаще, а затем автоматически начнется запись.
To stop the self-timer during recording
Press START/STOP.
Use the Remote Commander for convenience.
To record still pictures using the self-timer
Press PHOTO in step 2.
To cancel self-timer recording
Press SELFTIMER so that the ⏻ indicator disappears from the LCD or viewfinder screen while your camcorder is in the standby mode.
Note
The self-timer recording mode is automatically cancelled when
– Self-timer recording is finished.
- The POWER switch is set to OFF or PLAYER.
Для остановки таймера самозапуска во время записи
Нажмите кнопку START/STOP.
Используйте для уобства пульт дистанционного управления.
Для записи неподвижных изображений с помощью таймера самозапуска
Нажмите кнопку PHOTO в пункте 2.
Для отмены записи по таймеру самозапуска
Нажмите кнопку SELFTIMER, так чтобы индикатор ☺ исчез с экрана ЖКД или видоискателя в то время, когда Ваша видеокамера находится в режиме ожиидания.
Примечание
Режим записи по таймеру самозапуска будет автоматически отменен в случаях
– Окончания записи по таймеру самозапуска.
– Установки переключателя POWER в положение OFF или PLAYER.
Checking the recording
- END SEARCH / EDITSEARCH / Rec Review
You can use these buttons to check the recorded picture or shoot so that the transition between the last recorded scene and the next scene you record is smooth.
Проверка записи
- END SEARCH/EDITSEARCH/
Просмотр записи
Вы можете использовать эти кнопки для проверки записанного изображения или съемки, так чтобы переход между последним записанным эпизодом и следующим записываемым эпизодом был плавным.
END SEARCH
You can go to the end of the recorded section after you record.
Press END SEARCH in the standby mode. The last 5 seconds of the recorded section are played back and playback stops. You can monitor the sound from the speaker or headphones.
EDITSEARCH
You can search for the next recording start point.
Hold down the + / - side of EDITSEARCH in the standby mode. The recorded section is played back.
+: to go forward
- : to go backward
Release EDITSEARCH to stop playback. If you press START/STOP, re-recording begins from the point you released EDITSEARCH. You cannot monitor the sound.
END SEARCH
Вы можете дойти до конца записанной части ленты после выполнения записи.
Нажмите кнопку END SEARCH в режиме ожидания. Будут воспроизведены последние 5 секунд записанной части, и воспроизведение остановится. Вы можете контролировать звук через акустическую систему или головные телефоны.
EDITSEARCH
Вы можете выполнять поиск места начала следующей записи.
Держите нажатой сторону +/- кнопки EDITSEARCH в режиме ожидания. Будет воспроизведена записанная часть.
- : для продвижения вперед
– : для продвижения назад
Отпустите кнопку EDITSEARCH для остановки воспроизведения. Если Вы нажмете кнопку START/STOP, начнется перезапись с того места, где Вы отпустили кнопку EDITSEARCH. Вы не можете контролировать звук.
Checking the recording - END SEARCH / EDITSEARCH / Rec Review
Rec Review
You can check the last recorded section.
Press the - side of EDITSEARCH momentarily in the standby mode.
The last few seconds of the recorded section are played back. You can monitor the sound from the speaker or headphones.
End search function
When you use a tape without cassette memory, the end search function does not work once you eject the cassette after you have recorded on the tape. If you use a tape with cassette memory, the end search function works even once you eject the cassette.
If there is a blank portion in the recorded portion, the end search function may not work correctly. (p. 129)
Проверка записи – END SEARCH/EDITSEARCH/ Просмотр записи
Просмотр записи
Вы можете проверить последнюю записанную часть.
Нажмите кратковременно сторону – кнопки EDITSEARCH в режиме ожидания. Будут воспроизведены последние несколько секунд записанной части. Вы можете контролировать звук через акустическую систему или головные телефоны.
Функция поиска конца
Если Вы используете ленту без кассетной памяти, функция поиска конца не будет работать после извлечения кассеты, на ленту которой была выполнена запись. Если Вы используете ленту с кассетной памятью, функция поиска конца будет работать даже после извлечения кассеты.
Если на записанной ленте имеется незаписанный участок, функция поиска конца может работать неправильно (стр. 129).
Playing back a tape
You can monitor the playback picture on the LCD screen. If you close the LCD panel, you can monitor the playback picture in the viewfinder. You can control playback using the Remote Commander supplied with your camcorder.
(1) Install the power source and insert the recorded tape.
(2) Set the POWER switch to PLAYER while pressing the small green button. The video control buttons light up.
(3) Slide OPEN. Then, open the LCD panel.
(4) Press ◀◀ to rewind the tape.
(5) Press ▶ to start playback.
(6) To adjust the volume, press either of the two buttons on VOLUME. The speaker on your camcorder is silent when the LCD panel is closed.
Воспроизведение ленты
Вы можете контролировать воспроизводимое изображение на экране ЖКД. Если Вы закроете панель ЖКД, Вы сможете контролировать воспроизводимое изображение в видоискателе. Вы можете контролировать воспроизведение с помощью пульта дистанционного управления, прилагаемого к Вашей видеокамере.
(1) Установите источник питания и вставьте записанныю ленту.
(2) Нажав маленькую зеленую кнопку, установите переключатель POWER в положение PLAYER. Появится индикация кнопок управления видеоизображением.
(3) Передвиньте кнопку OPEN. Затем откройте панель ЖКД.
(4) Нажмите кнопку ◀◀ для ускоренной перемотки ленты назад.
(5) Нажмите кнопку ▶ для включения воспроизведения.
(6) Для регулировки громкости нажимайте одну из двух кнопок VOLUME. Если панель ЖКД на Вашей видеокамере закрыта, динамик не будет работать.
To stop playback
Press ■.
When monitoring on the LCD screen
You can turn the LCD panel over and move it back to the camcorder body with the LCD screen facing out.
Для остановки воспроизведения
Нажмите кнопку ■.
Во время контроля на экране ЖКД
Вы можете повернуть панель управления и придвинуть ее обратно на место к корпусу видеокамеры, так что экран ЖКД будет обращен наружу.

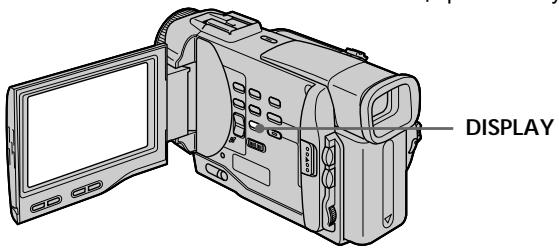

To display the screen indicators - Display function
Press DISPLAY on your camcorder or the Remote Commander supplied with your camcorder.
The indicators appear on the LCD screen. To make the indicators disappear, press DISPLAY again.
Для отображения экранных индикаторов
- Функция индикации
Нажмите кнопку DISPLAY на Вашей видеокамере или на пульте дистанционного управления, который прилагается к Вашей видеокамере.
На экране ЖКД появятся индикаторы. Для того, чтобы индикаторы исчезли, нажмите еще раз кнопку DISPLAY.
Using the data code function
Your camcorder automatically records not only images on the tape but also the recording data (date/time or various settings when recorded) (Data code). Data code is not displayed during recording. You can only operate with the Remote Commander.
Press DATA CODE on the Remote Commander in the playback mode.
The display changes as follows:
date/time → various settings (SteadyShot, white balance, gain, shutter speed, aperture value) → no indicator
Not to display various settings
Set DATA CODE to DATE in the MENU settings (p. 87).
The display changes as follows: date/time → no indicator
Использование функции кода даты
Ваша видеокамера автоматически
записывает не только изображения на ленту,
но также и данные записи (дату/время или
разные установки при записи) (Код даты).
Код даты не отображается во время записи.
Вы можете использовать эту функцию только
с помощью пульта дистанционного
управления.
Нажмите кнопку DATA CODE на пульте дистанционного управления в режиме воспроизведения.
Индикация будет изменяться следующим образом:
дата/время → разные установки (устойчивая съемка, баланс белого, усиление, скорость затвора, величина диафрагмы) → без индикации
Для того, чтобы не отображались различные установки
Установите команду DATA CODE в положение DATE в установках MENU (стр. 87).
Индикация будет изменяться следующим образом:
дата/время → без индикации
Note
The pictures taken on the Memory Stick are not recorded with various settings.
Recording data
Recording data is your camcorder's information when you have recorded. In the recording mode, the recording data will not be displayed.
When you use data code function, bars (-- -- --) appear if:
- A blank section of the tape is being played back.
- The tape is unreadable due to tape damage or noise.
- The tape was recorded by a camcorder without the date and time set.
Data code
The data code is displayed on the TV screen if you connect your camcorder to the TV (p. 38).
Примечание
На изображениях, записанных на Memory Stick, различные установки не записываются.
Записанные данные
Записанные данные несут информацию о записи, выполненной Вашей видеокамерой. В режиме записи данные отображаться не будут.
Если Вы используете функцию кода данных, то появятся полосы (-- -- --), если:
- Воспроизводится незаписанный участок на ленте.
- Лента является не читаемой из-за повреждения или помех.
- Запись на ленту была выполнена видеокамерой без установки даты и времени.
Код данных
Код данных будет отображаться на экране телевизора, если Вы подсоедините Вашу видеокамеру к телевизору (стр. 38).
Various playback modes
To operate control buttons, set the POWER switch to PLAYER.
To view a still picture ( playback pause)
Press || during playback. To resume playback, press || or ▶.
To advance the tape
Press ▶▶ in the stop mode. To resume normal playback, press ▶.
To rewind the tape
Press ◀◀ in the stop mode. To resume normal playback, press ▶.
To change the playback direction
Press < on the Remote Commander during playback to reverse the playback direction. To resume normal playback, press ▶.
To locate a scene monitoring the picture (picture search)
Keep pressing ◀◀ or ▶▶ during playback. To resume normal playback, release the button.
To monitor the high-speed picture while advancing or rewinding the tape (skip scan)
Keep pressing ◀◀ while rewinding or ▶▶ while advancing the tape. To resume rewinding or advancing, release the button.
To view the picture at slow speed (slow playback)
Press ▶ on the Remote Commander during playback. For slow playback in the reverse direction, press <, then press ▶ on the Remote Commander. To resume normal playback, press ▶.
Переменные режимы воспроизведения
Для выполнения управления кнопками установите переключатель POWER в положение PLAYER.
Для просмотра неподвижного изображения (пауза воспроизведения)
Нажмите во время воспроизведения кнопку
II. Для возобновления обычного
воспроизведения нажмите кнопку II или
кнопку ▶.
Для ускоренной перемотки ленты вперед
Нажмите в режиме остановки кнопку ▶▶.
Для возобновления обычного
воспроизведения нажмите кнопку ▶▶.
Для ускоренной перемотки ленты назад
Нажмите в режиме остановки кнопку ◀◀.
Для возобновления обычного
воспроизведения нажмите кнопку ▶.
Для изменения направления воспроизведения
Нажмите кнопку < на пульте
дистанционного управления во время
воспроизведения для изменения
направления воспроизведения. Для
возобновления обычного воспроизведения,
отпустите кнопку ▶.
Для отыскания эпизода во время контроля изображения (поиск изображения)
Держите нажатой кнопку ◀◀ или ▶▶ во время воспроизведения. Для восстановления обычного воспроизведения отпустите кнопку.
Для контроля изображения на высокой скорости во время ускоренной перемотки ленты вперед или назад (поиск методом прогона)
Держите нажатой кнопку ◀◀ во время ускоренной перемотки ленты назад или кнопку ▶▶ во время ускоренной перемотки ленты вперед. Для возобновления обычной перемотки ленты вперед или назад отпустите кнопку.
Для просмотра воспроизведения изображения на замедленной скорости (замедленное воспроизведение)
Нажмите во время воспроизведения кнопку ► на пульте дистанционного управления. Для замедленного воспроизведения в обратном направлении нажмите кнопку <, а затем нажмите кнопку ► на пульте дистанционного управления. Для возобновления обычного воспроизведения нажмите кнопку ►.
To view the picture at double speed Press ×2 on the Remote Commander during playback. For double speed playback in the reverse direction, press <, then press ×2 on the Remote Commander. To resume normal playback, press ▶.
To view the picture frame-by-frame Press ▪▶ on the Remote Commander in the playback pause mode. For frame-by-frame playback in the reverse direction, press ◀II. To resume normal playback, press ▶.
To search the last scene recorded (END SEARCH)
Press END SEARCH in the stop mode. The last 5 seconds of the recorded section plays back and stops.
End Search
When you use a tape without cassette memory, the end search function does not work once you eject the cassette after you have recorded on the tape.
When you use a tape with cassette memory, the end search function works even once you eject the cassette.
In the various playback modes
Sound is muted.
When the playback pause mode lasts for 5 minutes
Your camcorder automatically enters the stop mode. To resume playback, press ▶.
Slow playback
The slow playback can be performed smoothly on your camcorder; however, this function does not work for an output signal from the DV OUT jack.
When you play back a tape in reverse
Horizontal noise appears at the centre or top and bottom of the screen. This is not a malfunction.
Воспроизведение ленты
Для просмотра воспроизведения изображения на удвоенной скорости
Нажмите кнопку ×2 на пульте дистанционного управления во время воспроизведения. Для воспроизведения на удвоенной скорости в обратном направлении нажмите кнопку <, а затем кнопку ×2 на пульте дистанционного управления. Для возобновления обычного воспроизведения нажмите кнопку ▶.
Для покадрового просмотра воспроизведения изображения
Нажмите кнопку II▶ на пульте дистанционного управления в режиме паузы воспроизведения. Для покадрового воспроизведения в обратном направлении нажмите кнопку ◀II. Для возобновления обычного воспроизведения нажмите кнопку ▶.
Для поиска последнего записанного эпизода (END SEARCH)
Нажмите кнопку END SEARCH в режиме остановки. Будут воспроизведены последние 5 секунд записанного участка на ленте, после чего воспроизведение остановится.
Поиск конца
Если Вы используете ленту без кассетной памяти, функция поиска конца не будет работать после извлечения кассеты, на ленту которой была выполнена запись.
Если Вы используете ленту с кассетной памятью, функция поиска конца будет работать даже после извлечения кассеты.
В переменных режимах воспроизведения Звук будет приглушен.
Если режим паузы воспроизведенияprodлится 5 минут
Ваша видеокамера автоматически войдет в режим остановки. Для возобновления воспроизведения нажмите кнопку ▶.
Замедленное воспроизведение
Замедленное воспроизведение может выполняться на Вашей видеокамере без помех; однако эта функция не работает через выходной сигнал из гнезда DV OUT.
При воспроизведении ленты в обратном направлении
На экране могут появиться горизонтальные помехи по центру или же вверху и внизу экрана. Это не является неисправностью.
Viewing the recording on TV
Connect your camcorder to your TV or VCR with the A/V connecting cable supplied with your camcorder to watch the playback picture on the TV screen. You can operate the playback control buttons in the same way as when you monitor playback pictures on the LCD screen. When monitoring the playback picture on the TV screen, we recommend that you power your camcorder from the mains using the AC power adaptor (p. 18). Refer to the operating instructions of your TV or VCR.
Open the jack cover. Connect your camcorder to the TV using the A/V connecting cable. Then, set the TV/VCR selector on the TV to VCR.
If your TV is already connected to a VCR
Connect your camcorder to the LINE IN input on the VCR by using the A/V connecting cable supplied with your camcorder. Set the input selector on the VCR to LINE.
Просмотр записи на экране телевизора
Подсоедините Вашу видеокамеру к Вашему телевизору или КВМ с помощью соединительного кабеля аудио/видео, который прилагается к Вашей видеокамере для просмотра воспроизводимого изображения на экране телевизора. Вы можете оперировать кнопками управления воспроизведением таким же способом, как при управлении воспроизводимым изображением на экране ЖКД. При управлении воспроизводимым изображением на экране телевизора рекомендуется подключить питание к Вашей видеокамере от сетевой розетки с помощью сетевого адаптера переменного тока (стр. 18). См. инструкцию по эксплуатации Вашего телевизора или КВМ.
Откройте гнездовую крышку. Подсоедините Вашу видеокамеру к телевизору с помощью соединительного кабеля аудио/видео. Затем, установите переключатель TV/VCR на Вашем телевизоре в положение VCR.
Если Ваш телевизор уже подсоединен к КВМ
Подсоедините Вашу видеокамеру к входному гнезду LINE IN на KBM с помощью соединительного кабеля аудио/видео, который прилагается к Вашей видеокамере. Установите селектор входного сигнала на KBM в положение LINE.
If your TV or VCR is a monaural type
Connect the yellow plug of the A/V connecting cable to the video input jack and the white or the red plug to the audio input jack on the VCR or the TV. If you connect the white plug, the sound is L (left) signal. If you connect the red plug, the sound is R (right) signal.
If your TV/VCR has a 21-pin connector (EUROCONNECTOR)
Use the 21-pin adaptor supplied with your camcorder.
Просмотр записи на экране телевизора
Если Ваш телевизор или КВМ монофонического типа
Подсоедините желтый штекер
соединительного кабеля аудио/видео к
входному гнезду видеосигнала, а белый или
красный штекер к входному гнезду
аудиосигнала на КВМ или телевизоре. Если
Вы подсоедините белый штекер, то Вы
получите сигнал канала L (левого). А если Вы
подсоедините красный штекер, то Вы
получите сигнал канала R (правого).
Если в Вашем телевизоре/КВМ имеется 21-штырьковый разъем (EUROCONNECTOR)
Используйте 21-штырьковый адаптер, прилагаемый к Вашей видеокамере.
If your TV or VCR has an S video jack
Connect using an S video cable (not supplied) to obtain high-quality pictures. With this connection, you do not need to connect the yellow (video) plug of the A/V connecting cable. Connect the S video cable (not supplied) to the S video jacks on both your camcorder and the TV or the VCR.
Refer to the operating instructions of your TV. This connection produces higher quality DV format pictures.
Если в Вашем телевизоре или КВМ имеется гнездо S видео.
Выполните соединение с помощью кабеля S видео (не прилагается) для получения высококачественного изображения. При данном соединении Вам не нужно подсоединять желтый штекер (видео) соединительного кабеля аудио/видео. Подсоедините кабель S видео (не прилагается) к гнездам S видео на Вашей видеокамере и Вашем телевизоре или КВМ. Обратитесь к инструкции по эксплуатации Вашего телевизора. Это подсоединение позволяет получить высококачественное изображение формата DV.
Using the AV cordless IR receiver
Once you connect the AV cordless IR receiver (not supplied) to your TV or VCR, you can easily view the picture on your TV. For details, refer to the operating instructions of the AV cordless IR receiver.
Использование беспроводного ИК аудиовидеоприемника
После подсоединения беспроводного ИК аудиовидеоприемника к Вашему телевизору (не прилагается) Вы можете легко наблюдать изображение на экране Вашего телевизора. Подробные сведения содержатся в инструкции по эксплуатации беспроводного ИК аудиовидеоприемника.
LASER LINK
LASER LINK emitter/
Излучатель LASER LINK
(1) After connecting your TV and AV cordless IR receiver, set the POWER switch on the AV cordless IR receiver to ON.
(2) Turn the TV on and set the TV/VCR selector on the TV to VCR.
(3) Press LASER LINK. The lamp of LASER LINK lights up.
(4) Press ▶ on your camcorder to start playback.
(5) Point the LASER LINK emitter at the AV cordless IR receiver. Adjust the position of your camcorder and the AV cordless IR receiver to obtain clear playback pictures.
(1) После подсоединения к Вашему телевизору беспроводного ИК аудиовидеоприемника установите переключатель POWER на беспроводном ИК аудиовидеоприемнике в положение ON.
(2) Включите телевизор и установите селектор TV/VCR на телевизоре в положение VCR.
(3) Нажмите кнопку LASER LINK. Высветится лампочка LASER LINK.
(4) Нажмите кнопку ▶ на Вашей видеокамере для начала включения воспроизведения.
(5) Направьте излучатель LASER LINK на беспроводный ИК аудиовидеоприемник. Отрегулируйте положение Вашей видеокамеры и беспроводного ИК аудиовидеоприемника для получения четкого воспроизводимого изображения.
To cancel the laser link function
Press LASER LINK. The lamp on the LASER LINK button goes out.
If you turn the power off
Laser link turns off automatically.
Note
When laser link is activated (the LASER LINK button is lit), your camcorder consumes power. Press LASER LINK to turn off the laser link function when it is not needed.
Для отмены функции лазерного канала передачи сигналов
Нажмите кнопку LASER LINK. Лампочка на кнопке LASER LINK погаснет.
Если Вы выключите питание
Лазерный канал передачи сигналов выключится автоматически.
Примечание
При включенном лазерном канале передачи сигналов (при этом высвечивается кнопка LASER LINK) Ваша видеокамера потребляет питание. Нажмите кнопку LASER LINK для выключения функции лазерного канала передачи сигналов, если она не требуется.
Photo recording
You can record a still picture like a photograph. This mode is useful when you want to record a picture such as a photograph or when you print a picture using a video printer (not supplied).
You can record about 510 pictures in the SP mode and about 765 pictures in the LP mode on a 60-minute tape.
Besides the operation described here, your camcorder can record still pictures on Memory Sticks (p. 106) (DCR-TRV10E only).
(1) Set the POWER switch to CAMERA.
(2) In the standby mode, keep pressing PHOTO lightly until a still picture appears. The CAPTURE indicator appears. Recording does not start yet.
To change the still picture, release PHOTO, select a still picture again, and then press and hold PHOTO lightly.
(3) Press PHOTO deeper.
The still picture in the viewfinder or on the LCD screen is recorded for about seven seconds. The sound during those seven seconds is also recorded.
During recording, the still image you are shooting appears in the viewfinder or on the LCD screen.
Фотосъемка
Вы можете записывать неподвижное изображение подобно фотографии.
Данный режим полезен, если Вы хотите записывать изображение в виде фотоснимка или же при выполнении отпечатков с помощью видеопринтера (не прилагается).
Вы можете записать около 510 изображений в режиме SP и около 765 изображений в режиме LP на 60-минутной ленте.
Кроме приведенной выше операции, Ваша видеокамера может выполнить запись неподвижных изображений на Memory Stick (стр. 106) (только модель DCR-TRV10E).
(1) Установите переключатель POWER в положение CAMERA.
(2) В режиме ожидания держите слегка нажатой кнопку PHOTO до тех пор, пока не появится неподвижное изображение. Появится индикатор CAPTURE. Запись пока еще не началась.
Для изменения неподвижного изображения отпустите кнопку PHOTO, выберите неподвижное изображение снова, а затем нажмите и держите слегка нажатой кнопку PHOTO.
(3) Нажмите кнопку PHOTO сильнее.
Неподвижное изображение в
видоискателе или на экране ЖКД будет
записываться около семи секунд. В
течение этих семи секунд будет
записываться и звук.
Во время записи, изображение, которое Вы снимаете, появится в видоискателе или на экране ЖКД.
Notes
- During photo recording, you cannot change the mode or setting.
- During photo recording, you cannot turn your camcorder off or press the PHOTO button.
- When recording a still picture, do not shake your camcorder. The picture may fluctuate.
- The photo recording function does not work:
- while the fader function is set or in use
- while the digital effect function is set or in use
- When flashes, the appropriate brightness may not be obtained.
- When you start photo recording, from normal CAMERA recording, the video flash light (not supplied) does not work ( does not appear).
If you record a moving subject with photo recording function
When you play back the still picture on other equipment, the picture may fluctuate.
To use the photo recording function using the Remote Commander
Press PHOTO on the Remote Commander. Your camcorder records a picture on the LCD screen or in the viewfinder immediately.
To use the photo recording function during normal CAMERA recording
Press PHOTO deeper. The still picture is then recorded for about seven seconds and your camcorder returns to the standby mode. You cannot select another still picture.
Примечания
- Во время фотосъемки Вы не можете изменять режим или установку.
- Во время фотосъемки Вы не можете выключать Вашу видеокамеру или нажимать кнопку PHOTO.
- При записи неподвижного изображения не трясите Вашу видеокамеру. Изображение может быть неустойчивым.
- Функция фотосъемки не работает:
– в то время, когда установлена или
используется функция фейдера.
– в то время, когда установлена или используется функция цифровых эффектов
• Во время мигания индикатора 4
надлежащая яркость изображения может быть быть не получена.
- Если Вы начнете фотоъемку из положения обычной записи CAMERA, лампа видеовспышки (не прилагается) не будет работать (индикатор ♀ не появится).
Если вы выполняете запись движущегося объекта с помощью функции фотосъемки
При воспроизведении неподвижного изображения на другой аппаратуре изображение может быть неустойчивым.
Для использования функции фотосъемки с помощью пульта дистанционного управления
Нажмите кнопку PHOTO на пульте дистанционного управления. Ваша видеокамера тотчас же запишет изображения на экране ЖКД или в видоискателе.
Для использования функции фотосъемки во время обычной записи CAMERA
Нажмите кнопку PHOTO посильнее.
Неподвижное изображение будет
записываться около семи секунд, а затем
видеокамера вернется в режим ожидания.
Вы не сможете при этом выбрать другое
неподвижное изображение.
Printing the still picture
You can print a still picture by using the video printer (not supplied). Connect the video printer using the A/V connecting cable supplied with your camcorder.
Connect it to the AUDIO/VIDEO jack and connect the yellow plug of the cable to the video input of the video printer. Refer to the operating instructions of the video printer as well.
Печатание неподвижного изображения
Вы можете выполнить печатание неподвижного изображения с помощью видеопринтера (не прилагается). Подсоедините видеопринтер с помощью соединительного кабеля аудио/видео, который прилагается к Вашей видеокамере. Подсоедините его к гнезду AUDIO/VIDEO и подсоедините желтый штекер кабеля к входному гнезду видеосигнала на видеопринтере. Воспользуйтесь также инструкцией по эксплуатации видеопринтера.
: Signal flow/Передача сигнала
If the video printer is equipped with S video input
Use the S video connecting cable (not supplied). Connect it to the S VIDEO jack and the S video input of the video printer.
Если в видеопринтере имеется входное гнездо S видео
Используйте соединительный кабель кабель S видео (не прилагается). Подсоедините его к гнезду S VIDEO и ко входному гнезду S видео на видеопринтере.
Using the wide mode
You can record a 16:9 wide picture to watch on the 16:9 wide-screen TV (16:9WIDE). Black bands appear on the screen during recording in 16:9WIDE mode [a]. The picture during playing back on a normal TV [b] or a wide -screen TV [c] are compressed in the widthwise direction. If you set the screen mode of the wide-screen TV to the full mode, you can watch pictures of normal images [d].
Использование широкоэкранного режима
Вы можете записывать широкоформатное изображение16:9 для просмотра на широкоэкранном телевизоре формата16:9 (16:9WIDE).
Во время записи в режиме 16:9WIDE на экране появятся черные полосы [a].
Изображение во время воспроизведения на обычном телевизоре [b] или на широкоэкранном телевизоре [c] будет сжато по ширине. Если Вы установите экранный режим широко экранного телевизора в полноэкранный режим, Вы сможете наблюдать изображения нормального размера [d].
[a]
[b]
[c]
[d]
In the standby mode, set 16:9WIDE to ON in the MENU settings (p. 87).
В режиме ожидания установите команду 16:9WIDE в положение ON в установках MENU (стр. 87).
To cancel the wide mode
Set 16:9WIDE to OFF in the MENU settings.
Для отмены широкоэкранного режима
Установите команду 16:9WIDE в положение OFF в установках MENU.
In the wide mode
You cannot select the old movie function with DIGITAL EFFECT and the bounce function with FADER.
During recording
You cannot select or cancel the wide mode. When you cancel the wide mode, set your camcorder to the standby mode and then set 16:9WIDE to OFF.
Использование широкоэкранного режима
В широкоэкранном режиме
Вы не можете выбрать функцию старинного кино с помощью функции DIGITAL EFFECT и функцию перескакивания с помощью функции FADER.
Во время записи
Вы не можете изменить или отменить широкоэкранный режим.
Если Вы отмените широкоэкранный режим, установите Вашу видеокамеру в режим ожидания, а затем установите режим 16:9WIDE в положение OFF.
Using the fader function
You can fade in or out to give your recording a professional appearance.
Использование функции фейдера
Вы можете выполнять плавное введение и выведение изображения, чтобы придать Вашей съемке профессиональный вид.
[a]
STBY
REC
FADER
M.FADER (mosaic)/ (мозаика)
BOUNCE*
(Fade in only)/
(Только введение
изображения)
OVERLAP
(Fade in only)/
(Только введение
изображения)
[b]
STBY
REC
MONOTONE
When fading in, the picture gradually changes from black-and-white to colour.
When fading out the picture gradually changes from colour to black-and-white.
* You cannot use this function when D ZOOM is set to ON in the MENU settings.
MONOTONE
При введении изображение будет постепенно изменяться от черно-белого до цветного.
При выведении изображение будет постепенно изменяться от цветного до чернобелого.
* Вы не можете использовать эту функцию, если команда D ZOOM установлена в положение ON в установках MENU.
(1) When fading in [a]
In the standby mode, press FADER until the desired fader indicator flashes.
When fading out [b]
In the recording mode, press FADER until the desired fader indicator flashes.
The indicator changes as follows:
FADER → M.FADER → BOUNCE →
MONOTONE → OVERLAP →
no indicator
The last selected fader mode is indicated first of all.
(2) Press START/STOP. The fader indicator stops flashing.
(1) При введении изображения [a]
В режиме ожидания, нажимайте кнопку FADER до тех пор, пока не начнет мигать нужный индикатор фейдера.
При выведении изображения [b]
В режиме записи, нажимайте кнопку
FADER до тех пор, пока не начнет мигать нужный индикатор фейдера.
Индикатор будет изменяться следующим образом:
FADER → M.FADER → BOUNCE →
MONOTONE → OVERLAP → 6e3
индикатора
Последний из выбранных режимов фейдера отображается первым.
(2) Нажмите кнопку START/STOP. Индикатор фейдера перестанет мигать.
To cancel the fader function
After the fade in/out is carried out: Your camcorder automatically returns to the normal mode.
Before the fade in/out is carried out: Before pressing START/STOP, press FADER until the indicator disappears.
Для отмены функции фейдера
После того, как выполнено введение/
выведение изображения: Ваша видеокамера
автоматически вернется в обычный режим.
Перед тем, как выполнить введение/
выведение изображения: Перед тем, как
нажать кнопку START/STOP, нажимайте
кнопку FADER до тех пор, пока не исчезнет
индикатор.
Note
You cannot use the following functions while using the fader function. Also, you cannot use the fader function while using the following functions.
- Digital effect
- NightShot +Slow shutter
- Photo recording
- Low lux mode of PROGRAM AE (Overlap function only)
When the OVERLAP indicator appears
Your camcorder automatically stores the image recorded on a tape. As the image is being stored, the OVERLAP indicator flashes fast, and the playback picture is displayed. At this stage, the picture may not be recorded clearly, depending on the tape condition.
When START/STOP MODE is set to ↓ or 5SEC
You cannot use the fader function.
While using the bounce function, you cannot use the following functions:
- Exposure
- Focus
- Zoom
– Picture effect
Note on the bounce function
The BOUNCE indicator does not appear in the following mode or functions:
- D ZOOM is set to ON in the MENU settings
- Wide mode
- Picture effect
- PROGRAM AE
Использование функции фейдера
Примечание
Вы не можете использовать следующие функции во время использования функции фейдера. Также, Вы не можете использовать функцию фейдера во время использования следующих функций.
– Цифровой эффект
– Режим низкой освещенности PROGRAM AE (только функция наложения)
– Ночная съемка +медленный затвор
- Фотосъемка
Если появится индикатор OVERLAP
Ваша видеокамера автоматически сохранит изображение на ленте. Во время сохранения изображения индикатор OVERLAP будет быстро мигать и будет отображаться воспроизводимое изображение. На этом этапе изображение может быть записано нечетко в зависимости от от состояния ленты.
Если команда START/STOP MODE установлена в положение ↓ или 5SEC:
Вы не можете использовать функцию фейдера.
Во время использования функции перескакивания Вы не можете использовать следующие функции:
- Экспозиция
- Фокусировка
- Трансфокация
- Эффект изображения
Примечание по функции перескакивания
Индикатор BOUNCE не появляется в следующих режимах или при использовании следующих функций:
– Команда D ZOOM установлена в положение ON в установках MENU
– Широкоэкранный режим
- Эффект изображения
- PROGRAM AE
Using special effects - Picture effect
You can digitally process images to obtain special effects like those in films or on the TV.
NEG. ART [a]: The colour and brightness of the picture is reversed.
SEPIA : The picture is sepia.
B&W : The picture is monochrome (black-and-white).
SOLARIZE [b]: The light intensity is clearer, and the picture looks like an illustration.
SLIM [c]: The picture expands vertically.
STRETCH [d]: The picture expands horizontally.
PASTEL [e] : The contrast of the picture is emphasized, and the picture looks like an animated cartoon.
MOSAIC [f]: The picture is mosaic.
Использование специальных эффектов – Эффект изображения
Вы можете выполнять обработку изображения цифровым методом для получения специальных эффектов, как в кинофильмах или на экранах телевизоров.
NEG. ART [a] : Цвет и яркость изображения будут негативными.
SEPIA : Изображение будет в цвете сепии.
B&W : Изображение будет монохроматическим (чернобелым).
SOLARIZE [b] : Яркость света будет усиленной, а изображение будет выглядеть как иллюстрация.
SLIM [c] : Изображение растянется по вертикали.
STRETCH [d] : Изображение растянется по горизонтали.
PASTEL [e] : Подчеркивается контрастность изображения, которому придется мультипликационный вид.
MOSAIC [f] : Изображение будет мозаическим.
[a]
[b]
[c]
[d]
[e]
[f]
Select the desired picture effect mode in the MENU settings (p. 87).
Выберите желаемый режим эффекта изображения в установках MENU (стр. 87).
![MENU MANUAL SET P EFFECT OFF WHT BAL NEG. ART AUTO SHTR SEPTA RETURN B&W SOLARIZE SLIM ETC STRETCH PASTEL [MENU]: END MOSAIC](/content/2019/11/48845/images/0dae039f6d6ed956f436f892117ad6306d601b797e0dd0fd3ab8238d37f5ce81.jpg)
To turn the picture effect function off
Set P EFFECT to OFF in the MENU settings.
During playback, you can process a scene using the picture effect function
The available picture effects are NEG. ART, SOLARIZE, SEPIA and B&W.
While using the picture effect function
You cannot select the old movie mode with DIGITAL EFFECT.
When you turn the power off
Your camcorder automatically returns to the normal mode.
If you select the picture effect mode in the recording mode
Pictures processed by the picture effect function will be recorded.
When the POWER switch is set to PLAYER The SLIM, STRETCH, PASTEL and MOSAIC indicators do not appear in the MENU settings.
Для выключения функции эффекта изображения
Установите команду P EFFECT в положение OFF в установках MENU.
Во время воспроизведения Вы можете выполнять обработку эпизода с помощью функции эффекта изображения
Эффектами изображения являются NEG. ART, SOLARIZE, SEPIA и B&W.
При использовании функции эффекта изображения
Вы не можете выбрать режим старинного кино с помощью функции DIGITAL EFFECT.
Если Вы выключите питание
Ваша видеокамера автоматически вернется в обычный режим.
Если Вы выберите режим эффекта изображения в режиме записи
Изображения, видоизмененные с помощью функции эффектов изображения, будут записаны.
Если переключатель POWER установлен в положение PLAYER
Индикаторы SLIM, STRECH, PASTEL и MOSAIC не появятся в установках MENU.
Using special effects - Digital effect
You can add special effects to recorded pictures using the various digital functions. The sound is recorded normally.
STILL
You can record a still picture so that it is superimposed on a moving picture.
FLASH (FLASH MOTION)
You can record still pictures successively at constant intervals.
LUMI. (LUMINANCEKEY)
You can swap a brighter area in a still picture with a moving picture.
TRAIL
You can record the picture so that an incidental image like a trail is left.
SLOW SHTR (SLOW SHUTTER)
You can slow down the shutter speed. The slow shutter mode is good for recording dark pictures more brightly. However, the picture may be less clear.
OLD MOVIE
You can add an old movie type atmosphere to pictures. Your camcorder automatically sets the wide mode to ON, picture effect to SEPIA, and the appropriate shutter speed.
Использование специальных эффектов – Цифровой эффект
Вы можете добавлять специальные эффекты к записываемому изображению с помощью разных цифровых функций. Записываемый звук будет обычным.
STILL
Вы можете записывать неподвижное изображение, которое можно налагать на подвижное изображение.
FLASH (FLASH MOTION)
Вы можете записывать неподвижные изображения в последовательности через определенные интервалы.
LUMI. (LUMINANCEKEY)
Вы можете изменять яркие места на неподвижном изображении на подвижные изображения.
TRAIL
Вы можете записывать изображение с эффектом запаздывания.
SLOW SHTR (SLOW SHUTTER)
Вы можете замедлить скорость затвора.
Режим медленного затвора является
подходящим для записи темных изображений
в более ярком свете. Однако, изображение
может получиться менее четким.
OLD MOVIE
Вы можете привносить атмосферу старинного кино в изображения. Ваша видеокамера будет автоматически устанавливать широкоэкранный режим в положение ON, эффект изображения в положение SEPIA, и выставлять соответствующую скорость затвора.
(1) While your camcorder is in the standby or recording mode, press DIGITAL EFFECT. The digital effect indicator appears.
(2) Turn the SEL/PUSH EXEC dial to select the desired digital effect mode.
The indicator changes as follows:
STILL ↔ FLASH ↔ LUMI. ↔ TRAIL ↔
SLOW SHTR ↔ OLD MOVIE
(3) Press the SEL/PUSH EXEC dial. The indicator lights up and the bars appear. In the STILL and LUMI. modes, the still picture is stored in memory.
(4) Turn the SEL/PUSH EXEC dial to adjust the effect.
Items to adjust
| STILL | The rate of the still picture you want to superimpose on the moving picture |
| FLASH | The interval of flash motion |
| LUMI. | The colour scheme of the area in the still picture which is to be swapped with a moving picture |
| TRAIL | The vanishing time of the incidental image |
| SLOW SHTR | Shutter speed. The larger the shutter speed number, the slower the shutter speed. |
| OLD MOVIE | No adjustment necessary |
The more bars there are on screen, the stronger the digital effect. The bars appear in the following modes: STILL, FLASH, LUMI. and TRAIL.
Использование специальных эффектов – Цифровой эффект
(1) В то время, когда Ваша видеокамера находится в режиме ожидания или режиме записи, нажмите кнопку DIGITAL EFFECT. Появится индикатор цифрового эффекта.
(2) Поверните диск SEL/PUSH EXEC для выбора режима нужного цифрового эффекта.
Индикатор будет изменяться следующим образом:
STILL ↔ FLASH ↔ LUMI. ↔ TRAIL ↔
SLOW SHTR ↔ OLD MOVIE
(3) Нажмите диск SEL/PUSH EXEC.
Высветится индикатор и появятся полосы.
В режимах STILL и LUMI. неподвижное
изображение будет сохранено в памяти.
(4) Поверните диск SEL/PUSH EXEC для регулировки эффекта.
Пункты для регулировки
| STILL | Интенсивность неподвижного изображения, которое Вы хотите наложить на подвижное изображение |
| FLASH | Интервал прерывистого движения |
| LUMI. | Цветовая гамма участка на неподвижном изображении, который будет заменен на подвижное изображение |
| TRAIL | Время исчезания побочного изображения |
| SLOW SHTR | Скорость затвора. Чем больше величина скорости затвора, тем медленнее скорость затвора |
| OLD MOVIE | Не требуется никаких регулировок |
Чем больше полос на экране, тем сильнее цифровой эффект. Полосы появляются в следующих режимах: STILL, FLASH, LUMI. и TRAIL.
To cancel the digital effect
Press DIGITAL EFFECT. The digital effect indicator disappears.
Notes
- The following functions do not work during digital effect:
- Fader
- Low lux mode of PROGRAM AE
- Photo recording
- NightShot +Slow shutter
- The following function does not work in the slow shutter mode:
- PROGRAM AE
- The following functions do not work in the old movie mode:
- Wide mode
- Picture effect
- PROGRAM AE
When you turn the power off
The digital effect will be automatically canceled.
When recording in the slow shutter mode
Auto focus may not be effective. Focus manually using a tripod.
Shutter speed
| Shutter speed number | Shutter speed |
| SLOW SHTR 1 | 1/25 |
| SLOW SHTR 2 | 1/12 |
| SLOW SHTR 3 | 1/6 |
| SLOW SHTR 4 | 1/3 |
Использование специальных эффектов –Цифровой эффект
Для отмены цифрового эффекта
Нажмите кнопку DIGITAL EFFECT. Индикатор цифрового эффекта исчезнет.
Примечания
- Следующие функции не работают при использовании цифрового эффекта:
- Фейдер
– Режим низкой освещенности PROGRAM AE
- Фотосъемка
– Ночной съемка +медленный затвор
- Следующая функция не работает в режиме медленного затвора:
- PROGRAM AE
- Следующие функции не работают в режиме старинного кино:
– Широкоэкранный режим
– Эффект изображения
- PROGRAM AE
При выключении питания
Цифровой эффект будет автоматически отменен.
При записи в режиме медленного затвора
Автоматическая фокусировка может быть не эффективной. Выполните фокусировку вручную, используя треногу.
Скорость затвора
| Величина скорости затвора | Скорость затвора |
| SLOW SHTR 1 | 1/25 |
| SLOW SHTR 2 | 1/12 |
| SLOW SHTR 3 | 1/6 |
| SLOW SHTR 4 | 1/3 |
Adjusting the white balance manually
You can manually adjust and set the white balance. This adjustment makes white subjects look white and allows more natural colour balance. Normally white balance is automatically adjusted.
In the standby or recording mode, select the desired white balance mode in the MENU settings. (p. 87)
The selected white balance indicator appears.
AUTO (Automatic white balance mode) : no indication
HOLD (Hold mode) : HOLD
OUTDOOR (Outdoor mode) :
INDOOR (Indoor mode) :
Регулировка баланса белого вручную
Вы можете отрегулировать и установить вручную баланс белого. Эта регулировка позволяет придать белым объектам истинно белый цвет и позволяет добиться более естественного цветового баланса.
В режиме ожидания или режиме записи выберите нужный режим баланса белого в установках MENU (стр. 87)
Появится выбранный индикатор баланса белого.
AUTO (автоматический режим баланса белого): без индикации
HOLD (режим блокировки): HOLD
OUTDOOR (режим "на улице"):
INDOOR (режим "в помещении"): 🌿️
To return to the automatic white balance mode
Set WHT BAL to AUTO in the MENU settings.
Cases that you can obtain better results by adjusting the white balance manually
| Examples of picture-taking conditions | White balance indicator |
| If the lighting conditions, like those at a party, are changing.If the picture is being taken in a studio lit by TV lighting.If the subject is being lit by sodium- or mercury-vapor lamps. | (ezzel) |
| At night-time with neon or fireworks in the pictureAt sunrise or sunsetUnder daytime-fluorescent light | (freecl) |
| If the subject or background is all the same colour. | HOLD |
Для возвращения к автоматическому режиму баланса белого
Установите команду WHT BAL в положение AUTO в установках MENU.
Случаи, когда Вы можете получить лучшие результаты путем регулировки баланса белого вручную.
| Примеры условийфотографирования | Индикаторбаланса белого |
| В случае меняющихсяусловиях освещения, как,например, на вечеринке.В случае фотографированияизображения в студии прителевизионном освещении.В случае освещения объектанатриевой или ртутной лампой. |
| В ночное время присъемке неоновых рекламили фейерверковПри съемке восходовсолнца или закатовПри освещении лампамидневного света |
| Если объект и фон имеютодинаковый цвет. | HOLD |
Adjusting the white balance manually
If the picture is being taken in a studio lit by TV lighting
We recommend you to record in the indoor mode.
When you record under fluorescent lighting Use the automatic white balance or hold mode. Your camcorder may not adjust the white balance correctly in the indoor mode.
To record when lighting conditions change
- When you move from indoors to outdoors, or vice versa, or detach the battery for replacement while recording in the automatic white balance mode, point your camcorder at a white subject for about 10 seconds after setting the POWER switch to CAMERA.
- When you move from indoors to outdoors, or vice versa, or change the PROGRAM AE mode while recording in the hold mode, set the white balance to AUTO and reset to HOLD after few seconds.
Регулировка баланса белого вручную
В случае фотографирования изображения в студии при телевизионном освещении.
Рекомендуется использовать для записи режим "в помещении".
В случае записи при освещении лампами дневного света
Используйте автоматический режим баланса белого или режим блокировки.
Ваша видеокамера может не отрегулировать надлежащим образом баланс белого в режиме “в помещении”.
Для записи при меняющихся условиях
освещения
- Если Вы зашли с улицы в помещение или наоборот, либо отсоединили батарейный блок для замены во время записи в автоматическом режиме баланса белого, направьте Вашу видеокамеру на белый объект после установки переключателя POWER в положение CAMERA и поддержите в таком положении около 10 секунд.
- Если Вы зашли с улицы в помещение или наоборот, либо изменили режим PROGRAM AE во время записи в режиме блокировки, установите баланс белого в положение AUTO и снова верните в положение HOLD через несколько секунд.
Using the PROGRAM AE function
You can select PROGRAM AE (Auto Exposure) mode to suit your specific shooting requirements.
Spotlight mode
This mode prevents people's faces, for example, from appearing excessively white when shooting subjects lit by strong light at weddings or in the theatre.
Soft portrait mode
This mode brings out the subject while creating a soft background for subjects such as people or flowers, and faithfully reproduces skin colour.
Sports lesson mode
This mode minimizes shake on fast-moving subjects such as in tennis or golf.
Beach & ski mode
This mode prevents people's faces from appearing dark in strong light or reflected light, such as at a beach in midsummer or on a ski slope.
Sunset & moon mode
This mode allows you to maintain atmosphere when you are recording sunsets, general night views, fireworks displays and neon signs.
Landscape mode
This mode is for when you are recording distant subjects such as mountains and prevents your camcorder from focusing on glass or metal mesh in windows when you are recording a subject behind glass or a screen.
Low lux mode
This mode makes subjects brighter in insufficient light.
Использование функции PROGRAM AE
Вы можете выбрать режим PROGRAM AE (автоматическая экспозиция) в соответствии со специфическими требованиями к съемке.
Режим прожекторного освещения
Данный режим предотвращает, к примеру, лица людей от появления в чрезмерно белом свете при выполнении съемки людей, освещенных сильным светом на свадебных церемониях или в театре.
Мягкий портретный режим
Этот режим позволяет выделить объект на фоне мягкого фона, и подходит для съемки, например, людей или цветов, обеспечивая точное воспроизведением телесного цвета.
Режим спортивных состязаний
Этот режим позволяет минимизировать дрожание при съемке быстро движущихся предметов, например, при игре в теннис или гольф.
↑ Пляжный и лыжный режим
Этот режим предотвращает появление
темных лиц людей в зоне сильного света или
отраженного света, например, на пляже в
разгар лета или на снежном склоне.
^c Режим захода солнца и луны
Этот режим позволяет в точности отражать обстановку при съемке заходов солнца, общих ночных видов, фейерверков и неоновых реклам.
Ландшафтный режим
Этот режим позволяет выполнять съемку отдаленных объектов, таких как горы, например, и предотвращает фокусировку видеокамеры на стекло или металлическую решетку на окнах, когда Вы выполняете запись объектов позади стекла или решетки.
♦ Режим низкой освещенности
Этот режим делает объекты ярче при недостаточном освещении.
Using the PROGRAM AE function
(1) Press PROGRAM AE in the standby mode. The PROGRAM AE indicator appears.
(2) Turn the SEL/PUSH EXEC dial to select the desired PROGRAM AE mode.
The indicator changes as follows:
Использование функции PROGRAM AE
(1) Нажмите кнопку PROGRAM AE в режиме ожидания.
Появится индикатор PROGRAM AE.
(2) Поверните диск SEL/PUSH EXEC для выбора нужного режима PROGRAM AE. Индикатор будет изменяться следующим образом:
To turn the PROGRAM AE function off
Press PROGRAM AE.
Для выключения функции PROGRAM AE
Нажмите кнопку PROGRAM AE.
Notes
- In the spotlight, sports lesson and beach & ski modes, you cannot take close-ups. This is because your camcorder is set to focus only on subjects in the middle to far distance.
- In the sunset & moon and landscape modes, your camcorder is set to focus only on distant subjects.
- The following functions do not work in the PROGRAM AE mode:
- Slow shutter
- Old movie
- Bounce
- The following functions do not work in the low lux mode:
- Digital effect
- Overlap
- If you press PROGRAM AE when using the NightShot function, the PROGRAM AE indicator flashes and the PROGRAM AE function does not work.
The white balance is adjusted even if the PROGRAM AE function is selected.
Even if the PROGRAM AE function is selected
You can adjust the exposure.
If you are recording under a discharge tube such as a fluorescent lamp, sodium lamp or mercury lamp
Flickering or changes in colour may occur in the following modes. If this happens, turn the PROGRAM AE function off.
- Soft portrait mode
– Sports lesson mode
Примечания
• В режимах прожекторного освещения, спортивных состязаний, а также в пляжном и лыжном режиме Вы можете выполнять съемку крупным планом. Это объясняется тем, что Ваша видеокамера настроена для фокусировки только на объекты, находящиеся на среднем и дальнем расстояниях.
• В режиме захода солнца и луны, а также в ландшафтном режиме Ваша видеокамера настроена на фокусировку только на дальние объекты.
- Следующие функции не работают в режиме PROGRAM AE:
– Медленный затвор
– Старинное кино
– Перескакивание
- Следующие функции не работают в режиме низкой освещенности:
– Цифровой эффект
– Наложение изображения
- Если Вы нажмете кнопку PROGRAM AE во время использования функции ночной съемки, начнет мигать индикатор PROGRAM AE, и функция PROGRAM AE не будет работать.
Баланс белого будет отрегулирован, даже если выбрана функция PROGRAM AE
Если выбрана функция PROGRAM AE
Вы можете выбрать экспозицию.
Если Вы выполняете запись при использовании газоразрядной лампы, натриевой лампы или ртутной лампы
В следующих режимах может возникнуть мерцание или неустойчивые процессы. Если это произойдет, выключите функцию PROGRAM AE.
– Мягкий портретный режим
– Режим спортивных состязаний
Adjusting the exposure manually
You can manually adjust and set the exposure. Adjust the exposure manually in the following cases:
• The subject is backlit
- Bright subject and dark background
• To record dark pictures (e.g. night scenes) faithfully
(1) Press EXPOSURE in the standby or recording mode.
The exposure indicator appears.
(2) Turn the SEL/PUSH EXEC dial to adjust the brightness.
Регулировка экспозиции вручную
Вы можете отрегулировать и установить экспозицию вручную.
Отрегулируйте экспозицию вручную в следующих случаях:
- Объект на фоне задней подсветки
- Яркий объект на темном фоне
- Для записи темных изображений (например, ночных сцен) с большой достоверностью
(1) Нажмите кнопку EXPOSURE в режиме ожидания или записи.
Появится индикатор экспозиции.
(2) Поверните диск SEL/PUSH EXEC для регулировки яркости.
To return to the automatic exposure mode
Press EXPOSURE again.
Note
When you adjust the exposure manually, the backlight function does not work.
If you change the PROGRAM AE mode or slide NIGHTSHOT to ON
Your camcorder automatically returns to the automatic exposure mode.
Для возврата в режим автоматической экспозиции
Нажмите кнопку EXPOSURE еще раз.
Примечание
При выполнении регулировки вручную функция задней подсветки не работает.
Если Вы измените режим PROGRAM AE или передвинете переключатель NIGHTSHOT в положение ON
Ваша видеокамера автоматически вернется в режим автоматической экспозиции.
Focusing manually
You can gain better results by manually adjusting the focus in the following cases:
- The autofocus mode is not effective when shooting
– subjects through glass coated with water droplets
- horizontal stripes
– subjects with little contrast with backgrounds such as walls and sky
- When you want to change the focus from a subject in the foreground to a subject in the background
- Shooting a stationary subject when using a tripod
Фокусировка вручную
Вы можете получить лучшие результаты путем регулировки вручную в следующих случаях:
- Режим автоматической фокусировки является неэффективным при выполнении съемки
– объектов через покрытое каплями стекло
– горизонтальных полос
– объектов с малой контрастностью на таком фоне, как стена или небо
- Если Вы хотите выполнить изменение фокусировки с объекта на переднем плане на объект на заднем плане
- При выполнении съемки стационарных объектов с использованием треноги
(1) Set FOCUS to MANUAL in the standby or recording mode. The F indicator appears.
(2) Turn the focus ring to sharpen focus.
(1) Установите переключатель FOCUS в положение MANUAL в режиме ожидания или режиме записи. Появится индикатор Fe.
(2) Поверните кольцо фокусировки для получения четкой фокусировки.
To return to the autofocus mode
Set FOCUS to AUTO.
To record distant subjects
When you press FOCUS down to INFINITY. The lens focuses on and ▲ indicator appears. When you release FOCUS, your camcorder returns to the manual focus mode. Use this mode when your camcorder focuses on near objects even though you are trying to shoot a distant object.
Not to make subjects out of focus when using zoom function
Focus after forcusing at the “T” (telephoto) position.
It will be harder to focus on when using digital zoom function.
Shooting in relatively dark places or shooting fast-moving subjects in relatively bright places
Shoot at the “W” (wide-angle) position after focusing at the “T” (telephoto) position.
When you shoot close to the subject
Focus at the end of the “W” (wide-angle) position.
The following indicators may appear
▲ when recording a distant subject.
when the subject is too close to focus on.
Для возвращения в режим автоматической фокусировки
Установите переключатель FOCUS в положение AUTO.
Для съемки удаленных объектов
Если Вы нажмете вниз кнопку FOCUS в положение INFINITY. Объектив выполнит фокусировку, и появится индикатор ▲. Если Вы отпустите кнопку FOCUS, Ваша видеокамера вернется в режим ручной фокусировки. Используйте этот режим, если Ваша видеокамера выполняет фокусировку на ближние объекты, даже если Вы пытаетесь выполнить съемку отдаленного объекта.
Для того, чтобы объекты не вышли из зоны фокуса при использовании функции вариообъектива
Выполняйте фокусировку только после фокусировки в положение "Т" (телефото)
При использовании функции цифрового вариообъектива выполнять фокусировку будет труднее.
Съемка в относительно темных местах или съемка быстро движущихся объектов в относительно ярких местах
Выполняйте съемку в положении "W" (широкоугольное) после фокусировки в положении "T" (телефото).
Если Вы выполняете съемку вблизи объекта
Выполните фокусировку в конце положения "W" (широкоугольное).
Следующие индикаторы могут появиться
при записи удаленного объекта.
если объект находится слишком близко, чтобы выполнить фокусировку на него.
Playing back a tape with picture effects
During playback, you can process a scene using the picture effect functions: NEG.ART, SOLARIZE, SEPIA and B&W.
During playback, select the desired picture effect mode in the MENU settings (p. 87).
For details of each picture effect function, see page 49.
Воспроизведение ленты с эффектами изображения
Во время воспроизведения, Вы можете видоизменять изображение с помощью функций: NEG.ART, SOLARIZE, SEPIA и B&W.
Во время воспроизведения, выберите нужный эффект изображения в установках MENU (стр. 87).
Подробные сведения по каждой функции цифровых эффектов приведены на стр. 49.
![MENU MANUAL SET IP EFFECT OFF RETURN NEG, ART SEP 1A B&W SOLAR IZE [MENU] : END](/content/2019/11/48845/images/3be3cbb8cac06d815a0433f2d3b9ff73e95126abcb58176c46930cc5d07d348f.jpg)
To cancel the picture effect function
Set P EFFECT to OFF in the MENU settings.
Notes
- You cannot process externally input scenes using the picture effect function.
- To record pictures that you have processed using the picture effect function, record the pictures on the VCR using your camcorder as a player.
Pictures processed by the picture effect function
Pictures processed by the picture effect function are not output through the i DV OUT jack.
When you set the POWER switch to OFF or stop playing back
The picture effect function is automatically canceled.
Для отмены функции эффектов изображения
Установите команду P EFFECT в положение OFF в установках MENU.
Примечания
- Вы не можете видоизменять введенные из внешнего источника изображения с помощью функции эффектов изображения.
- Для записи изображений, которые Вы видоизменили с помощью функции эффектов изображения, запишите изображения на КВМ, используя Вашу видеокамеру в качестве плейера.
Изображения, видоизмененные с помощью функции эффектов изображения
Изображения, видоизмененные с помощью функции эффектов изображения, не передаются через выходное гнездо DV OUT.
Если Вы установили переключатель POWER в положение OFF или остановили воспроизведение
Функция эффектов изображения будет автоматически отменена.
Playing back a tape with digital effects
During playback, you can process a scene using the digital effect functions: STILL, FLASH, LUMI. and TRAIL.
(1) During playback, press DIGITAL EFFECT and turn the SEL/PUSH EXEC dial until the desired digital effect indicator (STILL, FLASH, LUMI. or TRAIL) flashes.
(2) Press the SEL/PUSH EXEC dial.
The digital effect indicator lights up and the bars appear. In the STILL or LUMI. mode, the picture where you press the SEL/PUSH EXEC dial is stored in memory as a still picture.
(3) Turn the SEL/PUSH EXEC dial to adjust the effect. For details of each digital effect function, see page 51.
Воспроизведение ленты с цифровыми эффектами
Во время воспроизведения, Вы можете видоизменять изображение с помощью функций: STILL, FLASH, LUMI. и TRAIL.
(1) Во время воспроизведения, нажмите кнопку DIGITAL EFFECT и поворачивайте диск SEL/PUSH EXEC до тех пор, пока не начнет мигать индикатор нужного цифрового эффекта (STILL, FLASH, LUMI. или TRAIL).
(2) Нажмите диск SEL/PUSH EXEC.
Высветится индикатор цифрового эффекта и появятся полосы. В режиме STILL или LUMI. Изображение, на котором Вы нажмете кнопку диск SEL/PUSH EXEC, будет занесено в память как неподвижное изображение.
(3) Поверните диск SEL/PUSH EXEC для регулировки эффекта изображения. Подробные сведения по каждой функции цифровых эффектов приведены на стр. 51.
To cancel the digital effect function Press DIGITAL EFFECT.
Для отмены функции цифровых эффектов
Нажмите кнопку DIGITAL EFFECT.
Playing back a tape with digital effects
Notes
- You cannot process externally input scenes using the digital effect function.
• To record pictures that you have processed using the digital effect, record the pictures on the VCR using your camcorder as a player.
Pictures processed by the digital effect function
Pictures processed by the digital effect function are not output through the i DV OUT jack.
When you set the POWER switch to OFF or stop playing back
The digital effect function is automatically canceled.
Воспроизведение ленты с цифровыми эффектами
Примечания
- Вы не можете видоизменять введенные из внешнего источника изображения с помощью функции цифровых эффектов.
- Для записи изображений, которые Вы видоизменили с помощью функции эффектов изображения, запишите изображения на КВМ, используя Вашу видеокамеру в качестве плейера.
Изображения, видоизмененные с помощью функции цифровых эффектов
Изображения, видоизмененные с помощью функции эффектов изображения, не передаются через выходное гнездо DV OUT.
Если Вы установили переключатель POWER в положение OFF или остановили воспроизведение
Функция цифровых эффектов будет автоматически отменена.
Quickly locating a scene using the zero set memory function
Your camcorder goes forward or backward to automatically stop at a desired scene having a tape counter value of “0:00:00”. You can do this with the Remote Commander.
Use this function, for example, to view a desired scene later on during playback.
(1) In the playback mode, press DISPLAY.
(2) Press ZERO SET MEMORY at the point you want to locate later. The tape counter shows "0:00:00" and the ZERO SET MEMORY indicator flashes.
(3) Press ■ when you want to stop playback.
(4) Press ◀◀ to rewind the tape to the tape counter's zero point. The tape stops automatically when the tape counter reaches approximately zero. The ZERO SET MEMORY indicator disappears and the time code appears.
(5) Press ▶. Playback starts.
Быстрое отыскание эпизода с помощью функции памяти нулевой отметки
Ваша видеокамера выполняет продвижение вперед или назад с автоматической остановкой в нужном эпизоде, где показание счетчика ленты равно "0:00:00". Вы можете выполнять это с помощью пульта дистанционного управления.
Используйте эту функцию, например, для просмотра нужного эпизода позже во время воспроизведения.
(1) В режиме воспроизведения нажмите кнопку DISPLAY.
(2) Нажмите кнопку ZERO SET MEMORY в месте, которое Вы захотите найти позже. Показание счетчика станет равным "0:00:00", и начнет мигать индикатор ZERO SET MEMORY.
(3) Нажмите кнопку ■, если Вы захотите нажать остановить воспроизведение.
(4) Нажмите кнопку ◀◀ для ускоренной перемотки ленты назад к нулевой точке счетчика ленты. Лента остановится автоматически, если счетчик достигнет нулевой отметки. Индикатор ZERO SET MEMORY исчезнет, и появится код времени.
(5) Нажмите кнопку ▶. Начнется воспроизведение.
Notes
- When you press ZERO SET MEMORY before rewinding the tape, the zero set memory function will be canceled.
- There may be a discrepancy of several seconds from the time code.
- The zero set memory function may not work when there is a blank portion between pictures on a tape.
ZERO SET MEMORY functions also in the recording standby mode
When you insert a scene in the middle of a recorded tape, press ZERO SET MEMORY at the point you want to end the insertion. Rewind the tape to the insert start point, and start recording. Recording stops automatically at the tape counter zero point. Your camcorder returns to the standby mode.
Примечания
- Если Вы нажмете кнопку ZERO SET MEMORY до начала обратной перемотки ленты, то функция памяти нулевой отметки будет отменена.
- Может быть расхождение в несколько секунд между кодом времени и действительным временем.
- Функция памяти нулевой отметки может не работать в случае, если имеется незаписанный участок между изображениями на ленте.
Функция ZERO SET MEMORY работает также в режиме готовности записи
Если Вы вставите эпизод в середине записанной ленты, нажмите кнопку ZERO SET MEMORY в том месте, где Вы хотите закончить вставку эпизода. Перемотайте ленту к месту начала вставки эпизода и начните запись. Запись остановится автоматически в месте нулевой отметки счетчика. Ваша видеокамера вернется в режим ожидания.
Searching a recording by date - Date search
You can automatically search for the point where the recording date changes and start playback from that point (Date search). Use a tape with cassette memory for convenience. You can do this with the Remote Commander.
Use this function to check where recording dates change or to edit the tape at each recording date.
Searching for the date by using cassette memory
You can use this function only when playing back a tape with cassette memory (p. 129).
(1) Set the POWER switch to PLAYER.
(2) Set CM SEARCH in ☐ to ON in the MENU settings (p. 87). Factory setting is ON.
(3) Press SEARCH MODE repeatedly, until the date search indicator appears.
The indicator changes as follows:
TITLE SEARCH → DATE SEARCH →
PHOTO SEARCH → PHOTO SCAN → no
indicator
(4) Press ◀◀◀ or ▶▶◀ to select the date for playback.
Your camcorder automatically starts playback at the beginning of the selected date.
Поиск записи по дате – Поиск даты
Вы можете выполнять автоматически поиск места, где изменяется дата записи и начинать воспроизведение с этого места (поиск даты). Используйте ленту с кассетной памятью для удобства. Вы можете делать это с помощью пульта дистанционного управления.
Используйте эту функцию для проверки, где изменяются даты записи, или же для выполнения монтажа ленты в каждом месте записи даты.
Поиск даты с помощью кассетной памяти
Вы можете использовать эту функцию только при воспроизведении ленты с кассетной памятью (стр. 129).
(1) Установите переключатель POWER в положение PLAYER.
(2) Установите команду CM SEARCH в Ⓗ️ в положение ON в установках MENU (стр. 87). Заводской установкой является ON.
(3) Нажимайте повторно кнопку SEARCH MODE на пульте дистанционного управления до тех пор, пока не появится индикатор поиска даты.
Индикатор будет изменяться следующим образом:
TITLE SEARCH → DATE SEARCH →
PHOTO SEARCH → PHOTO SCAN → без индикатора
(4) Нажмите кнопку ◀◀◀ или ▶▶▶I для выбора даты для воспроизведения.
Ваша видеокамера автоматически начнет воспроизведение в начале выбранной даты.
To stop searching
Press ■.
Searching for the date without using cassette memory
(1) Set the POWER switch to PLAYER.
(2) Set CM SEARCH in [CIV] to OFF in the MENU settings (p. 87).
(3) Press SEARCH MODE repeatedly, until the date search indicator appears.
The indicator changes as follows:
DATE SEARCH → PHOTO SEARCH →
PHOTO SCAN → no indicator
(4) Press ◀◀◀ to search for the previous date or press ▶▶◀ to search for the next date. Your camcorder automatically starts playback at the point where the date changes. Each time you press ◀◀◀ or ▶▶◀, your camcorder searches for the previous or next date.
To stop searching
Press ■.
Notes
- If one day's recording is less than two minutes, your camcorder may not accurately find the point where the recording date changes.
- The cursor in the mark indicates the present point on the tape.
If a tape has a blank portion between recorded portions
The date search function may not work correctly.
Cassette memory
The tape cassette memory can hold six recording date data.
Для остановки поиска
Нажмите кнопку ■.
Поиск записи по дате без использования кассетной памяти
(1) Установите переключатель POWER в положение PLAYER.
(2) Установите команду CM SEARCH в ☐ в положение OFF в установках MENU (стр. 87).
(3) Нажимайте повторно кнопку SEARCH MODE на пульте дистанционного управления до тех пор, пока не появится индикатор поиска даты.
Индикатор будет изменяться следующим образом:
DATE SEARCH → PHOTO SEARCH →
PHOTO SCAN → без индикатора
(4) Нажмите кнопку ◀◀◀ для поиска предыдущей даты или же нажимайте кнопку ▶▶◀I для поиска следующей даты. Ваше видеокамера автоматически начнет воспроизведение в месте, где изменяется дата. Всякий раз при нажатии кнопки ◀◀◀ или ▶▶◀I Ваша видеокамера выполняет поиск предыдущей или следующей даты.
Для остановки поиска
Нажмите кнопку ■.
Примечания
- Если продолжительность записи одного дня менее двух минут, Ваша видеокамера может не точно найте место, где изменяется дата.
- Курсор в индикаторе 📄 🐎 указывает текущее место на ленте.
Если на записанной ленте имеются незаписанные участки
Функция поиска даты может работать неправильно.
Кассетная память
Кассетная память на ленте позволяет вместить до шести дат записи.
Searching the boundaries of recorded tape by title - Title search
CM only
If you use a tape with cassette memory, you can search for the boundaries of recorded tape by title (Title search). Use the Remote Commander for this operation.
(1) Set the POWER switch to PLAYER.
(2) Set CM SEARCH in ☐ to ON in the MENU settings (p. 87). Factory setting is ON.
(3) Press SEARCH MODE repeatedly, until the title search indicator appears.
(4) Press ◀◀◀ or ▶▶◀ to select the title for playback.
Your camcorder automatically starts playback of the scene having the title that you selected.
Поиск границ записи на ленте по титру – Поиск титра
CM only
Если Вы используете ленту с кассетной памятью, Вы можете выполнять поиск границ записи на ленте по титру (поиск титра). Используйте пульт дистанционного управления для этой операции.
(1) Установите переключатель POWER в положение PLAYER.
(2) Установите команду CM SEARCH в Ⓞ _11 в положение ON в установках MENU (стр. 87). Заводской установкой является ON.
(3) Нажимайте повторно кнопку SEARCH MODE на пульте дистанционного управления до тех пор, пока не появится индикатор поиска титра.
(4) Нажмите кнопку ◀◀◀ или ▶▶▶ для выбора титра для воспроизведения.
Ваша видеокамера автоматически начнет воспроизведение эпизода с выбранным
Вами титром.
To stop searching
Press ■.
If you use a tape without cassette memory
You cannot superimpose or search a title.
To superimpose a title
See page 79.
If a tape has a blank portion between recorded portions
The title search function may not work correctly.
Для остановки поиска
Нажмите кнопку ■.
Если Вы используте ленту с кассетной памятью
Вы не можете выполнять наложение или поиск титра.
Для наоложения титра
См. стр. 79.
Если на ленте имеется незаписанный участок между записанными частями
Функция поиска титра может не работать надлежащим образом.
Searching for a photo - Photo search/Photo scan
You can search for a still picture you have recorded on a mini DV tape (photo search). You can also search for still pictures one after another and display each picture for five seconds automatically regardless of cassette memory (photo scan). Use the Remote Commander for these operations. Use this function to check or edit still pictures.
Searching for a photo by using cassette memory
You can use this function only when playing back a tape with cassette memory (p. 129).
(1) Set the POWER switch to PLAYER.
(2) Set CM SEARCH in [CIII] to ON in the MENU settings (p. 87). Factory setting is ON.
(3) Press SEARCH MODE repeatedly, until the photo search indicator appears.
The indicator changes as follows:
TITLE SEARCH → DATE SEARCH →
PHOTO SEARCH → PHOTO SCAN →
no indicator
(4) Press ◀◀◀ or ▶▶◀ to select the date for playback. Your camcorder automatically starts playback of the photo having the date that you selected.
Поиск фото – Фотопоиск/ Фотосканирование
Вы можете выполнять поиск неподвижного изображения, записанного на ленте мини DV (фотопоиск).
Вы также можете выполнять поиск неподвижных изображений одного за другим и отображать каждое изображение пять секунд автоматически независимо от кассетной памяти (фотосканирование).
Используйте пульт дистанционного управления для этих операций.
Используйте эту функцию для проверки или монтажа неподвижных изображений.
Поиск фото с помощью кассетной памяти
Вы можете использовать эту функцию только при воспроизведении ленты с кассетной памятью (стр. 129).
(1) Установите переключатель POWER в положение PLAYER.
(2) Установите команду CM SEARCH в ☐ в положение ON в установках MENU (стр. 87). Заводской установкой является ON.
(3) Нажимайте повторно кнопку SEARCH MODE на пульте дистанционного управления до тех пор, пока не появится индикатор поиска фото.
Индикатор будет изменяться следующим образом:
TITLE SEARCH → DATE SEARCH →
PHOTO SEARCH → PHOTO SCAN → без
индикатора
(4) Нажмите кнопку ◀◀ или ▶▶I для выбора даты для воспроизведения. Ваша видеокамера автоматически начнет воспроизведение в начале выбранной даты.
To stop searching
Press ■.
Для остановки поиска
Нажмите кнопку ■.
If a tape has a blank portion between recorded portions
The photo search function may not work correctly.
Если на ленте имеется незаписанный участок между записанными частями
Функция фотопоиска может не работать надлежащим образом.
Searching for a photo without using cassette memory
(1) Set the POWER switch to PLAYER.
(2) Set CM SEARCH in [CIII] to OFF in the MENU settings (p. 87).
(3) Press SEARCH MODE repeatedly, until the photo search indicator appears.
(4) Press ◀◀◀ or ▶▶◀ to select the photo for playback. Each time you press ◀◀◀ or ▶▶◀, your camcorder searches for the previous or next photo.
Your camcorder automatically starts playback of the photo.
To stop searching
Press ■.
Scanning photo
(1) Set the POWER switch to PLAYER.
(2) Press SEARCH MODE repeatedly, until the photo scan indicator appears.
(3) Press ◀◀ or ▶▶.
Each photo is played back for about 5 seconds automatically.
Поиск фото без использования кассетной памяти
(1) Установите переключатель POWER в положение PLAYER.
(2) Установите команду CM SEARCH в ⓄB в положение OFF в установках MENU (стр. 87).
(3) Нажимайте повторно кнопку SEARCH MODE на пульте дистанционного управления до тех пор, пока не появится индикатор фотопоиска.
(4) Нажмите кнопку ◀◀◀ или ▶▶▶I для выбора фото для воспроизведения. Всякий раз при нажатии кнопки ◀◀◀ или ▶▶▶I Ваша видеокамера выполняет поиск предыдущего или следующего фото. Ваша видеокамера автоматически начнет воспроизведение фото.
Для остановки поиска
Нажмите кнопку ■.
Сканирование фото
(1) Установите переключатель POWER в положение PLAYER.
(2) Нажимайте повторно кнопку SEARCH MODE до тех пор, пока не появится индикатор фотосканирования.
(3) Нажмите кнопку ◀◀◀ или ▶▶▶. Каждое фото будет автоматически отображаться примерно 5 секунд.
Dubbing a tape
Using the A/V connecting cable
Connect your camcorder to the VCR using the A/V connecting cable supplied with your camcorder.
Set the input selector on the VCR to LINE, if available.
(1) Insert a blank tape (or a tape you want to record over) into the VCR, and insert the recorded tape into your camcorder.
(2) Set the POWER switch to PLAYER.
(3) Play back the recorded tape on your camcorder.
(4) Start recording on the VCR.
Перезапись ленты
Использование соединительного кабеля аудио/видео
Подсоедините Вашу видеокамеру к КВМ с помощью соединительного кабеля аудио/видео, который прилагается к Вашей видеокамере.
Установите селекторный переключатель входного сигнала на КВМ в положение LINE, если таковое имеется.
(1) Вставьте незаписанную ленту (или ленту, на которую Вы хотите выполнить запись) в КВМ и вставьте записанную ленту в Вашу видеокамеру.
(2) Установите переключатель POWER в положение PLAYER.
(3) Начните воспроизведение записанной ленты на Вашей видеокамере.
(4)Начните запись на Вашем КВМ.
When you have finished dubbing a tape
Press ■ on both your camcorder and the VCR.
Если Вы закончили перезапись ленты
Нажмите кнопку ■ как на видеокамере, так и на КВМ.
If you have displayed the screen indicators on the TV
Make the indicators disappear by pressing SEARCH MODE or DATA CODE on the Remote Commander or DISPLAY so that they will not be superimposed on the edited tape.
You can edit on VCRs that support the following systems
8 8 mm, Hi8 Hi8, Digital8, VHS VHS, SVHS S-VHS, VHSC VHSC, SVHSC S-VHSC, Betamax, MiniDV mini DV or DV DV
If your VCR is a monaural type
Connect the yellow plug of the A/V connecting cable to the video input jack and the white or the red plug to the audio input jack on the VCR or the TV. When the white plug is connected, the left channel audio is output, and the red plug is connected, the right channel audio is output.
Connect using an S video cable (not supplied) to obtain high-quality pictures
With this connection, you do not need to connect the yellow (video) plug of the A/V connecting cable.
Connect an S video cable (not supplied) to the S video jacks of both your camcorder and the VCR. This connection produces higher quality DV format pictures.
При отображении экранных индикаторов на экране телевизора
Добейтесь того, чтобы индикаторы исчезли, нажимая кнопку SEARCH MODE или DATA CODE на пульте дистанционного управления или кнопку DISPLAY, так чтобы они не были наложены на монтажную ленту.
Вы можете выполнять монтаж на КВМ, которые поддерживают следующие системы
8 8 MM, Hi8 Hi8, Digital8, VHS VHS, SVHS S-VHS, VHSC VHSC, SVHSC S-VHSC, Betamax, мини DV Mini DV или DV DV
Если Ваш КВМ монофонического типа
Подсоедините желтый штекер
соединительного кабеля аудио/видео к
входному гнезду видеосигнала, а белый или
красный штекер к входному гнезду
аудиосигнала на КВМ или телевизоре. Если
подсоединен белый штекер, то звук будет
раздаваться с левого канала, а если
подсоединен красный штекер, то звук будет
раздаваться с правого канала.
Выполните подсоединение с помощью кабеля S видео (не прилагается) для получения высококачественных изображений
При таком подсоединении Вам не нужно подсоединять желтый (видео) штекер соединительного кабеля аудио/видео. Подсоедините кабель S видео (не прилагается) к гнездам S видео на Вашей видеокамере и KBM.
При данном подсоединении Вы сможете получить высококачественные изображения формата DV.
Using the i.LINK cable (DV connecting cable)
Simply connect the VMC-IL4435/2DV/4DV i.LINK cable (DV connecting cable) (not supplied) to DV OUT and to DV IN of the DV products. With digital-to-digital connection, video and audio signals are transmitted in digital form for high-quality editing. You cannot dub the titles, display indicators or the contents of cassette memory.
(1) Insert a blank tape (or a tape you want to record over) into the VCR, and insert the recorded tape into your camcorder.
(2) Set the POWER switch to PLAYER.
(3) Play back the recorded tape on your camcorder.
(4) Start recording on the VCR.
Использование кабеля i.LINK (соединительный кабель DV)
Просто подсоедините кабель VMC-IL4435/2DV/4DV i.LINK (соединительный кабель DV) (не прилагается) к гнезду DV OUT и гнезду DV IN цифровых видеоизделий. С помощью соединения цифровым кабелем видео- и аудиосигналы передаются в цифровой форме для последующего высококачественного монтажа. Вы не можете перезаписывать титры, индикаторы на дисплее или содержание кассетной памяти.
(1)Вставьте незаписанную ленту (или ленту, на которую хотите выполнить запись) в КВМ и вставьте записанную ленту в видеокамеру.
(2) Установите переключатель POWER в положение PLAYER.
(3) Начните воспроизведение записанной ленты на Вашей видеокамере.
(4)Начните запись на КВМ.
: Signal flow/Передача сигнала
When you have finished dubbing a tape
Press ■ (STOP) on both your camcorder and the VCR.
You can connect one VCR only using the i.LINK cable (DV connecting cable).
During digital editing
You cannot use DIGITAL EFFECT button functions.
If you record playback pause picture with the DV OUT jack
The recorded picture becomes rough. And when you play back the picture using the other video equipment, the picture may jitter.
Use DV synchro-editing function (p. 74).
Если Вы закончили перезапись ленты
Нажмите кнопку ■ (STOP) как на Вашей видеокамере, так и на KBM.
Вы можете подсоединить один только КВМ с помощью кабеля i.LINK (соединительный кабель DV).
Во время цифрового монтажа
Вы не можете использовать функции кнопок DIGITAL EFFECT.
Если Вы выполнили запись изображения через гнездо і, DV OUT
Записанное изображение станет грубым. А если Вы будете воспроизводить изображение на другой видеоаппаратуре, то изображение будет подрагивать.
Для выполнения более точного монтажа (только модель DCR-TRV10E)
Используйте функцию синхронного монтажа DV (стр. 74)
Editing partially on a DV tape - DV synchro-editing (DCR-TRV10E only)
By simply selecting the scenes to edit, you can duplicate the desired portion on a tape, using other equipment connected with an i.LINK cable (DV connecting cable). The scenes can be selected by frame. Since your camcorder exchanges digital signals, you can edit with little audio and video deterioration.
You cannot duplicate titles, display indicators, or the contents of cassette memory.
The connection is the same as on page 73.
(1) Insert a recorded tape into your camcorder and insert a blank tape (or a tape you want to record over) into the DV product.
(2) Set the POWER switch of your camcorder to PLAYER.
(3) Set the input selector to DV input on the DV product. If the DV product is another DV camcorder, set its POWER switch to VTR.
(4) Press MENU to display the menu.
(5) Turn the SEL/PUSH EXEC dial to select ETC, then press the dial.
(6) Turn the SEL/PUSH EXEC dial to select DV EDITING, then press the dial.
(7) Using the video control buttons, locate the point where you want to start editing, then press Ⅲ to set your camcorder in the playback pause mode (p. 161).
(8) Press the SEL/PUSH EXEC dial or MARK on the Remote Commander to set DV EDITING IN.
(9) Using the video control buttons, locate the point where you want to end editing, then press Ⅱ to set your camcorder in the playback pause mode.
(10) Press the SEL/PUSH EXEC dial or MARK on the Remote Commander to set DV EDITING OUT. The editing process starts. When the process ends, your camcorder and the DV product automatically set to pause mode.
Монтаж по частям на ленту DV – Синхронный монтаж DV (только модель DCR-TRV10E)
Выбирая эпизоды для монтажа, Вы можете выполнять перезапись нужных участков на ленту, используя другую аппаратуру, подсоединенную с помощью кабеля i.LINK (соединительный кабель DV). Эпизоды можно выбирать по кадрам. Поскольку Ваша видеокамера выполняет обмен цифровых сигналов, Вы можете выполнять монтаж лишь с незначительным ухудшением звука и видеоизображений.
Вы не можете перезаписывать титры, индикаторы на дисплее или содержание кассетной памяти.
Данное соединение является таким же, как и на стр. 73.
(1) Вставьте записанную ленту в вашу видеокамеру и вставьте незаписанную ленту (или ленту, на которой Вы хотите выполнить перезапись) в аппарат DV.
(2) Установите переключатель POWER на Вашей видеокамере в положение PLAYER.
(3) Установите входной селектор в положение входного сигнала DV на аппарате DV. Если аппарат DV является другой видеокамерой DV, установите переключатель POWER в положение VTR.
(4) Нажмите кнопку MENU для отображения меню.
(5) Поверните диск SEL/PUSH EXEC для выбора установки ETC, затем нажмите диск.
(6) Поверните диск SEL/PUSH EXEC для выбора установки DV EDITING, затем нажмите диск.
(7) Используя кнопки видеоконтроля, найдите место, где Вы хотите начать монтаж, затем нажмите кнопку Ⅲ для установки Вашей видеокамеры в режим паузы воспроизведения (стр. 161).
(8) Нажмите диск SEL/PUSH EXEC или кнопку MARK на пульте дистанционного управления для выполнения установки DV EDITING IN.
(9) Используя кнопки видеоконтроля, найдите место, где Вы хотите закончить монтаж, затем нажмите кнопку Ⅱ для выполнения установки Вашей видеокамеры в режим паузы воспроизведения.
(10) Нажмите диск SEL/PUSH EXEC или кнопку MARK на пульте дистанционного управления для установки DV EDITING IN. Начнется процесс монтажа. Когда монтаж закончится, Ваша видеокамера и аппарат DV автоматически будут установлены в режим паузы.
![5,6 OTHERS BEEP COMMANDER DISPLAY DV EDITING [MENU]: END OTHERS BEEP COMMANDER DISPLAY DV EDITING READY RETURN [MENU]: END 8,10 DV EDITING ▶II0 : 23 : 12 : 01 IN OUT [MARK]: EXEC [MENU]: END DV EDITING ▶II0 : 25 : 20 : 05 IN OUT [MARK]: EXEC [MENU]: END](/content/2019/11/48845/images/0c1a0a6851b2bdf333435c9fb665b00d19e8679e91b3b4070a70385841ff96d2.jpg)
Notes
- If you use other than Sony equipment with the
i. DV jack, you cannot perform DV synchro-editing.
- If a tape has a blank portion between recorded portions, DV synchro-editing may not work correctly.
Errors in duplicating
If you connect your camcorder to Sony equipment with DV jack, the range of errors is within +/-5 frames. The range may become wider in the following conditions.
- The interval between DV EDITING IN and OUT is less than five seconds.
- DV EDITING IN or OUT is set at the beginning of the tape.
If you do not make connections with i.LINK cable (DV connecting cable)
The screen shows NOT READY, and you cannot select DV EDITING.
On a blank portion of the tape
You cannot set DV EDITING IN or OUT.
Примечания
- Если Вы используете аппаратуру с гнездом
DV, не относящуюся к изделиям фирмы Sony, Вы не сможете выполнять синхронный монтаж DV.
- Если на ленте имеется незаписанный участок между записанными частями, синхронный монтаж DV может не работать надлежащим образом.
Ошибка при перезаписи
Если Вы подсоединили Вашу видеокамеру к аппарату Sony с гнездом DV, то диапазон ошибок будет в пределах +/- кадров.
Диапазон может быть шире в следующих случаях.
- Интервал между установками DV EDITING IN и OUT менее пяти секунд.
- Установка DV EDITING IN или OUT выполнена в самом начале ленты.
Если Вы не выполняете подсоединений с помощью кабеля i.LINK (соединительный кабель DV)
На экране появится индикация NOT READY, и Вы не сможете выбрать установку DV EDITING.
На незаписанном участке ленты
Вы не можете выполнить установку DV EDITING IN или OUT.
Audio dubbing
You can record an audio sound to add to the original sound on a tape by connecting audio equipment or a microphone. If you connect the audio equipment, you can add sound to your recorded tape by specifying starting and ending points. The original sound will not be erased. Use the Remote Commander for this operation.
Connecting the microphone with the MIC jack
You can check the recorded picture and sound by connecting the AUDIO/VIDEO jack to a TV. The recorded sound is not output from a speaker. Check the sound by using the TV or headphones.
Connecting the microphone with the intelligent accessory shoe
Аудиоперезапись
Вы можете записывать аудиосигнал в дополнение к первоначальному звуку на ленте, подсоединив аудиоаппарат или микрофон. Если Вы подсоедините аудиопаппарат, Вы можете добавить звук на Вашу записанную ленту путем указания точек начала и окончания. Первоначальный звук не будет стерт при этом. Используйте пульт дистанционного управления для этой операции.
Подсоединение микрофона через гнездо MIC
Вы можете проверить записанное изображение и звук, подсоединив гнездо AUDIO/VIDEO к телевизору.
Записанный звук не раздается через акустическую систему. Проверьте звук с помощью телевизора или головных телефонов.
Подсоединение микрофона с помощью держателя для вспомогательных принадлежностей
Microphone (not supplied)/Микрофон (не прилагается)
Dubbing with the built-in microphones
No connection is necessary.
Note
The picture is not output from the AUDIO/VIDEO jack. Check the recorded picture on the LCD screen or in the viewfinder, as well as check the recorded sound by using a speaker or headphones.
Adding an audio sound on a recorded tape
(1) Insert your recorded tape into your camcorder.
(2) Set the POWER switch of your camcorder to PLAYER.
(3) Locate the recording start point by pressing ▶. Then press ▶ at the point where you want to start recording to set your camcorder to playback pause mode.
(4) Press AUDIO DUB on the Remote Commander.
(5) Press ■ on the Remote Commander and at the same time start playing back the audio you want to record.
The new sound is recorded in stereo 2 (ST2) during playback.
(6) Press ■ on the Remote Commander at the point where you want to stop recording.
Monitoring the new recorded sound
To play back the sound
Adjust the balance between the original sound (ST1) and the new sound (ST2) by selecting AUDIO MIX in the MENU settings (p. 87).
Аудиоперезапись
Перезапись с помощью встроенного микрофона
Никакие подсоединения не требуются.
Примечание
Сигналы изображения не будут поступать от гнезда AUDIO/VIDEO. Проверяйте записываемое изображение на экране ЖКД или в видоискателе, а записываемый звук проверяйте с использованием динамика или головных телефонов.
Добавление звукового сигнала на записанную ленту
(1) Вставьте Вашу записанную ленту в Вашу видеокамеру
(2) Установите переключатель POWER на Вашей видеокамере в положение PLAYER.
(3) Найдите место начала записи, нажимая кнопку ▶. Затем нажмите кнопку III в месте, где Вы хотите начать запись, для установки Вашей видеокамеры в режим паузы воспроизведения.
(4) Нажмите кнопку AUDIO DUB на пульте дистанционного управления.
(5) Нажмите кнопку III на пульте дистанционного управления и в то же время начните воспроизведение звука, который Вы хотите записать. Новый звук будет записан в режиме стерео 2 (ST2) во время воспроизведения.
(6) Нажмите кнопку ■ на пульте дистанционного управления в месте, где Вы хотите остановить запись.
Контроль нового записанного звука
Для воспроизведения звука
Отрегулируйте баланс между первоначальным звуком (ST1) и новым звуком (ST2), выбав команду AUDIO MIX в установках MENU (стр. 87).
![PLAYER SET HiFi SOUND AUDIO MIX NTSC PB ST1 ▲ ST2 RETURN [MENU] : END](/content/2019/11/48845/images/1f01a6ffd2b077fb3bb784488a8d37950fe7f6ecfdd17831c2301c0ec4ea57c4.jpg)
Five minutes after when you disconnect the power source or remove the battery pack, the setting of AUDIO MIX returns to the original sound (ST1) only. The factory setting is original sound only.
Notes
- New sound cannot be recorded on a tape already recorded in the 16-bit mode (32 kHz, 44.1 kHz or 48 kHz) (p. 91).
- When an external microphone is not connected, the recording will be made through the built-in microphone of your camcorder.
- New sound cannot be recorded on a tape already recorded in the LP mode.
- You cannot add audio with the AV OUT nor i, DV OUT jack.
If you make all the connections
The audio input to be recorded will take precedence over others in the following order.
• MIC (PLUG IN POWER) jack
- Intelligent accessory shoe
• Built-in microphone
If the A/V connecting cable or i.LINK cable (DV connecting cable) is connected to your camcorder
You cannot add a sound to a recorded tape.
To add new sound more precisely
Press ZERO SET MEMORY at the point where you want to stop recording later in the playback mode.
Carry out steps 3 to 5. Recording automatically stops at the point where ZERO SET MEMORY was pressed.
We recommend you to add new sound on a tape recorded with your camcorder
If you add new sound on a tape recorded with another camcorder (including DCR-TRV8E/TRV10E), the sound quality may become worse.
Через пять минут после отсоединения источника питания или снятия батарейного блока установка AUDIO MIX вернется к первоначальному звуку (ST1). Заводской установкой является только первоначальный звук.
Примечания
- Новый звук не может быть записан на ленту, уже записанную в 16-битовом режиме (32 кГц, 44,1 кГц или 48 кГц) (стр. 96).
- Если внешний микрофон не подсоединен, запись будет выполнена через встроенный микрофоне Вашей видеокамеры.
- Новый звук не может быть записан на ленту, уже записанную в режиме LP.
- Вы не можете выполнить наложение звука, используя гнездо AV OUT или гнездо DV OUT.
Если Вы сделали все подсоединения
Входной звук для записи будет иметь приоритет над другими звуками в следующей последовательности.
- MIC (PLUG IN POWER)
- Держатель для вспомогательных принадлежностей
• Встроенный микрофон
Если к Вашей видеокамере подсоединен соединительный кабель A/V или i.LINK (соединительный кабель DV)
Вы не сможете добавить звук на записанную ленту.
Для более точного добавления нового звука
Нажмите кнопку ZERO SET MEMORY в месте, где Вы хотите запись позже в режиме воспроизведения.
Выполните пункты с 3 по 5. Запись автоматически остановится в месте, где была нажата кнопка ZERO SET MEMORY.
Рекомендуется добавлять новый звук на ленту, записанную с помощью Вашей видеокамеры
Если Вы добавите звук на ленту, записанную с помощью другой видеокамеры (включая DCR-TRV8E/TRV10E), качество звука может быть хуже.
Superimposing a title
CM only
If you use a tape with cassette memory, you can superimpose the title while recording or after recording. When you play back the tape, the title is displayed for five seconds from the point where you superimposed it.
You can select one of eight preset titles and two custom titles (p. 83). You can also select the colour, size and position of titles.
Наложение титра
CM only
Если Вы используете ленту с кассетной памятью, Вы можете выполнять наложение титра во время записи или после записи. Если Вы воспроизводите ленту, титр будет отображаться в течение пяти секунд с того места, где Вы наложили его.
Вы можете выбрать один из восьми предварительно установленных титров и двух собственных титров (стр. 83). Вы можете также выбирать цвет, размер и положение титров.
(1) Press TITLE to display the title menu.
(2) Turn the SEL/PUSH EXEC dial to select □, then press the dial.
(3) Turn the SEL/PUSH EXEC dial to select the desired title, then press the dial. The title is flashing.
(4) Change the colour, size, or position, if necessary.
① Turn the SEL/PUSH EXEC dial to select the colour, size, or position, then press the dial. The item appears.
② Turn the SEL/PUSH EXEC dial to select the desired item, then press the dial.
③ Repeat steps ① and ② until the title is laid out as desired.
(5) Press the SEL/PUSH EXEC dial again to complete the setting.
In the playback, playback pause or recording mode:
The “TITLE SAVE” indicator appears on the screen for 5 seconds and the title is set.
In the standby mode:
The “TITLE” indicator appears. And when you press START/STOP to start recording, “TITLE SAVE” appears on the screen for 5 seconds and the title is set.
(1) Нажмите кнопку TITLE для отображения меню титров.
(2) Поверните диск SEL/PUSH EXEC для выбора установки ☐, а затем нажмите диск.
(3) Поверните диск SEL/PUSH EXEC для выбора нужного титра, а затем нажмите диск. Титр начнет мигать.
(4) Измените цвет, размер или положение титра, если нужно.
① Поверните диск SEL/PUSH EXEC для выбора цвета, размера или положения титра, а затем нажмите диск.
② Поверните диск SEL/PUSH EXEC для выбора нужного пункта, а затем нажмите диск.
③ Повторяйте пункты ① и ② до тех пор, пока титр не будет расположен так, как нужно.
(5) Нажмите диск SEL/PUSH EXEC для завершения установки.
В режиме воспроизведения, паузы воспроизведения или записи:
На экране появится индикатор "TITLE SAVE" на пять секунд, и установка титра будет завершена.
В режиме ожидания:
Появится индикатор "TITLE". А если Вы
нажмете кнопку START/STOP для
начала записи, на экране появится
индикатор "TITLE SAVE" на пять секунд,
и установка титра будет завершена.
If you use a cassette set to prevent accidental erasure
You cannot superimpose or erase the title. Slide the write-protect tab so that the red portion is not visible.
To use the custom title
If you want to use the custom title, select ☐ in step 2.
If you have not made any custom title,
“----...” appears on the display.
Title setting
• The title colour changes as follows :
WHITE ↔ YELLOW ↔ VIOLET ↔ RED ↔
CYAN ↔ GREEN ↔ BLUE
• The title size changes as follows :
SMALL ↔ LARGE
If you input 13 characters or more for a LARGE title, the title is automatically reduced in size after its position is set.
• The title position changes as follows :
$$
1 \longleftrightarrow 2 \longleftrightarrow 3 \longleftrightarrow 4 \longleftrightarrow 5 \longleftrightarrow 6 \longleftrightarrow 7 \longleftrightarrow 8 \longleftrightarrow 9
$$
The larger the position number, the lower the title is positioned.
When you select the title size “LARGE”, you cannot choose position 9.
One cassette can have up to about 26 titles, if one title consists of 5 characters
However, if the cassette memory is full with date, photo and cassette label data, one cassette can have only up to about 15 titles with 5 characters each.
Cassette memory capacity is as follows:
- 6 date data (maximum)
• 12 photo data (maximum)
• 1 cassette label (maximum)
При использовании кассеты с установкой для предотвращения случайного стирания
Вы не сможете выполнить наложение или стирание титра. Передвиньте лепесток для предотвращения стирания записи, так чтобы не была видна красная часть.
Для использования собственного титра
Если Вы хотите использовать собственный титр, выберите установку 📄 в пункте 2.
Если Вы не сделали никакого собственного титра, на дисплее появится индикация
$$
" - - - - \dots "
$$
Установка титра
- Цвет титра изменяется следующим образом:
- Размер титра изменяется следующим образом:
Если Вы введите 13 символов или более для титра LARGE, размер титра уменьшится автоматически после установки его положения.
- Позиция титра изменяется следующим образом:
Чем выше номер позиции титра, тем ниже расположен титр.
Если Вы выберите размер титра "LARGE", Вы не сможете выбрать положение 9.
$$
\text { WHITE (белый) } \longleftrightarrow \text { YELLOW (желтый) } \longleftrightarrow
$$
$$
\text { VIOLET (фиолетовый) } \longleftrightarrow \text { RED (красный) }
$$
$$
\leftrightarrow \text { CYAN (голубой) } \leftrightarrow \text { GREEN (зеленый) }
$$
$$
\leftrightarrow \text { BLUE (синий) }
$$
$$
\text { SMALL (маленький) } \longleftrightarrow \text { LARGE (большой) }
$$
$$
1 \leftrightarrow 2 \leftrightarrow 3 \leftrightarrow 4 \leftrightarrow 5 \leftrightarrow 6 \leftrightarrow 7 \leftrightarrow 8 \leftrightarrow 9
$$
На одной кассете может вмещаться до 26 титров, если один титр состоит из 5 символов
Однако, если если кассетная память уже содержит дату, фото и данные кассетной маркировки, то на одной кассете может вмещаться около 15 титров с 5 символам каждый.
Емкость кассетной памяти является
слеюдующей:
• Данные 6 дат (максимум)
• Данные 12 фото (максимум)
• 1 кассетная маркировка (максимум)
Erasing a title
(1) Set the POWER switch to PLAYER.
(2) Press MENU to display the menu.
(3) Turn the SEL/PUSH EXEC dial to select ☐, then press the dial.
(4) Turn the SEL/PUSH EXEC dial to select TITLEERASE, then press the dial. Title erase display appears.
(5) Turn the SEL/PUSH EXEC dial to select the title you want to erase, then press the dial. "ERASE OK?" indicator appears.
(6) Make sure the title is the one you want to erase, and turn the SEL/PUSH EXEC dial to select ERASE, then press the dial.
Стирание титра
(1) Установите переключатель POWER в положение PLAYER.
(2) Нажмите кнопку MENU для отображения меню.
(3) Поверните диск SEL/PUSH EXEC для выбора установки 📄, а затем нажмите диск.
(4) Поверните диск SEL/PUSH EXEC для выбора установки TITLE ERASE, а затем нажмите диск.
Появится индикация стирания титра.
(5) Поверните диск SEL/PUSH EXEC для выбора титра, который Вы хотите стереть, а затем нажмите диск.
Появится индикатор "ERASE OK ?".
(6) Убедитесь, что это именно тот титр,
который Вы хотите стереть, и поверните
диск SEL/PUSH EXEC для выбора
команды ERASE, а затем нажмите диск.
3,4
![CM SET P CM SEARCH TITLEERASE TITLE DSPL TAPE TITLE ERASE ALL ETC [MENU] : END](/content/2019/11/48845/images/65fc10759f96860f61f0ad1daf58962bba74cd5022a5c935e33658e82d66a64c.jpg)
5,6
![TITLE ERASE 4 PRESENT ERASE OK ? RETURN ERASE [MENU] : END](/content/2019/11/48845/images/c59ce57072e635907dd42bd43098dd957b3633385329fbfd5c97a1cb4a5c16cf.jpg)
To erase the menu display
Press MENU.
Для стирания индикации меню
Нажмите кнопку MENU.
Making your own titles
CM only
You can make up to two titles and store them in the cassette memory. Each title can have up to 20 characters.
(1) Press TITLE in the standby or PLAYER mode.
(2) Turn the SEL/PUSH EXEC dial to select , then press the dial.
(3) Turn the SEL/PUSH EXEC dial to select the first line (CUSTOM1) or second line (CUSTOM2), then press the dial.
(4) Turn the SEL/PUSH EXEC dial to select the column of the desired character, then press the dial.
(5) Turn the SEL/PUSH EXEC dial to select the desired character, then press the dial.
(6) Repeat steps 4 and 5 until you have selected all characters and completed the title.
(7) To finish making your own titles, turn the SEL/PUSH EXEC dial to select [SET], then press the dial. The title is stored in memory.
(8) Press TITLE to make the title menu disappear.
Создание Ваших собственных титров
CM only
Вы можете составить до двух титров и сохранить их в кассетной памяти.
Каждый титр может содержать до 20 символов.
(1) Нажмите кнопку TITLE в режиме ожидания или режиме PLAYER.
(2) Поверните диск SEL/PUSH EXEC для выбора установки т∅, а затем нажмите диск.
(3) Поверните диск SEL/PUSH EXEC для выбора первой строки (CUSTOM1) или второй строки (CUSTOM2), а затем нажмите диск.
(4) Поверните диск SEL/PUSH EXEC для выбора колонки с нужным символом, а затем нажмите диск.
(5) Поверните диск SEL/PUSH EXEC для выбора нужного символа, а затем нажмите диск.
(6) Повторяйте пункты 4 и 5 до тех пор, пока Вы не выберите все символы и полностью не составите титр.
(7) Для завершения составления своих собственных титров поверните диск SEL/PUSH EXEC для выбора команды [SET], а затем нажмите диск. Титр будет сохранен в памяти.
(8) Нажмите кнопку TITLE, чтобы исчезло меню титров.
![1 TITLE PRESET TITLE HELLO! HAPPY BIRTHDAY HAPPY HOLIDAYS CONGRATULATIONS! OUR SWEET BABY WEDDING. VACATION THE END [TITLE]: END](/content/2019/11/48845/images/b90580bb04c9ff49ee528ee634191b6681c55efd8666f898977293f1bdd3ea3d.jpg)
2
![TITLE SET CUSTOM1 "--------" CUSTOM2 "--------" [TITLE] : END](/content/2019/11/48845/images/2352eaa3e457e3e29fe777e7d8768c5422070a411f575c629e68bf845d432529.jpg)
![TITLE_SET RETURN [TITLE]: END](/content/2019/11/48845/images/cba14f4f043f1a19da625b2033c7171cf59f00260c938c9c53b8537e72cb6c77.jpg)
3
![TITLE_SET RETURN [TITLE] : END](/content/2019/11/48845/images/97214a071dc54a71f05e4e1a88e14bfa3e95edb1c11fe74b878fc40e79f0d596.jpg)
![TITLE SET ---- ABCDE 12345 FGHI J 67890 KLMNO ', . , /- PQRST [ ← ] UVWXY [SET] Z& ?! [TITLE]: END](/content/2019/11/48845/images/bc26ba97815846412fbe33c4fb311d818c4538df34b259debe15ea22811b7f89.jpg)
4
1
![TITLE SET ---- ABCDE 12345 FGHIJ 67890 KLMNO ', . /- PQRST [ ← ] UVWXY [SET] Z& ?! [TITLE]: END](/content/2019/11/48845/images/d5f737358a42d5989306290c313767c22e2134935ba9329bddfabae14d162a95.jpg)
2
![TITLE SET ---- ABCDE 12345 FGHI J 67890 KLMNO ', . , /- PDRST [ ← ] UVWXY [SET] Z& ?! [TITLE]: END](/content/2019/11/48845/images/63f0404f3e84ce91e943fbf6dee064bc1c9529a527c81fb255649d426871acfe.jpg)
3
![TITLE SET ---- ABCDE 12345 FGHI J 67890 KLMNO ' . . /- PORST [ ← ] UVWXY [SET] Z& ?! [TITLE]: END](/content/2019/11/48845/images/f9a629eeed644ec96ec9895bffac94cea048bdde74b57f0b4d2856b9a5772ab1.jpg)
4
![TITLE SET S____________________________ ABCDE 12345 FGHI J 67890 KLMNO ' . . /- PQRS [ ← ] UVWXY [SET] Z& ?! [TITLE]: END](/content/2019/11/48845/images/03a8f749bab660cd8d89f990bead1fa2c48c9bf6444bf524f08b4f0c275b8e58.jpg)
To change a title you have stored
In step 3, select CUSTOM1 or CUSTOM2, depending on which title you want to change, then press the SEL/PUSH EXEC dial. Turn the SEL/PUSH EXEC dial to select [←], then press the dial to delete the title. The last character is erased. Enter the new title as desired.
If you take 5 minutes or longer to enter characters in the standby mode while a cassette is in your camcorder
The power automatically goes off. The characters you have entered remain stored in memory. Set the POWER switch to OFF once and then to CAMERA again, then proceed from step 1. We recommend setting the POWER switch to PLAYER or removing the cassette so that your camcorder does not automatically turn off while you are entering title characters.
To delete the title
Select [←]. The last character is erased.
Создание Ваших собственных титров
Для изменения сохраненного в памяти титра
В пункте 3 выберите установку CUSTOM1 или CUSTOM2, в зависимости от титра, который Вы хотите изменить, а затем нажмите диск SEL/PUSH EXEC. Поверните диск SEL/PUSH EXEC для выбора установки [←], а затем нажмите диск для удаления титра. Последний символ будет стерт. Введите новый нужный титр.
Если Вы вводите символы 5 минут или более в режиме ожидания в то время, когда кассета находится в Вашей видеокамере
Питание выключится автоматически.
Символы, которые Вы ввели, сохранятся в памяти видеокамеры. Установите сначала переключатель POWER в положение OFF, а затем снова в положение CAMERA, а затем начните с пункта 1. Рекомендуется установить переключатель POWER в положение PLAYER или вынуть кассету, чтобы Ваша видеокамера автоматически не выключалась во время ввода символов титра.
Для удаления титра
Выберите установку [←]. Последний символ будет стерт.
Labeling a cassette
CM only
If you use a tape with cassette memory, you can label a cassette. The label can consist of up to 10 characters and is stored in cassette memory. When you insert the labeled cassette and turn the power on, the label is displayed on the LCD screen, in the viewfinder, or on the TV screen.
(1) Insert the cassette you want to label.
(2) Set the POWER switch to PLAYER.
(3) Press MENU to make the menu display appear.
(4) Turn the SEL/PUSH EXEC dial to select ☐, then press the dial.
(5) Turn the SEL/PUSH EXEC dial to select TAPE TITLE, then press the dial.
(6) Turn the SEL/PUSH EXEC dial to select the column of the desired character, then press the dial.
(7) Turn the SEL/PUSH EXEC dial to select the desired character, then press the dial.
(8) Repeat steps 6 and 7 until you finish the label.
(9) Turn the SEL/PUSH EXEC dial to select [SET], then press the dial.
The label is stored in memory.
4,5
![CM SET CM SEARCH TITLEERASE TITLE DSPL TAPE TITLE ERASE ALL [0] [0] [0] [0] [0] [0] [0] [0] [0] [0] [0] [0] [0] [0] [0] [0] [0] [0] [0] [0] [0] [0] [0] [0] [0] [0] [0] [0] [0] [0] [0] [0] [0] [0] [M] CM SET CM SEARCH TITLEERASE TITLE DSPL TAPE TITLE ERASE ALL TAPE TITLE A B C D E 12345 F G H I J 67890 K L M N O ', /- P Q R S T [ ← ] U V W X Y [SET] Z & ?! [M] [M] [M] [M] [M] [M] [M] [M] [M] [M] [M] [M] [M]](/content/2019/11/48845/images/7ed24ed15254567a300a903f1cd9836c0997429c6d41c34f549259d0264f3d41.jpg)
Маркировка кассеты
CM only
Если Вы используете ленту с кассетной памятью, Вы можете выполнить маркирову кассеты. Маркировка может состоять из 10 символов и храниться в памяти кассеты. Если Вы вставите кассету с маркировкой и включите питание, то маркировка будет отображена на экране ЖКД, в видоискателе или на экране телевизора.
(1) Вставьте кассету, которую Вы хотите промаркировать.
(2) Установите переключатель POWER в положение PLAYER.
(3) Нажмите кнопку MENU, чтобы появилась индикация меню.
(4) Поверните диск SEL/PUSH EXEC для выбора установки 📄, а затем нажмите диск.
(5) Поверните диск SEL/PUSH EXEC для выбора установки TAPE TITLE, а затем нажмите диск.
(6) Поверните диск SEL/PUSH EXEC для выбора колонки с нужным символом, а затем нажмите диск.
(7) Поверните диск SEL/PUSH EXEC для выбора нужного символа, а затем нажмите диск.
(8) Повторяйте пункты 6 и 7 до тех пор, пока не завершите маркировку.
(9) Поверните диск SEL/PUSH EXEC для выбора команды [SET], а затем нажмите диск.
Маркировка сохранена в памяти.
6-8
![TAPE TITLE CTU ---- ABCDCE 12345 FGHJ 67890 KLMO' ', /- PQRST [ ← ] UVWXY [SET] Z& ?! [MENU] : END TAPE TITLE CTU ---- ABCDCE 12345 FGHJ 67890 KLMO' ', /- PQRST [ ← ] UVWXY [SET] Z& ?! [MENU] : END](/content/2019/11/48845/images/e772be14a5f432d6c605bb4e2698ff343cfab8c3f894dac58e548640cb80bbe2.jpg)
![TAPE TITLE ---- ABCDE 12345 FGHJ 67890 KLMNO ', /- PQRST [ ← ] UVWXY [SET] Z& ?! [MENU] : END TAPE TITLE M---- ABCDE 12345 FGHJ 67890 KLMNO ', /- PQRST [ ← ] UVWXY [SET] Z& ?! [MENU] : END](/content/2019/11/48845/images/770300d5946bb9e3d39b4b7fe84373c6583941c6f141705d66a9ec8bd1bf0d5b.jpg)
To erase a character
In step 6 turn the SEL/PUSH EXEC dial to select [←], then press the dial. The last character is erased.
To change the label you have made
Insert the cassette to change the label, and operate in the same way to make a new label.
If you use a cassette set to prevent accidental erasure
You cannot label it. Slide the write-protect tab so that the red portion is not visible.
If the ⬇ mark appears in step 5
The cassette memory is full. If you erase the title in the cassette, you can label it.
If you have superimposed titles in the cassette When the label is displayed, up to 4 titles also appear.
When the “----” indicator has fewer than 10 spaces
The cassette memory is full.
The “----” indicates the number of characters you can select for the label.
Для стирания символа
В пункте 6 поверните диск SEL/PUSH EXEC для выбора установки [←], а затем нажмите диск. Последний символ будет стерт.
Для изменения выполненной маркировки
Вставьте кассету для изменения маркировки и выполните те же действия, что и при маркировке новой кассеты.
Если Вы используете кассету с установкой защиты от случайного стирания
Вы не сможете выполнить маркировку кассеты. Передвиньте лепесток защиты записи, так чтобы красная часть его была не видна.
Если в пункте 5 появится знак Ⓕ️
Кассетная память переполнена. Если Вы сотрете титр на кассете, Вы можете выполнить маркировку кассеты.
Если Вы выполнили наложение титров на кассете
Когда появится маркировка, появятся также до 4 титров.
Если индикатор “----” имеет менее 10 пробелов
Кассетная память переполнена.
Индикатор “----” указывает количество символов, которое Вы можете выбрать для маркировки.
To change the mode settings in the MENU settings, select the menu items with the SEL/PUSH EXEC dial. The factory settings can be partially changed. First, select the icon, then the menu item and then the mode.
(1) In the standby or PLAYER mode, press MENU.
(2) Turn the SEL/PUSH EXEC dial to select the desired icon, then press the dial to set.
(3) Turn the SEL/PUSH EXEC dial to select the desired item, then press the dial to set.
(4) Turn the SEL/PUSH EXEC dial to select the desired mode, and press the dial to set.
(5) If you want to change other items, select ➕ RETURN and press the dial, then repeat steps from 2 to 4.
For details, see “Selecting the mode setting of each item” (p. 88).
![1 CAMERA PLAYER MENU MANUAL SET P EFFECT WHT BAL AUTO SHTR [MENU] : END MANUAL SET P EFFECT [MENU] : END MEMORY MANUAL SET WHT BAL AUTO SHTR [MENU] : END](/content/2019/11/48845/images/669bbd7618076d03a29e16c272c03a32dcabfcfa549e795e600c3fe05e56410e.jpg)
Для изменения установок режима в установках MENU выберите пункты меню с помощью диска SEL/PUSH EXEC. Заводские установки могут быть частично изменены. Сначала выберите пиктограмму, затем пункт меню, а затем режим.
(1) В режиме ожидания или режиме PLAYER нажмите кнопку MENU.
(2) Поверните диск SEL/PUSH EXEC для выбора нужной пиктограммы, а затем нажмите диск для выполнения установки.
(3) Поверните диск SEL/PUSH EXEC для выбора нужной пиктограммы, а затем нажмите диск для выполнения установки.
(4) Поверните диск SEL/PUSH EXEC для выбора нужной пиктограммы, а затем нажмите диск для выполнения установки.
(5) Если Вы хотите изменить другие пункты, выберите команду ➕ RETURN, а затем нажмите диск, после чего повторите действия пунктов со 2 по 4.
Подробные сведения приведены в разделе “Выбор установок режима по каждому пункту” (стр. 93).
Menu items are displayed as the following icons:
TM MANUAL SET
CAMERA SET
PLAYER SET
LCD/VF SET
MEMORY SET (DCR-TRV10E only)
CM SET
TAPE SET
SETUP MENU
ETC OTHERS
English
Нажмите кнопку MENU.
Пункты меню отображаются в виде приведенных ниже пиктограмм:
M MANUAL SET
CAMERA SET
PLAYER SET
LCD/VF SET
MEMORY SET
(только модель DCR-TRV10E)
CM SET
TAPE SET
SETUP MENU
ETC OTHERS
Selecting the mode setting of each item ● is the factory setting.
Menu items differ depending on the position of the POWER switch.
| Icon/item | Mode | Meaning | POWER switch |
| M P EFFECT | | To add special effects like those in films or on the TV to images (p. 49) | CAMERA PLAYER |
| WHT BAL | | To adjust the white balance (p. 54) | CAMERA MEMORY |
| AUTO SHTR | ● ON | To automatically activate the electronic shutter when shooting in bright conditions | CAMERA MEMORY |
| OFF | To not automatically activate the electronic shutter even when shooting in bright conditions |
| C D ZOOM | ON | To activate digital zoom. More than 10× to 40× zoom is performed digitally (p. 24) | CAMERA MEMORY |
| ● OFF | To deactivate digital zoom. Up to 10× zoom is carried out. |
| 16:9WIDE | ● OFF | — | CAMERA |
| ON | To record a 16:9 wide picture (p. 44) |
| STEADYSHOT | ● ON | To compensate for camera-shake | CAMERA MEMORY |
| OFF | To cancel the SteadyShot function. Natural pictures are produced when shooting a stationary object with a tripod. |
| N.S. LIGHT | ● ON | To use the NightShot Light function (p. 28) | CAMERA MEMORY |
| OFF | To cancel the NightShot Light function |
Notes on the SteadyShot function
- The SteadyShot function will not correct excessive camera-shake.
- Attachment of a conversion lens (not supplied) may influence the SteadyShot function.
If you cancel the SteadyShot function
The SteadyShot off indicator "ψ" appears. Your camcorder prevents excessive compensation for camera-shake.
| Icon/item | Mode | Meaning | POWER switch |
| HiFi SOUND | ● STEREO | To play back a stereo tape or dual sound track tape with main and sub sound | PLAYER |
| 1 | To play back a stereo tape with the left sound or a dual sound tape with main sound |
| 2 | To play back a stereo tape with the right sound or a dual sound track tape with sub sound |
| AUDIO MIX | | To adjust the balance between the stereo 1 and stereo 2 (p. 77) | PLAYER |
 |
| NTSC PB | ● ON PAL TV | To playback a tape recorded on your camcorder on a PAL system TV | PLAYER |
| NTSC 4.43 | To playback a tape recorded in the NTSC colour system on a TV with the NTSC 4.43 mode |
| LCD B. L. | ● BRT NORMAL | To set the brightness on the LCD screen normal | PLAYER CAMERA MEMORY |
| BRIGHT | To brighten the LCD screen |
| LCD COLOUR | | To adjust the colour on the LCD screen, turn and press the SEL/PUSH EXEC dial | PLAYER CAMERA MEMORY |
| VF BRIGHT | |  | PLAYER CAMERA MEMORY |
Note on AUDIO MIX
When playing back a tape recorded in the 16-bit mode, you cannot adjust the balance.
Note on the playback of the NTSC tapes
When you play back a tape on a Multi System TV, select the best mode while viewing the picture on the TV.
Notes on LCD B.L.
- When you select “BRIGHT”, battery life is reduced by about 10 percent during recording.
- When you use power sources other than the battery pack, “BRIGHT” is automatically selected.
| Icon/item | Mode | Meaning | POWER switch |
| CONTINUOUS (DCR-TRV10E only) | ● OFF | Not to record continuously | MEMORY |
| ON | To record 3 or 4 pictures continuously (p. 107) |
| MULTI SCRN | To record 9 picutures continuously (p. 107) |
| QUALITY (DCR-TRV10E only) | ● FINE | To record still pictures in the fine image quality mode, using the Memory Stick | PLAYER MEMORY |
| STANDARD | To record still pictures in the standard image quality mode, using the Memory Stick |
| FLD./FRAME (DCR-TRV10E only) | ● FIELD | To record moving subjects | MEMORY |
| FRAME | To record stopping subjects in high quality |
| PRINT MARK (DCR-TRV10E only) | ON | To write a print mark on the recorded still images you want to print out later | PLAYER MEMORY |
| ● OFF | Not to write print marks on still pictures |
| PROTECT (DCR-TRV10E only) | ON | To protect selected still pictures against accidental erasure (p. 121) | PLAYER MEMORY |
| ● OFF | Not to protect still pictures |
| SLIDE SHOW (DCR-TRV10E only) | | To play back images in a continuous loop (p. 127) | MEMORY |
| DELETE ALL (DCR-TRV10E only) | | To delete all the images (p. 124) | MEMORY |
| FORMAT (DCR-TRV10E only) | | To format Memory Sticks | MEMORY |
| PHOTO SAVE (DCR-TRV10E only) | | To duplicate still pictures (p. 112) | PLAYER |
| CM SEARCH | ● ON | To search using cassette memory (p. 66) | PLAYER |
| OFF | To search without using cassette memory |
| TITLEERASE | | To erase the title you have superimposed (p. 82) | PLAYER CAMERA |
| TITLE DSPL | ● ON | To display the title you have superimposed | PLAYER |
| OFF | Not to display the title |
| TAPE TITLE | | To label a cassette (p. 85) | PLAYER CAMERA |
| ERASE ALL | | To erase all the data in cassette memory | PLAYER CAMERA |
| REC MODE | ● SP | To record in the SP (Standard Play) mode | CAMERA |
| LP | To increase the recording time to 1.5 times the SP mode |
| AUDIO MODE | ● 12BIT | To record in the 12-bit mode (two stereo sounds) | PLAYER CAMERA |
| 16BIT | To record in the 16-bit mode (the one stereo sound with high quality) |
| REMAIN | ● AUTO | To display the remaining tape bar:• for about 8 seconds after your camcorder is turned on and calculates the remaining amount of tape• for about 8 seconds after a cassette is inserted and your camcorder calculates the remaining amount of tape• for about 8 seconds after ▶ is pressed in PLAYER mode• for about 8 seconds after DISPLAY is pressed to display the screen indicators• for the period of tape rewinding, forwarding or picture search in the PLAYER mode | PLAYER CAMERA |
| ON | To always display the remaining tape indicator |
| DATA CODE | ● DATE/CAM | To display date, time and various settings during playback | PLAYER |
| DATE | To display date and time during playback |
Notes on the LP mode
- When you record a tape in the LP mode on your camcorder, we recommend playing the tape on your camcorder. When you play back the tape on other camcorders or VCRs, noise may occur in pictures or sound.
- When you record in the LP mode, we recommend using a Sony Excellence/Master mini DV cassette so that you can get the most out of your camcorder.
- You cannot make audio dubbing on a tape recorded in the LP mode. Use the SP mode for the tape to be audio dubbed.
- When you record in the SP and LP modes on one tape or you record some scenes in the LP mode, the playback picture may be distorted or the time code may not be written properly between scenes.
Notes on AUDIO MODE
- You cannot dub audio sound on a tape recorded in the 16BIT mode.
- When playing back a tape recorded in the 16-bit mode, you cannot adjust the balance in AUDIO MIX.
| Icon/item | Mode | Meaning | POWER switch |
| CLOCK SET | | To reset the date or time (p. 98) | CAMERA MEMORY |
| LTR SIZE | ●NORMAL | To display selected menu items in normal size | PLAYER CAMERA MEMORY |
| 2× | To display selected menu items at twice the normal size |
| DEMO MODE | ●ON | To make the demonstration appear | CAMERA |
| OFF | To cancel the demonstration mode |
| WORLD TIME | | To set the clock to the local time. Turn the SEL/PUSH EXEC dial to set a time difference. The clock changes by the time difference you set here. If you set the time difference to 0, the clock returns to the originally set time. | CAMERA MEMORY |
| BEEP | ●MELODY | To output the melody when you start/stop recording or when an unusual condition occurs on your camcorder | PLAYER CAMERA MEMORY |
| NORMAL | To output the beep instead of the melody |
| OFF | To cancel the melody and beep sound |
| COMMANDER | ●ON | To activate the Remote Commander supplied with your camcorder | PLAYER CAMERA MEMORY |
| OFF | To deactivate the Remote Commander to avoid remote control misoperation caused by other VCR's remote control |
| DISPLAY | ●LCD | To show the display on the LCD screen and viewfinder | PLAYER CAMERA MEMORY |
| V-OUT/LCD | To show the display on the TV screen, LCD screen and viewfinder |
| REC LAMP | ●ON | To light up the camera recording lamp at the front of your camcorder | CAMERA MEMORY |
| OFF | To turn the camera recording lamp off so that the subject is not aware of the recording |
| DV EDITING (DCR-TRV10E only) | | To duplicate the desired portion on a tape by simply selecting the scenes to edit, using other equipment connected with an i.LINK cable (DV connecting cable) (p. 74) | PLAYER |
Notes on DEMO MODE
- You cannot select DEMO MODE when a cassette is inserted in your camcorder.
- DEMO MODE is set to STBY (Standby) at the factory and the demonstration starts about 10 minutes after you have set the POWER switch to CAMERA without a cassette inserted.
Note that you cannot select STBY of DEMO MODE in the MENU settings.
- When NIGHTSHOT is set to ON, the NIGHTSHOT indicator appears in the viewfinder or on the LCD screen and you cannot select DEMO MODE in the MENU settings.
In more than 5 minutes after removing the power source
The “AUDIO MIX”, “COMMANDER” and “HiFi SOUND” items are returned to their factory settings. The other menu items are held in memory even when the battery is removed.
Русский
Выбор установок режима по каждому пункту ● заводская установка.
Пункты меню отличаются в зависимости от положения переключателя POWER.
| Пиктограмма/пункт | Режим | Предназначение | Переключатель POWER |
| M P EFFECT | | Для добавления специальных эффектов,подобно изображениям в кинофильмах или на экранах телевизоров (стр. 49) | CAMERA PLAYER |
| WHT BAL | | Для регулировки баланса белого (стр. 54) | CAMERA MEMORY |
| AUTO SHTR | ● ON | Для автоматического срабатывания электронного затвора при съемке в ярких условиях | CAMERA MEMORY |
| OFF | Для того, чтобы электронный затвор не срабатывал автоматически даже при съемке в ярких условиях |
| C D ZOOM | ON | Для приведение в действие цифрового вариообъектива. Наезд видеокамеры в пределах от 10× до 40× выполняется цифровым методом (стр. 24) | CAMERA MEMORY |
| ● OFF | Для отключения цифрового вариообъектива. Наезд видеокамеры до 10× выполняется оптическим способом. |
| 16:9WIDE | ● OFF | — | CAMERA |
| ON | Для записи широкоэжранного изображения 16:9 (стр. 44) |
| STEADYSHOT | ● ON | Для компенсации подрагивания видеокамеры | CAMERA MEMORY |
| OFF | Для отмены функции устойчивой съемки. При съемке стационарного объекта с помощью треноги получаются очень естественные изображения. |
| N.S. LIGHT | ● ON | Для использования функции подсветки для ночной съемки (стр. 28) | CAMERA MEMORY |
| OFF | Для отмены функции подсветки для ночной съемки |
Примечания по функции устойчивой съемки
- Функция устойчивой съемки не в состоянии компенсировать чрезмерное подрагивание видеокамеры.
- Использование преобразовательного объектива (не прилагается) может повлиять на функцию устойчивой съемки.
Если Вы отмените функцию устойчивой съемки
Появится индикатор устойчивой съемки "ФИ" . Ваша видеокамера не будет компенсировать подрагивание видеокамеры.
| Пиктограмма/пункт | Режим | Предназначение | ПереключательPOWER |
| HiFi SOUND | ● STEREO | Для воспроизведения стереофонической ленты или же ленты с дорожкой двойного звучания с основным и вспомогательным звуком | PLAYER |
| 1 | Для воспроизведения стереофонической ленты со звуком левого канала или же ленты двойного звучания с основным звуком |
| 2 | Для воспроизведения стереофонической ленты со звуком правого канала или же ленты двойного звучания с вспомогательным звуком |
| AUDIO MIX | | Для регулировки баланса между стереофоническим каналом 1 и стереофоническим каналом 2 (стр. 77) | PLAYER |
 |
| NTSC PB | ● ON PAL TV | Для воспроизведения ленты, записанной на Вашей видеокамере, на телевизоре системы PAL | PLAYER |
| NTSC 4.43 | Для воспроизведения ленты, записанной в системе цветного телевидения NTSC, на телевизоре с системой NTSC 4.43 |
| LCD B. L. | ● BRT NORMAL | Для установки нормальной яркости на экране ЖКД | PLAYERCAMERAMEMORY |
| BRIGHT | Для более яркого экрана ЖКД |
| LCD COLOUR | | Для регулировки цвета на экране ЖКД, поверните и нажмите диск SEL/PUSH EXEC | PLAYERCAMERAMEMORY |
| [SIGNATURES] |
| VF BRIGHT | | Светл  мнее | PLAYERCAMERAMEMORY |
| Для регулировки яркости на экране видоискателя, поверните и нажмите диск SEL/PUSH EXEC | PLAYERCAMERAMEMORY |
| Темне  етлее |
Примечания по функции AUDIO MIX
При воспроизведении ленты, записанной в 16-битовом режиме, Вы не можете регулировать баланс.
Примечание по воспроизведению лент NTSC
При воспроизведении ленты на мультисистемном телевизоре выберите наилучший режим во время просмотра изображения на экране телевизора.
Примечания по режиму LCD В.Л.
- Если Вы выберите установку "BRIGHT", срок службы батарейного блока сократится примерно на 10% при записи.
- При использовании источников питания, отличных от батарейного блока, автоматически будет выбрана установка “BRIGHT”.
| Пиктограмма/пункт | Режим | Предназначение | Переключатель POWER |
| CONTINUOUS (Только модель DCR-TRV10E) | ● OFF | Чтобы не выполнять запись непрерывно | MEMORY |
| ON | Для записи 3 или 4 изображений непрерывно (стр. 107) |
| MULTI SCRN | Для записи 9 изображений непрерывно (стр. 107) |
| QUALITY (Только модель DCR-TRV10E) | ● FINE | Для записи неподвижных изображений в режиме высокого качества с использованием Memory Stick | PLAYER MEMORY |
| STANDARD | Для записи неподвижных изображений в режиме стандартного качества с использованием Memory Stick |
| FLD./FRAME (Только модель DCR-TRV10E) | ● FIELD | Для записи подвижных объектов | MEMORY |
| FRAME | Для записи останавливающихся объектов в режиме высокого качества |
| PRINT MARK (Только модель DCR-TRV10E) | ON | Для записи печатной метки на записанных неподвижных изображениях, которые Вы захотите распечатать позже | PLAYER MEMORY |
| ● OFF | Для того, чтобы не записывать печатных меток на неподвижных изображениях |
| PROTECT (Только модель DCR-TRV10E) | ON | Для защиты выбранных неподвижных изображений от случайного стирания (стр. 121) | PLAYER MEMORY |
| ● OFF | Для отмены защиты неподвижных изображений. |
| SLIDE SHOW (Только модель DCR-TRV10E) | | Для воспроизведения изображений по непрерывному циклу (стр. 127) | MEMORY |
| DELETE ALL (Только модель DCR-TRV10E) | | Для удаления всех изображений (стр. 124) | MEMORY |
| FORMAT (Только модель DCR-TRV10E) | | Для форматирования Memory Stick | MEMORY |
| PHOTO SAVE (Только модель DCR-TRV10E) | | Для перезаписи неподвижных изображений (стр. 112) | PLAYER |
| CM SEARCH | ● ON | Для поиска с помощью кассетной памяти (стр. 66) | PLAYER |
| OFF | Для поиска без помощи кассетной памяти |
| TITLEERASE | | Для стирания наложенного Вами титра (стр. 82) | PLAYER CAMERA |
| TITLE DSPL | ● ON | Для отображения наложенного Вами титра | PLAYER |
| OFF | Для того, чтобы не отображать титр |
| TAPE TITLE | | Для маркировки кассеты (стр. 85) | PLAYER CAMERA |
| ERASE ALL | | Для стирания всех данных в кассетной памяти | PLAYER CAMERA |
| REC MODE | ● SP | Для записи в режиме SP (стандартное воспроизведение) | CAMERA |
| LP | Для увеличения времени записи в 1,5 раза по сравнению с режимом SP |
| AUDIO MODE | ● 12BIT | Для записи в 12-битовом режиме (два стереофонических звука) | PLAYER CAMERA |
| 16BIT | Для записи в 16-битовом режиме (один стереофонический высококачественный звук) |
| REMAIN | ● AUTO | Для отображения полосы оставшейся ленты:• около 8 секунд после того, как видеокамера включится и вычислит оставшееся количество ленты• около 8 секунд после того, как будет вставлена кассета и видеокамера вычислит оставшееся количество ленты• около 8 секунд после нажатия кнопки ▶ в режиме PLAYER• около 8 секунд после нажатия кнопки DISPLAY для отображения экранных индикаторов• в течение времени ускоренной перемотки ленты назад, вперед или поиска изображения в режиме PLAYER | PLAYER CAMERA |
| ON | Для постоянного отображения индикатора оставшейся ленты |
| DATA CODE | ● DATE/CAM | Для отображения даты, времени и различных установок во время воспроизведения | PLAYER |
| DATE | Для отображения даты и времени во время воспроизведения |
Примечания по режиму LP
- Если Вы выполняете запись на ленту в режиме LP на Вашей видеокамере, рекомендуется воспроизводить ленту на Вашей же видеокамере. При воспроизведении ленты на других видеокамерах или КВМ, изображение и звук могут быть с помехами.
- При выполнении записи в режиме LP рекомендуется использовать кассеты Sony Excellence/ Master мини DV, так чтобы получить максимальную отдачу от Вашей видеокамеры.
- Вы не можете выполнять аудиоперезапись на ленте, записанной в режиме LP. Используйте режим SP для ленты, на которой Вы будете выполнять аудиоперезапись.
- Если Вы выполняете запись в режимах SP или LP на ленте или же BYI записываете некоторые эпизоды в режиме LP, воспроизводимое изображение может быть искажено или же временной код может быть не записан надлежащим образом между эпизодами.
Примечания по режиму AUDIO MODE
- Вы не можете выполнять перезапись звука на ленте, записанной в режиме 16BIT.
- При воспроизведении ленты в 16-битовом режиме Вы не можете регулировать баланс в установке AUDIO MIX.
| Пиктограмма/пункт | Режим | Предназначение | Переключатель POWER |
| CLOCK SET | | Для переустановки даты или времени (стр. 98) | CAMERA MEMORY |
| LTR SIZE | ●NORMAL | Для отображения выбранных пунктов меню с обычным размером | PLAYER CAMERA MEMORY |
| 2× | Для отображения выбранных пунктов меню с размером вдвое больше обычного |
| DEMO MODE | ●ON | Для того, чтобы появилась демонстрация | CAMERA |
| OFF | Для отмены режима демонстрации |
| WORLD TIME | | Для установки часов на местное время. Поверните диск SEL/PUSH EXEC для установки разницы во времени. Здесь устанавливаются зменения часов на разницу во времени. Если Вы установите разницу во времени на 0, часы вернутся к первоначально установленному времени. | CAMERA MEMORY |
| BEEP | ●MELODY | Для получения выходного мелодичного сигнала при пуске/остановке записи или же при необычных условиях функционирования Вашей видеокамеры. | PLAYER CAMERA MEMORY |
| NORMAL | Для получения выходного зуммерного сигнала вместо мелодии |
| OFF | Для отмены мелодии и зуммерного сигнала |
| COMMANDER | ●ON | Для приведения в действие пульта дистанционного управления, прилагаемого к Вашей видеокамере | PLAYER CAMERA MEMORY |
| OFF | Для выключения пульта дистанционного управления во избежание его неправильного срабатывания, вызванного функционированием пульта дистанционного управления другого КВМ |
| DISPLAY | ●LCD | Для отображения индикации на экране ЖКД и в видоискателе | PLAYER CAMERA MEMORY |
| V-OUT/LCD | Для отображения индикации на экране телевизора, экране ЖКД и в видоискателе |
| REC LAMP | ●ON | Для высвечивания лампочки записи на передней панели видеокамеры | CAMERA MEMORY |
| OFF | Для выключения лампочки записи, чтобы человек, съемку которого Вы производите, не мог распознать, что выполняется запись |
| DV EDITING (Только модель DCR-TRV10E) | | Для перезаписи нужного участка на ленте путем простого выбора эпизодов для монтажа, с использованием другой аппаратуры, подсоединенной с помощью с помощью кабеля i.LINK (соединительный кабель DV) (стр. 74) | PLAYER |
Примечания по режиму DEMO MODE
- Вы не можете выбрать команду DEMO MODE, если кассета вставлена в Вашу видеокамеру.
- Команда DEMO MODE установлена в положение STBY (ожидание) на предприятии-изготовителе, и демонстрация начнется примерно через 10 минут после того, как Вы установите переключатель POWER в положение CAMERA без вставленной кассеты. Имейте в виду, что Вы не можете выбрать положение STBY команды DEMO MODE в установках MENU.
- Если команда NIGHTSHOT установлена в положение ON, то в видоискателе или на экране ЖКД появится индикация “NIGHTSHOT”, и Вы не сможете выбрать команду DEMO MODE в установках MENU.
Если после извлечения источника питания пройдет более 5 минут
Пункты "AUDIO MIX", "COMMANDER" и "HiFi SOUND" вернутся к заводским установкам. Другие установки меню будут оставаться в памяти, даже если будет вынут батарейный блок.
Resetting the date and time
The clock is set at the factory to London time for United Kingdom to Paris time for the other European countries.
If you do not use your camcorder for about a half year, the date and time settings may be released (bars may appear) because the vanadium-lithium battery installed in your camcorder will have been discharged.
First, set the year, then the month, the day, the hour and then the minute.
(1) While your camcorder is in the standby mode, press MENU to display the MENU settings.
(2) Turn the SEL/PUSH EXEC dial to select ☐, then press the dial.
(3) Turn the SEL/PUSH EXEC dial to select CLOCK SET, then press the dial.
(4) Turn the SEL/PUSH EXEC dial to adjust the desired year, then press the dial.
(5) Set the month, day and hour by turning the SEL/PUSH EXEC dial and pressing the dial.
(6) Set the minute by turning the SEL/PUSH EXEC dial and pressing the dial by the time signal. The clock starts to move.
(7) Press MENU to make the MENU settings disappear.
Переустановка даты и времени
Часы установлены на предприятии-
изготовителе на время Лондона для моделей
Соединенного Королевства и на время
Парижа для других европейских моделей.
Если Вы не использовали Вашу видеокамеру около полугода, установки даты и времени могут исчезнуть (появятся черточки), поскольку ванадиево-литиевая батарейка, установленная в Вашей видеокамере, разрядится.
Сначала установите год, затем месяц, день, час и минуту.
(1) В режиме ожидания видеокамеры нажмите кнопку MENU для отображения установок MENU.
(2) Поверните диск SEL/PUSH EXEC для выбора индикации ☐, а затем нажмите диск.
(3) Поверните диск SEL/PUSH EXEC для выбора команды CLOCK SET, а затем нажмите диск.
(4) Поверните диск SEL/PUSH EXEC для выбора нужного года, а затем нажмите диск.
(5) Установите месяц, день и час путем вращения диска SEL/PUSH EXEC и нажимания диска.
(6) Установите минуту путем вращения диска SEL/PUSH EXEC и нажимания диска в момент передачи сигнала точного времени. Часы начнут функционировать.
(7) Нажмите кнопку MENU для того, чтобы исчезли установки MENU.
The year changes as follows:
Год изменяется следующим образом:
If you do not set the date and time
“--:--:-” is recorded on the tape and the Memory Stick (DCR-TRV10E only).
Note on the time indicator
The internal clock of your camcorder operates on a 24-hour cycle.
Если Вы не установите дату и время
На ленте и плате памяти Memory Stick (только модель DCR-TRV10E) будет записана индикация “- -:- -:- -”.
Примечание по индикатору времени
Встроенные часы Вашей видеокамеры работают в 24-часовом режиме.
Using a Memory Stick-introduction
- DCR-TRV10E only
You can record and play back still images on a Memory Stick supplied with your camcorder. You can easily play back, re-record or delete still images. You can also record images from a mini DV tape on a Memory Stick or vice versa. You can exchange image data with other equipment such as a personal computer etc., using the Serial port adaptor for Memory Stick supplied with your camcorder or MSAC-PC1 PC card adaptor for Memory Stick (not supplied).
Still images
Record the still image on a Memory Stick. Play back the picture with your PC. See page 117 for details.
Using a Memory Stick
When you use a Memory Stick
Использование Memory Stick - Введение
- Только модель DCR-TRV10E
Вы можете записывать и воспроизводить неподвижные изображения на Memory Stick, прилагаемой к Вашей видеокамере. Вы легко можете выполнять воспроизведение, перезапись или удаление неподвижных изображений.
Кроме этих операций, Вы также можете записывать изображение с ленты мини DV на Memory Stick или наоборот. Вы можете выполнять обмен данных изображения с другой аппаратурой, такой как персональный компьютер и т.п., используя адаптер последовательного порта для Memory Stick, прилагаемой к Вашей видеокамере или адаптер PC-карты MSAC-PC1 для Memory Stick (не прилагается).
Неподвижные изображения
Запишите неподвижное изображение на Memory Stick. Воспроизведите изображение с помощью Вашего персонального компьютера. Подробные сведения приведены на стр. 117.
Использование Memory Stick
Если Вы используете Memory Stick
- You cannot record or erase still images when the write-protect tab on the Memory Stick is set to LOCK.
- You can format Memory Sticks. You can also protect still images and write print marks on still images in Memory Sticks.
- We recommend backing up important data.
- When the ACCESS lamp is flashing, never remove the Memory Stick.
- Image data may be damaged in the following cases:
- If you remove the Memory Stick or turn the power off when the ACCESS lamp is flashing
-
If you use Memory Sticks near magnets or magnet fields such as those of speakers and televisions.
-
Вы не можете записывать или стирать неподвижные изображения, если лепесток защиты записи на Memory Stick установлен в положение LOCK.
- Вы можете отформатировать Memory Sticks. Вы также можете защитить неподвижные изображения и записать знаки печати на неподвижных изображениях с помощью Memory Sticks.
- Рекомендуется выполнять копии важных данных.
- Если мигает лампочка ACCESS, никогда не вынимайте Memory Stick в эту время.
- Данные изображения могут быть повреждены в следующих случаях:
– Если Вы вынули Memory Stick или выключили питание в то время, когда мигает лампочка ACCESS.
– Если Вы используете Memory Sticks возле источников магнитных полей, таких как акустические системы и телевизоры.
Your camcorder compresses image data in JPEG format (extension .jpg).
Typical image data file name DSC00001.jpg.
Notes
- Prevent metallic objects or your finger from coming into contact with the metal parts of the connecting section.
- Stick its label on the labeling position.
- Do not bend, drop or apply strong shock to Memory Sticks.
- Do not disassemble or modify Memory Sticks.
- Do not let Memory Sticks get wet.
- Do not use or keep Memory Sticks in locations that are:
- Extremely hot such as in a car parked in the sun or under the scorching sun
- Under direct sunlight
- Very humid or subject to corrosive gases
- When you carry or store a Memory Stick, put it in its case.
The Memory Stick supplied with your camcorder is already formatted in FAT format. FAT format is the standard format for Memory Sticks and is supported by your camcorder.
Note
Sample images are already recorded on the Memory Stick supplied with your camcorder. All of these sample images will be deleted if you format the Memory Stick.
Memory Stick operations on your camcorder cannot be assured if the Memory Stick is formatted on a Windows machine or Macintosh.
Notes on image data compatibility
- Image data files recorded on Memory Sticks by your camcorder conform with the Design Rules for Camera File Systems universal standard established by the JEIDA (Japan Electronic Industry Development Association).
You cannot play back on your camcorder still images recorded on other equipment (DCR-TRV890E/TRV900E, DSC-D700) that does not conform with this universal standard. (These models are not sold in some areas.)
- If you cannot use a Memory Stick that has been used on other equipment, format the Memory Stick on your camcorder following the steps on page 105. Note that all images on the Memory Stick will be deleted if you format it.
Memory Stick is a trademark of Sony Corporation.
Использование Memory Stick - Введение
О формате файлов (JPEG)
Ваша видеокамера сжимает данные изображения в формат JPEG (с расширением .jpg).
Типичное имя файла данных изображения DSC00001.jpg.
Примечания
- Не прикасайтесь металлическими частями или Вашими пальцами к металлическим частям соединительных секций.
- Этикетку следует прикреплять в позиции маркировки.
- Не сгибайте, не роняйте и сильно не трясите Memory Sticks.
- Не разбирайте и не видоизменяйте Memory Sticks.
- Не допускайте, чтобы Memory Sticks становились влажными.
- Не используйте и не храните Memory Sticks в местах:
– Чрезмерно жарких, например, в припаркованном под солнцем автомобиле, особенно под палящим солнцем
– Под прямым солнечным светом
– В местах очень влажных или содержащих коррозионные газы
- При переноске или хранении Memory Stick положите ее в футляр.
Вам не нужно форматировать Memory Stick, прилагаемую к Вашей видеокамере
Memory Stick, прилагаемая к Вашей видеокамере, уже отформатирована в формате FAT. FAT является стандартным форматом для Memory Sticks и поддерживается Вашей видеокамерой.
Примечание
На прилагаемой к Вашей видеокамере Memory Stick уже записаны образцы изображений. Все эти образцы изображений будут стерты, если вы отформатируете Memory Stick.
Memory Sticks отформатированы на персональном компьютере
Все операции с Memory Stick на Вашей видеокамере не могут быть гарантированы, если Memory Stick отформатирована на машине Windows или Macintosh.
Примечания к совместимости данных изображения
- Файлы данных, записанные на Memory Sticks Вашей видеокамерой, удовлетворяют правилам проектирования универсального стандарта файловых систем для видеокамеры, установленного JEIDA (Японской ассоциацией развития электронной промышленности).
Вы не можете воспроизводить на Вашей видеокамере неподвижные изображения, записанные на другой аппаратуре (DCR-TRV890E/TRV900E, DSC-D700), которая не удовлетворяет этому универсальному стандарту. (Эти модели не продаются в некоторых областях.)
- Если Вы не можете использовать Memory Stick, которая была использована на другой аппаратуре, отформатируйте Memory Stick на Вашей видеокамере, следуя пунктам на странице 105. Помните, что при форматировании все изображения на Memory Stick будут стерты.
Memory Stick является торговой маркой корпорации Sony.
Inserting a Memory Stick
(1) Slide MEMORY OPEN in the direction of the arrow. The Memory Stick compartment opens.
(2) Insert a Memory Stick in as far as it can go with its rounded corner facing up. Then, close the Memory Stick compartment.
1
To eject a Memory Stick
Open the Memory Stick compartment in step 1, press MEMORY RELEASE. The Memory Stick comes out.
Установка Memory Stick
(1) Передвиньте кнопку MEMORY OPEN в направлении стрелки. Откроется отсек для Memory Stick.
(2) Вставьте Memory Stick до упора, так чтобы скругленный угол был обращен вверх.
Затем закройте отсек для Memory Stick.
2
Для извлечения Memory Stick
Откройте отсек для Memory Stick в пункте 1, нажмите кнопку MEMORY RELEASE. Memory Stick выйдет из отсека.
MEMORY RELEASE
When the ACCESS lamp is lit or flashing Never shake or strike your camcorder. Do not turn the power off, eject a Memory Stick or remove the battery pack. Otherwise, the image data breakdown may occur.
Если лампочка ACCESS горит или мигает
Никогда не трясите и не стучите по Вашей видеокамере. Не выключайте питание, не извлекайте Memory Stick из отсека и не снимайте батарейный блок. В противном случае данные изображения могут быть повреждены.
Selecting image quality mode
You can select image quality mode in still picture recording. If you do not make any selection, the unit automatically records in FINE mode.
(1) Set the POWER switch to MEMORY. Make sure that the lock is set to the left (unlock) position.
(2) Press MENU to make the MENU display appear.
(3) Turn the SEL/PUSH EXEC dial to select ☐, then press the dial.
(4) Turn the SEL/PUSH EXEC dial to select QUALITY, then press the dial.
(5) Turn the SEL/PUSH EXEC dial to select the desired image quality, then press the dial.
(6) Press MENU to erase the menu display.
Выбор режима качества изображения
Вы можете выбрать режим качества изображения при записи неподвижного изображения. Если Вы не сделаете никакого выбора, аппарат будет автоматически выполнять запись в режиме FINE.
(1) Установите переключатель POWER в положение MEMORY. Убедитесь, что фиксатор установлен установлен в левом (незафиксированном) положении.
(2) Нажмите кнопку MENU, чтобы на дисплее появилась индикация MENU.
(3) Поверните диск SEL/PUSH EXEC для выбора установки ☐, а затем нажмите диск.
(4) Поверните диск SEL/PUSH EXEC для выбора установки QUALITY, а затем нажмите диск.
(5) Поверните диск SEL/PUSH EXEC для выбора желаемого качества изображения, а затем нажмите диск.
(6) Нажмите кнопку MENU для стирания индикации меню.
![3 MEMORY SET CONTINUOUS QUALITY FLD / FRAME PRINT MARK PROTECT ETC SLIDE SHOW DELETE ALL FORMAT [MENU] : END 4 MEMORY SET CONTINUOUS QUALITY FINE FLD / FRAME PRINT MARK PROTECT ETC SLIDE SHOW DELETE ALL FORMAT RETURN [MENU] : END 5 MEMORY SET CONTINUOUS QUALITY FINE FLD / FRAME STANDARD PRINT MARK PROTECT ETC SLIDE SHOW DELETE ALL FORMAT RETURN [MENU] : END](/content/2019/11/48845/images/772e220a6d30c14b919675be3ff747cfc9cca95ab6c6a8d763544f1fb738f434.jpg)
Image quality settings
| Setting | Meaning |
| FINE (FINE) | Use this mode when you want to record high quality images. The image is compressed to about 1/6. |
| STANDARD (STD) | This is the standard image quality. The image is compressed to about 1/10. |
Differences in image quality mode
Recorded images are compressed in JPEG format before being stored into memory. The memory capacity allotted to each image varies depending on the selected image quality mode. Details are shown in the table below. (The number of pixels is 640 × 480 , regardless of image quality mode. The data size before compression is about 600 KB.)
| Image quality mode | Memory capacity |
| FINE | About 100 KB |
| STANDARD | About 60 KB |
Approximate number of images you can record on a Memory Stick
The number of images you can record varies depending on which image quality mode you select and the complexity of the subject.
4MB type:
FINE (FINE) 40 images (maximum)
STANDARD (STD) 60 images (maximum)
8MB type:
FINE (FINE) 81 images (maximum)
STANDARD (STD) 122 images (maximum)
16MB type:
FINE (FINE) 164 images (maximum)
STANDARD (STD) 246 images (maximum)
Note
In some cases, changing the image quality mode may not affect the image quality, depending on the types of images you are shooting.
Установки качества изображения
| Установка | Значение |
| FINE (FINE) | Используйте этот режим, если Вы хотите записать высококачественные изображения.Изображение сжимается примерно до 1/6. |
| STANDARD (STD) | Это соответствует стандартному качеству изображения.Изображение сжимается примерно до 1/10. |
Отличия в режиме качества изображения
Записанные изображения сжимаются в формат JPEG перед сохранением в памяти. Емкость памяти, выделенная для каждого изображения, изменяется в зависимости от выбранного режима качества изображения. Подробности содержатся в приведенной ниже таблице. (Количество элементов изображения равно 640 × 480, независимо от от режима качества изображения. Размер перед сжатием составляет около 600 Кб.)
| Режим качества изображения | Емкость памяти |
| FINE | Около 100 Кб |
| STANDARD | Около 100 Кб |
Приблизительное количество изображений, которое Вы можете записать на Memory Stick
Количество изображений, которое Вы можете записать, изменяется в зависимости от выбранного Вами режима качества изображения и сложности объекта.
4-Мб тип:
FINE (FINE) 40 изображений (максимум)
STANDARD (STD) 60 изображений (максимум)
8-Мб тип:
FINE (FINE) 81 изображение (максимум)
STANDARD (STD) 122 изображения (максимум)
16-Мб тип:
FINE (FINE) 164 изображения (максимум)
STANDARD (STD) 246 изображений (максимум)
Примечание
В некоторых случаях, изменения режима качества изображения может не отразиться на качестве изображения, в зависимости от типа изображений, съемку которых Вы производите
Using a Memory Stick-introduction
Your camcorder can format (initialize) a Memory Stick. If you format a Memory Stick, all data stored in the Memory Stick will be deleted. This function is convenient when you want to delete all data including protected images. New Memory Sticks are already formatted so that formatting is not required for them. Sample images are stored in the supplied Memory Stick. Note that these sample images will be deleted if you format the Memory Stick.
(1) Insert a Memory Stick into your camcorder.
(2) Set the POWER switch to MEMORY. Make sure that the lock is set to the left (unlock) position.
(3) Press MENU to make the MENU display appear.
(4) Turn the SEL/PUSH EXEC dial to select □, then press the dial.
(5) Turn the SEL/PUSH EXEC dial to select FORMAT, then press the dial.
(6) Turn the SEL/PUSH EXEC dial again to select OK, then press the dial. The display shows "EXECUTE."
(7) Press the SEL/PUSH EXEC dial. The display shows “FORMATTING,” and formatting procedure begins. When formatting is finished, the display shows “COMPLETE.”
Check the contents of the "Memory Stick" before formatting
Note that all data in the “Memory Stick” including protected images will be deleted.
While "FORMATTING" is displayed
Do not turn the POWER switch nor press any button.
Note
You cannot format the “Memory Stick” if the write-protect tab on the “Memory Stick” is set to LOCK.
Использование Memory Stick - Введение
Ваша видеокамера позволяет отформатировать (пронинциализировать) Memory Stick. При форматировании Memory Stick все данные, хранимые в Memory Stick, будут стерты. Эта функция является удобной, если Вы хотите стереть все данные, включая защищенные изображения. Новые Memory Stick уже отформатированы, поэтому форматирование для них не требуется.
Образцы изображений хранятся в прилагаемой Memory Stick. Помните, что эти образцы изображений будут стерты, если Вы отформатируете Memory Stick.
Форматирование (инициализирование) Memory Stick
(1) Вставьте Memory Stick в Вашу видеокамеру.
(2) Установите переключатель POWER в положение MEMORY. Убедитесь, что фиксатор установлен в левом (незафиксированном) положении.
(3) Нажмите кнопку MENU, чтобы на дисплее появилась индикация MENU.
(4) Поверните диск SEL/PUSH EXEC для выбора установки □, а затем нажмите диск.
(5) Поверните диск SEL/PUSH EXEC для выбора установки FORMAT, а затем нажмите диск.
(6) Поверните диск SEL/PUSH EXEC еще раз для выбора команды OK, а затем нажмите диск. На дисплее появится индикация "EXECUTE".
(7) Нажмите диск SEL/PUSH EXEC. На дисплее появится индикация "FORMATTING", и начнется процедура форматирования. Когда форматирование закончится, на дисплее появится индикация "COMPLETE".
Перед форматированием проверьте содержание "Memory Stick"
Имейте в виду, что все данные в "Memory Stick", включая защищенные изображения, будут стерты.
Не поворачивайте выключатель SWITCH и не нажимайте каких-либо кнопок.
Примечания
Вы не сможете отформатировать Memory Stick, если лепесток защиты записи на Memory Stick установлен в положение LOCK.
Recording still images on Memory Sticks - Memory photo recording
- DCR-TRV10E only
You can select the FIELD or FRAME mode in still picture recording. Your camcorder compensates for camera-shake when recording moving subjects in the FIELD mode. Your camcorder records still images in high quality in the FRAME mode. Select the FIELD or FRAME in the MENU settings (p. 87).
Before operation
Insert a Memory Stick into your camcorder.
(1) Set the POWER switch to MEMORY. Make sure that the lock is set to the left (unlock) position.
(2) Keep pressing PHOTO lightly. The picture freezes and “CAPTURE” appears on the LCD screen or in the viewfinder. Recording does not start yet.
(3) Press PHOTO deeper. The image displayed on the screen will be recorded on a Memory Stick. Recording is complete when the bar scroll indicator disappears.
Запись неподвижных изображений на Memory Stick – Фотозапись с сохранением в памяти
- Только модель DCR-TRV10E
Вы можете выбрать режим FIELD или FRAME при записи неподвижного изображения. Ваша видеокамера компенсирует подрагивания при записи подвижных объектов в режиме FIELD. Ваша видеокамера записывает неподвижные изображения с высоким качеством в режиме FRAME. Выберите пункт FIELD или FRAME в установках MENU (стр.87).
Перед началом работы
Вставьте Memory Stick в Вашу видеокамеру.
(1) Установите переключатель POWER в положение MEMORY. Убедитесь, что фиксатор установлен в левом (незафиксированном) положении.
(2) Держите слегка нажатой кнопку PHOTO. Изображение будет “заморожено”, и на экране ЖКД или в видоискателе появится индикация “CAPTURE”. Запись пока не начнется.
(3) Нажмите кнопку PHOTO сильнее. Изображение, отображаемое на экране, будет записано на Memory Stick. Запись считается завершенной, если исчезнет перемещающийся полосатый индикатор.
1
2
Number of images can be recorded on the Memory Stick/Количество изображений, которые можно записать на Memory Stick
Number of recorded images/
Количество записанных изображений
3
Recording still images on Memory Sticks - Memory photo recording
Notes
- When recording fast-moving subjects in the FRAME mode, the recorded image blurry.
- When recording in the FRAME mode, your camcorder may not correct camera-shake. We recommend that you shoot objects with a tripod.
When the POWER switch is set to MEMORY
The following functions do not work:
wide TV mode, digital effect, picture effect, title.
When you are recording a still image
You can neither turn off the power nor press
PHOTO.
When you press the PHOTO button on the Remote Commander
Your camcorder immediately records the image that is on the screen when you press the button.
Recording images continuously
You can record still pictures continuously. Select one of the two modes described below before recording.
Continuous mode [a]
You can record 3 or 4 pictures continuously.
Multi screen mode [b]
You can record 9 still pictures continuously on a single page.
[a]
Запись неподвижных изображений на Memory Stick – Фотозапись с сохранением в памяти
Примечания
- При записи быстро движущихся объектов в режиме FRAME, изображение будет размытым.
- При записи в режиме FRAME функция компенсации подрагивания Вашей видеокамеры может работать неправильно. Рекомендуется выполнять съемку объектов с помощью треноги.
Если переключатель POWER установлен в положение MEMORY.
Следующие функции не работают:
широкоэкранный телевизионный режим,
цифровой эффект, эффект изображения, титр.
Если Вы записываете неподвижное изображение
Вы не можете ни выключить питание, ни нажать кнопку PHOTO.
Если Вы нажмете PHOTO на пульте дистанционного управления
Ваша видеокамера тотчас же запишет изображение, которое будет на экране при нажатии кнопки.
Запись изображений непрерывно
Вы можете записывать изображения непрерывно. Выберите один из двух режимов, описанных ниже, перед записью.
Непрерывный режим [a]
Вы можете записывать 3 или 4 изображения непрерывно
Многоэкранный режим [b]
Вы можете записывать 9 неподвижных изображений непрерывно на одной странице.
[b]
![SONY DCR-TRV8E - Многоэкранный режим [b] - 1](/content/2019/11/48845/images/2a3b72763c33c0ca24b95f408835e57bb2b6917e70bdb3387e6001edbc15b25e.jpg)
Recording still images on Memory Sticks - Memory photo recording
(1) Set the POWER switch to MEMORY. Make sure that the lock is set to the left (unlock) position.
(2) Press MENU to make the MENU display appear.
(3) Turn the SEL/PUSH EXEC dial to select ☐, then press the dial.
(4) Turn the SEL/PUSH EXEC dial to select CONTINUOUS, then press the dial.
(5) Turn the SEL/PUSH EXEC dial to select the desired setting, then press the dial.
(6) Press MENU to erase the menu display.
Запись неподвижных изображений на Memory Stick – Фотозапись с сохранением в памяти
(1) Установите переключатель POWER в положение MEMORY. Убедитесь, что фиксатор установлен в левом (незафиксированном) положении.
(2) Нажмите кнопку MENU, чтобы на дисплее появилась индикация MENU.
(3) Поверните диск SEL/PUSH EXEC для выбора установки ☐, а затем нажмите диск.
(4) Поверните диск SEL/PUSH EXEC для выбора установки CONTINUOUS, а затем нажмите диск.
(5) Поверните диск SEL/PUSH EXEC для выбора желаемой установки, а затем нажмите диск.
(6) Нажмите кнопку MENU для стирания индикации меню.
2,6
3
4
MEMORY SET
M CONTINUOUS OFF
QUALITY
FLD / FRAME
PRINT MARK
PRINT M.
PROTECT
ETC SLIDE SHOW
SLIDE SHOW
D. DELETE ALL
← DELETE FORMAT
FORMAT
←RETURN
MENU : END
MEMORY SET
M CONTINUOUS
QUALITY
FLD / FRAME
TED.//FRAME
PRINT MARK
PRINT MA PROTECT
PROTECT
E70 GLUPE SHOW
etc SLIDE SHOW
D. SELECTS ALL
← DELETE ALL
5
MEMORY SET
M CONTINUOUS OFF
QUALITY ON
FLD /FRAME MULTI SCRN
TED.7FRAME MOLE
PRINT MARK
PRINT MARK PROTECT
PROTECT
ETC SLIDE SHOW
DELETE ALL
FORMAT
DRETURN
MEMORY SET
CONTINUOUS ON
QUALITY
FLD / EPA
- PLED . / FRAME
PRINT MARK
PRINT MARK PROTECT
PROTECT
ETC SLIDE SHOW
DELETE ALL
FORMAT
PRETURN
MENU : END
Recording still images on Memory Sticks - Memory photo recording
Continuous shooting settings
| Setting | Meaning (indicator on the screen) |
| OFF | Your camcorder shoots one image at a time. (no indicator) |
| ON | Your camcorder shoots 3 or 4 still images at about 0.8 sec intervals. ( [IMAGE] ) |
| MULTI SCRN | Your camcorder shoots 9 still images at about 0.3 sec intervals and displays the images on a single page divided into 9 boxes. ( [IMAGE] ) |
Number of images in continuous shooting The number of images you can shoot continuously varies depending on the image quality mode.
FINE: 3 images
STANDARD: 4 images
Note on using the video flash light (not supplied)
The video flash light does not work in the continuous or multi screen mode if you install it to the accessory shoe.
Запись неподвижных изображений на Memory Stick – Фотозапись с сохранением в памяти
Установки непрерывной съемки
| Установка | Значение (индикатор на экране) |
| OFF | Ваша видеокамера снимает одно изображение за раз (без индикатора). |
| ON | Ваша видеокамера снимает 3 или 4 неподвижных изображения примерно с 0,8-секундными интервалами. (☑) |
| MULTI SCRN | Ваша видеокамера снимает 9 неподвижных изображений примерно с 0,3-секундными интервалами и отображает изображения на одной странице, разделенной на 9 прямоугольников. (☐☐) |
Количество изображений при непрерывной съемке
Количество изображений, которые Вы можете снимать непрерывно, изменяется в зависимости от режима качества изображения.
FINE: 3 изображения
STANDARD: 4 изоражения
Примечание по использованию видеовспышки (не прилагается)
Видеовспышка не работает в непрерывном или многоэкранном режиме, если Вы установили ее в держатель для вспомогательных принадлежностей.
Recording an image from a mini DV tape as a still image
- DCR-TRV10E only
Your camcorder can read moving picture data recorded on a mini DV tape and record it as a still image on a Memory Stick.
Before operation
Insert a recorded mini DV tape and a Memory Stick into your camcorder.
(1) Set the POWER switch to PLAYER.
(2) Press ▶. The picture recorded on the mini DV tape is played back.
(3) Keep pressing PHOTO lightly until the picture from the mini DV tape freezes. "CAPTURE" appears on the LCD screen or in the viewfinder. Recording does not start yet.
(4) Press PHOTO deeper. The image displayed on the screen will be recorded on a Memory Stick. Recording is complete when the bar scroll indicator disappears.
Запись изображения с ленты мини DV как неподвижного изображения
- Только модель DCR-TRV10E
Ваша видеокамера может считывать данные подвижного изображения, записанные на ленте мини DV, и записывать его как неподвижное изображение на Memory Stick.
Перед началом работы
Вставьте записанную ленту мини DV и Memory Stick в Вашу видеокамеру.
(1) Установите переключатель POWER в положение PLAYER.
(2) Нажмите кнопку ▶. Начнется воспроизведение изображения, записанного на ленте мини DV.
(3) Держите слегка нажатой кнопку PHOTO до тех пор, пока изображение с ленты мини DV не будет "заморожено". На экране ЖКД или в видоискателе появится индикация "CAPTURE". Запись пока не начнется.
(4) Нажмите кнопку PHOTO сильнее.
Изображение, отображаемое на экране,
будет записано на Memory Stick. Запись
считается завершенной, если исчезнет
перемещающийся полосатый индикатор.
Recording an image from a mini DV tape as a still image
When the ACCESS lamp is lit or flashing Never shake or strike the unit. As well do not turn the power off, eject a Memory Stick or remove the battery pack. Otherwise, the image data breakdown may occur.
If "💡" appears on the LCD screen or in the viewfinder
An incompatible Memory Stick is inserted. Be sure to use proper Memory Stick.
If you press PHOTO lightly in the playback mode
Your camcorder stops momentarily.
Sound recorded on a mini DV tape
You cannot record the audio from a mini DV tape.
Titles have already recorded on mini DV tapes. You cannot record the titles on Memory Sticks. The title does not appear while you are recording a still picture with PHOTO.
Запись изображения с ленты мини DV как неподвижного изображения
Если лампочка ACCESS горит или мигает Никогда не трясите и не стучите по Вашей видеокамере. Также, не выключайте питание, не извлекайте Memory Stick из отсека и не снимайте батарейный блок. В противном случае данные изображения могут быть повреждены.
Если на экране ЖКД или в видоискателе появится индикация “☐”
Вставлена несовместимая Memory Stick.
Убедитесь, чтобы использовалась
надлежащая Memory Stick.
Если в режиме воспроизведения слегка нажать кнопку PHOTO
Ваша видеокамера на мгновение остановится.
Звук, записанный на ленту мини DV
Вы не можете записывать звук с ленты мини DV
Титры, уже записанные на ленты мини DV
Вы не можете записывать титры на Memory Sticks. Титр не появится во время записи неподвижного изображения с помощью кнопки PHOTO.
Copying still images from a mini DV tape - Photo save
- DCR-TRV10E only
Using the search function, you can automatically take in only still images from mini DV tapes and record them on a Memory Stick in sequence.
Before operation
- Insert a recorded mini DV tape and rewind the tape.
- Insert a Memory Stick into your camcorder.
(1) Set the POWER switch to PLAYER.
(2) Press MENU to make the MENU display appear.
(3) Turn the SEL/PUSH EXEC dial to select □, then press the dial.
(4) Turn the SEL/PUSH EXEC dial to select PHOTO SAVE, then press the dial. "PHOTO BUTTON" appears on the LCD screen or in the viewfinder.
(5) Press PHOTO deeper. The still image from the mini DV tape is recorded on a Memory Stick. The number of still images copied is displayed. "END" is displayed when copying is completed.
Копирование неподвижных изображений с ленты мини DV – Сохранение в памяти фотоснимков
- Только модель DCR-TRV10E
Используя функцию поиска, Вы можете автоматически выполнять фотоснимки только неподвижных изображений с лент мини DV и записывать их на Memory Stick в последовательности.
Перед началом работы
- Вставьте записанную ленту мини DV и перемотайте ленту.
• Вставьте Memory Stick в Вашу видеокамеру.
(1) Установите переключатель POWER в положение PLAYER.
(2) Нажмите кнопку MENU, чтобы на дисплее появилась индикация MENU.
(3) Поверните диск SEL/PUSH EXEC для выбора установки ☐, а затем нажмите диск.
(4) Поверните диск SEL/PUSH EXEC для выбора установки PHOTO SAVE, а затем нажмите диск. На экране ЖКД или в видоискателе появится индикация "PHOTO BUTTON".
(5) Нажмите кнопку PHOTO сильнее.
Неподвижное изображение с ленты мини
DV будет записано на Memory Stick.
Будет отображено количество
неподвижных скопированных
изображений. По завершении копирования
на дисплее будет отображена индикация
"END".
![неподвижных скопированных изображений. По завершении копировани на дисплее будет отображена индикация "END". 1 2 MENU 5 PHOTO SAVE ▶ 0:00:00:00 4/15℃ FINE SAVING 0 [MENU]: END → PHOTO SAVE 0:30:00:00 8/15℃ FINE END 4 [MENU]: END](/content/2019/11/48845/images/7ea9cf57af7844ff919dd70d753d650a7130c475b3c85f2ec49c881c1797557d.jpg)
Copying still images from a mini DV tape - Photo save
To stop copying
Press MENU to stop copying.
When the memory of the Memory Stick is full
“MEMORY FULL” appears on the LCD screen, and the copying stops. Insert another Memory Stick and repeat the procedure from step 2.
When the ACCESS lamp is lit or flashing
Never shake or strike your camcorder. As well do not turn the power off, eject a Memory Stick or remove the battery pack. Otherwise, the image data breakdown may occur.
To record all the images recorded on the mini DV tape
Rewind the tape all the way back and start copying.
If the write-protect tab on the Memory Stick is set to LOCK
“NOT READY” appears when you select the item in the MENU settings.
When you change Memory Sticks in the middle of copying
Your comcorder resumes copying from the last image recorded on the previous Memory Stick.
Копирование неподвижных изображений с ленты мини DV – Сохранение в памяти фотоснимков
Для остановки копирования
Нажмите кнопку MENU для остановки копирования.
В случае переполнения Memory Stick
На экране ЖКД появится индикация "MEMORY FULL", и копирование остановится. Вставьте другую Memory Stick и повторите процедуру с пункта 2.
Если лампочка ACCESS горит или мигает
Никогда не трясите и стучите по Вашей видеокамере. Также, не выключайте питание, не вынимайте Memory Stick из отсека и не снимайте батарейный блок. В противном случае данные изображения могут быть повреждены.
Для записи всех изображений, записанных на ленте мини DV
Перемотайте ленту до конца назад и начните копирование.
Если лепесток защиты записи на Memory Stick установлен в положение LOCK
Появится индикация "NOT READY", если Вы выберите пункт в установках MENU.
Если Вы замените Memory Sticks в середине копирования
Ваша видеокамера возобновит копирование, начиная с последнего изображения, записанного на предыдущей Memory Stick.
Viewing a still picture - Memory photo playback
- DCR-TRV10E only
You can play back still images recorded on a Memory Stick. You can also play back 6 images at a time by selecting the index screen.
Before operation
Insert a Memory Stick into your camcorder.
(1) Set the POWER switch to MEMORY or PLAYER. Make sure that the lock is set to the left (unlock) position.
(2) Slide OPEN in the direction of the ▶ mark. Then, open the LCD panel.
(3) Press MEMORY PLAY. The last recorded image is displayed.
(4) Press MEMORY +/- to select the desired still image. To see the previous image, press MEMORY -. To see the next image, press MEMORY +.
Просмотр неподвижного изображения – Воспроизведение фотоснимков из памяти
- Только модель DCR-TRV10E
Вы можете воспроизводить неподвижные изображения, записанные на Memory Stick. Вы можете также воспроизводить 6 изображений путем выбора индексного экрана.
Перед началом работы
Вставьте Memory Stick в Вашу видеокамеру.
(1) Установите переключатель POWER в положение MEMORY или PLAYER. Убедитесь, что фиксатор установлен в левом (незафиксированном) положении.
(2) Передвиньте кнопку OPEN в направлении метки ▶. Затем откройте панель ЖКД.
(3) Нажмите кнопку MEMORY PLAY. Будет отображено последнее записанное изображение.
(4) Нажмите кнопку MEMORY +/- для выбора нужного неподвижного изображения. Для того, чтобы увидеть предыдущее изображение, нажмите кнопку MEMORY –. Для того, чтобы увидеть следующее изображение, нажмите кнопку MEMORY +.
To stop memory photo playback
Press MEMORY PLAY again.
Для остановки воспроизведения
фотоснимков из памяти
Нажмите кнопку MEMORY PLAY еще раз.
Viewing a still picture – Memory photo playback
To play back recorded images on a TV screen
- Connect your camcorder to the TV with the A/V connecting cable supplied with your camcorder before the operation.
- When operating memory photo playback on a TV or the LCD screen, the image quality may appear to have deteriorated. This is not a malfunction. The image data is as good as ever.
- Turn the audio volume of the TV down before operation, or noise (howling) may be output from the TV speakers.
Image data modified with personal computers or shot with other equipment
You may not be able to play them back with your camcorder.
Просмотр неподвижного изображения – Воспроизведение фотоснимков из памяти
Для воспроизведения записанных изображений на экране телевизора
• Перед началам воспроизведения подсоедините Вашу видеокамеру к телевизору с помощью соединительного кабеля аудио/видео, прилагаемого к Вашей видеокамере.
- При воспроизведении фотоснимков из памяти на экране телевизора или ЖКД качество изображения может ухудшиться. Это не является неисправностью. Данные изображения находятся в том же состоянии, как и прежде.
• Перед началом воспроизведения поверните регулятор громкости телевизора вниз, иначе через акустическую систему может послышаться шум (завывание).
Данные изображения, видоизмененные с помощью персонального компьютера или снятие с помощью другой аппаратуры
Вы не сможете воспроизвести их с помощью Вашей видеокамеры.
Screen indicators during still image playback
Экранные индикаторы во время воспроизведения неподвижных изображений
Playing back 6 recorded images at a time (index screen)
You can play back 6 recorded images at a time. This function is especially useful when searching for a particular image.
Воспроизведение 6 записанных изображений одновременно (индексный экран)
Вы можете воспроизвести 6 записанных изображений одновременно.
Эта функция является особенно полезной при выполнении поиска отдельных изображений.
MEMORY INDEX
Press MEMORY INDEX.
A red ▶ mark appears above the image that is displayed before changing to the index screen mode.
Нажмите кнопку MEMORY INDEX.
Красная метка ▶ появится над изображением, которое будет отображаться перед изменением режима индексного экрана.
- To display the following 6 images, keep pressing MEMORY +.
- To display the previous 6 images, keep pressing MEMORY -.
To return to the normal playback screen (single screen)
Press MEMORY +/- to move the ▶ mark to the image you want to display on full screen, then press MEMORY PLAY.
Note
When displaying the index screen, the number appears above each image. This indicates the order in which images are recorded on the Memory Stick. These numbers are different from the data file names.
The image quality mode indicator
The indicator may show a mode different to the one in which you recorded. This is not a malfunction. The indicator shows the size of the data file. For instance, if the size of FINE image is small enough, it may be displayed as STD. Or if the size of image is large enough, it may be displayed as SFN.
Files modified with personal computers
These files may not be displayed on the index screen. Image files shot with other equipment may not be displayed on the index screen either.
- Для отображения следущих 6 изображений держите нажатой кнопку MEMORY +.
- Для отображения предыдущих 6 изображений держите нажатой кнопку MEMORY –.
Для возврата к экрану обычного воспроизведения (одиночный экран)
Нажимайте кнопку MEMORY +/- для перемещения знака ▶ к изображению, которое Вы хотите отобразить на полный экран, а затем нажмите кнопку MEMORY PLAY.
Примечание
При отображении индексного экрана над каждым изображением будет появляться номер. Он означает порядок, в котором изображения записаны на Memory Stick. Эти номера отличаются от имен файлов данных.
Индикатор режима качества изображения
Индикатор может показывать режим, отличающийся от того, в котором Вы выполняли запись. Это не является неисправностью. Индикатор показывает размер файла данных. Например, если размер изображения FINE является достаточно малым, его можно отобразить как STD. Или же, если размер изображения является достаточно большим, его можно отобразить как SFN.
Данные изображения, видоизмененные с помощью персонального компьютера
Эти файлы могут быть не отображены на индекном экране. Файлы изображений, снятых с помощью другой аппаратуры, могут не отображаться ни на одном из индексных экранов.
Viewing a still picture – Memory photo playback
Viewing the recorded images using a personal computer
The image data recorded with your camcorder is compressed in the JPEG format. If you use the application software, “PictureGear 3.2Lite” supplied with your camcorder, you can see images recorded on a Memory Stick on a computer screen. Use the serial port adaptor for Memory Stick supplied with your camcorder, the MSAKIT-PC4A Memory Stick/PC card kit or MSAC-PC1 card adaptor for Memory Stick (not supplied) for this operation. For detailed instructions on operation, refer to the operating instructions of the serial port adaptor, Memory Stick/PC card kit or PC card adaptor and application software.
Просмотр неподвижного изображения – Воспроизведение фотоснимков из памяти
Просмотр записанных изображений с помощью персонального компьютера
Данные изображения, записанные с помощью Вашей видеокамеры, сжимаются до формата JPEG. Если Вы используете прилагаемое к Вашей видеокамере прикладное программное обеспечение "PictureGear 3.2Lite", Вы сможете увидеть изображения, записанные на Memory Stick, на экране компьютера. Используйте адаптер последовательного порта для Memory Stick, прилагаемый к Вашей видеокамере, или MSAKIT-PC4A Memory Stick/комплект PC-карт или адаптер карты MSAC-PC1 для Memory Stick (не прилагается) для этой операции. Что касается подробностей по данной операции, обратитесь к инструкции по эксплуатации адаптера серийного порта или Memory Stick/комплекта PC-карт или адаптера PC-карты, а также программного обеспечения.
Superimposing a still picture in a Memory Stick on a moving picture - M. CHROM/M. LUMI/C. CHROM
- DCR-TRV10E only
You can superimpose a still picture you have recorded on a Memory Stick on top of the moving picture you are recording.
M. CHROM (Memory chroma key)
You can swap a blue area of a still picture such as an illustration or a frame with a moving picture.
M. LUMI (Memory luminance key)
You can swap a brighter area of a still picture such as a handwritten illustration or title with a moving picture. Record a title on a Memory Stick before a trip or event for convenience.
C. CHROM (Camera chroma key)
You can superimpose a moving picture on top of a still picture such as a picture can be used as background. Shoot the subject against a blue background. The blue area of the moving picture will be swapped with a still picture.
Наложение неподвижного изображения из Memory Stick на подвижное изображение – М. CHROM/M. LUMI/C. CHROM
- Только модель DCR-TRV10E
Вы можете наложить неподвижное изображение, записанное на Memory Stick, на записываемое подвижное изображение.
M. CHROM (кнопка цветности памяти)
Вы можете менять местами синюю часть неподвижного изображения, такого как рисунок или кадр, с подвижным изображением.
M. LUMI (кнопка яркости памяти)
Вы можете менять местами более яркую часть неподвижного изображения, такого как рисунок или титр, с подвижным изображением. Запишите титр на Memory Stick перед тем, как отправиться в путешествие, или же для удобства.
C. CHROM (кнопка цветности видеокамеры)
Вы можете наложить подвижное изображение на верхнюю часть неподвижного изображения, например рисунка, используемого в качестве фона. Снимите объект на голубом фоне. Голубая часть подвижного изображения будет заменена на неподвижное изображение.
Superimposing a still picture in a Memory Stick on a moving picture - M. CHROM/M. LUMI/C. CHROM
Before operation
Insert a recorded Memory Stick on your camcorder.
(1) Set the POWER switch to CAMERA.
(2) Press MEMORY PLAY in the standby mode. The last recorded or last composed image appears on the lower part of the screen as a thumbnail image.
(3) Turn the SEL/PUSH EXEC dial to select the desired mode, then press the dial to set. The mode changes as follows: M.CHROM → M.LUMI → C.CHROM
(4) Press the SEL/PUSH EXEC dial.
The still picture is superimposed on the moving picture.
(5) Press MEMORY+/- to select the still picture you want to superimpose.
To see the previous image, press MEMORY - . To see the next image, press MEMORY+.
(6) Turn the SEL/PUSH EXEC dial to adjust the effect.
(7) Press START/STOP to start recording.
Наложение неподвижного изображения из Memory Stick на подвижное изображение – М. CHROM/M. LUMI/C. CHROM
Перед началом работы
Вставьте Memory Stick с записью в Вашу видеокамеру.
(1) Установите переключатель POWER в положение CAMERA.
(2) Нажмите кнопку MEMORY PLAY в режиме ожидания.
Последнее записанное или
скомпонованное изображение появится в
нижней части экрана в виде крохотного
изображения.
(3) Поверните диск SEL/PUSH EXEC для выбора нужного режима, а затем нажмите диск для выполнения установки.
Режим будет изменяться следующим образом:
M.CHROM → M.LUMI → C.CHROM
(4) Нажмите диск SEL/PUSH EXEC.
Неподвижное изображение будет наложено на подвижное.
(5) Нажмите кнопку MEMORY+/- для выбора неподвижного изображения, которое Вы хотите наложить на подвижное.
Для просмотра предыдущего изображения нажмите кнопку MEMORY−.
Для просмотра следующего изображения нажмите кнопку MEMORY+.
(6) Поверните диск SEL/PUSH EXEC для регулировки эффекта.
(7) Нажмите кнопку START/STOP для начала записи.
Superimposing a still picture in a Memory Stick on a moving picture - M. CHROM/M. LUMI/C. CHROM
Items to adjust
| M. CHROM | The colour (blue) scheme of the area in the still picture which is to be swapped with a moving picture |
| M. LUMI | The colour (bright) scheme of the area in the still picture which is to be swapped with a moving picture |
| C. CHROM | The colour (blue) scheme of the area in the moving picture which is to be swapped with a still picture |
The fewer bars there are on the screen, the stronger the effect.
To change the still picture to superimpose
Do either of the following:
- Press MEMORY+/- before step 7.
- Press the SEL/PUSH EXEC dial before step 7, and repeat the procedure form step 3.
To change the mode setting
Press the SEL/PUSH EXEC dial before step 7, and repeat the procedure from step 3.
To cancel M. CHROM/M. LUMI/C. CHROM
Press MEMORY PLAY.
The Memory Stick supplied with your camcorder stores 30 images
- For M.CHROM : 26 images (such as a frame)
DSC00001 \~ DSC00026
- For C.CHROM : 4 images (such as a background)
DSC00027 \~ DSC00030
Sample images stored before leaving the factory
Sample images are protected (p. 121).
If you format the Memory Stick
Sample images will be deleted.
During recording
You cannot change the mode setting.
Наложение неподвижного изображения из Memory Stick на подвижное изображение – М. CHROM/M. LUMI/C. CHROM
Пункты для регулировки
| M. CHROM | Цветовая гамма (синяя) участка в неподвижном изображении, который будет заменен на подвижное изображение |
| M. LUMI | Цветовая гамма (яркая) участка в неподвижном изображении, который будет заменен на подвижное изображение |
| C. CHROM | Цветовая гамма (синяя) участка в подвижном изображении, которое будет заменено на неподвижное изображение |
Чем меньше полос на экране, тем сильнее эффект.
Для изменения неподвижного изображения для наложения
Выполните одно из следующих действий.
– Нажмите кнопку MEMORY+/- перед пунктом 7.
– Нажмите диск SEL/PUSH EXEC перед пунктом 7 и повторите процедуру с пункта 3.
Для изменения установки режима
Нажмите диск SEL/PUSH EXEC перед пунктом 7 и повторите процедуру с пункта 3.
Для отмены установки М. CHROM/M. LUMI/C. CHROM
Нажмите кнопку MEMORY PLAY.
Memory Stick, прилагаемая к Вашей видеокамере, вмещает 30 изображений.
– Для М.CHROM: 26 изображений (типа кадра)
DSC00001 \~ DSC00026
– Для С.CHROM: 4 изображения (типа фона)
DSC00027 \~ DSC00030
Образцы изображений, установленные на предприятии-изготовителе
Образцы изображений защищены (стр. 121)
При форматировании Memory Stick
Образцы изображений будут удалены
Во время записи
Вы не можете изменять установку режима.
Preventing accidental erasure - Image protection
- DCR-TRV10E only
To prevent accidental erasure of important images, you can protect selected images.
Before operation
Insert a Memory Stick into your camcorder.
(1) Play back the image you want to protect.
(2) Press MENU to make the MENU display appear.
(3) Turn the SEL/PUSH EXEC dial to select □, then press the dial.
(4) Turn the SEL/PUSH EXEC dial to select PROTECT, then press the dial.
(5) Turn the SEL/PUSH EXEC dial to select ON, then press the dial.
(6) Press MENU to erase the menu display. The “○—” mark is displayed beside the data file name of the protected image.
Предотвращение случайного стирания – Защита изображения
- Только модель DCR-TRV10E
Для предотвращения случайного стирания важных изображений Вы можете защитить выбранные изображения
Перед началом работы
Вставьте Memory Stick в Вашу видеокамеру.
(1) Воспроизведите изображение, которое Вы хотите защитить.
(2) Нажмите кнопку MENU, чтобы на дисплее появилась индикация MENU.
(3) Поверните диск SEL/PUSH EXEC для выбора установки ☐, а затем нажмите диск.
(4) Поверните диск SEL/PUSH EXEC для выбора установки PROTECT, а затем нажмите диск.
(5) Поверните диск SEL/PUSH EXEC для выбора установки ON, а затем нажмите диск.
(6) Нажмите кнопку MENU для стирания индикации меню. На дисплее появится знак “○—” рядом с названием файла данных защищенного изображения.
2,6
3
MEMORY SET
M CONTINUOUS
QUALITY
FLD /FRAME
FLD . / FRAME
PRINT MARK
PROTECT
ETC SLIDE SHOW
20. SEEDLE SHOW
← DELETE ALL
FORMAT
MENU : END
4
MEMORY SET 10 / 12
M CONTINUOUS
QUALITY
QUALITY
FLD /FRAME
FLD.//FRAME
PRINT MARK
PROTECT OFF
ETC SLIDE SHOW
20. SEEDLE SHOW
← DELETE ALL
FORMAT
DRETURN
MENU : END
[MENO] . END
MEMORY SET 10 / 12
M CONTINUOUS
QUALITY
QUALITY
FLR/LFRAME
FLD./FRAME
PRINT MARK
PROTECT ON
PROTECT ON
STO SLIDE SHOW OFF
EIC SLIDE SHOW
DELETE ALL
FORMAT
POSTUPN
←PRETURN
MENU : END
5
MEMORY SET
CONTINUOUS
QUALITY
QUALITY
FLD./FRAME
PRINT MARK
PROTECT ON
PROTECT
ETC SLIDE SHOW
DELETE ALL
FORMAT
FORMAT
DEPUTUR
←RETURN
Preventing accidental erasure - Image protection
To cancel image protection
Select OFF in step 5, then press the SEL/PUSH EXEC dial.
Note
Formatting erases all information on the Memory Stick, including the protected image data. Check the contents of the Memory Stick before formatting.
If the write-protect tab on the Memory Stick is set to LOCK
You cannot carry out image protection.
Предотвращение случайного стирания – Защита изображения
Для отмены защиты изображения
Выберите установку OFF в пункте 5, а затем нажмите диск SEL/PUSH EXEC.
Примечание
Форматирование стирает всю информацию на Memory Stick, включая данные защищенного изображения. Проверьте содержание Memory Stick перед форматированием.
Если лепесток защиты записи на Memory Stick установлен в положение LOCK
Вы не сможете выполнить защиту изображения.
Writing a print mark - PRINT MARK
- DCR-TRV10E only
You can specify the recorded still image to print out. This function is useful for printing out still images later.
Your camcorder conforms with the DPOF (Digital Print Order Format) standard for specifying the still images to print out.
Before operation
Insert a Memory Stick into your camcorder.
(1) Play back the image you want to write a print mark.
(2) Press MENU to display the menu.
(3) Turn the SEL/PUSH EXEC dial to select ☐, then press the dial.
(4) Turn the SEL/PUSH EXEC dial to select PRINT MARK, then press the dial.
(5) Turn the SEL/PUSH EXEC dial to select ON, then press the dial.
(6) Press MENU to erase the menu display. The “☐” mark is displayed beside the data file name of the image with a print mark.
2,6
3
MENU : END
4
![MEMORY SET 10 / 12 CONTINUOUS QUALITY FLD. / FRAME PRINT MARK OFF PROTECT SLIDE SHOW DELETE ALL FORMAT RETURN [MENU] : END](/content/2019/11/48845/images/283bdf32d648fc3707b9bc2478099332d93dc2b6c9fa52895c235f5086d333d5.jpg)
![MEMORY SET 10 / 12 CONTINUOUS QUALITY FLD. / FRAME PRINT MARK ON PROTECT OFF ETC SLIDE SHOW DELETE ALL FORMAT RETURN [MENU] : END](/content/2019/11/48845/images/5d7b05d26ef0d0a20ba0a1d9eccff601331e02b46964f5257ef5f6c7413d66ad.jpg)
5
![MEMORY SET 10 / 12 CONTINUOUS QUALITY FLD_/FRAME PRINT MARK ON PROTECT SLIDE SHOW DELETE ALL FORMAT RETURN [MENU] : END](/content/2019/11/48845/images/122fff2b2afe59da31f7cf2b0d0440a121a6cf28ed44922d8966441ac347b674.jpg)
To cancel writing print marks
Select OFF in step 5, then press the SEL/PUSH EXEC dial.
If the write-protect tab on the Memory Stick is set to LOCK
You cannot write print marks on still images.
Запись печатных знаков – PRINT MARK
- Только модель DCR-TRV10E
Вы можете указать записанные изображения для распечатки. Эта функция является полезной для распечатки неподвижных изображений позже.
Ваша видеокамера удовлетворяет требованиям стандарта DPOF (цифрой формат порядка печати) для подачи неподвижных изображений на распечатку.
Перед началом работы
Вставьте Memory Stick в Вашу видеокамеру.
(1) Воспроизведите изображение, на котором Вы хотите записать печатный знак.
(2) Нажмите кнопку MENU, чтобы на дисплее появилось меню.
(3) Поверните диск SEL/PUSH EXEC для выбора установки ☐, а затем нажмите диск.
(4) Поверните диск SEL/PUSH EXEC для выбора установки PRINT MARK, а затем нажмите диск.
(5) Поверните диск SEL/PUSH EXEC для выбора установки ON, а затем нажмите диск.
(6) Нажмите кнопку MENU для стирания индикации меню. На дисплее появится знак “☐” рядом с названием файла данных изображения с печатным знаком.
Для отмены записи печатных знаков
Выберите установку OFF в пункте 5, а затем нажмите диск SEL/PUSH EXEC.
Если лепесток защиты записи на Memory Stick установлен в положение LOCK
Вы не сможете записать печатные знаки на неподвижных изображениях.
- DCR-TRV10E only
Deleting selected images
Before operation
Insert a Memory Stick into your camcorder.
(1) Play back the image you want to delete.
(2) Press MEMORY DELETE with a sharp-pointed object. "DELETE?" appears on the LCD screen.
(3) Press MEMORY DELETE again. The selected image is deleted.
- Только модель DCR-TRV10E
Удаление выбранных изображений
Перед началом работы
Вставьте Memory Stick в Вашу видеокамеру.
(1) Воспроизведите изображение, которое Вы хотите удалить.
(2) Нажмите кнопку MEMORY DELETE с помощью заостренного предмета. На экране ЖКД появится индикация "DELETE?"
(3) Нажмите кнопку MEMORY DELETE еще раз. Выбранное изображение будет удалено.
![2,3 DELETE DELETE FINE 89 / 100 DSC00010 DELETE? [DELETE] : DEL [−] : CANCEL](/content/2019/11/48845/images/41ab1ac1581cbc4bdd9df615ed1e7526c070f7ea767f074a5fa20752c1ba42fd.jpg)
To cancel deleting an image
Press MEMORY - in step 3.
To delete an image displayed on the index screen
Press MEMORY +/- to move the ▶ indicator to the desired image and follow steps 2 and 3.
Notes
- To delete a protected image, first cancel image protection.
- Once you delete an image, you cannot restore it. Check the images to delete carefully before deleting them.
Deleting all the images
You can delete all the unprotected images in a Memory Stick.
Для отмены удаления изображения
Нажмите кнопку MEMORY– в пункте 3.
Для удаления изображения, отображаемого на индексном экране
Нажмите кнопку MEMORY +/- для перемещения индикатора ▶ к нужному изображению и выполните действия пунктов 2 и 3.
Примечания
- Для удаления защищенного изображения, сначала отмените защиту изображения.
- После удаления изображения Вы не сможете восстановить его. Проверьте изображения внимательно, прежде чем удалить их.
Удаление всех изображений
Вы можете удалить все незащищенные изображения на Memory Stick.
Before operation
Insert a Memory Stick into your camcorder.
(1) Set the POWER switch to MEMORY. Make sure that the lock is set to the left (unlock) position.
(2) Press MENU to make the MENU display appear.
(3) Turn the SEL/PUSH EXEC dial to select ☐, then press the dial.
(4) Turn the SEL/PUSH EXEC dial to select DELETE ALL, then press the dial.
(5) Turn the SEL/PUSH EXEC dial to select OK, then press the dial. "OK" changes to "EXECUTE."
(6) Turn the SEL/PUSH EXEC dial to select EXECUTE, then press the dial. “DELETING” appears on the LCD screen. When all the unprotected images are deleted, “COMPLETE” is displayed.
Перед началом работы
Вставьте Memory Stick в Вашу видеокамеру.
(1) Установите переключатель POWER в положение MEMORY. Убедитесь, что фиксатор установлен в левом (незафиксированном) положении.
(2) Нажмите кнопку MENU, чтобы на дисплее появилась индикация MENU.
(3) Поверните диск SEL/PUSHEXEC для выбора установки ☐, а затем нажмите диск.
(4) Поверните диск SEL/PUSH EXEC для выбора установки DELETE ALL, а затем нажмите диск.
(5) Поверните диск SEL/PUSH EXEC для выбора установки OK, а затем нажмите диск. Индикация "ОК" изменится на индикацию "EXECUTE".
(6) Поверните диск SEL/PUSH EXEC для выбора установки EXECUTE, а затем нажмите диск. На экране ЖКД появится индикация "DELETING". Когда все незащищенные изображения будут удалены, на дисплее появится индикация "COMPLETE".
2
3
→
MEMORY SET
M CONTINUOUS
G QUALITY
FLD./FRAME
PRINT MARK
PROTECT
ETC SLIDE SHOW
DELETE ALL
FORMAT
4
MEMORY SET
M CONTINUOUS
G QUALITY
FLD ./ FRAME
PRINT MARK
PROTECT
ETC SLIDE SHOW
DELETE ALL
FORMAT
RETURN
MENU : END
MEMORY SET
CONTINUOUS
QUALITY
FLD. / FRAME
PRINT MARK
PROTECT
SLIDE SHOW
DELETE ALL
FORMAT
RETURN
MENU : END
5
MEMORY SET
CONTINUOUS
QUALITY
FLD ./FRAME
PRINT MARK
PROTECT
ETC SLIDE SHOW
DELETE ALL RETURN
FORMAT OK
RETURN
MENU : END
MEMORY SET
CONTINUOUS
QUALITY
FLD. / FRAME
PRINT MARK
PROTECT
ETC SLIDE SHOW
DELETE ALL RETURN
FORMAT EXECUTE
RETURN
MENU : END
6
MEMORY SET
CONTINUOUS
QUALITY
FLD ./FRAME
PRINT MARK
PROTECT
ETC SLIDE SHOW
DELETE ALL DELETING
FORMAT
RETURN
MENU : END
MEMORY SET
CONTINUOUS
QUALITY
FLD . / FRAME
PRINT MARK
PROTECT
ETC SLIDE SHOW
DELETE ALL COMPLETE
FORMAT
RETURN
MENU : END
Deleting images
To cancel deleting all the images in the Memory Stick
Select ➕ RETURN in step 4, then press the SEL/PUSH EXEC.
While "DELETING" appears
Do not turn the POWER switch or press any buttons.
If the write-protect tab on the Memory Stick is set to LOCK
You cannot delete images.
Удаление изображений
Для отмены удаления всех изображений на Memory Stick
Выберите установку ➔ RETURN в пункте 4, а затем нажмите кнопку SEL/PUSH EXEC
Во время отображения индикации "DELETING"
Не изменяйте положение переключателя POWER и не нажимайте каких-либо кнопок.
Если лепесток защиты записи на Memory Stick установлен в положение LOCK
Вы не сможете удалить изображения.
Playing back images in a continuous loop - SLIDE SHOW
- DCR-TRV10E only
You can automatically play back images in sequence. This function is useful especially when checking recorded images or during a presentation.
Before operation
Insert a Memory Stick into your camcorder.
(1) Set the POWER switch to MEMORY. Make sure that the lock is set to the left (unlock) position.
(2) Press MENU to make the MENU display appear.
(3) Turn the SEL/PUSH EXEC dial to select ☐, then press the dial.
(4) Turn the SEL/PUSH EXEC dial to select SLIDE SHOW, then press the dial.
(5) Press MEMORY PLAY. Your camcorder plays back the images recorded on a Memory Stick in sequence.
Воспроизведение изображений в непрерывной последовательности по замкнутому циклу – SLIDE SHOW
- Только модель DCR-TRV10E
Вы можете автоматически воспроизводить изображения в непрерывной последовательности. Эта функция является полезной особенно при проверке записанных изображений или во время презентации.
Перед началом работы
Вставьте Memory Stick в Вашу видеокамеру.
(1) Установите переключатель POWER в положение MEMORY. Убедитесь, что фиксатор установлен в левом (незафиксированном) положении.
(2) Нажмите кнопку MENU, чтобы на дисплее появилась индикация MENU.
(3) Поверните диск SEL/PUSH EXEC для выбора установки □, а затем нажмите диск.
(4) Поверните диск SEL/PUSH EXEC для выбора установки SLIDE SHOW, а затем нажмите диск.
(5) Нажмите кнопку MEMORY PLAY. Ваша видеокамера воспроизведет изображения, записанные на Memory Stick, в непрерывной последовательности.
Playing back images in a continuous loop - SLIDE SHOW
To stop the slide show
Press MENU.
To pause during a slide show
Press MEMORY PLAY.
To start the slide show from a particular image
Select the desired image using MEMORY +/- buttons before step 2.
To view the recorded images on TV
Connect your camcorder to a TV with the A/V connecting cable supplied with your camcorder before operation.
If you change the Memory Stick during operation
The slide show does not operate. If you change the Memory Stick, be sure to follow the steps again from the beginning.
Воспроизведение изображений в непрерывной последовательности по замкнутому циклу – SLIDE SHOW
Для остановки демонстрации слайдов
Нажмите кнопку MENU.
Для паузы во время демонстрации слайдов
Нажмите кнопку MEMORY PLAY.
Для начала показа слайдов с определенного изображения
Выберите нужное изображение с помощью кнопок MEMORY +/- перед пунктом 2.
Для просмотра записанных изображений на экране телевизора
Перед началом процедуры подсоедините Вашу видеокамеру к телевизору с помощью соединительного кабеля аудио/видео, прилагаемого к Вашей видеокамере.
При замене Memory Stick во время работы
Функция показа слайдов не будет работать. Если Вы замените Memory Stick, выполните все действия с начала.
Selecting cassette types
You can use the Mini DV mini DV cassette only*. You cannot use any other 8 mm, Hi8 Hi8,
Digital8, VHS VHS, VHSC VHSC, SVHS S-VHS, SVHSC S-VHSC, Betamax or DVDV cassette.
* There are two types of mini DV cassettes: with cassette memory and without cassette memory. We recommend you to use the tape with cassette memory.
The IC memory is mounted on this type of mini DV cassette. Your camcorder can read and write data such as dates of recording or titles, etc. to this memory.
The functions using the cassette memory require successive signals recorded on the tape. If the tape has a blank portion in the beginning or between the recorded portions, a title may not be displayed properly or the search functions may not work properly. Not to make any blank portion on the tape, operate the followings. Press END SEARCH to go to the end of the recorded portion before you begin the next recording if you operate the followings:
- you have ejected the cassette while recording.
- you have played back the tape in the PLAYER.
- you have used the edit search function.
If there is a blank portion or discontinuous signal on your tape, re-record from the beginning to the end of the tape concerning above.
The same result may occur when you record using a digital video camera recorder without a cassette memory function on a tape recorded by one with the cassette memory function.
Tapes with cassette memory have C^II (Cassette Memory) mark. Sony recommends that you use a tape having C^II mark to enjoy your camcorder fully.
CIII4K mark on the cassette
The memory capacity of tapes marked with CIII4K is 4KB. Your camcorder can accommodate tapes having a memory capacity of up to 16KB. 16KB tape is marked with CIII16K.
Выбор типа кассет
Вы можете использовать только кассеты мини DV ^Mini IV*. Вы не можете использовать какие-либо другие кассеты типа 8 мм, Hi8 Hi8, Digital8, VHS VHS, VHSC VHSC, SVHS S-VHS, SVHSC S-VHSC, Betamax или типа IV DV.
* Имеется два типа кассет мини DV: с кассетной памятью и без кассетной памяти. Рекомендуется использовать ленты с кассетной памятью.
На данном типе кассет мини DV установлена память в виде интегральной схемы. Ваша видеокамера может считывать и записывать данные, такие как даты записи или титры и т.п. на данную интегральную схему.
Функции, использующие кассетную память, требуют последовательные сигналы, записанные на ленту. Если на ленте имеется незаписанный участок в начале или между записанными частями, то титр может быть не отображен надлежащим образом или же функции поиска могут работать неправильно. Для того, чтобы не допускать незаписанных участков на ленте, выполните следующее. Нажмите кнопку END SEARCH для перехода к концу записанного участка перед тем, как Вы начнете следующую запись, если Вы выполнили следующее:
– Вы извлекли кассету во время записи.
– Вы воспроизвели ленту в режиме PLAYER.
– Вы использовали функцию монтажного поиска.
Если на Вашей ленте имеется незаписанный участок или прерывающийся сигнал, выполните перезапись с начала до конца данного участка.
Такой же результат может получиться при выполнении записи с помощью цифровой видеокамеры без функции кассетной памяти на ленту, записанную кем-либо с помощью функции кассетной памяти.
Ленты с кассетной памятью памятью имеют знак СИИ (кассетная память). Фирма Sony рекомендует использовать ленту со знаком СИИ для полного наслаждения Вашей видеокамерой.
Знак СИИ4К на кассете
Емкость памяти лент, обозначенная с помощью знака СИИ4К, равна 4К6. Ваша видеокамера может вмещать ленты с емкостью памяти до 16К6. 16К6 лента обозначается с помощью знака СИИ16К.
When you play back
Copyright signal
When playing back
Using any other video camera recorder, you cannot record on a tape that has recorded a copyright control signals for copyright protection of software which is played back on your camcorder.
Audio mode
12-bit mode: The original sound can be recorded in stereo 1, and the new sound in stereo 2 in 32 kHz. The balance between stereo 1 and stereo 2 can be adjusted by selecting AUDIO MIX in the MENU settings during playback. Both sounds can be played back.
16-bit mode: A new sound cannot be recorded but the original sound can be recorded in high quality. Moreover, it can also play back sound recorded in 32 kHz, 44.1 kHz or 48 kHz. When playing back a tape recorded in the 16-bit mode, 16BIT indicator appears on the LCD screen or in the viewfinder.
When you play back a dual sound track tape
When you play back a dual sound track tape recorded in a stereo system, set “HiFi SOUND” to the desired mode in the MENU settings (p. 87).
Sound from speaker
| HiFi Sound Mode | Playing back a stereo tape | Playing back a dual sound track tape |
| STEREO | Stereo | Main sound and sub sound |
| 1 | Left sound | Main sound |
| 2 | Right sound | Sub sound |
You cannot record dual sound programmes on your camcorder.
При воспроизведении
Сигнал авторского права При воспроизведении
Используя какую-либо другую видеокамеру, Вы не можете выполнить запись на ленту, на которой записаны сигналы авторского права для защиты авторских прав программ, воспроизводимых на Вашей видеокамере.
Аудиорежим
12-битовый режим: Первоначальный звук может быть записан на стереофонический канал 1, а новый звук - на стереофонический канал 2 в режиме 32 кГц. Баланс между стереофоническим каналом 1 и стереофоническим каналом 2 можно отрегулировать путем выбора установки AUDIO MIX в установках MENU во время воспроизведения. Вы можете воспроизводить оба звука.
16-битовый режим: Новый звук не может быть записан, однако первоначальный звук может быть записан с высоким качеством. Кроме того, звук можно воспроизводить в режимах 32 кГц, 44,1 кГц или 48 кГц. При воспроизведении ленты, записанной в 16-битовом режиме, на экране ЖКД или в видоискателе появится индикатор 16ВІТ.
При воспроизведении ленты с двойной звуковой дорожкой
При воспроизведении ленты с двойной звуковой дорожкой, записанной в стереофонической системе, установите команду "HiFi SOUND" в нужный режим в установках MENU (стр. 87).
Звук от динамика
| Режим звучания HiFi | Воспроизведение стереофонической ленты | Воспроизведение ленты с двойной звуковой дорожкой |
| STEREO | Стерео | Основной звук и вспомогательный звук |
| 1 | Звук левого канала | Основной звук |
| 2 | Звук правого канала | Основной звук |
Вы не можете записывать программы с двойным звучанием на Вашей видеокамере.
Notes on the mini DV cassette
When affixing a label on the mini DV cassette
Be sure to affix a label only on the locations as illustrated below [a] so as not to cause malfunction of your camcorder.
After using the mini DV cassette
Rewind the tape to the beginning, put the cassette in its case, and store it in an upright position.
Cleaning gold-plated connector
If the gold-plated connector of mini DV cassettes is dirty or dusty, you may not operate the function using cassette memory. Clean up the gold-plated connector with cotton-wool swab, about every 10 times ejection of a cassette. [b]
Примечания по кассете мини DV
При прикреплении этикетки на кассету мини DV
Следите за тем, чтобы этикетки прикреплялись только в местах, как показано на рисунках ниже [a], так чтобы не нарушить нормальное функционирование видеокамеры.
После использования кассеты мини DV
Перемотайте ленту к началу, положите кассету в футляр и храните кассету в вертикальном положении.
Очистка позолоченного разъема
Если позолоченный разъем кассет мини DV загрязнен или запылен, Вы не сможете управлять функцией с помощью кассетной памяти. Очищайте позолоченный разъем с помощью хлопчатобумажного тампона примерно после 10 раз использования кассеты. [b]
![Do not affix a label around this border./ Не приклеивайте этикетку вдоль этой границы. [a] [b]](/content/2019/11/48845/images/9c889c88101a0517b09e5bd649054e72fe44c7939ade01b5f25f7fea4b0886ec.jpg)
Troubleshooting
If you run into any problem using your camcorder, use the following table to troubleshoot the problem. If the problem persists, disconnect the power source and contact your Sony dealer or local authorized Sony service facility. If “C:□□:□□” appears on the LCD screen or in the viewfinder, the self-diagnosis display function has worked. See page 137.
In the recording mode
| Symptom | Cause and/or Corrective Actions |
| START/STOP does not operate. | The POWER switch is set to PLAYER.→ Set it to CAMERA. (p. 20)The POWER switch is set to OFF.→ Set the POWER switch to CAMERA. (p. 20)The tape has run out.→ Rewind the tape or insert a new one. (p. 19, 33)The write-protect tab is set to expose the red mark.→ Use a new tape or slide the tab. (p. 19)The tape is stuck to the drum (moisture condensation).→ Remove the cassette and leave your camcorder for at least 1 hour to acclimatize. (p. 149) |
| Recording stops in a few seconds. | START/STOP MODE is set to 5SEC or ↓.→ Set it to ↓. (p. 25) |
| The power goes off. | While being operated in the CAMERA mode, your camcorder has been in the standby mode for more than 5 minutes.→ Set the POWER switch to OFF and then to CAMERA again. (p. 20) |
| The image on the viewfinder screen is not clear. | The viewfinder lens is not adjusted.→ Adjust the viewfinder lens. (p. 23) |
| The SteadyShot function does not work. | STEADYSHOT is set to OFF in the MENU settings.→ Set it to ON. (p. 87) |
| The autofocusing function does not work. | FOCUS is set to MANUAL.→ Set it to AUTO. (p. 60)Shooting conditions are not suitable for autofocus.→ Set FOCUS to MANUAL to focus manually. (p. 60) |
| The fader function does not work. | START/STOP MODE is set to 5SEC or ↓.→ Set it to ↓. (p. 25)The digital effect function is working.→ Cancel it. (p. 53) |
| The ✕ indicator flashes in the viewfinder or on the LCD screen. | The video heads may be dirty.→ Clean the heads using the Sony DVM12CL cleaning cassette (not supplied). (p. 150) |
| The picture does not appear in the viewfinder. | The LCD panel is open.→ Close the LCD panel. (p. 22) |
| A vertical band appears when you shoot a subject such as lights or a candle flame against a dark background. | The contrast between the subject and background is too high. Your camcorder is not a malfunction. |
| A vertical band appears when you shoot a very bright subject. | Your camcorder is not a malfunction. |
| Some tiny white spots appear in the viewfinder or on the LCD screen. | Slow shutter, low lux or NightShot +Slow shutter mode is activated. This is not a malfunction. |
| An unknown picture is displayed in the viewfinder or on the LCD screen. | If 10 minutes elapse after you set the POWER switch to CAMERA or DEMO MODE is set to ON in the MENU settings without a cassette inserted, your camcorder automatically starts the demonstration.→ Insert a cassette and the demonstration stops. You can also cancel DEMO MODE. (p. 92) |
| The picture is recorded in incorrect or unnatural colours. | NIGHTSHOT is set to ON.→ Set it to OFF. (p. 28) |
| Picture appears too bright, and the subject does not appear in the viewfinder or on the LCD screen. | NIGHTSHOT is set to ON in a bright place.→ Set it to OFF, or use the NightShot function in a dark place. (p. 28) |
| The click of the shutter does not sound. | BEEP is set to OFF in the MENU settings.→ Set it to MELODY or NORMAL. (p. 87) |
In the playback mode
| Symptom | Cause and/or Corrective Actions |
| The tape does not move when a video control button is pressed. | The POWER switch is set to CAMERA or OFF. Set it to PLAYER. (p. 33)The tape has run out. Rewind the tape. (p. 33) |
| The playback picture is not clear or does not appear. | The television’s video channel is not adjusted correctly. Adjust it. (p. 38) |
| There are nine horizontal lines on the picture or the playback picture is not clear or does not appear. | The video head may be dirty. Clean the heads using the Sony DVM12CL cleaning cassette (not supplied). (p. 150) |
| No sound or only a low sound is heard when playing back a tape. | The volume is turned to minimum. Open the LCD panel and press VOLUME +. (p. 33)AUDIO MIX is set to ST2 in the MENU settings. Adjust AUDIO MIX. (p. 87) |
| Displaying the recorded date, date search function does not work. | The tape has no cassette memory. Use a tape with cassette memory. (p. 66, 129)CM SEARCH is set to OFF in the MENU settings. Set it to ON. (p. 87) |
(continued on the following page)
| Symptom | Cause and/or Corrective Actions |
| The title search function does not work. | The tape has no cassette memory.→ Use a tape with cassette memory. (p. 129)CM SEARCH is set to OFF in the MENU settings.→ Set it to ON. (p. 87)There is no title in the tape.→ Superimpose the titles. (p. 79) |
| The new sound added to the recorded tape is not heard. | AUDIO MIX is set to ST1 side in the MENU settings.→ Adjust AUDIO MIX in the MENU settings. (p. 87) |
| The title is not displayed. | TITLE DSPL is set to OFF in the MENU settings.→ Set it to ON in the MENU settings. (p. 87) |
| The date search or title search does not work correctly. | The tape has a blank portion in the recorded portion (p. 129) |
In the recording and playback modes
| Symptom | Cause and/or Corrective Actions |
| The power does not turn on. | The battery pack is not installed, or is dead or nearly dead.→ Install a charged battery pack. (p. 12, 13)The AC power adaptor is not connected to the mains.→ Connect the AC power adaptor to the mains. (p. 18) |
| The end search function does not work. | The tape was ejected after recording when using a tape without cassette memory.You have not recorded on the new cassette yet. |
| The end search function does not work correctly. | The tape has a blank portion in the beginning or middle. |
| The battery pack is quickly discharged. | The operating temperature is too low.The battery pack is not fully charged.→ Charge the battery pack again. (p. 13)The battery pack is completely dead, and cannot be recharged.→ Replace with a new battery pack. (p. 12) |
| The battery remaining indicator does not indicate the correct time. | You have used the battery pack in an extremely hot or cold environment for a long time.The battery pack is completely dead, and cannot be recharged.→ Replace with a new battery pack. (p. 12)The battery is dead.→ Use a charged battery pack. (p. 12, 13) |
| The cassette cannot be removed from the holder. | The power source is disconnected.→ Connect it firmly. (p. 12, 18)The battery is dead.→ Use a charged battery pack or the AC power adaptor. (p. 12, 18) |
| The [4] and ▲ indicators flash and no functions except for cassette ejection work. | Moisture condensation has occurred.Remove the cassette and leave your camcorder for at least 1 hour to acclimatize. (p. 149) |
| [11] indicator does not appear when using a tape with cassette memory. | The gold-plated connector of the tape is dirty or dusty.→ Clean the gold-plated connector. (p. 131) |
| Remaining tape indicator is not displayed. | The REMAIN is set to AUTO in the MENU settings.→ Set it to ON to always display the remaining tape indicator. (p. 87) |
When operating using the Memory Stick
| Symptom | Cause and/or Corrective Actions |
| The Memory Stick does not function. | The POWER switch is set to CAMERA. Set it to MEMORY. (p. 103) |
| Recording does not function. | The Memory Stick has already been recorded to its full capacity. Erase unnecessary images and record again. (p. 124, 106)The Memory Stick is not inserted. Insert a Memory Stick. (p. 102)Unformatted Memory Stick is inserted. Format the Memory Stick. (p. 105)The write-protect tab on the Memory Stick is set to LOCK. Slide the tab to write. (p. 100) |
| The image cannot be deleted. | The image is protected. Cancel image protection. (p. 121) |
| You cannot format the Memory Stick. | The write-protect tab on the Memory Stick is set to LOCK. Set the tab to write. (p. 100)Memory Stick is not inserted. Insert a Memory Stick. (p. 102) |
| Deleting all the images cannot be carried out. | The write-protect tab on the Memory Stick is set to LOCK. Set the tab to write. (p. 100)Memory Stick is not inserted. Insert a Memory Stick. (p. 102) |
| You cannot protect the image. | The write-protect tab on the Memory Stick is set to LOCK. Set the tab to write. (p. 100)The image to protect is not be played back. Press MEMORY PLAY to play back the image. (p. 114)Memory Stick is not inserted. Insert a Memory Stick. (p. 102) |
| You cannot write a print mark on the still image. | The write-protect tab on the Memory Stick is set to LOCK. Set the tab to write. (p. 100)The image to write a print mark is not be played back. Press MEMORY PLAY to play back the image. (p. 114)Memory Stick is not inserted. Insert a Memory Stick. (p. 102) |
| The slide show function does not work. | Memory Stick is not inserted. Insert a Memory Stick. (p. 100) |
| The photo save function does not work. | The write-protect tab on the Memory Stick is set to LOCK. Set the tab to write. (p. 100)Memory Stick is not inserted. Insert a Memory Stick. (p. 102) |
(continued on the following page)
Others
| Symptom | Cause and/or Corrective Actions |
| The title is not recorded. | · The tape has no cassette memory.→ Use a tape with cassette memory. (p. 129)· The cassette memory is full.→ Erase another title. (p. 82)· The tape is set to prevent accidental erasure.→ Slide the write-protect tab so that red portion is not visible. (p. 19)· Nothing is recorded in that position on the tape.→ Superimpose the title to the recorded position. (p. 79) |
| The cassette label is not recorded. | · The tape has no cassette memory.→ Use a tape with cassette memory. (p. 129)· The cassette memory is full.→ Erase some titles. (p. 82)· The tape is set to prevent accidental erasure.→ Slide the write-protect tab so that red portion is not visible. (p. 19) |
| While editing using the i.LINK cable (DV connecting cable), recording picture cannot be monitored. | · Remove the i.LINIK cable (DV connecting cable), and connect it again. |
| DV synchro-editing does not function.(DCR-TRV10E only) | · The input selector on the VCR is not set correctly.→ Set the selector to DV input position. If you use another DV camcorder, set the power switch to VTR.· The camcorder is connected to DV equipment of other than Sony.→ Operate normal editing.· Setting programme on a blank portion of the tape is attempted.→ Set the programme again on a recorded portion. |
| The Remote Commander supplied with your camcorder does not work. | · COMMANDER is set to OFF in the MENU settings.→ Set it to ON. (p. 87)· Something is blocking the infrared rays.→ Remove the obstacle.· The batteries are inserted in the battery holder with the + - polarities incorrectly matching the + - marks.→ Insert the batteries with the correct polarity. (p. 165)· The batteries are dead.→ Insert new ones. (p. 165) |
| The melody or beep sounds for 5 seconds. | · Moisture condensation has occurred.→ Remove the cassette and leave your camcorder for at least 1 hour to acclimatize. (p. 149)· Some troubles has occurred in your camcorder.→ Remove the cassette and insert it again, then operate your camcorder. |
| While charging the battery pack, no indicator appears or the indicator flashes in the display window. | · The AC power adaptor is disconnected.→ Connect it firmly. (p. 18)· Something is wrong with the battery pack.→ Contact your Sony dealer or local authorized Sony service facility. |
| No function works though the power is on. | · Disconnect the mains lead of the AC power adaptor or remove the battery, then reconnect it in about 1 minute. Turn the power on. If the functions still do not work, open the LCD panel and press the RESET button beside the speaker using a sharp-pointed object. (If you press the RESET button, all the settings including the date and time return to the default.) (p. 158) |
Your camcorder has a self-diagnosis display function.
This function displays the current condition of your camcorder as a 5-digit code (a combination of a letter and figures) in the viewfinder, on the LCD screen or in the display window. If a 5-digit code is displayed, check the following code chart. The last two digits (indicated by □□) will differ depending on the state of your camcorder.
Viewfinder (or LCD screen)
Self-diagnosis display
• C: □□: □□
You can service your camcorder yourself.
• E: □□: □□
Contact your Sony dealer or local authorized Sony facility.
| Five-digit display | Cause and/or Corrective Actions |
| C:04:□□ | You are using a battery pack that is not an “InfoLITHIUM” battery pack.→ Use an “InfoLITHIUM” battery pack. (p. 17) |
| C:21:□□ | Moisture condensation has occurred.Remove the cassette and leave your camcorder for at least 1 hour to acclimatize. (p. 149) |
| C:22:□□ | The video heads are dirty.Clean the heads using the Sony DVM12CL cleaning cassette (not supplied). (p. 150) |
| C:31:□□ | A malfunction other than the above that you can service has occurred.Remove the cassette and insert it again, then operate your camcorder.Disconnect the mains lead of the AC power adaptor or remove the battery pack. After reconnecting the power source, operate your camcorder. |
| E:61:□□ | A malfunction that you cannot service has occurred.Contact your Sony dealer or local authorized Sony service facility and inform them of the 5-digit code.(example: E:61:10) |
| E:62:□□ |
If you are unable to rectify the problem even if you try corrective actions a few times, contact your Sony dealer or local authorized Sony service facility.
Warning indicators and messages
If indicators and messages appear in the viewfinder, on the LCD screen or in the display window, check the following:
See the page in parentheses “( )” for more information.
- The warning messages do not appear in the mirror mode.
- The indicators and messages are displayed in yellow.
Warning indicators
The video heads are dirty
Slow flashing:
- You need to clean the heads using the Sony DVM12CL cleaning cassette (not supplied) (p. 150).
The battery is dead or nearly dead
Slow flashing:
• The battery is nearly dead.
Fast flashing:
- The battery is dead (p. 13). Depending on conditions, the indicator may flash, even if there are 5 to 10 minutes remaining.
Warning indicator as to tape Slow flashing:
- The tape is near the end.
- No tape is inserted (p. 19).*
Fast flashing:
• The tape has run out (p. 19, 33).*
- The write-protect tab on the cassette is out (red) (p. 19).*
You need to eject the cassette Slow flashing:
- The write-protect tab on the cassette is out (red) (p. 19).*
Fast flashing:
- Moisture condensation has occurred (p. 149).
• The tape has run out (p. 19, 33).*
- The self-diagnosis display function is activated (p. 137).*
Moisture condensation has occurred\* Fast flashing:
- Eject the cassette, turn off your camcorder, and leave it for about 1 hour with the cassette compartment open (p. 149).
Warning indicator as to cassette memory Slow flashing:
- No tape with cassette memory is inserted (p. 19).*
C:21:00
Self-diagnosis display (p. 137)
Warning indicator as to Memory Stick (DCR-TRV10E only)
Slow flashing:
- No Memory Stick is inserted (p. 102).*
- Memory Stick is not formatted correctly (p. 105).
The still image is protected (DCR-TRV10E only)
Slow flashing:
- The still image is protected (p. 121).*
Warning messages
| • CLOCK SET | Reset the date and time (p. 98). |
| • For “InfoLITHIUM” | Use an “InfoLIHIUM” battery pack (p. 17). |
| BATTERY ONLY |
| • CLEANING CASSETTE |
| The video heads are dirty (p. 150). |
| • FULL | The tape cassette memory is full. |
| • 16BIT | AUDIO MODE is set to 16BIT (p. 87).* You cannot dub new sound. |
| • REC MODE | REC MODE is set to LP (p. 87).* You cannot dub new sound. |
| • TAPE | There is no recorded portion on the tape. You cannot dub new sound. |
| • “i.LINK” CABLE | i.LINK cable is connected (p. 73).* You cannot dub new sound. |
| • AV CABLE | A/V connecting cable is connected (p. 38).* You cannot dub new sound. |
| • FULL | The Memory Stick is full.* (DCR-TRV10E only) |
| • o-n | The write-protect tab on the Memory Stick is set to LOCK (p. 100).* (DCR-TRV10E only) |
| • | No still image is recorded on the Memory Stick (p. 106).* (DCR-TRV10E only) |
| • NO MEMORY STICK |
| No Memory Stick is inserted (p. 102). (DCR-TRV10E only) |
* You hear the melody or beep sound.
Поиск и устранение неисправностей
Если у Вас возникла какая-либо проблема при использовании видеокамеры, воспользуйтесь следующей таблицей для отыскания и устранения проблемы. Если проблема не устраняется, то следует отсоединить источник питания и обратиться в сервисный центр Sony или в местное уполномоченное предприятие по обслуживанию изделий Sony. Если на экране ЖКД или в видоискателе появится индикация "С:☐☐:☐☐", это значит, что сработала функция дисплея самодиагностики. См. стр. 145.
В режиме записи
| Возможная неисправность | Вероятная причина и/или метод устранения |
| Не работает кнопка START/STOP. | Переключатель POWER установлен в положение PLAYER.→ Установите его в положение CAMERA. (стр. 20)Переключатель POWER установлен в положение OFF.→ Установите переключатель POWER в положение CAMERA. (стр. 20)Закончилась лента.→ Перемотайте ленту назад или вставьте новую кассету. (стр. 19, 33)Лепесток защиты записи установлен так, что выставлена красная метка.→ Используйте новую кассету или передвиньте лепесток. (стр. 19)Лента прилипла к барабану (конденсация влаги).→ Выньте кассету и оставьте видеокамеру примерно на 1 час для акклиматизации. (стр. 149) |
| Запись останавливается через несколько секунд. | Переключатель START/STOP MODE установлен в положение 5SEC или ↓.→ Установите его в положение ↓. (стр. 25) |
| Выключается питание. | При работе в режиме CAMERA Ваша видеокамера находилась в режиме ожидания более 5 минут.→ Установите переключатель POWER в положение OFF, а затем снова в положение CAMERA. (стр. 20) |
| Изображение на экране видоискателя является нечетким. | Не отрегулирован объектив видоискателя.→ Отрегулируйте объектив видоискателя. (стр. 23) |
| Не работает функция устойчивой съемки. | Команда STEADYSHOT установлена в положение OFF в установках MENU.→ Установите ее в положение ON (стр. 87) |
| Не работает функция автоматической фокусировки. | Команда FOCUS установлена в положение MANUAL.→ Установите ее в положение AUTO. (стр. 60)Условия съемки являются неподходящими для автоматической фокусировки.→ Установите команду FOCUS в положение MANUAL для выполнения фокусировки вручную. (стр. 60) |
| Не работает функция фейдера. | Команда START/STOP MODE установлена в положение 5SEC или ↓.→ Установите ее в положение ↓. (стр. 25)Приведена в действие функция цифрового эффекта.→ Отмените ее. (стр. 53) |
| В видоискателе или на экране ЖКД мигает индикатор ✗. | Возможно, загрязнены видеоголовки.→ Почистите видеоголовки с помощью очистительной кассеты Sony DVM12CL (не прилагается). (стр. 150) |
| Изображение не появляется в видоискателе. | Открыта панель ЖКД.→ Закройте панель ЖКД. (стр. 22) |
| Возможная причина | Вероятная причина и/или метод устранения |
| Появляется вертикальная черная полоса при съемке объектов, типа лампы или пламени свечи на темном фоне. | Слишком высокая контрастность между объектом и фоном. В видеокамере нет неисправности. |
| Появляется вертикальная черная полоса при съемке очень ярких объектов. | В видеокамере нет неисправности. |
| В видоискателе или на экране ЖКД появляются маленькие белые точки. | Приведен в действие режим медленного затвора, низкой освещенности или ночной съемки + медленного затвора. Это не является неисправностью. |
| В видоискателе или на экране ЖКД отображается необычное изображение. | Если пройдет 10 минут после того, как Вы установили переключатель POWER в положение CAMERA или команду DEMO MODE установили в положение ON в установках MENU без вставленной кассеты, Ваша видеокамера автоматически начнет демонстрацию.→ Вставьте кассету, и демонстрация остановится.Вы также можете отменить режим DEMO MODE. (стр. 97) |
| Изображение записывается с неправильными или ненатуральными цветами. | Команда NIGHTSHOT установлена в положение ON.→ Установите ее в положение OFF. (стр. 28) |
| Изображение получается слишком ярким, а объект не появляется в видоискателе или на экране ЖКД. | Команда NIGHTSHOT установлена в положение ON в ярком месте.→ Установите ее в положение OFF или используйте функцию ночной съемки в темном месте. (стр. 28) |
| Не слышен щелчок затвора. | Команда BEEP установлена в положение OFF в установках MENU.→ Установите ее в положение MELODY или NORMAL. (стр. 87) |
В режиме воспроизведения
| Возможная причина | Вероятная причина и/или метод устранения |
| При нажатии кнопки управления видеокамерой лента не перемещается. | Переключатель POWER установлен в положение CAMERA или OFF.→ Установите его в положение PLAYER. (стр. 33)Закончилась лента.→ Перемотайте ленту назад. (стр. 33) |
| Воспроизводимое изображение является нечетким или не появляется вообще. | Видеоканал телевизора отрегулирован неправильно.→ Отрегулируйте его надлежащим образом. (стр. 38) |
| На изображении имеются девять горизонтальных полос, либо воспроизводимое изображение является нечетким или вовсе не появляется на экране. | Возможно, загрязнены видеоголовки.→ Почистите видеоголовки с помощью очистительной кассеты Sony DVM12CL (не прилагается). (стр. 150) |
| При воспроизведении ленты нет звука или же слышен только тихий звук. | Громкость установлена на минимальную величину.→ Откройте панель ЖКД и нажмите кнопку VOLUME +. (стр. 33)Команда AUDIO MIX установлена в положение ST2 в установках MENU.→ Отрегулируйте команду AUDIO MIX. (стр. 87) |
| Не работает функция отображения записанной даты, поиска даты. | На ленте нет кассетной памяти.→ Используйте ленту с кассетной памятью. (стр. 66, 129)Команда CM SEARCH установлена в положение OFF в установках MENU.→ Установите ее в положение ON. (стр. 87) |
| Не работает функция поиска титров. | На ленте нет кассетной памяти.→ Используйте ленту с кассетной памятью. (стр.129)Команда CM SEARCH установлена в положение OFF в установках MENU.→ Установите ее в положение ON. (стр. 87)На ленте нет титров.→ Нанесите титры. (стр. 79) |
| Не слышен новый звук, добавленный на записанную ленту. | Команда AUDIO MIX установлена на стороне ST1 в установках MENU.→ Отрегулируйте команду AUDIO MIX в установках MENU. (стр. 87) |
| Не отображается титр. | Команда TITLE DSPL установлена в положение OFF в установках MENU.→ Установите ее в положение ON в установках MENU. (стр. 87) |
| Неправильно работает поиск титра или поиск даты. | Лента имеет пробелы в записанной части. (стр. 129) |
В режимах записи и воспроизведения.
| Возможная причина | Вероятная причина и/или метод устранения |
| Не включается питание. | Не установлен батарейный блок, либо же он разрядился или почти разрядился.Установите заряженный батарейный блок. (стр. 12, 13)Сетевой адаптер переменного тока не подсоединен к сети.Подсоедините сетевой адаптер переменного тока к сети. (стр. 18) |
| Не работает функция поиска конца на ленте. | Кассета была вынута после записи при использовании ленты без кассетной памяти.Запись на новую ленту еще не выполнялась. |
| Неправильно работает функция поиска конца ленты. | Лента имеет пропуски в начале или в середине. |
| Батарейный блок быстро разряжается. | Окружающая температура является слишком низкой.Батарейный блок заряжен не полностью.Зарядите снова батарейный блок. (стр. 13)Батарейный блок полностью разряжен и не может быть перезаряжен.Замените его на новый батарейный блок. (стр. 12) |
| Индикатор оставшегося заряда батарейного блока показывает неправильное время. | Вы использовали длительное время батарейный блок в крайне жарких или холодных окружающих условиях.Батарейный блок полностью разряжен и не может быть перезаряжен.Замените его на новый батарейный блок. (стр. 12)Батарейный блок разряжен.Используйте заряженный батарейный блок. (стр. 12, 13) |
| Кассета не вынимается из держателя. | Отсоединен источник питания.Подсоедините его плотно. (стр. 12, 18)Батарейный блок разряжен.Используйте заряженный батарейный блок или сетевой адаптер переменного тока (стр. 12, 18) |
| Мигают индикаторы 📁 и ▲, и никакие функции, кроме извлечения кассеты, не работают. | Произошла конденсация влаги.Выньте кассету и оставьте Вашу видеокамеру примерно на 1 час для акклиматизации. (стр. 149) |
| Не высвечивается индикатор CIII, когда используется лента с кассетной памятью. | Загрязнен или запылен позолоченный разъем кассеты.Очистите позолоченный разъем. (стр. 131) |
| Не отображается индикатор оставшейся ленты. | Индикатор REMAIN 📄 установлен в положение AUTO в установках MENU.Установите его в положение ON, чтобы всегда отображался индикатор оставшейся ленты. (стр. 87) |
При эксплуатации с Memory Stick
– Только модель DCR-TRV10E
| Возможная причина | Вероятная причина и/или метод устранения |
| Не функционирует Memory Stick. | Переключатель POWER установлен в положение CAMERA.→ Установите его в положение MEMORY. (стр. 103) |
| Не функционирует запись. | Емкость Memory Stick уже заполнена.→ Сотрите ненужные изображения и запишите снова. (стр. 124, 106)Не вставлена Memory Stick.→ Вставьте Memory Stick. (стр. 102)Вставленная Memory Stick не отформатирована.→ Отформатируйте Memory Stick. (стр. 105)Лепесток защиты записи на Memory Stick установлен в положение LOCK.→ Сдвиньте лепесток для записи. (стр. 106) |
| Не удаляется изображение. | Изображение защищено.→ Отмените защиту изображения. (стр. 121) |
| Вы не можете отформатировать Memory Stick. | Лепесток защиты от стирания записи на Memory Stick установлен в положение LOCK.→ Установите лепесток для записи. (стр. 100)Не установлена Memory Stick.→ Установите Memory Stick. (стр. 102) |
| Не может быть выполнено удаление всех изображений. | Лепесток защиты от стирания записи на Memory Stick установлен в положение LOCK.→ Установите лепесток для записи. (стр. 100)Не установлена Memory Stick.→ Установите Memory Stick. (стр. 102) |
| Вы не можете защитить изображение. | Лепесток защиты от стирания записи на Memory Stick установлен в положение LOCK.→ Установите лепесток для записи. (стр. 100)Изображение для защиты не воспроизводится.→ Нажмите кнопку MEMORY PLAY для воспроизведения изображения. (стр. 114)Не установлена Memory Stick.→ Установите Memory Stick. (стр. 102) |
| Вы не можете записать печатный знак на неподвижном изображении. | Лепесток защиты от стирания записи на Memory Stick установлен в положение LOCK.→ Установите лепесток для записи. (стр. 100)Изображение для защиты не воспроизводится.→ Нажмите кнопку MEMORY PLAY для воспроизведения изображения. (стр. 114)Не установлена Memory Stick.→ Установите Memory Stick. (стр. 102) |
Прочее
| Возможная причина | Вероятная причина и/или метод устранения |
| Не записываются титры. | Лента не имеет кассетной памяти.→ Используйте ленту с кассетной памятью. (стр. 129)Кассетная память переполнена.→ Сотрите другой титр. (стр. 82)На кассете выполнена установка для предотвращения случайного стирания.→ Передвиньте защитный лепесток записи так, чтобы не был виден красный участок. (стр. 19)Ничто не записано на этом участке ленты.→ Наложите титр на записанный участок. (стр. 79) |
| Не выполняется маркировка кассеты. | Лента не имеет кассетной памяти.→ Используйте ленту с кассетной памятью. (стр. 129)Кассетная память переполнена.→ Сотрите некоторые титры. (стр. 82)На кассете выполнена установка для предотвращения случайного стирания.→ Передвиньте защитный лепесток так, чтобы не был виден красный участок. (стр. 19) |
| Во время монтажа с использованием кабеля i.LINK (соединительный кабель DV), записываемое изображение не контролируется. | Отсоедините кабель i.LINK (соединительный кабель DV) и подсоедините снова. |
| Не функционирует синхронный монтаж DV. (только модель DCR-TRV10E) | Селектор входного сигнала на KBM установлен неправильно.→ Установите селектор в положение входного сигнала DV. Если Вы используете другую видеокамеру DV, установите переключатель питания в положение VTR.Видеокамера подсоединена к аппаратуре DV, не относящейся к изделиям фирмы Sony.→ Выполните обычный монтаж.Сделана попытка установки программы на незаписанную часть ленты.→ Установите программу еще раз на записанную часть ленты. |
| Не работает прилагаемый к Вашей видеокамере пульт дистанционного управления. | Команда COMMANDER установлена в положение OFF в установках MENU.→ Установите ее в положение ON. (стр. 87)Что-то преграждает инфракрасные лучи.→ Устраните препятствие.Батарейки вставлены в держатель так, что полюса + и – расположены не в соответствии со знаками + –.→ Вставьте батарейки, соблюдая надлежащую полярность. (стр. 165)Батарейки разрядились.→ Вставьте новые батарейки. (стр. 165) |
| В течение 5 секунд звучит мелодия или зуммерный сигнал. | Произошла конденсация влаги.→ Выньте кассету и оставьте Вашу видеокамеру примерно на 1 час для акклиматизации. (стр. 149)В Вашей видеокамере произошли неполадки.→ Выньте кассету и вставьте ее снова, а затем включите Вашу видеокамеру. |
| Во время зарядки батарейного блока ни один из индикаторов не появляется и не мигает в окошке дисплея. | Отсоединен сетевой адаптер переменного тока.→ Подсоедините его плотно. (стр. 18)Неполадка с батарейным блоком.→ Обратитесь в сервисный центр Sony или в местное уполномоченное предприятие по обслуживанию изделий Sony. |
| При включенном питании не работает ни одна из функций. | Отсоедините провод сетевого адаптера переменного тока или снимите батарейный блок, а затем подсоедините его снова через 1 минуту. Включите питание. Если функции все еще не работают, откройте панель ЖКД и нажмите кнопку RESET рядом с динамиком, используя при этом заостренный предмет. (Если Вы нажали кнопку RESET, все установки, включая дату и время, вернутся к первоначальным установкам) (стр. 158). |
Индикация самодиагностики
В Вашей видеокамере имеется функция самодиагностики.
Эта функция отображает текущее состояние Вашей видеокамеры в виде 5-значного кода (комбинация из одной буквы и цифр) в видоискателе, на экране ЖКД или в окошке дисплея. В случае отображения 5-значного кода, следует выполнить проверку в соответствии со следующей таблицей кодов. Последние две цифры (обозначенные как □□) будут отличаться в зависимости от состояния Вашей видеокамеры.
Видоискатель (или экран ЖКД)
Индикация самодиагностики
• C:□□:□□
Вы можете выполнить обслуживание Вашей видеокамеры самостоятельно.
• E:□□:□□
Обратитесь в сервисный центр Sony или в местное уполномоченное предприятие по обслуживанию изделий Sony.
| Пятизначная индикация | Вероятная причина и/или метод устранения |
| С:04:☐☐ | • Вы используете батарейный блок, который не является батарейным блоком “InfoLITHIUM”.→ Используйте батарейный блок “InfoLITHIUM” (стр. 17) |
| С:21:☐☐ | • Произошла конденсация влаги.→ Выньте кассету и оставьте Вашу видеокамеру примерно на 1 час для акклиматизации. (стр. 149) |
| С:22:☐☐ | • Загрязнены видеоголовки.→ Почистите видеоголовки с помощью очистительной кассеты Sony DVM12CL (не прилагается). (стр. 150) |
| С:31:☐☐С:32:☐☐ | • Произошла неполадка, отличающаяся от приведенных выше, которую Вы можете устранить самостоятельно.→ Выньте кассету и вставьте ее снова, а затем включите Вашу видеокамеру.→ Отсоедините провод электропитания сетевого адаптера переменного тока или же выньте батарейный блок. После повторного подсоединения источника питания включите Вашу видеокамеру. |
| Е:61:☐☐Е:62:☐☐ | • Произошла неполадка, которую Вы можете устранить самостоятельно.→ Обратитесь в сервисный центр Sony или в местное уполномоченное предприятие по обслуживанию изделий Sony, где следует сообщить о 5-значном коде.(пример: E:61:10) |
Если Вы не можете самостоятельно устранить неполадку даже после опробования соответствующих методов устранения несколько раз, обратитесь в сервисный центр Sony или в местное уполномоченное предприятие по обслуживанию изделий Sony.
Предупреждающие индикаторы и сообщения
Если в видоискателе, на экране ЖКД или в окошке дисплея появятся индикаторы и сообщения, проверьте следующее:
См. страницу в круглых скобках “( )” для более подробной информации.
- Предупреждающие сообщения не будут появляться в зеркальном режиме.
- Индикаторы и сообщения отображаются желтым цветом.
Предупреждающие индикаторы
Загрязнились видеоголовки
Быстрое мигание:
- Вам нужно почистить головки с помощью очистительной кассеты Sony DVM12CL (не прилагается). (стр.150).
Батарейный блок разрядился или почти разрядился.
Медленное мигание:
- Батарейный блок почти разряжен.
Быстрое мигание:
- Батарейный блок разряжен (стр. 13).
В зависимости от условий, может мигать индикатор 📄, даже если еще осталось заряда на 5-10 минут.
Предупреждающий индикатор относительно ленты
Медленное мигание:
• Лента почти достигла конца.
• Лента не вставлена (стр. 19).*
Быстрое мигание:
• Лента закончилась (стр. 19, 33)
- Лепесток защиты записи на кассете отсутствует (красный) (стр. 19).*
Вам нужно вынуть кассету
Медленное мигание:
- Лепесток защиты записи на кассете отсутствует (красный) (стр. 19).*
Быстрое мигание:
- Произошла конденсация влаги (стр. 149)
• Лента закончилась (стр. 19, 33).*
- Сработала функция индикации самодиагностики (стр. 145).*
Произошла конденсация влаги\*
Быстрое мигание:
- Вытолкните кассету, выключите Вашу видеокамеру и оставьте ее примерно на 1 час с открытым отсеком для кассеты (стр. 149).
Предупреждающие индикаторы кассеты с памятью
Медленное мигание:
- Установлена лента без кассетной памяти (стр. 19).*
C:21:00
Индикации самодиагностики (стр. 145).*
Предупреждающие индикаторы Memory Stick (Только модель DCR-TRV10E)
Медленное мигание:
- Не установлена Memory Stick (стр. 102).*
- Memory Stick отформатирована неправильно (стр. 105).
Защита изображения
(Только модель DCR-TRV10E)
Медленное мигание:
- Изображение защищено (стр. 121).*
Предупреждающие сообщения
| CLOCK SET | Повторно установите дату и время (стр. 98) |
| For “InfoLITHIUM” | Используйте батарейный блок “InfoLITHIUM” (стр. 17) |
| BATTERY ONLY | |
| CLEANING CASSETTE |
| Загрязнились видеоголовки. (стр. 150) |
| FULL | Кассетная память память переполнена. |
| 16 BIT | AUDIO MODE установлено в положение 16BIT (стр. 87).* Вы не можете перезаписать новый звук. |
| REC MODE | REC MODE установлено в положение LP (стр. 87).* Вы не можете перезаписать новый звук. |
| TAPE | На ленте нет записанного участка. Вы не можете перезаписать новый звук. |
| “i.LINK” CABLE | Подсоединен кабель i.LINK (стр. 73).* Вы не можете перезаписать новый звук. |
| AV CABLE | Подсоединен соединительный кабель аудио/видео (стр. 38).* Вы не можете перезаписать новый звук. |
| FULL | Memory Stick переполнена.* (только модель DCR-TRV10E) |
| ☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐ ☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☑☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☒☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐○☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐□☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐ | |
* Вы услышите мелодию или зуммерный сигнал.
Using your camcorder abroad
Using your camcorder abroad
You can use your camcorder in any country or area with the AC power adaptor supplied with your camcorder within 100 V to 240 V AC, 50/60 Hz.
Your camcorder is a PAL system based camcorder. If you want to view the playback picture on a TV, it must be a PAL system based TV with VIDEO/AUDIO input jack.
The following shows TV colour systems used overseas.
PAL system
Australia, Austria, Belgium, China, Czech Republic, Denmark, Finland, Germany, Great Britain, Holland, Hong Kong, Italy, Kuwait, Malaysia, New Zealand, Norway, Portugal, Singapore, Slovak Republic, Spain, Sweden, Switzerland, Thailand, etc.
PAL-M system
Brazil
PAL-N system
Argentina, Paraguay, Uruguay
NTSC system
Bahama Islands, Bolivia, Canada, Central America, Chile, Colombia, Ecuador, Jamaica, Japan, Korea, Mexico, Peru, Surinam, Taiwan, the Philippines, the U.S.A., Venezuela, etc.
SECAM system
Bulgaria, France, Guyana, Hungary, Iran, Iraq, Monaco, Poland, Russia, Ukraine, etc.
Simple setting of clock by time difference
You can easily set the clock to the local time by setting a time difference. Select WORLD TIME in the MENU settings. See page 92 for more information.
Использование Вашей видеокамеры за границей
Использование Вашей видеокамеры за границей
Вы можете использовать Вашу видеокамеру в любой стране или области с помощью сетевого адаптера переменного тока, прилагаемого к Вашей видеокамере, который можно использовать в пределах от 100 В до 240 В переменного тока с частотой 50/60 Гц.
Ваша видеокамера основана на системе PAL.
Если Вы хотите просмотреть
воспроизводимое изображение на
телевизоре, то это должен быть телевизор,
основанный на системе PAL, с входными
гнездами VIDEO/AUDIO.
Ниже приведены системы цветного
телевидения, используемые за рубежом.
Система PAL
Австралия, Австрия, Бельгия,
Великобритания, Германия, Голландия,
Гонконг, Дания, Испания, Италия, Китай,
Кувейт, Малайзия, Новая Зеландия,
Норвегия, Португалия, Сингапур, Словацкая
Республика, Таиланд, Финляндия, Чешская
Республика, Швейцария, Швеция и т.д.
Система PAL-M
Бразилия
Система PAL-N
Аргентина, Парагвай, Уругвай
Система NTSC
Багамские острова, Боливия, Венесуэла, Канада, Колумбия, Корея, Мексика, Перу, Суринам, США, Тайвань, Филиппины, Центральная Америка, Чили, Эквадор, Ямайка, Япония и т.д.
Система SECAM
Болгария, Венгрия, Гвиана, Ирак, Иран, Монако, Польша, Россия, Украина, Франция и т.д.
Простая установка разницы во времени на часах
Вы можете легко установить часы на местное время путем установки разницы во времени. Выберите команду WORLD TIME в установках MENU. Подробные сведения приведены на стр. 97
Maintenance information and precautions
Moisture condensation
If your camcorder is brought directly from a cold place to a warm place, moisture may condense inside your camcorder, on the surface of the tape, or on the lens. In this condition, the tape may stick to the head drum and be damaged or your camcorder may not operate correctly. If there is moisture inside your camcorder, the beep sounds and the indicator flashes. When the indicator flashes at the same time, the cassette is inserted in your camcorder. If moisture condenses on the lens, the indicator will not appear.
If moisture condensation occurred
None of the functions except cassette ejection will work. Eject the cassette, turn off your camcorder, and leave it for about 1 hour with the cassette compartment open. Your camcorder can be used again if the ▶ indicator does not appear when the power is turned on again.
Note on moisture condensation
Moisture may condense when you bring your camcorder from a cold place into a warm place (or vice versa) or when you use your camcorder in a hot place as follows:
- You bring your camcorder from a ski slope into a place warmed up by a heating device
- You bring your camcorder from an air-conditioned car or room into a hot place outside
- You use your camcorder after a squall or a shower
- You use your camcorder in a high temperature and humidity place
How to prevent moisture condensation
When you bring your camcorder from a cold place into a warm place, put your camcorder in a plastic bag and tightly seal it. Remove the bag when the air temperature inside the plastic bag has reached the surrounding temperature (after about 1 hour).
Информация по уходу за аппаратом и меры предосторожности
Конденсация влаги
Если видеокамера принесена прямо из холодного места в теплое, то внутри видеокамеры, на поверхности ленты или на объективе может произойти конденсация влаги. В таком состоянии лента может прилипнуть к барабану головки и будет повреждена или же видеокамера не сможет работать надлежащим образом. Если внутри видеокамеры произошла конденсация влаги, то прозвучит зуммерный сигнал, а на экране ЖКД будет мигать индикатор 🔑. Если в то же самое время будет мигать индикатор ▲, это значит, что в видеокамеру вставлена кассета. Если влага сконденсировалась на объективе, индикатор появляться не будет.
Если произошла конденсация влаги
Ни одна из функций, кроме выталкивания кассеты, не будут работать. Извлеките кассету, выключите видеокамеру и оставьте ее приблизительно на 1 час с открытым отсеком для кассеты. Если при повторном включении питания индикатор ☑ не появится на дисплее, Вы можете снова пользоваться видеокамерой.
Примечание по конденсации влаги
Влага может образоваться, если Вы принесете Вашу видеокамеру из холодного места в теплое (или наоборот) или когда Вы используете Вашу видеокамеру в жарком месте в следующих случаях:
- Вы принесли Вашу видеокамеру с лыжного склона в помещение, где функционирует обогреватель
- Вы принесли Вашу видеокамеру из автомобиля или из комнаты с воздушным кондиционированием в жаркое место на улице
- Вы используете видеокамеру после грозы или дождя
- Вы используете Вашу видеокамеру в очень жарком и влажном месте.
Как предотвратить конденсацию влаги
Если видеокамера принесена из холодного места в теплое, то положите видеокамеру в полиэтиленовый пакет и плотно заклейте его. Выньте видеокамеру из полиэтиленового пакета, когда температура воздуха внутри пакета достигнет температуры окружающего воздуха (приблизительно через 1 час).
Maintenance information
Cleaning the video head
To ensure normal recording and clear pictures, clean the video heads. The video head may be dirty when:
- mosaic-pattern noise appears on the playback picture.
- playback pictures do not move.
- playback pictures do not appear.
- the ✕ indicator and “ 🔍 CLEANING
CASSETTE" message appear one after another or the ✕ indicator flashes on the LCD screen or in the viewfinder.
If the above problem, [a] or [b] occurs, clean the video heads for 10 seconds with the Sony DVM12CL cleaning cassette (not supplied). Check the picture and if the above problem persists, repeat cleaning.
Информация по уходу
Чистка видеоголовок
Для обеспечения нормальной записи и четкого изображения следует периодически чистить видеоголовки. Видеоголовки возможно загрязнены, если:
- на воспроизводимом изображении появляются помехи типа мозаики.
• воспроизводимое изображение не двигается.
• воспроизводимое изображение не появляется на экране.
- на экране ЖКД или в видоискателе появляются один за другим индикатор ✘ и сообщение “✿ CLEANING CASSETTE” или же мигает индикатор ✘.
Если возникнут помехи типа [a] или [b], почистите видеоголовки с помощью очистительной кассеты Sony DVM12CL (не прилагается) в течение 10 секунд. Проверьте изображение и, если описанные выше проблемы не устранились, повторите чистку.
or/или
Cleaning the LCD screen
If fingerprints or dust make the LCD screen dirty, we recommend using a LCD Cleaning Kit (not supplied) to clean the LCD screen.
Charging the vanadium-lithium battery in your camcorder
Your camcorder is supplied with a vanadium-lithium battery installed so as to retain the date and time, etc., regardless of the setting of the POWER switch. The vanadium-lithium battery is always charged as long as you are using your camcorder. The battery, however, will get discharged gradually if you do not use your camcorder. It will be completely discharged in about a half year if you do not use your camcorder at all. Even if the vanadium-lithium battery is not charged, it will not affect the camcorder operation. To retain the date and time, etc., charge the battery if the battery is discharged.
Charging the vanadium-lithium battery:
- Connect your camcorder to mains using the AC power adaptor supplied with your camcorder, and leave your camcorder with the POWER switch turned off for more than 24 hours.
- Or install the fully charged battery pack in your camcorder, and leave your camcorder with the POWER switch turned off for more than 24 hours.
Чистка экрана ЖКД
Если на экране ЖКД появятся отпечатки или пыль, рекомендуется воспользоваться очистительным набором для ЖКД (не прилагается) для чистки ЖКД.
Зарядка ванадиево-литиевой батарейки в Вашей видеокамере
К Вашей видеокамере прилагается ванадиеволитиевая батарейка, установленная с тем, чтобы сохранять в памяти дату и время и т.п. независимо от установки переключателя POWER. Ванадиеволитиевая батарейка заряжается всегда в то время, когда Вы используете свою видеокамеру. Однако батарейка будет постепенно разряжаться, если Вы не используете Вашу видеокамеру. Она практически полностью разрядится примерно через полгода, если Вы не будете использовать Вашу видеокамеру совсем. Даже если ванадиеволитиевая батарейка не заряжена, это не повлияет на работу видеокамеры. Для сохранения в памяти даты и времени следует зарядить батарейку, если она разряжена.
Зарядка ванадиево-литиевой батарейки
- Подсоедините Вашу видеокамеру к сети с помощью сетевого адаптера переменного тока, прилагаемого к Вашей видеокамере, и оставьте Вашу видеокамеру с выключенным положением переключателя питания POWER более, чем на 24 часа.
- Или же установите полностью заряженный батарейный блок в Вашу видеокамеру и оставьте Вашу видеокамеру с выключенным положением переключателя питания POWER более, чем на 24 часа.
Precautions
Camcorder operation
- Operate your camcorder on 7.2 V (battery pack) or 8.4 V (AC power adaptor).
- For DC or AC operation, use the accessories recommended in this operating instructions.
- If any solid object or liquid get inside the casing, unplug your camcorder and have it checked by a Sony dealer before operating it any further.
- Avoid rough handling or mechanical shock. Be particularly careful of the lens.
- Keep the POWER switch set to OFF when you are not using your camcorder.
- Do not wrap your camcorder with a towel, for example, and operate it. Doing so might cause heat to build up inside.
- Keep your camcorder away from strong magnetic fields or mechanical vibration.
- Do not touch the LCD screen with your fingers or a sharp-pointed object.
- If your camcorder is used in a cold place, a residual image may appear on the LCD screen. This is not a malfunction.
- While using your camcorder, the back of the LCD screen may heat up. This is not a malfunction.
On handling tapes
- Do not insert anything into the small holes on the rear of the cassette. These holes are used to sense the type and thickness of the tape and if the recording tab is in or out.
- Do not open the tape protect cover or touch the tape.
- Avoid touching or damaging the terminals. To remove dust, clean the terminals with a soft cloth.
Camcorder care
- Remove the tape, and periodically turn on the power, operate the CAMERA and PLAYER sections and play back a tape for about 3 minutes when your camcorder is not to be used for a long time.
- Clean the lens with a soft brush to remove dust. If there are fingerprints on the lens, remove them with a soft cloth.
- Clean the camcorder body with a dry soft cloth, or a soft cloth lightly moistened with a mild detergent solution. Do not use any type of solvent which may damage the finish.
- Do not let sand get into your camcorder. When you use your camcorder on a sandy beach or in a dusty place, protect it from the sand or dust. Sand or dust may cause your camcorder to malfunction, and sometimes this malfunction cannot be repaired.
Меры предосторожности
Эксплуатация видеокамеры
- Эксплуатируйте видеокамеру от 7,2 В (батарейный блок) или 8,4 В (сетевой адаптер переменного тока)
- Что касается эксплуатации видеокамеры от постоянного и переменного тока, используйте принадлежности, рекомендуемые в данной инструкции по эксплуатации.
- Если какой-нибудь твердый предмет или жидкость попали внутрь корпуса, то выключите видеокамеру и проверьте ее у дилера Sony перед дальнейшей ее эксплуатацией.
- Избегайте грубого обращения с видеокамерой или механических ударов. Будьте особенно осторожны с объективом.
- Если видеокамера не используется, держите выключатель POWER в положении OFF.
- Не заворачивайте Вашу видеокамеру, например, в полотенце, и не эксплуатируйте ее в таком состоянии. В противном случае может произойти повышение температуры внутри видеокамеры.
- Держите Вашу видеокамеру подальше от сильных магнитных полей или механической вибрации.
- Не прикасайтесь к экрану ЖКД своими пальцами или острыми предметами.
- При эксплуатации Вашей видеокамеры в холодном месте, на экране ЖКД может появляться остаточное изображение. Это не является неисправностью.
- При эксплуатации Вашей видеокамеры, задняя сторона экрана ЖКД может нагреваться. Это не является неисправностью.
Относительно обращения с лентами
- Не вставляйте ничего в маленькие отверстия на задней стороне кассеты. Эти отверстия используются для определения типа и толщины ленты, а также для определения наличия или отсутствия лепестка защиты записи на ленте.
- Не открывайте предохранительную крышку ленты и не прикасайтесь к ленте.
- Избегайте касания или повреждения полюсов. Для удаления пыли чистите полюса с помощью мягкой ткани.
Уход за видеокамерой
- Периодически вынимайте кассету и включайте питание, оперируйте устройствами CAMERA и PLAYER и воспроизводите ленту порядка 3-х минут, если Ваша видеокамера не будет использоваться длительное время.
- Чистите объектив с помощью мягкой кисточки для удаления пыли. Если имеются отпечатки пальцев на объективе, то удалите их с помощью мягкой ткани.
- Чистите корпус видеокамеры с помощью сухой мягкой ткани или мягкой ткани, слегка смоченной раствором умеренного моющего средства. Не используйте каких-либо типов растворителей, которые могут повредить отделку.
- Не допускайте попадания песка в видеокамеру. Если Вы используете видеокамеру на песчаном пляже или в каком-либо пыльном месте, предохраните аппарат от песка или пыли. Песок или пыль могут привести к неисправности аппарата, которая иногда может быть неисправимой.
Maintenance information and precautions
AC power adaptor
- Unplug the unit from the mains when you are not using the unit for a long time. To disconnect the mains lead, pull it out by the plug. Never pull the mains lead itself.
- Do not operate the unit with a damaged cord or if the unit has been dropped or damaged.
- Do not bend the mains lead forcibly, or place a heavy object on it. This will damage the cord and may cause fire or electrical shock.
- Prevent metallic objects from coming into contact with the metal parts of the connecting section. If this happens, a short may occur and the unit may be damaged.
• Always keep metal contacts clean.
- Do not disassemble the unit.
- Do not apply mechanical shock or drop the unit.
- While the unit is in use, particularly during charging, keep it away from AM receivers and video equipment. AM receivers and video equipment disturb AM reception and video operation.
- The unit becomes warm during use. This is not a malfunction.
- Do not place the unit in locations that are:
- Extremely hot or cold
- Dusty or dirty
- Very humid
- Vibrating
Battery pack
- Use only the specified charger or video equipment with the charging function.
- To prevent accident from a short circuit, do not allow metal objects to come into contact with the battery terminals.
- Keep the battery pack away from fire.
- Never expose the battery pack to temperatures above 60^ (140°F), such as in a car parked in the sun or under direct sunlight.
- Keep the battery pack dry.
- Do not expose the battery pack to any mechanical shock.
- Do not disassemble nor modify the battery pack.
- Attach the battery pack to the video equipment securely.
- Charging while some capacity remains does not affect the original battery capacity.
Информация по уходу за аппаратом и меры предосторожности
Сетевой адаптер переменного тока
- Отсоедините аппарат от электрической сети, если он не используется длительное время. Для отсоединения сетевого шнура потяните его за разъем. Никогда не тяните за сам шнур.
- Не эксплуатируйте аппарат с поврежденным шнуром или же в случае, если аппарат упал или был поврежден.
- Не сгибайте сетевой провод силой и не ставьте на него тяжелые предметы. Это повредит провод и может привести к пожару или поражению электрическим током.
- Будьте осторожны, чтобы никакие металлические предметы не соприкасались с металлическими контактами соединительной пластины. Если это случится, то может произойти короткое замыкание, и аппарат может быть поврежден.
- Всегда поддерживайте металлические контакты в чистоте.
- Не разбирайте аппарат.
- Не подвергайте аппарат механической вибрации и не роняйте его.
- При использовании аппарата, особенно во время зарядки, держите его подальше от приемников АМ-радиовещания и видеоаппаратуры. Приемники АМ-радиовещания и видеоаппаратура нарушают АМ-радиоприем и работу видеоаппаратуры.
- В процессе эксплуатации аппарат нагревается. Это является вполне нормальным.
- Не размещайте аппарат в местах: – Чрезмерно жарких или холодных
– Пыльных или грязных
- Очень влажных
Батарейный блок
- Используйте только рекомендуемое зарядное устройство или видеоаппаратуру с зарядной функцией.
- Для предотвращения несчастного случая из-за короткого замыкания не допускайте контакта металлических предметов с полюсами батарейного блока.
- Не располагайте батарейный блок вблизи огня.
- Не подвергайте батарейный блок воздействию температур свыше 60°C, например, в припаркованном под солнцем автомобиле или под прямым солнечным светом.
- Поддерживайте батарейный блок в сухом виде.
- Не подвергайте батарейный блок воздействию каких-либо механических ударов.
- Не разбирайте и не видоизменяйте батарейный блок.
- Прикрепляйте батарейный блок к видеоаппаратуре плотно.
- Зарядка в случае оставшейся емкости заряда не отражается на емкости первоначального заряда.
Maintenance information and precautions
Notes on dry batteries
To avoid possible damage from battery leakage or corrosion, observe the following:
- Be sure to insert the batteries with the + - polarities matched to the + - marks.
- Dry batteries are not rechargeable.
- Do not use a combination of new and old batteries.
- Do not use different types of batteries.
- Current flows from batteries when you are not using them for a long time.
- Do not use leaking batteries.
If batteries are leaking
- Wipe off the liquid in the battery compartment carefully before replacing the batteries.
- If you touch the liquid, wash it off with water.
- If the liquid get into your eyes, wash your eyes with a lot of water and then consult a doctor.
If any problem occurs, unplug your camcorder and contact your nearest Sony dealer.
Информация по уходу за аппаратом и меры предосторожности
Примечания к сухим батарейкам
Во избежание возможного повреждения видеокамеры вследствие утечки внутреннего вещества батареек или коррозии соблюдайте следующее:
- При установке батареек соблюдайте правильную полярность + – в соответствии с метками + –.
• Сухие батарейки нельзя перезаряжать.
- Не используйте новые батарейки вместе со старыми.
- Не используйте батарейки разного типа.
- Если батарейки не используются длительное время, они постепенно разряжаются.
- Не используйте батарейки, которые потекли.
Если произошла утечка внутреннего вещества батареек
• Перед тем, как заменить батарейки, тщательно протрите остатки жидкости в отсеке для батареек.
- В случае попадания жидкости на кожу, промойте жидкость водой.
• В случае попадания жидкости в глаза, промойте свои глаза большим количеством воды, после чего обратитесь к врачу.
В случае возникновения каких-либо проблем, отключите Вашу видеокамеру от источника питания и обратитесь в ближайший сервисный центр Sony.
Video camera recorder
System
Video recording system
2 rotary heads
Helical scanning system
Audio recording system
Rotary heads, PCM system
Quantization: 12 bits (Fs 32 kHz, stereo 1, stereo 2), 16 bits (Fs 48 kHz, stereo)
Video signal
PAL colour, CCIR standards
Usable cassette
Mini DV cassette with the ^Mini DV mark printed
Tape speed
SP: Approx. 18.81 mm/s
LP: Approx. 12.56 mm/s
Recording/playback time (using cassette DVM60)
SP: 1 hour
LP: 1.5 hours
Fastforward/rewind time (using cassette DVM60)
Approx. 1 min. and 45 seconds (AC power adaptor)
Approx. 2 min. and 30 seconds (battery pack)
Viewfinder
Electric viewfinder (colour)
Image device
1/4 inch CCD (Charge Coupled Device)
Approx. 800,000 pixels
(Effective: Approx. 400,000 pixels)
Lens
Combined power zoom lens
Filter diameter 30 mm. (1 3/16 in.)
10× (Optical), 40× (Digital)
Focal length
3.3 - 33 mm (5/32 - 1 5/16 in.)
When converted to a 35 mm still camera
42 - 420 mm (1 11/16 - 16 5/8 in.)
Colour temperature
Auto, HOLD (Hold), -Indoor
(3200K), ⚙ Outdoor (5800K)
Minimum illumination
5 lux (F 1.7)
0 lux (in the NightShot mode)**
** Objects unable to be seen due to the dark can be shot with infrared lighting.
Output connectors
S video output
4-pin mini DIN
Luminance signal: 1 Vp-p, 75 ohms, unbalanced
Chrominance signal: 0.3 Vp-p,
75 ohms, unbalanced
Audio/Video output
AV MINI JACK, 1 Vp-p, 75 ohms, unbalanced, sync negative 327 mV, (at output impedance more than 47 kilohms)
Output impedance with less than
2.2 kilohms/Stereo minijack (ø 3.5mm)
i DV output
4-pin connector
Headphone jack
Stereo minijack (ø 3.5 mm)
LANC control jack
Stereo mini-minijack (ø 2.5 mm)
MIC jack
Minijack, 0.388 mV low impedance
with 2.5 to 3.0 V DC, output
impedance 6.8 kilohms (ø 3.5 mm)
Stereo type
LCD screen
3.5 inches measured diagonally
72.4× 50.4mm (2 7 / 8× 2 in.)
Total dot number
DCR-TRV8E: 105,380 (479 × 220)
DCR-TRV10E: 184,580 (839 × 220)
General
Power requirements
7.2 V (battery pack)
8.4 V (AC power adaptor)
Average power consumption (when using the battery pack)
During camera recording using LCD
DCR-TRV8E: 3.6 W
DCR-TRV10E: 3.7W
Viewfinder
2.9 W
Operating temperature
0 °C to 40 °C (32 °F to 104 °F)
Storage temperature
-20^ to +60^ (-4^ to +140^)
Dimensions (Approx.)
67.5×89×157.5 mm
(2 3/4 × 3 5/8 × 6 1/4 in.) (w/h/d)
Mass (approx.)
DCR-TRV8E:
630 g (1 lb 6 oz)
DCR-TRV10E:
650 g (1 lb 6 oz)
excluding the battery pack, cassette
and shoulder strap
DCR-TRV8E:
730 g (1 lb 9 oz)
DCR-TRV10E:
750 g (1 lb 10 oz)
including the battery pack,
NP-FM50, cassette DVM60, lens cap
and shoulder strap
Supplied accessories
See page 5.
AC power adaptor
Power requirements
100 - 240 V AC, 50/60 Hz
Power consumption
23 W
Output voltage
DC OUT: 8.4 V, 1.5 A in the
operating mode
Operating temperature
0^ to 40^ (32 °F to 104 °F)
Storage temperature
-20^ to +60^ (-4^ to +140^)
Dimensions (approx.)
125 × 39 × 62 ~mm
(5 × 1 9/16 × 2 1/2 in.) (w/h/d)
excluding projecting parts
Mass (approx.)
280 g (9.8 oz)
excluding mains lead
Cord length (approx.)
Mains lead: 2 m (6.6 feet)
Connecting cord: 1.6 m (5.2 feet)
Battery pack
Output voltage
DC 7.2 V
Capacity
8.5 Wh
Dimensions (approx.)
38.2×20.5×55.6 mm
(1 9/16 × 13/16 × 2 1/4 in.)
(w/h/d)
Mass (approx.)
76 g (2.7 oz)
Type
Lithium ion
Memory Stick (DCR-TRV10E only)
Memory
Flash memory
4MB: MSA-4A
Operating voltage
2.7-3.6V
Power consumption
Approx. 45mA in the operating mode
Approx. 130μA in the standby mode
Dimensions (approx.)
50× 2.8× 21.5mm
(2 × 1/8 × 7/8 in.) (w/h/d)
Mass (approx.)
4 g (0.14 oz)
Design and specifications are subject to change without notice.
Технические характеристики
Видеокамера
Система
Система видеозаписи
2 вращающиеся головки
Система наклонной
механической развертки
Система аудиозаписи
Вращающиеся головки, система
ИКМ
Дискретизация: 12 битов
(Сдвиг частоты 32 кГц, стерео 1,
стерео 2), 16 битов (Сдвиг
частоты 48 кГц, стерео)
Видеосигнал
Цветовой сигнал PAL, стандарт
МККР
Используемые кассеты
Кассеты мини DV с печатным знаком MiniDV
Скорость ленты
SP: приблиз. 18,81 мм/с
LP: приблиз. 12,56 мм/с
Время записи/воспроизведения
(при использовании кассеты DVM60)
SP: 1 час
LP: 1,5 часа
Время ускоренной перемотки вперед/назад
(при использовании кассеты DVM60)
Приблиз. 1 мин. и 45 сек. (сетевой адаптер переменного тока)
Приблиз. 2 мин. и 30 сек.
(батарейный блок)
Видоискатель
Электрический видоискатель (цветной)
Формирователь изображения
1/4-дюймовый ПЗС (прибор с зарядовой связью)
Приблиз. 800 000 элементов
изображения
(Эффективные: приблиз. 400 000 элементов изображения)
Объектив
Комбинированный объектив с
приводным трансфокатором
Диаметр фильтра 30 мм
10-кратный (оптический), 40-
кратный (цифровой)
Фокусное расстояние
3,3 - 33 MM
При преобразовании в 35-мм
фотокамеру
42 - 420 MM
Цветовая температура
Авторегулирование, HOLD
(блокировка), ⚙️В помещении
(3200K), ⚙️ На улице (5800K)
Минимальная освещенность
5 лк (F 1,7)
0 лк (в режиме ночной съемки)**
** Съемку объектов, невидимых в темноте, можно выполнять с помощью инфракрасного освещения.
Разъемы выходных сигналов
S видео
4-штырьковое мини-гнездо DIN
Сигнал яркости: размах 1 В, 75
Ом, несиммеричный
Сигнал цветности: размах 0,3 В,
75 Ом, несимметричный
Выход сигнала аудио/видео
AV MINI JACK, размах сигнала 1
В, 75 Ом, несиммеричный,
синхронизированный
отрицательный полюс 327 мВ
(при полном выходном
сопротивлении более чем 47
килоом)
Полное выходное сопротивление
менее 2,2 килоом/
стереофоническое мини-гнездо
(ø 3,5 мм)
i DV выход цифрового
видеосигнала
4-штырьковый разъем
Гнездо головных телефонов
Стереофоническое мини-гнездо
(ø 3,5 мм)
Гнездо управления LANC
Стереофоническое мини-гнездо
(∅ 2,5 MM)
Гнездо MIC
Мини-гнездо, 0,388 мВ, низкое полное сопротивление от 2,5 до 3,0 В постоянного тока, выходное полное сопротивление 6,8 кОм (ø 3,5 мм)
Стереофонический тип
Экран ЖКД
3.5 дюйма по диагонали
72,4 × 50,4 mm
Общее количество элементов изображения
DCR-TRV8E: 105 380 (479 × 220)
DCR-TRV10E: 184 580 (839 × 220)
Общее
Требования к питанию
7,2 В (батарейный блок)
8,4 В (сетевой адаптер
переменного тока)
Средняя потребляемая мощность
(при использовании
батарейного блока)
Во время записи видеокамерой с помощью ЖКД
DCR-TRV8E: 3,6 BT
DCR-TRV10E: 3,7 Bt
Видоискателя
2.9 BT
Рабочая температура
От 0 °C до 40 °C
Температура хранения
От -20 °C до +60 °C
Размеры (приблиз.)
67,5×89×157,5 MM (Ш/В/Г)
Вес (приблиз.)
DCR-TRV8E:
630 г
DCR-TRV10E:
650 г
не включая батарейный блок,
кассету и плечевой ремень
DCR-TRV8E:
730 г
DCR-TRV10E:
750 г
включая батарейный блок NP-
FM50, кассету DVM60 и плечевой ремень
Прилагаемые принадлежности
См. стр. 5.
Сетевой адаптер переменного тока
Требования к питанию
100 - 240 В переменного тока, 50/60 Гц
Потребляемая мощность
23 Вт
Выходное напряжение
DC OUT: 8,4 В; 1,5 А в рабочем режиме
Рабочая температура
От 0 °C до 40 °C
Температура хранения
От -20 °C до +60 °C
Размеры (приблиз.)
125 × 39 × 62 мм (ш/в/г)
не включая выступающие части
Вес (приблиз.)
280 г
не включая сетевой шнур
Длина шнура (приблиз.)
Сетевой шнур: 2 м
Соединительный шнур: 1,6 м
Батарейный блок
Выходное напряжение
DC 7,2 B
Емкость
8,5 Вт-ч
Размеры (приблиз.)
38,2 × 20,5 × 55,6 MM
Вес (приблиз.)
76 г
Тип
Литиево-ионный
Memory Stick (только модель DCR-TRV10E)
Память
Мигающая память
4 M6: MSA-4A
Рабочее напряжение
2,7 - 3,6 B
Потребляемая мощность
Приблиз. 45 мА в рабочем режиме
Приблиз. 130 мкА в режиме
ожидания
Размеры (приблиз.)
50 x 2,8 x 21,5 мм (ш/в/г)
Вес (приблиз.)
4 r
Конструкция и технические характеристики могут быть изменены без уведомления.
Identifying the parts and controls
Camcorder
Обозначение частей и регуляторов
Видеокамера
1 Viewfinder lens adjustment lever (p. 23)
② OPEN button (p. 20)
3 SEL/PUSH EXEC dial (p. 44, 87)
4 PHOTO button (p. 41, 106)
5 BATT release lever (p. 12)
6 PROGRAM AE button (p. 57)
7 EXPOSURE button (p. 59)
This mark indicates that this product is a genuine accessory for Sony video products.
When purchasing Sony video products, Sony recommends that you purchase accessories with this "GENUINE VIDEO
ACCESSORIES" mark.
Mini
Dy
D video Cassette
CIII
Cassette
Memory
InfoLITHIUM
MEMORY STICK
These are trademarks.
1 Рычаг регулировки объектива видоискателя (стр. 23)
2 Кнопка OPEN (стр. 20)
③ Диск SEL/PUSH EXEC (стр. 44, 87)
4 Кнопка РНОТО (стр. 41, 106)
5 Рычаг освобождения ВАТТ (стр. 12)
6 Кнопка PROGRAM AE (стр. 57)
7 Кнопка EXPOSURE (стр. 59)
Данный знак означает, что это изделие является подлинной принадлежностью для видеоаппаратуры Sony. При покупке видеоаппаратуры Sony рекомендуется приобретать для нее принадлежности Sony с таким знаком "GENUINE VIDEO ACCESSORIES".
Mini
Dy
Digital
Video Cassette
CIII
Cassette
Memory
i
InfoLITHIUM
MEMORY STICK
Торговые знаки.
8 Focus ring (p. 60)
9 Camera recording lamp (p. 20)
10 Infrared rays emitter (p. 28, 40)
11 Microphone
12 FOCUS switch (p. 60)
13 Viewfinder (p. 12, 23)
14 Display window (p. 167)
15 Remote sensor (p. 164)
16 BACK LIGHT button (p. 27)
17 FADER button (p. 47)
8 Кольцо фокусировки (стр. 60)
9 Лампа записи видеокамеры (стр. 20)
10 Излучатель инфракрасных лучей (стр. 28, 40)
11 Микрофон
12 Переключатель FOCUS (стр. 60)
13 Видоискатель (стр. 12, 23)
14 Окошко дисплея (стр. 167)
15 Датчик дистанционного управления (стр. 164)
16 Кнопка BACK LIGHT (стр. 27)
17 Кнопка FADER (стр. 47)
18 LCD screen (p. 22)
19 LCD BRIGHT buttons (p. 22)
20 VOLUME buttons (p. 33)
21 RESET button (p. 136)
22 MEMORY PLAY button (p. 114, 119) (DCR-TRV10E only)
23 MEMORY INDEX button (DCR-TRV10E only) (p. 115)
24 MEMORY + button
(DCR-TRV10E only) (p. 114, 119)
25 MEMORY – button
(DCR-TRV10E only) (p. 114,. 119)
26 MEMORY DELETE button (DCR-TRV10E only) (p. 124)
18 Экран ЖКД (стр. 22)
19 Кнопки LCD BRIGHT (стр. 22)
20 Кнопки VOLUME (стр. 33)
21 Кнопка RESET (стр. 136)
22 Кнопка MEMORY PLAY (только модель DCR-TRV10E) (стр. 114, 119)
23 Кнопка MEMORY INDEX (только модель DCR-TRV10E) (стр. 115)
24 Кнопка MEMORY + (только модель DCR-TRV10E) (стр. 114, 119)
25 Кнопка MEMORY – (только модель DCR-TRV10E) (стр. 114, 119)
26 Кнопка MEMORY DELETE (только модель DCR-TRV10E) (стр. 124)
27 SELFTIMER button (p. 30)
28 END SEARCH button (p. 31)
29 DISPLAY button (p. 34)
30 START/STOP MODE switch (p. 25)
31 DIGITAL EFFECT button (p. 52, 63)
32 TITLE button (p. 80)
33 MENU button (p. 44, 87)
34 Speaker
27 Кнопка SELFTIMER (стр. 30)
28 Кнопка END SEARCH (стр. 31)
29 Кнопка DISPLAY (стр. 34)
30 Переключатель START/STOP MODE (стр. 25 )
31 Кнопка DIGITAL EFFECT (стр. 52, 63)
32 Кнопка TITLE (стр. 80)
33 Кнопка MENU (стр. 44, 87)
34 Динамик
35 Power zoom lever (p. 24)
36 ACCESS lamp (DCR-TRV10E only) (p. 102)
37 Hooks for shoulder strap
38 START/STOP button (p. 20)
39 LASER LINK button (p. 40)
40 EDITSEARCH buttons (p. 31)
41 Lock (DCR-TRV10E only) (p. 21)
42 POWER switch (p. 20)
35 Рычаг приводного вариообъектива (стр. 24)
36 Лампоцка ACCESS
(только модель DCR-TRV10E) (стр. 102)
37 Крючок для плечевого ремня
38 Кнопка START/STOP (стр. 20)
39 Кнопка LASER LINK (стр. 40)
40 Кнопки EDITSEARCH (стр. 31)
41 Фиксатор (только модель DCR-TRV10E) (стр. 21)
42 Переключатель POWER (стр. 20)
Attaching the shoulder strap
Attach the shoulder strap supplied with your camcorder to the hooks for the shoulder strap.
Прикрепление плечевого ремня
Прикрепите плечевой ремень, прилагаемый к Вашей видеокамере, к крючкам для плечевого ремня.
What is LASER LINK?
The LASER LINK system sends and receives pictures and sound between video equipment having the mark by using infrared rays.
Что такое LASER LINK?
Система LASER LINK посылает и принимает сигналы изображения и звука между видеоаппаратурой, имеющей знак 🐎, с помощью инфракрасных лучей.
Identifying the parts and controls
Обозначение частей и регуляторов
43 Video control buttons (p. 36)
■ STOP (stop)
◀◀ REW (rewind)
▶ PLAY ( playback)
▶▶ FF (fastforward)
■ PAUSE (pause)
The control buttons light up when you set the POWER switch to PLAYER.
44 MEMORY OPEN button
(DCR-TRV10E only) (p. 102)
45 MEMORY RELEASE button
(DCR-TRV10E only) (p. 102)
46 Intelligent accessory shoe (p. 76, 163)
47 +SLOW SHTR button (p. 28)
48 NIGHTSHOT switch (p. 28)
49 Grip strap
Fastening the grip strap
43 Кнопки видеоконтроля (стр. 36)
■ STOP (остановка)
◀◀ REW (ускоренная перемотка назад)
▶ PLAY (воспроизведение)
▶▶ FF (ускоренная перемотка вперед)
II PAUSE (пауза)
Кнопки контроля высвечиваются при установке переключателя POWER в положение PLAYER.
44 Кнопка MEMORY OPEN
(только модель DCR-TRV10E) (стр. 102)
45 Кнопка MEMORY RELEASE
(только модель DCR-TRV10E) (стр. 102)
46 Держатель для вспомогательных
принадлежностей (стр. 76, 163)
47 Кнопка +SLOW SHTR (стр. 28)
48 Переключатель NIGHTSHOT (стр. 28)
49 Ремень для захвата
Прикрепите ремень для захвата.
50 i DV OUT jack (p. 73)
This “i.LINK” mark is a trademark of Sony Corporation and indicates that this product is in agreement with IEEE 1394-1995 specifications and their revisions.
The i DV OUT jack is i.LINK compatible.
51 Ⓞ (headphones) jack
When you use headphones, the speaker on your camcorder is silent.
52 LANC control jack
LANC stands for Local Application Control Bus System. The ⬆ control jack is used for controlling the tape transport of video equipment and other peripherals connected to the video equipment. This jack has the same function as the jack indicated as CONTROL L or REMOTE.
53 ▲ OPEN/EJECT lever (p. 19)
54 Tripod receptacle
Make sure that the length of the tripod screw is less than 6.5 mm (9/32 inch). Otherwise, you cannot attach the tripod securely and the screw may damage your camcorder.
55 S VIDEO jack (p. 38, 71)
56 DC IN jack (p. 13)
57 AUDIO/VIDEO jack (p. 38, 71)
58 MIC jack (PLUG IN POWER)
Connect an external microphone (not supplied). This jack also accepts a “plug-in-power” microphone.
50 Гнездо і DV OUT (стр. 73)
Знак “i.LINK” является торговой маркой корпорации Sony и указывает на то, что продукция соответствует техническим условиям IEEE 1394-1995 и их дополнениям.
Гнездо DV OUT совместимо с каналом передачи сигналов iLINK.
51 Гнездо Ⓞ (головные телефоны)
Если Вы используете головные телефоны, динамик на Вашей видеокамере отключается.
52 Гнездо управления LANC
LANC означает систему канала местного управления. Гнездо управления 📋 используется для контроля за перемещением ленты видеоаппаратуры и периферийных устройств, подключенных к ней. Данное гнездо имеет такую же функцию, как и разъемы, обозначенные как CONTROL L или REMOTE.
53 РЫЧАГ ▲ OPEN/EJECT (стр. 19)
54 Гнездо для треноги
Убедитесь, что длина винта треноги менее 6,5 мм. В противном случае Вы не сможете надежно прикрепить треногу, а винт может повредить Вашу видеокамеру.
55 Гнездо S VIDEO (стр. 38, 71)
56 Гнездо DC IN (стр. 13)
57 Гнезда AUDIO/VIDEO (стр. 38, 71)
58 Гнездо MIC (PLUG IN POWER)
Для подсоединения внешнего микрофона (не прилагается). Это гнездо также позволяет подключить микрофон “с выключателем питания”.
Note on the Carl Zeiss lens
Your camcorder is equipped with a Carl Zeiss lens which can reproduce a fine image. The lens for your camcorder was developed jointly by Carl Zeiss, in Germany, and Sony Corporation. It adopts the MTF* measurement system for video camera and offers a quality as the Carl Zeiss lens.
* MTF is an abbreviation of Modulation Transfer Function/Factor. The value number indicates the amount of light of a subject penetrating into the lens.
Intelligent Accessory Shoe
Notes on the intelligent accessory shoe
- The intelligent accessory shoe supplies power to optional accessories such as a video light or microphone.
- The intelligent accessory shoe is linked to the POWER switch, allowing you to turn the power supplied by the shoe on and off. Refer to the operating instructions of the accessory for further information.
- The intelligent accessory shoe has a safety device for fixing the installed accessory securely. To connect an accessory, press down and push it to the end, and then tighten the screw.
- To remove an accessory, loosen the screw, and then press down and pull out the accessory.
Примечание к линзе Карл Цейс
В Вашей видеокамере встроена линза Карл Цейс, которая позволяет получать высококачественные изображения. Линза для Вашей видеокамеры была разработана совместно компанией Карл Цейс, Германия и корпорацией Sony. Она основана на системе измерения MTF* для видеокамеры и обладает качеством как и линзы Карл Цейс.
* MTF является сокращением от выражения функция/фактор передачи модуляции.
Численная величина указывает количество света от объекта, проникающего через линзу.
Intelligent Accessory Shoe
Примечания относительно держателя для установки принадлежностей
- Держатель для установки принадлежностей подает питание на вспомогательные принадлежности, такие как видеоподсветка или микрофон.
- Держатель для установки принадлежностей связан с режимом ожидания Переключате пь POWER, позволяя Вам включать и выключать подаваемое держателем питание. Подробные сведения приведены в инструкции по эксплуатации вспомогательных принадлежностей.
• В держателе для установки
вспомогательных принадлежностей имеется
предохранительное устройство для
надежной фиксации установленной
принадлежности. Для подсоединения
принадлежности нажмите ее вниз и
нажмите до упора, а затем затяните винт.
- Для снятия принадлежности ослабьте винт, а затем нажмите принадлежность вниз и потяните ее.
Remote Commander
The buttons that have the same name on the Remote Commander as on your camcorder function identically to the buttons on your camcorder.
Пульт дистанционного управления
Кнопки пульта дистанционного управления, которые имеют одинаковые наименования с кнопками на видеокамере, функционируют идентично.
RMT-809
RMT-812
1 PHOTO button (p. 41, 106)
② DISPLAY button (p. 34)
③ Memory control buttons (DCR-TRV10E only) (p. 114, 115, 119)
4 SEARCH MODE button (p. 66, 68, 69)
5 ◀◀◀/▶▶▶I buttons (p. 66, 68, 69)
6 Video control buttons (p. 36)
7 MARK button (DCR-TRV10E only) (p. 75)
8 AUDIO DUB button (p. 77)
⑨ DATA CODE button (p. 34)
10 Power zoom button (p. 24)
11 START/STOP button (p. 20)
12 Transmitter
Point toward the remote sensor to control your camcorder after turning on your camcorder.
13 ZERO SET MEMORY button (p. 65)
1 Кнопка PHOTO (стр. 41, 106)
2 Кнопка DISPLAY (стр. 34)
③ Кнопки управления памятью (только модель DCR-TRV10E) (стр. 114, 115, 119)
4 Кнопка SEARCH MODE (стр. 66, 68, 69)
5 Кнопки ◀◀/▶▶I (стр. 66, 68, 69)
6 Кнопки видеоконтроля (стр. 36)
7 Кнопка MARK
(только модель DCR-TRV10E) (стр. 75)
8 Кнопка AUDIO DUB (стр. 77)
9 Кнопка DATA CODE (стр. 34)
10 Кнопка приводного вариообъектива (стр. 24)
11 Кнопка START/STOP (p. 20)
12 Передатчик
Направьте на датчик для управления видеокамерой после включения видеокамеры.
13 Кнопка ZERO SET MEMORY (стр. 65)
To prepare the Remote Commander
Insert 2 R6 (Size AA) batteries by matching the + and - polarities on the batteries to the + - marks inside the battery compartment.
Для подготовки пульта дистанционного управления
Вставьте две батарейки R6 (размера AA), соблюдая надлежащую полярность + и – на батарейках со знаками + – внутри отсека для батареек.
Notes on the Remote Commander
- Point the remote sensor away from strong light sources such as direct sunlight or overhead lighting. Otherwise, the Remote Commander may not function properly.
- Your camcorder works in the commander mode VTR 2. Commander modes 1, 2 and 3 are used to distinguish your camcorder from other Sony VCRs to avoid remote control misoperation. If you use another Sony VCR in the Commander mode VTR 2, we recommend changing the commander mode or covering the sensor of the VCR with black paper.
Примечания к пульту дистанционного управления
- Держите дистанционный датчик подальше от сильных источников света, как например, прямые солнечные лучи или иллюминация. В противном случае дистанционное управление может не действовать.
- Данная видеокамера работает в режиме пульта дистанционного управления VTR 2. Режимы пульта дистанционного управления 1, 2 и 3 используются для отличия данной видеокамеры от других KBM фирмы Sony во избежание неправильной работы дистанционного управления. Если Вы используете другой KBM фирмы Sony, работающий в режиме VTR 2, мы рекомендуем Вам изменить режим пульта дистанционного управления или закрыть дистанционный датчик KBM черной бумагой.
Operation indicators
1 Cassette memory indicator (p. 129)
② Remaining battery time indicator (p. 26)
③ Zoom indicator (p. 24) /Exposure indicator (p. 59) /Data file name indicator (DCR-TRV10E only) (p. 101)
4 Digital effect indicator (p. 52) /M.CHROM/M.LUMI/C.CHROM indicator (DCR-TRV10E only) (p. 119)
⑤ FLD./FRAME indicator (DCR-TRV10E only) (p. 106)/16:9WIDE indicator (p. 44)/FADER indicator (p. 47)
6 Picture effect indicator (p. 50)
7 Data code indicator (p. 34)
⑧ LCD bright indicator (p. 22)/Volume indicator (p. 33)
9 PROGRAM AE indicator (p. 56)
10 Backlight indicator (p. 27)
11 SteadyShot off indicator (p. 88)
12 Manual focus/Infinity indicator (p. 60)
13 Recording mode indicator (p. 91)
14 Standby/Recording indicator (p. 20) /Video control mode indicator (p. 36) /Image quality mode indicator (DCR-TRV10E only) (p. 103)
1 Индикатор кассетной памяти (стр. 129)
2 Индикатор оставшегося времени батарейного блока (стр. 26)
③ Индикатор вариообъектива (стр. 24)/
индикатор экспозиции (стр. 59)/
индикатор названия данных (только
модель DCR-TRV10E) (стр. 101)
4 Индикатор цифрового эффекта (стр. 52)/индикатор M.CHROM/M.LUMI/C.CHROM (только модель DCR-TRV10E) (стр. 119)
⑤ Индикатор FLD./FRAME (только модель DCR-TRV10E) (стр. 106)/индикатор режима 16:9WIDE (стр. 44)/индикатор FADER (стр. 47)
6 Индикатор эффекта изображения (стр. 50)
7 Индикатор кода данных (стр. 34)
8 Индикатор яркости ЖКД (стр. 22)/
индикатор громкости (стр. 33)
9 Индикатор PROGRAM AE (стр. 56)
10 Индикатор задней подсветки (стр. 27)
11 Индикатор выключенной устойчивой съемки (стр. 93)
12 Индикатор ручной фокусировки/ бесконечности (стр. 60)
13 Индикатор режима записи (стр. 96)
14 Индикатор ожидания/готовности (стр. 20)/индикатор режима видеоконтроля (стр. 36)/индикатор режима качества изображения (только модель DCR-TRV10E) (стр. 103)
Identifying the parts and controls
15 NIGHTSHOT indicator (p. 28)
16 Warning indicators (p. 138)
17 Tape counter indicator (p. 65)/5SEC mode indicator (p. 25)/Time code indicator (p. 26) / Self-diagnosis indicator (p. 137)/Photo mode indicator (p. 41)/Image number indicator (DCR-TRV10E only) (p. 115)
18 Remaining tape indicator (p. 26) /Memory playback indicator (DCR-TRV10E only) (p. 114)
19 ZERO SET MEMORY indicator (p. 65)
20 END SEARCH indicator (p. 31)
21 Audio mode indicator (p. 91)
22 Data file name indicator (DCR-TRV10E only)
This indicator appears when the M.CHROM/M.LUMI/C.CHROM functions work.
23 Continuous mode indicator (DCR-TRV10E only) (p. 107)
24 Video flash ready indicator (p. 42)
This indicator appears when you use the video flash light (not supplied).
25 Self-timer indicator (p. 30)
Обозначение частей и регуляторов
15 Индикатор NIGHTSHOT (стр. 28)
16 Предупреждающие индикаторы (стр. 146)
17 Индикатор счетчика ленты (стр. 65)/
индикатор режима 5SEC (стр. 25)/
индикатор кода времени (стр. 26)/
индикатор функции самодиагностики
(стр. 145)/индикатор фоторежима (стр.
41)/индикатор номера изображения
(только модель DCR-TRV10E) (стр. 115)
18 Индикатор оставшейся ленты (стр. 26)/
индикатор воспроизведения памяти
(только модель DCR-TRV10E) (стр. 114)
19 Индикатор ZERO SET MEMORY (стр. 65)
20 Индикатор END SEARCH (стр. 31)
21 Индикатор автоматического режима (стр. 96)
22 Индикатор названия файла данных (только модель DCR-TRV10E)
Этот индикатор появляется во время работы функций M.CHROM/M.LUMI/C.CHROM.
23 Индикатор непрерывного режима данных (только модель DCR-TRV10E) (стр. 107)
24 Индикатор готовности видеовспышки (стр. 42)
Этот индикатор появляется при использовании видеовспышки (не прилагается).
25 Индикатор таймера самозапуска (стр. 30)
Display window
Окошко дисплея
① Remaining battery time indicator (p. 13) / Tape counter (p. 65) / Memory counter (DCR-TRV10E only) (p. 115) / Time code indicator (p. 26)
2 FULL charge indicator (p. 13)
③ Remaining battery indicator (p. 13)
1 Индикатор оставшегося заряда батарейного блока (стр. 13)/счетчик ленты (стр. 65)/счетчик памяти (только модель DCR-TRV10E)(стр. 115)/индикатор кода времени (стр. 26)
2 Индикатор зарядки FULL (стр. 13)
3 Индикатор оставшегося заряда батарейного блока (стр. 13)
Functions to adjust exposure (in the recording mode)
| • In a dark place | NIGHTSHOT (p. 28) |
| • In insufficient light | Low lux mode (p. 56) |
| • In dark environments such as sunset, fireworks, or general night views | Sunset & moon mode (p. 56) |
| • Shooting backlit subjects | BACK LIGHT (p. 27) |
| • In spotlight, such as at the theatre or a formal event | Spotlight mode (p. 56) |
| • In strong light or reflected light, such as at a beach in midsummer or on a ski slope | Beach & ski mode (p. 56) |
Functions to give images more impact (in the recording mode)
| • Smooth transition between scenes | FADER (p. 46) |
| • Taking a still picture | PHOTO (p. 41) |
| • Digital processing of images | PICTURE EFFECT (p. 49)/DIGITAL EFFECT (p. 51) |
| • Creating a soft background for subjects | Soft portrait mode (p. 56) |
| • Superimposing a title | TITLE (p. 79) |
Functions to give a natural appearance to your recordings (in the recording mode)
| • Preventing deterioration of picture quality in digital zoom | D ZOOM [MENU] (p. 87) |
| • Focusing manually | Manual focus (p. 60) |
| • Shooting distant subjects | Landscape mode (p. 56) |
| • Recording fast-moving subjects | Sports lesson mode (p. 56) |
Functions to use in editing (in the recording mode)
| • Watching the picture on a wide-screen TV | Wide mode (p. 44) |
| • Viewing images using a personal computer (DCR-TRV10E only) | Memory Stick (p. 117) |
Functions to use after recording (in the playback mode)
| • Digital processing of recorded images | PICTURE EFFECT (p. 62)/DIGITAL EFFECT (p. 63) |
| • Displaying the date/time or various settings when you recorded | Data code (p. 34) |
| • Quickly locating a desired scene | Zero set memory (p. 65) |
| • Searching for scenes having a title | Title search (p. 68) |
| • Searching for scenes recorded in the photo mode | Photo search (p. 69) |
| • Scanning scenes recorded in the photo mode | Photo scan (p. 70) |
| • Playing back on monaural sound or sub sound | HiFi SOUND [MENU] (p. 87) |
| • Playing back the picture on a TV without connecting a cord | LASER LINK (p. 40) |
Руководство по быстрым функциям
Функции для регулировки экспозиции (в режиме записи)
• В темном месте
NIGHTSHOT (стр. 28)
- При недостаточном освещении
Режим низкой освещенности (стр. 56)
• В темных окружающих условиях, например, заход солнца, фейерверки или общие ночные виды
Режим захода солнца и луны (стр. 56)
• Съемка объектов с задней подсветкой
BACK LIGHT (стр. 27)
- При прожекторном освещении, например, в театре или на официальной церемонии
Режим прожекторного освещения (стр. 56)
- При сильном свете или отраженном свете, например, на пляже в разгар лета или на пляжном склоне
Пляжный и лыжный режим (стр. 56)
Функции для придания эффектов записанным изображениям (в режиме записи)
- Плавный переход между записанными эпизодами
FADER (стр. 46)
• Съемка неподвижного изображения
PHOTO (стр. 41)
• Цифровая обработка изображений
PICTURE EFFECT (стр. 49)/DIGITAL EFFECT (стр. 51)
- Создание мягкого фона для объектов
Мягкий портретный режим (стр. 56)
- Наложение титра
TITLE (стр. 79)
Функции для придания Вашим записям естественного вида (в режиме записи)
- Предотвращение ухудшения качества изображения при цифровой трансфокации
• Фокусировка вручную
• Съемка удаленных объектов
- Запись быстро движущихся объектов
D ZOOM MENU (стр. 87)
Ручная фокусировка (стр. 60)
Ландшафтный режим (стр. 56)
Режим спортивных состязаний (стр. 56)
Функции для использования при монтаже (в режиме записи)
- Просмотр изображения на широкоэкранном телевизоре
- Просмотр изображений с помощью персонального компьютера (только модель DCR-TRV10E)
Широкоэкранный режим (стр. 44)
Memory Stick (стр. 117)
Функции для использования после записи (в режиме воспроизведения)
•Цифровая обработка записанных изображений
PICTURE EFFECT (стр. 62)/DIGITAL EFFECT (стр. 63)
- Отображение во время записи даты/времени или различных установок
Код данных (стр. 34)
- Быстрое отыскание нужных эпизодов
Память нулевой отметки (стр. 65)
- Поиск эпизода с титром
Поиск титра (стр. 68)
- Поиск эпизодов, записанных в фоторежиме
Фотопоиск (стр. 69)
- Сканирование эпизодов, записанных в фоторежиме
Фотосканирование (стр. 70)
- Воспроизведение монофонического или вспомогательного звука
HiFi SOUND MENU (стр. 87)
- Воспроизведение изображения на телевизоре без подсоединения шнура
LASER LINK (стр. 40)
A, B
AC power adaptor 13
Adjusting viewfinder 23
ANTI GROUND SHOOTING 25
Audio dubbing 76
AUDIO MIX 77
Audio mode 91
AUTO SHTR 88
A/V connecting cable 38,71
BACK LIGHT 27
Battery pack 12
Beep 92
BOÛNCE 46
C, D
Camera chromakey 118
Cassette memory ...... 10, 129
Charging battery 13
Charging vanadium-lithium battery 150
Clock set 98
Connection
(viewing on TV) .... 38
(dubbing a tape) .... 71
Continuous 107
Data code 34
Date search 66
DEMO 92
DIGITAL EFFECT ...... 51
DISPLAY 34
Dual sound track tape ...... 130
Dubbing a tape 71
DV connecting cable 73
E
EDITSEARCH 31
END SEARCH ...... 31, 37
Exposure 59
External microphone (not supplied) 162
F, G, H
FADER 46
Fade in/out 46
FLASH MOTION 51
FOCUS 60
Format 105
Full charge 13
Grip strap 161
Heads 150
Headphone jack 162
HiFi SOUND 89
I, J, K, L
i.LINK 73
Image protection 121
Image quality mode ...... 103
INDEX (Multiple) display ..... 115
"InfoLITHIUM" battery ...... 17
Infrared rays emitter ..... 28, 40
JPEG 101
Labeling a cassette 85
LANC 162
LASER LINK 40
LCD screen 22
LUMINANCEKEY 51
M, N
Main sound 89
Manual focus 60
Memory chromakey 118
Memory luminancekey ...... 118
Memory Stick 100
Menu settings 87
Mirror mode 22
Moisture condensation ..... 149
MONOTONE 46
Mosaic fader 46
NIGHTSHOT 28
NightShot +Slow shutter ...... 28
Normal charge 13
O, P, Q
OLD MOVIE 51
Operation indicators ...... 166
OVERLAP 46
PAL system 148
Photo scan 70
Photo search 69
Photo recording 41
PICTURE EFFECT ...... 49
Picture search ...... 36
Playback pause 36
Power sources
(the mains) 18
(car battery) 18
(battery pack) 12
Power zoom 24
Print mark 123
PROGRAM AE 56
R
Rec review 32
Recording time 15
Remaining battery time indicator 26
Remaining tape indicator ..... 26
Remote commander .... 164
Remote control jack (LANC) 162
Remote sensor 157
RESET 136
s
S video jack 38,71
Self-diagnosis display ...... 137
Self-timer recording 30
SEL/PUSH EXEC dial 156
Serial port adaptor 117
Shoulder strap 160
Skip scan 36
Slide show 127
Slow playback 36
SLOW SHUTTER 51
+SLOW SHTR 28
START/STOP MODE 25
STEADYSHOT 88
Stereo tape 130
STILL 51
Sub sound 89
T, U, V
Tape counter 26, 65
Telephoto 24
Time code 26
Title 79
Title search 68
TRAIL 51
Transition 21
TV colour systems 148
W, X, Y, Z
Warning indicators 138
Wide-angle 24
Wide mode 44
WORLD TIME 92
Write-protect tab 19
Zero set memory 65
Zoom 24
Алфавитный указатель
A, B, B, Γ
Адаптер последовательного порта .... 117
Аудиоперезапись 76
Аудиорежим 91
Батарейный блок 12
Батарейный блок
"InfoLITHIUM" 17
Вариообъектив 24
Введение/выведение
изображения .... 46
Внешний микрофон
(не прилагается) ...... 162
Время записи....15
Вспомогательный звук ..... 89
Головки 150
Гнездо головных телефонов .. 162
Гнездо дистанционного управления (LANC) ...... 162
Гнездо S видео ...... 38, 71
Д, Е, Ж,3
Датчик дистанционного управления .... 157
Демонстрация слайдов...... 127
Диск SEL/PUSH EXEC ..... 156
Замедленное
воспроизведение ...... 36
Запись по таймеру
самозапуска .... 30
Зарядка батарейного блока 13
Зарядка ванадиево-литиевой батарейки.... 150
Защита изображения...... 121
Зеркальный режим 22
Зуммерный сигнал 92
И, К, Л, М
Излучатель инфракрасных лучей ...... 28, 40
Индикатор времени
оставшегося заряда
батарейного блока ...... 26
Индикатор оставшейся ленты .. 26
Индикация само диагностики .. 137
Индикация INDEX
(многокадровая) ...... 115
Источники питания
(автомобильный
аккумулятор) ...... 18
(батарейный блок) ...... 12
(электрическая сеть) ...... 18
Кассетная память ..... 10, 129
Код времени 26
Код данных 34
Конденсация влаги ..... 149
Кнопка цветности
видеокамеры ...... 118
Кнопка цветности памяти .. 118
Кнопка яркости памяти ..... 118
Лента с двойной звуковой
дорожкой .... 130
Лепесток защиты записи ..... 19
Маркировка кассеты ..... 85
Мозаичный фейдер 46
H, O
Непрерывный режим ..... 107
Нормальная зарядка ..... 13
Ночная съемка +медленный
затвор 28
Основной звук 89
Π, P
Память нулевой отметки...... 65
Пауза воспроизведения ..... 36
Перезапись ленты 71
Переход 21
Печатный знак 123
Плечевой ремень 160
Подсоединение (перезапись ленты)....71
(просмотр на экране телевизора)....38
Поиск даты 66
Поиск изображения 36
Поиск методом прогона ..... 36
Поиск титра 68
Полная зарядка 13
Предупреждающие
индикаторы ...... 138
Приводной вариообъектив .. 24
Просмотр записи 32
Пульт дистанционного управления .... 164
Регулировка видоискателя
23
Ремень для захвата ..... 161
Режим качества
изображения .... 103
Ручная фокусировка ...... 60
C, T
Сетевой адаптер переменного тока.... 13
Соединительный кабель
аудио/видео ...... 38, 71
Соединительный кабель DV 73
Системы цветного
телевидения ..... 148
Система PAL 148
Стереофоническая лента .. 130
Счетчик ленты 25,65
Телефото 24
Титр 79
y - я
Установка часов 98
Установки меню 87
Функциональные
индикаторы ...... 166
Формат 105
Фотопоиск 69
Фотосканирование ..... 70
Фотосъемка 41
Широкоугольная съемка ..... 24
Широкоэкранный режим ..... 44
Экран ЖКД 22
Экспозиция 59
A, B, C, D
AUDIO MIX 77
AUTO SHTR 88
ANTI GROUND SHOOTING ... 25
BACK LIGHT 27
BOUNCE 46
DEMO 92
DIGITAL EFFECT ...... 51
DISPLAY 34
E, F, G, H
EDIT SEARCH ...... 31
END SEARCH ...... 31, 37
FADER 46
FLASH MOTION 51
FOCUS 60
Hi-Fi SOUND 89
1 - 0
i.LINK 73
JPEG 101
LANC 162
LASER LINK 40
LUMINANCEKEY 51
Memory Stick 100
MONOTONE 46
NIGHTSHOT 28
OLD MOVIE 51
OVERLAP 46
P - Z
PICTURE EFFECT ...... 49
PROGRAM AE 56
RESET 136
SLOW SHUTTER 51
+SLOW SHTR 28
START/STOP MODE 25
STEADYSHOT 88
STILL 51
TRAIL 51
WORLD TIME 92
Изготовитель: Сони Корпорейшн
Адрес: 6-7-35 Киташинагава,
Шинагава-ку, Токио 141-0001, Япония
Страна-производитель: Япония
