| Caractéristiques techniques | Hotte décorative, moteur à aspiration, 3 niveaux de puissance, éclairage LED intégré. |
|---|---|
| Dimensions | Largeur : 90 cm, profondeur : 50 cm, hauteur : 70-100 cm (ajustable). |
| Débit d'air | Jusqu'à 700 m³/h. |
| Niveau sonore | Max 65 dB. |
| Type de filtre | Filtre à charbon et filtre à graisse lavable. |
| Utilisation | Idéale pour les cuisines ouvertes, facile à utiliser avec des commandes tactiles. |
| Maintenance | Filtres à nettoyer tous les 2-3 mois, remplacement du filtre à charbon selon l'utilisation. |
| Sécurité | Protection contre la surchauffe, conforme aux normes de sécurité électrique. |
| Informations générales | Garantie de 2 ans, disponible en plusieurs finitions. |
FOIRE AUX QUESTIONS - CA CMD 93 N CANDY
Questions des utilisateurs sur CA CMD 93 N CANDY
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice CA CMD 93 N - CANDY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CA CMD 93 N de la marque CANDY.
MODE D'EMPLOI CA CMD 93 N CANDY
L'appareil peut être en version recyclage ou en version aspirante. Dans la version Recyclage (Fig. 1), l'air et les vapeurs convoyés par l'appareil sont épures par les filtres à charbon et remis en circulation à travers les grilles laterales d'aération du tuyau. ATTENTION: Pour la version Recyclage utiliser les filtres à charbon et un déflecteur placé dans la partie haute du tuyau permettant la circulation de l'air dans le local (Fig. 1A). Les filtres à charbon ne sont pas fournis. Dans la version Aspirante (Fig. 2), les vapeurs et les odeurs de la cuisine sont convoyées directement à l'extérieur par un tuyau d'évacuation à travers la paroi/plafond. Il n'est donc pas nécessaire d'utiliser les filtres à charbon.
INSTALLATION
Avant de proceder aux opérations de montage, pour manoeuvrer plus aisément l'appareil, demontez les filtres àGRAISSÉ: à l'aide de la poignée, pousser l'arrêt vers l'intérieur et tirer le filtre vers le bas (Fig. 3/4).
Montage du porte-louches (en option): Voir la Figure 5A ou 5B, suivant le modele que vous avez acheté. Pour le montage du porte-louches il faut utiliser 4 vis à tete plate (fournies). Fixer les 2 supports (C) à la hotte, un sur le cote croit et l'autre sur le cote gauche, puis placer le porte-louches dessus et continuer à le tenir tant que vous n'avoze

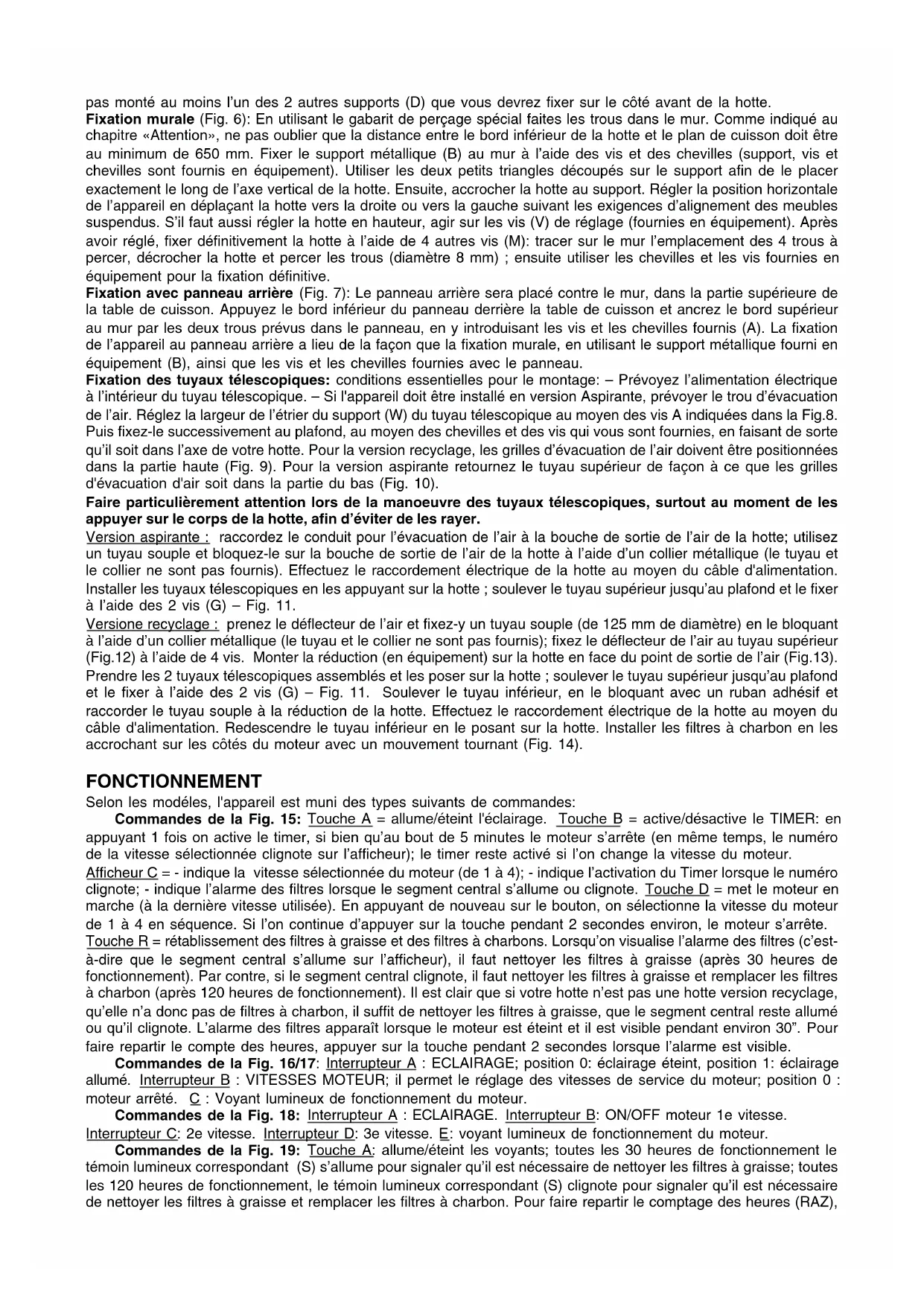

pas monté au moins l'un des 2 autres supports (D) que vous devrez fixer sur le cote avant de la hotte.
Fixation murale (Fig. 6): En utilisant le gabarit de perçage spécial faites les trous dans le mur. comme indiqué au chapitre «Attention», ne pas oublier que la distance entre le bord inférieur de la hotte et le plan de cuisson doit être au minimum de 650~mm . Fixer le support métallique (B) au mur à l'aide des vis et des chevilles (support, vis et chevilles sont fournis en équipement). Utiliser les deux petits triangles découvertes sur le support afin de le placer exactement le long de l'axe vertical de la hotte. Ensuite, accrocher la hotte au support. Régler la position horizontal de l'appareil en déplaçant la hotte vers la droite ou vers la gauche suivant les exigences d'alignement des meubles suspendus. S'il faut aussi régler la hotte en hauteur, agir sur les vis (V) de réglage (fournies en équipement). ÀpRES avoir régle, fixer définitivement la hotte à l'aide de 4 autres vis (M): tracer sur le mur l'emplacement des 4 troux à percer, décrocher la hotte et percer les trous (diamètre 8 mm); ensuite utiliser les chevilles et les vis fournies en équipement pour la fixation définitive.
Fixation avec panneau arrière (Fig. 7): Le panneau arrière sera place contre le mur, dans la partie supérieure de la table de cuisson. Appuyez le bord inférieur du panneau derrière la table de cuisson et ancrez le bord supérieur au mur par les deux trous prevus dans le panneau, en y introduisant les vis et les chevilles fournis (A). La fixation de l'appareil au panneau arrête a lieu de la façon que la fixation murale, en utilisant le support metallique fourni en équipement (B), ainsi que les vis et les chevilles fournies avec le panneau.
Fixation des tuyaux téléscopiques: conditions essentielles pour le montage: - Prévoyez l'alimentation électrique à l'intérieur du tuyau téléscopique. - Si l'appareil doit être installé en version Aspirante, prévoyer le trou d'évacuation de l'air. Réglez la largeur de l'étrier du support (W) du tuyau téléscopique au moyen des vis A indiquées dans la Fig.8. Puis fixez-le successivement au plafond, au moyen des chevilles et des vis qui vous sont fournies, en faisant de sorte qu'il soit dans l'axe de votre hotte. Pour la version recyclage, les grilles d'évacuation de l'air doivent être positionnées dans la partie haute (Fig. 9). Pour la version aspirante returnez le tuyau supérieur de façon à ce que les grilles d'évacuation d'air soit dans la partie du bas (Fig. 10).
Faire particulièrement attention lors de la manoeuvre des tuyaux téléscopiques, surtout au moment de les appuyer sur le corps de la hotte, afin d'eviter de les rayer.
Version aspirante: raccordez le conduit pour l'évacuation de l'air à la bouche de sortie de l'air de la hotte; utilisez un tuyauSouple et bloquez-le sur la bouche de sortie de l'air de la hotte à l'aide d'un collier métallique (le tuyau et le collier ne sont pas fournis). Effectuez le raccordement électrique de la hotte au moyen du cable d'alimentation. Installer les tuyaux télécopiques en les appuyant sur la hotte ; soulever le tuyau supérieur jusqu'au plafond et le fixer à l'aide des 2 vis (G) - Fig. 11.
Versione recyclage: prenez le deflecteur de l'air et fixez-y un tuyau couple (de 125 mm de diamètre) en le bloquant à l'aide d'un collier métallique (le tuyau et le collier ne sont pas fournis); fixez le deflecteur de l'air au tuyau supérieur (Fig.12) à l'aide de 4 vis. Monter la réduction (en équipement) sur la hotte en face du point de sortie de l'air (Fig.13). Prende les 2 tuyaux téléscopiques assemblés et les poser sur la hotte ; soulever le tuyau supérieur jusqu'au plafond et le fixer à l'aide des 2 vis (G) - Fig. 11. Soulever le tuyau inférieur, en le bloquant avec un ruban adhesif et raccorder le tuyau couple à la réduction de la hotte. Effectuez le raccordement électrique de la hotte au moyen du cable d'alimentation. Redescendre le tuyau inférieur en le posant sur la hotte. Installer les filtres à charbon en les accrochant sur les cotés du moteur avec un mouvement tournant (Fig. 14).
FONCTIONNEMENT
Selon les modèles, l'appareil est muni des types suivants de commandes:
Commandes de la Fig. 15: Touche A = allume/éteint l'éclairage. Touche B = active/désactive le TIMER: en appuyant 1 fois on active le timer, si bien qu'au bout de 5 minutes le moteur s'arrête (en même temps, le numéro de la vitesse sélectionnée clignote sur l'afficheur); le timer reste activé si l'on change la vitesse du moteur.
Afficheur C = - indique la vitesse selectionnee du moteur (de 1 à 4); - indique l'activation du Timer lorsque le numero clignote; - indique l'alarme des filtres lorsque le segment central s'allume ou clignote. Touche D = met le moteur en marche (à la derniere vitesse utilisée). En appuyant de nouveau sur le bouton, on selectionne la vitesse du moteur de 1 à 4 en sequence. Si l'on continue d'appuyer sur la touche pendant 2 secondes environ, le moteur s'arrête.
Touche R = rétablissement des filtres à graisse et des filtres à charbons. Lorsqu'on visualise l'alarme des filtres (c'est-à-dire que le segment central s'allume sur l'afficheur), il faut nettoyer les filtres à graisse (apres 30 heures de fonctionnement). Par contre, si le segment central clignote, il faut nettoyer les filtres à graisse et replacer les filtres à charbon (apres 120 heures de fonctionnement). Il est clair que si vous hotte n'est pas une hotte version recyclage, qu'elle n'a donc pas de filtres à charbon, il suffit de nettoyer les filtres à graisse, que le segment central reste allumé ou qu'il clignote. L'alarme des filtres apparait lorsque le moteur est et eint et it est visible pendant environ 30^ . Pour faire repartir le compte des heures, appuyer sur la touche pendant 2 secondes lorsque l'alarme est visible.
Commandes de la Fig. 16/17: Interrupteur A : ECLAIRAGE; position 0: éclairage étant, position 1: éclairage allumé. Interrupteur B : VITESSES MOTEUR; il permet le réglage des vitesses de service du moteur; position 0 : moteur arrêté. C : Voyant lumineux de fonctionnement du moteur.
Commandes de la Fig. 18: Interrupteur A: ECLAIRAGE. Interrupteur B: ON/OFF moteur 1e vitesse. Interrupteur C: 2e vitesse. Interrupteur D: 3e vitesse. E: voyant lumineux de fonctionnement du moteur.
Commandes de la Fig. 19: Touche A: allume/éteint les voyants; toutes les 30 heures de fonctionnement le témoin lumineux correspondant (S) s'allume pour signaler qu'il est nécessaire de nettoyer les filtres àGRAisse; toutes les 120 heures de fonctionnement, le témoin lumineux correspondant (S) clignote pour signaler qu'il est nécessaire de nettoyer les filtres àGRAisse et remplacer les filtres àcharbon. Pour faire repartir le comptage des heures (RAZ),
maintenir la pression sur la touche A pendant environ 1" (tandis que le témoin S est en fonction). Touche B: actionne le moteur à la 1ère vitesse (le témoin lumineux correspondant s'allume); pour êtreindre le moteur, maintainir la pression pendant environ 1". En appuyant une seconde fois sur la touche (tandis que le témoin lumineux est allumé), le TIMER est activé, par conséquent, 5' après le moteur s'arrête (le témoin lumineux clignote). Touche C: actionne le moteur à la 2ème vitesse (le témoin lumineux correspondant s'allume); en appuyant une seconde fois sur la touche (tandis que le témoin lumineux est allumé), le TIMER est activé, par conséquent, 5' après le moteur s'arrête (le témoin lumineux clignote). Touche D: actionne le moteur à la 3ème vitesse (le témoin lumineux correspondant s'allume); une seconde fois sur la touche (tandis que le témoin lumineux est allumé), le TIMER est activé, par conséquent, 5' après le moteur s'arrête (le témoin lumineux clignote). Touche E: actionne le moteur à la 4ème vitesse (le témoin lumineux correspondant s'allume); en appuyant une seconde fois (tandis que le témoin lumineux est allumé), le TIMER est activé, par conséquent, 5' après le moteur s'arrête (le témoin lumineux clignote).
Préter une attention particulière aux filtres àGRAISSÉ: si le modele que vous avez acheté à les commandes représentées sur la Figure 15: les filtres àGRAISSÉ doivent être nettoyés environ toutes les 30 heures de fonctionnement (lorsque le segment central sur l'afficheur s'allume ou clignote). Pour enlever les filtres: à l'aide de la poignée, pousser l'arrêt vers l'intérieur et tirer le filtre vers le bas. Laver les filtres avec une lessive neutre. Une fois les filtres propres remontés, appuer pendant 2 secondes sur la touche R (Rétablissement) pour faire partir le comptage. Pour toute information complémentaire voir les Commandes de la Fig. 15 sous le paragraph «Fonctionnement». Si le modele que vous avez acheté à les commandes représentées sur la Figure 16/17/18: le filtre à GRAISSSE doit être nettoyé périodiquement, en fonction de l'utilisation (au moins tous les deux mois). Pour enlever le filtre: à l'aide de la poignée, pousser l'arrêt vers l'intérieur et tirer le filtre vers le bas. Laver les filtres avec une lessive neutre. Si le modele que vous avez acheté à les commandes représentées sur la Figure 19: les filtres à GRAISSSE doivent être nettoyés environ toutes les 30 heures de fonctionnement (lorsque le témoin de la touche éclairage s'allume - Fig. 19S). Pour enlever les filtres: à l'aide de la poignée, pousser l'arrêt vers l'intérieur et tirer le filtre vers le bas. Laver les filtres avec une lessive neutre. Une fois les filtres propres remontés, pour faire partir le comptage, maintainir la pression pendant environ 1" sur la touche éclairage (Fig.18A) tandis que le témoin lumineux correspondant (S) est allumé. Pour toute information complémentaire voir les Commandes de la Fig. 19 sous le paragraph "Fonctionnement".
Remplacement des filtres à charbon : si l'on utilise l'appareil en version recyclage, il faut remplacer les filtres à charbons en les retardant à l'aide d'un mouvement tournant (Fig.14). Si le modele que vous avez acheté à les commandes représentées sur la Figure 15, vous devrez remplacer les filtres à charbon toutes les fois que le segment central clignote sur l'afficheur (c'est-à-dire toutes les 120 heures de fonctionnement). Si le modele que vous avez acheté à les commandes représentées sur la Figure 16/17/18, vous devrez remplacer les filtres à charbon en fonction de l'utilisation, en moyenne tous les 6 mois. Si le modele que vous avez acheté à les commandes représentées sur la Figure 19, vous devrez remplacer les filtres à charbon toutes les fois que le tamoin de la touche éclairage (Fig.19S) clignote (c'est-à-dire toutes les 120 heures de fonctionnement).
Eclairage: en fonction du modele acheté, consulter la Fig. 20, la Fig.21 ou la Fig. 22.
Fig.20 : pour démonter les ampôules halogènes, dévisser le collier dans le sens contraire des aiguilles d'une montre. Les replacer par des ampôules de même type.
Fig. 21: pour remplacer les lampes à incandescence, retirer les filtres àGRAisse afin d'avoir accès à l'intérieur de l'appareil; dévisser la vis qui bloque le plafonnier, puis, en manqueevrant de l'intérieur de la hotte, pousser la cheville du plafonnier vers l'intérieur de l'appareil. Pour le remplacement, utiliser des lampes du même type.
Fig. 22: si vous appeareil a un eclairage du type indique sur la figure 22, pour replacer les lampes à incandescence il faut ouvrir les filtres àGRAISE et les extraire. Les replacer par des lampes du même type.
