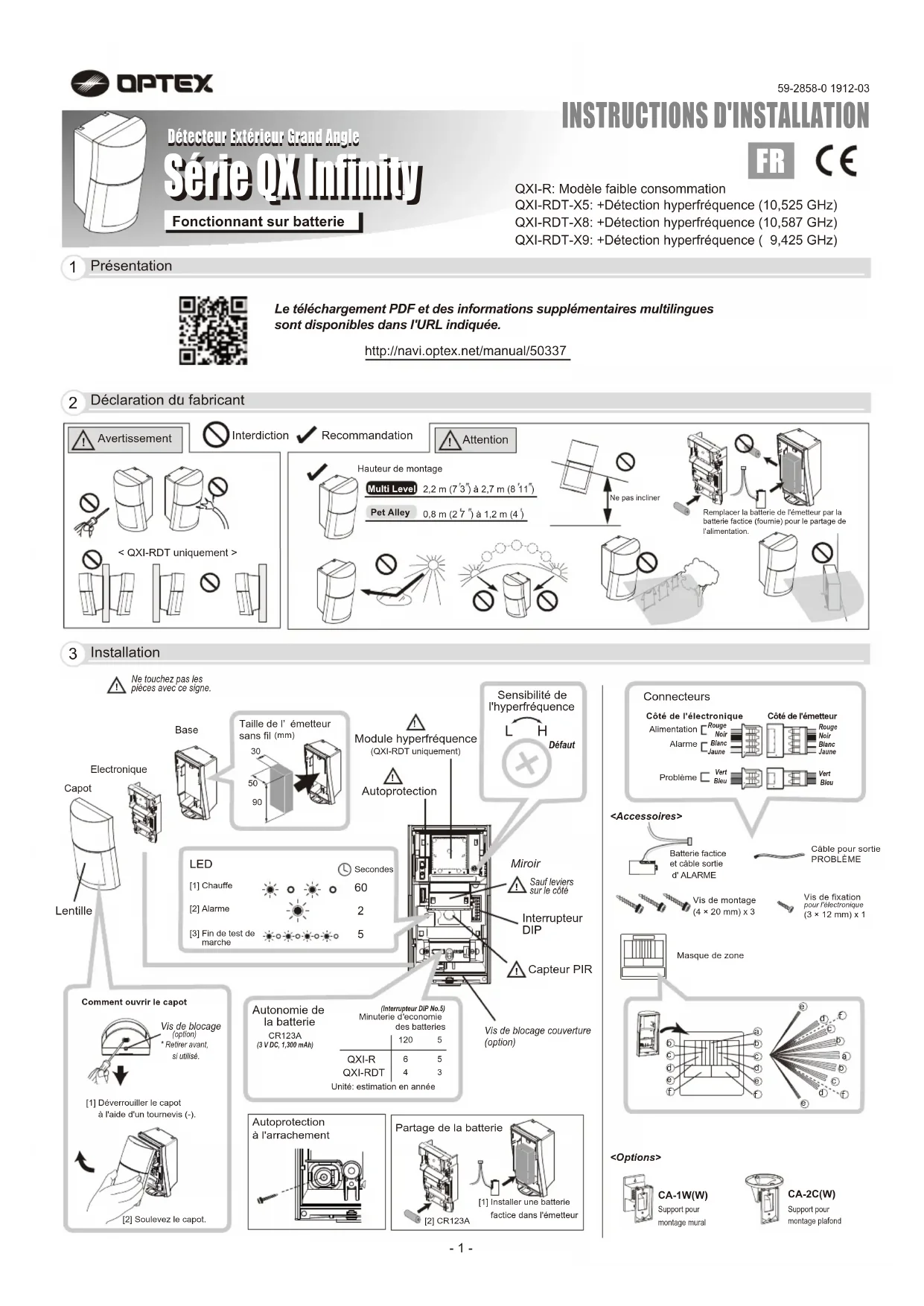

Série QX Infinity Détecteur Extérieur Grand Angle Détecteur Extérieur Grand Angle Série QX Infinity QXI-R: Modèle faible consommationQXI-RDT-X5: +Détection hyperfréquence (10,525 GHz)QXI-RDT-X8: +Détection hyperfréquence (10,587 GHz)QXI-RDT-X9: +Détection hyperfréquence ( 9,425 GHz)Fonctionnant sur batterie Présentationhttp://navi.optex.net/manual/50337 Déclaration du fabricant AvertissementInterdiction Recommandation< QXI-RDT uniquement > Multi Level Pet Alley

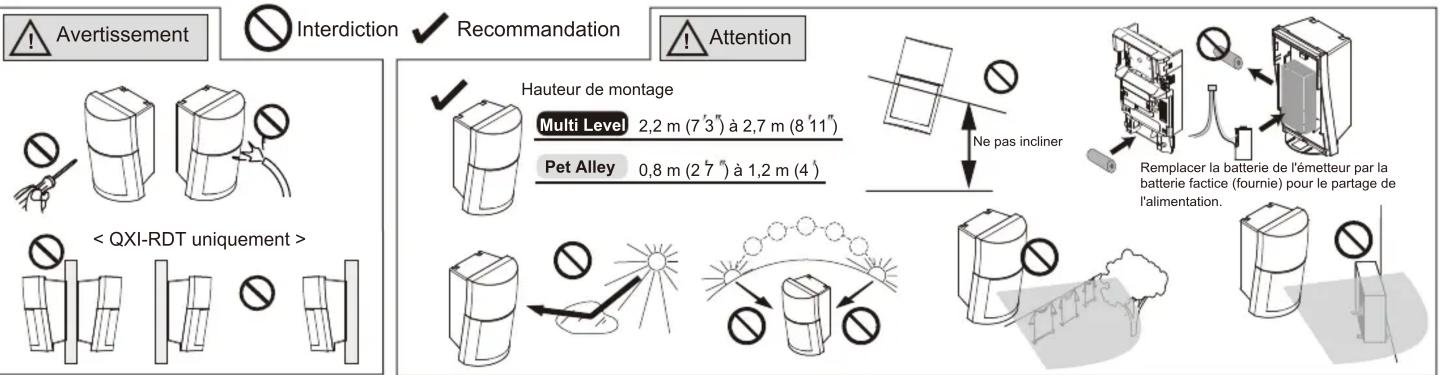

Attention Hauteur de montage 2,2 m (7 3 ) à 2,7 m (8 11 ) 0,8 m (2 7 ) à 1,2 m (4 ) Ne pas incliner

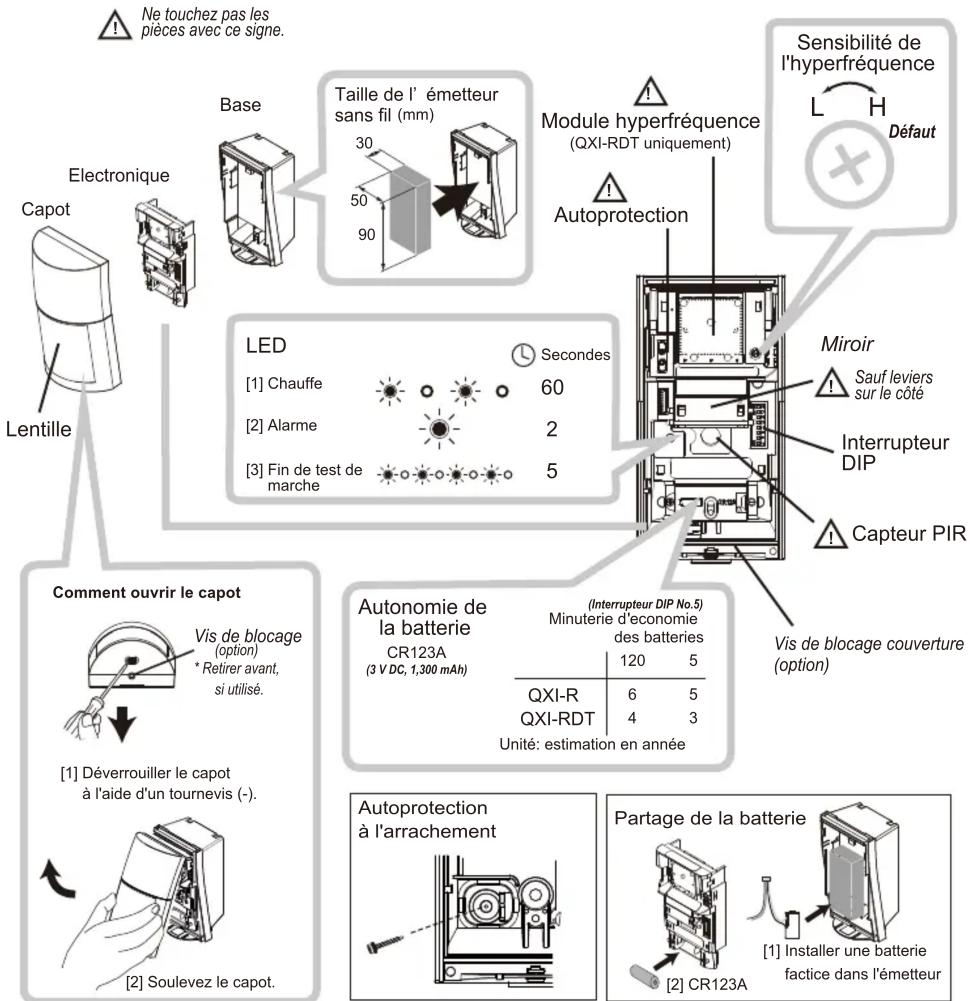

Installation Remplacer la batterie de l'émetteur par la batterie factice (fournie) pour le partage de l'alimentation. Capot LentilleInterrupteur DIP Module hyperfréquence (QXI-RDT uniquement) Capteur PIR Electronique Ne touchez pas les pièces avec ce signe.

Vis de blocage couverture (option) Comment ouvrir le capot Vis de blocage (option)

• Retirer avant, si utilisé. [1] Déverrouiller le capot à l'aide d'un tournevis (-). [2] Soulevez le capot. AutoprotectionMiroir Sauf leviers sur le côté <Accessoires>

Taille de l’ émetteur sans fil (mm) Câble pour sortie PROBL

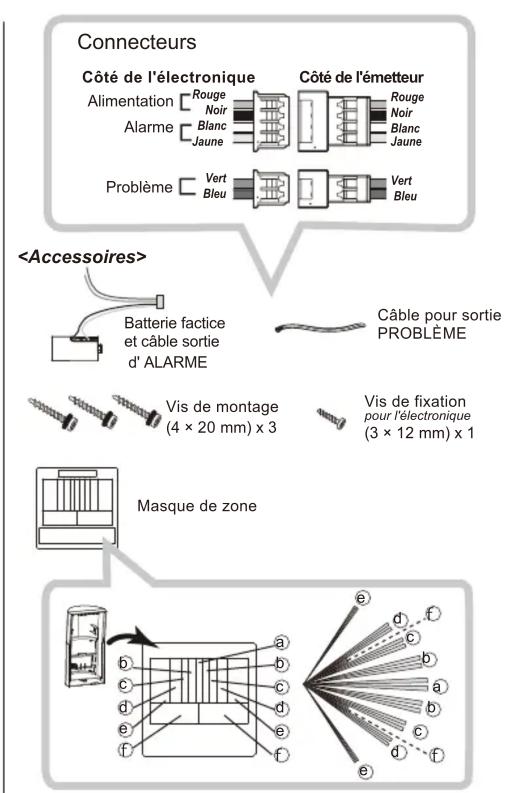

Batterie factice et câble sortie d' ALARME Côté de l'émetteurCôté de l'électronique Alimentation Alarme Problème Rouge Noir Blanc Jaune Vert Bleu Rouge Noir Blanc Jaune Vert Bleu Connecteurs Autonomie de la batterie (Interrupteur DIP No.5) Minuterie d

Unité: estimation en année CR123A (3 V DC, 1,300 mAh) Autoprotection à l'arrachement Base

Partage de la batterie [1] Installer une batterie factice dans l'émetteur [2] CR123A

<Options> CA-2C(W) Support pour montage plafond CA-1W(W) Support pour montage mural Vis de montage (4 × 20 mm) x 3 Masque de zone Vis de fixation pour l'électronique (3 × 12 mm) x 1

• Les spécifications et design sont sujets à modifications sans information préalable de notre part. Ces appareils sont conçus pour détecter un intrus et pour actionner une centrale d’alarme. Comme ils font partie d’un système complet, nous ne pouvons accepter aucune responsabilité pour aucun dommage ou autre conséquence d’une intrusion. 12,0 m (40') Angle 120°“Multi level”： 40 zones“Pet alley”： 18 zones0,3 à 2,0 m/s (1’ à 6’7”/ s)2,0℃ ( 3,6°F) à 0,6 m/sSupprimez la zone de détection inférieure pour éviter les petits animaux.CR123A (3 Vcc) * Non inclus9 μA en veille 16 μA en veille/11 mA max. à 3 Vcc /11 mA max. à 3 Vcc2,0 ±0,5 sec.Environ 60 sec. (Clignote LED)N.C./N.O. État sélectionnable-Solid Commutateur, 3 V DC 0,01 A max.N.C./N.O. État sélectionnable-Solid Commutateur, 3 V DC 0,01 A max.[1] Chauffe [2] Alarme [3] Fin de test de marche -40°C à +60°C (-40°F à +140°F) -40°C à +45°C (-40°F à +113°F)95% max.IP 54Mur (extérieur, intérieur)“Multi level”： 2,2 à 2,7 m (7' 3" à 8'11") “Pet alley”： 0,8 à 1,2 m (2' 7" à 4' ) 215 g (7,58 oz) 230 g (8,11 oz) [1] Batterie factice et câble sortie d' ALARME [2] Câble pour sortie PROBLÈME [3] Vis de montage (4 x 20 mm) x 3 [4] Vis de fixation (3 x 12 mm) x 1 [5] Masque de zoneModèleMéthode de détectionPortée PIRZones PIRVitesse de détectionSensibilitéPet alley (immunité petits animaux)AlimentationConsommation de courantPériode d’alarmePériode de chauffeSortie d’alarmeSortie problème(avec autoprotection)Indicateur LEDTempérature de fonctionnementHumiditéIndice de protectionMontageHauteur de montagePoidsAccessoiresQXI-R Infrarouge passifQXI-RDTInfrarouge passif et hyperfréquence Informations de contact de l’EU Fabricant:OPTEX CO., LTD.5-8-12 Ogoto, Otsu, Shiga, 520-0101 JAPANReprésentant autorisé en Europe:OPTEX (EUROPE) LTD./EMEA HEADQUARTERSUnit 13, Cordwallis Park, Clivemont Road, Maidenhead, Berkshire, SL6 7BU U.K.

Spécifications 5-1. Spécifications

OPTEX déclare que QXI-RDT-X5, QXI-RDT-X8 et QXI-RDT-X9 sont conformes à la directive RE 2014/53/EU. Les documents Doc peuvent être trouvés sur notre site Web; www.optex.net Emission hyperfréquence fréquence et puissanceQXI-RDT-X5: 10,525 GHz X,XX mW e.i.r.pQXI-RDT-X8: 10,587 GHz X,XX mW e.i.r.p QXI-RDT-X9: 9,425 GHz X,XX mW e.i.r.p

La liste suivante indique les zones d'utilisation prévue de l'équipement et les restrictions connues. Pour les pays ne figurant pas sur cette liste, veuillez consulter l'agence de régulation responsable pour votre pays :10,525 GHz: Belgique, Danemark, Finlande, Allemagne, Grèce, Italie, Luxembourg, Pays-Bas, Espagne, Suède, Islande, Norvège, Suisse 10,587 GHz: Belgique, France, Allemagne, Irlande, Luxembourg, Pays-Bas, Royaume-Uni 9,425 GHz: Autriche, République tchèque, Esthonie, Allemagne, Slovaquie, Turquie, Russie Les modèles QXI-RDT-X5, QXI-RDT-X8 et QXI-RDT-X9 sont également conformes aux limites d'exposition aux ondes définies par l'UE pour un environnement non contrôlé. Ces équipements doivent être installés et utilisés à une distance minimale de 20 cm d'une source de chaleur et du corps humain. 5-2. Dimensions 5-3. Conformité Unité : mm (pouce)

Réglages 4-3. Test de marche [1] Fermez le capot [2] Test de marche (3 minutes) [3] Fin de test de marcheLED clignote 5 fois

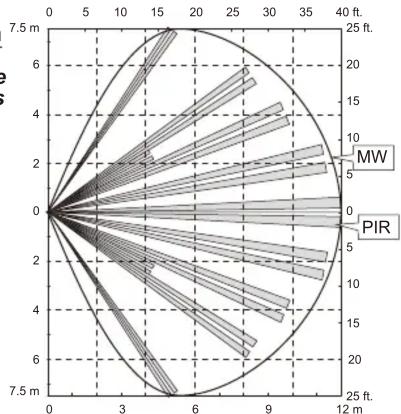

Avec le capot ouvert, l'autoprotection s'active. Cela active la fonction LED, quel que soit le réglage du DIP switch [1]. Lorsque le capot est fermé, le chronomètre de test de marche démarre et revient automatiquement au mode normal après 3 minutes. Si l'appareil est mis sous tension avec le capot fermé, il ne passera pas en mode test. Ouvrez et fermez le capot une fois pour activer le mode test. Remarque 4-1. Zone de détection Vue de dessus Vue de côté Vue de côté

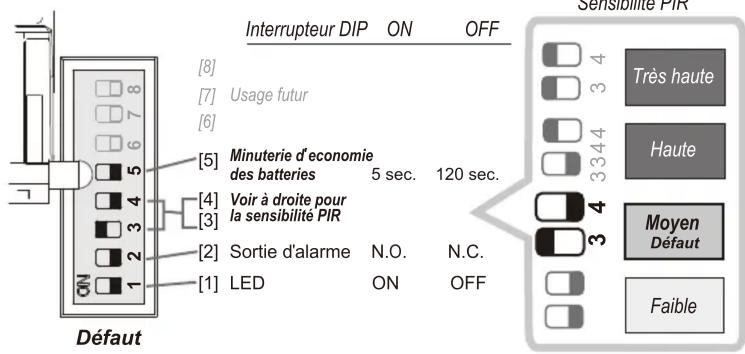

4-2. Réglages des interrupteurs DIP Interrupteur DIP ON OFF Usage futur Minuterie d'economie des batteries 5 sec. 120 sec.Voir à droite pour la sensibilité PIR Sortie d alarme N.

Faible Moyen Sensibilité PIR Haute Très haute Défaut Multi LevelPet AlleyDéfaut[1] Desserrez la vis de fixation, si utilisé.[2] Faites glisser l'électronique vers le bas.[3] Relevez le miroir.[4] Serrer la vis comme précédemment. [1], [4] [2] [3] PIR
