DS21BS - Accessoire de fixation Scanstrut - Notice d'utilisation et mode d'emploi gratuit

Marque	Scanstrut
Modèle	DS21BS
Type de produit	Presse-étoupe étanche pour câbles
Catégorie	Accessoire de fixation
Matériau principal	Plastique technique résistant aux UV
Diamètre de perçage	21 mm
Plage de diamètre de câble	4 à 12 mm (selon joint choisi)
Indice de protection	IP68 (étanche jusqu'à 1,5 m)
Utilisation prévue	Extérieur : lumières, antennes, GPS, câbles solaires et électriques
Fonction principale	Assurer une étanchéité parfaite au passage des câbles
Installation	Choix du joint caoutchouc adapté, insertion dans le trou, serrage
Nombre de câbles	1 câble standard, possibilité de multiples avec pastille non percée
Entretien et nettoyage	Nettoyer à l'eau claire, éviter produits abrasifs
Sécurité	Utiliser uniquement avec des câbles adaptés, vérifier l'étanchéité après installation
Pièces détachées et réparabilité	Joints caoutchouc disponibles séparément
Dimensions approximatives	Hauteur 30 mm, diamètre extérieur 25 mm
Poids	Environ 20 g
Garantie	2 ans (sous réserve des conditions d'utilisation)

FOIRE AUX QUESTIONS - DS21BS Scanstrut

Comment choisir le bon joint pour mon câble ?

Sélectionnez le joint caoutchouc dont le diamètre intérieur est le plus proche de celui de votre câble. Si plusieurs câbles, utilisez la pastille non percée et percez-la aux diamètres souhaités.

Ce presse-étoupe peut-il être utilisé en extérieur ?

Oui, le DS21BS est conçu pour une utilisation extérieure, résiste aux UV et à l'eau (IP68). Idéal pour les installations marines ou sur les toits.

Quels types de câbles puis-je faire passer ?

Tous types de câbles : électriques, solaires, antennes, GPS, lumières. Veillez à respecter le diamètre maximal de 12 mm.

Comment installer le presse-étoupe ?

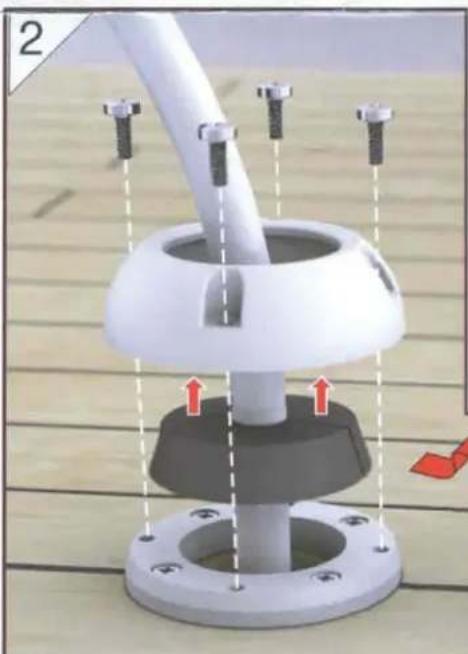

1. Percez un trou de 21 mm. 2. Glissez le câble à travers le joint choisi. 3. Insérez le joint dans le corps du presse-étoupe. 4. Vissez l'écrou pour serrer.

Puis-je utiliser plusieurs câbles dans un seul presse-étoupe ?

Oui, utilisez la pastille non percée fournie et percez-la aux diamètres de vos câbles. Veillez à bien étanchéifier l'ensemble.

Le presse-étoupe est-il réutilisable ?

Oui, il peut être démonté et réutilisé. Remplacez simplement le joint caoutchouc s'il est endommagé.

Quel est le matériau du presse-étoupe ?

Le corps est en plastique technique résistant aux UV et les joints en caoutchouc EPDM offrant une excellente étanchéité.

Comment entretenir le presse-étoupe ?

Nettoyez-le à l'eau claire avec un chiffon doux. Évitez les solvants ou produits chimiques agressifs. Vérifiez l'état des joints périodiquement.

Où puis-je acheter des joints de rechange ?

Les joints de rechange sont disponibles chez les revendeurs agréés Scanstrut ou sur le site officiel. Référez-vous à la gamme DS21.

Quelle est la garantie de ce produit ?

Scanstrut offre une garantie de 2 ans contre les défauts de fabrication. La garantie ne couvre pas l'usure normale ni les dommages dus à une installation incorrecte.

MODE D'EMPLOI DS21BS Scanstrut

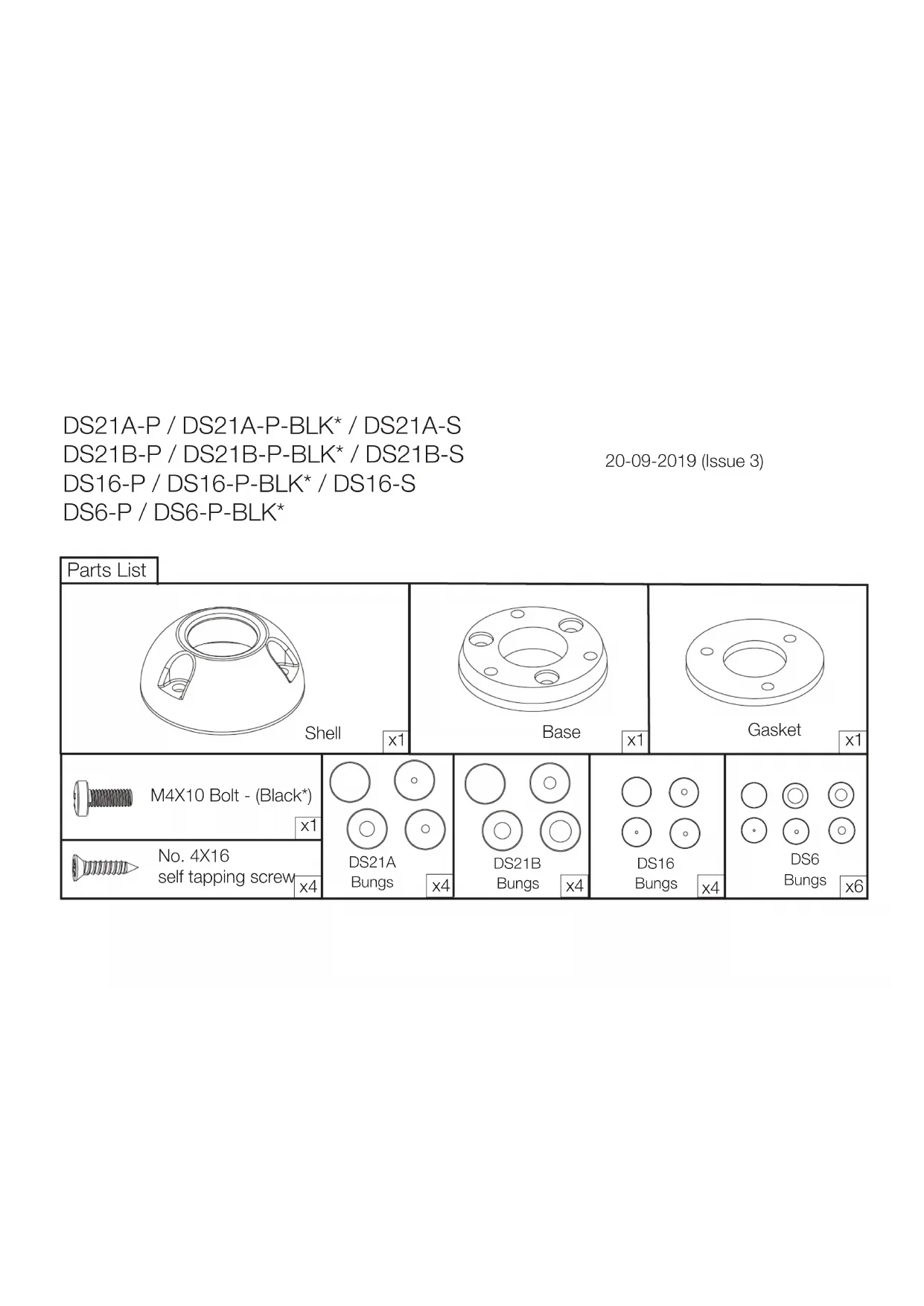

DS21A-P/DS21A-P-BLK*/DS21A-S

DS21B-P/DS21B-P-BLK*/DS21B-S

DS16-P/DS16-P-BLK*/DS16-S

DS6-P/DS6-P-BLK*

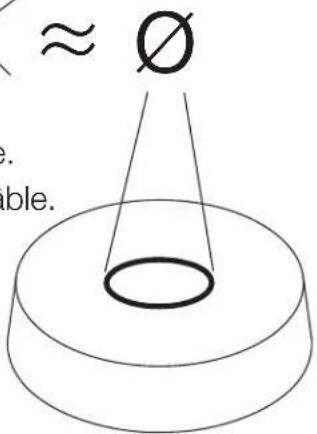

FR - Choisissez le joint le plus proche du diamètre du cable.

1a

DS6-P DS-21A-P DS-30-P DS-40-P

DS-16-P DS-21A-S DS-30-S DS-40-S

DS-16-S DS-21B-P

DS-21B-S

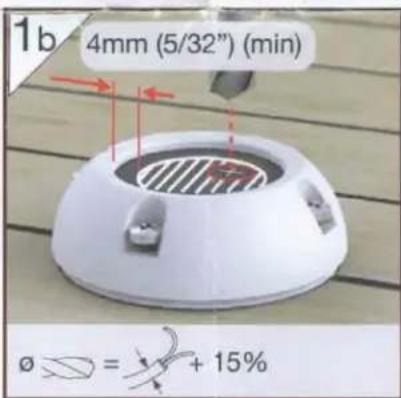

Choisissez une pastille de caoutchouc avec un perçage le plus proche du diamètre de votre cable. Si vous utiliser le passée pont pour faire passer plusieurs cables, utiliser la pastille non percée fournie et percez-la comme indiqué en '1b.'

Lors de l'installation de cables à l'extérieur, la gamme de joints de cables etanches Scanstrut offre une solution pour assurer une Installation propre et sure à chaque fois. Idéal pour les lumières, antennes, GPS, cables solaires et electriques. Iuminacion, antenas, GPS, solares y electricos.
