DS16PBLK - Accessoire de fixation Scanstrut - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Passe-câble étanche pour pont
Marque	Scanstrut
Modèle	DS16PBLK
Couleur	Noir
Matériau	Corps en plastique, joints en caoutchouc
Diamètre de câble compatible	Jusqu'à 16 mm
Indice d'étanchéité	IP67
Utilisation	Extérieur, bateau, toit
Fonctions principales	Passage étanche de câbles, protection contre l'eau et la poussière
Installation	Montage sur pont ou toit, nécessite perçage
Nombre de câbles	Un ou plusieurs (avec pastille non percée)
Accessoires fournis	Pastilles caoutchouc de différents diamètres
Poids	Environ 50 g
Dimensions	Hauteur ~30 mm, diamètre extérieur ~40 mm
Température de fonctionnement	-40°C à +85°C
Certifications	Conforme aux normes marines
Entretien et nettoyage	Nettoyer avec un chiffon humide
Sécurité	Vérifier l'étanchéité après installation
Pièces détachées et réparabilité	Joints remplaçables
Garantie	1 an
Pays de fabrication	Royaume-Uni
Informations générales	Accessoire de fixation pour passage de câbles étanche

FOIRE AUX QUESTIONS - DS16PBLK Scanstrut

Comment installer le passe-câble Scanstrut DS16PBLK ?

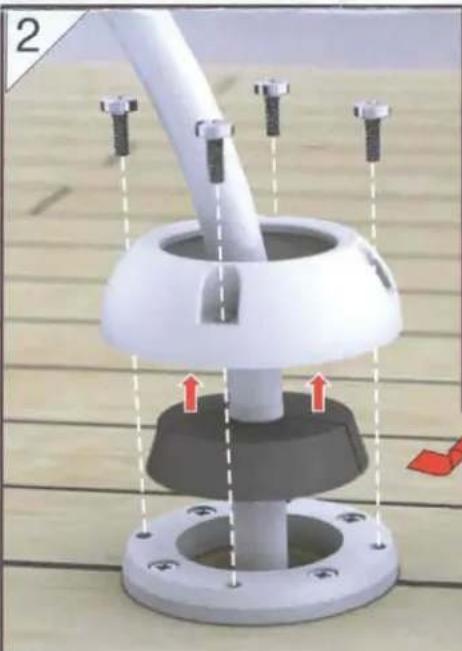

Choisissez la pastille caoutchouc adaptée au diamètre du câble. Insérez le câble dans la pastille, puis placez l'ensemble dans le passage de câble. Fixez solidement sur le pont à l'aide des vis fournies. Assurez-vous que le joint est bien compressé pour garantir l'étanchéité.

Quel diamètre de câble puis-je utiliser avec le DS16PBLK ?

Le DS16PBLK accepte des câbles jusqu'à 16 mm de diamètre. Utilisez la pastille caoutchouc qui correspond le mieux au diamètre de votre câble pour une étanchéité optimale.

Puis-je faire passer plusieurs câbles dans un seul passe-câble ?

Oui, vous pouvez utiliser la pastille non percée fournie et la percer vous-même pour y faire passer plusieurs câbles. Assurez-vous que le perçage est propre et que les câbles sont bien serrés.

Le produit Scanstrut DS16PBLK est-il étanche ?

Oui, il est conçu pour être étanche avec un indice de protection IP67. Il protège contre les projections d'eau et l'immersion temporaire, idéal pour une utilisation en extérieur ou sur un bateau.

Puis-je utiliser le DS16PBLK sur un bateau ?

Absolument, ce passe-câble est spécialement conçu pour les applications marines. Il résiste à la corrosion et aux intempéries, parfait pour les lumières, antennes, GPS et câbles solaires.

Quels outils sont nécessaires pour installer le DS16PBLK ?

Vous aurez besoin d'une perceuse pour créer le trou de passage, d'un tournevis pour fixer les vis, et éventuellement d'un cutter pour ajuster la pastille caoutchouc si nécessaire.

Comment choisir la bonne pastille caoutchouc pour mon câble ?

Sélectionnez la pastille dont le diamètre intérieur est le plus proche de celui de votre câble. Si le câble est plus fin, vous pouvez utiliser une pastille plus petite ou ajouter un adaptateur.

Que faire si le joint caoutchouc est trop petit pour mon câble ?

Si le joint est trop petit, vous pouvez élargir le trou avec un cutter ou une lime. Veillez à ne pas endommager le joint pour conserver l'étanchéité.

Le produit DS16PBLK est-il réutilisable ?

Oui, le passe-câble est réutilisable. Vous pouvez changer les câbles en retirant et réinstallant les pastilles. Vérifiez l'état des joints avant chaque réutilisation.

Comment nettoyer le passe-câble Scanstrut DS16PBLK ?

Nettoyez-le avec un chiffon humide et un détergent doux. Évitez les solvants agressifs qui pourraient endommager le plastique ou le caoutchouc.

MODE D'EMPLOI DS16PBLK Scanstrut

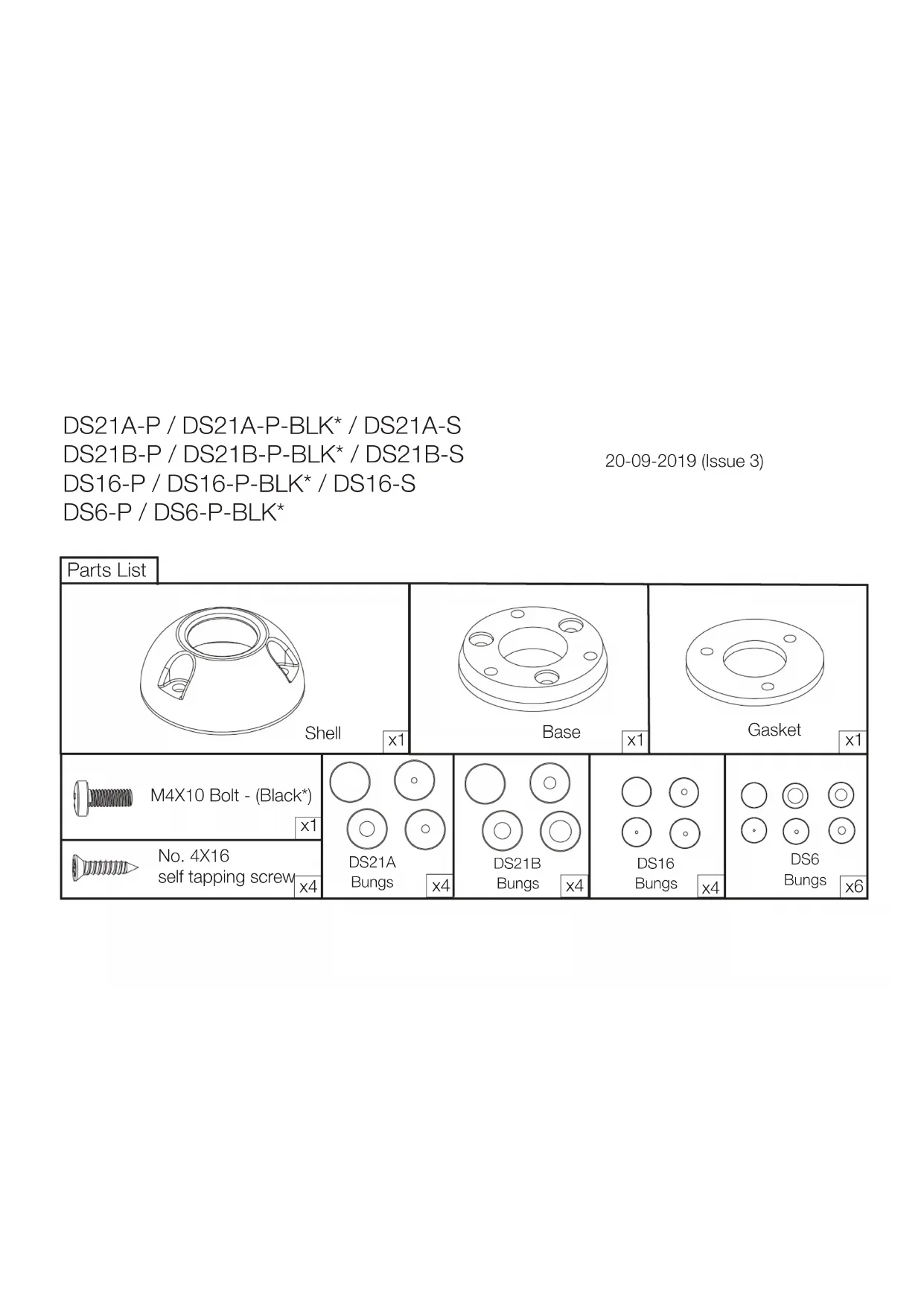

DS21A-P/DS21A-P-BLK*/DS21A-S

DS21B-P/DS21B-P-BLK*/DS21B-S

DS16-P/DS16-P-BLK*/DS16-S

DS6-P/DS6-P-BLK*

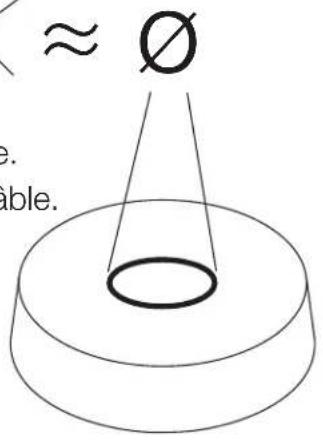

FR - Choisissez le joint le plus proche du diamètre du cable.

(1)a

DS6-P DS-21A-P DS-30-P DS-40-P

DS-16-P DS-21A-S DS-30-S DS-40-S

DS-16-S DS-21B-P

DS-21B-S

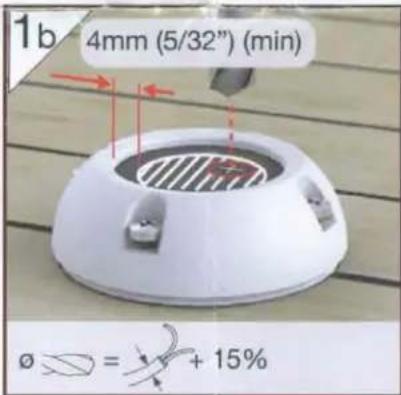

Choisissez une pastille de caoutchouc avec un perçage le plus proche du diamètre de votre cable. Si vous utiliser le passe pont pour faire passer plusieurs cables, utiliser la pastille non percée fournie et percez-la comme indiqué en '1b.'

Lors de l'installation de cables à l'extérieur, la gamme de joints de cables etanches Scanstrut offre une solution pour assurer une Installation propre et sure à chaque fois. Idéal pour les lumières, antennes, GPS, cables solaires et electriques. Iuminacion, antenas, GPS, solares y electricos.
