BPCD180 - Marteau BLACK & DECKER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Marteau perforateur sans fil
Marque	Black & Decker
Modèle	BPCD180
Tension nominale	18 V
Vitesse à vide (1ère vitesse)	0 - 400 tr/min
Vitesse à vide (2ème vitesse)	0 - 1350 tr/min
Couple maximal	16 Nm
Capacité du mandrin	10 mm (sans clé)
Capacité de perçage - Acier	10 mm
Capacité de perçage - Bois	25 mm
Capacité de perçage - Maçonnerie	10 mm
Type de batterie	NiCd ou NiMH (selon modèle)
Tension de la batterie	18 V
Capacité de la batterie	1.0 Ah (NiCd) ou 1.5 Ah (NiMH)
Temps de charge	Environ 3 à 10 heures (selon type de batterie et chargeur)
Poids (avec batterie)	Environ 0.7 - 0.9 kg
Sélecteur de vitesse	2 vitesses mécaniques
Sens de rotation	Réversible (droite/gauche)
Embrayage	Réglable avec bague de couple (positions multiples)
Mode marteau	Oui, pour perçage de maçonnerie
Mandrin	Sans clé, à serrage manuel
Alimentation	Batterie rechargeable
Utilisation	Domestique
Accessoires inclus	Batterie, chargeur, double embout de vissage
Garantie	12 mois (selon conditions)

FOIRE AUX QUESTIONS - BPCD180 BLACK & DECKER

Comment changer le foret sur le marteau perforateur BPCD180 ?

Pour changer le foret, verrouillez d'abord l'outil en réglant le sélecteur de rotation droite/gauche sur la position centrale. Ouvrez le mandrin sans clé en tournant la partie avant d'une main tout en tenant la partie arrière. Insérez la tige du foret et serrez fermement le mandrin.

Comment charger la batterie du BPCD180 ?

Retirez la batterie de l'outil et glissez-la dans le chargeur. Branchez le chargeur sur une prise secteur. La batterie est suffisamment chargée après environ 3 heures pour une utilisation normale, et complètement chargée après 8 à 10 heures. Ne chargez pas à une température ambiante inférieure à 10°C ou supérieure à 40°C.

Comment utiliser le mode marteau pour percer de la maçonnerie ?

Tournez la bague de réglage du mode sur la position 'T' (marteau) en alignant le symbole avec la marque. Placez le sélecteur de vitesse sur la deuxième vitesse (vers l'avant de l'outil). Vous pouvez alors percer la maçonnerie légère.

Comment régler le couple de serrage pour le vissage ?

Tournez la bague de réglage du couple sur la position souhaitée. Commencez par le réglage le plus bas et augmentez progressivement jusqu'à ce que l'embrayage fasse 'clic' au bon moment. Utilisez ce réglage pour les vis suivantes. Les grosses vis et les matériaux durs nécessitent un couple plus élevé.

Quelle est la différence entre les deux vitesses du BPCD180 ?

La première vitesse (0-400 tr/min) est adaptée au perçage de l'acier et au vissage. La deuxième vitesse (0-1350 tr/min) est pour le perçage du bois, du plastique et de la maçonnerie légère. Utilisez le sélecteur de vitesse situé sur le dessus de l'outil pour changer.

Comment inverser le sens de rotation ?

Le sélecteur de rotation droite/gauche se trouve au-dessus de la gâchette. Poussez-le vers la gauche pour la rotation avant (serrage), vers la droite pour la rotation arrière (desserrage). En position centrale, l'outil est verrouillé.

Quelles sont les précautions de sécurité essentielles ?

Portez toujours une protection auditive et des lunettes de sécurité. Tenez l'outil par les surfaces isolées si vous risquez de toucher des câbles cachés. Vérifiez l'emplacement des fils et tuyaux avant de percer un mur. Ne surchargez pas l'outil.

Comment entretenir le marteau perforateur BPCD180 ?

Nettoyez régulièrement les orifices de ventilation avec une brosse douce. Essuyez le carter du moteur avec un chiffon humide (débranché). Ouvrez le mandrin de temps en temps et tapotez pour retirer la poussière. Ne pas utiliser de solvants.

Que faire si la batterie ne se charge pas ?

Vérifiez que la température ambiante est comprise entre 10°C et 40°C. Assurez-vous que le chargeur est branché et que les contacts sont propres. Si la batterie est très déchargée, il peut falloir plusieurs cycles de charge/décharge pour retrouver sa capacité. Si le problème persiste, contactez un réparateur agréé.

Où trouver des accessoires pour le BPCD180 ?

Utilisez uniquement des accessoires Black & Decker conçus pour cet outil, disponibles chez les revendeurs agréés. Le manuel mentionne des forets HSS pour le métal, des forets à bois, et des forets de maçonnerie. Consultez le site www.blackanddecker.eu pour plus d'informations.

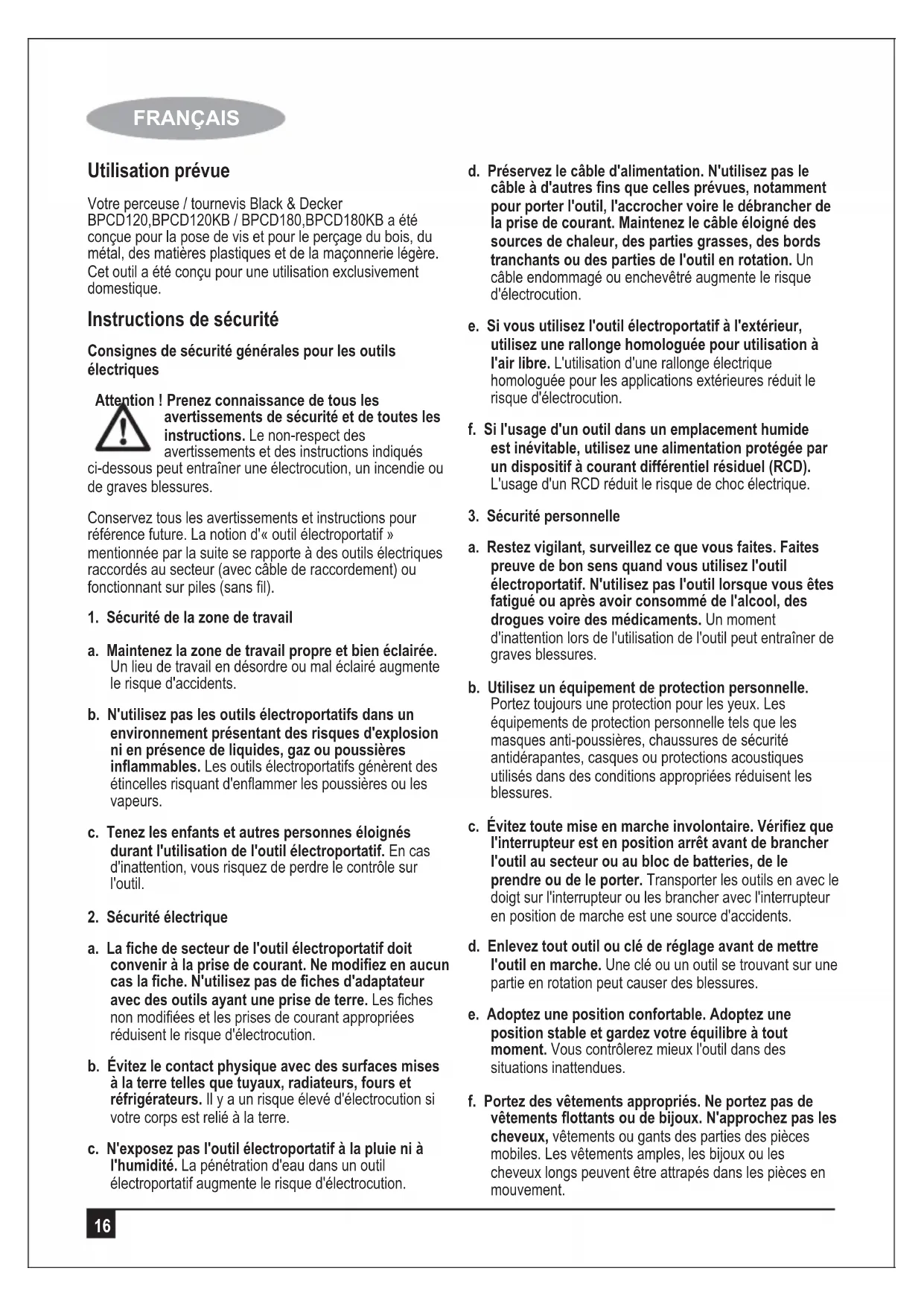

MODE D'EMPLOI BPCD180 BLACK & DECKER

Votre perceuse / tournevis Black & Decker
BPCD120,BPCD120KB / BPCD180,BPCD180KB a etecoue pour la pose de vis et pour le percage du bois, du métal, des matieres plastiques et de la maconnerie legere.
Cet outil a etecou pour une utilisation exclusivement domestique.

Instructions de sécurité

Consignes de sécurité générales pour les outils électriques

I Prenez connaissance de tous les avertissements de sécurité et de toutes les instructions. Le non-respect des avertissements et des instructions indiqués

ci-dessous peut entrainer une électrocution, un incendie ou de graves blessures.

Conservez tous les avertissements et instructions pour reference future. La notion d'« outil électroportatif » mentionnée par la suite se rapporte à des outils électriques raccordés au secteur (avec cable de raccordement) ou fonctionnant sur piles (sans fil).

1. Sécurité de la zone de travail

a. Maintenez la zone de travail propre et bien éclairée. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents.
b. N'utilise pas les outils electroportatifs dans un environnementnantPRESENTANT des risques d'explosion ni en presence de liquides, gaz ou poussieres inflammables. Les outils electroportatifs genereront des etincelles risquant d'enflammier les poussieres ou les vapeurs.
c. Tenez les enfants et autres personnes éloignés durant l'utilisation de l'outil electroportatif. En cas d'inattention, vous risquez de perdre le contrôle sur l'outil.

1. Sécurité électrique

a. La fiche de secteur de l'outil electroportatif doit convenir à la prise de courant. Ne modifiez enaucun cas la fiche.Nutilisez pas de fiches d'adaptateur avec des outils ayant une prise de terre. Les fiches non modifiees et les prises de courant appropriees réduisent le risque d'électrocution.
b. Evitez le contact physique avec des surfaces mises à la terre telles que tuyaux, radiateurs, fours et réfrigerateurs. Il y a un risque élevé d'électrocution si votre corps est relié à la terre.
c. N'exposez pas l'outil electropotatif à la pluie ni à l'humidité. La pénétration d'eau dans un outil electropotatif augmente le risque d'électrocution.

d. Préserve le cable d'alimentation. N'utilise pas le cable à d'autres fins que celles prévues, notamment pour porter l'outil, l'accrocher voire le débrancher de la prise de courant. Maintenez le cable éloigné des sources de chaleur, des parties grasses, des bords tranchants ou des parties de l'outil en rotation. Un cable endommagé ou enchevêtre augmente le risque d'électrocution.
e. Si vous utilisez l'outil electroportatif à l'extérieur, utilisez une rallonge homologue pour utilisation à l'air libre. L'utilisation d'une rallonge electrique homologue pour les applications extérieures réduit le risque d'électrocution.
f. Si l'usage d'un outil dans un emplacement humide est inévitable, utilisez une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L'usage d'un RCD réduit le risque de chocoléctrique.
3. Sécurité personnelle
a. Restez vigilant, surveillez ce que vous faites. Faites preuve de bon sens quand vous utilisez l'outil electroportatif. N'utilisez pas I'outil lorsque vous etes fatigué ou après avoir consommé de l'alcool, des drogues voire des medicaments. Un moment d'inattention lors de I'utilisation de I'outil peut entraîner de graves blessures.
b. Utilisez un équipement de protection personnelle. Portez toujours une protection pour les yeux. Les équipements de protection personnelle tels que les masques anti-poussières, chaussures de sécurité antidérapantes, casques ou protections acoustiques utilisés dans des conditions appropriées réduisent les blessures.
c. Evitez toute mise en marche involontaire. Verifiez que l'interrupteur est en position arrêt avant de brancher l'outil au secteur ou au bloc de batteries, de le prendre ou de le porter. Transporter les outils en avec le doigt sur l'interrupteur ou les brancher avec l'interrupteur en position de marche est une source d'accidents.
d. Enlevez tout outil ou clé de réglage avant demettre l'outil en marche. Une clé ou un outil se trouvant sur une partie en rotation peut cause des blessures.
e. Adoptez une position comfortable. Adoptez une position stable et gardez votre équilibre à tout moment. Vous contrôlez mieux l'outil dans des situations inattendues.
f. Portez des vêtements appropriés. Ne portez pas de vêtements flottants ou de bijoux. N'approchez pas les cheveux, vêtements ou gants des parties des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent être attrapés dans les pièces en mouvement.

g. Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, vérifie qu'ils sont correctement raccordés et utilisés. Le fait d'aspirer la poussière permet de réduire les risques inherents à la poussière.

1. Utilisation des outils electroportatifs et précautions

a. Ne surchargez pas l'outil. Utilisez l'outil electroportatif approprié pour le travail à effectuer. Avec l'outil electroportatif approprié, vous travaillerez比较好 et avec plus de sécurité à la vitesse pour laquelle il a été consu.

b. N'utilise pas un outil electroportatif dont l'interrupteur est defectueux. Un outil electroportatif qui ne peut plus etre mis en ou hors fonctionnement est dangereux et doit etre réparé.

c. Déconnectez la prise de la source d'alimentation ou le pack-batterie de l'outil électrique avant tout réglage, changement d'accessoire voire rangement des outils ELECTriques. Cette mesure de précaution empêche une mise en marche par mégarde.

d. Rangez les outils electroportatifs hors de portée des enfants. Ne laissez pas les personnes n'était pas familiarisées avec l'outil ou n'avant pas lu ces instructions l'utiliser. Les outils electroportatifs sont dangereux lorsqu'ils sont utilisés par des personnes non initiaies.

e. Prenez soit des outils electroportatifs. Verifiez que les parties en mouvement fonctionnement correctement et qu'elles ne sont pas coincées; vérifie qu'il n'y a pas de pieces cassées ou endommagées susceptibles de nuire au bon fonctionnement de l'outil. S'il est endommage, faites réparer l'outil avant de l'utiliser. De nombreux accidents sont dus à des outils electroportatifs mal entretenus.

f. Maintenez les outils de coupe aiguises et propres. Des outils soigneusement entretenus avec des bords tranchants bien aiguises se coincement moins souvent et peuvent etre guides plus facilement.

g. Utilisez l'outil electrique, les accessoires et forets, etc. conformement à ces instructions, en tenant compte des conditions de travail et des tâches à effectuer. L'utilisation des outils electroportatifs à autres fins que celles prévues peut entraîner des situations dangereuses.

1. Utilisation des outils à batterie et précautions

a. Rechargez la batterie uniquement avec le chargeur spécifique par le fabricant. Un chargeur prévu pour un type de batterie presente un risque d'incendie s'il est utilisé avec un autre type de batterie.

b. Utilisez les outils electroportatifs uniquement avec les batteries spécifiquement conques pour eux. L'utilisation d'autres batteries peut composer un risque de blessures ou d'incendie.
c. Quand vous ne l'utilisez pas, rangez la batterie loin d'autres objets metalliques tels que trombones, piées, clous, vis ou autres pouvant creer une connexion entre deux bornes. Court-circuiter les bornes du pack-batteries peut provoquer des brûlures ou un incendie.
d. Dans des conditions inappropriées, la batterie peut rejoeter du liquide. Évitez le contact. Si un contact accidentel se produit, rincez à l'eau. Si le liquide touche les yeux, consultez un médecin. Le liquide rejeté par la pile peut cause une irritation cutanée ou des brûlures.
6. Réparations
a. Faites réparer votre outil électroportatif uniquement par du personnel qualifié et seulement avec des pieces de rechange d'origine. Cela garantira le maintainien de la sécurité de votre outil.

Avertissements de sécurité supplémentaires pour les outils électriques

Attention! Avertissements de sécurité supplémentaires pour les perceuses et perseuses à percussion

• Portez une protection auditive avec les perceuses à percussion. L'exposition au bruit peut cause des pertes de l'audition.
• Utilisez les poignées additionnelles fournies avec l'outil. Une perte de contrôle peut provoquer des blessures.
• Tenez l'outil uniquement par les surfaces isolées des poignées si l'opération effectue peutmettre la lame en contact avec des cables électriques cachés ou son propre cordon electrique. Le contact de l'accessoire de coupe avec un cable sous tension met les parties metalliques de l'outil sous tension et peut provoquer une electromocution de l'utilisateur.
  Utilisez des fixations ou tout autre moyen pratique pour fixer et soutenir la piece à ouvrer sur une plate-forme stable. Si vous tenez la piece à la main ou contre votre corps, elle est instable et vous pouvez en perdre le contrôle.
• Avant de percer les murs, les planchers ou les plafonds, vérifie l'emplacement des fils électriques et des tuyaux.
• Evitez de toucher l'extremité d'un foret juste après avoir percé car il peut être chaud.

FRANÇAIS

• Cet outil n'est pas destiné à être utilisé par des personnes (notamment des enfants) représentant des capacities physiques, sensorieles ou mentalles limitées voire dépourvues de connaissance et d'expérience, sauf si elles sont supervisées ou ont reçu des instructions pour l'utilisation de l'appareil par une personne responsable de leur sécurité. Les enfants ne doivent pas journé avec l'appareil.
• Le domaine d'utilisation de l'outil est décrit dans leprésent manuel. L'utilisation d'accessoires ou la réalisation d'opérations avec cet outil autres que ceux recommandés dans leprésent manuel peut entraîner un risque de blessure ou de dégats.

Étiquettes apposées sur l'outil

Les pictogrammes suivants sont présents sur l'outil :

Attention! Afin de réduire les risques de blessures, l'utilisateur doit dire le manuel

d'instructions.

Instructions de sécurité supplémentaires pour les batteries et chargeurs

Batteries

• Ne tentez jamais d'ouvrir pour chaque raison que ce soit.
• N'exposez pas la batterie à l'humidité.
• Ne stockez pas dans des endroits où la température peut dépasser 40^ .
• Chargez uniquement à température ambiente, entre 10^ et 40^ .

• Chargez uniquement en utilisant le chargeur fourni avec l'outil.

• Lorsque vous jetez des batteries, suivez les instructions données à la section « Protection de l'environnement »

Ne chargez pas une batterie endommagée.

Chargeurs

• Utilisez uniquement votre chargeur Black & Decker pour charger les batteries fournies avec votre outil ou de même type et modèle. D'autres batteries poursaient exposer et cause des dommages ou blessures.
• Ne tentez jamais de charger des batteries non rechargeables.
• Remplacez immédiatement les fils électriques défectueux.
• Ne mettez pas le chargeur en contact avec de l'eau.
  N'ouvre pas le chargeur.
• Ne testez pas le chargeur.

Le chargeur a ete concu pour etre utilise uniquely at l'intérieur.

Lisez le manuel d'instruction avant utilisation.

Le chargeur est automatiquement mis hors tension si la température ambiente est trop elevée. Le rupteur thermique ne fonctionne qu'une fois. Ensuite, il doit être intégralement replacé.

Sécurité électrique

Votre chargeur est doublement isolé ; par conséquent, aucun cable de masse n'est nécessaire. Vérifiez toujours que la tension du

secteur correspond à la tension indiquée sur la plaque d'identification. Ne tentez jamais de replacer le chargeur par une prise au secteur normale.

• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant ou par un centre de réparation/agree Black & Decker afin d'éviter tout accident.

\section*{Caracteristiques}

Cet outil comprend toutes ou certaines des caractéristiques suivantes.

1. Interrupteur à variateur de vitesse
2. Selecteur de rotation droite / gauche
3. Sélecteur de mode / baque de réglage du couple
4. Mandrin
5. Selecteur de vitesse
6. Porte-embout
7. Batterie

Fig. A

1. Prise de chargeur
2. Chargeur
3. Boitier du chargeur

Assemblage

Attention! Avant l'assemblage, enlevez la batterie.

Installation et retrait de la batterie (fig. B & C)

• Pourmettre la batterie en place (7),alignez-la avec le boitier sur l'outil.Faites glisser la batterie dans le boitier et poussez pour I'enclenger.
  Pour retirer la batterie, appuyez sur le bouton de déverrouillage (11) tout en retardant la batterie du boitier.

Montage du cache de batterie (fig. C)

Attention! Installez le cache (12) sur la batterie (7) pour la transporter et la ranger.

Installation et retrait d'un foret de perçage ou de vissage (fig. D)

Cet outil est équipe d'un mandrin sans clef pour vous permettre de changer les accessoires plus rapidement.

• Verrouillez l'outil en reglant le sélecteur de rotation droite / gauche (2) sur la position centrale.
• Ouvrez le mandrin en faisant tourner la partie avant (13) d'une main tout en tenant la partie arrêté (14) de l'autre main.
• Insérez la tige du foret (15) dans le mandrin et serrez fermement le mandrin.

Cet outil est livre avec un double embout de vissage dans le support d'embout (6).

• Pour-retirer le double embout de vissage du support d'embout, soulevez l'embout de sa cavite.
• Pour remettre l'embout en place, poussez-le fermement dans le support.

Comment enlever et replacer le mandrin (fig. E)

Ouvrez le mandrin jusqu'à son ouverture maximum.
- Enlevez la vis de serrage du mandrin en la faisant tourner dans le sens des aiguilles d'une montre à l'aide d'un tourmevis.
- Serrez une clé Allen dans le mandrin et desserrez-le endonnant un coup de marteau sur la clé Allen comme l'indique le dessin.
Enlevez la clé Allen.
- Enlevez le mandrin en le faisant tourner dans le sens anti-horaire.
- Pour replacer le mandrin, vissez-le sur l'arbre et serrez-le avec la vis de serrage.

Risques résiduels.

L'utilisation d'un outil non mentionné dans les consignes de sécurité données peut entraîner des risques résiduels supplémentaires. Ces risques peuvent survenir si l'outil est mal utilisé, si l'utilisation est prolongée, etc.

Malgré l'application des normes de sécurité correspondantes et la présence de dispositifs de sécurité, les risques résiduels suivants ne peuvent être évités. Ceci comprend :

FRANÇAIS

• Les blessures dues au contact avec une piece mobile/en rotation.
• Les blessures causées en changeant des pièces, lames ou accessoires.
• Les blessures dues à l'utilisation prolongée d'un outil. Une'utilisation prolongée de l'outil nécessite des pauses régulières.
• Définitione auditive.
• Risques pour la santé causés par l'inhalation de poussières produit pendant l'utilisation de l'outil (exemple : travail avec du bois, surtout le chene, le hêtre et les panneaux en MDF).

Utilisation

Attention! Laissez l'outil fonctionner à sa propre vitesse.
Ne le surchargez pas.

Attention! Avant de percer les murs, les planchers ou les plafonds, vérifie l'emplacement des fils electriques et des tuyaux.

Chargement de la batterie (fig. A & F)

La batterie a besoin d'être chargée avant la première utilisation et à chaque fois qu'elle ne produit pas une puissance suffisante pour des travaux facilement effectuésAAPARAVANT.Lorsque vous chargez la batterie pour la première fois ou suite à une inutilisation prolongée, le chargement ne se fera qu'à 80% .Après plusieurs cycles dechargement et de déchargement, la batterie atteindre sacapacité totale. La batterie peut chauffer pendant lechargement; cela est normal et n'indique pas de probleme particulier.

Attention! Ne chargez pas la batterie à une température ambiente inférieure à 10^ ou supérieure à 40^ . Température de chargement recommandaee : environ 24 °C.

Utilisation du chargeur

• Pour charger la batterie (7), retirez-la de l'outil et glissez le réceptacle du chargeur (10) sur la batterie.
• Branchez le chargeur (9).

La batterie chauffe lors du chargement. La batterie sera suffisamment chargée après un-delai d'environ 3 heures pour une utilisation normale. La batterie est complètement chargée après un-delai d'environ 8-10 heures.

• Dégagez la batterie du boitier du chargeur.

Chargeur avec prise de chargeur

• Pour charger la batterie, assurez-vous qu'elle est bien installée sur la perceuse.
• Insérez la prise de chargeur (8) dans le connecteur.
• Branchez le chargeur.
• Mettez sous tension.

Après une utilisation normale, la batterie doit être mise en charge pendant environ 3 heures pour pouvoir être utilisée dans la plupart des applications.

Toutefois, un temps de charge de 8-10 heures peut accroître considérablement la durée d'utilisation, en fonction de la batterie et des conditions de charge.

• Débranchez l'outil du chargeur.

Attention! Veillez à ne pas utiliser l'outil lorsqu'il est branché au chargeur.

Selection du sens de rotation (fig. G)

Pour le perçage et le serrage des vis, utilisez la rotation vers l'avant (dans le sens horaire). Pour desserrer les vis ou enlever un foret de perçage coincide, utilisez la rotation vers l'arrière (dans le sens anti-horaire).

• Pour selectionner la rotation vers l'avant, poussez le selecteur de rotation droite / gauche (2) vers la gauche.
• Pour sélectionner la rotation vers l'arrière, poussez le selecteur de rotation droite / gauche vers la droite.
• Pour verrouiller l'outil, reglez le/selecteur de rotation droite / gauche sur la position centrale.

Selection du mode de fonctionnement (fig. H)

Cet outil est muni d'une bague servant à régler le mode de fonctionnement et le couple de serrage des vis. Les grosses vis et les matières d'oeuvre rigides nécessitant un couple de serrage plus grand que les petites vis et les matières d'oeuvre peu rigides. La bague possède une large gamme de réglages de manière à pouvoir répondre à vos besoin.

• Pour le perçage du bois, du métal et du plastique, placez la bague (3) sur la position de perçage en alignant le symbole 2 avec la marque(16).

FRANÇAIS

• Pour le vissage, réglez la bague à la position désirée. Si vous ne connaissiez pas encore le bon réglage, procédez comme suit :
• Placez la bague (3) au réglage de couple le plus bas.
• Serrez la première vis.
• Si l'embrayage fait « clic » avant d'avoir obtenu le résultat désiré, augmentez le réglage de la bague et continuez à serrer la vis. Répétez jusqu'à obtenir le bon réglage. Utilisez ce réglage pour les vis restantes.

Perçage de la maconnerie (fig. H & I)

• Pour le perçage de la maconnerie, réglez la bague (3) sur la position T de perçage au marteau en alignant le symbole avec la marque (16).
• Gillessez le sélecteur de vitesse (5) vers l'avant de l'outil (deuxieme vitesse).

Sélecteur de vitesse (fig.1)

• Pour le perçage de l'accier et la pose de vis, glissez le sélecteur de vitesse (5) vers l'arrière de l'outil (première vitesse).
• Pour le perçage de matières autres que l'acier, glissez le sélecteur de vitesse (5) vers l'avant de l'outil (deuxieme vitesse).

Perçage / vissage

• Sélectionnez la rotation vers la droite ou la gauche à l'aide du sélecteur de rotation droite / gauche (2).
• Pourmettre l'outil en marche,appuyez sur I'interrupteur (1).La vitesse de I'outil depend de la force que vous exercez sur I'interrupteur.
• Relâchez l'interrupteur pourmettre l'outil hors fonction.

Conseils pour une utilisation optimale

Perçage

• Appliquez toujours une pression légère et rectiligne avec le foret de perçage.
• Juste avant que le foret de perçage ne passé de l'autre côté de la pierce, diminuez la pression sur l'outil.

Utilisez un bloc de bois pour protégger les pieces pouvant se briser.
Utilisez des meches à bois lorsque vous percez des trous d'un large diamètre dans du bois.
Utilisez des forets de perçage HSS lorsque vous percez du métal.
- Utilisez des forets de maconnerie lorsque vous perceze des pièces de maconnerie légères.
Utilisez un lubrifiant lorsque vous perceze des métaux autres que la fonte et le laiton.
- Faites une entaille à l'aide d'une contrepointe de centrage au centre de l'orifice à pincer afin d'améliorer la précision

Vissage

Utilisez toujours le bon type et la bonne taille d'emboute de tournevis.
- Si les vis sont difficiles à serrer, essayez d'appliquer un petit peu de liquide vaisselle ou de savon comme lubrifiant.
Tenez toujours l'outil et l'embout de tournevis en ligne droite par rapport à la vis.

Entretien

Votre outil Black & Decker a ete concu pour fonctionner pendant longtemps avec un minimum d'entretien. Un fonctionnement continu satisfaisant depend d'un nettoyage regulier et d'un entretien approprié de l'outil.

Votre chargeur ne nécessite aucun entretien autre qu'un nettoyage régulier.

Attention! Avant de procéder à tout entretien de l'outil, retirez la batterie. Débranche le chargeur avant de le nettoyer.

• Nettoyez régulierement les orifices de ventilation de votre outil et le chargeur à l'aide d'unerosse douce ou d'un chiffon sec.
• Nettoyez régulierement le carter du moteur à l'aide d'un chiffon humide. N'utilisez pas de produit abrasif ou à base de solvant.
• Ouvrez régulierement le mandrin et tapotez dessus pour retarder toute poussière à l'intérieur.

FRANÇAIS

Accessoires

La performance de votre outil dépend de l'accessoire utilisé. Les accessoires Black & Decker sont conçus selon des normes de qualité supérieure pour améliorer les performances de votre outil. En utilisant ces accessoires vous obtiennent le meilleur de leur outil.

Packs-batteries

Les batteries Black & Decker peuvent être recharges de nombreuses fois. A la fin de leur durée de vie technique, jetez les batteries en

respectant l'environnement :

• Videz complètement la batterie, puis retirez-la de l'outil.
• Les batteries NiCd, NiMH et Li-Ion sont recyclables.
  Apportez-les à votre réparateur/agree ou à un centre de recyclage local.

Chargeur
		90500843	90573461
		90500847	90500849
		90500855	90500857
		90500858	90500860
Tension secteur	VAC	220-240	220-240
Tension de sortie	VDC	14.5-15.3	21.75-22.6
Ampèreage mA	210-220	210-280
Temps dechargement approx	h	8-10	8-10

Caracteristiques techniques

BPCD120/ BPCD180/ BPCD120KB BPCD180KB
Voltage Voc 12 18
Vitesse à vide 0-1400 0-1350	/min 0-450/ 0-400/
Couple max.	Nm	13 16
Capacité du mandrin	mm	10 10
Capacité max. de perçage
Stahl/Holz	mm	10/25	10/25
maçonnerie mm	10	10
Batterie A12/A12E A18/A18E
Ampèreage	Ah	1.0	1.0
Type de batterie		NiCd	NiCd
Poids	kg	0.5	0.7
Batterie A12NH A18NH
Ampèreage	Ah	1.5	1.5
Type de batterie		NiMH	NiMH
Poids	kg	0.6	0.9

Protection de l'environnement

Recyclage. Cet apparéil ne doit pas être jété avec les déchets menagers.

Si vous appeareil Black & Decker doit etre remplace ou si vous n'en avez plus l'utilisation, ne le jetez pas avec les ordures menagères. Songez à la protection de l'environnement et recyclez-les.

La collecte séparée des produits et des emballages usages permet de recycler et de réutiliser des matériaux. La réutilisation de

matériaux recyclés évite la pollution de l'environnement et réduit la demande de matières premières.

Des réglementations locales peuvent stipuler la collecte séparée des produits électriques et des produits menagers, dans des déchetteries municipales ou par le revendeur lorsque vous achetez un nouveau produit.

Black & Decker offre une solution permettant de recycler les produits Black & Decker lorsqu'ils ont atteint la fin de leur cycle de vie. Pour pouvoir profiter de ce service, veuillez returner votre produit à un réparateur/agréé qui se chargerà de le collecter pour nous.

Pour connaître l'adresse du réparateur agréé le plus proche de chez vous, contactez le bureau Black & Decker à l'adresse indiquée dans ce manuel. Vous pourrez aussi partager une liste de réparateurs agrésés de Black & Decker et de plus amples détails sur notre service après-vente sur le site Internet à l'adresse suivante: www.2helpU.com.

Garantie

Black & Decker you assure la qualite de ses produits et vous offre une garantie tres etendue.

Ce certificat de garantie est un document supplémentaire et ne peut enaucun cas se substituer a vos droits légaux.

La garantie est valable sur tout le territoire des États Membres de l'Union Européenne et de la Zone de Libre Échange Européenne.

Si un produit Black & Decker s'avere defectueux en raison de matériaux en mauvais état, d'une erreur humaine, ou d'un manque de conformité dans les 12 mois suivant la date d'achat, Black & Decker garantit le remplacement des pieces defectueuses, la réparation des produits usés ou cassés ou remplace ces produits à la convenance du client, sauf dans les circonstances suivantes :

Le produit a ete utilisé dans un but commercial, professionnel, ou a ete loue.
Le produit a ete mal utilise ou avec négligence.
- Le produit a subi des dommages à cause de corps étrangers, de substances ou d'accidents.
- Des réparations ont été tentées par des techniciens ne faisant pas partie du service technique de Black & Decker.

Pour avoir recours à la garantie, il est nécessaire de fournir une preuve d'achat au vendeur ou à un réparateur/agréé.

Pour connaître l'adresse du réparateur agréé le plus proche de chez vous, contactez le bureau Black & Decker à l'adresse indiquée dans ce manuel. Vous pourrez aussi partager une liste de réparateurs agrées de Black & Decker et de plus amples détails sur notre service après-venture sur le site Internet à l'adresse suivante :

www.2helpU.com

Visitez notre site Web www.blackanddecker.eu pour enregistrerVote nouveau produit Black & Decker et etre informedes nouveauxproduits et des offres speciales. Pour plus d'informationsconcernant la marque Black & Decker et notre gamme de produits,consultez notre site www.blackanddecker.eu.

i 1

J 1
