Element Carbon - Microphone MACKIE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microphone à condensateur USB
Marque	Mackie
Modèle	Element Carbon
Directivités	Stéréo, cardioïde, bidirectionnelle (en 8), super-cardioïde, omnidirectionnelle
Élément capteur	Condensateur de 14 mm
Réponse en fréquence	1z - 20 kHz
Fréquence d'échantillonnage	16 bits / 48 kHz
Sensibilité	-45 dB (0 dB = 1 V/Pa @ 1 kHz)
Rapport signal/bruit	78 dB
Niveau de pression acoustique max.	120 dB SPL (@ 1 kHz, 1% THD)
Puissance de sortie casque (RMS)	30 mW
Connectique	USB-C, sortie casque Jack 3,5 mm
Alimentation	Via bus USB
Dimensions (H × L)	287 × 97 mm
Poids	0,8 kg (estimation)
Logiciels inclus	ProTools | First, Waveform OEM, plug-ins
Entretien et nettoyage	Nettoyer avec un chiffon sec
Sécurité	Ne pas exposer à l'eau, à la poussière, à des températures extrêmes. Ne pas démonter.
Garantie	Garantie limitée LOUD Audio (voir conditions sur mackie.com)

FOIRE AUX QUESTIONS - Element Carbon MACKIE

Comment connecter le microphone Element Carbon à mon ordinateur ?

Utilisez le câble USB-C fourni. Branchez l'extrémité USB-C sur le micro et l'extrémité USB-A sur un port USB de votre ordinateur. Le micro est reconnu sans pilote (plug-and-play).

Comment régler le volume du casque ?

Tournez le potentiomètre Phones situé à l'avant du micro. Assurez-vous de commencer à volume minimum avant d'enfiler le casque.

Comment changer la directivité du microphone ?

Utilisez le sélecteur Pattern sur le micro pour choisir parmi 5 modes : stéréo, cardioïde, bidirectionnel, super-cardioïde et omnidirectionnel. Chaque mode convient à des usages spécifiques (voix, interview, ambiance...).

Que fait le bouton Mute ?

Le bouton Mute coupe uniquement le signal du micro. Une LED rouge s'allume. Le signal audio provenant de l'ordinateur reste audible dans le casque.

Comment configurer le microphone dans mon système d'exploitation ?

Sur Mac : Allez dans Préférences Système > Son > Entrées et sélectionnez 'Micro USB'. Sur PC : Panneau de configuration > Matériel et audio > Gérer les périphériques audio, puis définissez le micro comme périphérique par défaut pour l'enregistrement.

Quels logiciels sont fournis avec le microphone ?

Le micro inclut Pro Tools | First et Waveform OEM, ainsi que des collections de plugins (23 pour Pro Tools, 16 pour Waveform).

Puis-je utiliser le microphone avec un pied standard ?

Oui, retirez le micro du support fourni et vissez un adaptateur pour pied standard (filetage disponible).

Comment nettoyer le microphone ?

Nettoyez l'extérieur avec un chiffon sec. N'utilisez pas de produits liquides ou abrasifs.

Quelles sont les précautions de sécurité importantes ?

N'exposez pas le micro à l'eau, à l'humidité excessive, à la poussière ou à des températures extrêmes. Ne le démontez pas. Évitez les niveaux sonores très élevés pour protéger votre ouïe.

Comment puis-je obtenir de l'aide supplémentaire ?

Consultez le site www.mackie.com (rubrique Support) pour les FAQ, manuels et contact technique. Appelez le 1-800-898-3211 (États-Unis/Canada) aux heures ouvrables.

MODE D'EMPLOI Element Carbon MACKIE

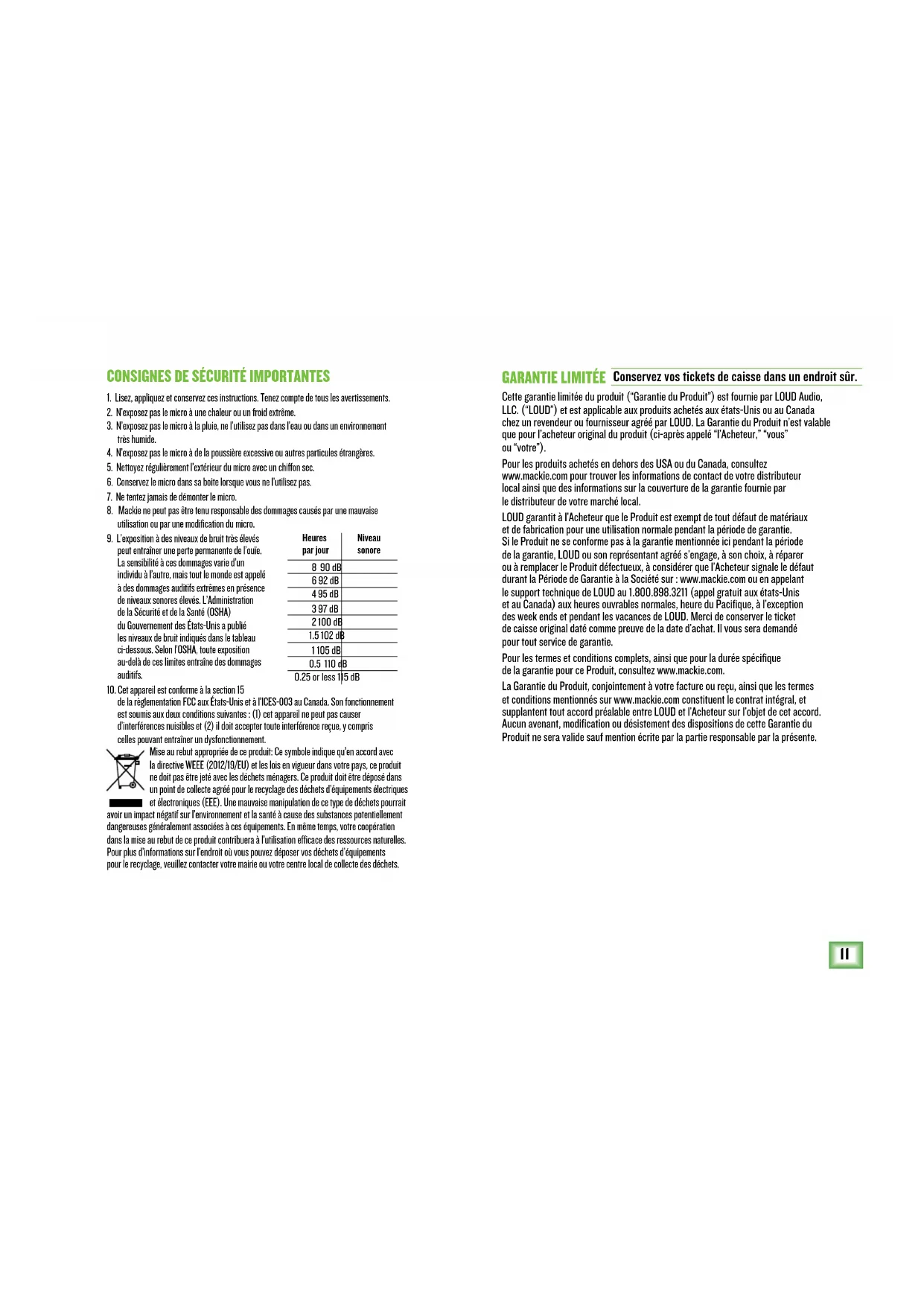

1. Lisez, appliquez et conservez ces instructions. Tenez compte de tous les avertissements.
2. N'exposez pas le micro à une chaleur ou un froid extrême.
3. N'exposez pas le micro à la pluie, ne l'utilisez pas dans l'eau ou dans un environnement très humide.
4. N'exposez pas le micro à de la poussière excessive ou autres particules étrangères.
5. Nettoyez régulièrement l'extérieur du micro avec un chiffon sec.
6. Conservez le micro dans sa boîte lorsque vous ne l'utilisez pas.
7. Ne tentez jamais de démonter le micro.
8. Mackie ne peut pas être tenu responsable des dommages causés par une mauvaise utilisation ou par une modification du micro.
9. L'exposition à des niveaux de bruit très élevés peut entraîner une perte permanente de l'ouïe. La sensibilité à ces dommages varie d'un individu à l'autre, mais tout le monde est appelé à des dommages auditifs extrêmes en présence de niveaux sonores élevés. L'Administration de la Sécurité et de la Santé (OSHA) du Gouvernement des États-Unis a publié des niveaux de bruit indiqués dans le tableau ci-dessous. Selon l'OSHA, toute exposition au-delà de ces limites entraîne des dommages auditifs.
10. Cet appareil est conforme à la section 15 de la réglementation FCC aux États-Unis et à l'ICES-003 au Canada. Son fonctionnement est soumis aux deux conditions suivantes: (1) cet appareil ne peut pas causer d'interférences nuisibles et (2) il doit accepter toute interférence reçue, y compris celles pouvant entraîner un dysfonctionnement.

Mise au rebut approprié de ce produit: Ce symbole indique qu'en accord avec la directive WEEE (2012/18/EU) et les lois en vigueur dans votre pays, ce produit ne doit pas être jointe avec les déchets ménagers. Ce produit doit être déposé dans un point de collecte agréé pour le recyclage des déchets d'équipements électriques et électroniques (EEE). Une mauvaise manipulation de ce type de déchets pourrait

voir un impact négatif sur l'environnement et la santé à cause des substances potentiellément dangereuses généralement associées à ces équipements. En même temps, notre coopération dans la mise au rebut de ce produit contribuera à l'utilisation efficace des ressources naturelles. Pour plus d'informations sur l'endroit où vous pouvez déposer vos déchets d'équipements pour le recyclage, veuillez contacter votre mairie ou votre centre local de collecte des déchets.

GARANTIE LIMITEE Conservez vos tickets de caisse dans un endroit sur.

Cette garantie limite du produit ("Garantie du Produit") est fournie par LOUD Audio, LLC. ("LOUD") et est applicable aux produits achetés aux États-Unis ou au Canada chez un revendeur ou fournisseur agréé par LOUD. La Garantie du Produit n'est valable que pour l'acheteur original du produit (ci-après appelé "l'Acheteur," "vous" ou "votre").

Pour les produits achetés en dehors des USA ou du Canada, consultez www.mackie.com pour couvertures et développements de la vente distribuée localement ainsi que des informations sur la couverture de la garantie fournie par le distributeur de leur marché local.

LOUD garantit à l'Acheteur que le Produit est exempt de tout défaut de matériaux et de fabrication pour une utilisation normale pendant la période de garantie. Si le Produit ne se conforme pas à la garantie mentionnée ici pendant la période de la garantie, LOUD ou son représentant s'engage, à son choix, à réparer ou à remplacer le Produit défectueux, à condition que l'Acheteur signale le défaut durant la Période de Garantie à la Société sur: www. mackie. com ou en appelant le support technique de LOUD au 1.800.898.3211 (appel gratuit aux États-Unis et au Canada) aux heures ouvrables normales, heures du Pacifique, à l'exception des week-ends et pendant les vacances de LOUD. Merci de conserver le ticket de caisse original daté comme preuve de la date d'achat. Il vous sera demandé pour tout service de garantie.

Pour les termes et conditions complets, ainsi que pour la durée spécifique de la garantie pour ce Produit, consultez www. mackie. com.

La Garantie du Produit, conjointement à votre facture ou reçu, ainsi que les termes et conditions mentionnés sur www.mackie.com, constituent le contrat intégral et supplantent tout accord préalable entre LOUD et l'Acheteur sur l'objet de cet accord. Aucun avenant, modification ou désistement des dispositions de cette Garantie du Produit ne sera valide sauf mention écrite par la partie responsable de la présente.

Qualite professionnelle

• Obtenez facilement des enregistrements d'une grande clarté pour la voix, les instruments et autres. Le légendaire circuit de préampli Onyx permet une qualité sonore incroyable et un niveau de bruit extrêmement bas.

5 Directivités selectionnables

• Stéréo Cardioïde
• Bidirectionnelle (en forme de 8) Super-cardioide Omnidirectionnelle

Connexion usb-c

L'interface USB intégrée permet une connexion directe à votre ordinateur pour enregistrer rapidement et simplement. Reconnu nativement, aucun pilote nécessaire.

Interface pour CASQUE integree

• La sortie casque avec réglage de volume dédié permet de surveiller facilement les niveaux

Réglage de GAIN et fonction MUTE

• Optimisez le niveau de sortie du micro pour votre ordinateur et/ou votre STAN
• La commande Mute permet de désactiver le micro en conservant le signal de sortie de votre ordinateur

Construction ULTRA robuste

Le micro est construit pour durer, vous pourrez compter sur lui pendant des années

Une référence pour la création de contenu

• Conçu spécialement pour l'enregistrement de musique, de podcasts, pour le streaming et la création de contenu en ligne

Logciels fournis

• Les logiciels professionnels et plugins Pro Tools ^96 | First et Waveform™ OEM sont fournis. L'ensemble Musician Collection pour ProTools | First comprend 23 plugins comme BBD Delay, Eleven Lite, 304E EQ et 304C Compressor. L'ensemble DAW Essentials™ pour Waveform OEM comprend 16 plugins puissants comme Equaliser, Compressor, Reverber8 et Limiter.

• Support pour micro Cable USB-C

Le micro USB à électret Carbon Premium de la série EleMent est un appareil ultra polyvalent de qualité professionnelle conçu pour les créateurs de contenus, les gamers, les musiciens et autres.

Doté de 5 directivités sélectionnables, le Carbon peut être optimisé pour l'enregistrement vocal, en stéréo, les interviews à deux personnes, capter l'ambiance d'une pièce et plus encore.

Le réglage de gain, de volume du casque et la commande mute permettent de régler votre son facilement.

Commencez à enregistrer rapidement avec les logiciels professionnels Pro Tools | First et Waveform™ inclus.

De plus, le support fourni permet d'enregistrer partout facilement.

Lancez-vous dès maintenant avec le micro à électret Carbon Premium.

Configuration nécessaire

PC WINDOWS XP PRO, XP HOME, VISTA, 7, 8, 10 USB 1.1 / 2.0 (64 MB DE RAM MINIMUM)

MAC MACOSX(10.1.11O SUPERIOR) USB1.1/2.0(64MBDERAMMINIMUM)

1. Port USB-C Reliez le connecteur USB-C du câble fourni au micro et le connecteur USB-A à un port USB de votre ordinateur. 2. Sortie casque Connectez votre casque à cette embase Jack 3,5 mm. Vous pouvez régler le volume du casque avec le potentiomètre sur la face avant.

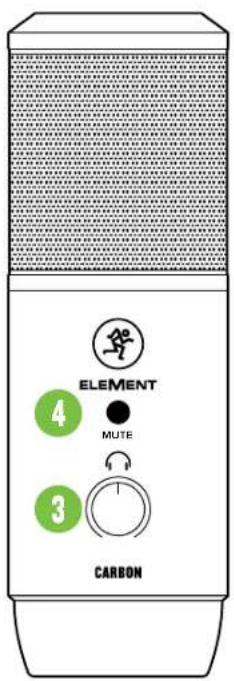

2. Potentiomètre Phones Il permet de régler le volume de la sortie casque. Assurez-vous qu'il soit réglé au minimum avant de commencer à utiliser le micro.
3. Bouton Mute Ce bouton permet de couper le signal du micro. La LED rouge s'allume lorsque cette fonction est activée. REMARQUE: Le bouton mute coupe uniquement le signal du micro. Tout signal transmis au micro par l'ordinateur est envoyé à la sortie casque même si la fonction mute est activée.

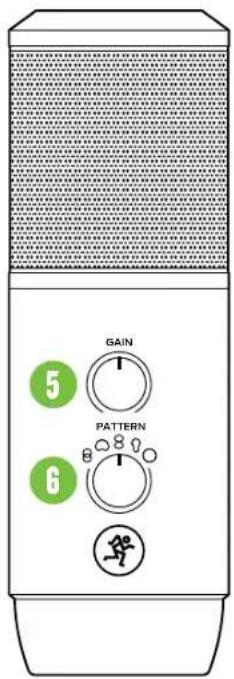

4. Potentiomètre Gain Il permet de régler la sensibilité du micro afin de capturer les signaux de manière optimale.
5. Sélecteur Pattern La directivité indique la manière dont un micro capte le son reçu depuis différents angles par rapport à l'axe central. Placez le sélecteur sur la directivité de votre choix.

Stéréo: Le son est capté par les côtés gauche et droit du micro.

Applications: Enregistrement d'ambiance, tournage, instruments.

Cardioïde: La face avant du micro est plus sensible et les sons périphériques ne sont pas captés.

Applications: Podcasts, doublages, voix, instruments.

Bidirectionnel (en forme de 8) : Le son est capté à l'avant et à l'arrière du micro, mais pas sur les côtes.

Applications: Interviews, voix, duos, instruments.

Super-cardioide: Similaire à cardioide, mais la zone de captation est plus étroite afin d'isoler le micro encore davantage des sons périphériques. De plus, l'arrière du micro capte également le son.

Applications: Enregistrement d'instruments en close mic'ing, tournage.

Omni-directionnelle: Le son est capté de manière égale dans toutes les directions, il n'est pas nécessaire d'orienter le micro dans la direction de la source sonore.

Applications: Conférence / réunions, enregistrement d'ambiance, orchestres classiques.

1. Montage sur pied de micro standard Si vous préférez utiliser le micro sur un pied standard, retirez-le avec attention du support fourni puis vissez à la main un adaptateur pour pied standard jusqu'à ce qu'il soit serré au maximum.

Mise en CEUVRE

1. Lisez les instructions importantes sur la sécurité page 11 et assurez-vous de les avoir bien compris.
2. Mettez tous les paramètres au minimum.
3. Relâchez tous les boutons.
4. Reliez le connecteur USB-C du câble fourni au micro et le connecteur USB-A à un port USB de votre ordinateur.

REMARQUE: N'utilisez pas de hub USB, le port USB d'un clavier, etc. Connectez le micro directement à un port USB de l'ordinateur.

1. Connectez votre casque à la sortie casque située sur le dessous de la micro.
2. Configuration de l'ordinateur [plug-and-play, aucun pilote nécessaire!]: Mac: Préférences système > Son > Entrées (et Sorties) > micro USB PC: Panneau de configuration > Matériel et audio > Gérer les périphériques audio > Lecture (et enregistrement) > Micro USB (périphérique par défaut). Assurez-vous que les niveaux d'entrée et de sortie sont à un niveau audible.
3. Lisez un fichier audio sur votre ordinateur puis tournez doucement le potentiomètre de niveau du casque vers la droite. Cela permet de vérifier que le signal audio est bien transmis à la sortie casque de la micro.

REMARQUE: Vos oreilles sont précieuses! Faites attention aux dommages permanents de l'audition. Même un niveau intermédiaire peut être dangereux. Mettez always le volume au minimum avant de connecter vos écouteurs ou d'agir d'une manière pouvant affecter le volume. Montez ensuite le volume progressivement. 8. Ouvrez votre STAN préférée et lancez une nouvelle session. 9. Tout en parlant dans la micro, désactivez la fonction mute puis tournez le potentiomètre de gain vers la droite jusqu'à ce que les voyants de niveau d'entrée de la STAN oscillent entre vert et jaune. REMARQUE: Le bouton mute coupe uniquement le signal du micro. Tout signal transmis au micro par l'ordinateur est envoyé à la sortie casque même si la fonction mute est activée. REMARQUE: Le micro a été conçu pour capter le son par le côté, et non par le dessus. 10. Si la plupart des STAN fonctionne (à peu près) de la même manière, le processus d'enregistrement peut différer. Référez-vous au mode d'emploi de votre STAN pour savoir comment ouvrir une nouvelle session, créer des pistes, sélectionner l'EM-USB, armer une piste et enfin enregistrer. Amusez-vous bien!

Caracteristiques techniques	CARBON
Élement	condensateur de 14 mm
Courbe de directivité	Stéréo, Cardioïd, en forme de 8, Super-Cardioïde, Omni
Réponse en fréquence	lz - 20 kHz
Sensibilité	dB (0 dB = 1 V/Pa @ 1 kHz)
NPA maximum	@ 1 kHz 1% THD)
Fréquence d'échantillonnage	6-bit / 48 kHz
Rapport signal-bruit	B
Puisance de sortie (RMS)	30 mW
Dimensions (H × L)	11.3" × 3.8"287 × 97 mm
Poids	kg
	Les caractéristiques peuvent être modifiées

BESOIN d'aide avec votre MICRO?

• Consultez www.mackie.com et cliquez sur Support pour trouver : des FAQs, les modes d’emploi et des informations supplémentaires. Appelez le 1-800-898-3211 pour contacter le support technique (du lundi au vendredi, aux heures ouvrables normales, heure du Pacifique).

STERÉO

CARDIOIDE

BIDIRECTIONNELLE (EN 8)

SUPER-CARDIOIDE

OMNIDIRECTIONNELLE
