BEDIENUNGSANLEITUNG Element Carbon MACKIE

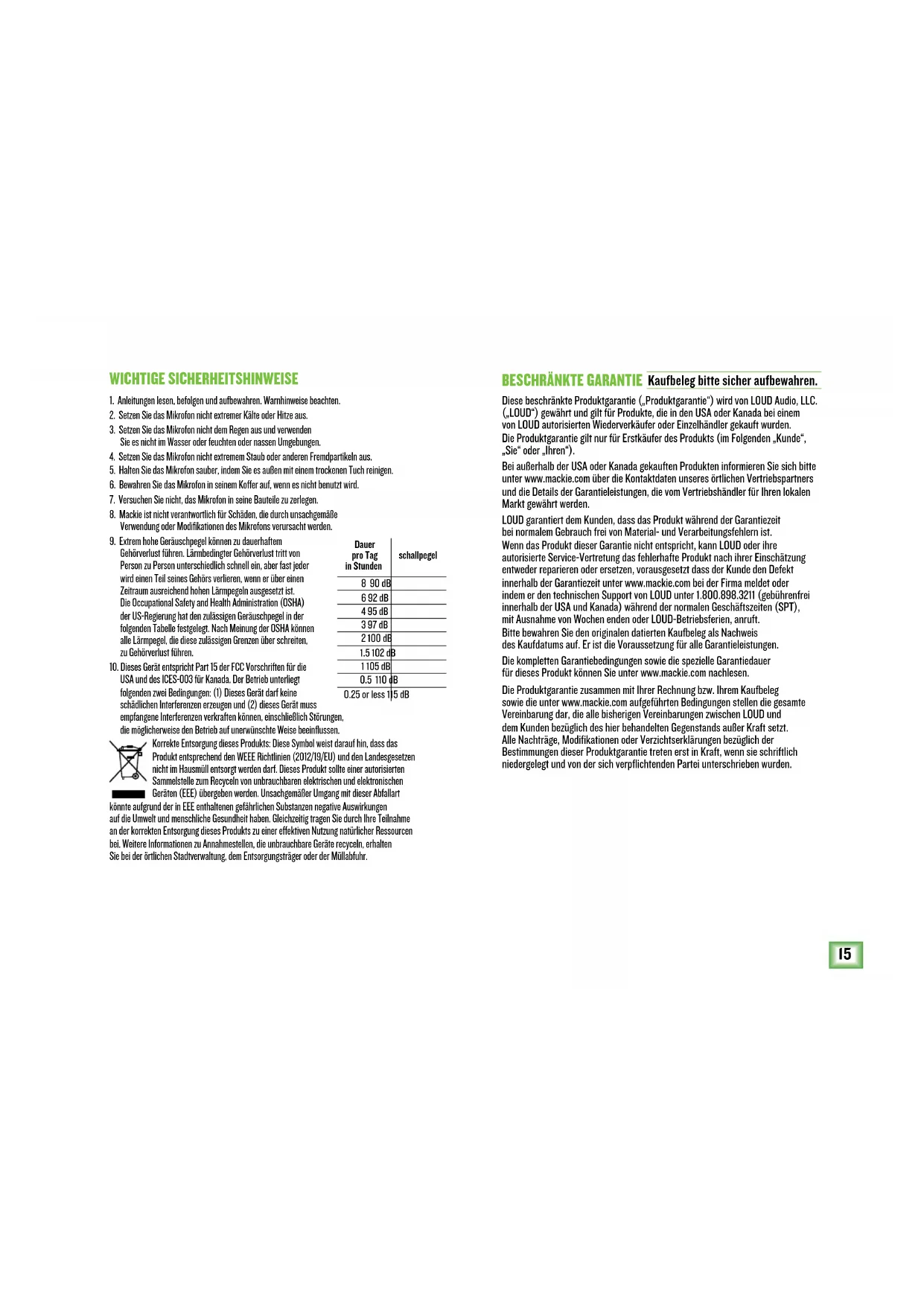

WICHTIGESICHERHEITSHINWEISE

1. Anleitungen lessen, befolgen und aufbewahren. Warnhinweise beachten.
2. Setzen Sie das Mikrofon nicht extremer Kälte oder Hitze aus.
3. Setzen Sie das Mikrofon nicht dem Regen aus und verwenden Sie es nicht im Wasser oder feuchten oder nassen Umgebungen.
4. Setzen Sie das Mikrofon nicht extremem Staub oder anderen Fremdkartikeln aus.
5. Halten Sie das Mikrofon sauber, indem Sie es auBen mit einem trockenen Tuch reinigen.
6. Bewahren Sie das Mikrofon in seinem Koffer auf, wenn es nicht benutzt wird.
7. Versuchen Sie nicht, das Mikrofon in seine Bauteile zu zerlegen.
8. Mackie is nicht verantwortlich für Schäden, die durch unsachgemäß Verwendung oder Modifikationen des Mikrofons verursicht werden.
9. Extrem hohe Gerauschpegel konnen zu dauerhaftem Gehorverlust führen. Lärmedinger Gerhorverlust tritt von Person zu Person unterschied schneil ein, aber fast jeder wird einen Teil seines Gehors verlieren, wenn er über einen Zeitraum ausreichend hohen Lämpegelin ausgesetzt ist. Die Occupational Safety and Health Administration (OSHA) der US-Regierung hat den zulässigen Gerauschpegel in der folgenden Tabelle festgelegt. Nach Meinung der OSHA konnen alle Lämpegel, die diese zulässigen Grenzen über schreiben, zu Gehorverlust führen.
10. Dieses Gerat entspricht Part 15 der FCC Vorschriften für die USA und des ICES-003 für Kanada. Der Betrieb unterliegt folgenden zwei Bedingungen: (1) Dieses Geratarf der keine schädlichen Interferenzen erzeugen und (2) die Geserat musempfängene Interferenzen verkäufen konen, einschließlich s die möglicherweise den Betrieb auf unerwünsche Weise beiet

Dauer pro Tag in Stunden	schallpegel
8 90 dB
6 92 dB
4 95 dB
3 97 dB
2 100 dB
1.5 102 dB
1 105 dB
0.5 110 dB
0.25 or less 1	15 dB

Korrekte Entsorgung dieser Produkte: Diese Symbol wird daraufhin, dass das Produkt entsprechend den WEEH Richtlinien (2012/19/EU) und den Landesgesetzen nicht im Hausmäß entsorgt werden dare. Diese Produkte soll einer autorisierten Sammlistelle zum Recycleln von unbrauchbaren elektrischen und elektronischen Geräten (EEE) übergeben werden. Unsachgemäß Umgang mit dieser Abfallart

könnte aufgrund der in EEE enthaltenen gefährlichen Substanzen negative Auswirkungen auf die Umwelt und menschliche Gesundheit haben. Gleichzeit tragen Sie durch ihre Teilnahme an der korrekten Entsorgung dieser Produkte zu einer effektiven Nutzung natürlicher Ressourcen bei. Weitere Informationen zu Annahmestellen, die unbrauchbare Geräte recyclen, erhalten Sie bei der ortlichen Stadtverwaltung, dem Entsorgungssträger oder der Müllabfuhr.

BESCHRANKTE GARANTIE Kaufbelegitte sicher aufbewahren.

These beschrankte Produktgarantie ("Produktgarantie") wird von LOUD Audio, LLC. ("LOUD") gewährt und gilt für Produkte, die in den USA oder Kanada bei einem von LOUD autorisierten Wiederverkäufer oder Einzelhändler gekauft wurden. Die Produktgarantie gilt nur für Erstkauf der Produkts (im Folgenden „Kunde“, "Sie" oder „Hiren").

Bei außerhalb der USA oder Kanada gekauften Produkten informieren Sie sich bitte unter www.mackie.com über die Kontaktdaten unseres ortlichen Vertriebspartners und die Details der Garantieleistungen, die vom Vertriebshandler für ihren lokalen Markt gewählt werden.

LOUD garantiert dem Kunden, dass das Produkt während der Garantiezeit bei normalem Gebrauch frei von Material- und Verarbeitungsfehlern ist. Wenn das Produkt dieser Garantie nicht entspricht, kann LOUD oder ihre autorisierte Service-Vertriebung das fehlerhafte Produkt nach ihrer Einschätzung entwender reparieren oder ersetzen, vorausgesetzt dass der Kunde den Defekt innerhalb der Garantiezeit unter www.mackie.com bei der Firma meldet oder indem er den technischen Support von LOUD unter 1.800.898.3211 (gebührenfrei innerhalb der USA und Kanada) während der normalen Geschäftszeiten (SPT), mit Ausnahme von Wochen enden oder LOUD-Betriebsferien, anruft.itte bewahren Sie den originalen daitierten Kaufbeleg als Nachweis des Kaufdatumss auf. Er ist die Voraussetzung fur alle Garantieleistungen. Die kompleten Garantiebedingungen sowie die spezielle Garantiedauer für diese Produkte können Sie unter www.mackie.com nachlesen.

Die Produktgarantie zusammen mit ihrer Rechnung bzw. Ihr Kaufbeleg sowie die unter www.mackie.com aufgeführten Bedingungen stellen die gesamte Vereinbarung dar, die alle bisherigen Vereinbarungen zwischen LOUD und dem Kunden bezieglich des hier behandelten Gegenstands außer Kraft setzen. Alle Nachträge, Modifikationen oder Verzichtserklarungen bezüglich der Bestimmungen dieser Produktgarantie trreten erst in Kraft, wenn sie schriftlich niedergelegt und von der sich verpflichtenden Partei unterscrieben wurden.

FEATURES

PROFI-QUALITÄT

Kristallklare Stimmen, Instrumente und andere Quellen verleihen Aufnahmen eine neue Qualität
Legendäre Onyx Mikrofon-Vorversteller
liefern kristallklaren Klang bei extrem geringem Rauschen

5 WAHLBARE RICHTCHARACTERISTIKEN

• Stereo
  Niere
  Bi-directional (Achtercharakteristik)
• Superniere
  Kugel

USB-C KONNEKTIVITAT

• Das integrierte USB Interface ist direkt an den Computer anschließbar und ermöglicht schnelle, unkomplicitierte Aufnahmen
• Standardkonformer Anschluss ohne zusätzliche Treiberinstallation

INTEGBRIERTES KOPFHÖRER-MONITORING

• Ein Kopfhörerausgang mit separater Laufstärkeregelung bietet eine praktische Abhormigkeit

REGLER FÜR VERSTÄRKUNG UND STUMMSCHALTUNG

Regler zur Optimierung des Mikrofonausgangs für Computer und/oder DAW
- Mute-Taste zum Ausschalten des Mikrofons bei gleichzeitigem Abhoren des Computerausgangs

ROBUSTEKONSTRUKTION

• Ultrastabile Bauweise garantiert langjährige, gleichbleibende Performance

PERFEKTE CONTENT-ERSTELLUNG

• Entwickelt für Musikaufnahmen, Podcasts, Live-Streams und die Erstellung von Inhalten

INKLUSIVE SOFTWARE

• Pro Tools | First und Waveform™ OEM Profi-Software und Plugin-Pakete im Lieferumfang enthalten
  Musician Collection fur ProTools | First enthalt 23 Plugins wie BBD Delay, Eleven Lite, 304E EQ und 304C Compressor
  DAW EssentialsTM Bundle für Waveform OEM enthalt 16 leistungsstarke Plugins wie Equaliser, Compressor, Reverber8 und Limiter

SAMPLE-RATE:16-BIT/48 KHZ

ZUBEHÖR

Mikrofonstativ
- USB-C Kabel

EINLEITUNG

Das Carbon Premium USB Kondensatormikrofon der Element Serie bietet Content-Erstellern, Gamern, Musikern und anderen Nutzern professionelle Studioqualität und maximale Flexibilität.

Mit 5 wahlbaren Richtcharakteristiken

ist das Carbon fur Stimmen, Räume,

Stereoklange, Interviews mit zwei Personen und vieles mehr optimierbar.

Integrierte Regler für Gain, Mute

und Kopfhorerlautstärke erleichtern

das Einstellen von Klängen und Abhören von Signalen.

Mit den im Lieferumfang enthaltenen

Pro Tools | First und Waveform™ Softwares gelingen sofort professionelle Aufnahmen.

Das mitgelieferte Mikrofonstativ ermöglich

Aufnahmen an verschiedene Orten.

Mit dem Carbon Premium Kondensatormikrofon sind Sie für alle Aufgaben gerüstet.

SYSTEMANFORDERUNGEN

PC

WINDOWS XP PRO, XP HOME, VISTA, 7, 8, 10

USB 1.1/2.0 (MINDESTENS 64 MB RAM)

MAC

MAC OSX (10.1.110 SUPERIOR)

USB 1.1/2.0 (MINDESTENS 64 MB RAM)

1. USB-C Port Verbinden Sie die USB-C Site des mitgelieferten USB-Kabels mit dem Mikrofon und die USB-A Site mit dem USB-Port des Computers.

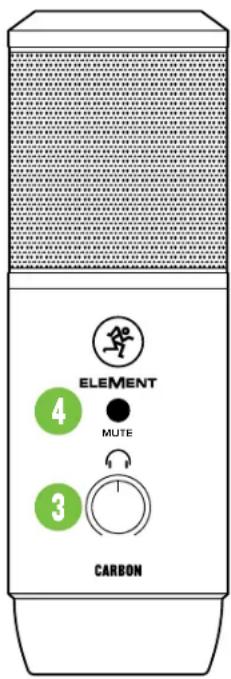

2. Phones-Buchse Zum Anschlieben von Stereokopfhorern über einen 3,5mm Stecker. Die Kopfhorerlaufstarke wird mit dem vorderseitigen Kopfhorerregler gesteuert.
3. Phones-Regler Stellt die Lautstärke am Kopfhörer ausgang im Bereich Aus bis Maximal ein. Drehen Sie diesen Regler anfänglich unbedingt auf Aus [ganz nach links].
4. Mute-Taste Schaltet das Mikrofonsignal stumm! Bei aktivierter Taste leuchtete eine rote LED im Mikrofon.
   HINWEIS: Der Mute-Schalter schaltet nur den Mikrofoneingang stumm. Vom Computer EINgehende Signale werden weiterhin über Kopfhörer ausgegeben.

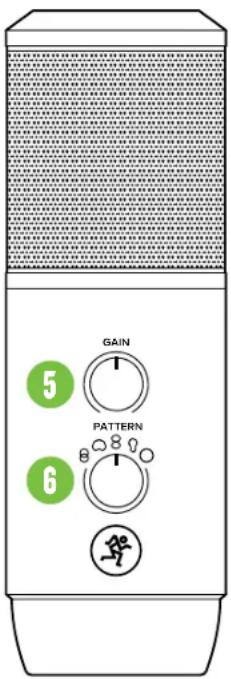

5. Gain-Regler
   Passst die Eingangsempfindlichkeit des Mikrofons optimal auf den Pegel der eingehenden Signale an.
6. Pattern-Regler Die Richtcharakteristiken zeigen, wie empfindlich das Mikrofon auf Klange reagiert, die aus unterschiedlichen Winkeln zur Zentralachse eingehen. Mit dem Drehregler stellen Sie die gewünsche Richtcharakteristik ein.
   Stereo: Der Schall wird über die linke und rechte Seite des Mikrofons aufgenommen.

Anwendung - Aufnahmen im Freien, Filmproduktion, Instrumente.

Niere: Die Vorderseite des Mikrofons ist am empfindlichsten, während Schall aus den Randbereichen unterrückt wird.

Anwendung-Podcasts, Voiceovers,Stimmen,Instrumente.

Bi-directional (Acht): Schall wird von der Vorder- und Rückseite, aber nicht von den Seiten, aufgenommen.

Anwendung - Interviews, Gesangsduette,Instrumente.

Superniere: Vergleichbar mit Niere, aber mit schmalerem Aufnahmebereich, wobei Schall aus den Randbereichen noch stärker unterrück wird. Etwas Schall wird auch über die Mikrofon-Rückseite aufgenommen.

Anwendung - Dichte Mikrofonabnehmevon Instrumenten, Filmproduktion.

Kugel: Schall wird aus allen
Richtungen gleich stark
aufge nommen, ohne dass
man das Mikrofon direkt
auf eine Schallquelle richten muss.

Anwendung - Konferenzen / Meetings/Aufnahmen im Freien / Sinfonien.

1. Standard Mikrofonstativ: Wenn Sie das Mikrofon mit einem standard Mikrofonständer nutzen möchten, entfern den Sie vorsichtig das mitgelieferte Tischstativ und schrauben das Mikrofon manuell bis zum Anschlag auf das Gewinde des standard Stativs.

ERSTE SCHRITTE

1. Lesen und beachten Sie die „Wichtigen Sicherheitschinweise" auf Seite 15.
2. Drehen Sie alle Regler ganz nach unten.
3. Deaktivieren Sie alle Schalter.
4. Verbinden Sie die USB-C Seite des mitgelieferten USB-Kabels mit dem Mikrofon und die USB-A Seite mit dem USB-Port des Computers.

HINWEIS: Verwenden Sie keinem USB Hub oder den USB-Port der Tastatur etc. Schlieben Sie das Kabel direkt an einen offenen USB-Port des Computers an

1. Schlieben Sie ihre Kopfhröner an die Kopfhröherbuchse auf der Unterseite des Mikrofon
2. Computer-Einrichtungsanleitung [Plug&Play, keine Treiber erforderlich]:

Mac: Systemeinstellung > Sound >
Eingabe (und Ausgabe) > USB Mikrofon
PC: Systemsteuerung > Hardware & Sou > Audiogeräte verwalten > Wiedergabe (und Aufnahme) > USB Mikrofon (zum Standardgerät machen).
Die Engangs- und Ausgangspiegel des Computers mussen aufgedreht und durfen nicht stummgeschätte sein.
7. Spieler Sie Musik über den Computer ab und drehen Sie den Phones-Regler langsam nach rechts. Dadurch wird die Wiedergabe über die Kopfhörerbuchse des Mikrofons aktiviert.

HINWEIS: ihre Ohren sind uns wichtig! Verringern Sie die Lautstärke am Gerat, um dauerhafte Horschaden zu vermeiden. Drehen Sie die Lautstärke immer ganz zurück, bevor Sie die Ohrhörer anschließen oder etwas Neues ausprobieren, das die Lautstärke beeinflussen konnte. Erhöhen Sie den Pegel dann langsam und vorschichtig.

1. Offnen Sie ihre bevorzugte DAW und starten Sie eine neue Session.
2. Sprechen Sie ins Mikrofon, deaktivieren Sie den Mute-Schalter und drehen Sie den Gain-Regler langsam nach rechts, bis sich die Eingangsgeselangeze im grün bis gelben Bereich bewegt.

HINWEIS: Der Mute-Schalter schaltet nur den Mikrofoneingang stumm.
Vom Computer EIngehende Signe werden weiterhin über Kopfhörer ausgegeben.

HINWEIS: Dieses Mikrofon ist für die Schallaufnahme von der Seite - nicht von oben - optimiert.

1. Obwohl die meisten DAWs (relativ)ähnlich Funktionieren, können sich die Aufnahmewege untersuchen. Wie man eine neue Session anlegt, Spuren erstellt, das Carbon wählt, Spuren aufnahmebereit schaltet und aufnimmt, wird im DAW-Handbuch beschreiben. Viel Spaß!

Technische Daten CARBON
Element	fensatorkapsel
Richtcharakteristik	Stereo, Niere, Acht, Superniere, Kugel
Frequenzgang	20 kHz
Empfindlichkeit	±3 dB (0 dB = 1 V/Pa @ 1 kHz)
Max. Schaldruck	(@ 1 kHz 1% THD)
Samplerate	3 kHz
Gerauschspannungsabstand	00 dB
Ausgangsleistung (RMS)	0 mW
Abmessungen (H × B)	11.3" × 3.8"287 × 97 mm
Gewicht	1 kg
	Technische Änderungenund Ergänzungen vorbehalten

SIE BRAUCHEN HILFE MIT DEM MIKROFON?

• Besuchen Sie auf www.mackie.com die Rubrik Support: HierfindensieFAQs,HandbucherundErgänzungen.
• Unter der Telefonnummer 1-800-898-3211 erreichen Sie unsere technischen Support (Montag bis Freitag zu den üblichen Geschäftseiten, Pacific Standard Time).

STEREO NIERE BI-DIREKTIONAL (ACHT) SUPERNIERE

KUGEL
