Type de produit	Ruban LED flexible (FLEXLIGHT LED)
Marque	Prilux
Modèle	388788
Alimentation	220-240 V CA, via câble d'alimentation inclus
Puissance max. par connexion	Consulter le tableau des paramètres (non fourni)
Longueur du ruban	Variable selon le modèle ; coupe aux marques indiquées
Couleur de lumière	Blanc et bleu (dégradation progressive après longues heures)
Indice de protection	IP44 (avec prise IPX4 requise pour extérieur)
Matériau	PVC (protection UV sensible)
Température d'utilisation	Ne pas exposer à des sources de chaleur
Accessoires inclus	Câble d'alimentation, bouchon d'extrémité, connecteurs, clips de fixation
Accessoires vendus séparément	Tubes thermorétractables, boîtes de jonction, câble conduit, ventouses, etc.
Installation	Par personnel qualifié, respect du REBT 2002
Garantie	Annulée si installation non conforme
Réparabilité	Réparation possible par remplacement de sections (coupe+connecteur)
Usage intérieur/extérieur	Intérieur et extérieur (avec protection IPX4 et disjoncteur FI-30mA)
Entretien	Éviter exposition prolongée au soleil et environnements chimiques

FOIRE AUX QUESTIONS - 388788 Prilux

Puis-je couper le ruban LED à n'importe quel endroit ?

Non, coupez uniquement aux marques de coupe indiquées pour éviter les courts-circuits. Utilisez un bouchon d'extrémité pour sceller la coupe.

Comment connecter plusieurs rubans entre eux ?

Utilisez les connecteurs simples fournis. Placez un tube thermorétractable sur la jonction, insérez les broches du connecteur dans les fils, puis chauffez le tube pour assurer l'étanchéité.

Ce produit est-il adapté à l'extérieur ?

Oui, à condition d'utiliser une prise de courant IPX4 et un disjoncteur différentiel FI-30mA entre l'alimentation et le produit. Protégez également les connecteurs avec du silicone neutre.

Puis-je utiliser un variateur (dimmer) avec ce ruban ?

Le fabricant ne spécifie pas la compatibilité avec les variateurs. Pour éviter tout dysfonctionnement, utilisez une alimentation stable et évitez les changements de tension.

Que faire si une section ne s'allume plus ?

Coupez la section défectueuse aux marques de coupe et remplacez-la par une nouvelle section. Utilisez des connecteurs et scellez avec du tube thermorétractable.

Comment fixer le ruban sur différentes surfaces ?

Utilisez les clips de fixation pour surfaces en bois (avec cordes), le câble conduit pour le verre (avec adhésif double face), ou les ventouses pour surfaces lisses. Pour des formes, utilisez un grillage en acier.

Quelle est la tension d'alimentation ?

Le ruban fonctionne sous 220-240 V CA. Ne branchez jamais une tension supérieure.

Les LED sont-elles remplaçables ?

Non, les lampes ne sont pas échangeables individuellement. En cas de défaillance, remplacez la section entière en coupant aux marques.

Puis-je immerger le ruban dans l'eau ?

Non, le ruban n'est pas conçu pour une immersion. Il résiste seulement aux éclaboussures (IP44) si les connecteurs sont correctement scellés.

Comment assurer une longue durée de vie ?

Évitez l'exposition directe au soleil (UV dégradent le PVC), les environnements chimiques acides ou alcalins, et les surtensions. Utilisez une alimentation stable.

MODE D'EMPLOI 388788 Prilux

210713 Câble d'alimentation (Inclus)

210737 Tapa final

210744 Épissure

210751 Connecteur L

210768 Clip de fixation

Avant de commencer l'installation de ce produit, veuillez LIRE attentivement les instructions et gardez-les.

L'INSTALLATION DOIT ETRE REALISÉE PAR DU PERSONNEL QUALIFIÉ.

LA MANIPULATION INCORRECTE DES COMPOSANTS OU DU PROPRE PRODUIT POURRAIT ABIMER LE FONCTIONNEMENT CORRECT DE CET EQUIPEMENT RESTANT LA GARANTIE DU FABRICANT ANNULEE.

LA GARANTIE DU FABRICANT EST ANNULEE SI L'INSTALLATION N'EST PAS RÉALISÉE SELON LE REBT 2002.

L'APPLICATION BT09-4 DU REBT EST OBLIGATOIRE (INSTALLATION DE PROTECTIONS DE SURTENSION DANS DES

LIGNES ET RÉCEPTEURS) POUR DES INSTALLATIONS INDUSTRIELLES ET ÉCLAIRAGE PUBLIC. LA GARANTIE NE COUvre PAS DES DOMMAGES CAUSES PAR SURTENSION DANS DES RÉCEPTEURS SANS PROTECTION DE SURTENSION.

EVRE PAS DES DOMMAGES CAUSES PAR SURTENSION DANS DES RECEPTEURS SANS PROTECTION DE SURTENSION.

L'APPLICATION DE LA ITC BT19 (INSTALLATIONS INTÉRIÉURES OU RÉCEPTRICES. PRESCRIPIONS GÉNÉRALES) EST OBLIGATOIRE.

L'APPLICATION DE LA ITC BT34 (INSTALLATIONS À DES FINS SPECIALES. FOIRES ET STANDS) EST OBLIGATOIRE.

Résumé

FLEXLIGHT LED est une nouvelle série de produit pour un design professionnel. Vous pouvez décorer l'intérieur et à l'extérieur des bâtiments, en soulignant quelque chose, environnements ou un lieu déterminé, faisant une XE de symbole ou d'éclairage fenêtres, les entrées, les escaliers, remorques, voitures, etc. Tout dépend de l'imagination de chacun.

AVERTISSEMENT: Évitez de faire des installations inappropriées ainsi que celles qui sont endommagées, et s'il vous plaît, nous vous invitons à prêter attention, au manuel d'instructions ci-dessous pour faire une installation avec de la sécurité. Le produit est fourni avec un câble d'alimentation et embout. Le reste d'accessoires sont vendus séparément, par exemple, thermoréfractables tubes, moyeux, câble conduit, etc.

Avertissements

• Ne pas utiliser ce produit en contact avec l'eau ou avec les mains mouillées.
• Ne jamais placer ou utiliser ce produit à proximité de sources de chaleur (par exemple : chauffage).
• Ne pas connecter ce produit alors qu'il reste roule, il pourrait mettre le feu.
• Utilisez uniquement ce produit avec une ventilation suffisante et de la réfrigération.
• Si vous utilisez ce produit à l'extérieur, vous devez utiliser comme une prise de courant une base éventuelle IPX4.
• Si vous utilisez ce produit à l'extérieur, vous devez utiliser un commutateur de protection de panne de courant (FI-30mA) entre la Pulsance Fournisseur (220-240V) et le produit.
• Protégez tous les câbles contre les dommages potentiels.
• Les lampes ne sont pas échangeables.
• En aucun cas vous ne devez battre ce produit avec un marteau, il pourrait endommager les lampes.
• âble en acier et être connecté tous les 10 cm.
• Si le fil lumineux va être utilisé dans installations bas hors, vous devez en compte qu'il perdra de la performance progressivement dans les couleurs blanc et bleu après de nombreuses heures continues.

Connexionsau fournisseur d'électricite

• Ne pas connecter le fil lumineux au fournisseur d'électricité jusqu'à l'installation ou la modification a été effectue.
• Ne pas connecter le fil lumineux au fournisseur d'électricité jusqu'à ce que le bouchon a été résolu avec la sécurité au bord du fil lumineux.
• Ne branchez pas la guirlande au fournisseur de puissance alors qu'elle est dans son emballage, à moins que l'emballage ait un sens décoratif. Assurez-vous que le fournisseur d'énergie n'a pas une tension plus élevée que le fil lumineux.
• Il est recommandé d'utiliser un clap / adaptateur avec fusible afin d'éviter tout dommage de la surcharge.

Connexion.

• Les fils lumineux peuvent seulement être connectés entre eux avec la même tension.
• Quand il va faire des liens entre les pièces du fil lumineux, ou le fil lumineux avec le cordon d'alimentation, assurez-vous que les deux parties gardent le plus étroit que possible.
• Les broches du connecteur et le fil de cuivre du fil lumineux. Le mâle et le connecteur femelle.
• La longueur du fil lumineux n'a pas à surmonter la charge de puissance maximale (Regardez le tableau avec les paramètres)
• Il est recommandé de sceller tous les connecteurs à l'aide d'adhésif

silicone neutre afin d'éviter l'entrée d'humidité dans le fil lumineux.

La COUPE

• Couper le fil lumineux exclusivement le long des marques de coupe.
• Pour éviter des courts-circuits, assurez-vous que le fil de cuivre est coupé clairement.

Votre FIL lumineux de LED fonctionne MIEUX si:

• Ne pas exposer directement au soleil. Rayonnement UV détruit la couverture PVC de votre fil lumineux.
• Se il est utilisé avec la fourniture de flux stable, les changements dans les dommages de tension ou de raccoucir la durée de vie utile.
• Il est utilisé dans un environnement chimique neutre. Acides forts, alcalins, radioactifs, etc. endommagent le PVC couverture.

Instructions pour son utilisation.

LA COUPE DU FIL LUMINEUX

1. Couper uniquement le câble le long des marques de coupe indiquées. 2. Pour éviter d’éventuels courts-circuits, assurez-vous que la coupe des câbles a été faite proprement. Pliez le fil lumineux de la gauche vers la droite et, après cela, couper le câble de cuivre qui bord.
2. Couvrir la fin du fil et lumineux avec un bouchon qui est inclus, le sceller avec du silicone, l'attacher avec une bride (non inclus) pour sa totalité isolation. L'autre extrémité du fil lumineux peut être relié par un câble d'alimentation (inclus), qui a été également scellée pour la perfection.

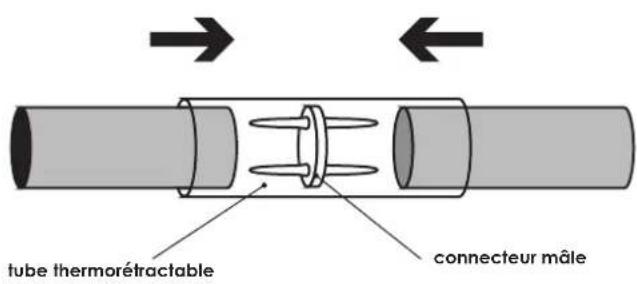

Connexion avec de connecteur SIMPLE entre les flexilights

1. Coupe une section de 7 cm du tube thermorétractable, au moins, et le placer dans l'un des fils.
2. Entre les broches du connecteur simple à l'intérieur du câble du filtre lumineux.

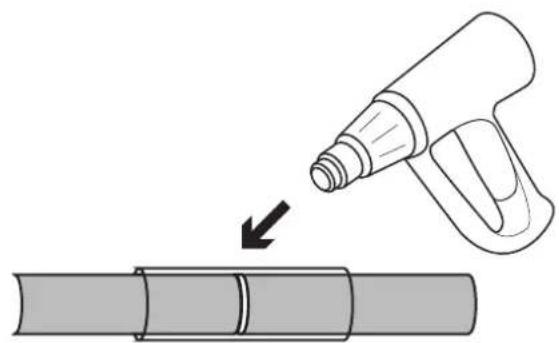

3. Centre le tube thermorétractable avec le connecteur simple et applique de la chaleur jusqu'à ce qu'il reste complètement étanche.

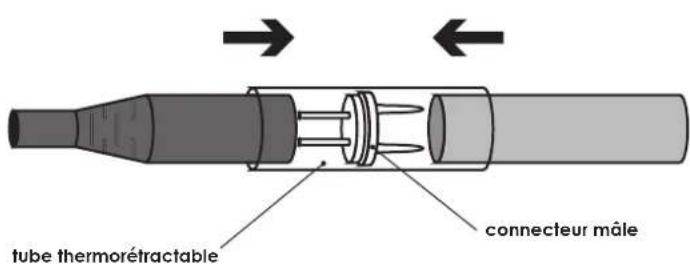

Comment connecter le cable d'alimentation

1. Assurez-vous que le fil lumineux, qui va être manipulé, ne soit pas connecté à l'électricité.
2. Entrez le connecteur avec le mâle de broches dans le fil lumineux dans sa position droite.
3. Placer le tube thermoretractable sur le fil lumineux.
4. Entrez l’autre fil à l’intérieur du fil lumineux.

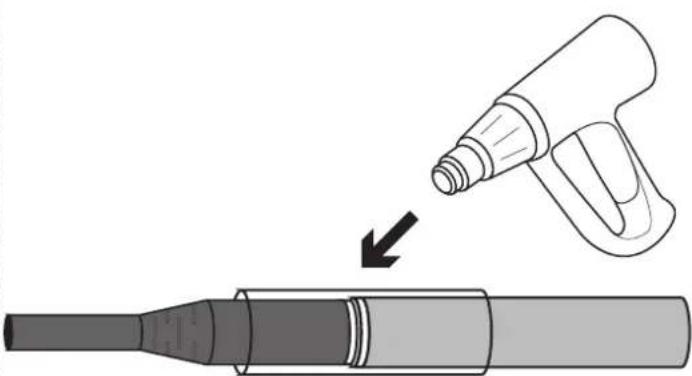

5. Une fois tous les deux fixes, appliquez un peu de chaleur si vous aviez utilisé un tube rétractable avec du silicone.
6. Les connecteurs et les joints font face à une limite de pression.

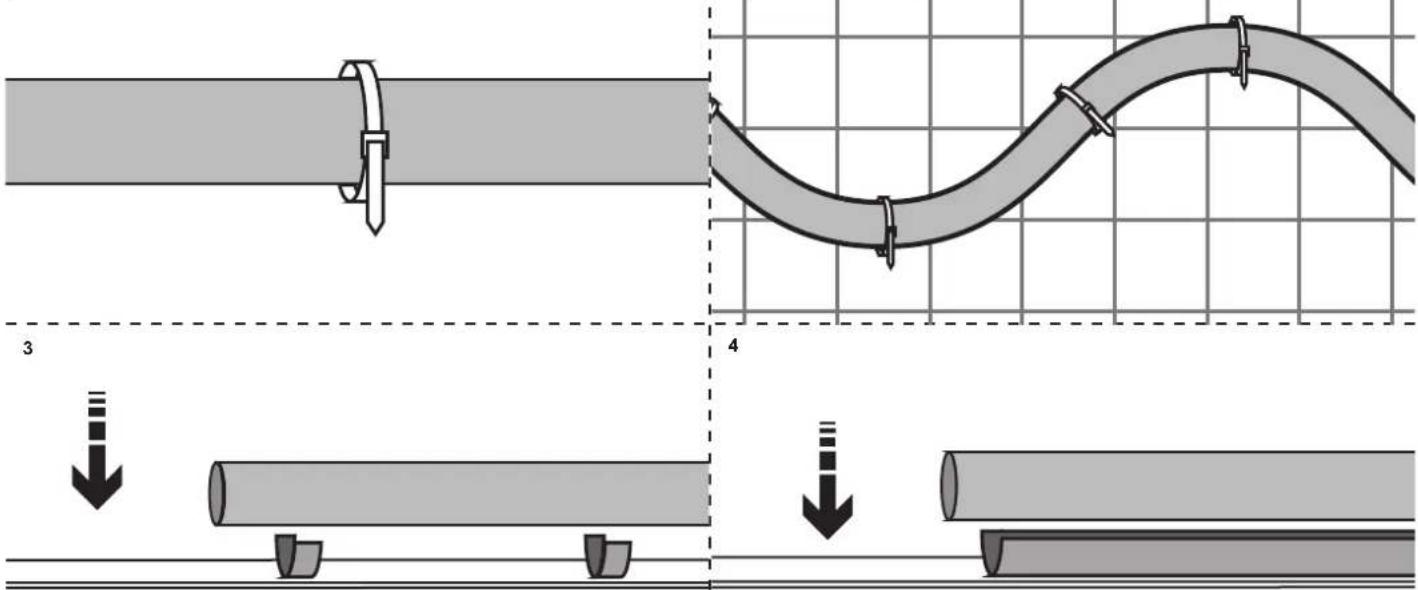

Fabrication du moule avec le câble de fer ou de la barre en fonction de sa conception. - Utilisez les brides pour fixer le fil lumineux à l'intérieur du câble. Il est parfait pour l'œuvre et l'éclairage des bastringues.

1. GRILLAGE EN ACIER
2. Tout d'abord, faire la conception dans sa toile actuelle sur papier.
3. Placez le grillage d'acier sur le design, fixez le filtre lumineux sur le grillage avec des moyens selon son dessin. Il est parfait pour l'œuvre.
4. CLIPS DE FIXATION
5. Réglez le clip de fixation avec des cordes dans les surfaces en bois, avec de la colle ou du ruban adhésif double-face, selon son design.
6. Pour faire des figures carrées ou rectangulaires, utilisez le clip de fixation approprié et, régalez-le avec des cordes.
7. Vous pouvez l'utiliser sur les surfaces en bois, métal, etc. Il est parfait pour les grands projets d'éclairage.
8. CABLE CONDUIT
9. Réglez le conduit de câble sur une surface de verre avec le bouchon double face ou l'attachez sur des surfaces de bois.
10. Poussez le fillet lumineux dans le conduit.
11. Il est parfait pour la décoration droite ligne.

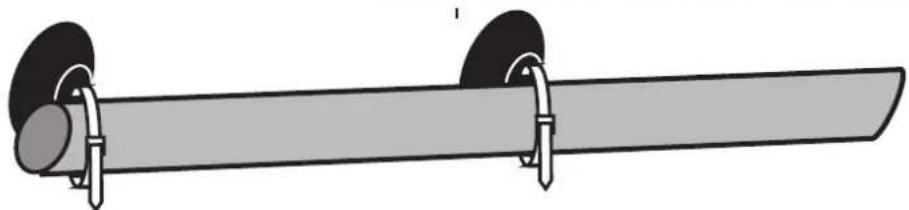

12. VENTOUSES

Fixer les ventouses sur la surface en verre ou en métal avec de la colle. - Utilisez les moyeux x pour fixer le filtre lumineux à la ventouse. Il est adapté à des surfaces de verre ou de métal.

Localisez la section de fil de réparation.

Coupez un morceau de fil de fer. Sceller les extrémités avec du silicone.

Insérer un nouveau connecteur métallique entrant dans les trous des fils métalliques dans l'axe du fil.

Entrez un connecteur par une extrémité du fil pour la fermeture ultérieure.

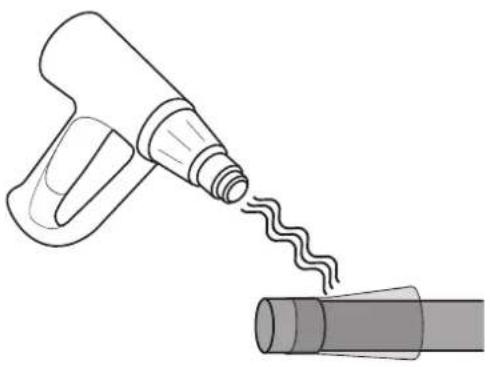

Attention!

ASSUREZ-VOUS QUE LA POLARITE ET LA DIRECTION DE LA PUISSANCE SONT CORRECT.

Passez à joindre les deux extrémités du fil à travers le connecteur.

Introduire le fil sur le plateau des deux sections de fil.

Répétez ce processus sur les extrémités des sections à remplacer.

Set de mèches la structure du moyen.
