MANUAL DE USUARIO 388788 Prilux

210713 Cable de alimentacion (Incidido)

210737 Tapa final

210744 Empalme

210751 Conector L

210768 Clip sujeccion

AVISO

ANTES DE COMENZAR LA INSTALLACION DE ESTE PRODUCTO, POR FAVOR, LEA ATENTAMENTE LAS INSTRUCCIONES Y GUARDELAS EN UN SITIO SEGURO.

LA INSTALACION DEBE REALIZARLA PERSONAL CUALIFICADO.

LA INADECUADA MANIPULACION DE LOS COMPONENTES O DEL PROPIO PRODUCTO PODRIA DANAR EL CORRECTO FUNCIONAMIENTO DE ESTE EQUIPO, QEDANDO ANULADA LA GARANTIA DEL FABRICANTE.

QUEDA ANULADA LA GARANTIA DEL FABRICANTE: SI LA INSTALLACION NO SE REALIZA SEGUN LO INDICADO EN EL REBT 2002.

ES DE OBLIGADO CUMPLIMIENTO LA APLICACION DE ITC BT09-4 DEL REBT (INSTALLACION DE PROTECTORES DE SOBRETENSIONES EN LINESAS Y RECEPTORES) PARA INSTALACIONES INDUSTRIALES Y DE ALUMBRADO PUBLICO. LA GARANTIA NO CUBRE DANOS PRODUCIDOS POR SOBRETENSIONES EN RECEPTORES SIN PROTECTORES DE SOBRETENSIONES.

ES DE OBLIGADO CUMPLIMIENTO LA APLICACION DE ITC BT19 (INSTALLACIONES INTERIORES O RECEPTORAS. PRESCRIPCIONES GENERALES)

ES DE OBLIGADO CUMPLIMIENTO LA APLICACION DE ITC BT34 (INSTALLACIONES CON FINES ESPECIALES. FERIAS Y STANDS)

MANTENIMIENTO DEL PRODUCTO

TODAS LAS GURNALDAS LUMINOSAS Y MOTIVOS PRILUX, REQUIEREN UN MANTENIMIENTO ANTES DE SU USO QUE IMPLICA REVISAR TODOS LOS EMPALMES Y CONEXIONES (INCLUYENDO TAPA FINAL) PARA ASEGURARSE DE QUE EL MATERIAL TENGA LA ESTANQUEIDAD CORRECTA.

SUMARIO

El FLEXILIGHT LED es una nuevo série de productos para un Diseño profesional. Puede decorar tanto interiores, como exteriores de edificios, senalar algo que sea precioso, alrededores de un Sitio determinado, realizar uno tipo de signo iluminar ventanas, portales, escaleras, trailers, coches... Illo dependerá de la imaginación de cada uno.

ATENCLON: Evite realizar instalaciones inapropiadas y/o que se encuentren dañadas, y por favor, lea muy atentamente elsignificante manual de instru ciones para realizar una instalacion segura.

El PRODUCTO se serve con cable de alimentacion y una tapa final. El resto de accesos que se deben usar se vendar an aparte, tales como termoretracillas, bridas, canalefas,...

PRECAUCIONES

• No use nunca este producto en contacto con agua o con las manos humedes.
• Nunca coloque o utillice este producto circa de fuentes de calor(p.e. calefactores).
• No conectar este producto cuando se encuentre enrollado, ya que a工程技术 de descrollo de calor se pueda producir fuego.
• Use este producto solamente con suficiente ventilacion y refrigeracion.
• Si usa este producto en el exterior, debe usar como toma de corrente una base estanca IPX4 (uso exterior)

• si utilizes este producto en el exterior, use siempre un interruptor de proteccion de follo de corrente (Fl-30mA) entre el cable de alimentacion (220-240V) y el producto.
  Proteja todos los cables contra posibles daños.
  Las lamparas no son intercambiables.

• No golpee este produit con un martillo o autres herramientos, ya que podra darar las bombillas.

• Si el producto es montado para colgar libremente, debe ser ajustado a un cable de acero y conectado a el cada 10cm.
• Si el hilo luminoso se utilizes en instalaciones permanentes, tenga en cuestiona que irá perdiendo rendimiento progrésivamente en colores blancos y azules tras horas horas de uso.

CONEXION A LA FUENTE DE ALIMENTACION

• No conecte el hilo luminoso a la fuente de alimentacion hasta que la instalacion o la modificacion haya sido completada.
• No connecte el hilo luminoso a la fuente de alimentacion hasta que la tapa final haya sido fjada con seguidad en el extremo del hilo luminoso.
• No conectar la guimalda a la alimentacion cuando se enquiryre en su embalaje, a menos que el embalaje se haya previsto con fines de exhibic-. tion.
• Aseguirese de que la fuente de alimentacion no sea de un mayor voltaje que el hilo luminoso.
• Se recomienda utiliser un enchufe / adaptador con fusible para evitar daños por sobrecarga.

CONEXION

• Sólo se pueda conectar entre si hilo luminoso con el mismo voltaje.
• Cuando vaya a realizar las conexiones entre piezas de hilo luminoso, o hilo luminoso con el cable de corriente, asegúrese de que ambas partes quadan lo más ajustadas possible.
  Las patillas del conector y el hilo de cobre del hilo luminoso.

El conector macho y el conector hembra.
- La longitud total del hilo luminoso no debería sobrepasar la potencia maxima de energia. (Véase la lábla con los parámelros)
- Se recomienda sellar todos los conectores con silicona neutra adhesiva para evaporar la entrada de humedad en el hilo luminoso.

CORTE

Corte el hilo luminoso exclusivamenteonde hay marcas paraarlo.
- Para evaporar posibles corto circuitos, asegúrese que el hilo de cobre está corlado Implamente.

USO

• Caliente el hilo luminoso conectandolo a la red antes de dar forma al diseno. Desenchufelo miantras este aplicando la forma deseada.
• No utilise cable de metal que pourrait ser conductor para atar el hilo luminoso.
• Asegürese de que el hilo luminoso no entra en contacto con cualquier material inflamabile o que pueda dererirse.
• Asegürese que existe una ventilación adecuada alrededor del hilo luminoso, no envuelva o instale el hilo luminoso en un lugar cerrado.
  No sumerja el hilo luminoso en el agua.
• Una vez planificada la instalacion, se recomienda que personalcialica

do lo revise.
- Deseche el producto en un lugar adecuado paraarlo.

SU HILO LUMINOSO LED FUNCIONA MEJOR SI:

• No lo expone directamente a la luz solar. La luz UV emittida por el sol destruye la cobertura PVC de su hilo luminoso.
• Si es operado con abastecimiento de corrente estable. Cambios de voltaje danan o acortan la vidautil del hil luminoso led.
• Es realizado en un ambiente químico neutral. Ácidos fuertes, alcalinos, radioactivos, etc...Danan la cobertura PVC.

INSTRUCCIONES DE USO

CORTE DE FLEXILIGHT LED

1. Corte el cable unicamente por lamarca de corte senalada.

2. Para evitar posibles cortocircuits, aseguese que el corte de los cables se ha realizado implanamente. Doble el FLEXLIGHT LED de izquierda a derecha y a continuacion, corte el cable de cobre que sobresalga.

3. Cubra el final del FLEXLIGHT LED con una tapa final (incluida), sélelo con silicona y ateleo con una布拉 (no incluida) para su dislamierto. El其中之一 extremo del FLEXLIGHT LED pueda unirse al cable de alimentacion (incluido). El caso de seallarse también para Obtener la estanqueidad adequada.

123

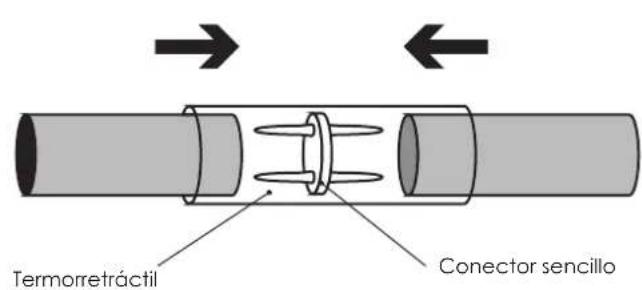

CONEXION DEL CONECTOR SENCILLO ENTRE FLEXILIGHT

1. Corte un tramo de 7cm de termoretractil, como minimo, y situelo en uno de los hilos.

2. Inserte los Pins del conductor sencillo bajo de los cables de FLEXILIGHT LED.

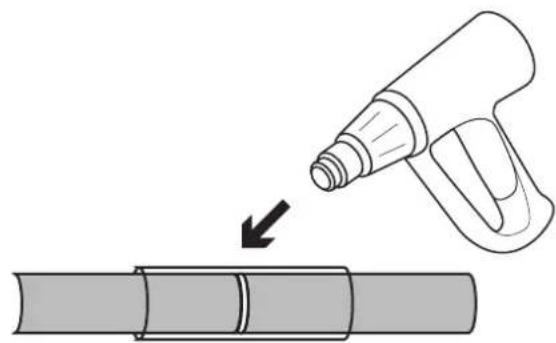

3. Centre el termorretractil con el conector sencillo y aplicque calor hasta que quede perfectamente sellado.

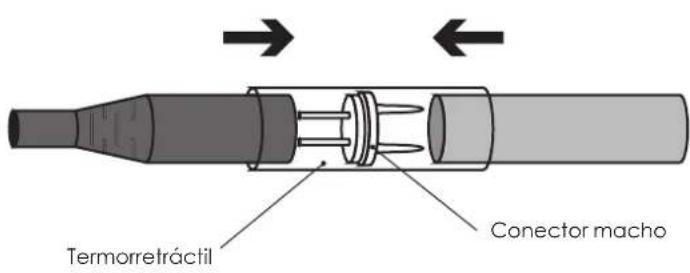

CÓMOCONECTAREL CABLEDEALIMENTACIón.

1. Asegürese que el FLEXLIGHT LED que va a ser Manipulado no está conec- lado a ninguna fuente de alimentacion
2. Inserte el conductor con el pin macho en el FLEXLIGHT LED en su posicion correcta.

3. Situe el termoretractil sobre el FLEXILIGHT LED.

4. Inserte elanotherFLEXILIGHTLED enelconector.Aseguesesqueelconctor haqueadofjadoenla posicioncorrecta:dentrodelfLEXILIGHTLED.

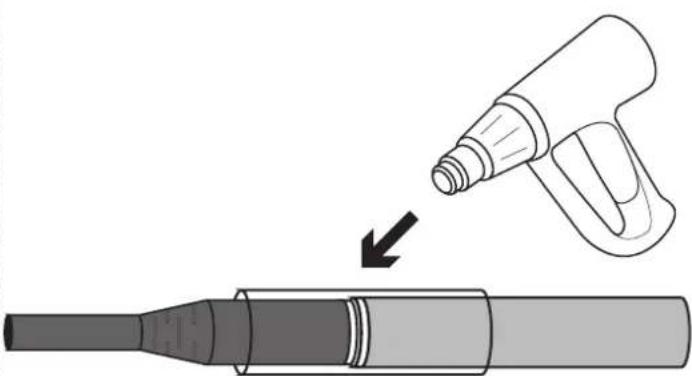

5. Una vez bien lijados ambos hilos, aplique calor si ha uso un termoretractil con silicona interna.
6. Los conectores y las juntas solo peuvent aguantar un limite de presión.

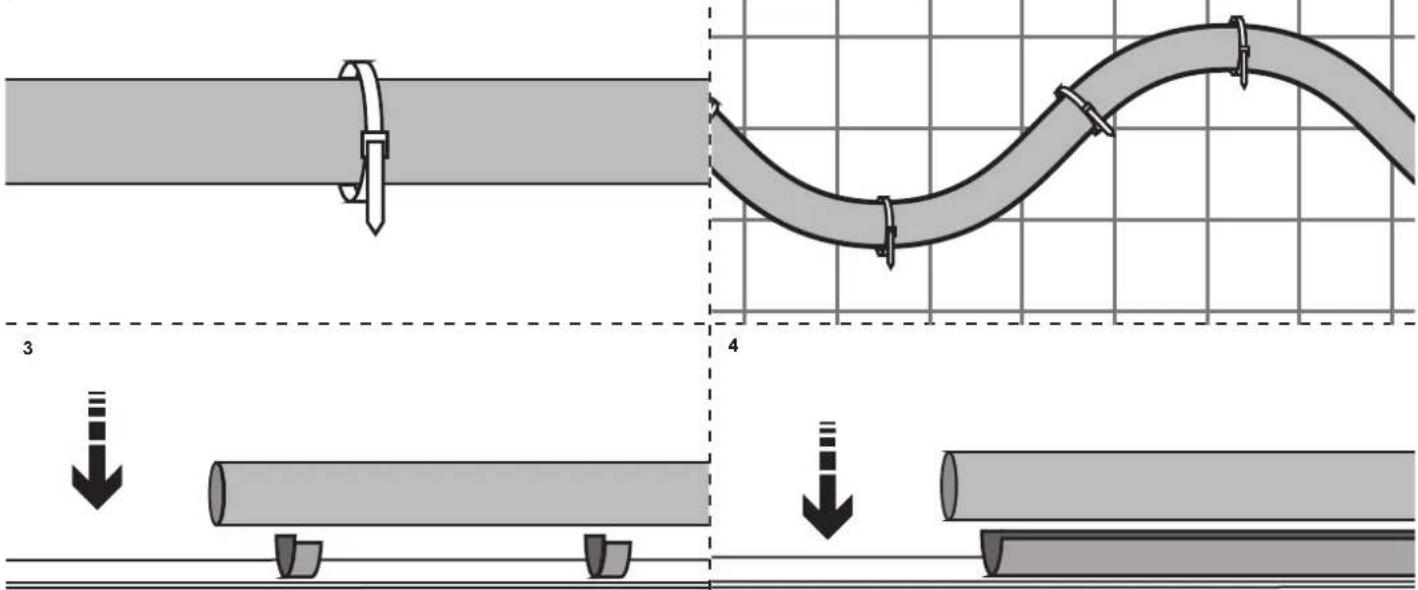

INSTALACION (ACCESORIOS NO INCLUIDOS):

1. BRIDA

2. Fabrique el molde con un cable o barra de acero de(acuero a su diseso.

3. Ufllice las bridas para asegurar el FLEXLIGHT bajo del cable.

4. Es buena para hacer trabajo de arle o iluminacion de edificios.

5. RED DE ACERO
   Haga primo el diseño sobre papel a tamano real.

6. Situe la red de acero sobre el Diseño, fije el FLEXILIGHT en la red con bridas de(acuerdo a su dibajo.

7. Ideal para realizar problemas artificos.

8. CLIP DE FIJACION

9. Fije el clip de lijación con cuerdas en superficies de madera, con pegimiento o con cinta adhesiva de doble cara, de acuerdo a su Diseño.

10. Para realizar figuras rectangulares o cuadradas, utilise el clip de fiñación adecuado y filelo con cuerdas.

11. Puede utiliser sobre superficies de madera, metal...esperfecto para grandes proyectos de iluminacion.

12. CANALETA

13. File el canal sobre una superficie de cristal con la tapa de doble cara, o atelo sobre superficies de madera.

14. Presione el FLEXILIGHT en el canal.

15. Ideal para decoración en linea recta.

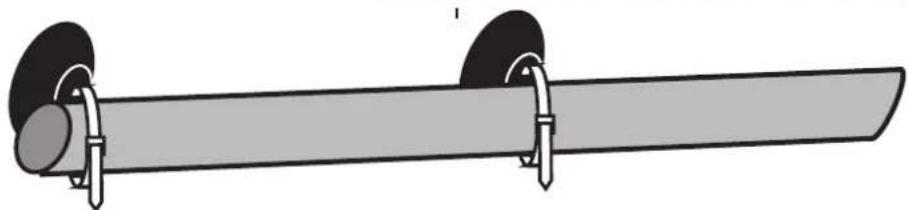

16. VENTOSAS

Fijelasventosasobre la superficie de cristal o metal con pegamento.
- Ufilice bridas para fazer el FLEXILIGHT a la ventosa.
- Apropiado para ser aplicado sobre superficies de cristal o metal.

1

5

1

Localice el tramo de hilo a reparar y eliminelo.

2

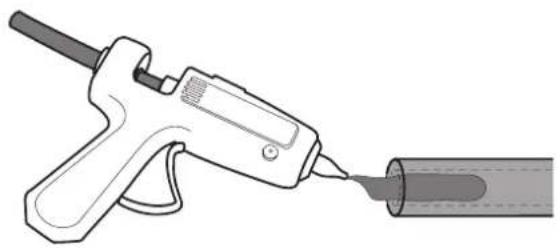

Corte un tramo de hilo nuevo y selle los orificios internos de ambos extremos con 2 o 3cm de silicona.

4

3

Inserte un conector introduciendo las patillas metaúicas a工程技术 de los orificios de los cables metálicos del interior del hilo.

Introduzca el termorrefractil por uno de los extremos del hilo para su posterior sellado.

ATENCLION!

ASEGURESE DE QUE LA POLARIDAD Y EL SENTIDO DE LA CORRIENTE SON LOS CORRECTOS.

6

5

Proceda a unir los dos extremos del hilo mediatinge conector renlenando el orificio con 2cm de silicona.

Cologne et termorretracll sobre la junta de los dos tramos de hilo.

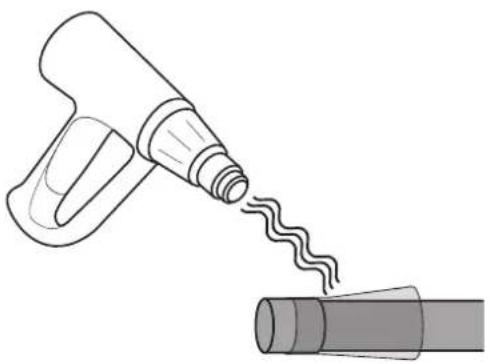

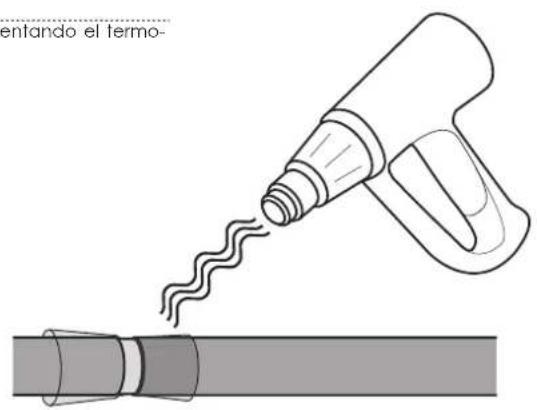

Selle la junta calentando el termo
retractil.

7/8

9/10/11

Repita este proceso en los extremos de los tramos a satisfuir colocando un tapón para remodelar los tramos finales del hilo. No olviderellarlos orificos con silicona.

12

Fije los tramos de hilo a la estructura del motivo.

ACCESSORIES

Localize a�� de roscas.
