MANUAL DE USUARIO 470940 Prilux
POTENCIA/m IP UNIDAD DE CORTE DIMENSIONES LIMITACIÓN CONEXIÓN SERIE
| 4,8W | IP20 10cm 5.000 x 10mm Máx. 10m |
| 9,6W | IP20 7,1cm 5.000 x 10mm Máx. 10m |
| 14,4W | IP20 5cm 5.000 x 10mm Máx. 10m |
| 19,2W | IP20 2,5cm 5.000 x 10mm Máx. 5m |
| 24,5W | IP20 2cm 5.000 x 10mm Máx. 5m |
| 4,8W | IP65 10cm 5.000 x 10mm Máx. 10m |
| 9,6W | IP65 7,1cm 5.000 x 10mm Máx. 10m |
| 14,4W | IP65 5cm 5.000 x 10mm Máx. 10m |
4,8W/IP20
9,6W/IP20
14,4W/IP20
19,2W/IP20
24,5W/IP20
4,8W/IP65
9,6W/IP65
14,4W/IP65
AVISO
ANTES DE COMENZAR LA INSTALACIÓN DE ÉSTE PRODUCTO, POR FAVOR, LEA ATENTAMENTE LAS INSTRUCCIONES Y GUÁRDELAS EN UN SITIO SEGURO. LA INSTALACIÓN DEBE REALIZARLA PERSONAL CUALIFICADO.
LA INADECUADA MANIPULACIÓN DE LOS COMPONENTES O DE LA PROPIA LUMINARIA PODRÍA DAÑAR EL CORRECTO FUNCIONAMIENTO DE ESTE PRODUCTO, QUEDANDO ANULADA LA GARANTÍA DEL FABRICANTE.
ATENCIÓN!!!
RESPETAR LAS PRECAUCIONES DE MANIPULACIÓN DE LOS COMPONENTES SENSIBLES A DESCARGAS ELECTROSTÁTICAS (LED).
ADVERTENCIA
- Este producto está realizado con LED no reemplazables.
- Este producto es de clase III, la tensión de funcionamiento de las tiras de LED es a 24Vdc.
- Antes de instalar o manipular el producto desconecte la corriente.
- Si encuentra fisuras o el producto está dañado, por favor, sustitúyalo por uno nuevo.
- No toque el producto cuando éste se encuentra en funcionamiento con las manos mojadas.
- Tanto fuente de alimentación, como reguladores son de uso interior, por favor, instálelos en cajas estancas IP44 o superior si fuera necesario y proteja las conexiones realizadas de los mismos, presérvelos de la humedad y/o agua.
- Reserve un 20% de la potencia de la fuente de alimentación.
- No sobrepasar la limitación máxima de conexión de tiras en serie.
PRECAUCIÓN
CONDICIONES DE SEGURIDAD
- Para garantizar la vida y prevenir daños en el LED y el medio ambiente, se recomienda no forzar, tirar o doblar los cables mientras el producto está encendido.
- Se debe garantizar que cada fuente de alimentación se conecta a tierra.
- No doblar el producto un radio de 30 mm o inferior. Para evitar daño o rotura en la lámpara no rebaje la unidad de corte.
ALMACENAMIENTO
- Por favor, evitar cambios bruscos de temperatura, especialmente en ambientes con alta humedad donde pueda haber condensación.
ELECTRICIDAD ESTÁTICA
- La electricidad estática y los picos de tensión dañan la tira flexible SMD.
- Se recomienda la utilización de guantes antielectrostáticos para manipular la tira de LED.
- Todos los dispositivos, equipamiento y maquinaria debe estar debidamente conectado a tierra.
- Se recomienda tomar medidas contra sobretensiones y sobreintensidades al equipo de montaje la tira flexible SMD.
GENERACIÓN DE CALOR
- El diseño térmico del producto es de gran importancia. Por favor, considere el calor generado por la tira flexible SMD para el diseño del sistema.
- A mayor potencia de entrada deberá tener una mejor disipación térmica.
- Debe evitarse fuentes de calor intensas y se debe operar dentro de los valores máximos que se dan en las especificaciones.
- La corriente de trabajo debe decidirse después de considerar la temperatura ambiente máxima de la tira flexible SMD.

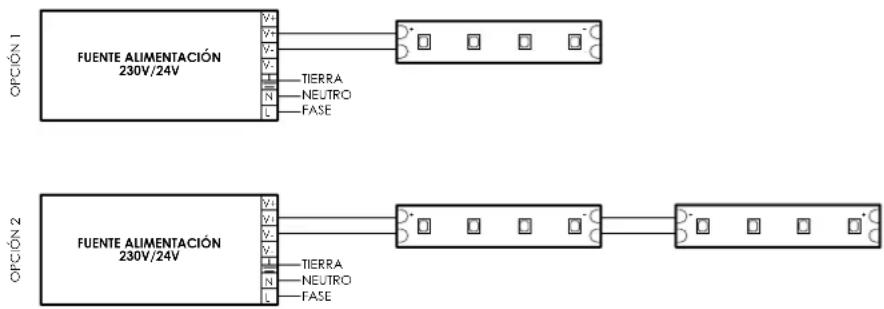

ESQUEMA OPCIONES MONTAJE EN SERIE IMAGINE IP20/IP65

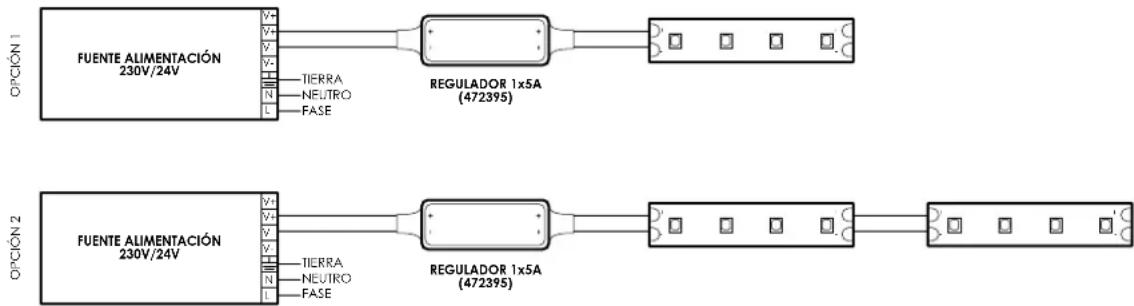

ESQUEMA OPCIONES MONTAJE EN SERIE CON REGULADOR (472395) IMAGINE IP20/IP65
NO SOBREPASAR LA LIMITACIÓN MÁXIMA DE CONEXIÓN DE TIRAS EN SERIE
RESPETAR LA CARGA MÁXIMA DE LA FUENTE DE ALIMENTACIÓN Y REGULADOR

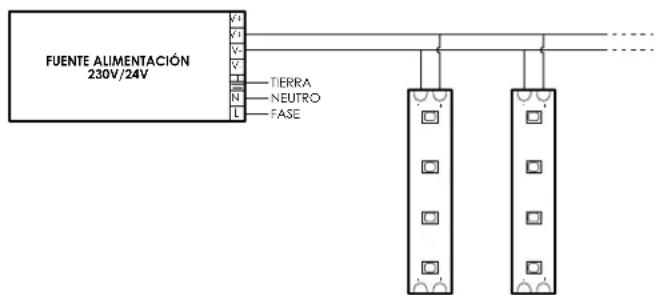

ESQUEMA OPCIONES MONTAJE EN PARALELO IMAGINE IP20/IP65
RESPETAR LA CARGA MÁXIMA DE LA FUENTE DE ALIMENTACIÓN

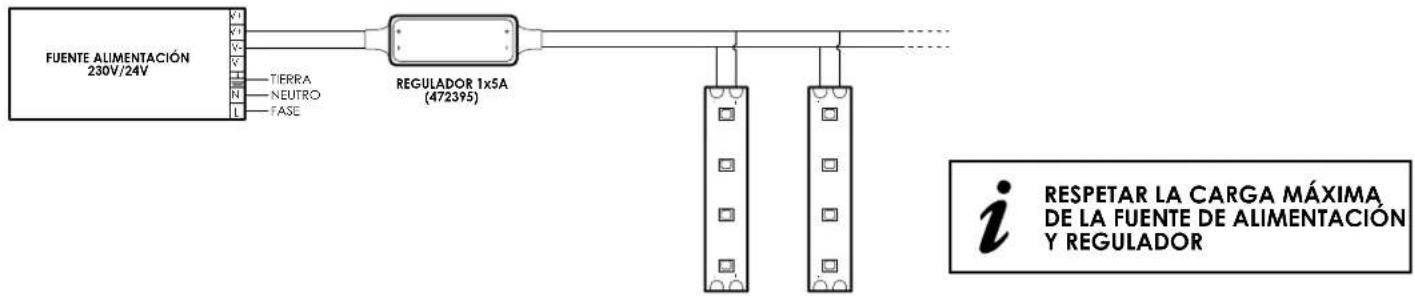

ESQUEMA OPCIONES MONTAJE EN PARALELO CON REGULADOR (472395) IMAGINE IP20/IP65

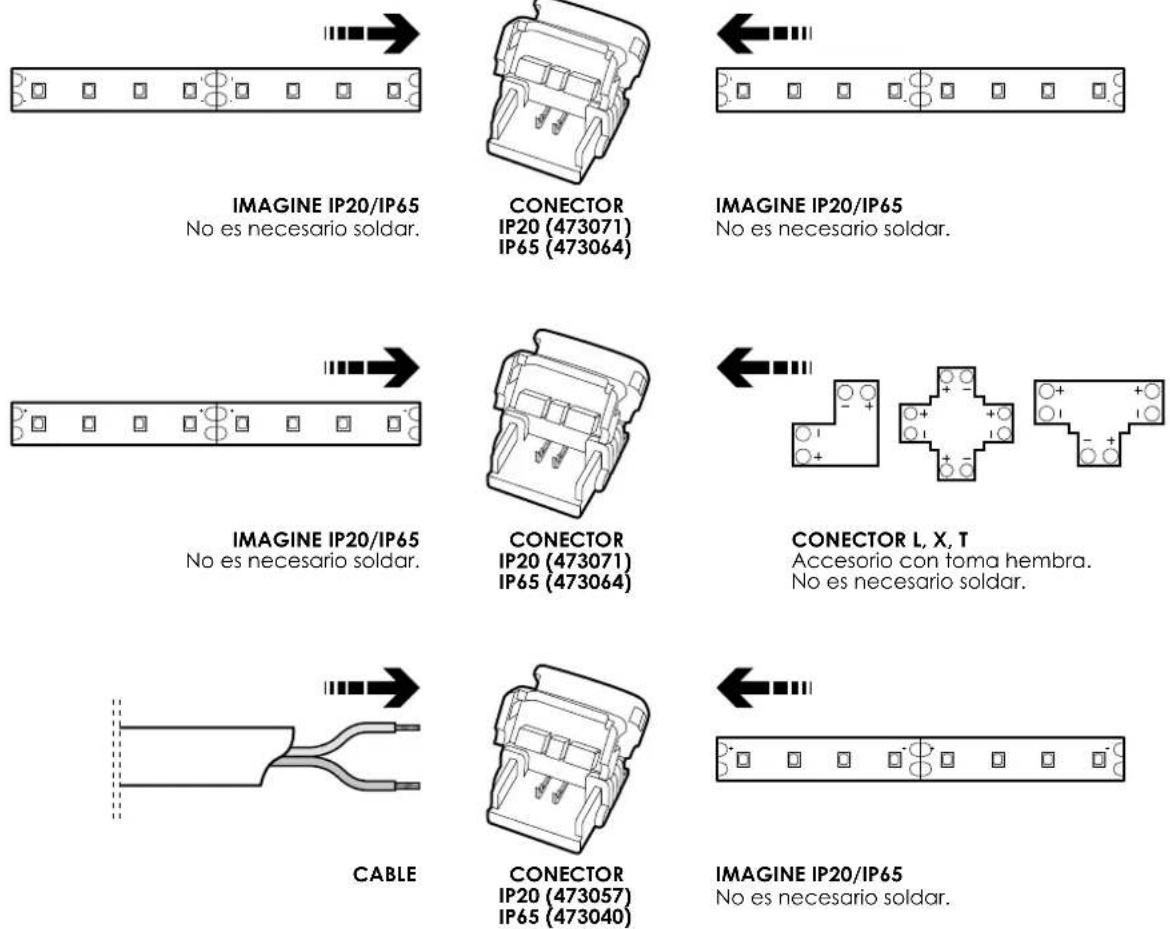

OPCIONES MONTAJE ACCESORIOS IMAGINE
prilux
GRUPO PRILUX ILUMINACIÓN S.L.U.
SEDE CENTRAL
45007, Toledo (España)
Tel.: 925 23 38 12
Fax: 925 23 38 80
DELEGACIÓN NORESTE
Carretera BV - 2249 Km 8
5009, B° Cerro de las Rosas,
Cordoba, (Argentina)
POWER/m IP CUT UNIT MEASURE SERIAL CONNECTION LIMITATION.
| 4,8W | IP20 10cm 5.000 x 10mm Max. 10m |
| 9,6W | IP20 7,1cm 5.000 x 10mm Max. 10m |
| 14,4W | IP20 5cm 5.000 x 10mm Max. 10m |
| 19,2W | IP20 2,5cm 5.000 x 10mm Max. 5m |
| 24,5W | IP20 2cm 5.000 x 10mm Max. 5m |
| 4,8W | IP65 10cm 5.000 x 10mm Max. 10m |
| 9,6W | IP65 7,1cm 5.000 x 10mm Max. 10m |
| 14,4W | IP65 5cm 5.000 x 10mm Max. 10m |
4,8W/IP20 9,6W/IP20 14,4W/IP20 19,2W/IP20 24,5W/IP20 4,8W/IP65 9,6W/IP65 14,4W/IP65
