MANUAL DE USUARIO 471008 Prilux

POTENCIA/m IP UNIDAD DE CORTE DIMENSIONES LIMITACIÓN CONEXIÓN SERIE

4,8W	IP20 10cm 5.000 x 10mm Máx. 10m
9,6W	IP20 7,1cm 5.000 x 10mm Máx. 10m
14,4W	IP20 5cm 5.000 x 10mm Máx. 10m
19,2W	IP20 2,5cm 5.000 x 10mm Máx. 5m
24,5W	IP20 2cm 5.000 x 10mm Máx. 5m
4,8W	IP65 10cm 5.000 x 10mm Máx. 10m
9,6W	IP65 7,1cm 5.000 x 10mm Máx. 10m
14,4W	IP65 5cm 5.000 x 10mm Máx. 10m

4,8W/IP20

9,6W/IP20

14,4W/IP20

19,2W/IP20

24,5W/IP20

4,8W/IP65

9,6W/IP65

14,4W/IP65

AVISO

ANTES DE COMENZAR LA INSTALACIÓN DE ÉSTE PRODUCTO, POR FAVOR, LEA ATENTAMENTE LAS INSTRUCCIONES Y GUÁRDELAS EN UN SITIO SEGURO. LA INSTALACIÓN DEBE REALIZARLA PERSONAL CUALIFICADO.

LA INADECUADA MANIPULACIÓN DE LOS COMPONENTES O DE LA PROPIA LUMINARIA PODRÍA DAÑAR EL CORRECTO FUNCIONAMIENTO DE ESTE PRODUCTO, QUEDANDO ANULADA LA GARANTÍA DEL FABRICANTE.

ATENCIÓN!!!

RESPETAR LAS PRECAUCIONES DE MANIPULACIÓN DE LOS COMPONENTES SENSIBLES A DESCARGAS ELECTROSTÁTICAS (LED).

ADVERTENCIA

• Este producto está realizado con LED no reemplazables.
• Este producto es de clase III, la tensión de funcionamiento de las tiras de LED es a 24Vdc.
• Antes de instalar o manipular el producto desconecte la corriente.
• Si encuentra fisuras o el producto está dañado, por favor, sustitúyalo por uno nuevo.
• No toque el producto cuando éste se encuentra en funcionamiento con las manos mojadas.
• Tanto fuente de alimentación, como reguladores son de uso interior, por favor, instálelos en cajas estancas IP44 o superior si fuera necesario y proteja las conexiones realizadas de los mismos, presérvelos de la humedad y/o agua.
• Reserve un 20% de la potencia de la fuente de alimentación.
• No sobrepasar la limitación máxima de conexión de tiras en serie.

PRECAUCIÓN

CONDICIONES DE SEGURIDAD

• Para garantizar la vida y prevenir daños en el LED y el medio ambiente, se recomienda no forzar, tirar o doblar los cables mientras el producto está encendido.
• Se debe garantizar que cada fuente de alimentación se conecta a tierra.
• No doblar el producto un radio de 30 mm o inferior. Para evitar daño o rotura en la lámpara no rebaje la unidad de corte.

ALMACENAMIENTO

- Por favor, evitar cambios bruscos de temperatura, especialmente en ambientes con alta humedad donde pueda haber condensación.

ELECTRICIDAD ESTÁTICA

• La electricidad estática y los picos de tensión dañan la tira flexible SMD.
• Se recomienda la utilización de guantes antielectrostáticos para manipular la tira de LED.
• Todos los dispositivos, equipamiento y maquinaria debe estar debidamente conectado a tierra.
• Se recomienda tomar medidas contra sobretensiones y sobreintensidades al equipo de montaje la tira flexible SMD.

GENERACIÓN DE CALOR

• El diseño térmico del producto es de gran importancia. Por favor, considere el calor generado por la tira flexible SMD para el diseño del sistema.
• A mayor potencia de entrada deberá tener una mejor disipación térmica.
• Debe evitarse fuentes de calor intensas y se debe operar dentro de los valores máximos que se dan en las especificaciones.
• La corriente de trabajo debe decidirse después de considerar la temperatura ambiente máxima de la lira flexible SMD.

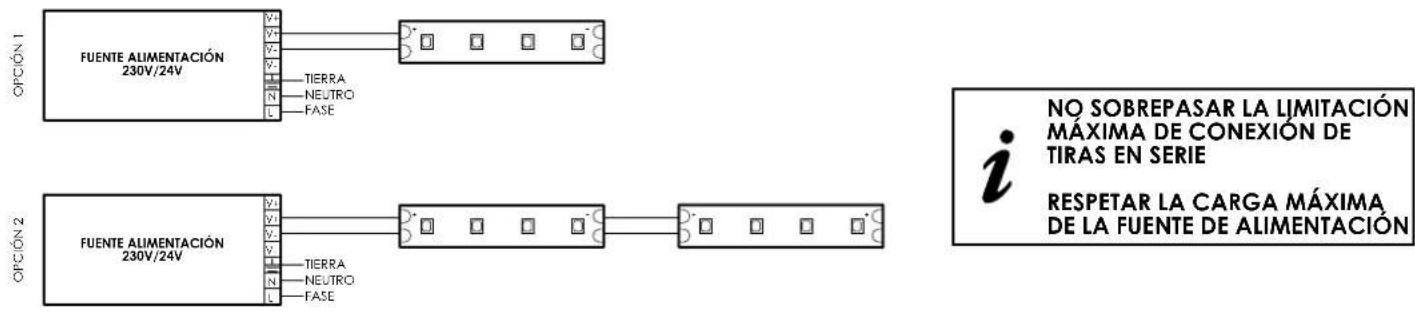

ESQUEMA OPCIONES MONTAJE EN SERIE IMAGINE IP20/IP65

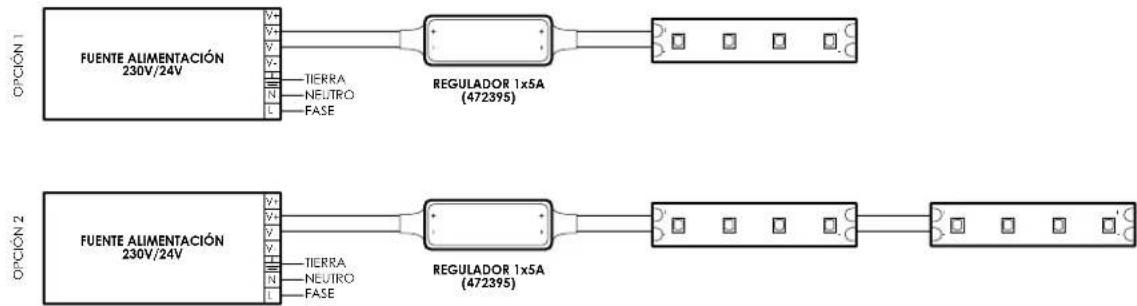

ESQUEMA OPCIONES MONTAJE EN SERIE CON REGULADOR (472395) IMAGINE IP20/IP65

NO SOBREPASAR LA LIMITACIÓN MÁXIMA DE CONEXIÓN DE TIRAS EN SERIE

RESPETAR LA CARGA MÁXIMA DE LA FUENTE DE ALIMENTACIÓN Y REGULADOR

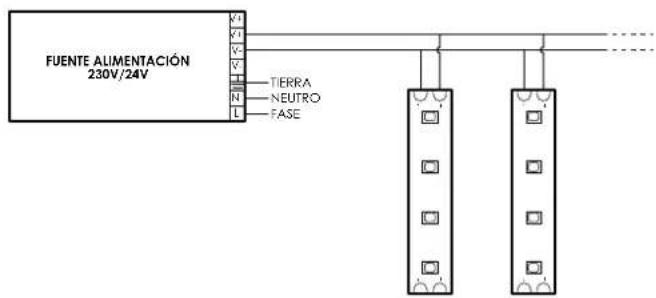

ESQUEMA OPCIONES MONTAJE EN PARALELO IMAGINE IP20/IP65

RESPETAR LA CARGA MÁXIMA DE LA FUENTE DE ALIMENTACIÓN

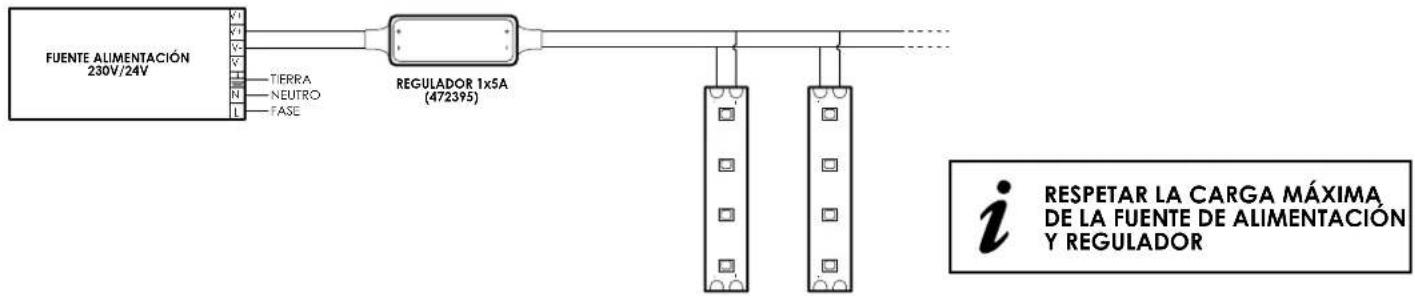

ESQUEMA OPCIONES MONTAJE EN PARALELO CON REGULADOR (472395) IMAGINE IP20/IP65

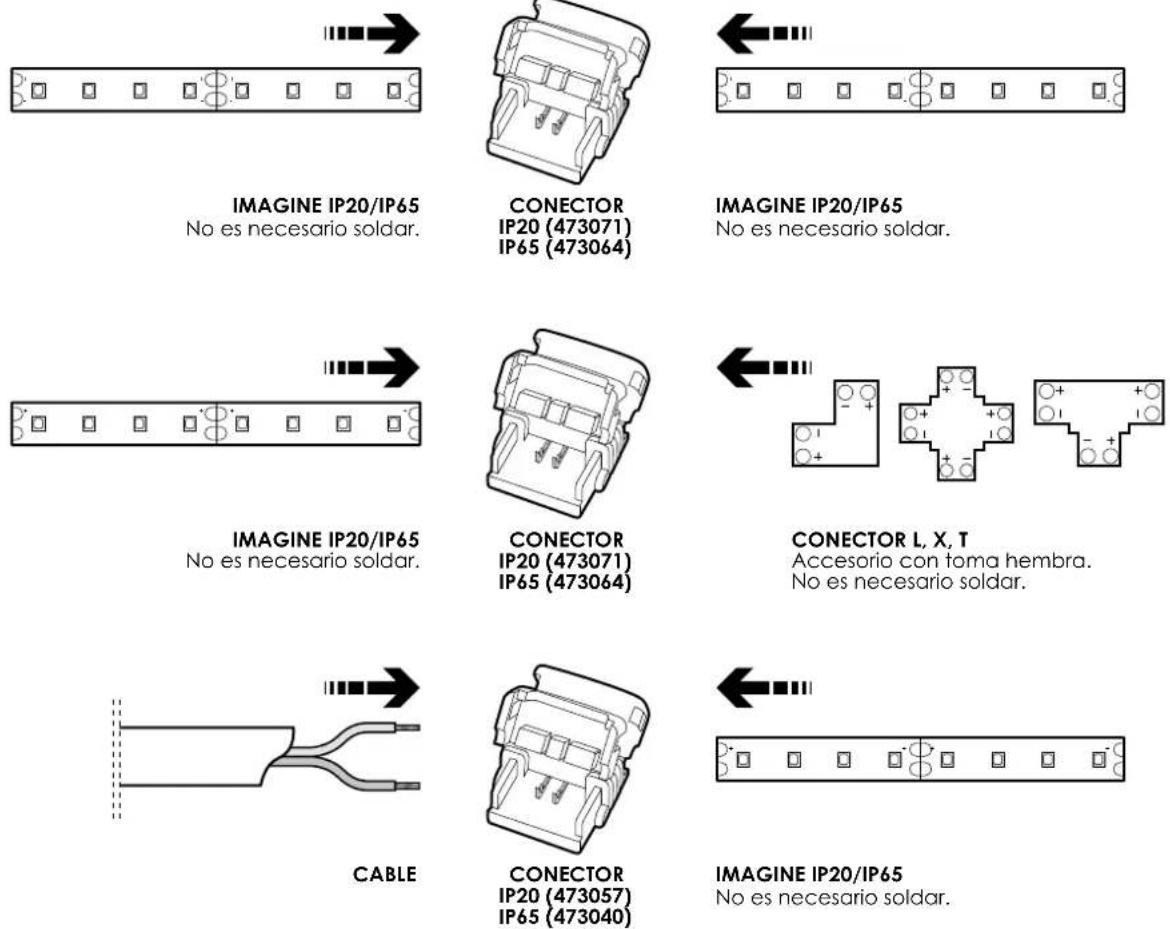

OPCIONES MONTAJE ACCESORIOS IMAGINE

prilux

GRUPO PRILUX ILUMINACIÓN S.L.U.

SEDE CENTRAL

45007, Toledo (España)

Tel.: [phone]

Fax: [phone]

DELEGACIÓN NORESTE

Carretera BV - 2249 Km 8

5009, B° Cerro de las Rosas,

Cordoba, (Argentina)

POWER/m IP CUT UNIT MEASURE SERIAL CONNECTION LIMITATION.

4,8W	IP20 10cm 5.000 x 10mm Max. 10m
9,6W	IP20 7,1cm 5.000 x 10mm Max. 10m
14,4W	IP20 5cm 5.000 x 10mm Max. 10m
19,2W	IP20 2,5cm 5.000 x 10mm Max. 5m
24,5W	IP20 2cm 5.000 x 10mm Max. 5m
4,8W	IP65 10cm 5.000 x 10mm Max. 10m
9,6W	IP65 7,1cm 5.000 x 10mm Max. 10m
14,4W	IP65 5cm 5.000 x 10mm Max. 10m

4,8W/IP20 9,6W/IP20 14,4W/IP20 19,2W/IP20 24,5W/IP20 4,8W/IP65 9,6W/IP65 14,4W/IP65
