MODE D'EMPLOI SW8D2 ALPINE

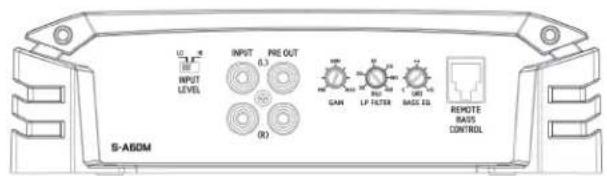

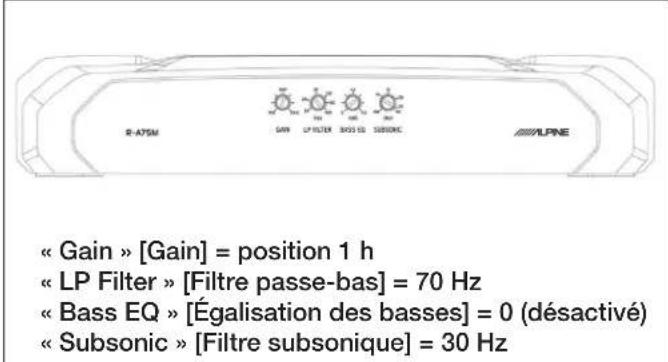

Note: To ensure safe use, Always follow these precautions. The installation of this product requires specialized skills and experience. We recommend that you have the product installed by an Alpine authorized dealer. Before you use this product, be sure to carefully read this installation manual so that you can use the product correctly, Failing to do so could lead to damaged equipment or an accident. Alpine Electronics bears no responsibility for problems that arise as a result of failure to follow the instructions in the manual. Make sure enclosure is secured to the vehicle. Failing to do so can lead to electric shock, injury or damage to equipment. When making a hole in the vehicle body, be careful to avoid damaging pipes, the fuel tank, electrical wiring, and the like. This kind of damage could lead to an accident or fire. Do not install the product where it may be exposed to water or in a place with high levels of humidity or dust. Doing so could lead to fire or damaged equipment. Start all screw threads by hand and avoid overtourqing screws, failure to do so may damage your equipment. Matching Alpine mono ampliers are sold separately - check with an Alpine authorized dealer. Recommended Amplifier settings R-A75M amp S-A60M amp Gain=1 o’clock position LP Filter=70Hz Bass EQ=0 (Off) Subsonic Filter=30Hz Gain=1 o’clock position LP Filter=70Hz Bass EQ=0 (Off) (Note: If available with your HU/DSP - We recommend a Subsonic lter, if possible with Fc=30Hz @-24dB/Oct.)Tools Required Hex Key Driver (2pcs. included) Power Drill with a Low Torque Setting (Optional) 4mm 3mm Note: Use Hex Key Drivers for Enclosure feet, Front/Rear brackets and amp tray: Failure do so could result in damage to the enclosure. Note: Power Drill for Subwoofer and Amplifier installation only. Accessory List Driver Side Enclosure Passenger Side Enclosure Front/Rear Link Bracket Front Cover/Trim Bars Front Rear Left/Right Amp Tray Bracket Stacking Feet for Enclosure 6 Standard Stacking Feet (Rubber/Washer/Rubber) 2 Pair Extra Parts (Rubber/Washer)1 Installation screws are temporarily installed in both driver and passenger side enclosures. Remove all screws to prepare for assembly. Stacking feet screws Front bracket screws Rear bracket screws Amp bracket screws Stacking feet screws Front bracket screws Driver side Passenger side 2 If applicable, attach inner amp tray brackets using supplied M5x20mm screws (4pcs.) and M5x20mm washers (4pcs.). Note: Amp tray brackets can be trimmed for narrow applications. Amp tray will not be used in some applications - See fitment chart. If Amp brackets are not installed, the 4 mount screws should be left snugly tightened in both enclosures. Caution: To avoid damage to the enclosure use supplied Hex Key driver for when installing the amp brackets. Amp tray brackets 3 Place enclosures upside down on a flat surface and set to required width. Align rear link bracket with threaded inserts and secure bracket using supplied M5x20mm screws (4pcs.) and M5x12mm washers (4pcs.). Caution: To avoid damage to the enclosure use supplied Hex Key driver for when installing the rear bracket. Rear bracket See Table 1 4 Rotate assembly rightside up and attach front link bracket using supplied M5x20mm screws (4pcs.) and M5x20mm washers (4pcs.) as shown. Caution: To avoid damage to the enclosure use supplied Hex Key driver for when installing the front bracket. Front bracket 5 Using the supplied M5x60mm screws (6pcs.) and M5x20mm washers (6pcs.) install feet as shown. Additional feet spacers are included to accomodate vehicles with uneven floors, floor mats etc. - see fitment chart. Caution: To avoid damage to the enclosure use supplied Hex Key driver for when installing the enclosure feet. 6 Place mono amplifier on amp tray and mark the mount holes. Then drill and mount with appropriate size screws (not included).7 Align front cover and trim bars, then install with supplied M5x20mm screws (4pcs, 4mm hex drive). Front cover Trim bars Recommended configuration for specific vehicles Table 1: Recommended vehicle settings Vehicle Width Inner Foot Outer Foot (front) Outer Foot (rear) Amp Tray Notes 2015+ F-150 51” (max) yes yes yes yes 2018+ Silverado/Sierra 51” (max) yes yes yes yes 2007+ Wrangler 40” (min) no yes yes no Remove inner foot and install in outer location 2018+ RAM 51” (max) yes yes no yesGuide d’installation des enceintes pour camions R/S-DB8V-TRK Compatibles avec les modèles suivants: R2-W8D2 S-W8D2 Introduction Félicitations pour votre achat de ces enceintes pour camions. Le présent guide d’installation est conçu pour vous guider pas à pas dans l’installation des enceintes ventilées pour caissons de graves de 20,3cm (8po) de série «R» ou «S» pour camions. Veuillez vous familiariser avec le manuel du propriétaire, et si vous avez des questions, veuillez communiquer avec notre équipe de soutien au 1-800-TECH-101. Remarque: Pour garantir une utilisation en toute sécurité, respectez toujours les précautions suivantes. L’installation de ce produit nécessite de l’expérience et des compétences spécialisées. Nous vous recommandons de faire installer le produit par un revendeur Alpine autorisé. Avant d’utiliser ce produit, assurez-vous de lire attentivement le présent guide d’installation an d’utiliser le produit correctement. Le non-respect de cette consigne peut entraîner des dommages matériels ou un accident. AlpineElectronics n’est en aucun cas responsable des problèmes liés au non-respect des instructions indiquées dans le mode d’emploi. Assurez-vous que les enceintes sont fixées au véhicule. Le non-respect de cette consigne peut causer une électrocution, des blessures ou des dommages aux équipements. Lorsqu’un trou est fait dans la carrosserie du véhicule, faites attention à ne pas endommager les tuyaux, le réservoir de carburant, le câblage électrique, etc. Ce type de dommages pourrait causer un accident ou un incendie. N’installez pas le produit dans un endroit où il peut être exposé à l’eau ou dans un endroit où le niveau d’humidité ou de poussière est élevé. Tout manquement à cette consigne pourrait causer un incendie ou des dommages matériels. Commencez à visser toutes les vis à la main et évitez de trop serrer les vis, au risque d’endommager vos équipements. Les amplificateurs mono Alpine correspondants sont vendus séparément – vérifiez auprès d’un distributeur agréé Alpine. Réglages recommandés de l’amplificateur AmplificateurR-A75M AmplificateurS-A60M «Gain» [Gain] = position 1 h «LP Filter» [Filtre passe-bas] = 70Hz «Bass EQ» [Égalisation des basses] = 0 (désactivé) «Subsonic» [Filtre subsonique] = 30Hz «Gain» [Gain] = position 1 h «LP Filter» [Filtre passe-bas] = 70Hz «Bass EQ» [Égalisation des basses] = 0 (désactivé) (Remarque: Si disponible avec votre HU/DSP – nous recommandons un ltre subsonique, si possible avec fréquence centrale = 30Hz à 24dB/oct.)Outils requis Clé hexagonale (2 pièces incluses) Perceuse électrique avec réglage de faible couple (facultatif) 4mm 3mm Remarque: Utilisez les clés hexagonales pour les pieds des enceintes, les supports avant/arrière et le plateau d’amplificateur: Le non-respect de cette consigne peut entraîner des dommages aux enceintes. Remarque: Perceuse électrique pour l’installation des caissons de graves et de l’amplificateur uniquement. Liste des accessoires Enceinte côté conducteur Enceinte côté passager Supports avant/arrière Couvercle avant/barres de garniture Avant Arrière Supports de plateau d’amplificateur gauche/droit Pieds de superposition pour enceintes 6 pieds de superposition standard (caoutchouc/rondelle/caoutchouc) 2 pieds supplémentaires (caoutchouc/ rondelle)1 Les vis de montage sont installées temporairement dans les enceintes côté conducteur et côté passager. Retirez toutes les vis pour préparer l’assemblage. Vis pour pieds de superposition Vis pour support avant Vis pour support arrière Vis pour support d’amplicateur Vis pour pieds de superposition Vis pour support avant Côté conducteur Côté passager 2 Le cas échéant, fixez les supports de plateau d’amplificateur intérieur à l’aide des visM5x20mm (4pièces) et des rondellesM5x20mm (4pièces) fournies. Remarque: Les supports de plateau d’amplificateur peuvent être coupés pour les applications étroites. Le plateau d’amplificateur ne sera pas utilisé dans certaines applications – consultez le tableau d’adaptation. Si les supports d’amplificateur ne sont pas installés, les 4vis de montage doivent être laissées bien serrées dans les deux enceintes. Mise en garde: Pour éviter d’endommager les enceintes, utilisez les clés hexagonales fournies pour installer les supports d’amplificateur. Supports de plateau d’amplicateur 3 Placez les enceintes à l’envers sur une surface plane et réglez-les à la largeur requise. Alignez le support arrière avec les inserts filetés, puis fixez le support à l’aide des visM5x20mm (4pièces) et des rondellesM5x12mm (4pièces) fournies. Mise en garde: Pour éviter d’endommager les enceintes, utilisez les clés hexagonales fournies pour installer le support arrière. Support arrière Consultez le tableau 1 4 Faites pivoter l’assemblage à l’endroit et fixez le support avant à l’aide des visM5x20mm (4pièces) et des rondellesM5x20mm (4pièces) fournies, comme montré. Mise en garde: Pour éviter d’endommager les enceintes, utilisez les clés hexagonales fournies pour installer le support avant. Support avant 5 Installez les pieds, comme montré, à l’aide des visM5x60mm (6pièces) et des rondellesM5x20mm (6pièces) fournies. Des pieds à superposer supplémentaires sont inclus pour l’adaptation aux véhicules ayant un plancher irrégulier, des tapis de sol, etc. – consultez le tableau d’adaptation. Mise en garde: Pour éviter d’endommager les enceintes, utilisez les clés hexagonales fournies pour installer les pieds de l’enceinte. 6 Placez l’amplificateur mono sur le plateau d’amplificateur et marquez les trous de montage. Ensuite, percez et montez avec des vis de taille appropriée (non incluses).7 Alignez le couvercle avant et les barres de garniture, puis installez-les à l’aide des visM5x20mm fournies (4pièces, clé hexagonale de 4mm). Couvercle avant Barres de garniture Configuration recommandée pour des véhicules spécifiques Tableau 1 : Réglages recommandés pour les véhicules Véhicule Largeur Pied intérieur Pied extérieur (avant) Pied extérieur (arrière) Plateau d’amplificateur Remarques F-150 2015+ 132,1cm (51po) (max.) oui oui oui oui Silverado/Sierra 2018+ 132,1cm (51po) (max.) oui oui oui oui Wrangler 2007+ 101,6cm (40po) (min.) non oui oui non Retirer le pied intérieur et l’installer dans l’emplacement extérieur RAM2018+ 132,1cm (51po) (max.) oui oui non oui
