Type de produit	Châssis rackable 19 pouces pour convertisseurs de médias
Marque	TP-Link
Modèle	TL-MC1400
Catégorie	Convertisseur réseau (châssis)
Nombre d'emplacements	14
Hauteur	2U (86 mm)
Dimensions (L x P x H)	482 x 358 x 86 mm
Poids	8 kg
Alimentation principale	CA/CC, entrée 100-240V~ 50/60Hz 3A max, sortie 9,5V DC 9,5A
Alimentation redondante	Optionnelle, extractible à chaud
Insertion/extraction des convertisseurs	À chaud (hot-swap)
Ventilation	Ventilateurs intégrés aux alimentations, face arrière
Isolement électrique	Par emplacement
Protections	Contre les surtensions et surintensités
Température de fonctionnement	0°C à 40°C
Température de stockage	-40°C à 70°C
Humidité de fonctionnement	10% à 90% sans condensation
Humidité de stockage	5% à 90% sans condensation
Compatibilité	Convertisseurs de médias TP-Link série MC (V2 et ultérieurs)
Usage	Baie réseau, profondeur minimale 400 mm
Entretien	Dépoussiérer régulièrement l'extérieur avec un chiffon sec. Ne pas utiliser de liquides.
Pièces détachées / Réparabilité	Alimentations extractibles à chaud ; convertisseurs individuels remplaçables sans outil

FOIRE AUX QUESTIONS - TLMC1400 TP-LINK

Qu'est-ce que le TP-Link TL-MC1400 ?

Le TL-MC1400 est un châssis rackable 19 pouces (2U) conçu pour accueillir jusqu'à 14 convertisseurs de médias TP-Link. Il permet de centraliser et d'alimenter ces modules dans une baie réseau, simplifiant le câblage et libérant de l'espace.

Combien de convertisseurs de médias puis-je installer dans le TL-MC1400 ?

Le châssis propose 14 emplacements pour convertisseurs de médias. Chaque emplacement dispose d'une isolation électrique individuelle et supporte l'insertion à chaud.

Quelle est l'alimentation du TL-MC1400 ?

L'alimentation principale est une unité CA/CC avec entrée 100-240V~ 50/60 Hz (3A max) et sortie 9,5 V DC 9,5 A. Un second bloc d'alimentation redondant (optionnel) peut être ajouté pour une disponibilité accrue.

Quelles sont les dimensions et le poids du châssis ?

Le TL-MC1400 mesure 482 x 358 x 86 mm (L x P x H) et pèse 8 kg. Il occupe 2U dans un rack standard 19 pouces.

Quels convertisseurs de médias sont compatibles ?

Le TL-MC1400 est compatible avec les convertisseurs de médias TP-Link de la série MC en version V2 et ultérieures, par exemple le MC200CM. Les modules plus anciens (V1) ne sont pas supportés.

Puis-je ajouter une alimentation redondante ?

Oui, une alimentation redondante en option peut être installée. Elle est extractible à chaud, ce qui permet son remplacement sans interruption de service.

Les convertisseurs s'insèrent-ils à chaud ?

Oui, le TL-MC1400 supporte l'insertion et l'extraction à chaud des convertisseurs de médias. Vous pouvez ajouter ou retirer un module sans éteindre le châssis.

Quelle est la plage de température de fonctionnement ?

Le châssis fonctionne entre 0°C et 40°C avec une humidité relative de 10% à 90% sans condensation. En stockage, il supporte de -40°C à 70°C.

Le TL-MC1400 est-il livré avec des convertisseurs de médias ?

Non, le châssis est vendu sans convertisseurs. Il s'agit d'un boîtier vide avec alimentation ; les modules MC doivent être achetés séparément.

Comment entretenir le TL-MC1400 ?

Pour l'entretien, utilisez un chiffon sec pour dépoussiérer l'extérieur. Évitez les liquides. Les alimentations et convertisseurs sont remplaçables à chaud, facilitant la maintenance.

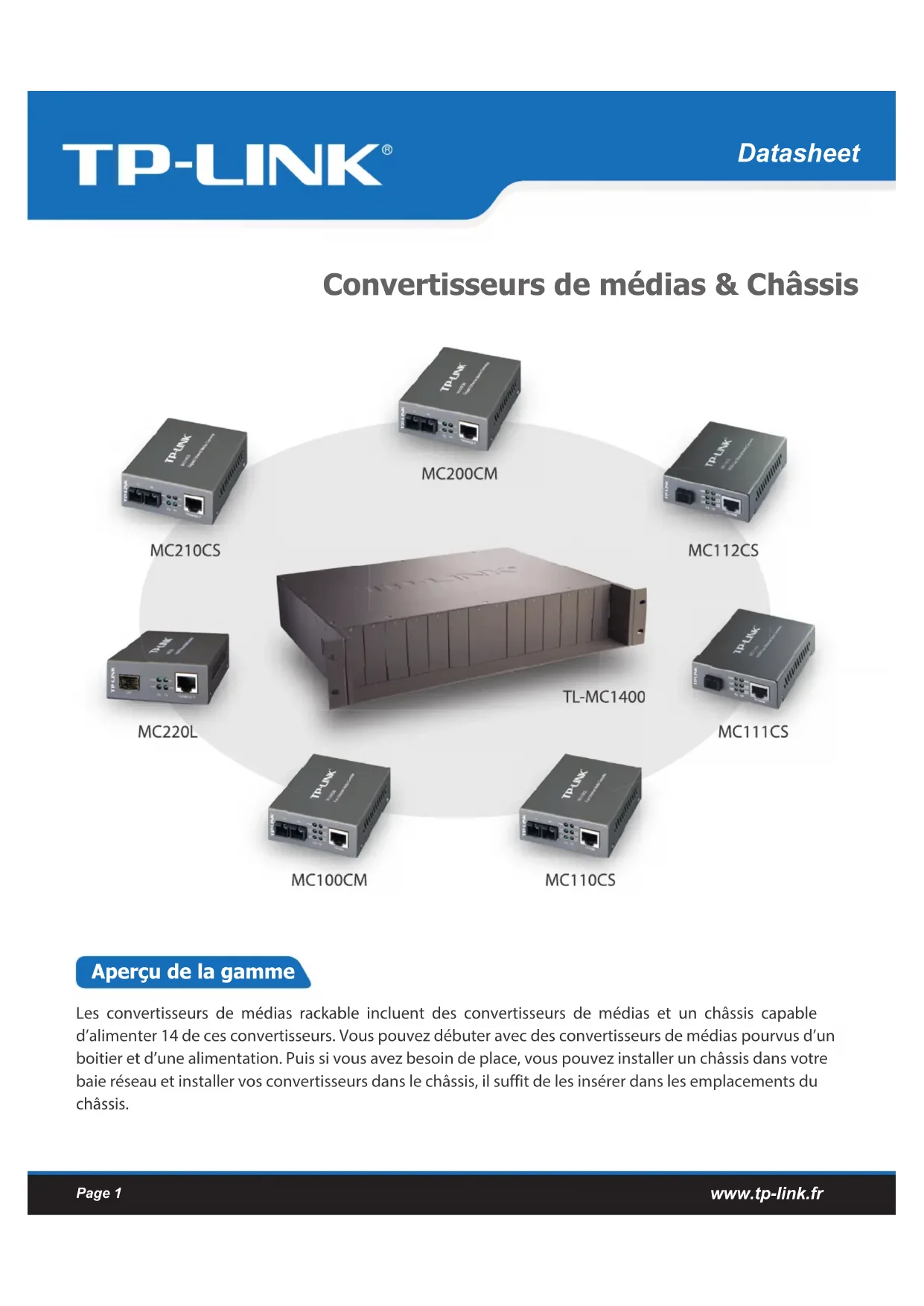

MODE D'EMPLOI TLMC1400 TP-LINK

Convertisseurs de medias & Chassis

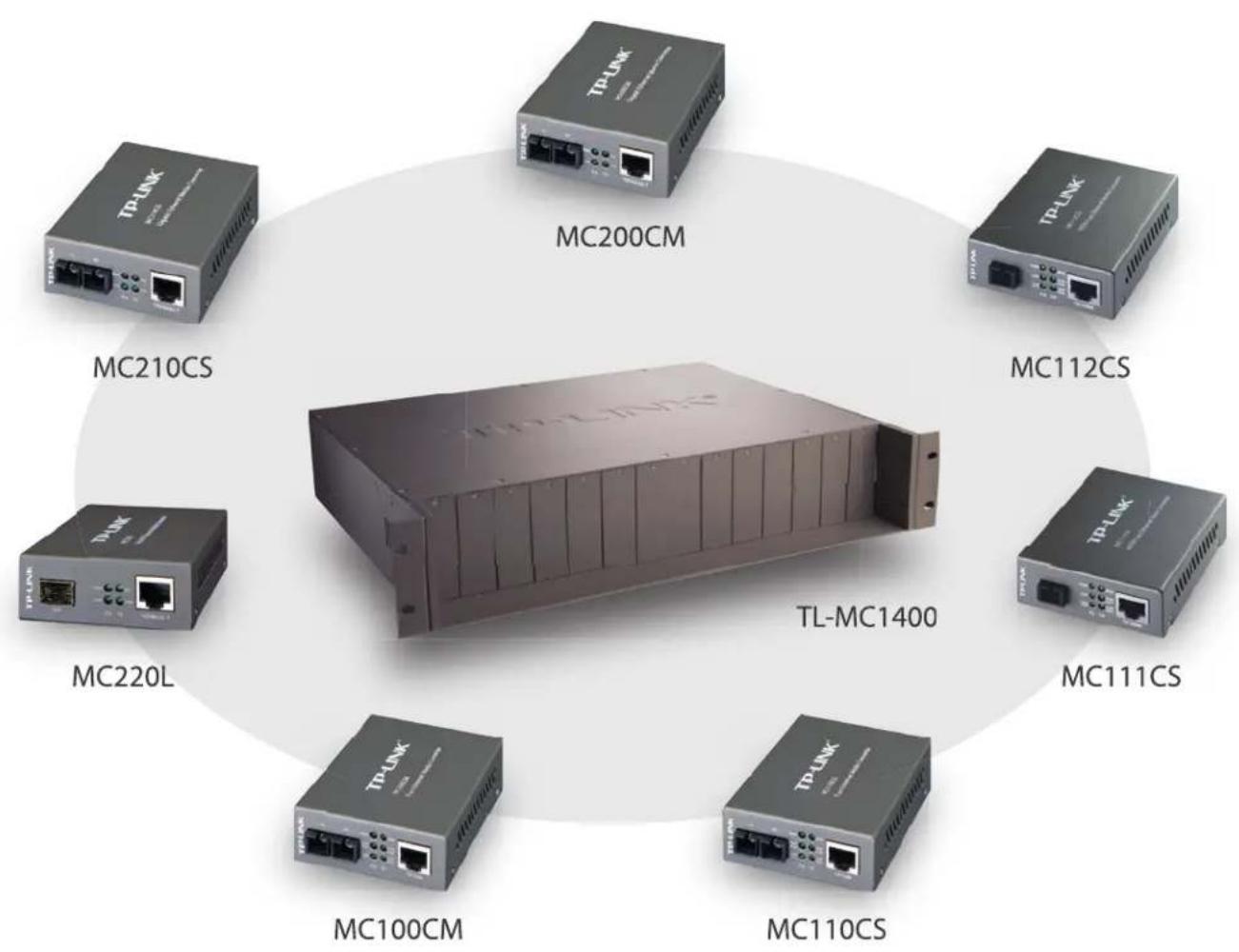

Aperçu de la gamme

Les convertisseurs de medias rackable incluent des convertisseurs de medias et un chassis capable d'alimenter 14 de ces convertisseurs. Vous pouvez debuter avec des convertisseurs de medias pourvus d'un boitier et d'une alimentation. Puis si vous avez besoin de place, vous pouvez installer un chassis dans votre baie reseau et installer vos convertisseurs dans le chassis, il suffit de les inserer dans les emplacements du chassis.

Chàssis rackable 14 emplacements - TL-MC1400

Le chassis 14 emplacements TL-MC1400 est spécifiquement conçu pour accueillir les convertisseurs de medias rackable TP-LINK. C'est un boitier rackable 19'' de 2U compatible avec les baies reseaux d'au moins 400mm de profondeur.

Le chassis vous permet d'installer les convertisseurs de medias dans un boitier 19'' afin de les placer a proximate des autres équipements reseaux. Cela permet un gain de place, et un cablage propre. Le chassis est equipé d'une alimentation ca/cc et pour une disponibilité optimale, une alimentation redondante optionnelle est intégrable au chassis.

Fonctionnalités:

14 emplacements pour 14 convertisseurs de medias*
Encombrement au standard 19^ sur 2U
- Fonctionnement 24/24 et indisponibilité minimale
Insertion et extraction à chaud des convertisseurs
Alimentation redondante optionnelle extractible a chaud
- Ventilateurs en face arrête (intégrées aux alimentations)
Alimentation ca/cc optionnelle pour répartition de la charge
Isolementélectrique de chaque emplacement
- Protections contre les surtensions et les surintensités

Specifications:

Alimentation CA/CC	Entrée: 100-240V~50/60Hz 3.0A(Max)Sortie: +9.5VDC, 9.5A(Max.)V ripple: ≤50mvBruit: ≤100mv
Température de fonctionnement	0°C~40°C
Température de stockage Humidité	-40°C~70°C
Humidité relative en fonctionnement	10 à 90% sans condensation
Humidité relative de stockage	5 à 90% sans condensation
Dimensions (L x P x H)	482 x 358 x 86 mm (19' sur 2U)
Poids	8Kg

• TL-MC1400 n'est prévu que pour les V2 des modules TL-MCXXX

MC200CM
