| Caractéristiques | Détails |
|---|---|
| Type de haut-parleur | Haut-parleur de bibliothèque |
| Réponse en fréquence | 48 Hz - 35 kHz |
| Impédance | 6 Ohms |
| Puissance nominale | 120 Watts |
| Dimensions | 210 x 380 x 290 mm |
| Poids | 6.5 kg |
| Utilisation recommandée | Écoute musicale, home cinéma |
| Maintenance | Nettoyage avec un chiffon doux, éviter l'humidité |
| Sécurité | Éviter les environnements humides, ne pas exposer à des températures extrêmes |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - Carina BS243.4 ELAC
Questions des utilisateurs sur Carina BS243.4 ELAC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Haut-parleur au format PDF gratuitement ! Retrouvez votre notice Carina BS243.4 - ELAC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Carina BS243.4 de la marque ELAC.
MODE D'EMPLOI Carina BS243.4 ELAC
1. Renseignements généraux
- Veuillez litre et suivre ces consignes de sécurité.
- Conservez-les avec soit pour reference ultérieure.
- Respectez toutes les recommendations inscrites dans leprésent manuel et sur le haut-parleur lui-même. Vérifiez si le haut-parleur est endommagé avant de l'utiliser. Le haut-parleur doit fonctionner parfaitement. Les pieces endommagées peuvent entraîner des blessures corporelles.
2. Utilisez le produit uniquement selon les directives
- Connectez le(s) haut-parleur(s) conformément aux directives du present manuel.
- Plusieurs haut-parleurs ELAC sont équipés de pointes et/ou de pieds antidérapants. Ils sont explicitement précédents pour niveler le haut-parleur. Pour le nivellement sur un plancher irrégulier, dévissez les pointes ou les pieds antidérapants de 2-3 tours. Le haut-parleur doit toujours être en parfait alignement vertical: sa stabilité ne doit pas être compromise lors de l'utilisation des pointes ou des pieds antidérapants, car celui-ci pourrait basculer.
3. Emplacement
-
Installes les haut-parleurs uniquement sur une surface plane
Lorsque you choisissez l'emplacement de ces haut-parleurs, evitez de les placer dans des endroits qui sont: -
Sous la lumière directe du soleil
Très humides - Soumis aux vibrations
Exceptionnellement chauds ou froids - Près de téléviseurs à tubes cathodique (CRT) - les haut-parleurs ne sont pas isolés magnétiquement et pourraient cause des problèmes de couleur avec un téléviseur CRT
- Près de cartes magnétiques ( comme les haut-parleurs ne sont pas isolés magnétiquement, les cartes magnétiques telles que les cartes de crédit ou de transport en commun pourraient entraver leur fonctionnement).
AVERTISSEMENT! Assurez-vous que le produit est parfaitement stable pour éviter toute blessure provoquée par une évientuelle chute de l'appareil. Veuillez notes que la stabilité peut être augmentée à l'aide de pointes sur des surfaces en tapis. Cependant, le montage des pointes doit être effectué avec soin en raison de leurs extrémités très pointues qui pouraient cause des blessures. Sur des planchers glissants, la stabilité peut être augmentée à l'aide de ruban adhésisif en Velcro ou de ruban adhésisif à double face. N'installez pas le haut-parleur près de toutes sources de chaleur telles que des radiateurs, des valves de chauffage, des poèmes ou autres appareils (incluant des amplificateurs) qui produits de la chaleur ou dans des endroits représentant des risques d'explosion.
- Ne bloquez aucune des ouvertures de ventilation. Veuillez effectuer l'installation conformément aux directives du fabricant.
- N'installez pas le haut-parleur dans un espace confiné ou un placard fermé.
- Ne placez pas de bougies allumées sur ou pres du haut-parleur.
- N'installez pas le haut-parleur pres de transformateurs, car les champs electromagnétiques peuvent provoquer des bourdonnements par les haut-parleurs de graves.
- En combinaison avec certains matériaux / laques / revêtements, les pieds antidérapants ou les rondelles des pointes pouraient laisser des traces de couleur sur les surfaces.
1. Surcharge
Une surcharge extréme de l'appareil en raison d'un volume très élevé pourrait endommager certaines composantes de l'appareil. En raison de dangers potentiels, vous ne devez jamais laisser les haut-parleurs sans surveillance lors de conditions de surcharge extréme.
2. Service
DANGER! N'ouvre pas le boitier, car les composantes et les conducteurs peuvent transmettre du courant électrique! L'entretien doit être uniquement effectué par un personnel qualifié.
Un entretien est requis lorsque le haut-parleur a ete endommagé de quelque maniere que ce soit, telle qu'un dommage au cordon d'alimentation ou de la fiche electrique, lorsque du liquide a ete renversé ou des objets sont tombés sur le haut-parleur, lorsque le haut-parleur a ete exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il a ete échappé. Pour réduire le risque d'électrocution, n'ouvre pas l'enceinte. L'entretien doit etre uniquement effectué par un personnel qualifié.
3.Nettoyage
REMARQUE: Nettoyage uniquement avec un chiffon doux etouple ou une brose à dépoussierer. N'utilise pas de produits abrasifs, d'alcool, de benzène, de cire pour meubles ou autres produits de nettoyage! Le mobilier moderne est souvent revetu de multiples couches de vernis et de plastiques qui peuvent etre traitées avec des agents chimiques. Certains de ces agents contiennent des substances qui dégradent ou ramollissant les pieds en caoutchouc. Par consequenc, nous vous conseillons de placer un tapis antidérapant sous le(s) haut-parleur(s).
4. Volume
AVERTISSEMENT! Un volume élevé continu peut endommager gravement votre audition. Veuillez utiliser le volume de manière responsable.
5. Élimination des déchets
L'emballage est fabriqué à partir de matérielles recyclables. Mettez-le au rebut de façon ecologique. Au terme de son cycle de vie, ne jetez pas le(s) haut-parleur(s) avec les ordures menagères. Le haut-parleur doit être recyclé conformément à la législation locale. Informez-vous auprès de vos autorités locales pour obtenir de plus amples renseignements sur le recyclage, car l'appareil contient des matières premières précieuses. Désactivez le(s) haut-parleur(s) avant de le(s)mettre au rebut.
Philosophie
Merci d'avoir acheté ce produit ELAC.
Depuis le début de ses activités (1926), ELAC met tout en oeuvre pour atteindre l'excellence.
Vos nouveaux haut-parleurs ELAC sont conçus selon les normes les plus élevées, munis de composantes de qualité supérieure qui sont soigneusement fabriquées pour procurer la meilleure qualité sonore de sa catégorie. Ils sont conçus par un groupe d'individus passionnés dont la mission est de d'apporter une nouvelle dimension de qualité sonore dans votre maison. Régalez-vous!
Avant l'utilisation
Évitez d'endommager les haut-parleurs et les autres composantes :
- Deballez soigneusement les haut-parleurs pour éviter de les endommager physique.
- Utilisez des fils de calibre approprié (pour les distances inférieures à 25 pi, utilisez minimalement un fil de taille 12).
- Veiliez à connecter correctement la polarité des fils. La plupart des cables de haut-parleur sont codés pour en faciliter l'utilisation. Assurez-vous que la connexion positive (rouge) de l'amplificateur est connectée à la positive (rouge) de vos haut-parleurs. Suivez les mêmes directives pour le cote négatif. Dépouillez environ 1/2 po de l'isolant aux extrémités du cable de haut-parleur, torsadez les extrémités dénudées et insérez-les dans la borne de connexion.
Assurez-vous que votre équipement est eteint avant de brancher les haut-parleurs.
Assurez-vous que les fils positifs et négatifs ne se touchent pas une fois qu'ils sont connectés aux bornes des haut-parleurs.
Connexion des haut-parleurs

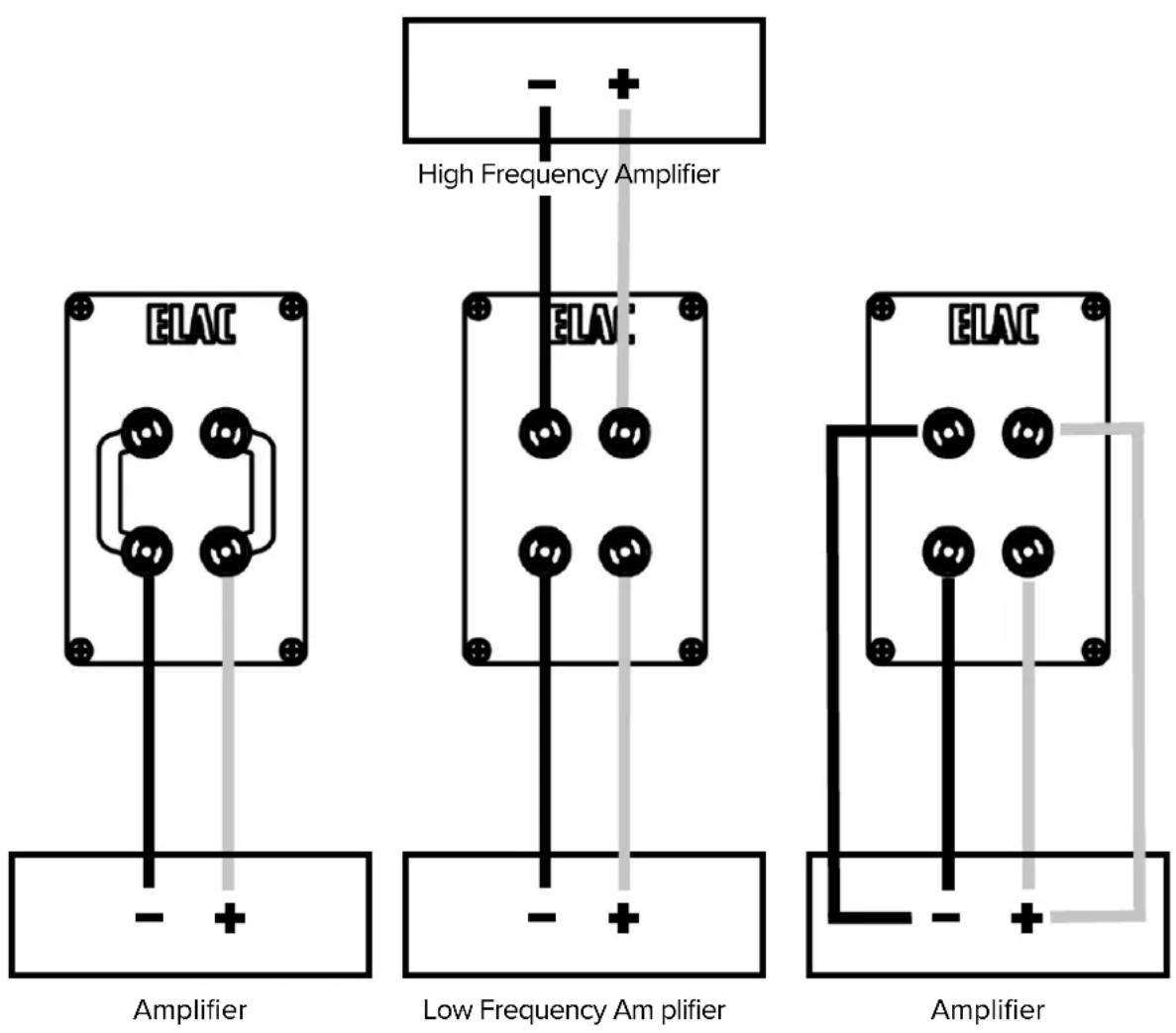

Les haut-parleurs Carina sont concus pour utiliser le câblage conventionnel ainsi qu'un bi-câblage ou une bi-amplification. Pour un câblage conventionnel, laissez les straps métalliques du pont en place et connectez les connecteurs + (Rouge) et (-) Noir de votre amplificateur aux connecteurs + (Rouge) et (-) Noir sur les haut-parleurs, tel qu'indiqué à la Fig. 1. Pour une bi-amplification, retirez les straps métalliques du pont et suivez le schéma de la Fig. 2. Pour un bi-câblage, retirez les straps métalliques du pont et suivez le schéma à la Fig. 3.
Fig.1-SingletWeIrigg
Fig. 2-Bi-Amping
Fig. 3—Bi-Wiring
Positionnement des haut-parleurs
Obtenez des performances maximales et une qualite sonore optimale de vos haut-parleurs ELAC Carina en les positionnant et les reglant de façon appropriee. Bien que toutes les piece soient différentes, utilisez les consignes suivantes pour configurer les haut-parleurs dans votre piece. Il n'y a pas de règles ou de limites «exactes» lors de la configuration de vos haut-parleurs, mais les suggestions suivantes optimiseront les résultats que vous désirez. Rappelez-vous que la(Meilleure)configuration sonore est cette qui vous convient le mistroux, alors n'hésitez pas à expérimenter et à modifier l'emplacement et la directivité des haut-parleurs.

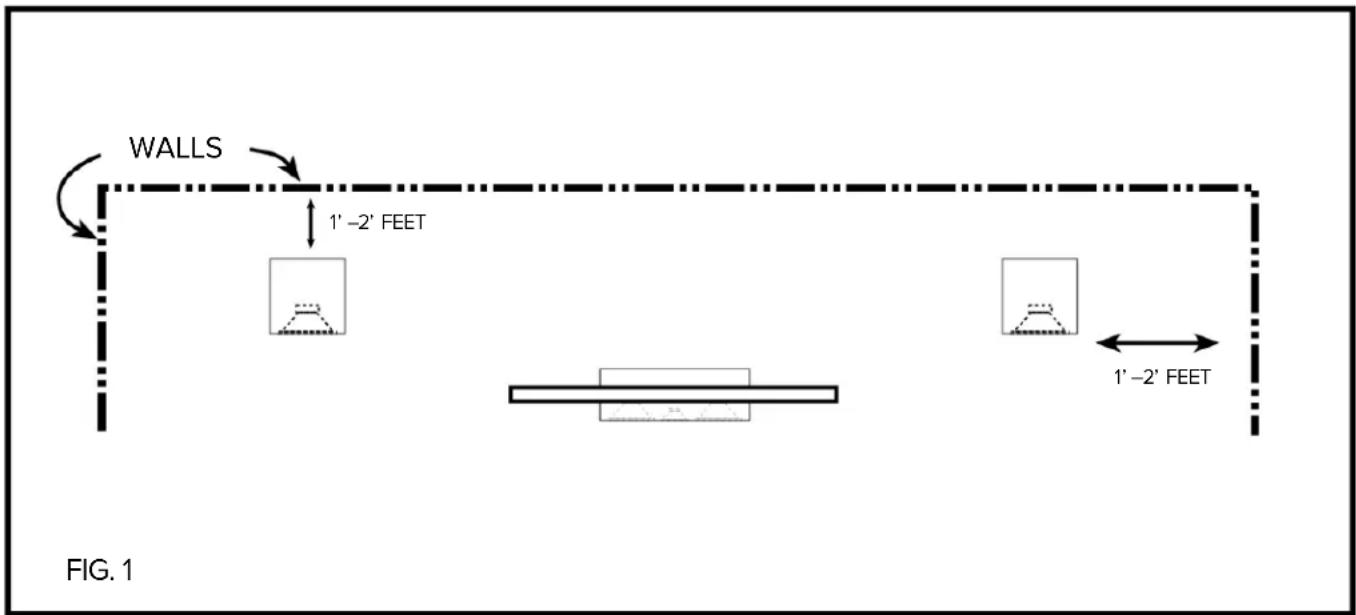

Placez les haut-parleurs à environ un ou deux pieds de distance (Fig. 1) de limites telles que le(s) mur(s) et plus particulièrement des coins. La proximé d'un mur létral ou arrrière améliorera la performance de la basse (sortie), mais le fait d'être trop proche (particulériquement d'un coin) pourrait résultat en un son de basse peu naturel. Si vous nevez placer le haut-parleur dans un coin, essayez de le positionner de façon à ce que la distance du mur arrêté ne soit pas égale à celle du mur létral.
Configuration de la stéreo

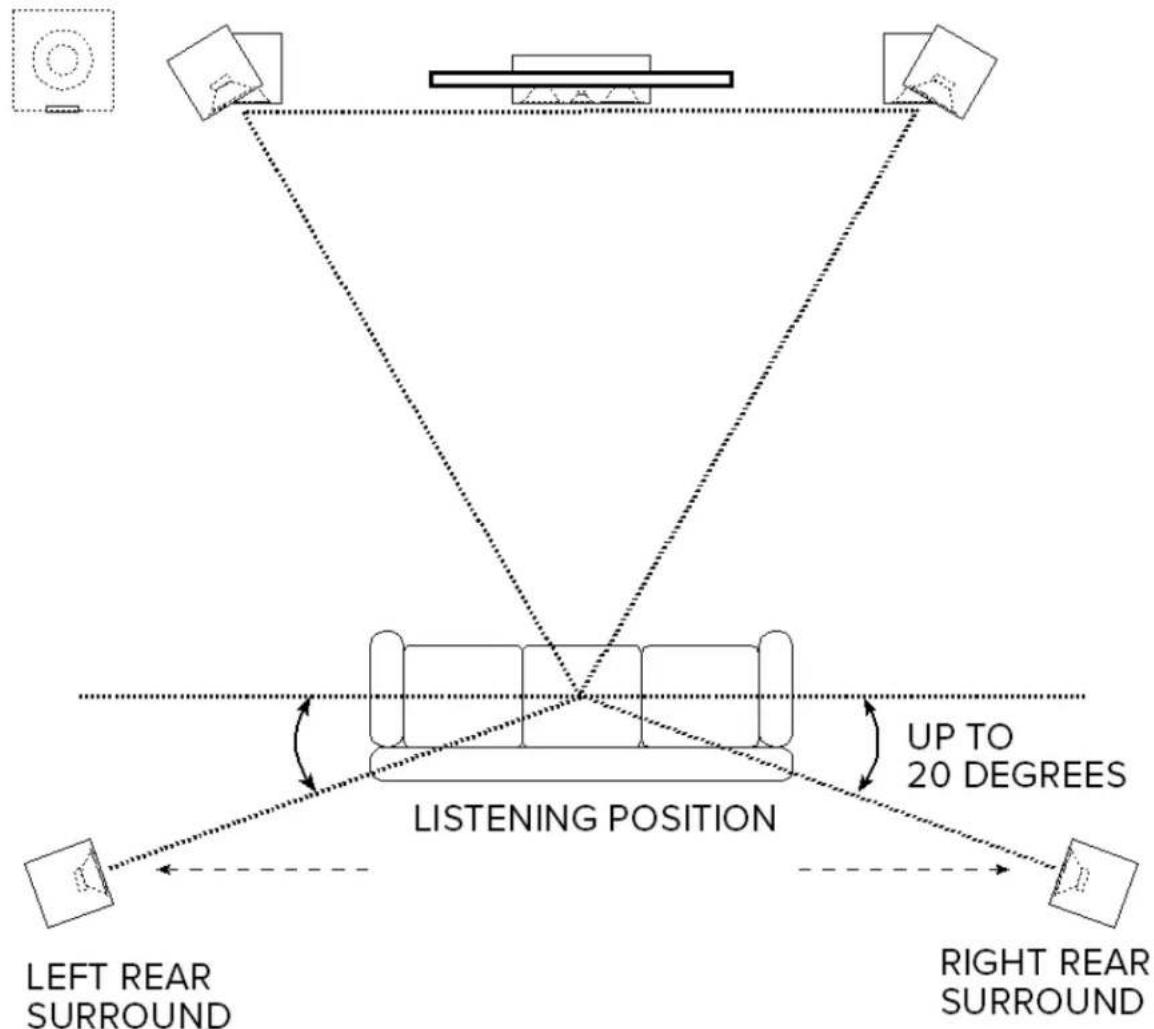

- Pour obtenir les membresurs résultats realities son-image stéreo, placez les haut-parleurs de maniere à creer un triangle équilatorial (Fig. 2) entre les haut-parleurs et votre position d'écoute préféree. Cette configuration cree une performance optimale de la qualité images.
- Si vous estimez que vos haut-parleurs avant gauche et droit sont trop éloignés, placees en angle (avant) vers la position d'écoute pour obtenir une image centrale plus focalisée.
Que vous utilisiez l'enceinte de bibliothèque Carina ou les haut-parleurs de plancher Carina pour une configuration ambiophonique multicanal 5.1, évitez de placer les haut-parleurs ambiophoniques devant votre position d'écoute. Les haut-parleurs ambiophoniques doivent être plus éloignés l'un de l'autre que les haut-parleurs avant. De plus, placez les haut-parleurs à la même hauteur ou légarement plus haut que les haut-parleurs avant pour obtenir un champ sonore plus enveloppant. Au même titre que les haut-parleurs avant, vous pourriez devoir experimenter leur positionnement en orientant les haut-parleurs ambiophoniques arrêté vers la zone d'écoute.
5.1-CHANNEL SURROUND SET-UP

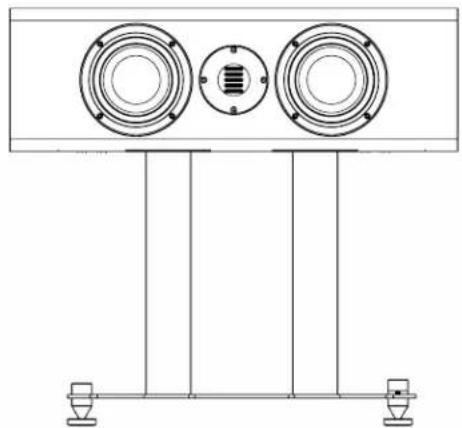

Configuration du haut-parleur central
Le canal central du ELAC CC241.4 est concu pour produit des sons de dialogue et devrait etre positionne au-dessus ou au-dessous de votre taveliseur (Fig. 3). Alignez-le avec le centre du taveliseur. Dans la mesure du possible, essayez de maintainir l'CC241.4 pres du meme niveau (hauteur) que vos haut-parleurs avant pour obtenir une image sonore plus uniforme. comme il peut etre dificile de conserver la meme hauteur pour le canal central, vous pourriez devoir incliner le haut-parleur central vers le haut (s'il est trop bas) ou vers le bas (s'il est trop eleve) pour I'orienter vers la zone d'ecoute.
FIG. 3
CARACTERISTIQUES
Garantie de responsabilité limitée en Amérique du Nord
Haut-parleurs passifs (sans amplificateur intégré)
ELAC Americas LLC. garantit à l'acheteur d'origine que ce produit est exempt de toute défectuosité matérielle et/ou de main-d'oeuvre pour une période de 3 (trois) ans à compter de la date initiale d'achat. Au cours de cette période, la réparation ou le remplacement des pieces seront gratuite pour le propriété d'origine (voir les restrictions ci-dessous). L'acheteur d'origine devra défrayer la totalité des frais d'expédition vers/depuis notre centre de réparation.
Restrictions
- La garantie débute à la date initiale de l'achat chez un détaillant autorisé par ELAC Americas Inc.
- Ce produit est garanti uniquement lors d'un usage domestique et selon les limites de puissance maximale spécifiées dans le present manuel. L'utilisation commerciale de ce produit n'est pas garantie.
- Un produit qui a eté modifié ou alteré de chaque façon que ce soit ne sera pas garantiet.
- Un produit qui a ete utilise negligement ou a ete soumis a un equipement defectueux ne sera pas garanti.
- Les produits ayant des numéroes de série alterées ou supprimés ne seront pas garantis.
Si des réparations sont requises
Dans le cas où des réparations sont requises, veuillez contacter ELAC America au 714-252-8843 ou envoyer un courriel à
customerservice@elac.us pour proceder aux réparations ou au remplacement du produit. Vous devrez désigner une preuve d'achat (copie ou facture originale). L'acheteur d'origine devra défrayer la totalité des frais d'expédition vers depuis notre centre de réparation.
Garantie à l'extérieur de l'Amérique du Nord
Cette garantie s'applique aux produits achetés aux États-Unis et au Canada. Pour des réclamations de garantie à l'extérieur de l'Amérique du Nord, veuillez contacter le revendeur/distributeur local dans le pays d'achat.

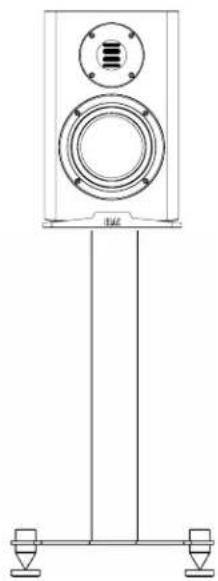

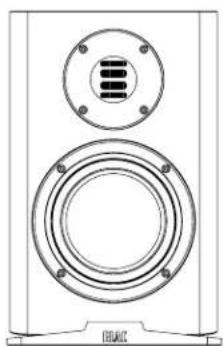

BS243.4 KOMPAKTLAUTSPRECHER

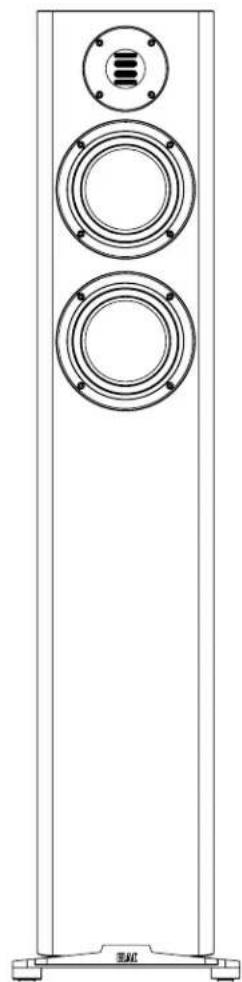

FS247.4 STANDLAUTSPRECHER

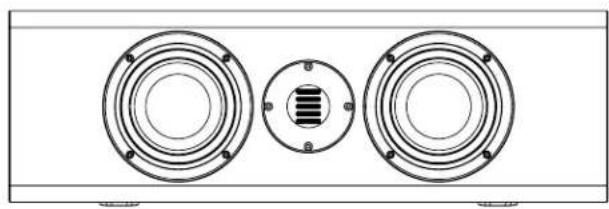

CC241.4 CENTER LAUTSPRECHER
