BEDIENUNGSANLEITUNG Carina BS243.4 ELAC

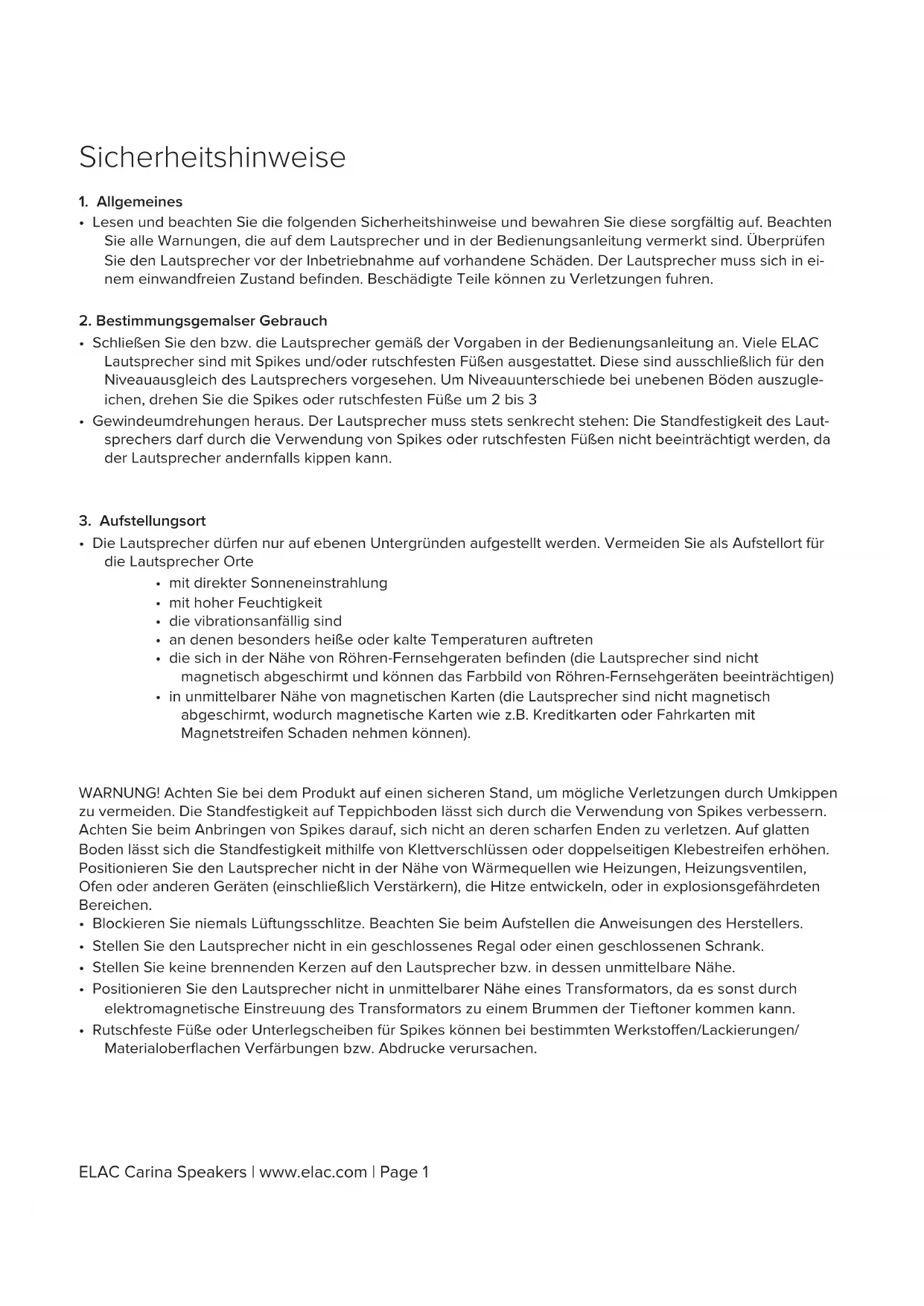

BEDIENUNGSANLEITUNG Carina Carina Carina Series CarinaSicherheitshinweise

• Lesen und beachten Sie die folgenden Sicherheitshinweise und bewahren Sie diese sorgfältig auf. Beachten Sie alle Warnungen, die auf dem Lautsprecher und in der Bedienungsanleitung vermerkt sind. Überprüfen Sie den Lautsprecher vor der lnbetriebnahme auf vorhandene Schäden. Der Lautsprecher muss sich in ei- nem einwandfreien Zustand befinden. Beschädigte Teile können zu Verletzungen fuhren.

2. Bestimmungsgemalser Gebrauch

• Schließen Sie den bzw. die Lautsprecher gemäß der Vorgaben in der Bedienungsanleitung an. Viele ELAC Lautsprecher sind mit Spikes und/oder rutschfesten Füßen ausgestattet. Diese sind ausschließlich für den Niveauausgleich des Lautsprechers vorgesehen. Um Niveauunterschiede bei unebenen Böden auszugle- ichen, drehen Sie die Spikes oder rutschfesten Füße um 2 bis 3

• Gewindeumdrehungen heraus. Der Lautsprecher muss stets senkrecht stehen: Die Standfestigkeit des Laut- sprechers darf durch die Verwendung von Spikes oder rutschfesten Füßen nicht beeinträchtigt werden, da der Lautsprecher andernfalls kippen kann.

• Die Lautsprecher dürfen nur auf ebenen Untergründen aufgestellt werden. Vermeiden Sie als Aufstellort für die Lautsprecher Orte

• mit direkter Sonneneinstrahlung

• mit hoher Feuchtigkeit

• die vibrationsanfällig sind

• an denen besonders heiße oder kalte Temperaturen auftreten

• die sich in der Nähe von Röhren-Fernsehgeraten befinden (die Lautsprecher sind nicht magnetisch abgeschirmt und können das Farbbild von Röhren-Fernsehgeräten beeinträchtigen)

• in unmittelbarer Nähe von magnetischen Karten (die Lautsprecher sind nicht magnetisch abgeschirmt, wodurch magnetische Karten wie z.B. Kreditkarten oder Fahrkarten mit Magnetstreifen Schaden nehmen können). WARNUNG! Achten Sie bei dem Produkt auf einen sicheren Stand, um mögliche Verletzungen durch Umkippen zu vermeiden. Die Standfestigkeit auf Teppichboden lässt sich durch die Verwendung von Spikes verbessern. Achten Sie beim Anbringen von Spikes darauf, sich nicht an deren scharfen Enden zu verletzen. Auf glatten Boden lässt sich die Standfestigkeit mithilfe von Klettverschlüssen oder doppelseitigen Klebestreifen erhöhen. Positionieren Sie den Lautsprecher nicht in der Nähe von Wärmequellen wie Heizungen, Heizungsventilen, Ofen oder anderen Geräten (einschließlich Verstärkern), die Hitze entwickeln, oder in explosionsgefährdeten Bereichen.

• Blockieren Sie niemals Lüftungsschlitze. Beachten Sie beim Aufstellen die Anweisungen des Herstellers.

• Stellen Sie den Lautsprecher nicht in ein geschlossenes Regal oder einen geschlossenen Schrank.

• Stellen Sie keine brennenden Kerzen auf den Lautsprecher bzw. in dessen unmittelbare Nähe.

• Positionieren Sie den Lautsprecher nicht in unmittelbarer Nähe eines Transformators, da es sonst durch elektromagnetische Einstreuung des Transformators zu einem Brummen der Tieftoner kommen kann.

• Rutschfeste Füße oder Unterlegscheiben für Spikes können bei bestimmten Werkstoen/Lackierungen/ Materialoberflachen Verfärbungen bzw. Abdrucke verursachen. ELAC Carina Speakers | www.elac.com | Page 14. Überlastung

• Bei extremer Überlastung des Geräts durch einen sehr hohen Lautstärkepegel kann es zu einer Beschädigung einzelner Bauteile kommen. Daher sollten Sie Lautsprecher bei Betrieb mit extrem hohem Pegel nicht unbeaufsichtigt lassen.

• GEFAHR! Önen Sie niemals das Gehäuse, da die Bauelemente und Leiter Spannungen führen können! Wartungsarbeiten dürfen ausschließlich von qualifiziertem Fachpersonal durchgeführt werden.

• Der Lautsprecher muss gewartet werden, wenn er in irgendeiner Weise beschädigt wurde, z.B. wenn das Netzkabel oder der Netzstecker beschädigt wurde, Flüssigkeiten auf dem Lautsprecher verschüttet wurden, oder Gegenstande auf den Lautsprecher gefallen sind, der Lautsprecher Regen oder Feuchtigkeit ausgesetzt wurde, er nicht ordnungsgemäß funktioniert oder fallen gelassen wurde. Önen Sie niemals den Lautsprecher, um eine Gefährdung durch elektrischen Strom möglichst zu vermeiden. Wartungsarbeiten dürfen ausschließlich von qualifiziertem Fachpersonal durchgeführt werden.

• HINWEIS: Verwenden Sie zur Reinigung nur ein weiches Tuch mit glatter Oberfläche bzw. einen weichen Pinsel. Verwenden Sie auf keinen Fall Scheuermittel, Alkohol, Waschbenzin, Möbelpolitur oder Ähnliches zur Reinigung! Möbel sind häufig mit den verschiedensten Lacken und Kunststoen beschichtet, die mit chemischen Substanzen behandelt sein können. Manche dieser Substanzen können Bestandteile enthalten, die die Gummifüße angreifen und aufweichen. Legen Sie daher ggf. eine rutschfeste Unterlage unter den/die Lautsprecher.

• VORSICHT! Dauerhaft hohe Lautstärkepegel können ernsthafte Hörschäden hervorrufen. Achten Sie daher auf einen angemessenen Umgang mit der Lautstärke.

• Die Verpackung besteht aus recyclingfähigen Materialien. Entsorgen Sie diese bitte umweltgerecht. Werfen Sie den Lautsprecher am Ende seiner Lebensdauer nicht in den normalen Hausmüll. Führen Sie den Lautsprecher entsprechend den geltenden gesetzlichen Vorschriften einer geordneten Entsorgung zu. Erkundigen Sie sich hierzu bei lhrer Stadtverwaltung nach geeigneten Möglichkeiten, damit die im Gerat enthaltenen wertvollen Rohmaterialien wiederverwendet werden können. Machen Sie den Lautsprecher vor der Entsorgung unbrauchbar. ELAC Carina Speakers | www.elac.com | Page 2Philosophie Vielen Dank, dass Sie sich für den Kauf dieses ELAC Produkts entschieden haben. Seit der Firmengründung im Jahre 1926 hat sich ELAC stetiges Streben nach Höchstleistung zum Prinzip gemacht. lhre neuen ELAC Lautsprecher mit ihren qualitativ hochwertigen Bauteilen wurden für höchste Ansprüche konstruiert und bieten exquisite Klangqualitat. Konzipiert wurden sie von einer Gruppe passionierter Entwickler mit dem Ziel, eine völlig neue Dimension der Klangwiedergabe in Ihr Zuhause zu bringen. Viel Freude mit lhren ELAC Lautsprechern! Vor der lnbetriebnahme Achten Sie darauf, die Lautsprecher und andere Bauteile nicht zu beschädigen:

• Nehmen Sie die Lautsprecherboxen vorsichtig aus der Verpackung heraus, um die Lautsprecher nicht u beschädigen.

• Verwenden Sie einen geeigneten Leitungsquerschnitt (mindestens 1.5 mm² bei einem Abstand bis zu 7,5 m)

• Achten Sie beim Anschluss unbedingt auf die korrekte Polarität. Zur einfacheren Handhabung sind die meisten Lautsprecherkabel entsprechend gekennzeichnet. Der Plusanschluss (rot) der Verstärkerklemme muss mit dem Plusanschluss (rot) des Lautsprechers verbunden werden. Gehen Sie auf der Minusseite nach demselben Verfahren vor. Entfernen Sie an den Enden des Lautsprecherkabels ca. 15 mm der lsolierung, verdrillen Sie dann die blanken Einzeldrahte und führen Sie sie in die Polklemme ein.

• Stellen Sie vor dem Anschließen eines Lautsprechers sicher, dass alle Komponenten ausgeschaltet sind.

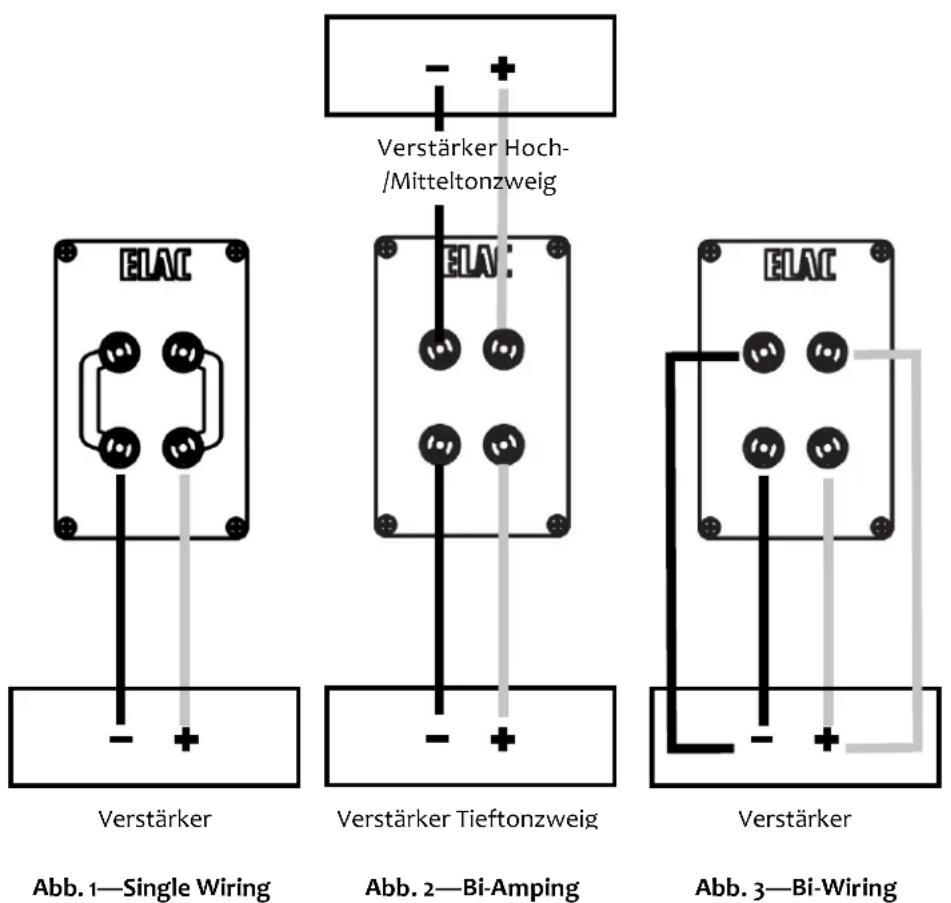

• Vergewissern Sie sich, dass die Plus- und Minuslitzen nach dem Anschluss an die Lautsprecherklemmen nicht miteinander in Kontakt kommen. ELAC Carina Speakers | www.elac.com | Page 3Bi-Amping / Bi-Wiring Viele unserer Lautsprecher bieten die Möglichkeit, den Hoch-/Mitteltonteil und den Bassteil getrennt über zwei Verstärker (Bi-Amping) oder zumindest über getrennte Anschlusskabel (Bi-Wiring) zu betreiben. Hierfür sind diese Lautsprecher mit Doppelterminals ausgerüstet. Die zwei Anschlussbuchsenpaare sind für den Normalbetrieb (mit einer einzigen Zuleitung) (Abb.1) werkseitig mit Kurzschlussbrücken verbunden. Für den Bi-Wiring/Bi-Amping-Betrieb (Abb.2 und Abb.3) sind diese Kurzschlussbrücken zu entfernen. Dabei bleiben die zu den jeweiligen Chassis gehörigen Passivnetzwerke in Funktion, so dass spezielle Filternetzwerke (Frequenzweichen) nicht notwendig sind.

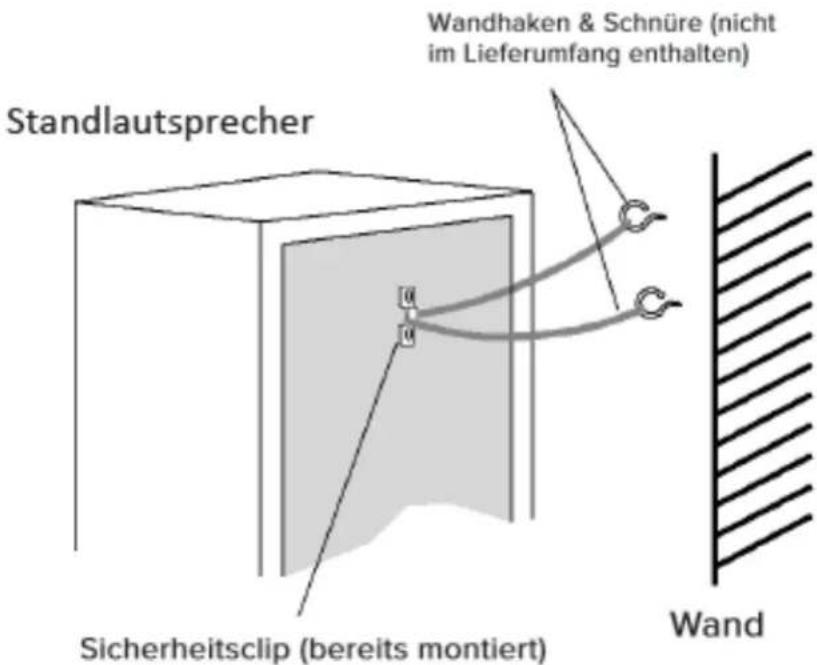

VerstärkerTieftonzweig VerstärkerHoch- /Mitteltonzweig Verstärker Abb.3—Bi-Wiring ELAC Carina Speakers | www.elac.com | Page 4Magnetisch gehaltene Gitter anbringen und entfernen Die Gitter Ihrer Lautsprecher sind so konzipiert, dass sie nach Bedarf abgenommen werden können. Um ein Gitter abzunehmen, halten Sie es an der oberen oder unteren Kante und ziehen Sie es behutsam ab. Um das Gitter wieder aufzusetzen, einfach in seiner richtigen Position am Lautsprecher halten und es wird von den Magneten festgehalten. WICHTIG! Sicherheitsclip bei ELAC Standlautsprechern Bei einigen ELAC Standlautsprechern sind auf der Rückseite der Gehäuse Sicherheitsclips montiert, mit denen diese an der Wand befestigt und damit gegen ein Kippen gesichert werden können. Verwenden Sie in die Wand geschraubte Wandhaken (nicht im Lieferumfang enthalten) und führen Sie eine geeignet dimensionierte Schnur (nicht im Lieferumfang enthalten), um diese Haken und dann durch den Sicherheitsclip. Prüfen Sie anschließend, dass die montierten Haken und die Schnur ein Kippen des Lautsprechers verhindern. VORSICHT: Der Sicherheitsclip ist kein Befestigungsmaterial und daher nicht für eine hängende Wandmontage des Lautsprechers zu verwenden. ELAC übernimmt keine Haftung für Schäden, die auf unsachgemäße Montage/ Installation, ungenügende Tragkraft des Installationsmaterials, unsachgemäßen Gebrauch oder Naturkatastrophen zurückzuführen sind. ELAC Carina Speakers | www.elac.com | Page 5Aufstellung der Lautsprecher Erzielen Sie maximale Leistung und optimale Klangqualität, indem Sie Ihre ELAC Lautsprecher richtig positionieren und anordnen. Obwohl sich Räume in ihrem Auau unterscheiden, bieten Ihnen die folgenden Richtlinien eine Orientierungshilfe, wenn Sie die Lautsprecher für Ihren individuellen Raum konfigurieren. Für das Aufstellen von Lautsprechern gibt es keine „exakten“ Regeln oder Angaben für Begrenzungen, jedoch können die folgenden Anregungen dabei helfen, das für Sie klangliche Optimum zu erreichen. Dabei gilt, die beste Anordnung ist immer diejenige, die für Sie persönlich am besten klingt. Daher empfehlen wir Ihnen zu experimentieren, indem Sie die Position bzw. Ausrichtung der Lautsprecher verändern. Platzieren Sie die Lautsprecher ca. 30 bis 60 cm von Begrenzungen (z.B. Wänden sowie Raumecken) entfernt (Abb. 1). Eine Aufstellung nahe der Seiten- oder Rückwand verstärkt die Basswiedergabe. Wird der Aufstellort jedoch zu nah an einer Wand (bzw. insbesondere zu nah an einer Zimmerecke) gewählt, kann dies zu einem unnatürlichen Klang führen. Ist eine Eckposition unvermeidlich, versuchen Sie, den Lautsprecher so zu positionieren, dass Rückwand- und Seitenwandabstände des Lautsprechers unterschiedlich sind. ELAC Carina Speakers | www.elac.com | Page 6Stereo-Anordnung

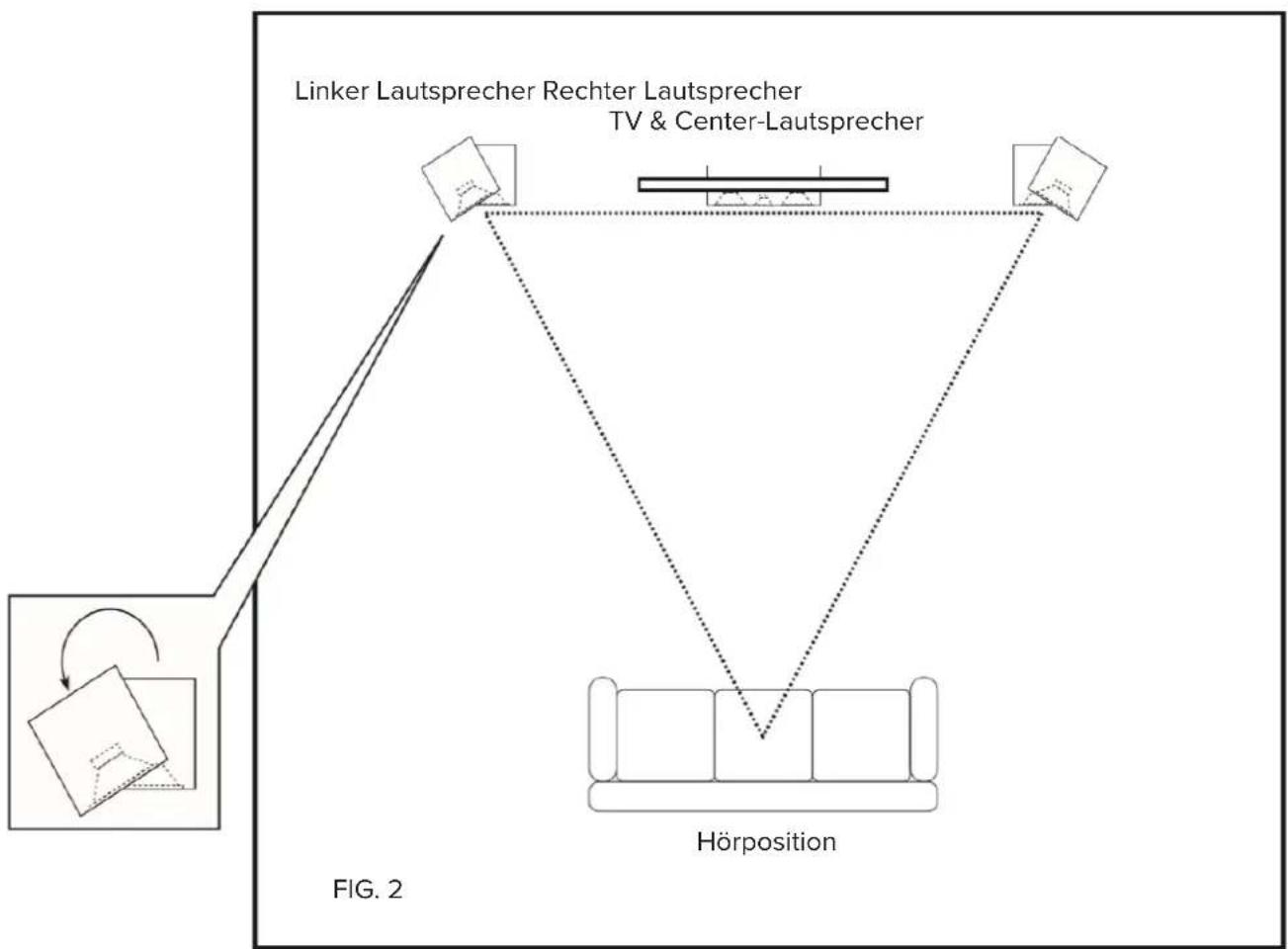

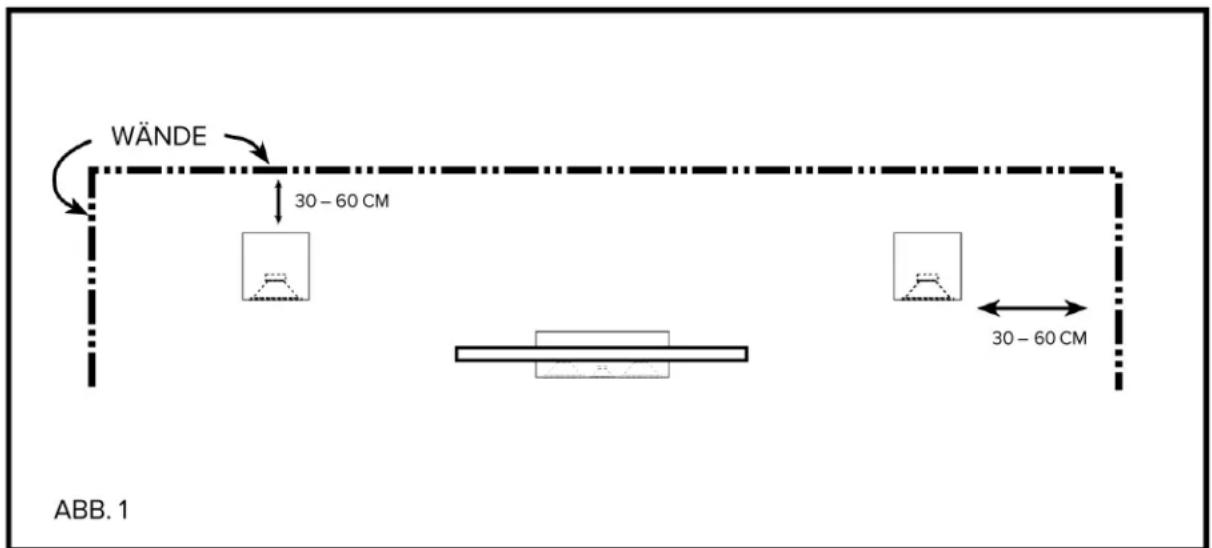

• In der Regel erhalten Sie das beste Ergebnis mit idealer Stereoabbildung und dem lebendigsten Klang, wenn Sie die Lautsprecher so anordnen, dass Ihre bevorzugte Hörposition mit den Lautsprechern ein gleichseitiges Dreieck bildet (Abb. 2). Diese Anordnung gewährleistet das optimale Klangbild.

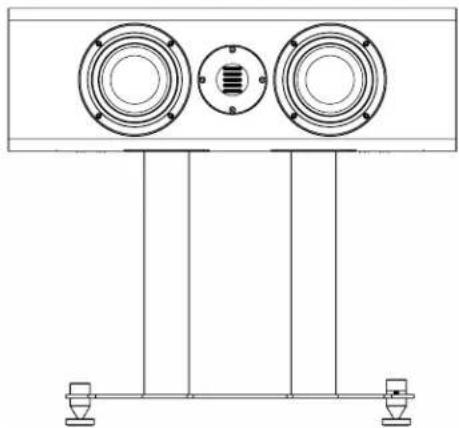

• Wenn sich der rechte und linke Lautsprecher zu weit voneinander entfernt befinden, winkeln Sie diese zur Hörposition hin, um ein fokussiertes, zentraleres Klangbild zu erhalten. Linker Lautsprecher Rechter Lautsprecher TV & Center-Lautsprecher Hörposition FIG. 2 2 KANAL-STEREO- ANORDNUNG ELAC Carina Speakers | www.elac.com | Page 7Anordnung Surround-Sound-Lautsprecher Egal ob Sie Regallautsprecher oder Standlautsprecher verwenden, vermeiden Sie es bei einer 5.1 Kanal- Surround-Konfiguration, die Surround-Lautsprecher vor Ihrer Hörposition aufzustellen. Der Abstand zwischen den Surround-Lautsprechern sollte größer sein als der zwischen den Frontlautsprechern. Darüber hinaus sollten sich die Lautsprecher auf der gleichen Höhe mit den Frontlautsprechern oder etwas höher befinden, um das optimale Surround-Klangfeld zu erhalten. Wie auch bei den Frontlautsprechern müssen Sie möglicherweise ein wenig mit verschiedenen Aufstellpositionen experimentieren, indem Sie die hinteren Surround-Lautsprecher zur Hörzone hin ausrichten. ELAC Carina Speakers | www.elac.com | Page 8Anordnung Center-Lautsprecher ELAC Center-Lautsprecher sind primär für die Wiedergabe von Dialogen konzipiert und sollte über oder unter (Abb. 3) dem Fernseher platziert werden. Richten Sie ihn mittig zum Fernseher aus. Der Lautsprecher sollte sich nach Möglichkeit auf gleicher Höhe wie die Frontlautsprecher befinden, dies erlaubt ein ausgewogeneres akustisches Geschehen. Sollte es nicht möglich sein, den Center-Kanal auf der gleichen Höhe unterzubringen, muss der Center-Lautsprecher ggf. nach oben (falls zu niedrig) bzw. nach unten (falls zu hoch) geneigt werden, um ihn in Richtung Hörzone auszurichten. FIG. 3 ELAC Carina Speakers | www.elac.com | Page 9TECHNISCHE DATEN Model BS243.4 CC241.4 Type 2-way Vented box 3-way Vented box Woofer 1 x Aluminum cone 5-1/4" 2 x Aluminum cone 5-1/4" Midrange N/A N/A Tweeter JET folded ribbon JET folded ribbon Magnetic shielding No No Crossover frequency 2.7kHz 100Hz / 3kHz Frequency range (IEC 268-5) 46Hz - 30kHz 50Hz - 30kHz Sensitivity 85dB/2.83V/1m 87dB/2.83V/1m Recommended amplifier power 30 to 150 wpc 30 to 200 wpc Peak power handling 100W 120W Nominal | Minimum impedance 6 Ohm / 4.8 Ohm 6 Ohm / 4.8 Ohm Finishes Satin Black, Satin White Satin Black, Satin White Accessories included n/a n/a Net Weight 14.73 lbs 22.44 lbs Dimensions (HxWxD) 08.52 x 08.06 x 12.54 08.34 x 07.79 x 24.41 Model FS247.4 Type 2-1/2 way Vented box Woofer 2 x Aluminum cone 5-1/4" Midrange N/A Tweeter JET folded ribbon Magnetic shielding No Crossover frequency 1kHz, 2.7kHz Frequency range (IEC 268-5) 34Hz - 30kHz Sensitivity 87dB/2.83V/1m Recommended amplifier power 30 to 250 wpc Peak power handling 120W Nominal | Minimum impedance 6 Ohm / 4.8 Ohm Finishes Satin Black, Satin White Accessories included Binding post straps, outrigger feet, spikes and discs Net Weight 36.20 lbs Dimensions (HxWxD) 08.52 x 08.06 x 42.07 ELAC Carina Speakers | www.elac.com | Page 10Gewährleistung / Werksgarantie

I. Die folgenden Garantiebestimmungen gelten für innerhalb der Europäischen Union und der Schweiz von

einem autorisierten Fachhändler erworbene Produkte von ELAC, die unter X. dieser Bestimmungen aufgeführt werden.

II. Die folgenden Bestimmungen erweitern die Rechte des Erwerbers und beeinflussen in keiner Weise die nach

der jeweiligen Rechtsordnung zusätzlich bestehenden Rechte wie beispielsweise die Gewährleistungsrechte.

III. Aus den Garantiebestimmungen entstehen Ansprüche nur für diejenigen Käufer, die das betreende Produkt

von einem autorisierten Fachhändler erworben haben. ELAC betreibt ein selektives Vertriebssystem. Wird das Produkt von einem nicht autorisierten Händler erworben, entstehen keine Garantieansprüche. Etwaige Gewährleistungsansprüche gegen den Verkäufer bleiben davon unberührt.

IV. Voraussetzung für die Geltendmachung von Garantieansprüchen ist, dass sich der Käufer innerhalb von drei

Monaten ab Kaufdatum des jeweiligen ELAC-Produktes registrieren lässt. Zur Registrierung ist die Einsendung einer Kopie des Kaueleges innerhalb der oben genannten Drei-Monats- Frist erforderlich. Dies kann auf elektronischem und postalischem Weg erfolgen. Die E-Mail-Adresse von ELAC lautet: [e-mail]. Weitere Kontaktmöglichkeiten unter www.elac.de. Zur Adresse siehe unten. Die Registrierung kann auch insgesamt per Post erfolgen. Dazu muss der Erwerber eine Kopie des Kaueleges an die folgende Adresse versenden: ELAC Electroacustic GmbH Fraunhoferstraße 16 24118 Kiel Deutschland Stichwort: Garantie

V. Die Garantie erstreckt sich nur auf Material-, Konstruktions- oder Verarbeitungsmängel.

VI. Die Garantie erstreckt sich nicht auf Schäden, die auf grobe Behandlung oder unsachgemäßen Gebrauch

zurückzuführen sind oder auf natürliche oder übliche Abnutzungen. Die Garantie erstreckt sich nicht auf optisch uneinheitliche Furnierstruktur oder Verfärbungen des Furniers, da es sich hierbei um natürliches Material handelt. Die Garantie erstreckt sich auch nicht auf sonstige Ereignisse, die nicht im zumutbaren Bereich von ELAC liegen. Die Garantie erstreckt sich nicht auf Mängel, die in Verbindung mit anderen Produkten auftreten, die nicht von ELAC hergestellt wurden oder in sonstiger Weise durch nicht bestimmungsgemäßen Gebrauch auftreten. Auf die sachgerechte Bedienung gemäß der den Produkten beiliegenden Bedienungsanleitung wird ausdrücklich hingewiesen. Die Garantie erstreckt sich nicht auf Mängel, die durch unsachgemäßes Aufstellen oder unsachgemäße Lagerung entstehen. Unsachgemäß ist beispielsweise das Aufstellen oder die Lagerung in feuchter Umgebung oder in einer Umgebung, in welcher das Produkt extremen Temperaturen und/oder Temperaturschwankungen, Oxidation oder Korrosion ausgesetzt ist. Mängel, die durch Verschütten von Flüssigkeiten oder Nahrungsmitteln oder sonstige chemische Substanzen an die Produkte gelangen und auf sie einwirken, sind von der Garantie ebenfalls nicht umfasst. ELAC Carina Speakers | www.elac.com | Page 11VII. Die Garantie erlischt, wenn das Produkt nicht durch ELAC oder einen autorisierten Fachhändler geönet, verändert oder repariert wird. Die Garantie erlischt, wenn die Seriennummer entfernt oder unleserlich gemacht wird.

VIII. Material-, Konstruktions- oder Verarbeitungsmängel werden innerhalb der Garantiefrist von ELAC oder

von einem autorisierten Fachhändler des Landes, in welchem das Produkt erworben wurde, kostenlos behoben. Dies geschieht innerhalb einer wirtschaftlich angemessenen Frist. Nach Ermessen von ELAC oder des autorisierten Fachhändlers kann die Garantieleistung auch in einem Austausch des betroenen Produktes erfolgen. Soweit baugleiche Produkte nicht mehr verfügbar sind, kann ein Austausch in Form eines anderen Produktes erfolgen, welches der gleichen Preis- und Qualitäts-Klasse entspricht. Das Eigentum der ausgetauschten Ersatzteile oder der ausgetauschten Produkte geht auf ELAC über.

IX. Eine Bemängelung muss innerhalb der Garantiezeit gegenüber ELAC oder einem autorisierten Fachhändler

innerhalb angemessener Frist nach Entdeckung des Mangels bekanntgegeben werden. Im Garantiefall muss ELAC oder dem autorisierten Fachhändler das bemängelte Produkt und eine Kopie des Original-Kaueleges übergeben werden. Aus diesen Belegen müssen sich folgende Informationen ergeben: a) Name und Adresse des Fachhändlers b) Datum und Ort des Kaufes c) Artikelbezeichnung, Produkttyp und Seriennummer Zur Bearbeitung des Garantiefalles und Rücksendung etwaig reparierter oder ausgetauschter Produkte ist eben- falls die Angabe des Namens und der Adresse des Käufers erforderlich. Versandadresse für Rücksendungen: ELAC Electroacustic GmbH Fraunhoferstraße 16 24118 Kiel Deutschland Informationen über die autorisierten Fachhändler erfahren Sie auch über die Homepage www.elac.de. Für den Fall einer Bearbeitung eines nicht unter diese Bedingungen fallenden Produktes, kann ELAC dem An- spruchsteller eine angemessene Bearbeitungsgebühr in Rechnung stellen.

X. Die Garantiefrist beginnt mit Auslieferung des Produktes an den erstmaligen Endkunden.

Die Garantiefrist beträgt für alle Produkte der ELAC Electroacustic GmbH: 2 Jahre gesetzliche Gewährleistung. Sie verlängert sich um drei weitere Jahre Werksgarantie (ein weiteres Jahr bei Aktivboxen, Aktivsubwoofern, SurroundSets und Aktivelektronik), wenn sich der Käufer bei ELAC registrieren läßt.

XI. Diese Herstellergarantie ist die einzige Garantie, welche ELAC für ihre Produkte gewährt. Sie geht allen

sonstigen, mündlichen oder schriftlichen Garantiebedingungen vor. Eine Garantieleistung bewirkt keine Ver- längerung der Garantiefrist und setzt auch keine neue Garantiefrist in Gang. Die Haftung ist auf den Wert des Produktes beschränkt. ELAC haftet nicht für weitere eintretende Schäden oder Verluste direkter oder indirekter Art. Dies gilt nicht für Schäden, welche aufgrund Vorsatzes oder grober Fahrläs- sigkeit durch ELAC herbeigeführt wurden. ELAC Carina Speakers | www.elac.com | Page 12ELAC AMERICAS LLC.
