Intitulé	Valeur / Description
Type de réfrigérateur	Réfrigérateur combiné
Capacité totale	Environ 500 litres
Dimensions (HxLxP)	178 x 90 x 70 cm
Classe énergétique	A++
Système de refroidissement	Froid ventilé
Nombre de tiroirs	3 tiroirs dans le congélateur
Éclairage intérieur	LED
Fonctionnalités supplémentaires	Contrôle de température numérique, alarme de porte ouverte
Entretien	Dégivrage automatique
Sécurité	Système de verrouillage de porte
Garantie	2 ans

FOIRE AUX QUESTIONS - DRR24980RAP Dacor

Le réfrigérateur Dacor DRR24980RAP ne refroidit pas correctement. Que faire ?

Vérifiez que le réfrigérateur est branché et que la prise fonctionne. Assurez-vous que la température est correctement réglée. Nettoyez les bobines du condenseur et vérifiez que les portes ferment correctement.

Il y a de la glace qui s'accumule dans le réfrigérateur. Que dois-je faire ?

Vérifiez que le joint de la porte est en bon état et scelle correctement. Dégivrez le réfrigérateur si nécessaire et assurez-vous que le drain de dégivrage n'est pas obstrué.

Le réfrigérateur fait des bruits étranges. Qu'est-ce qui se passe ?

Des bruits de fonctionnement peuvent être normaux, mais si les bruits sont forts ou inhabituels, vérifiez que le réfrigérateur est de niveau et qu'il ne touche pas d'autres objets. Contactez le service client si le problème persiste.

Comment nettoyer l'intérieur du réfrigérateur Dacor DRR24980RAP ?

Débranchez le réfrigérateur avant de le nettoyer. Utilisez un mélange d'eau tiède et de bicarbonate de soude pour nettoyer les surfaces intérieures. Évitez les nettoyants abrasifs qui pourraient endommager les surfaces.

Comment réinitialiser le réfrigérateur Dacor DRR24980RAP ?

Pour réinitialiser, débranchez le réfrigérateur pendant environ 5 minutes, puis rebranchez-le. Cela peut aider à résoudre certains problèmes électroniques.

Les lumières intérieures du réfrigérateur ne s'allument pas. Que faire ?

Vérifiez d'abord l'ampoule. Si elle est brûlée, remplacez-la. Si l'ampoule est en bon état, vérifiez le fusible ou le disjoncteur de votre domicile.

Le distributeur d'eau ne fonctionne pas. Que dois-je vérifier ?

Assurez-vous que le réfrigérateur est bien connecté à l'alimentation en eau. Vérifiez que le filtre à eau est propre et remplacez-le si nécessaire.

Comment régler la température de mon réfrigérateur Dacor DRR24980RAP ?

Utilisez le panneau de contrôle situé à l'intérieur du réfrigérateur pour ajuster la température. Référez-vous au manuel d'utilisation pour les réglages spécifiques recommandés.

MODE D'EMPLOI DRR24980RAP Dacor

UPP : 10 ea / LOW : 10 ea

UPP : 10 ea / LOW : 10 ea

English44

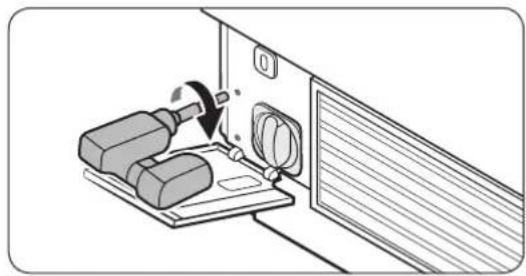

Instructions d'installation

Réfrigérateur encastré Modernist

DRR24/30/36*, DRZ18/24/30/36*

Table des matières

Avant de commencer... 4

Important 4

Informations relatives au service client 5

En cas de besoin... 5

Consignes importantes relatives à la sécurité 6

Avertissement concernant la proposition 65 de l'État de la Californie (États-Unis uniquement) 6 Consignes de sécurité générales 7

Consignes et avertissements de sécurité 11

Sécurité lors de l'installation 11

Spécifications relatives à l'installation 13

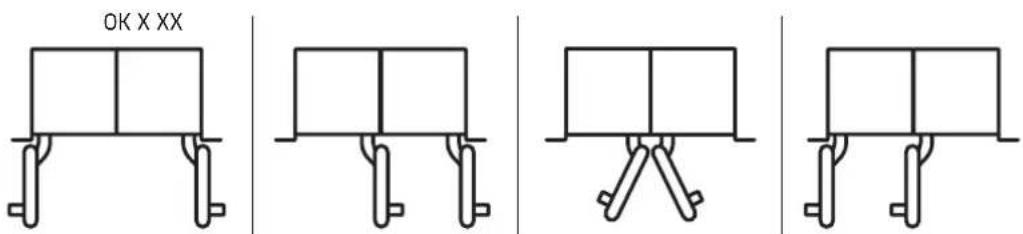

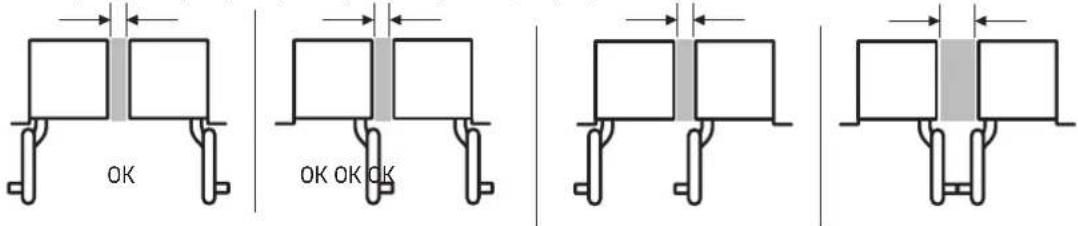

Options d'installation 14

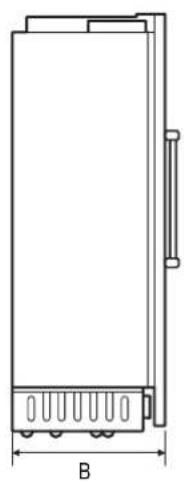

Caractéristiques techniques de l'appareil 15

Caractéristiques techniques du panneau personnalisé 16 Caractéristiques techniques de la poignée 17

Installation 18

Exigences relatives à l'installation 19

Préparation à l'installation 19 Mise à la terre du réfrigérateur 22 Conditions relatives à la pression de l'eau 23 Raccordement de l'alimentation en eau principale 24 Conditions spécifiques à l'armoire 25

Français2

Instructions d'installation 26

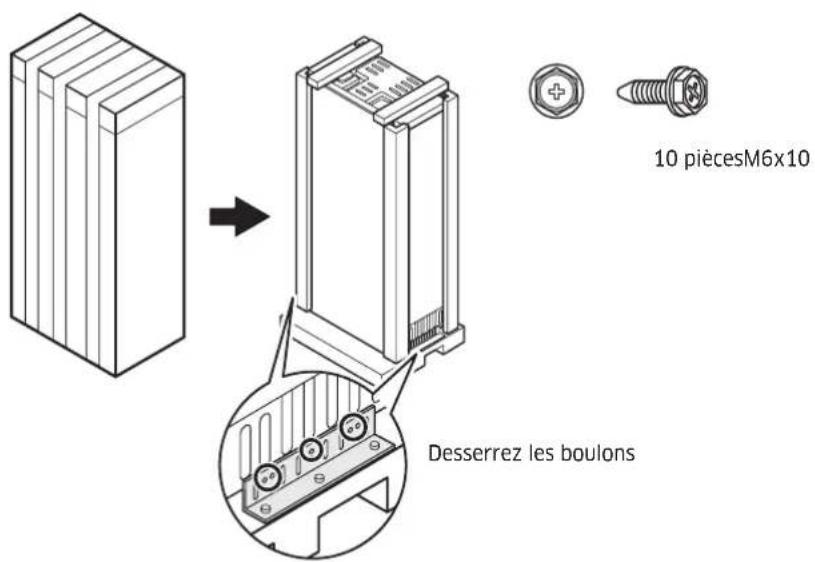

1. Déballage du réfrigérateur 26
2. Déplacement du réfrigérateur 27
3. Préparation à l'installation 28

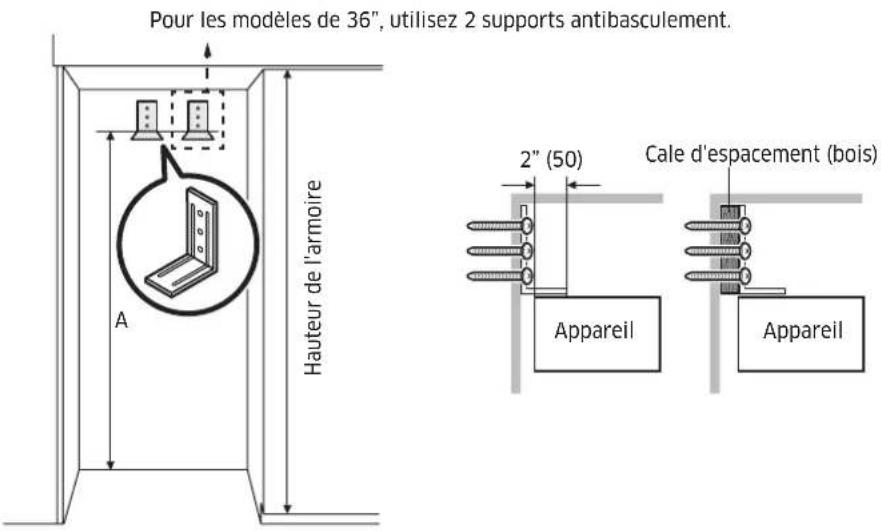

4. Fixation du support antibasculement 28

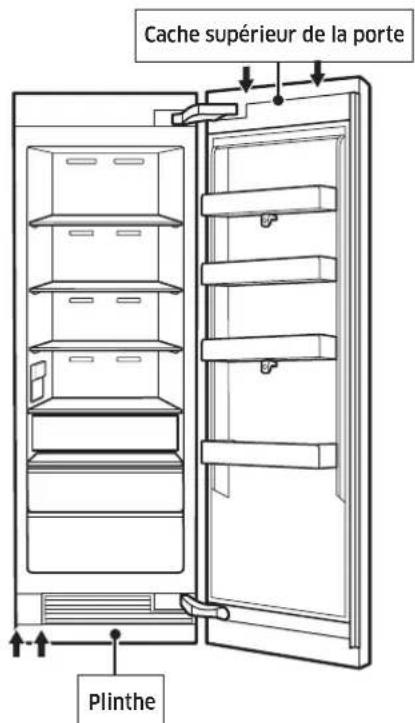

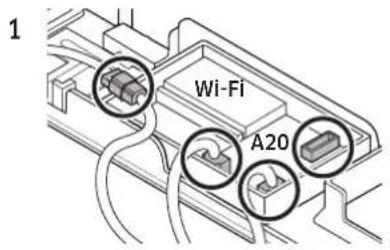

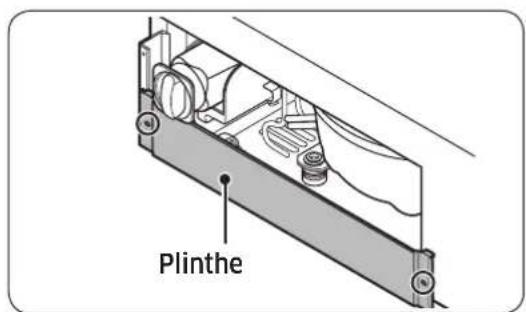

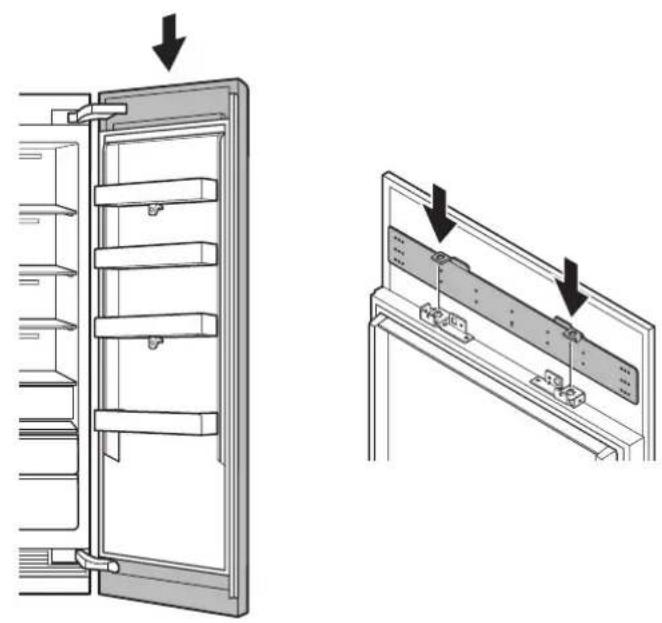

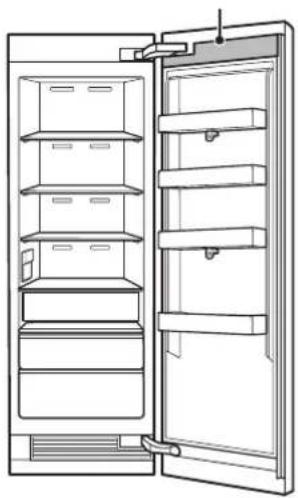

5. Retrait du cache supérieur de la porte, plinthe 31

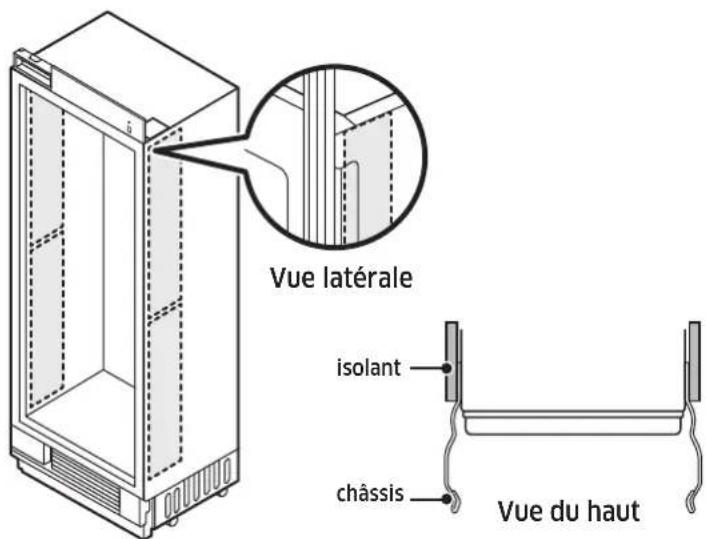

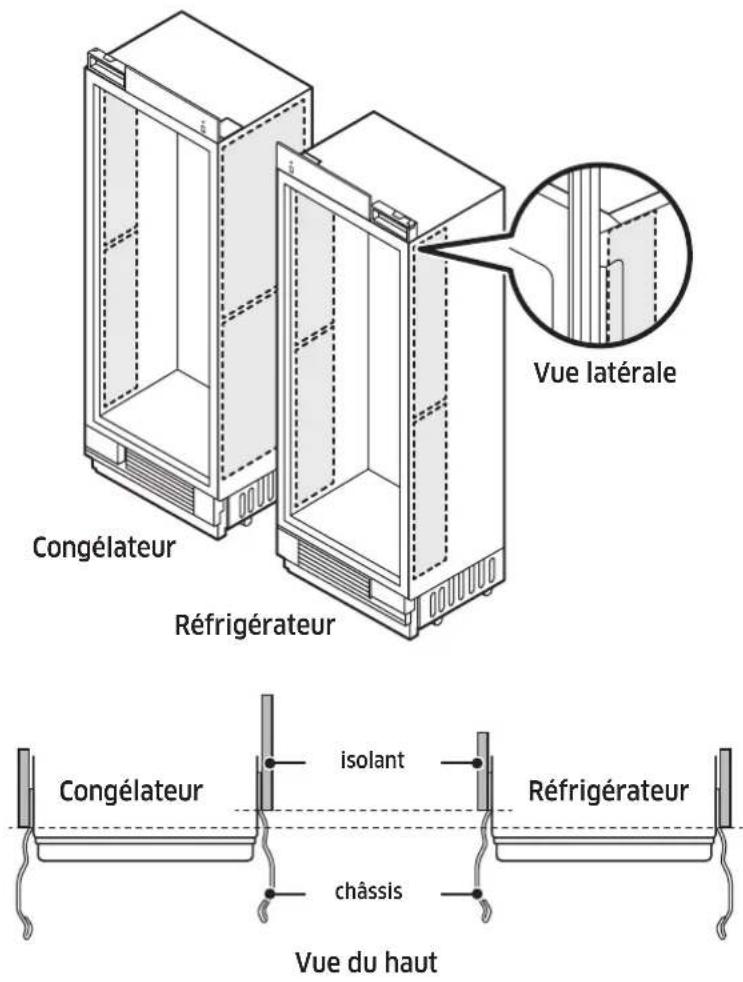

6. Fixation des isolants côté congélateur ou réfrigérateur 34

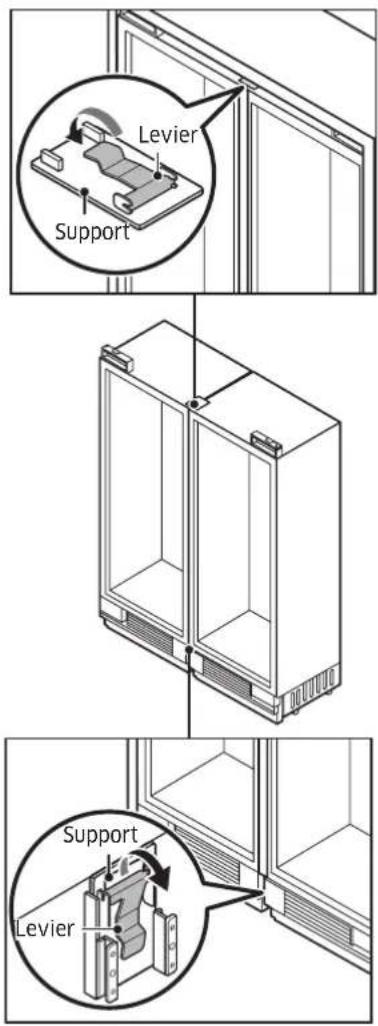

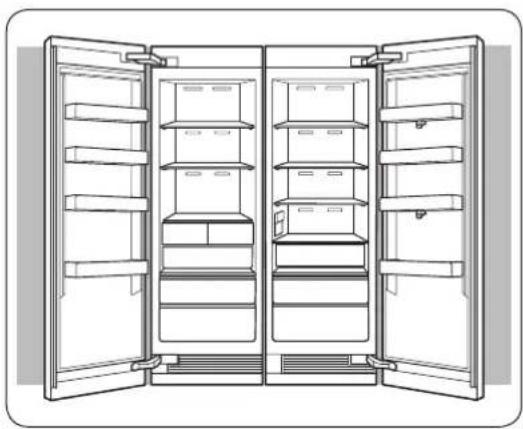

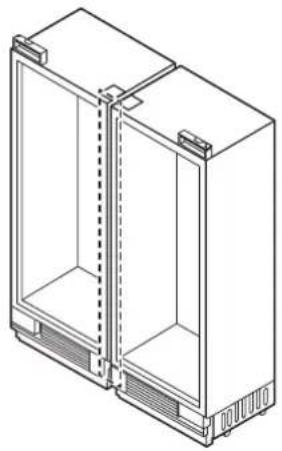

7. Installation côte à côte (paire) 35

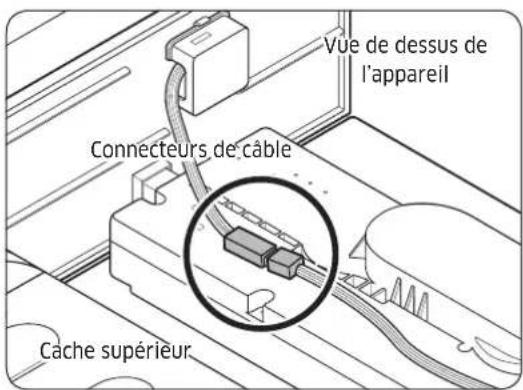

8. Fixer le cache supérieur du réfrigérateur 38

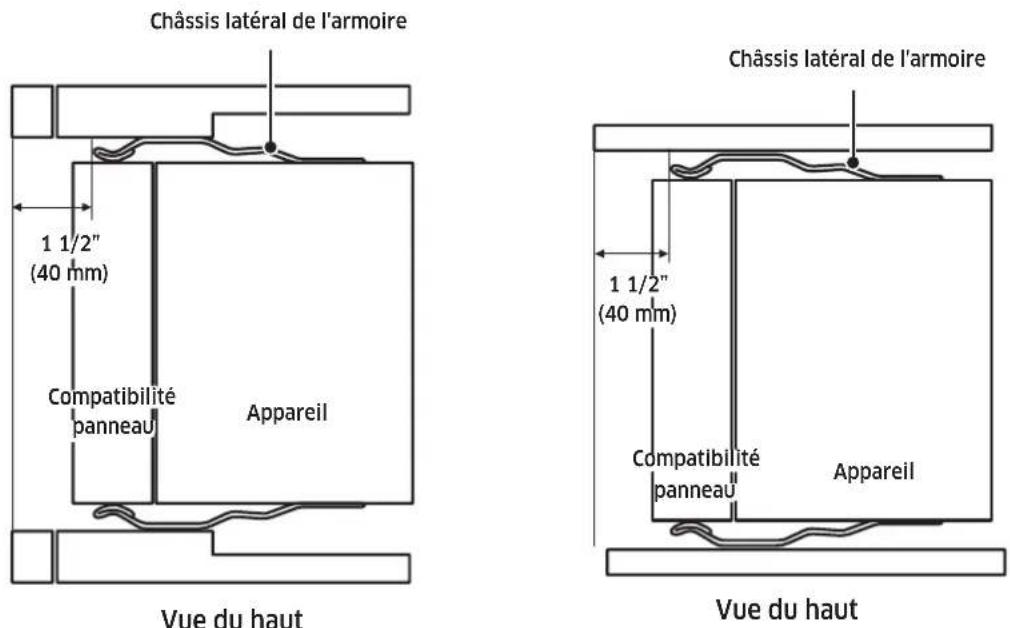

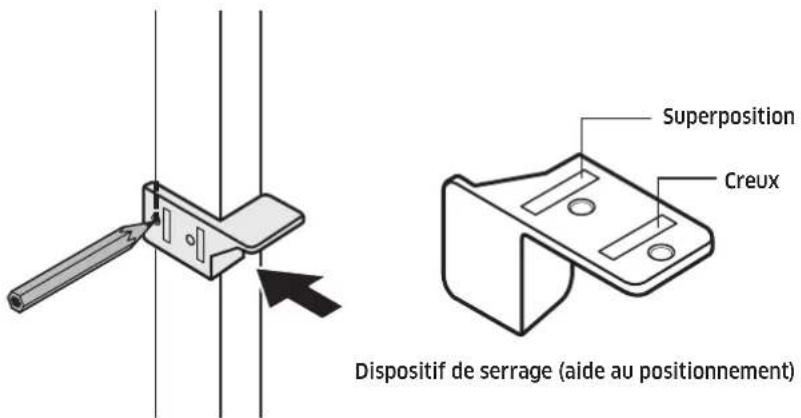

9. Placer le réfrigérateur dans son caisson 39

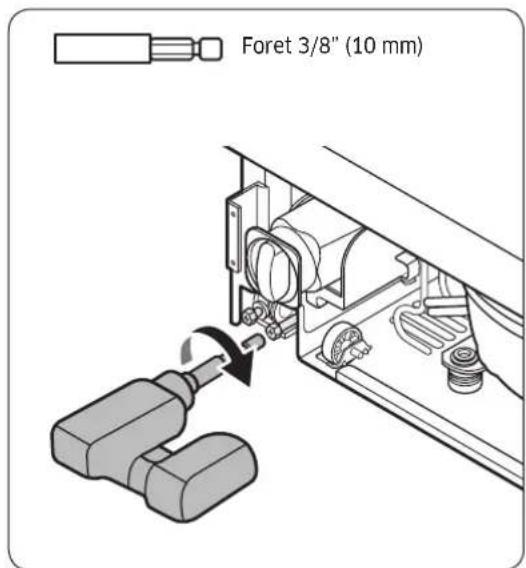

10. Mise à niveau du réfrigérateur 41

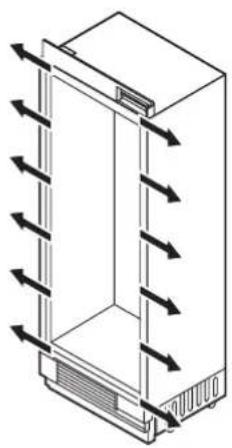

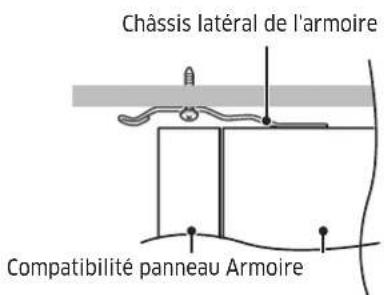

11. Fixation du réfrigérateur 42

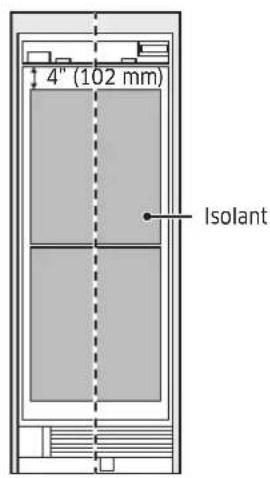

12. Fixation de l'isolation du panneau avant 43

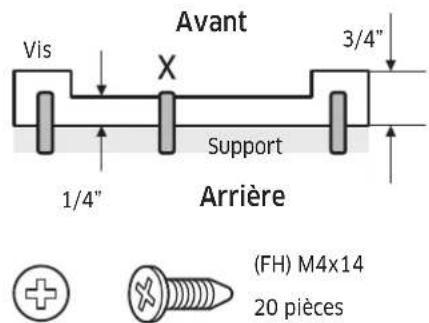

13. Fixation des supports du panneau personnalisé de la porte 43

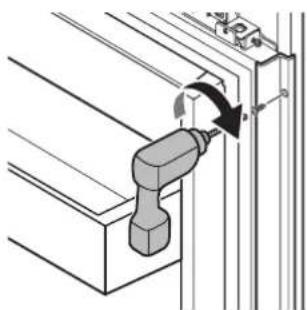

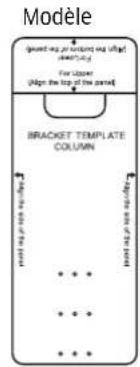

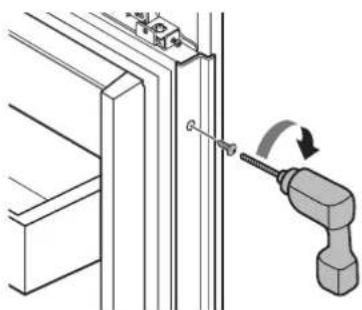

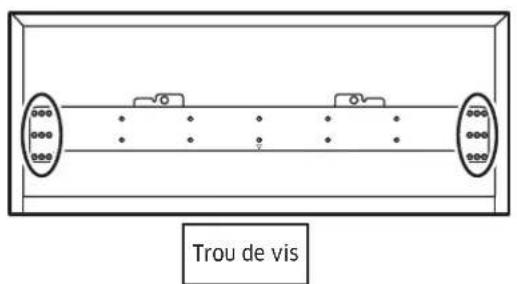

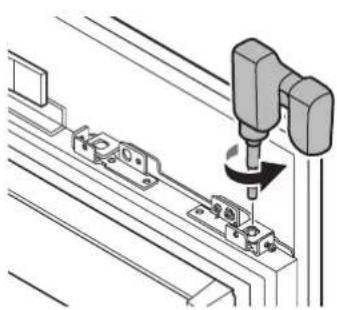

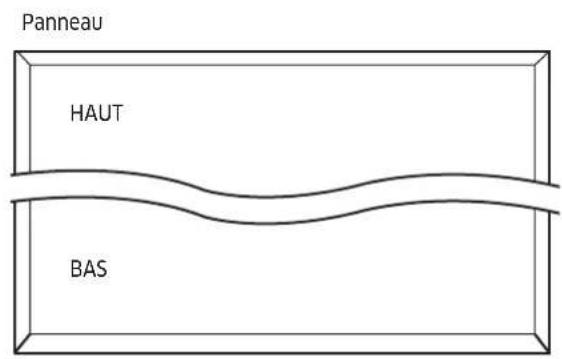

14. Fixation d'un panneau personnalisé 45

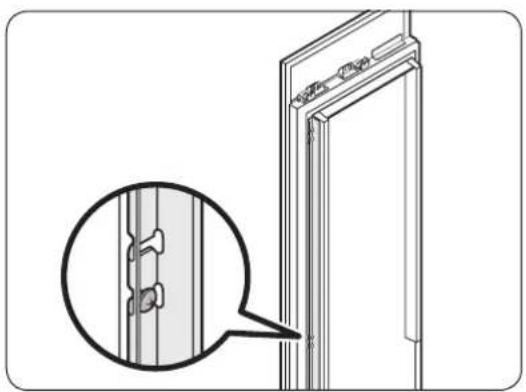

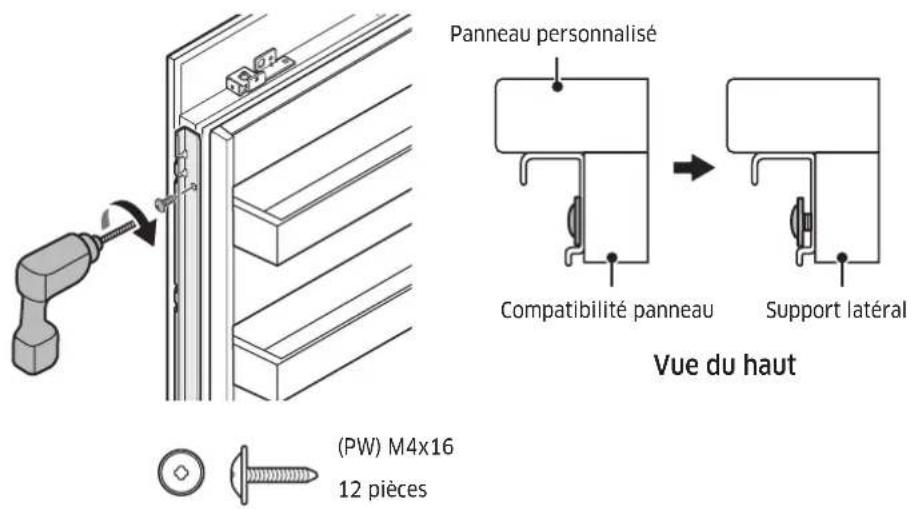

15. Préparation du panneau pour l'ajuster 46

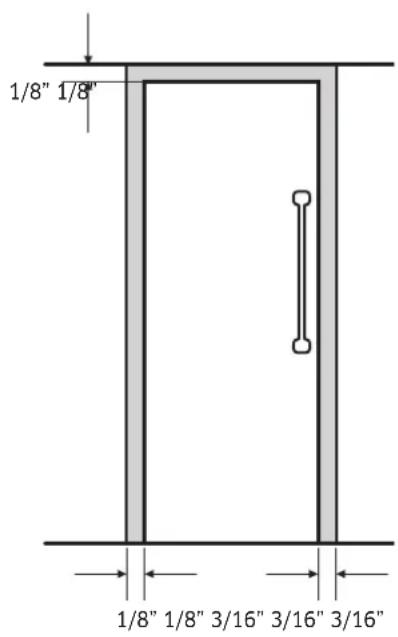

16. Alignement du panneau 47
17. Fixation des caches intérieurs de la porte 50

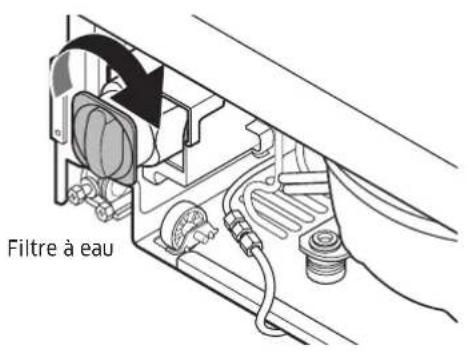

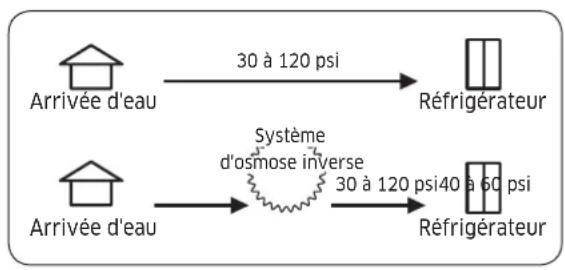

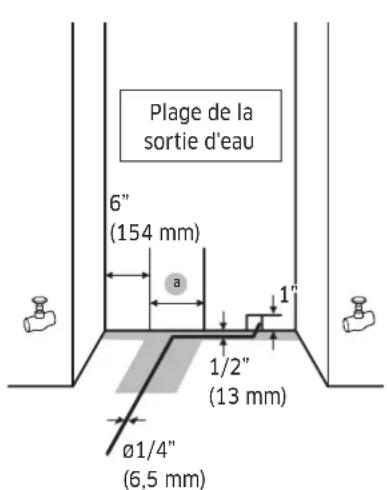

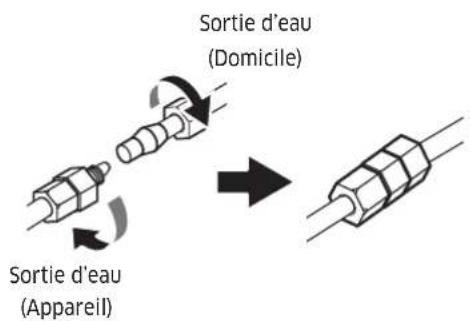

18. Raccordement de la conduite d'eau 52

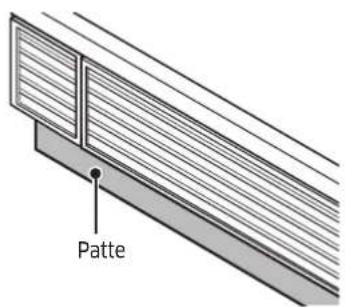

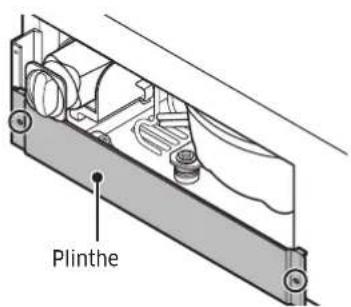

19. Fixation de la plinthe et de la patte (en option) 53

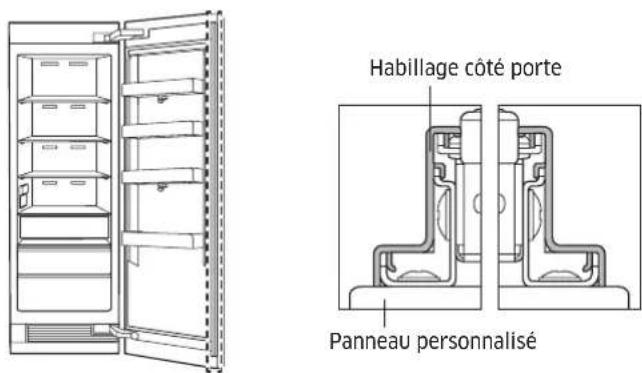

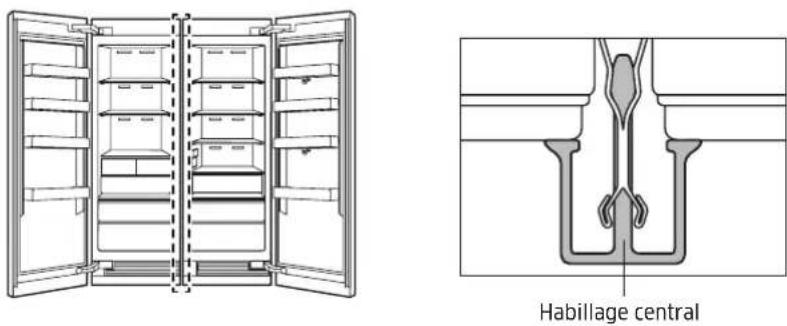

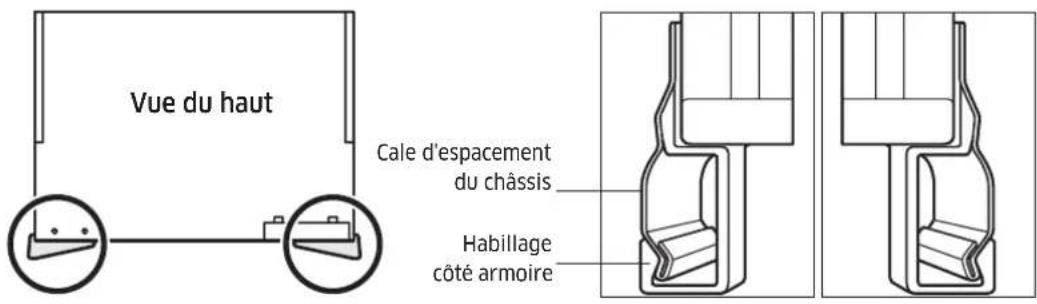

20. Fixation de l'habillage du réfrigérateur 54

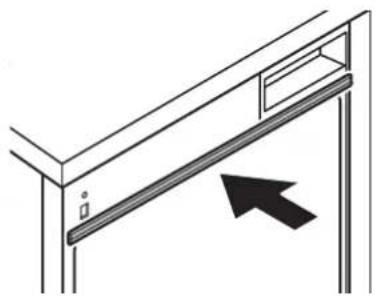

21. Fixation du cache supérieur de l'habillage 55
22. Retrait de l'emballage intérieur 55

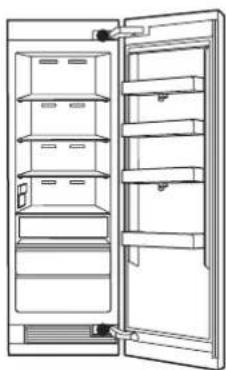

23. Ajustement du ressort de la porte 55

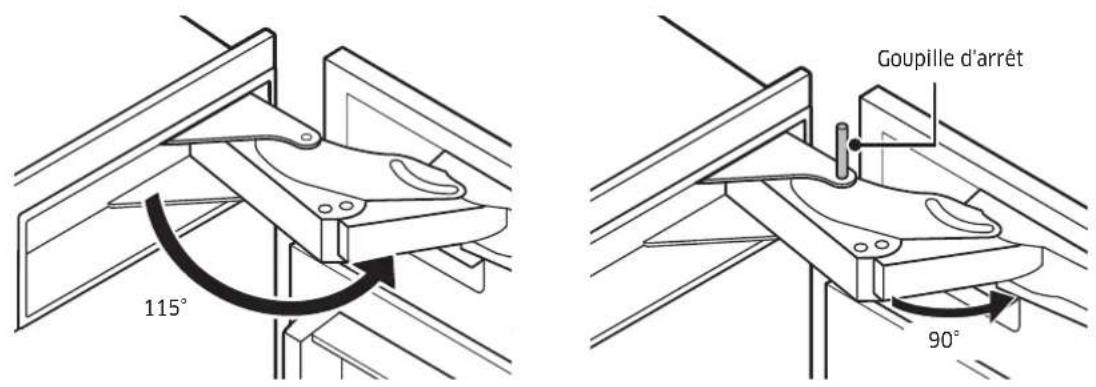

24. Ajustement de l'angle d'ouverture de la porte 56
25. Nettoyage 56
26. Liste de vérifications pour l'installation 57

Français 3

Avant de commencer...

Important

- La conception générale et/ou les accessoires peuvent varier d'un modèle à un autre.

Installateur

• Par mesure de sécurité et pour atténuer les problèmes, lisez attentivement ce manuel, dans son intégralité, avant de procéder à l'installation. L'utilisateur doit pouvoir consulter ce manuel.
• Notez les numéros de série/modèle de l'appareil dans ce manuel à titre de référence pour l'entretien/maintenance.
• Les numéros de série/modèle figurent sur l'étiquette de données dans le compartiment du réfrigérateur.

Utilisateur

- Conservez ce manuel afin vous puissiez vous y référer ultérieurement, tout comme les techniciens, le personnel de service, etc.

CONSERVEZ CES INSTRUCTIONS

Français4

Informations relatives au service client

En cas de besoin...

Pour toute question ou tout problème relatif à l'installation, contactez votre revendeur Dacor® ou l'équipe du service client Dacor. Si votre appareil Dacor est sous garantie, appelez le service différencié Dacor. Préparez les numéros de série/modèle de votre appareil avant d'appeler. (Ces numéros figurent sur l'étiquette de données du montant droit de la porte à l'intérieur du réfrigérateur.)

Service différencié Dacor (réparations sous garantie uniquement)

Téléphone : [phone] ex. 2822 (États-Unis et Canada) du lundi au vendredi, de 06 h 00 à 16 h 00 (heure du Pacifique)

Téléphone : [phone] ex. 2813 (États-Unis et Canada) du lundi au vendredi, de 06 h 00 à 17 h 00 (heure du Pacifique) Site Web : www.dacor.com

Toutes les spécifications peuvent être modifiées sans préavis. Dacor n'est pas responsable des changements apportés aux spécifications.

© 2017 Dacor, tous droits réservés.

CONSERVEZ CES INSTRUCTIONS

Français 5

Consignes importantes relatives à la sécurité

Les Consignes importantes relatives à la sécurité et les avertissements fournis dans les présentes instructions ne sont pas destinés à traiter tous les problèmes et conditions possibles pouvant survenir.

Faites preuve de bon sens et de précaution lors de l'installation, de la maintenance ou de l'utilisation de cet appareil ou de tout autre.

Prenez toujours contact avec l'équipe de service client Dacor en cas de problèmes ou de conditions que vous ne comprenez pas. Voir Informations relatives au service client.

Étiquettes et symboles de sécurité

Ces alertes ont pour but d'attirer votre attention sur des éléments importants dans le manuel. Dès lors que vous voyez ces symboles ou étiquettes, lisez attentivement le message correspondant avant de poursuivre.

! DANGER

Dangers immédiats qui PROVOQUERONT des blessures graves voire mortelles.

⚠ AVERTISSEMENT

Pratiques dangereuses ou risquées qui POURRAIENT PROVOQUER des blessures graves voire mortelles.

ATTENTION

Pratiques inadaptées ou dangereuses qui SERAIENT SUSCEPTIBLES DE PROVOQUER des blessures légères ou des dommages matériels.

Avertissement concernant la proposition 65 de l'État de la Californie (États-Unis uniquement)

AVERTISSEMENT : Cet appareil contient des produits chimiques connus de l'État de la Californie pour causer le cancer et des anomalies congénitales ou des effets nocifs sur la reproduction.

CONSERVEZ CES INSTRUCTIONS

Français6

⚠ AVERTISSEMENT : gaz réfrigérant R600a

Cet appareil contient du réfrigérant isobutane (R-600a), un gaz naturel présentant une compatibilité écologique élevée, mais qui est aussi inflammable. Veuillez respecter les consignes de sécurité suivantes :

• Lorsque vous manipulez, installez et utiliser l'appareil, veillez à éviter d'endommager le tube du réfrigérant.
• L'entretien doit être effectué par un membre du personnel d'entretien autorisé par le fabricant et les pièces des composants doivent être remplacées par des composants autorisés par le fabricant.
• Les produits de réfrigération contiennent des réfrigérants devant être retirés préalablement à la mise au rebut de l'appareil, conformément aux lois fédérales.
• N'obstruez pas les orifices de ventilation à l'intérieur de l'appareil ou de son caisson ou à l'intérieur de la structure encastrée.
• Afin d'éviter la création d'un mélange gaz-air inflammable lorsqu'une fuite se produit dans le circuit frigorifique, la taille de la pièce où l'appareil peut être placé doit être déterminée en fonction de la quantité de gaz réfrigérant utilisée. La pièce doit avoir un volume de 35,3 pi ^3 pour chaque 8 g de gaz réfrigérant R-600a à l'intérieur de l'appareil.
• L'emplacement choisi pour l'installation ne doit pas être exposé à la lumière directe du soleil et ne doit pas être placé à proximité d'une source de chaleur ou d'un autre appareil électrique, par exemple d'une cuisinière, d'un four, d'une plaque chauffante ou encore d'un radiateur.
• Pour des raisons de sécurité, si vous utilisez deux produits côte à côté, assurez-vous d'utiliser des produits certifiés dans les atmosphères contenant des gaz explosifs.
• N'utilisez pas de dispositifs mécaniques ou autres pour accélérer le processus de dégivrage.
• N'endommagez pas le circuit de réfrigération.
• N'utilisez pas d'appareils électriques à l'intérieur du compartiment de stockage des aliments de l'appareil.

Consignes de sécurité générales

! DANGER

IMPORTANT :

Afin d'éviter que des enfants ne s'étouffent ou ne se retrouvent coincés lors de la mise au rebut d'un appareil usé :

• Retirez les portes.
• Ne retirez pas les grilles afin que les enfants ne puissent pas facilement monter dans le réfrigérateur.

CONSERVEZ CES INSTRUCTIONS

Français 7

Consignes importantes relatives à la sécurité

• Coupez les broches de la fiche d'alimentation et jetez-les.
• Débranchez le câble d'alimentation et mettez-le au rebut séparément de l'appareil usé.

Afin d'éviter tout risque d'explosion ou d'incendie, ne stockez pas et n'utilisez pas de vapeurs et de liquides combustibles, inflammables ou explosifs (tels que de l'essence) à l'intérieur ou à proximité de cet appareil ou de tout autre. Conservez également tous les éléments qui risquent d'exposer (aérosols par exemple) à distance des brûleurs de table de cuisson, des fours et des hottes. Ne stockez pas de matériaux inflammables ou explosifs dans des meubles ou des endroits adjacents.

AVERTISSEMENT

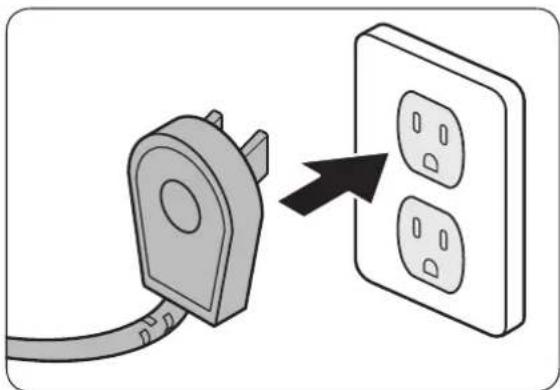

IMPORTANT : Cet appareil est équipé d'une fiche électrique de mise à la terre à 3 broches pour protéger contre les risques de chocs électriques. Elle doit être branchée dans une prise électrique de mise à la terre dédiée. Si seule une prise électrique à 2 broches est disponible, il incombe au client de la remplacer par une prise électrique de mise à la terre à 3 broches dédiée et adaptée.

• N'entortillez pas et ne pincez pas le cordon d'alimentation de l'appareil.
• Ne débranchez jamais l'appareil en tirant sur le cordon d'alimentation.
• Maintenez toujours fermement la fiche pour la débrancher de la prise électrique.
• Débranchez l'appareil lorsque vous ne l'utilisez pas.
• N'installez pas, ne réparez pas, ne modifiez pas et ne remplacez pas toute pièce de l'appareil, sauf mention contraire indiquée dans les documents d'accompagnement.
• Toutes les autres opérations d'entretien doivent être effectuées par un technicien de service qualifié.

NE coupez pas ou ne retirez pas la troisième broche (de mise à la terre) du cordon d'alimentation.

N'utilisez pas de fiche d'adaptation.

N'utilisez pas un cordon d'alimentation effiloché ou endommagé.

NE branchez pas l'appareil à une rallonge. Maintenez le cordon d'alimentation éloigné des surfaces chauffées.

REMARQUE

• Utilisation d'une prise électrique de mise à la terre.
• L'utilisation d'un disjoncteur différentiel de fuite à la terre (DDFT) n'est pas recommandée.

CONSERVEZ CES INSTRUCTIONS

Français8

⚠ AVERTISSEMENT

Pour réduire le risque d'incendie, de choc électrique, de blessures graves ou de mort lors de l'utilisation de votre appareil, suivez les consignes de sécurité de base, ainsi que les suivantes :

Si vous recevez un appareil endommagé, contactez immédiatement votre revendeur ou constructeur. N'installez pas ou n'utilisez pas un appareil endommagé.

Assurez-vous que cet appareil a été correctement installé conformément aux instructions d'installation.

Assurez-vous d'installer les prises en fonction de l'alimentation électrique.

L'équipement de réfrigération et les réfrigérants doivent être mis au rebut de façon appropriée par un professionnel et conformément aux lois et réglementations locales visant à protéger l'environnement. Cela s'applique à votre appareil usé et à votre nouvelle unité une fois que celle-ci aura atteint la fin de sa durée de vie. NE mettez pas l'appareil au rebut dans une décharge ou avec les déchets urbains. Contactez les déchetteries locales pour vous renseigner sur la mise au rebut des déchets recyclables.

Lorsque vous manipulez, déplacez, utilisez ou mettez au rebut l'appareil, veillez à ne pas endommager le système de réfrigération.

N'installez pas ou n'utilisez pas l'appareil en extérieur ou dans un endroit humide. Cet appareil n'est pas destiné à être installé dans un véhicule ou bateau de plaisance.

Mettez les emballages hors de portée des enfants. Ils pourraient s'étouffer avec les sacs et les sachets en plastique.

Branchez cet appareil à un circuit 115 V, 15 A contrôlé par un disjoncteur ou un fusible. Cet appareil doit disposer de son propre circuit de mise à la terre séparé.

N'entortillez pas et ne pincez pas le cordon d'alimentation de l'appareil. Ne débranchez jamais l'appareil en tirant sur le cordon d'alimentation. Maintenez toujours fermement la fiche pour la débrancher de la prise électrique.

Débranchez l'appareil lorsque vous ne l'utilisez pas.

N'installez pas, ne réparez pas, ne modifiez pas et ne remplacez pas toute pièce de l'appareil, sauf mention contraire indiquée dans les documents d'accompagnement. Toutes les autres opérations d'entretien doivent être effectuées par un technicien de service qualifié.

Avant d'effectuer toute opération d'entretien, coupez l'alimentation sur le tableau du disjoncteur.

CONSERVEZ CES INSTRUCTIONS

Français 9

Consignes importantes relatives à la sécurité

Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris des enfants) ayant des capacités physiques ou sensorielles réduites, ou ayant un manque d'expérience et de connaissances, à moins qu'elles ne soient surveillées par une personne responsable de leur sécurité. Les enfants doivent être surveillées par mesure de sécurité.

Ne permettez à personne, y compris à des enfants, de s'asseoir ou de grimper sur toute pièce de l'appareil, y compris la porte. Le non-respect de cette consigne peut entraîner des dommages et des blessures importants, voire la mort.

Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant ou un technicien de service qualifié par mesure de sécurité. Ne trafiquez pas les commandes.

Nettoyer régulièrement cet appareil conformément aux instructions de la section Entretien et nettoyage du manuel d'utilisation. Nettoyez régulièrement le bac à glaçons ou le tiroir.

Lorsque le congélateur est en marche, ne touchez pas les surfaces internes en inox si vous avez les mains mouillées ou humides car votre peau pourrait rester coller aux surfaces très froides.

N'utilisez aucun type d'équipement électrique à l'intérieur des compartiments du réfrigérateur ou du congélateur

N'obstruez pas les orifices de ventilation de l'appareil.

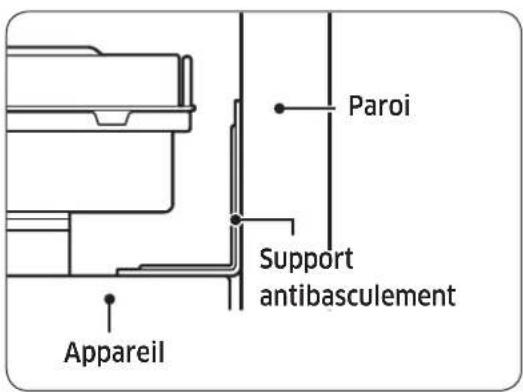

Afin d'éviter que l'appareil ne bascule, il est impératif de fixer l'appareil au mur avec les deux supports antibasculement fournies.

N'utilisez cet appareil que conformément à l'usage auquel il est destiné : conserver des aliments et des boissons. Il n'est pas destiné à un usage commercial ou industriel.

Lorsque vous installez le boîtier des composants électriques, vérifiez si celui-ci est endommagé ou non par un choc électrique.

Ouvrez et tenez la poignée lorsque vous ouvrez et fermez la porte.

Lorsque vous ouvrez et fermez la porte, veillez à ne pas mettre vos mains dans le seuil.

CONSERVEZ CES INSTRUCTIONS

Français10

Consignes et avertissements de sécurité

Sécurité lors de l'installation

Emplacement et sécurité lors de l'installation

AVERTISSEMENT

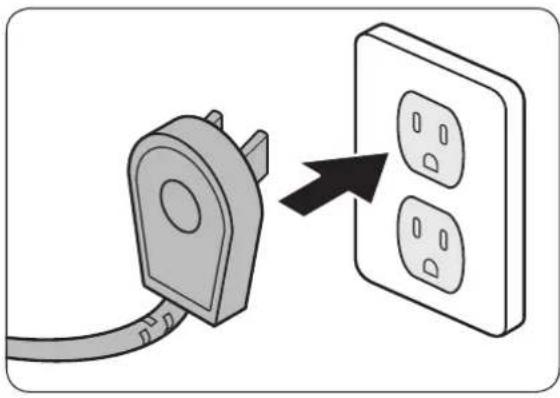

• Avant d'installer le réfrigérateur, raccordez-le à une prise de courant et allumez l'appareil pour vous assurer qu'il fonctionne.
• Choisissez un emplacement éloigné de toute source de chaleur (radiateur, chaudière ou lumière directe du soleil).
• Installez l'appareil à un endroit où l'air circule librement et où le réfrigérateur peut bien ventiler.
• Installez l'appareil de sorte que l'air circule sans obstruction au niveau de la grille d'aération avant. Si la circulation de l'air ne peut pas se faire, cela peut interférer avec le bon fonctionnement de l'appareil.
• Les animaux venant de l'extérieur (rongeurs) peuvent ronger le cordon d'alimentation et provoquer un incendie. Par conséquent, installez l'appareil à un endroit non accessible aux animaux.
• Si le meuble est composé d'un matériau souple (ex : plâtre, etc.), sa structure peut être fragile et risque d'être endommagée. Par conséquent, utilisez un meuble composé d'un matériau fort et solide.
• Installez le réfrigérateur avec une équipe d'au moins 2 personnes.

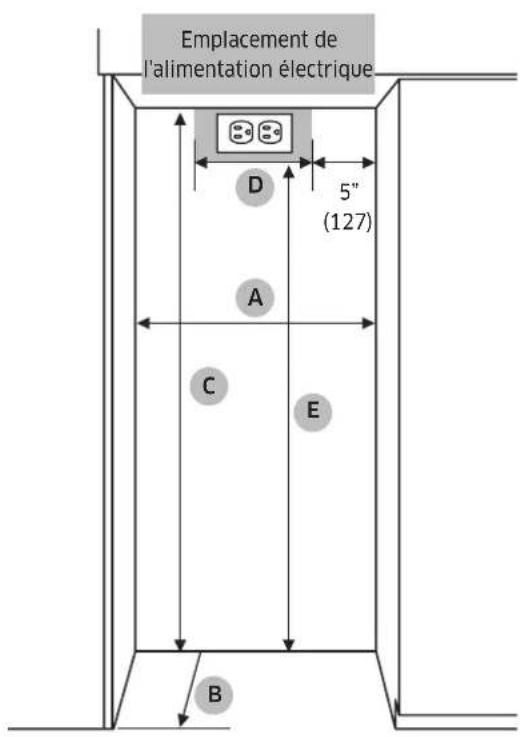

• Reportez-vous aux dimensions du meuble et préparez ce dernier pour assurer une circulation appropriée de l'air.
• Utilisez un meuble qui ne va pas se déformer à cause de la chaleur ou de l'humidité émise par l'appareil lors de l'ouverture et la fermeture du réfrigérateur.

REMARQUE

Ce réfrigérateur est un modèle de type « encastré », ce qui signifie que le réfrigérateur impose une installation à l'intérieur d'un renfoncement dans un meuble de cuisine existant.

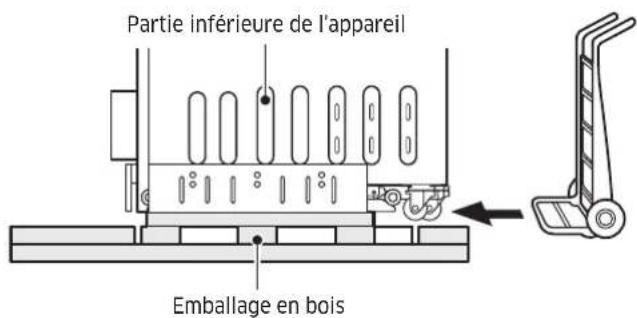

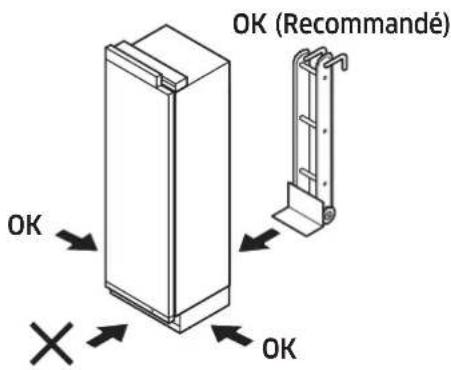

Avant de déplacer le réfrigérateur, dégagez le chemin vers l'emplacement d'installation.

Comparez toutes les dimensions de l'appareil et le rayon de basculement avec celles des portes, des couloirs, des escaliers, des recoins, etc. afin de vous assurer que vous ayez un chemin clairement défini.

Consignes et avertissements de sécurité

AVERTISSEMENT

Risque de basculement

Cet appareil est relativement lourd au niveau de la partie supérieure et peut basculer s'il n'est pas installé de façon sécurisée.

Maintenez les portes fermées avec du ruban adhésif jusqu'à ce que le réfrigérateur se trouve dans sa position finale et qu'il est prêt à être fixé en place.

Faites appel à deux personnes ou plus pour déplacer et installer le réfrigérateur.

Le non-respect de ces consignes peut provoquer des blessures graves voire mortelles.

DANGER

Risque d'explosion

Tenez les matériaux et vapeurs inflammables (essence par exemple) à distance du réfrigérateur. Le non-respect de ces consignes peut provoquer la mort, une explosion ou un incendie.

Français12

Spécifications relatives à l'installation

⚠ AVERTISSEMENT

Respectez tous les codes gouvernementaux et décrets lors de la programmation et de l'installation. Contactez votre service des bâtiments local pour en savoir plus.

⚠ AVERTISSEMENT

Les branchements électriques et de mise à la terre doivent respecter les dispositions applicables du code électrique national et/ou des autres codes électriques locaux.

Cet appareil est doté d'un cordon électrique avec une fiche de mise à la terre à trois broches pour une alimentation de 115 V CA, 15 A. Branchez-le dans une prise électrique de mise à la terre à trois broches de 115 V CA uniquement.

À moins qu'un système de filtration complet ne soit installé, la cartouche du filtre à eau fournie doit être installée conformément au manuel d'utilisation.

Éteignez la machine à glaçons en utilisant la touche ICE (GLACE) chaque fois que le robinet d'arrivée d'eau est coupé. La touche ICE (GLACE) est allumée lorsque la machine à glaçons est allumée.

L'appareil est doté d'un système d'éclairage avec des DEL haute intensité. Ne fixez pas ces voyants lorsqu'ils sont allumés afin d'éviter tout dommage oculaire possible.

Options d'installation

Il existe de nombreuses options d'installation.

Elles dépendent de la conception de votre cuisine.

Appareil individuel

OK OK X

Côte à côte (paire)

OK X XX

Appareils individuels avec séparation

L'épaisseur minimale de la séparation est de 5/8" (16 mm)

1 1/4" (32 mm) 1 9/16" (40 mm) 1 9/16" (40 mm) 7 7/8" (200 mm)

Caractéristiques techniques de l'appareil

Caractéristiques techniques de l'appareil

Caractéristiques techniques du panneau personnalisé

Ne dépassez pas la charge maximale que peut supporter le panneau personnalisé. Avant d'installer le panneau, vérifiez la force du matériau du panneau et la charge des fixations du panneau.

	18" 24" 30" 36"
Poids maximal du panneau personnalisé (poignée incluse)	132 lb (60 kg)	110 lb (50 kg)	88 lb (40 kg)	66 lb (30 kg)

REMARQUE

• Poids maximal du panneau personnalisé (poignée incluse) =
  Charge maximale de la charnière (242 lb) - poids de la porte et charge.
  • L'épaisseur du panneau personnalisé est de 34 " (19 mm).

Français16

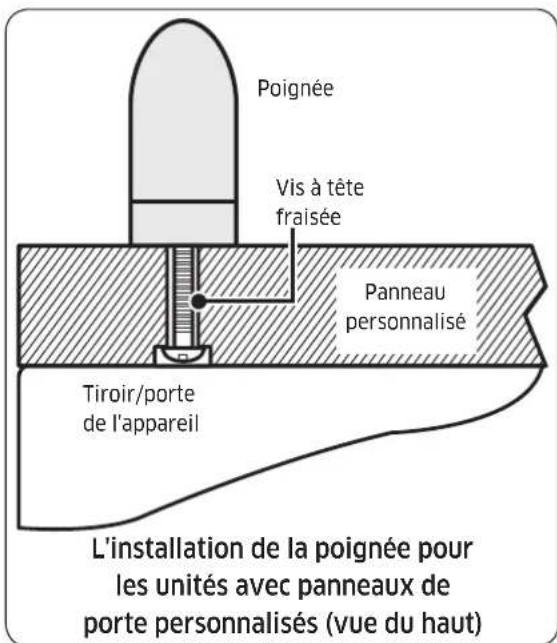

Caractéristiques techniques de la poignée

Poignée Vis à tête fraisée Panneau personnalisé Tiroir/porte de l'appareil L'installation de la poignée pour les unités avec panneaux de porte personnalisés (vue du haut)

Avant d'installer les panneaux personnalisés, vous devez d'abord installer les poignées du tiroir/porte.

Avec les modèles dotés d'un panneau personnalisé, vous pouvez choisir le style de poignée qui vous convient le mieux. Les poignées ne sont pas fournies avec les modèles dotés d'un panneau personnalisé. Des kits de poignées sélectionnés sont disponibles auprès de votre revendeur Dacor. Dacor ne recommande pas l'utilisation de tirettes individuelles.

La plupart des kits de poignées n'incluent pas les vis de montage nécessaires car la longueur des vis varie selon l'épaisseur du panneau.

L'artisan du panneau doit choisir et acheter les bagues de fixation nécessaires à l'installation. Les têtes des vis doivent être fraisées dans le panneau afin de prévenir toute interférence au cours de l'ajustement de la profondeur.

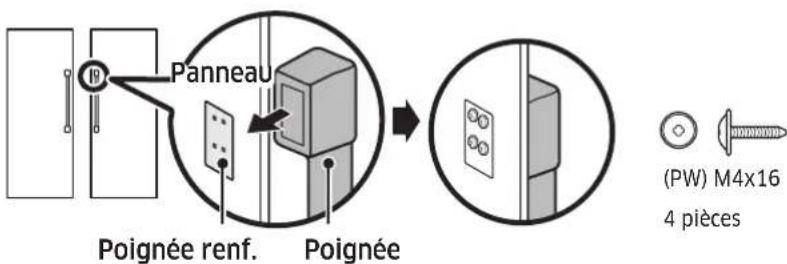

Fixation de la poignée fournie par Dacor

AVERTISSEMENT

Suivez les instructions ci-après pour fixer la poignée fournie par Dacor. Dans le cas contraire, la poignée risque d'être endommagée ou de dysfonctionner.

1. Placez le support renforcé de la poignée à l'arrière du panneau de la porte, puis mettez la poignée sur l'avant du panneau de la porte.
2. Comme indiqué, serrez les 4 vis sur chacun des côtés supérieur et inférieur de la poignée. Ne les serrez pas à l'excès.

Panneau Poignée renf. Poignée (PW) M4x16 4 pièces

Installation

AVERTISSEMENT

N'installez pas l'appareil :

• à l'extérieur,
• dans un environnement où de l'eau ruisselle.

L'appareil est très lourd :

Réfrigérateur 24" : environ 377 lb/171 kg
Réfrigérateur 30" : environ 472 lb/214 kg
Réfrigérateur 36" : environ 567 lb/257 kg
Congélateur 18" : environ 289 lb/131 kg
Congélateur 24" : environ 386 lb/175 kg
Congélateur 30" : environ 483 lb/219 kg
Congélateur 36" : environ 580 lb/263 kg

Emplacement de l'installation

L'appareil doit être installé dans une pièce sèche et aérée.

Installation sécurisée

L'appareil est très lourd et tend à basculer en avant lorsque la porte de l'appareil est ouverte.
N'ouvrez pas la porte avant d'être sûr que l'appareil ne peut pas basculer.
Le moyen le plus sûr d'installer l'appareil est d'utiliser les dispositifs antibasculement fournis.

Sol

La surface inférieure doit être mise à niveau et égalisée afin de s'assurer que l'appareil est installé de façon sécurisée et que l'appareil fonctionne correctement.

La surface inférieure doit être constituée de matériaux durs et rigides pour soutenir le poids de l'appareil.

Alignement de l'appareil

Pour s'assurer que l'appareil fonctionne correctement, il doit être mis à niveau de façon appropriée.

Si l'appareil n'est pas à niveau, de l'eau risque de se déverser au niveau de la machine à glaçons, les glaçons risquent d'être irréguliers ou les portes risquent de ne pas se fermer correctement.

Français18

Exigences relatives à l'installation

Préparation à l'installation

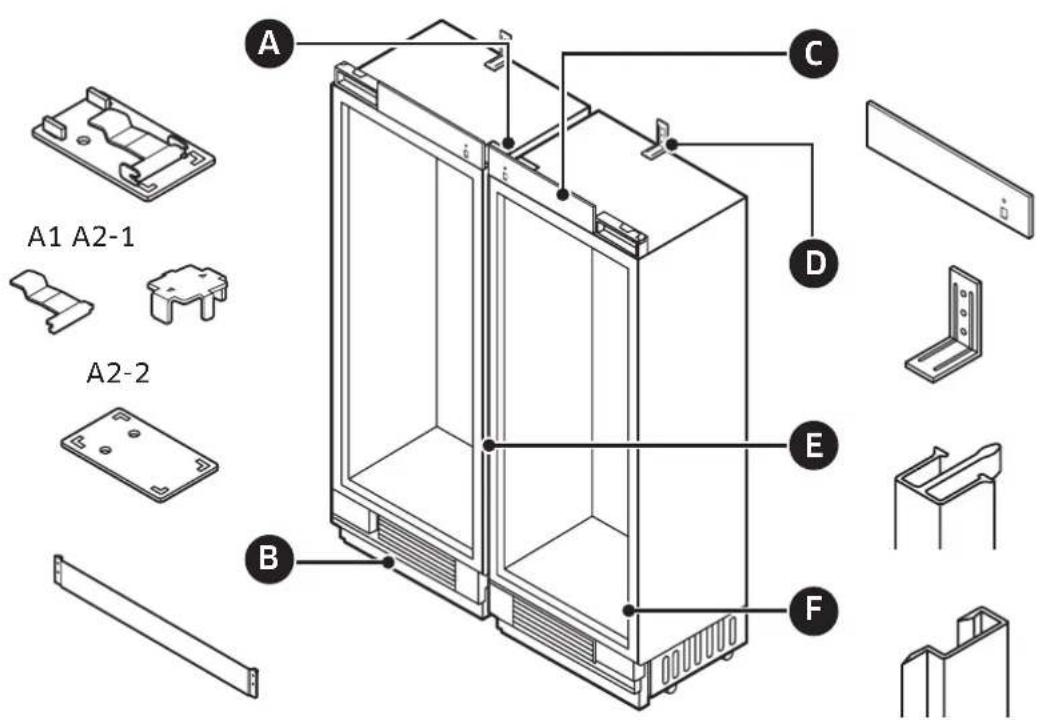

Pièces d'installation de l'armoire

En utilisant le tableau de la page suivante, vérifiez que toutes les pièces d'installation sont présentes au moment du déballage de l'appareil.

Vérifiez les pièces d'installation au moment du déballage de l'appareil

PIÈCES			INSTALLATION INDIVIDUELLE	INSTALLATION D'UNE PAIRE
A	A1 LEVIER - 2
	A2-1 PLAQUE INFÉRIEURE - 1
	A2-2 PLAQUE SUPÉRIEURE - 1
B PLINTHE 1 2
C Cache supérieur du réfrigérateur			1 2
D		SUPPORT ANTIBASCULEMENT	18", 24", 30": 136": 2	18", 24", 30": 236": 4
E		HABILLAGE CENTRAL	- 1
F		HABILLAGE LATÉRAL DE L'ARMOIRE	2 2

Français 19

Exigences relatives à l'installation

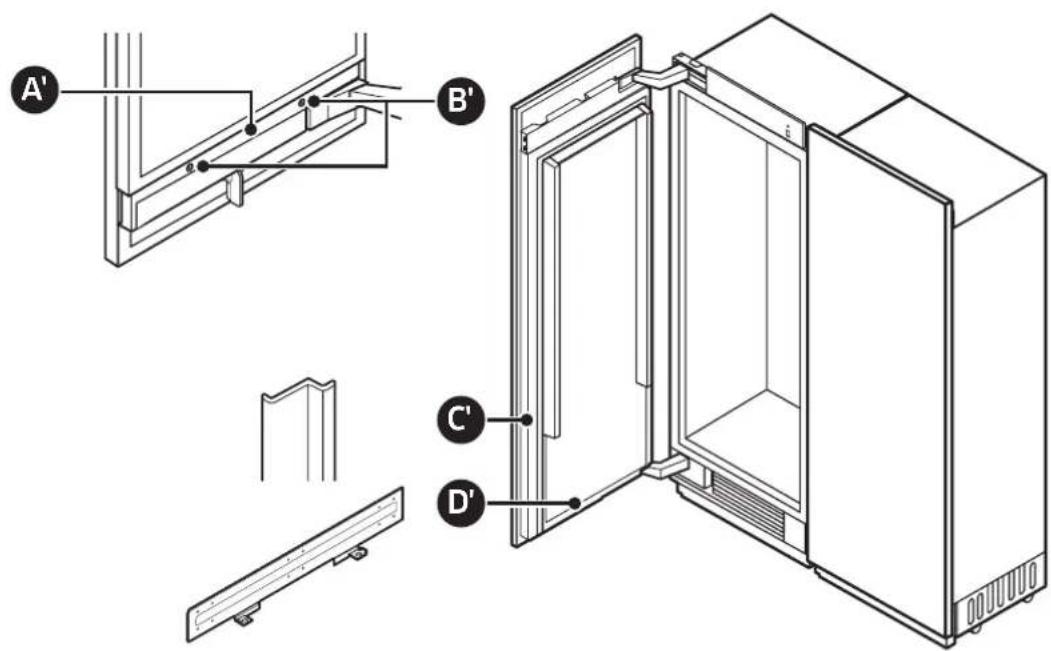

Pièces d'installation de la porte

En utilisant le tableau ci-dessous, vérifiez que toutes les pièces d'installation sont présentes au moment du déballage de l'appareil.

Vérifiez les pièces d'installation au moment du déballage de l'appareil.

PIÈCES		INSTALLATION INDIVIDUELLE	INSTALLATION D'UNE PAIRE
A' CACHE INFÉRIEUR DE LA PORTE 1 2
B' BOUCHON 2 4
C' HABILLAGE LATÉRAL DE LA PORTE 2 4
D' SUPPORT DU PANNEAU 2 4

Français20

Vis et écrou

	M6x12 12 pièces (FH) M4x14 22 pièces
	(TH) M4x16 24 pièces M4x35+	3 pièces(36": 6 pièces)
	M8 2 pièces ø6x30	3 pièces(36": 6 pièces)

Outils requis

NON Outil NON Outil
1		Tournevis électrique	8		Tapis de sol de protection
2		Mètre ruban	9		Escabeau
3		Tournevis à tête plate/fendue	10		Diable
4		Couteau (sécateur)	11		Cutter
5		Clé à molette	12		Niveau
6		Tournevis cruciforme	13		Vérin
7		Cliquet	14		Clé mixte
		3/8" (10 mm), 1/2"(13 mm)			3/8" (10 mm), 1/2"(13 mm)

Exigences relatives à l'installation

Mise à la terre du réfrigérateur

ATTENTION

Les branchements électriques et de mise à la terre doivent respecter les dispositions applicables du code électrique national et/ou des autres codes électriques locaux.

Cet appareil est doté d'un cordon électrique avec une fiche de mise à la terre à trois broches pour une alimentation de 115 V CA, 15 A. Branchez-le dans une prise électrique de mise à la terre à trois broches de 115 V CA uniquement.

Risque de choc électrique

Branchez l'appareil sur une prise murale 3 broches dédiée reliée à la terre.

Ne retirez pas la broche de mise à la terre.

N'utilisez pas d'adaptateur.

N'utilisez pas de rallonge.

Le non-respect de ces instructions peut entraîner un incendie, un choc électrique voire la mort.

Français22

Conditions relatives à la pression de l'eau

Une arrivée d'eau froide de pression comprise entre 30 et 120 psi (207 et 827 kPa) est nécessaire au bon fonctionnement du distributeur d'eau et de la machine à glaçons.

Si vous avez des questions sur votre pression d'eau, communiquez avec un plombier qualifié autorisé.

Système d'osmose inverse dans l'alimentation d'eau

IMPORTANT : La pression de l'eau sortant d'un système d'osmose inverse et arrivant dans la vanne d'arrivée d'eau du réfrigérateur doit être comprise entre 30 et 120 psi (207 et 827 kPa).

La pression de l'eau de l'alimentation en eau froide au système d'osmose inverse doit être comprise entre 40 et 60 psi minimum (276 à 414 kPa.)

Exigences relatives à l'installation

Raccordement de l'alimentation en eau principale

Avant de raccorder la conduite d'eau du réfrigérateur à l'alimentation en eau principale du domicile, vous devez vous familiariser à votre plomberie.

Plage de la sortie d'eau 6" (154 mm) a 1" 1/2" (13 mm) ø1/4" (6,5 mm)

9" (228 mm) 1/2" (13 mm)

Désignation 1	8" 24" 30" 36"
a 3" (76 mm) 5 1/2" (140 mm)		6" (154 mm) 9" (228 mm)

1. Décidez comment utiliser au mieux la plomberie Puis,

2. utilisez l'arrivée d'eau principale tout en respectant les exigences suivantes :

3. L'installateur doit fournir le tuyau d'eau de 1/4" (6,5 mm) et tous les raccords.

4. Le tuyau d'eau doit être suffisamment long pour créer du mou et permettre au réfrigérateur d'être déplacé en vue du nettoyage du sol et d'une intervention technique sans devoir commencer par débrancher le tuyau d'eau.
5. Toute nouvelle installation doit satisfaire aux exigences du code de plomberie local.
6. L'arrêt d'eau doit être placé dans l'armoire de base de chaque côté du réfrigérateur ou dans un autre endroit facilement accessible.
7. Si le robinet de sectionnement est placé sur le mur derrière le réfrigérateur, il doit être incliné afin que le tuyau d'eau ne soit pas plié lorsque le réfrigérateur est poussé dans sa position finale.
8. Assurez-vous que la conduite d'alimentation en eau se trouve dans la plage indiquée sur les illustrations 1".
9. Le tuyau d'eau est positionné à 1/2" de la paroi arrière et est retiré vers l'avant le long de la zone grisée sur la figure ci-dessus. Le tuyau d'eau doit être collé au sol.

Français24

Conditions spécifiques à l'armoire

Emplacement de l'alimentation électrique D 5" (127) A C E B

A : Largeur de l'armoire
B : Profondeur de l'armoire
C : Hauteur de l'armoire
D : Emplacement de la largeur de l'alimentation électrique
E : Emplacement de la hauteur de l'alimentation électrique

Désignation 18" 24" 30" 36"
A 18" (457 mm) 24" (610 mm)	30" (762 mm) 36" (915 mm)
B 25" (635 mm) 25" (635 mm)	25" (635 mm) 25" (635 mm)
C 84" (2134 mm) 84" (2134 mm)	84" (2134 mm) 84" (2134 mm)
D 8" (203 mm) 14" (356 mm)	20" (508 mm) 26" (660 mm)
E 80" (2032 mm) 80" (2032 mm)	80" (2032 mm) 80" (2032 mm)

• B : inclut une épaisseur de panneau de porte standard avec 3/4".
- Une installation à l'intérieur d'une armoire de cette largeur permet à l'habillage du réfrigérateur d'être directement fixé aux armoires autour du produit.

Instructions d'installation

1. Déballage du réfrigérateur

Vérifiez les éventuels dommages dus au transport de l'appareil.

N'installez pas l'appareil s'il est visiblement endommagé.

En cas de doutes, contactez votre revendeur.

1. Retirez le cerclage en PP, le carton d'emballage, le bloc d'alimentation externe et le film en PE.
2. Retirez les fixations de la palette en dévissant les boulons (cinq par attache).

10 piècesM6x10 Desserrez les boulons

ATTENTION

Veillez à ne pas endommager l'appareil lorsque vous le déchargez de la palette.

1. Insérez le diable entre l'appareil et l'emballage en bois comme indiqué. Tout en inclinant la partie arrière de l'appareil vers le haut, déchargez-le de l'emballage en bois.

Partie inférieure de l'appareil Emballage en bois

Français26

2. Déplacement du réfrigérateur

AVERTISSEMENT

L'appareil est très lourd. Lorsque vous déplacez le réfrigérateur, veillez à ne pas vous blesser ou à endommager l'appareil.

1. Utilisez un mode de transport sécurisé et adapté (un diable adapté aux appareils de préférence) et déplacez le réfrigérateur près de l'armoire d'installation.
2. Le déplacement et l'installation de l'appareil doivent être effectués par au moins deux personnes.
3. Veillez à ne pas endommager les sols. Les sols fragiles doivent être protégés avec du contreplaqué, des cartons épais ou d'autres matériaux similaires.
4. Avant de déplacer le réfrigérateur, vérifiez qu'il passera bien à travers les encadrements des portes, dans les escaliers et tout obstacle.

- RISQUE DE BASCULEMENT : Le réfrigérateur étant grand et lourd, il peut facilement basculer s'il n'est pas bien fixé. Dans la mesure du possible, déplacez toujours le réfrigérateur en position verticale. Sinon, déplacez-le sur sa partie arrière. Protégez les encadrements des portes pour le transport.

AVERTISSEMENT

Veillez à ce que le boîtier des composants électriques ne soit pas endommagé lors de l'installation.

OK (Recommandé) OK OK

Instructions d'installation

3. Préparation à l'installation

Déballez les matériaux et accessoires d'installation.

Voir la section Préparation à l'installation dans le chapitre Conditions relatives à l'installation.

4. Fixation du support antibasculement

AVERTISSEMENT

Pour éviter que l'appareil ne bascule en avant, un support antibasculement doit être installé. Avant de fixer le support, assurez-vous qu'aucun câblage ou canalisation ne se trouve dans la zone de pénétration des vis. Un support est requis par appareil.

ATTENTION

Portez toujours des lunettes de sécurité et d'autres appareils ou vêtements de protection nécessaires lorsque vous installez ou travaillez avec des fixations.

Dacor ne recommande pas de fixer le support antibasculement sur des maçonneries légères (p. ex. des blocs ou briques) ou sur du béton frais ou non traité.

Assurez-vous que le mur ou l'armoire sur lequel/laquelle les supports sont cloutés est suffisamment robuste pour supporter la charge de sécurité.

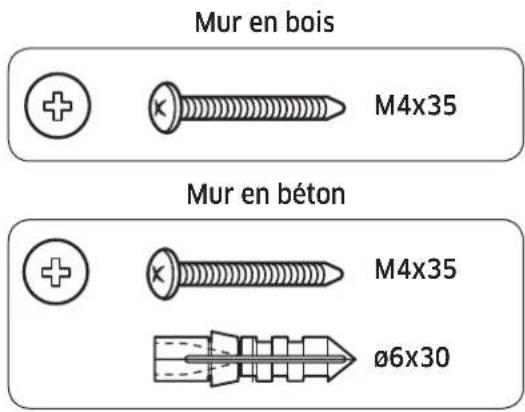

Mur en bois M4x35 Mur en béton M4x35 Ø6x30

1. La hauteur du support est mesurée à partir du sol et dépend de la hauteur de l'armoire.
2. Fixez les supports antibasculement. Assurez-vous que les vis serrent fermement le support.

Les supports antibasculement doivent s'allonger au moins de 2" (50 mm) sur l'appareil pour le sécuriser. Si cette longueur minimale ne peut pas être respectée pour des raisons liées à la structure, l'alternative consiste à fixer une cale d'espacement (en bois) derrière l'angle antibasculement.

Pour les modèles de 36», placez 2 supports antibasculement à intervalles réguliers et fixez-les avec 3 vis par support sur un mur en bois, ou bien avec 3 vis et 3 verrous de soutien par support sur un mur en béton. Pour les autres modèles, vous pouvez utiliser un seul support antibasculement pour l'objectif visé.

Français28

Pour les modèles de 36", utilisez 2 supports antibasculement. Hauteur de l'armoire A 2" (50) Cale d'espacement (bois) Appareil Appareil

Option Hauteur de l'armoire A
1 83 1/2" (2121 mm) 79 1/2" (2019 mm)
2 83 3/4" (2127 mm) 79 5/8" (2023 mm)
3 84" (2134 mm) 79 7/8" (2030 mm)
4 84 1/4" (2140 mm) 80 1/8" (2036 mm)

		18" 24"	30" 36"
SUPPORT ANTIBASCULEMENT 1 pièce 2 pièces
mur en bois		M4x35 3	pièces 6 pièces
mur en béton		M4x35 3	pièces 6 pièces
	(VERROU DE SOUTIEN)	∅6x30	3 pièces 6 pièces

• 3 vis/verrous de soutien par support.

Instructions d'installation

Éléments relatifs au support antibasculement

Paroi Support antibasculement Appareil

1. Positionnement du support : suivez le tableau de hauteur spécifique au meuble.
2. Vis : serrez les 3 vis sur les supports.
3. Poussez l'appareil vers le haut contre la paroi arrière du meuble.
4. Cale d'espacement : si vous utiliser la cale d'espacement, vous devez suivre les spécifications de positionnement du support (voir le tableau ci-dessus).

ATTENTION

• La hauteur de la cale d'espacement doit être calculée en fonction de la profondeur du meuble.
• La cale d'espacement doit être fixée séparément du meuble.

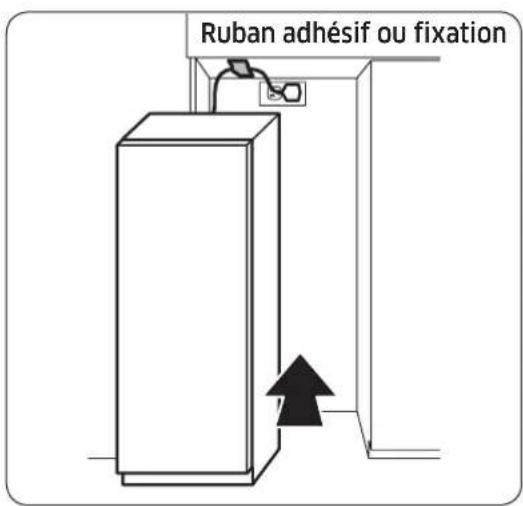

Lors de l'installation de l'appareil dans le meuble

Ruban adhésif ou fixation

Avant de placer l'appareil dans le meuble, branchez le cordon d'alimentation. Attachez ensuite le cordon d'alimentation près de la partie avant de l'ouverture du meuble en utilisant un ruban adhésif ou une fixation telle qu'une attache, une bride etc.

Après avoir placé l'appareil à l'intérieur du meuble, assurez-vous que le cordon d'alimentation est placé en haut de l'appareil (comme indiqué sur l'illustration).

Français30

5. Retrait du cache supérieur de la porte, plinthe

Vous devez retirer l'obturateur supérieur de la porte et la plinthe avant d'ajuster le panneau personnalisé de la porte.

Cache supérieur de la porte Plinthe

Cache supérieur de la porte M5x
Plinthe			M4x8 2 pièces

Instructions d'installation

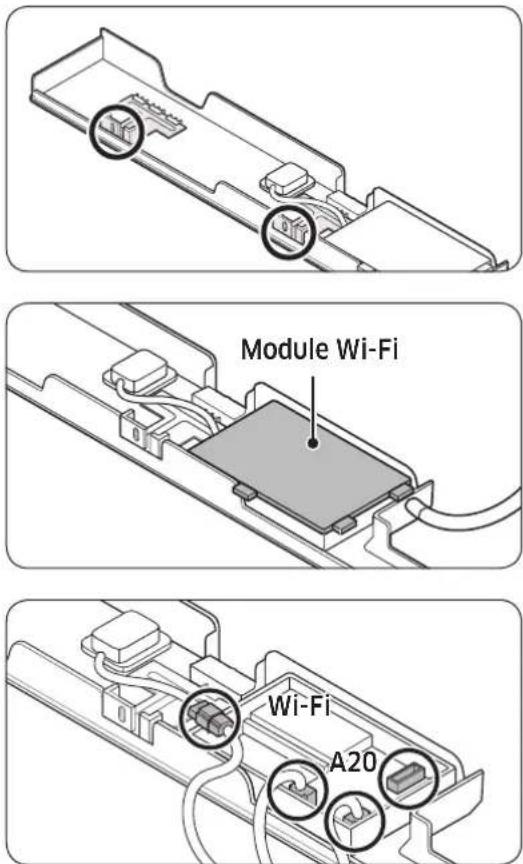

- Cache supérieur de la porte : desserrez les vis puis retirez le cache.

Module Wi-Fi Wi-Fi A20

1. Retirez les 4 vis qui fixent le cache de la porte.

2. Retirez le cache du module Wi-Fi à l'intérieur du cache de la porte.

3. Débranchez les connecteurs à boîtier pour séparer le cache supérieur de la porte.

Français32

- Plinthe : pour une installation côte à côté, retirez le cache du gril. Ceci ne s'applique pas aux installations autonomes.

1. Poussez le couvercle du filtre à eau pour l'ouvrir. Retirez les vis sur le côté et retirez le cache du gril.

Plinthe

1. Retirez les vis des deux côtés et retirez la plinthe.

Instructions d'installation

6. Fixation des isolants côté congélateur ou réfrigérateur

Fixez 2 isolants de chaque côté du congélateur ou du réfrigérateur comme indiqué. Fixez les isolants en couvrant les vis sur le châssis latéral.

Vue latérale isolant châssis Vue du haut

Français34

7. Installation côte à côte (paire)

Repositionnement des cales d'espacement du châssis central

1. Retirez la cale d'espacement du châssis central de l'ensemble.
2. Réinstallez les cales d'espacement 7/16 pouces (10 mm) dans leur position initiale (voir le schéma ci-dessous).

Châssis du réfrigérateur Cales d'espacement du châssis central 7/16" (10 mm)

Instructions d'installation

Fixation d'un isolant

Fixez un isolant sur l'un des côtés des surfaces de contact.

Si un réfrigérateur et un congélateur sont installés côte à côte, fixez l'isolant sur le réfrigérateur.

1. Fixez un isolant de grande taille sur l'une des surfaces de contact. Si un réfrigérateur et un congélateur sont installés côte à côte, fixez l'isolant sur le congélateur en couvrant les vis sur le châssis latéral.
2. Fixez de petits isolants sur les côtés du réfrigérateur et du congélateur, comme sur l'illustration, en couvrant les vis sur le châssis latéral.
3. Alignez l'isolant avec l'extrémité de la cale d'espacement du châssis central.

Congélateur Réfrigérateur Vue latérale Congélateur isolant Réfrigérateur châssis Vue du haut

Français36

Relier les deux châssis

1. Établir la liaison supérieure.

2. Fixez le support rectangulaire sur les languettes qui dépassent au-dessus de chaque châssis (voir le schéma).

3. Fixez le levier pour relier les deux châssis.

4. Établir la liaison inférieure.

5. Insérez le support dans la rainure en bas des deux châssis.

6. Fixez le levier pour relier les deux châssis.

Instructions d'installation

8. Fixer le cache supérieur du réfrigérateur

Le capteur d'intensité lumineuse est fixé sur le cache supérieur. Avant de fixer le cache supérieur, branchez d'abord le connecteur du capteur d'intensité lumineuse.

Vue de dessus de l'appareil Connecteurs de câble Cache supérieur

1. Branchez le connecteur du capteur d'intensité lumineuse. Branchez les câbles des pièces électriques autour du kit d'ouverture automatique de la porte puis insérez les câbles dans le tube rectangulaire.

ATTENTION

Veillez à ne pas endommager les câbles.

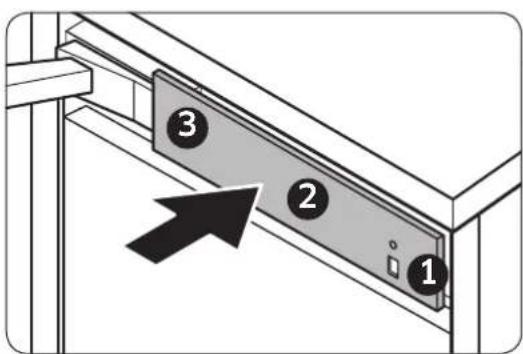

1. Pour fixer le cache supérieur, fixez les crochets dans l'ordre indiqué sur l'illustration.

Français38

9. Placer le réfrigérateur dans son caisson

- Selon le type d'armoire, un dispositif de serrage (aide au positionnement) peut être utilisé pour aligner le panneau personnalisé de la porte du réfrigérateur avec l'armoire en traçant une ligne verticale sur l'armoire.

Superposition Creux Dispositif de serrage (aide au positionnement)

- Positionnez l'armoire côté châssis pour l'aligner avec la ligne verticale.

Type de superposition Type sans cadre

Instructions d'installation

ATTENTION

Veillez à ne pas endommager la conduite d'eau et le cordon d'alimentation lorsque vous placez le réfrigérateur dans son caisson.

Le tuyau d'eau doit être fixé au sol avant d'être tiré vers l'avant. Placez également le cordon d'alimentation derrière l'appareil pour ne pas trébucher ou marcher dessus.

⚠ AVERTISSEMENT

Veillez à ne pas blesser les autres personnes et à ne pas endommager le réfrigérateur lorsque vous le déplacez.

1. Avant de déplacer le réfrigérateur, branchez le cordon d'alimentation.
2. Placez le carton d'emballage ou le contreplaqué le long du trajet pour protéger les sols lors du déplacement de l'appareil.
3. Placez délicatement le réfrigérateur dans son caisson.
4. Alignez le bord avant de la cale d'espacement du châssis avec la ligne verticale préalablement tracée sur l'armoire.

Français40

10. Mise à niveau du réfrigérateur

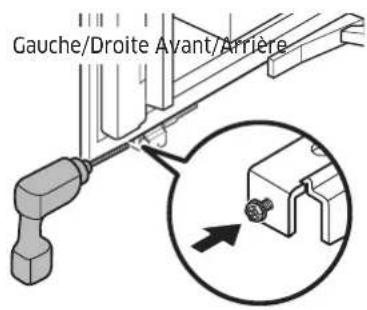

1. En utilisant votre perceuse et le foret indiqué ci-dessous, engagez chacun des arbres d'ajustement du réfrigérateur en rotation et mettez à niveau le réfrigérateur. (SH ♠, SAH ♦)
2. Ajustez l'écart entre le meuble et le cache supérieur du réfrigérateur à 1/8 pouce (3 mm).

ATTENTION

Les pieds de mise à niveau avant et arrière ont un ajustement de hauteur maximale de 3/4 pouces (20 mm).

Si une hauteur plus élevée est nécessaire, l'installateur peut lever le réfrigérateur sur une plaque de contreplaqué ou un tapis.

Lever le réfrigérateur de plus de 3/4 pouces (20 mm) endommagera les composants de mise à niveau avant et arrière.

Type de vérin (ajustement de la hauteur) 20 mm maxi.

Instructions d'installation

11. Fixation du réfrigérateur

Fixez le réfrigérateur dans son caisson avec des vis (TH) M4x16 (6 vis par côté, comme indiqué sur le schéma).

Châssis latéral de l'armoire

Châssis latéral de l'armoire Compatibilité panneau Armoire

Vue du haut

(TH) M4x16

12 pièces

Français42

12. Fixation de l'isolation du panneau avant

• Fixez l'isolation sur la partie avant de la porte du réfrigérateur. (Assurez-vous que la position de montage est correcte).
• Centrez le panneau de la porte et l'isolation comme indiqué sur le schéma.
• Fixez l'isolation à 4 pouces (102 mm) de la partie supérieure de la porte. (Voir le schéma).

13. Fixation des supports du panneau personnalisé de la porte

Fixez les supports du panneau sur la partie supérieure et inférieure du panneau.

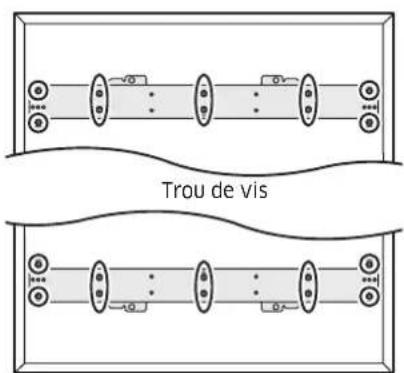

Panneau personnalisé : STS

Enfoncez les 10 vis sur la partie supérieure et inférieure des supports, comme indiqué sur le schéma. (Les autres trous de chaque côté du support ont une autre utilité).

Trou de vis

(FH) M4x14 20 pièces

SUP.: 10 pièces / INF.: 10 pièces

Instructions d'installation

Panneau personnalisé : bois, autre

• Le modèle vous indique la position du support et des trous.
• Marquez les positions des trous de chaque coin du panneau selon le modèle et insérez les vis dans les trous.

Panneau HAUT BAS

(FH) M4x14 20 pièces SUP. : 10 pièces / INF. : 10 pièces

Panneau personnalisé : arrière encastré, autre

Si le panneau ne peut pas être fixé au centre du support en raison de sa conception, utilisez les trous de vis adaptés de chaque côté du support pour fixer le panneau.

Trou de vis

Avant Vis X 3/4" Support 1/4" Arrière (FH) M4x14 20 pièces

SUP.: 10 pièces / INF.: 10 pièces

Français44

14. Fixation d'un panneau personnalisé

AVERTISSEMENT

Si vous installez un panneau personnalisé avant de fixer l'appareil sur l'armoire, le panneau personnalisé peut basculer. Afin d'éviter cela, vous devez suivre les instructions d'installation - Placez le support du panneau sur la vis d'ajustement de hauteur. (Voir le schéma).

Instructions d'installation

15. Préparation du panneau pour l'ajuster

1. Fixez le panneau personnalisé temporairement sur le côté de la porte en serrant la vis au milieu du panneau.

2. Desserrez les 6 vis, sans les retirer, sur le côté de la porte de façon à pouvoir ajuster le panneau personnalisé à la verticale.

Panneau personnalisé Compatibilité panneau Support latéral Vue du haut (PW) M4x16 12 pièces

Français46

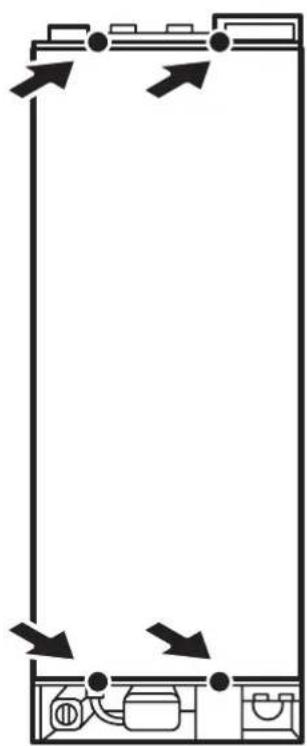

16. Alignement du panneau

Il y a deux mécanismes d'ajustement de panneau au-dessus et deux en dessous de la porte. Ajustez le panneau de sorte qu'il soit aligné avec le meuble autour.

L'espace entre le meuble et le panneau doit être de :

• 1/8" (3 mm) en haut
- 1/8" (3 mm) sur le côté pour une installation unique
- 3/16" (4 mm) sur le côté pour une installation côte à côte

Partie supérieure de la porte

1. Utilisez les boulons à double pas pour aligner le panneau de la porte.
2. Engagez une vis de fixation latérale (voir le schéma) pour basculer le panneau de façon latérale.
3. Engagez la vis 1 (voir le schéma) pour basculer le panneau vers l'avant/arrière, engagez la vis 2 pour mettre le panneau en place.

Instructions d'installation

Partie inférieure de la porte

1. Engagez une vis de fixation latérale (voir le schéma) pour basculer le panneau de façon latérale.

2. Engagez la vis 1 (voir le schéma) pour basculer le panneau vers l'avant/arrière, engagez la vis 2 pour mettre le panneau en place.

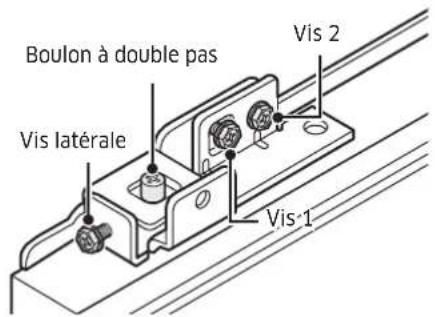

3. Mécanismes d'ajustement du panneau


Chaque 12 vis par porte M6x12 12 pièces

Boulon à double pas Vis latérale Vis 2 Vis-1

Mécanisme d'ajustement du panneau

Français48

Partie supérieure de la porte

Partie inférieure de la porte

Fixation du panneau sur la porte

1. Vissez les écrous sur les boulons à double pas.
2. Fixez l'habillage latéral du panneau.

Deux écrous par ensemble

M8

Six vis par côté (dans l'habillage)

Six vis par côté (dans le panneau)

Instructions d'installation

17. Fixation des caches intérieurs de la porte

Cache supérieur de la porte

1. Reportez-vous aux figures ci-dessous et installez le boîtier sur la porte.
2. Fermez le couvercle du module Wi-Fi à l'intérieur du cache supérieur de la porte.
3. Enfoncez les vis à partir de la partie supérieure (4 vis par ensemble).

1 Wi-Fi A20

Module Wi-Fi

Cache supérieur de la porte

Cache supérieur de la porte

M5x16
4 pièces

Français50

Cache inférieur de la porte

1. Fixez le guidage d'air sur le cache inférieur de la porte (2 vis par ensemble).

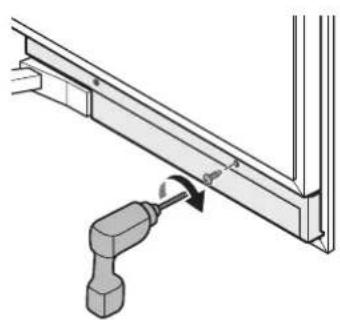

2. Fixez le cache inférieur de la porte en enfonçant les vis à partir de la partie avant (2 vis par ensemble).
3. Placez les bouchons sur les trous de vis.

Cache inférieur de la porte Bouchons

Cache inférieur de la porte

(FH) M4x14 2 pièces

Instructions d'installation

18. Raccordement de la conduite d'eau

Afin d'éviter les fuites et dégâts des eaux, veillez à ne pas entortiller la conduite d'eau.

Après avoir raccordé le tuyau d'eau au sol, ouvrez le robinet d'arrivée d'eau à l'arrière de l'appareil, vérifiez le raccordement de la conduite d'arrivée d'eau et l'absence de fuites.

Vous devez acheter plusieurs éléments pour effectuer ce raccordement. Ces accessoires sont en vente sous forme de trousse dans votre magasin de bricolage local.

Tube en cuivre	Tube en cuivre de ^1/_4 "Écrou de serrage de ^1/_4 " (1 pièce)Bague (2 pièces)
Tube en plastique	Tube en plastique de ^1/_4 " → Extrémité moulée (en forme de poire)Écrou de serrage de ^1/_4 " (1 pièce)

1. Retirez le bouchon du raccordement de l'appareil.
2. Courbez la conduite d'eau en fonction de l'emplacement du raccordement de l'appareil.
3. Faites glisser l'écrou-union et placez le sur la conduite d'eau.
4. Avec la clé plate, serrez l'écrou-union sans forcer.
5. Ouvrez le robinet de sectionnement et le robinet d'eau principal.
6. Vérifiez le raccordement sur le robinet de sectionnement et sur l'appareil pour détecter toute fuite éventuelle.
7. Poussez la conduite d'eau dans le tube de protection aussi loin que possible.

Filtre à eau

Sortie d'eau (Domicile) Sortie d'eau (Appareil)

Français52

19. Fixation de la plinthe et de la patte (en option)

Fixation de la plinthe

- Vissez les vis des deux côtés pour fixer la plinthe.

Plinthe

Plinthe

M4x8 2 pièces

Fixation de la patte

• La hauteur de l'appareil peut être ajustée entre 83 3/8" \~ 84 3/8".
• Si vous souhaitez utiliser la patte (4") fournie par Dacor, notez que celle-ci a été conçue pour un appareil d'une hauteur de 83 7/8" et pour un meuble d'une hauteur de 84".
• Si vous souhaitez utiliser une patte non fournie par Dacor, ajustez sa hauteur en fonction.

Patte

Instructions d'installation

20. Fixation de l'habillage du réfrigérateur

1. Habillage côté armoire : fixez l'habillage entre le réfrigérateur et l'armoire.

Vue du haut Cale d'espacement du châssis Habillage côté armoire

1. Habillage côté porte : fixez l'habillage sur le support côté porte.

Habillage côté porte Panneau personnalisé

1. (Installation côte à côte uniquement) Habillage central : fixez l'habillage entre le réfrigérateur et le châssis.

21. Fixation du cache supérieur de l'habillage

Fixez le cache supérieur de l'habillage en bas du cache supérieur.

- Pour une installation côte à côte, coupez le cache supérieur de l'habillage pour adapter sa largeur avant de le fixer.

22. Retrait de l'emballage intérieur

Déballez le bloc d'alimentation externe et le ruban.

23. Ajustement du ressort de la porte

Ajustez la tension du ressort de la porte selon la taille de l'appareil.

Avec un tournevis cruciforme, tournez la vis d'ajustement.

I = tension maximale du ressort

0 = aucune tension du ressort

Instructions d'installation

24. Ajustement de l'angle d'ouverture de la porte

Suite à un réglage en usine par défaut, la porte s'ouvre de 115 degrés. Vous pouvez utiliser la goupille d'arrêt pour réduire l'angle d'ouverture à 90 degrés, en fonction des conditions d'installation.

115° Goupille d'arrêt 90°

25. Nettoyage

Retirez le vinyle de protection et nettoyez le panneau personnalisé.

Français56

26. Liste de vérifications pour l'installation

Assurez-vous que le réfrigérateur fonctionne correctement et que le panneau personnalisé de la porte s'aligne avec le meuble autour.

AVERTISSEMENT

• La liste de vérifications suivante doit être complétée par l'installateur pour s'assurer que le réfrigérateur est installé correctement et de façon sécurisée, qu'il fonctionne correctement, et qu'aucune pièce n'a été oubliée au cours de l'installation.
• Il incombe au propriétaire de procéder à une bonne installation. La bonne installation de votre appareil Dacor est essentielle et ne doit pas être négligée.

Liste de vérifications pour l'installation

□ Les éventuels dommages superficiels de l'appareil ont-ils été inspectés ?
□ La conduite d'eau a-t-elle été correctement installée en conformité avec les spécifications et la recherche d'éventuelles fuites a-t-elle été effectuée ?
□ L'appareil est-il correctement aligné avec les armoires adjacentes ?
□ Les portes, tiroirs et clayettes fonctionnent-ils de façon fluide et sans interférences ?
□ L'emballage, les rubans et autres documents ont-ils été retirés des parties internes et externes de l'appareil ?
□ Le câble d'alimentation est-il branché à une prise électrique de mise à la terre à trois broches conforme aux spécifications électriques ?
□ L'appareil a-t-il été correctement mis à niveau ?
□ Le support antibasculement a-t-il été correctement installé ?
□ Les composants du réfrigérateur fonctionnent-ils tous correctement ?
□ La garantie a-t-elle été activée en ligne / la carte de garantie a-t-elle été complétée et transmise ?

Mémo

Mémo
