TVDR4804FDB - Cuisinière VIKING - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cuisinière au gaz
Marque	Viking
Modèle	TVDR4804FDB
Largeur	48 pouces (122 cm)
Profondeur	27 pouces (69 cm)
Hauteur	36 pouces (91 cm) avec dosseret
Poids	Environ 140 kg
Alimentation	Gaz naturel ou propane (convertible)
Nombre de brûleurs de surface	4 brûleurs + 1 plaque française
Brûleurs arrière	2 brûleurs (B et C) de tailles différentes
Brûleurs avant	2 brûleurs (D) de taille standard
Plaque française	Grille/plaque en fonte pour cuisson
Matériau	Acier inoxydable
Grilles	Grilles en fonte amovibles
Allumage	Électrique avec veilleuse
Régulateur de pression	Régulateur de gaz inclus, convertible
Conversion gaz	Kit de conversion LP/Propane inclus (LPKTVDR)
Entretien et nettoyage	Nettoyer avec une solution d'eau savonneuse ; éviter les flammes nues pour la recherche de fuites
Sécurité	Arrêt d'urgence en cas d'odeur de gaz ; ne pas toucher aux interrupteurs électriques
Pièces détachées	Orifices, brides, têtes de brûleur disponibles (utiliser ruban adhésif pour éviter de les perdre)
Réparabilité	Installation et entretien par un installateur qualifié ; manuel disponible en ligne
Informations générales	Fabriqué par Viking Range, LLC, Greenwood, MS, USA
Garantie	Consulter le manuel ou le site web pour les détails

FOIRE AUX QUESTIONS - TVDR4804FDB VIKING

Comment convertir la cuisinière du gaz naturel au propane ?

Utilisez le kit de conversion LPKTVDR fourni. Suivez les étapes : déposez les grilles et têtes de brûleur, inversez le piston du régulateur (marqué NAT ou PL), remplacez les orifices avec ceux du kit. Pour la plaque française, déposez les vis et remplacez l'orifice sous la bride. Appliquez du ruban adhésif dans la douille pour éviter de perdre les orifices. Vérifiez l'absence de fuites avec de l'eau savonneuse.

Où se trouve l'étiquette de caractéristiques nominales ?

L'étiquette de caractéristiques nominales est située sous le panneau de commande. Après conversion, apposez l'étiquette de conversion fournie à côté.

Que faire en cas d'odeur de gaz ?

Ne pas allumer d'appareil, ne pas toucher aux interrupteurs électriques, n'utilisez aucun téléphone dans le bâtiment. Appelez immédiatement votre fournisseur de gaz depuis un téléphone chez un voisin. Si impossible, appelez les pompiers.

Comment vérifier l'absence de fuite de gaz après conversion ?

Appliquez une solution d'eau savonneuse sur les raccords et les orifices. Si des bulles apparaissent, il y a une fuite. Serrez les connexions ou remplacez les pièces défectueuses. Ne jamais utiliser une flamme nue.

Quels outils sont nécessaires pour la conversion ?

Vous aurez besoin d'un tournevis à tête plate, d'un tourne-écrou, et de ruban adhésif (pour faciliter la dépose des orifices).

Puis-je utiliser la plaque française sur tous les brûleurs ?

Non, la plaque française (grille spéciale) est conçue pour un brûleur spécifique. Suivez les instructions du manuel pour l'installer correctement.

Comment nettoyer les brûleurs de surface ?

Déposez les grilles et les têtes de brûleur. Nettoyez-les avec de l'eau chaude savonneuse et une brosse douce. Rincez et séchez complètement avant de remonter. Évitez les produits abrasifs.

Que faire si un orifice tombe à l'intérieur de la cuisinière ?

Utilisez un ruban adhésif à l'intérieur de la douille pour retenir l'orifice lors du démontage. S'il tombe, éteignez le gaz, débranchez l'alimentation et récupérez-le avec précaution. Si impossible, contactez un installateur qualifié.

Puis-je acheter des pièces de rechange pour ce modèle ?

Oui, les orifices, brides, têtes de brûleur sont disponibles. Référez-vous au manuel pour les numéros de pièces (ex: #78, #105, #120, #90). Contactez Viking ou un revendeur agréé.

Où puis-je trouver le manuel complet en français ?

Téléchargez gratuitement la notice au format PDF sur notice-facile.com. Vous pouvez également demander une traduction en choisissant votre langue et en fournissant votre email.

MODE D'EMPLOI TVDR4804FDB VIKING

Guide d'installation

LPKTVDR LP Kit de Conversion pour Cuisinières Tuscany

Contenu du kit de conversion de l'orifi ce PL

Description Numéro de pieces/Size Quantité
Brûleurs de surface arrière (B) #78 1
Brûleurs de surface arrière (C) #105 2
Brûleurs de surface avant (D) #120 3
Plaque Française (F) #90 1
Étiquette de conversion PF030377 1
Instructions de conversion du LPKTVDR 056242-000 1

REMARQUE: En fonction du modele à convertir, certains orifi ces ne peuvent pas etre utilisés.

IMPORTANT - À litre et à suivre!

A VERTISSEMENT

RISQUE D'INCENDIE/ D'EXPLOSION

Si les instructions de ce manuel ne sont pas parfaitement suivies, cela

peut provoquer un incendie ou une explosion qui entraînerait des dégâts matériels, des blessures corporelles ou la mort.

CONSIGNES EN CAS D'ODEUR DE GAZ :

• NE PAS tenter d'allumer quelque appareil que ce soit.
• NE PAS toucher aux interrupteurs électriques.
• N'UTILISZEaucun téléphone dans votebâtiment.
• Appelez immédiatement votre fournisseur de gaz à partir d'un téléphone chez un voisin. Suivez les instructions du fournisseur de gaz.
• Si vous n'arrivez pas à joindre votre fournisseur de gaz, appeleez les pompiers. L'installation et l'entretien doivent être réalisés en cas d'attéignir des personnes.

par un installateur qualifié, une agence d'entretien ou le fournisseur de gaz

MISE EN GARDE

S'assurer que l'alimentation

electrique est désactivée

coupee au niveau du boîtier

de disjoncteurs lors de la conversion de l'appareil.

MISE EN GARDE

Avant de faire fonctionner

I'appareil, tousjresverifi er qu'il n'y a pas de fuites de gaz à I'aie

d'une solution d'eau savonneuse ou

toute autre méthode acceptable. NE PAS

utiliser de fl amme neue pour rechercher

une fuite.

Conversion du régulateur

Déposer l'écrou hexagonal du dessus du régulateur.
- Oter le piston plastique de l'écrou hexagonal.
- Inverser le piston et le réinstaller sur l'écrou hexagonal en appuyant fermement.

REMARQUE: Le piston porte les marques « NAT » ou « PL ». Le type de combustible converti s'affi che sur la partie inférieure du piston.

Appuyez sur le cote avec le doigt pour enlever la goupille du chapeau

• Réinstaller l'écrou hexagonal sur le régulateur dans la confi guration voulue.

Emplacements de l'orifice

36 po W/4 Brûleurs de surface

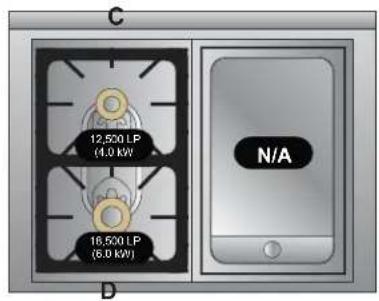

36 po W/2 Bruleurs de surface/ plaque chauffante

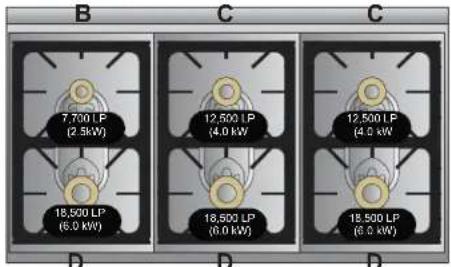

48 po W/6 Brûleurs de surface

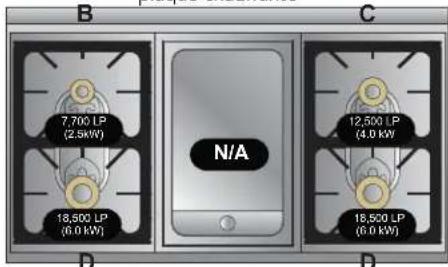

48 po W/4 Bruleurs de surface/ plaque chauffante

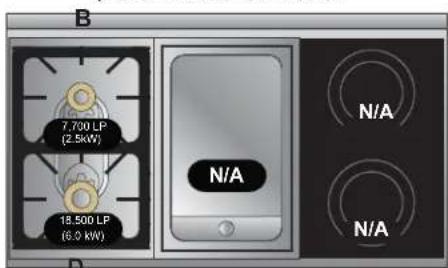

48 po W/2 Brûleurs de surface/ plaque chauffante/Induction

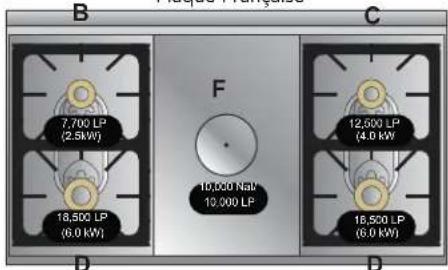

48 po W/4 Brûleurs de surface/ Plaque Française

48 po W/4 Brûleurs de surface/Induction

Surface Burner Conversion

Déposer toutes les grilles, têtes de brûleur de surface et la plaque française

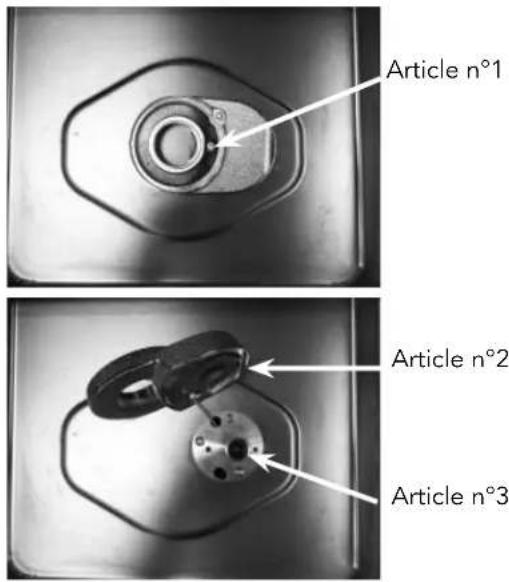

Conversion du brûleur de surface

-Localiser l'orifi ce approprié
-Déposer tournevis à tête plate vis (Article n°1).
- Poser la bride brûleur de côté - ne débranchez pas le cable de l'allumeur. (Article n°2).
-Utiliser un tourne-écrou pour enlever l'orifi ce (Article n°3).
- Remplacer par orifice correct - reportez-vous à la page précédente.

Conseil technique: Appliquer du ruban à l'intérieur de la douille pour faciliter la dépose des orifi ces du brûleur de surface. Cette méthode permet d'eviter que les orifi ces tombent dans la cuisinependant la dépose.

• ÀpRES avoir remplace l'orifi ce, remettez la bride bruleur Article #2.
• Poser à nouveau les vis et inverser la procédure pour la réinstallation.

REMARQUE: Pour installer correctement la tete du brûleur, tourner jusqu'à ce que la tete du brûleur se fi xé dans la rainure.

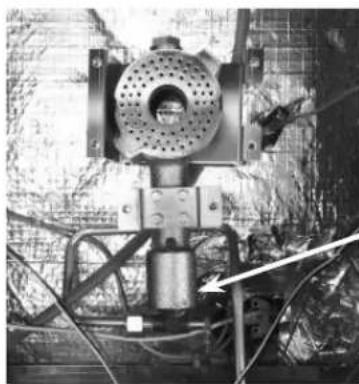

Conversion du brûleur la plaque française

-Déposer la vis autour de brûleur.
- Déposer les vis qui Maintiennent la cuve.
-Glisser la boite des brûleurs avec impatience et sortez.

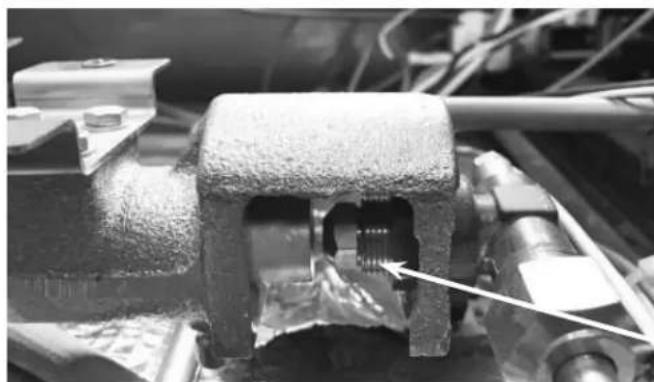

-Orifice se trouve sous la bride de l'orifice, fi xée au tube.
-Utiliser un tourne-écrou pour enlever l'orifi ce.

Conseil technique: Appliquer du ruban à l'intérieur de la douille pour faciliter la dépose des orifi ces du brûleur de surface. Cette méthode permet d'éviter que les orifi ces tombent dans la cuisinière pendant la dépose.

• ÀpRES le remplacement de l'orifi ce, réinstaller du bruleur boite et la plaque francaise

la bride de l'orifice

I'orifice

Emplacement de I'etiquette de caractéristiques nominales

Lorsque la conversion du PL/Propane est terminée, replir l'étiquette de conversion ci-jointe et la placer a cote de l'étiquette de caractéristiques nominales.

L'étiquette de caractéristiques nominales est située sous le panneau de commande.

Viking Range, LLC

111 Front Street

Greenwood, Mississippi 38930 USA

[phone]

For product information, call 1-888-(845-4641)

Pour obtenir des renseignements sur le produit, appeler au 1 888 (845-4641)

ou visitez notre site Web à vikingrange.com aux É.-U. ou brigade.ca au Canada
