Type de produit	Cuisinière à gaz
Marque	Viking
Modèle	TVDR4804IAW
Largeur	48 pouces (122 cm)
Profondeur	27 pouces (69 cm)
Hauteur	36 pouces (91 cm)
Poids	Environ 113 kg (250 lb)
Alimentation	Gaz naturel ou propane (kit de conversion inclus)
Nombre de brûleurs de surface	6
Type de brûleurs de surface	Brûleurs scellés à haute performance
Plaque française	Oui, intégrée
Four	Oui, gaz (capacité estimée 5,4 pi³)
Allumage	Électronique
Matériau	Acier inoxydable
Nettoyage	Grilles amovibles, brûleurs démontables
Sécurité	Vanne d'arrêt, consignes de coupure d'alimentation
Pièces détachées	Kit de conversion LP (LPKTVDR) inclus
Garantie	2 ans (estimation standard)
Pays de fabrication	États-Unis
Installation	Encastrée ou autonome

FOIRE AUX QUESTIONS - TVDR4804IAW VIKING

Comment convertir la cuisinière du gaz naturel au propane ?

Utilisez le kit de conversion LPKTVDR fourni. Suivez les instructions : inversez le piston du régulateur (marqué NAT/PL), remplacez les orifices des brûleurs par ceux du kit, et vérifiez l'absence de fuites avec de l'eau savonneuse.

Comment nettoyer les brûleurs de surface ?

Retirez les grilles et les têtes de brûleur. Lavez-les à l'eau chaude savonneuse, rincez et séchez complètement. Ne pas immerger les allumeurs. Assurez-vous que les orifices ne sont pas obstrués.

Que faire si le brûleur ne s'allume pas ?

Vérifiez que l'alimentation en gaz est ouverte et que l'allumage électronique fonctionne. Nettoyez la tête du brûleur et l'orifice. Si le problème persiste, contactez un technicien qualifié.

Où se trouve l'étiquette des caractéristiques nominales ?

Sous le panneau de commande, à l'avant de l'appareil. Elle indique le type de gaz et les réglages.

Puis-je utiliser la cuisinière sans conversion pour le gaz naturel ?

Oui, elle est livrée configurée pour le gaz naturel. Si vous utilisez du propane, vous devez effectuer la conversion avec le kit fourni.

Comment entretenir la plaque française ?

Nettoyez-la après chaque usage avec un chiffon doux et du détergent doux. Évitez les abrasifs. Pour un nettoyage en profondeur, retirez la plaque et lavez-la à la main.

Quelle est la taille de la cuisinière ?

Largeur 48 pouces (122 cm), profondeur 27 pouces (69 cm), hauteur 36 pouces (91 cm). Prévoyez un espacement adéquat pour la ventilation.

Que faire en cas d'odeur de gaz ?

Ne pas allumer d'appareil, ne pas toucher aux interrupteurs, quittez les lieux et appelez votre fournisseur de gaz depuis un téléphone voisin. Suivez les instructions du fournisseur.

Puis-je installer la cuisinière moi-même ?

L'installation et la conversion doivent être réalisées par un installateur qualifié conformément aux codes locaux. La garantie peut être annulée en cas d'installation incorrecte.

Où puis-je trouver des pièces de rechange ?

Contactez Viking Range LLC ou un revendeur agréé. Le kit de conversion LPKTVDR est inclus avec l'appareil.

MODE D'EMPLOI TVDR4804IAW VIKING

Guide d'installation

LPKTVDR LP Kit de Conversion pour Cuisinières Tuscany

Contenu du kit de conversion de l'orifi ce PL

Description Numéro de pieces/Size Quantité
Brûleurs de surface arrière (B) #78 1
Brûleurs de surface arrière (C) #105 2
Brûleurs de surface avant (D) #120 3
Plaque Française (F) #90 1
Étiquette de conversion PF030377 1
Instructions de conversion du LPKTVDR 056242-000 1

REMARQUE: En fonction du modele à convertir, certains orifi ces ne peuvent pas etre utilisés.

IMPORTANT - À litre et à suivre!

A VERTISSEMENT

RISQUE D'INCENDIE/ D'EXPLOSION

Si les instructions de ce manuel ne sont pas parfaitement suivies, cela

peut provoquer un incendie ou une explosion qui entraînerait des dégâts matériels, des blessures corporelles ou la mort.

CONSIGNES EN CAS D'ODEUR DE GAZ :

• NE PAS tenter d'allumer quelque appareil que ce soit.
• NE PAS toucher aux interrupteurs électriques.
• N'UTILISZEaucun téléphone dans votebâtiment.
• Appelez immédiatement votre fournisseur de gaz à partir d'un téléphone chez un voisin. Suivez les instructions du fournisseur de gaz.
• Si vous n'arrivez pas à joindre votre fournisseur de gaz, appeleez les pompiers. L'installation et l'entretien doivent être réalisés en cas d'attéignir des personnes.

par un installateur qualifié, une agence d'entretien ou le fournisseur de gaz

MISE EN GARDE

S'assurer que l'alimentation électrique est désactivée coupée au niveau du boîtier

de disjoncteurs lors de la conversion de l'appareil.

MISE EN GARDE

Avant de faire fonctionner l'appareil, toujours vérifi er qu'il n'y a pas de fuites de gaz à l'aide

d'une solution d'eau savonneuse ou toute autre méthode acceptable. NE PAS utilise de f1 amme neue pour rechercher uneuite.

Conversion du régulateur

Déposer l'écrou hexagonal du dessus du régulateur.
- Oter le piston plastique de l'écrou hexagonal.
- Inverser le piston et le réinstaller sur l'écrou hexagonal en appuyant fermement.

REMARQUE: Le piston porte les marques « NAT » ou « PL ». Le type de combustible converti s'affi che sur la partie inférieure du piston.

Appuyez sur le cote avec le doigt pour enlever la goupille du chapeau

• Réinstaller l'écrou hexagonal sur le régulateur dans la confi guration voulue.

Emplacements de l'orifice

36 po W/4 Brûleurs de surface

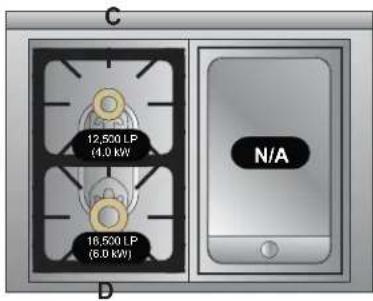

36 po W/2 Brûleurs de surface/ plaque chauffante

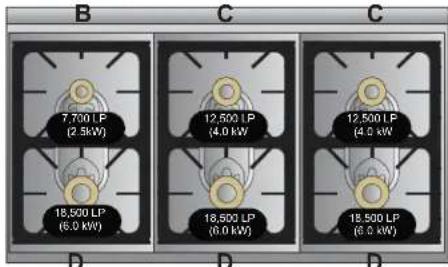

48 po W/6 Brûleurs de surface

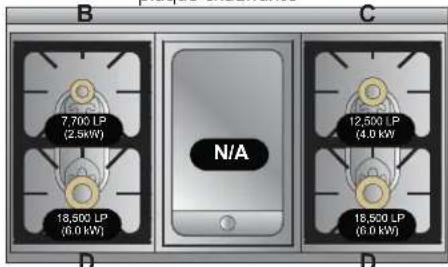

48 po W/4 Bruleurs de surface/ plaque chauffante

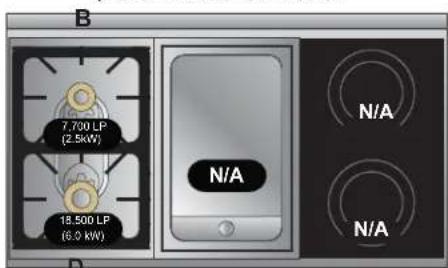

48 po W/2 Brûleurs de surface/ plaque chauffante/Induction

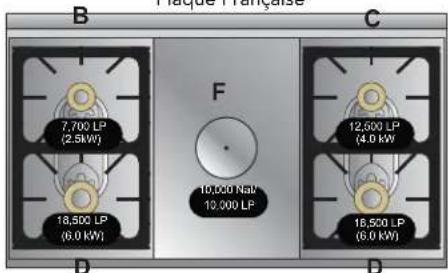

48 po W/4 Brûleurs de surface/ Plaque Française

48 po W/4 Brûleurs de surface/Induction

Surface Burner Conversion

Déposer toutes les grilles, têtes de brûleur de surface et la plaque française

Conversion du brûleur de surface

-Localiser l'orifi ce approprié
-Déposer tournevis à tête plate vis (Article n°1).
- Poser la bride brûleur de côté - ne débranchez pas le cable de l'allumeur. (Article n°2).
-Utiliser un tourne-écrou pour enlever l'orifi ce (Article n°3).
- Remplacer par orifice correct - reportez-vous à la page précédente.

Conseil technique: Appliquer du ruban à l'intérieur de la douille pour faciliter la dépose des orifi ces du brûleur de surface. Cette méthode permet d'éviter que les orifi ces tombent dans la cuisinependant la dépose.

• ÀpRES avoir remplace l'orifi ce, remettez la bride bruleur Article #2.
• Poser à nouveau les vis et inverser la procédure pour la réinstallation.

REMARQUE: Pour installer correctement la tete du brûleur, tourner jusqu'à ce que la tete du brûleur se fi xé dans la rainure.

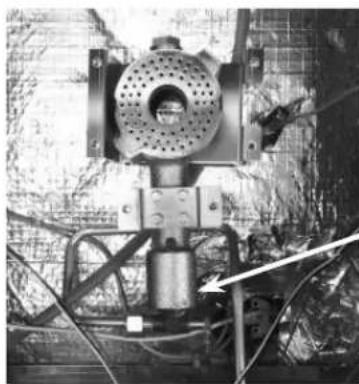

Conversion du brûleur la plaque française

-Déposer la vis autour de brûleur.
- Déposer les vis qui Maintiennent la cuve.
-Glisser la boite des brûleurs avec impatience et sortez.

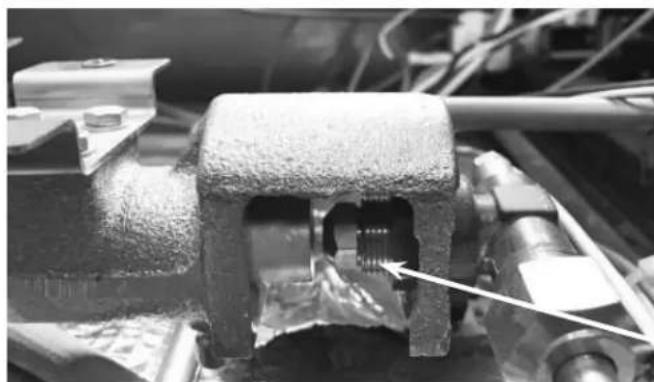

-Orifice se touve sous la bride de l'orifice, fi xée au tube.
-Utiliser un tourne-écrou pour enlever l'orifi ce.

Conseil technique: Appliquer du ruban à l'intérieur de la douille pour faciliter la dépose des orifi ces du brûleur de surface. Cette méthode permet d'éviter que les orifi ces tombent dans la cuisinière pendant la dépose.

• ÀpRES le remplacement de l'orifi ce, réinstaller du bruleur boite et la plaque francaise

la bride de l'orifice

I'orifice

Emplacement de I'etiquette de caractéristiques nominales

Lorsque la conversion du PL/Propane est terminée, replir l'étiquette de conversion ci-jointe et la placer à côté de l'étiquette de caractéristiques nominales.

L'étiquette de caractéristiques nominales est située sous le panneau de commande.
