FOIRE AUX QUESTIONS - TVDR4804IDB VIKING

Comment convertir ma cuisinière Viking TVDR4804IDB du gaz naturel au propane ?

Utilisez le kit de conversion LPKTVDR. Débranchez l'alimentation électrique, inversez le piston du régulateur, remplacez les orifices des brûleurs de surface et de la plaque française par ceux fournis. Servez-vous d'une solution savonneuse pour vérifier l'absence de fuites avant de rallumer.

Quelle est la différence entre les orifices pour gaz naturel et propane ?

Les orifices pour propane (PL) ont un diamètre plus petit et sont marqués 'PL' ou 'LP'. Ceux pour gaz naturel sont marqués 'NAT'. Le piston du régulateur porte également ces marques.

Comment nettoyer les brûleurs de surface ?

Retirez les grilles et les têtes de brûleurs. Nettoyez-les avec une éponge douce et du savon doux. Rincez et séchez complètement avant de remonter. Ne pas nettoyer au lave-vaisselle.

Que faire si je sens une odeur de gaz ?

Suivez les consignes de sécurité : n'allumez aucun appareil, ne touchez pas aux interrupteurs, quittez les lieux, appelez votre fournisseur de gaz depuis un téléphone extérieur, puis les pompiers si nécessaire.

Comment utiliser la plaque française ?

La plaque française est une surface de cuisson plate et lisse. Allumez le brûleur sous la plaque, réglez la flamme. Elle est idéale pour les crêpes, les galettes ou les plats nécessitant une chaleur uniforme.

Puis-je installer la cuisinière moi-même ?

L'installation et la conversion de gaz doivent être effectuées par un installateur qualifié conformément aux codes locaux. Ne tentez pas de le faire vous-même si vous n'êtes pas certifié.

Où se trouve l'étiquette des caractéristiques nominales ?

Sous le panneau de commande. Après conversion, apposez l'étiquette de conversion fournie à côté.

Comment retirer la bride du brûleur de surface ?

Déposez la vis à l'aide d'un tournevis à tête plate. Ne débranchez pas le câble de l'allumeur. Utilisez un tourne-écrou pour retirer l'orifice.

Quels sont les accessoires disponibles pour ce modèle ?

Le kit de conversion LPKTVDR pour propane, ainsi que des orifices de rechange pour les brûleurs de surface et la plaque française.

Comment savoir si la conversion au propane a été effectuée correctement ?

Après conversion, vérifiez que le régulateur affiche 'PL' en partie inférieure, que les orifices sont bien ceux du kit, et effectuez un test de fuite avec de l'eau savonneuse sur tous les raccords.

MODE D'EMPLOI TVDR4804IDB VIKING

Guide d'installation

LPKTVDR LP Kit de Conversion pour Cuisinières Tuscany

Contenu du kit de conversion de l'orifi ce PL

Description Numéro de pieces/Size Quantité
Brûleurs de surface arrière (B) #78 1
Brûleurs de surface arrière (C) #105 2
Brûleurs de surface avant (D) #120 3
Plaque Française (F) #90 1
Étiquette de conversion PF030377 1
Instructions de conversion du LPKTVDR 056242-000 1

REMARQUE: En fonction du modele à convertir, certains orifi ces ne peuvent pas etre utilisés.

IMPORTANT - À litre et à suivre!

A VERTISSEMENT

RISQUE D'INCENDIE/ D'EXPLOSION

Si les instructions de ce manuel ne sont pas parfaitement suivies, cela

peut provoquer un incendie ou une explosion qui entraînerait des dégats matériels, des blessures corporelles ou la mort.

CONSIGNES EN CAS D'ODEUR DE GAZ :

• NE PAS tenter d'allumer quelque appareil que ce soit.
• NE PAS toucher aux interrupteurs électriques.
• N'UTILISEZ aucun téléphone dans votre[bâtiment.
• Appelez immédiatement votre fournisseur de gaz à partir d'un téléphone chez un voisin. Suivez les instructions du fournisseur de gaz.
• Si vous n'arrivez pas à joindre votre fournisseur de gaz, appecelez les pompiers. L'installation et l'entretien doivent être réalisés en cas d'attéignir le gaz.

par un installateur qualifié, une agence d'entretien ou le fournisseur de gaz

MISE EN GARDE

S'assurer que l'alimentation électrique est désactivée coupée au niveau du boîtier

de disjoncteurs lors de la conversion de l'appareil.

MISE EN GARDE

Avant de faire fonctionner l'appareil, toujours vérifi er qu'il n'y a pas de fuites de gaz à l'aide

d'une solution d'eau savonneuse ou toute autre méthode acceptable. NE PAS utilise de f1 amme neue pour rechercher uneuite.

Conversion du régulateur

Déposer l'écrou hexagonal du dessus du régulateur.
- Oter le piston plastique de l'écrou hexagonal.
- Inverser le piston et le réinstaller sur l'écrou hexagonal en appuyant fermement.

REMARQUE: Le piston porte les marques « NAT » ou « PL ». Le type de combustible converti s'affi che sur la partie inférieure du piston.

Appuyez sur le cote avec le doigt pour enlever la goupille du chapeau

• Réinstaller l'écrou hexagonal sur le régulateur dans la confi guration voulue.

Emplacements de l'orifice

36 po W/4 Brûleurs de surface

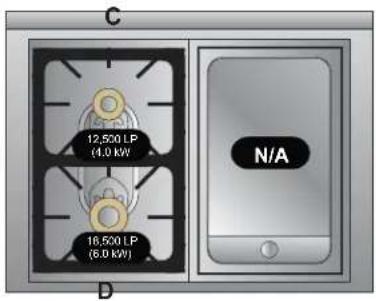

36 po W/2 Brûleurs de surface/ plaque chauffante

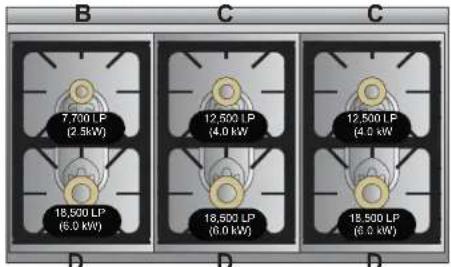

48 po W/6 Brûleurs de surface

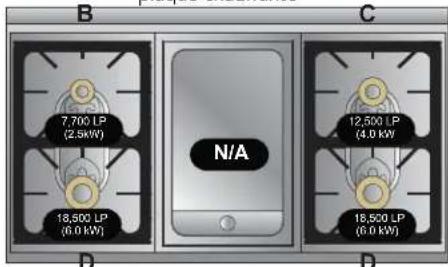

48 po W/4 Bruleurs de surface/ plaque chauffante

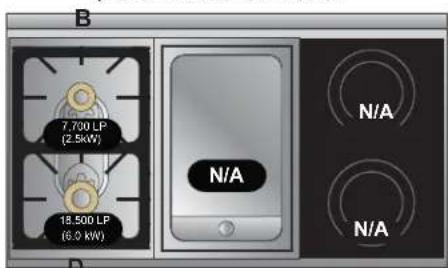

48 po W/2 Brûleurs de surface/ plaque chauffante/Induction

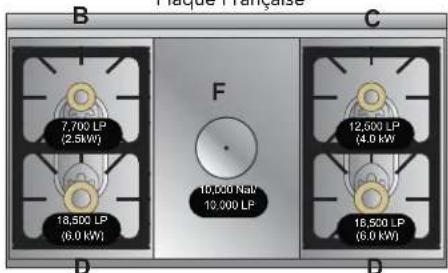

48 po W/4 Brûleurs de surface/ Plaque Française

48 po W/4 Brûleurs de surface/Induction

Surface Burner Conversion

Déposer toutes les grilles, têtes de brûleur de surface et la plaque française

Conversion du brûleur de surface

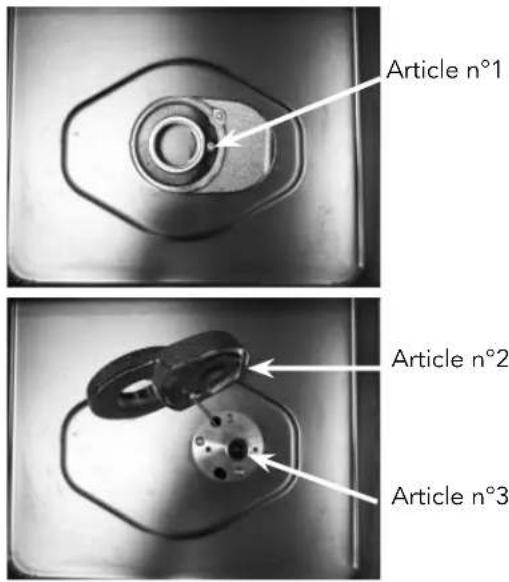

-Localiser l'orifi ce approprié
-Déposer tournevis à tête plate vis (Article n°1).
- Poser la bride brûleur de côté - ne débranchez pas le cable de l'allumeur. (Article n°2).
-Utiliser un tourne-écrou pour enlever l'orifi ce (Article n°3).
- Remplacer par orifice correct - reportez-vous à la page précédente.

Conseil technique: Appliquer du ruban à l'intérieur de la douille pour faciliter la dépose des orifi ces du brûleur de surface. Cette méthode permet d'eviter que les orifi ces tombent dans la cuisinependant la dépose.

• ÀpRES avoir remplace l'orifi ce, remettez la bride bruleur Article #2.
• Poser à nouveau les vis et inverser la procédure pour la réinstallation.

REMARQUE: Pour installer correctement la tete du brûleur, tourner jusqu'à ce que la tete du brûleur se fi xé dans la rainure.

Conversion du brûleur la plaque française

-Déposer la vis autour de brûleur.
- Déposer les vis qui Maintiennent la cuve.
-Glisser la boite des brûleurs avec impatience et sortez.

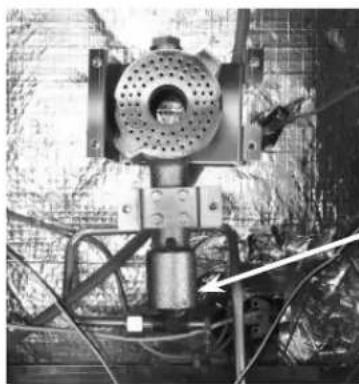

-Orifice se trouve sous la bride de l'orifice, fi xée au tube.

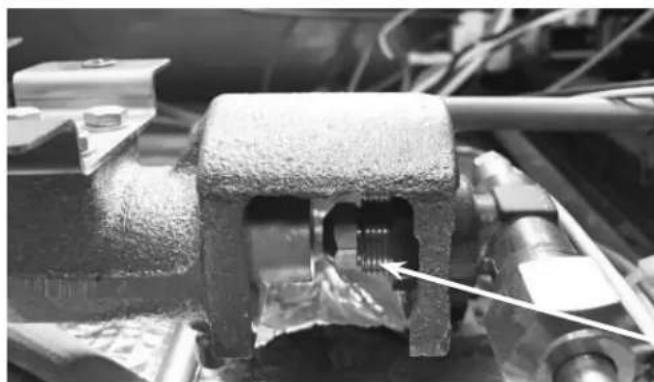

-Utiliser un tourne-écrou pour enlever l'orifi ce.

Conseil technique: Appliquer du ruban à l'intérieur de la douille pour faciliter la dépose des orifi ces du brûleur de surface. Cette méthode permet d'éviter que les orifi ces tombent dans la cuisinependant la dépose.

• ÀpRES le remplacement de l'orifi ce, réinstaller du bruleur boite et la plaque francaise

la bride de l'orifice

I'orifice

Emplacement de I'etiquette de caractéristiques nominales

Lorsque la conversion du PL/Propane est terminée, replir l'étiquette de conversion ci-jointe et la placer à côté de l'étiquette de caractéristiques nominales.

L'étiquette de caractéristiques nominales est située sous le panneau de commande.

Viking Range, LLC

111 Front Street

Greenwood, Mississippi 38930 USA

[phone]

For product information, call 1-888-(845-4641)

Pour obtenir des renseignements sur le produit, appeler au 1 888 (845-4641)

ou visitez notre site Web à vikingrange.com aux É.-U. ou brigade.ca au Canada
