Type de produit	Réfrigérateur
Marque	Whirlpool
Modèle	WRV986FDEM
Alimentation électrique	115 V, 60 Hz, circuit 15-20 A
Configuration	French door avec tiroir congélateur en bas
Nombre de portes	2 portes battantes (réfrigérateur)

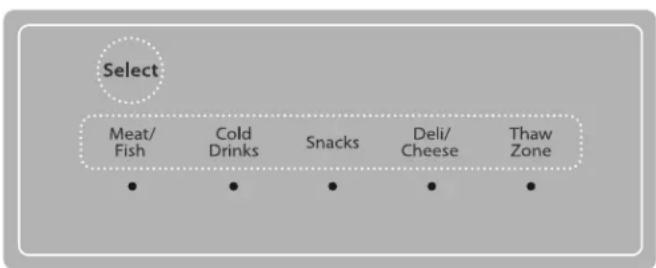

Nombre de tiroirs réfrigérés	2 (dont un à température contrôlée)
Nombre de tiroirs congélateur	1
Distributeur d'eau	Oui, avec remplissage mesuré
Distributeur de glaçons	Oui, glaçons et glace concassée
Machine à glaçons	Oui, intégrée
Filtre à eau	Oui, modèle P9WB2L/P9RFWB2L, capacité 200 gallons
Filtre à air	Oui, sur certains modèles (réf. W10311524 ou AIR1)
Conservateur pour produits frais	Oui (sachet absorbant l'éthylène)
Commandes	Écran tactile avec fonctions Fast Cool, Fast Ice, Mode Vacances
Éclairage intérieur	LED avec tablettes rayonnantes (sur certains modèles)
Alarme de porte ouverte	Oui, après 5 minutes
Verrouillage distributeur	Oui
Nettoyage	Intérieur : eau tiède et savon doux ; extérieur : nettoyant inox
Garantie	1 an limitée (pièces et main-d'œuvre)
Accessoires recommandés	Filtre à eau EDR2RXD1, filtre à air, nettoyant affresh

FOIRE AUX QUESTIONS - WRV986FDEM WHIRLPOOL

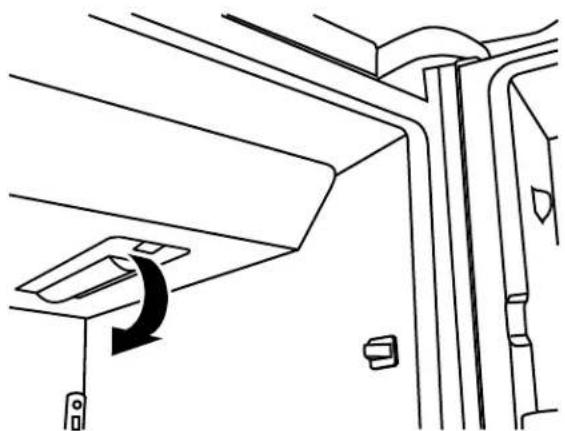

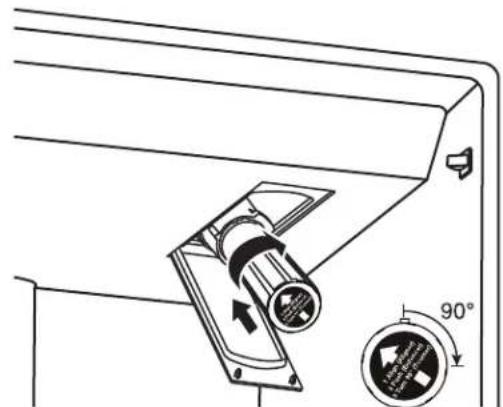

Comment installer le filtre à eau sur le réfrigérateur Whirlpool WRV986FDEM ?

Retirez le filtre neuf de son emballage et enlevez les protections des joints toriques. Alignez l'arête du filtre avec l'encoche du logement situé au plafond du réfrigérateur (côté droit). Insérez le filtre et tournez-le de 90 degrés dans le sens horaire jusqu'à ce qu'il s'emboîte. Refermez le clapet du compartiment. Ensuite, rincez le système en distribuant 3 gallons d'eau (voir section Rinçage du circuit d'eau).

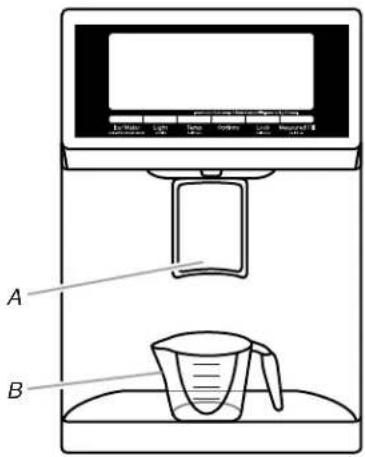

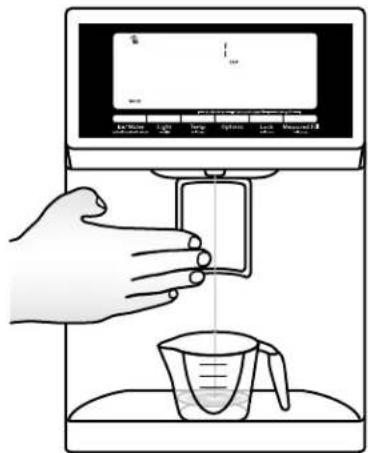

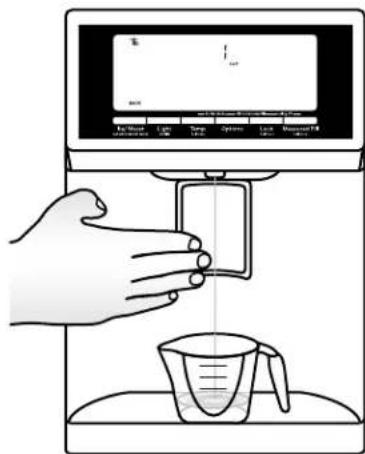

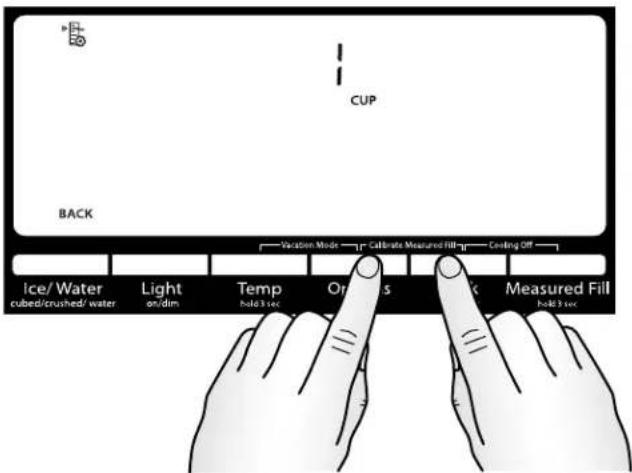

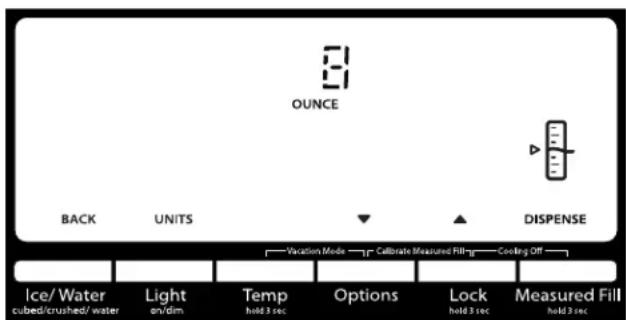

Comment calibrer le remplissage mesuré du distributeur d'eau ?

Placez une tasse à mesurer de 1 tasse (237 mL) sur le plateau du distributeur. Appuyez simultanément sur les boutons OPTIONS et LOCK pendant 3 secondes. Distribuez de l'eau jusqu'à remplir la tasse à la ligne maximale. Appuyez sur MEASURED FILL sous 'Confirm' pour valider le calibrage.

Que faire si le distributeur d'eau ne fonctionne pas ?

Vérifiez d'abord que les portes sont bien fermées, que le robinet d'arrivée d'eau est ouvert et que le filtre à eau n'est pas obstrué ou mal installé. Si nécessaire, rincez le circuit d'eau pour évacuer l'air. Consultez la section Dépannage du manuel pour plus de solutions.

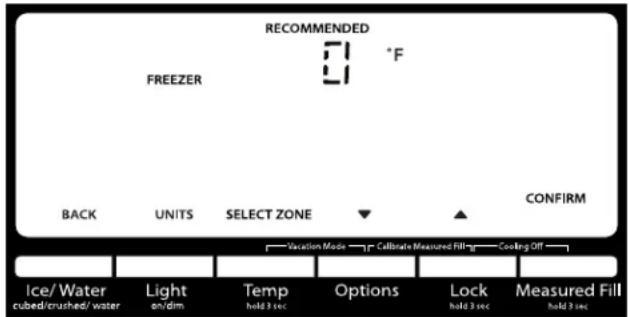

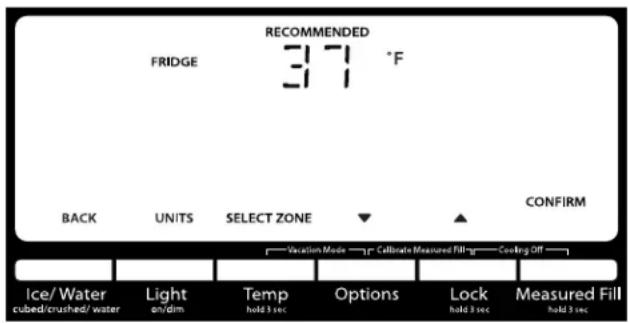

Comment régler la température du réfrigérateur et du congélateur ?

Appuyez sur TEMP pendant 3 secondes pour activer le mode Température. Utilisez les boutons LOCK (+) pour augmenter et OPTIONS (-) pour diminuer. Le réfrigérateur peut être réglé de 33°F à 42°F, le congélateur de -5°F à 5°F. Appuyez sur MEASURED FILL pour confirmer les réglages.

Comment retirer les portes du réfrigérateur pour l'installation ?

Débranchez l'appareil. Retirez les couvre-charnières supérieurs. Pour la porte gauche, déconnectez d'abord le tuyau d'eau et le câblage. Utilisez une clé hexagonale de 3/16" pour retirer les vis des charnières. Soulevez la porte de l'axe inférieur. Procédez avec deux personnes. Consultez la section Retrait et réinstallation des portes.

Que faire en cas de panne de courant ?

Si l'alimentation a été coupée et que la température du congélateur dépasse 18°F (-8°C), l'écran affiche 'PO' et une alarme retentit. Appuyez sur MEASURED FILL sous 'Confirm' pour accuser réception. Vérifiez l'état des aliments.

Comment nettoyer l'intérieur du réfrigérateur ?

Utilisez une solution d'eau tiède et de savon doux. Évitez les nettoyants abrasifs ou inflammables. Ne nettoyez pas les tablettes en verre avec de l'eau tiède lorsqu'elles sont froides. Séchez soigneusement toutes les surfaces.

Pourquoi les glaçons ont-ils un mauvais goût ou une odeur ?

Cela peut être dû à des raccords de plomberie neufs, à des glaçons stockés trop longtemps, ou à un filtre à eau nécessitant un rinçage supplémentaire. Jetez les trois premiers lots de glaçons après installation. Utilisez des emballages hermétiques pour les aliments.

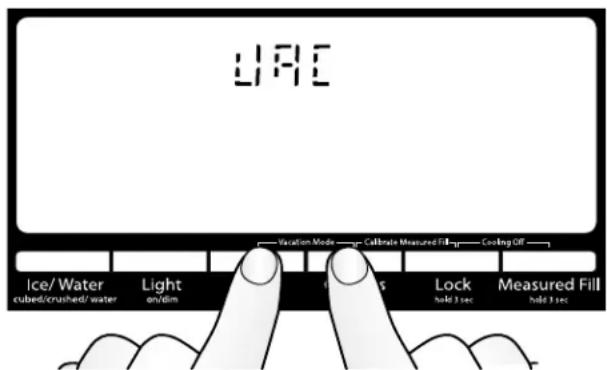

Comment activer le mode vacances ?

Appuyez simultanément sur les boutons TEMP et OPTIONS pendant 3 secondes. L'écran affiche 'VAC'. Ce mode réduit la fréquence de dégivrage pour économiser l'énergie. Pour désactiver, répétez la même action.

Comment remplacer le filtre à air du réfrigérateur ?

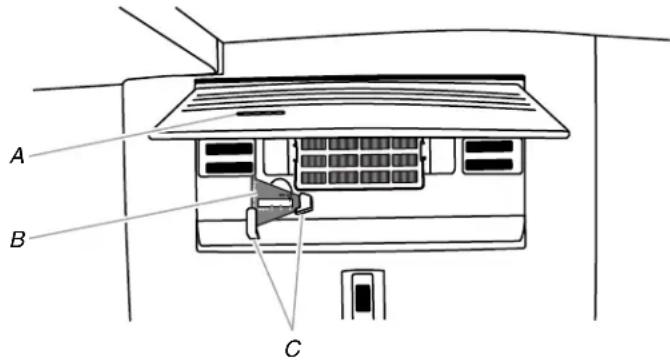

Ouvrez la porte à aérations située à l'arrière du compartiment réfrigérateur. Retirez l'ancien filtre en serrant les onglets latéraux. Activez le témoin du nouveau filtre en écrasant la bulle, puis insérez-le. Remplacez tous les 6 mois ou lorsque le témoin passe du blanc au rouge.

MODE D'EMPLOI WRV986FDEM WHIRLPOOL

Déballage du réfrigerateur 75

Retrait et réinstallation des portes

du réfrigérateur. 76

Retrait et réinstallation

de I'avant des tiroirs. 78

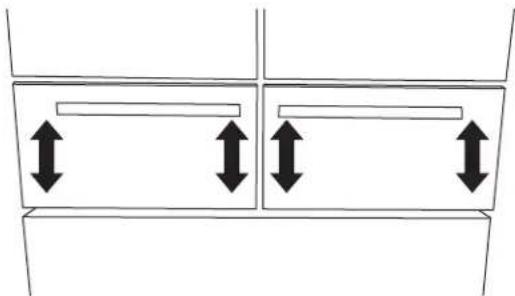

Alignement des portes et des tiroirs.....80

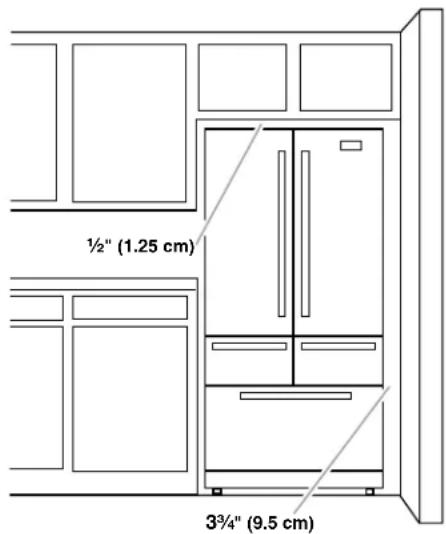

Exigences d'emplacement 83

Spécifications électriques. 83

Spcifications de l'alimentation en eau..83

Raccordement à la canalisation d'eau ...84

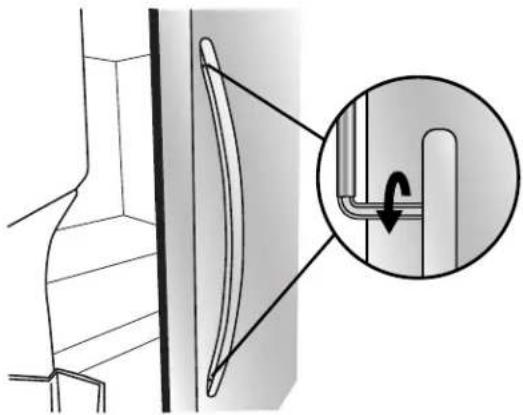

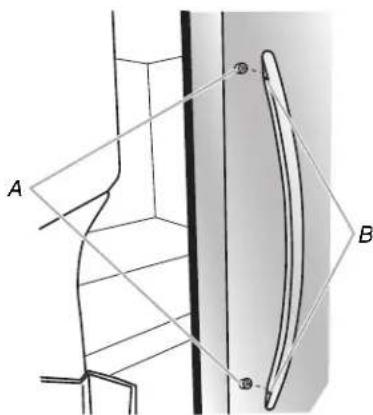

Installation et retrait des poignées....85

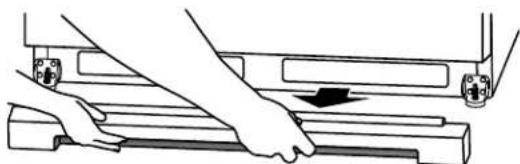

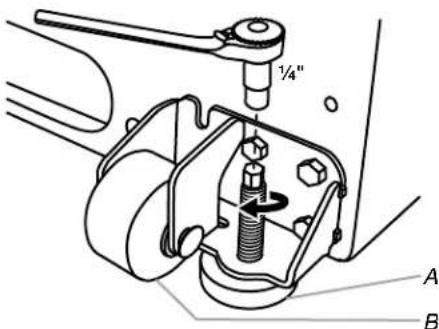

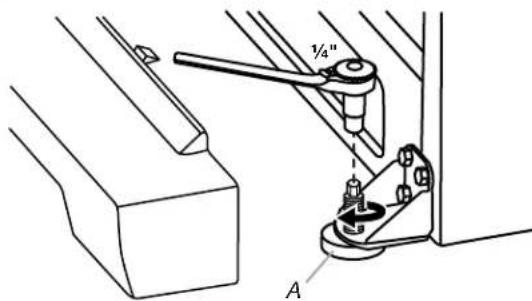

Nivellement du réfrigérateur et fermeture de la porte 87

FILTRES ET ACCESSOIRES 88

Système de filtration d'eau. 88

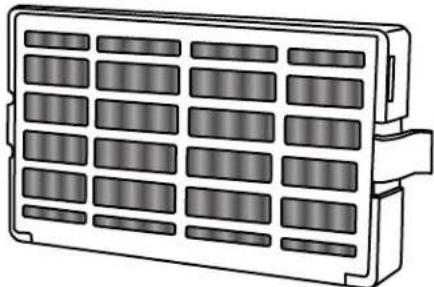

Installation du filtré à air (sur certains

modles). 89

Installation du conservateur

pour produits frais. 90

Accessoires. 90

UTILISATION DU RÉFRIGÉRATEUR......90

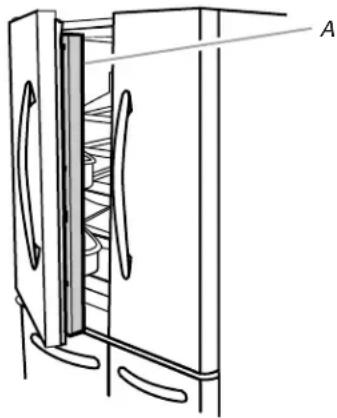

Ouverture et fermetre des portes 90

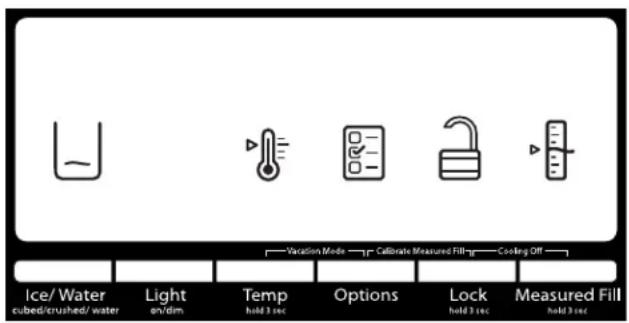

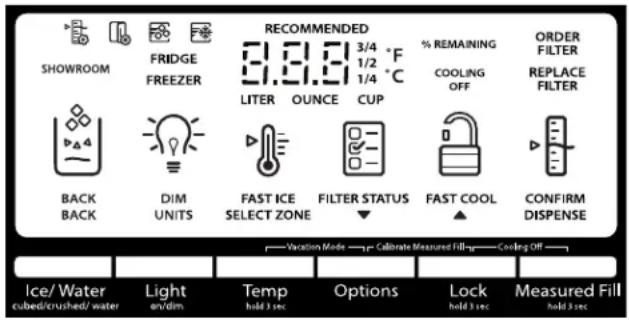

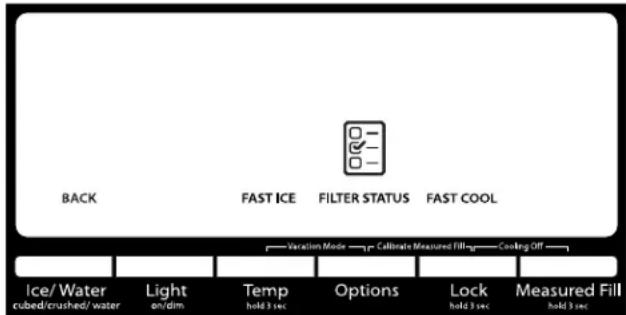

Utilisation des commandes 91

Caracteristiques du réfrigérateur. 94

Distributeurs d'eau et de glaçons. 95

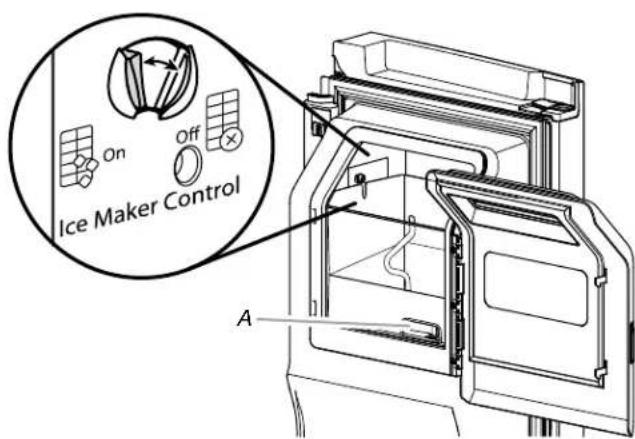

Machine à glaçons et bac de rangement pour les glaçons (sur certains modèles). 98

ENTRETIEN DU RÉFRIGÉRATEUR......100

Nettoyage. 100

Lampes. 101

Précautions à prendre pour les vacances ou le déménagement. 101

RÉSOLUTION DE PROBLEMES. 102

FEUILLE DE DONNÉES SUR LA PERFORMANCE 109

GARANTIE 110

REFRIGERATOR SAFETY

Nous you REMERCIONS d'avoir acheté ce produit de haute qualite. Enregisterer notre nouveau refrigerateur sur le site internet www.whirlpool.ca.

Pour reference ulterieure, consigner par etrit les numeros de modèle et de srie de suait. Ceux-ci sont situés sur la paroi interne du compartment de réfrigération.

Numero de modulo

Numero de série

SECURITE DU RÉFRIGÉRATEUR

Votre sécurité et celle des autres est très importante.

Nous donnns de nombreux messages de securite importants dans ce manuel et sur voite appareil menager. Assurez-vous de tous lire tous les messages de securite et de youy conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à autres.

Tous les messages de sécurité suivont le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

DANGER

AVERAGEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produit en cas de non-respect des instructions.

IMPORTANT INSTRUCTIONS DE SECURITÉ

AVERTISSEMENT : Pour réduire les risques d'incendie, de chic électrique ou des blessures lors de l'utilisation du réfrigerateur, prendre quelques précautions fondamentales, y compris les suivantes :

• Brancher l'appareil sur une prise à 3 alveoles reliée à la terre.
  Ne pas enlever la broche de liaison à la terre.
• Ne pas utiliser un adaptateur.
• Ne pas utiliser un cable de rallonge.
• Débrancher la source de courant électrique avant l'entretien.
• Replacer pieces et panneaux avant de faire la remise en marche.
  Enlever les portes de votreieux réfrigerateur.
  Utiliser un produit de nettoyage ininflamnable.

Garder les matériaux et les vapeurs inflammables, telque l'essence, loin du réfrigerateur.
Utiliser deux ou plus de personnes pour déplacer et installer le réfrigerateur.
- Debrancher le réfrigerateur avant l'installation de la machine à gacons (seulement pour modèles préts à receiveoir une machine à gacons).
Utiliser un verre robuste pour prendre des glaçons (sur certains modèles).
- Ne pas heurter les portes en verre du réfrigérateur (sur certains modèles).

CONSERVEZ CES INSTRUCTIONS

Avertissements de la proposition 65 de l'Etat de Californie :

AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l'Etat de Californie pour etre a lorigine de cancers.

AVERTISSEMENT: Ce produit contient au moins un produit chimique connu par l'Etat de Californie pour etre a lorigine de malformations et autres deficences de naissance.

Mise au rebut ajusté de votre vieux réfrigérateur

AVERAGEMENT

Risque de suffoquer

Enlever les portes de votre vais refrigerateur.

Le non-respect de cette instruction peut cause un décès ou des lésions cébrales.

IMPORTANT: L'emprisonnement et l'étouffement des enfants ne sont pas un problème du passé. Les réfrigerateurs jetés ou abandonnés sont encore dangereux, même s'ils sont laissés abandonnés pendant "quelques jours seulement". Si vous débarrasssez de votre nouveaux réfrigerateur, veuillez suivre les instructions suivantes pour aider à éviter les accidents.

Avant de jeter vous derniers réfrigerateur ou congélateur :

Enlever les portes.

Laisser les tablettes en place de sorte que les enfants ne puissant pas y pénétrer facilement.

Renseignements importants à propos de la mise au rebut des fluides réfrigerants :

Mettre le réfrigerateur au rebut conformément à la reglementation fédérale et locale. Les fluides réfrigerants doivent être evacués par un technicien certifié et/agree par l'EPA conformément aux procédures établies.

INSTRUCTIONS D'INSTALLATION

Déballage du réfrigérateur

AVENTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer le réfrigérateur.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autre blessure.

Déplacement de votre réfrigérateur :

Votre réfrigerateur est lourd. Lors du déplacement de votre réfrigerateur pour le nettoyage ou un entretien ou réparation, veiller à recouvrir le plancher avec du carton ou un panneau de fibres dures pour éviter qu'il ne subisse tout dommage. Toujours tirer le réfrigerateur tout droit lors de son déplacement. Ne pas incliner le réfrigerateur d'un côté ou de l'autre ni le "faire marcher" en essayant de le déplacer car le plancher pourrait être endommagé.

Dépose de l'emballage

Enlever tout résidu de ruban adhesif et de colle des surfaces du réfrigerateur avant de le metre en marche. Frotter une petite quantité de savon liquide pour la vaisse sur l'adhesif avec les doigts. Rincer à l'eau tiède et essuyer.
Ne pas utiliser d'instruments coupants, d'alcool à friction, de liquides inflammbables ou de nettoyants abrasifs pour enlever le ruban adhesif ou la colle. Ces produits peuvent endommager la surface de votre réfrigerateur. Pour plus de renseignements, voir "Sécurité du réfrigerateur".
■ Jeter ou recycler tous les matériaux d'emballage.

Nettoyage avant l'utilisation

Après avoir enlevé tous les matériaux d'emballage, nettoyer l'intérieur du réfrigerateur avant de l'utiliser. Voir les instructions de nettoyage dans "Entretien du réfrigerateur".

Importants renseignements à savoir au sujet des tablettes et des couvercles en verre :

Ne pas nettoyer les tablettes ou couvercles en verre avec de l'eau tiède quand ils sont froids. Les tablettes et les couvercles peuvent se briser s'ils sont exposés à des changements soudains de température ou à un impact tel que coup brusque. Le verre trempe est concu pour éclater en d'innombrables pieces minuscules. Ceci est normal. Les tablettes et les couvercles en verre sont lourds. Les saisir à deux mains lors de leur dépose afin d'éviter de les faire tomber.

Retrait et réinstallation des portes du réfrigérateur

REMARQUE: En fonction de la largeur de l'ouverture de la porte, il faudra peut etre retirer les portes du réfrigerateur pour pouvoir introduire le réfrigerateur dans le domicile. Si les portes doivent etre retirees, voir les instructions suivantes.

IMPORTANT: Si le réfrigerateur était déjà installé et que vous souhaitez le déplacer hors de votre domicile, effectuez d'abord les opérations suivantes : tournier la commande du réfrigerateur sur OFF (arrêt). Débrancher le réfrigerateur ou déconnecter la source de courant électrique. Retirer les alimentents et tout balconnet de la porte du réfrigerateur.

Rassembler les outils nécessaires et dire toutes les instructions avant de retirer les portes.

OUTILLAGE REQUIS: Clé à tête hexagonale de 3/16" et un tournevis Phillips n° 2

A VERTISSEMENT

Risque de chocolélectrique

Déconnecter la source de courant électrique avant d'enlever les portes.

Le non-respect de cette instruction peut causeur un décès ou un choc électricque.

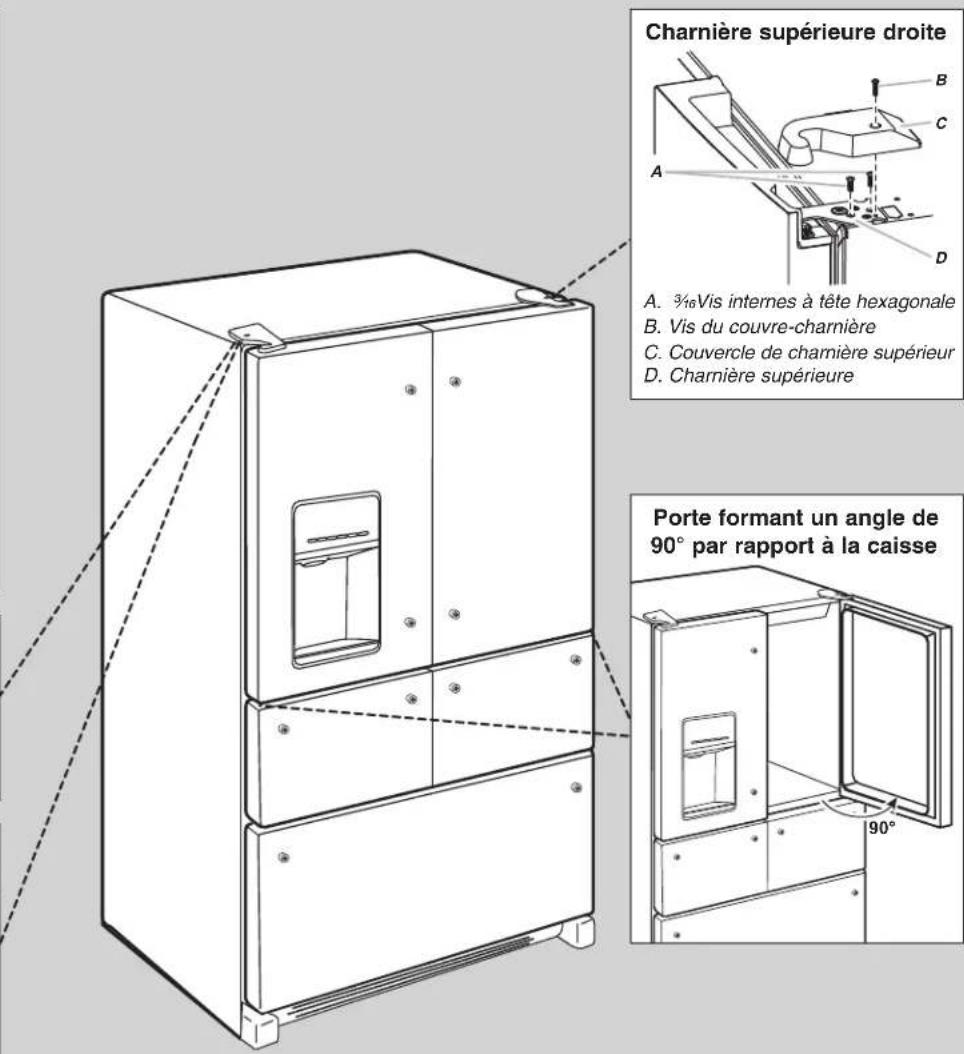

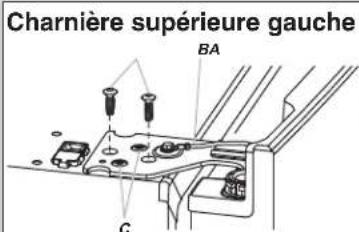

Dépose et réinstallation de la porte

A. 3 % Vis internes à tête hexagonale
B. Conducteur de liaison à la terre (ne pas-retirer)
C. Ne pas retarder les vis

Porte formant un angle de 90^ par rapport à la caisse

A. 3 % Vis internes à tête hexagonale
B. Vis du couvre-charniere
C. Couvercle de chamière supérieur
D. Charnière supérieure

Charnière supérieure droite

AVERAGEMENT

Risque de chocolélectrique

Déconnecter la source de courant électrique avant d'enlever les portes.

Le non-respect de cette instruction peut cause un décès ou un choc électrique.

Retrait de la porte de croite du réfrigerateur

1. Debrancher le réfrigerateur ou déconnecter la source d'alimentation.

2. Laisser les portes du réfrigerateur fermées jusqu'à ce vous soyez pré à les detacher de la caisse.

REMARQUE: Prévoir un support supplémentaire pour la porte du réfrigérateur pendant le retrait des charmières. La force d'attraction des aimants de la porte ne suffit pas à la maintainir en place pendant la manutention.

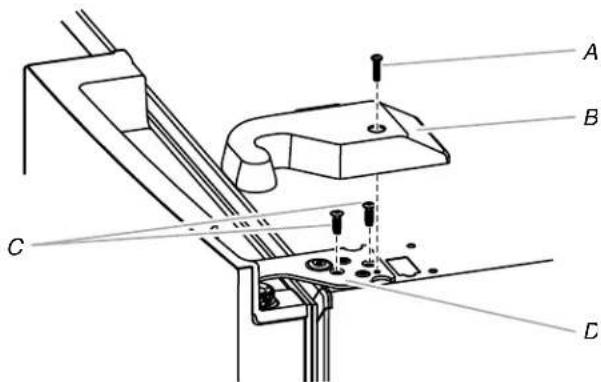

1. À l'aide d'un tournevis Phillips, retarder le couvre-chemière de la chamière supérieure.

2. Utiliser la clé à tête hexagonale de 3% pour enlever les deux vis internes à tête hexagonale de la charnière supérieure et lesmettre de côte.

REMARQUE: Ne pas-retirer les deux vis de positionnement. Ces vis vous aideront a aligner la charnière lors de la réinstallation de la porte.

A. Vis du couvre-chemière supérieur

B. Couvre-charnieresupérieur

C.Vis internes a tete hexagonale de 316

D. Charnière supérieure

AVERAGEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour soulever la porte du réfrigérateur.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autre blessure.

1. Ouvrir la porte jusqu'à ce qu'elle soit à un angle de 90^ par rapport à l'avant de la caisse.
2. Soulever la porte du réfrigerateur de l'axe de la charnière inférieure. La charnière supérieure se dégage en même temps que la porte.

Retrait de la porte de gauche du réfrigerateur

IMPORTANT: Étant donné que le raccordement de l'eau et le câblage électrique passent par la chamière de la porte de gauche, ils doivent être déconnectés avant de retarder la porte.

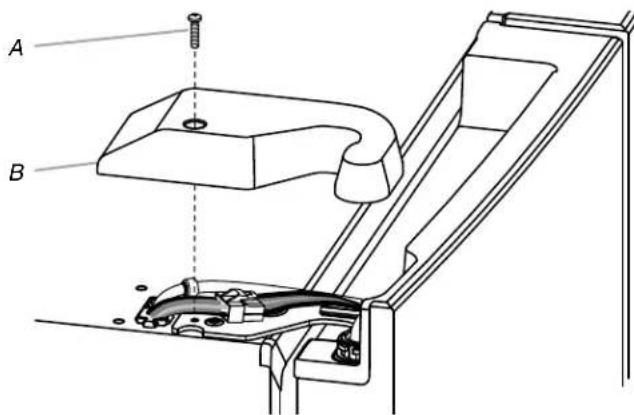

1.À l'aide d'un tournevis Phillips,retirer le couvre-chemiere de la charniere supérieure.

A. Vis du couvre-chemière supérieur

B. Couvre-charniere supérieur

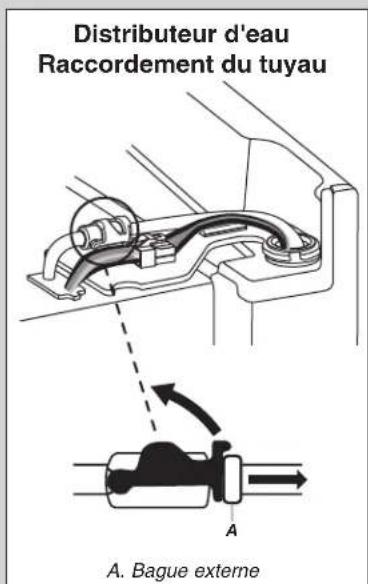

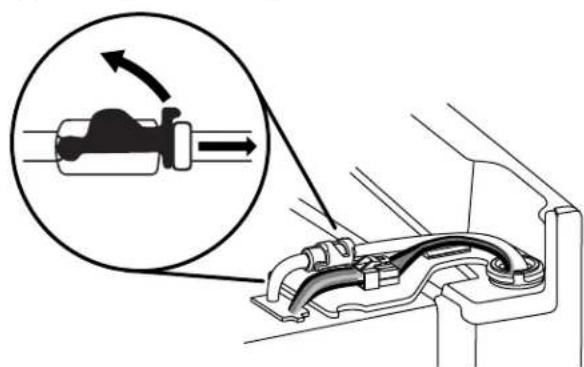

1. Débrancher le tuyau du distributeur d'eau situé sur la charnière de la porte. Tirer fermement l'attache vers le haut etPTRirer avec précaution le tuyau du raccord.

REMARQUE: Le tuyau du distributeur d'eau reste fixé à la porte de gauche du réfrigerateur.

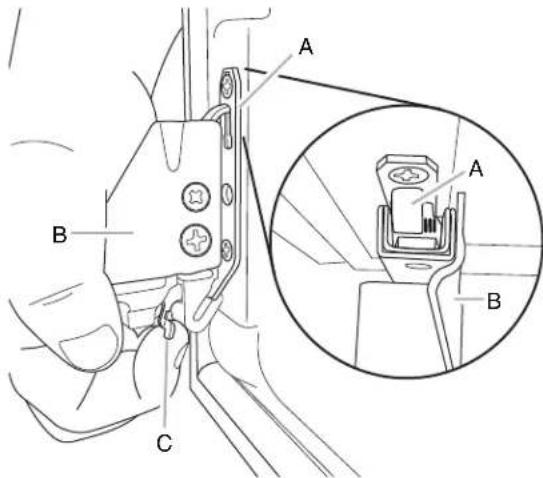

1. Débrancher le câblage situé sur la charnière de la porte.

Saisir chaque côte de la fiche de cablage. Avec le pouce gauche, appuyer sur le loquet pour le dégager et écarter les deux sections de la fiche.

REMARQUE: Ne pas-retirer le conducteur vert relié à la terre. Il doit rester fixé à la charnière de porte.

1. Utiliser la clé à tête hexagonale de 3% pour enlever les deux vis internes à tête hexagonale de la chamière supérieure et lesmettre de côte.

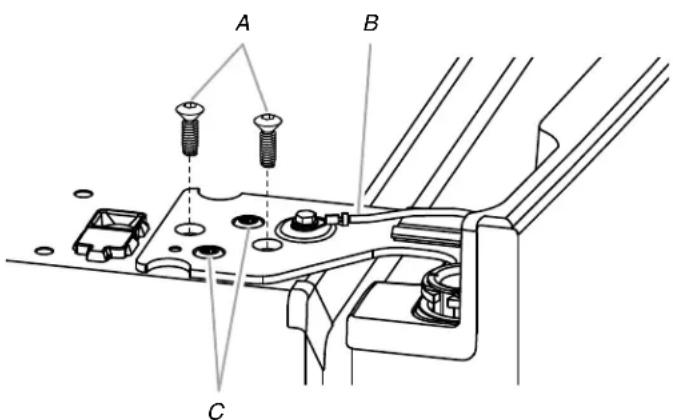

REMARQUES :

Prevoir un support supplémentaire pour la porte du réfrigerateur pendant le retrait des charnières. La force d'attraction des aimants de la porte ne suffit pas à la maintainir en place pendant la manutention.
- Ne pas-retirer les deux vis de positionnement. Ces vis vous aideront a aligner la charniere lors de la reinstallation de la porte.

A. Vis internes à tête hexagonale de 3/6"
C.Vis de positionnement (ne pas retirer)
B. Conducteur de liaison à la terre (ne pas refirer)
5. Soulever la porte du réfrigerateur de l'axe de la charnière inférieure. La charnière supérieure se dégage en même temps que la porte.
REMARQUE: Il ne sera peut-être pas nécessaire d'enlever les charnières inférieures et les pieds de stabilisation pour faire passer le réfrigerateur dans un cadre de porte.
■ Uniquement si cela s'avere nécessaire,sterol les charnieres inférieures a laide d'un tourne-ecrou avec une pointe carree n° 2 et un tourne-ecrou de % pour retirer les vis des pieds de stabilisation.

Réinstallation des portes du réfrigérateur

Réinstallation de la porte de droite

1. Placer la porte de droite sur l'axe de charnière inférieure.
2. Insérer l'axe de charnière supérieure dans le trou beant du sommet de la porte du réfrigerateur.
3. Fixer la charnière à la caisse à l'aide des deux vis internes à tête hexagonale de 3% . Ne pas complètement serrer les vis.

Réinstallation de la porte de gauche du réfrigerateur

IMPORTANT: Ne pas émméler le tuyau d'eau et les faisceaux de câblage en les reconnectcant.

1. Placer la porte de gauche sur l'axe de charnière inférieure.
2. Fixer la charnière à la caisse à l'aide des deux vis internes à tête hexagonale de 3116 . Ne pas complètement serrer les vis.
3. Raccorder le tuyau du distributeur d'eau.

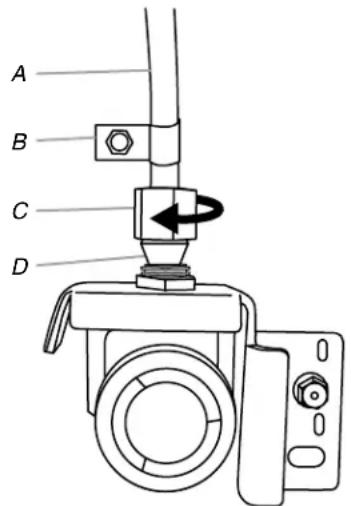

Style 1 - Enforcer le tuyau dans le raccord jusqu'à la butée et jusqu'à ce que l'anneau externe soit en contact avec l'avant du raccord.

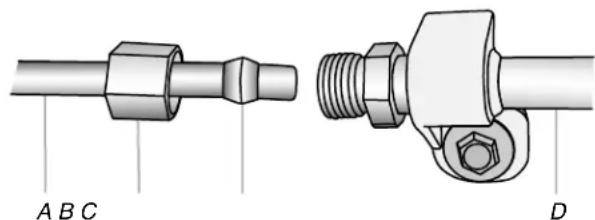

Style 2 - Enforcer fermement le tuyau d'eau dans le raccord jusqu'à ce qu'il s'arrête. Fixer l'attache autour du tube. L'attache se fixe autour du raccord et du collier.

1. Rebrancher le câblage.

Remboiter les deux sections de la fiche de cablage.

Étapes finales

1. Serrer complètement les quatre vis internes à tête hexagonale (deux sur la charnière de la porte de droite et deux sur la charnière de la porte de gauche).
2. Réinstaller les deux couvre-charnières supérieurs.

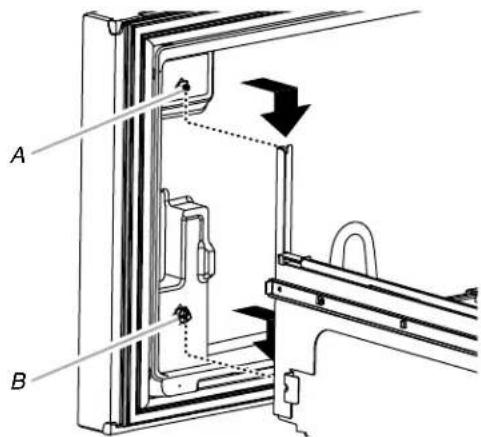

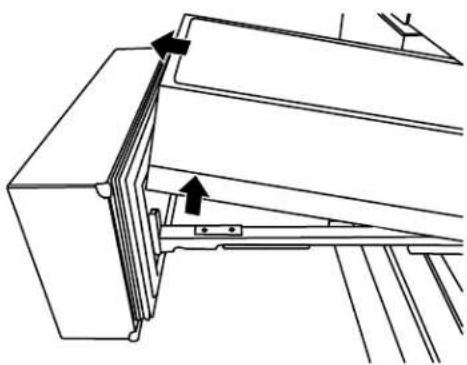

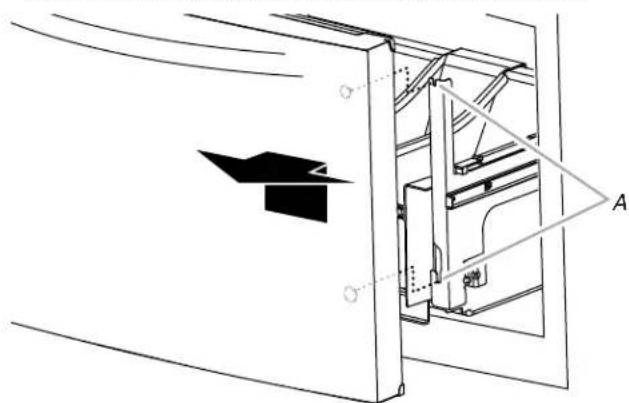

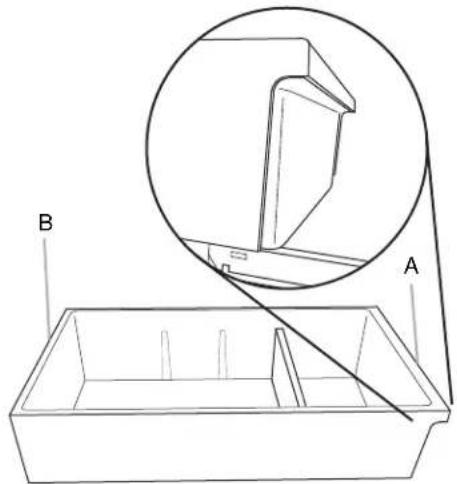

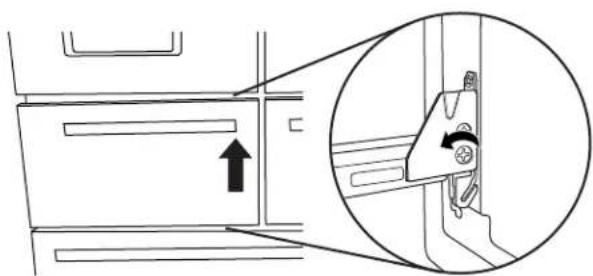

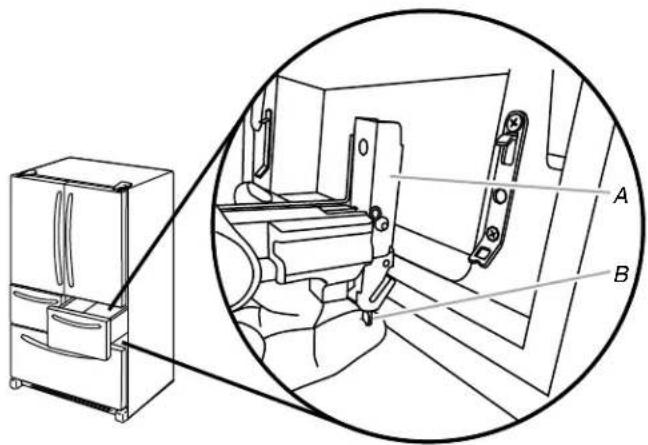

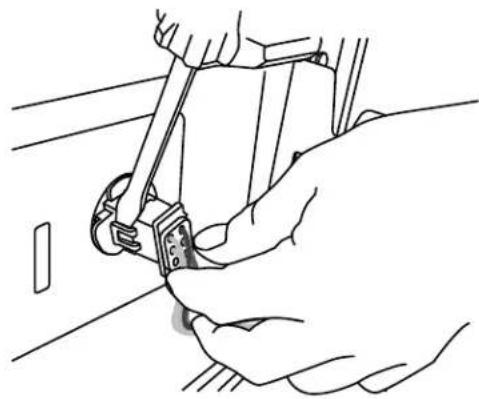

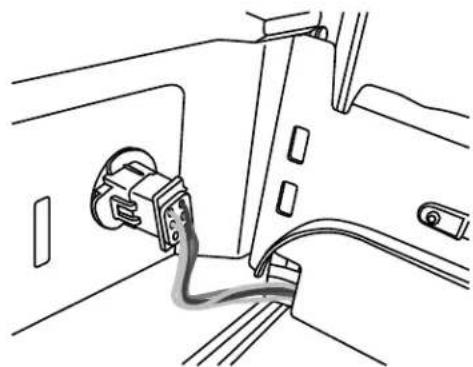

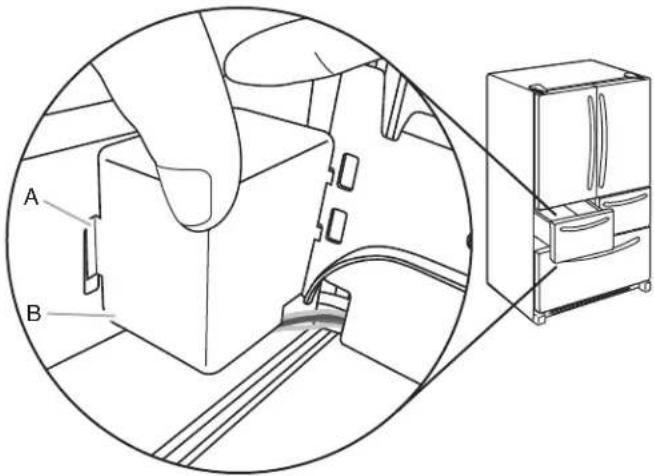

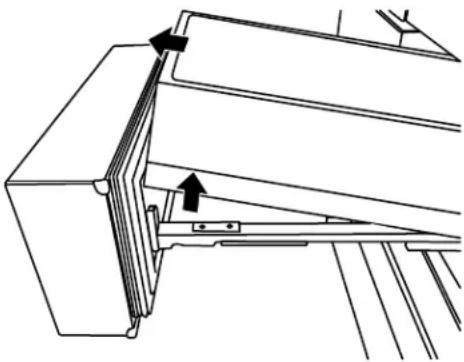

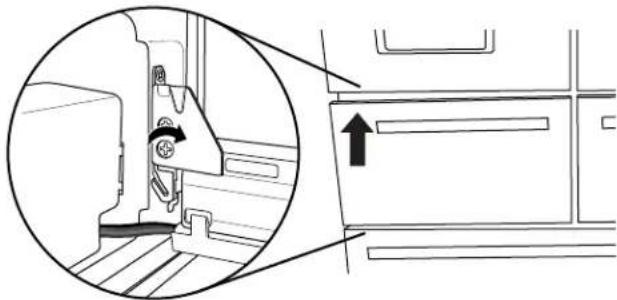

Retrait et réinstallation de l'avant des tiroirs

En fonction de la largeur de l'ouverture de la porte, il faudra peut etre retarder l'avant des tiroirs pour pouvoir introduire le refrigerateur dans le domicile.

IMPORTANT :

Si le réfrigerateur était déjà installé et que vous souhaitez le déplacer hors de votre domicile, effectuez d'abord les opérations suivantes : tourner la commande du réfrigerateur sur OFF (arrêt) et débrancher le réfrigerateur ou déconnecter la source de courant électrique. Retirer les alimentés des tiroirs.
Il faudra peut-être deux personnes pour retarder et réinstaller l'avant des tiroirs.

Outillage nécessaire: Tournevis à lame plate

Tiroirs réfrigérés

Dépose des facades de tiroir

1. Ouvrir complètement le tiroir. Saisir les côtés du compartmentement interieur, le soulever et le retarder.

1. Tiroir de gauche seulement: retirer le couvercle de protection du cablage. Appuyer sur le cote du couvercle pour dégager la patte de la fente, puis éloigner le couvercle du support.

A. Patte du couvercle
B. Couvercle de protection du cablage

1. Tiroir de gauche seulement: débrancher le câblage.

REMARQUE: La façade du tiroir du tiroir réfrigéré du côte gauche est reliée à la commande de température par des fils sous la glissière du tiroir. Avant desteroler la façade du tiroir, les fils doivent être débranchés.

D'un cote du connecteur du cablage, insérer la lame du tournevis entre l'onglet du connecteur et le connecteur lui-même pour dégager le connecteur. Répéter l'opération de l'autre cote. Retirer le connecteur de cablage.

1. Retirer la façade du tiroir.

Pousser vers le haut le levier dans le bas du support de la glissiere du tiroir pour degager la faucade du tiroir du support.

• Soulever l'avant du tiroir vers le haut et le dégager des supports de glissières de tiroir.

A. Encoche de glissiere de tiroir B. Levier de dégagement

1. Reinserer les glissieres de tiroir dans le réfrigérateur.

Réinstallation des façades de tiroir

1. Tirer sur les glissières de tiroir jusqu'à ce qu'elle soit complètement déployées.
2. Pousser vers le haut le levier dans le bas du support de la glissiere du tiroir pour l'ouvoir. Insérer le support de la façade du tiroir ans le support de la glissiere du tiroir et relâcher le levier.

REMARQUE: Pour facilitier l'opération, une personne peutmaintenir les glissières de tiroir en place pendant qu'une autrealgène la façade du tiroir et relié les supports.

1. Tiroir de gauche seulement: rebrancher le câblage.

Aligner les deux extrémités du connecteur de câblage et les enforcer ensemble jusqu'à ce qu'un déclic retentisse et que l'on sente les onglets s'emboiter sur le connecteur.
- Tirer liéquément sur les conducteurs pour vérifier qu'ils sont parfaitement engagements. Reinstaller le couvercle du boitier de connexion.

REMARQUE: Le raccordement du cablage doit avoir eté exécuté pour que la commande de température du tiroir puisse fonctionner.

1. Tiroir de gauche seulement : replacer le couvercle de protection du câblage.

2. Replacer les comportements du tiroir sur les glissières du tiroir avec la partie laterale arrêté du compartment faisant face à l'arrête du réfrigerateur, de la manière illustrée.

IMPORTANT: L'alarme deporte ouverte retentira si les compartments du tiroir interieur ne sont pas replaced correctement. Les compartments sont concus avec une partie avant et une partie arriere spécifique. Ilis doivent etreplaces dans les tiroirs de la façon illustree de façon a ce que les tiroirs refrigerés ferment et fonctionnent correctement.

A. Fait face à l'arrête du réfrigérateur (insérer en premier)
B. Faït face à l'avant du réfrigérateur

Tiroir du congelasteur

Retrait de l'avant du tiroir

1. Ouvrir complètement le tiroir de condélation.
2. Desserrer les deux vis supérieures fixant l'avant du tiroir aux glissées de tiroir. Les deux vis (une à gauche et une à droite) se trouvent à l'intérieur de l'avant du tiroir.
3. Soulever l'avant du tiroir pour dégager les goujons en plastique des encoches de la patte de glissière du tiroir.

A. Encoches de la patte de glissiere du tiroir

1. Reinserer les glissieres dans le congelateur.

Réinstallation de l'avant du tiroir

1. Déployer complètement les glissières de tiroir du concélateur.
2. Tout en saississant l'avant du tiroir par les côtes, aligner les deux pitons en plastique (situés à l'intérieur de l'avant du tiroir, en bas) avec les encoches des supports de glissières de tiroir.

REMARQUE: Pour facilitier l'opération, une personne peut maintainir les glissières de tiroir en place pendant qu'une autre aligne l'avant du tiroir et insere les pitons dans les encoches.

A. Vis de l'avant du tiroir
B. Piton en plastique de l'avant du tiroir

1. Reinstaller et serrer les deux vis situées au sommet de l'avant du tiroir (une à gauche et une à droite).

Étapes finales

AVERTISSEMENT

Risque de chocolélectrique

Brancher sur une prise à 3 alveoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut causeur un décès, un incendie ou un choc électrique.

1. Brancher l'appareil sur une prise à 3 alveoles reliée à la terre.
2. Réinitialiser les commandes. Voir "Utilisation de la/des commande(s)" et "Tiroir extérieur à températe contrôle".
3. Retirer toutes les pieces amovibles et alimentes des tiroirs.

Alignement des portes et des tiroirs

Dès que les portes et les façades des tiroirs sont replacées sur le réfrigerateur, il est possible de noter que les portes peuvent semblerprésenter un certain angle ou qu'elles ne soient plus de niveau. Les portes du réfrigerateur et les tiroirs réfrigerés sont ajustables.

Alignment de la porte du réfrigérateur

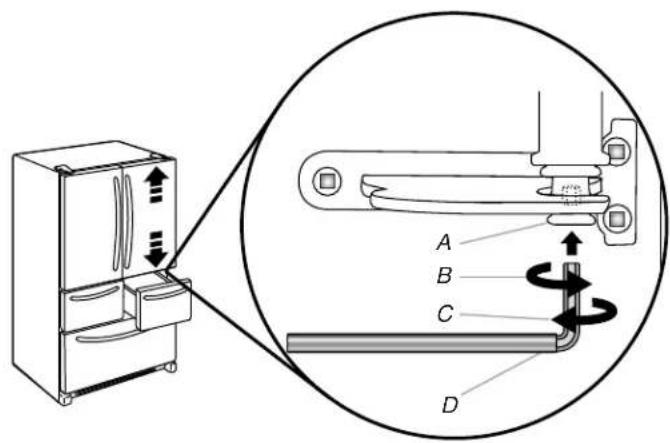

Outillage fourni: Clé à tête hexagonale 1/8

1. Tout en gardant les deux portes du réfrigerateur fermées, retarder le tiroir réfrigéré du côte croit. Repérer l'axe de charnière inférieure de la porte du réfrigerateur. La vis d'alignement se trouve à l'intérieur de l'axe de la charnière inférieure.

A. Axe de charmière inférieure

B. Tourner vers la droite pour soulever.

C. Tourner vers la gauche pour abaisser.
D. Clé à tête hexagonale 1/8"

1. Introduire l'extremite courte de la clé à tête hexagonale de 1/8 (jointe aux instructions d'installation de la poignée de porte) dans l'axe de la charnière inférieure jusqu'à ce qu'elle soit complètement engagée dans la vis d'alignment.

Pour soulever la porte, tournier la clé à tête hexagonale vers la droite.
Pour abaiser la porte, tourner la clé à tête hexagonale vers la gauche.

1. Continuer à tourner la vis d'alignement jusqu'à ce que les portes soient alignées.

Alignement des façades des tiroirs réfrigérés

Lorsque les façades des tiroirs sont alignées, la largeur de l'espace vertical (A) entre les portes du réfrigerateur (B) et les façades des tiroirs (C) est la même et les tiroirssemblant de niveau.

L'alignment des façades des tiroirs est un processus en deux étapes. La première étape consiste à ajuster les façades des tiroirs vers le haut et vers le bas. La seconde étape consiste à déplacer les façades d'un côte à l'autre. Inspector visuèlement le réfrigerateur pour l'alignment et ajuster les façades des tiroirs au besoin.

Étape 1 - Ajuster les façades des tiroirs vers le haut/vers le bas

IMPORTANT: Chaque tiroir réfrigéré peut être ajusté vers le haut et vers le bas des cotés droit et gauches.

Outillage nécessaire : Tournevis Phillips

1. Avec les tiroirs fermés, cibler la façade qui doit être relevée ou abaissee.
2. Ouvrir complètement le tiroir. Saisir les côtes du compartmentement interieur, le soulever et le retirer.

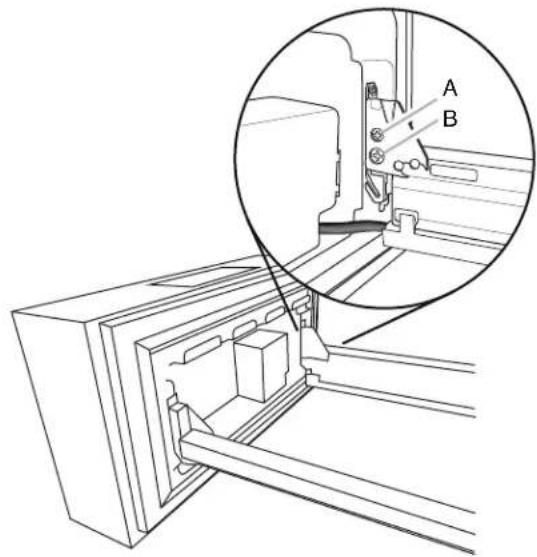

1. Insérer le tournevis Phillips au niveau de la tête de vis (A) et tourner dans le sens antihoraire pour desserrer la façade du tiroir.

A. Vis de serrage
B. Vis de réglage

1. Insérer le tournevis Phillips au niveau de la tete de vis (B) pour ajuster la façade du tiroir.

IMPORTANT: La direction dans laquelle vous tournez la vis (B) dépend du côte du tiroir qui fait l'objet d'un ajustement.

Glissière du tiroir du côte gauche

Pour relever la façade du tiroir, tourner la vis (B) dans le sens horsaire.
Pour abaiser la façade du tiroir, tourner la vis (B) dans le sens antihoraire.

Glissière du tiroir du côté droit

Pour relever la façade du tiroir, tourner la vis (B) dans le sens antihoraire.
Pour abaiser la façade du tiroir, tourner la vis (B) dans le sens horsaire.

1. Insérer le tournevis Phillips au niveau de la tête de vis (A) et tourner dans le sens horsaire pour serrer la façade du tiroir.

2. Refermer le tiroir réfrigéré pour vérifier l'alignement. Répéter les étapes 2 à 6 jusqu'à ce que les façades des tiroirs soient de niveau.

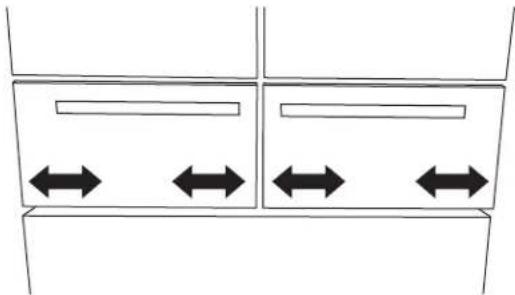

Étape 2 - Ajuster les façades des tiroirs d'un côté à l'autre IMPORTANT : Chaque tiroir réfrigéré peut être ajusté létéralement des cotés droit et gauche.

1. Avec les tiroirs fermés, cibler le tiroir qui n'est pas aligné.
2. Ouvrir complètement le tiroir. Saisir les côtes du compartmentement interieur, le soulever et le retarder (voir l'étépe 1 pour plus de détails).
3. Repérer les encoches de glissière du tiroir (voir l'étape 1 pour plus de détails).
4. En commencerant par l'encôche de glissière la plus pres de l'espacement vertical, appuyer sur le levier de dégagement (C) et le maintainir en position relevée. Avec l'autre main, soulever l'agrafe de porte (A) de l'encôche (B).

A. Agrafe de façade du tiroir
B. Encoche de glissiere de tiroir
C. Levier de dégagement

1. Replacer l'agrafe (A) sur l'encoche de glissière (B) dans la direction vers laquelle vous désirez déplacer la façade du tiroir. S'assurer que l'encoche de glissière est de niveau sur le plan vertical.
2. Relâcher le levier (C) pour verrouiller l'encôche de glissière en position.
3. Repeter les etapes 3 à 6 pour l'autre cote de la facade de tiroir. REMARQUE: Ajuster I'agrafe (A) sur le haut de la secon encoche de glissiere (B) afin qu'elle soit a la meme posit que le cote ajusté en premier.
4. Refermer le tiroir et inspecter visuèlement l'écartement. Répéter les étapes 2 à 7 jusqu'à ce que les façades des tiroirs soient alignées.

Étapes finales

1. Reinstaller les bacs interieurs.

REMARQUE : Ills doivent être placés dans les tiroirs de façon à ce que les tiroirs réfrigerés ferment et fonctionnement correctement. Voir “Retrait et réinstallation des façades des tiroirs”.

1. Refermer les tiroirs réfrigérés.

Exigences d'emplacement

ADVERTENCIA

Peligro de Explosion

IMPORTANT: Ce réfrigerateur est concu pour un usage domestique, à l'intérieur uniquement.

Pour obtenir une aération appropriée pour votre réfrigerateur, laisser un espace de 12 po (1,25 cm) de chaque côte et au sommet. Laisser un espace de 1 po (2,54 cm) derrière le réfrigerateur. Si le réfrigerateur compte une machine à gacons, s'assurer qu'un espace additionnel est prévu à l'arrière pour permettre les raccordements des conduits d'eau. En cas d'installation du réfrigerateur pres d'un mur fixe, laisser un minimum de 314 po (9,5 cm) entre le réfrigerateur et le mur pour permettre à la porte de s'ouvrir sans obstruction.

REMARQUE: Ce réfrigerateur est concu pour être utilisé dans un endroit où la température est comprise entre un minimum de 55^ (13^) et un maximum de 110^ (43^) . La plage de température ambiente idéale pour une performance optimale est comprise entre 60^ (15^) et 90^ (32^) 90^ (32^) . Respecter cette plage de température permet aussi de réduire la consommation d'électricité et d'optimiser l'efficacité du refroidissement. Il est recommendé de ne pas installer le réfrigerateur près d'une qualconque source de chaleur, tel un four ou un radiateur.

Spécifications électriques

ADVERTENCIA

Avant de déplacer le réfrigérateur à son emplacement final, il est important de vous assurer d'avoir le raccordement électrique approprié.

Méthode recommendée de liaison à la terre

Chaque apparéil doit être alimenté par un circuit 115 volts (CA seulement, 60Hz ) relié à la terre et protégé par un fusible de capacité 15 A ou 20 A. On recommende que le réfrigérateur et les accessoires approuvés soient alimentés par un circuit indépendant. Utiliser une prise de courant dont l'alimentation ne peut pas être interrompue par un interrupteur. Ne pas utiliser de rallonge.

REMARQUE: Avant de procéder à tout type d'installation, de nettoyage ou de changement d'ampoule, tourner la commande de refroidissement sur la position OFF (arrêt) tel qu'illustré puis déconnecter le réfrigerateur de la source d'alimentation. Une fois l'opération terminée, reconnectcer le réfrigerateur à la source d'alimentation et remettre la commande de refroidissement sous tension (ON). Voir "Utilisation de la/des commande(s)".

Spécifications de l'alimentation en eau

Une alimentation en eau froide avec une pression entre 35 et 120 lb/po2 (241 - 827 kPa) est nécessaire pour faire fonctionner le distributeur d'eau et la machine à glaçons. Si vous avez des questions au sujet de la pression de votre eau, faire appel à un plombier qualifié/agree.

REMARQUE: Si la pression en eau est inférieure aux criteres minimaux, le débit du distributeur d'eau pourrait diminuer ou entraîner la formation de glaçons creux ou de forme irrégulière.

Alimentation en eau par osmose inverse

IMPORTANT: La pression de l'alimentation en eau entre le système d'osmose inverse et le robinet d'arrivée d'eau du réfrigerateur doit être entre 35 et 120 lb/po² (241 et 827 kPa).

Si un système de purification de l'eau par osmose inverse est raccordé à votre alimentation en eau froide, la pression de l'eau au système doit être d'un minimum de 40 à 60lb/ po^2 (276 - 414kPa).

Vérifier que le filtré à sédiment dans le système à osmose inverse n'est pas obstrué. Remplacer le filtré si nécessaire.
Laisser le réservoir du système d'osmose inverse se replir après une utilisation intense. La capacité du réservoir est peut-être trop faible pour répondre aux specifications du réfrigérateur.
REMARQUE: Un système d'osmosse inverse monté sur robinet est déconseilé.
Si vous réfrigerateur comporte un filtré à eau, celui-ci peut réduire la pression de l'eau lorsqu'il est utilisé avec un système d'osmose inverse. Enlever le filtré à eau. Voir "Système de filtration de l'eau".

Si vous avez des questions au sujet de la pression de votre eau, faire appel à un plombier qualifié/agréé.

Raccordement à la canalisation d'eau

Lire toutes les instructions avant de commencer.

IMPORTANT :

Réaliser l'installation de plomberie conformément aux prescriptions du International Plumbing Code et des normes et codes locaux en vigueur.

Le tuyau d'eau gris situé à l'arrière du réfrigerateur (et utilisé pour raccorder l'appareil à la canalisation d'eau du domicile) est un tuyau en polyéthylene réticulé. Il est possible d'utiliser des raccords en cuivre ou en polyéthylene réticulé pour le raccordement de la canalisation d'eau du domicile au réfrigerateur - ils contribuient à évierter que l'eau ait un goût ou une oedur désagréable. Vérifier qu'il n'y a pas de fuites.

Si I'on utilise un tuyau en polyéthylène réticulé au lieu d'un tuyau de cuivre, nous recommendons les numérios de pieces suivants:

W10505928RP (PEX chemise de 7 pi [2,14 m]),

8212547RP (PEX de 5 pi [1,52 m]), ou

W10267701RP (PEX de 25 pi [7,62 m]).

• Installer des tuyaux seulement à où les températures

resteront au-dessus du point de congélation.

Outillage nécessaire :

Rassembler les outils et pieces nécessaires avant d'entrepreneire l'installation.

Tournevis à lame plate
Clés plates de 7 / 16 po et 1 / 2 po ou deux clés à molette
Toume-ecrou de 1 / 4 po

REMARQUE: Ne pas employer de robinet d'arrêt à étrier de 3% po (4,76 mm) ou de type à percer, car cela réduit le début d'eau et augmente le risque d'obstruction.

Raccordement à la canalisation d'eau

IMPORTANT: Si l'on doitmettre en marche le réfrigerateur avant de raccorder la canalisation d'eau, placer la machine a glaçons à OFF (arrêt).

1. Debrancher le réfrigerateur ou déconnecter la source d'alimentation.
2. FERMER le robinet principal d'alimentation en eau. OUVRIR le robinet le plus proche pendant une période suffisante pour purger toute l'eau de la canalisation.
3. Utiliser un robinet d'arrêt quart de tour ou équivalent alimenté par une canalisation d'alimentation domestique en cuivre de 12 po.

REMARQUE: Pour que le réfrigerateur recoive un débit d'eau suffisant, on recommendé l'emploi d'une canalisation d'alimentation domestique en cuivre de 12 po (12,7 mm) minimum..

A. Bague
B. Écrou

C. Tube en cuivre (jusqu'au
refrigerateur)
D. Canalisation d'alimentation en eau du domicile (1/2" minimum)

1. Il est maintainant possible de connecter le tuyau en cuivre au robinet d'arrêt. Utiliser un conduit de cuivre flexible de 14 po (6,35 mm) de diamètre extérieur pour raccorder le robinet d'arrêt au réfrigerateur.

S'assurer d'avoir la longueur nécessaire pour une installation correcte.il faut s'assurer que les deux extrémités du tuyau en cuivre sont bien coupées à angle droit.
■ Installer la bague et I'écrou à compression sur le tuyau en cuivre tel qu'indiqué. Insérer l'extrémité du tuyau aussi profondement que possible dans l'extrémité de sortie et à I'équerre. Visser I'écrou de compression sur I'extrémité de sortie du raccord à I'aide d'une clé à molette. Ne pas serrer excessivement..

A. Bague de compression
B. Écrou à compression

C. Tube en cuivre

1. Placer l'extrémité libre de la canalisation dans un contenant ou un évier et rétablit l'alimentation principale en eau pour nettoyer le tuyau jusqu'à ce que l'eau soit limpide. Fermer le robinet d'arrêt de la canalisation d'eau.
   REMARQUE : Toujours vidanger le tuyau d'alimentation en eau avant de faire le raccordement final sur l'entrée du robinet pour éviter tout mauvais fonctionnement évientuel du robinet.
2. Courber le tuyau de cuivre de façon à le raccarder à l'arrivée de la canalisation d'eau située à l'arrière de la caisse du réfrigerateur, tel qu'illustré. Laisser une partie du tube en cuivre enroulée pour permettre de dégager le réfrigerateur du placard ou du mur en cas de dépannage.

Raccordement au réfrigérateur

Suivre les instructions relatives au modeleutilise pour le raccordement.

Style 1

1. Oter le capuchon de plastique de l'orifice d'entree d'eau. Raccorder le tube de cuivre au robinet d'arrivee d'eau a I'aide d'un ecrou et d'une bague de compression, tel qu'illustrer. Serrer I'ecrou de compression. Ne pas serrer excessivement. Verifier la solidite du raccordement en tirant sur le tube en cuivre.
2. Créer une boucle de service avec le tube en cuivre. Éviter de déformer le tube de cuivre en l'enroulant. Fixer le tube en cuivre à la caisse du réfrigerateur à l'aide d'une bride "P".

A. Tube en cuivre
B. Bride "P"

C. Écrou à compression
D. Bague de compression

1. Ouvrir l'arrivée d'eau alimentant le réfrigerateur et vérifier l'absence de fuites. Eliminer toute fuite détectée.

Style 2

1. Débrancher le réfrigerateur ou déconnecter la source d'alimentation.
2. Retirer et jeter la courte piece en plastique noire de l'extrémité du point d'entrée de la canalisation d'eau.
3. Enfilier l'écrou sur l'extrémité du tuyau. Serrer l'écrou manuellement. Ensuite le serrer deux tours de plus avec une clé. Ne pas serrer excessivement.

REMARQUE: Pour éviter les vibrations, veiller à ce que les tuyaux en cuivre ne soient pas en contact avec les parois laterales de la machine à glaçons ou d'autres composants à l'intérieur de la caisse.

A.Canalisation d'eau du domicile
B.Ecrou (a acheter)

C.Virole (a acheter) D.Tuyau d'eau du réfrigerateur

1. Installer la bride de la canalisation d'alimentation en eau bien ajuster de la canalisation pour réduire la pression sur le raccord.
2. OUVRIR le robinet d'arrêt.
3. Vérifier qu'il n'y a pas de fuites. Serrer tous les raccords (y compris les raccords du robinet) ou les écrous qui doivent des fuites.
4. Sur certains modèles, la machine à glaçons compte un filtre à eau incorpore. Si les caractéristiques de l'eau requiennent un second filtre à eau, installer celui-ci dans la canalisation d'eau de 14 po (6,35 mm) à l'une ou l'autre des extrémités de la canalisation. Se procurar un filtre à eau auprès de votre marchand d'appareils menagers.

Achever l'installation

ADVERTENCIA

1. Brancher l'appareil sur une prise à 3 alveoles reliée à la terre.
2. Rincer le système de distribution d'eau. Voir "Distributeurs d'eau et de glaçons".

REMARQUE: Prévoir un-delai de 24 heures pour la production du premier lot de glacons. Jeter les trois premiers lots de glacons produits. Prévoir un-delai de 3 jours pour le remplissage complet du bac d'entreposage.

Installation et retrait des poignées

Pièces fournies : Poignées de la porte du réfrigerateur (2), poignées des tiroirs réfrigerés (2), poignée du tiroir du conGPLateur (1), clé hexagonale 18 ", vis de réglage supplémentaire(s).

REMARQUE: Le style des poignées peut varier selon le modele.

Installation des poignées

Portes du réfrigerateur

REMARQUE: Les vis de blocage sont pré-installées sur la poignée.

1. Retirer les poignées de l'emballage à l'intérieur du réfrigerateur et les placer sur une surface plane.
2. Ouvrir la porte du compartment de réfrigeration. Sur la porte fermée, placer une poignée sur les vis à épaulement de façon à ce que les vis de blocage soient orientées vers la porte adjacente.

A. Vis à épaulement
B. Vis de blocage à l'intérieur de la poignée

1. Pousser fermement la poignée vers la porte jusqu'à ce que la base de la poignée soit en affleurement avec la porte.
2. Tout en maintainant la poignée, introu借用 le côte court de la clé à tête hexagonale dans le trou supérieur, puis tourner légrement la clé à tête hexagonale pour l'engager dans la vis de blocage.

1. Serrer la vis de blocage jusqu'à ce qu'elle commence à toucher la vis à epaulement en la tournant dans le sens horaire. Ne pas serrer complètement.
2. Répéter les étapes 4 et 5 pour serrer la vis de blocage inférieure.
3. Une fois que les deux vis de blocage ont eté partiellement serrées tel que décrit dans les étapes précédentes, serrer complètement les deux vis de blocage.

IMPORTANT : Lorsque les vis semblent serrées, les serrer d'un quart de tour supplémentaire. Sans ce serrage supplémentaire, la poignée ne sera pas correctement installée.

1. Répéter les étapes 2 à 7 pour installer l'autre poignée sur la porte adjacente du réfrigerateur.

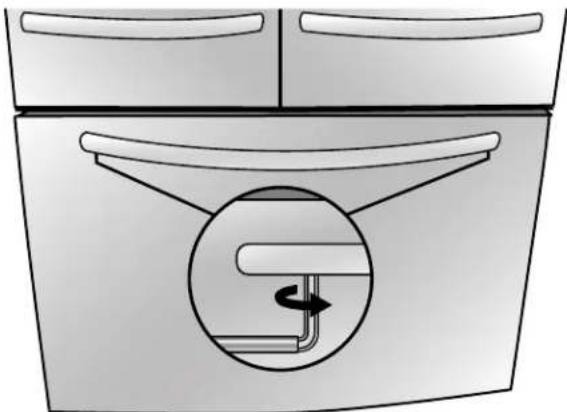

Tiroirs de réfrigération/congélation

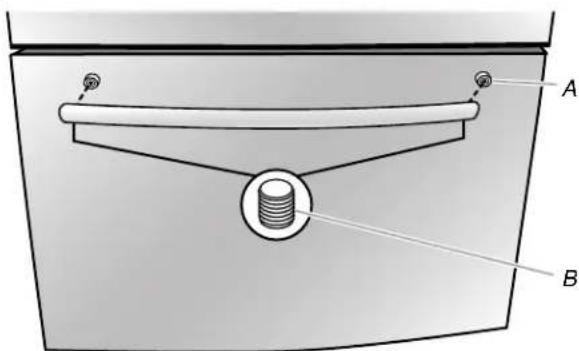

1. Avec le tiroir fermé, placer la poignée sur les vis à épaulement de façon à ce que les vis de blocage soient orientées vers le plancher.

A. Vis à épaulement
B. Vis de blocage à l'intérieur de la poignée

1. Pousser fermement la poignee vers le tiroir jusqu'à ce que la base de la poignee soit en affleurement avec le tiroir.

2. Introduire le cote court de la clé à tête hexagonale dans le trou gauche, puis tourner légèrement la clé à tête hexagonale pour l'engage dans la vis de blocage.

1. En tournant la clé de gauche à droite, serrer la vis de blocage d'un quart de tour à la fois, jusqu'à ce qu'elle commence à toucher la vis à epaulement. Ne pas serrer complètement.
2. Répéter les étapes 11 et 12 pour serrer la vis de blocage du côte droit sur la vis à épaulement.
3. Une fois que les deux vis de blocage ont ete partiellement serrere tel que decrit dans les etapes precedentes, serrer complètement les deux vis de blocage.

IMPORTANT : Lorsque les vissemblant serrées, les serrer d'un quart de tour supplémentaire. Sans ce serrage supplémentaire, la poignée ne sera pas correctement installée.

1. Conserver la clé à tête hexagonale et toutes les instructions.

Démontage des poignées

1. Tout en maintainant la poignée, introduire le côte court de la clé à tête hexagonale dans le trou d'une vis de blocage, puis tourner légrement la clé à tête hexagonale pour l'engager dans la vis de blocage.
2. Desserrer la vis de blocage en la tournant d'un quart de tour à la fois dans le sens horsaire.
3. Repeter les étapes 1 et 2 pour l'autre vis de blocage. Tirer lentement sur la poignée pour la dégager de la porte ou du tiroir.
4. Si nécessaire,sterol les vis a epaulement de la porte avec un tournevis Phillips.

Nivellement du réfrigérateur et fermeture de la porte

La grille de base recouvre les pieds de stabilisation réglibres et les roulettes situées au bas du réfrigerateur sous le tiroir du congélateur. Avant de réaliser les ajustements, retirer la grille de la base et déplacer le réfrigerateur à son emplacement définitif.

Outillage nécessaire: Tourne-écrou à tête hexagonale de 14

Outillage fourni: Clé à tête hexagonale de 1 / 8

1. Retirer le casier de la base. Saisir la grille fermement et la tirer vers soi en utilisant les deux mains. Ouvrir le tiroir du concélateur pour acceder aux pieds de stabilisation.

REMARQUE: Pour permettre au réfrigerateur de rouler plus facilement, soulever les pieds de stabilisation en les tournant dans le sens antihoraire. Les roulettes avant toucheront le plancher.

1. Déplacer le réfrigerateur jusqu'à sa position de service finale.
2. À l'aide d'un tourne-écrou de 14 , abaiser le pied de stabilisation. Les tourner dans le sens horaire, jusqu'à ce que les roulettes ne touchent plus le sol et que les deux pieds de stabilisation soient fermement en appui sur le sol. Cet arrangement vise à empêcher le réfrigerateur de rouler vers l'avant à l'ouverture des portes ou du tiroir de congélation.

IMPORTANT: Si des ajustements sont nécessaires par la suite et si cela comprend les pieds de stabilisation, les deux pieds de stabilisation doivent être tournés de façon égale pour conserver l'aplomb du réfrigerateur.

1. S'assurer que les portes ferment都能够. Si vous étés satisfait de la capacité avec laquelle la porte s'ouvre et se ferme, sauter la section suivante et passer à l'étape 5. Cependant, si les portes ne ferment pas facilement ou qu'elles s'ouvrent d'elles-memes, régler l'inclinaison.

Réglage de l'inclinaison de la caisse :

Ouvrir le tiroir du congelateur. Utiliser un tourne-écrou de 1/4 pour tourner les deux pieds de stabilisation du même nombre de tours dans le sens horsaire. Cela souleve l'avant du réfrigerateur. Cela peut nécessiter plusieurs tours pour permettre aux portes de se fermer plus facilement.

REMARQUE: Le fait d'exercer une pression contre le dessus du réfrigerateur permet d'alleger le pois appliqué aux pieds de stabilisation. Ceci facilité leur rotation.

Style 1

A. Pied de stabilisation B.Roulette avant

Style 2
A. Pied de stabilisation

1. S'assurer que le réfrigerateur est stable. Si le réfrigerateur semble instable ou qu'il roule vers l'avant lorsqu'on ouvre la porte ou le tiroir, régler les pieds de stabilisation.

Stabilisation du réfrigerateur :

Ouvrir le tiroir du congelateur. Utiliser un tourne-écrou de 1 / 4 pour tourner les deux pieds de stabilisation du même nombre de tours dans le sens horaire, jusqu'à ce qu'il socrient fermement en appui sur le sol. Verifier de nouveau. Si le résultat n'est pas satisfaisant, continuer de regler les pieds de nivellement en tournant la vis par demi-tours jusqu'à ce que le réfrigerateur ne roule plus vers l'avant lors de I'ouverture du tiroir.

REMARQUE: Le fait d'exercer une pression contre le dessus du réfrigerateur permet d'alleger le poids appliqué aux pieds de stabilisation. Ceci facile le réglage des vis.

1. Réinstaller la grille de la base en alignant les extrémités de la grille avec les dispositifs de niveaument de chaque côte et emboiter la grille.

FILTRES ET ACCESSOIRES

Système de filtration d'eau

Ne pas utiliser pour le filtrage d'une eau microbiologiquement polluée ou de qualité inconnue en l'absence d'un dispositif de désinfection ajustat avant ou après le système. Les systèmes certifiés pour la réduction de kyste peuvent être utilisés pour l'eau désinfectée qui peutContainir des kystes filtrables.

Installation du filtré à eau

1. Identifier le sachet d'accessoires à l'intérieur du réfrigerateur et retarder le filtré à eau.
2. Retirer le filtré à eau neuf de son emballage, puis retarder les protections des joints toriques. S'assurer que les joints toriques sont toujours en place une fois la protection retiree.

A. Protection de joint torique B.Joints toriques

1. Le compartment du filtré à eau se trouve du côté croit du plafond du réfrigerateur. Pousser la porte du compartment vers le haut pour dégager le loquet puis abaiser la porte.

1. Aligner l'arête sur l'étiquette du filtré à eau avec l'encôche du logement du filtré et insérer le filtré dans le logement.
2. Tourner le filtr de 90 degrs (1/4 de tour) dans le sens horaire jusqu'acce qu'il s'emboite dans le logement. REMARQUE: Si le filtr n'est pas bien emboite dans le logement, le distributeur d'eau ne fonctionnera pas. L'eau ne couleras pas du distributeur.

1. Tout en gardant le clapet du compartment ouvert, soulever le filtre pour l'insérer dans le compartment. Ensuite, fermer complètement le clapet du compartment du filtre.

2. Rincer le système de distribution d'eau. Voir "Rinçage du filtré à eau" dans la section "Distributeurs d'eau et de glaçons".

IMPORTANT: Si I'on ne rince pas le circuit d'eau, on remarquera peut-etre que le distributeur d'eau goutte et/ou une réduction du début.

Témoin lumineux du filtré à eau

Appuyer sur OPTIONS sur le tableau de commande pour lancer le menu Options. Appuyer de nouveau sur le bouton OPTIONS sous "Filter Status" (statut du filtré) pour afficher le pourcentage d'utilisation restant du filtré (de 99% à 0% ). Appuyer sur ICE/WATER (glaçons/eau) sous "Back" (arrière) pour revenir à l'écran normal.

Le témoin lumineux de l'etat du filtré à eau vous aidera à savoir quand changer le filtré à eau.

ORDER FILTER (commander filtre) (jaune) - Il est presque temps de changer le filtre à eau. Au cours de la distribution d'eau, "Order Filter" (commander filtre) clignote sept fois et un signal d'alerte retentit trois fois.
- REPLACE FILTER (remplacer filtré) (rouge) - Remplacer le filtré à eau. Au cours de la distribution d'eau, "Replace Filter" (remplacer filtré) clignote sept fois et un signal d'alerte retentit trois fois.
RÉINITIALISER la caractéristique de tepoin du filtre à eau.
Après avoir remplace le filtre jetable par un filtre neuf et avoir refermé le clapet du compartment du filtre, la caractéristique de suivi du statut du filtre se réinitialise automatiquement. Voir "Utilisation de la/des commande(s)".

REMARQUE: "REPLACE FILTER" (replacer le filtré) reste allumé si aucun filtré n'est installé ou si le filtré n'est pas bien installé.

Remplacement du filtré à eau

Pour faire l'achat d'un filtre à eau de rechange, voir la section "Accessoires" dans le Guide de l'utilisateur, le Guide d'utilisation et d'entretien ou les Instructions d'utilisation.

Remplacer le filtré à eau jetable lorsque l'écran d'affichage du témoin du filtré à eau l'indique ou au moins tous les 6 mois. Si le débit d'eau au distributeur d'eau ou à la machine à gaçons diminué de façon marquee, changer le filtré à eau plus tout.

1. Repérer le compartment du filtré à eau sur le côte droit du plafond du réfrigerateur. Appuyer sur la porte du compartment pour la déverrouiller puis l'abaisser.
2. Tourner le filtré à eau dans le sens antihoraire (vers la gauche) et le retarder tout droit hors du compartment.

REMARQUE: Il y aura peut-être de l'eau dans le filtré. Il est possible qu'il y ait un déversement. Utiliser une serviette pour essuyer tout renversement.

1. Installer le filtré à eau de rechange en suivant les étapes 2 à 7 de la section "Installation du filtré à eau".

Installation du filtré à air

(sur certains modèles)

Un filtré à air est 15 fois plus puissant que le bicarbonate de soude pour réduire les odeurs courantes d'aliments à l'intérieur du réfrigerateur.

Sur certains modèles, le sachet d'accessoires du réfrigerateur comprend un filtre à air qui doit être installé avant d'utiliser le réfrigerateur.

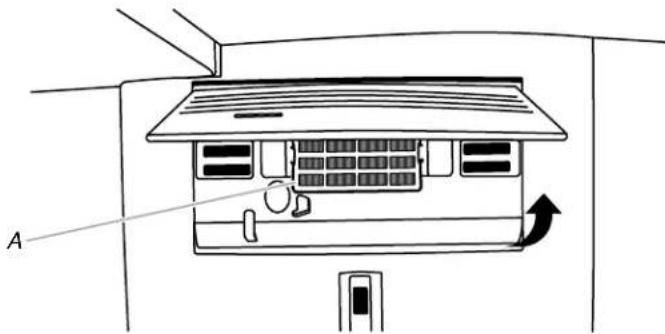

Installation du filtré à air

Installer le filtre derriere la porte à aérations, le long de la paroi arrrière, à proximé du sommet du compartment de réfrigeration.

1. Retirer le filtré à air de son emballage.
2. Ouvrir la porte à aérations en la soulevant.
3. Emboiter le filtrer pour lemettre en place.

A. Filtre à air

Installation du témoin de statut de filtré

Le filtré comporte un témoin de statut qui doit être activé et installé en même temps que le filtré à air.

1. Placer le témoin orienté vers le bas sur une surface ferme et plane.
2. Appliquer une pression sur la bulle située à l'arrière du témoin jusqu'à ce que la bulle éclate - ceci active le témoin.
3. Ouvrir la porte du filtre à air à aérations en la boulevant. Sur certains modèles, l'arrêté de la porte compte des encoches.

Modèles avec encoches :

Faire glisser le témoin vers le bas et l'insérer dans les encoches en orientant l'écran du témoin vers l'extérieur.

REMARQUE: Le témoin ne glissera pas facilement dans les encoches si la bulle arrête n'a pas éclated.

Fermer la porte du filtré à air et vérifier que le témoin est visible par la petite fenêtre dans la porte.

A. Fenetre du témoin
B. Filtre à air
C. Encoches

Modèles sans encoches :

• Placer le témoin dans un endroit visible - soit à l'intérieur du réfrigerateur, soit dans un autre endroit de la cuisine ou du domicile.

Remplacement du filtré à air

Le filtré à air jetable doit être remplace tous les 6 mois, lorsque le témoin est entièrement passé du blanc au rouge.

Pour commander un filtre à air de rechange, nous contacter. Pour commander, voir la section "Accessoires" dans le Guide de l'utilisateur, le Guide d'utilisation et d'entretien ou les Instructions d'utilisation.

1. Retirer l'ancien filtré à air en serrant les onglets lateraux.
2. Retirer le témoin usage.
3. Installer le filtré à air et le témoin neufs à l'aide des instructions des sections précédentes.

Installation du conservateur pour produits frais (sur certains modèles)

Le sachet de conservation pour produits frais absorbe l'éthylene, permettant ainsi un ralentissement du processus de maturation de nombreux produits frais. Ainsi, la fraîcheur de certains produits frais est prolongée.

La production d'éthylene et la sensibilité des produits à l'éthylene varie selon le type de fruit ou de légume. Pour preserver la fraîcheur des produits, il est conseilé de séparer les produits frais sensibles à l'éthylene des fruits qui en produit en quantité modérée à élevé.

	Sensibilité à l'éthylène	Production d'éthylène
Pommes Élevé Très élevé
Asperges Moyen Très bas
Baies Bas Bas
Brocoli Élevé Très bas
Melon brodé Moyen	Élevé
Carottes	Bas	Très bas
Agrume	Moyen Très bas
Raisin	Bas	Très bas
Laitue	Élevé Très bas
Poires	Élevé Très élevé
Épinards	Élevé Très bas

Installation du conservateur pour produits frais

Pour plus de commodité, le conservateur pour produit frais à fixation par suction peut être installé dans le bac à légumes ou les tiroirs réfrigerés.

AVERTISSEMENT : IRRITANT

PEUT ETRE IRRITANT POUR LES YEUX ET LA PEAU. CE PRODUIT DEGAGE DES VAPEURS DANGEUREUSES LORSQUE MELANGE A D'AUTRES PRODUITS.

Ne pas mélanger à des produits de nettoyage contenant de l'ammoniaque, un agent de blanchiment ou des acides. Ne pasmettre en contact avec les yeux, la peau ou les vêtements. Ne pasinhaler les poussières. Conserver hors de portée des enfants.

TRAITEMENT PREMIER SECOURS: Contient du permanganate de potassium. En cas d'ingestion, appeler immidiatement un centre antipoison ou un medecin. Ne pas faire vomir. S'il y a eu contact avec les yeux, rincer sous l'eau pendant 15 minutes. S'il y a eu contact avec la peau, rincer sous l'eau.

1. Laver l'intérieur de chaque bac/tiroir à l'aide d'une solution de savon doux et d'eau tiède; sécher complètement.
2. Trouver l'emballage contenant le conservateur pour produits frais à l'intérieur du réfrigerateur, puis installer le conservateur pour produits frais dans le bac/tiroir selon les instructions fournies dans l'emballage.

Remplacement du sachet de conservation pour produits frais

Le sachet jetable doit être remplacez tous les 6 mois ou lorsque le témoin est entierement passé du blanc au rouge.

Pour commander des filtres de rechange, nous contacter. Voir la section "Accessoires" pour connaître le processus de commande.

1. Retirer les sachets usages du logement du conservateur pour produits frais.
2. Retirer le témoin usage.
3. Installer les sachets et le témoin neufs en suivant les instructions inclues dans l'emballage.

Accessoires

Les accessoires suivants sont disponibles pour votre réfrigérateur. Pour commander un accessoire, nous contacter et demander le numéro de piece.

Aux É.-U., consulter notre page Web à l'adresse www.whirlpool.com/accessories ou nous contacter au 1-800-901-2042.

Au Canada, consulter notre page Web à l'adresse www.whirlpoolparts.ca ou nous contacter au 1-800-807-6777.

Nettoyant pour acier inoxydable affresh

Aux Etats-Unis, commander la piece numero W10355016

Au Canada, commander la piece numero W10355016B

Lingettes pour acier inoxydable

affresh®: Aux États-Unis, commander la piece numéro W10355049

Au Canada, commander la piece numero W10355049B

Nettoyant pour la cuisine et les électroménagers

affresh: Aux Etats-Unis, commander la piece numero W10355010

Au Canada, commander la piece numero W10355010B

Filtre à eau :

Aux Etats-Unis, commander la piece numero EDR2RXD1

Au Canada, commander la piece numero EDR2RXD1B

Filtre à air :

Commander la piece numero W10311524 ou AIR1

Trousse de démarrage pour conservateur pour produits frais : Commander la piece numéro P1UB6S1

Ensemble-recharge de conservateur pour produits frais : Commander la piece numero P1KC6R1

UTILISATION DU RÉFRIGÉRATEUR

Ouverture et fermetre des portes

Il y a deux portes pour le compartment de réfrigération. Les portes peuvent être ouvertes et fermées séparément ou ensemble.

Il y a sur la porte de gauche du réfrigerateur un joint à charnière vertical.

Lors de l'ouverture de la porte du côte gauche, le joint à charnière se replie automatiquement vers l'intérieur pour qu'il n'y ait pas d'interfERENCE.
Lorsque les deux portes sont fermées, le joint à charnière assure automatiquement l'étanchéité entre les deux portes.

A. Joint à chamière

Utilisation des commandes

Les commandes se trouvent au-dessus du distributeur extérieur.

IMPORTANT: L'écran d'affichage sur le tableau de commande du distributeur s'éteint automatiquement et entre au mode "veille" lorsque les boutons de commande et les leviers du distributeur n'ont pas été utilisés pendant au moins 2 minutes. Appuyer sur n'importé quel bouton de commande pour réactiver l'écran d'affichage. L'écran d'accueil apparait tel qu'indiqué.

Visualisation et ajustement des points de réglage de température

Pour votre commodité, les commandes du réfrigerateur et du congélateur sont prérégliées à l'usine.

Lors de l'installation initiale du réfrigerateur, s'assurer que les commandes sont encore préregliées aux points de réglage recommendés. Les points de réglage recommendés à l'usine sont 37^ (3^) pour le réfrigerateur et 0^ (-18^) pour le conGPLateur.

IMPORTANT :

■ Attendre 24 heures avant d'ajouter des aliments dans le réfrigerateur. Si on ajoute des alimentents avant que le réfrigerateur ne soit complètement refroidi, les alimentents risquent de s'abimer.

REMARQUE: Ajuster les points de réglage à un réglage plus froid que celui qui est recommendé ne refroidira pas les compartments plus rapidement.

Si la température est trop tiède ou trop froide dans le réfrigerateur ou le congelateur, vérifier d'abord les événts pour s'assurer qu'ils ne sont pas bloqués, avant de régler les commandes.
- Les réglages recommendés devraient être corrects pour une utilisation domestique normale. Les réglages sont faits correctement lorsque le lait ou le jus sont aussi froids que désiré et lorsque la crème glacée est ferme.

REMARQUE: Dans des zones comme un garage, un sous-sol ou un porche, la température peut être extréme ou le taux d'humidité supérieur à celui de votre domicile. Il peut s'avérer nécessaire d'ajuster la température à d'autres réglages que les réglages recommendés afin de s'adapter à ces conditions.

• Attendre au moins 24 heures entre chaque ajustement. Vérifier à nouveau les températures avant de procéder à d'autres ajustements.

Voir les points de réglage de température

1. Appuyer sur TEMP (température) pendant 3 secondes pour activer le mode Temperature.

REMARQUE: Pour voir les températures en degrés Celsius, appuyer sur le bouton LIGHT sous “Units” (unités) lorsque le mode d'ajustement est activé. Pour revenir à l'affichage en Fahrenheit, appuyer à nouveau sur le bouton LIGHT.

Lorsque le mode Temperature est activé, appuyer sur TEMP (température) pour altermer entre le réfrigérateur et le congélateur. L'affichage indique le point de réglage de température du compartment选拔né, et l'ajustement de température apparait sur l'écran d'affichage.

Température recommandée du réfrigérateur
Température recommendée du congelateur

Ajustement des points de réglage de température

Échelle des points de réglage pour le réfrigerateur: 33^ à 42^ (0^ à 5,5^) .

Échelle des points de réglage pour le conGPLateur: 5^ à 5^ (21°C à 15°C).

1. Lorsque le mode Temperature est activé, appuyer sur TEMP pour sélectionner le compartment de réfrigération. L'affichage indique le point de réglage de température du compartment sélectionné, tel qu'illustré.
2. Appuyer sur LOCK (verrouillage) pour augmenter le point de réglage, ou sur OPTIONS pour le réduire.
3. Àpès avoir fini de visualiser (et d'ajuster, si désiré) le point de réglage du réfrigerateur, appuyer sur TEMP (température) sous "Select Zone" (seLECTIONner zone) pour modifier l'affichage et faire apparaitre le point de réglage du congélateur. Une fois le changement de zone effectué, "FREEZER" (congélateur) apparait sur l'écran d'affichage.
4. Appuyer sur le bouton LOCK (verrouillage) pour augmenter le point de réglage ou sur le bouton OPTIONS pour le diminuer.

Sauvegarder/Confirmer les réglages de température

• Avec avoir fini d'ajuster les points de réglage du réfrigérateur et du congelateur, appuyer sur MEASURED FILL (remplissage mesure) pour confirmer et sauvegarder les réglages.

REMARQUE: Pour sortir du mode Temperature sans sauvegarder les modifications, appuyer sur le bouton ICE/WATER (glaçons/eau) sous Back à tout moment ou laisser 60 secondes d'inactivité s'écouler. Le mode Temperature s'éteint automatiquement et l'affichage de l'écran redevient normal.

Pour l'ajustement des points de réglage de température, utiliser le tableau suivant comme guide :

CONDITION : AJUSTEMENT DE LA TEMPERATURE :
RéFRIGÉRATEUR trop froid	RéFRIGÉRATEUR Réglage 1° plus élevé
RéFRIGÉRATEUR trop tiège	RéFRIGÉRATEUR Réglage 1° plus bas
CONGÉLATEUR trop froid OCNGÉLATEUR Réglage 1° plus élevé
CONGÉLATEUR trop tiège/trop peu de glacions	CONGÉLATEUR Réglage 1° plus bas

Cooling On/Off (marche/arret du refroidissement)

Ni le réfrigérateur, ni le congélateur ne refroidiront lorsque le refroidissement est désacté.

Pour désactiver le refroidissement, appuyer simultanément sur les boutons LOCK (verrouillage) et MEASURED FILL (remplissage mesure) pendant 3 secondes. L'icone Cooling off (refroidissement désacté) clignote sept fois et reste allumée.

IMPORTANT :

Afin d'éviter de verrouiller le distributeur ou de modifier des réglages involontairement, appuyer sur les deux boutons exactement au même moment.
Lorsque le refroidissement est désactivé, les plaques du distributeur et toutes les commandes (à l'exception de Lock [verrouillage] et de Measured Fill [remplissage mesure]) sont désactivées.

Appuyer simultanément sur LOCK (verrouillage) et MEASURED FILL (remplissage mesure).

Appuyer de nouveau sur LOCK (verrouillage) et MEASURED FILL pendant 3 secondes pour reactiver le refroidissement.

Options

IMPORTANT : Toutes les options sont OFF (par défaut) jusqu'à ce qu'elles soient sélectionnées.

Appuyer sur le bouton OPTIONS pour ouvrir le menu Options etCHOISER entre Fast Ice (glacons rapides) (production de glacons maximale), Filter Status (statut du filtré) ou Fast Cool (refroidissement rapide).

REMARQUE: "Fast Cool" et "Fast Ice" sont allumés pour indiquer que les deux fonctions sont activées.

Appuyer sur le bouton ICE/WATER (glaçons/eau) sous Back (retour) à n'importe quel moment pour revenir à l'écran d'accueil..

Fast Ice (glaçons rapides)

La fonction "Fast Ice" augmente la production de glacons, ce qui est utile en période d'utilisation intense de glacons. Une fois selectionnée, la fonction "Fast Ice" (glaçons rapides) reste activée pendant 24 heures à moins d'être désactivée manuellement.

Pour activer la fonction "Fast Ice", appuyer sur le bouton OPTIONS pour acceder au menu Options puis appuyer sur le bouton TEMP (température), sous Fast Ice, pour activer la fonction. Lorsque cette caractéristique est activée, l'icone "Fast Ice" apparait sur l'écran d'affichage du distributeur.

Pour désactiver manuellement la fonction "Fast Ice" (glaçons rapides), appuyer sur le bouton OPTIONS pour acceder au mode Options (sauf si vous étes déjà au mode Options) puis appuyer de nouveau sur le bouton TEMP (température) sous "Fast Ice". Lorsque cette fonction est désactivée, l'icone de "Fast Ice" (glaçons rapides) disparaît de l'affichage du distributeur.

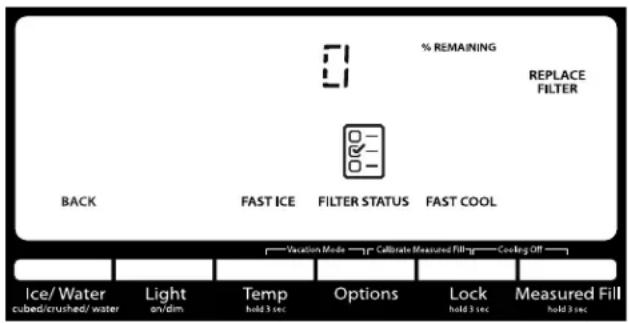

Statut du filtré

Affiche le pourcentage d'utilisation restant du filtrre à eau (de 100% à 0% ).

Pour acceder au témoin de statut du filtr, appuyer sur le bouton OPTIONS pour acceder au menu Options puis appuyer sur OPTIONS sous "Filter Status" (statut du filtr) pour afficher le pourcentage de vie restant du filtr à eau.

À NOTER ÉGALEMENT

Les témoins lumineux du filtré à eau vous aidont à savoir quand changer le filtré à eau.

ORDER FILTER (commander fille) (jaune) - Commander un filtre a eau de rechange.

• REPLACE FILTER (remplacer filtré) (rouge) - Remplacer le filtré à eau. Si l'on remplace le filtré à eau jétable, la caractéristique de suivi de statut du filtré à eau sera automatiquement réinitialisée. Voir "Système de filtration de l'eau".

REMARQUE : REPLACE FILTER (remplacer filtre) reste allumé si aucun filtre n'est installé ou si le filtre n'est pas bien installé.

Fast Cool (refroidissement rapide)

La caractéristique Fast Cool (refroidissement rapide) est utile lors de périodes d'utilisation intense du réfrigérateur, de l'ajout d'une grande quantité d'aliments ou de l'élevation temporaire de la température de la pierce. Une fois sélectionnée, la fonction "Fast Cool" (refroidissement rapide) reste activée pendant 24 heures à moins d'être désactivée manuellement.

REMARQUE: Si l'on modifie le point de réglage de température du réfrigerateur, "Fast Cool" (refroidissement rapide) s'eteint.

Pour activer la fonction "Fast Cool", appuyer sur le bouton OPTIONS pour acceder au menu Options puis appuyer sur le bouton TEMP (température), sous Fast Cool, pour activer la fonction. Lorsque cette fonction est activée, l'icone "Fast Cool" apparait sur I'écran d'affichage du distributeur.

Pour désactiver manuellement la fonction Fast Cool (refroidissement rapide), appuyer sur le bouton OPTIONS pour acceder au mode Options (sauf si vous etes déjà au mode Options) puis appuyer de nouveau sur le bouton LOCK sous "Fast Cool" (refroidissement rapide). Lorsque cette fonction est désactivée, I'icone "Fast Cool" (refroidissement rapide) disparait de l'affichage du distributeur.

Mode Vacation (vacances)

En mode Vacation (vacances), le congélateur ne se dégivre pas aussi féquement afin d'économiser de l'énergie.

Pour activer le mode Vacation (vacances), appuyer simultanément sur les boutons TEMP (température) et OPTIONS pendant 3 secondes. Lorsque cette fonction est activée, "VAC" apparait sur l'affichage tel qu'indiqué.

Pour désactiver le mode Vacation (vacances), appuyer simultanément sur les boutons TEMP (température) et OPTIONS pendant 3 secondes. L'icone VAC disparait et l'affiche repasse aux régliages effectués avant que le mode Vacation (vacances) ne soit activé.

REMARQUES :

Durant la première année qui suit l'activation du mode Vacation (vacances), l'ouverture ou la fermeture de la porte du réfrigerateur n'affecte pas le réglage. Au-delà d'une (1) heures, l'ouverture ou la fermeture de la porte du réfrigerateur désactivera le mode Vacation (vacances).
Lorsque l'appareil est en mode de vacances, si la fonction Fast Ice (glaçons rapides) est activée ou que l'alarme de porte ouverte retentit, le mode Vacation (vacances) est annulé.

\section*{Caracteristiques supplémentaires}

Alarme de porte entrouverte

La caractéristique d'alarme de porte entrouverte fait retentir un signal d'alarme lorsque la/les portes(s), les tiroirs ou le tiroir du concélateur est/son outerv(és) pendant 5 minutes et que le refroidissement est activé. L'alarme retentit toutes les 2 minutes. Fermer le tiroir et toutes les portes pour désactiver l'alarme. La caractéristique se réinitialise et se réACTIVE ensuite si l'une des portes est de nouveau laissée ouverte pendant 5 minutes.

■ REMARQUE : Pour que l'alarme sonore ceste de retentir tout en gardant les portes ouvertes, comme lors du nettoyage de l'intérieur du réfrigerateur, appuyer sur n'importequel bouton sur le tableau de commande. L'on se del'alarme sera temporalement supprimé, mais I'icone de porte entrouverte restera affichee sur le tableau de commande du distributeur.

Désactivation des signaux sonores

Pour désactiver les signaux sonores des commandes et du distributeur, appuyer simultanément sur ICE/WATER (glaçons/ eau) et MEASURED FILL (remplissage mesure) pendant 3 secondes. Tous les signaux sonores normaux de fonctionnement sont désactivés. Seuls les signaux d'alerte retentiront normalement.
Pour reactiver tous les signaux sonores, appuyer de nouveau simultanement sur ICE/WATER (glaçons/eau) et MEASURED FILL (replissage mesure) pendant 3 secondes.

Panne de courant

Le témoin de panne de courant indique à l'utilisateur que l'alimentation électriche du réfrigerateur a été interrompue et que la température du congelateur a atteint 18^ (-8^) ou plus.

L'affichage de température du tableau de commande indiquera "PO" et une alarme retentira à trois reprises. "Confirm" clignotera jusqu'à ce que vous accusiez réception de la panne de courant et appuyant sur "MEASURED FILL" (reemplissage mesure) sous "Confirm".

Une fois la panne de courant confirmée, "PO" disparaît et l'affichage revient à l'écran d'accueil.

Mode d'exposition

Ce mode est utilisé uniquement lorsque le réfrigerateur est en exposition dans le magasin. Si l'on active involontairement le mode Showroom (exposition), le mot "Showroom" (exposition) s'allume sur l'affichage. Pour sortir du mode Showroom (exposition), appuyer simultanément sur LIGHT (éclairage) et LOCK (verrouillage) pendant 3 secondes.

Caracteristiques du réfrigérateur

Tiroir à contrôle de température distinct

IMPORTANT: Le tiroir réfrigéré du côte gauche compte sa propre commande de température. Cette commande règle la température de ce tiroir uniquement. La température du tiroir de croite est la même que celle du compartment principal du réfrigerateur.

Les températures ont été prérgliées pour l'entreposeage Meat/ Fish (viande/poisson), Cold Drinks (boissons fraîches), Snacks (snacks), Deli/Cheese (charcuterie/fromage) et Thaw Zone (décongerer/mariner). Ces températures prérgliées ne peuvent pas être ajustées.

Appuyer sur SELECT (seLECTIONner) pour alterner entre les différents réglages de température. L'icône s'allume lorsque le réglage souhaïte est sélectionné.

Meat/Fish (viande/poisson)	32°F (0°C)
Cold Drinks (boissons fraîches),	34°F (1°C)
Snacks 36°F (2°C)
Deli/Cheese (charcuterie/fromage)	38°F (3°C)
Thaw Zone (zone de dégel)	39°F (4°C)

Bacs/tiroirs intérieurs déposables

Les bacs/tiroirs sont amovibles pour en faciliter le nettoyage.

Retrait et réinstallation des bacs interieurs :

1. Saisir les cotes du bac interieur, le soulever et le retirer.
2. Pour le replacer, avec l'arrière du bac faisant face à l'arrière du réfrigerateur, abaiser le bac sur les glissières du tiroir. Voir "Retrait et réinstallation des façades des tiroirs".

Séparateurs pour bac/tiroir réglabre

Chaque tiroir réfrigéré compte un bac avec séparateur qui peut être positionné à l'une ou l'autre des trois positions, ou retire pour maximiser l'espace de rangement des alimentés en fonction de vos besoins.

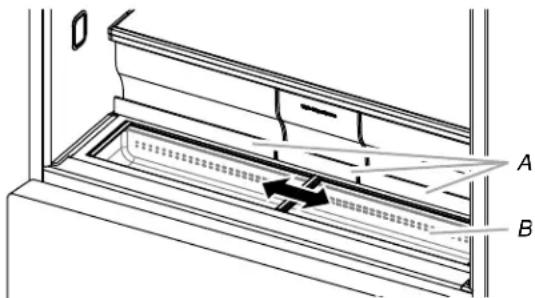

Bac Easy Slide

Un compartment de rangement peu profond avec couvercle de verre coulissant laterralement est situé sous et devant les bacs à légumes.

REMARQUE: La température ou l'humidité ne sont pas contrôlées dans ce comportement; il n'est donc pas recommendé d'y ranger des légumes à feuilles.

A. Poignées des bacs à legumes
B. Bac Easy Slide

Pour déposer le bac Easy Slide :

1. Enlever les trois bacs à légumes.
2. Saisir le couvercle coulissant supérieur a coté de la garniture et soulever pour le retirer. Retirer le couvercle inférieur.
3. Saisir l'avant du bac avec les deux mains puis, soulever l'avant pour le retirer.

Pour replacer le bac Easy Slide :

1. Incliner légèrement l'arrière du bac vers le haut.
2. Aligner l'arête centrale et les languettes du bac Easy Slide avec les arêtes et encoches du cabinet.
3. Abaisser le bac pour leMETRE en place.

Importants renseignements à savoir au sujet des tablettes et des couvercles en verre :

Ne pas netoyer les tablettes ou couvercles en verre avec de l'eau tiède quand ils sont froids. Les tablettes et les couvercles peuvent se briser s'ils sont exposés à des changements soudains de température ou à un impact tel que coup brusque. Le verre trempe est conçu pour éclater en d'innombrables pieces minuscules. Ceci est normal. Les tablettes et les couvercles en verre sont lourds. Les saisir à deux mains lors de leur dépose afin d'éviter de les faire tomber.

Tabletes et cadres de tablettes

Les tablettes de réfrigerateur sont régibles afin de s'adapter à vos besoin de rangement.

Afin de pouvoir trouver plus facilement l'article que I'oncherche, on peut remisser ensemble des alimentessemblables dans le réfrigerateur et régler les tablettes pour les adapter aux différentes taillés d'articles. Ceci réduira également la durée d'ouverture de la portedu réfrigerateur et permettra d'économiser de l'énergie.

Dépose et réinstallation d'une tablette/d'un cadre de tablette :

1. Enlever la tablette/le cadre en l'inclinant vers le haut à l'avant et en la/le soulevant hors des supports de tablette.

2. Replacer la tablette/le cadre en dirigeant les crochets arrirée de la tablette dans les supports de tablette. Inciner l'avant de la tablette vers le haut jusqu'à ce que les crochets arrirée de la tablette se plaçant dans les supports de tablette.

3. Abaisser l'avant de la tablette et s'assurer que la tablette est bien en position.

Tabletes rayonnantes MicroEdge® (sur certains modèles):

• Les crochets à l'arrière de la tablette doivent être complètement insérés dans les supports de tablette pour assurer une alimentation électrique ajustée.
  Ne pas utiliser plus de deux tablettes munies d'éclairage par dessous en même temps dans le réfrigérateur.

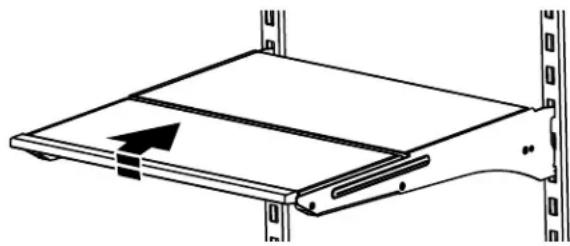

Tablette escamtable (sur certains modèles)

Pour rétractor et déployer la section avant de la tablette :

1. Pour rétracter la section avant de la tablette, soulever légèrement le rebord avant et repousser la partie escamtable de la tablette vers l'arrière du réfrigérateur.
2. Déployer l'avant de la tablette en tirant sur la partie rétractée de la tablette jusqu'à ce qu'elle soit complètement déployée.

Bacs à légumes

Retrait et réinstallation des tiroirs :

1. Saisir la poignée au bas du tiroir et soulever l'avant du tiroir jusqu'à passer la butée du tiroir et extraire le tiroir en le faisant glisser vers l'extérieur jusqu'à la butée. Retirer le tiroir des guides inférieurs.
2. Replacer le tiroir en le plaçant sur la glissière inférieure du tiroir et en le poussant au-delà de la butée d'arrêt du tiroir.

Dépose du couvercle du/des bac(s) à légumes :

1. Retirer les bacs à legumes.
2. En maintainant fermement l'encart de verre d'une main, appuyer sur le millieu de l'encart de verre jusqu'à ce qu'il s'éleve au-dessus du cadre en plastique. Faire glisser doucement l'encart de verre vers l'avant pour le retirer.
3. Soulever le cadre du couvercle et le retarder.

Remise en place du couvercle du/des bac(s) à légumes :

1. Placer l'arrière du cadre du couvercle dans les supports des parois latérales du réfrigerateur et abaisser l'avant du cadre du couvercle pour lemettre en place.

2. Faire glisser l'encart arriere de verre dans le cadre du couvercle et abaiser l'avant pour lemettre en place.

3. Replacer les bacs à légumes.

Balconnets de porte du réfrigerateur

Les balconnets dans les portes du réfrigerateur sont régables afin de s'adapter à vos besoin de rangement.

REMARQUE: Les balconnets de porte plus petits doivent être installés à la position la plus BASSE dans la porte du réfrigerateur.

Distributeurs d'eau et de glaçons

IMPORTANT :

• Attendre 3 heures pour que le réfrigerateur refroidisse et refroidisse l'eau.
• Prévoir un début de 24 heures pour la production du premier lot de glaçons. Jeter les trois premiers lots de glaçons produits.
  Le système de distribution ne fonctionne pas lorsque la portedu réfrigerateur ou le tiroir du congelateur est ouvert(e).

Rinçage du circuit d'eau

De l'air piégé dans le système de distribution d'eau peut faire goutter le distributeur d'eau. ÀpRESvoir raccordé le réfrigerateur à une source d'alimentation en eau ou remplace le filtré à eau, vidanger le circuit d'eau.

Le fait de rincer le système de distribution d'eau évacue l'air de la canalisation et du filtré, et conditionne le filtré à eau. Un amortçage supplémentaire peut s'avérer nécessaire dans certains domiciles.

REMARQUE: Pendant l'évacuation de l'air du système, de l'eau peut giclér du distributeur.

1. Utiliser un réseau robuste pour appuyer sur la plaque du distributeur d'eau pendant 5 secondes.
2. Relâcher la plaque du distributeur pendant 5 secondes. Répéter les étapes1 et 2 jusqu'à ce que l'eau commence à couler.
3. Une fois que l'eau commence à couler, continuer d'appuyer puis de relâcher la plaque du distributeur (appui pendant 5 secondes, relâchement pendant 5 secondes) jusqu'à ce qu'un total de 3 gal. (12 L) ait été distribué.

Calibration du replissage mesuré

La pression en eau du domicile peut afferter la précision de la caractéristique Measured Fill (replissage mesure). Pour une performance optime du distributeur d'eau, il faut donc d'abord calibrer la fonction de replissage mesure.

IMPORTANT:

■ Purger le circuit d'eau avant de calibrer le replissage mesuré.
Pour de plusieurs résultats, le calibrage doit être effectué lorsqu'elle n'est utilisée d'eau dans le domicile.

1. Placer une tasse à mesurer robuste (format 1 tasse [237 mL]) sur le plateau d'égouttement du distributeur, centré devant la plaque de distribution d'eau.

REMARQUE: Pour certains modèles, une tasse à mesurer est incluse.

A. Plaque du distributeur d'eau
B. Tasse à mesurer (1 tasse)

1. Appuyer simultanément sur les boutons OPTIONS et LOCK (verrouillage) pendant 3 secondes. Les mots "Back" (retour) et "1 Cup" (1 tasse) apparaissent sur l'ecran d'affichage. L'icone de calibration du remplissage mesure s'allume également - elle reste allumée pendant le calibrage de la fonction de remplissage mesure.

REMARQUE: À tout moment, on peut appuyer sur le bouton ICE MODE (mode glaçons) "Back" (retour) pour quitter le mode de calibrage. L'icone de calibrage du replissage mesure s'éteint.

1. Appuyer puis relâcher la plaque du distributeur autant de fois que nécessaire pour replir la tasse d'eau jusqu'à la ligne de replissage maximal.

REMARQUE: Si un replischage excessif ou un renversement se produit, jeter l'eau et appuyer sur le bouton ICE/WATER (glaçons/eau) situé sous "Back" (retour) pour réinitialiser le processus de calibrage.

1. Une fois qu'une tasse d'eau a eté versée dans la tasse à mesurer, appuyer sur le bouton MEASURED FILL (replissage mesure) sous le mot "Confirm" (confirmer) pour confirmer le calibrage.

A. 1 tasse d'eau

1. Une fois le calibrage de la fonction Measured Fill (replissage mesure) confirmaé, les icônes disparaisent et l'affichage revient à l'écran d'accueil.

Distribution

Appuyer de nouveau sur ICE/WATER (glaçons/eau) pour permuter entre les CHOIX suivants (répertés en boucle):

Eau (par défaut) - Distribue de l'eau
Glaçons - Distribue des glaçons.
Glace concassée - Distribue de la glace concassée

REMARQUES :

L'écran affiche "ICE" (glace) et indique le type de glace sélectionné (concassée ou sous forme de glaçons).
Pour de la glace concassée, les glaçons sont concassés avant d'être distribués. Cette action peut causeur un court délambda lors de la distribution de glace concassée. Le bruit du broyeur de glaçons est normal et la dimension des morceaux de glace peut varier.

Lorsqu'on passé du mode glace concassée au mode glaçons, quelques onces de glace concassée sont distribuées avec les premiers glaçons.

Eau Concassée En glaçons

Distributeur d'eau

IMPORTANT:

• Distribuer au moins 1 pte (1 L) d'eau chaque semaine pour maintainir un approvisionnement en eau fraîche.
  Si le débit en provenance du distributeur diminue, cela peut être dû à une faible pression en eau.

Avec le filtré à eau retire, verser l'équivalent d'une (1) tasse d'eau (237 mL). Si l'équivalent d'une tasse (237 mL) d'eau est distribué en 8 secondes ou moins, cela signifie que la pression en eau alimentant le réfrigerateur répond au critère minimal.
S'il faut plus de 8 secondes à la machine pour distribuer l'équivalent d'une tasse (237 mL) d'eau, cela signifie que la pression en eau alimentant le réfrigerateur est inférieure au niveau recommandé. Voir "Sécifications de l'alimentation en eau" et "Dépannage" pour des suggestions sur la marche à suivre.

Distribution d'eau - standard :

1. Sélectionner le mode eau.
2. Appuyer un verre robuste contre la plaque de distribution.
3. Retirer le verre pour arreter la distribution.

Distribution d'eau - remplissage mesure :

La fonction Measured Fill (reemplissage mesure) permet de distribuer une quantité d'eau précise en appuyant simplement sur quelques boutons.

REMARQUE: La quantité d'eau distribuée correspondra à la quantité sélectionnée. Vérifier que le écipient est vide et qu'il peut contenir le volume demandé. Si de la glace se trouve dans le écipient, il faut peut-être ajuster la sélection.

1. Appuyer sur MEASURED FILL (replissage mesure) pour activer la fonction. Une fois la fonction activée, l'écran de replissage mesure apparaît sur l'affichage.

REMARQUES:

Le distributeur désactive automatiquement la fonction de replissage mesure après 1 minute d'inactivité. Lorsque la fonction Measured Fill (replissage mesure) est désactivée, toute modification effectuee est perdue et les réglages par defaults sont reactivés.

■ Appuyer sur ICE MODE (mode glaçons) sous "Back" pour désactiver manuellement la fonction de replissage mesure et revenir à l'écran d'accueil.

1. Pour passer des onces aux tasses ou aux litres, appuyer sur le bouton LIGHT (éclairage) sous "Units" (unités). L'unité utilisée par défaut est l'once.

Les volumes par défaut, minimum et maximum sont indiqués dans le tableau suivant :

Unités Par	défaut Minimium	um Maximum
Onces 8 1	128
Tasses	1	1/4	16
Litres	0,25	0,05	4,00

1. Appuyer sur les boutons LOCK (verrouillage) (+) et OPTIONS (-) pour ajuster le volume comme désire. La commande LOCK (verrouillage) augmente le volume, et la commande OPTIONS le réduit.

REMARQUES :

Lorsqu'on augmente ou diminue le volume de distribution, il est possible que le tableau de commande cesse de réagir si l'on appuie sur un bouton de réglage (-÷ +) pendant environ 10 secondes ou plus. Relâcher le bouton pendant environ 2 secondes et reprene ensuite le processus de réglage.
La plupart des tasses à café (généralement de 4 à 6 oz [118 à 177 mL] par tasse) ne sont pas de la même taille qu'une tasse à mesurer (8 oz [237 mL]). Il peut être nécessaire d'ajuster le volume pour évitir un remplissage excessif non intentionnel des tasses à café.

1. Distribuer de I'eau.

REMARQUE: Au cours de la distribution de l'eau, l'affichage numérique procéde à un décompte de la quantité d'eau qu'il reste à distribuer, en fonction du volume sélectionné. Le débit d'eau s'arrête automatiquement une fois que le volume désiré a été distribué.

Appuyer un verre robuste contre la plaque de distribution. OU
- Placer le verre sous le distributeur d'eau et appuyer sur le bouton MEASURED FILL (remplissage mesure) sous "Dispense" pour que l'eau soit distribuée sans avoir à tener le verre.

1. Pour arrêter la distribution avant que la totalité du volume sélectionné ait été distribuée, écarter le verre de la plaque du distributeur OU appuyer une seconde fois sur le bouton MEASURED FILL (réplissage mesure).

REMARQUE: Si la distribution est arrêtée avant que la totalité du volume sélectionné ait été distribuée, l'affichage numérique continue d'indiquer la quantité d'eau qu'il reste à distribuer. L'affichage s'éteint après une minute d'inactivité.

1. Pour sélectionner un nouveau volume ou relancer la distribution d'un volume identique, il faut d'abord finir de distribuer le volume sélectionné, ou bien désactiver la caractéristique Measured Fill (replissage mesure) (soit en attendant 1 minute que la machine s'éteigne automatiquement, soit en appuyant sur ICE MODE pour l'éteindre manuellement) et la réactiver ensuite.

Distributeur à glaçons

IMPORTANT :

Si les gacons sont creux ou que leur forme est irrégulière, cela peut être dû à une faible pression en eau. Voir "Spcifications de l'alimentation en eau".
- Les glaçons passent du bac d'entreposage à glaçons par le goulet du distributeur avant d'arriver dans le distributeur lui-même. Pour éteindre la machine à glaçons, voir "Machine à glaçons et bac d'entreposage".

Il est possible que le distributeur continue à faire du bruit et à distribuer des glaçons pendant plusieurs secondes après que l'on a relachué le bouton ou la plaque du distributeur.

Nettoyage du goulot du distributeur à glaçons :

L'humidité entraine l'agglomération des glaçons. Des particules de glace peuvent s'accumuler et obstruer le goulot du distributeur à glaçons.

Si l'on n'a pas besoin de distribuer des glaçons régulièrement, il peut s'avérer nécessaire de vider le bac d'entreposage à glaçons et de nettoyer à la fois le goulot de distribution des glaçons, le bac d'entreposage à glaçons et la zone située sous le bac d'entreposage toutes les 2 semaines.

Si nécessaire, retarder les glaçons obstruant le bac d'entreposage et le goulot de distribution des glaçons à l'aide d'un ustensile en plastique.
Nettoyer le goulot de distribution des glaçons et le fond du bac d'entreposage à glaçons à l'aide d'un chiffon tiède et humide puis sécher soignement ces deux sections.

Distribution de glace :

1. Sélectionner le type de glace souhaïte. Pour passer des glaçons à la glace concassée, appuyer sur ICE/WATER (glaçons/eau).

A VERTISSEMENT

Risque de coupure

Utiliser un verre robuste pour prendre des glaçons.

Le non-respect de cette instruction peut cause des coupures.

1. Appuyer un verre robuste contre la plaque de distribution. Tenir le verre pres de l'ouverture du distributeur pour que les glaçons ne tombent pas à côte du verre.

IMPORTANT : Il n'est pas nécessaire d'exercer une pression importante sur la plaque pour activer le distributeur de glaçons. Une pression forte ne donne pas une distribution plus rapide de glaçons ou des quantités plus grandes.

1. Retirer le verre pour arreter la distribution.

REMARQUE: La distribution de glaçons peut se poursuivre pendant plusieurs secondes après que le verre a été retire de la plaque du distributeur. Le distributeur peut continuer à faire du bruit pendant quelques secondes après la distribution.

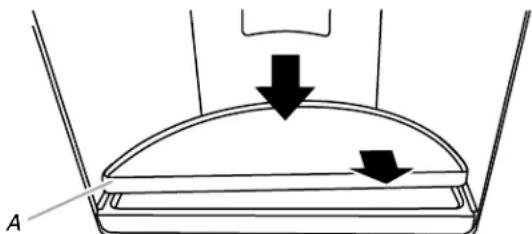

Plateau d'égouttement du distributeur

Le plateau d'égouttment comprend une plaque supplémentaire. La plaque peut etre retiree du plateau et transporte quusqu'a I'avier pour etre videe ou nettoyee.

Enfoncer le rebord arrirée de la plaque pour redresser légrement le rebord avant et facilititer son retrait.

A. Plaque du plateau du distributeur

Lumière du distributeur

Lorsqu'on utilise le distributeur, l'éclairage s'allume automatiquement.

Pour allumer la lumière lorsque vous ne distribuez pas d'eau :

Appuyer sur LIGHT (éclairage) pour permuter entre les choix suivants (répetés en boucle):

OFF (arrêt) (par défaut): L'éclairage du distributeur est étéint.
ON (marche): L'éclairage du distributeur est allumé à 100 % de sa luminosité
DIM (sombre): L'éclairage du distributeur est allumé à 50 % de sa luminosité

Les lampes du distributeur sont des DEL qui ne peuvent pas etre remplacées. Si I'éclairage du distributeur ne semble pas fonctionner, voir "Dépannage" pour plus d'information.

MARCHEDIM (sombre)

Verrouillage du distributeur

Le distributeur peut être désactivé pour faciliter le nettoyage ou pour éviter une distribution involontaire par de jeunes enfants ou des animaux de compétie.

REMARQUE: La caractéristique de verrouillage n'interrompt pas l'alimentation électrique au réfrigerateur, à la machine à gacons ou à la lampe du distributeur. Elle sert simplement à désactiver les commandes et leviers du distributeur. Pour êtreindre la machine à gacons, voir "Machine à gacons et bac d'entreposage".

Appuyer sur LOCK (verrouillage) pendant 3 secondes pour verrouiller le distributeur.
Appuyer sur LOCK (verrouillage) pendant 3 secondes pour déverrouiller le distributeur.

L'écran d'affichage indique si le distributeur est verrouillé.

LOCKED UNLOCKED

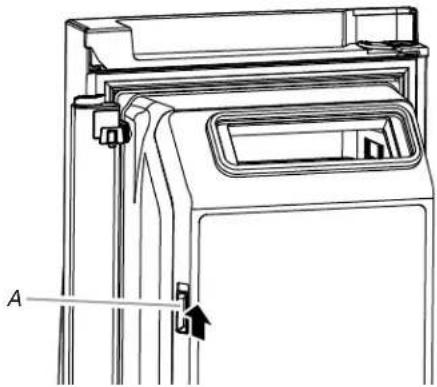

Machine à glaçons et bac de rangement pour les glaçons

(sur certains modèles)

IMPORTANT: Afin d'éviter une faible production de glaçons ou des glaçons de mauvaise qualité, vidanger le circuit d'eau avant demettre en marche la machine à glaçons. Voir "Distributeur d'eau".

• Prévoir un début de 24 heures pour la production du premier lot de glaçons après l'installation. Jeter les trois premiers lots de glaçons produits. Accorder 2 à 3 jours au bac d'entreposeage des glaçons pour qu'il se replissse.
  La qualite des glacons depend de la qualite de I'eau fournie a la machine a glacons. Eviter de connecter la machine a glacons a une alimentation en eau adoucie. Les produits chimiques adoucisseurs d'eau (teils que le sel) peuvent endommager certaines pieces de la machine a glacons et entrainer une mauvaise qualite de glacons. Si I'alimentation en eau adoucie ne peut etre evitee, s'assurer que I'adoucisseur d'eau fonctionne bien et qu'il est bien entretenu.

Si des glaçons sont agglomerés dans le bac d'entreposage, les briser à l'aide d'un ustensile en plastique et les jeter. Ne pas utiliser d'objet pointu pour briser la glace. Ceci peut endomager le bac d'entreposage et le mecanisme du distributeur.
Ne rien保守er à l'intérieur du bac à glaçons.

Style 1 - Machine à glaçons dans le réfrigerateur (sur certains modèles)

La machine à gaçons se trouve sur le côte gauche du plafond du compartment de réfrigeration. Les gaçons sont éjectés dans le bac d'entreposage à gaçons situé sur la porte de gauche du réfrigerateur.

Mise en marche/arrêt de la machine à gaçons

1. Pousser le loquet sur le côte gauche du compartment à glaçons pour ouvrir la porte.

A. Loquet de porte du compartmenté à glaçons

1. Mettre en marche la machine a glaçons en tournant le commutateur à la position ON (marche) (vers la gauche). REMARQUES :

Pour arreter la machine à glaçons manuellement, placer la commande à la position OFF (arrêt) (à droite).
La machine à glaçons compte un système d'arrêt automatique. Le détecteur arrête automatiquement la production de glaçons si le bac d'entreposage est plein, si la porte est ouverte ou si l'on retire le bac d'entreposage à glaçons. La commande restera en position ON (marche) (vers la gauche).

A. Loquet de déverrouillage du bac d'entreposage à glaçons

1. Fermer la porte du compartmente a glacons.

Retrait et réinstallation du bac d'entreposage à glaçons

Retirer le bac d'entreposage à glaçons en insérant les doigts dans le trou situé à la base du bac et serrer le loquet pour libérer le bac du compartment. Soulever le bac d'entreposage à glaçons en le soulevant et en le dégaugeant en ligne droite.

Réinstaller le bac d'entreposage dans le compartment à glaçons et appuyer dessus pour s'assurer qu'il est bien en place.

Taux de production des glaçons

Dans des conditions d'utilisation normales, la machine à glaçons devrait produit environ 3 lb (1,4 kg) de glaçons par jour.
Pour augmenter la production de glaçons, selectionner "Fast Ice" ou "Max Ice" du menu "Options" sur le tableau de commande. Voir "Utilisation de la/des commande(s)".

Style 2 - Machine à glaçons dans le conGPLateur (sur certains modèle)

Mise en marche/arrêt de la machine à gaçons

Pourmettre lamachinea glacons en marche,il suffit d'abaisser lebras de commande d'arrêt metallique.

Pour éteindre manuelle la machine à glaçons, soulever le bras de commande à d'arrêt métallique à la position OFF (arrêt/position haute) et attendre l'émission d'un clic.

REMARQUE: La machine à glaçons comporte un système d'arrêt automatique. Au fur et à mesure de la production de glace, les glaçons replissant le bac d'entreposage de glaçons. Les glaçons soulèvent le bras de commande d'arrêt metallique à la position OFF (elevée). Ne pas forcer le bras de commande à broche metallique vers le haut ou vers le bas.

REMARQUE: Éteindre la machine à gacons avant desteroler le bac d'entreposage pour servir des gacons ou pour nettoyer le bac. Ceci empêchera les gacons de tomber de la machine à gacons et dans le compartment de congélation. Avec avoir remplace le bac d'entreposage,mettre en marche la machine à gacons.

Taux de production des glaçons

La machine à gacons devrait produit un lot de gacons complet environ toutes les 2 heures.

ENTRETIEN DU RÉFRIGÉRATEUR

Nettoyage

A VERTISSEMENT

Risque d'explosion

Utiliser un produit de nettoyage ininflammable.

Le non-respect de cette instruction peut causeur un décès, une explosion ou un incendie.

Les sections de réfrigération et de congélation se dégivrent automatiquement. Toutfois, nettoyer les deux compartments environ une fois par mois afin d'éviter une accumulation d'odeurs. Essuyer les renversements immédiatement.

Nettoyage des surfaces externes

Consulter les instructions de nettoyage extérieur relatives à votre modele.

Style 1 - Porte lisse

IMPORTANT : Les dommages au revêtement lisse en raison d'un mauvais usage des produits nettoyants ou de l'utilisation de produits nettoyants non recommandés, ne sont pas couverts par la garantie. Des instruments aiguisés ou coupants dépareraient le revêtement.

UTILISER NE PAS UTILISER

Chiffon doux et propre

X Chiffons abrasifs

X Essue-tout ou papier journal

× Tampons en laine d'acier

Eau tiède et savonneuse - utiliser un dégent doux

X Poudres ou liquides abrasifs

X Nettoyants a vitre en vaporisateur

Ammoniaque

X Nettoyants acides ou a base de vinaigre

X Produits nettoyants pour four

x Fluides inflammables

REMARQUE: Les essuie-tout peuvent érafler et ternir le revétement transparent de la porte peinte. Àfin d'éviter tout dommage éventuel, utiliser des chiffons en tissu doux pour polir et essayer la porte.

Style 2 - Acier inoxydable IMPORTANT :

• Les dommages au revêtement en acier inoxydable en raison d'un mauvais usage des produits nettoyants ou de l'utilisation de produits nettoyants non recommandés, ne sont pas couverts par la garantie.

• Ne pas exposer les electroménagers en acier inoxydable à des éléments caustiques ou corrosifs tels que le sel, un niveau élevé d'humidité ou des environnementes très humides. N'utiliser que les produits de nettoyage ou les lingettes pour acier inoxydable uniquement.

UTILISER NE PAS UTILISER

Chiffon doux et propre

X Chiffons abrasifs

X Essuie-tout ou papier journal

X Tampons en laine d'acier

Eau tiède savonneuse

X Poudres ou liquides abrasifs

Ammoniaque

X Produits nettoyants à base de citron

X Nettoyants acides ou a base de vinaigre

X Produits nettoyants pour four

Pour les saletés importantes, UNIQUEMENT un nettoyant pour acier inoxydable concu pour les apparéils concernés. Pour commander le nettoyant, voir "Accessoires".

X Le nettoyant pour acier inoxydable doit être utilisé sur les pièces en acier inoxydable uniquement! Veiller à ce que le nettoyant et poli pour acier inoxydable n'entre pas en contact avec les pièces de plastique telles que garnitures, couvercles de distributeurs ou joints de porte.

REMARQUES :

En cas de contact non intentionnel, nettoyer la pierce de plastique avec une éponge et un détergent doux dans de l'eau tiède. Sécher soignement avec un chiffon doux.
- Un nettoyant sous forme liquide ne signifie pasforcément qu'il n'est pas abrasif. Beaucoup de nettoyants liquides formules pour nettoyer le carrelage et autres surfaces lisses en douceur peuvent tout de même endommager l'acier inoxydable.
L'acide citrique decolore l'acier inoxydable de façon définitive. Afin d'éviter d'endommager le fini en acier inoxydable du réfrigerateur :

Ne pas laisser les produits suivants pendant une durée prolongée sur le revêtement

X Moutarde X Saues a base de citron
X Jus de tomate X Produits a base de citron
Sauce marinara

Nettoyage de l'intérieur

IMPORTANT: Les étagères du réfrigerateur équipées d'éclairage DEL par en-dessous ne sont pas lavables au lave-vaisselle.

1. Debrancher le réfrigerateur ou déconnecter la source d'alimentation.

2. Laver à la main, rincer et sécher les pièces amovibles et les surfaces internes soignement. Utiliser une éponge propre ou un linge doux et un détergent doux dans de l'eau tiège.

REMARQUE: Ne pas utiliser de nettoyants puissants ou abrasifs tels que les nettoyants à vitre en atomiseurs, nettoyants à récurer, liquides inflammables, cires nettoyantes, détergents concentrés, agents de blanchiment ou nettoyants contenant du pétrole sur les pieces en plastique, les garnitures interieures et garnitures de portes ou sur les joints de portes.

1. Brancher le réfrigerateur ou reconnectcer la source d'alimentation.

Nettoyage du condensateur

Le condensateur n'a pas besoin d'être nettoyé souvent dans des conditions de fonctionnement domestique normales. Si l'environnement est particulièrement grassieux, poussièux, ou s'il y a des animaux domestiques dans la maison, le condensateur devrait être nettoyé tous les 2 ou 3 mois pour assurer une efficacité maximale.

Si I'on doit nettoyer le condensateur :

1. Débrancher le réfrigérateur ou déconnecter la source d'alimentation.
2. Retirer le casier de la base.
3. Utiliser un aspirateur à brosse douce pour nettoyer la grille, les endroits ouverts derrière la grille et la surface à l'avant du condensateur.
4. Replacer la grille de la base lorsque vous avez terminé.
5. Brancher le réfrigerateur ou reconnectcer la source d'alimentation.

Lampes

Les lampes dans le réfrigerateur et le congealaur sont à DEL et n'ont pas besoin d'être remplacées. Si les lampes ne s'allument pas lorsqu'on ouvre la porte, appeler les numeros fournis pour obtenir de l'aide ou un dépannage. Aux États-Unis, composer le 1-800-253-1301. Au Canada, composer le 1-800-807-6777.

Précautions à prendre pour les vacances ou le déménagement

Vacances

Si vous choisissez de laisser le réfrigérateur en marchependant votre absence:

1. Consommer toutes les denrées péissables et congeler les autres articles.
2. Si le réfrigerateur compte une machine à gaçons automatique et qu'il est raccordé à la source d'approvisionnement en eau du domicile, fermer la source d'approvisionnement en eau du réfrigerateur. Des dommages matériels peuvent subvenir si l'alimentation en eau n'est pas coupée.
3. Si votre machine à gaçons est automatique, éteindre la machine à gaçons.

REMARQUE: Selon votre modele, soulever le bras de commande métallique à la position OFF (arrêt) (position élevée), ou placer le commutateur sur OFF.

1. Vider le bac a glaçons.

Modèle avec fonction "Vacances"

• Activer le mode "Vacances". Voir "Utilisation des commandes".

REMARQUE:L'activation du mode "vacances" ne désactive pas la machine à glaçons.

Si vous choisissez d'arrêter le réfrigerateur avant votre absence :

1. Enlever tous les alimentes du réfrigerateur.
2. Si vous réfrigerateur est équipé d'une machine à glaçons automatique :

Fermer l'approvisionnement en eau de la machine a glaçons au moins un jour à l'avance.
Lorsque la dernière quantité de glaçons est déposée, soulever le bras de commande d'arrêt métallique à la position OFF (élevée) ou placer le commutateur sur OFF (arrêt), selon votre modele.

1. Vider le bac a glaçons.

2. Éteindre la/les commande(s) de température. Voir "Utilisation de la/des commande(s)".

3. Nettoyer le réfrigérateur, l'essuyer et bien le sécher.
4. À l'aide d'un ruban adhésif, placer des blocs de caoutchou ou de bois dans la partie supérieure de chaque porte de façon à ce qu'elles soient suffisamment ouvertes pour permettre l'entrée de l'air à l'intérieur, afin d'éviter l'accumulation d'odeur ou de moississe.

Déménagement

En cas de déménagement et de déplacement du réfrigerateur dans une nouvelle habitation, suivé ces étapes pour préparer le déménagement.

1. Si vous réfrigerateur est équipé d'une machine à gaçons automatique :

■Fermer l'approvisionnement en eau de la machine à glaçons au moins un jour à l'avance.
- Debrancher la canalisation d'eau de l'arriere du réfrigerateur.
Lorsque la dernière quantité de glaçons est déposée, soulever le bras de commande d'arrêt métallique à la position OFF (élevée) ou placer le commutateur sur OFF (arrêt), selon votre modele.

1. Retirer tous les aliments du réfrigerateur et placer tous les aliments congelés dans de la neige carbonique.
2. Vider le bac a glaçons.
3. Éteindre la/les commande(s) de température. Voir "Utilisation de la/des commande(s)".
4. Debrancher le réfrigérateur.
5. Bien nettoyer, essuyer et sécher.
6. Retirer toutes les pieces amovibles, bien les envelopper et les attacher ensemble avec du ruban adhésif pour qu'elles ne bougent et ne s'entrechoquant pas durant le déménagement.
7. Selon le modele, soulever I'avant du réfrigerateur pour qu'il roule plus facilement OU soulever les pieds de nivellement pour qu'ils n'égratignent pas le plancher. Voir "Ajustement des portes" ou "Fermeture et alignment des portes".
8. Fermer les portes à l'aide de ruban adhésif et fixer le cordon d'alimentation à la partie arrrière du réfrigerateur.

Lorsque vous arriverez à votre nouveau domicile, remettez tout en place et consultez la section "Instructions d'installation" pour les instructions de préparation. Aussi, si le réfrigerateur comporte une machine à glaçons automatique, ne pas oublier de rebrancher l'approvisionnement en eau au réfrigerateur.

RÉSOLUTION DE PROBLEMES

Essayez d'abord les solutions suggerées ici. Pour obtenir de l'aide ou des conseils qui permettron peut-être d'éviter une intervention de dépannage, consultez la page de garantie de ce manuel et balayez le code QR avec votre apparéil mobile, ou visitez le site Web www.whirlpool.com/product_help. Au Canada, visitez le site Web www.whirlpool.ca (le site Web ne sera peut-être pas compatible avec certains apparéils sans fil).

Vou puez adresser tous commentaires ou questions par courrier à l'adresse ci-dessous :

Aux États-Unis :

Whirlpool Brand Home Appliances

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Au Canada :

Whirlpool Brand Home Appliances

Veuillez indiquer dans toute correspondence un numero de téléphone ou l'on peut vous joindre dans la journee.

AVERAGEMENT

Risque de chocolélectrique

Brancher sur une prise à 3 alveoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut cause un décès, un incendie ou un choc électrique.

UTILISATION GÉNÉRALE Causes possibles et/ou solutions recommendées

Le réfrigérateur ne fonctionne pas

Non connecté à une alimentation électriche -Brancher le cordon d'alimentation dans une prise à 3 alveoles reliée à la terre. Ne pas utiliser de cable de rallonge.
Pas d'alimentation au niveau de la prise - Brancher une lampe pour voir si la prise électrique fonctionne.
- Un fusible est grillé ou un disjoncteur s'est ouvert -Remplacer le fusible ou réenclencher le disjoncteur. Si le problème persiste, contacter un electricien/agree.
La commande ou le refroidissement n'est pas activé(e) - Activer la commande du réfrigerateur ou le refroidissement. Voir "Utilisation des commandes".
- Nouvelle installation - Attendre 24 heures après l'installation pour permettre au réfrigerateur et au congélateur de refroidir complètement.

REMARQUE: Le fait de placer la/les commande(s) de température au réglage le plus froid ne refroidira pas le compartment (de réfrigération ou de congélation) plus rapidement.

La commande du réfrigerateur est en mode Showroom (exposition) - Si le réfrigerateur est en mode "Showroom" (exposition), le refroidissement est désactif et "Showroom" s'allument sur le tableau de commande. Voir la section "Utilisation des commandes" pour plus de renseignements.

Le moteur semble fonctionner excessivement

• Voiture nouveau réfrigérateur compte un moteur haute efficacité - Il est possible qu'il fonctionne plus longtemps que votre apparéel précédent car le compresseur et les ventilateurs fonctionnent à des vitesses réduites plus éconergiques. Ceci est normal.

REMARQUE : L'appareil peut fonctionner encore plus longtemps si la température de la piece est élevée, si une grande quantité de nourriture a été ajoutée, si les portes sont fréquement ouvertes ou si elles ont été laissées ouvertes.

UTILISATION GÉNÉRALE Causes possibles et/ou solutions recommendées
Les lampes ne fonctionnent pas	Le réfrigerateur a été équipé d'un éclairage à DEL qui n'a pas besoin d'être remplaced - Si les lampes ne s'allument pas lorsqu'on ouvré la porte, appeler les numérios fournis pour obtenir de l'aide ou un dépannage. Voir la page de couverture ou la garantie pour savoir qui contacter.L'éclairage du distributeur est étant (OFF). Sur certains modèles, la lumière du distributeur ne fonctionne que si l'on appuie sur un levier du distributeur. Si on désire que la lumière du distributeur reste allumée continuellement, voir "Distributeurs d'eau et de glaçons". Les portes ont été laissées ouvertes plus de 10 minutes - Fermer les portes et les tiroirs pour réinitialiser le tout et ouvré à nouveau pour reprendre les tâches nécessitant un éclairage.
Les étagères Equipées d'éclairage DEL par en dessous ne s'allument pas (sur certains modèles)	Les crochets des tablettes ne sont pas bien insérés dans les supports de tablette - S'assurer que les crochets à l'arrière de la tablette sont bien insérés dans les fentes au niveau des supports de tablette.Les supports de tablette, fixés à la paroi arrêté de la caisse du réfrigerateur, sont lâches - Vérifier toutes les vis des supports de tablette pour vous assurer qu'elles sont bien serrées.Serrer toutes les vis desserrées.Les portes ont été laissées ouvertes plus de 10 minutes - Fermer les portes et les tiroirs pour réinitialiser le tout et ouvré à nouveau pour reprendre les tâches nécessitant un éclairage.
La commande du tiroir extérieur n'est pas allumée/ ne répond pas	Le réfrigerateur est en mode de refroidissement désactivé - Sortir du mode de refroidissement désactivé. Voir "Utilisation de la/des commande(s)".Le processus d'initialisation des commandes du réfrigerateur ne s'est pas finalisé correctement - Débrancher le réfrigerateur et attendre 5 secondes. Brancher le réfrigerateur et attendre 30 secondes avant d'ouvrir l'une des portes ou l'un des tiroirs du réfrigerateur ou de toucher le tableau de commande.La façade du tiroir a été retiree récemment - S'assurer que les fils de commande de température ont bien été rebranchés. Voir "Retrait et réinstallation des façades des tiroyers".
Le réfrigerateur semble bruyant	Le compresseur de votre nouveau réfrigerateur régule la température plus efficacement et utilise moins d'énergie que les modélles plus anciers. Au cours de différentes étapes du fonctionnement de l'appareil, vous entendrez peut-être des bruits de fonctionnement normaux qui ne vous sont pas familiers.Les bruits suivants sont normaux:Bourdonnement/Cliquetis - Se produit lorsque le robinet d'eau s'ouvre et se referme pour distribuer de l'eau ou remplir la machine à glaçons. Si le réfrigerateur est raccordé à une canalisation d'arrivée d'eau, cela est normal. Éteindre la machine à glaçons si le réfrigerateur n'est pas raccordé à une canalisation d'arrivée d'eau.Cliquetis répétit - Soupape de régulation double de la fonction de refroidissement.Craquement/martèlement - Se fait entendre lorsque des glaçons sont éjectés de la machine à glaçons et tombent dans le bac d'entreposage.Bruit d'éclatement - Se produit lors de la contraction/l'expansion des parois internes, surtout lors du refroidissement initial.Sifflement/Ecoulement - Écoulement de liquide réfrigerant ou d'huile dans le compresseur.Pulsation/Frottement rythmique Se produit lorsque les ventilateurs/le compresseur s'ajustent pour optimier la performance de l'appareil pendant son fonctionnement - cela est normal.Vibrations sonores - Se produit lorsque l'eau circule dans la canalisation d'arrivée d'eau ou lorsque le réfrigerant circule dans l'appareil. Les vibrations peuvent aussi provenir d'objets posés sur le réfrigerateur.Bruit d'écoulement d'eau ou de gargouillement Se produit lorsque la glace fond lors du programme de dégivrage et que l'eau s'écoule dans le plateau de dégivrage.Crésillement - Se produit à mesure que de l'eau goutte sur l'élement de chauffage durant le programme de dégivrage.Vibration - Le réfrigerateur n'est peut-être pas stable. Ajuster les vis de nivlement et abaisser le pied de nivlement avant de façon à ce qu'il soit bien en contact avec le plancher. Voir "Mise à niveau du réfrigerateur des fermetre et alignment".
La température est trop élevé	■ Nouvelle installation - Attende 24 heures après l'installation pour permettre au réfrigérateur et au congélateur de refroidir complètement. ■ REMARQUE : Le fait de placer la/les commande(s) de température au réglage le plus froid ne refroidira pas le compartment (de réfrigération ou de congestion) plus rapidement. ■ Refroidissement désactivé - Réactiver le refroidissement. Voir "Utilisation de la/des commande(s)". ■ Les portes sont ouvertes trop féquemment ou ne sont pas complètement fermées - Ceci permet à l'air chaud de pénétrer dans le réfrigérateur. Minimiser les ouvertures de porte, garder les portes complètement fermées et s'assurer que l'étanchéité des deux portes est assurée. ■ Les ouvertures d'aération sont obstruées - Retrirer les objets placés devant les ouvertures. ■ Une grande quantité d'aliments chauds a été récemment ajoutée - Attendre quelques heures pour permettre au réfrigérateur de revenir à une température normale. ■ Le réglage des commandes n'est pas adapté à l'environnement de l'appareil - Ajuster les commandes à un réglage plus froid. Contrôler à nouveau la température 24 heures plus tard.
La température est trop BASSE dans le réfrigerateur/bac à légumes	■ Le réglage des commandes n'est pas adapté à l'environnement de l'appareil - Ajuster les commandes à un réglage plus chaud. Contrôler à nouveau la température 24 heures plus tard. ■ Le bac de rangement des gaçons n'est pas à la bonne position - Voir "Machine à gaçons et bac de rangement des gaçons". ■ Les ouvertures d'aération sont obstruées - Retrirer les objets placés devant les ouvertures.
La température est trop BASSE/trop élevé dans le tiroir extérieur	■ La commande n'est pas réglée correctement en fonction des articles entreprises dans le tiroir - Ajuster le réglage de température. Voir "Tiroir à contrôle de température distinct"
Accumulation d'humidité à l'intérieur de l'appareil	REMARQUE : Une certaine accumulation d'humidité est normale. Nettoyer avec un linge doux et sec. ■ La pièce est humide - Un environnement humide contribue à l'accumulation d'humidité. Utiliser le réfrigérateur à l'intérieur du domicile uniquement, dans un environnement aussi sec que possible. ■ Les portes sont féquemment ouvertes ou ne sont pas complètement fermées - Ceci permet à l'air humide de pénétrer dans le réfrigérateur. Minimiser les ouvertures de porte, garder les portes complètement fermées et s'assurer que l'étanchéité des deux portes est assurée.
Accumulation de givre/de glace dans le compartment de congestion	■ Le tiroir est ouvert très féquemment ou est laissé en position ouverte - Réduire la fréquence d'ouverture du tiroir et referrer complètement le tiroir après utilisation. ■ Mauvaise étanchéité du tiroir - S'assurer que les joints de porte sont en parfait contact avec la caisse du réfrigérateur pour que l'étanchéité soit assurée. ■ Les réglages de température ne sont pas corrects - Voir "Utilisation des commandes" pour les réglages de température recommendés.

AVERAGEMENT

Risque d'explosion

Utiliser un produit de nettoyage ininflammable.

Le non-respect de cette instruction peut causeur un décès, une explosion ou un incendie.

PORTES ET NIVELLEMENT	Causes possibles et/ou solutions recommendées
Les portes sont difficiles à ouvrir	■ Les joints sont sales ou collants - Nettoyer les joints et les surfaces de contact au savon doux et à l'eau tiède. Rincer et secher avec un linge doux.
Les portes ne ferment pas complètement	■ La porte est bloquée en position ouverte - Déplacer les alimentés sous emballage pour dégager la porte. S'assurer que les balconnets et tablettes sont correctement installés. Vérifier que tous les matériaux d'emballage ont été retirés.
Les portessemblant mal alignées	■ L'alignement des portes ou la mise à niveau du réfrigérateur doit être réalisé - Voir les instructions concernant la mise à niveau du réfrigérateur des la fermeture et l'alignement.
Le réfrigérateur est instable ou roule vers l'avant lorsqu'on ouvre ou ferme les portes ou les tiroirs	■ Les pieds de niveaument ne sont pas fermement en appui sur le sol - Retirer la grille de base. Tourner les deux pieds de stabilisation (un de chaque côte) du même nombre de tours dans le sens horsaire, jusqu'à ce qu'ils soient fermement en appui sur le sol. Voir "Mise à niveau du réfrigérateur des fermeture et alignment".

A VERTISSEMENT

Risque de coupure

Utiliser un verre robuste pour prendre des glaçons.

Le non-respect de cette instruction peut cause des coupures.

GLAÇONS ET EAU Causes possibles et/ou solutions recommendées

La machine à

glaçons ne produit pas

ou produit trop peu de glaçons, ou

produit des glaçons de petiteaille/creux

Le réfrigerateur n'est pas raccordé à une alimentation en eau ou le robinet d'arrêt d'eau n'est pas complètement ouvert - Raccorder le réfrigerateur à une alimentation en eau et s'assurer que le robinet d'arrêt est complètement ouvert.
La canalisation d'alimentation en eau est deformée - Une déformation de la canalisation d'eau peut réduire le début de l'eau, diminuer la production des glaçons, entraîner la production de glaçons de petite taille et/ou creux, ou encore de forme irrégulière. Redresser la canalisation d'eau.
La machine à glaçons n'est pas allumée - Mettre en marche la machine à glaçons. Voir "Machine à glaçons et bac d'entreposage".
- Nouvelle installation - ÀpRES avoir raccordé le réfrigerateur à une source d'alimentation en eau, vidanger le système d'eau. (Voir "Distributeurs d'eau et de glaçons".) Attendre 24 heures pour que la production de glaçons commence. Attendre 72 heures pour que la production de glaçons soit complète. Jeter les trois premiers lots de glaçons produits.
La portedu réfrigérateur n'est pas complètement fermée-Bien refermer la porte. Si elle ne ferme pas complètement,voir "Les portes ne ferment pas complètement".
- Un filtré à eau est installé dans le réfrigérateur - Retirer le filtré à eau et faire fonctionner la machine à glaçons. Si le volume de glace augmente, le filtré est probablement obstrué ou mal installé. Remplacer le filtré ou le réinstaller correctement.
- Une grande quantité de glaçons a été récemment prélevée - Accorder suffisamment de temps à la machine à glaçons pour produit plus de glaçons.
- Un glaçon est coincide dans le bras éjecteur de la machine à glaçons - Retirer le glaçon du bras éjecteur avec un ustensile en plastique.
■ Pression en eau inadéquate - Vérifier que la pression en eau du domicile est adéquate. Voir "Spcifications de l'alimentation en eau".
Le filtré à eau est mal installé - S'assurer que le filtré est correctement installé. Voir "Système de filtration de l'eau".
Un système de filtration de I'eau par osmose inverse est raccordé à votre alimentation en eau froide Ceci peut réduire la pression de I'eau. Voir "Spcifications de l'alimentation en eau".

REMARQUE: Si des questions demeurent quant à la pression de l'eau, contacter un plombier qualifié agréé.

GLAÇONS ET EAU Causes possibles et/ou solutions recommendées
Le distributeur de glaçons ne fonctionne pas correctement	■ Nouvelle installation - Àprous avoir raccordé le réfrigérateur à une source d'alimentation en eau, vidanger le système d'eau. (Voir "Distributeurs d'eau et de glaçons.") Attende 24 heures pour que la production de glaçons commence. Attende 72 heures pour que la production de glaçons soit complète. Jeter les trois premiers lots de glaçons produits.
	■ la machine à glaçons n'est pas allumée ou le bac à glaçons n'est pas bien installé - Mettre en marche la machine à glaçons et s'assurer que le bac d'entreposage à glaçons est fermement en place. Voir "Machine à glaçons et bac d'entreposage".
	■ Des glaçons obstruient le bac d'entreposage à glaçons ou sont agglomerés à l'intérieur, ou ils obstruent la goulotte de distribution de glaçons- Retirer ou séparer les glaçons agglomerés à l'aide d'un ustensile en plastique si nécessaire. Nettoyer la goulotte de distribution des glaçons et le fond du bac d'entreposage à glaçons à l'aide d'un chiffon tiède et humide puis secher soignement des deux sections. Pour éviter toute obstruction et Maintenir un approvisionnement frais en glaçons, vider le bac d'entreposage à glaçons et nettoyer à la fois le bac d'entreposage et la goulotte de distribution toutes les 2 semaines.
	■ Le distributeur est verrouillé - Déverrouiller le distributeur. Voir "Distributeurs d'eau et de glaçons".
	■ Le distributeur à glaçons s'est bloqué pendant qu'il distribuait de la glace concassée - Pour les modèles avec le bac d'entreposage des glaçons sur la porte, passer temporairiem du mode glace concassée au mode glaçons pour éliminer l'obstruction.
	■ On a appuyé sur la plaque/le levier du distributeur pendant trop longtemps - Les glaçons cesser automatiquement d'être distribués. Attendre quelques minutes pour que le distributeur soit réinitialisé et reprene ensuite la distribution. Prendre de grandes quantités de glaçons directement du bac d'entreposage à glaçons et non depuis le distributeur.
	■ La pression en eau du domicile est inférieure à 35 lb/po2 (241 kPa) - La pression de l'eau du domicile affecte le débit au niveau du distributeur. Voir "Spcifications de l'alimentation en eau".
	■ Le filtre à eau est obstrué ou mal installé - Remplacer le filtre ou le réinstaller correctement. Voir "Système de filtration de l'eau".
Les glaçons ou l'eau ont un mauvais goût, une mauvaise odeur ou une couleur grise	■ Raccords de plomberie neufs - Des raccords de plomberie neufs peuvent entrainer une décoloration ou un mauvais goût des glaçons ou de l'eau. Ce problème devrait disparäître avec le temps.
	■ Les glaçons ont été entroposés pendant trop longtemps - Jeter les glaçons et laver le bac à glaçons. Accorder 24 heures à la machine à glaçons pour la fabrication de nouveaux glaçons.
	■ L'odeur de certains alimentents s'est transferrée à d'autres - Utiliser des emballages hermétiques et à l'épreuve de l'humidité pour conserver les alimentents.
	■ Utilisation d'une canalisation d'alimentation en eau non recommendée - L'odeur et le goût de certains matériaux utilisés dans des canalisations d'alimentation en eau non recommanendées peut se transférer aux alimentents. Utiliser uniquement une canalisation d'alimentation en eau recommanendée. Voir "Spcifications de l'alimentation en eau".
	■ L'eau contient des mineraux (tels le souffre) - L'installation d'un filtre à eau peut être requise afin d'enlever ces mineraux.
	■ Le filtre à eau a été récemment installé ou remplaced - Une décoloration grise ou foncée de la glace ou de l'eau indicate que le système de filtration de l'eau nécessite un rinçage supplémentaire. Voir "Distributeurs d'eau et de glaçons".
Le distributeur d'eau ne fonctionne pas correctement	■ Les portes ne ferment pas complètement - S'assurer que les deux portes sont bien fermées. (Sur certains modèles, seule la porte du concélateur doit être fermée pour pouvoir utiliser le distributeur).■ Le réfrigérateur n'est pas raccordé à une alimentation en eau ou le robinet d'arrêt d'eau n'est pas ouvert - Raccorder le réfrigérateur à une alimentation en eau et s'assurer que le robinet d'arrêt est complètement ouvert.■ La canalisation d'alimentation en eau est déformée - Une déformation de la canalisation d'alimentation en eau peut réduire le débit du distributeur. Redresser la canalisation d'eau.■ La pression en eau du domicile est inférieure à 35 lb/bo2 (241 kPa) - La pression de l'eau du domicile affecte le débit au niveau du distributeur. Voir "Spécifications de l'alimentation en eau".■ Nouvelle installation - ÀpRES avoir raccordé le réfrigérateur à une source d'alimentation en eau, vidanger le système d'eau. Voir "Distributeurs d'eau et de glaçons".■ La caractéristique de replissage du distributeur d'eau ne distribuée pas une quantité précise d'eau - Calibrer le distributeur d'eau. Voir "Distributeurs d'eau et de glaçons".■ Le distributeur est verrouillé - Déverrouiller le distributeur. Voir "Distributeurs d'eau et de glaçons".■ Le filtre à eau est obstrué ou mal installé - Remplacer le filtre ou le réinstaller correctement. Voir "Système de filtration de l'eau".■ Un système de filtration de l'eau par osmose inverse est raccordé à votre alimentation en eau froide Ceci peut réduire la pression de l'eau. Voir "Spécifications de l'alimentation en eau".REMARQUE : Si des questions demeurent quant à la pression de l'eau, contacter un plombier qualifié agrée.
De l'eau suinte ou goutte du distributeur	REMARQUE : Il est normal que quelques gouttes supplémentaires s'écoulient de la machine après que l'on a distribué de l'eau.■ On n'a pas gardé le verre sous le distributeur pendant suffisamment longtemps - Maintenir le verre sous le distributeur pendant 2 à 3 secondes après avoir relaché le levier/la plaque du distributeur.■ L'installation est récente, le filtre à eau a été récemment installé ou changé - De l'air piégé dans les canalisations peut faire gouter le distributeur d'eau. Rincer le système de distribution d'eau pour évacuer l'air des canalisations. Voir "Distributeurs d'eau et de glaçons".■ De la glace restée dans la goulotte du distributeur fond - S'assurer qu'il n'y a aucun copeau ou morceau de glace dans la goulotte à glaçons.
De l'eau fuit par l'arrière du réfrigérateur	■ Les raccords des canalisations d'eau ne sont pas bien serrrés - S'assurer que tous les raccords sont bien serrrés. Voir "Raccordement de l'alimentation en eau".
L'eau du distributeur n'est pas assez froide (sur certains modèles)	REMARQUE : L'eau du distributeur est réfrigérée à 50 °F (10 °C).■ Nouvelle installation - Attende 24 heures après l'installation pour que l'alimentation en eau refroidisse complètement.■ Une grande quantité d'eau a été récemment versée - Attende 24 heures pour qu'une nouvelle réserve d'eau refroidisse complètement.■ On n'a pas versé d'eau récemment - Le premier verre d'eau ne sera peut-être pas froid. Jeter le premier verre d'eau distribué.■ Le réfrigérateur n'est pas raccordé à une canalisation d'acciviée d'eau froide - S'assurer que le réfrigérateur est raccordé à une canalisation d'acciviée d'eau froide. Voir "Spécifications de l'alimentation en eau".

FEUILLE DE DONNÉES SUR LA PERFORMANCE

Système de filtration d'eau interieur

Modèle P9WB2L/P9RFWB2L /Capacité : 200 gallons (757 litres)

Système testé et certifié par NSF International en vertu de la norme NSF/ANSI 42, de la norme NSI 53 et de la norme 401 pour la réduction des substances enumeratedes ci-dessous.

Ce produit a ete ested selon the normas NSF/ANSI 42, 53 et 401 pour la reduction des substances enumerees ci-dessous. La concentration des substances induees dans I'eau entran dans le systeme a eted reduite a une concentration moindre ou eale à la limite permissible pour I'eau qu itte le systeme, tel que specifie dans les normes NSF/ANSI 42, 53 et 401.

Réd. de substances Effets esthétiques	Concentration dans l'eau à traiter	Limite permissible de concentration du produit dans l'eau	% de réd.moyenne
Gout/odeur de chlore Particules (classe 1')	2,0 mg/L ± 10 %Au moins 10 000 particules/mL	50 % reduction85 % reduction	97,0 %>99,9 %
Réduction de contaminant	Concentration dans l'eau à traiter	Limite permissible de concentration du produit dans l'eau	% de réd.moyenne
Plomb : à pH 6,5 / à pH 8,5	0,15 mg/L± 10 %	0,010 mg/L	>99,3 % / 98,6 %
Benzène	0,015 mg/L ± 10 %0,005 mg/L 93,8	%
p-dichlorobenzène 0,225 mg/L ± 10 %0,075 mg/L 99,8 %
Carbofuran	0,08 mg/L ± 10 %	0,040 mg/L	81,9 %
Toxaphène	0,015 ± 10 %	0,003 mg/L	>95 %
Atrazine	0,009 mg/L ± 10 %	0,003 mg/L	87,0 %
Asbestos	10' à 10' fibres/L"	99 %	>99 %
Kystes opérationnels1	50,000/L min.	99,95 %	>99,99 %
Iurbidite	11 uIN ± 10 %	0,5 uIN	96,9 %
Lindane	0,002 ± 10 %	0,0002 mg/L	>99,2 %
l'étrachloro'éthylène	0,015 mg/L ± 10 %	0,005 mg/L	96,6 %
O-dichlorobenzène	1,8 mg/L ± 10 %	0,60 mg/L	92,3 %
Éthylbenzène	2,1 mg/L ± 10 %	0,70 mg/L	86,9 %
1,2,4-Trichlorobenzène	0,210 mg/L ± 10 %	0,07 mg/L	>99,8 %
2,4 - D	0,210 mg/L ± 10 %	0,07 mg/L	88,5 %
Styrene	2,0 mg/L ± 10 %	0,1 mg/L	99,6 %
Toluene	3,0 mg/L ± 10 %	1,0 mg/L	93,5 %
Endrine	0,006 mg/L ± 10 %	0,002 mg/L	81,7 %
Atenolol	200 ± 20 %	30 ng/L	95,7 %
Trimethoprime	140 ± 20 %	20 ng/L	96,1 %
Linuron	140 ± 20 %	20 ng/L	96,3 %
Estrone	140 ± 20 %	20 ng/L	95,3 %
Nonylphenol	1400 ± 20 %	200 ng/L	95,5 %

Parametres de test : pH = 7,5 ± 0,5 à moins d'indications contraires. Débit = 0,75 gpm (2,84 Lpm). Pression = 60 lb/ p o^2 (413,7 kPa). Température = 68 °F à 71,6 °F (20 °C à 22 °C). Capacité de service nominale = 200 gallons (757 litres). Les composés certifiés en vertu de la norme NSF 401 sont comme appartenant à la catégorie des "composés émergents/contaminants secondaires". Les "composés émergents/contaminants secondaires" sont des composés qui ont été détectés à de faibles concentrations dans des sources d'approvisionnement en eau potable; même s'ilns n'apparaisent qu'a de faibles concentrations, ces composés peuvent influencer la perception et le niveau d'acceptation de la qualité de l'eau potable par le public.

Il est essentiel que les exigences de fonctionnement, d'entretien et de remplacement de filtre soient respectées pour que ce produit donne le rendement annuncié. Des dommages matériels peuvent subvenir si toutes les instructions ne sont pas respectées.
La cartouche jetable doit etre remplacement tous les 6 mois au plus tard.
Utiliser le filtré de rechange P9RFWB2L, réference EDR2RXD1/EDR2RXD1.B. Prixuggéré à détaill en 2015 de 49,99 US/49,99CAN. Les prix peuvent être modifiés sans préavis.
Le système de contrôle du filtrre mesure la quantité d'eau qui passes par le filtrre et vous alerte lorsqu'il faut remplaçer le filtrre. Consulter les sections "Utilisation des commandes" ou "Système de filtra tion d'eau" (dans les instructions d'utilisation ou le Guide d'utilisation) pour savoir gcomment vérifier l'etat du filtré à eau.
- Avec avoir remplaced le filtré à eau, purger le système d'eau. Voir "Distributeurs d'eau et de gacons" ou "Distributeurs d'eau u" dans les instructions d'utilisation ou le guide d'utilisation.
- Ces contaminants ne sont pas nécessairement present dans cette approvisionnement en eau. Meme si le te sa et a été effectue dans des conditions de laboratoire standard, le rendement reel peut varier.
Le produit ne doit être utilisé que pour l'eau froide.

Le circuit d'eau doit être installé conformément aux lois et règlements locaux et à ceux de l'Etat concerné.
Ne pas utiliser pour le filtrage d'une eau microbiologiquement polluée ou de qualité inconnue en l'absence d'un dispositif de désinfection ajustat avant ouapres le système. Les systèmes certifiés pour la réduction de kyste peuvent être utilisées pour l'eau désinfectée qui peutsterol des kystes filtrables.EPA Est.No.082047-TWN-001
Veuillez vous référez à la section "Garantie" (dans les instructions d'utilisation ou le guide d'utilisation) pour la garantie limitée, le nom et le numéro de téléphone du fabricant.

Directives d'application/Parametes d'approvisionnement en eau

Approvisionnement en eau	Collectivité ou puits
Pression de l'eau	30 - 120 lb/po3(207 - 827 kPa)
Température de l'eau	33 ° - 100 °F (0.6 ° - 37.8 °C)
Débit nominal	0,75 gpm (2,84 L/m) à 60 lb/po2

*Classe I - taille des particules : >0,5 à <1 μm

^ Cas de la filtration de kystes de Cryptosporidium parvum.

Fibres de longueur supérieure a 10 m

© NSF est une marque déposée de NSF International.

GARANTIE LIMITÉE DES GROS APPAREILS MENAGERS WHIRLPOOL®

ATTACHEZ ICI VOTRE REÇU DE VENTE. UNE PREUVE D'ACHAT EST OBLIGATOIRE POUR OBTÉNIR L'APPLICATION DE LA GARANTIE.

Lorsque vous appelez le centre d'eXpérience de la clientèle, veuillez garder à disposition les renseignements suivants :

■ Nom, adresse et numéro de téléphone
Numérodeschemeetdeserie
Une description claire et détaillée du problème rencontré
Une preuve d'achat incluant le nom et I'adresse du marchand ou du détaillant

SI VOUS AVEZ BESOIN DE SERVICE :

1. Avant de nous contacter pour Broker un depannage, veuillez déterminer si des réparations sont nécessaires pour toute produit. Cérains problèmes peuvent être résolus sans intervention de depannage. Prénez quelques minutes pour parcourir la section Dépannage ou Résolution de problèmes du guide d'utilisation et d'entretien, scannez le code QR ci-contre avec votre téléphone intelligent pour acceder à des ressources supplémentaires, ou rendez-vous sur le site http://www.whirlpool.ca.
2. Tout service sous garantie doit etre effectue exclusivement par nos fournisseurs de depannage autorises Whirlpool.Aux E.-U.et au Canada,dirigez toutes vos demandes de service sous garantie au

Centre d'eXépérience de la clientèle Whirlpool

Aux E.-U., composer le 1-800-253-1301. Au Canada, composer le 1-800-807-6777.

Si vous résidez à l'extérieur du Canada et des 50 États des États-Unis, contactez votre marchand Whirlpool autorisé pour déterminer si une autre garantie s'applique.

http://www.whirlpool.ca

GARANTIE LIMITEE DE UN AN

CE QUI EST COUVERT CE QUI N'EST PAS COUVERT

Pendant un an à compter de la date, d'achat, lorsque ce gros apparéil menager est installé, utilisé et entretenu conformément aux instructions jointes à ou fournies avec le produit, Whirlpool Corporation ou Whirlpool Canada, LP (ci-apres désignées "Whirlpool") décidera à sa seule discrétion de remplaçer le produit ou de couvir le coût des pieces spécifiées par l'usine et de la main-d'oeuvre nécessaires pour corriger les vices de matérielux ou de fabrication qui existaient déjà lorsque ce gros apparéil menager a été acheté. S'il est replacé, l' apparéil sera couvert pour la période restant à couir de la garantie limitée d'un an du produit d'origine.

LE SEUL ET EXCLUSIVE RECOURS DU CLIENT DANS LE CADRE DE LA PRESENTE GARANTIE LIMITÉE CONSISTÉ EN LA RÉPARATION PRÉVUE PAR LA PRESENTE. Le service doit être fouri par une compétie de service désignée par Whirlpool. Cette garantie limitée est valide uniquement aux États-Unis ou au Canada et s'applique exclusivement lorsque le gros appearell menager est utilisé dans le pays où il a été acheté. La presente garantie limitée est valable à compter de la date d'achat initial par le consommateur. Une preuve de la date d'achat initial est exigée pour obtenir un dépannage dans le cadre de la presente garantie limitée.

1. Usage commercial, non résidentiel ou par plusieurs familles, ou non-respect des instructions de l'utilisateur, de l'opérateur ou des instructions d'installation.
2. Visite d'instruction à domicile pour montré à l'utilisateur comment utiliser l'appareil.
3. Visites de service pour rectifier une installation ou un entretien fautifs du produit, une installation non conforme aux codes d'électricité ou de plomberie, ou la rectification de l'installation électrique ou de la plomberie du domicile (ex : cablage électrique, fusibles ou tuyaux d'arrivee d'eau du domicile).
4. Pièces consomptibles (ex : ampoules, batteries, filtres à air ou à eau, solutions de conservation, etc.).
5. Delfauns ou dommage resultant de l'utilisation de pieces ou accessoires Whirlpool non authentiques.
6. Conversion de votre produit du gaz naturel ou du gaz de petrole liquéfié.
7. Dommages causés par : accident, mésusage, abus, incendie, inondations, catastrophe naturelle ou l'utilisation de produits non approvés par Whirlpool.
8. Réparations aux pieces ou systèmes dans le but de rectifier un dommage ou des défauts resultant d'une réparation, ALTERATION OU MODIFICATION NON autorisée faite à l'appareil.
9. Defauts d'apparance, notamment les éraflures, traces de chic, fissures ou tout autre dommage subi par le fini de l'appareil menager, à moins que ces dommages ne réalisent de vices de matérielux ou de fabrication et ne soient signalées à Whirlpool dans les 30 jours suivant la date d'achat.
10. Decoloration, rouille ou oxydation des surfaces resultant d'environnements caustiques ou corrosifs incluant des concentrations élevées de sel, un haut degré d'humidity ou une exposition à des produits chimiques (exemples non exhaustifs).
11. Perte d'aliments ou de médicaments due à la défaillance du produit.
12. Enlevement ou livreaison. Ce produit est concu pour etre réparé à l'intérieur du domicile.
13. Frais de déplacement et de transport pour le dépannage/la réparation dans une région éloignée où une compétie de service Whirlpool autorisée n'est pas disponible.
14. Retrait ou réinstallation d'appareils inaccessibles ou de dispositifs préinstallés (ex : garnitures, pannaaux décoratifs, plancher, meubles, ilots de cuisine, plans de travail, pannaaux de gypse, etc.) qui entraient le dépannage, le retrait ou le remplacement du produit.
15. Service et pieces pour des appareils dont les numérodes série et de modèle originaux ont été enlevés, modifiés ou ne peuvent pas'être facilement identifiés.

Le coût d'une réparation ou d'un remplacement dans le cadre de ces circonstances exclues est à la charge du client.

CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES

LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTS APPLICABLES DE QUALITE MARCHANDE OU D'APTITUDE À UN USAGE PARCULARIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AutorISEE PAR LA LOI. Certains États et provinces ne permettent pas de limitation sur la durée des garanties implicées de qualité marchande ou d'aptitude à un usage particulier, de sorte que la limitation ci-dessus peut ne pas été applicable dans votre cas. Cette garantie vous confère des droits juridiques spécifique et vous pouvez également jour d'autres droits qui peuvent varier d'une juridiction à l'autre.

EXONÉRATION DE RESPONSABILITÉ DANS LES DOMAINES NON COUVERTS PAR LA GARANTIE

Whirlpool decline tute responsabilitie au titre de la qualite, de la durabitie ou en cas de depannage ou de reparation neceassaire sur ce gros appareil menager autre que les responsabilités enoncées dans la presente garantie. Si vous souhaitez une garantie plus etendue ou plus complte que la garantie limitee fournie avec ce gros apparil menager, adressez-vous a Whirlpool ou a toutre detaillant pour obtenir les modalites d'achat d'une garantie etendue.

LIMITATION DES RECOURS; EXCLUSION DES DOMMAGES FORTUITS OU INDIRECTS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRESENTE GARANTIE LIMITEE CONSISTE EN LA RÉPARATION PRÉVUE PAR LA PRESENTE. WHIRLPOOL N'ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS. Cérains États et certaines provinces ne permettent pas l'exclusion ou la limitation des dommages fortuits ou indirects de sorte que ces limitations et exclusions peuvent ne pas été applicables dans votre cas. Cette garantie vous confère des droits juridiques spécifique et vous pouvez également jour d'autres droits qui peuvent varier d'une juridiction à l'autre.

NOTES
