Caractéristique	Détails
Type de hotte	Hotte décorative
Dimensions	90 cm de largeur
Débit d'air	Jusqu'à 750 m³/h
Niveaux de puissance	3 niveaux de puissance + mode intensif
Filtre à graisse	Filtre métallique, lavable au lave-vaisselle
Éclairage	LED intégrées
Installation	Installation murale
Niveau sonore	Max 70 dB
Consommation énergétique	Classe énergétique C
Maintenance	Filtres à nettoyer régulièrement, entretien des LED
Sécurité	Protection contre les surchauffes
Garantie	2 ans
Accessoires inclus	Kit de montage, manuel d'utilisation

FOIRE AUX QUESTIONS - AKR 7541 UK IX WHIRLPOOL

Comment nettoyer les filtres de la hotte WHIRLPOOL AKR 7541 UK IX ?

Pour nettoyer les filtres, retirez-les de la hotte et plongez-les dans de l'eau chaude savonneuse pendant environ 15 minutes. Rincez-les soigneusement à l'eau claire et laissez-les sécher avant de les remettre en place.

La hotte ne fonctionne pas, que faire ?

Vérifiez d'abord que la hotte est correctement branchée et que le disjoncteur n'a pas sauté. Assurez-vous également que le sélecteur de vitesse est réglé sur une position active.

Quels types de filtres dois-je utiliser pour la WHIRLPOOL AKR 7541 UK IX ?

Utilisez des filtres à charbon actif pour la filtration des odeurs et des filtres métalliques pour capturer les graisses. Assurez-vous d'acheter des filtres compatibles avec le modèle AKR 7541 UK IX.

Quelle est la puissance d'aspiration de la hotte ?

La puissance d'aspiration de la hotte WHIRLPOOL AKR 7541 UK IX est de 400 m³/h, ce qui permet une bonne efficacité d'aspiration des vapeurs de cuisson.

Comment installer la hotte WHIRLPOOL AKR 7541 UK IX ?

Pour installer la hotte, suivez le manuel d'instructions fourni. Assurez-vous de la fixer solidement au mur, à une hauteur recommandée d'environ 65 à 75 cm au-dessus de la surface de cuisson.

Est-ce que la hotte WHIRLPOOL AKR 7541 UK IX peut fonctionner en mode recyclage ?

Oui, la hotte peut fonctionner en mode recyclage. Assurez-vous d'installer des filtres à charbon actif pour ce mode afin de filtrer les odeurs avant de renvoyer l'air dans la cuisine.

Comment régler l'éclairage de la hotte ?

L'éclairage de la hotte WHIRLPOOL AKR 7541 UK IX est contrôlé par un interrupteur situé sur le panneau de commande. Appuyez simplement sur l'interrupteur pour allumer ou éteindre les lumières.

Quels bruits devrais-je attendre de la hotte WHIRLPOOL AKR 7541 UK IX ?

La hotte est conçue pour fonctionner silencieusement, mais un léger bruit de moteur est normal lors de l'utilisation. Si le bruit semble excessif, vérifiez que la hotte est correctement installée et que rien ne bloque le ventilateur.

À quelle fréquence dois-je remplacer les filtres ?

Il est recommandé de remplacer les filtres à charbon tous les 3 à 6 mois, selon l'utilisation de la hotte, et de nettoyer les filtres métalliques tous les mois.

Comment savoir si les filtres doivent être remplacés ?

Si vous remarquez une diminution de l'efficacité d'aspiration ou une augmentation des odeurs pendant la cuisson, cela peut indiquer que les filtres doivent être nettoyés ou remplacés.

MODE D'EMPLOI AKR 7541 UK IX WHIRLPOOL

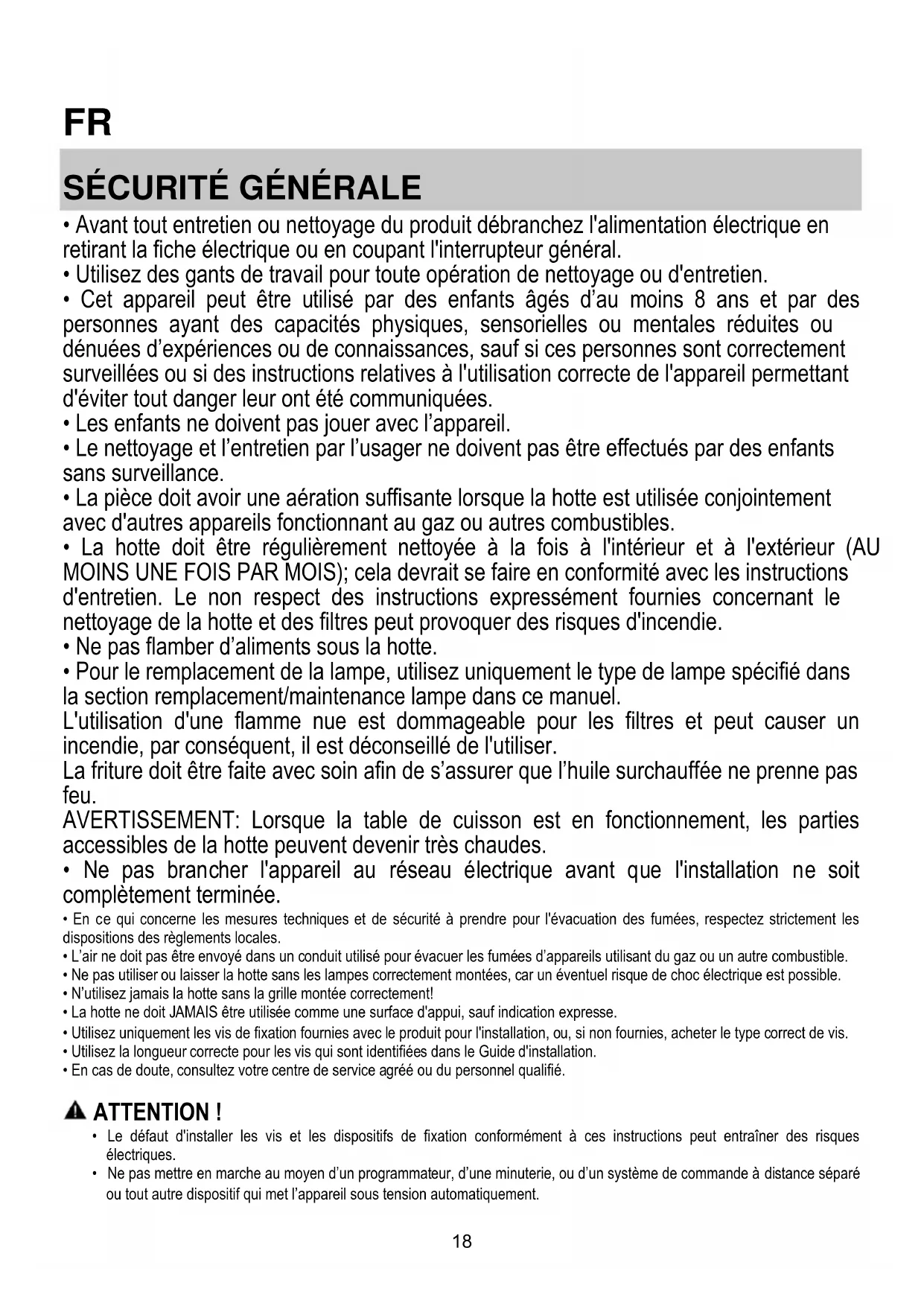

• Avant tout entretien ou nettoyage du produit débranchez l'alimentation électrique en retardant la fiche électrique ou en coupant l'interrupteur général.

• Utilisez des gants de travail pour toute opération de nettoyage ou d'entretien.

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expériences ou de connaissances, sauf si ces personnes sont correctement surveillées ou si des instructions relatives à l'utilisation correcte de l'appareil permettant d'éviter tout danger leur ont été communiquées.

• Les enfants ne doivent pas journé avec l'appareil.

• Le nettoyage et l'entretien par l'utilier ne doit pas etre effectués par des enfants sans surveillance.

• La piece doit avoir une aération suffisante lorsque la hotte est utilisée conjointement avec d'autres apparèils fonctionnant au gaz ou autres combustibles.

• La hotte doit être régulièrement nettoyée à la fois à l'intérieur et à l'extérieur (AU MOINS UNE FOIS PAR MOIS); cela devrait se faire en conformité avec les instructions d'entretien. Le non respect des instructions expressement fournies concernant le nettoyage de la hotte et des filtres peut provoquer des risques d'accendie.

• Ne pas flamber d'aliments sous la hotte.

• Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifique dans la section remplacement/maintenance lampe dans ce manuel.

L'utilisation d'une flamme neue est dommageable pour les filtres et peut causeur un incendie, par consequent, il est deconseilé de l'utiliser.

La friture doit être faite avec soin afin de s'assurer que l'huile surchauffée ne p renne pas feu.

AVERTISSEMENT: Lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuvent devenir très chaudes.

• Ne pas brancher l'appareil au réseau électrique avant que l'installation ne soit complètement terminée.
• En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions des règlements locales.
  L'air ne doit pas etre envoyedans un conduit utilise pour evacuer les fumees d'appareils utilisant du gaz ou un autre combustible.
• Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un éventuel risque de chocolélectrique est possible.
  N'utilise jamais la hotte sans la grille montée correctement!
• La hotter ne doit JAMAIS être utilisée comme une surface d'appui, sauf indication expresse.
• Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si non fournies, acheter le type correct de vis.
• Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation.
• En cas de doute, consultez votre centre de service agréé ou du personnel qualifié.

ATTENTION!

• Le défaut d'installer les vis et les dispositifs de fixation conformément à ces instructions peut entraîner des risques électriques.
• Ne pasmettre en marche au moyen d'unprogrammateur, d'une minuterie, ou d'un système de commande àdistance séparé ou tout autre dispositif qui met l'appareil sous tension automatiquement.

Les enfants de moins de 3 ans ne doivent pas s'approcher de l'appareil. Sans la surveillance constante d'un adulte, garder l'appareil hors de la portée des enfants de moins de 8 ans.

ATTENTION: l'appareil ne peut etre mis en marche par le biais d'un dispositif externe ou d'un systeme de commande a distance séparé.

Cet apparéil n'est pas destiné à un usage professionnel. Ne pas utiliser l' apparéil à l'extérieur.
Pour eviter le risque de lesions personnelles, l'appareil doit et est par deux ou plusieurs personnes.
L'installation, complenant eventuellement aussi les raccords pour l'alimentation hydriques (si prevus) et les branchements électriques, et les interventions de réparation doivent être effectuels par un personnel qualifié.

Après avoir complété l'installation, conserver le matériel d'emballage (plastique, polystyrene, etc.) hors de la portée des enfants pour éviter le risque d'étouffement.

Ne jamais utiliser l'appareil pieds nus ou mouillés.

Ne jamais utiliser d'appareils de nettoyage à vapeur pour éviter le risque de chocolélectrique.

Comme indiqué par le symbole, le matériel d'emballage est 100% recyclable

La hotte peut avoir des configurations esthetiques differentes par rapport a ce qui est illustré dans les dessins de ce manuel, cependant les instructions pour l'utilisation, l'entretien et l'installation restent identiques.

Suivre impératifement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dûs à la non observation des instructions de la présente notice. Cet apparéil est destiné à être utilisé dans des applications domestiques et analogues telles que : - des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnementes professionnelles ; - des fermes ; - l'utilisation par les clients des hotels, moteliers et autres environnementes à caractère résidentiel ; - des environnementés du type,chambre d'hôtes.

Il est important de conserver ce livre pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, assurez-vous que la notice d'utilisation l'accompagne.
Veuillez dire attentivement les instructions, vous trouvez des informations importantes sur l'installation, le mode d'emploi et la sécurité.
- Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduits d'évacuation.
- Avant d'installer l'appareil, vérifie qu'il n'y aaucun composant endommagé. Sinon,contactez vos revendeur et ne continuez pas l'installation.

La distance minimum entre la superficie de support des reçipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas etre inférieure a 50cm dans le cas de cusinières électriques et de 65 cm dans le cas de cusinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tener compte.

BRANCHEMENT ÉLECTRIQUE

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible également après l'installation. Si aucune prise n'est presente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

ATTENTION!

Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôletz always que le cable d'alimentation soit monte correctement.

Si le cable n'est pas équipé d'une fiche,branchez les fils selon le tableau suivant:

Tension principale et fréquence

Se référer à la valeur indiquée sur l'étiquette des caractéristiques à l'intérieur de la hotte.

Branchement des fils

N:bleu

L:brun

Changement du cable d'alimentation

Attention! Si le cable d'alimentation est endommagé, il doit être remplaced par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

ÉVACUATION DE L'AIR

(pour les versions aspirantes)

Relier la hotte aux tubes et trous d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air (collier de raccord).

L'utilisation de tubes et des trous d'évacuation à paroi avec un diamètre inférieur entraînera une diminution des performances d'aspiration et une nette augmentation du bruit.

Nous déclinons toute responsabilité à cet égard.

! Utiliser un tuyau de la longueur strictement nécessaire.
! Les coudes du tuyau doivent être en nombre minime (angle maxi du coude: 90^ ).
! Éviter les variations excessives de section du tuyau.
! La société décline toute responsabilité si ces normes ne sont pas respectées.

FILTRANTE OU ASPIRANTE?

! Notre hotte est prete pour etre utilise en version aspirante.

Pour utiliser la hotte en version filtrante, il faut installer le KIT ACCESSOIRES prévu.

Vérifier dans les premières pages de ce manuel si le KIT ACCESSOIRES est déjà fourni ou s'il faut l'acheter à part.

Remarque: Si fourni dans le kit, dans certains cas, le système de filtration supplémentaire à base de carbon actif pourrait déjà être installé dans la hotte.

Les informations pour la transformation de la hotte de version aspirante à version filtrante sont déjà continues dans ce manuel.

Version aspirante

Les vapeurs sont evacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.

ATTENTION!

Le tuyau d'évacuation n'est pas fourni et doit être acheté à part.

Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord.

ATTENTION!

Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.

Version filtrante

L'air d'aspiration sera dégraissé et désodoré avant d'être renvoyé dans la piece.

Pour utilise la hotte dans cette version, vous neez installer un syste de filtrage supplémentaire bas sur charbon actif.

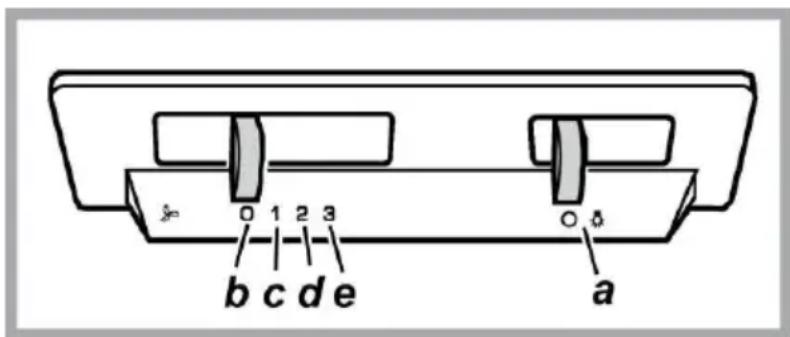

COMMANDES

La hotte est equipee d'un panneau de contrôle doté d'une commande de vitesse d'aspiration et d'une commande d'éclairage du plan de cuisson.

a. ON/OFF lumières
b. OFF moteurs
c.-d.-e. Puissance d'aspiration minimum (c.), moyenne (d.), maximum (e.).

ENTRETIEN

Nettoyage

Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détergent liquides neutres. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE! Éviter l'usage de produits abrasifs, NE PAS UTILISER D'ALCOOL!

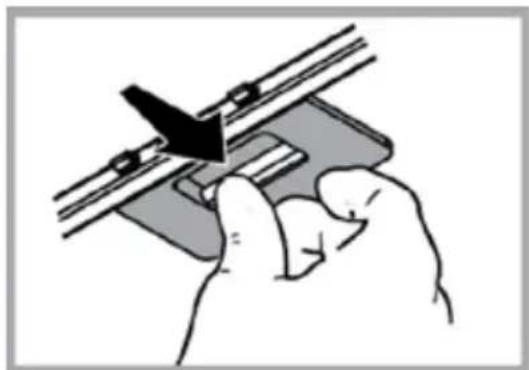

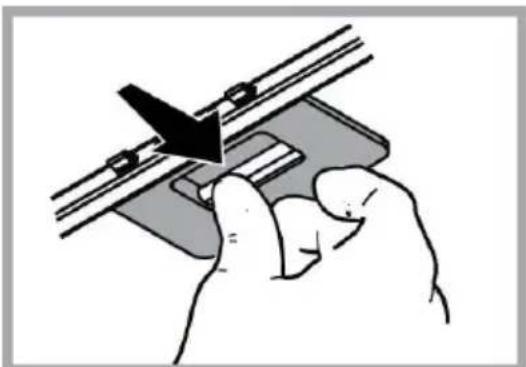

Entretien des filtres anti-graisses

Il retient les particules deGRAISSESissuesde la cuisson. Le filtrer anti-graisse metallique doit etre nettoyedue fois par mois avec des déterments non agressifs,àla main ou dans le lave-vaisselle à faibles températures et cycle rapide. Le lavage du filtrer anti-graisse metallique au lave-vaisselle peut en provoquer la decoloration.Toutefois,les caractéristiques de filtrage ne seront en aucun cas modifiées. Pour demonter le filtrer anti-graisse,tirer la poignee de décrochement a ressort.

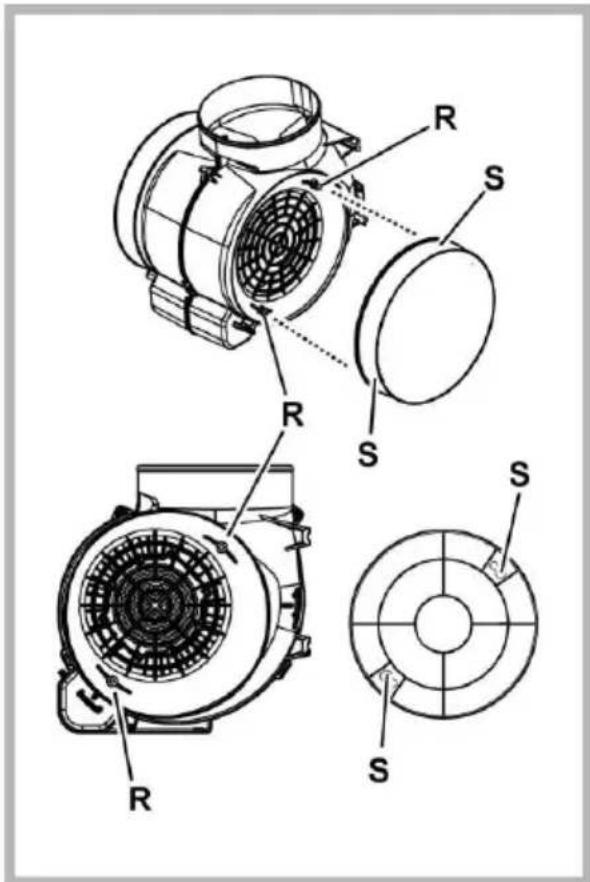

Entretien des filtres au charbon

Retient les odeurs désagreables de cuisson.

La saturation du charbon actif se constate après unemploi plus ou moins long, selon la fréquence d'utilisation et la régularité du nettoyage du filtré àGRAisses. Il est nécessaire de changer le filtré après quatre mois, au maximum. IL NE PEUT PAS être nettoyé ou régénére.

Retirez les filtres graisses.

Montez les filtres de façon qu'ils recouvent le moteur
Contrôlez que les chevilles R Presentses sur le support de
ventilation se trouvent en face des fentes S, puis tournez
dans le sens des aiguilles d'une montre jusqu'au blocage.
Pour le demontage, procédez dans l'ordre inverse.
Remontez les filtresGRAisses.

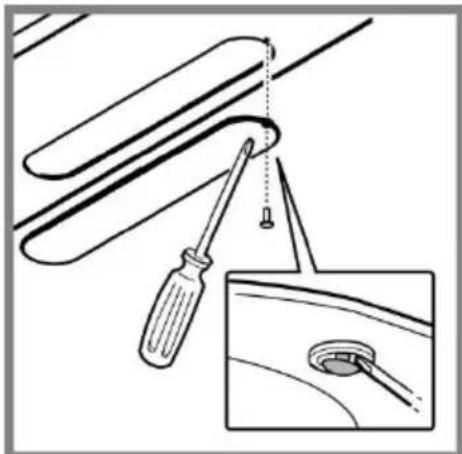

Remplacement des lampes

Débrancher l'appareil du réseau électrique
Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.
Enlever le plafonnier en se servant comme levier d'un petit tournevis à lame ou d'un outil similaire sur la clip de fixation.

Remplacer l'ampoule halogène endommagée
Utiliser uniquement des ampoules halogènes de 230V, max 28W-E14. Pour plus de détails, consulter la fiche fournie en annexe "ILCOS D" (position alphanumeric "1b"). Refermer le plafonnier avec la clip.

ÉLIMINATION

Cet appareilporte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC concernant les Déchets d'Equipements Électriques et Électroniques (DEEE ou WEEE).

En procedant correctement à la mise au rebut de cet apparéil, vous contribuèrez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en;aucun cas etre traité comme déchet menager. Il doit par conséquent etre remis à un centre de collecte des déchets charge du recyclage des équipements electriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du contrôle, de la récapération et du recyclage de cet articleil, veillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Appareil concu, testé et fabriqué conformément aux normes suivantes :

• Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performances: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l'impact environnemental : Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérées que dans les cas extrêmes. Remplacer le(s) filtré(s) au charbon lorsque cela est nécessaire afin de maintainir une réduction efficace des odeurs. Nettoyer le(s) filtrés àGRAISSSE lorsque cela est nécessaire afin de maintainir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiquedans ce manuel afin d'optimiser le rendement et de minimiser le bruit.

ANOMALIES DE FONCTIONNEMENT

En cas d'anomalie de fonctionnement, avant de faire appel au service d'assistance, effectuer les contrôles suivants:

• Si la hotter ne fonctionne pas:

S'assurer:
- de l'absence de coupure de courant.
- qu'une vitesse a ete selectionnee.
- Si la hotte a un faible rendement:

S'assurer:

• que la vitesse du moteur selectionnée est suffisante pour la quantité de fumée et de vapeurs libérées.
• que la cuisine est insuffisamment aérée pour assurer une prise d'air.
• que le filtré à charbon n'est pas usé (hotte en version filtrante).
• Si la hotter s'eteint durant son fonctionnement normal:

S'assurer:

• de l'absence de coupure de courant.
• que le dispositif d'interruption omnipolaire ne s'est pas déclenché.

Si la hotte ne fonctionne pas correctement, débranche la prise pendant environ 5 secondes, puis rebranche-la. Si le problème persiste, contactez le service de réparation compétent.

DONNÉES TECHNIQUE

Hauteur (cm)	Largeur (cm)	Profondeur (cm)	Ø de tube d'évacuation (cm)
56-86,1	59,8	45	15
69,4-86,1

Éléments non fournis avec la hotte

Voussupieztelechargerles consignesde sécurité,le manuel del'utilisateur,la fiche produit et les données energétiques en:

• Visitant notre site internet docs.whirlpool.eu
• Utilisant le Code QR
• Vous pouvez également contacter notre service après-vente (voir numero de téléphone dans le livre de garantie). Lorsque vous contactez notre Service après-vente, veuillez indiquer les codes visibles sur la plaque signalétique de l'appareil.
