AKR 7541 UK IX - Exaustor WHIRLPOOL - Manual de utilização gratuito

Tipo de produto	Coifa exaustora (versão filtrante possível com kit opcional)
Marca	Whirlpool
Modelo	AKR 7541 UK IX
Altura (cm)	56 - 86,1 (ajustável conforme instalação)
Largura (cm)	59,8
Profundidade (cm)	45
Diâmetro de saída de ar (cm)	15
Alimentação elétrica	230 V, 50 Hz
Número de velocidades	3 (mínima, média, máxima)
Iluminação	Lâmpadas halógenas 230 V, máx. 28 W, casquilho E14
Filtro anti-gordura	Metálico, lavável (pelo menos uma vez por mês)
Filtro de carvão	Ativo, substituição a cada 4 meses (não fornecido de série)
Versão de utilização	Exaustora por defeito; necessita de kit para versão filtrante
Distância mínima de segurança (cozimento elétrico)	50 cm
Distância mínima de segurança (cozimento a gás/misto)	65 cm (ou conforme manual do fogão)
Limpeza	Pano úmido com detergente neutro; não usar abrasivos nem álcool
Manutenção dos filtros	Filtro anti-gordura: lavagem mensal à mão ou na máquina de lavar louça (ciclo suave)
Substituição das lâmpadas	Desligue o aparelho, use uma pequena chave de fenda para desencaixar, substitua por lâmpada halógena idêntica
Garantia	Não especificada (consultar o livro de garantia)
Serviço pós-venda	Contactar através do número no livro de garantia ou site docs.whirlpool.eu

Perguntas frequentes - AKR 7541 UK IX WHIRLPOOL

Qual é a altura mínima de montagem entre a coifa e a placa de cozimento?

Para um fogão elétrico, a distância mínima é de 50 cm. Para um fogão a gás ou misto, é de 65 cm, a menos que o manual do fogão especifique uma distância maior.

A coifa pode ser usada na versão filtrante?

Sim, um kit de acessórios (filtro de carvão) deve ser instalado. Verifique se o kit é fornecido ou deve ser comprado separadamente.

Como limpar o filtro anti-gordura?

O filtro anti-gordura metálico é limpo uma vez por mês, à mão com detergente não agressivo ou na máquina de lavar louça a baixa temperatura e ciclo rápido.

Com que frequência deve substituir o filtro de carvão?

O filtro de carvão deve ser substituído a cada 4 meses no máximo. Não pode ser limpo ou regenerado.

Como substituir uma lâmpada halógena?

Desligue primeiro o aparelho. Use uma pequena chave de fenda como alavanca para desencaixar o plafonier. Substitua por uma lâmpada halógena 230V máx 28W E14. Feche o plafonier.

O que fazer se a coifa não funcionar mais?

Verifique a alimentação elétrica, se uma velocidade está selecionada, e se o disjuntor não desarmou. Desligue por 5 segundos e religue. Se o problema persistir, contacte o serviço pós-venda.

Posso usar a coifa sem os filtros?

Não, nunca use a coifa sem a grelha corretamente montada nem sem filtros. Isso apresenta risco de incêndio e choque elétrico.

Qual diâmetro de conduto de evacuação devo usar?

Use um conduto de diâmetro igual ao da flange de ligação (15 cm). Um diâmetro inferior reduz o desempenho e aumenta o ruído.

A coifa pode ser limpa com um limpador a vapor?

Não, o uso de aparelhos de limpeza a vapor é proibido devido ao risco de choque elétrico.

Como reduzir o impacto ambiental da coifa?

Use a velocidade mínima durante o cozimento e deixe-a funcionar alguns minutos depois. Aumente a velocidade apenas em caso de fumaça intensa. Limpe os filtros regularmente e substitua o filtro de carvão quando necessário.

MANUAL DE UTILIZADOR AKR 7541 UK IX WHIRLPOOL

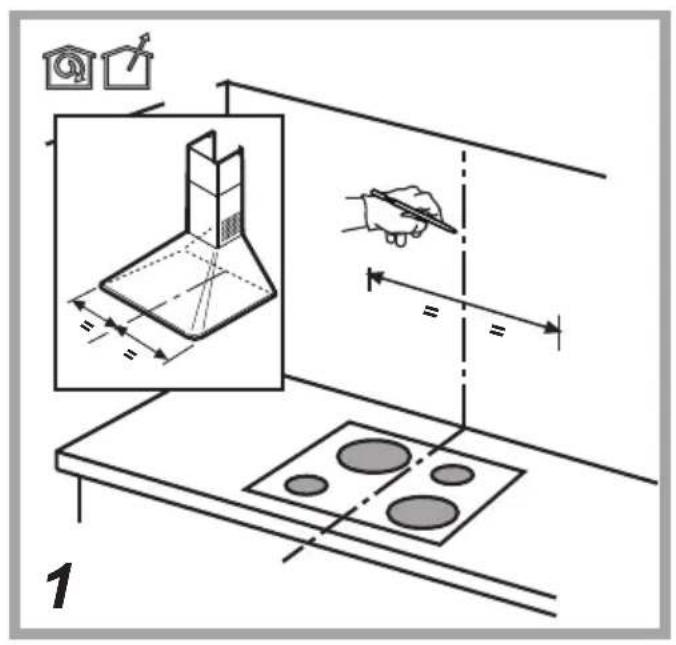

PT Instruções de uso

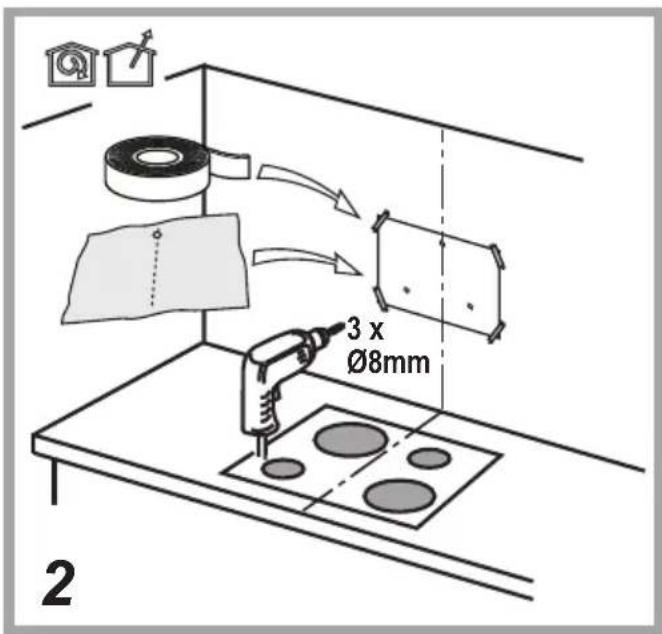

AR

Whirlpool

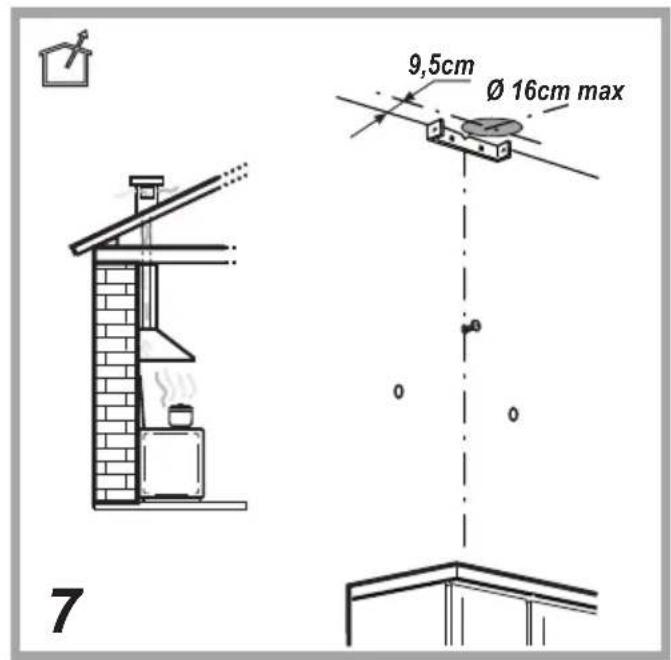

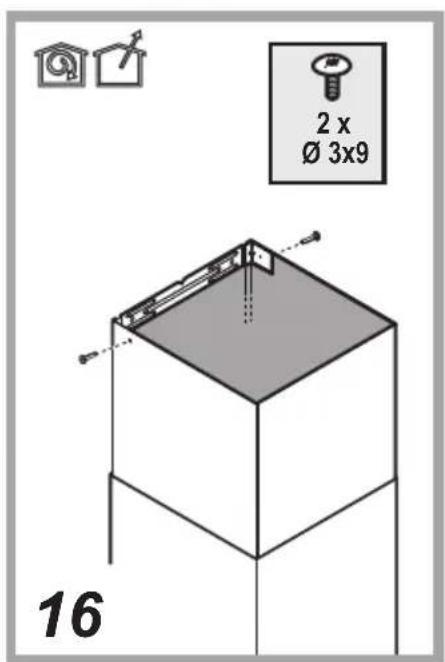

2X03x9

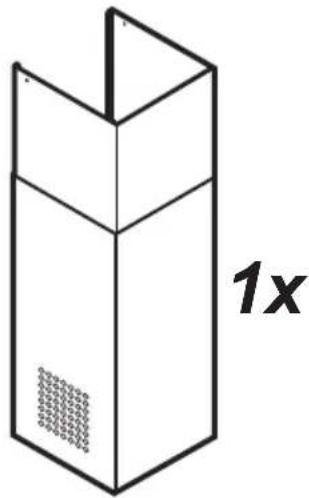

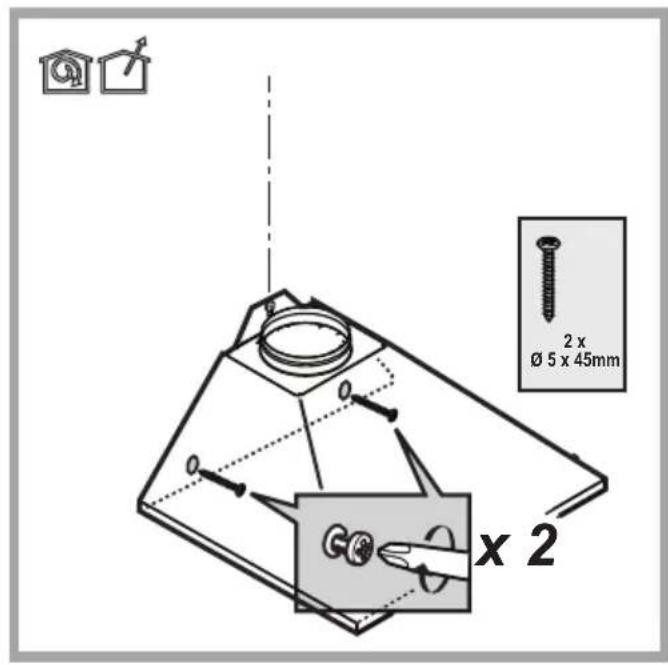

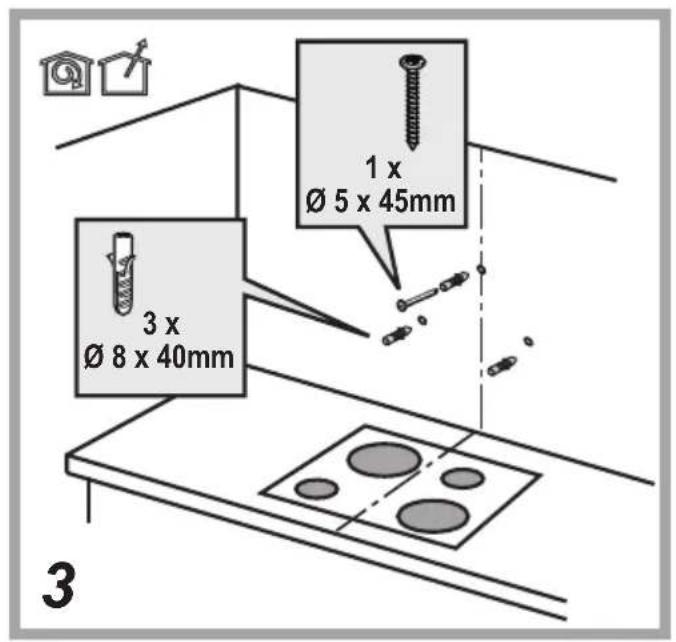

5X 0 5x45

2x

5X 8x40

1x

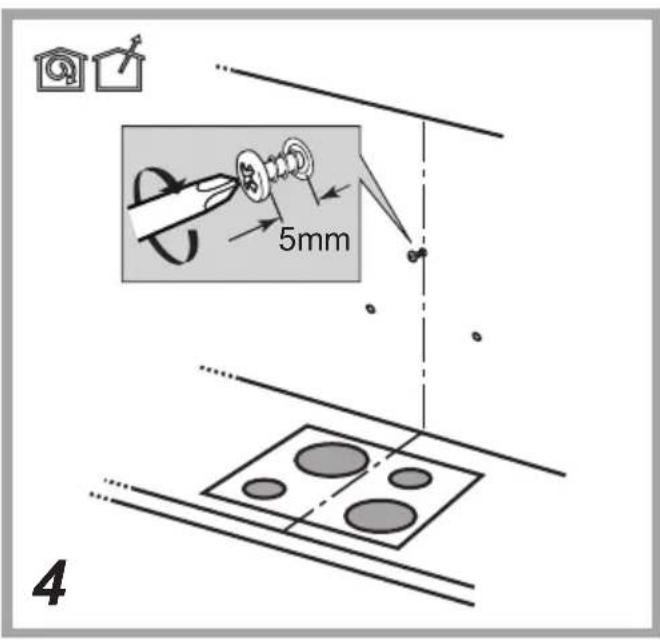

1x02,9x13x9

2x

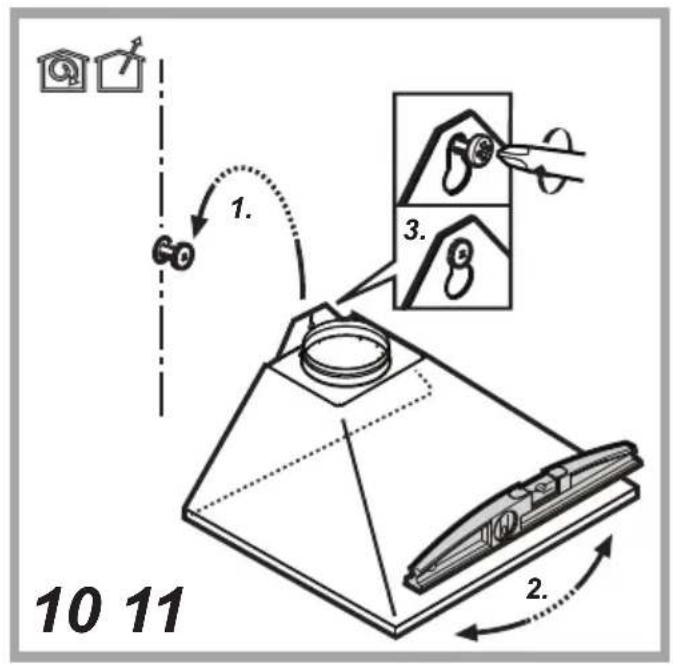

EN

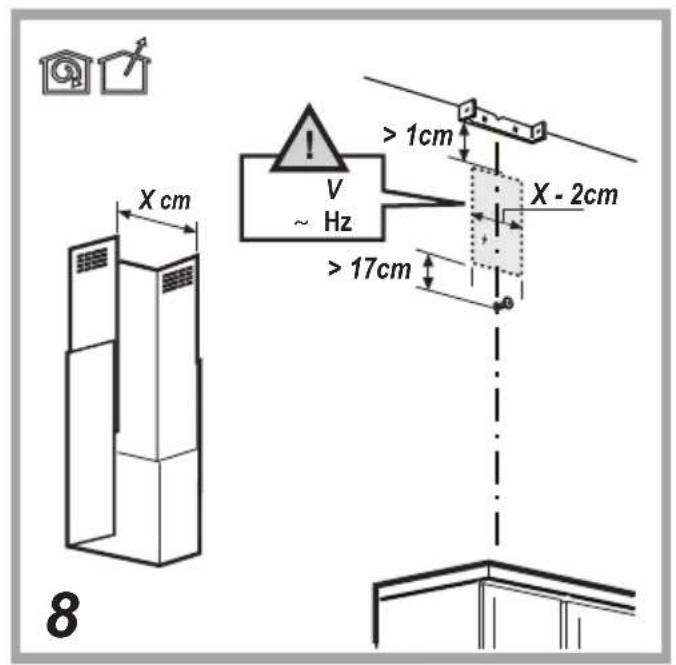

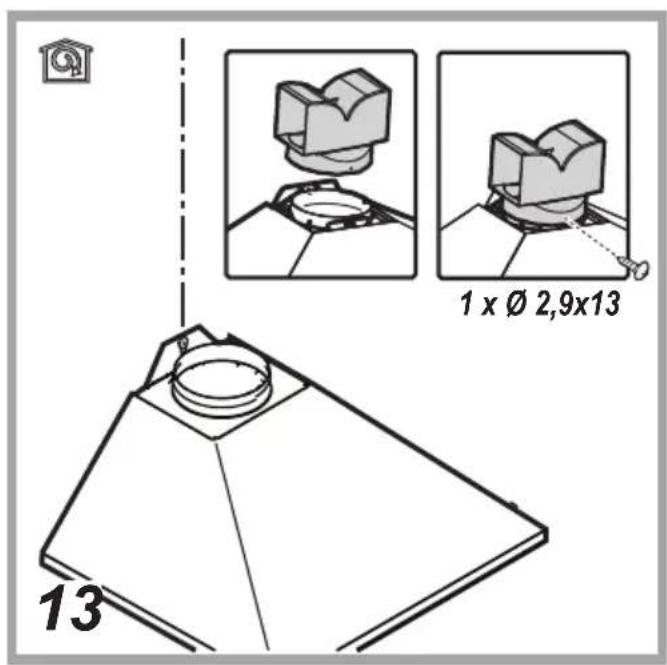

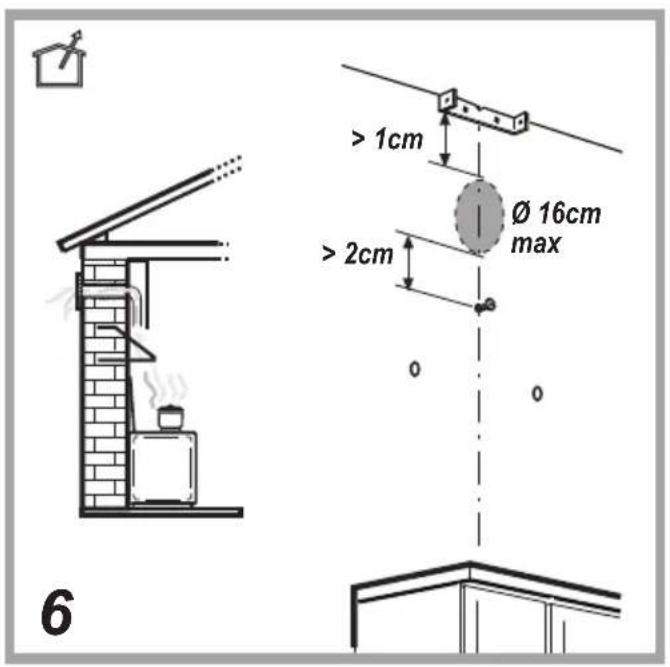

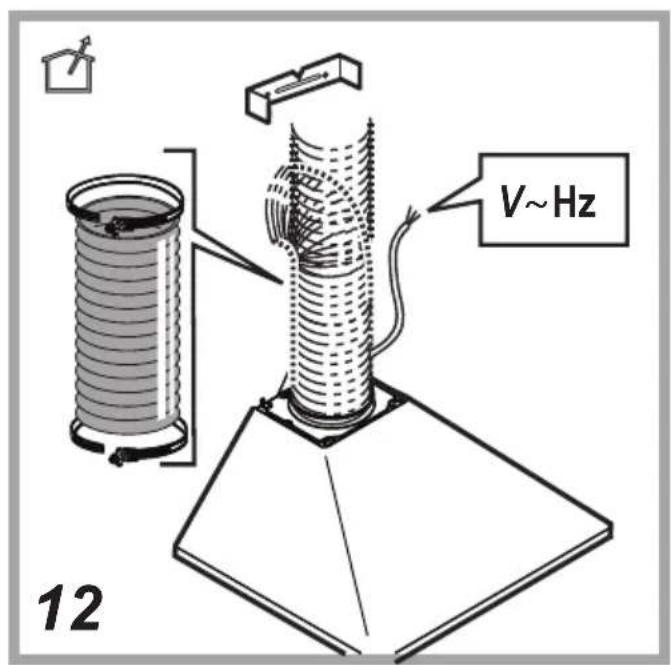

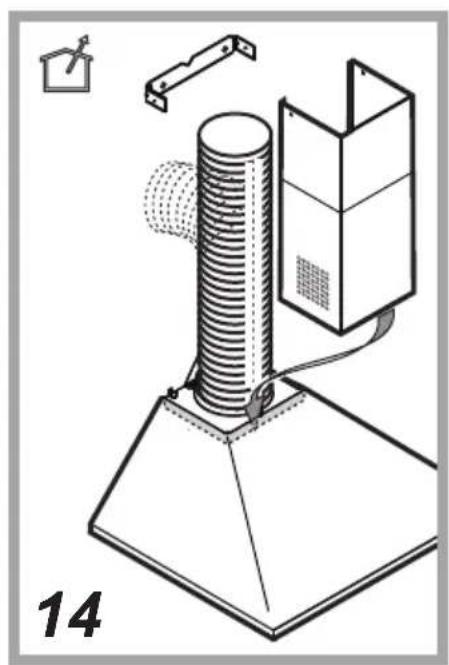

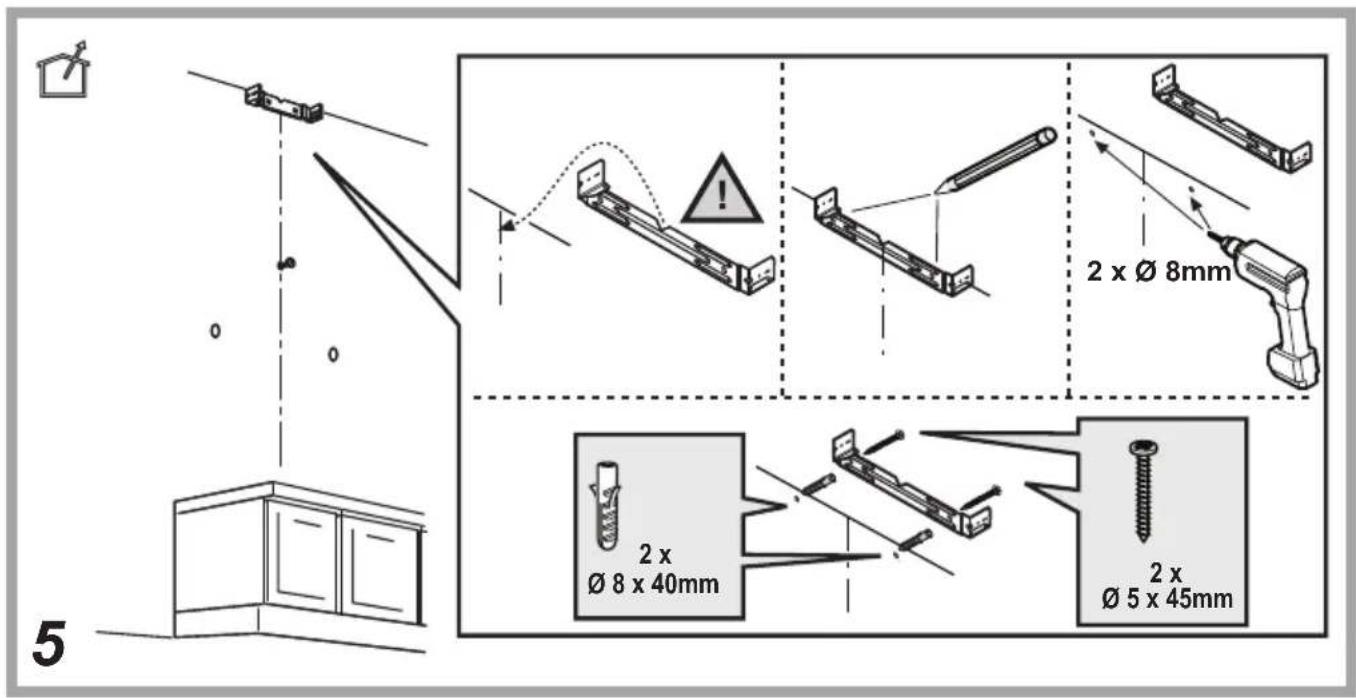

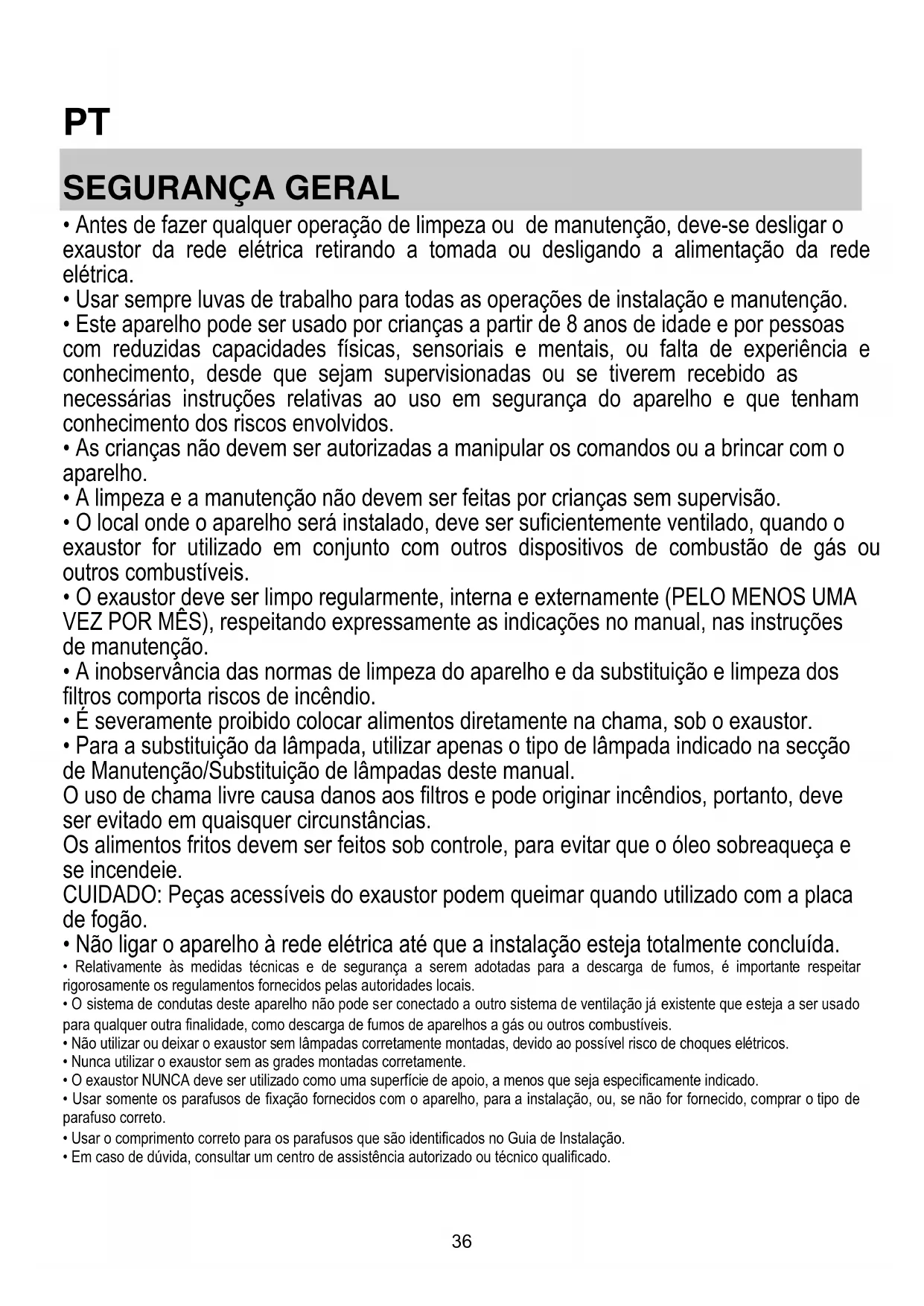

GENERAL SAFETY

COLLEGAMENTO ELETTRICO

ANOMALIE DI FUNZIONAMENTO

ANOMALIAS DE FUNCIONAMIENTO

• Antes de fazer qualquer operacao de limpeza ou de manutencao, deve-se desligar o exhaustor da rede eletrica retirando a tomada ou desligando a alimentacao da rede eletrica.

• Usar sempre luvas de trabalho para todas as operações de instalacao e manutenção.

• Este aparecido pode ser uso por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentalais, ou falta de experiencia e conheçimento, desde que sejam supervisionadas ou se tiverem recebido as necessarias instruções relativas ao uso em segurarà do aparecido e que tenham conheçimento dos riscos envolvidos.

• As crianças não devem ser autorizadas a Manipular os comandos ou a brincar com o aparecido.

• À limpeza e a manutenção não devem ser feitas por crianças sem supervisão.

• O local on de o aparecido sera instalado, deve ser sufficientemente ventilado, quando o exaustor for正常使用 em conjunto com outros dispositivos de combustão de gás ou outros combustíveis.

• O exhaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA VEZ POR MÉS), respeitando expressamente as indicações no manual, nas instruções de manutenção.

• A inobservança das normas de limpeza do aparelho e da substituição e limpeza dos filtros compora riscos de incério.

• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.

• Para a substituição da lâmpada, utilizes aspas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual.

O uso de chama livre causa danos aos filtros e pode originar incéndios, portanto, deve ser évitado em quaisquer circunstâncias.

Os alimentos fritos devem ser feitos sob controle, para evaporar que o oleo sobraqueça e se incendeie.

CUIDADO: Peças acessveis do exaustor podem queimar quando utilizesc com a placadefogão.

• Não ligar o aparecido à rede electrica até que a instalação está totalmente conclusão.

• Relativamente as medias tecnicas e de segurar a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.

• O Sistema de conducts esteasureno não pode ser conectado a outro systema de ventilacao ja existente que esteja a ser usado para qualquer outra finalidade, como descarga de fumos deasurelos a gás ou outros combustíveis.
• Não utilizes ou deixa o exaustor sem lâmpadas corretramente montadas, devido ao possível risco de choques eletricos.
• Nunca utilizes exaustor sem as grades montadas corretamente.
• O exaustor NUNCA delve ser utilizes como una superficie de apio, a menos que sera especificamente indicado.
• Usar somente os parafusos de fixação fornecidos com o aparecido, para a instalação, ou, se não for fornecido, comprar o tipo de parafuso correto.
• Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de duvida, consulutar um centro de assistência autorizada ou专业技术o qualificado.

ATENÇAIO!

• A falta de instalacao de parafusos ou dispositivos de fixacao em conformidade com estas instruções, pode resultar em riscos electrolyticos.
• Não utilizes com um programador, temporizador, telecomando分开 o qualquer及其他 dispositivo que se ativa automaticamente.

Manter as crianças menores de 3 anos afastadas do aparelho. Quando nao vigiadas por um adulto, as crianças meores de 8 anos devem ser mantidas afastadas do aparelho.

ATENÇA: o aparecido não deve ser operado mediante um dispositalo externo ou atravesdum systema de commando à distancia separado.
A Este aparelho não se destina ao uso profisional. Não utilizez o aparelho ao ar livre.
Para evacrar o risco de ferimentos pessoas, o aparecido deve ser movido e instalado por das ou mais pessoas.
A instalação - incluindo quando quaisquer connexões para fornecimento de água (caso previsto) e as ligações electrolyticas - e as operações de reparação devem ser realizadas por pessoal qualificado.

Uma vez conclusa a instalacao, o material de embalagem (peças de plastico, poliestireno, etc.) deve ser mantido fora do alcance das crianças para fazer o risco de asfixia.

Não utilizes o aparecido quando estiver molhado ou descalço.

Nunca utilizes um aparibo de limpeza a vapor para limpar o aparheiro - risco deCHOque eltrico.

O material de embalagem é 100% reciclavel e está marcado com o símbolo da reciclagem

O exaustor pode ser esteticamente差别do modelo ilustrado neste manual, no entanto as instruções de uso, manutenção e instalação são as/DDmas.

Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilitadpe por eventuais inconvenientes, danos ou incendios provocados ao aparelho, derivantes da inobservvancia das instruções indicadas neste manual. O exaustor foi concebido para a aspiracao de fumos e vapes de cozedura e é destinado exclusivamente para uso domestico.

• É importante conservar este manual para eventuels consultas futuras.

Em caso de vendau mudanca, certifique-se que omanual acompanha o produits.

Leia cuidadosamente as instruções: aparemimportantes informações sobre a instalação, uso e segurarca.
- Não efectue variações electrolyicas ou mecânicas no produits ou nos tubos de fuga.
- Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não está danificados. Caso contrário, contacte o seu fornecedor e não prossiga com a instalação.

A distancia minima entre a superficie de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 50cm no caso de fogões electrolycos e 65 cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especialcarem uma distência maior, deve-se levar em conta esta indicação.

CONEXão ELETRICA

A voltagem da rede eletrica deve corresponder com a voltagem indicada na etiqueta das caracteristicas, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona acessivel, mesmo deposita da instalação. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontrar numa zona acessivel, mesmo deposita da instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completeness das categoria de sobretensão III, de acordo com as regras de instalação.

ATENÇAIO!

Antes de conectar novamente o circuito do exaustor com a alimentacao eltrica, vericar o seu funcaoamento, e vericar se o cabo de rede está montado corretamente.

Se o cabo não estiver equipado com uma ficha, lique os cabos de acordo com aabela segunte:

Tensão da rede eletrica e frequência

Consultar o valor indicado na etiqueta de caracteristicas no interior do exaustor.

Ligação de cabo

N:azul
L:castanho

Substituição do cabo de alimentação

Atença! A substituição do cabo de alimentação deve ser efetuada pelo service de assistência Tecnica autorizado de modo a prevenir qualquer risco.

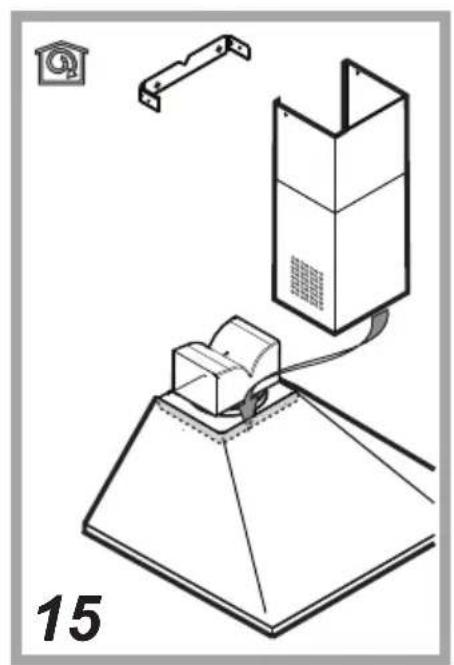

SAÍDA DO AR

para as versoes apsirantes)

Conectar o exaustor aes tubos e orificios de descarga da parede com diametro equivalente a saida de ar (falange de uniao).

O uso de tubos ou orificios de descarga de parede com diametro inferior, pode provocar a diminuiçao do desempenho de aspiracao e um drastico aumento do ruido.

Não nos responsabilizamos a este respeito.

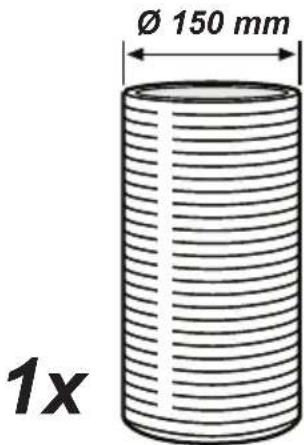

! Utilizar um tubo conductor com complemento não inferior ao indicado.
Utilizar um tubo conductor com o menor número possivel de curvas (angulo máximo da curva: 90^ ).
! Evitar alteracoes drasticas da classe do tubo (diametro).
! Caso estas normas não sejam respeitadas a Empresa declina qualquer responsabilitadde.

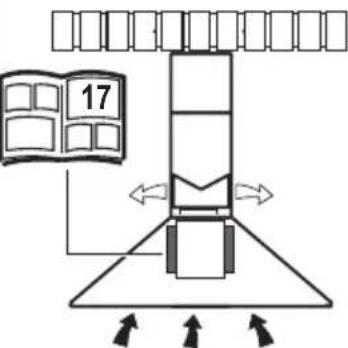

FILTRANTE OU ASPIRANTE?

! O seu exaustor está pronto para ser utilizado na versão aspirante.

Para utilizes exaustor na versao filtrante deve ser instalado um KIT ACESSORIO apropriad.

Verifique nas primeiras páginases deste manual se o KIT ACESSORIO já vem fornecido ou se deve ser comprado

separamente.

Note: Se for fornecido com o equipamento, em algunos casos, o Sistema de filtragem adjunta à base de carvão activo pode já estar instalado no exaustor.

As informacoes para a transformacao do exaustor da versao aspirante a versao filtrante ja está contidas neste manual.

Versão aspirante

Os vapores são evacuados para o exterior, por meio de um tubo de descarga fixado à falange de conexão que se encontra sobre o exaustor.

ATENÇAIO!

O diametro do tubo de descarga deve ser equivalente ao diametro do anel de conexao.

ATENÇAIO!

O ar aspirado sera desengordurado e desodorazo antes de ser recanalizo de volta para o ambiente.

Para usar o exaustor esta versão é necessário instalar umsystema de filtragem adiconalà base de carva atvado.

COMANDOS

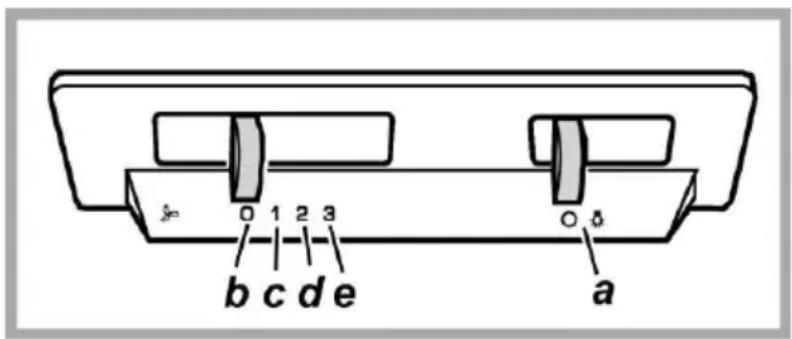

O exaustor vem equipado com um paine de commandos com um controlo de velocidade de aspiracao e um controlo para acender a luz de illuminação do plano de cozedura.

a. ON/OFF luzes
b. OFF motores
c.-d.-e. Potencia minima de aspiracao (c.), media (d.), maxima (e.).

MANUTENÇAO

Limpeza

Para a limpeza, utilizes um pano humedecido com detergentes liquidos neutros. Evitar o uso de produits contendo abrasivos. NAO UTILIZE ALCOOL!

Manutenção dos filtros anti-gordura

Capta as particulas de gordura provenrientes da cozedura. O Filtró de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filtro pode ser lavado manualmente ou na boa de lavar louça a baixas temperatas e com um ciclo breve.

O filtró metalico para a gordura pode perdcer cor com as lavagens na性强ina da louça,mas as susas caracteristicas defiltracao não se alteram.

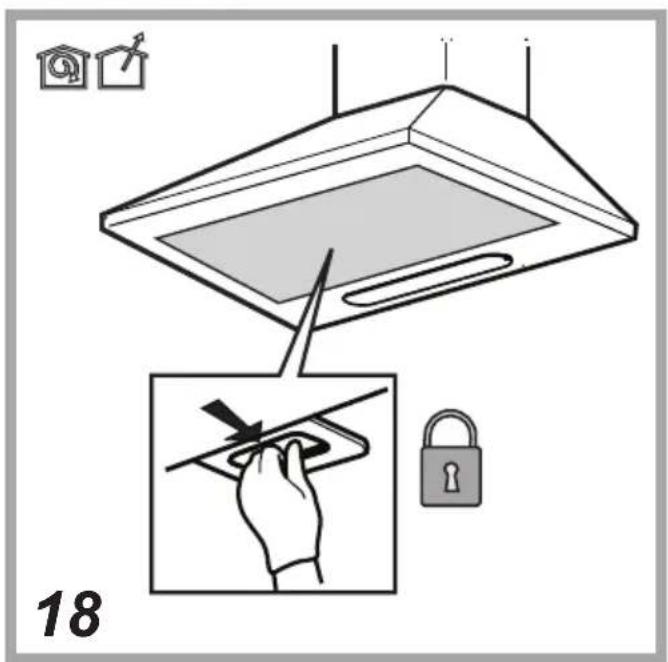

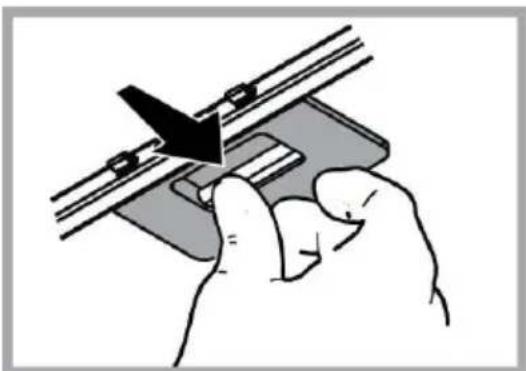

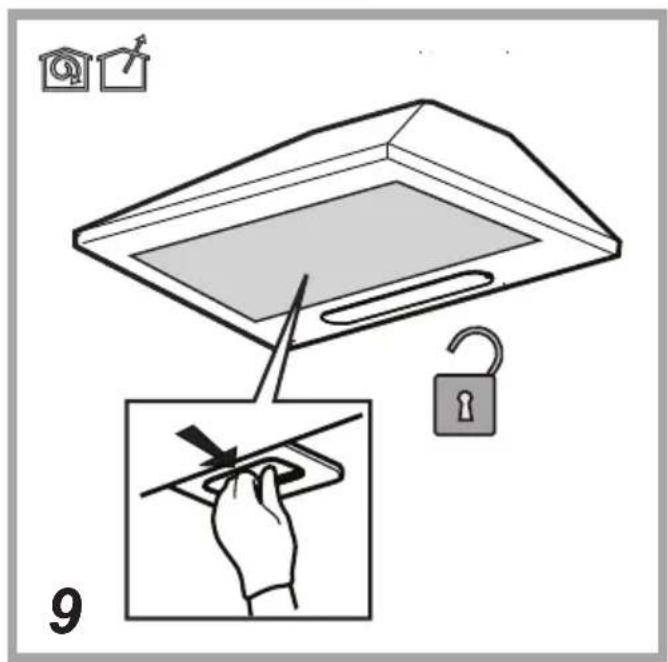

Para desmontar o filtro antigordura puxe o puxador de libertação com mola.

Manutenção do filtró a carvalo

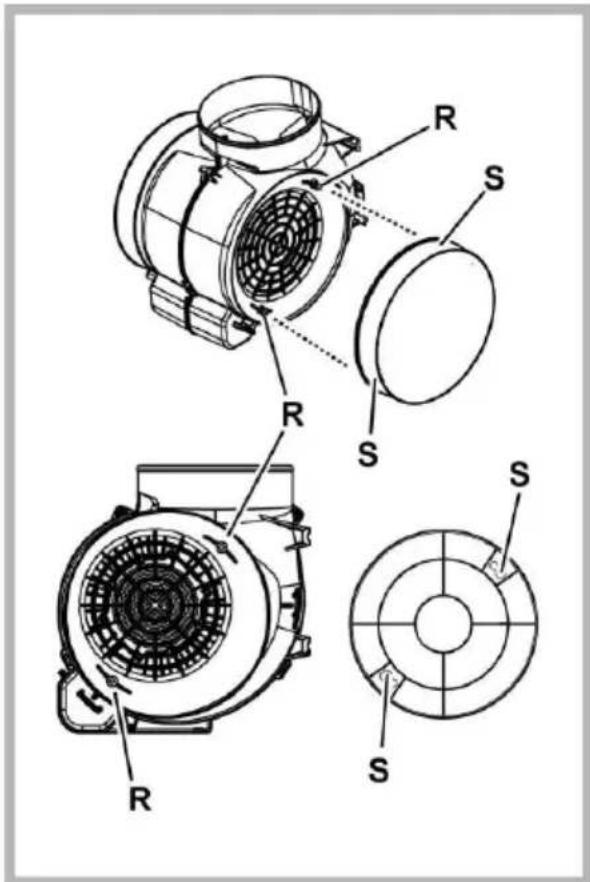

Retém os odores desagradáveis produzidos durante a preparação de alimentos.

A saturação do FILTER de carvão"Ativado verifica-se às um uso mais ou menos prolongado, em funcção do tipo de cozedura e da regularidade da limpeza do FILTER de gorduras. Em todo caso, é necessário substituir o cartucho no máximo a cada 4 vezes.

Não pode ser lavado ou regenerado.

Retire os filtros de gordura.

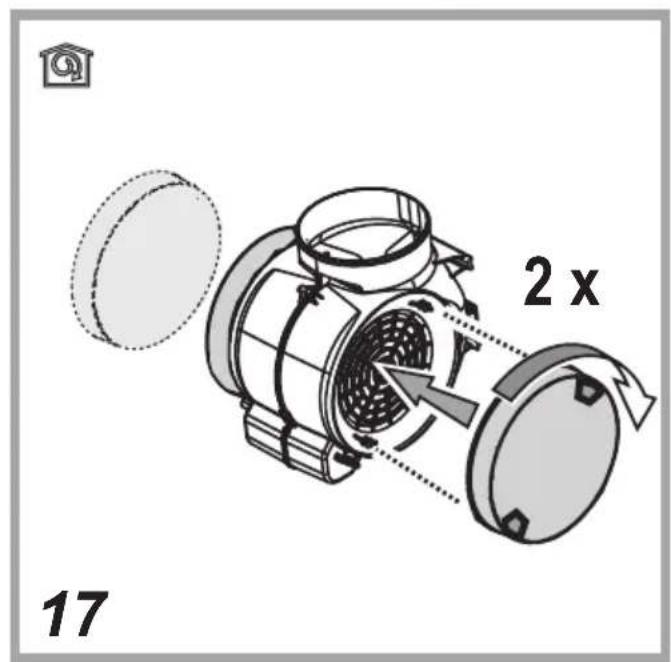

Monte os filtros de cobertura do motor.

Certifique-se de que os pernos R do transporte correspondem às aberturas S;进驻, rode no sentido dos ponteiros do relógio até bloquear.

Para desmontar, siqa a ordem inversa.

Monte novamente os filtros de gordura.

Substituição das lampadas

Desligar o aparelho da rede elétrica;

Atença! Antes de tocar as lampadas, certifique-se que está frias.

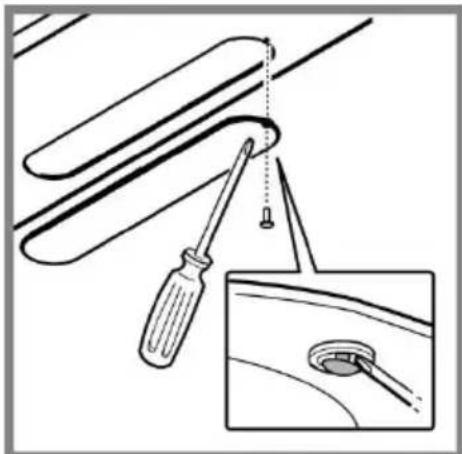

Remover a proteção da lampada forçando no clipe de fixação com uma pequena chave de fenda ou ferramenta similar.

Substituir a lampada danificada

Utilizar apenas lampadas de halogeneo de 230V, max. 28W

E14. Para maiores espécificações, consulutar a folha anexa "ILCOS D" (posão alfanumerica "1b").

Tornar a fechar a protecção da lampieada com o clipe.

ELIMINAÇÃO

Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de equipamento eletrico e eletrónico (REEE).

Ao garantir a eliminacao adequada deste produits, estara aaabdar a evitar potencias consequencias negativas para o ambiente e para a salute Pública, que poderiam derivar de um manuseamento de dispersao inadequada deste produits.

O*simbolo no produits ou nos documents que acompanham o produits, indica que este aparelho nao pode receber um tratamento semelhante ao de uma dispersao domestica.

Pelo contrario, devera ser depositado no respectivo centro de recolha para a reciclagem de equipamento eletrico e eletronic.

A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de desperçiros.

Para obter informacoes mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produits, contate o Departamento na sua localidade, o seu service de eliminação de deserdimentos domesticos ou a loja ondade adquiriu o produit.

Aparelho projetado, testado e fabricado de acordo com:

• Segurarca: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestoes para umautilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade minima quando começar a cozinhar e mantenha o em funcao por maisageminutosaposterterminado.Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situacoes extremas.Substitua o(s) filtro(s) a carveao quando necessario,para manteruma boa eficiencia na reducao dos odores.Limpe o(s) filtro(s) de gordura quando necessario para manteruma boa eficiencia.Use o diametro maximo do systemadeducasindicoesteensualparaotimizarafecienciaemiminarourido.

ANOMALIAS DE FUNCIONAMENTO

Se algo parece não funciona, antes de contactar o Serviço de Assistência efectuar seguiços controlos simples:

• Se o exaustor não funciona:

Verificar que:

• não há err precipo de corrente.

• foi seleccionada uma velocidade.

• Se o exaustor tiver uma performance frac:

Verificar que:

• A velocidade do motor selecionada é suficiente para a quantidade de fumo e vapores libertada.
• O fogo é suficientemente arejado para permitir uma tomada de ar.
• O FILTER de carvão não está gasto (exaustor em versão filtrante).
• Se o exaustor desligar durante o funcionaamento normal:

Verificar que:

• não há err precipo de corrente.
• o dispositivo de corte omnipolar não disparou.

Se o exaustor não funciona correctamente, retirar a ficha para desligá-lo por um breve periodo da rede eletrica principal (pelo menos 5 seg.). Em seguida colocar novamente a ficha e experimentar mais uma vez antes de contactar o Servço de assistência técnica. Se o problema deestrutura persistir,contacte o service de assistencia.

DADOS TÉCNICOS

Altura (cm)	Largura (cm)	Profundidade (cm)	Ø do tubo de escape (cm)
56-86,1	59,8	45	15
69,4-86,1

Componentes não foramecidas com o produit.

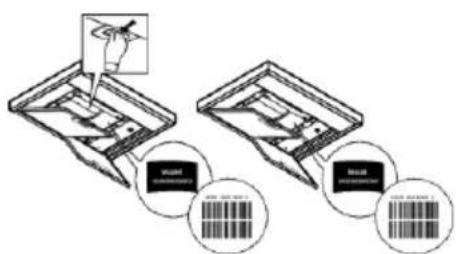

Pode transferir as Instruções de Segança, o Manual do Utilizador, a Ficha do Produkt e os Dados Energéticos:

• Visitando o lorowebsite docs.whirlpool.eu
  Utilizando o documento QR
• Em alternativa, contacte onoxo Servico Pós-venda (atraves do número de téléphone contido no livrete da garantia). Aocontactar onoxo Servico Pós-Venda, indique os)códigos fornecidos na placad identificacao do seu produits.
