Type de produit	Table de cuisson gaz encastrable
Marque	Balay
Modèle	3ETX563HB
Nombre de brûleurs	4
Types de brûleurs	Éco, Standard, Puissant, Multi-couronnes Miniwok
Classe d'appareil	Classe 3 (encastrable) selon EN 30-1-1
Raccordement gaz	R 1/2 (coude fourni G 1/2)
Raccordement électrique	Oui, cordon d'alimentation avec ou sans fiche
Adaptabilité gaz	Convertible à d'autres types de gaz selon plaque signalétique
Garantie	Valable uniquement si utilisation conforme aux instructions
Pièces incluses	Joint adhésif, pinces de fixation, coude de raccordement gaz G 1/2
Entretien	Nettoyer les grilles, chapeaux et répartiteurs régulièrement
Sécurité	Nécessite une installation par un spécialiste agréé
Type de câble électrique	Type Y, remplacement par SAV uniquement
Distance minimale sous la table	10 mm si aucun four intégré
Documentation	Notice d'installation et d'utilisation fournie

FOIRE AUX QUESTIONS - 3ETX563HB BALAY

Comment installer la table de cuisson ?

L'installation doit être réalisée par un spécialiste agréé. Découpez le plan de travail aux dimensions indiquées, placez le joint adhésif sous la table, insérez-la dans l'évidement et fixez-la avec les pinces fournies. Ne collez pas avec du silicone.

Comment convertir l'appareil à un autre type de gaz ?

Il faut remplacer les buses et régler les vis bypass selon le tableau fourni dans le manuel. Utilisez les pièces du sachet accessoires ou commandez-les auprès du SAV. Après conversion, vérifiez l'étanchéité et la flamme.

Quels brûleurs sont présents sur le modèle 3ETX563HB ?

La table est équipée de quatre brûleurs : un brûleur éco, un standard, un puissant et un multi-couronnes Miniwok.

Comment nettoyer les brûleurs ?

Retirez les grilles, les chapeaux et les répartiteurs. Nettoyez-les avec de l'eau savonneuse, rincez et séchez soigneusement. Ne nettoyez jamais les buses avec des objets pointus.

Que faire si un brûleur ne s'allume pas ?

Vérifiez que les chapeaux et répartiteurs sont correctement positionnés et secs. Assurez-vous que l'alimentation en gaz est ouverte. Si le problème persiste, contactez le SAV.

Comment régler la flamme minimale des brûleurs ?

Tirez le bouton en position puissance minimale, accédez à la vis bypass avec un tournevis et ajustez-la pour obtenir une petite flamme stable. Reportez-vous au tableau de réglage du manuel.

Où trouver les pièces de rechange pour le raccordement gaz ?

Vous pouvez commander le joint (réf. 00034308) et le coude de raccordement gaz G 1/2 (réf. 10006024) auprès du service après-vente Balay.

Quelle distance minimale respecter entre la table et une hotte ?

Respectez les instructions d'installation de la hotte. La distance verticale minimale est généralement de 65 cm pour une hotte au-dessus d'une table gaz, mais consultez le manuel de la hotte.

Puis-je installer cette table de cuisson au-dessus d'un four ?

Oui, à condition que le four soit à ventilation forcée et que les dimensions du plan de travail soient adaptées. Suivez les instructions de montage du four et de la table.

Comment démonter le couvercle de la table de cuisson ?

Retirez les grilles, chapeaux, répartiteurs et boutons. Desserrez les vis des brûleurs, puis retirez délicatement le cache. Procédez dans l'ordre inverse pour le remonter.

MODE D'EMPLOI 3ETX563HB BALAY

fr Notice d'installation

Installation en toute sécurité

Respectez les consignes de sécurité lorsque vous installez cet appareil.

■ Lisez attentivement cette notice.
■ Les images de cette notice sont proposées à titre indicatif.
- La sécurité d'utilisation est garantie uniquement en cas d'installation correcte et conforme aux instructions de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé.

AVERTISSEMENT – Risque d'explosion!

Le gaz qui s'échappe peut conduire à une explosion.

Tous les travaux d'installation, de raccordement, de régulation et de conversion à un autre type de gaz doivent être réalisés par un spécialiste agréé et en conformité avec les réglementations et les exigences légales applicables ainsi qu'avec les réglementations des fournisseurs locaux d'électricité et de gaz. Une attention particulière doit être accordée aux réglementations et directives applicables à la ventilation. Pour les travaux de conversion à un autre type de gaz, nous vous recommandons d'appeler le service après-vente.
- Utilisez cet appareil uniquement dans des zones correctement ventilées.
■ Ne raccordez pas l'appareil à un système d'évacuation des produits de combustion.
■ Ne placez jamais cet appareil dans un bateau ou un véhicule.
■ La garantie s'applique uniquement si l'appareil est utilisé conformément à sa destination.
- Avant d'installer l'appareil, vérifiez que les conditions locales du fournisseur sont compatibles avec les réglages de l'appareil indiqués sur la plaque signalétique (type et pression de gaz, puissance, tension).
- Fixez le cordon d'alimentation au boîtier pour éviter qu'il ne touche les parties chaudes du four ou de la table de cuisson.
■ Avant toute intervention sur l'appareil, coupez l'alimentation électrique et l'arrivée de gaz.
■ Reliez les appareils avec l'alimentation à la terre.
- N'effectuez aucune modification à l'intérieur de l'appareil. Si nécessaire, contactez notre service après-vente technique.

Avant l'installation

• Cet appareil correspond à la classe 3 de la norme EN 30-1-1 pour les appareils à gaz : appareil encastrable.
  ■ Le meuble dans lequel l'appareil est installé doit être fixé de manière appropriée et stable.

• Les meubles situés près de l'appareil, les panneaux stratifiés et la colle utilisée pour les fixer doivent être constitués de matériaux incombustibles et résistants à la chaleur.

• N'installez pas cet appareil sur un réfrigérateur, un lave-linge, un lave-vaisselle ni sur tout autre appareil similaire.
• Cet appareil doit être installé uniquement sur un four à ventilation forcée. Vérifiez les dimensions du four dans le manuel d'installation du four.
• Si vous installez un four sous la table de cuisson, l'épaisseur du plan de travail peut différer des dimensions indiquées dans ces instructions. Respectez les consignes des instructions de montage du four.
  ■ Si un ventilateur d'extraction ou une hotte aspirante est installé(e), suivez ses instructions d'installation. Respectez toujours la distance verticale minimale par rapport à la table de cuisson.

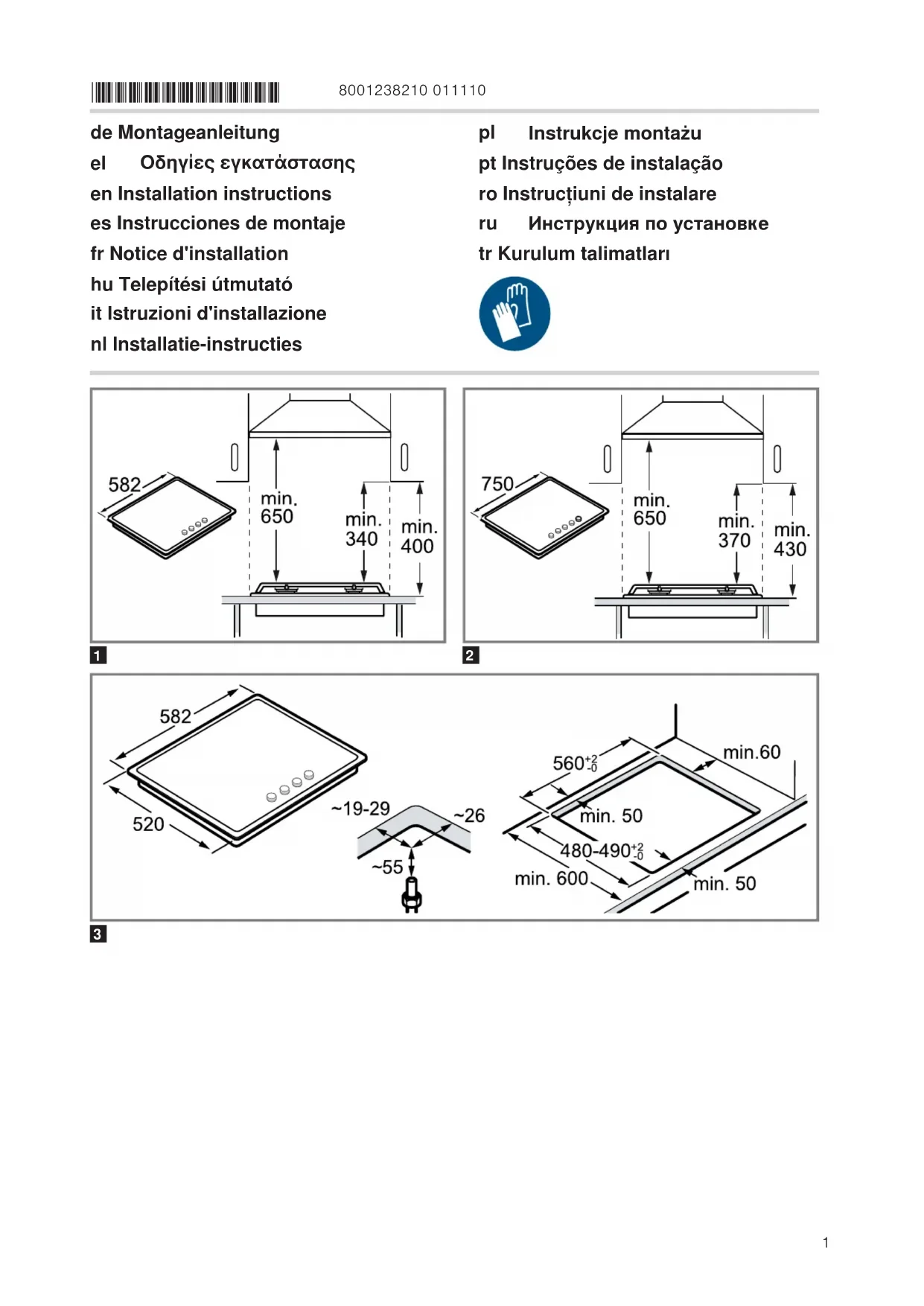

→Fig. 1, →Fig. 2

Préparer le meuble

■ Faites une découpe dans le plan de travail aux dimensions souhaitées.
→ Fig. 3, → Fig. 4
- Scellez les surfaces découpées des plans de travail en bois avec une colle spéciale pour les protéger de l'humidité.
Si aucun four intégrable ne se trouve sous la table de cuisson, insérez une barre de distance en matériau incombustible (métal ou contreplaqué, par exemple) à une distance de 10 mm sous la table de cuisson. Cela permet d'empêcher l'accès au dessous de la table de cuisson. La distance entre le fond de séparation et le raccordement de l'appareil au secteur doit être d'au moins 10 mm.

→ Fig. 5, → Fig. 6

Positionner l'appareil

Remarque : Ne collez pas l'appareil au plan de travail avec du silicone.

1. Placez la table de cuisson, face supérieure vers le bas, sur une surface lisse et stable.
2. Collez le joint adhésif fourni sur le bord inférieur de la table de cuisson. Le joint adhésif empêche la pénétration des liquides.

→ Fig. 7

1. Vissez les pinces fournies dans la position indiquée de manière à ce qu'elles tournent librement. → Fig. 8
2. Retournez la table de cuisson et insérez-la dans l'évidement. Insérez la table de cuisson contre l'avant de l'évidement.

→ Fig. 9

1. Tournez les pinces et serrez-les à fond.

→ Fig. 1 0

La position des pinces dépend de l'épaisseur du plan de travail.

Démonter l'appareil

1. Débranchez l'appareil des connexions électriques et de gaz.
2. Dévissez les pinces et procédez dans l'ordre inverse.

Raccorder le gaz

PRUDENCE – Risque d'explosion!

Une fuite de gaz peut provoquer une explosion.

• Après avoir travaillé sur les raccords, contrôlez toujours leur étanchéité.
• Disposez le raccordement au gaz de manière à ce que le robinet d'arrêt soit accessible.

■ Assurez-vous que les informations relatives au type de gaz et à la pression de gaz figurant sur la plaque signalétique correspondent aux conditions locales de raccordement.
- Raccordez l'appareil à une conduite de gaz rigide ou à un flexible métallique. Longueur du flexible métallique : 1 - 3 m.
■ Le flexible métallique ne doit pas entrer en contact avec les parties mobiles du meuble dans lequel l'appareil est installé (par exemple, un tiroir) et ne doit pas passer dans des zones pouvant être obs-truées.
■ Coude de raccordement du gaz sur l'appareil : R 1/2.
■ Ne déplacez pas le coude de raccordement du gaz et ne le tordez pas.

Pièces de rechange pour le raccordement au gaz

Vous pouvez obtenir des pièces pour le raccordement au gaz auprès du service après-vente technique.

Joint 00034308
Coude de raccordement du gaz : G 1/2	10006024

1. Remplacez le coude de raccordement au gaz de l'appareil par le coude de raccordement au gaz G 1/2 fourni dans le sac d'accessoires.

→ Fig. 1 2

1. Insérez le joint entre le raccordement au gaz de l'appareil et l'alimentation en gaz.

→ Fig. 13

Branchement électrique

• Cet appareil est de type Y : le câble de raccordement ne doit pas être remplacé par l'utilisateur, mais uniquement par le service après-vente technique. Respectez le type de câble et la section minimale.
  ■ Les tables de cuisson sont livrées avec un cordon d'alimentation avec ou sans fiche.
  ■ Raccordez uniquement les appareils équipés d'une fiche à des prises de courant dotées d'un conducteur de protection correctement installé.
• Si la fiche n'est pas accessible pour l'utilisateur, prévoyez un disjoncteur de déconnexion omnipolaire avec une ouverture de contact minimale de 3 mm.
  → Fig. 14

Modification du type de gaz

Si la réglementation du pays le permet, cet appareil peut être adapté à d'autres types de gaz, à condition qu'ils soient indiqués sur la plaque signalétique. Vous trouverez les pièces correspondantes dans le sac fourni avec l'appareil ou vous pouvez les obtenir auprès du service après-vente. Vous trouverez la bonne combinaison pour le brûleur et le type de gaz respectifs dans le → Fig. 19.

C	Brûleur éco
D	Brûleur standard
E	Brûleur puissant
F	Brûleur multi-couronnes Miniwok

Régulation des robinets

1. Réglez les boutons sur la position de puissance minimale et tirez-les.

2. Appuyez sur le support en caoutchouc souple avec la pointe du tournevis pour accéder à la vis bypass.

3. Si vous ne pouvez pas accéder à la vis bypass, retirez la partie supérieure de l'appareil.
   → "Démonter le couvercle", Page 13
   → Fig. 15, → Fig. 16

Ne retirez jamais l'anneau d'étanchéité. L'anneau d'étanchéité empêche les liquides et les poussières de pénétrer à l'intérieur de l'appareil, ce qui entraverait son bon fonctionnement.

1. Pour régler les vis bypass (M) avec un tournevis à fente, respectez le → Fig. 19

2. A : serrez fermement les vis bypass.

3. B : tournez les vis bypass jusqu'à ce que la bonne quantité de gaz soit évacuée des brûleurs.

Remplacer les buses

1. Retirez les grilles, ainsi que tous les chapeaux de brûleur et les répartiteurs.
2. Remettez les buses en place à l'aide de la clé appropriée et serrez-les soigneusement pour garantir leur étanchéité.
   → Fig. 17, → Fig. 18
   Veillez à ce que la buse ne se détache pas lors de l'enlèvement ou de la fixation.

Démonter le couvercle

1. Retirez les grilles, les chapeaux de brûleur, les répartiteurs et les boutons rotatifs.
2. Desserrez les vis des brûleurs.
3. Retirez le cache avec précaution.

Réinstaller l'appareil

- Réinstallez les composants de l'appareil en procédant dans l'ordre inverse.

Vérifier la fonctionnalité

1. Vérifiez que le fait de tourner le bouton entre la position de puissance maximale et la position de puissance minimale ne provoque pas l'extinction du brûleur ou un retour de flamme.
2. Si la sortie de gaz du brûleur n'est pas correcte :

- vérifiez dans le → Fig. 19 si la buse et la vis bypass sont les bonnes.

- Serrez ou desserrez la vis bypass jusqu'à ce que la sortie de gaz du brûleur soit correcte.

Documenter la modification du type de gaz

- Placez l'autocollant indiquant le nouveau type de gaz près de la plaque signalétique.
