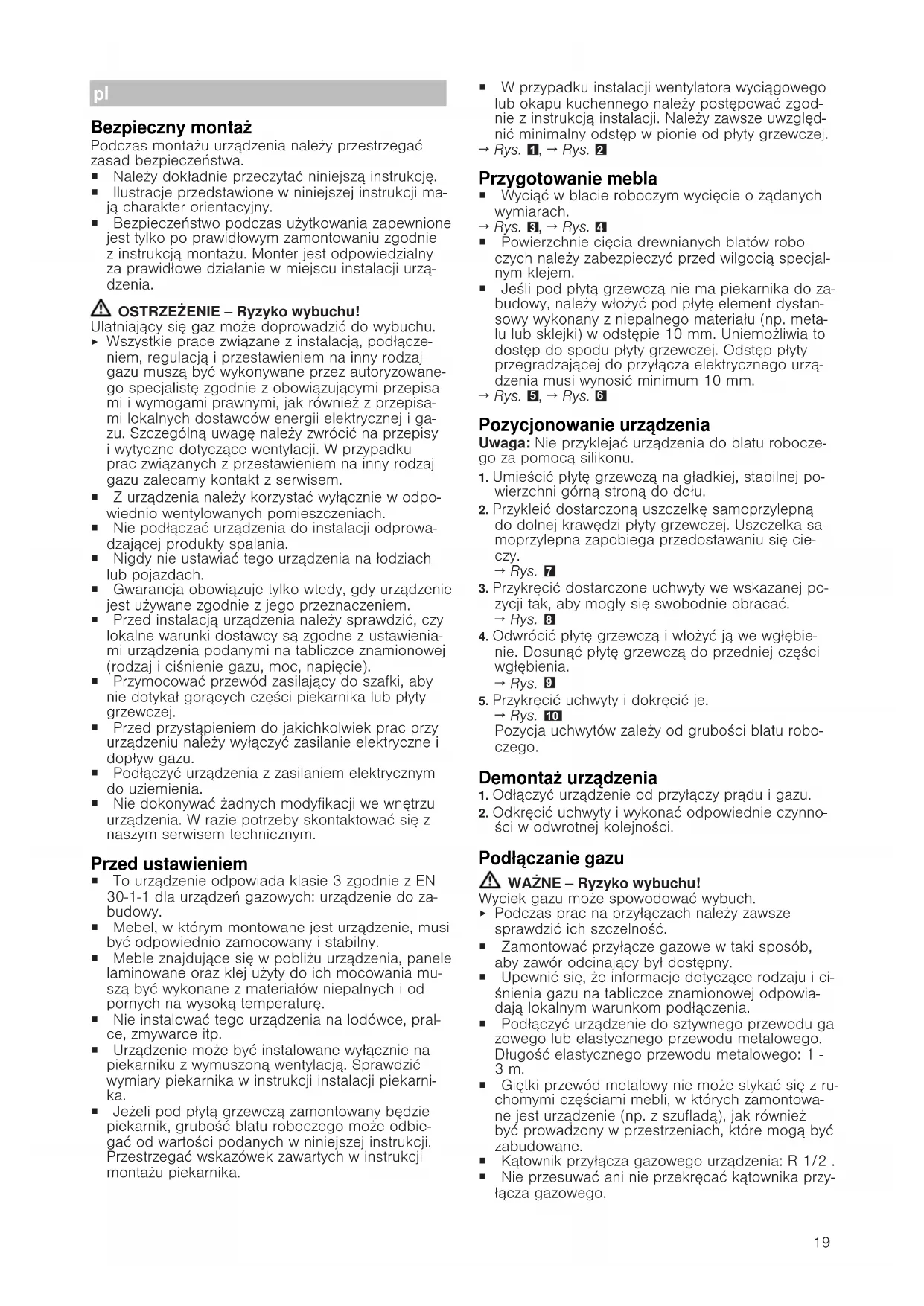

Notice BALAY 3ETX563HB - page 19
Zobacz instrukcję : Français FR Ελληνικά EL Magyar HU Polski PL
Asystent instrukcji
Obsługiwane przez ChatGPT
Oczekiwanie na Twoją wiadomość
Informacje o produkcie

Marka : BALAY

Model : 3ETX563HB

Kategoria : Kuchenka

Pobierz instrukcję dla swojego Kuchenka w formacie PDF za darmo! Znajdź swoją instrukcję 3ETX563HB - BALAY i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. 3ETX563HB marki BALAY.

INSTRUKCJA OBSŁUGI 3ETX563HB BALAY

Bezpieczny montaż Podczas montażu urządzenia należy przestrzegać zasad bezpieczeństwa. ¡ Należy dokładnie przeczytać niniejszą instrukcję. ¡ Ilustracje przedstawione w niniejszej instrukcji ma- ją charakter orientacyjny. ¡ Bezpieczeństwo podczas użytkowania zapewnione jest tylko po prawidłowym zamontowaniu zgodnie z instrukcją montażu. Monter jest odpowiedzialny za prawidłowe działanie w miejscu instalacji urzą- dzenia. OSTRZEŻENIE‒Ryzyko wybuchu! Ulatniający się gaz może doprowadzić do wybuchu.

Wszystkie prace związane z instalacją, podłącze- niem, regulacją i przestawieniem na inny rodzaj gazu muszą być wykonywane przez autoryzowane- go specjalistę zgodnie z obowiązującymi przepisa- mi i wymogami prawnymi, jak również z przepisa- mi lokalnych dostawców energii elektrycznej i ga- zu. Szczególną uwagę należy zwrócić na przepisy i wytyczne dotyczące wentylacji. W przypadku prac związanych z przestawieniem na inny rodzaj gazu zalecamy kontakt z serwisem. ¡ Z urządzenia należy korzystać wyłącznie w odpo- wiednio wentylowanych pomieszczeniach. ¡ Nie podłączać urządzenia do instalacji odprowa- dzającej produkty spalania. ¡ Nigdy nie ustawiać tego urządzenia na łodziach lub pojazdach. ¡ Gwarancja obowiązuje tylko wtedy, gdy urządzenie jest używane zgodnie z jego przeznaczeniem. ¡ Przed instalacją urządzenia należy sprawdzić, czy lokalne warunki dostawcy są zgodne z ustawienia- mi urządzenia podanymi na tabliczce znamionowej (rodzaj i ciśnienie gazu, moc, napięcie). ¡ Przymocować przewód zasilający do szafki, aby nie dotykał gorących części piekarnika lub płyty grzewczej. ¡ Przed przystąpieniem do jakichkolwiek prac przy urządzeniu należy wyłączyć zasilanie elektryczne i dopływ gazu. ¡ Podłączyć urządzenia z zasilaniem elektrycznym do uziemienia. ¡ Nie dokonywać żadnych modyfikacji we wnętrzu urządzenia. W razie potrzeby skontaktować się z naszym serwisem technicznym. Przed ustawieniem ¡ To urządzenie odpowiada klasie 3 zgodnie z EN 30-1-1 dla urządzeń gazowych: urządzenie do za- budowy. ¡ Mebel, w którym montowane jest urządzenie, musi być odpowiednio zamocowany i stabilny. ¡ Meble znajdujące się w pobliżu urządzenia, panele laminowane oraz klej użyty do ich mocowania mu- szą być wykonane z materiałów niepalnych i od- pornych na wysoką temperaturę. ¡ Nie instalować tego urządzenia na lodówce, pral- ce, zmywarce itp. ¡ Urządzenie może być instalowane wyłącznie na piekarniku z wymuszoną wentylacją. Sprawdzić wymiary piekarnika w instrukcji instalacji piekarni- ka. ¡ Jeżeli pod płytą grzewczą zamontowany będzie piekarnik, grubość blatu roboczego może odbie- gać od wartości podanych w niniejszej instrukcji. Przestrzegać wskazówek zawartych w instrukcji montażu piekarnika. ¡ W przypadku instalacji wentylatora wyciągowego lub okapu kuchennego należy postępować zgod- nie z instrukcją instalacji. Należy zawsze uwzględ- nić minimalny odstęp w pionie od płyty grzewczej.

Przygotowanie mebla ¡ Wyciąć w blacie roboczym wycięcie o żądanych wymiarach.

¡ Powierzchnie cięcia drewnianych blatów robo- czych należy zabezpieczyć przed wilgocią specjal- nym klejem. ¡ Jeśli pod płytą grzewczą nie ma piekarnika do za- budowy, należy włożyć pod płytę element dystan- sowy wykonany z niepalnego materiału (np. meta- lu lub sklejki) w odstępie 10 mm. Uniemożliwia to dostęp do spodu płyty grzewczej. Odstęp płyty przegradzającej do przyłącza elektrycznego urzą- dzenia musi wynosić minimum 10 mm.

Pozycjonowanie urządzenia Uwaga:Nie przyklejać urządzenia do blatu robocze- go za pomocą silikonu.

1. Umieścić płytę grzewczą na gładkiej, stabilnej po-

wierzchni górną stroną do dołu.

2. Przykleić dostarczoną uszczelkę samoprzylepną

do dolnej krawędzi płyty grzewczej. Uszczelka sa- moprzylepna zapobiega przedostawaniu się cie- czy.

3. Przykręcić dostarczone uchwyty we wskazanej po-

zycji tak, aby mogły się swobodnie obracać.

4. Odwrócić płytę grzewczą i włożyć ją we wgłębie-

nie. Dosunąć płytę grzewczą do przedniej części wgłębienia.

5. Przykręcić uchwyty i dokręcić je.

Pozycja uchwytów zależy od grubości blatu robo- czego. Demontaż urządzenia

1. Odłączyć urządzenie od przyłączy prądu i gazu.

2. Odkręcić uchwyty i wykonać odpowiednie czynno-

ści w odwrotnej kolejności. Podłączanie gazu WAŻNE‒Ryzyko wybuchu! Wyciek gazu może spowodować wybuch.

Podczas prac na przyłączach należy zawsze sprawdzić ich szczelność. ¡ Zamontować przyłącze gazowe w taki sposób, aby zawór odcinający był dostępny. ¡ Upewnić się, że informacje dotyczące rodzaju i ci- śnienia gazu na tabliczce znamionowej odpowia- dają lokalnym warunkom podłączenia. ¡ Podłączyć urządzenie do sztywnego przewodu ga- zowego lub elastycznego przewodu metalowego. Długość elastycznego przewodu metalowego: 1 - 3 m. ¡ Giętki przewód metalowy nie może stykać się z ru- chomymi częściami mebli, w których zamontowa- ne jest urządzenie (np. z szufladą), jak również być prowadzony w przestrzeniach, które mogą być zabudowane. ¡ Kątownik przyłącza gazowego urządzenia: R 1/2 . ¡ Nie przesuwać ani nie przekręcać kątownika przy- łącza gazowego.20 Części zamienne przyłącza gazowego Części zamienne przyłącza gazowego można zamó- wić w serwisie technicznym. Uszczelka 00034308 Kątownik przyłącza gazowego: G 1/2 10006024 Przyłącze gazowe R 1/2

Przyłącze gazowe G 1/2

1. Wymienić kątownik przyłącza gazowego urządze-

nia na dostarczony w torbie na akcesoria kątownik przyłącza gazowego G 1/2.

2. Włożyć uszczelkę pomiędzy przyłącze gazowe

urządzenia a dopływ gazu.

Podłączenie do sieci elektrycznej ¡ W przypadku tego urządzenia chodzi o typ Y: Przewód przyłączeniowy nie może być wymieniany przez użytkownika, lecz tylko przez serwis tech- niczny. Stosować odpowiedni typ przewodu i prze- strzegać minimalnego przekroju. ¡ Płyty grzewcze są dostarczane z przewodem zasi- lającym z wtyczką lub bez. ¡ Urządzenia wyposażone we wtyczkę podłączać wyłącznie do gniazd z prawidłowo zainstalowanym przewodem ochronnym. ¡ Jeżeli użytkownik nie ma dostępu do wtyczki, nale- ży zastosować wyłącznik automatyczny o minimal- nym rozwarciu styków 3 mm.

Przestawianie na inny rodzaj gazu Jeśli pozwalają na to przepisy danego kraju, urzą- dzenie można przystosować do eksploatacji z uży- ciem innych rodzajów gazu, pod warunkiem, że są one wymienione na tabliczce znamionowej. Odpowiednie części znajdują się w torbie dołączonej do urządzenia lub zamówić w serwisie. W →Rys.

można znaleźć kombinację odpowiednią dla danego palnika i rodzaju gazu. Palnik oszczędny Palnik zwykły Palnik o dużej mocy Palnik wielokoronowy Miniwok Regulacja zaworów

1. Ustawić pokrętła w pozycji minimalnej mocy i wy-

2. Nacisnąć końcówką śrubokręta elastyczny gumo-

wy uchwyt, aby uzyskać dostęp do śruby obejścio- wej. ‒ Jeśli nie można dostać się do śruby obejścio- wej, zdemontować górną część urządzenia.

  • "Demontaż osłony", Strona20

W żadnym wypadku nie zdejmować pierścienia uszczelniającego. Pierścienie uszczelniające zapo- biegają przedostawaniu się płynów i zanieczysz- czeń do wnętrza urządzenia, co mogłoby mieć ne- gatywny wpływ na jego działanie.

3. Podczas ustawiania śrub obejściowych (M) za po-

mocą śrubokręta szczelinowego należy postępo- wać zgodnie z →Rys.

‒ A: Dokręcić śruby obejściowe. ‒ B: Obracać śruby obejściowe, aż osiągnięty zo- stanie prawidłowy wypływ gazu z palników. Wymiana dysz

1. Zdjąć ruszty, nakrywki palników i dyfuzory.

2. Wymienić dysze za pomocą odpowiedniego klu-

cza i dokładnie dokręcić, aby zapewnić szczel- ność.

Należy zwrócić uwagę na to, aby nie oderwać dy- szy przy jej wyciąganiu lub mocowaniu w palniku. Demontaż osłony

1. Zdjąć ruszty, nakrywki palników, dyfuzory i pokrę-

2. Odkręcić śruby palników.

3. Ostrożnie zdemontować osłonę.

Ponowny montaż urządzenia

Ponownie zmontować elementy urządzenia w od- wrotnej kolejności. Kontrola działania

1. Sprawdzić, czy obrócenie pokrętła pomiędzy pozy-

cją mocy maksymalnej a pozycją mocy minimalnej nie powoduje zgaśnięcia palnika lub cofnięcia pło- mienia.

2. Jeśli wypływ gazu z palnika nie jest prawidłowy:

, czy zastosowana zosta- ła odpowiednia dysza i śruba obejściowa. ‒ Dokręcić lub poluzować śrubę obejściową, aż do uzyskania prawidłowego wypływu gazu z palnika. Udokumentowanie przestawienia na inny rodzaj gazu

Umieścić naklejkę z informacją o nowym rodzaju gazu w pobliżu tabliczki znamionowej.
