Type de produit	Plaque de cuisson vitrocéramique encastrable
Marque	Amica
Modèle	EC 742 100 C
Dimensions (L x P x H)	592 x 522 x 48 mm
Poids net	7,8 kg
Alimentation électrique	230 V ~ 50 Hz
Puissance totale maximale	6,8 kW
Nombre de foyers	4 foyers
Types de foyers	2 foyers normaux (Ø145 et Ø180) + 2 foyers doubles (Ø180/120 et Ø145x250)
Puissance des foyers	1200 W (Ø145), 1800 W (Ø180), 1700 W (double Ø180/120), 2000 W (double Ø145x250)
Indicateur de chaleur résiduelle	Oui, pour chaque foyer (s'allume à >50°C)
Commandes	Tableau de commande ou commande via le four
Sécurité enfants	Non spécifié, mais surveillance recommandée
Matériau de la surface	Vitrocéramique résistant aux chocs thermiques
Nettoyage	Chiffon doux pour taches légères ; racloir spécial pour taches tenaces ; produit nettoyant spécifique pour résidus de sucre
Installation	Encastrable dans plan de travail de 28 à 40 mm d'épaisseur, profondeur mini 600 mm ; espace libre sous la plaque d'au moins 80 mm
Câble de connexion	Jeu de câbles avec fiches (blanc, vert, bleu, noir, jaune)
Entretien	Nettoyer après chaque usage ; éviter le sucre brûlé ; ne pas utiliser de nettoyeur vapeur
Réparabilité	En cas de fissure ou rayure profonde, débrancher et contacter le service client
Consignes de sécurité importantes	Ne pas utiliser comme chauffage ; surveiller la cuisson ; ne pas éteindre le feu avec de l'eau ; ne pas poser d'objets sur la plaque

FOIRE AUX QUESTIONS - EC 742 100 C AMICA

Quels types de casseroles puis-je utiliser sur la plaque Amica EC 742 100 C ?

Utilisez des casseroles à fond épais, plat et propre, dont le diamètre correspond à celui du foyer. Évitez les récipients en aluminium, en plastique ou en feuille d'aluminium.

Comment nettoyer la plaque vitrocéramique sans la rayer ?

Pour les taches légères, utilisez un chiffon doux. Pour les taches tenaces, employez un racloir spécial pour vitrocéramique (avec lame de rechange). Évitez les éponges abrasives.

Que faire en cas de rayure ou fissure sur la plaque ?

Débranchez immédiatement l’appareil et contactez le service client. N’utilisez plus la plaque tant qu’elle n’a pas été réparée.

Puis-je utiliser la plaque pour chauffer une pièce ?

Non, l’appareil est conçu uniquement pour la cuisson. Toute autre utilisation est dangereuse et non conforme.

Comment savoir si un foyer est encore chaud après utilisation ?

Chaque foyer est équipé d’un indicateur de chaleur résiduelle qui s’allume lorsque la température dépasse 50°C. Ne touchez pas le foyer tant que l’indicateur est allumé.

Quelle est la puissance totale de la plaque ?

La puissance totale maximale est de 6,8 kW (pour la version la plus large). Les foyers individuels varient de 1200 W à 2000 W.

Comment installer la plaque dans le plan de travail ?

Découpez une ouverture aux dimensions indiquées (592 x 522 mm). Le plan de travail doit avoir une épaisseur de 28 à 40 mm et une profondeur d’au moins 600 mm. Fixez le joint fourni sous la plaque avant encastrement.

Que faire si du sucre brûlé colle à la plaque ?

Éliminez immédiatement les résidus de sucre, même à chaud, car ils peuvent endommager irrémédiablement la vitrocéramique. Utilisez un racloir spécial puis un produit nettoyant spécifique.

Les enfants peuvent-ils utiliser cet appareil ?

Les enfants de moins de 8 ans ne doivent pas s’approcher de l’appareil sans surveillance. Les enfants de plus de 8 ans peuvent l’utiliser uniquement sous surveillance d’un adulte.

Puis-je utiliser un nettoyeur vapeur pour nettoyer la plaque ?

Non, l’utilisation d’appareils de nettoyage à vapeur est proscrite car ils peuvent endommager l’appareil.

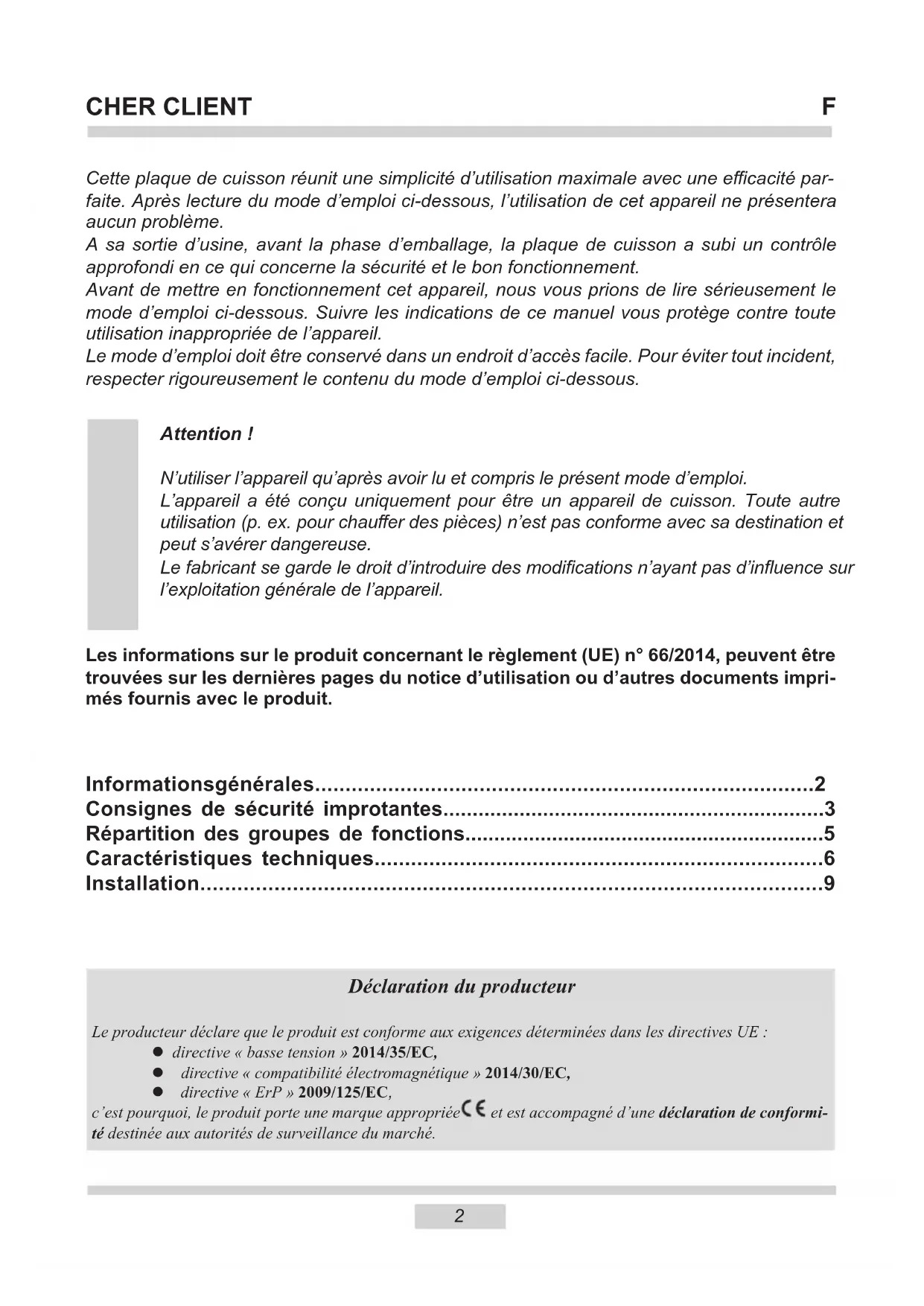

MODE D'EMPLOI EC 742 100 C AMICA

Cette plaque de cuisson réunit une simplicité d'utilisation maximale avec une efficacité parfaite. Après lecture du mode d'emploi ci-dessous, l'utilisation de cet appareil ne présentera aucun problème.

À sa sortie d'usine, avant la phase d'emballage, la plaque de cuisson a subi un contrôle approfondi en ce qui concerne la sécurité et le bon fonctionnement.

Avant de mettre en fonctionnement cet appareil, nous vous prions de lire sérieusement le mode d'emploi ci-dessous. Suivre les indications de ce manuel vous protège contre toute utilisation inappropriée de l'appareil.

Le mode d'emploi doit être conservé dans un endroit d'accès facile. Pour éviter tout incident, respecter rigoureusement le contenu du mode d'emploi ci-dessous.

Attention!

N'utiliser l'appareil qu'après avoir lu et compris le présent mode d'emploi.

L'appareil a été conçu uniquement pour être un appareil de cuisson. Toute autre utilisation (p. ex. pour chauffer des pièces) n'est pas conforme avec sa destination et peut s'avérer dangereuse.

Le fabricant se garde le droit d'introduire des modifications n'ayant pas d'influence sur l'exploitation générale de l'appareil.

Les informations sur le produit concernant le règlement (UE) n° 66/2014 peuvent être trouvées sur les dernières pages du notice d'utilisation ou d'autres documents imprimés fournis avec le produit.

Informations générales. 2

Consignes de sécurité importantes 3

Répartition des groupes de fonctions 5

Caractéristiques techniques. 6

Installation 9

Déclaration du producteur

Le producteur déclare que le produit est conforme aux exigences déterminées dans les directives UE :

• directive « basse tension » 2014/35/EC,
• directive « compatibilité électromagnétique » 2014/30/EC,
• directive « ErP » 2009/125/EC,

c'est pourquoi, le produit porte une marque appropriée et est accompagné d'une déclaration de conformité destinée aux autorités de surveillance du marché.

Attention. L'appareil ainsi que ses parties accessibles sont chauds durant l'utilisation. Faire attention au contact avec l'appareil. Les enfants de moins de 8 ans ne devraient pas se couvrir à proximité de l'appareil. Les enfants peuvent utiliser l'appareil uniquement sous surveillance.

L'appareil peut être utilisé par des enfants (à partir de l'âge de 8 ans), ainsi que par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées, seulement sous surveillance et conformément à la notice. Les enfants ne devraient pas jouer avec l'appareil. Les enfants peuvent nettoyer l'appareil uniquement sous surveillance. Les enfants peuvent utiliser l'appareil uniquement sous surveillance.

Attention. Ne pas réchauffer de la graisse ou de l'huile sans surveillance (risque d'incendie!).

Ne jamais éteindre le feu en utilisant de l'eau. Éteindre l'appareil et éteindre le feu en utilisant par exemple un couvercle ou une couverture anti-feu.

Attention. Ne pas utiliser la plaque de cuisson comme un endroit pour déposer les objets (risque d'incendie!).

Attention. En cas de tout endommagement de la plaque (rayures, fissures), éteindre l'appareil et débrancher l'alimentation électrique (risque d'électrocution!).

L'appareil ne doit pas être commandé par une horloge externe ou par un système de commande à distance indépendant.

L'utilisation d'appareils de nettoyage fonctionnant à la vapeur est proscrite pour l'hygiène de l'appareil.

Attention. Le processus de cuisson doit être surveillé. Un processus de cuisson court doit être surveillé sans interruption.

Attention. Utiliser uniquement les dispositifs de protection de table de cuisson conçus par le fabricant de l'appareil de cuisson ou indiqués par le fabricant de l'appareil dans les instructions d'utilisation comme adaptations ou les dispositifs de protection de table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non appropriés peut entraîner des accidents.

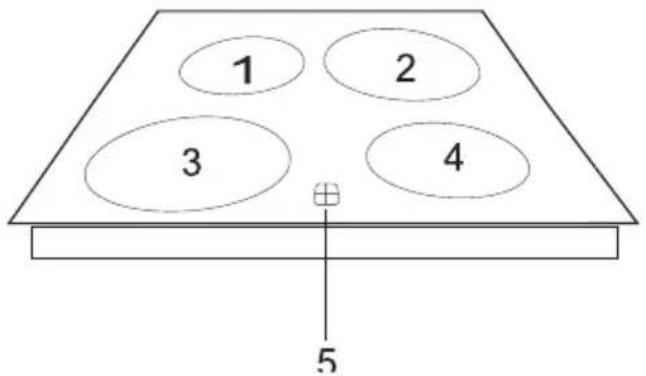

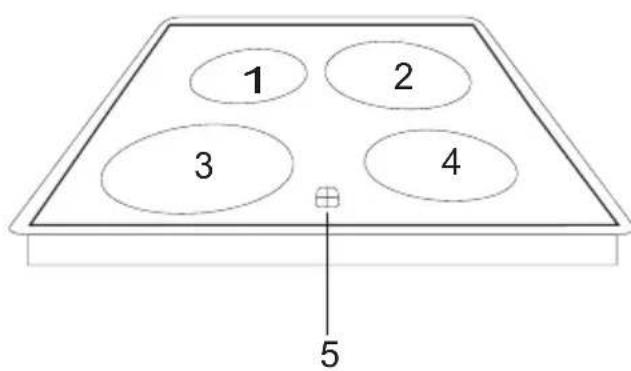

1,4 - foyers de cuisson 145 normal (1200 W) ou HiLight (1200 W) 2 - foyers de cuisson 210 normal (2100 W) ou HiLight (2300 W) 3 - foyers de cuisson 180 normal (1700 W) ou HiLight (1800 W) 5 - Indicateur de chaleur résiduelle

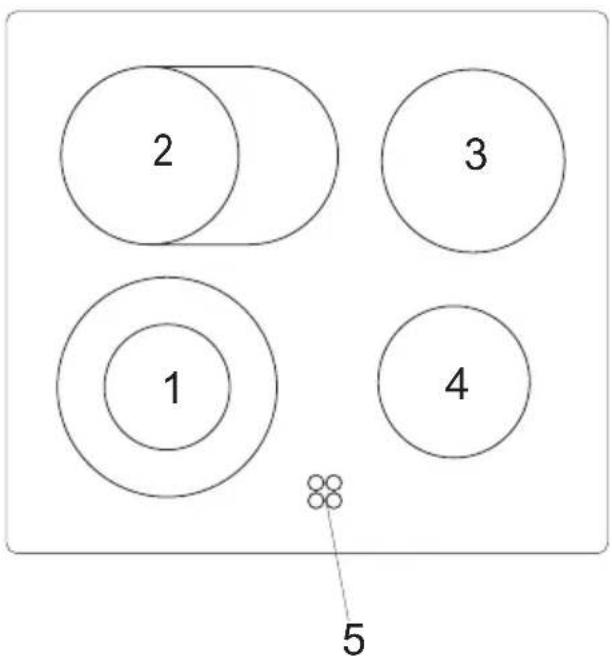

1 - Foyer de cuisson double 180 / 120 (1700 W) 2 - Foyer de cuisson double 145 × 250 (2000 W) 3 - Foyer de cuisson 180 normal (1800 W) 4 - Foyer de cuisson 145 normal (1200 W) 5 - Indicateur de chaleur résiduelle

Ce produit, en fin de vie, ne doit pas être éliminé avec les déchets ménagers, il doit être remis au point de collecte des appareils électriques et électroniques usagés. Cette information est indiquée par le symbole apposé sur le produit, le mode d'emploi et l'emballage.

Les matériaux sont recyclés conformément aux marquages apposés. Grâce à la réutilisation des matériaux ou d'autres formes d'utilisation des appareils usés, vous contribuez de façon considérable à la protection de notre environnement.

Pour de plus amples informations sur le lieu de collecte des appareils usagés, veuillez contacter les services de votre commune.

Attention!

Vous pouvez commencer à utiliser l'appareil après avoir lu et compris la présente notice. L'appareil a été conçu uniquement pour être un appareil de cuisson. Toute autre forme d'utilisation de l'appareil (par exemple en tant que chauffage) n'est pas conforme à son usage et peut constituer un danger. Le fabricant se réserve le droit d'introduire des modifications qui n'ont pas d'impact sur les fonctions de l'appareil.

1. Caractéristiques techniques

• Tension nominale des éléments chauffants ~230V, 50 Hz
• Puissance max. 6,8 kW (version la plus large)
• Dimensions 592 x 522 x 48
• Poids 7,8 kg

La plaque peut être commandée à partir du tableau de commande ou à partir du four.

Certains modèles de la plaque peuvent être équipés de foyers de cuisson :

• Poêle Ø 145×250 normal (1800 W) ou HiLight (2000 W) Foyer de cuisson large Ø 180 / 120 normal (1700 W) ou HiLight (1700 W) Foyer de cuisson large Ø 210 / 120 normal (2100 W) ou HiLight (2200 W)

2. Conseils pratiques

La plaque céramique est résistante aux chocs thermiques, on peut y placer des récipients chauds et froids. Ne pas placer de grandes et lourdes casseroles occupant plus d'un foyer comme par exemple les marmites. La plaque céramique est très sensible aux chocs ponctuels par exemple les impacts de salière, de bouteilles avec condiments ou autres petits objets durs.

Lors de l'utilisation de la plaque céramique, suivre les consignes suivantes :

• Ne pas allumer le foyer si aucun récipient n'est placé dessus,
• Placer uniquement des casseroles à fond propre et sec,
• Éliminer immédiatement les résidus de sucre et autres alimentés (par exemple les compotes), et si cela est possible, même à l'état chaud, car le sucre réagit rapidement au contact de la plaque céramique et peut provoquer des dommages irréparables,
• Ne préparer aucun plat dans des recipients aluminium, feuilles d'aluminium ou récipients en plastique, sur la plaque céramique.
• Veiller à ce que la plaque céramique ne soit pas rayée, par exemple par des récipients à arêtes vives.
• Ne pas placer d'objets en plastique sur la plaque comme par exemple de petites cuillères ou fourchettes, etc.

N'utiliser que des casseroles avec couvercles. Veiller à ce que les couvercles ne dépassent pas les bords des casseroles, pour que la condensation ne coule pas sur la plaque,

• Si vous constatez des rayures profondes ou des fissures, débranchez immédiatement la plaque de l'alimentation électrique et contactez le service clientèle.
• Ne pas laisser les enfants jouer avec l'appareil.
• Cet appareil ne peut pas être utilisé par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées (y compris les enfants), ou qui ne connaissent pas l'appareil, sauf si elles utilisent l'appareil sous surveillance ou conformément au mode d'emploi de l'appareil transmis par la personne responsable de la sécurité.

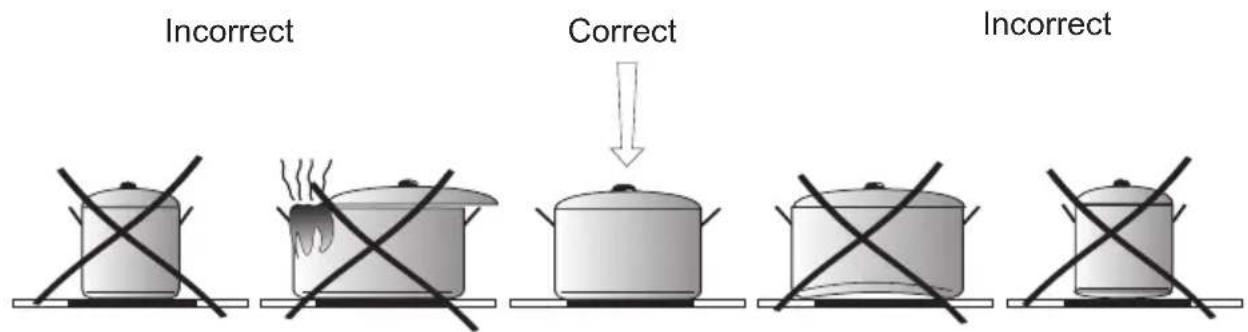

Important!

Une bonne casserole permet d'économiser de l'énergie. Une casserole bien adaptée doit avoir un fond épais et plat, et son diamètre doit correspondre au diamètre du foyer de cuisson, car cela garantit la meilleure transmission de la chaleur.

3. Indicateur de la température des foyers de cuisson

Dans la partie avant de la plaque céramique, ont été placés 4 indicateurs (le plus souvent invisibles), chacun correspond à un foyer de cuisson, ils s'allument quand la température du foyer de cuisson dépasse 50°C. Cela permet d'exploiter complètement la chaleur accumulée, par exemple pour réchauffer les plats ou garder la chaleur des plats, et cela évite en même temps la brûlure des plats car le foyer de cuisson éteint reste encore très chaud.

4. Nettoyage de la plaque céramique

Nettoyer la plaque régulièrement après chaque utilisation, quand elle est encore chaude, si possible. Ne pas laisser se former la saleté tenace ni le brûlé.

• éliminer les petites taches qui ne collent pas à l'aide d'un chiffon doux,
• éliminer les taches tenaces à l'aide d'un racloir spécial pour les plaques céramiques, veiller à ne pas rayer la plaque. (le racloir est équipé d'une lame de rechange /dessin/)

Dessin

En cas de formation de dommages causés par du sucre ou des plats à haute contenance de sucre, toujours, ou au moins avant chaque préparation de plats de ce type, essuyer la plaque avec un produit nettoyant spécial pour plaques céramiques ou récipients en acier. Ce produit ne nettoie pas seulement, mais forme une couche de protection d'huiles de silicone.

5. Connexion au tableau de commande

La connexion de la plaque au panneau de commande ou au four est assurée par un groupe de câbles avec fiches. L'ensemble des câbles est marqué par les couleurs blanche, verte, bleue, noire, jaune. La connexion se fait par le branchement de la fiche du câble d'une couleur dans la prise de la même couleur du tableau de commande ou du four.

6. Montage de la plaque

• La table de travail doit être d'une épaissiuer de 28 à 40 mm et la profondeur d'au moins 600 mm. Elle doit être plane et horizontale. La table de travail doit être étanchée du côté du mur pour éviter la pénétration d'eau et de l'humidité.
• La distance entre le bord de l'orifice (de l'ouverture) et le bord de la table de travail doit être d'au moins 60 mm à l'avant et de 50 mm à l'arrière.
• Les surfaces des meubles où est encastré l'appareil doivent être revêtues et les colles utilisées doivent être résistante à la température de 100°C. Si ces conditions ne sont pas respectées, la surface peut se déformer et le revêtement peut se décoller.
• Les bords de l'orifice (de l'ouverture) doivent être protégés par un produit résistant à l'humidité et protégeant contre le gonflement.

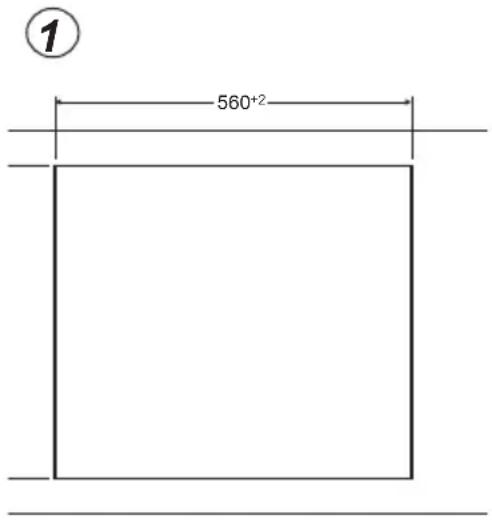

• Préparer l'orifice dans la table de travail selon les dimensions indiquées sur le Dessin 1.
• Laisser sous la plaque un espace libre d'au moins 80 mm, pour garantir une circulation d'air correcte et éviter la surchauffe des éléments autour du foyer de cuisson.

Montage du joint

Dans certains modèles, le joint est déjà fixé par le fabricant (fig. 1)

Si le joint n'est pas fixé par le fabricant, suivre les consignes ci-dessous :

Avant d'encastrer l'appareil dans l'orifice du plan de travail, fixer le joint fourni avec le produit (fig. 2) sur la partie inférieure de la plaque.

Pour ce faire, enlever d'abord le film de protection du joint et ensuite, coller le joint le plus près possible du bord de la plaque (fig. 3, 4).

Il est interdit d'encastrer l'appareil sans joint.

Placer la plaque dans l'orifice du meuble, la positionner de manière symétrique dans l'orifice de manière à ce que les fentes entre la plaque et les bords du plan de travail soient égales de chaque côté (fig. 5).

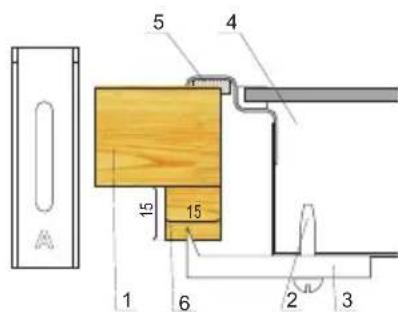

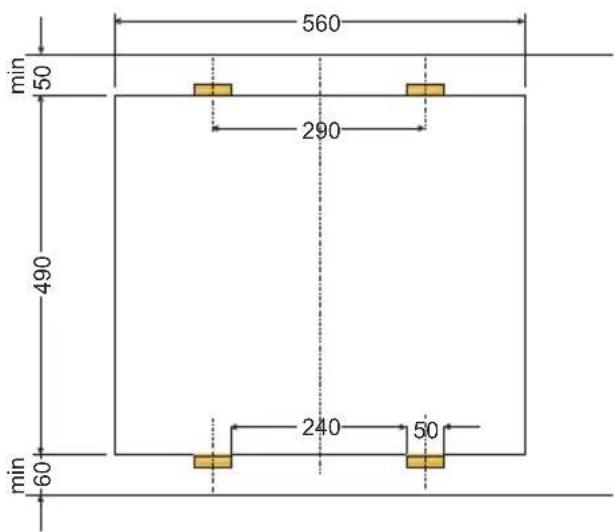

Montage de la plaque sur la table de travail des meubles PG4**

• Pour monter la table de travail d'une épaisseur de 38 mm, 4 attaches de fixation « A » sont nécessaires. Le montage a été monté sur le des. 2 et le des. 3. Pour fixer la table de travail d'une épaisseur de 28 mm, à part les attaches de fixation « A », sont nécessaires également 4 éléments en bois de dimensions 15 × 15 × 50 mm. Le montage a été monté sur le des. 4 et le des. 5.
• Vérifier si le joint n'a pas de défauts et s'il est bien ajusté à la plaque.
• Visser délicatement les attaches du côté inférieur de la table de travail.
• Nettoyer la table de travail, placer la plaque dans l'ouverture et presser contre la table.
• Fixer les attaches de fixation verticalement par rapport au bord de la plaque et visser jusqu'à sentir une résistance.

② (4)

1. Table de travail
2. Vis
3. Attache de fixation
4. Plaque de cuisson
5. Plaque de cuisson
6. Table de travail
7. Vis
8. Attache de fixation
9. Plaque de cuisson
10. Plaque de cuisson
11. Élément en bois

3 5

• Dans certains modèles, le joint est fixé à la plaque.

Montage sur la table du meuble pb\*4v\*0...

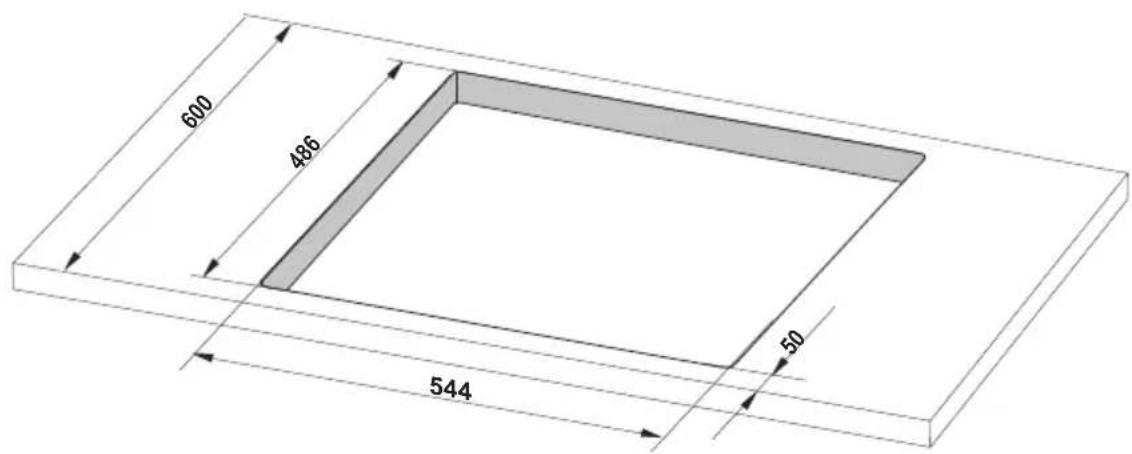

• Réaliser l'emplacement (l'orifice) dans la table du meuble selon les dimensions indiquées sur le dessin (des. A).
• Laisser un espace libre d'au moins 80mm sous la plaque céramique. Raccorder la plaque à l'aide d'un câble électrique, conformément au schéma joint.
• Choisir le diamètre du câble selon la puissance de la plaque (cela doit être effectué par un technicien qualifié).
• Vérifier si le joint n'a pas de défauts et s'il est bien ajusté à la plaque*.
• Nettoyer la table de travail, placer la plaque dans l'ouverture et presser contre la table.

PBF..., PBP...

Fig. A

1 - table top 2 - plaque de cuisson 3 - ceramic plate

Ce produit, en fin de vie, ne doit pas être éliminé avec les déchets ménagers, il doit être remis au point de collecte des appareils électriques et électroniques usagés. Cette information est indiquée par le symbole apposé sur le produit, le mode d'emploi et l'emballage.

Les matériaux sont recyclés conformément aux marquages apposés. Grâce à la réutilisation des matériaux ou d'autres formes d'utilisation des appareils usagés, vous contribuez de façon considérable à la protection de notre environnement.

Pour de plus amples informations sur le lieu de collecte des appareils usagés, veuillez contacter les services de votre commune.

Attention!

Vous pouvez commencer à utiliser l'appareil après avoir lu et compris la présente notice. L'appareil a été conçu uniquement pour être un appareil de cuisson. Toute autre forme d'utilisation de l'appareil (par exemple en tant que chauffage) n'est pas conforme à son usage et peut constituer un danger. Le fabricant se réserve le droit d'introduire des modifications qui n'ont pas d'impact sur les fonctions de l'appareil.

1. Caractéristiques techniques

• Tension nominale des éléments chauffants ~230V, 50 Hz
• Puissance max. 6,8 kW (version la plus large)
• Dimensions 592 x 522 x 48
• Poids 7,8 kg

La plaque peut être commandée à partir du tableau de commande ou à partir du four.

Certains modèles de la plaque peuvent être équipés de foyers de cuisson :

• Poêle 145 × 250 normal (1800 W) ou HiLight (2000 W)
• Foyer de cuisson large 180 / 120 normal (1700 W) ou HiLight (1700 W) Foyer de cuisson large 210 / 120 normal (2100 W) ou HiLight (2200 W)

2. Conseils pratiques

La plaque céramique est résistante aux chocs thermiques, on peut y placer des récipients chauds et froids. Ne pas placer de grandes et lourdes casseroles occupant plus d'un foyer comme par exemple les marmites. La plaque céramique est très sensible aux chocs ponctuels, par exemple les impacts de salière, de bouteilles avec condiments ou autres petits objets durs.

Lors de l'utilisation de la plaque céramique, suivre les consignes suivantes :

• Ne pas allumer le foyer si aucun récipient n'est placé dessus,
• Placer uniquement des casseroles à fond propre et sec,
• Éliminer immédiatement les résidus de sucre et d'autres alimentés (par exemple les comptes), et si cela est possible, même à l'état chaud, car le sucre réagit rapidement au contact de la plaque céramique et peut provoquer des dommages irréparables,
• Ne préparer aucun plat dans des recipients aluminium, feuilles d'aluminium ou récipients en plastique, sur la plaque céramique.
• Veiller à ce que la plaque céramique ne soit pas rayée, par exemple par des récipients à arêtes vives.
• Ne pas placer d'objets en plastique sur la plaque comme par exemple de petites cuillères ou fourchettes, etc.

N'utiliser que des casseroles avec couvercles. Veiller à ce que les couvercles ne dépassent pas les bords des casseroles, pour que la condensation ne coule pas sur la plaque,

• Si vous constatez des rayures profondes ou des fissures, débranchez immédiatement la plaque de l'alimentation électrique et contactez le service clientèle.
• Ne pas laisser les enfants jouer avec l'appareil.
• Cet appareil ne peut pas être utilisé par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées (y compris les enfants), ou qui ne connaissent pas l'appareil, sauf si elles utilisent l'appareil sous surveillance ou conformément au mode d'emploi de l'appareil transmis par la personne responsable de la sécurité.

Important!

Une bonne casserole permet d'économiser de l'énergie. Une casserole bien adaptée doit avoir un fond épais et plat, et son diamètre doit correspondre au diamètre du foyer de cuisson, car cela garantit la meilleure transmission de la chaleur.

3. Indicateur de la température des foyers de cuisson

Dans la partie avant de la plaque céramique, ont été placés 4 indicateurs (le plus souvent invisibles), chacun correspond à un foyer de cuisson, ils s'allument quand la température du foyer de cuisson dépasse 50°C. Cela permet d'exploiter complètement la chaleur accumulée, par exemple pour réchauffer les plats ou garder la chaleur des plats, et cela évite en même temps la brûlure des plats car le foyer de cuisson éteint reste encore très chaud.

4. Nettoyage de la plaque céramique

Nettoyer la plaque régulièrement après chaque utilisation, quand elle est encore chaude, si possible. Ne pas laisser se former la saleté tenace ni le brûlé.

• éliminer les petites taches qui ne collent pas à l'aide d'un chiffon doux,
• éliminer les taches tenaces à l'aide d'un racloir spécial pour les plaques céramiques, veiller à ne pas rayer la plaque. (le racloir est équipé d'une lame de rechange /dessin/)

Dessin

En cas de formation de dommages causés par du sucre ou des plats à haute contenance de sucre, toujours, ou au moins avant chaque préparation de plats de ce type, essuyer la plaque avec un produit nettoyant spécial pour plaques céramiques ou récipients en acier. Ce produit ne nettoie pas seulement, mais forme une couche de protection d'huiles de silicone.

5. Connexion au tableau de commande

La connexion de la plaque au panneau de commande ou au four est assurée par un groupe de câbles avec fiches. L'ensemble des câbles est marqué par les couleurs blanche, verte, bleue, noire, jaune. La connexion se fait par le branchement de la fiche du câble d'une couleur dans la prise de la même couleur du tableau de commande ou du four.

6. Montage de la plaque

• La table de travail doit être d'une épaissiur de 28 à 40 mm et la profondeur d'au moins 600 mm. Elle doit être plane et horizontale. La table de travail doit être étanche du côté du mur pour éviter la pénétration d'eau et de l'humidité.
• La distance entre le bord de l'orifice (de l'ouverture) et le bord de la table de travail doit être d'au moins 60 mm à l'avant et de 50 mm à l'arrière.
• Les surfaces des meubles où est encastré l'appareil doivent être revêtues et les colles utilisées doivent être résistante à la température de 100°C. Si ces conditions ne sont pas respectées, la surface peut se déformer et le revêtement peut se décoller.
• Les bords de l'orifice (de l'ouverture) doivent être protégés par un produit résistant à l'humidité et protégeant contre le gonflement.
• Préparer l'orifice dans la table de travail selon les dimensions indiquées sur le Dessin 1.
• Laisser sous la plaque un espace libre d'au moins 80 mm, pour garantir une circulation d'air correcte et éviter la surchauffe des éléments autour du foyer de cuisson.
