Typ produktu	Zabudovateľná sklokeramická varná doska
Značka	Amica
Model	EC 742 100 C
Rozmery (Š x H x V)	592 x 522 x 48 mm
Čistá hmotnosť	7,8 kg
Elektrické napájanie	230 V ~ 50 Hz
Maximálny celkový výkon	6,8 kW
Počet varných zón	4 varné zóny
Typy varných zón	2 normálne varné zóny (Ø145 a Ø180) + 2 dvojité varné zóny (Ø180/120 a Ø145x250)
Výkon varných zón	1200 W (Ø145), 1800 W (Ø180), 1700 W (dvojitá Ø180/120), 2000 W (dvojitá Ø145x250)
Indikátor zvyškového tepla	Áno, pre každú varnú zónu (rozsvieti sa pri >50°C)
Ovládanie	Ovládací panel alebo ovládanie cez rúru
Detská poistka	Nešpecifikované, ale odporúča sa dohľad
Materiál povrchu	Sklokeramika odolná voči tepelným šokom
Čistenie	Jemná handrička na ľahké škvrny; špeciálna škrabka na odolné škvrny; špecifický čistiaci prostriedok na zvyšky cukru
Inštalácia	Zabudovateľná do pracovnej dosky s hrúbkou 28 až 40 mm, minimálna hĺbka 600 mm; voľný priestor pod doskou aspoň 80 mm
Pripojovací kábel	Sada káblov so zástrčkami (biela, zelená, modrá, čierna, žltá)
Údržba	Čistiť po každom použití; vyhnúť sa spálenému cukru; nepoužívať parný čistič
Opraviteľnosť	V prípade praskliny alebo hlbokého škrabanca odpojte a kontaktujte zákaznícky servis
Dôležité bezpečnostné pokyny	Nepoužívať ako vykurovanie; sledovať varenie; nehaste oheň vodou; neukladať predmety na dosku

Často kladené otázky - EC 742 100 C AMICA

Aké typy hrncov môžem používať na varnej doske Amica EC 742 100 C?

Používajte hrnce s hrubým, rovným a čistým dnom, ktorého priemer zodpovedá priemeru varnej zóny. Vyhnite sa nádobám z hliníka, plastu alebo hliníkovej fólie.

Ako čistiť sklokeramickú varnú dosku bez poškriabania?

Na ľahké škvrny použite jemnú handričku. Na odolné škvrny použite špeciálnu škrabku na sklokeramiku (s náhradnou čepeľou). Vyhnite sa abrazívnym špongiám.

Čo robiť v prípade škrabanca alebo praskliny na doske?

Okamžite odpojte spotrebič a kontaktujte zákaznícky servis. Dosku nepoužívajte, kým nie je opravená.

Môžem použiť varnú dosku na vykurovanie miestnosti?

Nie, spotrebič je určený výhradne na varenie. Akékoľvek iné použitie je nebezpečné a nie je v súlade s určením.

Ako zistím, či je varná zóna po použití ešte horúca?

Každá varná zóna je vybavená indikátorom zvyškového tepla, ktorý sa rozsvieti, keď teplota presiahne 50°C. Nedotýkajte sa varnej zóny, kým indikátor svieti.

Aký je celkový výkon varnej dosky?

Maximálny celkový výkon je 6,8 kW (pre najširšiu verziu). Jednotlivé varné zóny sa pohybujú od 1200 W do 2000 W.

Ako nainštalovať varnú dosku do pracovnej dosky?

Vyrežte otvor s uvedenými rozmermi (592 x 522 mm). Pracovná doska musí mať hrúbku 28 až 40 mm a hĺbku najmenej 600 mm. Pred zabudovaním pripevnite dodané tesnenie pod dosku.

Čo robiť, ak sa na dosku prilepí spálený cukor?

Okamžite odstráňte zvyšky cukru, aj za horúca, pretože môžu nenávratne poškodiť sklokeramiku. Použite špeciálnu škrabku a potom špecifický čistiaci prostriedok.

Môžu deti používať tento spotrebič?

Deti mladšie ako 8 rokov sa nesmú približovať k spotrebiču bez dozoru. Deti staršie ako 8 rokov ho môžu používať len pod dohľadom dospelej osoby.

Môžem na čistenie varnej dosky použiť parný čistič?

Nie, používanie parných čističov je zakázané, pretože môžu poškodiť spotrebič.

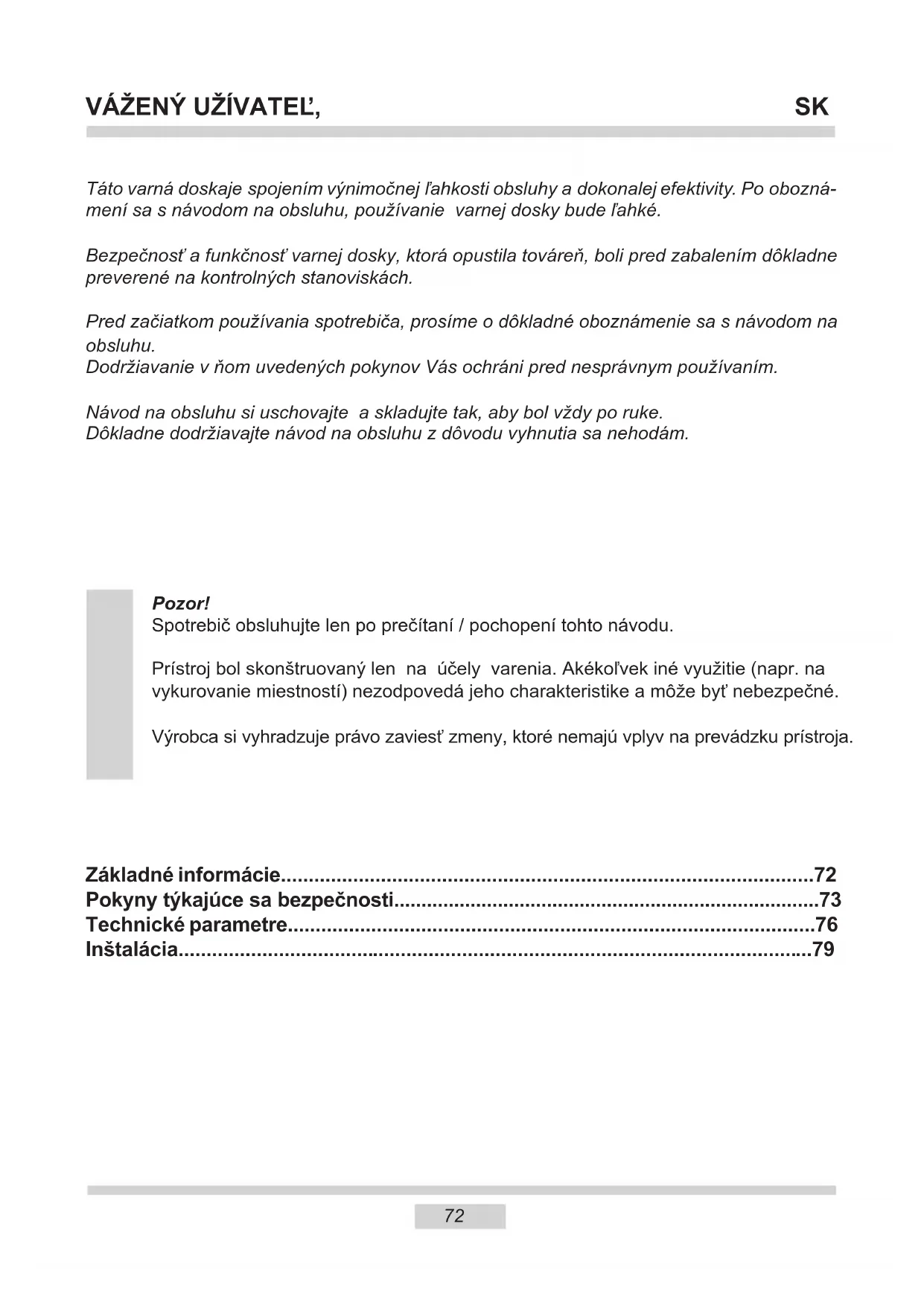

NÁVOD NA OBSLUHU EC 742 100 C AMICA

Bezpečnost' a funkčnost' varnej dosky, ktorá opustila továren, boli pred zabalením dōkladne preverené na kontrolnéch stanoviskák.

Pred začiatkom používania spotrebica, prosíme o dokladné oboznámenie sa s námodom na obšluhu.

Dodržiavanie v nom uvedenych pokynov Vás ochráni pred nesprávnym použivaním.

Vyrobca si vyhradzije przyvo zaviest' zmeny, ktoré nemajú vplyv na prevádzku prístroja.

Zakladne informacia 72

Pokyny tykajuce sa bezpečnosti. 73

Pozor: Spotrebič a jeho dostupné Časti su počas používania horůce. Možnosti dotknutia výhrevnych prvkov musí byt' venovaná mimoriadna pozornost'. Detom mladším ako 8 rokov nie je dovolné približovat' sa k spotrebiču, iba ak budú pod stálym dozoram.

Tento spotrebič nie je určený pre používanie det'mi mladšimi aka 8 rokov a osobami so zniženými fyzickými, zmyslovými alebo mentalnymi obmedzeniami, Či bez praktických skúseností a vedomostí, pokial' nie je zaistený ich dohlad a instruktáž zodpovednou osobou, ktorá zarucićich bezpečie. Venujte pozornost' det'am, aby si so spotrebičom nehrali. Činnosti v oblasti Čistenia a konzervácie nemóžu vykonávat deti ponechané bez dozoru.

Pozor: PrípravaPokrmov na varnej doske s použitím tuku bez dozorumözebyt'nebezpečné a moze spôsobit'požiar.

NIKDY nehaste othen vodou. Vypnite spotrebič a prikryte plamen napr.Pokryvkou alebo nehorl'avoudekou.

Pozor: Nebezpečenstvo požiaru: nahromadte veci potrebné k vareniu na ploche.

Odporučame nenechávat' na povrchu dosky kovové predmety ako nože, vidlicky, lyžice a pokrievky, ako aj hliníkovú fóliu pretože sa možu stat' horuce.

Po použití vypnite výhrevné element varnej dosky vypínačom a nespoliehajte sa na udaje detektoru riadu.

Spotrebicne neovladajte vonkajšimi hodinami alebo nezávislým systémom dial'kového ovladanie.

Načistenie spotrebica nepoužívajte zariadenia prečistenie parou.

Pozor: Vždy dohliadajte na varenie. Ak varenie trvá krátko, dohliadajte na neho celý Čas.

Pozor: Používajte iba kryty dosky navrhnuté vyrobcom zariadenia, alebo ktoré vyrobca zariadenia v užívatelskej príručke odporúča ako vchodné. V opac-nom pripline, pri používaní nevhodných krytov, moze dôjst' k urazu alebo nehode.

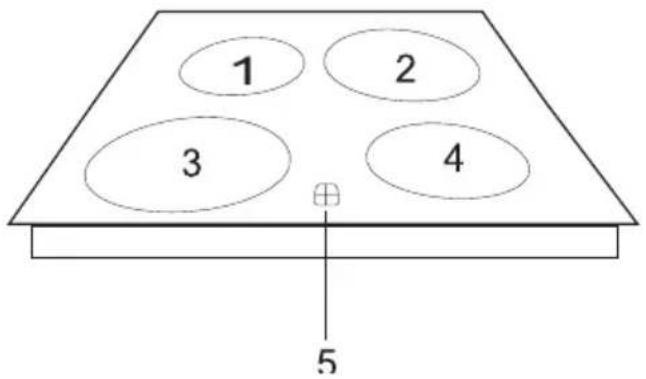

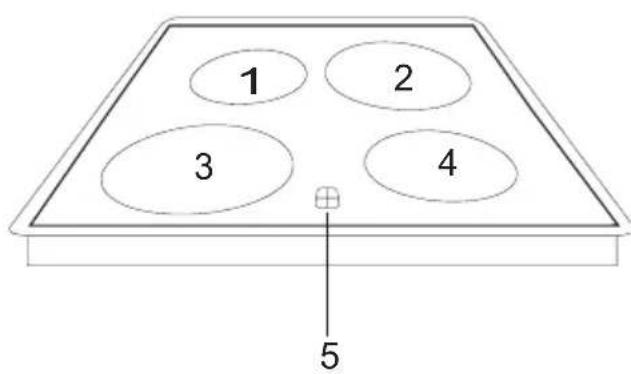

1.4-Varna zona 145 obycajna (1200 W) alebo HiLight (1200 W)

2-Varna zona 210 obycajna (2100 W) alebo HiLight (2300 W)

3-Varná zónica Ø180 obyčajná (1700 W) alebo HiLight (1800 W)

Tento vyrobok sa po skončeni jeho používania nesmie vyhodit' spolu s iným komunálnym odpadom, musi sa odovzdat' do prislušného zberného miesta opotrebovanych elektrických a elektronickích zariadení. Informuje o tom symbol, ktorý je uvedeny na vyrobku, v príručke alebo na obale.

Suroviny sa možu spracovávat podla označenia. Vdaka opakovanému použitiu materiálov alebo iným formám vyuzitia opotrebovanych zariadení vyznamne prispievtate k ochraneŽivotného prostredia.

Informação o príslušnom zbernom mieste použitych zariadení poskytuje miestny obecný/ mestský urad.

Doležite!

Toto zariadenie mozte zachat' pouzivat' a z vtedy, ked'sa oboznamite s touto prisuckou a pochopite ju.

Zariadenie je navrhnuté a vyrobené vyhradne aka zariadenie na varenie. Každé iné použitie (napr. ohrievanie miestnosti) je nezhodné s jeho určením a moze byt' nebezpečné. Vyrobca si vyhradzuje pravo zavádzat zmeny, ktoré nemajú vplyv na používanie zariadenia.

Doska sa ovláda prostrednictvom ovladacieho panelu dosky alebo rúry.

Jednotlivé modely varn'ych dosiek možu mat' nasledovné varné zony:

• Na panvice 145× 250 obychajna (1800 W) alebo HiLight (2000 W)
• Siroka varna zona 180 / 120 obycajna (1700 W) alebo HiLight (1700 W)
• Siroka varna zona 0210/120 obycajna (2100 W) alebo HiLight (2200 W)

2. Praktické tipy

Pri používani keramicickej dosky dodržiavajte nasledovné zásady:

• Varnú zónu nezapínajte, kéd'nie je na nej položéný hrniec.
• Hrnce musia mat' cisté aSuché dno.

• Drobné nečistoty z cukru a potravín (napr. z ovocného kompótu) okamžite vyčistite, ak je to možné ešte vtedy, kěd'su horúce, v opačnom pripademozu reagovat's povrchom varnej dosky a može dojst'k nezvratnému poskodeniu.

• Nevarte potraviny zabalene v alobale, v hlinenych alebo v plastovych nadobach.

• Keramickú dosku neškrabte napr. Špinavým príborom s ostrými hranami.
• Na dosku nekladte plastové predmety, napr. malé príbory ap.

Hrnce pouzivajte sPokrievkami. Pokrievky nesmú vystávat mimo obrys hrnca, aby na dosku nekvapkala voda.

• V pripe, ak sa na keramickej varnej doske objavia hlboké rysy alebo puknutia, zariadenie okamžite prestaţe používat' a bezodkladne kontaktuite servis.
• Davajte pozor na deti, aby sa so zariadenim nehrali.
• Toto zariadenie nie je urcené na použivanie osobami (vrátane deti) s obmedzynymi fyzickymi, senzorickymi a Rozumovymi schopnostami, ako aj osobami, ktoré nemajú dostatočné vedomosti a skusenosti s použivanim zariadení takého typu, ibaže budú pod neustálym dohladom, alebo ak budú predtým príslušne preskolené ako sa toto zariadenie používa osobou, ktorá zodpovedá za ich bezpečnost'.

Doležite!

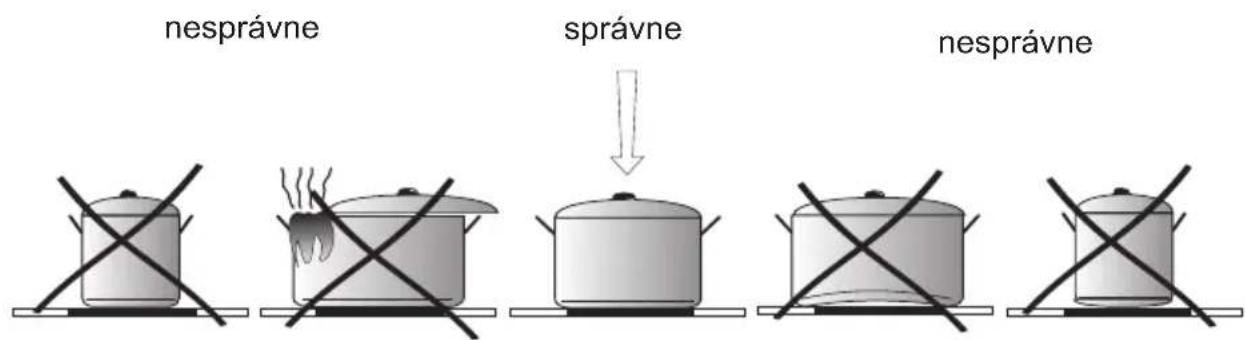

Použivanie vchodnych hrncov znižuje spotrebu energia. Vhodný hrniec musí mat' ploché a solidne dno, a jeho priemer musí zodpovedat priemeru varnej zony, takým spôsobom sa teplo lepsie odovzdáva.

Ak teplota varnej zony presahuje 50^ , ukazovatel' zvyskového tepla svieti. Zasvieteny uka-zovatel' zvyskového tepla upozornuje obsluhujúcu osobu pred priadnám dotknutim horucej varnej zony.

Po vypnuti danej varnej zony, prblizne 5 až 10 minutach ma este nahromadenu tepelnu energiu, ktorá sa da vchodne vyuzit, napr. na zohriatie alebo udrzanie teploty Jedla bez nutnosti zapinat danú varnu zónu.

4. Čistenie keramicickej dosky

Dosku Čistite pravidelne po každom použiti, majlepsie ked je este teplá. Nedovolte, aby sa varná doska prilis silno zašpinila, alebo aby sa na povrchu dosky pripalili zvyšky.

• drobné, nelepiace sa necistoty umyte vlhkou handričkou,
• văčsia, lepiace sa necistoty odstrańupe špecialnym skrabákom na keramické dosky; keramickú dosku poças cistenia neškrabte. (Skrabák má vymenitel'nú Čepel' (pozri obrázok)

Obrázok

V prípade znečistenia dosky kukrom alebo Jedla s vysokým obsahom kukru, vždy, a aspon pred varením takého Jedla, keramickú dosku pretrite špecialnym prostriedkom na umývanie keramickych dosiek alebo oceřových povrchov. Taký prostriedok nielen Čistí, ale tiež chrani povrch vytvárajúc vrstvu silikónového oleja.

5. Pripojenie k ovladaciemu panelu

Varnú dosku pripojte k ovladaciemu panelu rúry káblovým zväzkom s konektormi. Vodiče su označene farbami (biela, zelená, modrá, cierna, Žlá). Konektor (kábloveho zväzku) prislušnej farby pripojte k portu takej istej farby ovladacieho panela.

6. Montáz

Kuchynska doska by mala mat hrubku od 28 do 40~mm , sirku aspon 600 mm, a musi byt polozena vodorovne. Skara medzi kuchynskou doskou a stenou musi byt nalezite utesnena,aby cz nu nemohli pretiect kvapaliny ani preniknut vlhkost.
Vzdialenost medzi hranou otvoru a hranou kuchynskej dosky musi byt minimalne 60 mm spedu a 50 mm vzadu.
Kuchynsky nabytok urceny na vstavané zariadenia musia mat'vrchu vrstvu, aka aj lepidlo, odolnévoči teplate do 100^ .To predchadza pripadnej deformáci povrchu alebo odlepeniu vrchnej vrstvy.
- Hrany vyrezaného otvoru náležite zabezpečte vchodnymi tesniacimi prípravkami, aby ste zabránili napúčaniu následkom prenikania vlhkosti.

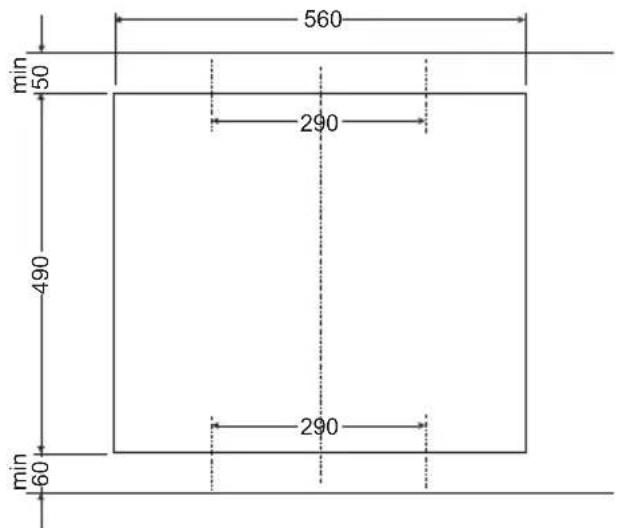

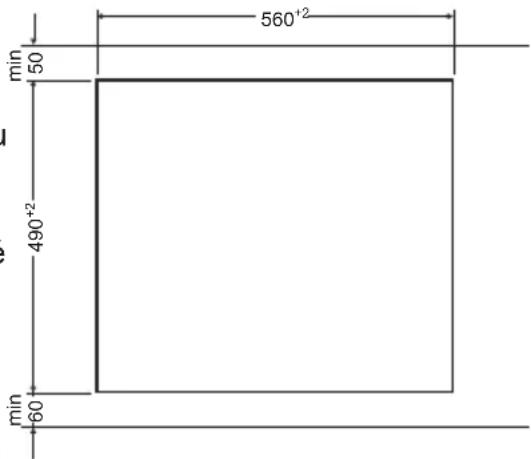

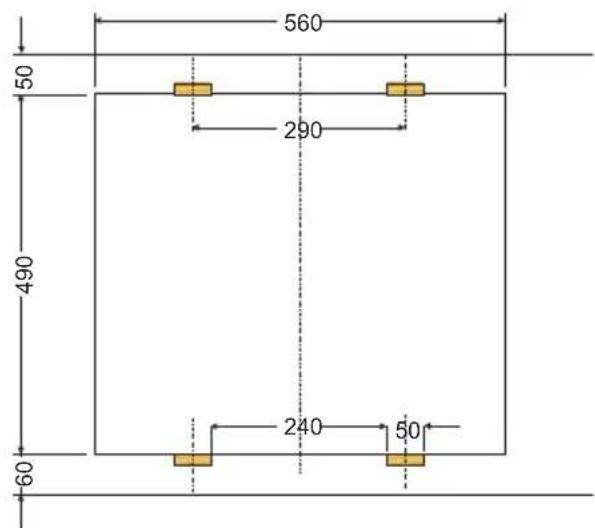

- Otvor v kuchynskej doske musi mat také rozmery, aké su uvedené na obr. 1.
- Pod kuchynskou doskou musi byt' aspon 80 mm priestoru, aby bol zabezpečená správná cirkulácia vzduchu, a aby sa neprehrievali privky okolo varnej zony.

1

Montáž tesnenia

V závislosti od modelu, bolo tesnenie namontovane vyrobcom (obr. 1)

Ak tesnenie nebolo namontovane vyrobcom, postupujte podla nizsie uvedenych pokynov: Pred instalaciou spotrebica do otvoru v pracovnej doske musite na spodnu stranu dosky nainstalovat tesnenie dodané s vyrobkom (obr. 2).

Pre tento krok, najskôr odstránte ochrannú fóliu z tesenia a následne ho prilepte co najblžšie k okraju varnej dosky (obr. 3,4).

Vstavenie spotrebica bez tesnenia je zakazane.

Vložte varnú dosku do otvoru kuchynskej doske, umiestnite ju v otvore symetricky tak, aby škáry medzi varnou doskou a okrajom kuchynskej dosky boli zo vsetkych strán rovnaké (obr. 5).

Instalácia dosky - uchyt PG4*

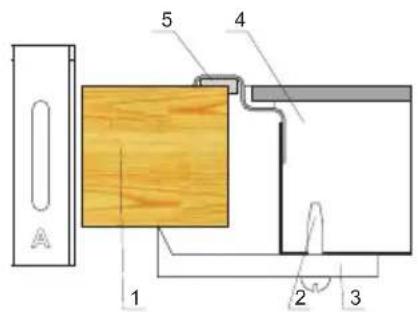

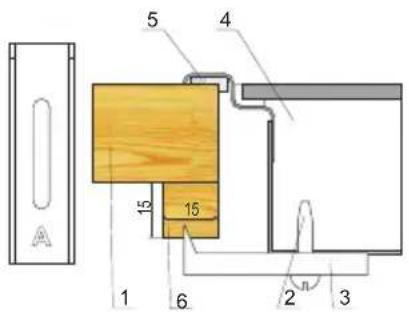

• V pripe de pracovnej dosky hrubky 38 mm pouzite pre pripevnenie varnej dosky 4 prichytky "A". Sposob montaze je predstaveny na obr. 2 a 3. V pripe de pracovnej dosky hrubky 28 mm okrem prichytiek "A" je potrebné dodatkovo pouzit 4 drevené hranoly s Rozmermi 15x15x50 mm. Sposob montaze je predstaveny na obr. 4 a 5.
• Skontrolujte, Či tesnenie dokladne prilieha k varnej doske.
  L'ahko priskrutkujte prfchytky zospodu varnej dosky.
• Očistěte pracovné dosku, vložte varnú dosku do otvoru a pritlačte ju do pracovnej dosky.
• Nastavte prichytky kolmo k hrane varnej dosky a dokladne je priskrutkujte.

(2)

1. pracovná doska
2. skrutka
3. pripevnujuci uchyt
4. varná doska
5. tesnenie dosky

(4)

1. pracovná doska
2. skrutka
3. pripevnujuci uchyt
4. varná doska
5. tesnenie dosky

(3)

• v niektorych modeloch je tesnenie prilepené do dosky.

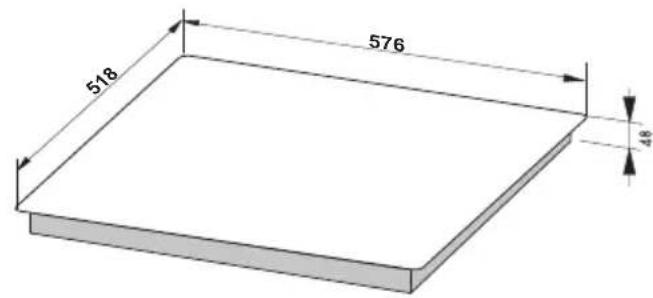

Montáž v kuchynskej doske PB*4V*0...

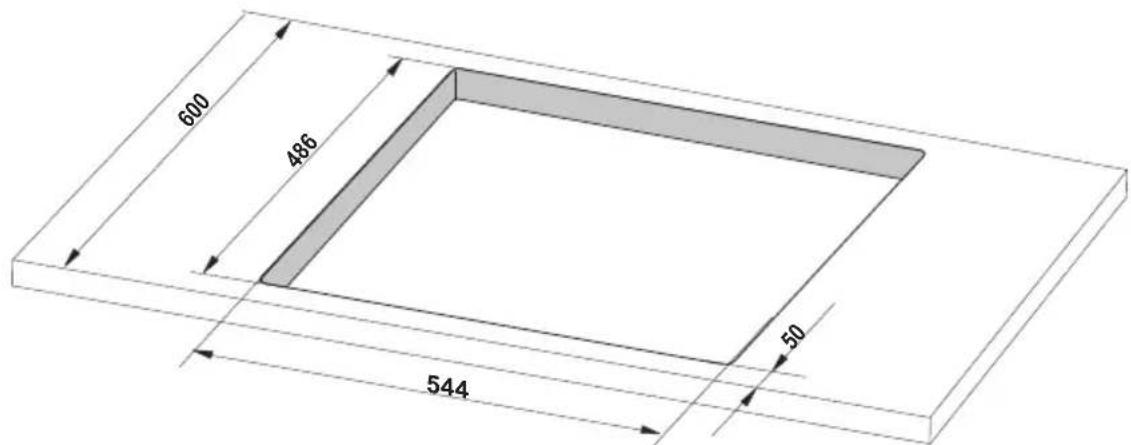

V kuchynskej doske vypilte otvory s takymi Rozmermi, aké su predstavené na obrázku (obr. A).
- Minimálny priestor pod doskou je 80 mm.
- Varnú dosku pripojte k el. napatiu v sulade s pripojenou schémou.
- Použite káble s vhodnám priemerom podla vykonu varnej dosky (mõze to urobit' iba oprávné technik).
- Skontrolujte tesnenie varnej dosky, Či nie je poskodené a Či je správné založené*
Vycistite kuchynsku dosku a varnu dosku vlozte do otvoru a zatlachte.

Obr. A

PBF..., PBP...

1 - Kuchynska doska
2 - Tesnenie dosky
3 - keramická doska

---
