Marque	Hitachi
Modèle	H 65SD2
Type de produit	Marteau perforateur (marteau de démolition)
Tension d'alimentation	120 V, 60 Hz, monophasé
Courant nominal	10,8 A
Nombre de percussions à pleine charge	1400 /min
Poids	40,8 lbs (18,5 kg)
Type de moteur	Moteur série monophasé à collecteur
Double isolation	Oui (Conception à double isolation)
Applications principales	Broyage du béton, burinage, rainurage, coupe de barres, enfoncement de pieux, installation de tuyautage et câblage, travaux de génie civil

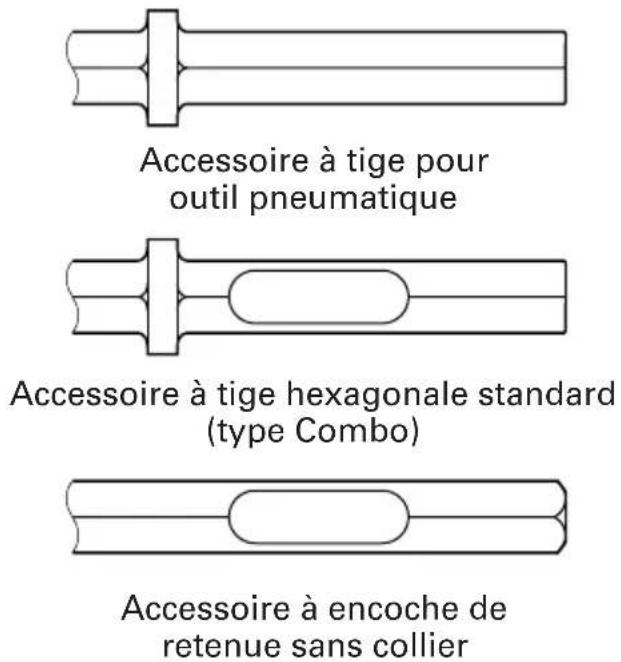

Type de tige d'accessoire	Tige pour outil pneumatique, tige hexagonale standard, tige à encoche de retenue sans collier
Accessoires standard	Boîte (code 314179)
Accessoires en option	Broyage, rainurage, coupe d'asphalte, puisage, graisse pour marteau
Entretien	Remplacement des balais carbone (n° 86), remplacement de graisse périodique, inspection des vis et de la tige de retenue
Réparabilité	Réparations exclusivement par un centre de service agréé Hitachi avec pièces d'origine
Équipement de sécurité requis	Lunettes de protection, protections auditives, masque anti-poussière, chaussures de sécurité, gants adaptés

FOIRE AUX QUESTIONS - H 65SD2 HITACHI

Quelle est la tension d'alimentation du Hitachi H 65SD2 ?

Le marteau perforateur H 65SD2 fonctionne sur une alimentation secteur de 120 V, 60 Hz monophasé. Vérifiez que votre source correspond à la plaque signalétique.

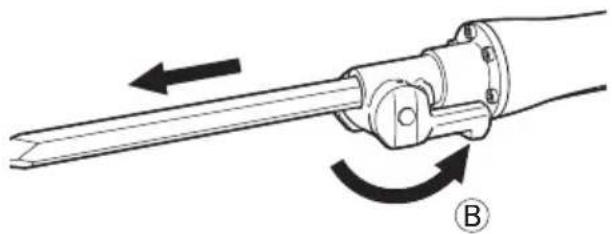

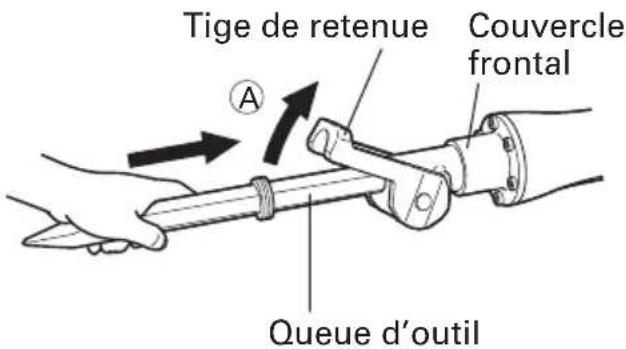

Comment installer un accessoire sur le marteau H 65SD2 ?

Assurez-vous que l'outil est débranché. Nettoyez la tige de l'accessoire et graissez-la. Placez la tige de retenue en position ouverte, insérez l'accessoire dans l'orifice hexagonal, puis replacez la retenue en position de serrage. Tirez sur l'accessoire pour vérifier qu'il est bien fixé.

Quel type de graisse utiliser pour le Hitachi H 65SD2 ?

Utilisez exclusivement la Graisse A pour marteau Hitachi (réf. 980927 en boîte de 500 g, 308471 en tube de 70 g ou 981840 en tube de 30 g). Une graisse inadaptée peut endommager l'outil.

Comment changer les balais carbone du H 65SD2 ?

Débranchez l'outil. Retirez le couvercle du balai en dévissant la vis (M4×8). Remplacez les balais usés par des balais d'origine Hitachi n° 86. Remettez le couvercle et serrez fermement la vis. Vérifiez que les balais coulissent librement.

Quelle est la fréquence de remplacement de la graisse ?

Remplacez la graisse en même temps que les balais carbone. Si vous utilisez l'outil intensivement, surveillez le niveau de graisse lors de l'inspection périodique. Un excès de graisse peut nuire au fonctionnement.

Quels équipements de protection sont obligatoires ?

Portez toujours des lunettes de protection conformes à la norme ANSI Z87.1, un casque anti-bruit, un masque anti-poussière pour les particules fines, des gants adaptés et des chaussures de sécurité.

Le marteau H 65SD2 peut-il être utilisé pour percer ?

Non, ce modèle est un marteau de démolition conçu pour le broyage, le burinage et le rainurage du béton. Il n'est pas adapté au perçage. Utilisez-le uniquement pour les applications spécifiées dans la notice.

Que faire si le marteau ne démarre pas ?

Vérifiez d'abord que la prise est bien branchée et que le cordon n'est pas endommagé. Assurez-vous que l'interrupteur est en position OFF avant de brancher. Si le problème persiste, le moteur peut être en surcharge ou les balais carbone usés. Contactez un centre de service agréé.

Comment entretenir la tige de retenue ?

Après chaque utilisation intensive, vérifiez que la tige de retenue maintient solidement l'accessoire. Si elle est desserrée ou endommagée, confiez l'outil à un centre de service agréé pour réparation. Ne jamais utiliser avec une tige défectueuse.

Où trouver les pièces de rechange pour le H 65SD2 ?

Toutes les pièces de rechange doivent être des pièces d'origine Hitachi. Contactez un centre de service agréé Hitachi pour commander les pièces (balais, graisse, accessoires) ou pour toute réparation. Utilisez la liste des pièces fournie dans la notice.

MODE D'EMPLOI H 65SD2 HITACHI

Une utilisation incorrecte et dangereuse de cet outil motorisé peut entraîner la mort ou de sérieuses blessures corporelles! Ce mode d'emploi contient d'importantes informations à propos de la sécurité de ce produit. Prière de lire et de comprendre ce mode d'emploi avant d'utiliser l'outil motorisé. Garder ce mode d'emploi à la disponibilité des autres utilisateurs avant qu'ils utilisent l'outil motorisé.

AVANT L'UTILISATION 20

COMMENT UTILISER LE MARTEAU PIQUEUR 22

ENTRETIEN ET INSPECTION 23

ACCESOIRES 25

ACCESSOIRES STANDARD 25

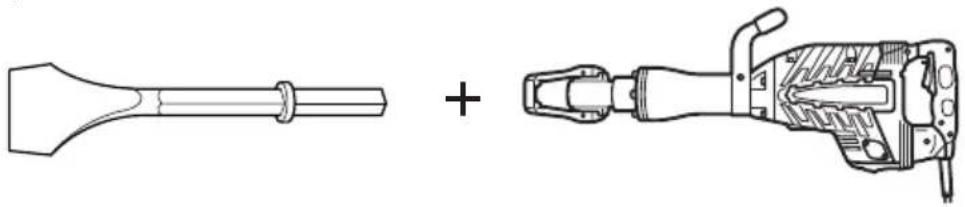

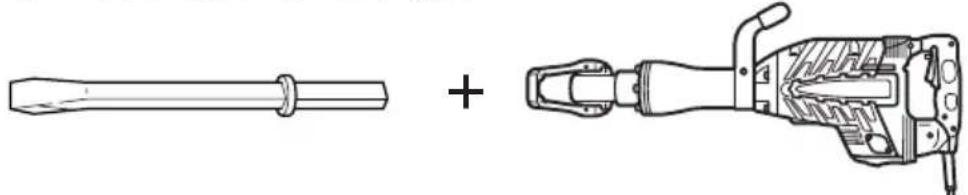

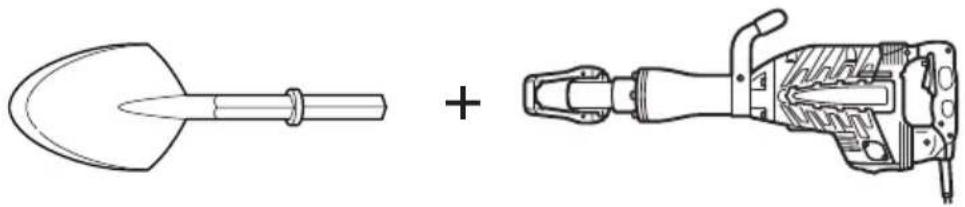

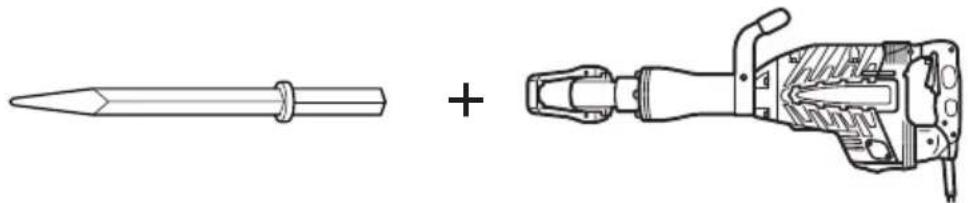

ACCESSOIRES SUR OPTION 25

LISTE DES PIECES 40

ÍNDICE

Español

Página

Lire et comprendre toutes les précautions de sécurité, les avertissements et les instructions de fonctionnement dans ce mode d'emploi avant d'utiliser ou d'entretenir cet outil motorisé.

La plupart des accidents causés lors de l'utilisation ou de l'entretien de l'outil motorisé proviennent d'un non respect des règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l'on reconnaît une situation de danger potentiel avant qu'elle ne se produise, et en observant les procédures de sécurité appropriées.

Les précautions de base de sécurité sont mises en évidence dans la section "SECURITE" de ce mode d'emploi et dans les sections qui contiennent les instructions de fonctionnement et d'entretien.

Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont identifiés par AVERTISSEMENTS sur l'outil motorisé et dans ce mode d'emploi.

NE JAMAIS utiliser cet outil motorisé d'une manière qui n'est pas spécifiquement recommandée par HITACHI.

SIGNIFICATION DES MOTS D'AVERTISSEMENT

AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner la mort ou de sérieuses blessures.

PRECAUTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entraîner de mineures et légères blessures ou endommager la machine.

REMARQUE met en relief des informations essentielles.

SECURITE

AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX CONCERNANT LES OUTILS ÉLECTRIQUES

⚠ AVERTISSEMENT:

Lire tous les avertissements de sécurité et toutes les instructions

Tout manquement à observer ces avertissements et instructions peut engendrer des chocs électriques, des incendies et/ou des blessures graves.

Conservez tous les avertissements et toutes les instructions pour vous y référer ultérieurement.

Le terme "outil électrique", utilisé dans les avertissements, se réfère aux outils électriques (câblé) ou aux outils à piles (sans fil).

1) Sécurité de l'aire de travail

a) Maintenir l'aire de travail propre et bien éclairée.
Les endroits encombrés ou sombres sont propices aux accidents.
b) Ne pas utiliser d'outils électriques en présence de liquides, gaz ou poussière inflammables, au risque de provoquer une explosion.
Les outils électriques créent des étincelles susceptibles d'enflammer la poussière.
c) Ne pas laisser les enfants et les visiteurs s'approcher de vous lorsque vous utiliser un outil électrique.
Les distractions peuvent faire perdre le contrôle.

2) Sécurité électrique

a) Les prises de l'outil électrique doivent correspondre à la prise secteur.
Ne jamais modifier la prise.
Ne pas utiliser d'adaptateurs avec les outils électriques mis à la masse.

Les prises non modifiées et les prises secteurs correspondantes réduisent les risques de choc électrique.

b) Eviter tout contact avec les surfaces mises à la masse telles que les tuyaux, radiateurs, bandes et réfrigérateurs.
Le risque de choc électrique est accru en cas de mise à la masse du corps.

c) Ne pas exposer les outils électriques à la pluie ou à des conditions humides.

Si l'eau pénètre dans l'outil, cela augmente les risques de choc électrique.

d) Ne pas utiliser le cordon à tort. Ne jamais utiliser le cordon pour transporter ou débrancher l'outil électrique.

Maintenir le cordon loin de la chaleur, de l'huile, des bords pointus ou des pièces mobiles.

Les cordons endommagés ou usés augmentent les risques de choc électrique.

e) En cas d'utilisation d'un outil électrique à l'extérieur, utiliser un cordon de rallonge adapté à un usage extérieur.

L'utilisation d'un cordon adapté à l'usage extérieur réduit les risques de choc électrique.

f) Si vous devez utiliser un outil électrique dans un endroit humide, utilisez une alimentation protégée contre les courants résiduels.

L'utilisation d'un dispositif de protection contre les courants résiduels réduit le risque de choc électrique.

3) Sécurité personnelle

a) Restez alerte, regarder ce que vous faites et usez de votre bon sens en utilisant un outil électrique.

Ne pas utiliser d'outil électrique si vous êtes sous l'influence de drogues, d'alcool ou de médicaments.

Pendant l'utilisation d'outils électrique, un instant d'inattention peut entraîner des blessures graves.

b) Utiliser un équipement de protection individuelle. Toujours porter des verres de protection.

L'utilisation d'équipements de protection tels que les masques anti-poussière, les chaussures de sécurité anti-dérapantes, les casques ou les protections auditives dans des conditions appropriées réduisent les risques de blessures.

c) Empêcher les démarrages intempestifs.

Veiller à ce que l'interrupteur soit en position d'arrêt avant de brancher à une source d'alimentation et/ou une batterie, de ramasser l'outil au sol ou de le transporter.

Transporter les outils électriques avec le doigt sur l'interrupteur ou brancher les outils électriques avec l'interrupteur en position de marche peut entraîner des accidents.

d) Retirer toute clé de sécurité ou clé avant de mettre l'outil électrique en marche.

Laisser une clé ou une clé de sécurité sur une partie mobile de l'outil électrique peut engendrer des blessures.

e) Ne pas trop se pencher. Toujours garder une bonne assise et un bon équilibre pendant le travail.

Cela permet un meilleur contrôle de l'outil électrique dans des situations imprévisibles.

f) Porter des vêtements adéquats. Ne pas porter de vêtements amples ni de bijoux. Maintenir les cheveux, les vêtements et les gants loin des pièces mobiles.

Les vêtements amples ou les cheveux longs peuvent se prendre dans les pièces mobiles.

g) En cas de dispositifs destinés au raccordement d'installations d'extraction et de recueil de la poussière, veiller à ce qu'ils soient correctement raccordés et utilisés.

L'utilisation d'un dispositif de collecte de la poussière peut réduire les dangers associés à la poussière.

4) Utilisation et entretien d'un outil électrique

a) Ne pas forcer sur l'outil électrique. Utiliser l'outil électrique adapté à vos travaux. Le bon outil électrique fera le travail mieux et en toute sécurité au régime pour lequel il a été conçu.

b) Ne pas utiliser l'outil électrique si l'interrupteur ne le met pas en position de marche et d'arrêt.

Tout outil ne pouvant être contrôlé par l'interrupteur est dangereux et doit être réparé.

c) Débrancher la prise ou retirer la batterie avant de procéder à des réglages, au remplacement des accessoires ou au stockage des outils électriques.

Ces mesures préventives de sécurité réduisent les risques de démarrage accidentel de l'outil électrique.

d) Stockez les outils électriques inutilisés hors de la portée des enfants et ne pas laisser des personnes non familiarisées avec l'outil ou ces instructions utiliser l'outil électrique.

Les outils électriques sont dangereux entre les mains d'utilisateurs non habilités.

e) Entretenir les outils électriques. Vérifier l'absence de mauvais alignement ou d'arrêt, d'endommagement de pièces ou toute autre condition susceptible d'affecter l'opération de l'outil.

Si l'outil est endommagé, le faire réparer avant utilisation.

De nombreux accidents sont dus à des outils mal entretenus.

f) Maintenir les outils coupants aiguisés et propres.

Des outils coupants bien entretenus avec des bords aiguisés sont moins susceptibles de se coincer et plus simples à contrôler.

g) Utiliser l'outil électrique, les accessoires et les mèches de l'outil, etc. conformément à ces instructions en tenant compte des conditions d'utilisation et du travail à réaliser.

L'utilisation de l'outil électrique pour des opérations différentes de celles pour lesquelles il a été conçu est dangereuse.

5) Service

a) Faire entretenir l'outil électrique par un technicien habilité à l'aide de pièces de rechange identiques exclusivement.

Cela garantira le maintien de la sécurité de l'outil électrique. lesquelles il a été conçu est dangereuse.

REGLES DE SECURITE SPECIFIQUES ET SYMBOLES

1. Porter des protections anti-bruit.

L'exposition au bruit peut engendrer une perte de l'audition.

1. Utilisez les poignées auxiliaires, si fourni avec l'outil.

Toute perte de contrôle peut entraîner des blessures.

1. Tenir les outils électriques par les surfaces de grippage lors de la réalisation d'opération où l'outil de coupe risque d'entrer en contact avec des câbles cachés ou son propre cordon. Le contact d'un outil de coupe avec un fil "sous tension" risque de mettre les parties métalliques de l'outil "sous tension" d'électrocuter l'utilisateur.

2. NE JAMAIS toucher la mèche avec des mains nues après l'utilisation.

3. NÉ JAMAIS porter de gants faits d'une matière qui risque de s'enrouler, comme du coton, de la laine, de la toile ou de la ficelle, etc.

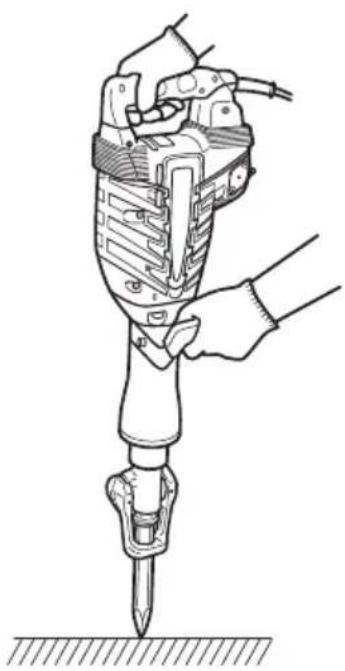

4. TOUJOURS fixer la poignée latérale et tenir le marteau de demolition solidement.

5. NE JAMAIS toucher les parties mobiles.

NE JAMAIS placer ses mains, ses doigts ou toute autre partie de son corps près des parties mobiles de l'outil.

1. NE JAMAIS utiliser l'outil sans que tous les dispositifs de sécurité ne soient en place.

NE JAMAIS faire fonctionner cet outil sans que tous les dispositifs et caractéristiques de sécurité ne soient en place et en état de fonctionnement. Si un entretien ou une réparation nécessite le retrait d'un dispositif ou d'une caractéristique de sécurité, s'assurer de bien remettre en place le dispositif ou la caractéristique de sécurité avant de recommencer à utiliser l'outil.

1. Utiliser l'outil correct

Ne pas forcer sur un petit outil ou accessoire pour faire le travail d'un outil de grande puissance. Ne pas utiliser un outil pour un usage pour lequel il n'a pas été prévu: par exemple, ne pas utiliser une scie circulaire pour couper des branches d'arbre ou des bûches.

1. NE JAMAIS utiliser un outil motorisé pour des applications autres que celles spécifiées.

NÉ JAMAIS utiliser un outil motorisé pour des applications autres que celles spécifiées dans le mode d'emploi.

1. Manipuler l'outil correctement

Utiliser l'outil de la façon indiquée dans ce mode d'emploi. Ne pas laisser tomber ou lancer l'outil.

NE JAMAIS permettre que l'outil soit utilisé par des enfants, des personnes non familiarisées avec son fonctionnement ou un personnel non autorisé.

1. Maintenir toutes les vis, tous les boulons et les couvercles fermement en place.

Maintenir toutes les vis, tous les boulons et les couvercles fermement montés. Vérifier leurs conditions périodiquement.

1. Ne pas utiliser les outils motorisés si le revêtement de plastique ou la poignée est fendu.

Des fentes dans le revêtement ou la poignée peuvent entraîner une électrocution. De tels outils ne doivent pas être utilisés avant d'être réparé.

1. Les lames et les accessoires doivent être fermement montés sur l'outil.

Eviter les blessures potentielles personnelles et aux autres. Les lames, les instruments de coupe et les accessoires qui ont été montés sur l'outil doivent être fixés et serrés fermement.

1. Garder propres les évents d'air du moteur.

Les évents d'air du moteur doivent être maintenus propres de façon que l'air puisse circuler librement tout le temps. Vérifier les accumulations de poussière fréquemment.

1. Utiliser l'outil motorisé à la tension nominale.

Utiliser l'outil motorisé à la tension spécifiée sur sa plaque signalétique.

Si l'on utilise l'outil motorisé avec une tension supérieure à la tension nominale, il en résultera une rotation anormalement trop rapide du moteur et cela risque d'endommager l'outil et le moteur risque de griller.

1. NE JAMAIS utiliser un outil défectueux ou qui fonctionne anormalement.

Si l'outil n'a pas l'air de fonctionner normalement, fait des bruits étranges ou sans cela paraît défectueux, arrêter de l'utiliser immédiatement et le faire réparer par un centre de service Hitachi autorisé.

1. NE JAMAIS laisser fonctionner l'outil sans surveillance. Le mettre hors tension.

Ne pas abandonner l'outil avant qu'il ne soit complètement arrêté.

1. Manipuler l'outil motorisé avec précaution.

Si un outil motorisé tombe ou frappe un matériau dur accidentellement, il risque d'être déformé, fendu ou endommagé.

1. Ne pas essuyer les parties en plastique avec du solvant.

Les solvants comme l'essence, les diluants, la benzine, le tétrachlorure de carbone et l'alcool peuvent endommager et fissurer les parties en plastique. Ne pas les essuyer avec de tels solvants. Essuyer les parties en plastique avec un chiffon doux légèrement imbibé d'une solution d'eau savonneuse et sécher minutieusement.

21. TOUJOURS

porter des lunettes de protection qui respectent les dernières révisions du Standard ANSI Z87.1.

1. TOUJOURS vérifier s'il y a des objets encastrés, par exemple des fils électriques. Le fait de toucher avec l'outil un fil ou un câble électrique sous tension risque de provoquer une décharge électrique. Avant l'utilisation, vérifier s'il y a des objets dissimulés, par exemple des câbles électriques, dans le mur, le plancher ou le plafond.

23. Définitions pour les symboles utilisés sur cet outil

V ...... volts

Hz ...... hertz

A ...... ampères

n°...... vitesse sans charge

W......watt

☐...... Construction de classe II

---/min ..... tours par minute

\~...... Courant alternatif

DOUBLE ISOLATION POUR UN FONCTIONNEMENT PLUS SUR

Pour assurer un fonctionnement plus sûr de cet outil motorisé, HITACHI a adopté une conception à double insolation. "Double isolation" signifie que deux systèmes d'isolation physiquement séparés ont été utilisés pour isoler les matériaux conducteurs d'électricité connectés à l'outil motorisé à partir du cadre extérieur manipulé par l'utilisateur. C'est pourquoi, le symbole "☐u les mots "Double insulation" (double isolation) apparaissent sur l'outil motorisé ou sur la plaque signalétique.

Bien que ce système n'ait pas de mise à terre extérieure, il est quand même nécessaire de suivre les précautions de sécurité électrique données dans ce mode d'emploi, y-compris de ne pas utiliser l'outil motorisé dans un environnement humide.

Pour garder le système de double isolation effectif, suivre ces précautions:

Seuls les CENTRES DE SERVICE AUTORISES HITACHI peuvent démonter et remonter cet outil motorisé et uniquement des pièces de rechange HITACHI garanties d'origine doivent être utilisées.

Nettoyer l'extérieur de l'outil motorisé uniquement avec un chiffon doux légèrement imbibé d'une solution savonneuse et essuyer minutieusement. Ne jamais utiliser des solvants, de l'essence ou des diluants sur les parties en plastique; sinon le plastique risquerait de se dissoudre.

CONSERVER CES INSTRUCTIONS

ET

LES METTRE A LA DISPOSITION DES AUTRES UTILISATEURS

ET

PROPRIETAIRES DE CET OUTIL!

DESCRIPTION FONCTIONNELLE

REMARQUE:

Les informations contenues dans ce mode d'emploi sont conçues pour assister l'utilisateur dans une utilisation sans danger et un entretien de l'outil motorisé.

NE JAMAIS utiliser ni entreprendre une révision de l'outil sans avoir d'abord lu et compris toutes les instructions de sécurité contenues dans ce manuel.

Certaines illustrations dans ce mode d'emploi peuvent montrer des détails ou des accessoires différents de ceux de l'outil motorisé utilisé.

NOM DES PARTIES

Poignée latérale Couvercle frontal Tige de retenue Carter Couvercle Bouton de blocage Gâchette Plaque signalétique

Fig. 1

SPECIFICATIONS

Moteur Moteur série monophasé à collecteur
Source d'alimentation Secteur, 120 V 60 Hz, monophasé
Courant 10.8 A
Nombre de percussions à pleine charge 1,400/min.
Poids 40.8 lbs (18.5 kg)

ASSEMBLAGE ET FONCTIONNEMENT

APPLICATIONS

Le marteau de démolition doit être utilisé pour le broyage du béton, burinage, rainurage, coupe de barres, enfoncement de pieux, installation de tuyautage et de câblage, installation de facilités sanitaires, de machinerie, d'alimentation d'eau et de drainage, travaux intérieurs, facilités de port et autres travaux de génie civil.

AVANT L'UTILISATION

1. Source d'alimentation

S'assurer que la source d'alimentation qui doit être utilisée est conforme à la source d'alimentation requise spécifiée sur la plaque signalétique du marteau de démolition.

1. Interrupteur d'alimentation

S'assurer que l'interrupteur est sur la position OFF (arrêt). Si la fiche est connectée sur une prise alors que l'interrupteur est sur la position ON (marche), le marteau de démolition démarrera immédiatement risquant de causer de sérieuses blessures.

1. Cordon prolongateur

Quand la zone de travail est éloignée de la source d'alimentation, utiliser un cordon prolongateur d'épaisseur et de capacité nominale suffisante. Le cordon prolongateur doit être aussi court que possible.

⚠ AVERTISSEMENT: Tout cordon endommagé devra être remplacé ou réparé.

1. Vérifier la prise

Si la prise reçoit la fiche avec beaucoup de jeu, elle doit être réparée. Contacter le centre de service autorisé le plus proche pour les réparations.

Si une telle prise défectueuse est utilisée, elle peut causer une surchauffe entraînant des dangers sérieux.

1. Vérification des conditions d'environnement:

Vérifier que l'état de l'aire de travail est nette, propre et conforme aux précautions.

1. Installation d'un accessoire, tel qu'une pointe à broyer, un cutter, etc.

⚠️ PRECAUTION: Pour éviter tout risque d'accident, s'assurer quel'outil est éteint ét débranché du secteur.

REMARQUE: Lorsqu'on installe des accessoires, par exemple des pointes à beton, des couteaux, etc., bien veiller à utiliser les pièces d'origine conçues par notre société.

* Il est possible de fixer des accessoires tels qu'une pointe à broyer, un cutter, etc. avec n'importe lequel des trois types de tige d'accessoire représentés ci-dessous (Fig. 2).

○Montage des outils à tige pour outil pneumatique et à tige hexagonale standard.

(1) Nettoyer la tige de l'accessoire, puis l'enduire de graisse ou d'huile de machine.

(2) Déplacer la retenue sur la position ouverte Ⓐ, et insérer l'accessoire tel qu'une pointe à broyer, un cutter, etc. dans l'orifice hexagonal du couvercle avant (voir Fig. 3).

(3) Fixer l'accessoire en place en amenant la retenue sur la position de serrage. Pour s'assurer que accessoire est monté correctement, tirer dessus (Fig. 4).

○Montage des accessoires à tige hexagonale standard et à tige à encoche de retenue sans collier.

(1) Nettoyer la tige de l'accessoire, puis l'enduire de graisse ou d'huile de machine.

(2) Déplacer la retenue sur la position ouverte Ⓐ. Aligner la tige de l'accessoire de façon que la section renrée se trouve sous la bride, et insérer l'accessoire tel qu'une pointe à broyer, un cutter, etc. dans l'orifice hexagonal du couvercle avant (voir Fig. 5).

Accessoire à tige pour outil pneumatique Accessoire à tige hexagonale standard (type Combo) Accessoire à encoche de retenue sans collier

Fig. 2

Tige de retenue Couvercle frontal Queue d'outil

Fig. 3

Queue d'outil Couvercle frontal Tige de retenue Section rentrée

Fig. 5

(3) Fixer l'accessoire en place en amenant la retenue sur la position de serrage Ⓑ. Pour s'assurer que l'accessoire est monté correctement, tirer dessus (Fig. 6).

REMARQUE: Pour retirer l'accessoire tel qu'une pointe à broyer, un cutter, etc. procéder dans l'inverse du montage.

1. Après avoir placé l'extrémité de l'accessoire, par exemple une pointe à broyer, etc. sur la surface du béton, brancher l'outil sur ON.

L'interrupteur s'enclenche lorsqu'on tire la gâchette et il se coupe quand on relâche la gâchette.

Si l'on appuie sur le bouton de blocage pendant qu'on appuie sur la gâchette de l'interrupteur, l'interrupteur reste enclenché, même si on relâche le doigt de la gâchette, ce qui est pratique pour un fonctionnement continu. Pour couper l'interrupteur, tirer à nouveau sur la gâchette; le bouton de blocage se libère.

1. Dans certains cas, il faudra frapper fortement l'extrémité de l'accessoire, par exemple une pointe à broyer, un cutter, etc. contre l'endroit à broyer pour déclencher le mouvement de frappe.

Ceci n'est pas dû à un mauvais fonctionnement du marteau de démolition. Cela signifie simplement que le mécanisme de sécurité anti-surcharge fonctionne.

1. En utilisant le poids à vide du marteau de démolition et en maintenant fermement le marteau de démolition avec les deux mains, le mouvement de recul peut être effectivement contrôlé.

Procéder avec un régime modéré; l'utilisation d'une poussée excessive pourrait réduire l'efficacité.

⚠️ PRECAUTION: Après une utilisation prolongée, le couvercle avant devient chaud. Faire attention de ne pas se brûler les mains.

⚠ AVERTISSEMENT: S'assurer de mettre l'interrupteur d'alimentation sur la position OFF et de déconnecter la fiche de la prise secteur avant l'entretien et l'inspection de la meuleuse.

1. Inspection du marteau de démolition

Etant donné que l'utilisation d'un l'accessoire tel qu'une pointe à broyer, un cutter, etc., émoussé réduira le rendement et provoquera éventuellement un manuvais fonctionnement du moteur, aiguiser ou remplacer par un nouveau dès qu'une abrasion apparaît.

1. Inspection des vis de montage

Inspecter régulièrement toutes les vis de montage et s'assurer qu'elles sont correctement serrées. Si l'une des vis était desserrée, la resserrer immédiatement.

⚠ AVERTISSEMENT: Utiliser le marteau de démolition avec des vis desserrées est extrêmement dangereux.

1. Contrôle de la tige de retenue (Fig. 2 et 3)

La tige de retenue peut devenir lâche après une utilisation intensive. Faire toujours attention qu'elle fonctionne correctement et maintient de façon sûre la tige de l'accessoire. Si des marques d'usure ou des dommages sont trouvés, amener ce marteau de démolition à un centre de service autorisé pour le faire réparer.

1. Contrôle des balais en carbone (Fig. 8)

Le moteur utilise des balais en carbone qui sont des pièces qui s'usent. Quand ils sont usés ou près de la "limite d'usure", il en résultera un mauvais fonctionnement du moteur. Quand le moteur est équipé d'un balai en carbone à arrêt automatique, il s'arrêtera automatiquement. Remplacez alors les balais en carbone par des nouveaux et ayant les mêmes numéros que ceux montré sur la figure. En outre, toujours tenir les balais propres et veiller à ce qu'ils coulissent librement dans les supports.

Limite d'usure No. du balai en carbone 86 0.28" (7 mm) 0.67" (17 mm)

Fig. 8

REMARQUE: Utiliser le balai en carbone HITACHI No. 86 indiqué sur la Fig. 8.

1. Remplacement des balais carbone (Voir la figure dans la section Nom des pièces)

Desserrer la vis (boulon à tête à cavité hexagonale M4 × 8) du couvercle et enlever ce dernier. Après avoir enlevé le couvercle du balai, on peut ôter le balai en carbone.

Après avoir remis le balai en carbone, revisser son couvercle et ensuite, refixer fermement la plaque protectice.

6. Remplacement de graisse

Ce marteau de démolition est de construction entièrement hermétique pour le protéger contre la poussière et pour éviter les fuites de lubrifiant. Ce marteau de démolition peut être utilisé sans remplissage de graisse pendant une longue période de temps. Cependant, remplacer la graisse pour ne pas écourter la durée de vie. Remplacer la graisse comme indiqué ci-dessous.

○Période de remplacement

Contrôler la quantité de graisse en fonction de la durée de remplacement de la brosse de carbone. (Voir l'élément 4 de la section ENTRETIEN ET INSPECTION.)

Se procurer la graisse chez le centre de service autorisé la plus proche.

REMARQUE:

○La graisse pour Marteau électrique Hitachi A est du type à viscosité faible; quand le tube est vide, adressez-vous à votre centre de service autorisé pour vous en procurer un nouveau.
○Ne pas mettre trop de graisse. Sinon, ce marteau de démolition ne fonctionnera plus correctement.

7. Service apres-vente et reparations

Tous les outils motorisés de qualité auront éventuellement besoin d'une réparation ou du remplacement d'une pièce à cause de l'usure normale de l'outil. Pour assurer que seules des pièces de rechange autorisées seront utilisées, tous les entretiens et les réparations doivent être effectués UNIQUEMENT par un centre de service autorisé.

8. Liste des pièces de rechange

A: No. élément
B: No. code
C: No. utilisé
D: Remarques

PRECAUTION: Les réparations, modifications et inspections des outils électriques Hitachi doivent être confiées à un service après-vente Hitachi agréé. Il sera utile de présenter cette liste de pièces au service après-vente Hitachi agréé lorsqu'on apporte un outil nécessitant des réparations ou tout autre entretien.

Lors de l'utilisation et de l'entretien d'un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.

MODIFICATIONS:

Les outils électriques Hitachi sont constamment améliorés et modifiés afin d'incorporer les tous derniers progrès technologiques.

En conséquence, il est possible que certaines pièces (c.-à-d. no. de code et/ou dessin) soient modifiées sans avis préalable.

ACCESSOIRES

AVERTISSEMENT:

TOUJOURS utiliser UNIQUEMENT des pièces de rechange et des accessoires HITACHI. Ne jamais utiliser de pièce de rechange ou d'accessoires qui ne sont pas prévus pour être utilisé avec cet outil. En cas de doute, contacter HITACHI pour savoir si une pièce de rechange ou un accessoire particulier peuvent être utilisés en toute sécurité avec votre outil.

L'utilisation de tout autre attachement ou accessoire peut être dangereux et peut causer des blessures ou des dommages mécaniques.

REMARQUE: Les accessoires sont sujets à changement sans obligation de la part de HITACHI.

ACCESSOIRES STANDARD

(1) Boîter (No. de code 314179) .... 1

ACCESSOIRES SUR OPTION..... vendus séparément

○Broyage

Longueur hors tout 1	6-9/64" (410 mm)
No. de code 996372

○Creusage de rainures et cassure des angles

Longueur hors tout 1	6-9/64" (410 mm) 20-	15/32" (520 mm)
No. de code 996373	985231

○Coupage d'asphalte

Longueur hors tout	16-9/64" (410 mm) 20-	15/32" (520 mm)
No. de code 996374	985232

○Puisage

Longueur hors tout 21-1/2" (546 mm)
No. de code 985233

○Graisse A pour marteau

1.1 lbs (500 g) (en boîte) (No. de code 980927)

0.15 lbs (70 g) (en tube) (No. de code 308471)

0.07 lbs (30 g) (en tube) (No. de code 981840)

REMARQUE: Les spécifications sont sujettes à modification sans aucune obligation de la part de HITACHI.

La poussière résultant d'un ponçage, d'un sciage, d'un meulage, d'un perçage ou de toute autre activité de construction renferme des produits chimiques qui sont connus par l'Etat de Californie pour causer des cancers, des défauts de naissance et autres anomalies de reproduction. Nous énumérons ci-dessus certains de ces produits chimiques:

• Plomb des peintres à base de plomb,
• Silice cristalline des briques et du ciment et autres matériaux de maçonnerie, et
  -Arsenic et chrome du bois d'oeuvre traité chimiquement.

Le risque d'exposition à ces substances varie en fonction de la fréquence d'exécution de ce genre de travail. Pour réduire l'exposition à ces produits chimiques, travailler dans un lieu bien ventilé, et porter un équipement de protection agréé, par exemple un masque anti-poussière spécialement conçu pour filter les particules microscopiques.

ADVERTENCIA:
