Marque	Gaggenau
Modèle	BOP251611
Type de produit	Four encastrable
Alimentation électrique	240 V, 3 fils (rouge, noir, jaune/vert)
Poids de l'appareil	Environ 64,1 kg (142 lbs)
Poids supporté par le socle	Minimum 64,1 kg
Distance corps meuble - façade porte	21 mm (13/16 po)
Distance corps meuble - bord extérieur poignée	72 mm (2 13/16 po)
Angle d'ouverture minimal de la porte	110°
Résistance à la chaleur du meuble	Jusqu'à 90 °C (195 °F)
Résistance à la chaleur des façades voisines	Jusqu'à 70 °C (160 °F)
Nombre de fils de connexion	3 fils (phase, phase, terre)
Type de connexion	Branchement à trois fils
Accessoires fournis	3 vis Torx, support de transport
Outils nécessaires pour l'installation	Tournevis cruciforme, mèche 3 mm, perceuse, ruban à mesurer
Nettoyage et entretien	Nettoyage manuel, éviter produits abrasifs
Sécurité	Nécessite un circuit dédié, mise à la terre obligatoire
Réparabilité	Service après-vente Gaggenau, pièces d'origine
Compatibilité	Peut être associé à un four à vapeur ou un tiroir chauffant
Position de la plaque signalétique	Dessous de l'appareil

FOIRE AUX QUESTIONS - BOP251611 GAGGENAU

Comment installer correctement le four encastrable Gaggenau BOP251611 ?

L'installation doit être réalisée par un technicien qualifié. Assurez-vous que le meuble supporte un poids d'au moins 64,1 kg et résiste à la chaleur jusqu'à 90 °C. Suivez les instructions de découpe et d'aération. Branchez les trois fils (rouge, noir, jaune/vert) en respectant les codes électriques. Utilisez les vis Torx fournies pour fixer l'appareil dans l'armoire.

Quels sont les outils nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis cruciforme, d'une mèche de 3 mm avec perceuse, d'un ruban à mesurer et des vis Torx fournies.

Puis-je ajuster la porte du four ?

Oui, la porte peut être légèrement ajustée. Ouvrez la porte, dévissez les deux vis de la charnière inférieure, ajustez la position, puis resserrez les vis.

Comment nettoyer le four Gaggenau BOP251611 ?

Utilisez un chiffon doux et des produits non abrasifs. Évitez les nettoyants agressifs. Retirez les résidus après chaque utilisation. Consultez la notice pour les instructions détaillées.

Quelles sont les dimensions exactes du four ?

Les dimensions précises sont indiquées sur la plaque signalétique sous l'appareil. Pour l'encastrement, prévoyez une découpe adaptée aux cotes mentionnées dans le manuel d'installation.

Le four est-il compatible avec un tiroir chauffant ou un four vapeur ?

Oui, ce four peut être associé à un tiroir chauffant WS ou à un four à vapeur. Montez d'abord le tiroir ou le four vapeur, puis installez le four par-dessus en respectant les consignes.

Quelle est l'alimentation électrique requise ?

L'appareil nécessite une alimentation 240 V avec connexion à trois fils (rouge pour phase, noir pour phase, jaune/vert pour terre). Un circuit dédié est recommandé.

Comment obtenir des pièces de rechange ?

Contactez le service après-vente Gaggenau. Munissez-vous du numéro de produit (n°) et du numéro de série (n°) situés sur la plaque signalétique sous l'appareil.

Que faire en cas de dysfonctionnement ?

Consultez d'abord la notice pour les conseils de dépannage. Si le problème persiste, appelez le service après-vente Gaggenau au numéro indiqué dans le manuel. Évitez les réparations non autorisées.

Le four dispose-t-il d'un verrouillage enfant ?

La notice ne mentionne pas explicitement de fonction de verrouillage enfant. Toutefois, vous pouvez activer les sécurités de votre tableau électrique pour éviter toute mise sous tension accidentelle.

MODE D'EMPLOI BOP251611 GAGGENAU

Notice de montage 11

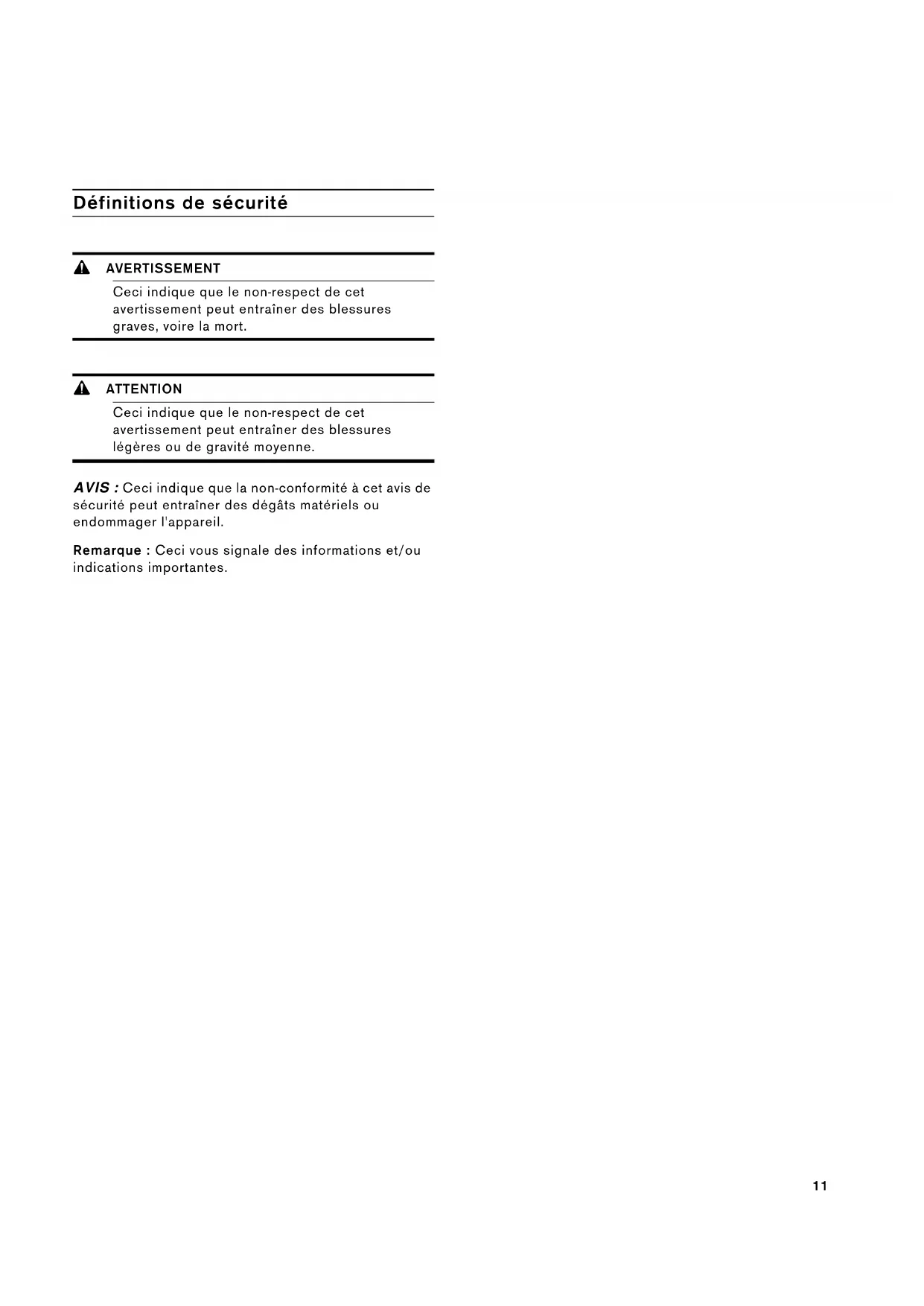

Définitions de sécurité

A AVENTISSEMENT

Ceci indique que le non-respect de cet avertissement peut entrainer des blessures graves, voire la mort.

ATTENTION

Ceci indique que le non-respect de cet avertissement peut entrainer des blessures legères ou de gravité moyenne.

AVIS: Ceci indique que la non-conformité à cet avis de sécurité peut entraîner des dégats matériels ou endommager l'appareil.

Remarque: Ceci vous signale des informations et/ou indications importantes.

IMPORTANT CONSIGNES DE SECURITÉ

LIRE ET CONSERVER CES INSTRUCTIONS

AVERTISSEMENT

Votre nouvel apparéil a été concu pour un fonctionnement sur et friable si vous en prenez bien soin. Lire attentivement toutes les consignes avant l'emploi. Ces précautions réduiront les risques de brûlures, de chic electrique, d'accidie et de léasons corporelles. Lors de l'utilisation d'un apparéil electroménager, quelques précautions de sécurité élémentaires doivent être observées, y compris celles qui figurent aux pages suivantes.

AVERTISSEMENT

Si l'information de ce guide n'est pas suivie exactement, il peut en résultat un incendie ou un choc électrique causant des dommages à la propriété, des blessures ou la mort.

AVERTISSEMENT

Ne répAREz, remplacez, ni ne retirez aucune partie de l'appareil, excepté si les manuels recommendent de le faire. Une installation, un entretien ou une inspection incorrects peuvent occasionner des blessures ou des dommages matériels. Reportez-vous au present manuel pour obtenir des indications. Toute autre intervention doit être effectuee par un technicien agree.

Sécurité de manutention des apparèils

Cet apparéil est lourd et il faut au moins deux personnes ou l'équipement approprié pour le déplacer.

Ne pas soulever I'appareil par la poignee de la porte.

Certaines surfaces peuvent avoir des bords tranchants.
Faire attention en étendant le bras derrière l'appareil ou en dessous.

Codes et normes de sécurité

Cet apparéil est conforme aux plus récentes versions de l'une ou plus des normes suivantes:

CAN/CSA C22.2 No. 61 - Cuisinières pour usage menager (Household Cooking Ranges)
UL 858-Cuisinières electriques domestiques (Household Electric Ranges)
CAN/CSA C22.2 No. 150 - Fours à micro-ondes (Microwave Ovens)
- UL 923 - Appareils de cuisson à micro-ondes (Microwave Cooking Appliances)
CSA C22.2 No.64 Appareils de cuisson domestique et de chauffage des liquides (Household Cooking and Liquid-Heating Appliances)
UL 1026 - Appareils électriques domestiques pour la cuisson et la préparation des alimentés (Electric Household Cooking and Food Serving Appliances)

Il incombe au propriétaire et à l'installeur de déterminer si des exigences et/ou normes additionnelles s'appliquent pour des installations spécifiques.

Sécurité électrique

AVERTISSEMENT

Avant tout raccordement de cordon électrique ou toute mise sous tension, assurez-vous que toutes les commandes sont en position OFF (d'arrêt).

S'il y a lieu, conformément au Code national de l'électricité (ou au Code canadien de l'électricité), cet apparéil doit être installé sur un circuit de déivation séparé.

Installateur - Indiquer au propretaire l'emplacement du disjoncteur ou du fusible. Identifier sa position pour pouvoir le retrouver facilement.

INSTALLATEUR : LAISSEZ CES INSTRUCTIONS AVEC L'APPAREIL APRES UNE FOIS L'INSTALLATION TERMINÉE.

IMPORTANT: CONSERVER CES INSTRUCTIONS POUR L'USAGE DE L'INSPECTEUR ELECTRIQUE LOCAL.

IMPORTANT CONSIGNES DE SECURITÉ

LIRE ET CONSERVER CES INSTRUCTIONS

Avant l'installation,mettre I'appareil hors service au panneau de service.Verrouiller le panneau d'entrée d'électricité pour éviter que le courant ne soit accidentellement rétabli.

Pour plus d'informations, se reporter à la plaque signalétique. Pour connaître l'emplacement de la plaque signalétique, voir "Plaque signalétique" sous "Entretien".

S'assurer que l'appareil est installé et mis à la terre par un technicien qualifié. L'installation, les connexions électriques et la mise à la terre doivent être conformes à tous les codes applicables.

Sécurité apparentée concernant l'opération

Retirer le ruban adhésié et l'emballage avant d'utiliser l'appareil. Détruiere l'emballage après avoir déballé l'appareil. Ne jamais laisser les enfants jouer avec les matérieliaux de conditionnement.

Ne jamais modifier ni alterer la configuration de l'appareil. Par exemple, ne pas-retirer les pieds de nivellement, les panneaux, les couvercles de cablage ou les fixations/vis antibasculement.

Avant d'allumer l'appareil, retirez tout matériel d'emballage ou pellicule adhésive du compartment de cuisson et de la porte.

Avertissement issue de la proposition 65 de l'Etat de la Californie

AVERTISSEMENT

Ce produit peut vous exposer à des produits chimiques, comme du chlorure de vinyle, reconnus par l'Etat de la Californie comme causant le cancer, des malformations congenitales ou d'autres effets nocifs sur la reproduction. Pour de plus amples renseignements, consultez www.P65Warnings.ca.gov.

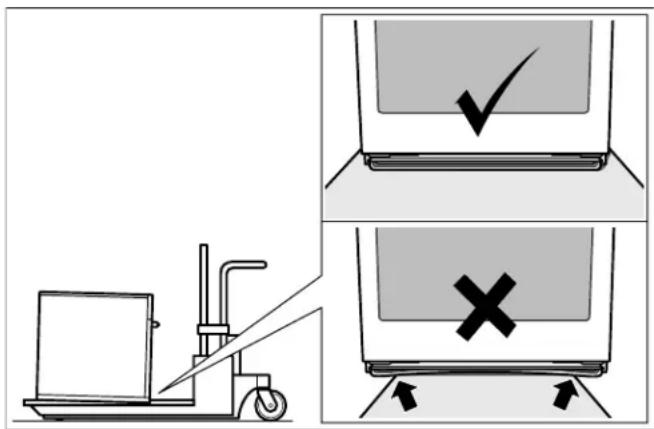

Transport

Pour éviter tout dommage à l'EVENT du four, utiliser la méthode de transport illustrée ci-dessous.

Avant de commencer

Outils et pieces nécessaires

• Tournevis cruciforme
• Méche de 1/8 po (3 mm) et perceuse
  Ruban à mesurer

Piacescomprises

Four encastré
3 vix Torx

Exigences électriques

La prise doit être correctement reliée à la terre selon tous les codes applicables.

Instructions de conception

Sens d'ouverture de la porte non modifiable.

Distance corps du meuble - façade de la porte ^13 / _16 po (21 mm).

Distance corps du meuble - bord extérieur de la poignée de porte: 2^13 / _16 po (72 mm).

Pour permettre l'ouverture de tiroirs lateraux, tener compte du débordement avant, y compris de la poignée de porte.

Si une pose en angle est envisagée, tener compte d'un angle minimum d'ouverture de la porte de 110^ .

Pose sous plan de cuisson: distance minimale entre le dessous du plan de cuisson et le bord supérieur de l'enveloppe du four : 9 / 16 po (15 mm). Tenir compte des instructions de planification des plans de cuisson (en particulier pour ce qui concerne I'aération et les branchements gaz et électricité).

Préparation des meubles

Les meubles recevant les appareils doivent pouvoir résister à la chaleur jusqu'à 195^ F (90^) , et les façades des meubles voisins jusqu'à 160^ F (70^) .

Découpe d'aération dans le fond intermédiaire du meuble :mini 20 × 500 ~mm .

Le prise de branchement doit se couver hors de la niche d'encastrement.

Effectuer les opérations de découpe du meuble avant d'y insérer l'appareil. Enlever les copeaux qui pouraient perturber le fonctionnement de composants électriques.

Fixer au mur au moyen d'une équerre du commerce les meubles non fixés.

Poser l'appareil à une hauteur permettant d'en retirer facilement les accessoires.

Exigences en matière de dimensions et d'armoire

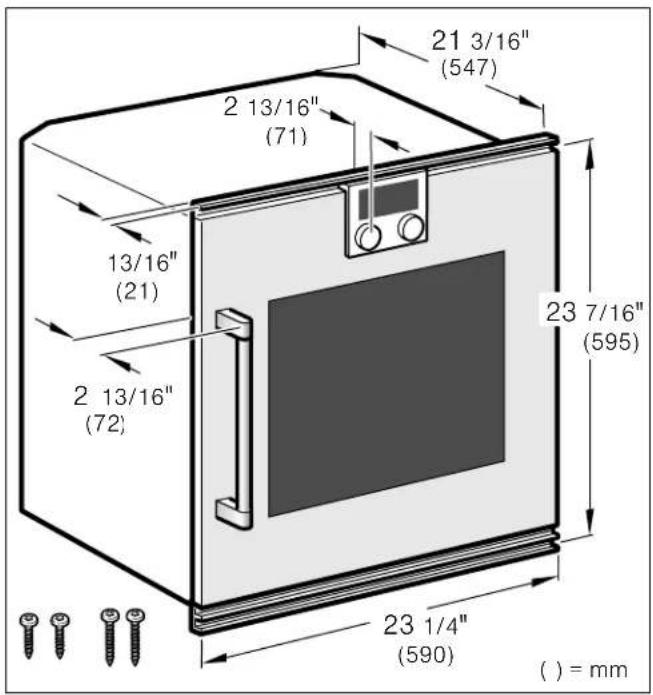

Dimensions de l'appareil

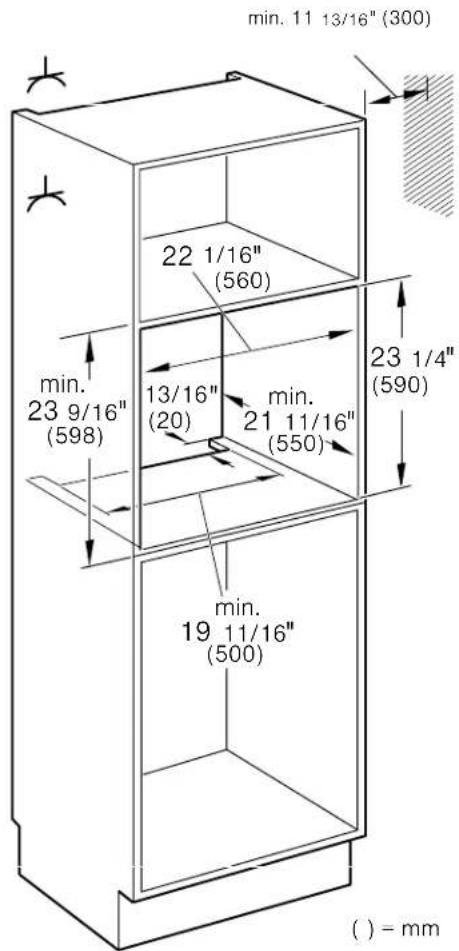

Dimensions de la découvertes armoires

AVIS:Le socle du coffret doit etre plate et apte a soutenir un poids d'au moins 142 lbs (64.1kg)

Pour enlever I'emballage

AVIS: Pour éviter d'endommager le plancher, laissez l'unité dans la portion inférieure de l'emballage jusqu'àu moment de le placer dans l'ouverture de l'armoire. Ne pas faire glisser l'unité sur le plancher.

Différents emballages sont employés selon les modèles. Les supports peuvent avoir l'air différents. Les supports restent dans la base de l'emballage.

1 Couper les attaches à l'extérieur de la boite.
2 Enlever la boite de carton.
3 Retirer le carton sur le dessus et sur les cotoés ainsi que les pieces d'arrimage en styromousse.
4 Placez le four devant l'armoire à l'endroit où il sera installé.

Installation de l'appareil

Remarque: L'appareil est lourd. Pour l'insérer dans la découpe, faite-vous aider par une autre personne.

AVIS: Avant d'installer l'appareil, prendre soin de vérifier la dimension du coffret et les raccordements électriques.

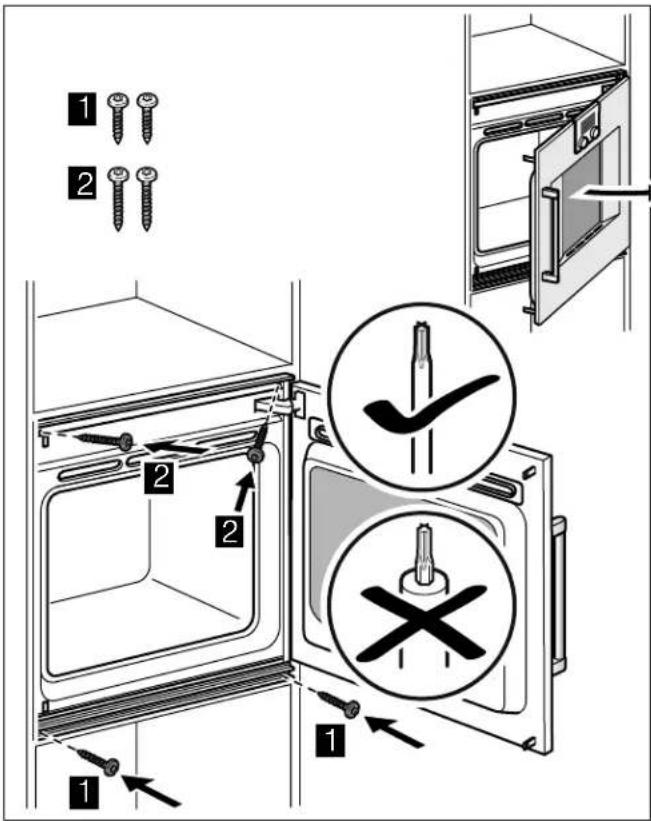

Fixation à l'armoire

Remarques

• En cas de pose de deux appareils côte à côte : Les deux poignées de porte doivent être tournées vers le milieu.
  En l'absence de tablette au-dessus de I'appareil, immobilisez I'appareil pour I'empêcher de basculer quand la porte est ouverte. Fixez deux équerre standards 3 / 16 po (5 mm) au-dessus de I'appareil à une profondeur de 17^3 / 4 po (450 mm) à l'intérieur du meuble.

1 Evitez de coudez ou de coincez le cable de raccordement ou de l'acheminer sur des bords tranchants.

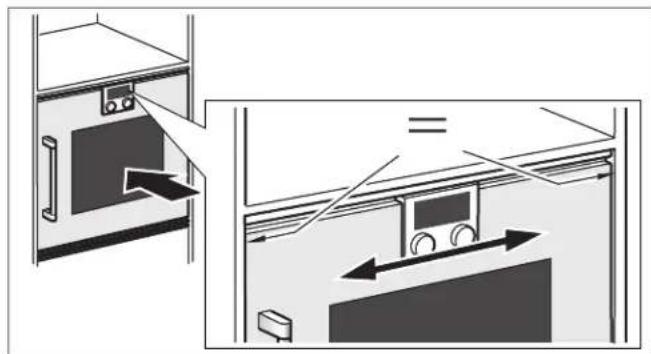

2 Centrez l'appareil. Il doit y avoir un vide d'air de 3 / 16 po (5 mm) entre l'appareil et les meubles adjacents.

3Avec un niveau a bulle,ajustez l'appareil de sorte qu'il soit parfaitement de niveau.

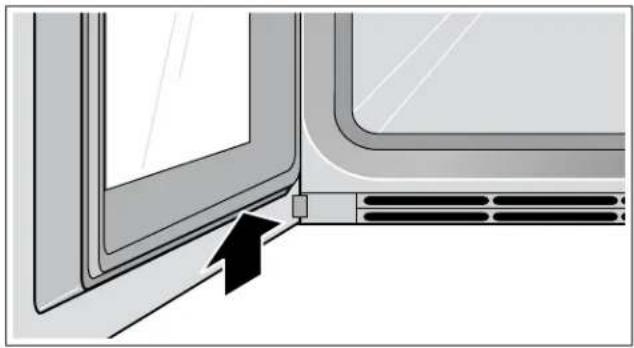

4 Bien center l'appareil et le fixer dans le meuble au moyen des deux vis du bas. Fixer ensuite les deux vis du haut. Then fit both top screws. Retirez le verrou de transport de la porte.

AVIS: Uutiliser un tournevis approprié, ne pas rayer le bandeau!

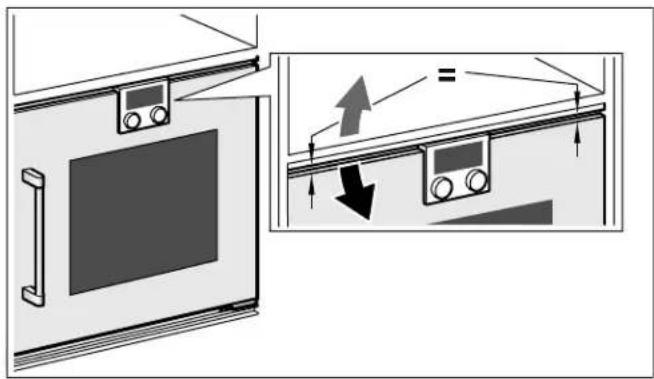

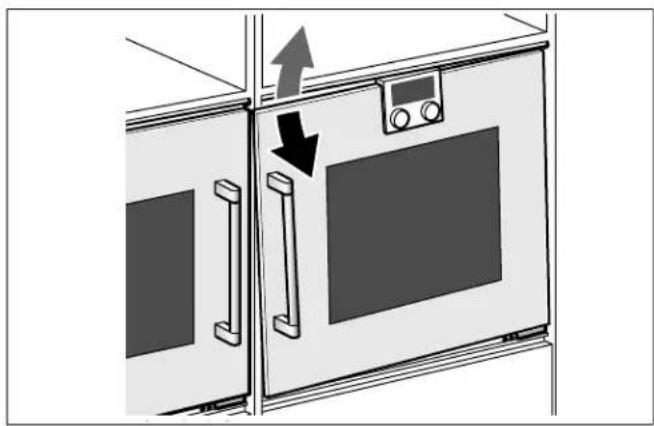

Ajustement de la porte

La porte de l'appareil peut être légèrement ajustée pour obtenir un alignement exact.

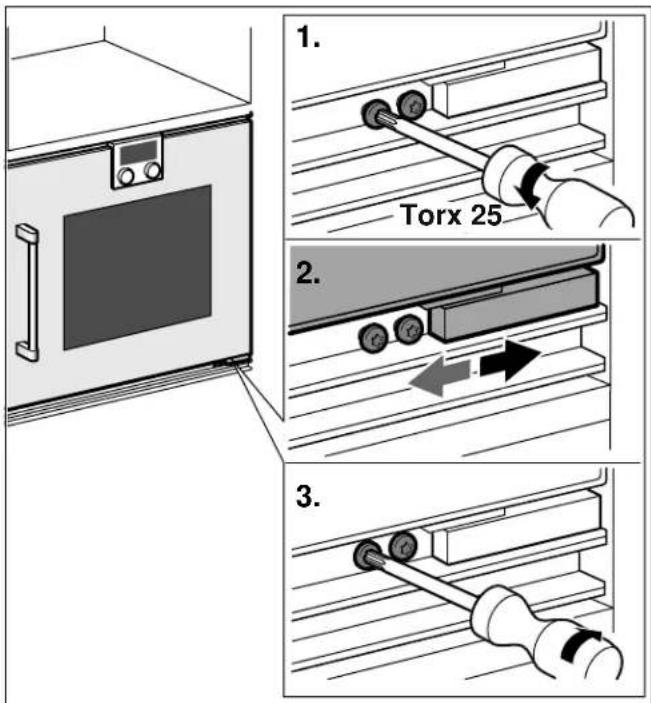

Pourajusterlaporte：

1 Ouvrez la porte et devisse les deux vis de la charnière de porte inférieure.
2 Ajustez la porte.
3 Serrez les vis.

Remarque: La porte de l'appareil est ajustée dans son état de livreaison. Il n'est normalement pas nécessaire d'ajuster la porte.

Connexion à trois fils

1 Branchez le fil rouge du four au fil d'alimentation électrique rouge (fil chaud).
2 Branchez le fil noir du four au fil d'alimentation.
electrique noir (fil chaud).
3 Branchez le fil de mise à la terre jaune/vert du four au fil de mise à la terre de l'alimentation electrique.

Fixez le cable flexible au boitier de raccordement.

Pour facilititer l'entretien et la réparation, le conduit flexible ne doit pas être raccourci et doit être acheminé de façon à permettre la dépose-temporaire du four.

Association avec un four à vapeur

Monter d'abord le four à vapeur. Respecter la notice de pose du four à vapeur.

Pour une profondeur d'encastrement de 550 mm, positionner le cordon d'alimentation dans la zone où le boitier est évidé.

Association avec le tiroir chauffant

Monter d'abord le tiroir chauffant WS. Respecter les instructions de montage du tiroir chauffant.

Introduire le four dans le meuble d'encastrement sur le tiroir chauffant. En l'introduuisant, ne pas endommager le bandeau du tiroir chauffant.

Vérification de l'installation

A AVENTISSEMENT

Avant tout raccordement de cordon électrique ou toute mise sous tension, assurez-vous que toutes les commandes sont en position OFF (d'arrêt).

Metre le disjoncteur en circuit.

Vérifier que les éléments fonctionnent correctement.

Dépose

1 Mettre l'appareil hors tension.
2 Desserrer les vis de fixation.
3 Soulever légerement puis tirer entièrement l'appareil.

Service après-venture

Si vous appeareil doit etre réparé, notre service après-venture est à votre disposition. Nous trouvons toujours une solution adaptée, y compris pour évitier les visites inutiles de techniciens.

Lors de votre appel, indiquez le numéro du produit (n^) et le numéro de série (n^) afin que nous puissions vous donner une réponse précise. La plaquette d'identification compteant ces numérios se trouve sur le dessous de l'appareil. Pour ne pas avoir à rechercher longtemps en cas de besoin, vous pouvez inscrite ici les références de l'appareil et le numéro de téléphone du service après-vente.

N°EN°FD

Service après-vente

N'oubliez pas qu'en cas de fausse manoeuvre, la visite d'un technicien d'après-vente n'est pas gratuite, même pendant la garantie.

Vous trouvez les données de contact pour tous les pays dans l'annuaire ci-joint du service après-vente.

Demande de réparation et conseils en cas de dysfonctionnement

CA8774424436

toll-free

Faites confiance à la compétence du fabricant. Ainsi vous étés assurés que la réparation sera effectue par des techniciens formés qui possèdent les pieces de rechange d'origine pour votre apparéil.
