MODE D'EMPLOI FT 330020 LIEBHERR

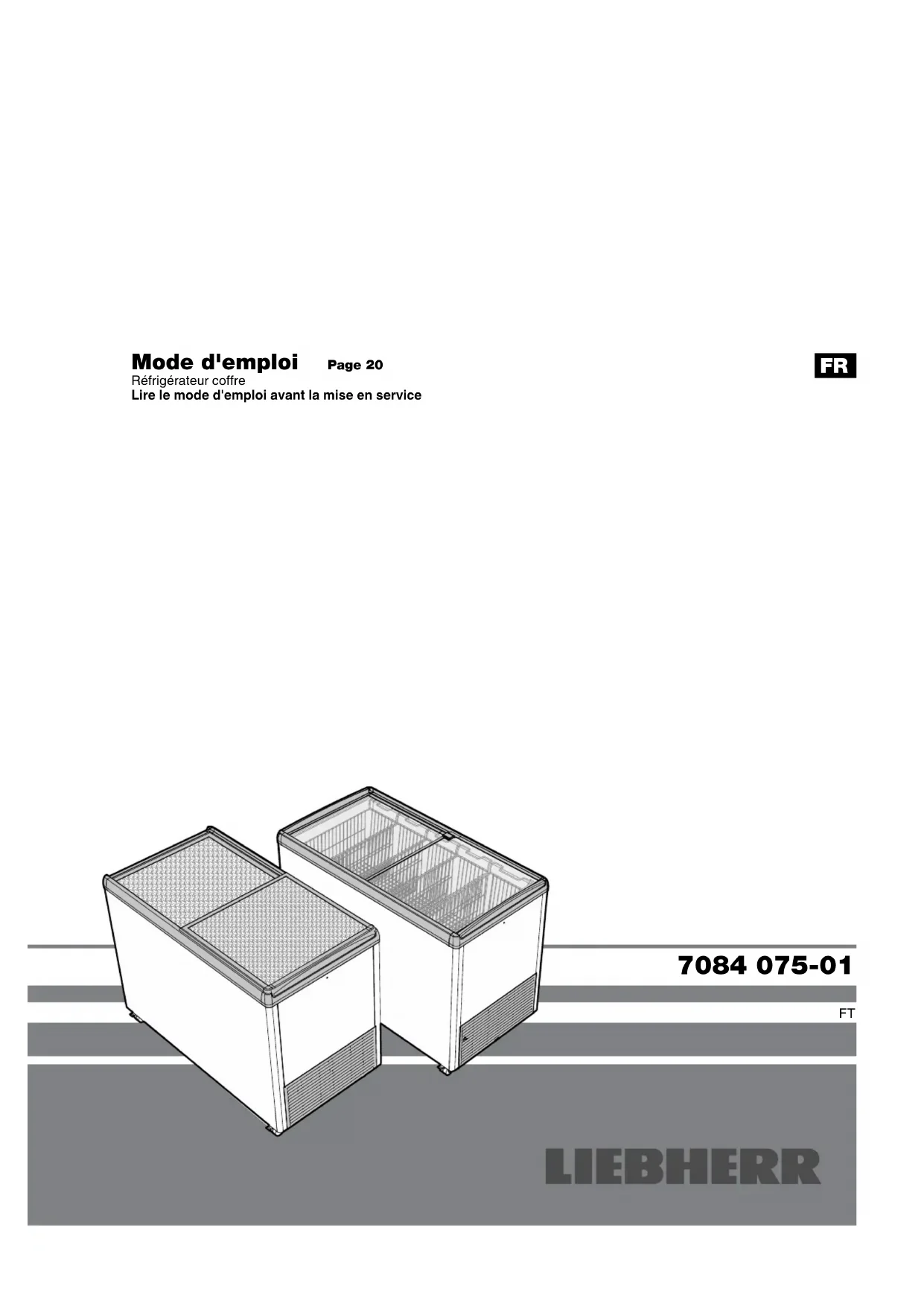

Mode d'emploi Page 20 Réfrigérateur coffre Lire le mode d'emploi avant la mise en service

7084 075-0120 Contenu du présent mode d'emploi Ce mode d'emploi rassemble toutes les informations importantes pour le fonctionnement et l'utilisation. Il contient les paragraphes suivants :

• Description de l'appareil

• Caractéristiques techniques

• Entreposage de l'appareil après la mise hors service

• Déclaration de conformité Lire entièrement le mode d'emploi et n'utiliser le produit qu'une fois son contenu assimilé. Pour toute question, contacter le partenaire spécialisé Liebherr responsable. L'adresse actuelle figure au verso. Structure du mode d'emploi Avertissements Les avertissements sont structurés de la manière suivante : MOT-CLÉ ! Source du danger ! Conséquences en cas de non-respect. ▶ Mesure pour éviter le danger. Classication des avertissements Les avertissements se déclinent par type de danger de la manière suivante : DANGER ! indique une situation dangereuse imminente entraînant la mort ou des blessures corporelles graves si elle n'est pas évitée. AVERTISSE- MENT ! indique une situation dangereuse susceptible d'entraîner la mort ou des blessures corporelles graves si elle n'est pas évitée. PRUDENCE ! indique une situation dangereuse susceptible d'entraîner des blessures corporelles moyennes ou légères si elle n'est pas évitée. ATTENTION indique une situation dangereuse susceptible d'entraîner des dom- mages matériels si elle n'est pas évitée. indique la présence d'un danger dû à unematièreinammable. Astuces, remarques et recommandations Donne à l'utilisateur des astuces, remarques et recomman- dations pour une utilisation plus efficace du produit. Autres symboles Les instructions d'action invitent l'utilisateur à effectuer une action ou une étape de travail. Toujours suivre les instructions d'action l'une après l'autre dans l'ordre indiqué. Structure des instructions d'action : Â Instruction pour la réalisation d'une action. Résultat, si nécessaire. Documents annexes à consulter Pour une utilisation correcte de l'appareil en toute sécurité, res- pecter également les documents annexes livrés avec l'appareil (par ex. documents de livraison) ainsi que les normes et règle- mentations s'y rapportant. Conservation Conserver le mode d'emploi ainsi que les documents livrés avec l'appareil à portée de main à proximité de l'appareil. Utilisation conforme L'appareil est uniquement conçu pour la réfrigération de denrées alimentaires. L'appareil est conçu pour fonctionner dans des locaux fermés. Toute autre utilisation est non-conforme. Utilisation non conforme prévisible Nepasutiliserl'appareilauxnssuivantes:

• Stockage et réfrigération de médicaments, plasma sanguin, préparations de laboratoire ou autres substances et pro- duits similaires mentionnés dans la directive européenne 2007/47/CE relative aux dispositifs médicaux.

• Utilisation dans des zones à risque d'explosion

• Utilisation à ciel ouvert ou dans des zones humides ou à risque de projection d'eau. Une utilisation non conforme de l'appareil entraîne des altérations voire des dommages irrémédiables sur les produits stockés. Consignes de sécurité Risques pour l'utilisateur  Conserver le mode d'emploi à portée de main à proximité de l'appareil.  Transmettre le mode d'emploi à un éventuel utilisateur suivant.  And'évitertoutaccidentmatérieloucorpo- rel, faire installer l'appareil par 2 personnes.  Aprèsdéballage,vérierquel'appareiln'est pas endommagé.  En cas de dommage, contacter le fournisseur. Ne pas brancher l'appareil à l'alimentation électrique.  Éviter le contact prolongé de la peau avec des surfaces froides (par ex. produits réfrigé- rés/surgelés). Si besoin, prendre les mesures de protection nécessaires (par ex. gants).  Ne pas faire fonctionner l'appareil dans des zones à risque d'explosion.  Nepasintroduiredeammeviveoud'autre21

source d'allumage à l'intérieur de l'appareil.  Lors du dégivrage, ne pas utiliser de chauf- fages électriques, d'appareils de nettoyage à vapeur,deammesvivesoudespraysdégiv- rants.  Ne pas utiliser d'objets saillants et pointus pour éliminer la glace.  Vérierquelecircuitfrigoriquenesubit aucun dommage pendant le transport et le nettoyage.  Silecircuitfrigoriqueestendommagé,bien aérer la pièce où l'appareil est installé et éloigner toute source d'allumage. Manipulation non conforme des réfrigérants inammables  Vérifier que les tubes du circuit frigorifique ne sont pas endommagés.  Évitertouteammeviveousource d'allumage à l'intérieur de l'appareil.  Ne pas utiliser d'appareil électrique à l'intérieur de l'appareil (par ex. sorbetière, etc.).  En cas de fuite du réfrigérant :  Évitertouteammeviveousource d'allumage à proximité de la fuite.  Bien aérer la pièce.  Informer le S.A.V. Montage et réparation non conformes  Les réparations et interventions au niveau de l'appareildoiventêtreeectuéesuniquement lorsque l'appareil est visiblement débranché.  Les réparations et interventions au niveau de l'appareildoiventêtreeectuéesuniquement par le service après-vente ou par du person- nelspécialiséforméàceteet.  Le remplacement du câble d'alimentation électriquedoitêtreeectuéuniquementpar le service après-vente ou par du personnel spécialiséforméàceteet.  Respecter scrupuleusement les consignes du mode d'emploi concernant la mise en place, le raccordement électrique et l'élimination de l'appareil. Utilisation non conforme  Ne pas obturer les ouvertures de ventilation du boîtier de l'appareil ou de la niche d'en- castrement.  Pour débrancher l'appareil, saisir directement la prise, ne pas tirer sur le câble.  En cas de panne, débrancher l'appareil ou désactiver le fusible.  S'assurer que les aliments stockés au-delà de leur date limite de conservation ne seront pas consommés. Jeter en bonne et due forme les aliments stockés au-delà de leur date limite de conservation.  Ne pas conserver de matières explosives ni de produits en bombe à gaz propulseur inammable(propane,butane,pentane,etc.) dans l'appareil. En cas de fuite éventuelle, cesgazrisquenteneetdes'enammer au contact d'éléments électriques de votre appareil.  Vérierquelesproduitsenbombene contiennentpasdegazpropulseurinam- mable avant de les stocker dans l'appareil. Lesgazpropulseursinammablessontmen- tionnés dans les informations sur le contenu ousignalésparunsymboledeammesurle récipient.  Ne pas utiliser l'éclairage intérieur LED pour l'éclairage de pièces. L'éclairage intérieur LED située dans l'appareil sert exclusivement d'éclairage à l'intérieur de l'appareil.  Ne pas utiliser d'appareil électrique à l'inté- rieur de l'appareil (par ex. sorbetière, etc.).  Pour les appareils équipés de fermeture à clé, ne pas laisser la clé à proximité de l'appareil et la ranger hors de portée des enfants. Entreposage non conforme de matières inammables  Ne pas conserver de matières explosives ni de produits en bombe à gaz propulseur inammable(propane,butane,pentane,etc.) dans l'appareil. En cas de fuite éventuelle, cesgazrisquenteneetdes'enammer au contact d'éléments électriques de votre appareil.  Vérierquelesproduitsenbombenecon- tiennentpasdegazpropulseurinammable avant de les stocker dans l'appareil. Les gaz propulseursinammablessontmentionnés dans les informations sur le contenu ou sig- nalésparunsymboledeammesurlerécipi- ent.  Veiller à ce que les boissons alcoolisées et autres récipients contenant de l'alcool soient bien fermés avant de les entreposer.22 Description de l'appareil 1 Achagedelatempérature 2 Éclairage intérieur (selon le modèle et l'équipement) 3 Écoulement eau de dégivrage 4 Régulateur de température 5 Interrupteur Marche éclairage intérieur 6 Interrupteur Arrêt éclairage intérieur 7 Plaquette signalétique 8 Grille de ventilation compartiment moteur Dimensions de l'appareil Modèle Hauteur Largeur Profondeur FT 3300 916 mm 1045 mm 661 mm FT 3302 911 mm 1045 mm 661 mm Accessoires Une serrure embrochable est disponible en guise de protec- tion contre un accès non autorisé. Pour installer la serrure embrochable :  Pour la version avec cache de trou de serrure : faire glisser le cache de trou de serrure jusqu'à ce que l'ouverture prévue pour la serrure embro- chable soit dégagée.  Insérer la serrure embrochable dans l'ouverture prévue à ceteet.  Tourner la clé.  Retirer la clé. Corbeilles Des paniers sont disponibles comme accessoire. ATTENTION Charge trop excessif ! Dommages matériels. La charge maximale par corbeille est de 36 kg. Mise en service Déballage DANGER ! Matériaux d'emballage et lms plas- tiques ! Risque d'étouffement. ▶ Ne pas laisser les enfants jouer avec les matériaux d'emballage.  Apporter les matériaux d'emballage dans une déchetterie publique.  Nettoyer l'intérieur de l'appareil avant la première mise en service, voir „Nettoyage“. Installation de l'appareil DANGER ! Rapport masse de réfrigérant/volume de la salle d'installation inadéquat ! Risque d'explosion. ▶ Respecter un volume de la salle d'installation minimal de 1 m³ pour 8 grammes de réfrigérant R600a/R290 conformément à la norme EN 378. Exigences concernant le lieu d'installation :  Vérierquelevolumedelasalled'installationestsusant par rapport à la masse de réfrigérant de l'appareil. La masse de réfrigérant est indiquée sur la plaquette si- gnalétique.

• Pas d'exposition directe aux rayons du soleil.

• Pasdesourcedechaleur(parex.cuisinièreouchauage)à proximité.

• Sol horizontal et plan.23

Utilisation Hauteur maximale de stockage Le repère de limite de stockage situé à l'intérieur de l'appareil indique la hauteur maximale de stockage. Â Ne pas remplir l'appareil de denrées congelées au-delà du repère limite de stockage

Réglage de la température Le réglage de la température via le bouton de réglage est possible en continu. La zone où se situe le bouton de réglage présente des marquages. Le marquage 3 (***) correspond à la température la plus basse.  Pour régler la température, placer le bouton de réglage dans la posi- tion souhaitée (* à ***) à l'aide d'un tournevis plat. L'espace de ventilation entre le bord du coffre et le sol sert à approvisionner le groupe compresseur en air de refroidissement.  Vérierquel'espacede ventilation entre le bord inférieurducoreetlesol n'est pas obstrué.  Vérierqueladistance entre la grille de ventilation et le mur est supérieure ou égale à 50 mm.  Vérierquelazoneentrelagrilledeventilationetlemur n'est pas obstruée.  Vérierquelagrilledeventilationestexemptedesalissures et de corps étrangers. L'appareil émet de la chaleur via le corps de l'appareil.  Ne pas poser d'objet à proximité du corps de l'appareil.  Vérierquel'espaceautourducorpsdel'appareilestd'au moins 20 mm. Raccordement électrique DANGER ! Mauvaise alimentation en tension ! Dommages matériels ou corporels. ▶ Vérierquel'alimentationentension est conforme aux prescriptions du para- graphe „Caractéristiques techniques“.  Vérierquelaprisedecourantn'estpas masquée par l'appareil et qu'elle est aisément accessible.  Raccorder l'appareil uniquement à une prise mise à la terre conformément aux normes électriques et protégée par un fusible.  Ne pas brancher l'appareil à une rallonge ou à une multiprise. Mise en marche de l'appareil  Brancher le câble d'alimentation électrique.  Régler la température souhaitée, voir „Réglage de la tempé- rature“. Fonctionnement ATTENTION Mauvaise température ambiante ! Dommages matériels et réduction de la puissance frigorifique. ▶ Vérierquelatempératureambiante correspond à la classe climatique de l'appareil, voir „Caractéristiques tech- niques“.24 Nettoyage DANGER ! Risque d'électrocution dû à un mauvais nettoyage ! Danger de mort. ▶ Débrancher l'appareil avant de commencer le nettoyage. PRUDENCE ! Vapeur chaude ! Blessures et dommages matériels. ▶ Ne pas utiliser d'appareils de net- toyage à vapeur. ATTENTION Produits de nettoyage non conformes ! Dommages sur l'appareil. ▶ Ne pas utiliser de produits de net- toyage concentrés non dilués. ▶ Utiliserexclusivementdeschions doux et des nettoyants tous usages de pH neutre. ▶ Pour l'intérieur de l'appareil, utiliser exclusivement des nettoyants et des produits d'entretien non nocifs pour les aliments. Nettoyer l'appareil tous les 6 mois.  Retirer toutes les denrées.  Placer un récipient adapté sous l'ori- ced'écoulementd'eau.  Retirerlebouchondel'oriced'écou- lement d'eau de dégivrage.  Vérierquedel'eaudenettoyagene coule pas dans la grille de ventilation ou dans les parties électriques.  Nettoyer l'intérieur, les parois exté- rieures et les équipements intérieurs del'appareilàl'aided'unchionet d'un mélange d'eau tiède et de nettoyant tous usages.  Essuyer l'appareil à l'aide d'un linge adéquat. L'accumulation de poussière sur la grille de ventilation aug- mente la consommation d'énergie.  Ôter la poussière accumulée sur la grille de ventilation. Mise hors service Arrêt de l'appareil  Débrancher l'appareil ou tourner le bouton de réglage de la température dans le sens anti-horaire jusqu'à atteindre la position Arrêt. L'arrêt de l'appareil via le régulateur de température ne met pas l'appareil hors tension. Avant une mise hors service prolongée  Arrêter l'appareil.  Débrancher l'appareil ou désactiver le fusible.  Nettoyer l'appareil.  Vérierquel'intérieuretl'extérieurdel'appareilsontsecs. En cas de mise hors service prolongée, la fermeture du cou- vercle du coffre favorisera la formation d'odeurs.  Ouvrirlecouvercleducoreetassurersonmaintienen position ouverte.  Vérierquelesconditionsambiantesd'entreposagecorres- pondent aux prescriptions du paragraphe „Entreposage de l'appareil après la mise hors service“. Pannes/dépannage En cas de panne ne pouvant être éliminée, contacter le S.A.V. le plus proche. Pour un traitement rapide, noter la désignation 1, le numéro S.A.V. 2 et le numéro de série 3 figurant sur la plaquette signalétique et les indiquer lors de votre prise de contact. L'emplacement de la plaquette signalétique figure dans le chapitre „Description de l'appareil“. Panne Cause probable Solution L'appareil ne réfrigère pas. Le bouton de régla- ge de la tempéra- ture est en position Arrêt. Mettre le bouton de réglage de la tempé- rature en position de réfrigération. Le câble d'alimentation électrique est débranché. Brancher le câble d'alimentation élec- trique. L'alimentation en tension est inter- rompue. Vérifier l'alimentation en tension. Vérifier les fusibles du réseau électrique. La tempéra- ture n'est pas assez basse. La température est mal réglée. Régler correctement la température. Le thermomètre af- fiche une mauvaise température. Vérifier la température à l'aide d'un ther- momètre supplémen- taire. La ventilation est insuffisante. Assurer une ventilation suffisante. Le lieu d'installation est trop près d'une source de chaleur. Enlever la source de chaleur. Choisir un lieu d'installation adéquat.25

Entreposage de l'appareil après la mise hors service ATTENTION Température ambiante d'entrepo- sage non conforme ! Dommages matériels. ▶ Vérierquelatempératureambiante est située entre -10 °C et +50 °C. Â Vérierquel'intérieuretl'extérieurdel'appareilsontsecs. Â Vérierquelatempératureambianteestsituéeentre-10°C et +50 °C. Élimination ATTENTION Fuite de réfrigérant et d'huile ! Dommages sur l'environnement. ▶ Vérierquelecircuitfrigorique ne subit aucun dommage pendant l'élimination. L'appareil contient des matériaux recyclables. Â Débrancher l'alimentation en tension de l'appareil. Â Anderendrel'appareilinutilisable,couperlecâbled'ali- mentation secteur. Â L'appareil doit faire l'objet du tri de déchets. Â Vérierquel'appareilestéliminédanslesrèglesdel'art selon les prescriptions et les législations locales applicables. Déclaration de conformité Cet appareil est conforme aux prescriptions de sécurité appli- cables et satisfait ainsi aux prescriptions définies par les directives UE 2014/30/EU et 2006/42/EG. Caractéristiques techniques Alimentation en tension Les valeurs exactes pour l'alimentation correcte en tension sont indiquées sur la plaquette signalétique. Information Valeur Type de courant courant alternatif Courant de déclenchement du fusible entre 10 et 16 ampères Émission acoustique de l'appareil Le niveau sonore durant le fonctionnement de l'appareil est inférieur à 70 dB(A) (puissance sonore rel. 1 pW). Classe climatique La classe climatique indique la tem- pérature ambiante à laquelle l'appa- reil doit être utilisé pour atteindre la performance frigorifique maximale et l'hygrométrie maximale dans la salle d'installation de l'appareil pour qu'aucun condensat ne se forme sur la carrosserie. La classe climatique est indiquée sur la plaquette signalétique. Classe climatique Température ambiante maxi. Hygrométrie relative maxi. 3 25 °C 60 % 4 30 °C 55 % 5 40 °C 40 % 7 35 °C 75 % La température ambiante minimale autorisée au lieu d'installation et de 10 °C.Liebherr Hausgeräte Lienz GmbH Dr.-Hans-Liebherr-Straße 1 A-9900 Lienz Österreich home.liebherr.com *708407501*
