LIPD90X550 - Hotte Limit - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Détails
Type de hotte	Hotte murale
Dimensions (L x P x H)	90 cm x 55 cm
Débit d'air	400 m³/h
Niveaux de puissance	3 niveaux
Éclairage	LED intégré
Filtre	Filtre à graisse en aluminium, lavable
Installation	Installation murale, nécessite un conduit d'évacuation
Utilisation	Idéale pour les cuisines avec cuisson fréquente
Maintenance	Nettoyage régulier du filtre, remplacement du filtre à charbon si utilisé en mode recyclage
Sécurité	Protection contre la surchauffe, conforme aux normes de sécurité en vigueur
Informations générales	Garantie de 2 ans, disponibilité des pièces de rechange

FOIRE AUX QUESTIONS - LIPD90X550 Limit

La hotte Limit LIPD90X550 ne s'allume pas.

Vérifiez si la hotte est correctement branchée et que l'alimentation électrique est fonctionnelle. Assurez-vous également que le bouton d'alimentation est en position 'On'.

Les lumières de la hotte ne fonctionnent pas.

Vérifiez si les ampoules sont correctement installées et non grillées. Remplacez les ampoules si nécessaire.

La hotte fait un bruit anormal.

Assurez-vous qu'aucun objet n'obstrue le ventilateur. Si le bruit persiste, il peut être nécessaire de nettoyer ou de remplacer le moteur du ventilateur.

La hotte ne filtre pas correctement les odeurs.

Vérifiez que le filtre à charbon est en bon état et remplacez-le si nécessaire. Assurez-vous également que le filtre à graisse est propre.

Comment nettoyer la hotte Limit LIPD90X550 ?

Utilisez un chiffon doux et un détergent non abrasif pour nettoyer la surface extérieure. Pour les filtres, consultez le manuel d'utilisation pour les instructions de nettoyage spécifiques.

La hotte ne ventile pas correctement.

Vérifiez que le conduit d'évacuation n'est pas obstrué et que la hotte est installée correctement. Assurez-vous également que la vitesse de ventilation est réglée sur un niveau approprié.

Comment remplacer le filtre à charbon ?

Retirez le filtre à charbon en suivant les instructions dans le manuel d'utilisation. Installez le nouveau filtre en veillant à ce qu'il soit bien fixé.

Quel type de filtre utiliser pour la hotte Limit LIPD90X550 ?

Utilisez des filtres à charbon spécifiques pour le modèle Limit LIPD90X550, disponibles dans le commerce ou auprès du fabricant.

La hotte ne s'éteint pas après utilisation.

Vérifiez si le bouton d'alimentation est bloqué ou si le système de minuterie est activé. Si le problème persiste, contactez le service client.

MODE D'EMPLOI LIPD90X550 Limit

Notice d'utilisation

Informations et conseils

ATTENTION: Les parties accessibles peuvent devenir chaudes lorsqu'elles sont utilisées avec des apparèils de cuisine.

Dans certaines circonstances, l'appareil électricque peut représenter un danger.

• La pièce doit être correctement ventilée lorsque la hotte est utilisé en même temps que des apparêils brûlant du gaz ou d'autres carburants.
• Ne vérifie pas l'etat des filtres lorsque la hotte est en marche.
• Ne touchez pas l'ampoule jusqu'à une demi-heure après utilisation de l'appareil.
• Ne flambez pas d'aliments sous la hotte.
• Évitez d'ouvoir le gazomètre lorsqu'il n'y a pas de poèle sur la cuisine, car cela pourrait endommager les filtres et provoquer un incendie.
• Surveillez sans interruption la friture pour éviter que l'huile surchauffée ne provoque un incendie.
• Débranche la prise électrique avant d'effectuer toute maintenance.
• Vous doivent observer les réglementations concernant l'air d'extraction.
• Lorsque la hotte et les apparéils fournis avec une énergie autre que l'énergie électrique fonctionnent simultanément, la pression négative dans la piece ne doit pas dépasser 4 Pa (4x10 ^-5 bar).
• Surveillancetz derniers les enfants pour vous assurer qu'ils ne jouent pas avec l'appareil,
• Attention! Observe les avertissements de la fiche d'instructions concernant l'utilisation de l'appareil lorsque l'air est extrait de la piece.
• La hotte est conque pour être installée au-dessus d'un plan de cuisson de 4 éléments maximum.
  Usage uniquement domestique et en interieur.
• Débranchez l'appareil de la prise lorsque vous n'utilise pas l'appareil, et avant de le nettoyer.
• Pour éviter le risque d'électrocution, n'immergez pas l'appareil, le cable ou la prise dans l'eau ou un autre liquide.
• Cet apparéil peut être utilisé par des enfants de 8 ans et plus, et des personnes à capacité physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances, s'ils sont supervisés ou instruits sur l'utilisation de l' apparéil de manière sécurisée, et ont compris les dangers encourus. Les enfants ne doivent pas jouer avec l'appareil.

Le nettoyage et la maintenance par l'utilisateur ne doit pas etre effectués par des enfants, sauf sils sont ages de plus de 8 ans et sont supervises.

Décovrez votre hotte

Veuillez dire ces instructions avant d'utiliser votre hotte.

Information

Nous vous felicitons pour l'achat de votre Hotte, qui est conque pour inclure de nombreuses caractéristiques de haut niveau, qui vous permettent de nouveaux profiter de la vie.

Avant d'installer et / ou d'utiliser la hotte, lisez soigneusement toutes les instructions.

1.Filtres

5.Cheminée extérieure

1. Conduite d'air

4.Volet en métal

3.Corps principal

1. Cheminée interieure

Inclut aussi * Visiere rabattble

• Support de fixation de la cheminée

** Gabarit * Instructions d'utilisation

Informations et consels

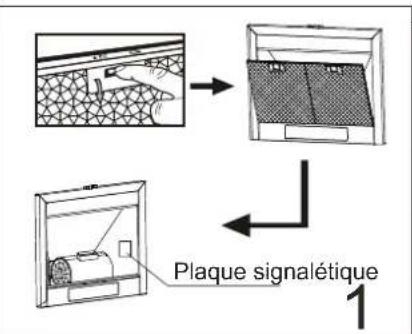

Vérifiez la tension et la fréquence inscrites sur la plaque signalétique à l'intérieur de la hotte.

Nous recommendons de veiller à ce que l'extrémité de la hotte ne soit pas à moins de 650mm ou à plus de 750mm au-dessus des éléments chauffants de la cuisine et des brûleurs.

Information

L'air ne doit pas etre libre sous forme d'un carburant utilise pour evacuer la fumee emanant des gaz de combustion d'appareils ou d'autres carburants (ne s'applique pas aux apparecs qui evacuent seulement l'air dans la piece).

Installation

Assurez-vous que l'alimentation a ete eente avant de commencer cette installation.

D

Information

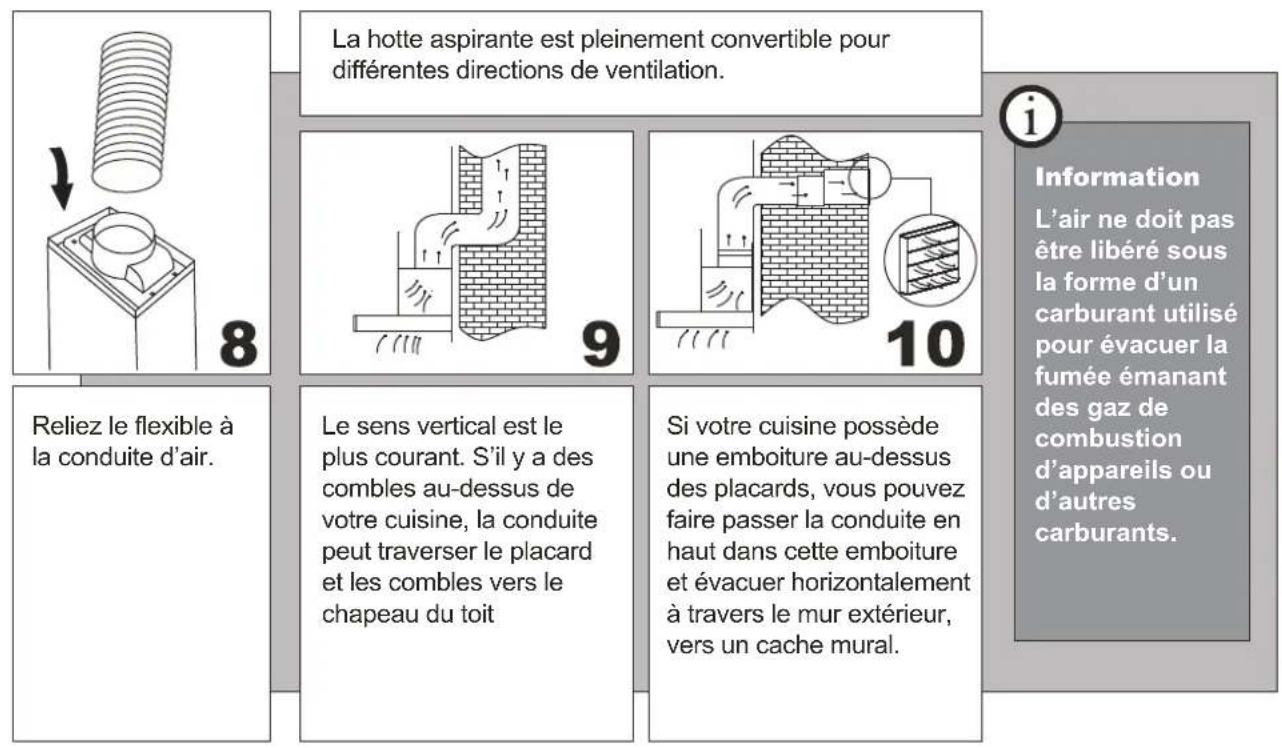

Reliez le flexible

universal,

pour besoin

facilitation la

direction de

ventilation.

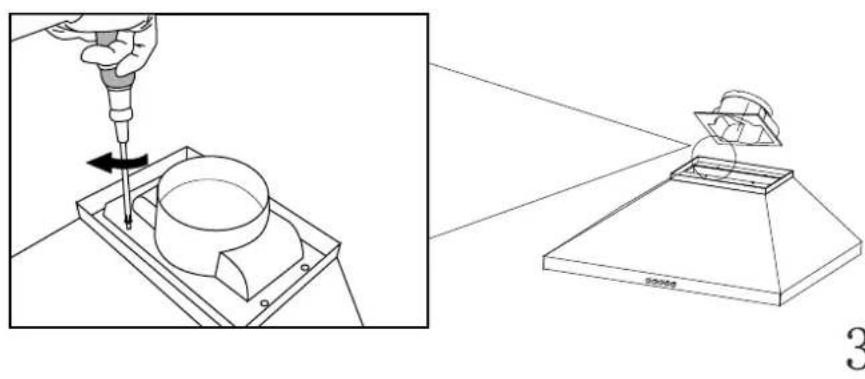

Avant d'insteller la hotte aspirante, fixez d'abord le volet en métal sur la sortie d'air de la hotte.

4

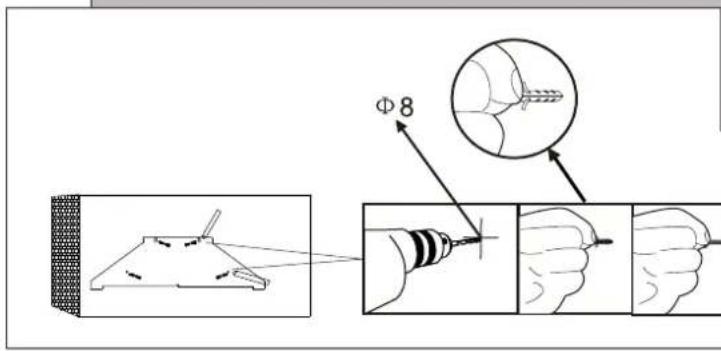

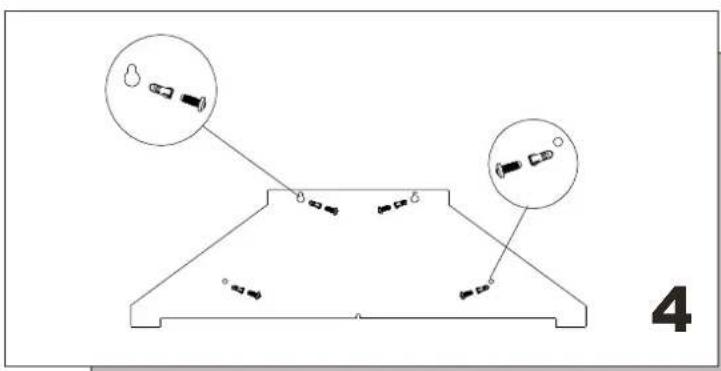

Conformément à la Fig. 4, assurez-vous de la position de la hotte sur le mur. Puis, utilisez le gabarit pour percer quatre troughs 8 sur le mur. Fixez quatre yeux de chevilles à expansion et de vis destinés aux 4 troughs.

Information

Lorsque you coupez ou percez dans un mur ou un plafond, n'endommagez pas le cablge electrique ou autres services publics dissimulés.

11

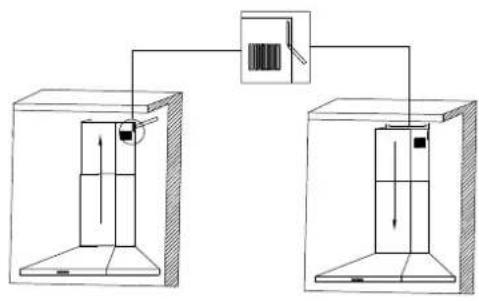

Placez la cheminée extérieure sur la vitre et fixez-la sur la chambre à air avec un tournevis à tête Phillips.

Information

Le travail d'installation et le cablage électrique doit être effectuels par une ou des personnes qualifiées, conformément à l'ensemble des codes et standards en vigueur, notamment la construction à indice de résistance au feu.

12

13

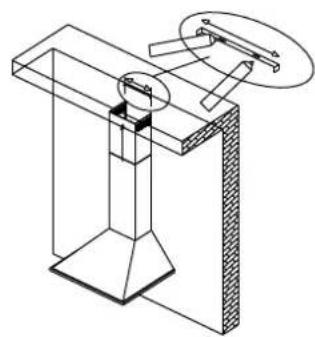

Installez le support de fixation de la cheminée à la position correspondante sur le mur.

1

Information

Vouysaurez
besoin de deux
personnes
pouryou
aider à installer
cette hotte.

14

Utilisez la vis ST4 *10 pour relier le support de fixation de la cheminée et la partie supérieure de la cheminée.

Commandes

15

Appuyez sur l'interrupteur. Les ampoules de gauche et de droite vont s'allumer.

Dans le cas contraire,ILA signifie que les ampoules ne fonctionnent pas.

Lorsque you appuyez sur le bouton 1, le moteur tourne à basse vitesse.

Lorsque you appuyez sur le bouton 2, le moteur tourne à vitesse moyenne.

Lorsque you appuyez sur le bouton 3, le moteur tourne à pleine vitesse.

Lorsque you appuyez sur le bouton 0, le moteur s'arrête.

Information

Ne touchez pas l'ampoule electrique dans la demi-heure qui suit l'utilisation de l'appareil.

La lampe ne doit pas etre couverte avec une isolation thermique ou un autre materiaiu.

Remplacement et maintenance

Si le cordon d'alimentation est endommage, il doit être remplace par le fabricant, son agent de service ou une personne également qualifiée, pour écarter tout danger.

Remplacer I'ampoule

16

1. Retirez la bague fixe de l'ampoule en la devissant dans le sens inverse des aiguilles d'une montre.
2. Retirez l'ancienne ampoule de son support et insérez-y l'ampoule neue.
3. Vissez fermement la bague fixe de l'ampoule dans le sens des aiguilles d'une montre.

---to be "0.45 m")

Distance minimum requise par rapport aux surfaces ( comme les couvercles, le four, les chiffons ou autres) afin d'eviter les parties chaudes et les risques d'incendie. 17

Seules les ampoules auto-blindées peuvent être utilisées pour éviter les parties excessivement chaudes, les risques d'incendies et l'exposition aux rayons UV.

18

Information

La puissance de l'ampoule ne doit pas dépasser 40W.

19

• Il est recommandé de nettoyer le filtré métallique tous les trois mois en respectant les instructions suivantes :

• Retirez le filtré métallique de la hotte aspirante et nettoyez-le dans une solution composée d'eau et de détargeant liquide neutre, en laissant tremper.

• Rincez abondamment avec de l'eau chaude et laissez sécher.

• Le filtré métallique peut aussi être nettoyé dans l'évier.

La couleur du filtré métallique peut être alterée après plusieurs lavages.

Toutefois, ceci ne saurait motiver une plaine du client ou un remplacement du filtré.

1

Information

L'absence de nettoyage selon les instructions presente un risque d'incendi

Le fabricant refuse toute responsabilité si les commandations et instructions de ce document concernant l'installation, la maintenance et l'utilisation ne sont pas observées et respectées lors de l'utilisation de la hotte.
