Caractéristiques techniques	Haut-parleur encastrable, 2 voies, 8 ohms, puissance nominale 100W
Dimensions	Diamètre de 280 mm, profondeur de 100 mm
Réponse en fréquence	65 Hz - 20 kHz
Utilisation recommandée	Idéal pour les systèmes audio domestiques et les installations commerciales
Installation	Installation encastrée dans les murs ou les plafonds
Maintenance	Nettoyage régulier avec un chiffon doux, vérification des connexions
Sécurité	Ne pas exposer à l'humidité excessive, respecter les normes électriques lors de l'installation
Informations générales	Compatible avec divers amplificateurs, garantie constructeur de 5 ans

FOIRE AUX QUESTIONS - AWC280T2 MONITOR AUDIO

Comment installer le MONITOR AUDIO AWC280T2?

Pour installer le MONITOR AUDIO AWC280T2, commencez par choisir un emplacement approprié sur le mur. Utilisez les gabarits fournis pour marquer les points de découpe. Découpez le mur en suivant les marques, fixez le haut-parleur dans l'ouverture à l'aide des clips de montage et branchez les fils audio.

Quels types de câbles sont recommandés pour le MONITOR AUDIO AWC280T2?

Il est recommandé d'utiliser des câbles de haut-parleur de 2,5 mm² à 4 mm² pour assurer une bonne qualité audio. Assurez-vous que les câbles sont de bonne qualité et adaptés à la longueur de votre installation.

Le MONITOR AUDIO AWC280T2 est-il résistant à l'eau?

Oui, le MONITOR AUDIO AWC280T2 est conçu pour être résistant à l'eau et peut être utilisé dans des environnements humides, ce qui le rend idéal pour les espaces extérieurs ou les salles de bains.

Quel est le rendement acoustique du MONITOR AUDIO AWC280T2?

Le rendement acoustique du MONITOR AUDIO AWC280T2 est de 88 dB, ce qui permet une bonne performance audio dans des environnements variés.

Comment régler les paramètres de son du MONITOR AUDIO AWC280T2?

Pour régler les paramètres de son, utilisez votre amplificateur ou votre récepteur AV pour ajuster les niveaux de volume, les égaliseurs et les réglages de balance selon vos préférences d'écoute.

Quels sont les accessoires inclus avec le MONITOR AUDIO AWC280T2?

Le MONITOR AUDIO AWC280T2 est généralement livré avec des gabarits d'installation, des grilles de protection et un manuel d'utilisation. Vérifiez le contenu de l'emballage lors de la réception du produit.

Que faire si le son du MONITOR AUDIO AWC280T2 est faible ou distordu?

Vérifiez d'abord les connexions des câbles pour vous assurer qu'ils sont bien fixés. Ensuite, essayez d'ajuster le volume sur votre amplificateur. Si le problème persiste, testez le haut-parleur avec un autre appareil pour déterminer si le problème vient du haut-parleur ou de la source audio.

Quel est le poids du MONITOR AUDIO AWC280T2?

Le MONITOR AUDIO AWC280T2 pèse environ 3,7 kg, ce qui le rend facile à manipuler pour l'installation.

MODE D'EMPLOI AWC280T2 MONITOR AUDIO

Née de l'incroyable succès des gamas Custom Install et Climate, la toute nouvelle série All Weather in Ceiling profite de la même installation discrète que nos gamas Custom Install tout en offrant une construction étanche pour une installation dans des environnements plus extrêmes tels que la salle de bain, le jardin, le sauna ou même les bateaux.

La série All Weather in Ceiling dispose d'options pour un son mono ou stéreo depuis un haut-parleur individuel, tous dotés de nos technologies d'armature d'enceintes et comme toujours, de notre célibre design et la qualité de construction.

Peindre les grilles

REMARQUE: Si vous choisissez de peindre la grille, nous vous recommendons de suivre ces étapes simples:

1. Retirez le film de la membrance à l'intérieur de la grille.
2. Peigneze tutes les grilles necessaires pour l'installation avec le meme lot de peinture (si vous voulez quelles soient de la meme couleur). La peinture au spray est plus facile a applier ou bien peignez par points pour eviter de bloquer les orifices de la grille.
3. Une fois que la peinture est sèche, attachez le film de la membrane restant (fourni) à l'intérieur de la grille.
4. Adaptez la grille à l'enceinte.

Avant l'installation des enceintes All Weather In Ceiling

ATTENTION: Ces haut-parleurs Custom Install peuvent se fixer uniquement sur des plafonds/murs en placoplatre (revetement sec) ou suspendus entre 10mm (3 / 8^ ) et 27mm (1^16^ ) . Pour une installation murale solide, il sera nécessaire de fournir une canalisation et un encadrement construits pour serrer les pattes de chien Tri-Grip. Pour des raisons de sécurité, si vous n'etes pas sur de votre capacité à fournir une fixation sécurisée, ne tentez pas de fixer ces enceintes, faites McClot apel aux services d'une personne competente et qualifiée.

ATTENTION : Assurez-vous qu'il n'y ait pas de canalisation d'eau ou de cables électriques installés dans la structure murale avant de découvertes ouvertures de l'enceinte. Travailliez étape par étape et évitez de laisser trainer les cables.

Avertissement sur les serrages excessifs

Avertissement aux installateurs :

Ne serrez pas trop les pincees pattes de chien Tri-Grip. Un serrage excessif du mecanisme de pincees sur une enceinte murale ou de plafond peut provoquer des dégats au matériel de montage de l'enceinte, au cadre du plafond/mur ou de l'enceinte, et/ou une déviation du cadre de l'enceinte au cours de l'installation.

Si vous remarquez quoi que ce soit de similaire au cours de l'installation, vous avez certainement trop serré la patte de chien Tri-Grip. Desserrez la vis de montage jusqu'à réduire la déviation et permettre au produit de reposer fermement contre le plafond/mur.

N'excédez pas 5 Kgf/cm (4.34 lbf/inch.) ou 0,5 NM en serrant les vis de pattes de chien Tri-Grip.

Lorsque vous utilisez une visseuse/perceuse sans fil pour installer ce produit, assurez-vous que l'embrayage est engagé sur le réglage le plus bas pour éviter un serrage excessif et endommager le matériel de montage.

Commandes de l'enceinte

Ajustement du niveau de haute fréquence

Avec le réglage HF sur la position « 0 », l'enceinte vous donnera un son neutre sans ajustement supplémentaire effectué. En passant sur la position « +3db », vous donnerez un boost aux haute fréquences, ce qui vous offrira plus de clarté et de présence dans les aigus alors que passer sur « -3db » fera l'inverse. Cette position peut être utile si vous souhaitez plus de proéminence dans les fréquences graves.

REMARQUE: Comme pour tout audio, les réglages que vous désissez d'utiliser sont le reflet de vos goûts personnels et de l'influence de cette pièce sur l'acoustique. L'expérience est fortement conseillée pour trouver le meilleur réglage pour vous.

Garantie

La qualite d'elaboration et la performance de ce produit sont couvertes par la garantie du fabricant contre les defauts de fabrication, dans la mesure ou le produit a ete fourni par un revendeur Monitor Audio agree selon un accord de vente. Pendant la pereode de garantie, reportez-vous a la page relative au produit sur notre site Internet monitoraudio.com.

Lors de l'achat de produits Monitor Audio, conservez scrupuleusementYOUR preuve d'achat qui fait office de bon de garantie.

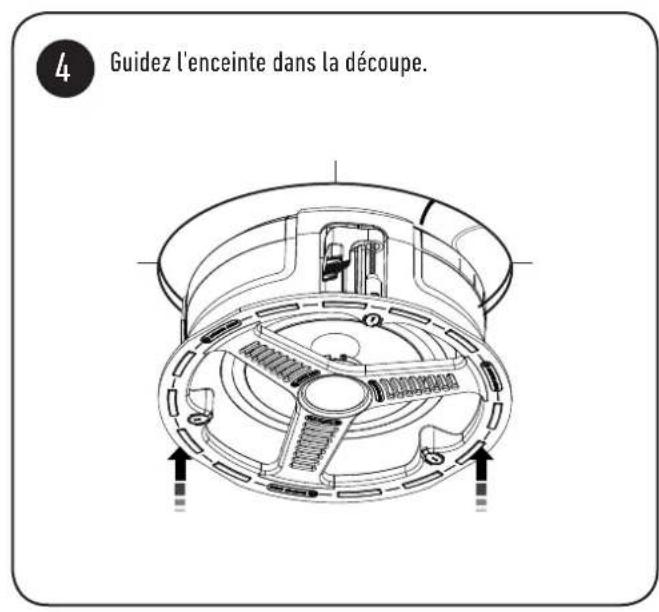

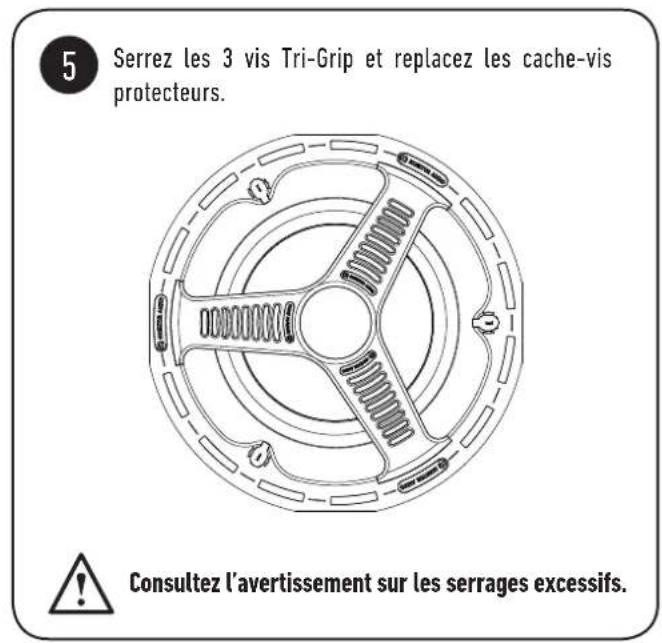

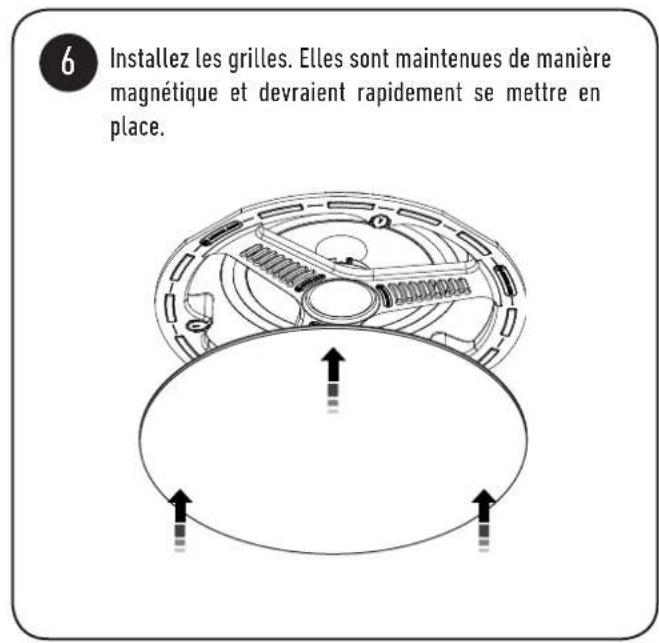

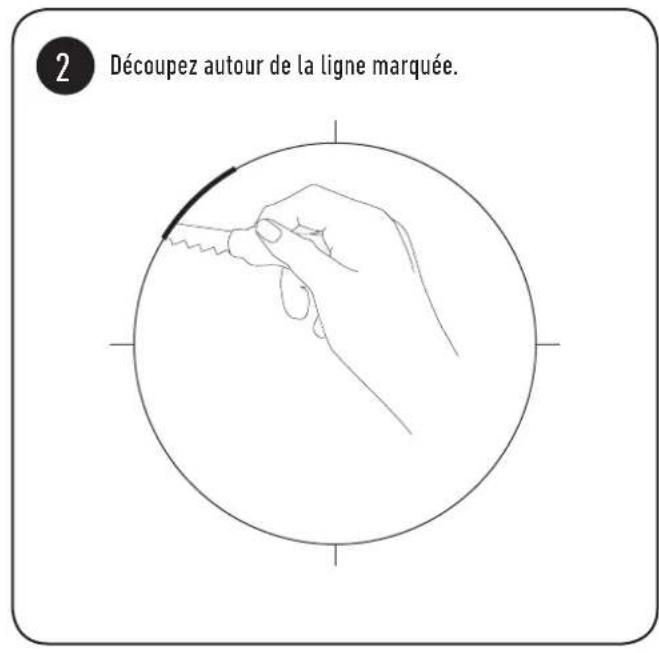

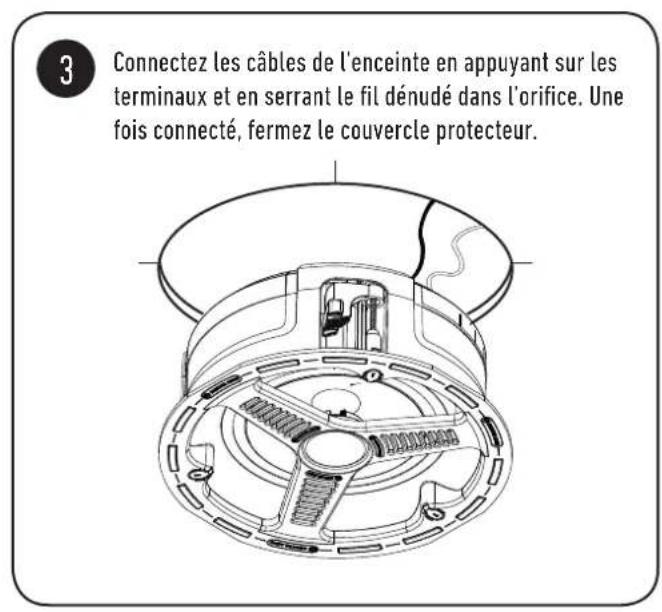

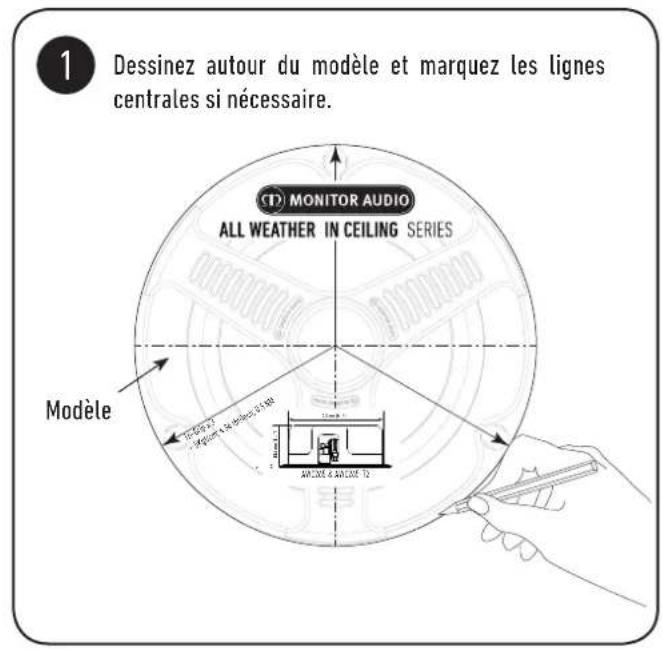

Fixer les haut-parleurs Performance Contrôlee

Spécifications plafond

	AWC265 AWC265-T2 AWC280 AWC280-T2
Réponse en fréquence 60 Hz - 30 kHz 60 Hz - 30 kHz 50Hz - 30kHz 50Hz - 30kHz
Impédance	8 Ohm4,4 Ohm bei 190 Hz	8 + 8 Ohm4,5 Ohm bei 185 Hz	8 Ohms4.5 Ohms @185Hz	8 + 8 Ohms4.5 Ohms @185Hz
Sensibilité (1W@1m)	88 dB	88 dB (les deux canaux alimentés)	89dB	89dB (les deux canaux alimentés)
SPL maximum 105.8 dBA 105.8 dBA 109dBA 109dBA
Puisance nominale (RMS)en Watts	60W 60 W 100W	100W
Configuration amp.recommendée	20 - 60 W	20 - 60 W	20 - 100W 20 - 100W
Complément d'unitéd'entrainment	1 x haut-parleur grave 6.5" C-CAM®1 x 1 Tweeter à dôme doré (25 mm) C-CAM®	1 x haut-parleur grave C-CAM 6,5" à cône2 x 1 Tweeter à dôme doré (25 mm) C-CAM®	1 x haut-parleur grave 8" C-CAM®,1 x 1 Tweeter à dôme doré (25 mm) C-CAM®	1 x haut-parleur grave C-CAM 8" à cône2 x 1 Tweeter à dôme doré (25 mm) C-CAM®
Commandes d'ajustement	Commutation régblable à haute fréquence au point d'installation +3db / 0dB / -3dB
Terminaison	1 x (1 paire) Termaux à encastrerplaqués or	2 x (2 paires) Termaux àencastrerplaqués or	1 x (1 paire) Termaux à encastrerplaqués or	2 x (2 paires) Termaux àencastrerplaqués or
Diamètre (incluant la grille)	251.5 mm (9°)		285 mm (11°)
Profondeur générale	93.5 mm (3°)		102.5 mm (4°)
Découpe du diamètre	210 mm (8°)		247 mm (9°)
Profondeur de fixation	88 mm (3°)		97.55 mm (3°)
Type de fixation	Fixations à pattes de chien Tri Grip® à 3 positions
Matériau de construction	Polymère PC-ABS charge en minéaux (Conforme RoHS2)
Crochet pré-construit	CB6 (Violet)		CB8 (Vert)
Poids	2.14 kg (4 lb 12 oz)		2.8kg (6lb 2oz)
Plage de température defonctionnement	-34 - 79 °C-29 - 174 °F
Certifié pour des conditions climatiques extrêmes : ASTM-B117-11 (Anticorrosion-Brume saline), ASTM-G154-12a (Test UV),IP55 (IEC/ CEE éclaboussures d'eau (avant), IP4X (IEC, CEE éclaboussures d'eau (arrière)).

Monitor Audio se réserve le droit de modifier les specifications sans notification préalable.
